STULZ Explorer WPA. Chłodzone powietrzem agregaty wody lodowej o mocy chłodniczej od 160 do 565 kw

Transkrypt

1 STULZ Explorer WPA Chłodzone powietrzem agregaty wody lodowej o mocy chłodniczej od 160 do 565 kw

2 Firma STULZ jest globalnym przedsiębiorstwem posiadającym główną siedzibę w Hamburgu, 19 spółek zależnych, 7 zakładów produkcyjnych oraz partnerów handlowych i serwisowych w ponad 140 krajach. Ponad 40 lat doświadczeń Założona w roku 1947 firma STULZ, na przestrzeni lat stała się jednym z wiodących dostawców systemów techniki klimatyzacyjnej na świecie. Od roku 1974 firma ciągle rozbudowuje swoją działalność w kraju i za granicą na polu projektowania, produkcji, instalacji i serwisowania urządzeń dla centrów obliczeniowych oraz telekomunikacyjnych.

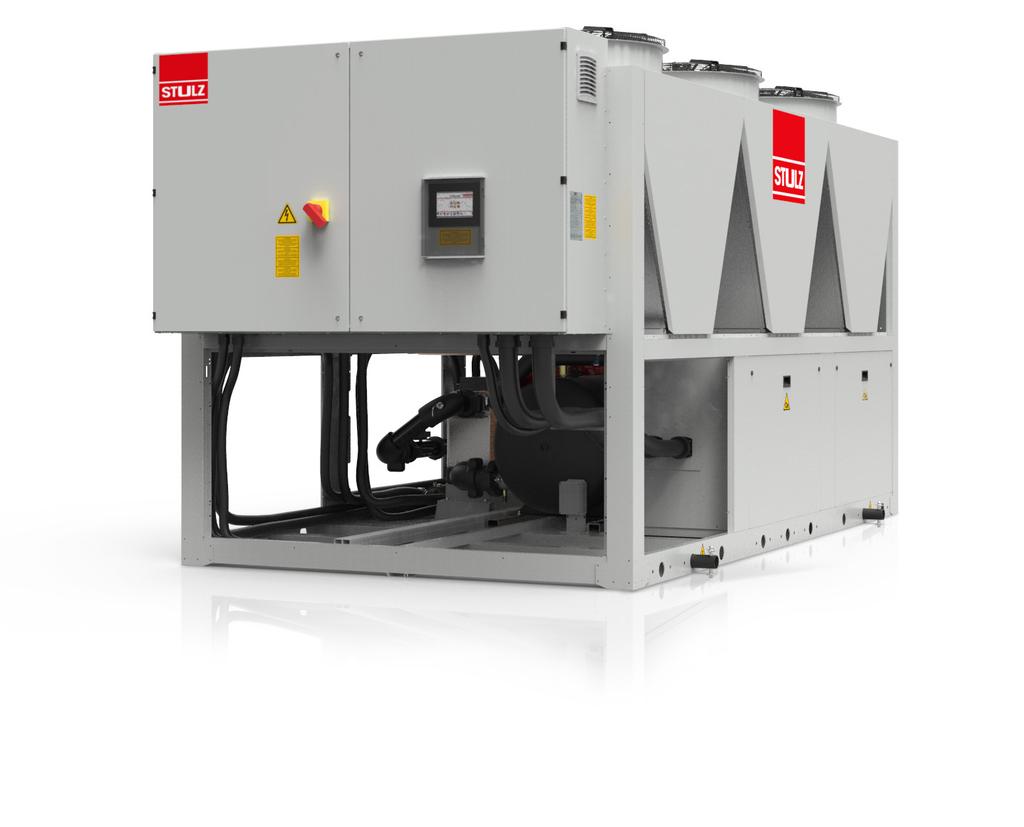

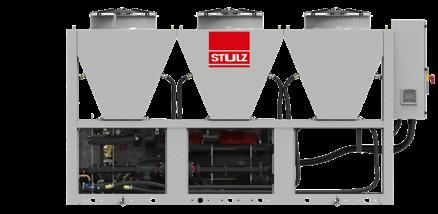

3 Inteligentne rozwiązanie w zakresie niezawodnych aplikacji Paleta produktów WPA Explorer uzupełnia typoszereg wysokowydajnych agregatów wody lodowej marki STULZ o aplikacje z zakresu klimatyzacji przemysłowej, klimatyzacji systemów informatycznych oraz klimatyzacji komfortu. Seria Explorer łączy wysoką moc chłodniczą z niewielkimi rozmiarami. Wszystkie urządzenia typu WPA Explorer charakteryzują się następującymi cechami: Czynnik chłodniczy R410a Wszystkie chiller'y WPA Explorer wykorzystują czynnik chłodniczy R410A, który nie uszkadza warstwy ozonowej. Wykazuje on ponadto znacznie niższy potencjał cieplarniany niż zwykłe czynniki chłodnicze. Instalowane na wolnym powietrzu Urządzenia WPA Explorer są przystosowane do ustawiania na wolnym powietrzu. Elektroniczne komponenty znajdujące się w szafie sterowniczej są zabezpieczone zgodnie z wymogami klasy ochronności IP54. Przy użyciu dostępnych funkcji przedział parametrów granicznych agregatu można rozszerzać w kierunku zarówno bardzo niskich, jak i bardzo wysokich temperatur zewnętrznych. 3

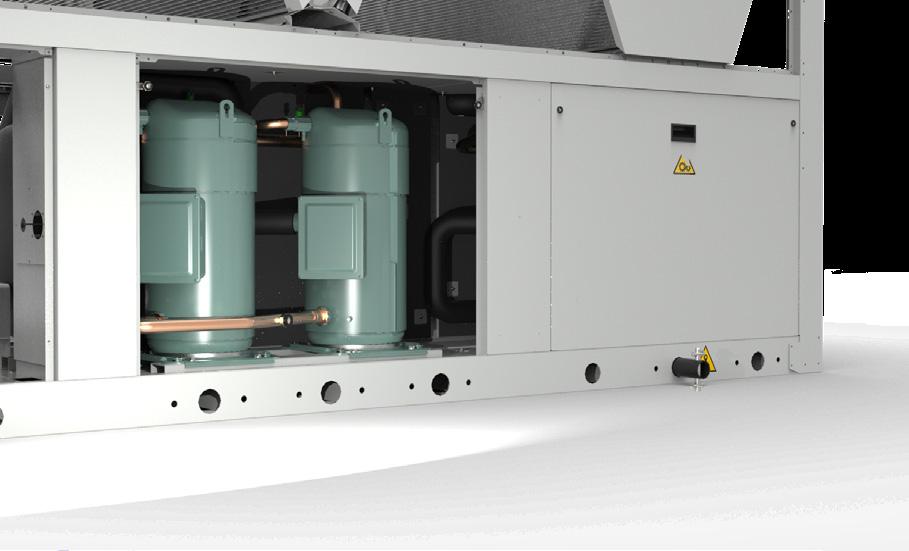

4 Low Noise Urządzenie WPA Explorer jest też dostępne w wariancie Low Noise. Wersja ta pracuje wyjątkowo cicho dzięki odpowiedniej izolacji akustycznej sprężarek. Jedynymi źródłami dźwięku w urządzeniach WPA Explorer są sprężarki, wentylatory i pompy. W wariantach Low Noise głośność agregatu można zredukować, w zależności od warunków eksploatacji, nawet o 10 db. W celu minimalizacji głośności ograniczana jest maksymalna prędkość obrotowa wentylatora podczas pracy urządzenia. Dzięki dostosowaniu parametrów pracy skraplaczy i wentylatorów wariant Low Noise może osiągać moc chłodniczą porównywalną z modelami standardowymi. Ograniczenie prędkości obrotowej wentylatora W celu zmniejszenia emisji dźwięku przez wentylatory ich prędkość obrotowa jest redukowana o ok. 30% przez zastosowanie układu gwiazda-trójkąt. Wersja standardowa Wersja Low Noise 880 obr/min 670 obr/min 0 obr/min Izolacja akustyczna Sprężarki i pompy urządzenia WPA Explorer są izolowane akustycznie w krytej poliestrem obudowie. Obudowa sprężarki jest wykonana z lakierowanej blachy metalowej o tym samym kolorze co chiller. Mimo dodatkowej obudowy szafa sterownicza sprężarki jest w dalszym ciągu łatwo dostępna. 4

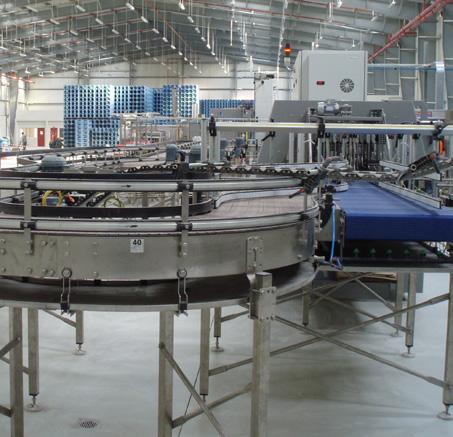

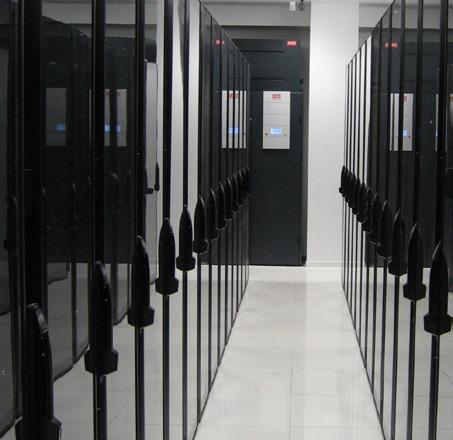

5 Zastosowania Centra obliczeniowe i telekomunikacja Temperatura powietrza zewnętrznego: Wlot wody lodowej: Wylot wody lodowej: -20 C / +45 C +12 C / +22 C +7 C / +18 C Chłodzenie linii technologicznych i przemysłowych Temperatura powietrza zewnętrznego: Wlot wody lodowej: Wylot wody lodowej: -20 C / +45 C +0 C / +30 C -5 C / +25 C Klimatyzacja komfortu Temperatura powietrza zewnętrznego: Wlot wody lodowej: Wylot wody lodowej: -20 C / +45 C +12 C / +20 C -7 C / +15 C 5

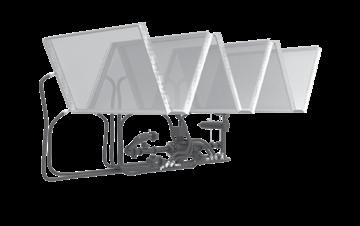

6 Free-Cooling Obieg Free-Cooling urządzenia WPA Explorer składa się z aluminiowo-miedzianych wymienników ciepła. Sterowany przez regulator STULZ C2020 zawór 3-drogowy zapewnia maksymalną wydajność i minimalizuje czas pracy sprężarek. Dzięki zastosowaniu obiegu Free-Cooling można zminimalizować czas pracy sprężarek. Gdy temperatura zewnętrzna maleje, regulator STULZ C2020 otwiera zawór 3-drogowy, co umożliwia chłodzenie wody lodowej przez powietrze zewnętrzne. Jeżeli temperatura zewnętrzna maleje w dalszym ciągu, redukowana jest dodatkowo prędkość obrotowa wentylatorów, co ma na celu zapewnienie potrzebnej mocy chłodniczej. Umiarkowane strefy klimatyczne W umiarkowanych strefach klimatycznych możliwe jest pełne wykorzystanie potencjału oszczędnościowego systemu pośredniego Free-Cooling'u. Zużycie prądu przy klimatyzacji centrów obliczeniowych redukuje się nawet o 60%. Umiarkowane strefy klimatyczne 6

7 Tryb sprężarkowy Przy wysokich temperaturach zewnętrznych przepływ wody lodowej przez wymienniki ciepła Free-Cooling jest blokowany. Całkowita moc chłodnicza jest wytwarzana przez sprężarkę. Tryb mieszany Przy temperaturach zewnętrznych leżących w przedziale temperatury wlotu wody część mocy chłodniczej wytwarzana jest przez wymienniki ciepła typu Free-Cooling. Pozostałe ciepło jest odprowadzane przez obieg chłodniczy. Free-Cooling W zależności od temperatury wody i temperatury zewnętrznej woda lodowa chłodzona jest wyłączenie przez powietrze otoczenia. Pracują tylko wentylatory agregatu wody lodowej. Znacznie zmniejsza to zapotrzebowanie na energię, a więc minimalizuje koszty eksploatacji. 7

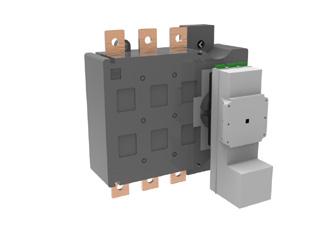

8 Opcje Łagodny rozruch sprężarki Ta opcja zmniejsza prąd włączeniowy w celu redukcji obciążenia sprężarek i elektrycznego przewodu zasilającego przy uruchamianiu. Automatyczne przełączanie sieci Przełącznik trójfazowy bez przewodu zerowego z funkcją przełączania manualnego lub automatycznego. Specjalne funkcje z zakresu aplikacji sieciowych lub agregatów prądotwórczych, np. sprawdzające możliwość przełączenia lub napięcie oraz częstotliwość sieci elektroenergetycznej. Przełącznik jest zamontowany w szafie sterowniczej i posiada styki pomocnicze na potrzeby sygnalizacji zmiany przewodu. Miernik zużycia energii Opcja umożliwiająca pomiar poboru prądu przez cały agregat wody lodowej, miernik zamontowany w szafie sterowniczej. Urządzenie posiada wyświetlacz LCD pokazujący wartości prądu i napięcia, momentalne wartości 3 faz sieci elektroenergetycznej oraz historyczne wartości maksymalne i średnie. Poza tym miernik umożliwia transmisję danych przez magistralę ModBus RTU. Kondensatory do kompensacji faz Kondensatory dobrane w sposób zapewniający utrzymywanie przesunięcia fazowego w obrębie wartości cos φ równej 0,95. Czujnik przepływu Czujnik przepływu monitoruje przepływ cieczy w obiegu wody. Czujnik przepływu jest zamontowany w rurze wylotowej i połączony z regulatorem C2020. W razie braku zdefiniowanej cyrkulacji cieczy generowany jest alarm, którego zadaniem jest wykluczenie uszkodzeń komponentów hydraulicznych. Ogrzewanie przeciwzamarzeniowe Grzejniki elektryczne są sterowane przez regulator C2020 oraz zapobiegają przed zamarznięciem obiegu hydraulicznego. W przypadku ekstremalnych warunków eksploatacji należy odpowiednio dostosować stężenie glikolu etylenowego wzgl. propylenowego w obiegu wody lodowej. 8

9 Powłoka antykorozyjna Chroni wymienniki ciepła przed agresywnym powietrzem zewnętrznym. W przypadku Chiller'ów z obiegiem Free-Cooling'u powłoka ta jest elementem standardowym. Kraty ochronne wymienników ciepła Kraty ochronne chronią wymienniki ciepła swobodnego obiegu chłodzącego przed większymi zabrudzeniami i wandalizmem. Lakierowane proszkowo kratki z blachy ocynkowanej, kolor RAL Wysyłka bez czynnika chłodniczego Agregat wody lodowej jest wysyłany bez czynnika chłodniczego, zamiast niego jest napełniony azotem. Gaz, jakim wypełniona jest chłodnica technologiczna podano na tabliczce znamionowej. Kontener Chłodnicę technologiczną można transportować w kontenerze typu High Cube o rozmiarze 40 stóp. Amortyzatory drgań Specjalnie dobrane do agregatu amortyzatory drgań zapobiegają przenoszeniu wibracji. Amortyzatory drgań są dostarczane oddzielnie i muszą zostać zamontowane przez klienta. Filtry pyłowe Filtry metalowe zapobiegają zanieczyszczeniu skraplaczy przez zawarty w powietrzu pył oraz zapewniają pełną skuteczność energetyczną urządzenia. Są one z reguły zamocowane dwoma pałąkami przy wejściu skraplacza. 9

10 Efektywność energetyczna Wydajność 100% 75% 50% 25% 3,6 4 Agregaty wody lodowej WPA Explorer zostały zaprojektowane i skonstruowane w sposób pokrywający szerokie spektrum zastosowań (od linii przemysłowych przez szpitale po centra informatyczne). Agregaty Explorer są dostępne w wysokich klasach energetycznych (klasa A lub B). Mogą one pracować przy ekstremalnych warunkach zewnętrznych lub w konfiguracjach wymagających niezwykle precyzyjnej regulacji temperatury. W ramach prawie wszystkich aplikacji możliwe są bardzo wszechstronne konfiguracje obciążeń termicznych i temperatur zewnętrznych. Urządzenia WPA Explorer są optymalnie przystosowane do wszelkiego rodzaju warunków otoczenia i obciążenia, uzyskują wysokie współczynniki ESEER, przekraczające wartość 5. 4,4 4,8 ESEER EER Energy Efficiency Ratio (współczynnik efektywności energetycznej) Współczynnik efektywności energetycznej (EER) agregatu wody lodowej opisuje stosunek mocy chłodniczej urządzenia do poboru mocy w punkcie pracy. Wartość EER oblicza się z parametrów nominalnych tj: temperatury powietrza zewnętrznego równej 35 C przy temperaturze wody powrotnej 12 C i temperaturze wody dopływowej 7 C. EER = moc chłodnicza/pobór mocy ESEER European Seasonal Energy Efficiency Ratio (wskaźnik efektywności energetycznej w warunkach obciążenia częściowego w trybie chłodzenia) Wskaźnik efektywności energetycznej obciążenia częściowego w trybie chłodzenia to parametr używany do podawania wydajności instalacji klimatyzacyjnych lub agregatów wody lodowej. Wartość ESEER jest określana przez jednostkę certyfikacyjną Eurovent Certification Company. ESEER = 0,03 x EER 100 % + 0,33 x EER 75 % + 0,41 x EER 50 % + 0,23 x EER 25 % IPLV Integrated Part Load Value IPLV to parametr opracowany przez amerykański instytut Air-Conditioning, Heating and Refrigeration Institute (AHRI). Parametr ten służy standardowo do podawania efektywności energetycznej agregatów wody lodowej w różnych warunkach eksploatacji. W przeciwieństwie do wartości EER (Energy Efficiency Ratio) czy COP (Coefficient of Performance), określających efektywność pod pełnym obciążeniem, parametr ten podaje wydajność chiller'a w warunkach częściowego obciążenia. IPLV = 0,01 x EER 100 % + 0,42 x EER 75 % + 0,45 x EER 50 % + 0,12 x EER 25 % 10

11 Konstrukcja Rama podstawy produktów z serii WPA jest wykonana z lakierowanej proszkowo stali ocynkowanej. Pokrywy uszczelniające skraplaczy, obudowy sprężarek i szafa sterownicza wykonane są z ocynkowanych i lakierowanych proszkowo elementów blaszanych. Zaczepy transportowe ramy podstawy umożliwiają bezpieczny transport chiller'a. Przyśrubowane zaczepy można zdemontować po przetransportowaniu agregatu albo przed jego transportem w kontenerze. Prefabrykowane otwory umożliwiają prosty i szybki montaż amortyzatorów drgań. Tylna strona Standardowy kolor: RAL 7035 Prawa strona Główne cechy Metalowa struktura podstawowa Lakier epoksydowy: na całej strukturze metalowej Odporność wszystkich elementów na korozję Zaczepy zapewniające bezpieczny transport Prefabrykowane otwory pod amortyzatory drgań 11

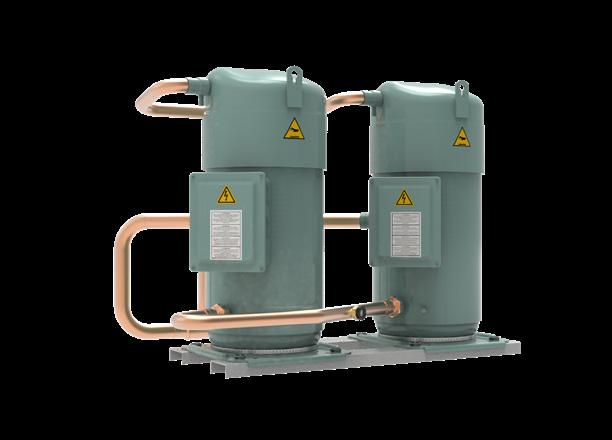

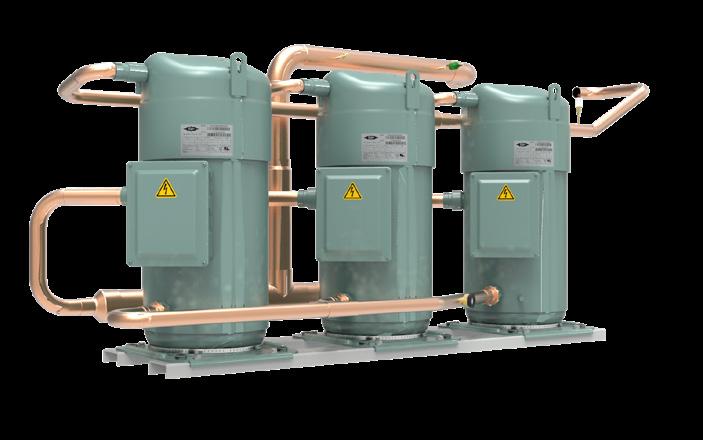

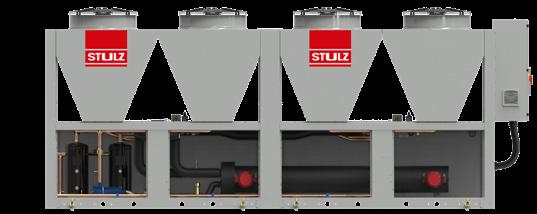

12 Sprężarki spiralne Agregaty WPA są wyposażone w sprężarki spiralne. Sprężarki te mogą sprężać wszystkie przyjazne dla środowiska czynniki chłodnicze, używane przez firmę STULZ Czynnik chłodniczy jest sprężany w układzie podwójnych spiral. Powoduje to redukcje obciążenia mechanicznego komponentów, a więc przedłuża żywotność eksploatacyjną produktu. Uruchamianie sprężarki Sprężarki są uruchamiane za pośrednictwem układu gwiazda-trójkąt przez regulator STULZ C2020. Regulator uruchamia sprężarki po kolei. Sprawdza przy tym, czy zostały zachowane zaprogramowane okresy pracy i zapewnia równomierną dystrybucję roboczogodzin. Tandem - trio W zależności od rozmiaru agregatu wody lodowej posiada on sprężarki zainstalowane w konfiguracji tandem albo trio. Tandem (2 + 2 sprężarki): WPA Trio (3 + 3 sprężarki): WPA Podwójny obieg chłodzniczy w urządzeniach o wszystkich rozmiarach. 12

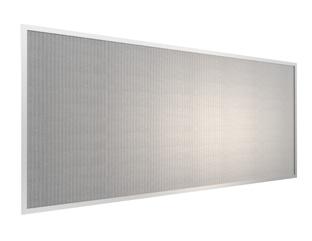

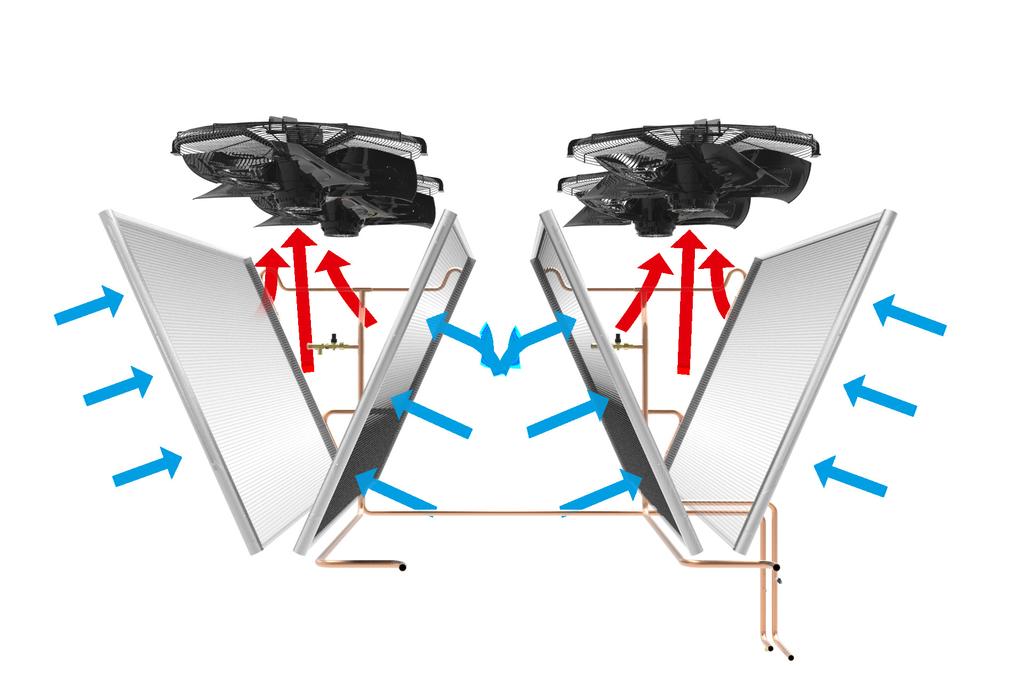

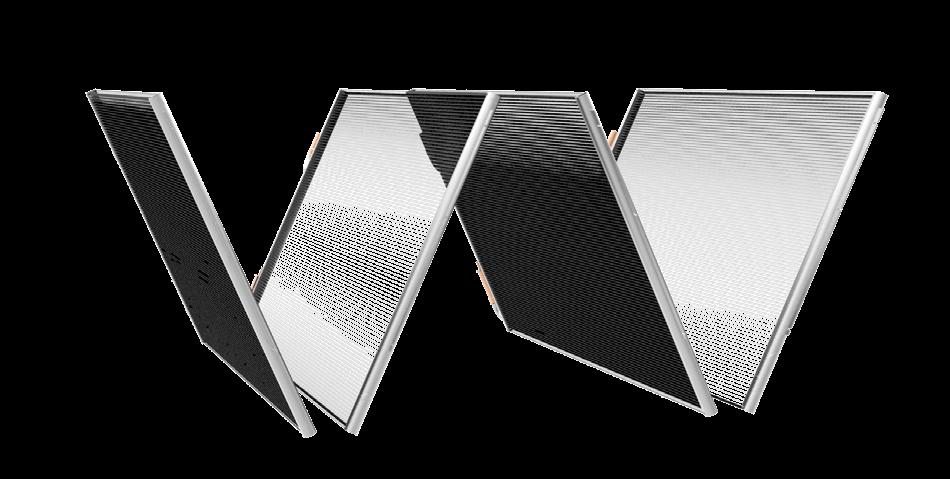

13 Skraplacze Geometria V Skraplacze mikrokanałowe są całkowicie wykonane z aluminium i zapewniają wysoką wydajność energetyczną przy niewielkich rozmiarach. Przy projektowaniu geometrii V zwrócono uwagę na redukcję zawirowań powietrza i wyrównanie obu obiegów chłodniczych. Poprawiona została jakość przepływu powietrza przez skraplacze, co umożliwiło redukcję głośności wentylatorów w trybie DX, mieszanym oraz Free-Cooling Wentylatory osiowe W urządzeniach Explorer instaluje się standardowo wentylatory osiowe sterowane kątem fazowym. Wentylatorów tych nie można podłączać do kanału powietrznego. Przepływ powietrza 13

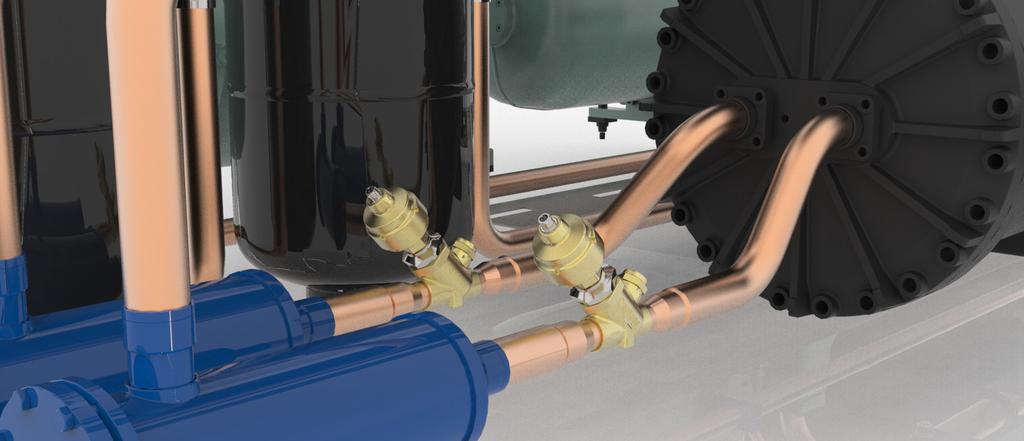

14 TCE Elektroniczny zawór rozprężny Odparowywanie czynnika chłodniczego jest regulowane przez najnowocześniejsze zawory rozprężne. Zawory rozprężne optymalizują wymianę ciepła między czynnikiem chłodniczym i wodą lodową w parowniku przy użyciu czujników ciśnienia, czujników temperatury i regulatora STULZ C2020 Wyklucza to przegrzanie lub zamarznięcie poprzedzających lub następnych komponentów systemu. Główne cechy Rozszerzony zakres pracy w porównaniu z typowymi zaworami termostatyczne Ochrona przed powrotem cieczy: Czujniki ciśnienia i temperatury regulują temperaturę parowania i zapobiegają przegrzaniu. Wewnętrzny układ ciągłego zasilania zaworu rozprężnego: w przypadku awarii zasilania zawór zostaje całkowicie zamknięty, aby zapobiec dostanie się płynnego czynnika chłodniczego do sprężarki. 14

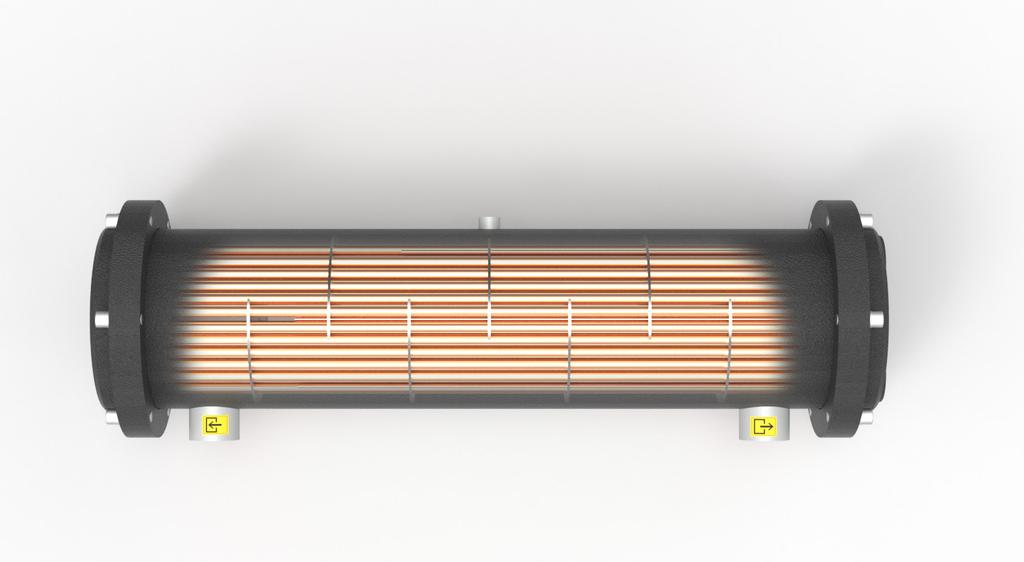

15 Parownik Płytowy wymiennik ciepła (WPA 060 WPA 140) Parownik płytowy jest wykonany z płyt ze stali szlachetnej połączonych lutami miedzianymi. Od zewnątrz posiada pełną, specjalną izolację termiczną. Występuje tu podwójny obieg chłodniczy i pojedynczy obieg wody, rozmieszczonych względem siebie na zasadzie zapewnienia wymiany przeciwprądowej. Zapewnia to maksymalizację wymiany ciepła między czynnikiem chłodniczym i wodą lodową przy niskich stratach ciśnienia w obu obiegach. Szybki montaż zapewniają złączki Victaulic zastosowane w obiegu wody. Zintegrowane czujniki ciśnienia chronią parowniki przez zamarznięciem. Strumień wody Strumień czynnika chłodniczego Parownik płaszczowo-rurkowy (WPA160 WPA 200) Parownik płaszczowo-rurowy jest wykonany z rurek miedzianych i zewnętrznego płaszcza stalowego. Parownik składa się z dwóch odseparowanych obiegów czynnika chłodniczego oraz obiegu wody lodowej, rozmieszczonych względem siebie na zasadzie zapewnienia wymiany przeciwprądowej. Wszystkie wymienniki ciepła są zoptymalizowane pod kątem minimalizacji strat ciśnienia. Szybki montaż zapewniają złączki Victaulic zastosowane w obiegu wody lodowej. 15

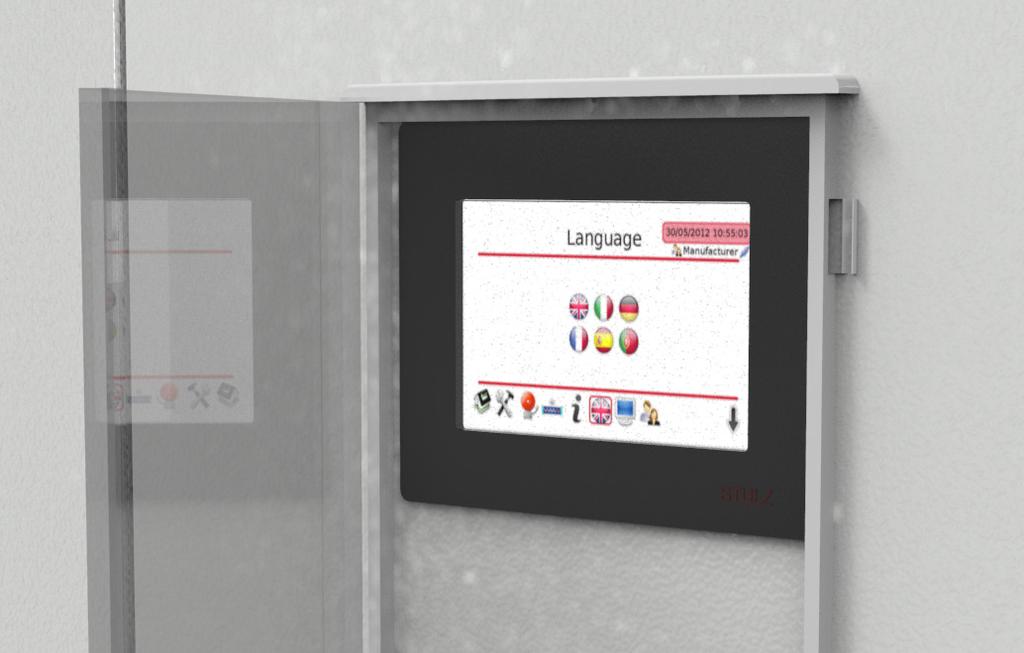

16 Sterownik STULZ C2020 Sterownik C2020 posiada następujące skonfigurowane fabrycznie funkcje: Agregaty wody lodowej WPA są sterowane przez regulator STULZ C2020, stworzony z myślą o optymalnym wykorzystaniu pełnej wydajności wszystkich komponentów systemu oraz pełnej objętości pamięci dzięki wysokiej mocy obliczeniowej. Jego liczne ustawiane parametry i funkcje przedstawiane są w przejrzystych oknach ekranowych, przy użyciu których operator może sterować wszystkimi funkcjami agregatu. Wyświetlacz dotykowy Sterownik STULZ C2020 posiada 7-calowy, dotykowy wyświetlacz LCD i daje się intuicyjnie obsługiwać dzięki łatwo zrozumiałej strukturze menu. Regulator umożliwia sprawdzanie stanu funkcji, godzin pracy, wygenerowanych alarmów i sygnałów alarmowych agregatu. Dodatkowo regulator służy do włączania i wyłączania oraz zmian parametrów roboczych agregatu. Jego menu dostępne jest w różnych językach: włoskim, angielskim, niemieckim, francuskim, rosyjskim i hiszpańskim. Klasa ochronności po stronie przedniej IP66, umożliwiająca eksploatację na wolnym powietrzu Przedział temperatur roboczych od 20 do + 60 C Sygnalizacja akustyczna 4 diody sygnalizacyjne Łączniki szeregowe umożliwiające łączenie kilku agregatów i zarządzanie komponentami w taki sam sposób jak w przypadku pojedynczej jednostki System redundantny umożliwiający przełączanie na inny chiller w przypadku awarii jednego agregatu w celu zapewnienia ciągłości pracy System chłodzenia awaryjnego umożliwiający włączanie redundantnych agregatów wody lodowej, jeżeli aktywny agregat nie jest w stanie zapewnić wymaganej mocy chłodniczej Magistrala ModBus RTU zapewniająca sterowanie i odczytywanie parametrów agregatu wody lodowej Protokół STULZ umożliwiający łączenie agregatu z systemami monitorującymi firmy STULZ Zabezpieczenie przecizamarzeniowe Regulator C2020 zarządza: sprężarkami uruchamianie, wyłączanie i sterowanie wydajnością w zadanych przedziałach elektronicznym zaworem rozprężnym sterowanie parowaniem czynnika chłodniczego w celu zapewnienia wymaganej mocy chłodniczej przy minimalnym poborze energii przez komponenty systemu pompami (opcja) regulator zarządza redundantnym trybem pracy przy użyciu dwóch pomp, zapewniając równomierny rozkład godzin pracy między pompami 16

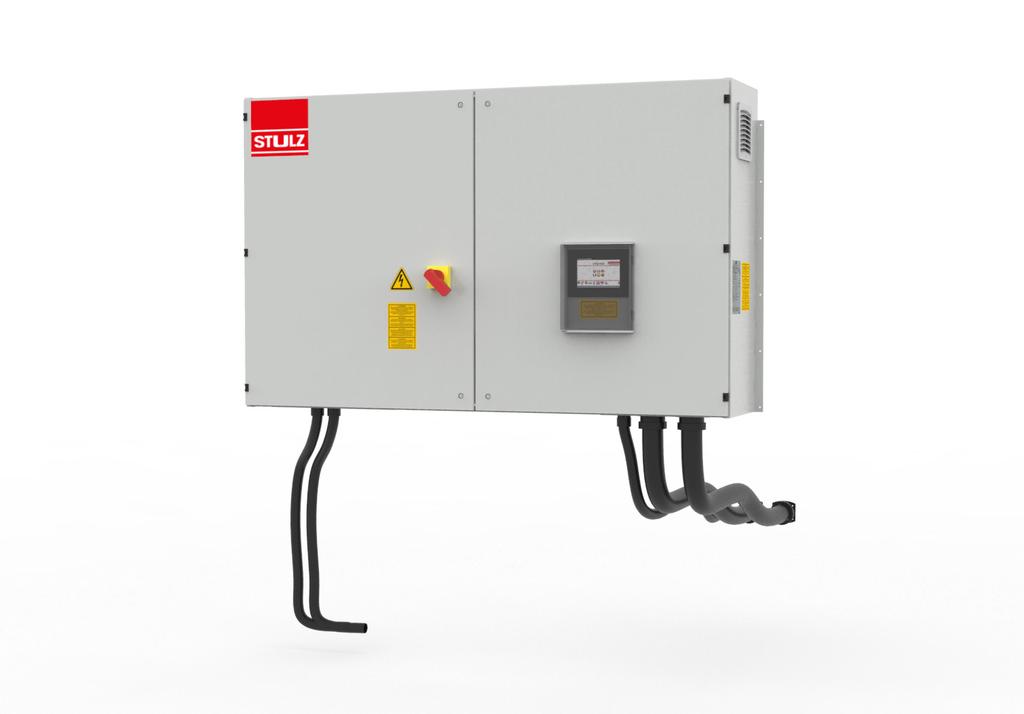

17 Szafa sterownicza Szafa sterownicza znajduje się na dłuższym boku agregatu i ma duże wymiary, umożliwiające instalację zarówno wszystkich dostępnych opcji, jak i adaptacje do wymagań klienta. Komponenty szafy sterowniczej sterują pełnym zakresem funkcji chiller'a. Szafa sterownicza posiada dwoje lub czworo drzwi, jest wentylowana i wyposażona w odłącznik zaslania wraz z blokadą drzwiczek i wyświetlaczem regulatora. Agregat wody lodowej jest zasilany prądem elektrycznym przez złącze trójfazowe (400 V/50 Hz lub 460 V/60 Hz). Urządzenie wtórne mogą być dodatkowo zasilane przez wewnętrzny transformator 230 V. Wszystkie komponenty i konstrukcje spełniają wymogi norm CEI EN , CEI EN /2/3/4 i dyrektyw w sprawie kompatybilności elektromagnetycznej (2014/30/UE). Główne cechy Klasa ochronności IP54 Duże rozmiary, umożliwiające montaż wszystkich dostępnych opcji i adaptacje do wymogów klienta Wyświetlacz dotykowy z przezroczystą osłoną Odłącznik zasilania z blokadą drzwiczek, zapewniający bezpieczeństwo operatora 17

18 Instalacja hydrauliczna W przypadku chiller'ów WPA dostępne są następujące opcje hydrauliczne: 1 pompa z zaworami odcinającymi przed i za pompą ułatwiającymi konserwację (WPA 060 WPA140) 2 pompy z zaworami odcinającymi przed i za pompą ułatwiającymi konserwację (WPA 060 WPA140) naczynie wzbiorcze (WPA 060 WPA140) ogrzewanie przeciwzamarzeniowe głównych komponentów instalacji hydraulicznej Złączki Victaulic W celu uproszczenia konserwacji wszystkie połączenia hydrauliczne mają postać złączek Victaulic. PDZAL 3 Tylko parownik Parownik płytowy: WPA 060 WPA140 Parownik płaszczowo-rurowy: WPA160 WPA 200 WLOT WODY LODOWEJ RE WYLOT WODY LODOWEJ TT 7 TT 4 Parownik Z 1 pompą Pompa jest dostępna z przetwornikiem sterującym. Pompa obiegu wody lodowej w wariantach bez zbiornika buforowego. Pompa ssąca zasysająca ze zbiornika, o ile jest zainstalowany. H M TT 6 Z 2 pompami Pompy redundantne: jedna pompa pracuje, podczas gdy druga pompa pozostaje w stanie gotowości. W razie awarii jednej pompy regulator STULZ C2020 aktywuje drugą. W celu uproszczenia prac konserwacyjnych każda pompa jest wyposażona w zawory odcinające znajdujące się przed i za pompą. H H M M H H TT 6 Zbiornik buforowy Pojemność tego zbiornika jest dostosowana do znamionowej mocy chłodniczej maszyny. RE 18

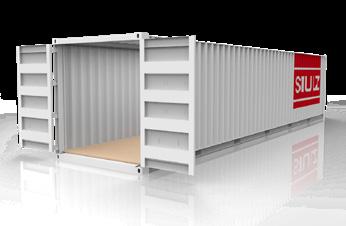

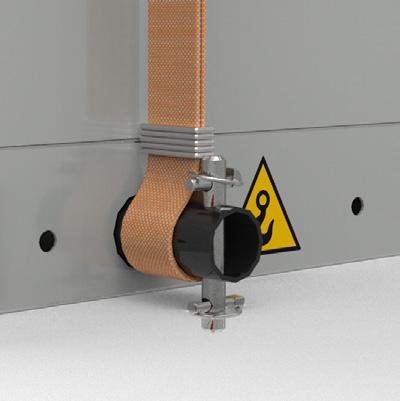

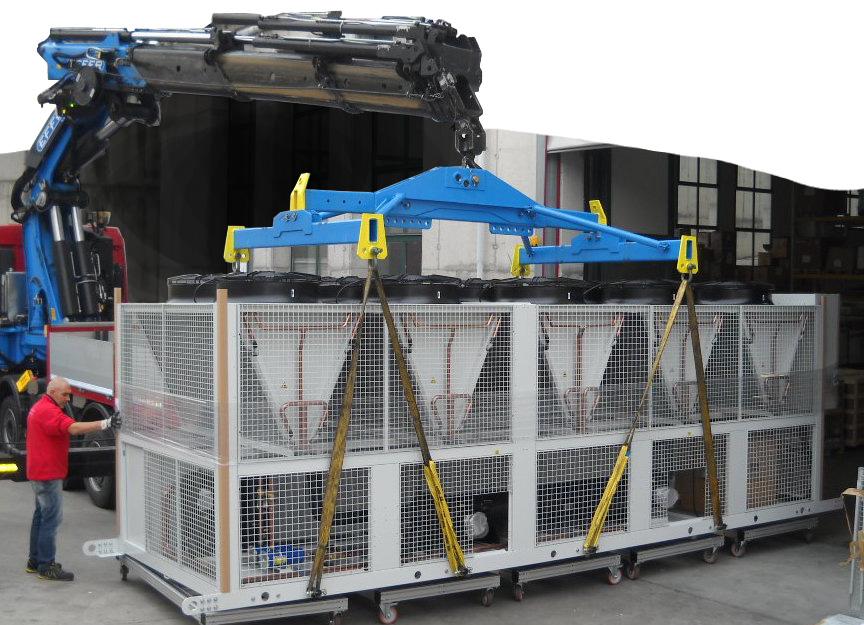

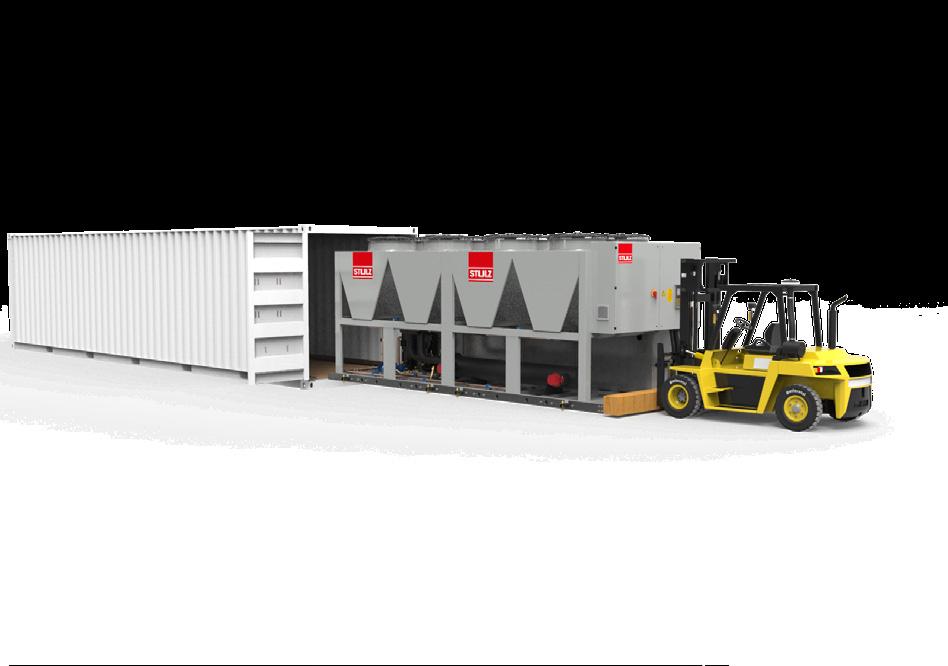

19 Transport Podnoszenie Urządzenia WPA Explorer można podnosić na poprzecznicach dźwigami przy użyciu łańcuchów i lin. Bezpieczne podnoszenie zapewniają dostarczone rury podnośnikowe. Wysyłka w kontenerach Urządzenia WPA Explorer można transportować w kontenerach o długości 40 stóp. W tym celu pod agregatem należy zamontować dwa wsporniki metalowe i zdemontować zaczepy transportowe. 19

20 Najwyższa niezawodność Urządzenia zostały zaprojektowane i skonstruowane pod kątem maksymalnej niezawodności. Zapewnia to nie tylko nienaganny stan agregatu w czasie transportu drogowego czy w kontenerze, ale także jego wieloletnią niezawodną pracę. Rozmieszczenie komponentów ułatwia jego serwisowanie i konserwację. Dzięki obiegowi chłodniczemu wyposażonemu w sprężarki śrubowe, agregat można adaptować do różnych obciążeń termicznych. Jakość spod znaku STULZ Wszystkie chłodnice technologiczne zostały zaprojektowane i wyprodukowane zgodnie z następującymi dyrektywami i normami: UNI EN ISO 9001: Systemy zarządzania jakością UNI EN ISO 14001: System zarządzania środowiskowego 2006/42/WE: Dyrektywa w sprawie maszyn 2014/35/UE: Dyrektywa w sprawie udostępniania na rynku sprzętu elektrycznego przewidzianego do stosowania w określonych granicach napięcia 2014/30/UE: Dyrektywa w sprawie kompatybilności elektromagnetycznej 2014/68/UE: Dyrektywa w sprawie urządzeń ciśnieniowych EN 378-1, 2, 3, 4: Instalacje ziębnicze i pompy ciepła EN ISO 12100: Bezpieczeństwo maszyn EN ISO 13857: Bezpieczeństwo maszyn Odległości bezpieczeństwa EN : Bezpieczeństwo maszyn Wyposażenie elektryczne maszyn EN : Odporność w środowiskach przemysłowych EN : Normy ogólne Norma emisji w środowiskach przemysłowych We wszystkich fazach projektowania i produkcji zgodność z wymogami powyższych dyrektyw i ustaw była weryfikowana przez niezależny system kontroli jakości. 20

21 Wszystkie komponenty zainstalowane w agregatach wody lodowej marki STULZ przechodzą kontrolę jakości. Wyprodukowane agregaty są poddawane standardowym testom działania i szczelności. Obejmują one: Kontrolę szczelności obiegu chłodniczego i hydraulicznego Kontrolę parametrów regulatora STULZ C2020 Kontrolę kalibracji czujników Test funkcji i alarmów Dokumentacja techniczna zawiera certyfikat urządzenia. 21
