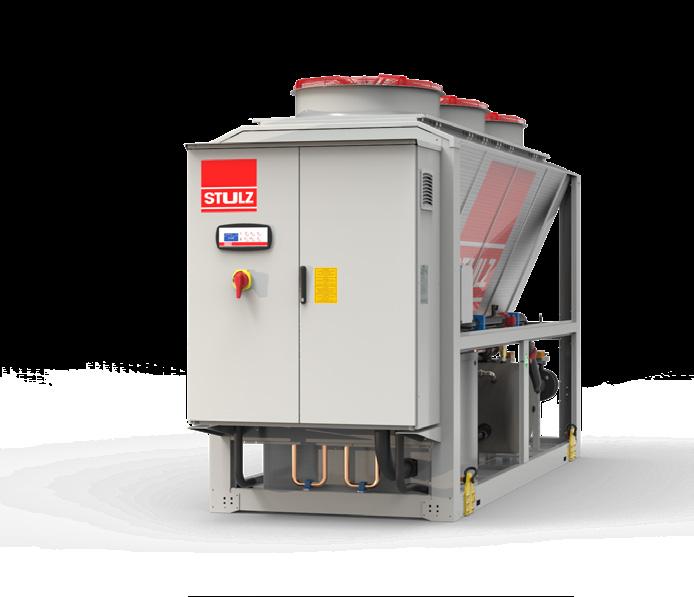

1 STULZ Explorer WPA mini Agregat wody lodowej z chłodzeniem swobodnym do wysokich zakresów temperatur. Jakość i doświadczenie marki STULZ.

2 Systemy klimatyzacyjne STULZ do zastosowań o wysokim bezpieczeństwie pracy na całym świecie Od ponad 40 lat jesteśmy jednym z wiodących na świecie producentów rozwiązań klimatyzacyjnych do zastosowań o wysokim bezpieczeństwie pracy. Dla naszych klientów projektujemy i produkujemy systemy klimatyzacyjne oraz agregaty wody lodowej, opracowujemy indywidualne rozwiązania klimatyzacyjne, uruchamiamy instalacje i zapewniamy ich serwisowanie. Naszą siedzibą jest Hamburg. Posiadamy 20 spółek zależnych, 10 zakładów produkcyjnych oraz partnerów handlowych i serwisowych w ponad 140 krajach, dzięki czemu jesteśmy zawsze blisko naszych klientów. Doskonała technika z Niemiec Połączenie wieloletniego doświadczenia i ogromnego potencjału innowacyjnego czyni z firmy STULZ wyjątkowe przedsiębiorstwo. Od inżyniera po doradcę klienta w poszczególnych fazach rozwoju urządzeń wszystkie zespoły ściśle z sobą współpracują, projektując i nieustannie udoskonalając systemy klimatyzacyjne i agregaty wody lodowej. Nie jest więc niespodzianką, że nasze trwałe i niezawodne produkty wyznaczają wysokie standardy w zakresie energooszczędności. Serwis 24/7/365 W Niemczech 140 wysoko wykwalifikowanych techników serwisowych w 10 lokalizacjach dba o kompetentne i szybkie rozwiązywanie problemów przez całą dobę. Od 40 lat nasi klienci mogą polegać na wiedzy technicznej, bogatych zasobach i pełnej dostępności serwisu STULZ. 2

3 Szerokie spektrum zastosowań. Efektywność zawsze i wszędzie. Firma STULZ ma bogate doświadczenie w zakresie chłodzenia centrów obliczeniowych i instalacji procesowych. Skorzystaliśmy z niego, aby zaprojektować agregat wody lodowej, który będzie w stanie pracować w szerokim zakresie roboczym (w odniesieniu do użytkownika i otoczenia), będącym warunkiem zastosowania nowych energooszczędnych technologii. WPA mini temperatura otoczenia Agregat WPAmini jest eksploatowany na całym świecie w różnych warunkach. Z tego względu agregat WPAmini oferuje następujący zakres roboczy: Wersja Min. Maks. Standard -10 C +55 C Chłodzenie swobodne -20 C +55 C Chłodzenie swobodne -40 C -40 C +55 C WPA mini granice wody zimnej Inaczej niż w segmencie komfortowym, agregat WPAmini jest stosowany w systemach, które wymagają wysokich temperatur wody zimnej na dopływie. Agregat WPAmini jest zaprojektowany dla następujących zakresów temperatur: Wersja Min. Maks. Standard +0 C +20 C Niska temperatura wody zimnej -5 C +20 C WPAmini 3

4 WPA mini w skrócie Kształt litery V dla zmaksymalizowania powierzchni. Skraplacze mikrokanałowe z aluminium. Zintegrowane chłodzenie swobodne Przeznaczony do centrów obliczeniowych i chłodzenia procesów przemysłowych. Praca 24/7/ Duże skraplacze mikrokanałowe Zminimalizowane straty ciśnienia po stronie powietrza Lepsze przenoszenie ciepła Mniejsze zapotrzebowanie na czynnik chłodniczy 2. Zintegrowane wymienniki chłodzenia swobodnego Możliwość chłodzenia swobodnego także przy niskim zapotrzebowaniu na chłód Zredukowany pobór prądu Wersja miedziano-aluminiowa 3. Zamknięta komora sprężarki Dwa niezależnie pracujące obiegi chłodnicze 4 sprężarki dla lepszej regulacji stopnia pracy Zamknięta komora dla niższej emisji hałasu 4. Komunikacja Ethernet ModBus Nadzór sieciowy Przełączanie sekwencyjne Seasonal Energy Performance Ratio zgodnie z rozporządzeniem europejskim 5539/16 (patrz str. 8) Cicha praca Łatwa konserwacja Dużo miejsca dla obiegu hydraulicznego Komunikacja N+1 Redundancja Łatwa obsługa obiegi chłodnicze 4 sprężarki 4

5 Opcje: Wentylatory EC Axitop Wentylatory AC (Ø 800 mm). Zmienna prędkość obrotowa.. Sterownik STULZ SEC.blue Duża szafa sterownicza oferująca wiele miejsca na opcje elektryczne Dwa obiegi chłodnicze. Cztery sprężarki. Zamknięta komora sprężarki N

6 Climate. Customized. Państwo mają zadanie do wykonania, my mamy rozwiązanie. Temperatura otoczenia, temperatura wody zimnej, poziom hałasu, rozmieszczenie: każde zastosowanie stawia inne wyzwania. Dzięki bogatej ofercie opcji firma STULZ może sprostać najróżniejszym wymaganiom, a gdy zajdzie taka potrzeba, zaoferować również rozszerzenie granic eksploatacyjnych agregatu WPAmini. Otoczenie: bardzo gorące, zapylone Pogoda Agregat WPAmini idealnie nadaje się do ciepłych regionów: Częstotliwość: 60 Hz (opcjonalnie) Metalowy filtr powietrza do ochrony skraplaczy przed pyłem i zanieczyszczeniami. Eksploatacja do +55 C z funkcją unloading. Do temperatury +45 C zagwarantowana jest 100% moc chłodnicza. Gdy temperatura wzrasta powyżej +45 C, funkcja unloading moduluje pracę sprężarek, lecz ich nie wyłącza. Temperatura zewnętrzna Punkt pracy +15 C +35 C +50 C Woda: 18/12 C Klimat pustynny, step Moc chłodnicza 115 kw 92 kw 72 kw EER 6,08 3,56 2,13 Dane techniczne agregatu WPA mini WPA0302DNA00000, który jest przystosowany do tego rodzaju zastosowań. Zastosowanie: wysoka temperatura wody Zastosowanie Agregat WPAmini idealnie nadaje się do wysokich temperatur wody: Obieg chłodniczy specjalnie zaprojektowany dla wysokich temperatur wody zimnej na wyjściu. Duży zakres eksploatacyjny sprężarek Sprężarki o wysokiej temperaturze ssania Temperatura zewnętrzna +35 C Prace spawalnicze Punkt pracy Woda: 18/12 C Woda: 25/20 C Woda: 30/25 C Moc chłodnicza 92 kw 119 kw 136 kw EER 3,56 4,68 5,39 Dane techniczne agregatu WPA mini WPA0302DNA00000, który jest przystosowany do tego rodzaju zastosowań. 6

7 Lokalizacja Planowanie przestrzenne Strefa klimatyczna Ochrona środowiska Ochrona przed hałasem Wytwarzanie ciepła Bezpieczeństwo Integracja i komunikacja Inhouse Engineering Inhouse Software Development Seria WPA mini jest idealnym rozwiązaniem dla każdych potrzeb: gwarantuje długą żywotność i elastyczność oraz eksploatację przez cały rok. Każdego dnia, we wszystkich warunkach. Pogoda Otoczenie: bardzo zimne Agregat WPAmini idealnie nadaje się do zimnych regionów: Zamknięta komora sprężarki Ogrzewanie elektryczne do ochrony szafy sterowniczej, sprężarek, parowników i obiegu hydraulicznego Chłodzenie swobodne do -40 C przy wykorzystaniu komponentów o długiej żywotności. Klimat syberyjski, tundra Temperatura zewnętrzna Punkt pracy -40 C -10 C +35 C Woda: 18/12 C Moc chłodnicza 115 kw 115 kw 88 kw EER >250 6,33 3,24 Dane techniczne agregatu WPA mini WPA0302LNA00000, który jest przystosowany do tego rodzaju zastosowań. Zastosowanie Zastosowanie: woda zimna Agregat WPAmini idealnie nadaje się do niskich temperatur wody: Obieg chłodniczy specjalnie zaprojektowany dla niskich temperatur wody zimnej na wyjściu. Lepsza izolacja Standardowy system mrozoodporny do ochrony instalacji hydraulicznej i układów chłodziwa zarówno podczas pracy, jak i w trybie gotowości. Woda lodowa Temperatura zewnętrzna +35 C Punkt pracy Woda: 0/-5 C Woda: 5/0 C Woda: 10/5 C Moc chłodnicza 46 kw 57 kw 70 kw EER 1,72 2,12 2,55 Dane techniczne agregatu WPA mini WPA0302CNA00000, który jest przystosowany do tego rodzaju zastosowań. 7

8 Efektywność jako wyzwanie przyszłości: zgodność z dyrektywą ErP 2018 Rozporządzenie europejskie 5539/16, znane także jako dyrektywa ErP 2018, wyznacza nowe parametry do oceny energooszczędności agregatów wody lodowej. Cała seria urządzeń WPAmini spełnia wartości graniczne określone w dyrektywie ErP E.E.R.: Energy Efficiency Ratio Efektywność agregatu wody lodowej w określonych warunkach. E.S.E.E.R.: European Seasonal Energy Efficiency Ratio Sezonowa efektywność agregatu wody lodowej dla warunków komfortowych: temperatura powietrza otoczenia od 25 do 35 C S.E.P.R.: Seasonal Energy Performance Ratio Ewaluuje roczne wahania obciążenia i temperatury w stosunku do zużycia prądu agregatu wody lodowej. ErP 2018 zgodność Parametr dla agregatów wody lodowej do chłodzenia procesów przemysłowych w wysokich zakresach temperatur (rozporządzenie 5539/16): Nominalna moc chłodnicza ErP 2018 <400 kw 4,5 400 kw 5,0 Rozporządzenie 5539/16 Wlot/wylot wody: 12/7 C, powietrze: 35 C Cała seria urządzeń WPAmini spełnia już wartości graniczne określone w dyrektywie ErP Wersja standardowa Rozmiar Moc chłodnicza WPA kw (1) 5,4 WPA kw (1) 5,1 WPA kw (1) 5,4 WPA kw (1) 5,1 Chłodzenie swobodne wersja cicha Rozmiar Moc chłodnicza WPA kw (2) 5,1 WPA kw (2) 4,9 WPA kw (2) 5,1 WPA kw (2) 4,8 (1) W następujących warunkach: wlot/wylot wody 12/7 C; powietrze 35 C (2) W następujących warunkach: wlot/wylot wody 15/10 C; powietrze 30 C 8

9 Centrum testowe. Sprawdzona jakość. W 2016 r. nastąpiło oficjalne otwarcie nowej komory klimatycznej dla dużych agregatów wody lodowej do zastosowań przemysłowych. Komora klimatyczna znajduje się w nowym zakładzie produkcyjnym w Valeggio Sul Mincio (VR) i oferuje 230 m² do testowania agregatów wody lodowej do 1500 kw. Klienci mogą brać udział w testach swoich agregatów STULZ, a po ich zakończeniu otrzymują kompleksowy raport z badań. Testy są przeprowadzane zgodnie z normą N i UNI Centrum testowe w liczbach: 1400 kw chłodzenie powietrzem 1500 kw chłodzenie wodą +5/+55 C po stronie skraplacza +5/+25 C po stronie parownika 136% obszar testowy 3 x 3,2 m wymiary drzwi 2 urządzenia jednocześnie Komora klimatyczna w zakładzie STULZ S.p.A., Valeggio S/M (Włochy) Test i gwarancja! W nowej komorze klimatycznej można przeprowadzić wszystkie testy wydajnościowe określone w nowym rozporządzeniu. Przede wszystkim testuje się: moc obciążenie częściowe poziom ciśnienia akustycznego Testy spełniają wymagania określone w normie EN14511 i UNI

10 Chłodzenie swobodne. Gwarantowana oszczędność energii. Seria WPA mini jest dostępna ze zintegrowanym chłodzeniem swobodnym. Gwarantuje to znaczną oszczędność energii, zwłaszcza w chłodnych i umiarkowanych strefach klimatycznych. 35 C W przypadku chłodzenia swobodnego ciecz jest chłodzona powietrzem zewnętrznym. Może ono całkowicie zastąpić obieg chłodniczy praca sprężarek nie jest już potrzebna. Tryb sprężarkowy Tryb sprężarkowy (DX) Hamburg 34 % 2,940 h/a Werona 51 % 4,477 h/a Do wyboru są następujące tryby pracy: DX: Obieg chłodniczy przejmuje odprowadzanie obciążenia cieplnego. Tryb mieszany: Woda w wymiennikach chłodzenia swobodnego oddaje część ciepła do powietrza otoczenia. Pozostałe ciepło jest oddawane do powietrza otoczenia przez obieg chłodniczy. Chłodzenie swobodne: Całe obciążenie cieplne jest odprowadzane przez wymienniki chłodzenia swobodnego bezpośrednio do powietrza otoczenia. WPA mini - plus: kompletne chłodzenie swobodne w temp. 0 C wymienniki ciepła woda-powietrze o zmaksymalizowanej powierzchni. 13 C 0 C -11 C Porównanie: WPA0552CNA0000 WPA0552FNA0000 Tryb mieszany Tryb chłodzenia swobodnego h/a Podstawa obliczeniowa: glikol etylenowy 30% Warunki: Temperatura otoczenia na wlocie: 30 C Wlot/wylot cieczy: 15/10 C Ciecz: woda + glikol 30% Tryb mieszany Hamburg Werona Hamburg Werona Hamburg Werona 56 % 42 % Modalità Free Cooling 10 % 7 % R.O.I. 4,896 h/a 3,713 h/a 924 h/a 570 h/a 1 rok, 2 miesiące 2 lata Tryb mieszany Chłodzenie swobodne W klimacie umiarkowanym można zredukować pobór energii obiegu chłodniczego poprzez proporcjonalne oddawanie obciążenia cieplnego do powietrza otoczenia. Sprężarki pracują mniej, ponieważ muszą wygenerować tylko brakującą część mocy chłodniczej. Przy niskich temperaturach zewnętrznych ciecz jest chłodzona wyłącznie przez powietrze otoczenia. Pobór energii jest minimalizowany dzięki wentylatorom o regulowanej prędkości obrotowej i zaworom regulacyjnym. 18 C 18 C C 12 C

11 Emisja hałasu. Praca cichsza niż rozmowa. Agregat wody lodowej musi pracować możliwie cicho nawet pod pełnym obciążeniem, ponieważ coraz częściej urządzenia zlokalizowane są w pobliżu dzielnic mieszkalnych. Naszym rozwiązaniem przy niezmiennie wysokiej wydajności chłodniczej i energooszczędności jest agregat WPAmini w wersji cichej. Jest on również dostępny z chłodzeniem swobodnym. Poziom hałasu można jeszcze bardziej obniżyć, stosując opcjonalne dyfuzory Axitop. Priorytet: energooszczędność Standardowe agregaty wody lodowej, z wysokowydajnymi wentylatorami. Zamknięta komora sprężarki. Urządzenie dostępne w wersji standardowej i z chłodzeniem swobodnym Wersja Poziom ciśnienia akustycznego (1 m) EER Moc chłodnicza Strumień objętości powietrza Zużycie prądu wentylatorów Standard 61,2 db(a) 3, kw 40,805 m 3 /h 3,45 kw Chłodzenie swobodne 61,2 db(a) 3, kw 36,630 m 3 /h 3,45 kw Priorytet: poziom hałasu Cicho pracujący agregat wody lodowej z wentylatorami o obniżonej prędkości obrotowej o 30% Zamknięta komora sprężarki ze specjalnymi płytami akustycznymi. Urządzenie dostępne w wersji standardowej i z chłodzeniem swobodnym Wersja Poziom ciśnienia akustycznego (1 m) EER Moc chłodnicza Strumień objętości powietrza Zużycie prądu wentylatorów Standard LN 57,2 db(a) 2, kw 29,795 m 3 /h 2,26 kw Chłodzenie swobodne LN 57,2 db(a) 2, kw 25,650 m 3 /h 2,26 kw Warunki eksploatacyjne: Dane techniczne urządzenia WPA045 w następujących warunkach eksploatacyjnych: woda 18/12 C, temperatura otoczenia 35 C Poziom hałasu (pełne obciążenie), mierzony w miejscu nieosłoniętym w odległości 1 m (wg ISO 3744), 30% glikolu Samolot w odległości 25 m 140 db Zespół rockowy 110 db Ruch uliczny 80 db WPA mini Rozmowa Biblioteka 60 db 40 db Las 18 db WPAmini 1 m 11

12 Redundancja dla bezprzerwowej pracy. Dwa obiegi chłodnicze Agregat WPA mini jest zaprojektowany do pracy bezprzerwowej przez całą dobę, we wszystkie dni w roku. Urządzenie jest N+1 zabezpieczone przed awarią, ponieważ ma dwa niezależne, redundantne obiegi chłodnicze, co umożliwia pracę pod częściowym obciążeniem M M M M TCE 1 TCE 2 Obieg chłodniczy nr 1 Obieg chłodniczy nr 2 Cztery sprężarki Sprężarki scroll są zamontowane w tandemie i wysterowywane niezależnie od siebie, co pozwala na optymalizację poboru energii i gwarantuje pracę we wszystkich warunkach. Dzięki tej konfiguracji agregat wody lodowej działa nawet w przypadku awarii sprężarki. Dzięki czterostopniowej modulacji mocy ( %) urządzenie WPAmini oferuje wydajną pracę pod częściowym obciążeniem i wyższy współczynnik. N Obieg hydrauliczny Agregat WPA mini jest dostępny z maksymalnie dwiema pompami standardowymi lub wysokociśnieniowymi. N+1 Pompy w połączeniu ze zbiornikiem dla obiegu ciśnieniowego są sterowane w 100% redundantnie: jedna pompa jest włączona, druga znajduje się w trybie gotowości. SEC.blue 12 W agregacie WPAmini redundancją zarządza się za pomocą sterownika elektronicznego SEC.blue, który w razie awarii aktywuje redundantne urządzenie. Sterownik SEC.blue steruje również czasem załączania poszczególnych komponentów w celu kompensacji liczby roboczogodzin. Przyczynia się to do wydłużenia żywotności agregatu wody lodowej. Zdefiniowane cykle opierają się na doświadczeniu i testach, które firma STULZ przeprowadziła na wszystkich komponentach.

13 Awaria zasilania. Szybkie ponowne uruchomienie. Opcje wyposażenia agregatu WPAmini redukują do minimum czasy przestoju w razie awarii zasilania. Ponadto umożliwiają szybkie przywrócenie pełnej mocy chłodniczej. Dostępne są następujące opcje wyposażenia: Podwójne zasilanie sieciowe z przełączaniem automatycznym lub ręcznym Sprężarka z łagodnym rozruchem w celu redukcji prądu rozruchowego Elektroniczna regulacja przez zasilacz bezprzerwowy do szybkiego ponownego uruchamiania i przesyłania alarmu do centrali sterowniczej instalacji. Rozruch standardowy Rozruch ze sterownikiem elektronicznym Inicjalizacja agregatu wody lodowej Rozruch 1. sprężarka Rozruch 2. sprężarka Rozruch 3. sprężarka Rozruch 4. sprężarka 100 WYMAGANA MOC CHŁODNICZA W % 0 65 s CZAS PONOWNE URUCHOMIENIE po awarii zasilania z automatycznym przełączaniem w tryb zasilania awaryjnego Przełączanie w tryb zasilania awaryjnego Rozruch z generatorem prądu Generowanie prądu Rozruch ze sterownikiem elektronicznym Inicjalizacja agregatu wody lodowej Rozruch 1. sprężarka Rozruch 2. sprężarka Rozruch 3. sprężarka Rozruch 4. sprężarka 100 WYMAGANA MOC CHŁODNICZA W % 0 65 s CZAS 13

14 Sterownik SEC.blue Do nadzoru urządzeń na całym świecie firma STULZ zaprojektowała SEC.blue, nowy sterownik elektroniczny, za pomocą którego można sterować wszystkimi komponentami agregatu WPA mini, łącznie z wyposażeniem opcjonalnym. Nowa płytka posiada w standardzie: Przyłącze Ethernet do gniazda RJ45, do protokołów HTTP, SNMP, ModBus TCP i aktualizacji oprogramowania poprzez dostęp zdalny Przyłącze RS485 do protokołu ModBus RTU Wtyk MicroSD do zapisywania historii zdarzeń i aktualizacji oprogramowania Port D-Bus jako złącze do przyszłych rozszerzeń Funkcje zainstalowane w kontrolerze: Nadzór przez stronę internetową z komunikatami alarmowymi przesyłanymi pocztą elektroniczną, do stałego monitorowania stanu urządzenia Przełączanie sekwencyjne do automatycznego sterowania maksymalnie 10 agregatami wody lodowej w 5 różnych strefach roboczych Komponenty redundantne (pompy, sprężarki) z kompensacją czasu pracy odpowiednio do rzeczywistej liczby roboczogodzin Funkcja unloading do eksploatacji agregatu wody lodowej także w wysokich temperaturach otoczenia System mrozoodporny do trwałego zabezpieczenia urządzenia Nowy, elastyczny system operacyjny umożliwia uzupełnienie sterownika na życzenie o nowe parametry i funkcje. Dostępne są trzy interfejsy użytkownika: Wyświetlacz graficzny IP54 z 6 przyciskami pojemnościowymi i 2 diodami LED (standard) Ekran dotykowy 7 z kolorowym wyświetlaczem IP67 (opcjonalnie) i łatwym w obsłudze menu Ekran komputera do nadzoru zdalnego przez internet, poprzez złącze Ethernet (standard) Ethernet ModBus RTU HTTP, SNMP Micro SD Programowalny wyświetlacz graficzny Kolorowy ekran dotykowy (opcjonalnie) Serwer sieciowy Wyświetlacz graficzny Ekran dotykowy 7 14

15 Nomenklatura WPA mini Miejsce W P A S C N A Miejsce Agregat wody lodowej chłodzony cieczą Zasilanie napięciem A 400 V / ~3 / 50 Hz B 460 V / ~3 / 60 Hz Typ A E X Wentylatory AC Wentylatory EC Wentylatory AC + Axitop Wentylatory EC + Axitop Moc chłodnicza kw (1) kw (1) kw (1) kw (1) (1) przy 50 Hz, W7L35 Wersja C D F G L M Poziom ciśnienia akustycznego N S Standard Wersja cicha Agregat wody lodowej Agregat wody lodowej ze skraplaczami z powłoką kataforetyczną Chłodzenie swobodne Chłodzenie swobodne z wężownicami z powłoką epoksydową Chłodzenie swobodne -40 C Chłodzenie swobodne z wężownicami z powłoką epoksydową -40 C Sprężarka S Sprężarka scroll R410A (1) niedostępna w wersji z chłodzeniem swobodnym -40 C 15

16 Dane techniczne Wersja standardowa MODEL JED. MIARY WPA 030 WPA 045 WPA 050 WPA 055 Moc chłodnicza W18/12 L35 (1) kw Pobór mocy W18/12 L35 (1)(5) kw Moc chłodnicza W12/7 L35 (2) kw Pobór mocy W12/7 L35 (2)(5) kw 26,4 36,1 42,9 50,7 Ciśnienie akustyczne w odległości 1 m db(a) 61,2 61,2 61,2 64,9 Czynnik chłodniczy R410A Ilość czynnika chłodniczego kg Liczba obiegów chłodniczych/liczba sprężarek 2/4 2/4 2/4 2/4 Zasilanie napięciem V ~ Hz 400/3/50-460/3/60 Wys. x szer. x gł. mm 2316 x 1370 x 3650 Ciężar netto (6) kg Wersja cicha MODEL JED. MIARY WPA 030 WPA 045 WPA 050 WPA 055 Moc chłodnicza W18/12 L35 (1) kw Pobór mocy W18/12 L35 (1)(5) kw Moc chłodnicza W12/7 L35 (2) kw Pobór mocy W12/7 L35 (2)(5) kw 26,2 37,1 43,6 52,2 Ciśnienie akustyczne w odległości 1 m db(a) 57,2 57,2 58,1 60,9 Czynnik chłodniczy R410A Ilość czynnika chłodniczego kg Liczba obiegów chłodniczych/liczba sprężarek 2/4 2/4 2/4 2/4 Zasilanie napięciem V ~ Hz 400/3/50-460/3/60 Wys. x szer. x gł. mm 2316 x 1370 x 3650 Ciężar netto (6) kg ( 1 ) woda zimna (wlot/wylot) 18/12 C; powietrze otoczenia (wlot) 35 C. Ciecz: woda ( 2 ) woda zimna (wlot/wylot) 12/7 C; powietrze otoczenia (wlot) 35 C. Ciecz: woda ( 3 ) woda zimna (wlot/wylot) 15/10 C; powietrze otoczenia (wlot) 30 C. Ciecz: woda + 30% glikol etylenowy ( 4 ) ciecz chłodzenia swobodnego (wlot/wylot) 15/10 C; powietrze otoczenia (wlot) 0 C. Ciecz: woda + 30% glikol etylenowy ( 5 ) urządzenie pod pełnym obciążeniem. Zgodnie z ISO Nie uwzględniono pomp. ( 6 ) urządzenie bez zbiornika i pomp 16

17 Wersja z chłodzeniem swobodnym MODEL JED. MIARY WPA 030 WPA 045 WPA 050 WPA 055 Moc chłodnicza W18/12 L35 (1) kw Pobór mocy W18/12 L35 (1)(5) kw Temp. 100% chłodzenie swobodne (1) C 2, ,5 Moc chłodnicza W15/10 L30 (3) kw Pobór mocy W15/10 L35 (3)(5) kw 24,9 34,2 41,2 49,2 Temp. 100% chłodzenie swobodne (4) C ,5 Ciśnienie akustyczne w odległości 1 m db(a) 61,2 61,2 62,1 64,9 Czynnik chłodniczy R410A Ilość czynnika chłodniczego kg Liczba obiegów chłodniczych/liczba sprężarek 2/4 2/4 2/4 2/4 Zasilanie napięciem V ~ Hz 400/3/50-460/3/60 Wys. x szer. x gł. mm 2316 x 1370 x 3650 Ciężar netto (6) kg Chłodzenie swobodne wersja cicha MODEL JED. MIARY WPA 030 WPA 045 WPA 050 WPA 055 Moc chłodnicza W18/12 L35 (1) kw Pobór mocy ok. W18/12 L35 (1)(5) kw Temp. 100% chłodzenie swobodne (1) C -0,5-2 -2,5-4 Moc chłodnicza W15/10 L30 (3) kw Pobór mocy ok. W15/10 L30 (3)(5) kw 25, ,7 53 Temp. 100% chłodzenie swobodne (4) C -1, Ciśnienie akustyczne w odległości 1 m db(a) 57,2 57,2 58,1 60,9 Czynnik chłodniczy R410A Ilość czynnika chłodniczego kg Liczba obiegów chłodniczych/liczba sprężarek 2/4 2/4 2/4 2/4 Zasilanie napięciem V ~ Hz 400/3/50-460/3/60 Wys. x szer. x gł. mm 2316 x 1370 x 3650 Ciężar netto (6) kg ( 1 ) woda zimna (wlot/wylot) 18/12 C; powietrze otoczenia (wlot) 35 C. Ciecz: woda ( 2 ) woda zimna (wlot/wylot) 12/7 C; powietrze otoczenia (wlot) 35 C. Ciecz: woda ( 3 ) woda zimna (wlot/wylot) 15/10 C; powietrze otoczenia (wlot) 30 C. Ciecz: woda + 30% glikol etylenowy ( 4 ) ciecz chłodzenia swobodnego (wlot/wylot) 15/10 C; powietrze otoczenia (wlot) 0 C. Ciecz: woda + 30% glikol etylenowy ( 5 ) urządzenie pod pełnym obciążeniem. Zgodnie z ISO Nie uwzględniono pomp. ( 6 ) urządzenie bez zbiornika i pomp 17
