1 10/11 Agregaty wody lodowej i pompy ciepła Aregat y wody lodowe j i pompy ciepła ze sprężarką spiralną Agregat y śrubowe: Chłodzone powie trzem i Chłodzone wodą Agregat y odśrodkowe chłodzone wodą Agregat y absorpcyjne Central Plant Optimization tm 10

2 Urządzenia klimatyzacyjne York YLCA / YLHA Agregat wody lodowej chłodzony powietrzem, sprężarki spiralne / Pompa Ciepła powietrze woda Wydajność chłodnicza od 39,6 kw do 151 kw Cechy YLCA/YLHA 40 do 80 2 stopnie wydajności (1 dla modelu 40) Sterowanie LWT i RWT Zintegrowany moduł hydrauliczny Zbiornik buforowy Płytowy wymiennik ciepła Zabezpieczenie lameli skraplacza (blue-fin) Presostatyczny LAK (-18 C) YLCA/YLHA 100 do 150 Te same cechy co YLCA/YLHA 40 do 80 4 stopnie wydajności Wysoka sprawność przy pełnym i częściowym obciążeniu Obniżony poziom hałasu Zamki 1/4 obrotowe ułatwiające obsługę serwisową Opcje/Akcesoria Bez zintegrowanego modułu hydraulicznego Komunikacja z BMS Zdalny włącznik ON / OFF Zdalny sterownik Filtr wodny (dla wersji bez zintegrowanego modułu hydraulicznego) Czujnik przepływu (dla wersji bez zintegrowanego modułu hydraulicznego) Model wyciszony Podwójna pompa Podkładki antywibracyjne Kratka zabezpieczająca skraplacz

3 Nominalna wydajność model YlCa / YlHa 40 t-tp 50 t-tp 60 t-tp 80 t-tp 100 t-tp 120 t-tp 150 t-tp Wydajność chłodnicza (tylko chłodzenie) kw EER ESEER Wydajność chłodnicza (pompa ciepła) kw Wydajność grzewcza (pompa ciepła) kw EER / COP 2.8 / / / / / / / 2.8 ESEER Ciśnienie akustyczne w odległ.10 m STD/LN db(a) 54 / / / / / / / 55 YLCA: Modele tylko chłodzące. YLHA: modele z pompami ciepła powietrze/woda. Warunki nominalne: Wydajność chłodniczą podano w kw dla temp. wody na wyjściu 7 C t 5 C i temp. otoczenia 35 C Wydajność grzewczą podano w kw dla temp. wody na wyjściu 45 C i temp. otoczenia 7 C Dane techniczne model YlCa / YlHa 40 t-tp 50 t-tp 60 t-tp 80 t-tp 100 t-tp 120 t-tp 150 t-tp Wysokość mm Szerokość mm głębokość mm Waga bez modułu/z modułem c/o kg 340 / / / / / / / Waga bez modułu/z modułem h/p kg 337 / / / / / / / Agregaty wody lodowej i pompy ciepła Producent zastrzega sobie prawo do zmiany danych technicznych bez powiadomienia.

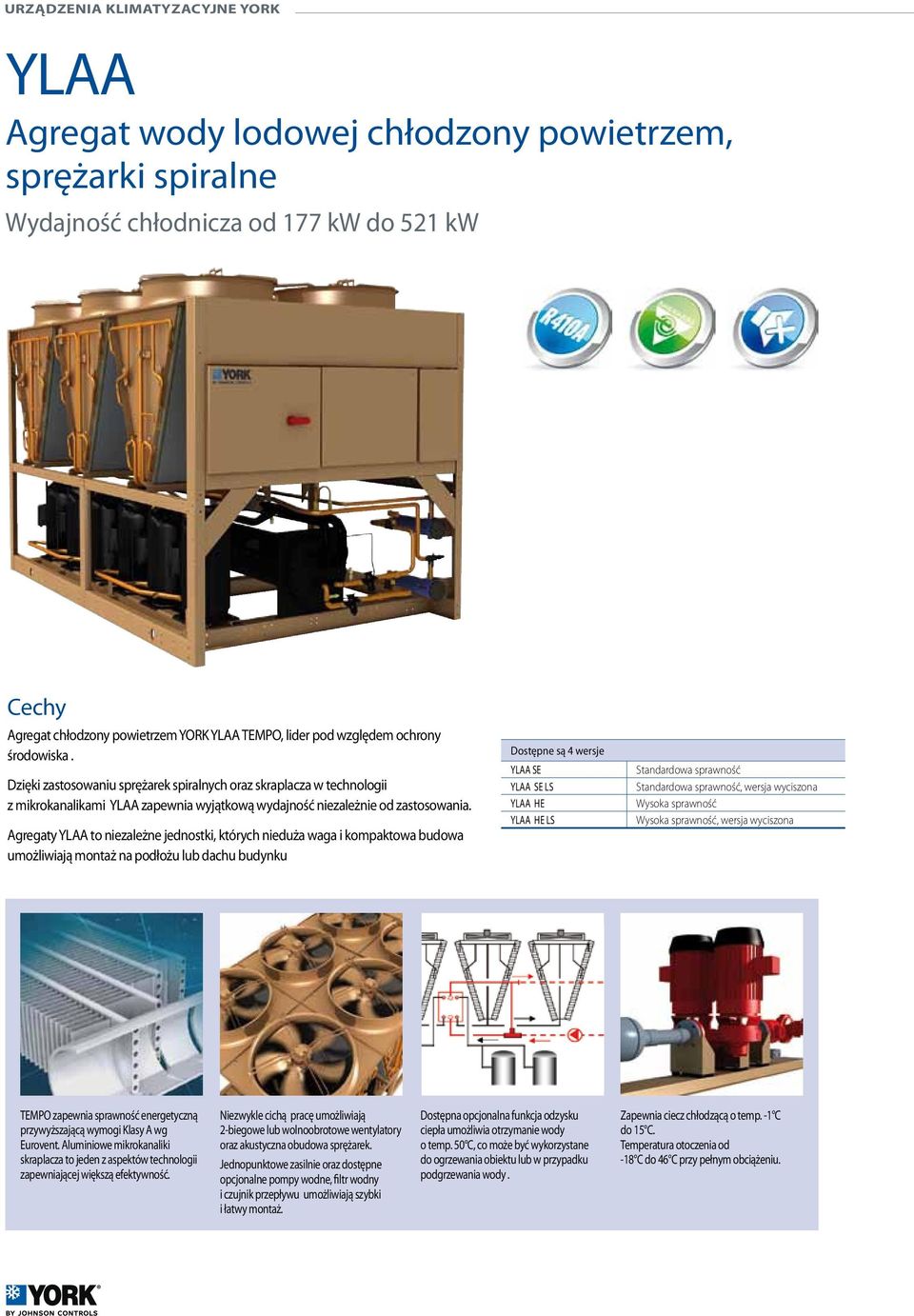

4 Urządzenia klimatyzacyjne York YLAA Agregat wody lodowej chłodzony powietrzem, sprężarki spiralne Wydajność chłodnicza od 177 kw do 521 kw Cechy Agregat chłodzony powietrzem YORK YLAA TEMPO, lider pod względem ochrony środowiska. Dzięki zastosowaniu sprężarek spiralnych oraz skraplacza w technologii z mikrokanalikami YLAA zapewnia wyjątkową wydajność niezależnie od zastosowania. Agregaty YLAA to niezależne jednostki, których nieduża waga i kompaktowa budowa umożliwiają montaż na podłożu lub dachu budynku Dostępne są 4 wersje YLAA SE YLAA SE LS YLAA HE YLAA HE LS Standardowa sprawność Standardowa sprawność, wersja wyciszona Wysoka sprawność Wysoka sprawność, wersja wyciszona TEMPO zapewnia sprawność energetyczną przywyższającą wymogi Klasy A wg Eurovent. Aluminiowe mikrokanaliki skraplacza to jeden z aspektów technologii zapewniającej większą efektywność. Niezwykle cichą pracę umożliwiają 2-biegowe lub wolnoobrotowe wentylatory oraz akustyczna obudowa sprężarek. Jednopunktowe zasilnie oraz dostępne opcjonalne pompy wodne, filtr wodny i czujnik przepływu umożliwiają szybki i łatwy montaż. Dostępna opcjonalna funkcja odzysku ciepła umożliwia otrzymanie wody o temp. 50 C, co może być wykorzystane do ogrzewania obiektu lub w przypadku podgrzewania wody. Zapewnia ciecz chłodzącą o temp. -1 C do 15 C. Temperatura otoczenia od -18 C do 46 C przy pełnym obciążeniu.

5 Nominalna wydajność YLAA SE Standardowy Wydajność chłodnicza (kw) Współczynnik wydajności energetycznej EER ESEER Ciśnienie akustyczne w odległ. 10 m (dba) YLAA SE LS Standardowy o obniżonym poziomie hałasu Wydajność chłodnicza (kw) Współczynnik wydajności energetycznej EER ESEER Ciśnienie akustyczne w odległ. 10 m (dba) (1) YLAA HE o wysokiej sprawności Wydajność chłodnicza (kw) Współczynnik wydajności energetycznej EER ESEER Ciśnienie akustyczne w odległ. 10 m (dba) YLAA HE LS wysokiej spraw. i obniżonym poziomie hałasu Wydajność chłodnicza (kw) Współczynnik wydajności energetycznej EER ESEER Ciśnienie akustyczne w odległ. 10 m (dba) (1) Wartości podane dla temp. wody na wyjściu 7 C oraz temperatury otoczenia 35 C. (1) Modele z obudową sprężarki tłumiącą hałas oraz wentylatorami wolnoobrotowymi. Agregaty wody lodowej i pompy ciepła Dane techniczne Ylaa Se Standardowy Długość mm Szerokość mm 2242 Wysokość mm 2508 Ciężar roboczy kg Ylaa Se ls Standardowy o obniżonym poziomie hałasu Długość mm Szerokość mm 2242 Wysokość mm 2508 Ciężar roboczy kg YLAA HE o wysokiej sprawności Długość mm Szerokość mm 2242 Wysokość mm 2508 Ciężar roboczy kg YLAA HE LS wysokiej sprawnośći i obniżonym poziomie Długość mm Szerokość mm 2242 Wysokość mm 2508 Ciężar roboczy kg Producent zastrzega sobie prawo do zmiany danych technicznych bez powiadomienia.

6 Urządzenia klimatyzacyjne York YLPA Pompa ciepła, sprężarki spiralne Wydajność chłodnicza od 340 kw do 530 kw Wydajność grzewcza od 350 kw do 555 kw Modele o wysokiej efektywności spełniają wymagania Klasy A sprawności energetycznej, w warunkach normalnych wg Eurovent. Cechy Pompa ciepła YLPA zapewnia wysoką efektywność energetyczną, jest łatwa w montażu, cicha podczas pracy i oferowana jest wraz ze wsparciem wykwalifikowanego personelu technicznego. Efektywność Klasa A efektywności przy pełnym obciążeniu wg normy Eurovent, wysoka efektywność przy częściowym obciążeniu, ulepszony cykl chłodzenia, rozszerzony zakres roboczy. Teraz dzięki pompie YLPA możesz zmaksymalizować efektywność grzewczą oraz wykorzystanie energii odnawialnej. Poziom hałasu Zaprojektowany do cichej pracy przy pełnym i częściowym obciążeniu. Zrównoważony rozwój Agregat spełnia założenia dot. energii odnawialnej wg specyfikacji Komisji Europejskiej 2020, dla HFC-410A. Łatwy montaż Szybki i łatwy montaż, kompaktowa budowa, gotowy do współpracy z Metasys. Niezawodność YLPA to produkt trzeciej generacji pomp ciepła ze sprężarkami scroll, poddawanej w całości testom fabrycznym, dzięki naszej obsłudze serwisowej, wymaga zapewnieniu minimalnego poziomu konserwacj.

7 Nominalna wydajność YlPa Se Standardowa Wydajność chłodnicza (kw) Współczynnik wydajności energetycznej EER ESEER Wydajność grzewcza (kw) Współczynnik wydajności energetycznej EER Ciśnienie akustyczne w odległ. 10 m (dba) YlPa He o wysokiej wydajności Wydajność chłodnicza (kw) Współczynnik wydajności energetycznej EER ESEER Wydajność grzewcza (kw) Współczynnik wydajności energetycznej EER Ciśnienie akustyczne w odległ. 10 m (dba) Agregaty wody lodowej i pompy ciepła Wydajność chłodniczą podano w warunkach Eurovent, temp. wody chłodzonej na wejściu/wyjściu 12 C/7 C, temperatura otoczenia 35 C Wydajność grzewczą podano w warunkach Eurovent, temp. wody chłodzonej na wejściu/wyjściu 40 C/45 C,temperatura otoczenia 7 C Ciśnienie akustyczne podano zgodnie z warunkami Eurovent dla modeli LS Dane Techniczne YlPa Se Standardowa Długość mm 4937 Szerokość mm 2265 Wysokość mm 2502 Ciężar roboczy kg YlPa He o wysokiej wydajności Długość mm Szerokość mm 2265 Wysokość mm 2502 Ciężar roboczy kg Efektywność YLPA i roczne koszty energii efektywność pompy ciepła (eseer) 4.5 roczne koszty energii 27, % 25, % 22,500 20, , typowa letnia pompa ciepła typowa współczesna pompa ciepła Pompa ciepła YlPa 15,000 Producent zastrzega sobie prawo do zmiany danych technicznych bez powiadomienia

8 Urządzenia klimatyzacyjne York YVAA Agregat wody lodowej chłodzony powietrzem, sprężarki śrubowe z VSD Wydajność chłodnicza od 525 kw do 950 kw Spełniają wymagania Klasy A sprawności energetycznej, w warunkach normalnych wg Eurovent Cechy Ogranicza roczne koszty energii nawet o 30% Zmniejszony o 16 dba poziom hałasu zapewnia zgodność z najbardziej rygorystycznymi przepisami Drastycznie zmniejsza poziom twojego wpływu na środowisko Wysoki komfort użytkowania, nasza wiedza twoim zapleczem Zdjęcie za zgodą laboratorium LTCM Ecole Polytechnique Fédérale de Lausanne, Szwajcaria. Zastosowana technologia w YVAA, prownik ociekowy i skraplacz z mikrokanalikami, zapewnia zmniejszenie ilośći czynnika chłodniczego do 15% zącego w stosunku do tradycyjnego agregatu. Bardziej efektywny agregat oznacza mniejsze zapotrzebowanie na energię a tym samym mniejszą emisję gazów cieplarnianych i mniejsze zużycie wody co w rezultacie ogranicza wpływ na środowisko. Korzyści zapewniane przez agregat YVAA umożliwiają uzyskanie punktów w programach certyfikacji budynków LEED i BREEAM.

9 Wszechstronność zastosowań: np. 700 kw YVaa Wydajność chłodnicza (kw) 700 Efektywność przy pełnym obciążeniu (EER) Efektywność przy częściowym obciążeniu (ESEER) Ciśnienie akustyczne w odległ. 10 m (dba) Wydajność chłodniczą podano w warunkach Eurovent, temp. wody chłodzonej na wejściu/wyjściu 12 C/7 C, temperatura otoczenia 35 C Ciśnienie akustyczne podano zgodnie z warunkami Eurovent. Dane techniczne YVaa Długość mm Szerokość mm 2240 Wysokość mm 2405 Ciężar roboczy kg Agregaty wody lodowej i pompy ciepła Współczynnik wydajności energetycznej Porównanie efektywności YVAA i zwykłego agregatu 6 agregat YVaa agregat zwykły Godzin w roku % Efektywność YVAA a koszty energii w roku efektywność agregatu (eseer) Koszty energii w roku 5 30% 50,000 45, % 40, ,000 30, Agregat YVAA cechuje najwyższy wskaźnik wydajności EER dla warunków projektowych oraz obciążeń częściowych. Porównanie akustyki YVAA i zwykłego agregatu dba ograniczenie dba 0 Obciążenie (%) 20 2 nnual w roku % 3 typowy letni agregat typowy wpółczesny agregat Agregat YVAA Uwaga : 3500 h roboczych, Stawka za energię = 0,10 EUR/kWh, Moc chłodnicza = 850kW 25,000 20,000 Agregat YVAA zapewnia oszczędności rzędu 17% w stosunku do typowych dostępnych dziś na rynku agregatów (ESEER) lub 30% w przypadku wymiany starego agregatu Obciążenie (%) Agregat YVAA zapewnia ograniczenie hałasu nawet o 16 dba. agregat zwykły agregat YVaa agregat YVaa ze sterownikiem z funkcją OPti agregat YVaa z OPti w wersji wyciszonej Producent zastrzega sobie prawo do zmiany danych technicznych bez powiadomienia.
