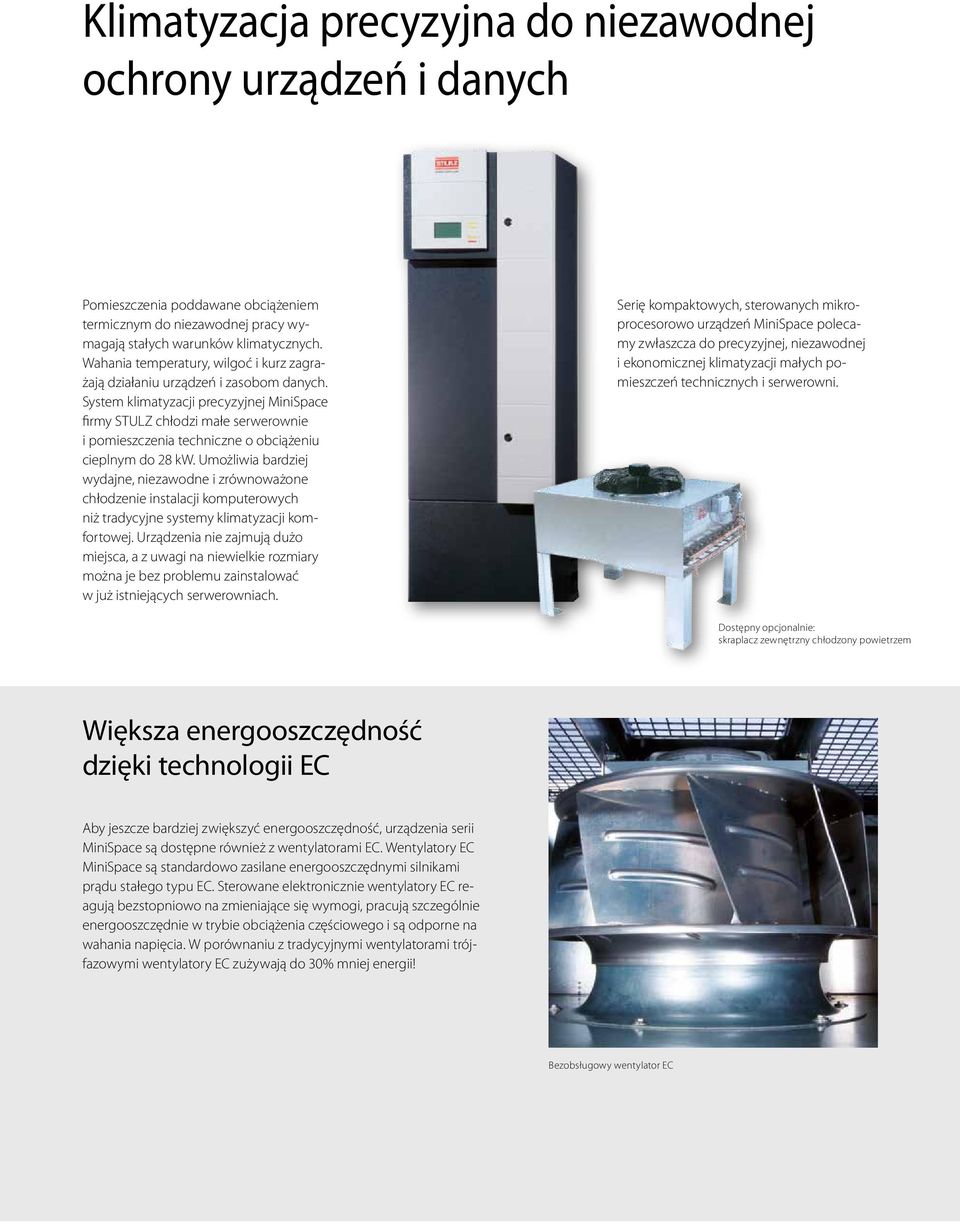

2 Klimatyzacja precyzyjna do niezawodnej ochrony urządzeń i danych Pomieszczenia poddawane obciążeniem termicznym do niezawodnej pracy wymagają stałych warunków klimatycznych. Wahania temperatury, wilgoć i kurz zagrażają działaniu urządzeń i zasobom danych. System klimatyzacji precyzyjnej MiniSpace firmy STULZ chłodzi małe serwerownie i pomieszczenia techniczne o obciążeniu cieplnym do 28 kw. Umożliwia bardziej wydajne, niezawodne i zrównoważone chłodzenie instalacji komputerowych niż tradycyjne systemy klimatyzacji komfortowej. Urządzenia nie zajmują dużo miejsca, a z uwagi na niewielkie rozmiary można je bez problemu zainstalować w już istniejących serwerowniach. Serię kompaktowych, sterowanych mikroprocesorowo urządzeń MiniSpace polecamy zwłaszcza do precyzyjnej, niezawodnej i ekonomicznej klimatyzacji małych pomieszczeń technicznych i serwerowni. Dostępny opcjonalnie: skraplacz zewnętrzny chłodzony powietrzem Większa energooszczędność dzięki technologii EC Aby jeszcze bardziej zwiększyć energooszczędność, urządzenia serii MiniSpace są dostępne również z wentylatorami EC. Wentylatory EC MiniSpace są standardowo zasilane energooszczędnymi silnikami prądu stałego typu EC. Sterowane elektronicznie wentylatory EC reagują bezstopniowo na zmieniające się wymogi, pracują szczególnie energooszczędnie w trybie obciążenia częściowego i są odporne na wahania napięcia. W porównaniu z tradycyjnymi wentylatorami trójfazowymi wentylatory EC zużywają do 30% mniej energii! Bezobsługowy wentylator EC

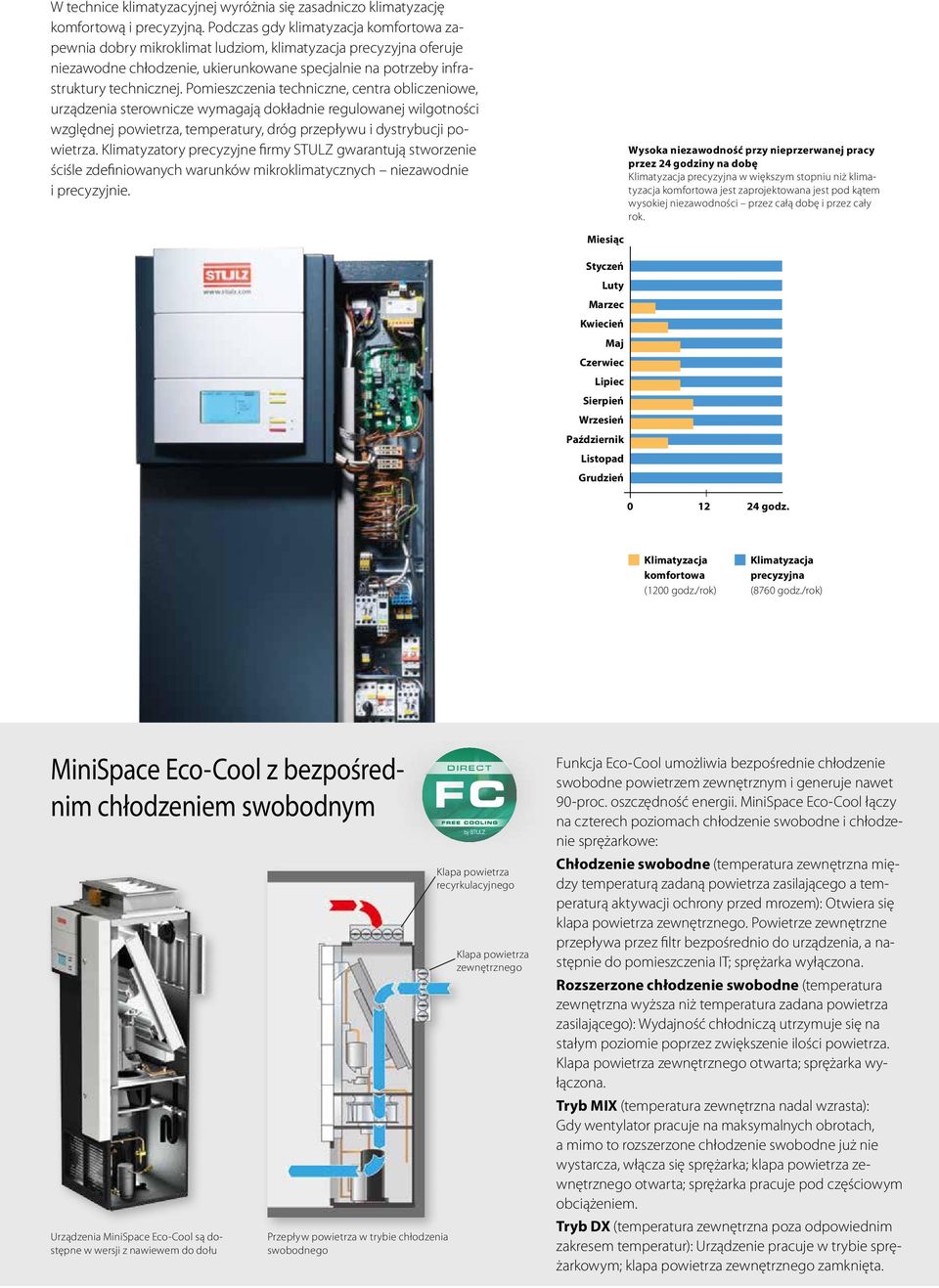

3 W technice klimatyzacyjnej wyróżnia się zasadniczo klimatyzację komfortową i precyzyjną. Podczas gdy klimatyzacja komfortowa zapewnia dobry mikroklimat ludziom, klimatyzacja precyzyjna oferuje niezawodne chłodzenie, ukierunkowane specjalnie na potrzeby infrastruktury technicznej. Pomieszczenia techniczne, centra obliczeniowe, urządzenia sterownicze wymagają dokładnie regulowanej wilgotności względnej powietrza, temperatury, dróg przepływu i dystrybucji powietrza. Klimatyzatory precyzyjne firmy STULZ gwarantują stworzenie ściśle zdefiniowanych warunków mikroklimatycznych niezawodnie i precyzyjnie. Wysoka niezawodność przy nieprzerwanej pracy przez 24 godziny na dobę Klimatyzacja precyzyjna w większym stopniu niż klimatyzacja komfortowa jest zaprojektowana jest pod kątem wysokiej niezawodności przez całą dobę i przez cały rok. Miesiąc Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień Wrzesień Październik Listopad Grudzień godz. Klimatyzacja komfortowa (1200 godz./rok) Klimatyzacja precyzyjna (8760 godz./rok) MiniSpace Eco-Cool z bezpośrednim chłodzeniem swobodnym Urządzenia MiniSpace Eco-Cool są dostępne w wersji z nawiewem do dołu Przepływ powietrza w trybie chłodzenia swobodnego Klapa powietrza recyrkulacyjnego Klapa powietrza zewnętrznego Funkcja Eco-Cool umożliwia bezpośrednie chłodzenie swobodne powietrzem zewnętrznym i generuje nawet 90-proc. oszczędność energii. MiniSpace Eco-Cool łączy na czterech poziomach chłodzenie swobodne i chłodzenie sprężarkowe: Chłodzenie swobodne (temperatura zewnętrzna między temperaturą zadaną powietrza zasilającego a temperaturą aktywacji ochrony przed mrozem): Otwiera się klapa powietrza zewnętrznego. Powietrze zewnętrzne przepływa przez filtr bezpośrednio do urządzenia, a następnie do pomieszczenia IT; sprężarka wyłączona. Rozszerzone chłodzenie swobodne (temperatura zewnętrzna wyższa niż temperatura zadana powietrza zasilającego): Wydajność chłodniczą utrzymuje się na stałym poziomie poprzez zwiększenie ilości powietrza. Klapa powietrza zewnętrznego otwarta; sprężarka wyłączona. Tryb MIX (temperatura zewnętrzna nadal wzrasta): Gdy wentylator pracuje na maksymalnych obrotach, a mimo to rozszerzone chłodzenie swobodne już nie wystarcza, włącza się sprężarka; klapa powietrza zewnętrznego otwarta; sprężarka pracuje pod częściowym obciążeniem. Tryb DX (temperatura zewnętrzna poza odpowiednim zakresem temperatur): Urządzenie pracuje w trybie sprężarkowym; klapa powietrza zewnętrznego zamknięta.

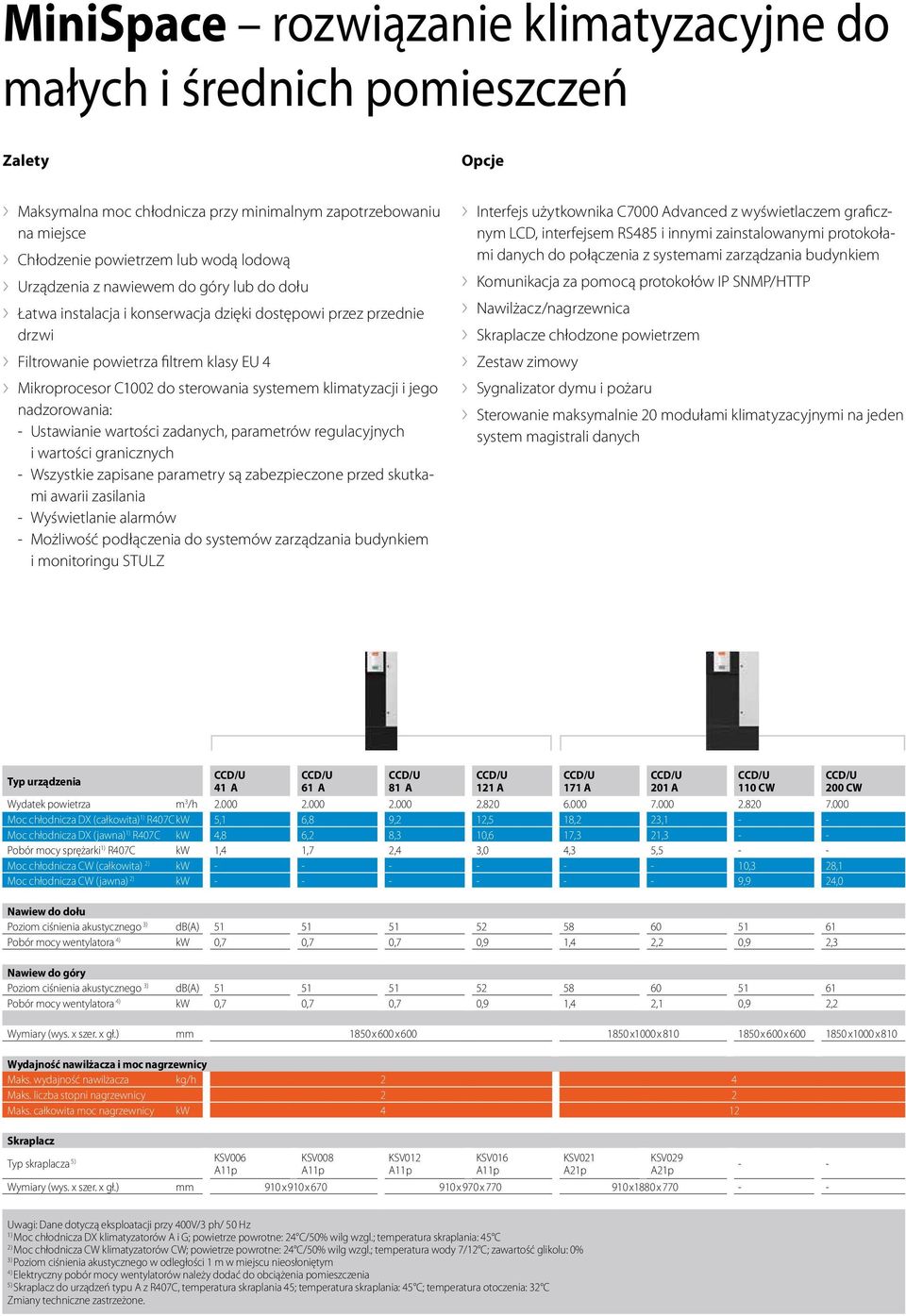

4 MiniSpace rozwiązanie klimatyzacyjne do małych i średnich pomieszczeń Zalety Opcje Maksymalna moc chłodnicza przy minimalnym zapotrzebowaniu na miejsce Chłodzenie powietrzem lub wodą lodową Urządzenia z nawiewem do góry lub do dołu Łatwa instalacja i konserwacja dzięki dostępowi przez przednie drzwi Filtrowanie powietrza filtrem klasy EU 4 Mikroprocesor C1002 do sterowania systemem klimatyzacji i jego nadzorowania: - Ustawianie wartości zadanych, parametrów regulacyjnych i wartości granicznych - Wszystkie zapisane parametry są zabezpieczone przed skutkami awarii zasilania - Wyświetlanie alarmów - Możliwość podłączenia do systemów zarządzania budynkiem i monitoringu STULZ Interfejs użytkownika C7000 Advanced z wyświetlaczem graficznym LCD, interfejsem RS485 i innymi zainstalowanymi protokołami danych do połączenia z systemami zarządzania budynkiem Komunikacja za pomocą protokołów IP SNMP/HTTP Nawilżacz/nagrzewnica Skraplacze chłodzone powietrzem Zestaw zimowy Sygnalizator dymu i pożaru Sterowanie maksymalnie 20 modułami klimatyzacyjnymi na jeden system magistrali danych Typ urządzenia 41 A 61 A 81 A 121 A 171 A 201 A 110 CW Wydatek powietrza m 3 /h Moc chłodnicza DX (całkowita) 1) R407CkW 5,1 6,8 9,2 12,5 18,2 23,1 - - Moc chłodnicza DX (jawna) 1) R407C kw 4,8 6,2 8,3 10,6 17,3 21,3 - - Pobór mocy sprężarki 1) R407C kw 1,4 1,7 2,4 3,0 4,3 5,5 - - Moc chłodnicza CW (całkowita) 2) kw ,3 28,1 Moc chłodnicza CW (jawna) 2) kw ,9 24,0 Nawiew do dołu Poziom ciśnienia akustycznego 3) db(a) Pobór mocy wentylatora 4) kw 0,7 0,7 0,7 0,9 1,4 2,2 0,9 2,3 Nawiew do góry Poziom ciśnienia akustycznego 3) db(a) Pobór mocy wentylatora 4) kw 0,7 0,7 0,7 0,9 1,4 2,1 0,9 2,2 Wymiary (wys. x szer. x gł.) mm 1850 x 600 x x1000 x x 600 x x1000 x 810 Wydajność nawilżacza i moc nagrzewnicy Maks. wydajność nawilżacza kg/h 2 4 Maks. liczba stopni nagrzewnicy 2 2 Maks. całkowita moc nagrzewnicy kw 4 12 Skraplacz Typ skraplacza 5) KSV006 KSV008 KSV012 KSV016 KSV021 A21p KSV029 A21p - - Wymiary (wys. x szer. x gł.) mm 910 x 910 x x 970 x x1880 x CW Uwagi: Dane dotyczą eksploatacji przy 400V/3 ph/ 50 Hz 1) Moc chłodnicza DX klimatyzatorów A i G; powietrze powrotne: 24 C/50% wilg wzgl.; temperatura skraplania: 45 C 2) Moc chłodnicza CW klimatyzatorów CW; powietrze powrotne: 24 C/50% wilg wzgl.; temperatura wody 7/12 C; zawartość glikolu: 0% 3) Poziom ciśnienia akustycznego w odległości 1 m w miejscu nieosłoniętym 4) Elektryczny pobór mocy wentylatorów należy dodać do obciążenia pomieszczenia 5) Skraplacz do urządzeń typu A z R407C, temperatura skraplania 45; temperatura skraplania: 45 C; temperatura otoczenia: 32 C Zmiany techniczne zastrzeżone.

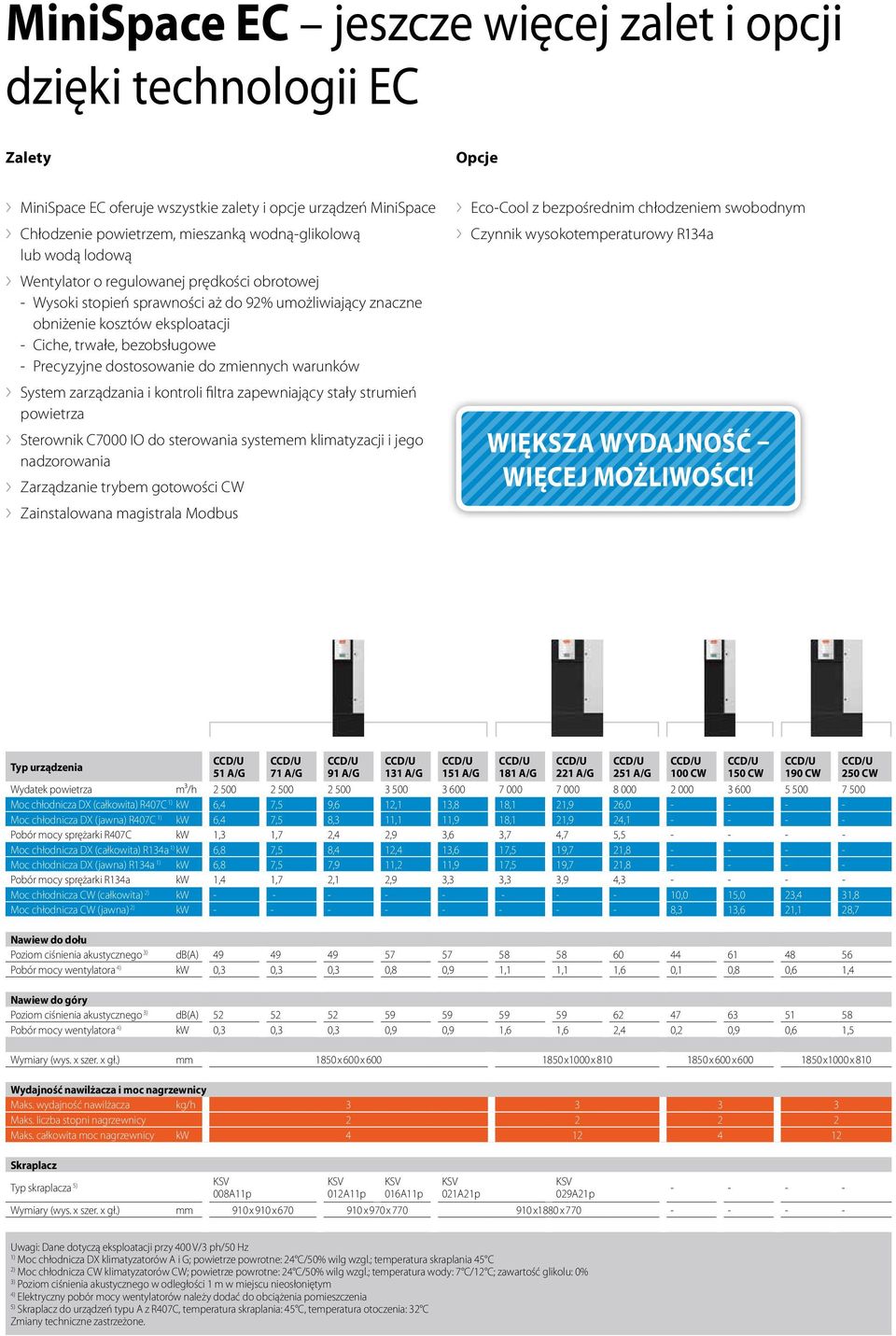

5 MiniSpace EC jeszcze więcej zalet i opcji dzięki technologii EC Zalety Opcje MiniSpace EC oferuje wszystkie zalety i opcje urządzeń MiniSpace Chłodzenie powietrzem, mieszanką wodną-glikolową lub wodą lodową Wentylator o regulowanej prędkości obrotowej - Wysoki stopień sprawności aż do 92% umożliwiający znaczne obniżenie kosztów eksploatacji - Ciche, trwałe, bezobsługowe - Precyzyjne dostosowanie do zmiennych warunków System zarządzania i kontroli filtra zapewniający stały strumień powietrza Sterownik C7000 IO do sterowania systemem klimatyzacji i jego nadzorowania Zarządzanie trybem gotowości CW Zainstalowana magistrala Modbus Eco-Cool z bezpośrednim chłodzeniem swobodnym Czynnik wysokotemperaturowy R134a WIĘKSZA WYDAJNOŚĆ WIĘCEJ MOŻLIWOŚCI! Typ urządzenia 51 A/G 71 A/G 91 A/G 131 A/G 151 A/G 181 A/G 221 A/G 251 A/G 100 CW 150 CW 190 CW Wydatek powietrza m³/h Moc chłodnicza DX (całkowita) R407C 1) kw 6,4 7,5 9,6 12,1 13,8 18,1 21,9 26, Moc chłodnicza DX (jawna) R407C 1) kw 6,4 7,5 8,3 11,1 11,9 18,1 21,9 24, Pobór mocy sprężarki R407C kw 1,3 1,7 2,4 2,9 3,6 3,7 4,7 5, Moc chłodnicza DX (całkowita) R134a 1) kw 6,8 7,5 8,4 12,4 13,6 17,5 19,7 21, Moc chłodnicza DX (jawna) R134a 1) kw 6,8 7,5 7,9 11,2 11,9 17,5 19,7 21, Pobór mocy sprężarki R134a kw 1,4 1,7 2,1 2,9 3,3 3,3 3,9 4, Moc chłodnicza CW (całkowita) 2) kw ,0 15,0 23,4 31,8 Moc chłodnicza CW (jawna) 2) kw ,3 13,6 21,1 28,7 Nawiew do dołu Poziom ciśnienia akustycznego 3) db(a) Pobór mocy wentylatora 4) kw 0,3 0,3 0,3 0,8 0,9 1,1 1,1 1,6 0,1 0,8 0,6 1,4 Nawiew do góry Poziom ciśnienia akustycznego 3) db(a) Pobór mocy wentylatora 4) kw 0,3 0,3 0,3 0,9 0,9 1,6 1,6 2,4 0,2 0,9 0,6 1,5 Wymiary (wys. x szer. x gł.) mm 1850 x 600 x x1000 x x 600 x x1000 x 810 Wydajność nawilżacza i moc nagrzewnicy Maks. wydajność nawilżacza kg/h Maks. liczba stopni nagrzewnicy Maks. całkowita moc nagrzewnicy kw Skraplacz Typ skraplacza 5) KSV KSV KSV KSV KSV A21p 029A21p Wymiary (wys. x szer. x gł.) mm 910 x 910 x x 970 x x1880 x CW Uwagi: Dane dotyczą eksploatacji przy 400 V/3 ph/50 Hz 1) Moc chłodnicza DX klimatyzatorów A i G; powietrze powrotne: 24 C/50% wilg wzgl.; temperatura skraplania 45 C 2) Moc chłodnicza CW klimatyzatorów CW; powietrze powrotne: 24 C/50% wilg wzgl.; temperatura wody: 7 C/12 C; zawartość glikolu: 0% 3) Poziom ciśnienia akustycznego w odległości 1 m w miejscu nieosłoniętym 4) Elektryczny pobór mocy wentylatorów należy dodać do obciążenia pomieszczenia 5) Skraplacz do urządzeń typu A z R407C, temperatura skraplania: 45 C, temperatura otoczenia: 32 C Zmiany techniczne zastrzeżone.
