SO5SRxx xx,5xx sterowniki z funkcją sygnalizatora zwarć i sekcjonalizera Sterowniki serii SO5SRxx,xx,5xx są przeznaczone do

Integrują funkcje pomiarowe, sterownicze, telemechaniki, sygnalizatora zwarć, sekcjonalizera i wielokanałowego rejestratora

Na podstawie pomiarów prądów i napięć fazowych w linii SN sterowniki wykrywają zwarcia: ˇ międzyfazowe ˇ doziemne, w tym

sterowniku zaimplementowano również funkcjonalność sekcjonalizera.

wybranej przerwie beznapięciowej cyklu SPZ.

realizacji funkcji telemechaniki i automatyki, wynikających z funkcjonalności FDIR.

1 SO5SRxx xx,5xx sterowniki z funkcją sygnalizatora zwarć i sekcjonalizera Sterowniki serii SO5SRxx,xx,5xx są przeznaczone do obsługi napowietrznych i wnętrzowych rozłączników SN, stacji SN/nN, a że niezależnych sygnalizatorów zwarć. Integrują funkcje pomiarowe, sterownicze, telemechaniki, sygnalizatora zwarć, sekcjonalizera i wielokanałowego rejestratora zakłóceń. Na podstawie pomiarów prądów i napięć fazowych w linii SN sterowniki wykrywają zwarcia: ˇ międzyfazowe ˇ doziemne, w tym nadprądowe ziemnozwarciowe kierunkowe ˇ admitancyjne, kierunkowe w sieciach o różnym sposobie pracy punktu neutralnego W sterowniku zaimplementowano również funkcjonalność sekcjonalizera. Podczas zwarć lub doziemień sterownik może wygenerować impuls sterowniczy, powodujący otwarcie nadzorowanego rozłącznika w wybranej przerwie beznapięciowej cyklu SPZ. Sterowniki serii SO5SRxx, xx, 5xx są przeznaczone do stosowania w inteligentnych sieciach elektroenergetycznych, szczególnie w realizacji funkcji telemechaniki i automatyki, wynikających z funkcjonalności FDIR. Urządzenia umożliwiają jednoczesną, równoległą komunikację z systemem SCD poprzez Ethernet, szeregowe łącza stałe lub z wykorzystaniem wbudowanego modemu GPRS/UMTS/LTEPN. Do sterowników można podłączyć zewnętrzny terminal TETR. Posiadają zintegrowany moduł sygnalizatora i analizatora zwarć, pracujący w oparciu o pomiar prądów i napięć fazowych. Dla zapewnienia ochrony i poufności danych, w sterownikach zaimplementowano mechanizmy Cyber security zgodnie z normą PNEN 6251.

Zasoby sterowników SO5SRxx, xx, 5xx Sterowniki serii SO5SRxx, xx, 5xx cechują się dużą uniwersalnością. Przewidziano urządzenia o jednym, dwóch lub trzech modułach sygnalizatora zwarć.

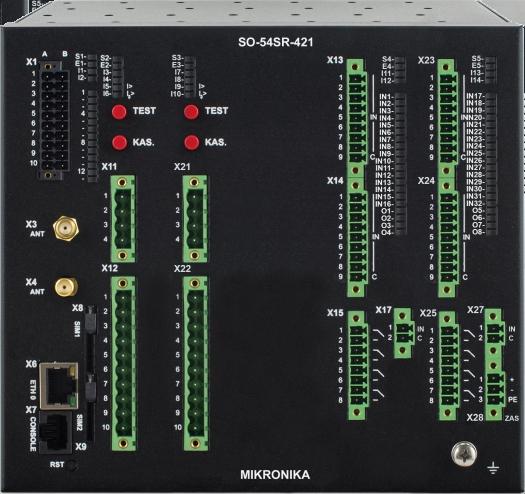

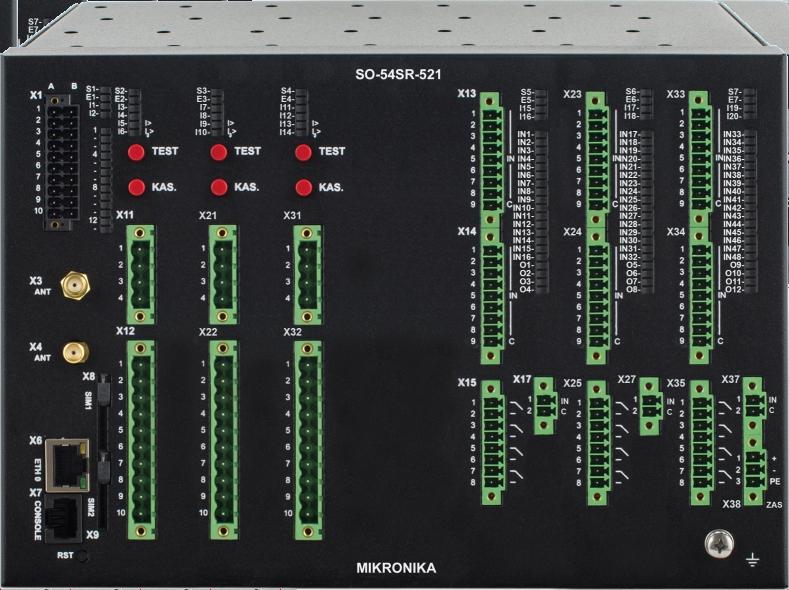

2 Zasoby sterowników SO5SRxx, xx, 5xx Sterowniki serii SO5SRxx, xx, 5xx cechują się dużą uniwersalnością. Przewidziano urządzenia o jednym, dwóch lub trzech modułach sygnalizatora zwarć. W zależności od wersji sterownik może posiadać modem G LTE. Urządzenia są wyposażone w separowane galwanicznie, wyjścia sterownicze oraz analogowe pomiarowe. Ilość oraz rodzaj wejść i wyjść zależą od wersji. Dostępne są urządzenia z mi do pomiaru prądów za pomocą przekładników prądowych, cewek Rogowskiego lub innych przetworników prądowych oraz z mi pomiarowymi do pomiaru napięć z wykorzystaniem dzielników pojemnościowych, sensorów napięcia lub przekładników napięciowych. Poniżej przedstawiono przykładowe rozwiązania: WEJŚCI DWUSTNOWE WYJŚCI STERUJĄCE SO5SR01 16 SO5SR21 SO5SR521 WERSJ 1) WEJŚCI PRĄDOWE WEJŚCI NPIĘCIOWE1) MODEM G LTE PRZEKŁDNIKI PRĄDOWE CEWKI ROGOWSKIEGO DP/SE/PR dzielnik pojemnościowy / sensor napięcia / przekładnik napięciowy Budowa Sterowniki SO5SRxx, xx, 5xx są wykonane w metalowej obudowie do montażu na szynie DIN 5 mm. Cechują się odpornością na warunki środowiskowe. Sterowniki mogą być instalowane w szafie, a po dodaniu bocznych uchwytów, że na stojakach. Zasilanie sterownika jest separowane galwanicznie od interfejsów komunikacyjnych i układów logicznych, co gwarantuje dużą pewność działania, odporność na uszkodzenia wywoływane przepięciami, niewrażliwość transmisji na zakłócenia. Wszystkie interfejsy urządzeń są dostępne od frontu. X1, X2, X: binarne X1: interfejsy szeregowe przyciski: TEST przyciski: KS. X11, X21, X1: napięciowe X1, X2, X: binarne X i X: złącza anteny GSM X12, X22, X2: prądowe X17, X27, X7: zazbrojenie sterowań X8: karta SIM 1 X15, X25, X5: wyjścia binarne X6: Ethernet 10/100 TP X28: zasilanie X9: karta SIM 2 X7: RS22 serwisowy [122] zacisk PE Konfiguracja i diagnostyka Konfiguracja i diagnostyka zdalna i lokalna sterowników odbywa się przez dedykowany program konfiguracyjny pconfig. Diagnostyka sterowników jest możliwa również przez interfejs WWW, wiadomości SMS oraz protokoły telemechaniki lub protokół SNMP v, umożliwiające podłączenie sterowników do systemu monitorowania sieci telekomunikacyjnej. Powyższe funkcje są realizowane za pośrednictwem Ethernetu oraz przez sieć GPRS/UMTS/LTEPN. SO5SR521

3 Funkcje telemechaniki i zabezpieczeniowe Sterowniki serii SO5SRxx, SO5SRxx, SO5SR5xx realizują wymagane funkcje telemechaniki i funkcje zabezpieczeniowe dla sygnalizatora i analizatora przepływu prądów zwarciowych w sieciach o różnym sposobie pracy punktu neutralnego, tzn. kompensowanych, uziemionych przez rezystor lub izolowanych. Stany wszystkich wejść, wartości pomiarów oraz sygnalizaja zwarć są przesyłane zdarzeniowo lub mogą być odczytywane cyklicznie przez system nadzoru SCD. W zależności od wersji urządzenia detekcja zwarć międzyfazowych i zwarć doziemnych dla każdego sygnalizatora zwarć, odbywa się na podstawie pomiarów: ˇ trzech prądów fazowych z przekładników prądowych, cewek Rogowskiego lub innych przetworników prądowych i prądu I0 ˇ trzech napięć fazowych z wykorzystaniem dzielników pojemnościowych w izolatorach, sensorów napięcia lub przekładników napięciowych i napięcia U0 Na elewacji urządzeń umieszczone są dwa przyciski związane z funkcjonalnością sygnalizatora zwarć: ˇ TEST do wywołania testu poprawności działania sygnalizatora z równoczesnym wysłaniem informacji do systemu SCD ˇ KS. do kasowania sygnalizacji zwarcia W sterownikach dostępne są następujące moduły zabezpieczeniowe: SKRÓT NZW MODUŁU ZBEZEPIECZENIOWEGO SYMBOL I1NP I1 >> I2NP I2 >> INP I > nadprądowy ziemnozwarciowy I0> nadprądowy ziemnozwarciowy kierunkowy I0K> ziemnozwarciowy admitancyjny Y0> ziemnozwarciowy konduktancyjny G0 G0> ziemnozwarciowy susceptancyjny B0> I0NP PKIER PNY PNG PNB moduły zabezpieczeniowe dostępne tylko w przypadku pomiarów trzech prądów i trzech napięć fazowych Dla każdego sygnalizatora zwarć, sterowniki posiadają cztery banki nastaw co znacznie ułatwia obsługę zwłaszcza w warunkach konieczności dokonywania zmian konfiguracji sieci elektroenergetycznej. SO5SR521 Rejestrator zdarzeń Rejestrator zakłóceń Sterowniki wyposażone zostały w wielokanałowy rejestrator zakłóceń. Przebiegi analogowe zakłóceń są rejestrowane w nieulotnej pamięci w standardzie COMTRDE i mogą być odczytywane lokalnie lub zdalnie, przez łącze inżynierskie. DK/F/SO52v21UT/PL/0116/.0 Jest to dziennik dostępny za pomocą programu konfiguracyjnego pconfig oraz w systemie dyspozytorskim SCD. W dzienniku odnotowywane są wszystkie zdarzenia, związane z nadzorowanym obiektem. Znacznik czasu, nadawany z rozdzielczością 1ms, pozwala na dokonywanie analiz działań wykonywanych zarówno podczas normalnej eksploatacji, obejmującej załączenia i wyłączenia, zmiany banków nastaw, zmiany konfiguracji, itp. jak i sytuacjach awaryjnych.

4 Bezpieczeństwo Cyber security Rozwiązania Cyber security zastosowane w sterownikach oparte zostały na rekomendacjach ENIS, NIST, BDEW, BlueCrypt. Implementacja mechanizmów bezpieczeństwa jest zgodna z PNEN 6251, IEEE P1686, PNISO/IEC 27001, BDEW White Paper Requirement for Secure Control and Telecommunication Systems". Mechanizmy te obejmują: ˇ ochronę komunikacji ˇ kontrolę dostępu ˇ ochronę danych wrażliwych ˇ logowanie/monitorowanie aktywności użytkowników Poszczególne funkcjonalności są konfigurowane za pomocą programu konfiguracyjnego pconfig. Komunikacja z systemami SCD Sterowniki mogą komunikować się z systemem SCD za pomocą wbudowanego modemu G LTE, sieci Ethernet lub przez szeregowe łącza RS85, RS22 i RS22, obsługując różnorodne protokoły komunikacyjne. Do komunikacji z systemami SCD standardowo wykorzystywane są protokoły: DNP.0 lub PNEN Sterowniki dostosowane są również do współpracy z systemem TETR. Zewnętrzny terminal radiowy systemu TETR można podłączyć do sterownika korzystając z łącza szeregowego. Jest wtedy zapewniona jednoczesna, równoległa komunikacja z systemem SCD w łączności TETR oraz GPRS/UMTS/ LTEPN. Dane techniczne przykładowego sterownika SO5SR21 Zasilanie zasilanie PNEN pobór mocy WRTOŚĆ 20/+20% 2V DCx 10W ILOŚĆ UWGI Wejścia i wyjścia ) RODZJ Y NPIĘCIOWO/PRĄDOWE 2V / m 16 wyjścia sterownicze 2V / 0,5 pomiarowe napięciowe 2,5V) pomiarowe prądowe 1mV/1 ilość wejść/wyjść jest zależna od wersji urządzenia do współpracy z kondensatorem o pojemności od 20pF do 1pF zabudowanym w izolatorze Warunki środowiskowe Poniższa tabela określa warunki środowiskowe sterowników: ) 5) CZYNNIK WRTOŚĆ zakres temperatury pracy PNEN klasa C2 PNEN klasa C 25 C 55 C wykonanie standardowe 25 C 65 C wykonanie B 5) wilgotność względna PNEN klasa C1 5 95% ciśnienie atmosferyczne PNEN kPa m stopień szczelności, bez dodatkowych zabezpieczeń PNEN IP51 klasa C2 o rozszerzonym zakresie temperatury wykonanie w wersji specjalnej B należy uzgodnić z producentem SO5SR521

5 Kompatybilność elektromagnetyczna (EMC) Sterowniki w zakresie emisji i odporności EMC spełniają wymagania dla typowego środowiska elektrycznego klasy B wg. PNEN :201P. Urządzenia spełniają że normy PNEN w zakresie EMC dla odporności w środowiskach przemysłowych oraz PNEN w zakresie emisji. Emisja 6) emisja promieniowania poniżej 1GHz CISPR 11 wg PNEN dB6) 7dB6) ZKRES 0 20MHz MHz (µv/m.) quasi szczyt Port obudowy WRTOŚĆ NRŻENI odporność na pole magnetyczne PNEN /m ciągle odporność na pole elektromagnetyczne PNEN V/m odporność na wyładowania elektrostatyczne PNEN kV stykowo 8kV przez powietrze Port zasilania 2V odporność na udary 1,2/50µs PNEN odporność na szybkie zaburzenia wiązkowe PNEN WRTOŚĆ NRŻENI 2kV linia do uziomu 2 1kV linia do linii V/m Port uziemienia WRTOŚĆ NRŻENI odporność na szybkozmienne stany przejściowe PNEN kV wart. szczytowej B odporność na zakłócenia przewodzone indukowane przez pola o częstotliwości radiowej PNEN V Odporność mechaniczna Sterowniki są przeznaczone do pracy w warunkach środowiskowych w obecności narażeń mechanicznych, zgodnie z normami PNEN , PNEN , PNEN amplit. przemieszczenia dla wibracji sinusoidalnych przyspieszenia dla wibracji sinusoidalnych SO5SR521 WRTOŚĆ 0,05mm PNEN klasa 1 przyspieszenia maks. dla udarów pojedynczych 0,5g (g=9,81m/s 5g/11ms Wytrzymałość izolacji wytrzymałość elektryczna PNEN kV / RMS 1min VW2 wytrzymałość udarowa PNEN kV / 1.25μs VW2 DK/F/SO5SRXXX/PL/1117/1.
