SO-52v11-eME. analizator jakości energii z funkcją rejestratora. Zastosowanie

Transkrypt

1 SO-52v11-eME analizator jakości energii z funkcją rejestratora Zastosowanie Analizator Jakości Energii SO-52v11-eME mierzy i oblicza wymagane wielkości dla oceny jakości energii zgodnie z najnowszą normą PN-EN 50160, rozporządzeniami, instrukcjami, umowami i wytycznymi. Analizator można stosować we wszystkich typach rozdzielni elektroenergetycznych i instalacjach przemysłowych, w których wymagana jest ciągła ocena jakości energii elektrycznej, rejestracja zaburzeń oraz identyfikacja ich przyczyn. Urządzenie jest zaprojektowane do pracy w trudnych warunkach środowiskowych. Funkcjonalność Pomiary i obliczenia do oceny jakości energii są wykonywane w klasie A, zgodne z najnowszą edycją normy PN-EN , w jednym lub w dwóch synchronicznie pracujących kanałach. Jeden kanał obejmuje 4 wejścia pomiaru napięcia i 4 wejścia prądu. W wersji jednokanałowej lub dwukanałowej wszystkie wejścia pomiarowe są jednocześnie próbkowane. SO-52v11-eME jest przeznaczony do pomiaru wielkości i obliczania parametrów wymaganych do oceny jakości energii w polach rozdzielni elektroenergetycznych, zgodnie z obowiązującymi normami, wytycznymi i uzgodnieniami. Unikalną cechą analizatora jest wbudowana funkcja rejestratora zdarzeń z ciągłą rejestracją i analizą zaburzeń typu transients oraz możliwość transmisji różnych danych jednocześnie do kilku odbiorców. Analizator także analizuje i rejestruje zdarzenia wynikające z przekroczeń parametrów, zdefiniowane wg odnośnych norm lub konfigurowanych progów. Dane pomiarowe lub obliczenia są przechowywane w pamięci analizatora przez co najmniej 40 dni. Są one zapisywane w plikach typu COMTRADE lub PQDIF i przesyłane poprzez łącze Ethernet, RS lub połączenie GPRS do serwera danych jakości energii. SO-52v11-eME posiada kilka sieciowych światłowodowych kanałów komunikacyjnych, umożliwiających przesyłanie danych do centralnego systemu oceny jakości energii oraz współpracę w trybie on-line z systemami SCADA i DCS.

2 Komunikacja Urządzenie współpracuje poprzez bezpieczne połączenia sieciowe w technologii Ethernet lub GPRS/LTE ze zdalnym lub lokalnym serwerem SYNDIS PQ z zainstalowanym oprogramowaniem do oceny jakości energii lub innymi systemami tego typu. Możliwe jest także stosowanie połączeń w standardzie RS-485. Analizator SO-52v11-eME może być powiązany z innymi urządzeniami automatyki stacyjnej w standardzie PN-EN lub dowolnym innym protokole komunikacyjnym. Urządzenie współpracuje on-line z systemami SCADA stacji energetycznych i Centrów Nadzoru oraz z systemami (DCS) farm wiatrowych. Konfiguracja Przyjazne oprogramowanie konfiguracyjne umożliwia łatwe, lokalne lub zdalne ustawienie parametrów pracy analizatora. Konfigurowalne są parametry wyzwalania dla funkcji rejestracji, progi pobudzenia dla wykrywania szybkich zaburzeń transients, zakresy wejściowe, mierzone parametry oraz rodzaje ich agregacji. Analizator można skonfigurować dla oceny jakości energii w jednym lub w dwóch kanałach pomiarowych, po 4 prądy i 4 napięcia w każdym kanale. Charakterystyka pomiar i rejestracja parametrów jakości energii w klasie A, wg najnowszej normy wykrywanie i rejestracja szybkich zaburzeń transients zdalna lub lokalna współpraca z serwerem analizy jakości energii ocena jakości energii dla czterech napięć i czterech prądów - w wersji jednokanałowej ocena jakości energii dla ośmiu napięć i ośmiu prądów - w wersji dwukanałowej możliwość opcjonalnej konfiguracji dla analizy napięć, prądów, szybkich zaburzeń format COMTRADE lub PQDIF dla zbiorów danych o definiowanym czasie agregacji elastyczna konfiguracja pomiarów funkcja miernika, przesyłanie danych on-line do systemu stacyjnego w dowolnym standardzie opcjonalny pomiar mocy w klasie 0,2S wg PN-EN możliwość koncentracji danych z innych układów i urządzeń pomiarowych konfigurowalne progi zdarzeń od przekroczeń parametrów jakości energii praca wewnętrznej pamięci analizatora w trybie cyklicznym lub liniowym współpraca on-line z każdym systemem stacyjnym w PN-EN 61850, DNP3.0 lub innym protokole możliwość instalacji w każdym rodzaju pola stacji elektroenergetycznej rozbudowane możliwości komunikacyjne, kanał Ethernet, GPRS, RS-485 synchronizacja czasu z serwera NTP z dokładnością 10ms lub GPS z dokładnością 40s konfigurowalna, wewnętrzna pamięć danych o pojemności 4GB zdalna i lokalna wymiana oprogramowania wewnętrznego i konfiguracji dziennik zdarzeń rejestrujący pracę urządzenia funkcja oscyloskopu i wykres wskazowy do kontroli poprawności instalacji Zgodność z normami PN-EN PN-EN PN-EN PN-EN PN-EN PN-EN PN-EN PN-EN w zakresie oceny parametrów jakości energii elektrycznej dla przyjętych metod pomiaru i oceny jakości energii w klasie A w zakresie pomiarów harmonicznych i interharmonicznych w zakresie zgodności z metodologią pomiarów migotania światła właściwości EMC w zakresie klasy A dla czwartego stopnia poziomów narażeń dla klasy C2 warunków środowiskowych i klasy Cm narażeń mechanicznych współpraca z urządzeniami SAS komunikacja z systemami stacyjnymi

3 Pomiary i obliczenia częstotliwość sieciowa z niepewnością pomiaru Δf= ±0,005Hz napięcia i prądy z niepewnością pomiaru ΔU= ±0,06% Un i ΔI= ±0,06% In współczynnik migotania (Pst, Plt), niepewność pomiaru zgodnie z normą PN-EN harmoniczne napięcia i prądu do 50-go rzędu, niepewność pomiaru zgodnie z normą PN-EN , klasa I interharmoniczne napięcia i prądu, niepewność pomiaru zgodnie z normą PN-EN , klasa I współczynnik THD oraz TIHD dla napięcia i prądu, współczynnik TDD asymetria dla składowej zerowej i przeciwnej; niepewność pomiaru ΔU0=±0,05% U1 i ΔU2=±0,05% U1 składowe symetryczne napięcia i prądów wartość napięć sygnalizacyjnych w transmisji po liniach zasilania przerwy, zapady i wzrosty napięcia, udary prądu odchylenia napięcia w górę iwdół szybkie zmiany napięcia (RVC) moce czynne, bierne i pozorne, trójfazowe, współczynniki mocy, tg moce oraz kąty harmonicznych napięcia i prądu współczynnik K-Factor obliczany wg IEEE C oraz Factor k obliczany wg BS 7821 Wejścia i wyjścia dwustanowe Identyfikowane są stany 16 wejść dwustanowych. Wejścia te można wykorzystać do akwizycji stanów urządzeń lub do wyzwalania rejestracji. 4 wyjścia sygnalizacyjne są przeznaczone do sygnalizacji stanów lub zaburzeń w sieci. Funkcjonalność wejść i wyjść jest konfigurowana przez użytkownika. Mogą one być wykorzystane między innymi do wprowadzania stanu niektórych łączników do systemu oceny JEE. Wykonanie Konstrukcja modułowa 6U do montażu natablicowego lub w stojakach. Możliwość wykonania z terminalem sygnalizacyjnym i plombowaną osłoną ograniczającą dostęp do złącz urządzenia. RS-232 serwisowy RS-485 Diody sygnalizacyjne zasilacza Ethernet TP 4 x Ethernet Fx Stan urządzenia wyjście Zasilanie RS ,4 RS-232 Wyjścia sterujące Wejścia dwustanowe Wejścia pomiarowe

4 Dane techniczne Charakterystyka urządzenia Obudowa obudowa 6U Zakres pomiaru napięcia(*) 4 x 0-57,7/100V AC lub 230V AC Zakres pomiaru prądu(*) 4 x 0-1A lub 0-5A Przeciążenia napięciowe ciągłe 3x nominalny zakres Przeciążenia prądowe chwilowe 100x lub 20x nominalny zakres Pomiar i rejestracja transient próbkowanie 2,5MHz Parametry JEE próbkowanie 12,8kHz Zasilanie podstawowe i rezerwowe Podstawowe napięcie zasilania Up Rezerwowe napięcie zasilania Ur Opcjonalne zasilanie Pobór mocy Kompatybilność elektromagnetyczna PARAMETR STANDARD POZIOM TESTU Wyładowania elektrostatyczne (ESD) PN-EN poziom 4 15kV - powietrzne, 8kV - kontaktowe, kl. A Odporność na pola elektromagnetyczne PN-EN poziom 4 10V/m 80MHz, 80MHz..1GHz 80%, kl. A Odporność udarowa 1,2/50 8/20 μs PN-EN poziom 4 4,0 kvp, kl. A Odporność na zaburzenia przewodzone PN-EN poziom 4 kl. A Odporność na szybkie stany przejściowe PN-EN poziom 4 ±4,0 kv, kl. A Odporność na pola magnetyczne PN-EN kl. A Zapady napięcia PN-EN % dla t = 1s, kl. A Emisja elektromagnetyczna PN-EN MHz f 1 GHz, kl. A Wytrzymałość izolacji 220V DC, +15/-20% 230/220V AC/DC, +15/-20% 2448V DC 20VA Wykonanie Wejścia dwustanowe Wyjścia sygnalizacyjne Rejestrator wewnętrzny Kanały transmisji Łącza sieciowe Modem PARAMETR NORMA POZIOM Wytrzymałość elektryczna PN-EN ,5kV/1min/RMS Wytrzymałość udarowa PN-EN kV/1,2/50μs Warunki pracy i przechowywania PARAMETR Temperatura pracy: -20 o C do 55 o C Temperatura przechowywania: -40 o C do 70 o C Ochrona przed wnikaniem wody i pyłu Wilgotność Wibracje NORMA PN-EN grupa III PN-EN klasa C3 PN-EN PN-EN klasa Cm PN-EN klasa Cm jedno lub dwukanałowe 16/32 wejść 24V lub 220V DC 4 wyjścia 0,2A/220V DC 4GB 1x RS-485, 1x RS-232 4x 100MB FX, 1x 100MB TP GSM/GPRS (opcjonalnie) (*) w wersji jednokanałowej SO-52v11-eME mierzy napięcie i prąd za pomocą jednego modułu pomiarowego 4xU oraz 4xI. W wersji dwukanałowej instalowane są dwa takie moduły. POZIOM TESTU (-20 o C do 55 o C), test 96-godzinny IP % Czas trwania półsinusoidy 11 [ms] max. przyspieszenie 300 [m/s 2 ]

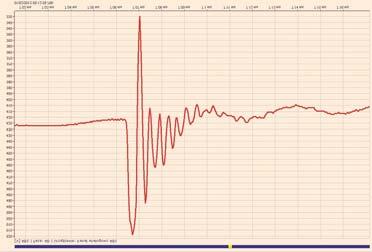

5 Przykłady zastosowań analizatora SO-52v11-eME SO-52v11-eME-1; jeden kanał pomiarowy dla napięcia i prądu, jeden moduł oceny jakości energii X1:U Złącze napięciowe MPL-416-w.014 Złącze prądowe X2:I UL1 UL2 UL3 U1 I L1 I L2 I L3 I 1 N L1 L2 L3 Dodatkowe napięcie Dodatkowy prąd Linia SO-52v11-eME-2; dwa kanały pomiarowe dla napięcia i prądu, dwa synchroniczne moduły oceny jakości energii w jednym analizatorze MPL-416-w.014 MPL-416-w.014 X1:U X2:I X1:U X2:I U L1 -U L3 I L1 -I L3 U L1 -U L3 I L1 -I L3 N L1 L2 L3 pierwszy kanał pomiarowy Linia 1 N L1 L2 L3 drugi kanał pomiarowy Linia 2 Rejestracja zaburzeń typu transients 50µ s
