1 Sterownik modułowy Smart Grid Specyfikacja techniczna Wersja dokumentu: 01i00 Aktualizacja:

2 Bezpieczeństwo Obudowa urządzenia musi być prawidłowo uziemiona. Na złączach mogą pojawić się niebezpieczne napięcia przy braku napięcia pomocniczego (zasilania). Należy przestrzegać krajowych i branżowych przepisów bezpieczeństwa podczas montażu i eksploatacji W przypadku zmian konfiguracyjnych w urządzeniu należy podjąć niezbędne środki zaradcze w celu uniknięcia niezamierzonego zadziałania. Eksploatacja uszkodzonego urządzenia może skutkować niewłaściwym działaniem zabezpieczanego obiektu co może prowadzić do zagrożenia życia lub zdrowia. Właściwa i bezawaryjna praca urządzenia wymaga odpowiedniego transportu, przechowywania, montażu, instalowania i uruchomienia, jak również prawidłowej obsługi, konserwacji i serwisu. Montaż i obsługa urządzenia może być wykonywana jedynie przez odpowiednio przeszkolony personel. Uwagi Zastrzega się prawo zmian w urządzeniu Urządzenie do nadzoru i kontroli w obiektach przemysłowych Pozostałe dokumenty dotyczące urządzenia można pobrać ze strony energetyka.itr.org.pl

3 Spis treści: 1. Wprowadzenie Symbole Informacje ogólne Przeznaczenie urządzenia.... Testy funkcjonalne Dyrektywy WE i normy zharmonizowane.... Parametry techniczne Obwody wejściowe Obwody wejściowe prądowe Obwody wejściowe składowej zerowej prądu Obwody wejściowe napięciowe Wejścia dwustanowe Obwody wyjściowe Wyjścia dwustanowe Zasilanie Zegar Warunki środowiskowe Stopień ochrony Złącza Komunikacja Masa i wymiary Oprogramowanie narzędziowe Wymiary urządzenia Moduły Moduł C Moduł C12 / modem GSM Moduł C1 / modem GSM Moduł B Moduł B Moduł B Moduł B Moduł E Moduł E Moduł E Moduł E Moduł E Moduł A Moduł A Moduł A Moduł A Moduł PS Moduł PS Moduł UPS Moduł UPS Uwagi producenta Konserwacja, przeglądy, naprawy Przechowywanie i transport Miejsce instalacji Utylizacja Gwarancja i serwis Kontakt... 0 IU_SEM_SPECIFICATION_01i00 / 0

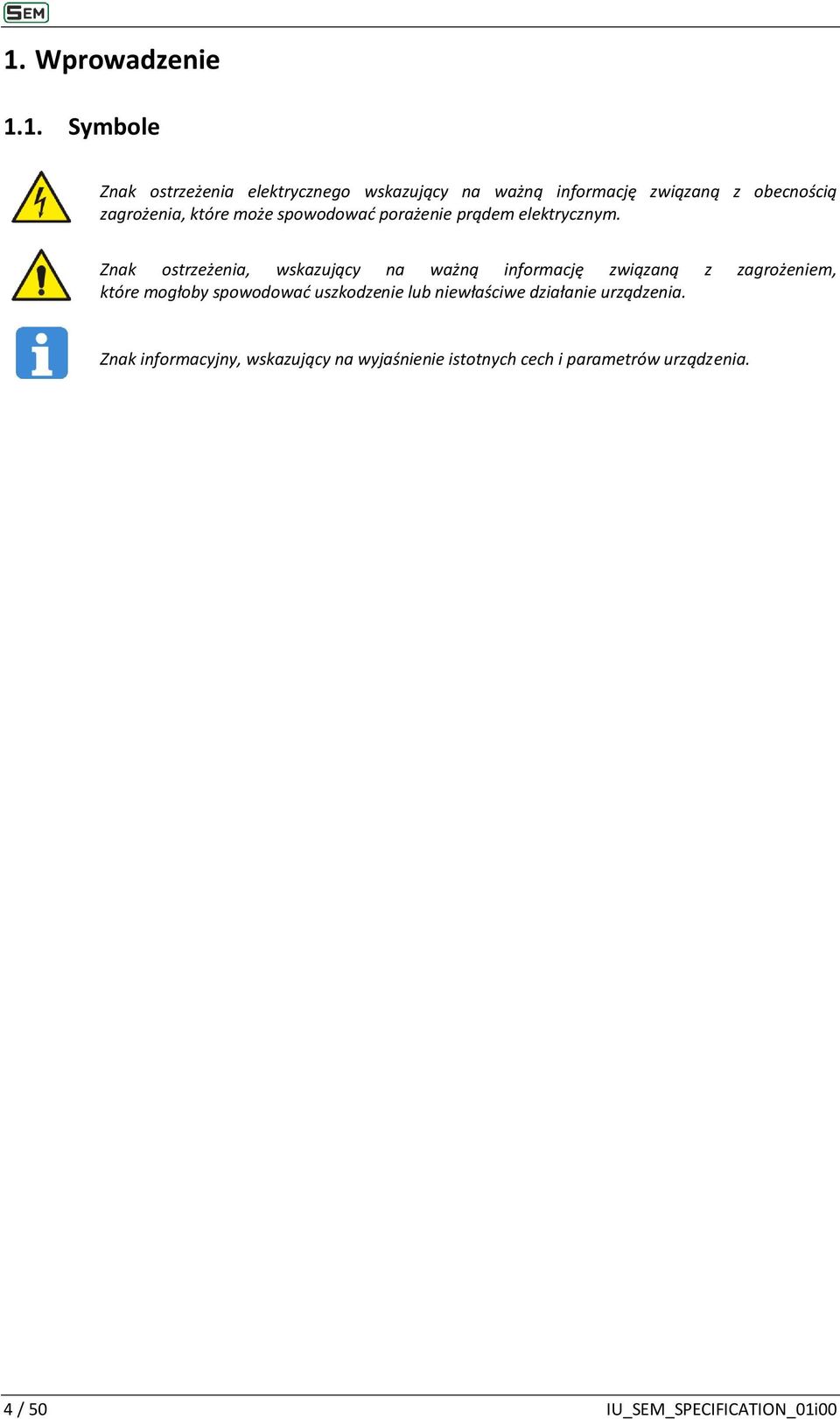

4 1. Wprowadzenie 1.1. Symbole Znak ostrzeżenia elektrycznego wskazujący na ważną informację związaną z obecnością zagrożenia, które może spowodować porażenie prądem elektrycznym. Znak ostrzeżenia, wskazujący na ważną informację związaną z zagrożeniem, które mogłoby spowodować uszkodzenie lub niewłaściwe działanie urządzenia. Znak informacyjny, wskazujący na wyjaśnienie istotnych cech i parametrów urządzenia. / 0 IU_SEM_SPECIFICATION_01i00

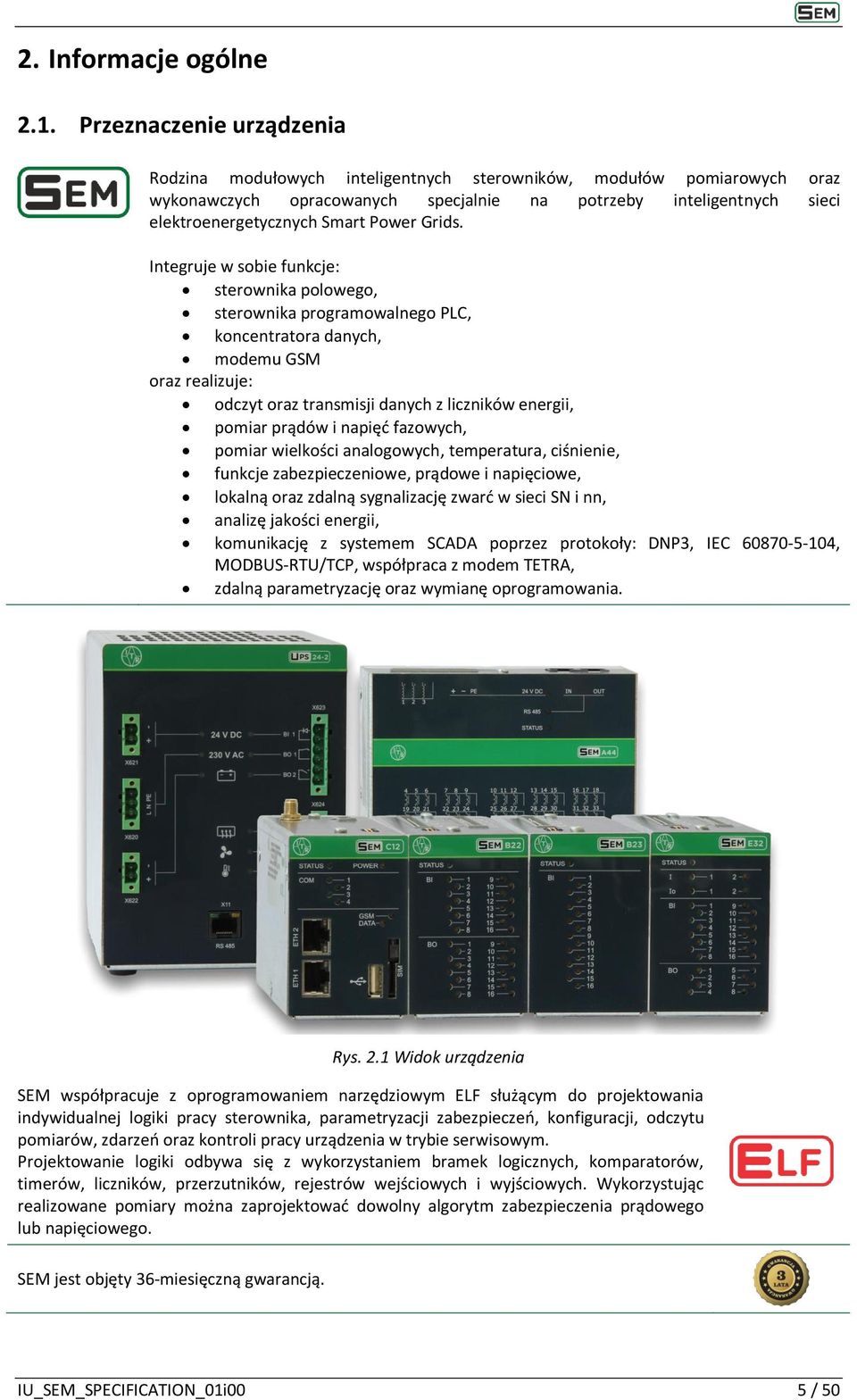

5 2. Informacje ogólne 2.1. Przeznaczenie urządzenia Rodzina modułowych inteligentnych sterowników, modułów pomiarowych oraz wykonawczych opracowanych specjalnie na potrzeby inteligentnych sieci elektroenergetycznych Smart Power Grids. Integruje w sobie funkcje: sterownika polowego, sterownika programowalnego PLC, koncentratora danych, modemu GSM oraz realizuje: odczyt oraz transmisji danych z liczników energii, pomiar prądów i napięć fazowych, pomiar wielkości analogowych, temperatura, ciśnienie, funkcje zabezpieczeniowe, prądowe i napięciowe, lokalną oraz zdalną sygnalizację zwarć w sieci SN i nn, analizę jakości energii, komunikację z systemem SCADA poprzez protokoły: DNP, IEC , MODBUS-RTU/TCP, współpraca z modem TETRA, zdalną parametryzację oraz wymianę oprogramowania. Rys. 2.1 Widok urządzenia SEM współpracuje z oprogramowaniem narzędziowym ELF służącym do projektowania indywidualnej logiki pracy sterownika, parametryzacji zabezpieczeń, konfiguracji, odczytu pomiarów, zdarzeń oraz kontroli pracy urządzenia w trybie serwisowym. Projektowanie logiki odbywa się z wykorzystaniem bramek logicznych, komparatorów, timerów, liczników, przerzutników, rejestrów wejściowych i wyjściowych. Wykorzystując realizowane pomiary można zaprojektować dowolny algorytm zabezpieczenia prądowego lub napięciowego. SEM jest objęty -miesięczną gwarancją. IU_SEM_SPECIFICATION_01i00 / 0

6 . Testy funkcjonalne.1. Dyrektywy WE i normy zharmonizowane Dyrektywy WE: kompatybilności elektromagnetycznej (EMC) 200/108/WE (201/0/WE od ); urządzeń elektrycznych niskonapięciowych (LVD) 200/9/WE (201//WE od ); radiowych i telekomunikacyjnych urządzeń końcowych (RTTE) 1999//WE (201//WE od ). Tabela.1 Normy zharmonizowane z dyrektywami EMC i LV, ogólne i w zakresie elektroenergetycznej automatyki zabezpieczeniowej EAZ Nr. normy PN-EN : PN-EN 02-2:201 w zakresie obwodów EAZ PN-EN 111-2:2008 PN-EN 02-2:201 w zakresie obwodów EAZ Tytuł normy Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych -- Część 2-201: Wymagania szczegółowe dotyczące urządzeń sterowania Przekaźniki pomiarowe i urządzenia zabezpieczeniowe -- Część 2: Wymagania bezpieczeństwa wyrobu Sterowniki programowalne -- Część 2: Wymagania i badania dotyczące sprzętu Przekaźniki pomiarowe i urządzenia zabezpieczeniowe -- Część 2: Wymagania dotyczące kompatybilności elektromagnetycznej W zakresie zastosowanego modułu łączności wyrób jest zgodny z następującymi normami: Tabela.2 Normy zharmonizowane z dyrektywą RTTE Nr. normy PN-ETSI EN V9.02 PN-ETSI EN V.2.1 PN-ETSI EN V.2.1 PN-ETSI EN V1.8.1 PN-ETSI EN V1..1 PN-ETSI EN V1..1 PN-EN 090-1:200 + A11: A1: A12:2011 Tytuł normy Kompatybilność elektromagnetyczna i zagadnienia widma radiowego (ERM) (RTTE art..2) Kompatybilność elektromagnetyczna i zagadnienia widma radiowego (ERM) - - Norma kompatybilności elektromagnetycznej (EMC) dotycząca urządzeń i systemów radiowych (RTTE art..1b) Urządzenia techniki informatycznej -- Bezpieczeństwo (RTTE art..1a) / 0 IU_SEM_SPECIFICATION_01i00

7 . Parametry techniczne.1. Obwody wejściowe.1.1. Obwody wejściowe prądowe Przekładniki prądowe Prąd znamionowy In Obciążalność prądowa długotrwała Obciążalność prądowa jednosekundowa Obciążalność prądowa dynamiczna Pobór mocy przy prądzie znamionowym Zakres pomiaru Przetworniki prądowe CR/CRR Prąd znamionowy In Obciążalność prądowa długotrwała Obciążalność prądowa jednosekundowa Rezystancja obwodu pomiarowego Zakres pomiaru A In 100 In 20 In < 0, VA/ fazę 0 In 20 A 1000 A 10 A 80 A 2 A 200 A 80 kω 1000 A RMS S [ mv/a ] współczynnik przetwarzania (czułość) f = 0 Hz 1,0 1,0 Dodatkowe informacje dotyczące przetworników CR i CRR na stronie energetyka.itr.org.pl Obwody wejściowe składowej zerowej prądu Prąd znamionowy I0n Obciążalność prądowa długotrwała Obciążalność prądowa jednosekundowa Pobór mocy przy prądzie znamionowym Zakres pomiaru.1.. Obwody wejściowe napięciowe Napięcie znamionowe Un Napięcie znamionowe Uon Wytrzymałość napięciowa Pobór mocy przy napięciu znamionowym Zakres pomiaru Un Zakres pomiaru Uon 1 A I0n 0 I0n < 0,2 VA I0n 100/ V 100 V < 2, Un < 0,2 VA 2 Un 2 U0n.1.. Wejścia dwustanowe Napięcie znamionowe Minimalne napięcie pobudzenia Maksymalne napięcie odwzbudzenia Pobór prądu przed pobudzeniem Pobór prądu po pobudzeniu 12-0 V DC 12 V DC 8 V DC < 8 ma ma.2. Obwody wyjściowe IU_SEM_SPECIFICATION_01i00 / 0

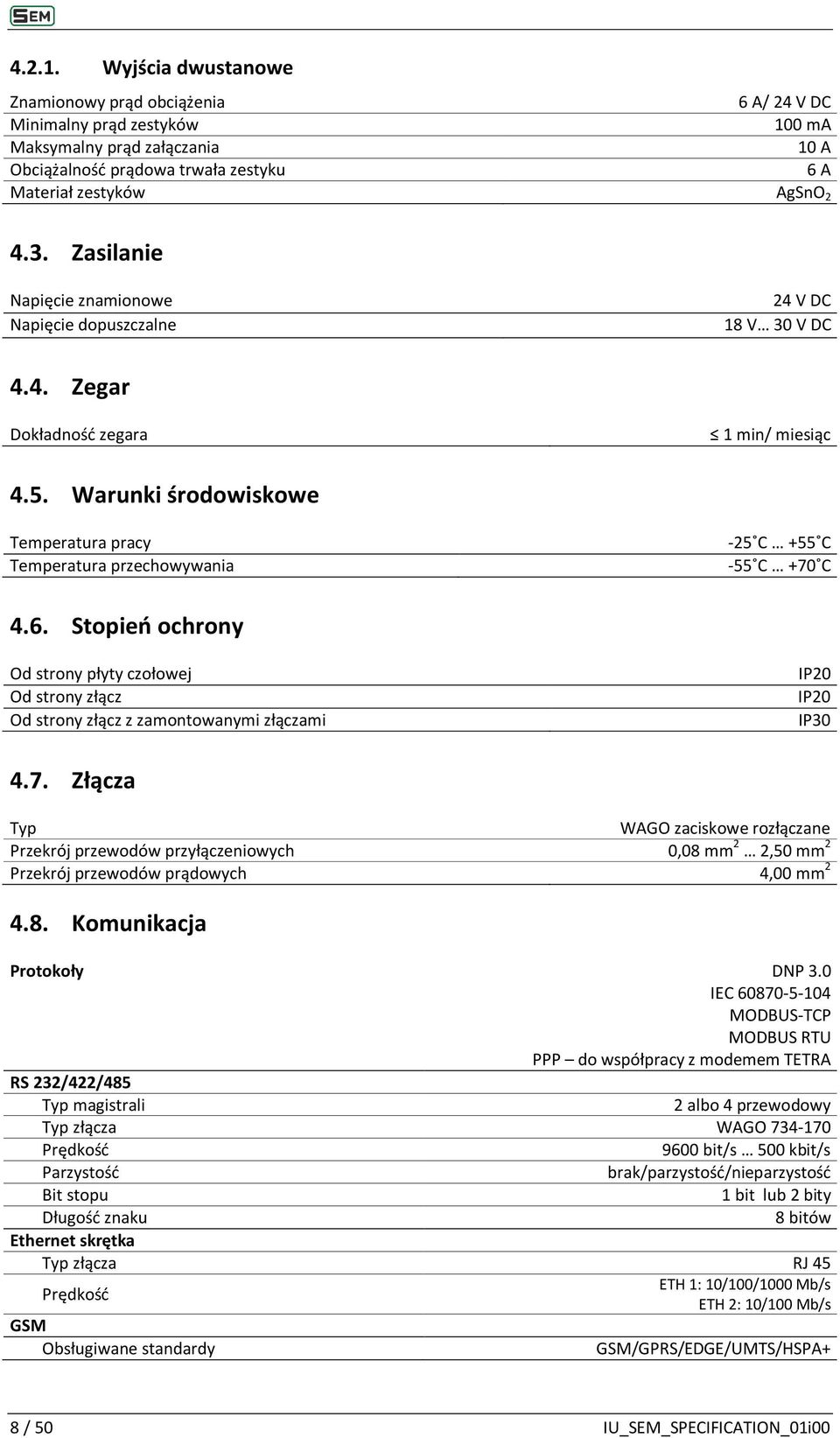

8 .2.1. Wyjścia dwustanowe Znamionowy prąd obciążenia A/ 2 V DC Minimalny prąd zestyków 100 ma Maksymalny prąd załączania 10 A Obciążalność prądowa trwała zestyku A Materiał zestyków AgSnO 2.. Zasilanie Napięcie znamionowe Napięcie dopuszczalne 2 V DC 18 V 0 V DC.. Zegar Dokładność zegara 1 min/ miesiąc.. Warunki środowiskowe Temperatura pracy Temperatura przechowywania -2 C + C - C +0 C.. Stopień ochrony Od strony płyty czołowej Od strony złącz Od strony złącz z zamontowanymi złączami IP20 IP20 IP0.. Złącza Typ WAGO zaciskowe rozłączane Przekrój przewodów przyłączeniowych 0,08 mm 2 2,0 mm 2 Przekrój przewodów prądowych,00 mm 2.8. Komunikacja Protokoły DNP.0 IEC MODBUS-TCP MODBUS RTU PPP do współpracy z modemem TETRA RS 22/22/8 Typ magistrali 2 albo przewodowy Typ złącza WAGO -10 Prędkość 900 bit/s 00 kbit/s Parzystość brak/parzystość/nieparzystość Bit stopu 1 bit lub 2 bity Długość znaku 8 bitów Ethernet skrętka Typ złącza RJ Prędkość GSM Obsługiwane standardy ETH 1: 10/100/1000 Mb/s ETH 2: 10/100 Mb/s GSM/GPRS/EDGE/UMTS/HSPA+ 8 / 0 IU_SEM_SPECIFICATION_01i00

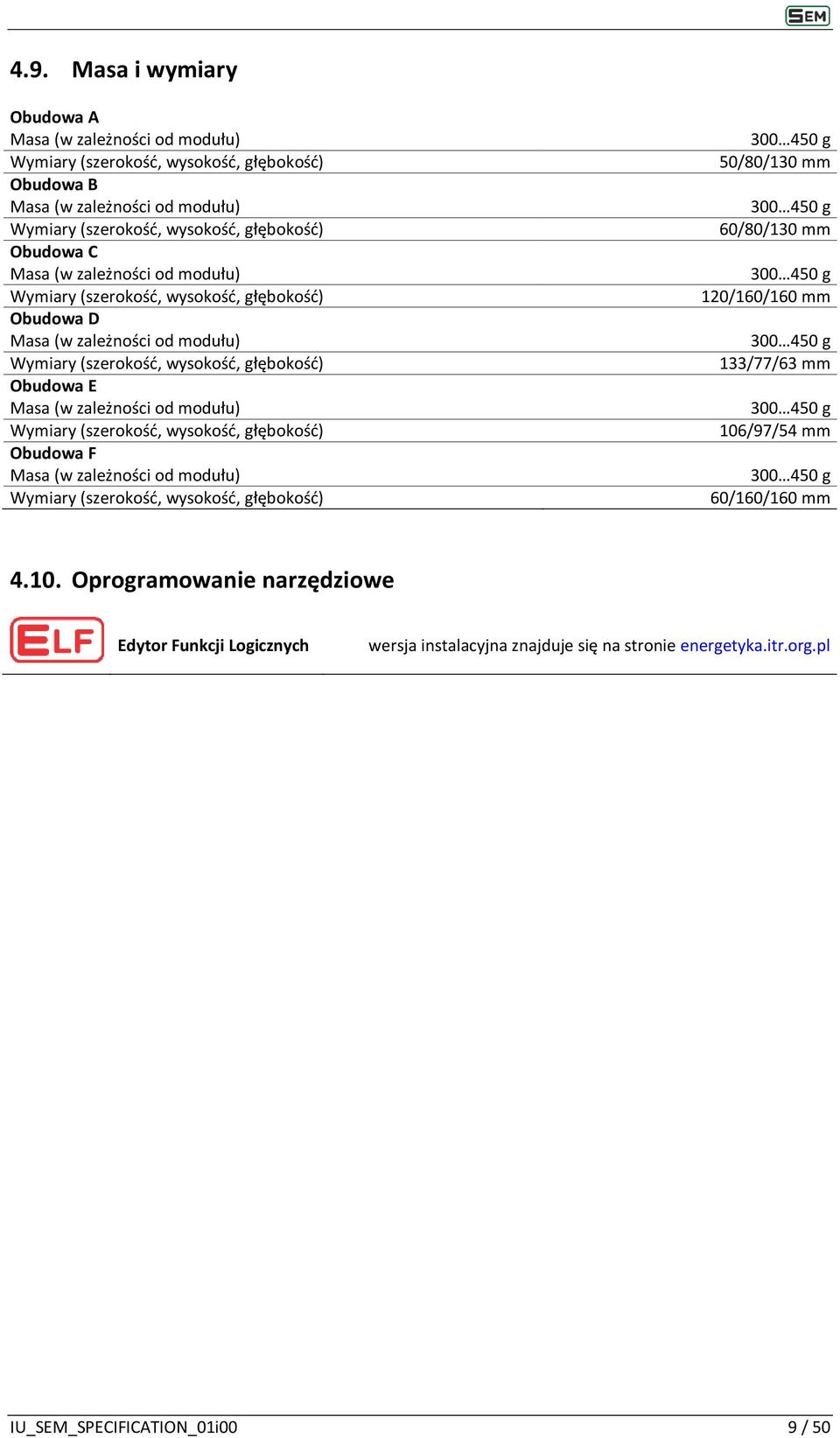

9 .9. Masa i wymiary Obudowa A Masa (w zależności od modułu) Obudowa B Masa (w zależności od modułu) Obudowa C Masa (w zależności od modułu) Obudowa D Masa (w zależności od modułu) Obudowa E Masa (w zależności od modułu) Obudowa F Masa (w zależności od modułu) 00 0 g 0/80/10 mm 00 0 g 0/80/10 mm 00 0 g 120/10/10 mm 00 0 g 1// mm 00 0 g 10/9/ mm 00 0 g 0/10/10 mm.10. Oprogramowanie narzędziowe Edytor Funkcji Logicznych wersja instalacyjna znajduje się na stronie energetyka.itr.org.pl IU_SEM_SPECIFICATION_01i00 9 / 0

10 . Wymiary urządzenia Rys.1. Wymiary obudowy A Rys.. Wymiary obudowy C 10 / 0 IU_SEM_SPECIFICATION_01i00

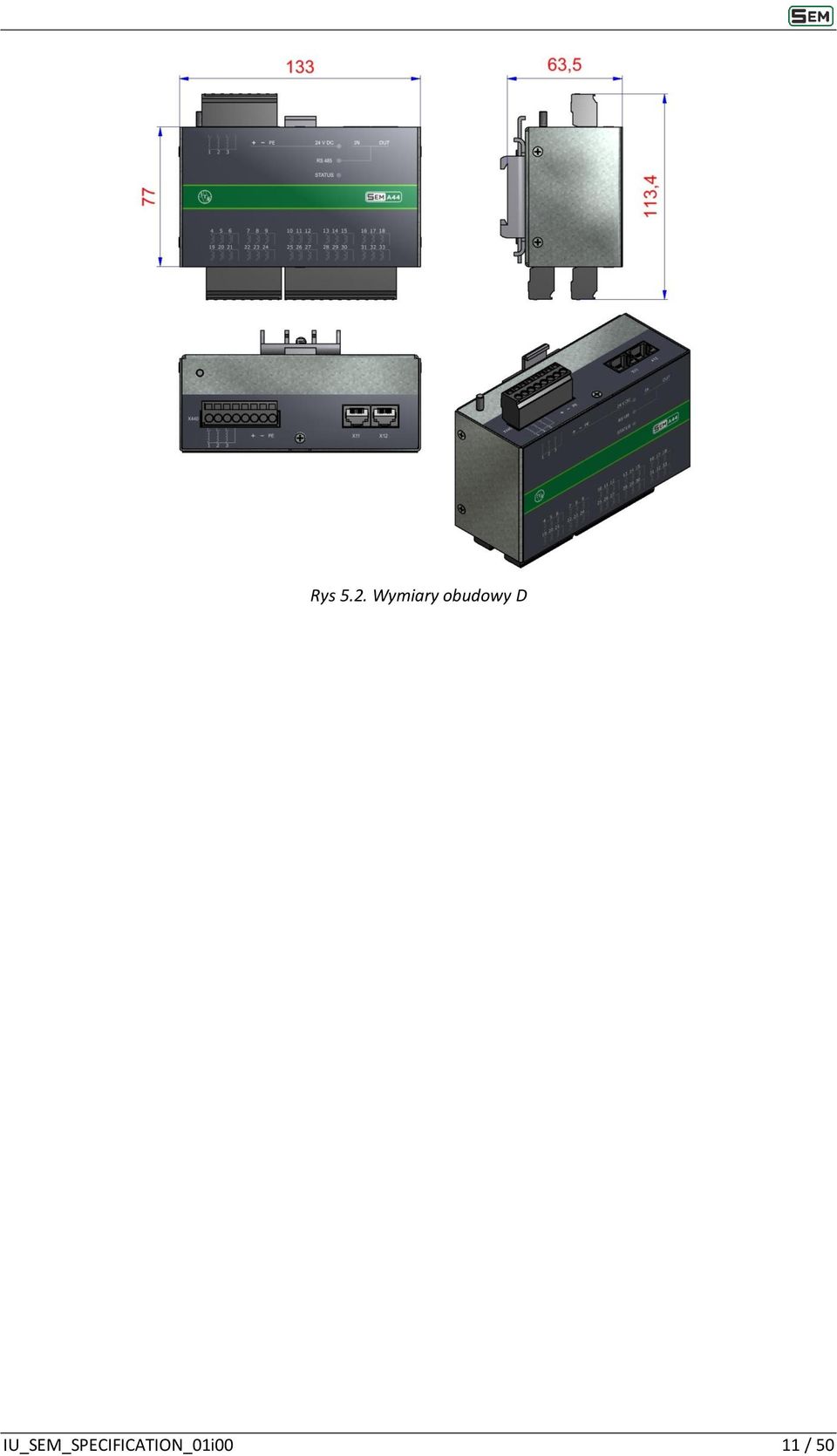

11 Rys.2. Wymiary obudowy D IU_SEM_SPECIFICATION_01i00 11 / 0

12 . Moduły.1. Moduł C11 Moduł główny sterownika SEM C11 jest modułem głównym sterownika Smart Grid. Moduł komunikuje się z systemem nadrzędnym za pomocą protokołów komunikacyjnych DNP.0, IEC lub MODBUS, z wykorzystaniem łączy Ethernet i RS 22/8. Dzięki współpracy z oprogramowaniem narzędziowym ELF można w pełni zaprogramować sposób działania sterownika, w tym: - Sterowanie i kontrola stanu łączników w polach SN. - Zabezpieczenia prądowe i napięciowe. - Automatyki kontrola stanu wejść binarnych i wymuszanie stanu wyjść binarnych. Moduł pełni funkcję koncentratora danych ze wszystkich elementów systemu SEM, z którymi połączony jest za pomocą magistrali SEM. Pozwala na zdalną konfigurację modułów oraz wymianę oprogramowania, rejestrację zdarzeń w dzienniku. Dane techniczne Interfejsy komunikacyjne xrs22/8 900 bit/s 00 kbit/s ETH 2: 10/100/1000 Mb/s, 2xEthernet ETH 1: 10/100 Mb/s USB host USB-A 2.0 Parametry konstrukcyjne Zasilanie 2 V DC Pobór mocy W 0/80/10 mm Rejestrator zdarzeń 1000 rekordów 12 / 0 IU_SEM_SPECIFICATION_01i00

13 Opis diod ETH1 ETH2 Dioda Kolor Funkcja żółty prawidłowe połączenie ethernetowe zielony identyfikacja ramek transmisyjnych POWER zielony prawidłowe zasilanie sterownika STATUS COM 1 COM 2 COM COM zielony pomarańczowy czerwony zielony czerwony prawidłowe zasilanie 2 V DC na magistrali SEM prawidłowa komunikacja na magistrali SEM awaria modułu identyfikacja ramek transmisyjnych odbieranych identyfikacja ramek transmisyjnych nadawanych Opis złącz Złącze Zacisk Oznaczenie Funkcja 1 2V DC zasilanie sterownika 2V DC X110 2 GND masa dla 2V DC PE przewód ochronny 1 A RS22/8 A 2 B RS22/8 B 2V DC zasilanie modułu 2V DC X111 wspólna masa dla 2V DC GND i,v DC 8,V DC zasilanie modułu,v DC 9 Z RS22/8 Z 10 Y RS22/8 Y X11 COM 1 RS22/8 X12 COM 2 RS22/8 X1 COM RS22/8 COM RS22/8 X21 ETH 1 złącze Ethernet 1 RJ X22 ETH 2 złącze Ethernet 2 RJ X1 USB złącze USB IU_SEM_SPECIFICATION_01i00 1 / 0

14 .2. Moduł C12 / modem GSM Moduł główny sterownika i modem GSM SEM C12 jest modułem głównym sterownika Smart Grid. Moduł komunikuje się z systemem nadrzędnym za pomocą protokołów komunikacyjnych DNP.0, IEC lub MODBUS, z wykorzystaniem łączy GSM, Ethernet i RS 22/8. Dzięki współpracy z oprogramowaniem narzędziowym ELF można w pełni zaprogramować sposób działania sterownika, w tym: - Sterowanie i kontrola stanu łączników w polach SN. - Zabezpieczenia prądowe i napięciowe. - Automatyki kontrola stanu wejść binarnych i wymuszanie stanu wyjść binarnych. Moduł pełni funkcję koncentratora danych ze wszystkich elementów systemu SEM, z którymi połączony jest za pomocą magistrali. Pozwala na zdalną konfigurację modułów oraz wymianę oprogramowania, rejestrację zdarzeń w dzienniku. Dane techniczne Parametry użytkowe Interfejsy komunikacyjne xrs22/8 900 bit/s 00 kbit/s 2xEthernet ETH 2: 10/100/1000 Mb/s, ETH 1: 10/100 Mb/s USB host 2.0 GSM obsługiwane standardy: GSM/GPRS/EDGE/UMTS/HSPA+ Parametry konstrukcyjne Zasilanie 2 V DC Pobór mocy W 0/80/10 mm Rejestrator zdarzeń 1000 rekordów 1 / 0 IU_SEM_SPECIFICATION_01i00

15 Opis diod Dioda Kolor Funkcja ETH1 żółty prawidłowe połączenie ethernetowe ETH2 zielony identyfikacja ramek transmisyjnych POWER zielony prawidłowe zasilanie sterownika zielony prawidłowe zasilanie 2 V DC na magistrali SEM STATUS pomarańczowy prawidłowa komunikacja na magistrali SEM czerwony awaria modułu COM 1 zielony identyfikacja ramek transmisyjnych odbieranych COM 2 COM identyfikacja ramek transmisyjnych nadawanych czerwony COM zielony bardzo dobra jakość sygnału radiowego GSM pomarańczowy średnia jakość sygnału radiowego czerwony słaba jakość sygnału radiowego zgaszona brak sygnału radiowego DATA zielony identyfikacja ramek transmisyjnych Opis złącz Złącze Zacisk Oznaczenie Funkcja 1 2V DC zasilanie sterownika 2V DC X120 2 GND masa dla 2V DC PE przewód ochronny 1 A RS22/8 A 2 B RS22/8 B 2V DC zasilanie modułu 2V DC X121 GND wspólna masa dla 2V DC i,v DC 8,V DC zasilanie modułu,v DC 9 Z RS22/8 Z 10 Y RS22/8 Y X11 COM 1 RS22/8 X12 COM 2 RS22/8 X1 COM RS22/8 COM RS22/8 X21 ETH 1 złącze Ethernet 1 RJ X22 ETH 2 złącze Ethernet 2 RJ X1 USB złącze USB X1 SIM złącze na kartę SIM X2 ANT antena GSM IU_SEM_SPECIFICATION_01i00 1 / 0

16 .. Moduł C1 / modem GSM Moduł główny sterownika i modem GSM SEM C1 jest modułem głównym sterownika Smart Grid. Moduł komunikuje się z systemem nadrzędnym za pomocą protokołów komunikacyjnych DNP.0, IEC lub MODBUS, z wykorzystaniem łączy GSM, Ethernet i RS 22/8. Dzięki współpracy z oprogramowaniem narzędziowym ELF można w pełni zaprogramować sposób działania sterownika, w tym: - Sterowanie i kontrola stanu łączników w polach SN. - Zabezpieczenia prądowe i napięciowe. - Automatyki kontrola stanu wejść binarnych i wymuszanie stanu wyjść binarnych. Moduł pełni funkcję koncentratora danych ze wszystkich elementów systemu SEM, z którymi połączony jest za pomocą magistrali. Pozwala na zdalną konfigurację modułów oraz wymianę oprogramowania, rejestrację zdarzeń w dzienniku. Dane techniczne Parametry użytkowe Interfejsy komunikacyjne RS22/8 900 bit/s 00 kbit/s Ethernet 10/100 Mb/s USB host 2.0 GSM obsługiwane standardy: GSM/GPRS/EDGE/UMTS/HSPA+ Parametry konstrukcyjne Zasilanie Rejestrator zdarzeń 2 V DC 0/80/10 mm 1000 rekordów 1 / 0 IU_SEM_SPECIFICATION_01i00

17 Opis diod Dioda Kolor Funkcja ETH żółty prawidłowe połączenie ethernetowe zielony identyfikacja ramek transmisyjnych POWER zielony prawidłowe zasilanie sterownika zielony prawidłowe zasilanie 2 V DC na magistrali SEM STATUS pomarańczowy prawidłowa komunikacja na magistrali SEM czerwony awaria modułu COM zielony identyfikacja ramek transmisyjnych odbieranych czerwony identyfikacja ramek transmisyjnych nadawanych zielony bardzo dobra jakość sygnału radiowego GSM pomarańczowy średnia jakość sygnału radiowego czerwony słaba jakość sygnału radiowego zgaszona brak sygnału radiowego DATA zielony identyfikacja ramek transmisyjnych Opis złącz Złącze Zacisk Oznaczenie Funkcja 1 2V DC zasilanie sterownika 2V DC X10 2 GND masa dla 2V DC PE przewód ochronny 1 A RS22/8 A 2 B RS22/8 B 2V DC zasilanie modułu 2V DC X11 GND wspólna masa dla 2V DC i,v DC 8,V DC zasilanie modułu,v DC 9 Z RS22/8 Z 10 Y RS22/8 Y X11 COM RS22/8 X21 ETH złącze Ethernet 1 RJ X1 USB złącze USB X1 SIM złącze na kartę SIM X2 ANT antena GSM IU_SEM_SPECIFICATION_01i00 1 / 0

18 .. Moduł B21 Moduł wejść i wyjść binarnych SEM B21 rozszerza system o 8 wejść oraz 8 wyjść binarnych, ich stan obrazowany jest za pomocą diod umieszczonych na płycie czołowej. Odczyt oraz analiza stanów wejść i wyjść realizowana jest za pomocą modułu sterownika głównego SEM Cxx, komunikacja między modułami odbywa się za pomocą magistrali SEM, wprowadzonej na dedykowane gniazdo. Dane techniczne Wejścia binarne Liczba wejść 8 Wyjścia binarne Liczba wyjść 8 Parametry konstrukcyjne Zasilanie 2 V DC Pobór mocy 1, W 0/80/10 mm Opis diod Dioda Kolor Funkcja zielony prawidłowe zasilanie 2 V DC na magistrali SEM STATUS pomarańczowy prawidłowa komunikacja na magistrali SEM czerwony awaria modułu BI pomarańczowy pobudzenie wejścia BO pomarańczowy pobudzenie wyjścia 18 / 0 IU_SEM_SPECIFICATION_01i00

19 Opis złącz Złącze Zacisk Oznaczenie Funkcja 1 A RS22/8 A 2 B RS22/8 B 2V DC zasilanie modułu 2V DC X211 GND wspólna masa dla 2V DC i,v DC 8,V DC zasilanie modułu,v DC 9 Z RS22/8 Z 10 Y RS22/8 Y 1 BI_01 wejście binarne 1 2 BI_02 wejście binarne 2 GND_1_2 wspólna masa dla wejść binarnych 1, 2 BI_0 wejście binarne BI_0 wejście binarne X212 GND wspólna masa dla wejść binarnych, BI_0 wejście binarne 8 BI_0 wejście binarne 9 GND wspólna masa dla wejść binarnych, 10 BI_0 wejście binarne 11 BI_08 wejście binarne 8 12 GND 8 wspólna masa dla wejść binarnych, BO_01 wyjście binarne 1 BO_02 wyjście binarne 2 BO_0 wyjście binarne X21 8 BO_0 wyjście binarne 9 10 BO_0 wyjście binarne BO_0 wyjście binarne 1 1 BO_0 wyjście binarne 1 1 BO_08 wyjście binarne 8 IU_SEM_SPECIFICATION_01i00 19 / 0

20 .. Moduł B22 Moduł wejść i wyjść binarnych SEM B22 rozszerza system o 1 wejść oraz 1 wyjść binarnych, ich stan obrazowany jest za pomocą diod umieszczonych na płycie czołowej. Odczyt oraz analiza stanów wejść i wyjść realizowana jest za pomocą modułu sterownika głównego SEM Cxx, komunikacja między modułami odbywa się za pomocą magistrali SEM, wprowadzonej na dedykowane gniazdo. Dane techniczne Wejścia binarne Liczba wejść 1 Wyjścia binarne Liczba wyjść 1 Parametry konstrukcyjne Zasilanie Pobór mocy 2 V DC 2, W 0/80/10 mm Opis diod Dioda Kolor Funkcja zielony prawidłowe zasilanie 2 V DC na magistrali SEM STATUS pomarańczowy prawidłowa komunikacja na magistrali SEM czerwony awaria modułu BI pomarańczowy pobudzenie wejścia BO pomarańczowy pobudzenie wyjścia 20 / 0 IU_SEM_SPECIFICATION_01i00

21 Opis złącz Złącze Zacisk Oznaczenie Funkcja 1 A RS22/8 A 2 B RS22/8 B 2V DC zasilanie modułu 2V DC X221 GND wspólna masa dla 2V DC i,v DC 8,V DC zasilanie modułu,v DC 9 Z RS22/8 Z 10 Y RS22/8 Y 1 BI_01 wejście binarne 1 2 BI_02 wejście binarne 2 GND_1_2 wspólna masa dla wejść binarnych 1, 2 BI_0 wejście binarne BI_0 wejście binarne X222 GND wspólna masa dla wejść binarnych, BI_0 wejście binarne 8 BI_0 wejście binarne 9 GND wspólna masa dla wejść binarnych, 10 BI_0 wejście binarne 11 BI_08 wejście binarne 8 12 GND 8 wspólna masa dla wejść binarnych, BO_01 wyjście binarne 1 BO_02 wyjście binarne 2 BO_0 wyjście binarne X22 8 BO_0 wyjście binarne 9 10 BO_0 wyjście binarne BO_0 wyjście binarne 1 1 BO_0 wyjście binarne 1 1 BO_08 wyjście binarne 8 1 BI_09 wejście binarne 9 2 BI_10 wejście binarne 10 GND_9_10 wspólna masa dla wejść binarnych 9, 10 BI_11 wejście binarne 11 BI_12 wejście binarne 12 X22 GND_11_12 wspólna masa dla wejść binarnych 11, 12 BI_1 wejście binarne 1 8 BI_1 wejście binarne 1 9 GND_1_1 wspólna masa dla wejść binarnych 1, 1 10 BI_1 wejście binarne 1 11 BI_1 wejście binarne 1 12 GND_1_1 wspólna masa dla wejść binarnych 1, BO_09 wyjście binarne 9 BO_10 wyjście binarne 10 BO_11 wyjście binarne 11 X22 8 BO_12 wyjście binarne BO_1 wyjście binarne BO_1 wyjście binarne BO_1 wyjście binarne BO_1 wyjście binarne 1 IU_SEM_SPECIFICATION_01i00 21 / 0

22 .. Moduł B2 Moduł wejść i wyjść binarnych SEM B2 rozszerza system o 1 wejść binarnych, ich stan obrazowany jest za pomocą diod umieszczonych na płycie czołowej. Odczyt oraz analiza stanów wejść i wyjść realizowana jest za pomocą modułu sterownika głównego SEM Cxx, komunikacja między modułami odbywa się za pomocą magistrali SEM, wprowadzonej na dedykowane gniazdo. Dane techniczne Wejścia binarne Liczba wejść 1 Parametry konstrukcyjne Zasilanie 2 V DC Pobór mocy 1 W 0/80/10 mm Opis diod Dioda Kolor Funkcja zielony prawidłowe zasilanie 2 V DC na magistrali SEM STATUS pomarańczowy prawidłowa komunikacja na magistrali SEM czerwony awaria modułu BI pomarańczowy pobudzenie wejścia 22 / 0 IU_SEM_SPECIFICATION_01i00

23 Opis złącz Złącze Zacisk Oznaczenie Funkcja 1 A RS22/8 A 2 B RS22/8 B 2V DC zasilanie modułu 2V DC X21 GND wspólna masa dla 2V DC i,v DC 8,V DC zasilanie modułu,v DC 9 Z RS22/8 Z 10 Y RS22/8 Y 1 BI_01 wejście binarne 1 2 BI_02 wejście binarne 2 GND_1_2 wspólna masa dla wejść binarnych 1, 2 BI_0 wejście binarne BI_0 wejście binarne X22 GND wspólna masa dla wejść binarnych, BI_0 wejście binarne 8 BI_0 wejście binarne 9 GND wspólna masa dla wejść binarnych, 10 BI_0 wejście binarne 11 BI_08 wejście binarne 8 12 GND 8 wspólna masa dla wejść binarnych, 8 1 wejście binarne 9 BI_09 2 masa wejścia binarnego 9 wejście binarne 10 BI_10 masa wejścia binarnego 10 wejście binarne 11 BI_11 masa wejścia binarnego 11 X2 wejście binarne 12 BI_12 8 masa wejścia binarnego 12 9 wejście binarne 1 BI_1 10 masa wejścia binarnego 1 11 wejście binarne 1 BI_1 12 masa wejścia binarnego 1 1 wejście binarne 1 BI_1 1 masa wejścia binarnego 1 1 wejście binarne 1 BI_1 1 masa wejścia binarnego 1 IU_SEM_SPECIFICATION_01i00 2 / 0

24 .. Moduł B2 Moduł wejść i wyjść binarnych SEM B2 rozszerza system o 2 wejścia binarne, ich stan obrazowany jest za pomocą diod umieszczonych na płycie czołowej. Odczyt oraz analiza stanów wejść i wyjść realizowana jest za pomocą modułu sterownika głównego SEM Cxx, komunikacja między modułami odbywa się za pomocą magistrali SEM, wprowadzonej na dedykowane gniazdo. Dane techniczne Wejścia binarne Liczba wejść 2 Parametry konstrukcyjne Zasilanie 2 V DC Pobór mocy 2 W 0/80/10 mm Opis diod Dioda Kolor Funkcja zielony prawidłowe zasilanie 2 V DC na magistrali SEM STATUS pomarańczowy prawidłowa komunikacja na magistrali SEM czerwony awaria modułu BI pomarańczowy pobudzenie wejścia 2 / 0 IU_SEM_SPECIFICATION_01i00

25 Opis złącz Złącze Zacisk Oznaczenie Funkcja 1 A RS22/8 A 2 B RS22/8 B 2V DC zasilanie modułu 2V DC X21 GND wspólna masa dla 2V DC i,v DC 8,V DC zasilanie modułu,v DC 9 Z RS22/8 Z 10 Y RS22/8 Y 1 BI_01 wejście binarne 1 2 BI_02 wejście binarne 2 GND_1_2 wspólna masa dla wejść binarnych 1, 2 BI_0 wejście binarne BI_0 wejście binarne X22 GND wspólna masa dla wejść binarnych, BI_0 wejście binarne 8 BI_0 wejście binarne 9 GND wspólna masa dla wejść binarnych, 10 BI_0 wejście binarne 11 BI_08 wejście binarne 8 12 GND 8 wspólna masa dla wejść binarnych, 8 1 wejście binarne 9 BI_09 2 masa wejścia binarnego 9 wejście binarne 10 BI_10 masa wejścia binarnego 10 wejście binarne 11 BI_11 masa wejścia binarnego 11 X2 wejście binarne 12 BI_12 8 masa wejścia binarnego 12 9 wejście binarne 1 BI_1 10 masa wejścia binarnego 1 11 wejście binarne 1 BI_1 12 masa wejścia binarnego 1 1 wejście binarne 1 BI_1 1 masa wejścia binarnego 1 1 wejście binarne 1 BI_1 1 masa wejścia binarnego 1 1 BI_1 wejście binarne 1 2 BI_18 wejście binarne 18 GND_1_18 wspólna masa dla wejść binarnych 1, 18 BI_19 wejście binarne 19 BI_20 wejście binarne 20 X22 GND_19_20 wspólna masa dla wejść binarnych 19, 20 BI_21 wejście binarne 21 8 BI_22 wejście binarne 22 9 GND_21_22 wspólna masa dla wejść binarnych 21, BI_2 wejście binarne 2 11 BI_2 wejście binarne 2 12 GND_2_2 wspólna masa dla wejść binarnych 2, 2 1 wejście binarne 2 BI_2 2 masa wejścia binarnego 2 wejście binarne 2 BI_29 masa wejścia binarnego 2 wejście binarne 2 BI_2 masa wejścia binarnego 2 X2 wejście binarne 28 BI_28 8 masa wejścia binarnego 28 9 wejście binarne 29 BI_29 10 masa wejścia binarnego wejście binarne 0 BI_0 12 masa wejścia binarnego 0 1 wejście binarne 1 BI_1 1 masa wejścia binarnego 1 1 wejście binarne 2 BI_2 1 masa wejścia binarnego 2 IU_SEM_SPECIFICATION_01i00 2 / 0

26 .8. Moduł E1 Moduł wejść i wyjść binarnych oraz wejść analogowych SEM E1 pozwala na rozbudowę systemu SEM o 8 wejść, wyjścia binarne oraz obwody do pomiaru prądów fazowych z przetworników prądowych i 1 obwód do pomiaru prądu ziemnozwarciowego. Stan wejść, wyjść i przekroczenie wartości progowych prądów obrazowany jest za pomocą diod umieszczonych na płycie czołowej. Odczyt oraz analiza stanów wejść i wyjść oraz analiza przekroczenia realizowana jest za pomocą modułu sterownika głównego SEM Cxx, komunikacja między modułami odbywa się za pomocą magistrali SEM, wprowadzonej na dedykowane gniazdo. Dane techniczne Obwody wejściowe prądowe Liczba wejść Współczynnik przetwarzania 1 mv/a; 0 Hz Zakres pomiaru 10 V Błąd bezwzględny (0,01 10 V) ±2 % Obwody wejściowe składowej zerowej prądu Liczba wejść 1 Prąd znamionowy I0n 1 A Obciążalność prądowa długotrwała I0n Obciążalność prądowa jednosekundowa 0 I0n Pobór mocy przy prądzie znamionowym < 0,2 VA Zakres pomiaru I0n Wejścia binarne Liczba wejść 8 Wyjścia binarne Liczba wyjść Parametry konstrukcyjne Zasilanie 2 V DC Pobór mocy 2, W 0/80/10 mm Opis diod Dioda Kolor Funkcja zielony prawidłowe zasilanie 2 V DC na magistrali SEM STATUS pomarańczowy prawidłowa komunikacja na magistrali SEM czerwony awaria modułu I pomarańczowy pobudzenie algorytmu nadprądowego czerwony zadziałanie algorytmu nadprądowego Io pomarańczowy pobudzenie algorytmu ziemnozwarciowego czerwony zadziałanie algorytmu ziemnozwarciowego BI pomarańczowy pobudzenie wejścia BO pomarańczowy pobudzenie wyjścia 2 / 0 IU_SEM_SPECIFICATION_01i00

27 Opis złącz Złącze Zacisk Oznaczenie Funkcja 1 A RS22/8 A 2 B RS22/8 B 2V DC zasilanie modułu 2V DC X11 GND wspólna masa dla 2V DC i,v DC 8,V DC zasilanie modułu,v DC 9 Z RS22/8 Z 10 Y RS22/8 Y 1 BI_01 wejście binarne 1 2 BI_02 wejście binarne 2 GND_1_2 wspólna masa dla wejść binarnych 1, 2 BI_0 wejście binarne BI_0 wejście binarne X12 GND wspólna masa dla wejść binarnych, BI_0 wejście binarne 8 BI_0 wejście binarne 9 GND wspólna masa dla wejść binarnych, 10 BI_0 wejście binarne 11 BI_08 wejście binarne 8 12 GND 8 wspólna masa dla wejść binarnych, BO_01 wyjście binarne 1 BO_02 wyjście binarne 2 BO_0 wyjście binarne X1 BO_0 wyjście binarne 8 9 I1 zacisk S1 AI_01 10 I1 zacisk S2 11 I2 zacisk S1 AI_02 12 I2 zacisk S2 1 I zacisk S1 AI_0 1 I zacisk S2 1 Io zacisk S1 AI_0 1 Io zacisk S2 IU_SEM_SPECIFICATION_01i00 2 / 0

28 .9. Moduł E2 Moduł wejść i wyjść binarnych oraz wejść analogowych SEM E2 pozwala na rozbudowę systemu SEM o 1 wejść, 8 wyjścia binarne oraz obwodów do pomiaru prądów fazowych z przetworników prądowych i 2 obwody do pomiaru prądu ziemnozwarciowego. Stan wejść, wyjść i przekroczenie wartości progowych prądów obrazowany jest za pomocą diod umieszczonych na płycie czołowej. Odczyt oraz analiza stanów wejść i wyjść oraz analiza przekroczenia realizowana jest za pomocą modułu sterownika głównego SEM Cxx, komunikacja między modułami odbywa się za pomocą magistrali SEM, wprowadzonej na dedykowane gniazdo. Dane techniczne Obwody wejściowe prądowe Liczba wejść Współczynnik przetwarzania 1 mv/a; 0 Hz Zakres pomiaru 10 V Błąd bezwzględny (0,01 10 V) ±2 % Obwody wejściowe składowej zerowej prądu Liczba wejść 2 Prąd znamionowy Ion 1 A Obciążalność prądowa długotrwała I0n Obciążalność prądowa jednosekundowa 0 I0n Pobór mocy przy prądzie znamionowym < 0,2 VA Zakres pomiaru I0n Wejścia binarne Liczba wejść 1 Wyjścia binarne Liczba wyjść 8 Parametry konstrukcyjne Zasilanie 2 V DC Pobór mocy W 0/80/10 mm Opis diod Dioda Kolor Funkcja zielony prawidłowe zasilanie 2 V DC na magistrali SEM STATUS pomarańczowy prawidłowa komunikacja na magistrali SEM czerwony awaria modułu I pomarańczowy pobudzenie algorytmu nadprądowego czerwony zadziałanie algorytmu nadprądowego Io pomarańczowy pobudzenie algorytmu ziemnozwarciowego czerwony zadziałanie algorytmu ziemnozwarciowego BI pomarańczowy pobudzenie wejścia BO pomarańczowy pobudzenie wyjścia 28 / 0 IU_SEM_SPECIFICATION_01i00

29 Opis złącz Złącze Zacisk Oznaczenie Funkcja 1 A RS22/8 A 2 B RS22/8 B 2V DC zasilanie modułu 2V DC X21 GND wspólna masa dla 2V DC i,v DC 8,V DC zasilanie modułu,v DC 9 Z RS22/8 Z 10 Y RS22/8 Y 1 BI_01 wejście binarne 1 2 BI_02 wejście binarne 2 GND_1_2 wspólna masa dla wejść binarnych 1, 2 BI_0 wejście binarne BI_0 wejście binarne X22 GND wspólna masa dla wejść binarnych, BI_0 wejście binarne 8 BI_0 wejście binarne 9 GND wspólna masa dla wejść binarnych, 10 BI_0 wejście binarne 11 BI_08 wejście binarne 8 12 GND 8 wspólna masa dla wejść binarnych, BO_01 wyjście binarne 1 BO_02 wyjście binarne 2 BO_0 wyjście binarne X2 BO_0 wyjście binarne I1 zacisk S1 AI_ I1 zacisk S I2 zacisk S1 AI_ I2 zacisk S2 1 1.I zacisk S1 AI_0 1 1.I zacisk S2 1 1.Io zacisk S1 AI_0 1 1.Io zacisk S2 1 BI_09 wejście binarne 9 2 BI_10 wejście binarne 10 GND_9_10 wspólna masa dla wejść binarnych 9, 10 BI_11 wejście binarne 11 BI_12 wejście binarne 12 X2 GND_11_12 wspólna masa dla wejść binarnych 11, 12 BI_1 wejście binarne 1 8 BI_1 wejście binarne 1 9 GND_1_1 wspólna masa dla wejść binarnych 1, 1 10 BI_1 wejście binarne 1 11 BI_1 wejście binarne 1 12 GND_1_1 wspólna masa dla wejść binarnych 1, BO_0 wyjście binarne BO_0 wyjście binarne BO_0 wyjście binarne X2 BO_08 wyjście binarne I1 zacisk S1 AI_ I1 zacisk S I2 zacisk S1 AI_ I2 zacisk S2 1 2.I zacisk S1 AI_0 1 2.I zacisk S2 1 2.Io zacisk S1 AI_ Io zacisk S2 IU_SEM_SPECIFICATION_01i00 29 / 0

30 .10. Moduł E Moduł wejść i wyjść binarnych oraz wejść analogowych SEM E pozwala na rozbudowę systemu SEM o 1 wejść, 8 wyjścia binarne oraz obwodów do pomiaru prądów fazowych z przetworników prądowych i 2 obwody do pomiaru prądu ziemnozwarciowego. Stan wejść, wyjść i przekroczenie wartości progowych prądów obrazowany jest za pomocą diod umieszczonych na płycie czołowej. Odczyt oraz analiza stanów wejść i wyjść oraz analiza przekroczenia realizowana jest za pomocą modułu sterownika głównego SEM Cxx, komunikacja między modułami odbywa się za pomocą magistrali SEM, wprowadzonej na dedykowane gniazdo. Dane techniczne Obwody wejściowe prądowe Liczba wejść Współczynnik przetwarzania 1 mv/a; 0 Hz Zakres pomiaru 10 V Błąd bezwzględny (0,01 10 V) ±2 % Obwody wejściowe składowej zerowej prądu Liczba wejść 2 Prąd znamionowy Ion 1 A Obciążalność prądowa długotrwała I0n Obciążalność prądowa jednosekundowa 0 I0n Pobór mocy przy prądzie znamionowym < 0,2 VA Zakres pomiaru I0n Wejścia Liczba wejść 1 Wyjścia Liczba wejść 8 Parametry konstrukcyjne Zasilanie 2 V DC Pobór mocy W 0/80/10 mm Opis diod Dioda Kolor Funkcja zielony prawidłowe zasilanie 2 V DC na magistrali SEM STATUS pomarańczowy prawidłowa komunikacja na magistrali SEM czerwony awaria modułu I pomarańczowy pobudzenie algorytmu nadprądowego czerwony zadziałanie algorytmu nadprądowego Io pomarańczowy pobudzenie algorytmu ziemnozwarciowego czerwony zadziałanie algorytmu ziemnozwarciowego BI pomarańczowy pobudzenie wejścia BO pomarańczowy pobudzenie wyjścia 0 / 0 IU_SEM_SPECIFICATION_01i00

31 Opis złącz Złącze Zacisk Oznaczenie Funkcja 1 A RS22/8 A 2 B RS22/8 B 2V DC zasilanie modułu 2V DC X1 GND wspólna masa dla 2V DC i,v DC 8,V DC zasilanie modułu,v DC 9 Z RS22/8 Z 10 Y RS22/8 Y 1 BI_01 wejście binarne 1 2 BI_02 wejście binarne 2 GND_1_2 wspólna masa dla wejść binarnych 1, 2 BI_0 wejście binarne BI_0 wejście binarne X2 GND wspólna masa dla wejść binarnych, BI_0 wejście binarne 8 BI_0 wejście binarne 9 GND wspólna masa dla wejść binarnych, 10 BI_0 wejście binarne 11 BI_08 wejście binarne 8 12 GND 8 wspólna masa dla wejść binarnych, BO_01 wyjście binarne 1 BO_02 wyjście binarne 2 BO_0 wyjście binarne X BO_0 wyjście binarne I1 zacisk S1 AI_ I1 zacisk S I2 zacisk S1 AI_ I2 zacisk S2 1 1.I zacisk S1 AI_0 1 1.I zacisk S2 1 1.Io zacisk S1 AI_0 1 1.Io zacisk S2 1 BI_09 wejście binarne 9 2 BI_10 wejście binarne 10 GND_9_10 wspólna masa dla wejść binarnych 9, 10 BI_11 wejście binarne 11 BI_12 wejście binarne 12 X GND_11_12 wspólna masa dla wejść binarnych 11, 12 BI_1 wejście binarne 1 8 BI_1 wejście binarne 1 9 GND_1_1 wspólna masa dla wejść binarnych 1, 1 10 BI_1 wejście binarne 1 11 BI_1 wejście binarne 1 12 GND_1_1 wspólna masa dla wejść binarnych 1, BO_0 wyjście binarne BO_0 wyjście binarne BO_0 wyjście binarne X BO_08 wyjście binarne I1 zacisk S1 AI_ I1 zacisk S I2 zacisk S1 AI_ I2 zacisk S2 1 2.I zacisk S1 AI_0 1 2.I zacisk S2 1 2.Io zacisk S1 AI_ Io zacisk S2 IU_SEM_SPECIFICATION_01i00 1 / 0

32 .11. Moduł E Moduł wejść i wyjść binarnych oraz wejść analogowych SEM E pozwala na rozbudowę systemu SEM o 1 wejść, 8 wyjścia binarne oraz obwodów do pomiaru prądów fazowych z przetworników prądowych i 2 obwody do pomiaru prądu ziemnozwarciowego. Stan wejść, wyjść i przekroczenie wartości progowych prądów obrazowany jest za pomocą diod umieszczonych na płycie czołowej. Odczyt oraz analiza stanów wejść i wyjść oraz analiza przekroczenia realizowana jest za pomocą modułu sterownika głównego SEM Cxx, komunikacja między modułami odbywa się za pomocą magistrali SEM, wprowadzonej na dedykowane gniazdo. Dane techniczne Obwody wejściowe prądowe Liczba wejść Współczynnik przetwarzania 1 mv/a; 0 Hz Zakres pomiaru 10 V Błąd bezwzględny (0,01 10 V) ±2 % Obwody wejściowe składowej zerowej prądu Liczba wejść 2 Prąd znamionowy Ion 1 A Obciążalność prądowa długotrwała I0n Obciążalność prądowa jednosekundowa 0 I0n Pobór mocy przy prądzie znamionowym < 0,2 VA Zakres pomiaru I0n Wejścia Liczba wejść 1 Wyjścia Liczba wejść 8 Parametry konstrukcyjne Zasilanie 2 V DC Pobór mocy W 0/80/10 mm Opis diod Dioda Kolor Funkcja zielony prawidłowe zasilanie 2 V DC na magistrali SEM STATUS pomarańczowy prawidłowa komunikacja na magistrali SEM czerwony awaria modułu I pomarańczowy pobudzenie algorytmu nadprądowego czerwony zadziałanie algorytmu nadprądowego Io pomarańczowy pobudzenie algorytmu ziemnozwarciowego czerwony zadziałanie algorytmu ziemnozwarciowego BI pomarańczowy pobudzenie wejścia BO pomarańczowy pobudzenie wyjścia 2 / 0 IU_SEM_SPECIFICATION_01i00

33 Opis złącz Złącze Zacisk Oznaczenie Funkcja 1 A RS22/8 A 2 B RS22/8 B 2V DC zasilanie modułu 2V DC X1 GND wspólna masa dla 2V DC i,v DC 8,V DC zasilanie modułu,v DC 9 Z RS22/8 Z 10 Y RS22/8 Y 1 BI_01 wejście binarne 1 2 BI_02 wejście binarne 2 GND_1_2 wspólna masa dla wejść binarnych 1, 2 BI_0 wejście binarne BI_0 wejście binarne X2 GND wspólna masa dla wejść binarnych, BI_0 wejście binarne 8 BI_0 wejście binarne 9 GND wspólna masa dla wejść binarnych, 10 BI_0 wejście binarne 11 BI_08 wejście binarne 8 12 GND 8 wspólna masa dla wejść binarnych, BO_01 wyjście binarne 1 BO_02 wyjście binarne 2 BO_0 wyjście binarne X BO_0 wyjście binarne I1 zacisk S1 AI_ I1 zacisk S I2 zacisk S1 AI_ I2 zacisk S2 1 1.I zacisk S1 AI_0 1 1.I zacisk S2 1 1.Io zacisk S1 AI_0 1 1.Io zacisk S2 1 BI_09 wejście binarne 9 2 BI_10 wejście binarne 10 GND_9_10 wspólna masa dla wejść binarnych 9, 10 BI_11 wejście binarne 11 BI_12 wejście binarne 12 X GND_11_12 wspólna masa dla wejść binarnych 11, 12 BI_1 wejście binarne 1 8 BI_1 wejście binarne 1 9 GND_1_1 wspólna masa dla wejść binarnych 1, 1 10 BI_1 wejście binarne 1 11 BI_1 wejście binarne 1 12 GND_1_1 wspólna masa dla wejść binarnych 1, BO_0 wyjście binarne BO_0 wyjście binarne BO_0 wyjście binarne X BO_08 wyjście binarne I1 zacisk S1 AI_ I1 zacisk S I2 zacisk S1 AI_ I2 zacisk S2 1 2.I zacisk S1 AI_0 1 2.I zacisk S2 1 2.Io zacisk S1 AI_ Io zacisk S2 IU_SEM_SPECIFICATION_01i00 / 0

34 .12. Moduł E Moduł wejść i wyjść binarnych oraz wejść analogowych SEM E pozwala na rozbudowę systemu SEM o 8 wejść, 8 wyjść binarnych oraz obwody do pomiaru prądów fazowych z przetworników prądowych i 1 obwód do pomiaru prądu ziemnozwarciowego oraz obwody do pomiaru napięć fazowych 100V i 1 obwód do pomiaru napięcia Uo. Stan wejść, wyjść i przekroczenie wartości progowych prądów i napięć obrazowany jest za pomocą diod umieszczonych na płycie czołowej. Odczyt oraz analiza stanów wejść i wyjść oraz analiza przekroczenia progów dla wartości mierzonych realizowana jest za pomocą modułu sterownika głównego SEM Cxx, komunikacja między modułami odbywa się za pomocą magistrali SEM, wprowadzonej na dedykowane gniazdo. Dane techniczne Obwody wejściowe prądowe Liczba wejść Współczynnik przetwarzania 0, mv/a; 0 Hz Zakres pomiaru 10 V Błąd bezwzględny (0,01 10 V) ±2 % Obwody wejściowe składowej zerowej prądu Liczba wejść 1 Prąd znamionowy Ion 1 A Obciążalność prądowa długotrwała I0n Obciążalność prądowa jednosekundowa 0 I0n Pobór mocy przy prądzie znamionowym < 0,2 VA Zakres pomiaru I0n Pomiar napięcia Napięcie znamionowe Un 100/ V Napięcie znamionowe Uon 100 V Wytrzymałość napięciowa < 2, Un Pobór mocy przy napięciu znamionowym < 0,2 VA Zakres pomiaru Un 2 Un Zakres pomiaru Uon 2 U0n Wejścia binarne Liczba wejść 8 Wyjścia binarne Liczba wyjść 8 Parametry konstrukcyjne Zasilanie 2 V DC Pobór mocy W 0/80/10 mm Opis diod Dioda Kolor Funkcja zielony prawidłowe zasilanie 2 V DC na magistrali SEM STATUS pomarańczowy prawidłowa komunikacja na magistrali SEM czerwony awaria modułu I pomarańczowy pobudzenie algorytmu nadprądowego czerwony zadziałanie algorytmu nadprądowego Io pomarańczowy pobudzenie algorytmu ziemnozwarciowego czerwony zadziałanie algorytmu ziemnozwarciowego BI pomarańczowy pobudzenie wejścia BO pomarańczowy pobudzenie wyjścia / 0 IU_SEM_SPECIFICATION_01i00

35 Opis złącz Złącze Zacisk Oznaczenie Funkcja 1 A RS22/8 A 2 B RS22/8 B 2V DC zasilanie modułu 2V DC X1 GND wspólna masa dla 2V DC i,v DC 8,V DC zasilanie modułu,v DC 9 Z RS22/8 Z 10 Y RS22/8 Y 1 BI_01 wejście binarne 1 2 BI_02 wejście binarne 2 GND_1_2 wspólna masa dla wejść binarnych 1, 2 BI_0 wejście binarne BI_0 wejście binarne X2 GND wspólna masa dla wejść binarnych, BI_0 wejście binarne 8 BI_0 wejście binarne 9 GND wspólna masa dla wejść binarnych, 10 BI_0 wejście binarne 11 BI_08 wejście binarne 8 12 GND 8 wspólna masa dla wejść binarnych, 8 1 wyjście binarne 1 BO_01 2 plus dla wyjścia binarnego 1 wyjście binarne 2 BO_02 plus dla wyjścia binarnego 2 wyjście binarne BO_0 plus dla wyjścia binarnego X wyjście binarne BO_0 8 plus dla wyjścia binarnego 9 wyjście binarne BO_0 10 plus dla wyjścia binarnego 11 wyjście binarne BO_0 12 plus dla wyjścia binarnego 1 wyjście binarne BO_0 1 plus dla wyjścia binarnego 1 wyjście binarne 8 BO_08 1 plus dla wyjścia binarnego 8 1 U1 zacisk a AI_01 2 U1 zacisk n U2 zacisk a AI_02 U2 zacisk n U zacisk a AI_0 U zacisk n X Uo zacisk a AI_0 8 Uo zacisk n 9 I1 zacisk S1 AI_0 10 I1 zacisk S2 11 I2 zacisk S1 AI_0 12 I2 zacisk S2 1 I zacisk S1 AI_0 1 I zacisk S2 1 Io zacisk S1 AI_08 1 Io zacisk S2 IU_SEM_SPECIFICATION_01i00 / 0

36 .1. Moduł A1 Moduł wejść analogowych SEM A1 pozwala na rozbudowę systemu SEM o 1 obwodów do pomiaru prądów fazowych A. Komunikacja między modułem pomiarowym a modułem sterownika głównego odbywa się za pomocą magistrali RS-8 z protokołem MODBUS RTU. Przy pomocy oprogramowania narzędziowego ELF istnieje możliwość stworzenia zabezpieczeń działających na podstawie wartości pomiarów przekazanych do modułu SEM Cxx. Komunikacja z modułem jest realizowana za pomocą złącza X11. Złącze X12 służy do podłączenia następnego modułu SEM Axx. Jeśli moduł znajduje się na końcu magistrali RS 8 należy zaterminować złącze X12. Dane techniczne Obwody wejściowe prądowe Prąd znamionowy In Obciążalność prądowa długotrwała Pobór mocy przy prądzie znamionowym Zakres pomiaru Parametry konstrukcyjne Zasilanie Pobór mocy A 2 A <0,1 VA/fazę 2 A 2 V DC W 10/9/ mm Opis diod Dioda Kolor Funkcja 2 V DC zielony świeci, gdy jest napięcie zasilania 2 V DC zielony odbieranie danych RS 8 czerwony wysyłanie danych / 0 IU_SEM_SPECIFICATION_01i00

37 Opis złącz Złącze Zacisk Oznaczenie Funkcja 1 PE przewód ochronny X10 2 L N zasilanie 2 V DC 1.I zacisk S2 AI_09 2.I zacisk S1.I2 zacisk S2 AI_08.I2 zacisk S1.I1 zacisk S2 AI_0.I1 zacisk S1 2.I zacisk S2 AI_0 8 2.I zacisk S1 X I2 zacisk S2 AI_ I2 zacisk S I1 zacisk S2 AI_ I1 zacisk S1 1 1.I zacisk S2 AI_0 1 1.I zacisk S1 1 1.I2 zacisk S2 AI_ I2 zacisk S1 1 1.I1 zacisk S2 AI_ I1 zacisk S1 1.I zacisk S2 AI_10 2.I zacisk S1.I2 zacisk S2 AI_11.I2 zacisk S1 X12.I1 zacisk S2 AI_12.I1 zacisk S1.I zacisk S2 AI_1 8.I zacisk S1 9.I2 zacisk S2 AI_1 10.I2 zacisk S1 11.I1 zacisk S2 AI_1 12.I1 zacisk S1 X11 COM 1 RS 8 wejściowe X12 COM 2 RS 8 - wyjściowe IU_SEM_SPECIFICATION_01i00 / 0

38 .1. Moduł A2 Moduł wejść analogowych SEM A2 pozwala na rozbudowę systemu SEM o 0 obwodów do pomiaru prądów fazowych A. Komunikacja między modułem pomiarowym a modułem sterownika głównego odbywa się za pomocą magistrali RS-8 z protokołem MODBUS RTU. Przy pomocy oprogramowania narzędziowego ELF istnieje możliwość stworzenia zabezpieczeń działających na podstawie wartości pomiarów przekazanych do modułu SEM Cxx. Komunikacja z modułem jest realizowana za pomocą złącza X11. Złącze X12 służy do podłączenia następnego modułu SEM Axx. Jeśli moduł znajduje się na końcu magistrali RS 8 należy zaterminować złącze X12. Dane techniczne Obwody wejściowe prądowe Prąd znamionowy In Obciążalność prądowa długotrwała Pobór mocy przy prądzie znamionowym Zakres pomiaru Parametry konstrukcyjne Zasilanie Pobór mocy A 2 A <0,1 VA/fazę 2 A 2 V DC W 10/9/ mm Opis diod Dioda Kolor Funkcja zielony prawidłowe zasilanie 2 V DC na magistrali SEM STATUS pomarańczowy prawidłowa komunikacja na magistrali SEM czerwony awaria modułu 2 V DC zielony świeci, gdy jest napięcie zasilania 2 V DC RS 8 zielony odbieranie danych czerwony wysyłanie danych 8 / 0 IU_SEM_SPECIFICATION_01i00

39 Opis złącz Złącze Zacisk Oznaczenie Funkcja 1 PE przewód ochronny X20 2 L zasilanie 2 V DC N 1.I zacisk S2 AI_09 2.I zacisk S1.I2 zacisk S2 AI_08.I2 zacisk S1.I1 zacisk S2 AI_0.I1 zacisk S1 2.I zacisk S2 AI_0 8 2.I zacisk S1 9 2.I2 zacisk S2 X21 AI_ I2 zacisk S I1 zacisk S2 AI_ I1 zacisk S1 1 1.I zacisk S2 AI_0 1 1.I zacisk S1 1 1.I2 zacisk S2 AI_ I2 zacisk S1 1 1.I1 zacisk S2 AI_ I1 zacisk S1 1.I zacisk S2 AI_12 2.I zacisk S1.I2 zacisk S2 AI_11.I2 zacisk S1.I1 zacisk S2 AI_10.I1 zacisk S1.I zacisk S2 AI_18 8.I zacisk S1 9.I2 zacisk S2 X22 AI_1 10.I2 zacisk S1 11.I1 zacisk S2 AI_1 12.I1 zacisk S1 1.I zacisk S2 AI_1 1.I zacisk S1 1.I2 zacisk S2 AI_1 1.I2 zacisk S1 1.I1 zacisk S2 AI_1 18.I1 zacisk S1 1.I zacisk S2 AI_19 2.I zacisk S1.I2 zacisk S2 AI_20.I2 zacisk S1.I1 zacisk S2 AI_21.I1 zacisk S1 X2 8.I zacisk S2 AI_ I zacisk S1 9 8.I2 zacisk S2 AI_ I2 zacisk S I1 zacisk S2 AI_ I1 zacisk S1 1 9.I zacisk S2 AI_2 2 9.I zacisk S1 9.I2 zacisk S2 AI_2 9.I2 zacisk S1 9.I1 zacisk S2 AI_2 9.I1 zacisk S1 X2 10.I zacisk S2 AI_ I zacisk S I2 zacisk S2 AI_ I2 zacisk S I1 zacisk S2 AI_ I1 zacisk S1 X11 COM 1 RS 8 wejściowe X12 COM 2 RS 8 - wyjściowe.l.l2.l1 2.L 2.L2 2.L1 1.L 1.L2 1.L1.L.L2.L1.L.L2.L1.L.L2.L1.L1.L2.L 8.L1 8.L2 8.L 9.L1 9.L2 9.L 10.L1 10.L2 10.L IU_SEM_SPECIFICATION_01i00 9 / 0

40 .1. Moduł A Moduł wejść analogowych SEM A pozwala na rozbudowę systemu SEM o 1 obwodów do pomiaru prądów fazowych A oraz obwody do pomiaru napięć fazowych 0,kV. Komunikacja między modułem pomiarowym a modułem sterownika głównego odbywa się za pomocą magistrali RS-8 z protokołem MODBUS RTU. Przy pomocy oprogramowania narzędziowego ELF istnieje możliwość stworzenia zabezpieczeń działających na podstawie wartości pomiarów przekazanych do modułu SEM Cxx. Komunikacja z modułem jest realizowana za pomocą złącza X11. Złącze X12 służy do podłączenia następnego modułu SEM Axx. Jeśli moduł znajduje się na końcu magistrali RS 8 należy zaterminować złącze X12. Dane techniczne Obwody wejściowe prądowe Prąd znamionowy In Obciążalność prądowa długotrwała Pobór mocy przy prądzie znamionowym Zakres pomiaru Obwody wejściowe napięciowe Napięcie znamionowe Un Obciążalność napięciowa długotrwała Zakres pomiaru Parametry konstrukcyjne Zasilanie Pobór mocy A 2 A <0,1 VA/fazę 2 A 0. kv 0. kv 0. kv 2 V DC W 1// mm Opis diod Dioda Kolor Funkcja STATUS zielony prawidłowe praca modułu czerwony awaria modułu 2 V DC zielony świeci, gdy jest napięcie zasilania 2 V DC RS 8 zielony odbieranie danych czerwony wysyłanie danych 0 / 0 IU_SEM_SPECIFICATION_01i00

41 Opis złącz Złącze Zacisk Oznaczenie Funkcja 1 PE przewód ochronny 2 L zasilanie 2 V DC N X0 AI_0 U zacisk a AI_02 U2 zacisk a 8 AI_01 U1 zacisk a 8 AI_0 1.I1 zacisk S1 AI_0 1.I2 zacisk S1 AI_0 1.I zacisk S1 X1 AI_08 2.I2 zacisk S1 2 AI_09 2.I zacisk S1 1 N 2.I1, 2.I2, 2.I zacisk S2 12 AI_10.I1 zacisk S1 11 AI_11.I2 zacisk S1 10 AI_12.I zacisk S1 9 N.I1,.I2,.I zacisk S2 8 AI_1.I1 zacisk S1 X2 N.I1,.I2,.I zacisk S2 AI_1.I1 zacisk S1 AI_1.I2 zacisk S1 2 AI_18.I zacisk S1 1 N.I1,.I2,.I zacisk S2 X11 COM 1 RS 8 wejściowe X12 COM 2 RS 8 - wyjściowe - N AI_1-1.I1, 1.I2, 1.I zacisk S2.I2 zacisk S1 N AI_0 AI_1 U1, U2, U zacisk n 2.I1 zacisk S1.I zacisk S1 ` IU_SEM_SPECIFICATION_01i00 1 / 0

42 .1. Moduł A Moduł wejść analogowych SEM A pozwala na rozbudowę systemu SEM 0 obwodów do pomiaru prądów fazowych A oraz obwody do pomiaru napięć fazowych 0,kV. Komunikacja między modułem pomiarowym a modułem sterownika głównego odbywa się za pomocą magistrali RS-8 z protokołem MODBUS RTU. Przy pomocy oprogramowania narzędziowego ELF istnieje możliwość stworzenia zabezpieczeń działających na podstawie wartości pomiarów przekazanych do modułu SEM Cxx. Komunikacja z modułem jest realizowana za pomocą złącza X11. Złącze X12 służy do podłączenia następnego modułu SEM Axx. Jeśli moduł znajduje się na końcu magistrali RS 8 należy zaterminować złącze X12. Dane techniczne Obwody wejściowe prądowe Prąd znamionowy In Obciążalność prądowa długotrwała Pobór mocy przy prądzie znamionowym Zakres pomiaru Obwody wejściowe napięciowe Napięcie znamionowe Un Obciążalność napięciowa długotrwała Zakres pomiaru Parametry konstrukcyjne Zasilanie Pobór mocy A 20 A <0,1 VA/fazę 2 A 0. kv 0. kv 0. kv 2 V DC W 1// mm Opis diod Dioda Kolor Funkcja STATUS zielony prawidłowe praca modułu czerwony awaria modułu 2 V DC zielony świeci, gdy jest napięcie zasilania 2 V DC RS 8 zielony odbieranie danych czerwony wysyłanie danych 2 / 0 IU_SEM_SPECIFICATION_01i00

43 Opis złącz Złącze Zacisk Oznaczenie Funkcja 1 PE przewód ochronny 2 L zasilanie 2 V DC N X0 AI_0 U zacisk a AI_02 U2 zacisk a 8 AI_01 U1 zacisk a 8 AI_0 1.I1 zacisk S1 AI_0 1.I2 zacisk S1 AI_0 1.I zacisk S1 X1 AI_08 2.I2 zacisk S1 2 AI_09 2.I zacisk S1 1 N 2.I1, 2.I2, 2.I zacisk S2 12 AI_10.I1 zacisk S1 11 AI_11.I2 zacisk S1 10 AI_12.I zacisk S1 9 N.I1,.I2,.I zacisk S2 8 AI_1.I1 zacisk S1 X2 N.I1,.I2,.I zacisk S2 AI_1.I1 zacisk S1 AI_1.I2 zacisk S1 2 AI_18.I zacisk S1 1 N.I1,.I2,.I zacisk S2 8 AI_19.I1 zacisk S1 AI_20.I2 zacisk S1 AI_21.I zacisk S1 X AI_2.I2 zacisk S1 2 AI_2.I zacisk S1 1 N.I1,.I2,.I zacisk S2 12 AI_2 8.I1 zacisk S1 11 AI_2 8.I2 zacisk S1 10 AI_2 8.I zacisk S1 9 N 8.I1, 8.I2, 8.I zacisk S2 8 AI_28 9.I1 zacisk S1 X N 9.I1, 9.I2, 9.I zacisk S2 AI_1 10.I1 zacisk S1 AI_2 10.I2 zacisk S1 2 AI_ 10.I zacisk S1 1 N 10.I1, 10.I2, 10.I zacisk S2 X11 COM 1 RS 8 wejściowe X12 COM 2 RS 8 - wyjściowe - N AI_1 N AI_29-1.I1, 1.I2, 1.I zacisk S2.I2 zacisk S1.I1,.I2,.I zacisk S2 9.I2 zacisk S1 N AI_0 AI_1 AI_22 AI_0 U1, U2, U zacisk n 2.I1 zacisk S1.I zacisk S1.I1 zacisk S1 9.I zacisk S1 IU_SEM_SPECIFICATION_01i00 / 0

44 .1. Moduł PS 2-2 Moduł zasilacza Zasilacz 2 V o mocy 2 W dla systemu SEM. Dane techniczne Napięcie wejściowe Napięcie wejściowe Napięcie wyjściowe Napięcie wyjściowe Prąd wyjściowy Moc wyjściowa Parametry konstrukcyjne 8 2 V AC 2 V DC 1 A 2 W 0/80/10 mm Opis diod Dioda Kolor Funkcja POWER zielony sygnalizuje obecność napięcia zasilania 2V DC zielony sygnalizuje obecność napięcia wyjściowego 2 V DC Opis złącz Złącze Zacisk Oznaczenie Funkcja X10 X11 1 L zasilanie 20V AC 2 N PE przewód ochronny 1 2V DC wyjście 2V DC 2-2V DC / 0 IU_SEM_SPECIFICATION_01i00

45 .18. Moduł PS 2- Moduł zasilacza Zasilacz 2 V o mocy 0 W dla systemu SEM. Dane techniczne Napięcie wejściowe Napięcie wejściowe Napięcie wyjściowe Napięcie wyjściowe Prąd wyjściowy Moc wyjściowa Parametry konstrukcyjne 8 2 V AC 2 V DC 2. A 0 W 0/80/10 mm Opis diod Dioda Kolor Funkcja POWER zielony sygnalizuje obecność napięcia zasilania 2V DC zielony sygnalizuje obecność napięcia wyjściowego 2 V DC Opis złącz Złącze Zacisk Oznaczenie Funkcja X10 X11 1 L zasilanie 20V AC 2 N PE przewód ochronny 1 2V DC wyjście 2V DC 2-2V DC IU_SEM_SPECIFICATION_01i00 / 0

46 .19. Moduł UPS 2-1 Moduł UPS UPS 2-1 z wyjściem 2 V DC o mocy 0 W. Umożliwia podtrzymanie pracy urządzeń sterownika Smart Grid wraz z modułami dodatkowymi oraz napędów łączników w polach SN. Dzięki komunikacji z modułem sterownika głównego możliwe jest zdalne wyłączenie napięcia 2 V DC oraz sygnalizacja braku napięcia zasilania 20 V AC i niskiego stanu naładowania akumulatora. Dane techniczne Napięcie wejściowe Napięcie wejściowe Napięcie wyjściowe Napięcie wyjściowe Prąd wyjściowy zasilacza Moc wyjściowa Parametry konstrukcyjne 8 2 V AC 2 V DC 2 A 0 W 0/10/10 mm Opis diod Dioda Kolor Funkcja 2V DC zielony na złączu X21 jest napięcie 2 V DC czerwony pobudzone wejście BI_1 - odłącz napięcie 2 V DC 20V AC zielony na złączu X20 jest napięcie 20 V AC czerwony brak napięcia na złączu X20 zielony naładowany, > 90% energii Akumulator czerwony rozładowany, < 10% energii pomarańczowy ładowanie, od 10% do 90% energii Opis złącz Złącze Zacisk Oznaczenie Funkcja 1 L zasilanie 20V AC X20 2 N PE przewód ochronny 1 + X21 wyjście 2 V DC X22 Akumulator 2 V 2-1 BI_01 wejście binarne 1 odłącz napięcie 2 V DC 2 GND_1 masa dla wejścia binarnego 1 X2 BO_01 wyjście binarne 1 - brak zasilania 20 V AC BO_02 wyjście binarne 2 - niskie napięcie akumulatora / 0 IU_SEM_SPECIFICATION_01i00

47 .20. Moduł UPS 2-2 Moduł UPS UPS 2-2 z wyjściem 2 V DC o mocy 00 W. Umożliwia podtrzymanie pracy urządzeń sterownika Smart Grid wraz z modułami dodatkowymi oraz napędów łączników w polach SN. Dzięki komunikacji z modułem sterownika głównego możliwe jest zdalne wyłączenie napięcia 2 V DC oraz sygnalizacja braku napięcia zasilania 20 V AC i niskiego stanu naładowania akumulatora. Dodatkowo możliwe jest zdalne kontrolowanie temperatury pracy układu poprzez sterowanie układem ogrzewania i wentylacji szafki. Komunikacja między modułem UPS a modułem sterownika głównego odbywa się za pomocą magistrali RS-8 z protokołem MODBUS RTU. Dane techniczne Napięcie wejściowe Napięcie wejściowe Napięcie wyjściowe Napięcie wyjściowe Prąd wyjściowy zasilacza Moc wyjściowa Parametry konstrukcyjne 8 2 V AC 2 V DC 1 A 00 W 120/10/10 mm Opis diod Dioda Kolor Funkcja 2V DC zielony na złączu X21 jest napięcie 2 V DC czerwony pobudzone wejście BI_1 - odłącz napięcie 2 V DC 20V AC zielony na złączu X20 jest napięcie 20 V AC czerwony brak napięcia na złączu X20 zielony naładowany, > 90% energii Akumulator czerwony rozładowany, < 10% energii pomarańczowy ładowanie, od 10% do 90% energii Grzanie pomarańczowy pobudzone BO_ załączenie grzania Chłodzenie pomarańczowy pobudzone BO_ załączenie chłodzenia niebieski temperatura poniżej dolnego poziomu Temperatura zielony temperatura prawidłowa czerwony temperatura powyżej górnego poziomu RS 22/8 żółty nadawanie danych zielony odbieranie danych Opis złącz Złącze Zacisk Oznaczenie Funkcja 1 L zasilanie 20V AC X20 2 N PE przewód ochronny 1 + X21 wyjście 2 V DC X22 Akumulator 2 V 2-1 BI_01 wejście binarne 1 odłącz napięcie 2 V DC 2 GND_1 masa dla wejścia binarnego 1 X2 BO_01 wyjście binarne 1 - brak zasilania 20 V AC BO_02 wyjście binarne 2 - niskie napięcie akumulatora 1 BO_0 wyjście binarne załączenie grzania 2 X2 BO_0 wyjście binarne załączenie chłodzenia AI_01 pomiar temperatury X11 COM 1 RS22/8 IU_SEM_SPECIFICATION_01i00 / 0
