Instytut Tele- i Radiotechniczny WARSZAWA. Sygnalizator przepływu prądu zwarcia

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instytut Tele- i Radiotechniczny WARSZAWA. Sygnalizator przepływu prądu zwarcia"

Transkrypt

1 Instytut Tele- i Radiotechniczny WARSZAWA Sygnalizator przepływu prądu zwarcia SPPZ 21.3 Instrukcja użytkowania (wersja 3) WARSZAWA 2013

2 Zastrzega się prawo zmian w urządzeniu Instytut Tele- i Radiotechniczny Centrum Systemów Teleinformatycznych i Aplikacji Sprzętowych Warszawa ul. Ratuszowa 11 tel./ faks: (48-22) tel./ faks: (48-22) WWW: Strona 2 z 12

3 Spis treści: 1. UWAGI PRODUCENTA Ogólne zasady bezpieczeństwa Wykaz przyjętych norm Przechowywanie i transport Miejsce i sposób instalacji urządzenia Utylizacja Gwarancja i serwis Informacje ogólne Przeznaczenie urządzenia Zalety Widok płyty czołowej Parametry techniczne Obwody pomiarowe Wejście dwustanowe Wyjścia dwustanowe Złącza Masa i wymiary Warunki środowiskowe Wytrzymałość mechaniczna Zasilanie Dokładność zadziałania sygnalizacji Stopień ochrony Bezpiecznik Przekładniki prądowe Płyta czołowa Sygnalizacja diodowa Sygnalizacja zwarcia Międzyfazowych I >> Doziemnych Io > Obsługa Opis gniazd przyłączeniowych Schemat przyłączeniowy Wymiary urządzenia Strona 3 z 12

4 1. UWAGI PRODUCENTA 1.1 Ogólne zasady bezpieczeństwa UWAGA!!! Podczas pracy urządzenia, niektóre jego części mogą znajdować się pod niebezpiecznym napięciem. Niewłaściwe lub niezgodne z przeznaczeniem zastosowanie urządzenia, może stwarzać zagrożenie dla osób obsługujących, jak również grozi uszkodzeniem urządzenia. W przypadku niewłaściwego lub niezgodnego z przeznaczeniem zastosowania urządzenia użytkownik ponosi pełną odpowiedzialność za zaistniałe zagrożenie bezpieczeństwa jak i powstałe uszkodzenia urządzenia. Właściwa i bezawaryjna praca urządzenia wymaga odpowiedniego transportu, przechowywania, montażu, instalowania i uruchomienia, jak również prawidłowej obsługi, konserwacji i serwisu. Montaż i obsługa urządzenia może być wykonywana jedynie przez odpowiednio przeszkolony personel. Długość kabla uziemiającego nie może przekraczać 3m, a minimalny przekrój przewodu nie może być mniejszy niż 2,5mm2. Jakakolwiek praca w obwodach wtórnych przekładników prądowych może być wykonywana tylko przy ich uprzednim zwarciu. 1.2 Wykaz przyjętych norm Urządzenia będące przedmiotem niniejszej instrukcji zostało zaprojektowane i jest produkowane dla zastosowań przemysłowych. W procesie opracowania i produkcji przyjęto zgodność z normami, których spełnienie zapewnia realizację założonych zasad i środków bezpieczeństwa, pod warunkiem przestrzegania przez użytkownika wytycznych instalowania i uruchomienia oraz prowadzenia eksploatacji. Urządzenie spełnia wymagania zasadnicze określone w dyrektywach: niskonapięciowej (2006/95/WE) i kompatybilności elektromagnetycznej (2004/108/WE), poprzez zgodność z normami: Nr. normy PN-EN 50263:2004 PN-EN :2010 PN-EN :2005 PN-EN :2006 PN-EN 60529:2003 Tytuł normy Kompatybilność elektromagnetyczna (EMC). Norma wyrobu dotycząca przekaźników pomiarowych i urządzeń zabezpieczeniowych Przekaźniki pomiarowe i urządzenia zabezpieczeniowe. Część 26: Wymagania dotyczące kompatybilności elektromagnetycznej. Przekaźniki energoelektryczne. Część 5: Koordynacja izolacji przekaźników pomiarowych i urządzeń zabezpieczeniowych. Wymagania i badania Przekaźniki pomiarowe i urządzenia zabezpieczeniowe. Część 27: Wymagania bezpieczeństwa wyrobu. Stopnie ochrony zapewniane przez obudowy (Kod IP) 1.3 Przechowywanie i transport Urządzenia są pakowane w opakowania transportowe, w sposób zabezpieczający je przed uszkodzeniem w czasie transportu i przechowywania. Urządzenia powinny być przechowywane w opakowaniach transportowych, w pomieszczeniach zamkniętych, wolnych od drgań i bezpośrednich wpływów atmosferycznych, suchych, przewiewnych, wolnych od szkodliwych par i gazów. Temperatura otaczającego powietrza nie powinna być niższa od 30 C i wyższa od +70 C, a wilgotność względna nie powinna przekraczać 80%. Do wysyłanych urządzeń dołączona jest instrukcja użytkowania oraz karta gwarancyjna. Strona 4 z 12

5 1.4 Miejsce i sposób instalacji urządzenia Urządzenie SPPZ 21.3 przeznaczone jest do montażu w szafie telemechaniki typu SO4 mocowanej na słupie sieci energetycznej. Urządzenie wewnątrz szafy telemechaniki montowane jest na szynie DIN TH 35 mm. 1.5 Utylizacja Urządzenia zostały wyprodukowane w przeważającej części z materiałów, które mogą zostać ponownie przetworzone lub utylizowane bez zagrożenia dla środowiska naturalnego. Urządzenia wycofane z użycia mogą zostać odebrane w celu powtórnego przetworzenia pod warunkiem, że jego stan odpowiada normalnemu zużyciu. Wszystkie komponenty, które nie zostaną zregenerowane, zostaną usunięte w sposób przyjazny dla środowiska. 1.6 Gwarancja i serwis Okres gwarancji obejmuje okres zawarty w karcie gwarancyjnej dołączonej do każdego z urządzeń. Jeżeli sprzedaż poprzedzona była umową podpisaną przez Kupującego i Sprzedającego, obowiązują postanowienia tej umowy. Gwarancja obejmuje bezpłatne usunięcie wad ujawnionych podczas użytkowania przy zachowaniu warunków określonych w karcie gwarancyjnej. Strona 5 z 12

6 2. Informacje ogólne 2.1 Przeznaczenie urządzenia Urządzenie SPPZ 21.3 przeznaczone jest do sygnalizacji przepływu prądów zwarć międzyfazowych i/lub doziemnych w liniach napowietrznych lub w linii kablowej średniego napięcia w sieci izolowanej lub uziemionej przez rezystor. Może współpracować z przekładnikami prądowymi 600/1 * połączonymi w układ gwiazdy. Kontroluje trzy prądy fazowe oraz składową zerową prądu i sygnalizuje przekroczenie tych wartości. Urządzenie może być montowane w szafie telemechaniki typu SO4 mocowanej na słupie sieci energetycznej. * Możliwe jest inne wykonanie. 2.2 Zalety prosta obsługa, montaż na szynie 35 mm, zasilanie z baterii 24 VDC, współpraca z telemechaniką, skrócenie lokalizacji uszkodzenia w sieci. 2.3 Widok płyty czołowej Rys. 1.0 Widok płyty czołowej z opisem interfejsu użytkownika Strona 6 z 12

7 2.4 Parametry techniczne 2.5 Obwody pomiarowe Liczba wejść 4, 3xI n 1xIo Prąd znamionowy I n 1,0 A * Prąd znamionowy Io n 0,1 A * Pobór mocy przy prądzie znamionowym <0,2 VA Obciążalność prądowa długotrwała 10xI n Obciążalność prądowa długotrwała 10xIo n Maksymalna długość kabli obwodów pomiarowych < 3m * Możliwe jest inne wykonanie. 2.6 Wejście dwustanowe Liczba wejść 1 Typ wejścia beznapięciowe (stykowe) Maksymalna długość kabli przyłączeniowych < 3m 2.7 Wyjścia dwustanowe Liczba wyjść 2 Zdolność łączeniowa przy obciążeniu rezystancyjnym 24 DC, 0,1A Materiał zestyków AgCdO Maksymalna długość kabli przyłączeniowych < 3m 2.8 Złącza Typ złącz śrubowe Przekrój przewodów przyłączeniowych 0,08...2,50mm Masa i wymiary Masa (w zależności od wersji) Wymiary (szerokość, wysokość, głębokość) < 0,5 kg 88/95/57 mm 2.10 Warunki środowiskowe Temperatura otoczenia podczas pracy Temperatura otoczenia podczas przechowywania Wilgotność powietrza Klasa izolacji po zainstalowaniu Kategoria instalacji Klasa środowiska przemysłowego Stopień zanieczyszczenia -20 C +55 C -30 C +70 C Brak kondensacji pary wodnej i osadzania się szronu 1 III B Wytrzymałość mechaniczna Odporność na wibracje ( sinusoidalne) klasa 0 Odporność na udary pojedyncze i wielokrotne klasa 0 Odporność na wstrząsy sejsmiczne klasa 0 Strona 7 z 12

8 2.12 Zasilanie Napięcie znamionowe 24 V -20% +10% Pobór mocy < 1,5 W Odporność na zapady napięcia zasilania 10 ms 2.13 Dokładność zadziałania sygnalizacji Czas własny zadziałania od chwili pobudzenia < 50 ms Błąd zadziałania < 2,5 % 2.14 Stopień ochrony Stopień ochrony od strony płyty czołowej Stopień ochrony od strony złącz IP30 IP Bezpiecznik Zamontowany bezpiecznik wewnętrzny Wymagane zewnętrzne zabezpieczenie torów wejść i wyjść dwustanowych, i zasilania TR5 0.5 A zwłoczny Dobrać zgodnie z ogólnymi zasadami, aby nie była możliwa praca urządzenia z przekroczonymi wartościami znamionowymi na poszczególnych torach 3. Przekładniki prądowe 600/1 połączone w gwiazdę *. * Możliwe jest inne wykonanie. Strona 8 z 12

9 4. Płyta czołowa Na płycie czołowej znajdują się: zestaw diod sygnalizacyjnych LED, przycisk kasowania zadziałania urządzania. Dioda pobudzenia obwodu sygnalizacji zwarcia międzyfazowego Dioda sygnalizacji napięcia zasilania Dioda pobudzenia obwodu sygnalizacji doziemienia Przycisk kasowania zdarzeń Rys. 2.0 Widok płyty czołowej z opisem interfejsu użytkownika Strona 9 z 12

10 5. Sygnalizacja diodowa Tabela 1 Znaczenie diod predefiniowanych: Opis Kolor Znaczenie ZASILANIE zielony Sygnalizuje podanie prawidłowego napięcia zasilającego urządzenie. Świeci światłem ciągłym I >> czerwony Pobudzenie obwodu sygnalizacji zwarcia międzyfazowego Io > czerwony Pobudzenie obwodu sygnalizacji doziemienia 6. Sygnalizacja zwarcia 6.1 Międzyfazowych I >> Układ reaguje na prąd o największej wartości skutecznej w torach prądowych I1, I2 i I3. Tabela 2 Parametrów nastawczych dla sygnalizacji I >>: Parametr Zakres Nastawa fabryczna Działanie sygnalizacja sygnalizacja Ir (prąd pobudzenia) A co 10 A 20 A Pobudzenie torów prądowych powoduje blokowanie działania toru ziemnozwarciowego. 6.2 Doziemnych Io > Układ reaguje na wartości skuteczną składowej zerowej prądów I1, I2 i I3. Tabela 3 Parametrów nastawczych dla sygnalizacji Io >: Parametr Zakres Nastawa fabryczna Działanie sygnalizacja sygnalizacja Ir (prąd pobudzenia) A co 1 A 10 A 7. Obsługa Urządzenie SPPZ 21.3 jest sygnalizatorem zwarć międzyfazowych i/lub doziemnych w sieciach energetycznych średnich napięć. Przystosowane jest do współpracy z układami telemechaniki. Wyposażone jest w cztery tory prądowe ( I1, I2, I3 i Io ), wejście dwustanowe beznapięciowe i dwa wyjścia dwustanowe beznapięciowe (stykowe). Wejście dwustanowe beznapięciowe służy do zdalnego kasowania zdarzeń awaryjnych (zwarcia w sieci). Uaktywniane jest poprzez zwarcie styku normalnie otwartego. Wyjścia dwustanowe (stykowe, normalnie otwarte) służą do sygnalizacji przekroczenia progów I >> i Io>. Styki pozostają zwarte aż do momentu skasowania zdarzeń. Na płycie czołowej znajdują się diody sygnalizacyjne działania urządzenia (ZASILANIE) oraz przekroczenie progów I >> i I0>. Diody I >> oraz Io> pozostają zapalone, a styki wyjściowe zwarte do momentu skasowania urządzenia. Próg I >> nastawiany jest sześciopozycyjnym przełącznikiem na płycie czołowej. Nastawa umożliwia dobranie wartości w granicach 10 A 400 A co 10 A. Nastawa fabryczna wynosi 20 A. Próg Io> nastawiany jest sześciopozycyjnym przełącznikiem na płycie czołowej. Nastawa umożliwia dobranie wartości w granicach 10 A 50 A co 1 A. Nastawa fabryczna wynosi 10 A. Działanie toru Io> jest blokowane po wykryciu przekroczenia progu w torach I >>. Do lokalnego kasowania zdarzeń służy przycisk na płycie czołowej (KASOWANIE). Jego działanie jest identyczne jak w przypadku wejścia dwustanowego. Skasowanie zdarzeń w czasie trwania pobudzenia skutkuje ponownym wystawieniem sygnałów sygnalizacji zadziałania. Strona 10 z 12

11 Zanik napięcia zasilania powoduję kasowanie stanu urządzenia. 8. Opis gniazd przyłączeniowych Tabela 4 Opis gniazd Nr zacisku Przeznaczenie 1 Prąd fazy L1 ( k) I1 2 Początek uzwojenia Io 3 Prąd fazy L1 ( k) I2 4 Początek uzwojenia Io 5 Prąd fazy L1 ( k) I3 6 Początek uzwojenia Io 7 Koniec uzwojenia Io 8 Początek uzwojenia Io 9 Wyjście I >> ( styk normalnie otwarty ) 10 Wyjście I >> ( styk normalnie otwarty ) 11 Wyjście Io > ( styk normalnie otwarty ) 12 Wyjście Io > ( styk normalnie otwarty ) 13 Wejście beznapięciowe 14 Wejście beznapięciowe Napięcie zasilania 24 Vdc ( minus ) 17 Napięcie zasilania 24 Vdc ( plus ) 18 Uziemienie PE 9. Schemat przyłączeniowy Rys. 3.0 Schemat przyłączeniowy Strona 11 z 12

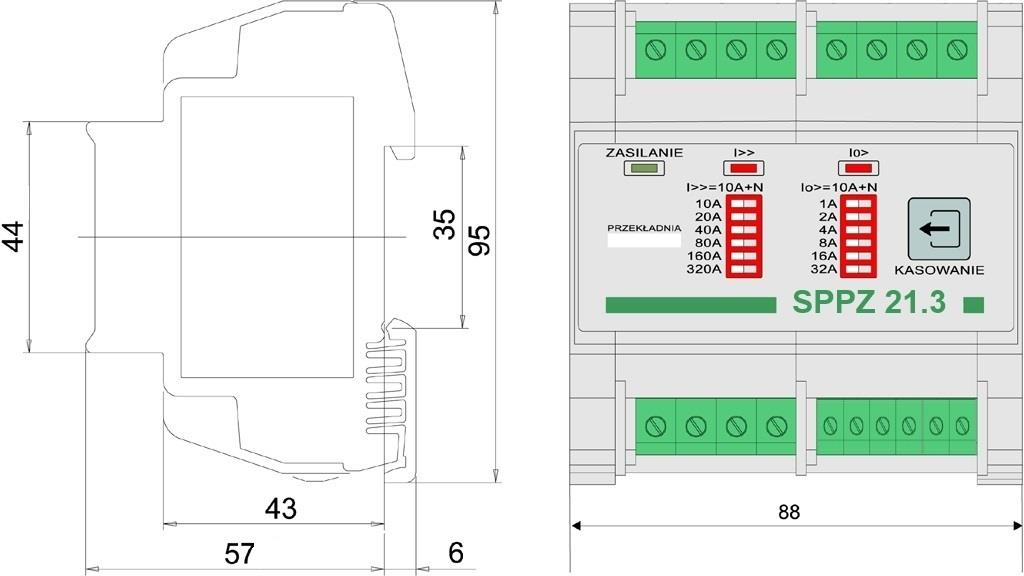

12 10. Wymiary urządzenia Strona 12 z 12
