Zoptymalizuj projekt oraz działanie Twoich układów pneumatycznych.

Transkrypt

1 Zoptymalizuj projekt oraz działanie Twoich układów pneumatycznych. Układy przygotowania powietrza ASCO Numatics TM serii,, Wysokie natężenia przepływu i szeroka gama produktów do przygotowania powietrza ułatwiają wybór, projektowanie i optymalizację Twojego systemu.

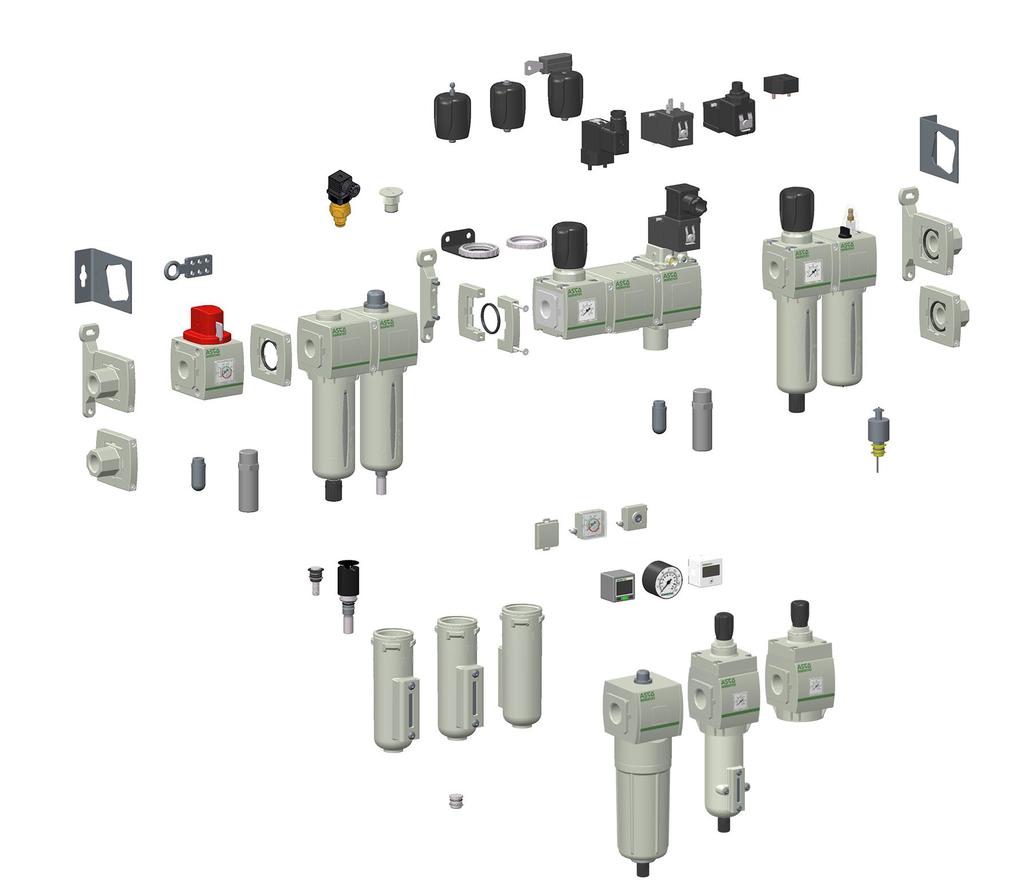

2 Serie,, ASCO Numatics przegląd aluminiowych układów przygotowania powietrza Siłownik ciśnienia różnicowego Pokrętła Sterowanie elektromagnetyczne zaworami Filtroregulator Boczny wspornik montażowy Smarownica Boczny wspornik montażowy Blokada typu nożycowego Zacisk korpusu Wskaźnik wizualny Kołnierze końcowe Kołnierze końcowe Zawór odcinający Wsporniki do montażu na ścianie/panelu Zawór szybkiego spustu i powolnego startu Wskaźnik poziomu oleju Manometry Rozmiary przyłączy 1/8, 1/4, 3/8, 1/2, 3/4, 1 Spusty kondensatu Maksymalny przepływ Temperatura pracy Regulacja ciśnienia Do l/min Od -20 do +50 C (opcjonalnie od -40 do +80 C) Od 0,2 do 10 bar (opcjonalnie 16 bar) Szeroki asortyment produktów oraz akcesoriów ułatwia wybór. Gama urządzeń do przygotowania powietrza ASCO Numatics serii,, obejmuje filtry cząstek stałych i filtry koalescencyjne, regulatory, filtro-regulatory, smarownice (FRL), zawory odcinające oraz różnorodne akcesoria. Ten asortyment to najszersza oferta produktów do przygotowania powietrza dostępnych u jednego dostawcy. Metalowe zbiorniki kondensatu Filtr koalescencyjny do wysokich przepływów Regulator i filtro-regulator 0-16 bar Medium Certyfikaty Normy Opcje Powietrze lub gaz obojętny ATEX, CUTR Zgodność z normą ISO :2010 oraz ISO dotyczącą klasyfikacji czystości powietrza Wysokie i niskie temperatury Elementy złączne ze stali nierdzewnej Przepływ od prawej do lewej Uszczelki FPM Gwinty NPT i RC Zapieczenie przed manipulacją i możliwość zamknięcia na klucz Filtr koalescencyjny i filtr z węgla aktywnego Dolne pokrętło Sterowanie ciśnieniem powietrza Zawór szybkiego spustu Bez spustu 2 3

3 Filtr cząstek stałych Gwarancja wysyłki tego samego dnia roboczego (dotyczy zamówień wynoszących maksymalnie 25 sztuk i złożonych przed godziną CET) Gwarancja wysyłki w ciągu 5 dni roboczych (dotyczy zamówień wynoszących maksymalnie 25 sztuk) 25 mikronów SERIA Typ zbiornika Typ spustu 1/8 1/4 1/4 3/8 1/2 3/4 1 ze wziernikiem Przepływ (l/min) / GABJP1JA000N GABJP2JA000N GABJP2JA000N GABJP3JA000N GABJP4JA000N GABJP5JA000N GABJP6JA000N Automatyczny GABJP1JA000A GABJP2JA000A GABJP2JA000A GABJP3JA000A GABJP4JA000A GABJP5JA000A GABJP6JA000A / GABJK1JA000N GABJK2JA000N GABJK2JA000N GABJK3JA000N GABJK4JA000N GABJK5JA000N GABJK6JA000N Automatyczny GABJK1JA000A GABJK2JA000A GABJK2JA000A GABJK3JA000A GABJK4JA000A GABJK5JA000A GABJK6JA000A / GABJL1JA000N GABJL2JA000N GABJL2JA000N GABJL3JA000N GABJL4JA000N GABJL5JA000N GABJL6JA000N Automatyczny GABJL1JA000A GABJL2JA000A GABJL2JA000A GABJL3JA000A GABJL4JA000A GABJL5JA000A GABJL6JA000A 5 mikronów ze wziernikiem Przepływ (l/min) / GABBP1JA000N GABBP2JA000N GABBP2JA000N GABBP3JA000N GABBP4JA000N GABBP5JA000N GABBP6JA000N Automatyczny GABBP1JA000A GABBP2JA000A GABBP2JA000A GABBP3JA000A GABBP4JA000A GABBP5JA000A GABBP6JA000A / GABBK1JA000N GABBK2JA000N GABBK2JA000N GABBK3JA000N GABBK4JA000N GABBK5JA000N GABBK6JA000N Automatyczny GABBK1JA000A GABBK2JA000A GABBK2JA000A GABBK3JA000A GABBK4JA000A GABBK5JA000A GABBK6JA000A / GABBL1JA000N GABBL2JA000N GABBL2JA000N GABBL3JA000N GABBL4JA000N GABBL5JA000N GABBL6JA000N Automatyczny GABBL1JA000A GABBL2JA000A GABBL2JA000A GABBL3JA000A GABBL4JA000A GABBL5JA000A GABBL6JA000A Regulator SERIA Strefa regulacji Manometr 1/8 1/4 1/4 3/8 1/2 3/4 1 Przepływ (l/min) Płaski manometr GAR001GA00H0 GAR002GA00H0 GAR002GA00H0 GAR003GA00H0 GAR004GA00H0 GAR005GA00H0 GAR006GA00H BAR Płyta portu RC 1/8 GAR001PA00H0 GAR002PA00H0 GAR002PA00H0 GAR003PA00H0 GAR004PA00H0 GAR005PA00H0 GAR006PA00H0 Okrągły manometr GAR001QA00H0 GAR002QA00H0 GAR002QA00H0 GAR003QA00H0 GAR004QA00H0 GAR005QA00H0 GAR006QA00H0 Płaski manometr GAR005GA00N0 GAR006GA00N BAR Płyta portu RC 1/8 GAR005PA00N0 GAR006PA00N0 Okrągły manometr GAR005QA00N0 GAR006QA00N0 Filtro-regulator cząstek stałych Strefa regulacji 0-10 BAR 0-10 BAR 0-16 BAR 0-16 BAR Manometr Wkład filtrujący Płaski 25 manometr mikronów Płaski 5 manometr mikronów Zintegrowany płaski manometr Zintegrowany płaski manometr 25 mikronów 5 mikronów Typ zbiornika ze wziernikiem z wziernikiem z wziernikiem z wziernikiem SERIA Typ spustu 1/8 1/4 1/4 3/8 1/2 3/4 1 Przepływ (l/min) GAPJP1GA00HN GAPJP2GA00HN GAPJP2GA00HN GAPJP3GA00HN GAPJP4GA00HN GAPJP5GA00HN GAPJP6GA00HN Automatyczny GAPJP1GA00HA GAPJP2GA00HA GAPJP2GA00HA GAPJP3GA00HA GAPJP4GA00HA GAPJP5GA00HA GAPJP6GA00HA GAPJK1GA00HN GAPJK2GA00HN GAPJK2GA00HN GAPJK3GA00HN GAPJK4GA00HN GAPJK5GA00HN GAPJK6GA00HN Automatyczny GAPJK1GA00HA GAPJK2GA00HA GAPJK2GA00HA GAPJK3GA00HA GAPJK4GA00HA GAPJK5GA00HA GAPJK6GA00HA GAPJL1GA00HN GAPJL2GA00HN GAPJL2GA00HN GAPJL3GA00HN GAPJL4GA00HN GAPJL5GA00HN GAPJL6GA00HN Automatyczny GAPJL1GA00HA GAPJL2GA00HA GAPJL2GA00HA GAPJL3GA00HA GAPJL4GA00HA GAPJL5GA00HA GAPJL6GA00HA Przepływ (l/min) GAPBP1GA00HN GAPBP2GA00HN GAPBP2GA00HN GAPBP3GA00HN GAPBP4GA00HN GAPBP5GA00HN GAPBP6GA00HN Automatyczny GAPBP1GA00HA GAPBP2GA00HA GAPBP2GA00HA GAPBP3GA00HA GAPBP4GA00HA GAPBP5GA00HA GAPBP6GA00HA GAPBK1GA00HN GAPBK2GA00HN GAPBK2GA00HN GAPBK3GA00HN GAPBK4GA00HN GAPBK5GA00HN GAPBK6GA00HN Automatyczny GAPBK1GA00HA GAPBK2GA00HA GAPBK2GA00HA GAPBK3GA00HA GAPBK4GA00HA GAPBK5GA00HA GAPBK6GA00HA Wkład filtrujący GAPBL1GA00HN GAPBL2GA00HN GAPBL2GA00HN GAPBL3GA00HN GAPBL4GA00HN GAPBL5GA00HN GAPBL6GA00HN Automatyczny GAPBL1GA00HA GAPBL2GA00HA GAPBL2GA00HA GAPBL3GA00HA GAPBL4GA00HA GAPBL5GA00HA GAPBL6GA00HA Przepływ (l/min) GAPJK5GA00NN GAPJK6GA00NN GAPJL5GA00NN GAPJL6GA00NN Przepływ (l/min) GAPBK5GA00NN GAPBK6GA00NN GAPBL5GA00NN GAPBL6GA00NN 4

4 Smarownica SERIA Typ zbiornika 1/8 1/4 1/4 3/8 1/2 3/4 1 Przepływ (l/min) GAL0P10A000N GAL0P20A000N GAL0P20A000N GAL0P30A000N GAL0P40A000N GAL0P50A000N GAL0P60A000N GAL0K10A000N GAL0K20A000N GAL0K20A000N GAL0K30A000N GAL0K40A000N GAL0K50A000N GAL0K60A000N z wziernikiem GAL0L10A000N GAL0L20A000N GAL0L20A000N GAL0L30A000N GAL0L40A000N GAL0L50A000N GAL0L60A000N Zawór odcinający 3/2 SERIA Typ zbiornika 1/8 1/4 1/4 3/8 1/2 3/4 1 Przepływ (l/min) Bez opcji GA3M010A0000 GA3M020A0000 GA3M020A0000 GA3M030A0000 GA3M040A0000 GA3M050A0000 GA3M060A0000 Z metalowym tłumikiem GA3M GA3M GA3M GA3M GA3M GA3M GA3M Z tłumikiem polietylenowym GA3M GA3M GA3M GA3M GA3M GA3M GA3M Moduł rozdzielający 1/4 1/2 1 GAD002CA0000 GAD004CA0000 GAD006CA0000 Regulowany czujnik ciśnienia mocowany na podstawie (do modułu rozdzielającego) 0,2-6 barów 0,5-10 barów 0,5-16 barów Z osłoną Bez osłony Powolny start / szybki wydmuch SERIA Typ produktu Typ zaworu pilotowego 1/8 1/4 1/4 3/8 1/2 3/4 1 Przepływ (l/min) UKŁAD POWOLNEGO URUCHAMIANIA 2/2 UKŁAD SZYBKIEGO WYDMUCHU 3/2 UKŁAD POWOLNEGO URUCHAMIANIA / SZYBK- IEGO WYDMUCHU 3/2 Wewnętrzny, sterowany pneumatycznie Sterowany elektromagnetycznym zaworem pilotowym Sterowany elektromagnetycznym zaworem pilotowym Sterowany elektromagnetycznym zaworem pilotowym GA4P010A0000 GA4P020A0000 GA4P020A0000 GA4P030A0000 GA4P040A0000 GA4P050A0000 GA4P060A0000 GA4S910A0000 GA4S920A0000 GA4S920A0000 GA4S930A0000 GA4S940A0000 GA4S950A0000 GA4S960A0000 GA5S910A0000 GA5S920A0000 GA5S920A0000 GA5S930A0000 GA5S940A0000 GA5S950A0000 GA5S960A0000 GA6S910A0000 GA6S920A0000 GA6S920A0000 GA6S930A0000 GA6S940A0000 GA6S950A0000 GA6S960A0000 Zawór pilotowy do układu powolnego uruchamiania / szybkiego wydmuchu SERIA Serie zaworów pilotowych Typ zaworu pilotowego Cewka Typ złącza Cewka 189 Bez przesterowania ręcznego V AC 50/60 Hz Bez diody LED V AC 50/60 Hz V 50/60 Hz 24 V DC V AC 50/60 Hz Z diodą LED Hz V DC /60 Hz Bez przesterowania ręcznego Impulsowy V AC 50/60 Hz Bez diody LED V AC 50/60 Hz V 50/60 Hz 24 V DC V AC 50/60 Hz Z diodą LED Hz V DC /60 Hz Bez przesterowania ręcznego Impulsowy V AC 50/60 Hz Bez diody LED V AC 50/60 Hz V 50/60 Hz 24 V DC V AC 50/60 Hz Z diodą LED Hz V DC /60 Hz Więcej informacji na temat tych produktów znaleźć można pod adresem 5

5 Osprzęt montażowy Opis Gwarancja wysyłki tego samego dnia roboczego (dotyczy zamówień wynoszących maksymalnie 25 sztuk i złożonych przed godziną CET) Gwarancja wysyłki w ciągu 5 dni roboczych (dotyczy zamówień wynoszących maksymalnie 25 sztuk) PAT Zaciski montażowe korpus-korpus z uszczelkami NBR PAT PAT Zestaw wsporników do montażu na ścianie/panelu P699AT PAT Boczne wsporniki montażowe PAT PAT Nakrętka do montażu regulatora i filtro-regulatora na panelu Nakrętka i wspornik do montażu regulatora PAT PAT PAT PAT TAT Zestaw przyłączy końcowych G1/4 () G1/2 () i G1 () TAT TAT Akcesoria i części zamienne Opis Produkt Zawór odcinający G 1/4 tłumik Szybki wydmuch G 1/4 Zawór odcinający G 1/4 Tłumik polietylenowy Szybki wydmuch G 1/4 M2MB tłumik Tłumik polietylenowy tłumik Zawór odcinający G 1/4 M2MB Szybki wydmuch G 1/2 M4MB Zawór odcinający G 1/ Szybki wydmuch G 1/ Zawór odcinający G 3/8 M3MB Szybki wydmuch G1 M6MB Tłumik polietylenowy Zawór odcinający G 3/ Opis Płyta adaptacyjna portu do manometru okrągłego RC1/8 M699AG Manometr płaski z zakresami ciśnień (czerwony/zielony) M699AG Zintegorwany manometr - Serie //: skala 0-12 barów z uszczelkami NBR M699AG Manometr okrągły barów 1/8 ISO 7/1 Rc oraz średnica powierzchni czołowej 40 mm Manometr okrągły barów 1/8 ISO 7/1 Rc oraz średnica powierzchni czołowej 40 mm Manometr okrągły barów 1/8 ISO 7/1 Rc oraz średnica powierzchni czołowej 40 mm Manometr okrągły barów 1/8 ISO 7/1 Rc oraz średnica powierzchni czołowej 50 mm Manometr okrągły barów 1/8 ISO 7/1 Rc oraz średnica powierzchni czołowej 50 mm Manometr okrągły barów 1/8 ISO 7/1 Rc oraz średnica powierzchni czołowej 50 mm Manometr okrągły barów 1/8 ISO 7/1 Rc oraz średnica powierzchni czołowej 50 mm Urządzenie do zamknięcia na klucz M699AY Cyfrowy przełącznik ciśnienia PNP M8 z kablem 1/8 ISO 7/1 RC DPS280PRQ8 Zespół zbiornika i spustu - obejmuje poliwęglanowy zbiornik/osłonę oraz półautomatyczny zespół spustu (uszczelki NBR) MAU MAU MAU
