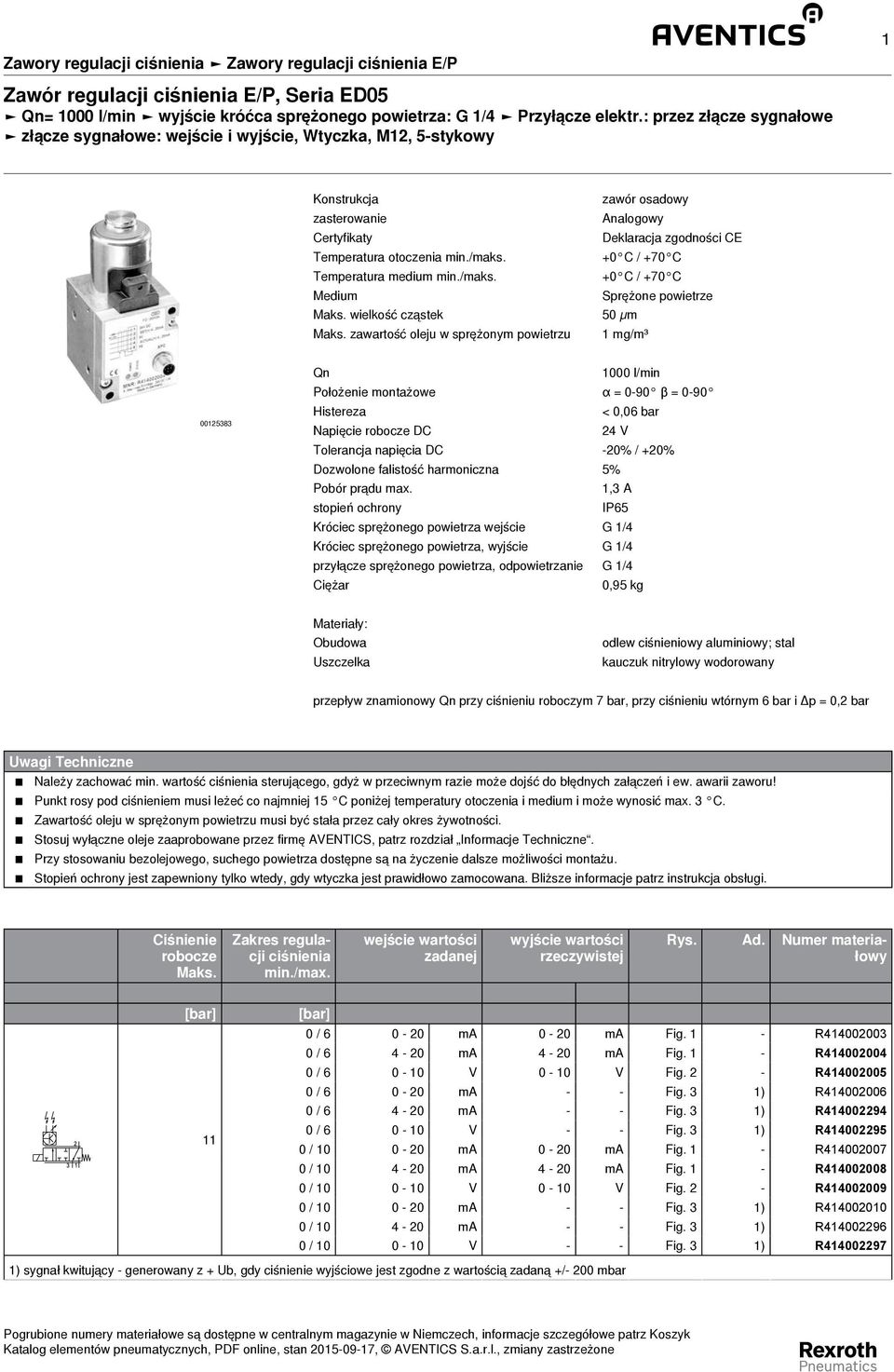

1 1 Konstrukcja zawór osadowy zasterowanie Analogowy Certyfikaty Deklaracja zgodności CE Temperatura otoczenia min./maks. +0 C / +70 C Temperatura medium min./maks. +0 C / +70 C Medium Sprężone powietrze Maks. wielkość cząstek 50 µm Maks. zawartość oleju w sprężonym powietrzu 1 mg/m³ Qn 1000 l/min Położenie montażowe α = 0-90 β = 0-90 Histereza < 0,06 bar Napięcie DC 24 V Tolerancja napięcia DC -20% / +20% Dozwolone falistość harmoniczna 5% Pobór prądu max. 1,3 A stopień ochrony IP65 Króciec sprężonego powietrza wejście G 1/4 Króciec sprężonego powietrza, wyjście G 1/4 przyłącze sprężonego powietrza, odpowietrzanie G 1/4 Ciężar 0,95 kg Materiały: Obudowa Uszczelka odlew ciśnieniowy aluminiowy; stal kauczuk nitrylowy wodorowany przepływ znamionowy Qn przy ciśnieniu roboczym 7 bar, przy ciśnieniu wtórnym 6 bar i Δp = 0,2 bar Uwagi Techniczne Należy zachować min. wartość ciśnienia sterującego, gdyż w przeciwnym razie może dojść do błędnych załączeń i ew. awarii zaworu! Punkt rosy pod ciśnieniem musi leżeć co najmniej 15 C poniżej temperatury otoczenia i medium i może wynosić max. 3 C. Zawartość oleju w sprężonym powietrzu musi być stała przez cały okres żywotności. Stosuj wyłączne oleje zaaprobowane przez firmę AVENTICS, patrz rozdział Informacje Techniczne. Przy stosowaniu bezolejowego, suchego powietrza dostępne są na życzenie dalsze możliwości montażu. Stopień ochrony jest zapewniony tylko wtedy, gdy wtyczka jest prawidłowo zamocowana. Bliższe informacje patrz instrukcja obsługi. Ciśnienie Maks. Zakres regulacji ciśnienia min./max. wejście wartości zadanej wyjście wartości rzeczywistej Rys. Ad. Numer materiałowy [bar] 11 [bar] 0 / ma 0-20 ma Fig. 1 - R / ma 4-20 ma Fig. 1 - R / V 0-10 V Fig. 2 - R / ma - - Fig. 3 1) R / ma - - Fig. 3 1) R / V - - Fig. 3 1) R / ma 0-20 ma Fig. 1 - R / ma 4-20 ma Fig. 1 - R / V 0-10 V Fig. 2 - R / ma - - Fig. 3 1) R / ma - - Fig. 3 1) R / V - - Fig. 3 1) R ) sygnał kwitujący - generowany z + Ub, gdy ciśnienie wyjściowe jest zgodne z wartością zadaną +/- 200 mbar

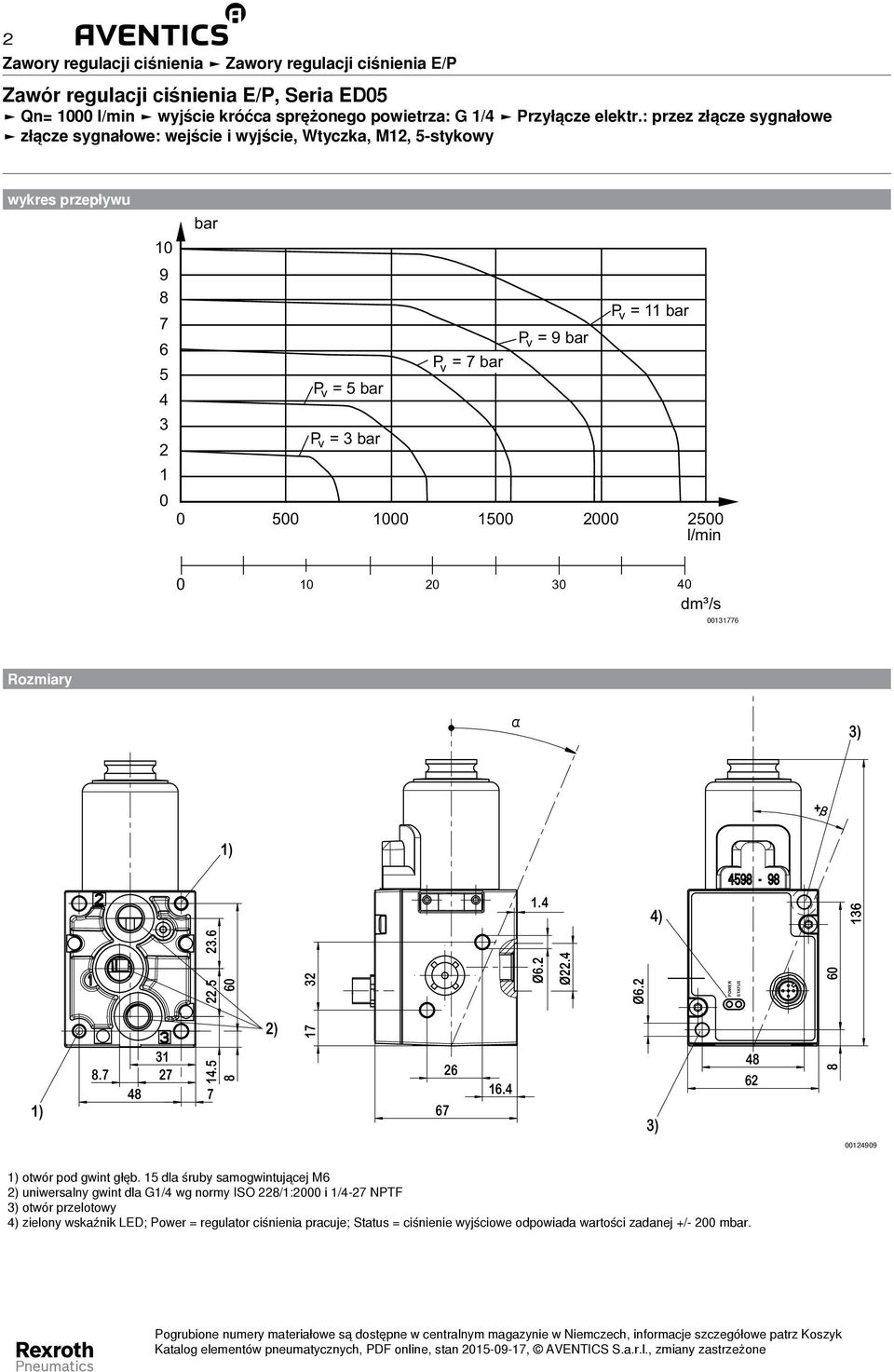

2 2 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P wykres przepływu bar 10 9 P v = 11 bar 7 P v = 9 bar 6 P v = 7 bar 5 P v = 5 bar P v = 3 bar l/min dm³/s Rozmiary 3) + 1) 1.4 4) Ø6.2 Ø22.4 Ø6.2 POWER STATUS ) 17 1) ) ) otwór pod gwint głęb. 15 dla śruby samogwintującej M6 2) uniwersalny gwint dla G1/4 wg normy ISO 22/1:2000 i 1/4-27 NPTF 3) otwór przelotowy 4) zielony wskaźnik LED; Power = regulator ciśnienia pracuje; Status = ciśnienie wyjściowe odpowiada wartości zadanej +/- 200 mbar.

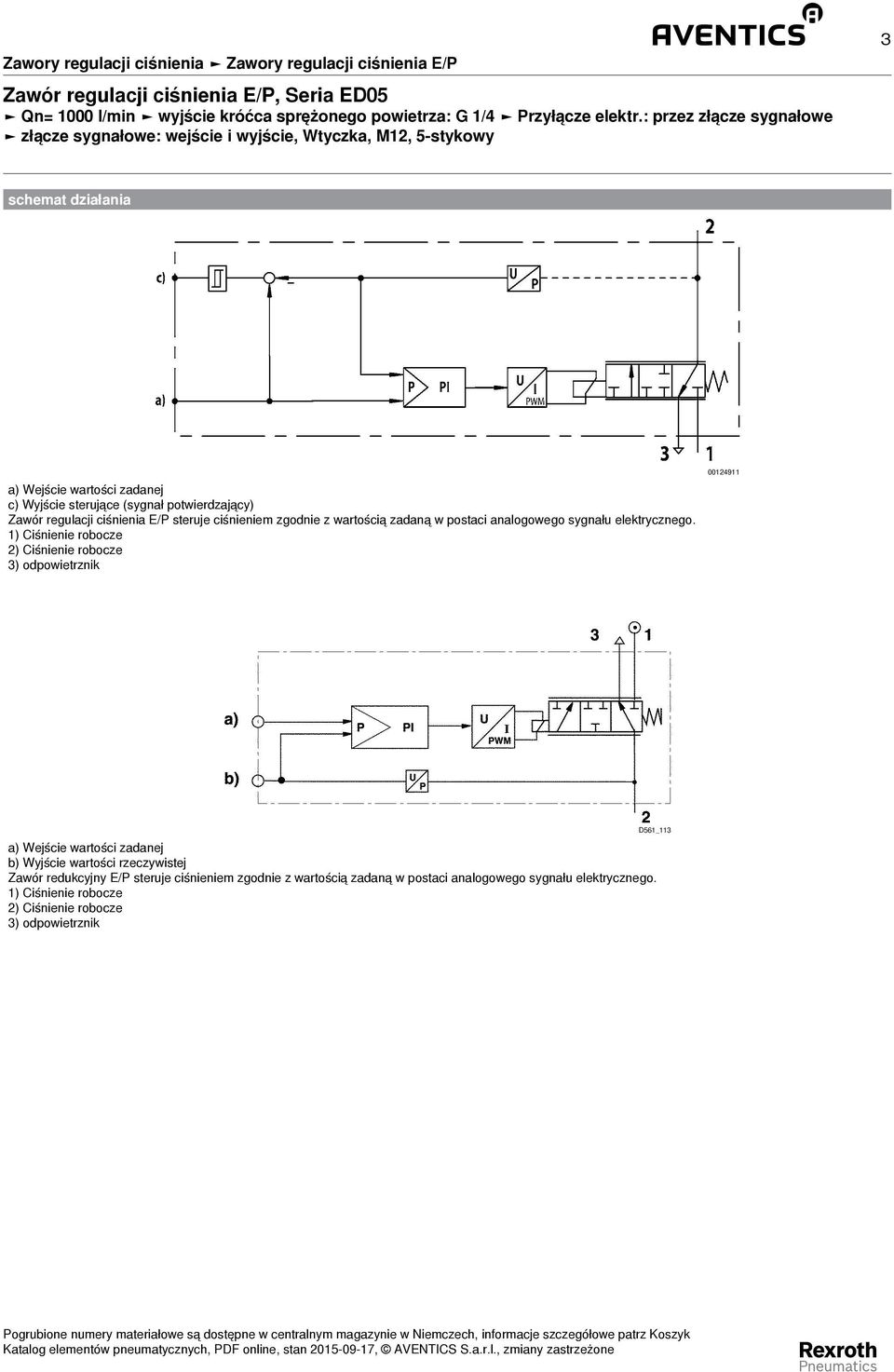

3 3 schemat działania a) Wejście wartości zadanej c) Wyjście sterujące (sygnał potwierdzający) Zawór regulacji ciśnienia E/P steruje ciśnieniem zgodnie z wartością zadaną w postaci analogowego sygnału elektrycznego. 1) Ciśnienie 2) Ciśnienie 3) odpowietrznik a) Wejście wartości zadanej b) Wyjście wartości rzeczywistej Zawór redukcyjny E/P steruje ciśnieniem zgodnie z wartością zadaną w postaci analogowego sygnału elektrycznego. 1) Ciśnienie 2) Ciśnienie 3) odpowietrznik D561_113

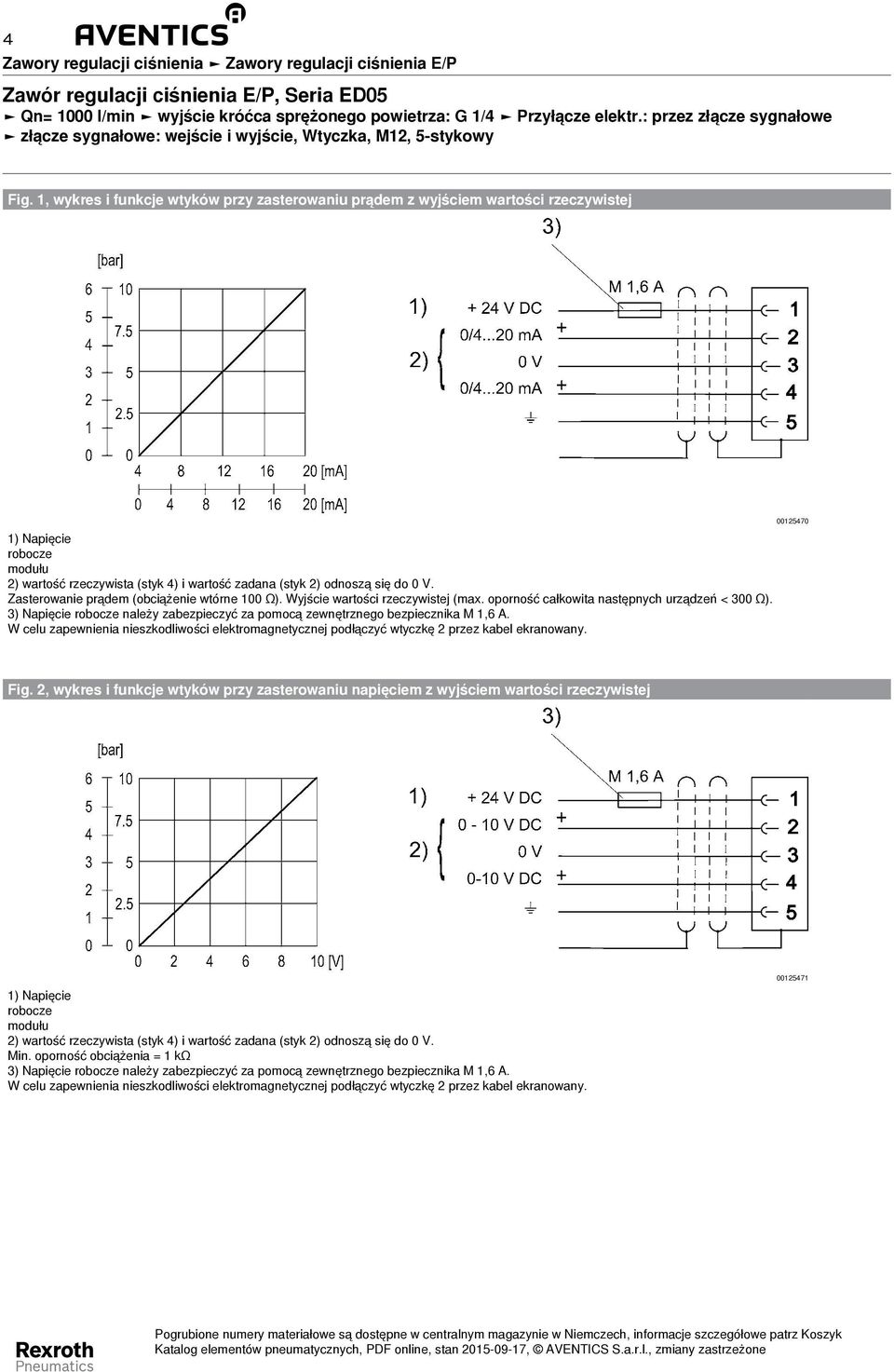

4 4 Zawory regulacji ciśnienia Zawory regulacji ciśnienia E/P Fig. 1, wykres i funkcje wtyków przy zasterowaniu prądem z wyjściem wartości rzeczywistej 2) wartość rzeczywista (styk 4) i wartość zadana (styk 2) odnoszą się do 0 V. Zasterowanie prądem (obciążenie wtórne 100 Ω). Wyjście wartości rzeczywistej (max. oporność całkowita następnych urządzeń < 300 Ω). 3) Napięcie należy zabezpieczyć za pomocą zewnętrznego bezpiecznika M 1,6 A. W celu zapewnienia nieszkodliwości elektromagnetycznej podłączyć wtyczkę 2 przez kabel ekranowany Fig. 2, wykres i funkcje wtyków przy zasterowaniu napięciem z wyjściem wartości rzeczywistej 2) wartość rzeczywista (styk 4) i wartość zadana (styk 2) odnoszą się do 0 V. Min. oporność obciążenia = 1 kω 3) Napięcie należy zabezpieczyć za pomocą zewnętrznego bezpiecznika M 1,6 A. W celu zapewnienia nieszkodliwości elektromagnetycznej podłączyć wtyczkę 2 przez kabel ekranowany

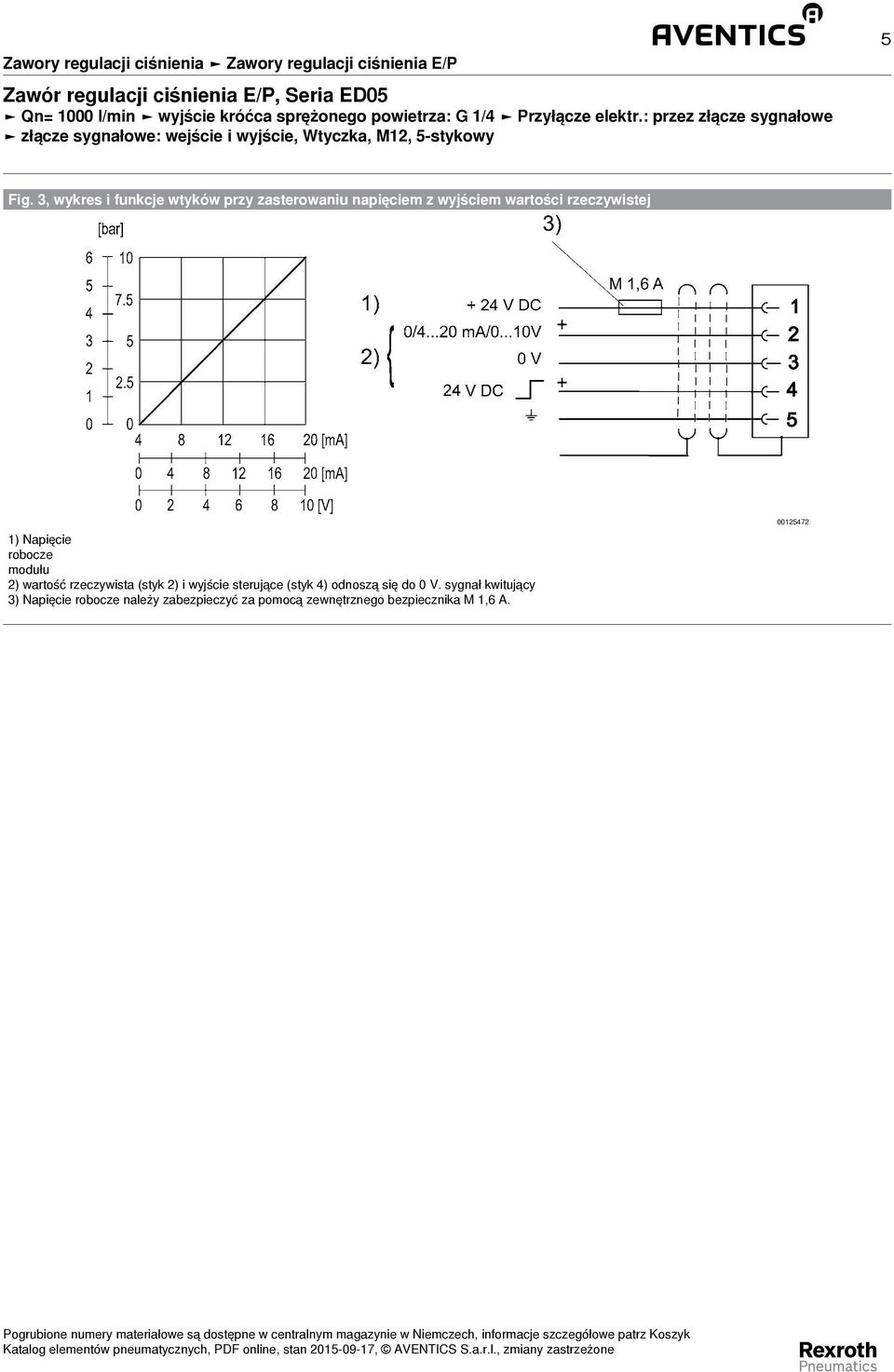

5 5 Fig. 3, wykres i funkcje wtyków przy zasterowaniu napięciem z wyjściem wartości rzeczywistej 2) wartość rzeczywista (styk 2) i wyjście sterujące (styk 4) odnoszą się do 0 V. sygnał kwitujący 3) Napięcie należy zabezpieczyć za pomocą zewnętrznego bezpiecznika M 1,6 A
