1 BLOKI UZDATNIANIA POWIETRZA alto UZDATNIANIE SPRĘŻONEGO POWIETRZA JEST KONIECZNOŚCIĄ: - Ochrona urządzeń i narzędzi pneumatycznych - Poprawa jakości pracy - Redukcja kosztów utrzymania ALTO DOC13PL

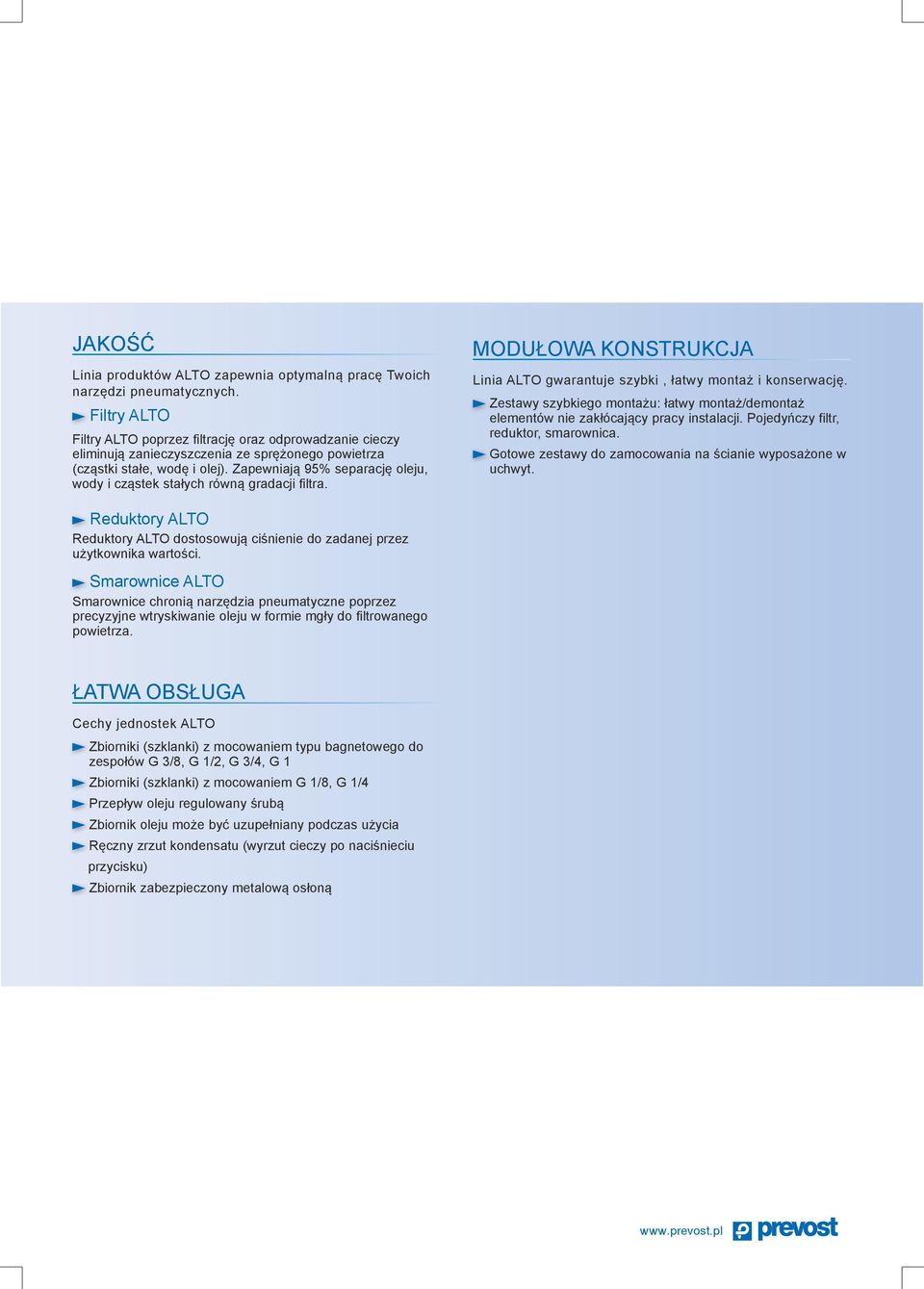

2 JAKOŚĆ Linia produktów ALTO zapewnia optymalną pracę Twoich narzędzi pneumatycznych. y ALTO y ALTO poprzez filtrację oraz odprowadzanie cieczy eliminują zanieczyszczenia ze sprężonego powietrza (cząstki stałe, wodę i olej). Zapewniają 95% separację oleju, wody i cząstek stałych równą gradacji filtra. MODUŁOWA KONSTRUKCJA Linia ALTO gwarantuje szybki, łatwy montaż i konserwację. Zestawy szybkiego montażu: łatwy montaż/demontaż elementów nie zakłócający pracy instalacji. Pojedyńczy filtr, reduktor, smarownica. Gotowe zestawy do zamocowania na ścianie wyposażone w uchwyt. y ALTO y ALTO dostosowują ciśnienie do zadanej przez użytkownika wartości. Smarownice ALTO Smarownice chronią narzędzia pneumatyczne poprzez precyzyjne wtryskiwanie oleju w formie mgły do filtrowanego powietrza. ŁATWA OBSŁUGA Cechy jednostek ALTO Zbiorniki (szklanki) z mocowaniem typu bagnetowego do zespołów G 3/8, G 1/2, G 3/4, G 1 Zbiorniki (szklanki) z mocowaniem G 1/8, G 1/4 Przepływ oleju regulowany śrubą Zbiornik oleju może być uzupełniany podczas użycia Ręczny zrzut kondensatu (wyrzut cieczy po naciśnieciu przycisku) Zbiornik zabezpieczony metalową osłoną

3 BLOKI UZDATNIANIA POWIETRZA ALTO 1 - G 1/8 oraz 1/4 PARAMETRY I WŁAŚCIWOŚCI TECHNICZNE FILTR Wkład filtra: Brąz spiekany acja: 25 mikronów Dren: manualny Pojemność szklanki: 9 ml Waga: 0.20 kg REDUKTOR Membrana zwalniająca zrównoważone Przyłącze manometru: G 1/8 Waga: 0.15 kg Spadek ciśnienia: P Przepływ: 0.3 bar Zadane ciśnienie: Flow Débit - Nl/min SMAROWNICA Sposób smarowania / mgła olejowa Regulacja poprzez śrubę igłową Pojemność szklanki: 20 ml Waga: kg Zalecany olej: ISO VG 22 - Ref. VAS 2442 zasilające: P: 0.5 bar

4 BLOKI UZDATNIANIA POWIETRZA ALTO 2 - G 3/8 PARAMETRY I WŁAŚCIWOŚCI TECHNICZNE FILTR Wkład filtra: Brąz spiekany acja: 25 mikronów Dren: manualny Pojemność szklanki: 32 ml Waga: 0.45 kg REDUKTOR Membrana zwalniająca zrównoważone Przyłącze manometru: G 1/8 Waga: 0.40 kg Spadek ciśnienia: P Przepływ: 0.3 bar Zadane ciśnienie: zadane: 2 elementy Cisnienie zadane: SMAROWNICA Sposób smarowania / mgła olejowa Regulacja poprzez śrubę igłową Pojemność szklanki: 57 ml Waga: 0.30 kg Zalecany olej: ISO VG 22 - Ref. VAS 2442 Flow Débit - Nl/min zasilające: P: 0.5 bar 3 elementy Cisnienie zadane:

5 BLOKI UZDATNIANIA POWIETRZA ALTO 3 - G 1/2 PARAMETRY I WŁAŚCIWOŚCI TECHNICZNE FILTR Wkład filtra: Brąz spiekany acja: 25 mikronów Dren: manualny Pojemność szklanki: 44 ml Waga: 0.67 kg REDUKTOR Membrana zwalniająca zrównoważone Przyłącze manometru: G 1/8 Waga: 0.90 kg Spadek ciśnienia: P Przepływ: 0.3 bar Zadane ciśnienie: Débit Débit zadane: 2 elementy Cisnienie zadane: SMAROWNICA Sposób smarowania / mgła olejowa Regulacja poprzez śrubę igłową Pojemność szklanki: 152 ml Waga: 0.56 kg Zalecany olej: ISO VG 22 - Ref. VAS 2442 zasilające: P: 0.5 bar 3 elementy Cisnienie zadane:

6 BLOKI UZDATNIANIA POWIETRZA ALTO 4 - G 3/4 PARAMETRY I WŁAŚCIWOŚCI TECHNICZNE FILTR Wkład filtra: Brąz spiekany acja: 25 mikronów Dren: manualny Pojemność szklanki: 165 ml Waga: 1.4 kg REDUKTOR Membrana zwalniająca zrównoważone Przyłącze manometru: G 1/8 Waga: 1.4 kg Flow, Nl/min Flow, Nl/min Spadek ciśnienia: P Przepływ: 0.3 bar Zadane ciśnienie: Flow, Nl/min 3 elementy Cisnienie zadane: SMAROWNICA Sposób smarowania / mgła olejowa Regulacja poprzez śrubę igłową Pojemność szklanki: 165 ml Waga: 1.3 kg Zalecany olej: ISO VG 22 - Ref. VAS 2442 Flow, Nl/min zasilające: P: 0.5 bar

7 BLOKI UZDATNIANIA POWIETRZA ALTO 4 - G 1 PARAMETRY I WŁAŚCIWOŚCI TECHNICZNE FILTR Wkład filtra: Brąz spiekany acja: 25 mikronów Dren: manualny Pojemność szklanki: 165 ml Waga: 1.3 kg REDUKTOR Membrana zwalniająca zrównoważone Przyłącze manometru: G 1/4 Waga: 1.3 kg Flow, Nl/min Spadek ciśnienia: P Przepływ: 0.3 bar Zadane ciśnienie: Flow, Nl/min 3 elementy Cisnienie zadane: Flow, Nl/min SMAROWNICA Sposób smarowania / mgła olejowa Regulacja poprzez śrubę igłową Pojemność szklanki: 165 ml Waga: 1.2 kg Zalecany olej: ISO VG 22 - Ref. VAS 2442 zasilające: P: 0.5 bar Débit Flow, - Nl/min

8 ELEMENTY ZAMIENNE DLA BLOKÓW UZDATNIANIA POWIETRZA ALTO FILTRY REDUKTORY SMAROWNICE FILTRO REDUKTORY 2 zestawy naprawcze strona zestawy naprawcze strona zestawy naprawcze strona zestawy naprawcze strony

9 ZESTAWY NAPRAWCZE ALTO FILTR ALTO 1 G 1/8 - G 1/4 ALTO 2 G 3/8 ALTO 3 G 1/2 ALTO 4 G 3/4 - G 1 TF 0 - TF 1 TF 2 TF 3 TF 4 TF 5 TF 1K1 TF 2K1 TF 3K1 TF 45K1 TF 45K1 TFM 1K2 TFM 2K2 TFM 3K2 TFM 45K2 TFM 45K2

10 ZESTAWY NAPRAWCZE ALTO REDUKTOR ALTO 1 G 1/8 - G 1/4 ALTO 2 G 3/8 ALTO 3 G 1/2 ALTO 4 G 3/4 - G 1 TR 0 - TR 1 TR 2 TR 3 TR 4 TR 5 TRM 1K1 TRM 2K1 TRM 345K1 TR M345K1 TR M345K1 TF 0 - TF 1 TF 2 TF 3 TR 4 TR 5 TRM 1K2 TRM 2K2 TRM 3K2 TR M45K2 TR M45K2 TRB 21 TRB Bar Bar TRM B21K2 TRM B23K2 TRB 41 TRB Bar Bar TRM B41K2 TRM B43K2 TR 0 - TR 1 TR 2 TR 3 TR 4 TR 5 TR 1K3 TR 2K3 TR 3K3 TR 45K3 TR 45K3

11 ZESTAWY NAPRAWCZE ALTO SMAROWNICA ALTO 1 G 1/8 - G 1/4 ALTO 2 G 3/8 ALTO 3 G 1/2 ALTO 4 G 3/4 - G 1 TL 0 - TL 1 TL 2 TL 3 TL 4 TL 5 TL 1K1 TL 2K1 TL 345K1 TL 345K1 TL 345K1 TL 1K2 TL 2K2 TL 3K2 TL 45K2 TL 45K2 TL 1K3 TL 2K3 TL 345K3 TL 345K3 TL 345K3 TL A3 Metalowa obudowa TL A3K3

12 ZESTAWY NAPRAWCZE ALTO FILTRO REDUKTOR ALTO 1 G 1/8 - G 1/4 ALTO 2 G 3/8 ALTO 3 G 1/2 ALTO 4 G 3/4 - G 1 TM 0 - TM 1 TM 2 TM 3 TM 4 TM 5 TRM 1K1 TRM 2K1 TRM 345K1 TRM 345K1 TRM 345K1 TRM 1K2 TRM 2K2 TRM 3K2 TRM 45 K2 TRM 45 K2 TM 1K3 TM 2K3 TM 3K3 TM 45K3 TM 45K3

13 ZESTAWY NAPRAWCZE ALTO FILTRO REDUKTOR ALTO 1 G 1/8 - G 1/4 ALTO 2 G 3/8 ALTO 3 G 1/2 ALTO 4 G 3/4 - G 1 TM 0 - TM 1 TM 2 TM 3 TM 4 TM 5 TFM 1K2 TFM 2K2 TFM 3K2 TFM 45K2 TFM 45K2 TMA 305 Metalowa obudowa TM A305K4 TM D2 TM D3 Automatyczny dren TFM D2K4 TFM D3K4

14 ZESTAW 2 CZĘŚCIOWY Ref : TB SME = # # G 1/4 G 3/8 G 1/2 G 3/4 G 1 Uchwyt ścienny z adapterem 1 TC S1 TC S2 TC S3 TC S4 TC S5 o reduktor 2 TM 1 TM 2 TM 3 TM 4 TM 5 Diverter / rozdzielacz 3 TE 1 TE 2 TE 3 4 TL 1 TL 2 TL 3 TL 4 TL 5 Manometr 5 MT CA1040 MT CA1040 MT CA1040 MT RA1663 MT RA1663 ZESTAW 3 CZĘŚCIOWY Ref : TT SM = # Ref : TT PSM = # # G 1/4 G 3/8 G 1/2 G 3/4 G 1 Adapter 1 TC P1 TC P2 TC P3 TC P4 TCP 5 2 TF 1 TF 2 TF 3 TF 4 TF 5 Uchwyt ścienny z adapterem 3 TA S1 TA S2 TA S3 TA S45 TA S45 4 TR 1 TR 2 TR 3 TR 4 TR 5 5 TL 1 TL 2 TL 3 TL 4 TL 5 Manometr 6 MT CA1040 MT CA1040 MT CA1040 MT RA1663 MT RA1663
