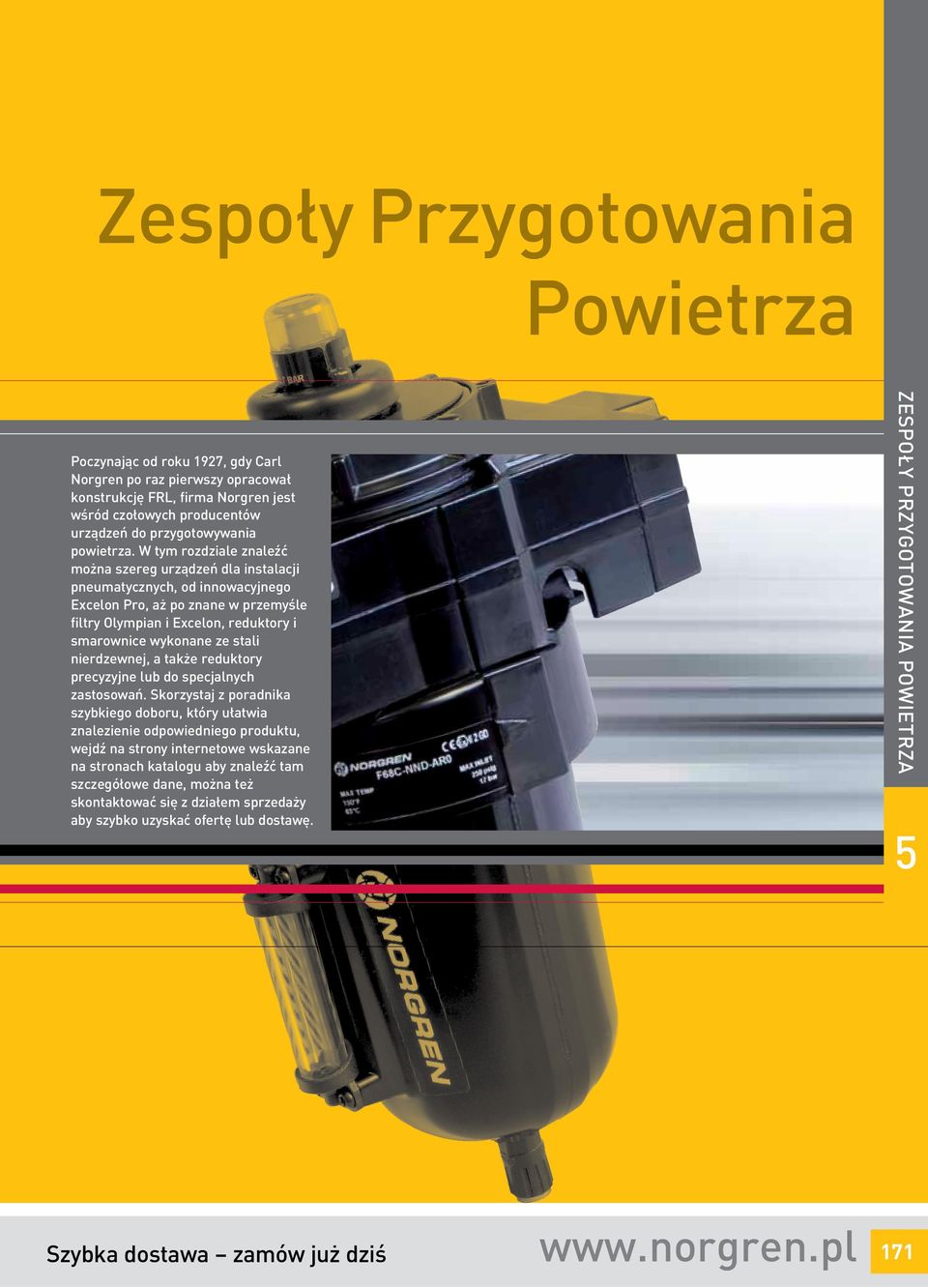

1 Zespoły Przygotowania Powietrza Poczynając od roku 1927, gdy Carl Norgren po raz pierwszy opracował konstrukcję FRL, firma Norgren jest wśród czołowych producentów urządzeń do przygotowywania powietrza. W tym rozdziale znaleźć można szereg urządzeń dla instalacji pneumatycznych, od innowacyjnego Excelon Pro, aż po znane w przemyśle filtry Olympian i Excelon, reduktory i smarownice wykonane ze stali nierdzewnej, a także reduktory precyzyjne lub do specjalnych zastosowań. Skorzystaj z poradnika szybkiego doboru, który ułatwia znalezienie odpowiedniego produktu, wejdź na strony internetowe wskazane na stronach katalogu aby znaleźć tam szczegółowe dane, można też skontaktować się z działem sprzedaży aby szybko uzyskać ofertę lub dostawę. Szybka dostawa zamów już dziś 171

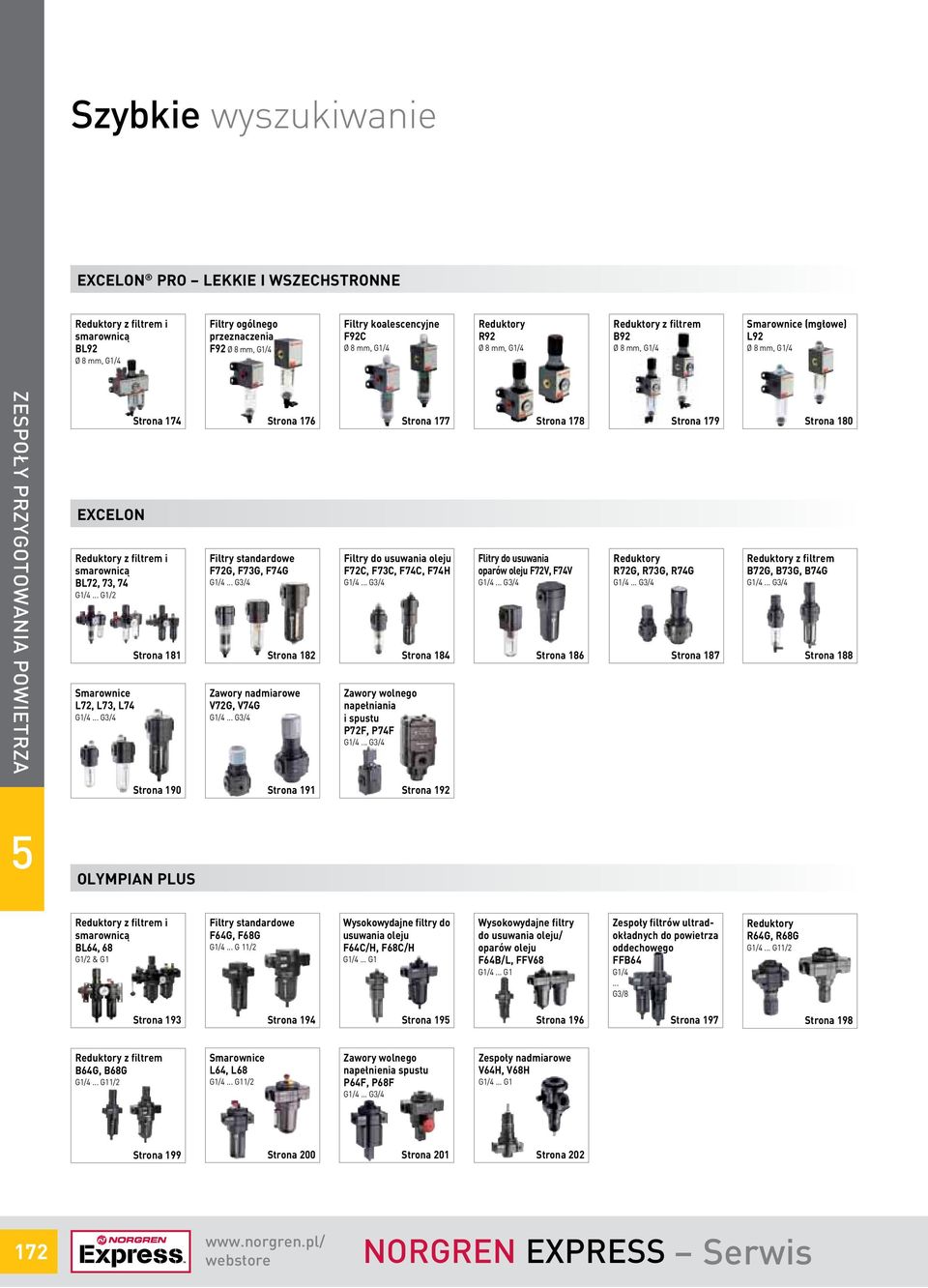

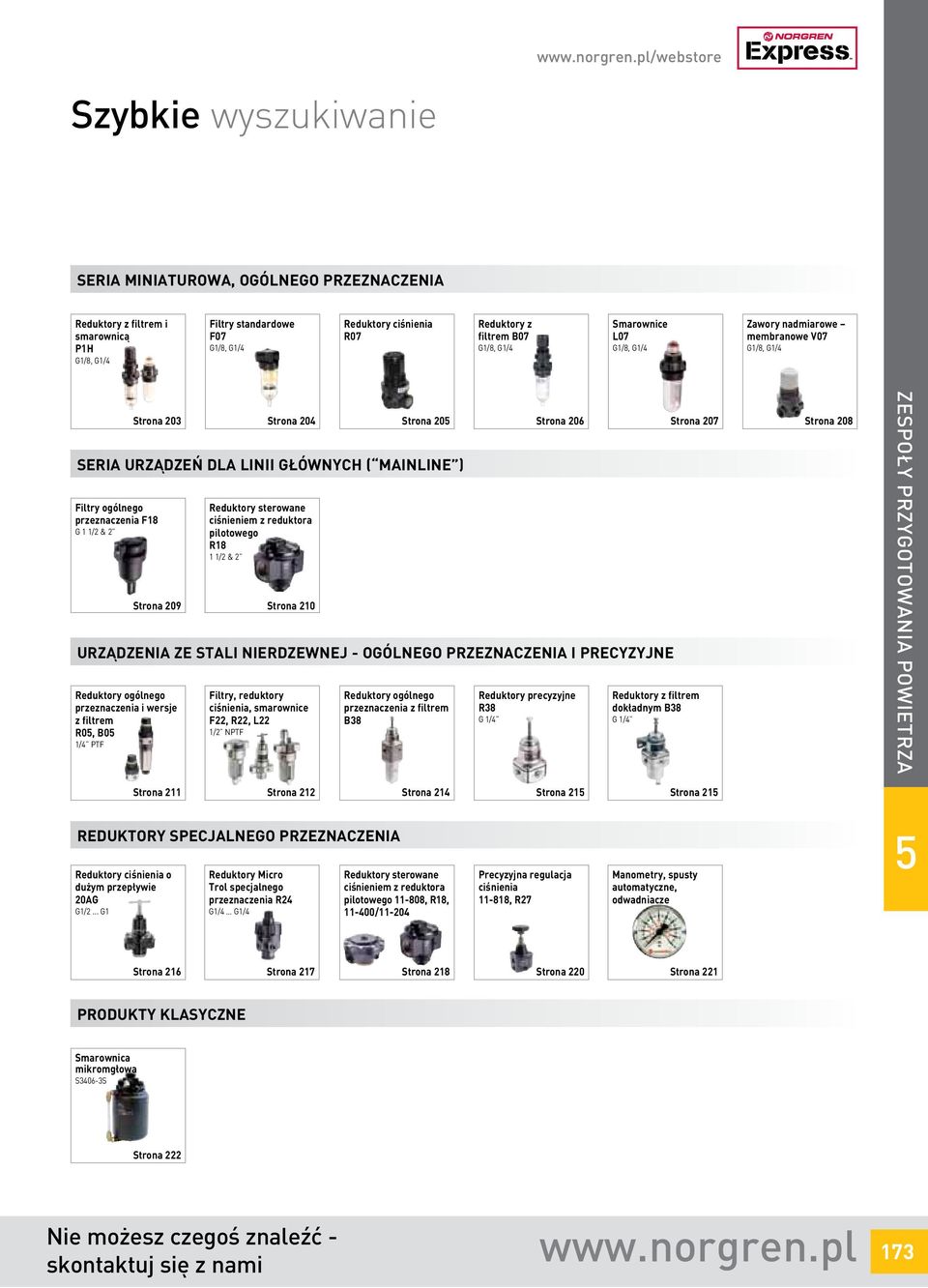

2 Szybkie wyszukiwanie EXCELON PRO LEKKIE I WSZECHSTRONNE Reduktory z filtrem i smarownicą BL92 Ø 8 mm, G1/4 Filtry ogólnego przeznaczenia F92 Ø 8 mm, G1/4 Filtry koalescencyjne F92C Ø 8 mm, G1/4 Reduktory R92 Ø 8 mm, G1/4 Reduktory z filtrem B92 Ø 8 mm, G1/4 Smarownice (mgłowe) L92 Ø 8 mm, G1/4 Excelon Reduktory z filtrem i smarownicą BL72, 73, 74 G1/4... G1/2 Smarownice L72, L73, L74 G1/4... G3/4 Strona 174 Strona 176 Strona 177 Strona 181 Filtry standardowe F72G, F73G, F74G G1/4... G3/4 Strona 182 Zawory nadmiarowe V72G, V74G G1/4... G3/4 Filtry do usuwania oleju F72C, F73C, F74C, F74H G1/4... G3/4 Zawory wolnego napełniania i spustu P72F, P74F G1/4... G3/4 Strona 184 Strona 178 Flitry do usuwania oparów oleju F72V, F74V G1/4... G3/4 Strona 186 Strona 179 Reduktory R72G, R73G, R74G G1/4... G3/4 Strona 187 Strona 180 Reduktory z filtrem B72G, B73G, B74G G1/4... G3/4 Strona 188 Strona 190 Strona 191 Strona 192 OLYMPIAN PLUS Reduktory z filtrem i smarownicą BL64, 68 G1/2 & G1 Filtry standardowe F64G, F68G G1/4... G 11/2 Wysokowydajne filtry do usuwania oleju F64C/H, F68C/H G1/4... G1 Wysokowydajne filtry do usuwania oleju/ oparów oleju F64B/L, FFV68 G1/4... G1 Zespoły filtrów ultradokładnych do powietrza oddechowego FFB64 G1/4... G3/8 Reduktory R64G, R68G G1/4... G11/2 Strona 193 Strona 194 Strona 19 Strona 196 Strona 197 Strona 198 Reduktory z filtrem B64G, B68G G1/4... G11/2 Smarownice L64, L68 G1/4... G11/2 Zawory wolnego napełnienia spustu P64F, P68F G1/4... G3/4 Zespoły nadmiarowe V64H, V68H G1/4... G1 Strona 199 Strona 200 Strona 201 Strona webstore NORGREN EXPRESS Serwis

3 Szybkie wyszukiwanie Seria miniaturowa, ogólnego przeznaczenia Reduktory z filtrem i smarownicą P1H G1/8, G1/4 Filtry standardowe F07 G1/8, G1/4 Reduktory ciśnienia R07 Reduktory z filtrem B07 G1/8, G1/4 Smarownice L07 G1/8, G1/4 Zawory nadmiarowe membranowe V07 G1/8, G1/4 Strona 203 Strona 204 Strona 20 Strona 206 Strona 207 Strona 208 Seria urządzeń dla linii głównych ( Mainline ) Filtry ogólnego przeznaczenia F18 G 1 1/2 & 2 Strona 209 Reduktory sterowane ciśnieniem z reduktora pilotowego R18 1 1/2 & 2 Strona 210 URZĄDZENIA ZE STALI NIERDZEWNEJ - OGÓLNEGO PRZEZNACZENIA I PRECYZYJNE Reduktory ogólnego przeznaczenia i wersje z filtrem R0, B0 1/4 PTF Filtry, reduktory ciśnienia, smarownice F22, R22, L22 1/2 NPTF Reduktory ogólnego przeznaczenia z filtrem B38 Reduktory precyzyjne R38 G 1/4 Reduktory z filtrem dokładnym B38 G 1/4 Strona 211 Strona 212 Strona 214 Strona 21 Strona 21 REDUKTORY specjalnego przeznaczenia Reduktory ciśnienia o dużym przepływie 20AG G1/2... G1 Reduktory Micro Trol specjalnego przeznaczenia R24 G1/4 G1/4 Reduktory sterowane ciśnieniem z reduktora pilotowego , R18, / Precyzyjna regulacja ciśnienia , R27 Manometry, spusty automatyczne, odwadniacze Strona 216 Strona 217 Strona 218 Strona 220 Strona 221 PRODUKTY KLASYCZNE Smarownica mikromgłowa S3406-3S Strona 222 Nie możesz czegoś znaleźć - skontaktuj się z nami 173

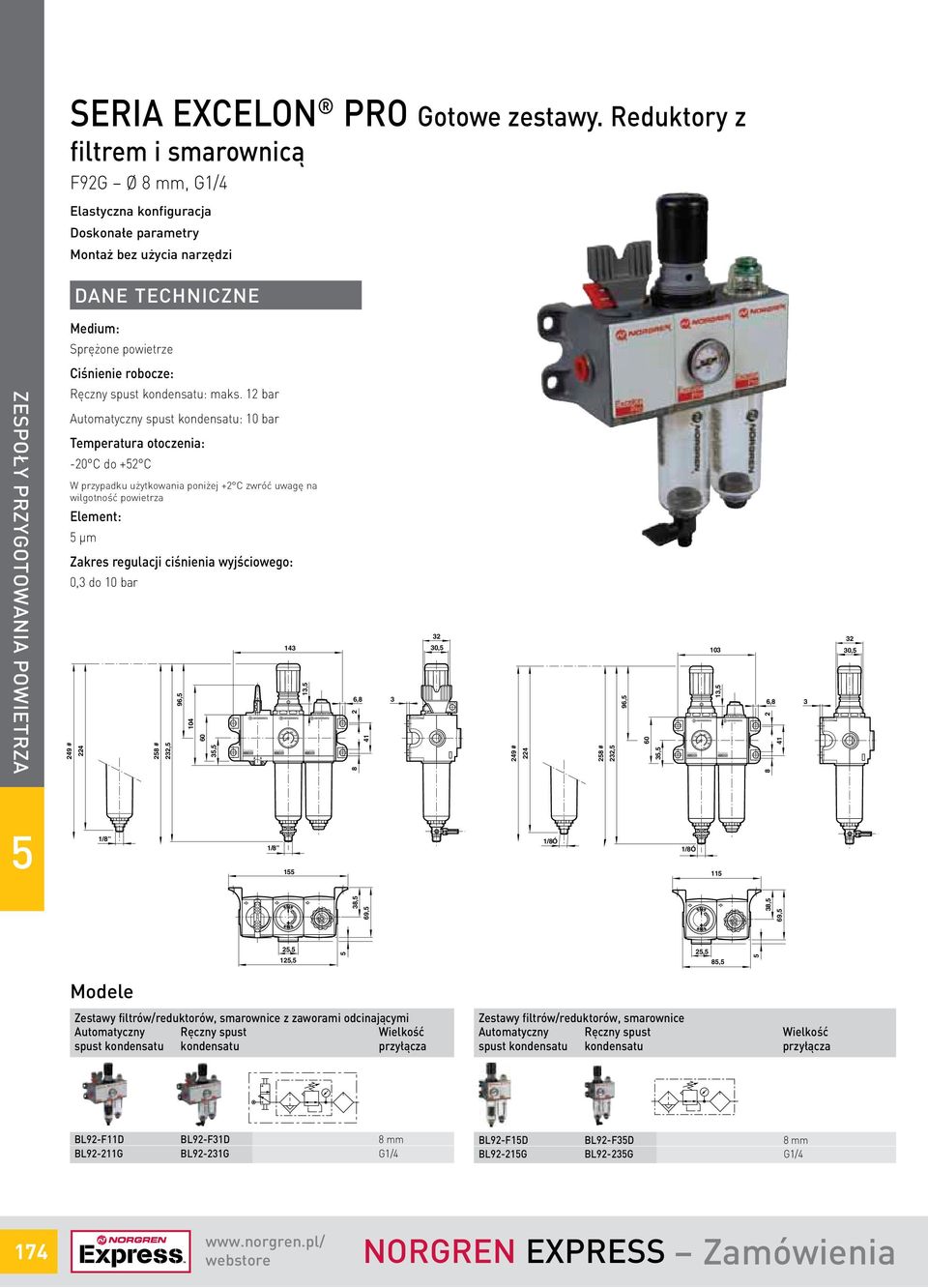

4 SERIA EXCELON PRO Gotowe zestawy. Reduktory z filtrem i smarownicą F92G Ø 8 mm, G1/4 Elastyczna konfiguracja Doskonałe parametry Montaż bez użycia narzędzi Ciśnienie robocze: Ręczny spust kondensatu: maks. 12 bar Automatyczny spust kondensatu: 10 bar -20 C do +2 C W przypadku użytkowania poniżej +2 C zwróć uwagę na Element: µm Zakres regulacji ciśnienia wyjściowego: 0,3 do 10 bar 249 # # 232, 96, , , 6, , 249 # # 232, 96, 1/8 1/8 1 69, 38, 60 3, , 6, /8Ó 1/8Ó 11 69, 38, 30, 2, 12, 2, 8, Zestawy filtrów/reduktorów, smarownice z zaworami odcinającymi Automatyczny Ręczny spust Wielkość spust kondensatu kondensatu przyłącza Zestawy filtrów/reduktorów, smarownice Automatyczny Ręczny spust Wielkość spust kondensatu kondensatu przyłącza BL92-F11D BL92-F31D 8 mm BL92-211G BL92-231G G1/4 BL92-F1D BL92-F3D 8 mm BL92-21G BL92-23G G1/ webstore NORGREN EXPRESS Zamówienia

5 Seria excelon pro Opatentowany System Połączeń Opatentowany system połączeń ŁATWY MONTAŻ Innowacyjny, opatentowany sposób połączenia z zastosowaniem wbudowanych wsporników ułatwia obsługę i instalację urządzeń Excelon Pro. 6 WŁAŚCIWOŚCI akcesoriów 1 UCHWYT DO MONTAŻU NAŚCIENNEGO Z SZYBKOZŁĄCZKĄ Do zamocowania urządzenia na ścianie. 2 UCHWYT DO MONTAŻU NAŚCIENNEGO Z GWINTEM Do zamocowania urządzenia na ścianie. 3 ZŁĄCZKA GWINTOWA Do bezpośredniego podłączenia urządzenia. 4 TŁUMIK HAŁASU (DLA ZAWORU ODCINAJĄCEGO) Do redukcji hałasu przy wydechu powietrza do atmosfery. ZATRZASK Umożliwia łatwe łączenie urządzeń Excelon PRO. 6 BLOK PRZYŁĄCZENIOWY Zastosowany między reduktorem z filtrem smarownicą umożliwia wykonanie rozgałęzień do układów wymagających zasilania powietrzem niesmarowanym. Płytki blokujące są dostarczane w zestawie (wtyczki nie są uwzględnione) Wielkość przyłącza Szybkozłącze Przyłącze Przyłącze Zatrzask Blokada / zawór Blok Wyposażenie wtykowe z uchwy gwintowane z uchwy gwintowane bez odcinającood- przyłączeniowy dodatkowe tem mocującym tem mocującym uchwytu mocującego powietrzający G 1/8 G 1/4 G 3/8 Ø 6 mm Ø 8 mm Ø 10 mm Ø 12 mm T92T-NNN-B1N T40M KIT-1G 9212KIT-2G 9211KIT-2V 9212KIT-3G 9213KIT-6D 9213KIT-8D 9213KIT-AD 9213KIT-BD Łatwe zamawianie 24/7 17

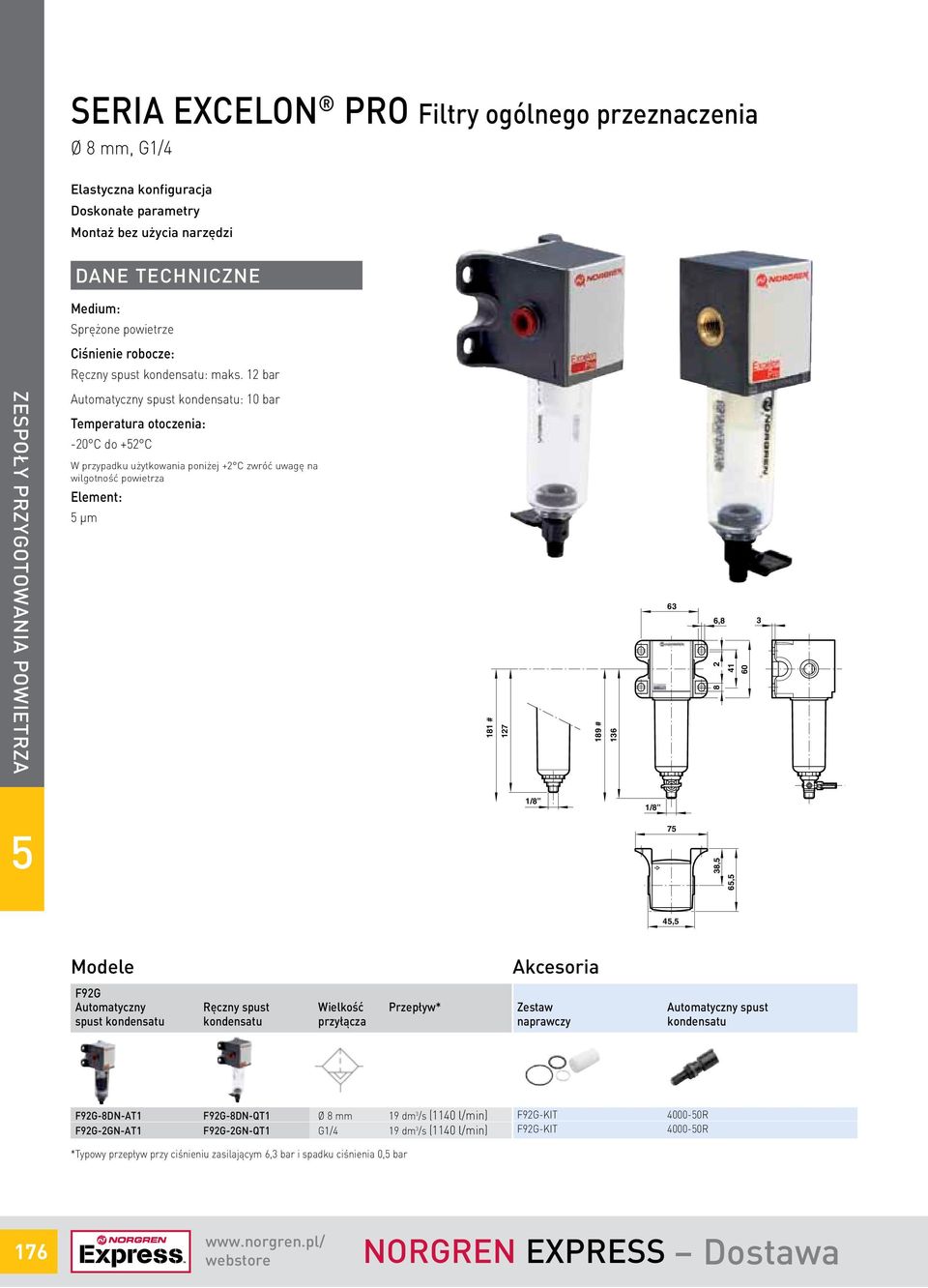

6 SERIA EXCELON PRO Filtry ogólnego przeznaczenia Ø 8 mm, G1/4 Elastyczna konfiguracja Doskonałe parametry Montaż bez użycia narzędzi Ciśnienie robocze: Ręczny spust kondensatu: maks. 12 bar Automatyczny spust kondensatu: 10 bar -20 C do +2 C W przypadku użytkowania poniżej +2 C zwróć uwagę na Element: µm 181 # 127 1/8 189 # 136 1/ ,8 38, 8 2 6, , F92G Automatyczny Ręczny spust Wielkość Przepływ* spust kondensatu kondensatu przyłącza Zestaw naprawczy Automatyczny spust kondensatu F92G-8DN-AT1 F92G-8DN-QT1 Ø 8 mm 19 dm 3 /s (1140 l/min) F92G-2GN-AT1 F92G-2GN-QT1 G1/4 19 dm 3 /s (1140 l/min) F92G-KIT R F92G-KIT R *Typowy przepływ przy ciśnieniu zasilającym 6,3 bar i spadku ciśnienia 0, bar webstore NORGREN EXPRESS Dostawa

7 Seria EXCELON PRO Filtry koalescencyjne Ø 8 mm, G1/4 Łatwe konfigurowanie Doskonałe parametry Montaż bez narzędzi Automatyczny spust i wskaźnik serwisowy w standardzie Ciśnienie robocze: 8 bar max. -20 C do +2 C W przypadku użytkowania poniżej +2 C zwróć uwagę na Element: 0,01 µm Pozostałości oleju: 0,01 mg/m 3 przy +21 C 63 Uwaga: 28 6,8 2 3 Stosować z filtrem wstępnym µm umieszczonym po stronie zasilania 181 # 127 1/ , 6, , F92C Automatyczny Wielkość Przepływ* spust kondensatu przyłącza Zestaw naprawczy Automatyczny spust kondensatu F92C-8DD-AT1 Ø 8 mm 4,6 dm 3 /s (276 l/min) F92C-2GD-AT1 G1/4 4,6 dm 3 /s (276 l/min) F92C-KIT R F92C-KIT R *Typowy przepływ przy ciśnieniu zasilającym 6,3 bar i spadku ciśnienia 0, bar Szybka dostawa zamów już dziś 177

8 Seria EXCELON PRO Reduktor Ø 8 mm, G1/4 Elastyczna konfiguracja Doskonałe parametry Montaż bez użycia narzędzi Ciśnienie robocze: Maks. 12 bar -20 C do +60 C W przypadku użytkowania poniżej +2 C zwróć uwagę na Zakres regulacji ciśnienia wyjściowego: 0,3 do 10 bar 138, 96, ,8 38, , , 13, 2, 4, R92G Model Wielkość przyłącza Przepływ* R92G-8DK-RMG Ø 8 mm 22 dm 3 /s (1320 l/min) R92G-2GK-RMG G1/4 22 dm 3 /s (1320 l/min) R92G-KITR R92G-KITR * Typowy przepływ przy ciśnieniu zasilającym 10 bar, nastawie ciśnienia 6,3 bar i spadku 1 bar od wartości zadanej webstore NORGREN EXPRESS Serwis

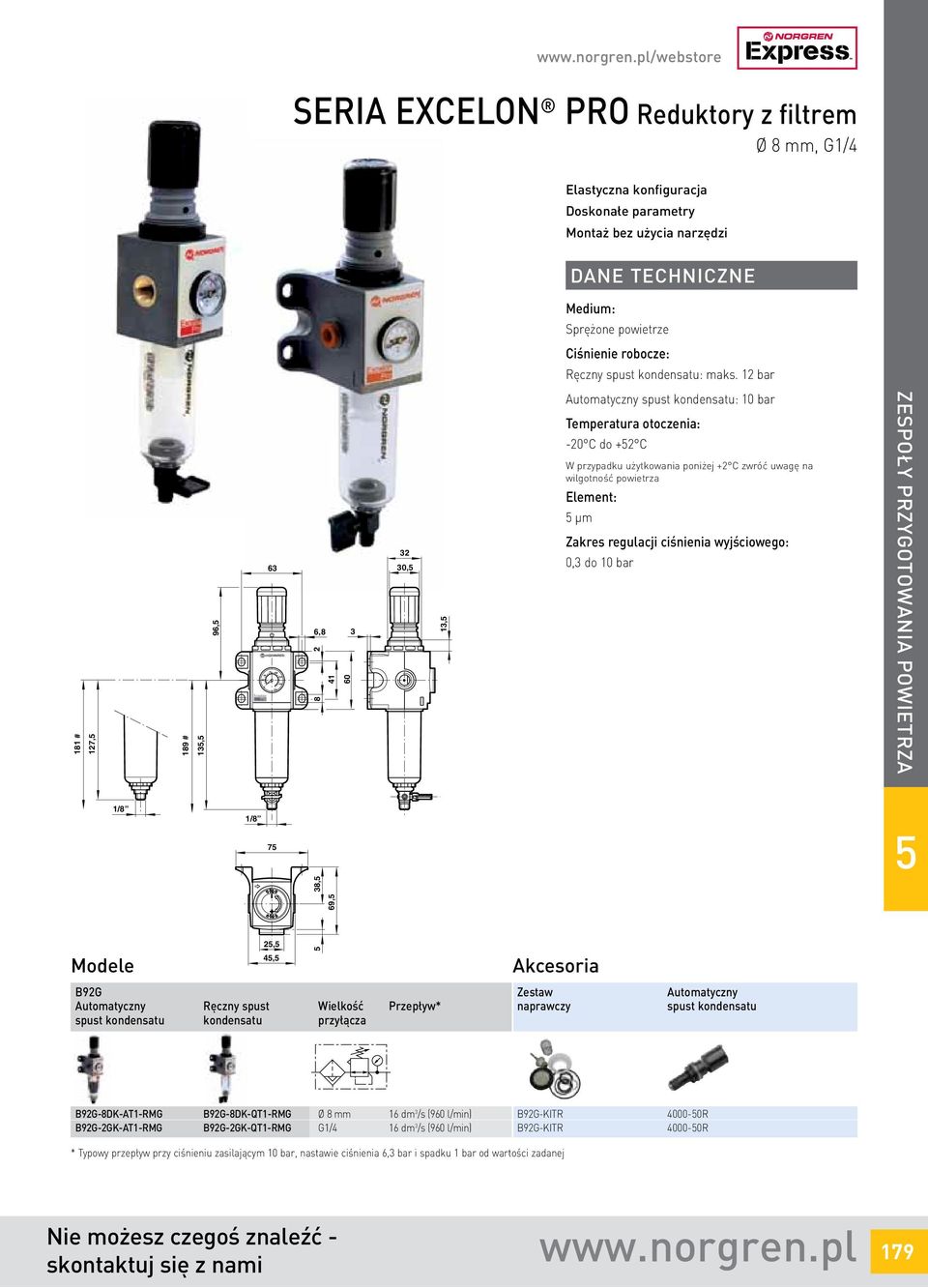

9 Seria EXCELON PRO Reduktory z filtrem Ø 8 mm, G1/4 Elastyczna konfiguracja Doskonałe parametry Montaż bez użycia narzędzi Ciśnienie robocze: Ręczny spust kondensatu: maks. 12 bar 181 # 127, 1/8 189 # 13, 96, 1/ ,8 38, , , 13, Automatyczny spust kondensatu: 10 bar -20 C do +2 C W przypadku użytkowania poniżej +2 C zwróć uwagę na Element: µm Zakres regulacji ciśnienia wyjściowego: 0,3 do 10 bar b92g Automatyczny Ręczny spust Wielkość Przepływ* spust kondensatu kondensatu przyłącza 2, 4, Zestaw naprawczy Automatyczny spust kondensatu B92G-8DK-AT1-RMG B92G-8DK-QT1-RMG Ø 8 mm 16 dm 3 /s (960 l/min) B92G-2GK-AT1-RMG B92G-2GK-QT1-RMG G1/4 16 dm 3 /s (960 l/min) B92G-KITR R B92G-KITR R * Typowy przepływ przy ciśnieniu zasilającym 10 bar, nastawie ciśnienia 6,3 bar i spadku 1 bar od wartości zadanej Nie możesz czegoś znaleźć - skontaktuj się z nami 179

10 Seria EXCELON PRO Smarownice (mgłowe) Ø 8 mm, G1/4 Elastyczna konfiguracja Doskonałe parametry Montaż bez użycia narzędzi Ciśnienie robocze: Maks. 12 bar -20 C do +2 C W przypadku użytkowania poniżej +2 C zwróć uwagę na Express plus Czy wiesz że... Smarownice wydłużają trwałość układu do 4 razy, obniżając koszty eksploatacji. 223, # ,8 3 38, , , Symbol 8.10 l92c Model Wielkość przyłącza Przepływ* L92C-8DP-ETN Ø 8 mm 24 dm 3 /s (1440 l/min) L92C-2GP-ETN G1/4 24 dm 3 /s (1440 l/min) L92C-KIT L92C-KIT *Typowy przepływ przy ciśnieniu zasilającym 6,3 bar i spadku ciśnienia 0, bar webstore NORGREN EXPRESS Zamówienia

11 SERIA EXCELON Zestaw reduktor z filtrem i smarownicą BL72, 73, 74 G1/4 G1/2 192* 192* 207** 207** 230*** 230*** # # 164* 218** 27*** 164* 218** 27*** *BL72, **BL73, ***BL74 # Minimalny odstęp wymagany do usunięcia zbiornika 73* 73* 96** 96** 127*** 127*** 3* 3* 6** 6** 214* 214* 22** 22** 304*** 304*** 48* 48* 74** 74** Gotowy zestaw zawiera: reduktor z filtrem i smarownicą mikromgłową oraz zawór odcinający z odpowietrzaniem, manometr i uchwyty mocujące Wysoka skuteczność usuwania wilgoci i cząstek stałych Łatwo demontowany zbiornik z mocowaniem bagnetowym Pokrętło wyposażone w zatrzaskową blokadę nastawy Osłona umożliwiająca zmianę nastawy (opcja) Kopułka wziernika umożliwia łatwą regulację parametrów smarowania powietrza Standardowe wyposażenie układów pneumatycznych Ciśnienie robocze: 10 bar Przyłącza manometru: R6 1/8-20 C do +0 C Przy temperaturze poniżej +2 C, zwróć uwagę na Zakres ciśnienia: 0, bar GOTOWE ZESTAWY BL72, BL73 i BL74 Z ZAWOREM ODCINAJĄCYM Automatyczny Ręczny spust Wielkość Zbiornik spust kondensatu kondensatu przyłącza Blokada Nypel szybkiego Element filtrujący pokrętła napełniania (40 mikronów) BL72-201GA BL72-221G G1/4 T BL73-301G BL73-321G G3/8 T BL74-401G BL74-421G G1/2 GT GOTOWE ZESTAWY BL72, BL73 i BL74 BEZ ZAWORU ODCINAJĄCEGO Automatyczny Ręczny spust Wielkość Zbiornik spust kondensatu kondensatu przyłącza Blokada Nypel szybkiego Element filtrujący pokrętła napełniania (40 mikronów) BL72-20GA BL72-22G G3/8 T BL73-30G BL73-32G G3/8 T BL74-40G BL74-42G G1/2 GT T= zbiornik przezroczysty GT= zbiornik przezroczysty z osłoną Dla uzyskania numeru zestawu naprawczego, proszę podać numer urządzenia Łatwe zamawianie 24/

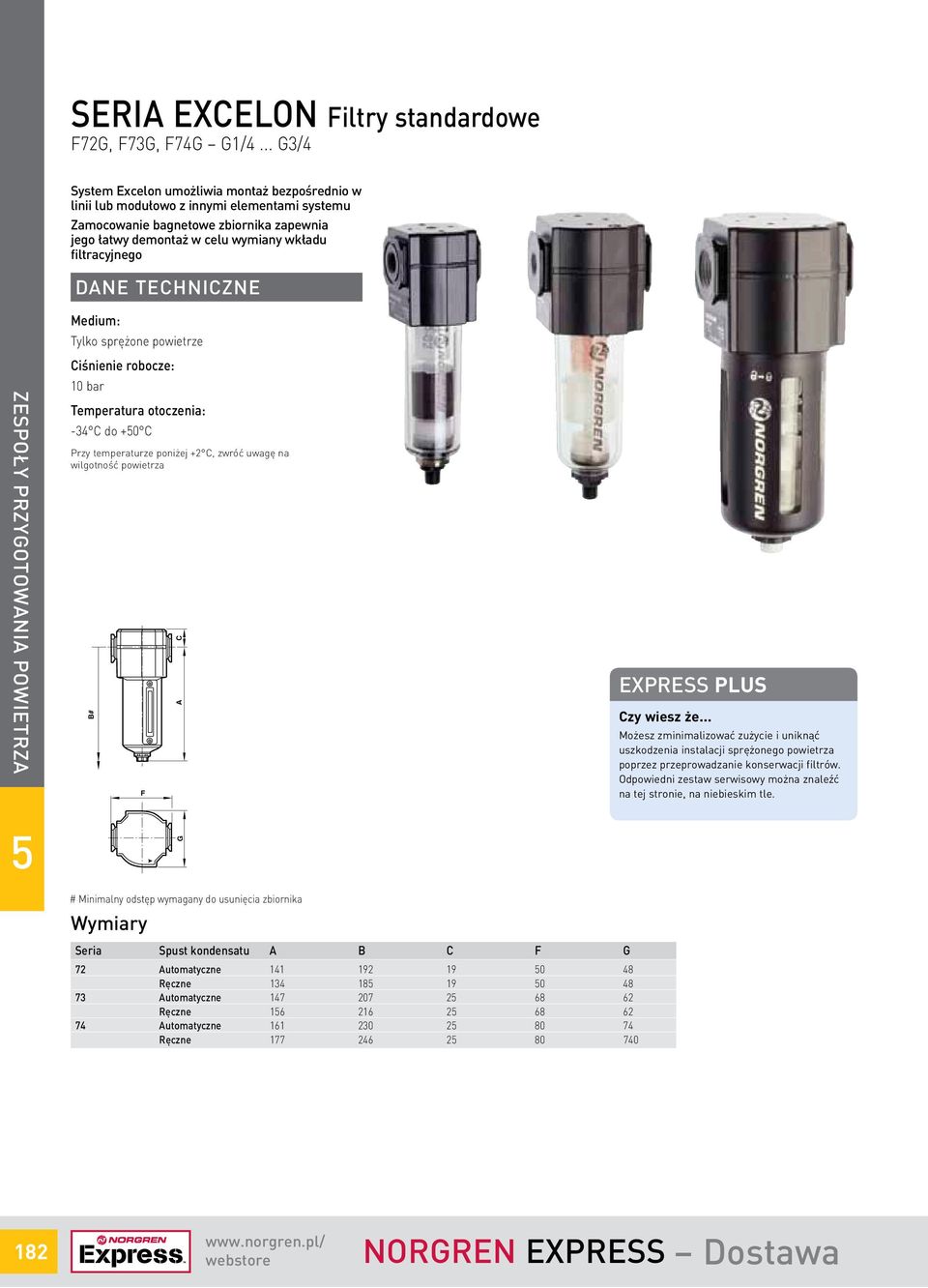

12 SERIA EXCELON Filtry standardowe F72G, F73G, F74G G1/4... G3/4 System Excelon umożliwia montaż bezpośrednio w linii lub modułowo z innymi elementami systemu Zamocowanie bagnetowe zbiornika zapewnia jego łatwy demontaż w celu wymiany wkładu filtracyjnego Tylko sprężone powietrze Ciśnienie robocze: 10 bar -34 C do +0 C Przy temperaturze poniżej +2 C, zwróć uwagę na B# F Wymiary C G A # Minimalny odstęp wymagany do usunięcia zbiornika Seria Spust kondensatu A B C F G 72 Automatyczne Ręczne Automatyczne Ręczne Automatyczne Ręczne Express plus Czy wiesz że... Możesz zminimalizować zużycie i uniknąć uszkodzenia instalacji sprężonego powietrza poprzez przeprowadzanie konserwacji filtrów. Odpowiedni zestaw serwisowy można znaleźć na tej stronie, na niebieskim tle webstore NORGREN EXPRESS Dostawa

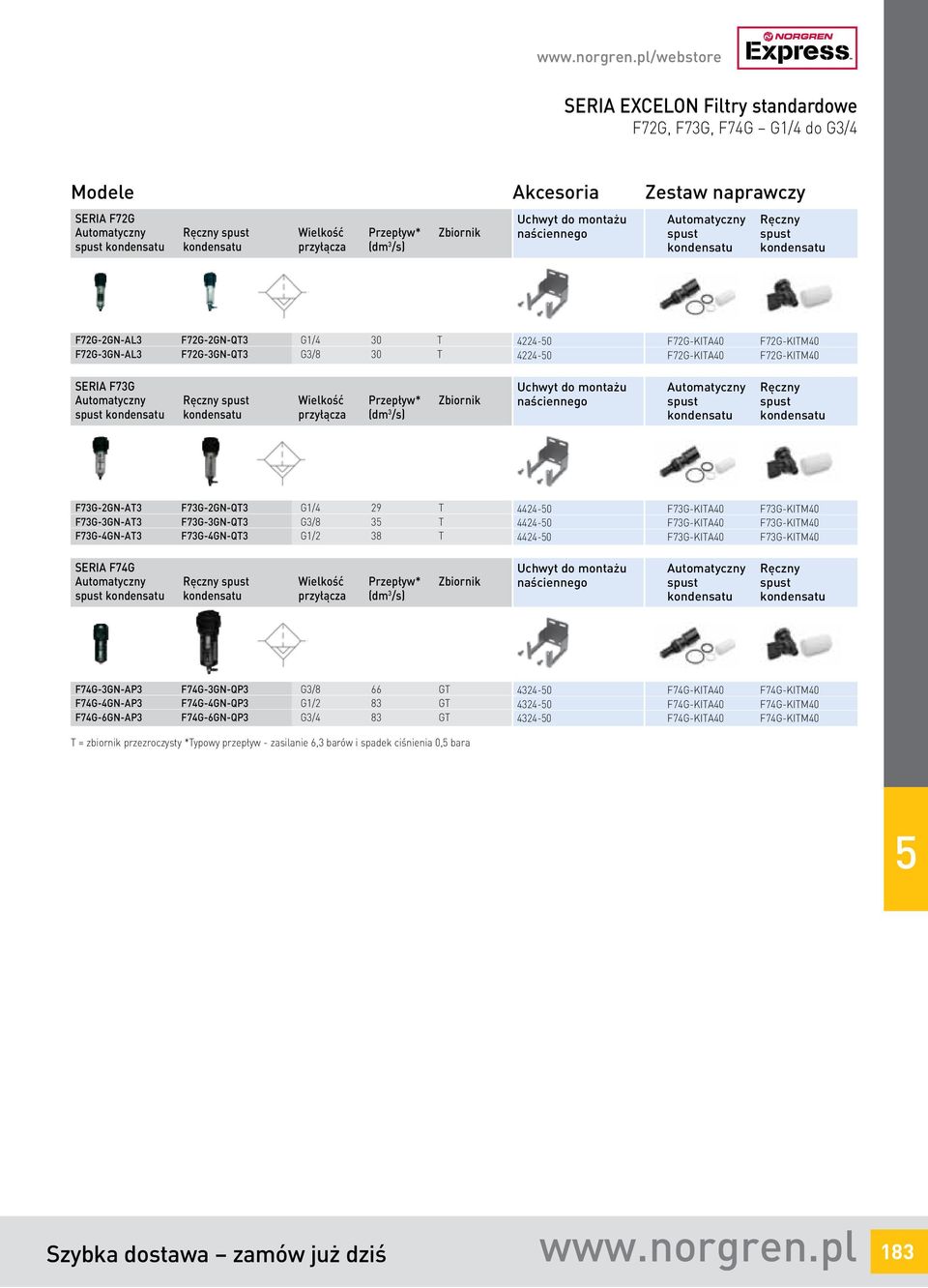

13 SERIA EXCELON Filtry standardowe F72G, F73G, F74G G1/4 do G3/4 SERIA F72G Automatyczny Ręczny spust Wielkość Przepływ* Zbiornik spust kondensatu kondensatu przyłącza (dm 3 /s) Uchwyt do montażu Automatyczny Ręczny naściennego spust spust kondensatu kondensatu F72G-2GN-AL3 F72G-2GN-QT3 G1/4 30 T F72G-3GN-AL3 F72G-3GN-QT3 G3/8 30 T SERIA F73g Automatyczny Ręczny spust Wielkość Przepływ* Zbiornik spust kondensatu kondensatu przyłącza (dm 3 /s) F72G-KITA40 F72G-KITM F72G-KITA40 F72G-KITM40 Uchwyt do montażu Automatyczny Ręczny naściennego spust spust kondensatu kondensatu F73G-2GN-AT3 F73G-2GN-QT3 G1/4 29 T F73G-3GN-AT3 F73G-3GN-QT3 G3/8 3 T F73G-4GN-AT3 F73G-4GN-QT3 G1/2 38 T SERIA F74g Automatyczny Ręczny spust Wielkość Przepływ* Zbiornik spust kondensatu kondensatu przyłącza (dm 3 /s) F73G-KITA40 F73G-KITM F73G-KITA40 F73G-KITM F73G-KITA40 F73G-KITM40 Uchwyt do montażu Automatyczny Ręczny naściennego spust spust kondensatu kondensatu F74G-3GN-AP3 F74G-3GN-QP3 G3/8 66 GT F74G-4GN-AP3 F74G-4GN-QP3 G1/2 83 GT F74G-6GN-AP3 F74G-6GN-QP3 G3/4 83 GT F74G-KITA40 F74G-KITM F74G-KITA40 F74G-KITM F74G-KITA40 F74G-KITM40 T = zbiornik przezroczysty *Typowy przepływ - zasilanie 6,3 barów i spadek ciśnienia 0, bara Szybka dostawa zamów już dziś 183

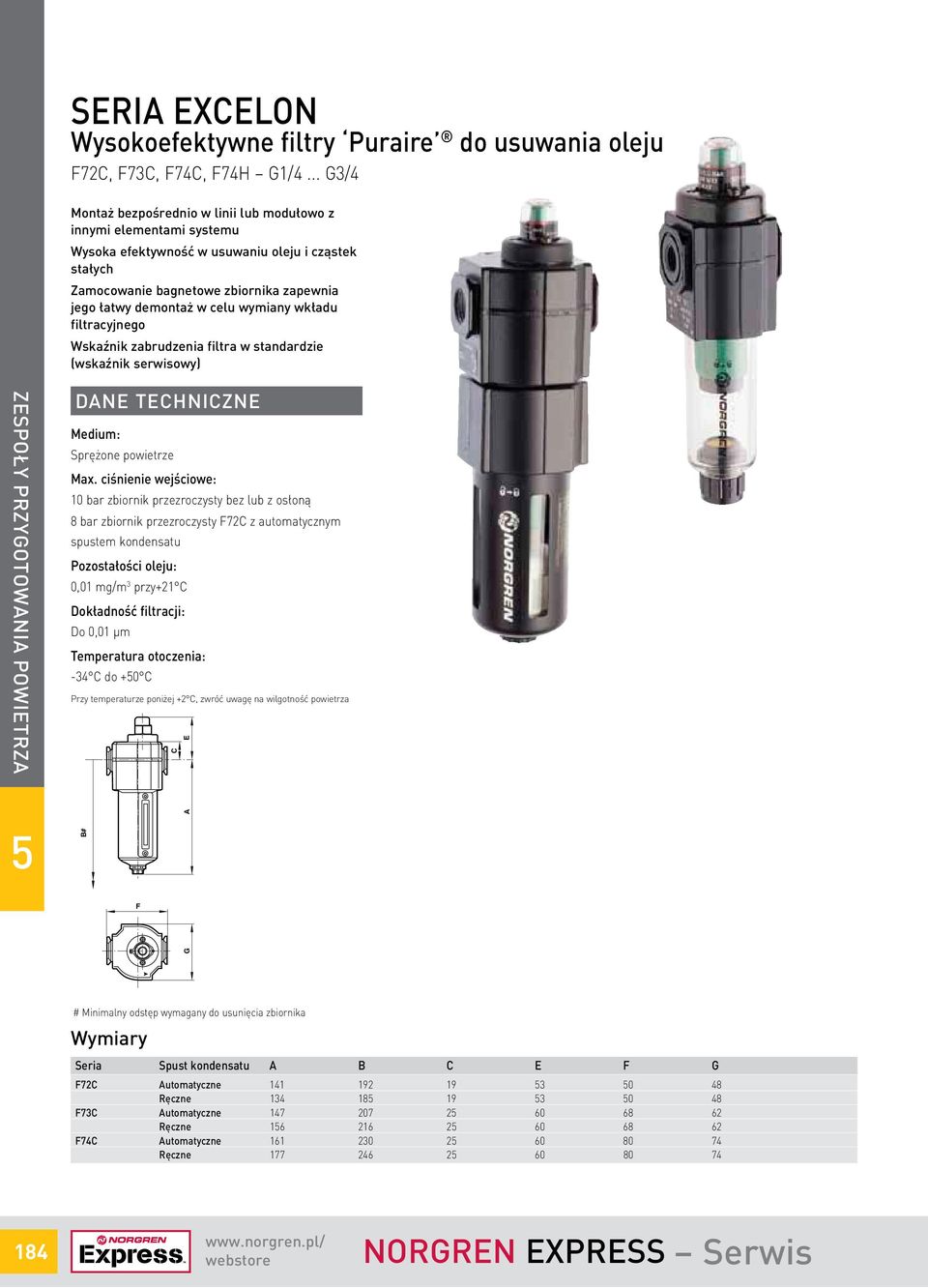

14 SERIA EXCELON Wysokoefektywne filtry Puraire do usuwania oleju F72C, F73C, F74C, F74H G1/4... G3/4 Montaż bezpośrednio w linii lub modułowo z innymi elementami systemu Wysoka efektywność w usuwaniu oleju i cząstek stałych Zamocowanie bagnetowe zbiornika zapewnia jego łatwy demontaż w celu wymiany wkładu filtracyjnego Wskaźnik zabrudzenia filtra w standardzie (wskaźnik serwisowy) Max. ciśnienie wejściowe: 10 bar zbiornik przezroczysty bez lub z osłoną 8 bar zbiornik przezroczysty F72C z automatycznym spustem kondensatu Pozostałości oleju: 0,01 mg/m 3 przy+21 C Dokładność filtracji: Do 0,01 µm -34 C do +0 C Przy temperaturze poniżej +2 C, zwróć uwagę na B# F C G A E # Minimalny odstęp wymagany do usunięcia zbiornika Wymiary Seria Spust kondensatu A B C E F G F72C Automatyczne Ręczne F73C Automatyczne Ręczne F74C Automatyczne Ręczne webstore NORGREN EXPRESS Serwis

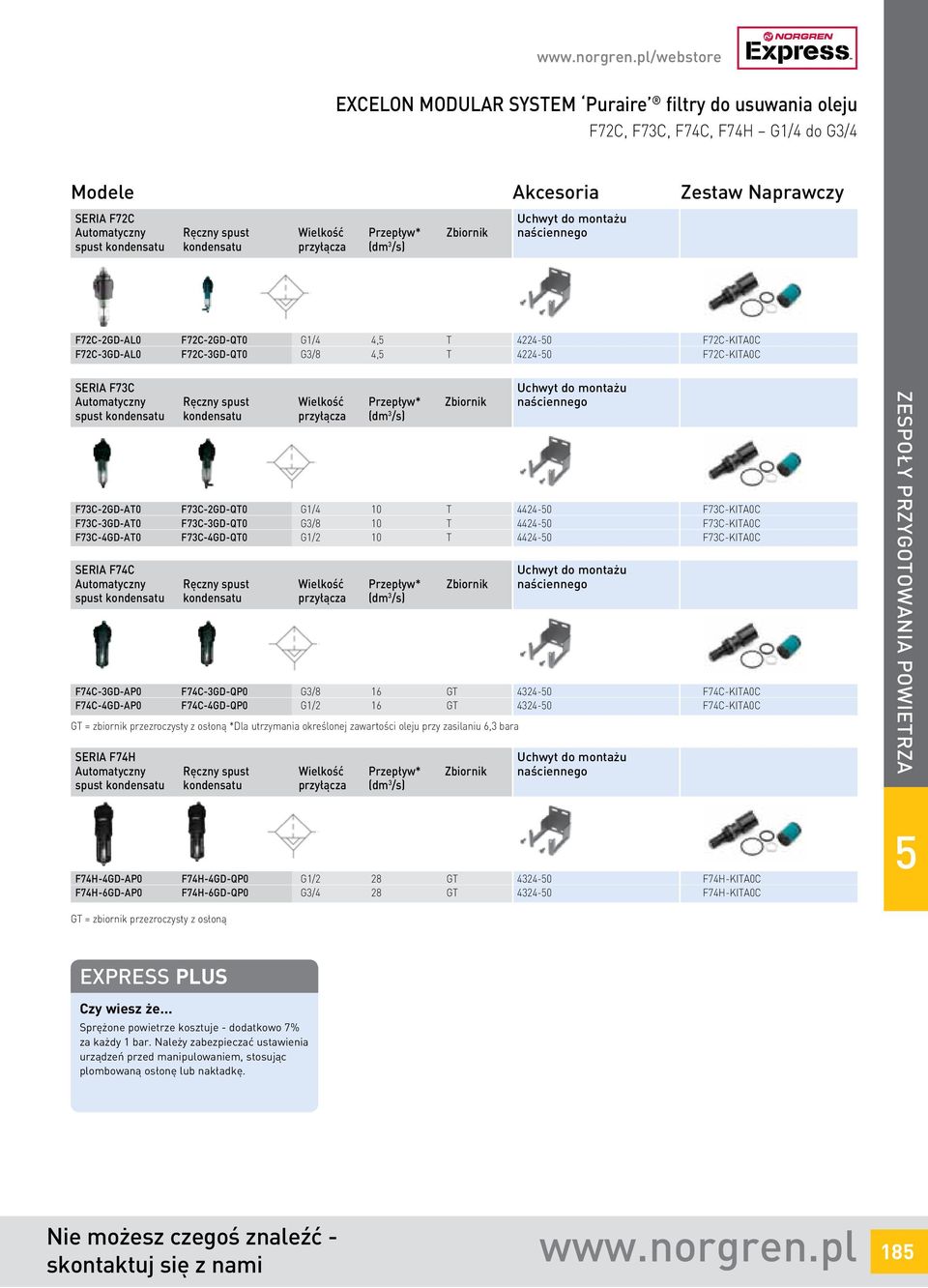

15 Excelon modular system Puraire filtry do usuwania oleju F72C, F73C, F74C, F74H G1/4 do G3/4 SERIA F72c Automatyczny Ręczny spust Wielkość Przepływ* Zbiornik spust kondensatu kondensatu przyłącza (dm 3 /s) Uchwyt do montażu naściennego Zestaw Naprawczy F72C-2GD-AL0 F72C-2GD-QT0 G1/4 4, T F72C-3GD-AL0 F72C-3GD-QT0 G3/8 4, T F72C-KITA0C F72C-KITA0C SERIA F73c Automatyczny Ręczny spust Wielkość Przepływ* Zbiornik spust kondensatu kondensatu przyłącza (dm 3 /s) F73C-2GD-AT0 F73C-2GD-QT0 G1/4 10 T F73C-3GD-AT0 F73C-3GD-QT0 G3/8 10 T F73C-4GD-AT0 F73C-4GD-QT0 G1/2 10 T SERIA F74c Automatyczny Ręczny spust Wielkość Przepływ* Zbiornik spust kondensatu kondensatu przyłącza (dm 3 /s) F74C-3GD-AP0 F74C-3GD-QP0 G3/8 16 GT F74C-4GD-AP0 F74C-4GD-QP0 G1/2 16 GT GT = zbiornik przezroczysty z osłoną *Dla utrzymania określonej zawartości oleju przy zasilaniu 6,3 bara SERIA F74h Automatyczny Ręczny spust Wielkość Przepływ* Zbiornik spust kondensatu kondensatu przyłącza (dm 3 /s) Uchwyt do montażu naściennego F73C-KITA0C F73C-KITA0C F73C-KITA0C Uchwyt do montażu naściennego F74C-KITA0C F74C-KITA0C Uchwyt do montażu naściennego F74H-4GD-AP0 F74H-4GD-QP0 G1/2 28 GT F74H-6GD-AP0 F74H-6GD-QP0 G3/4 28 GT GT = zbiornik przezroczysty z osłoną F74H-KITA0C F74H-KITA0C Express plus Czy wiesz że... kosztuje - dodatkowo 7% za każdy 1 bar. Należy zabezpieczać ustawienia urządzeń przed manipulowaniem, stosując plombowaną osłonę lub nakładkę. Nie możesz czegoś znaleźć - skontaktuj się z nami 18

16 SERIA EXCELON Filtry Ultraire do oparów oleju F72V, F74V G1/4... G3/4 System Excelon umożliwia montaż bezpośrednio w linii lub modułowo z innymi elementami systemu Wkład filtracyjny z węgla aktywnego usuwa opary oleju i większości zapachów węglowodorów Zamocowanie bagnetowe zbiornika zapewnia jego łatwy demontaż w celu wymiany wkładu filtracyjnego Wskaźnik serwisowy zmieniający kolor na intensywnie niebieski (F72V) Max. ciśnienie wejściowe: 10 bar (F72V) 17 bar (F74V) Pozostałości oleju: max. 0,003 mg/m 3 max. przy+21 C. Zbiornik przezroczysty: -34 C do +0 C (F72V) Zbiornik metalowy: -34 C do +6 C (F74V) Przy temperaturze poniżej +2 C, zwróć uwagę na SERIA F72v Model Rozmiar Przepływ* Zbiornik przyłącza (dm 3 /s) 17* * Minimalny odstęp wymagany do usunięcia zbiornika Uchwyt do montażu naściennego F72V-2GN-ETC G1/4 1,6 T F72V-3GN-ETC G3/8 1,6 T SERIA F74v Model Rozmiar Przepływ* Zbiornik przyłącza (dm 3 /s) F72V-KITA0V F72V-KITA0V Uchwyt do montażu naściennego F74V-3GN-EMA G3/8 13 M F74V-4GN-EMA G1/2 13 M F74V-6GN-EMA G3/4 13 M F74V-KITA0V F74V-KITA0V F74V-KITA0V M = zbiornik metalowy * Dla utrzymania określonej zawartości oleju przy zasilaniu 6,3 bara webstore NORGREN EXPRESS Zamówienia

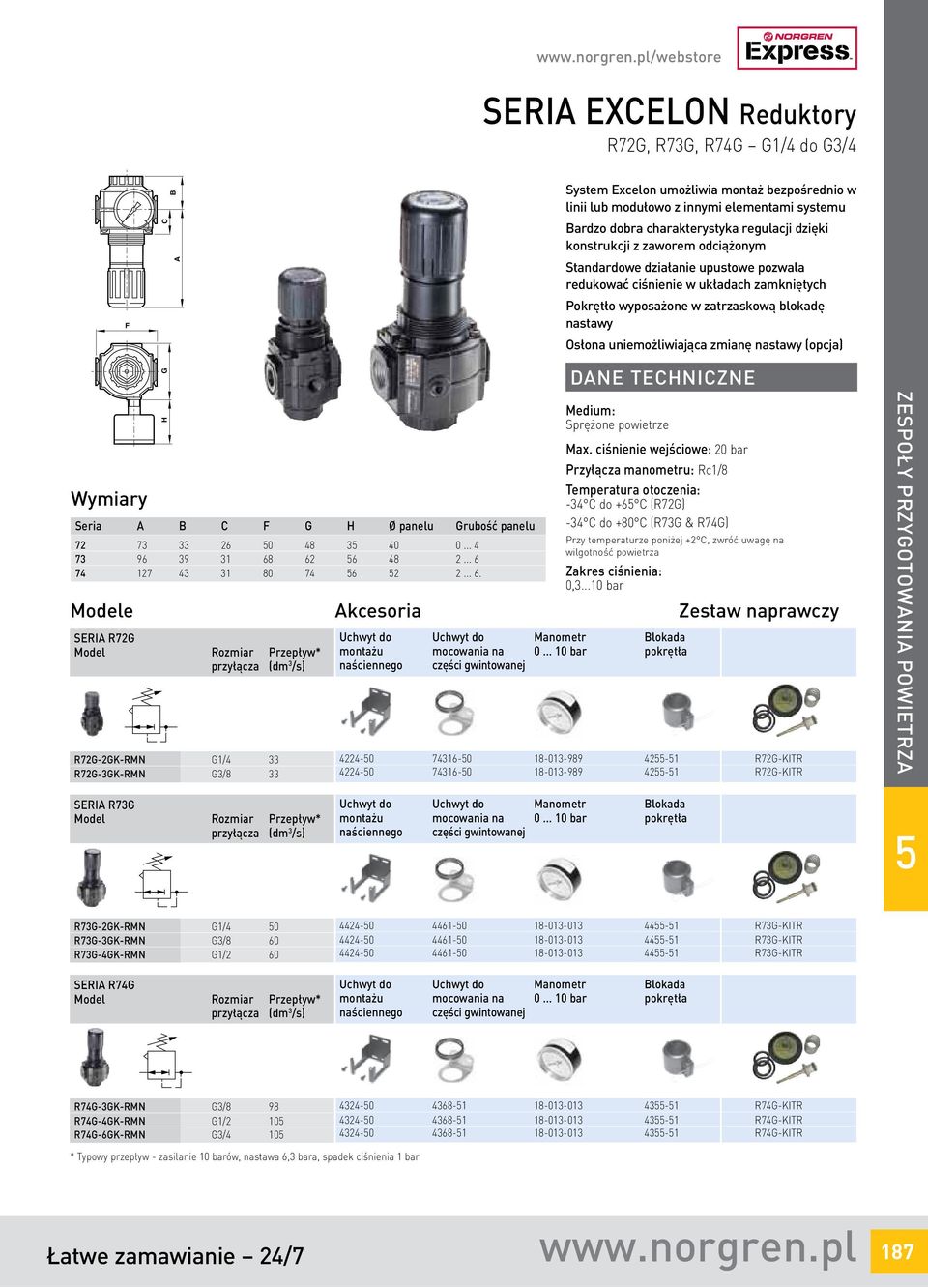

17 SERIA EXCELON Reduktory R72G, R73G, R74G G1/4 do G3/4 F C B A System Excelon umożliwia montaż bezpośrednio w linii lub modułowo z innymi elementami systemu Bardzo dobra charakterystyka regulacji dzięki konstrukcji z zaworem odciążonym Standardowe działanie upustowe pozwala redukować ciśnienie w układach zamkniętych Pokrętło wyposażone w zatrzaskową blokadę nastawy Osłona uniemożliwiająca zmianę nastawy (opcja) Wymiary G H Seria A B C F G H Ø panelu Grubość panelu GrSym,Reg,Rel SERIA r72g Model Rozmiar Przepływ* przyłącza (dm 3 /s) R72G-2GK-RMN G1/4 33 R72G-3GK-RMN G3/8 33 GrSym,Reg,Rel SERIA r73g Model Rozmiar Przepływ* przyłącza (dm 3 /s) Max. ciśnienie wejściowe: 20 bar Przyłącza manometru: Rc1/8-34 C do +6 C (R72G) -34 C do +80 C (R73G & R74G) Przy temperaturze poniżej +2 C, zwróć uwagę na Zakres ciśnienia: 0, bar Uchwyt do Uchwyt do Manometr Blokada montażu mocowania na 0 10 bar pokrętła naściennego części gwintowanej R72G-KITR R72G-KITR Uchwyt do Uchwyt do Manometr Blokada montażu mocowania na 0 10 bar pokrętła naściennego części gwintowanej R73G-2GK-RMN G1/4 0 R73G-3GK-RMN G3/8 60 R73G-4GK-RMN G1/2 60 GrSym,Reg,Rel SERIA r74g Model Rozmiar Przepływ* przyłącza (dm 3 /s) R73G-KITR R73G-KITR R73G-KITR Uchwyt do Uchwyt do Manometr Blokada montażu mocowania na 0 10 bar pokrętła naściennego części gwintowanej R74G-3GK-RMN G3/8 98 R74G-4GK-RMN G1/2 10 R74G-6GK-RMN G3/ R74G-KITR R74G-KITR R74G-KITR * Typowy przepływ - zasilanie 10 barów, nastawa 6,3 bara, spadek ciśnienia 1 bar Łatwe zamawianie 24/

18 SERIA EXCELON Reduktory z filtrem B72G, B73G, B74G G1/4... G3/4 System Excelon umożliwia montaż bezpośrednio w linii lub modułowo z innymi elementami systemu Zamocowanie bagnetowe zbiornika zapewnia jego łatwy demontaż w celu wymiany wkładu filtracyjnego Pokrętło wyposażone w zatrzaskową blokadę nastawy Osłona uniemożliwiająca zmianę nastawy (opcja) Max. ciśnienie wejściowe: 10 bar Zakres nastawu ciśnienia wyjściowego: bar Przyłącza manometru: Rc1/8-34 C do +0 C Przy temperaturze poniżej +2 C, zwróć uwagę na Wymiary GrSym,F/R,Auto,Rel SERIA b72g Automatyczny Ręczny spust Wielkość Przepływ* Zbiornik spust kondensatu kondensatu przyłącza (dm 3 /s) B72G-2GK-AL3-RMN B72G-2GK-QT3-RMN G1/4 38 T B72G-3GK-AL3-RMN B72G-3GK-QT3-RMN G3/8 38 T GrSym,F/R,Auto,Rel SERIA b73g Automatyczny Ręczny spust Wielkość Przepływ* Zbiornik spust kondensatu kondensatu przyłącza (dm 3 /s) Seria Spust kondensatu: A B C E F G H Ø panelu 72 Automatyczne Ręczne Automatyczne Ręczne Automatyczne Ręczne B# F C G H E A # Minimalny odstęp wymagany do usunięcia zbiornika Uchwyt do Uchwyt do moc- Manometr Blokada Automatyczny Ręczny montażu owania na czę bar zabezpieczająca spust spust naściennego ści gwintowanej i drut z plombą kondensatu kondensatu B72G-KITA40R B72G-KITM40R B72G-KITA40R B72G-KITM40R Uchwyt do Uchwyt do moc- Manometr Blokada Automatyczny Ręczny montażu owania na czę bar zabezpieczająca spust spust naściennego ści gwintowanej i drut z plombą kondensatu kondensatu B73G-2GK-AT3-RMN B73G-2GK-QT3-RMN G1/4 49 T B73G-3GK-AT3-RMN B73G-3GK-QT3-RMN G3/8 0 T B73G-4GK-AT3-RMN B73G-4GK-QT3-RMN G3/8 0 T GrSym,F/R,Auto,Rel SERIA b74g Automatyczny Ręczny spust Wielkość Przepływ* Zbiornik spust kondensatu kondensatu przyłącza (dm 3 /s) B73G-KITA40R B73G-KITM40R B73G-KITA40R B73G-KITM40R B73G-KITA40R B73G-KITM40R Uchwyt do Uchwyt do moc- Manometr Blokada Automatyczny Ręczny montażu owania na czę bar zabezpieczająca spust spust naściennego ści gwintowanej i drut z plombą kondensatu kondensatu B74G-3GK-AP3-RMN B74G-3GK-QP3-RMN G3/8 77 GT B74G-4GK-AP3-RMN B74G-4GK-QP3-RMN G1/2 100 GT B74G-6GK-AP3-RMN B74G-6GK-QP3-RMN G3/4 100 GT B74G-KITA40R B74G-KITM40R B74G-KITA40R B74G-KITM40R B74G-KITA40R B74G-KITM40R GT= przezroczysty zbiornik z osłoną T= zbiornik przezroczysty *Typowy przepływ - zasilanie 10 bar, nastawa 6 bar i spadek ciśenia 1 bar webstore NORGREN EXPRESS Dostawa

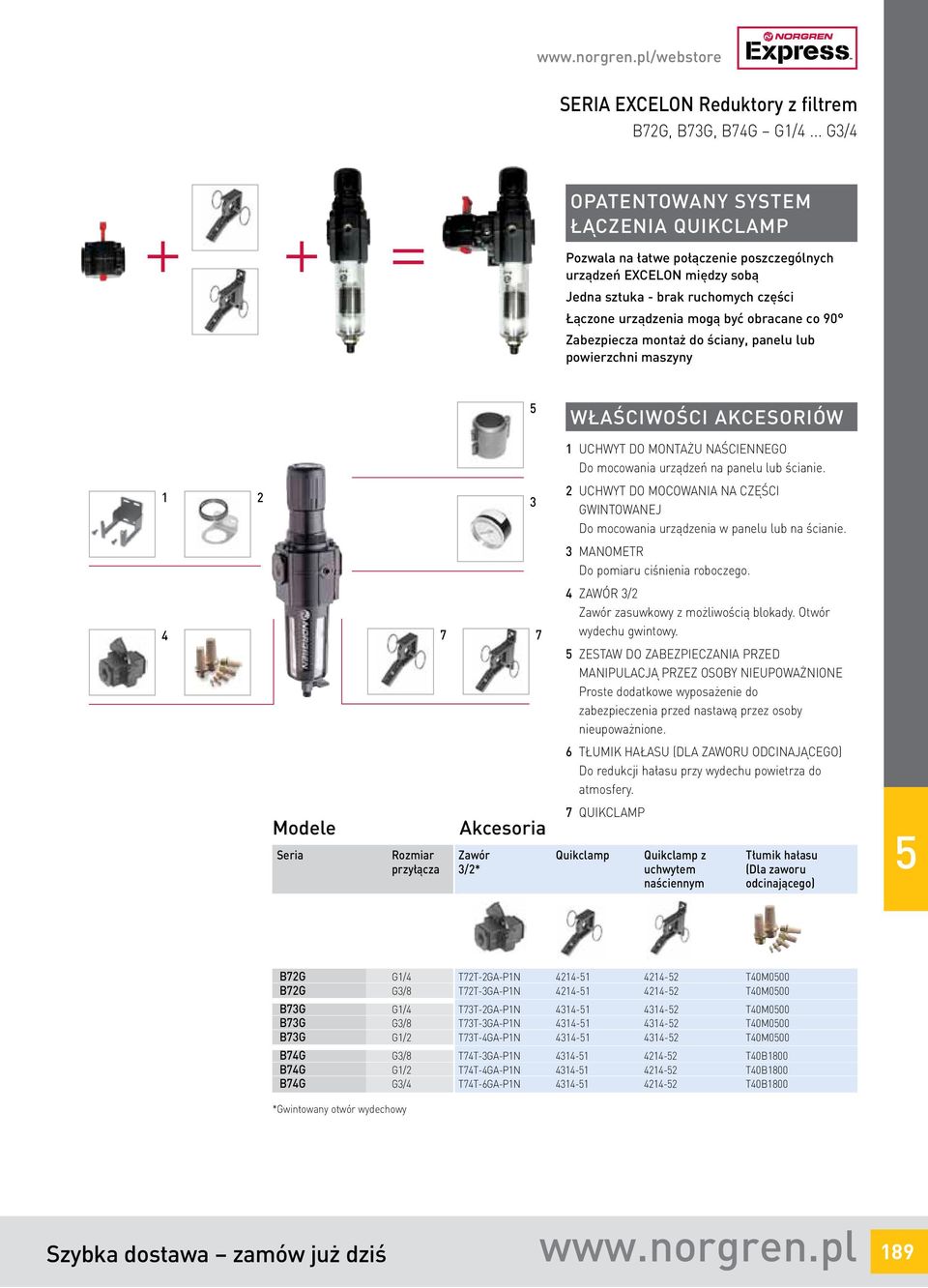

19 SERIA EXCELON Reduktory z filtrem B72G, B73G, B74G G1/4... G3/4 + + = OPATENTOWANY SYSTEM ŁĄCZENIA QUIKCLAMP Pozwala na łatwe połączenie poszczególnych urządzeń EXCELON między sobą Jedna sztuka - brak ruchomych części Łączone urządzenia mogą być obracane co 90 Zabezpiecza montaż do ściany, panelu lub powierzchni maszyny WŁAŚCIWOŚCI akcesoriów Seria Rozmiar przyłącza 3 1 UCHWYT DO MONTAŻU NAŚCIENNEGO Do mocowania urządzeń na panelu lub ścianie. 2 UCHWYT DO MOCOWANIA NA CZĘŚCI GWINTOWANEJ Do mocowania urządzenia w panelu lub na ścianie. 3 MANOMETR Do pomiaru ciśnienia roboczego. 4 ZAWÓR 3/2 Zawór zasuwkowy z możliwością blokady. Otwór wydechu gwintowy. ZESTAW DO ZABEZPIECZANIA PRZED MANIPULACJĄ PRZEZ OSOBY NIEUPOWAŻNIONE Proste dodatkowe wyposażenie do zabezpieczenia przed nastawą przez osoby nieupoważnione. 6 TŁUMIK HAŁASU (DLA ZAWORU ODCINAJĄCEGO) Do redukcji hałasu przy wydechu powietrza do atmosfery. 7 QUIKCLAMP Zawór Quikclamp Quikclamp z Tłumik hałasu 3/2* uchwytem (Dla zaworu naściennym odcinającego) b72g G1/4 b72g G3/8 b73g G1/4 b73g G3/8 b73g G1/2 B74g G3/8 B74g G1/2 B74g G3/4 T72T-2GA-P1N T40M000 T72T-3GA-P1N T40M000 T73T-2GA-P1N T40M000 T73T-3GA-P1N T40M000 T73T-4GA-P1N T40M000 T74T-3GA-P1N T40B1800 T74T-4GA-P1N T40B1800 T74T-6GA-P1N T40B1800 *Gwintowany otwór wydechowy Szybka dostawa zamów już dziś 189

20 SERIA EXCELON Smarownice L72, L73, L74 G1/4... G3/4 System Excelon umożliwia montaż bezpośrednio w linii lub modułowo z innymi elementami systemu Czujnik przepływu zapewnia stałą zawartość oleju w pełnym zakresie przepływu powietrza Kopułka wziernika umożliwia łatwą regulację parametrów smarowania powietrza Smarownica mikromgłowa zapewnia najlepsze smarowanie w pneumatycznych zastosowaniach ogólnego przeznaczenia B# C E A D** F Max. ciśnienie wejściowe: 10 bar Przepływ minimalny: L72M 0,94 l/s L73M 0,71 l/s L74M 0,94 l/s Mnimalny przepływ dla smarownic pracujących z ciśnieniem wejściowym 6,3 bar Pojemność zbiornika: L l L l L l -20 C do +0 C Przy temperaturze poniżej +2 C, zwróć uwagę na Symbol 8.10 Wymiary SERIA L72 Model Rozmiar Przepływ* Przepływ* przyłącza (dm 3 /s) L72M-2GP-ETN G1/4 24 T L72M-3GP-ETN Symbol 8.10 G3/8 24 T Uchwyt do montażu naściennego **Opcjonalna kopułka wskaźnika z Pyreksu. # Minimalny odstęp wymagany do usunięcia zbiornika Seria A B C D E F G L72M-KIT L72M-KIT G SERIA l73 Model Rozmiar Przepływ* Przepływ* przyłącza (dm 3 /s) Uchwyt do montażu naściennego L73M-2GP-ETN G1/4 0 T L73M-3GP-ETN G3/8 64 T L73M-4GP-ETN Symbol 8.10 G1/2 64 T SERIA l74 Model Rozmiar Przepływ* Przepływ* przyłącza (dm 3 /s) L73M-KIT L73M-KIT L73M-KIT Uchwyt do montażu naściennego L74M-3GP-QPN G3/8 0 GT L74M-4GP-QPN G1/2 70 GT L74M-6GP-QPN G3/4 70 GT L74M-KIT L74M-KIT L74M-KIT GT = zbiornik przezroczysty z osłoną * Typowy przepływ - zasilanie 6,3 barów i spadek ciśnienia 0, bara webstore NORGREN EXPRESS Serwis

21 SERIA EXCELON Zawory nadmiarowe V72G, V74G G1/4... G 3/4 F Wymiary C B A G H Seria A B C F G H Ø panelu Grubość panelu System Excelon umożliwia montaż bezpośrednio w linii lub z innymi elementami systemu Pokrętło wyposażone w zatrzaskową blokadę nastawy Blokada zewnętrzna uniemożliwia zmianę nastawy (opcja) Umożliwia zabezpieczenie sprzętu pneumatycznego przed niepożądanym wzrostem ciśnienia Zawory nadmiarowe Norgrena zgodne są z kategorią O(S.E.P.) i kategorią 1 Pressure Equipment Directive 97/23/EC. Przyłącza manometru: Rc1/8 Przyłącze upustowe: G1/4 (V72G), G1/2 (V74G) -34 C do +6 C (V72G) -34 C do +80 C (V74G) Przy temperaturze poniżej +2 C, zwróć uwagę na Zakres ciśnienia: 0, bar SERIA v72g Model Rozmiar przyłącza Uchwyt do Uchwyt do moc- Manometr Blokada Tłumik montażu owania na czę bar pokrętła hałasu naściennego ści gwintowanej wzmocniony GrSym,RelVlv V72G-2GK-NMN G1/4 V72G-3GK-NMN G3/8 SERIA v74g Model Rozmiar przyłącza MB002B V72G-KIT MB002B V72G-KIT Uchwyt do Uchwyt do moc- Manometr Blokada Tłumik montażu owania na czę bar pokrętła hałasu naściennego ści gwintowanej wzmocniony GrSym,RelVlv V74G-3GK-NMN G3/8 V74G-4GK-NMN G1/2 V74G-6GK-NMN G3/ MB004B V74G-KIT MB004B V74G-KIT MB004B V74G-KIT Nie możesz czegoś znaleźć - skontaktuj się z nami 191

22 SERIA EXCELON Zawory wolnego napełniania i spustu P72F, P74F G1/4... G3/4 Zastosowanie tych zaworów realizuje wytyczne Europejskiej Dyrektywy Maszynowej Umożliwiają dostosowanie istniejących maszyn do PUWER (Provision and Use of Work Equipment Regulations) Kontroluje wzrost ciśnienia w trakcie rozruchu Max. ciśnienie robocze: 10 bar (sterowanie elektromagnetyczne lub pneumatyczne) 17 bar (sterowanie pneumatyczne) Min. ciśnienie robocze: 3 bar -20 C do + 6 C P72F. -20 C do + 80 C P74F Przy temperaturze poniżej +2 C, zwróć uwagę na Przyłącze pneumatycznego sygnału sterującego: P72F M P74F Rc1/4 Przyłącze odpowietrzające: P72F Rc1/4 P74F G1/2 Max. przepływ: P72F 21 l/s P74F 7 l/s Uwaga: Max. przepływ przy ciśnieniu wejściowym 6,3 bar i spadku ciśnienia o 0, bar Ciśnienie pełnego otwarcia: Pełne otwarcie następuje po osiągnięciu w instalacji 0 do 80% wartości ciśnienia wejściowego Rc1/4 66 M *Port wydechu **Port pilotowy Rc1/ Rc1/4** G1/2* G1/2* Seria p72f - 24V d.c. Sterowanie elektromagnetyczne Sterowanie pneumatyczne Rozmiar Model Model przyłącza Nr rys. Tłumik hałasu Wtyczka z dławikiem kablowym Sterowanie elektromagnetyczne Sterowanie pneumatyczne P72F-2GC-PFN P72F-2GA-NNN G1/4 1 P72F-3GC-PFN G3/8 1 MB002B MB002B Seria p74f - 24V d.c. Sterowanie elektromagnetyczne Sterowanie pneumatyczne Rozmiar Model Model przyłącza Nr rys. Tłumik hałasu Wtyczka z dławikiem kablowym Sterowanie elektromagnetyczne Sterowanie pneumatyczne P74F-4GC-PFN P74F-4GA-NNN G1/2 2 P74F-6GC-PFN G3/4 2 MB004B MB004B webstore NORGREN EXPRESS Zamówienia

23 SYSTEM OLYMPIAN PLUS Reduktory z filtrem i smarownicą BL64, 68 G1/2 & G1 Kompletne zespoły przygotowania powietrza gotowe do zainstalowania Gotowe zestawy zawierają: reduktor z filtrem i smarownicę mikromgłową, zawór odcinający z odpowietrzeniem, manometr i - uchwyt mocujący BL64 # Minimalny odstęp wymagany do usunięcia zbiornika 361 BL ca G 1/ , 24 8, Max. ciśnienie wejściowe: 17 bar -20 C do +6 C Przy temperaturze poniżej +2 C, zwróć uwagę na Zakres ciśnienia: BL64: 0, bar BL68: 0,4...8 bar Przyłącza manometru: RC 1/8 GOTOWE ZESTAWY BL64 i BL68 Z ZAWOREM ODCINAJĄCYM Automatyczny spust Ręczny spust Rozmiar przyłącza kondensatu kondensatu Blokada Nypel szybkiego Element filtrujący pokrętła wypełniania (40 mikronów) BL BL G1/2 BL BL G GOTOWE ZESTAWY BL64 i BL68 BEZ ZAWORU ODCINAJĄCEGO Automatyczny spust Ręczny spust Rozmiar przyłącza kondensatu kondensatu Blokada Nypel szybkiego Element filtrujący pokrętła wypełniania (40 mikronów) BL64-40 BL64-42 G1/2 BL68-80 BL68-82 G Dla uzyskania numeru zestawu naprawczego proszę podać numer urządzenia Łatwe zamawianie 24/

24 SERIA OLYMPIAN PLUS Filtry standardowe F64G, F68G G1/4... G 11/2 Perfekcyjne usuwanie wilgoci z powietrza i wysoka dokładność filtracji cząstek stałych Mały spadek ciśnienia dzięki dużej powierzchni czynnej elementu filtracyjnego Max. ciśnienie wejściowe: 17 bar -20 C do +80 C Przy temperaturze poniżej +2 C, zwróć uwagę na Express plus Czy wiesz że... Możesz również zamówić poszczególne elementy filtrujące jako części zamienne, zamiast kompletnego zestawu naprawczego. Skontaktuj się z nami. 217# 164 F64G G1/8-, 224# # Minimalny odstęp wymagany do usunięcia zbiornika SERIA F64G Automatyczny Ręczny spust Rozmiar Przepływ* spust kondensatu kondensatu przyłącza (dm 3 /s) 8 17 (G 3/4) F68G G 1/ G 1 1/4 + G 1 1/2 = 200 Uchwyt do Zawór Tłumik hałasu Automatyczny Ręczny montażu 3/2** (Dla zaworu spust spust naściennego odcinającego kondensatu kondensatu, F64G-2GN-AD3 F64G-2GN-MD3 G1/4 33 F64G-3GN-AD3 F64G-3GN-MD3 G3/8 66 F64G-4GN-AD3 F64G-4GN-MD3 G1/2 7 F64G-6GN-AD3 F64G-6GN-MD3 G3/ T64T-2GB-P1N T40B1800 F64G-KITA40 F64G-KITM T64T-3GB-P1N T40B1800 F64G-KITA40 F64G-KITM T64T-4GB-P1N T40B1800 F64G-KITA40 F64G-KITM T64T-6GB-P1N T40B1800 F64G-KITA40 F64G-KITM40 SERIA F68G Automatyczny Ręczny spust Rozmiar Przepływ* spust kondensatu kondensatu przyłącza (dm 3 /s) Uchwyt do Zawór Tłumik hałasu Automatyczny Ręczny montażu 3/2** (Dla zaworu spust spust naściennego odcinającego kondensatu kondensatu F68G-6GN-AR3 F68G-6GN-MR3 G3/4 160 F68G-8GN-AR3 F68G-8GN-MR3 G1 190 F68G-AGN-AR3 F68G-AGN-MR3 G1 1/4 200 F68G-BGN-AR3 F68G-BGN-MR3 G1 1/ T68H-6GB-B2N T40B2800 F68G-KITA40 F68G-KITM T68H-8GB-B2N T40B2800 F68G-KITA40 F68G-KITM T68H-AGB-B2N T40B2800 F68G-KITA40 F68G-KITM40 T68H-BGB-B2N T40B2800 F68G-KITA40 F68G-KITM40 * Typowy przepływ przy 6,3 bara na zasilaniu i 0, bara na spadku ciśnienia ** Gwintowany otwór wydechowy Zamawiając filtr bez jarzma należy wstawić na i 6 pozycji numeru zamówieniowego literę N, np: F64G-NNN-AD3 (F64) webstore NORGREN EXPRESS Dostawa

25 SERIA OLYMPIAN PLUS Wysokowydajne filtry Puraire do usuwania oleju F64C/H, F68C/H G1/4... G1 Filtry koalescencyjne o dużej wydajności Koalescencyjny wkład filtracyjny ma zdolność usuwania cząstek wielkości ułamków mikronów, kondensacji oparów oleju i wody do postaci ciekłej, co umożliwia łatwe ich usuwanie Wskaźnik serwisowy w standardzie Max. ciśnienie wejściowe: F64C/H 23 F68C/H 17 bar Pozostałości oleju: 293# # (G 3/4) 10 G 1/8 -, ø 33 (G 3/4) 343 G 1/ , G 1/ , mg/m 3 przy 21 C Dokładność filtracji: Do 0.01 µm -20 C do +6 C Przy temperaturze poniżej +2 C, zwróć uwagę na # Minimalny odstęp wymagany do usunięcia zbiornika SERIA F64C/H Automatyczny Rozmiar Przepływ* spust kondensatu przyłącza (dm 3 /s) Uchwyt do Zawór Tłumik hałasu Automatyczny montażu 3/2** (Dla zaworu spust naściennego odcinającego kondensatu F64C-2GD-AD0 G1/4 16 F64H-3GD-AD0 G3/8 28 F64H-4GD-AD0 G1/2 28 F64H-6GD-AD0 G3/4 28 SERIA F68C/H Automatyczny Rozmiar Przepływ* spust kondensatu przyłącza (dm 3 /s) T64T-2GB-P1N T40B1800 F64C-KITA0C T64T-3GB-P1N T40B1800 F64H-KITA0C T64T-4GB-P1N T40B1800 F64H-KITA0C T64T-6GB-P1N T40B1800 F64H-KITA0C Uchwyt do Zawór Tłumik hałasu Automatyczny montażu 3/2** (Dla zaworu spust naściennego odcinającego kondensatu F68C-4GD-AR0 G1/2 3 F68H-6GD-AU0 G3/4 3 F68H-8GD-AU0 G T68H-4GB-B2N T40B2800 F68C-KITA0C T68H-6GB-B2N T40B2800 F68H-KITA0C T68H-8GB-B2N T40B2800 F68H-KITA0C * Typowy przepływ przy 6,3 bara na zasilaniu i 0, bara na spadku ciśnienia ** Gwintowany otwór wydechowy Zamawiając filtr bez jarzma należy wstawić na i 6 pozycji numeru zamówieniowego literę N, np: F68G-NNN-AR3 (F68). Szybka dostawa zamów już dziś 19

26 SERIA OLYMPIAN PLUS Filtry z węglem aktywnym Ultraire F64B/L, FFV68 G1/4... G1 F64B/F64L są dwufunkcyjnymi zespołami filtrującymi, które mają zdolność do usuwania oleju z układu (dolny element) i oparów oleju (górny element) FFV68 to zestaw dwóch oddzielnych filtrów(f68c/h i F68V/Y) Ultra dokładne filtry koalescencyjne z wkładem filtracyjnym z aktywnego węgla Wkład filtracyjny z aktywnego węgla ma zdolność usuwania węglowodorów i zapachów Nowy wskaźnik serwisowy, zmieniający kolor na niebieski (seria 64) Max. ciśnienie wejściowe: 17 bar metalowy Pozostałości oleju: mg/m 3 przy 21ľ C Dokładność filtracji: Do 0.01 µm -20 C do +6 C Przy temperaturze poniżej +2 C, zwróć uwagę na SERIA F64b/l Automatyczny Rozmiar Przepływ* spust kondensatu przyłącza (dm 3 /s) 286 (296**)# (17**) 286 (296**)# (17**) 8 F64B 10 G 1/8 -, 10 G 1/8 -, G 1/4 G 1/4 336 (346**)# (207**) 336 (346**)# 8 74 F64L (207**) 8 17 (G 3/4) 10 G 1/8 -, 17 (G 3/4) 10 G 1/8 -, **Spust ręczny.. # Minimalny odstęp wymagany do usunięcia zbiornika Uchwyt do Zawór Tłumik hałasu Automatyczny montażu 3/2** (Dla zaworu spust naściennego odcinającego kondensatu ø 33 (G 3/4) ø 33 (G 3/4) # FFV # 4, G 1/ ** F64B-2GN-AR0 G1/4 7 F64L-3GN-AR0 G3/8 11 F64L-4GN-AR0 G1/2 11 SERIA Ffv68 Automatyczny Rozmiar Przepływ* spust kondensatu przyłącza (dm 3 /s) T64T-2GB-P1N T40B1800 F64B-KITA0V T64T-2GB-P1N T40B1800 F64L-KITA0V T64T-2GB-P1N T40B1800 F64L-KITA0V Uchwyt do Zawór Tłumik hałasu Automatyczny montażu 3/2** (Dla zaworu spust naściennego odcinającego kondensatu FFV G1/2 2 FFV G3/4 3 FFV G T68H-4GB-B2N T40B2800 F68C-KITA0C, F68V-KIT00V T68H-6GB-B2N T40B2800 F68H-KITA0C, F68V-KIT00V T68H-8GB-B2N T40B2800 F68H-KITA0C, F68V-KIT00V * Dla utrzymania określonej zawartości oleju przy zasilaniu 6,3 bara **Gwintowany otwór wydechowy webstore NORGREN EXPRESS Serwis

27 SERIA OLYMPIAN PLUS Zespół filtrów ultradokładnych do powietrza oddechowego FFB64 G1/4... G3/8 Kombinacja filtra standardowego jako filtra wstępnego i filtra z węglem aktywnym Ultraire Wkład filtracyjny z węgla aktywnego ma zdolność usuwania węglowodorów i zapachów Filtr wstępny wydłuża trwałość filtra usuwającego olej 286* 336** * 320** Max. ciśnienie wejściowe: 17 bar Pozostałości oleju: mg/m 3 przy 21 C Dokładność filtracji: Do 0.01 µm -20 C do +6 C zbiorniki metalowe Przy temperaturze poniżej +2 C, zwróć uwagę na G1/8 18 G1/ * model dla 1 maski ** model dla 2 masek SERIA FFb64 Automatyczny Rozmiar Przepływ* Ilość Filtr spust kondensatu przyłącza (dm 3 /s) Masek wstępny(µm) Uchwyt do Tłumik hałasu Zawór 3/2* montażu (Dla zaworu naściennego odcinającego) FFB G1/4 7 1 FFB G3/ T40B1800 T64T-2GB-P1N T40B1800 T64T-3GB-P1N Dla uzyskania numeru zestawu naprawczego prosimy podać numer urządzenia Nie możesz czegoś znaleźć - skontaktuj się z nami 197

28 SERIA OLYMPIAN PLUS Reduktory R64G, R68G G1/4... G1 1/2 Bardzo dobra charakterystyka regulacji dzięki konstrukcji z membraną i zaworem odciążonym Pokrętło wyposażone w zatrzaskową blokadę nastawy Max. ciśnienie wejściowe: 17 bar (R64G) 20 bar (R68G) Przyłącza manometru: Rc1/8-20 C do +80 C Przy temperaturze poniżej +2 C, zwróć uwagę na Zakres ciśnienia: B64G: 0, bar B68G: 0,4...8 bar SERIA r64g Model Rozmiar Przepływ* przyłącza (dm 3 /s) R64G 210* 37 Ø 4 10 (17 G3/4) Uchwyt do Manometr Zawór 3/2** Tłumik hałasu Blokada montażu 0 10 bar (Dla zaworu pokrętła naściennego odcinającego) 133# 176# 74 R68G *Minimalny odstęp konieczny do demontażu reduktora z jarzma. ***Należy dodać 10 mm dla jarzma z przyłączem 1 1/4 i 1 1/2 # Mniejszy o 4 mm dla pokrętła w pozycji zablokowanej 221# 4 190*** Symbol 8.1 R64G-2GK-RMN G1/4 3 R64G-3GK-RMN G3/8 80 R64G-4GK-RMN G1/2 120 R64G-6GK-RMN G3/4 120 SERIA r68g Model Rozmiar Przepływ* przyłącza (dm 3 /s) T64T-2GB-P1N T40B R64G-KITR T64T-3GB-P1N T40B R64G-KITR T64T-4GB-P1N T40B R64G-KITR T64T-6GB-P1N T40B R64G-KITR Uchwyt do Manometr Zawór 3/2** Tłumik hałasu Blokada montażu 0 10 bar (Dla zaworu pokrętła naściennego odcinającego) Symbol 8.1 R68G-6GK-RLN G3/4 10 R68G-8GK-RLN G1 180 R68G-AGK-RLN G1 1/4 180 R68G-BGK-RLN G1 1/ T68H-6GB-B2N T40B R68G-KITR T68H-8GB-B2N T40B R68G-KITR T68H-AGB-B2N T40B R68G-KITR T68H-BGB-B2N T40B R68G-KITR *Typowy przepływ - zasilanie 10 barów, nastawa 6,3 bara, spadek ciśnienia 1 bar ** Gwintowany otwór wydechowy. Zamawiając jako element zamienny reduktor bez jarzma należy wstawić na i 6 pozycji numeru zamówieniowego literę N, np.: R64G-NNK-RMN webstore NORGREN EXPRESS Zamówienia

29 SERIA OLYMPIAN PLUS Reduktory z filtrem B64G, B68G G1/4 do G11/2 Filtr o dużej sprawności Dobra charakterystyka regulacji Pokrętło wyposażone w zatrzaskową blokadę nastawy 303# 162 B64G G 1/8 -, 310# ø (G 3/4) 10 # Minimalny odstęp do usunięcia zbiornika ## Mniejszy o 4 mm dla pokrętła w pozycji zablokowanej ** Pokrętło w pozycji zablokowanej Symbol (121**) ø 33 (G 3/4) 30 B68G SERIA B64G Automatyczny Ręczny spust Rozmiar Przepływ* spust kondensatu kondensatu przyłącza (dm 3 /s) G 1/ G 1 1/4 + G 1 1/2 = 200, 13 ## # 190 Max. ciśnienie wejściowe: 17 bar Przyłącza manometru: Rc1/8-20 C do +80 C Przy temperaturze poniżej +2 C, zwróć uwagę na Zakres ciśnienia: B64G: 0, bar B68G: 0,4...8 bar Uchwyt do Manometr Zawór 3/2** Blokada Tłumik hałasu Automatyczny Ręczny montażu 0 10 bar pokrętła (Dla zaworu spust spust naściennego odcinającego) kondensatu kondensatu B64G-2GK-AD3-RMN B64G-2GK-MD3-RMN G1/4 30 B64G-3GK-AD3-RMN B64G-3GK-MD3-RMN G3/8 76 B64G-4GK-AD3-RMN B64G-4GK-MD3-RMN G1/2 106 B64G-6GK-AD3-RMN B64G-6GK-MD3-RMN Symbol 8.6 G3/ T64T-2GB-P1N 43-0 T40B1800 B64G-KITA40R B64G-KITM40R T64T-3GB-P1N 43-0 T40B1800 B64G-KITA40R B64G-KITM40R T64T-4GB-P1N 43-0 T40B1800 B64G-KITA40R B64G-KITM40R T64T-6GB-P1N 43-0 T40B1800 B64G-KITA40R B64G-KITM40R SERIA B68G Automatyczny Ręczny spust Rozmiar Przepływ* spust kondensatu kondensatu przyłącza (dm 3 /s) Uchwyt do Manometr Zawór 3/2** Blokada Tłumik hałasu Automatyczny Ręczny montażu 0 10 bar pokrętła (Dla zaworu spust spust naściennego odcinającego) kondensatu kondensatu B68G-6GK-AR3-RLN B68G-6GK-MR3-RLN G3/4 240 B68G-8GK-AR3-RLN B68G-8GK-MR3-RLN G1 240 B68G-AGK-AR3-RLN B68G-AGK-MR3-RLN G1 1/4 240 B68G-BGK-AR3-RLN B68G-BGK-MR3-RLN G1 1/ T68H-6GB-B2N 43-0 T40B2800 B68G-KITA40R B68G-KITM40R T68H-8GB-B2N 43-0 T40B2800 B68G-KITA40R B68G-KITM40R T68H-AGB-B2N 43-0 T40B2800 B68G-KITA40R B68G-KITM40R T68H-BGB-B2N 43-0 T40B2800 B68G-KITA40R B68G-KITM40R *Typowy przepływ - zasilanie 10 barów, nastawa 1 bara, spadek ciśnienia 1 bar. Zamawiając jako element zamienny reduktor bez jarzma należy wstawić na i 6 pozycji numeru zamówieniowego np.: B68G-NNK-AR3-RLN. ** Gwintowany otwór wydechowy Łatwe zamawianie 24/

30 SERIA OLYMPIAN PLUS Smarownice L64, L68 G1/4... G11/2 Smarownica mikromgłowa do zastosowań standardowych Max. ciśnienie wejściowe: 17 bar Początek smarowania przy przepływie: L64: 1, l/s L68: 6 l/s Pojemność zbiornika (l): L64: 0,2 L68: 0, -20 C do +80 C Przy temperaturze poniżej +2 C, zwróć uwagę na Symbol 8.10 SERIA l64 Model Rozmiar Przepływ* przyłącza (dm 3 /s) L64 L ** (G 3/4) 10 ø 33 (G 3/4) 343 ** Minimalny odstęp wymagany do usunięcia zbiornika Uchwyt do Zawór 3/2** Tłumik hałasu montażu (Dla zaworu naściennego odcinającego) 61 (G1Ê, G1Ë - 200) 4 L64M-2GP-EDN G1/4 2 L64M-3GP-EDN G3/8 62 L64M-4GP-EDN G1/2 72 L64M-6GP-EDN G3/4 72 Symbol 8.10 SERIA l68 Model Rozmiar Przepływ* przyłącza (dm 3 /s) T64T-2GB-P1N T40B1800 L64M-KIT T64T-3GB-P1N T40B1800 L64M-KIT T64T-4GB-P1N T40B1800 L64M-KIT T64T-6GB-P1N T40B1800 L64M-KIT Uchwyt do Zawór 3/2** Tłumik hałasu montażu (Dla zaworu naściennego odcinającego) L68M-6GP-ERN G3/4 200 L68M-8GP-ERN G1 200 L68M-AGP-ERN G1 1/4 200 L68M-BGP-ERN G1 1/ T68H-6GB-B2N T40B2800 L68M-KIT T68H-8GB-B2N T40B2800 L68M-KIT T68H-AGB-B2N T40B2800 L68M-KIT T68H-BGB-B2N T40B2800 L68M-KIT *Typowy przepływ - zasilanie 6,3 barów i spadek ciśnienia 0, bara Zamawiając jako element zamienny reduktor bez jarzma należy wstawić na i 6 pozycji numeru zamówieniowego literę N, np.: L64M-NNP-EDN. Podane modele są mikromgłowe. Aby zamówić model mgłowy smarownicy lub zestawu naprawczego trzeba zastąpić literę M na 4 pozycji literą C np webstore NORGREN EXPRESS Dostawa

31 SERIA OLYMPIAN PLUS Zawory wolnego napełniania i spustu P64F & P68F G1/4 G3/4 Zastosowanie tych zaworów realizuje wytyczne Europejskiej Dyrektywy Maszynowej Kontroluje wzrost ciśnienia w trakcie rozruchu i odpowietrzania Sterowanie elektromagnetyczne, pneumatyczne lub ręczne Duże przepływy przy zasilaniu i odpowietrzaniu układu Maksymalne ciśnienie pracy: P64F Sterowany cewką 37 G1/2 P64F Sterowany pneumatycznie P68F Dla zaworów elektromagnetycznych: 10 bar Dla zaworów pneumatycznych: 17 bar Min. ciśnienie robocze: 3 bar -20 C do +80 C (do 0 C) 19# Pg 9 42 G1/2 17 (G 3/4) # G1/2 # Minimalny odstęp konieczny do demontażu urządzenia 10 G1/2 Rc1/4 Serie P64 F i P68 F 24V d.c. Sterowanie Sterowanie Przyelektromagentyczne pneumatyczne łącze 269# # Przy temperaturze poniżej +2 C, zwróć uwagę na Przyłącze pneumatycznego sygnału sterującego: Rc1/4 Przyłącze odpowietrzające: G1/2 Max. przepływ: 7l/s Uwaga: Max. przepływ przy ciśnieniu wejściowym 6,3 bar i spadku ciśnienia o 0, bar Ciśnienie pełnego otwarcia: Pełne otwarcie następuje po osiągnięciu w instalacji od 0 do 80% wartości ciśnienia wejściowego Uchwyt do Zawór 3/2* Tłumik Tłumik Podstawowa montażu (zawór (zawór wtyczka cewki naściennego spustowy) odcinający) P64F-2GC-PFN P64F-2GA-NNN G1/4 P64F-3GC-PFN P64F-3GA-NNN G3/8 P64F-4GC-PFN P64F-4GA-NNN G1/2 P64F-6GC-PFN P64F-6GA-NNN G3/4 P68F-6GH-NPN G3/4 P68F-8GH-NPN G1 P68F-AGH-NPN G1 1/4 P68F-BGH-NPN G1 1/ T64T-2GB-P1N MB004B T40B T64T-3GB-P1N MB004B T40B T64T-4GB-P1N MB004B T40B T64T-6GB-P1N MB004B T40B T68C-6GB-B2N MB008B M/P T68C-8GB-B2N MB008B M/P T68C-AGB-B2N MB008B M/P1737 T68C-BGB-B2N MB008B M/P1737 Szybka dostawa zamów już dziś 201

32 SERIA OLYMPIAN PLUS Zawory nadmiarowe V64H, V68H G1/4... G1 Zawory nadmiarowe Olympian zabezpieczają przed niekontrolowanym wzrostem ciśnienia Duża wydajność, czułość i dokładność działania Gwintowane przyłącze upustowe przewidziane pod tłumik lub przewód odprowadzający Zawory nadmiarowe Norgrena zgodne są z kategorią O(S.E.P.) i kategorią 1Pressure Equipment Directive 97/23/EC Przyłącza manometru: Rc1/8 Przyłącze upustowe: G1/2 (V64H), G1 (V68H) -20 C do +80 C. Przy temperaturze poniżej +2 C, zwróć uwagę na Zakres ciśnienia bar SERIA V64H Model Rozmiar przyłącza 74 V64H 221# 8 17 (G 3/4) 10 G 1/2 ø 33 (G 3/4) V68H *** Należy dodać 10 mm dla jarzma z przyłączem 1 1/4 i 1 1/2 # Minimalny odstęp konieczny do demontażu reduktora z jarzma Uchwyt do Blokada Manometr Tłumik Zawór 3/2* Tłumik hałasu montażu pokrętła 0 10 bar hałasu (Dla zaworu naściennego wzmocniony odcinającego) 26# 4 190*** G V64H-2GD-RMN G1/4 V64H-3GD-RMN G3/8 V64H-4GD-RMN G1/2 V64H-6GD-RMN G3/ MB004B T64T-2GB-P1N T40B1800 V64H-KIT MB004B T64T-3GB-P1N T40B1800 V64H-KIT MB004B T64T-4GB-P1N T40B1800 V64H-KIT MB004B T64T-6GB-P1N T40B1800 V64H-KIT SERIA V68H Model Rozmiar przyłącza Uchwyt do Blokada Manometr Tłumik Zawór 3/2* Tłumik hałasu montażu pokrętła 0 10 bar hałasu (Dla zaworu naściennego wzmocniony odcinającego) V68H-6GD-RMN G3/4 V68H-8GD-RMN G MB008B T68H-6GB-B2N T40B2800 V68H-KIT MB008B T68H-8GB-B2N T40B2800 V68H-KIT webstore NORGREN EXPRESS Serwis

33 URZĄDZENIA MINIATUROWE, OGÓLNEGO PRZEZNACZENIA Zestawy przygotowania powietrza (FIltr, reduktor i smarownica) P1H G1/8, G1/4 Reduktory z przyłączami gwintowanymi do standardowych zastosowań W standardzie działanie upustowe Pokrętło wyposażone w zatrzaskową blokadę nastawy Max. ciśnienie wejściowe: 10 bar -20 C do +0 C. Przy temperaturze poniżej +2 C, zwróć uwagę na Zakres ciśnienia: 0,3...7 bar Express Links Czy wiesz że... Zawory odcinające. Patrz: strona 280 # Minimalny odstęp wymagany do usunięcia zbiornika SERIA P1H Automatyczny Ręczny spust Rozmiar spust kondensatu kondensatu przyłącza Uchwyt do mocowania na części gwintowanej Manometr 0 10 bar P1H-100-A3QG P1H-100-M3QG G1/8 P1H-200-A3QG P1H-200-M3QG G1/ * Typowy przepływ-zasilanie 10barów, nastawa 6,3 bara, spadek ciśnienia 1bar Nie możesz czegoś znaleźć - skontaktuj się z nami 203

34 URZĄDZENIA MINIATUROWE, OGÓLNEGO PRZEZNACZENIA Filtry F07 G1/8, G1/4 Filtr o dużej efektywności z przyłączem gwintowym W standardzie automatyczny spust kondensatu Duży przepływ przy miniaturowych rozmiarach Przezroczysty zbiornik zapewnia widoczność z każdej strony Max. ciśnienie wejściowe: 10 bar -34 C do +0 C Przy temperaturze poniżej +2 C, zwróć uwagę na 18 # Ręczny spust kondensatu # Automatyczny spust kondensatu 23 (42) 19 1/8 inch SERIA f07 Automatyczny Ręczny spust Rozmiar Przepływ* spust kondensatu kondensatu przyłącza (dm 3 /s) # Minimalny odstęp wymagany do usunięcia zbiornika Uchwyt do Automatyczny Ręczny montażu spust spust naściennego kondensatu kondensatu F A3TG F M3TG G1/8 9 F A3TG F M3TG G1/4 11, Typowy przepływ - zasilanie 6,3 barów i spadek ciśnienia 0, bara F07-KITA40 F07-KITM F07-KITA40 F07-KITM webstore NORGREN EXPRESS Zamówienia
