1 Asortyment wyrobów RUG Self Prosto i profesjonalnie w domu i w ogrodzie Odpływy liniowe RUG Self Wpusty RUG Self Złącza rurowe RUG Self Daj wodzie zielone światło do wpustu RUG Self Art. xxxxx Hochbau 11/2007 cp Zastrzega się prawo do zmian Zastrzega się prawo do zmian Odpływy liniowe RUG Self Wpusty RUG Self Złącza rurowe RUG Self do zastosowań wewnętrznych i zewnętrznych

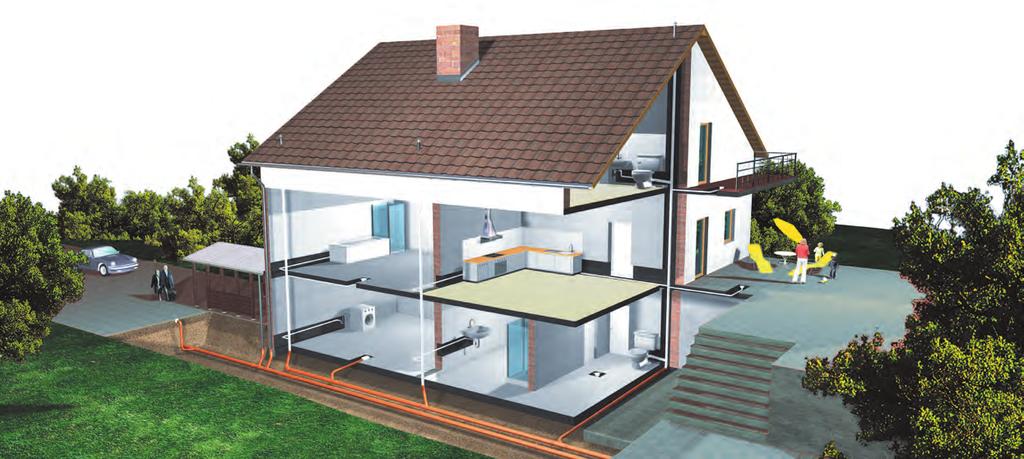

2 Prysznic Balkon i taras Łazienka Budynek i podwórze Piwnica Złącza rurowe Program RUG Self Czy to dom, podwórze, piwnica, balkon, taras albo łazienka RUG Self oferuje do każdego zastosowania odpowiedni wpust. Odporność na mróz i gorącą wodę i to wielu wariantach wymiarów i wyposażenia z syfonem, osadnikiem lub potrójnym zaworem chroniącym przed cofką wszystko spływa tak jak trzeba. Do łazienek, firma RUG Self oferuje jako wysokiej jakości rozwiązanie dające się zaadaptować do indywidualnych potrzeb odpływ liniowy. System uzupełniają złącza rurowe pozwalające na bezproblemowe i szybkie łączenie podczas prac montażowych i renowacyjnych. Łazienka RUG Self Strona Rynny prysznicowe 4 Wpusty łazienkowe 10 Wpusty RUG Self Wpusty w budynku i podwórzowe 16 Wpusty piwniczne z zaworem zapobiegającym cofce 20 Wpusty balkonowe i tarasowe 22 Montaż wpustów 24 Daj wodzie zielone światło do wpustu RUG Self Złącza rurowe RUG Self Rozwiązywanie problemów do drugiego wiersza rurowymi 26 Przejściówki 28 Złączki 30 Obejmy

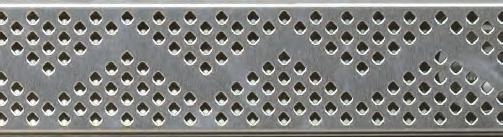

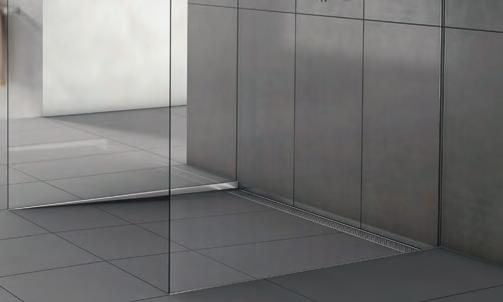

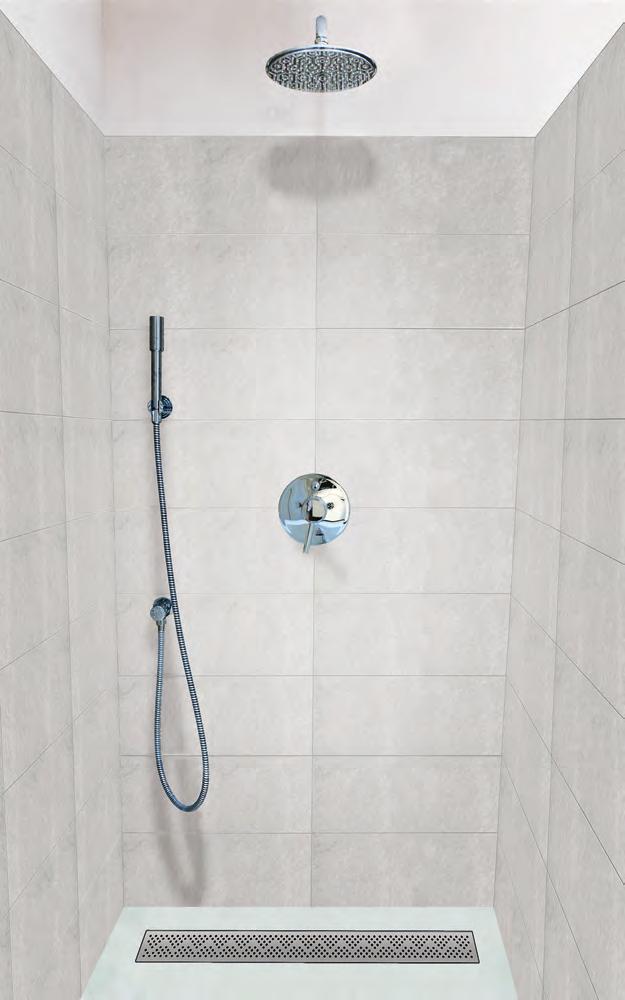

3 Odpływy liniowe RUG Self Rynny prysznicowe RUG Self Dla rynien prysznicowych RUG Self nie ma znaczenia, gdzie i jak je zamontujesz, bo można je instalować wszędzie Rynny prysznicowe RUG Self charakteryzują się wysokiej klasy wykończeniem, praktycznym zastosowaniem i możliwością indywidualnego dopasowania do potrzeb. Po prostu wystarczy je wyjąć z opakowania i wbudować. Odpadają czasochłonne prace przygotowawcze. Zaleta praktyczna: ramka do wbudowania w glazurę jest na stałe połączona z korpusem rynny. Nie trzeba się wysilać na budowie i wykonywać połączenia z korpusem rynny. Wysokość ramki 15 mm umożliwia równe i dokładne dopasowanie jej do posadzki ceramicznej. Zarówno korpus rynny, jak i ruszt rynien prysznicowych RUG Self wykonywane są ze stali szlachetnej, a zatem doskonale spełniają warunki zachowania higieny w łazience. Syfon można zawsze zdemontować i łatwo wyczyścić. Wykręcany syfon Czyszczenie wpustu Szlifowana powierzchnia rusztu typu "Shark" wygląda szlachetnie i elegancko 4 5

4 Odpływy liniowe RUG Self Shark Standard Rynny prysznicowe RUG Self Shark Comfort Rynna prysznicowa modelu Shark Standard oferuje wszystkie funkcje nowoczesnej rynny prysznicowej. Usytuowany pośrodku odpływ zapewnia dobre odprowadzanie wody a obrotowe przyłącze ułatwia podłączenie się do rurociągu kanalizacyjnego. Dzięki wysokości konstrukcyjnej 75 mm (mierzoejś do górnej krawśdzi kołnierza) model Shark Standard nadaje się zarówno do budowy nowych instalacji, jak i do prac remontowych. 70 mm Zalety wyrobu Materiał Rynna: Stal szlachetna bejcowana Ruszt: Stal szlachetna szlifowana Wydajność odprowadzania: 0,35 l/s bez spiętrzenia 0,55 l/s z 20 mm spiętrzeniem (według DIN EN 1253) Odpływ liniowy, długość 683 mm Szerokość 70 mm, wysokość 75 mm Artykuł HT Odpływ liniowy, długość 783 mm Szerokość 70 mm, wysokość 75 mm Artykuł HT Odpływ liniowy, długość 883 mm Szerokość 70 mm, wysokość 75 mm Artykuł HT Odpływ liniowy, długość 983 mm Szerokość 70 mm, wysokość 75 mm Artykuł HT Korpus rynny ze stali szlachetnej Pokrycie ze stali szlachetnej Odpływ liniowy modelu Shark Comfort. Dzięki nóżkom wykazuje wiele zalet przy montażu można rynnę prysznicową przytwierdzić solidnie do podłoża. Po przymocowaniu odpływu liniowego, łatwo i nieskomplikowanie wysokość śrubami motylkowymi. Model Shark Comfort ma wysokości od 108 do 145 mm (mierzonej od górnej krawśdzi kołnierza). Na wypiaskowany kołnierz można natychmiast nakładać uszczelnienie. Zbyteczne jest zatem matowienie i piaskowanie powierzchni kołnierza. Zalety wyrobu Możliwość bezstopniowej regulacji wysokości dzięki nóżkom montażowym Wykonanie uszczelnienia na kołnierzu bez konieczności prac przygotowawczych Zmniejszenie wysokości konstrukcyjnej do 86 mm dzięki optymalnemu zbiornikowi odpływowemu Materiał Rynna: Stal szlachetna bejcowana Ruszt: Stal szlachetna szlifowana Wydajność odprowadzania: 0,35 l/s bez spiętrzenia 0,55 l/s z 20 mm spiętrzeniem (według DIN EN 1253) Pokrycie i korpus odpływu ze stali nierdzewnej Odpływ liniowy, długość 800 mm Szerokość 84 mm, wysokość mm Odpływ liniowy, długość 900 mm Szerokość 84 mm, wysokość mm Odpływ liniowy, długość 1000 mm Szerokość 84 mm, wysokość mm Osprzęt Płaski pojemnik Odpływ dla minimalnej szerokości montażowej 86 mm 84 mm Boczny korpus wpustu 15 mm Możliwe przyłącze rurowe DN 40 i DN 50 obrotowe, mm Środkowy korpus wpustu Kołnierz obwodowy Kotwa do zabetonowania Nóżki montażowe o regulowanej wysokości Wypiaskowany kołnierz Wysokość Możliwe przyłącze rurowe DN 40 i DN 50 obrotowe, 360 7

5 Odpływy liniowe RUG Self Twist Comfort Odpływy liniowe RUG Self Szyna profilowa ze spadkiem Zastosowanie odpływów liniowych z rusztem RUG Self Twist Comfort w prysznicach posadzkowych ma same zalety. Spadek do korpusu wpustu wystarczy wytworzyć tylko z jednej strony i za pomocą wygiętego w profil kołnierza przystosowanego do cienkich posadzek wykonać połączenie do uszczelnienia. Zalety wyrobu można stosować górną i dolną powierzchnię rusztu Górna powierzchnia szlifowana stal szlachetna Ilustracja wyrobu albo Odpływ liniowy DN 50 do prysznicy Sprawdzona pod względem nośności i wydajności przepływu według DIN EN mm Solid Design Solid lub Tile Dolna strona możliwość ułożenia płytek ceramicznych, głębokość wpuszczenia 10 mm wyjmowany syfon zapewniony całkowity dostęp do rurociągu w celu oczyszczenia go obwodowy na stałe uformowany, wypiaskowany kołnierz do cienkich podłoży możliwość bezstopniowej regulacji wysokości przy pomocy nóżek montażowych ze stali szlachetnej, materiał korpus rynny z bocznym spadkiem Długość L [mm] Nr artykułu Powierzchnia korpusu rynny bejcowana Tile 84 mm Króciec odejścia bocznego DN 50 do wszystkich mufowych systemów wtykowych Szyna profilowa RUG Self ze spadkiem przystosowana jest do skomponowania strefy prysznica będącego na poziomie posadzki z wbudowaną rynną prysznicową i graniczącą z boku strefą łazienki. Łazienkę można w ten sposób wyłożyć glazurą lub inną ceramiką,, równo i bez spadku, podczas gdy prysznic wymaga ułożenia płytek z jednostronnym spadkiem 1,5 2% w kierunku rynny prysznicowej. Dzięki temu spadkowi powstaje różnica wysokości między obydwoma strefami, która zwiększa się w kierunku rynny. Szyna profilowa RUG Self ze Ilustracja wyrobu Możliwość opcjonalnego nasadzenia kabiny prysznicowej H2 Typ lewe prawe Długość L [mm] spadkiem stanowi jednocześnie ozdobne przejście między tymi dwoma strefami i tworzy gładką, estetyczną powierzchnię. Zalety wyrobu Dwie długości (990 i 1490 mm) Produkt przystosowany do łazienek z kabiną prysznicową lub bez (9 mm) Odpada pracochłonne i nieestetyczne cięcie płytek w celu otrzymania szczeliny lub klina Fabrycznie wykonany spadek Ze stali szlachetnej, materiał Powierzchnia szlifowania Żeberko o szerokości 12 mm Wysokość H1 [mm] Wysokość H2 [mm] Nr artykułu L H1 12 Wysokość: mm 8 Nóżki montażowe o regulowanej wysokości Obwodowy kołnierz do uszczelniania na cienkich podłożach Wydajność hydrauliczna (wersje standardowe) 0,55 l/s (z 20 mm spiętrzeniem według DIN EN 1253) 0,33 l/s (bez spiętrzenia) 9

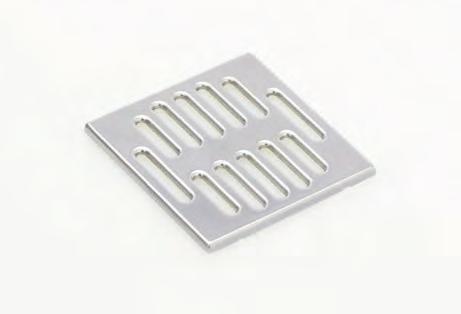

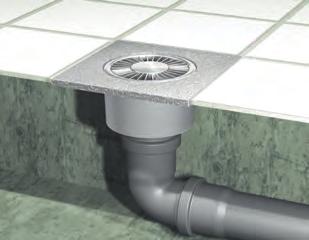

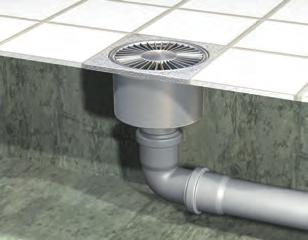

6 Wpusty łazienkowe RUG Self Elegancja Dla projektantów łazienek dbających o szczegóły i estetykę dobra informacja, Wpusty posadzkowe RUG Self można wyposażać w różne zaprojektowane ruszty ze stali nierdzewnej. Można przy tym komponować korpusy wpustów, nasadki i ruszty w system modułowy według indywidualnych potrzeb i upodobań. Zalety wyrobu System modułowy do indywidualnej aranżacji materiał ABS Zdejmowany syfon umożliwiający proste czyszczenie Wydajność odprowadzania do 1 l/s Możliwe indywidualne skracanie nasadki oraz elementu nasadzanego Rura karbowana z włókniną uszczelniającą do niezawodnego podłączenia do uszczelnienia łączącego System modułowy indywidualnie komponowane wpusty łazienkowe Ruszty ze stali szlachetnej Ruszt ze stali szlachetnej Nr art Nasadki Ruszt typu Shark Nr art Ruszt typu Raindrops Nr art Ruszt typu Mint Nr art Nadstawka chromowana Nr art Nadstawka Nr art Ruszt ze stali nierdzewnej Element nasadzany Włóknina uszczelniająca Nasadka Przedłużka Nr art Element nasadzany Kołnierz obwodowy Korpus podstawy Odejście boczne Korpus wpustu, Odpływ boczny DN 50 Nr art Korpus ze zintegrowanym syfonem 10 11

7 Wpusty łazienkowe RUG Self Elegancja elementy konstrukcji modułowej Do zastosowań wewnętrznych i zewnętrznych elementy konstrukcji modułowej Pojedyncza część Korpus wpustu, odejście boczne DN 50 z syfonem, materiał ABS, wysokość montażowa 66,7 mm, przepływ 0,8 l/s Pojedyncza część Ruszt ze stali nierdzewnej wymiary zewnętrzne rusztu 102,5 x 102,5 mm materiał stal szlachetna Pojedyncza część Nadstawka chromowana z ramką wymiary zewnętrzne ramki 110 x 110 mm materiał ABS Pojedyncza część Nadstawka z ramką wymiary zewnętrzne ramki 110 x 110 mm materiał ABS Pojedyncza część materiał ABS, do regulacji wysokości mm, z włókniną uszczelniającą Syfon z uszczelką oringową materiał ABS Pojedyncza część Ruszt typu Shark wymiar zewnętrzny rusztu 102,5 x 102,5 mm materiał stal szlachetna Pojedyncza część Ruszt typu Raindrops wymiar zewnętrzny rusztu 102,5 x 102,5 mm materiał stal szlachetna Pojedyncza część Ruszt typu Mint wymiar zewnętrzny rusztu 102,5 x 102,5 mm materiał stal szlachetna Komplet uszczelek dla wpustów RUG Self

8 Ruszt renowacyjny RUG Self Uniwersalność w zastosowaniach wewnętrznych Wpusty łazienkowe RUG Self Charakterystyczne dla pomieszczeń Dzięki prostemu i funkcjonalnemu wzornictwu, ruszt renowacyjny można zintegrować w uniwersalny sposób ze wszystkimi rodzajami posadzek. Wypiaskowany spód ramki umożliwia solidne połączenie z różnymi podłożami, przy czym masywny ruszt ze stali szlachetnej zapewnia estetyczny wygląd. Zalety wyrobu Materiał: Stal szlachetna Gwarantowana odporność na gorącą wodę Klasa obciążenia K3 Przystosowany do stref chodzenia boso Cechy wyrobu Ruszt renowacyjny z ramką Ramka wypiaskowana Ruszt umieszczany luzem Wymiary 148 x 148 x 9 mm Przekrój wlotu: 73 cm² Wpusty posadzkowe RUG Self oferują funkcjonalność i odpowiadają swym wzorami wymaganiom najbardziej wysmakowanych łazienek. Ich chromowane powierzchnie stanowią estetyczny akcent gwarantując jednocześnie wysoki poziom techniczny w trakcie odprowadzania wody przy stosowaniu wszelkich możliwych rodzajów armatury prysznicowej. Zalety wyrobu Materiał: chromowany ABS Wydajność odprowadzania do 0,8 l/s Gwarantowana odporność na gorącą wodę Zintegrowany syfon Ruszt renowacyjny z ramką materiał stal szlachetna , wymiary 148 x 148 x 9 mm, artykuł HT Chromowany wpust łazienkowy, odpływ pionowy DN 50 z rusztem z tworzywa sztucznego i syfonem, materiał ABS, wymiar ramki 100 x 100 mm, średnica rusztu 92 mm wysokość montażowa 61 mm, wydajność odprowadzania 0,8 l/s Idealny w przypadku dopasowania rastra glazury istniejącej posadzki. Chromowany wpust łazienkowy, odpływ boczny DN 50 z rusztem z tworzywa sztucznego i syfonem, materiał ABS, wymiar ramki 150 x 150 mm, średnica rusztu 92 mm wysokość montażowa 61 mm, wydajność odprowadzania 0,8 l/s

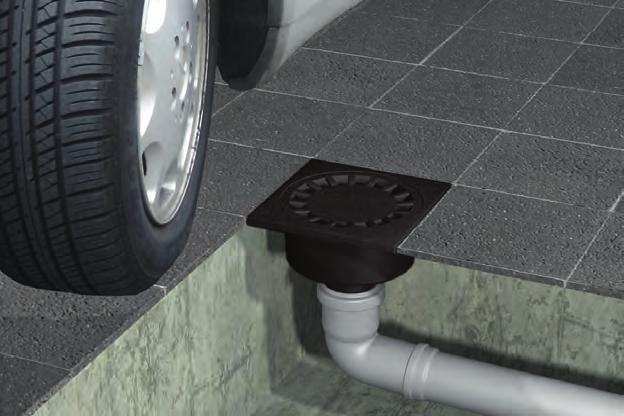

9 Wpusty w budynku i podwórzowe RUG Self Solidna robota Wpusty w budynku i na podwórzu RUG Self zapewniają w zastosowaniach wewnętrznych i zewnętrznych niezawodne odwadnianie i łatwe użytkowanie. Łatwo demontowany syfon sprzyja szybkiemu czyszczeniu wpustu. Wpusty z odejściem bocznym są szczególnie przydatne w zastosowaniach wewnętrznych. Odpowiednio zainstalowane pomagają chronić gospodarstwo domowe przed wodą. W strefach zewnętrznych, jak np. we wjazdach do garaży lub na tarasach można bezspiętrzeniowo odprowadzać wodę deszczową wpustami RUG Self z pionowym odejściem w budynku i na podwórzu. Zalety wpustów z odejściem bocznym Łatwe czyszczenie dzięki łatwo demontowanemu syfonowi Wydajność odprowadzania do 1,6 l/s Równoległy montaż do fugi poprzez ruszt z możliwością obrotu i regulacji wysokości Elastycznie dopasowywana wysokość dzięki osobnej nasadce Wyjmowany osadnik umożliwiający praktyczne czyszczenie Ruszt plastikowy Zalety produktów ze zmiennym odejściem Wstępne ukształtowanie dla rynien o wymiarach nominalnych 100/120/150 Wstępne ukształtowanie dla króćców DN 80/100/125 Wydajność odprowadzania do 4,0 l/s Osadnik z pałąkiem o pojemności gromadzenia szlamu 1,4 l Ruszt ze stali ocynkowanej Zalety produktówz odejściem pionowym Praktyczne króćce komponowan pasujące do wpustów DN 75 oraz DN 110 o numerze artykułu , , , Wydajność odprowadzania do 1,4 l/s Zintegrowany syfon Nośność do 1,5 t Dostępny w kolorze szarym, czerwono-brązowym i czarnym Ruszt plastikowy Nasadka Korpus wpustu z osadnikiem Korpus ze zintegrowanym syfonem Odejście boczne Pionowe odejście z króćcem kombinowanym 16 Korpus ze zintegrowanym syfonem Możliwość przyłączenia 17

10 Wpusty w budynku i podwórzowe RUG Self Do zastosowań wewnętrznych i zewnętrznych odejście boczne z odejściem zmiennym Wpust w budynku i podwórzowy, odejście boczne DN 110 z obrotowym rusztem plastikowym z ABS, wymiar ramki 150 x 150 mm, wysokość konstrukcyjna 180 mm, materiał polipropylen, wydajność odprowadzania 1,6 l/s Wpust w budynku i podwórzowy, odejście boczne DN 75 z obrotowym rusztem plastikowym z ABS, wymiar ramki 150 x 150 mm, wysokość konstrukcyjna 180 mm, materiał polipropylen, wydajność odprowadzania 1,4 l/s Osprzęt Nasadka, okrągła, Ø 147 mm dla wpustów , , w celu regulacji wysokości mm, materiał polipropylen Ramka do rusztu Zewnętrzne wymiary ramki 150 x 150 mm dla wpustów , , materiał polipropylen odejście pionowe Wpust podwórzowy z polipropylenu, czarny z ocynkowanym rusztem kryjącym i z osadnikiem, możliwości przyłącza: DN 80/100/125, wymiary: 250 x 250 x 330 mm Wpust w budynku i podwórzowy, odejście pionowe DN 50 z rusztem z tworzywa sztucznego i zintegrowanym syfonem, wymiar ramki 100 x 100 mm, średnica rusztu 92 mm, wysokość montażowa 61 mm, materiał ABS, wydajność odprowadzania 0,8 l/s, nośność 500 kg Wpust w budynku i podwórzowy, odejście pionowe DN 50 z rusztem z tworzywa sztucznego i zintegrowanym syfonem, wymiary ramki 150 x 150 mm, średnica rusztu 130 mm, wysokość montażowa 58 mm, materiał ABS, wydajność odprowadzania 0,8 l/s, nośność do 1 tony Ruszt ze stali szlachetnej dla wpustów łazienkowych i podwórzowych, 150 x 150 mm, wymiary zewnętrzne rusztu 142 x 142 mm dla wpustów , , materiał stal nierdzewna Ruszt z tworzywa sztucznego, 150 x 150 mm, wymiary zewnętrzne rusztu 142 x 142 mm, dla wpustów , , materiał ABS Wpust w budynku i podwórzowy z pionowym króćcem kombinowanym DN 75/110 najezdny, z rusztem z tworzywa sztucznego i zintegrowanym syfonem, materiał ABS, wymiar ramki 200 x 200 mm, średnica rusztu 180 mm, wysokość montażowa 83 mm, wydajność odprowadzania 1,4 l/s, nośność 1,5 tony szary brązowoczerwony czarny Syfon z uszczelką oringową dla wpustów , , materiał polipropylen Osadnik dla wpustów , , materiał polipropylen Wpust w budynku i podwórzowy z pionowym króćcem kombinowanym DN 75/110 najezdny, z rusztem z tworzywa sztucznego i zintegrowanym syfonem, materiał ABS, wymiar ramki 250 x 250 mm, średnica rusztu 180 mm, wysokość montażowa 83 mm, wydajność odprowadzania 1,4 l/s, nośność 1,5 tony

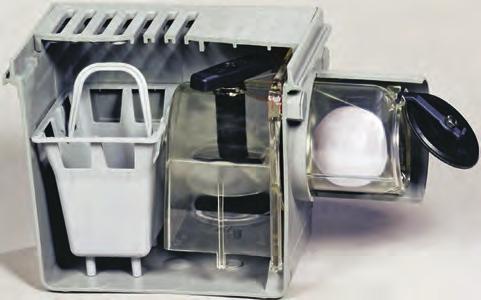

11 Do zastosowań wewnętrznych Piwniczne wpusty posadzkowe RUG Self Bezpieczeństwo i niezawodność Wpusty piwniczne RUG Self zapewniają kompleksowe bezpieczeństwo przed cofającą się wodą w piwnicy budynku. Coraz częstsze zjawiska atmosferyczne związane z silnymi opadami deszczu prowadzą do przeciążenia kanalizacji miejskiej, a więc stale zabezpieczenie gospodarstwa domowego przed cofką staje się potrzebą chwili. Potrójny zawór zabezpieczający przed cofką wyposażony jest w korpus zamykający który w razie nagłej potrzeby umożliwia ręczne zamykanie klapy lub kulki przeciwcofkowej, klapę lub kulkę przeciwcofkową. Ruszt plastikowy Zalety wyrobu Materiał: ABS Łatwo zdejmowany syfon umożliwiający proste czyszczenie Wydajność odprowadzania do 1,9 l/s Adaptacja wysokości dzięki giętkiej nasadce Wyjmowany osadnik Możliwe ręczne zamykanie Ręczne zamykanie w sytuacji awaryjnej Wpust piwniczny z potrójnym zaworem zapobiegającym cofce, odpływ boczny DN 110 z rusztem z tworzywa sztucznego, syfonem, osadnikiem i ręcznie obsługiwanym korpusem zaworu, materiał ABS, wymiar ramki 240 x 170 mm, wysokość konstrukcyjna 210 mm, wydajność odprowadzania 1,9 l/s, zewnętrzne wymiary rusztu 230 x 161 mm Osprzęt Nasadka do wpustu piwnicznego , do regulacji wysokości od mm Ruszt plastikowy zewnętrzne wymiay rusztu 230 x 161 mm do wpustu piwnicznego , materiał ABS Korpus zamykający z ręcznym zamykaniem awaryjnym do wpustów piwnicznych , materiał tworzywo sztuczne Kluka antycofkowa do wpustów piwnicznych Klapa antycofkowa do wpustów piwnicznych Potrójny zawór zapobiegający cofce Komplet uszczelek dla wpustów RUG Self Korpus Korpus zaworu Osadnik 20 21

12 Do zastosowań wewnętrznych i zewnętrznych Balkonowe i tarasowe wpusty posadzkowe RUG-Self Wielostronność Wpusty balkonowe i tarasowe RUG Self z odejściami bocznymi lub pionowymi można montować wewnątrz, jak i na zewnątrz pomieszczeń. Kołnierz obwodowy umożliwia niezawodne zamocowanie uszczelki. W ten sposób, wpust można zastosować w łazience (patrz str. 18ff). Nasadka Zalety wpustów Zastosowanie zarówno wewnętrzne, jak i zewnętrzne Materiał: ABS Łatwo zdejmowany syfon umożliwiający proste czyszczenie Wydajność odprowadzania do 1 l/s Równoległy montaż do fugi poprzez ruszt z możliwością obrotu i regulacji wysokości Możliwe indywidualne skracanie nasadki Ruszt ze stali nierdzewnej z odejściem bocznym i pionowym Ilustracja wyrobu Cechy wyrobu Wpust balkonowy i tarasowy, odejście boczne DN 50 z rusztem ze stali nierdzewnej i syfonem, materiał ABS, wymiar ramki 110 x 110 mm, wymiary zewnętrzne rusztu 102,5 x 102,5 mm wysokość montażowa mm, wydajność odprowadzania 0,8 l/s Wpust balkonowy i tarasowy, odejście boczne DN 75 z rusztem ze stali nierdzewnej i syfonem, materiał ABS, wymiar ramki 110 x 110 mm, wymiary zewnętrzne rusztu 102,5 x 102,5 mm wysokość montażowa mm, wydajność odprowadzania 1,0 l/s Wpust balkonowy i tarasowy, odejście pionowe DN 50 z rusztem ze stali nierdzewnej i syfonem, materiał ABS, wymiar ramki 110 x 110 mm, wymiary zewnętrzne rusztu 102,5 x 102,5 mm wysokość montażowa mm, wydajność odprowadzania 0,8 l/s Wpust balkonowy i tarasowy, odejście pionowe DN 75 z rusztem ze stali nierdzewnej i syfonem, materiał ABS, wymiar ramki 100 x 100 mm, wymiary zewnętrzne rusztu 102,5 x 102,5 mm wysokość montażowa mm, wydajność odprowadzania 1,0 l/s Ruszt ze stali szlachetnej do wpustów balkonowych i tarasowych, zewnętrzne wymiary rusztu 102,5 x 102,5 mm do wpustów , , , , materiał stal szlachetna Nasadka z ramką 110 x 110 do wpustów , , , , materiał ABS Nr artykułu Syfon z uszczelką oringową dla wpustów , , , , materiał ABS Odejście boczne Korpus ze zintegrowanym syfonem Kołnierz obwodowy Komplet uszczelek dla wpustów RUG Self

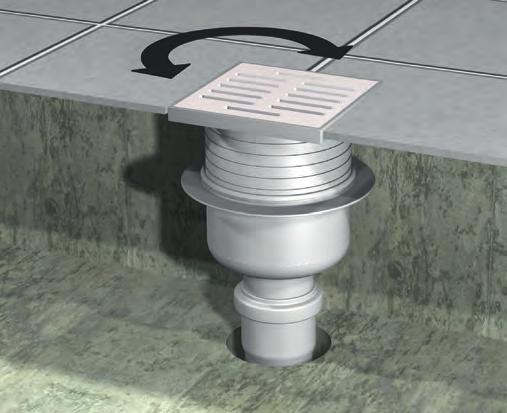

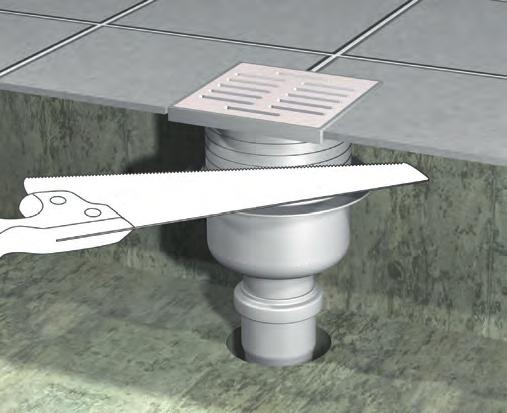

13 Montaż wpustów RUG Self Płynna regulacja wysokości Wpust RUG Self w przygotowanym uprzednio otworze tak, aby króciec odpływowy można było umieścić w rurze typu HT lub KG. Teraz trzeba osadzić nasadkę z rusztem i sprawdzić, czy nie należy jej czasem skrócić. Górna krawędź rusztu nie powinna wystawać nad jastrych, względnie glazurę posadzkową. Należy ją odpowiednio odciąć, aby ustawić nasadkę na właściwej wysokości. Następnie wpust RUG Self należy umocować zaprawą itp. W przypadku wpustów w pomieszczeniach wewnętrznych dobrze mieć na uwadze staranne podłączenie do uszczelnienia posadzki. Nasadzić ruszt i obrócić nim tak, aby był ustawiony równolegle do fugi glazury posadzkowej. Teraz już tylko pozostało wykonanie uszczelnienia silikonowego między ramką i glazurą posadzkową

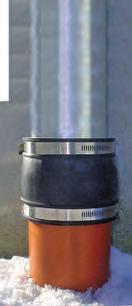

14 Złącza rurowe RUG Self Rozwiązywanie problemów Wytrzymałość materiałowa Właściwości kauczuku Przydatność *) Odporność na ozon bardzo dobra Złącza rurowe RUG Self można stosować w rożnych sytuacjach i przypadkach w celu zapewnienia połączenia ze sobą dostępnych rur lub przeprowadzenia remontu istniejących rurociągów. Złącza te oferują szybkie i skuteczne rozwiązanie w sytuacji zróżnicowania materiałów lub średnic rur, przecieków lub uszkodzeń istniejących rurociągów. Złącza rurowe wykonane są z kauczuku EPDM i dysponują szczelnością ciśnieniową do 0,6 bar. Odporność na olej Odporność na paliwa Odporność na kwasy Odporność na ługi Przepuszczalność gazu Oporność elektryczna Elastyczność po uderzeniu Wydłużenie przy zerwaniu Odporność temperaturowa Krótkotrwała temperatura szczytowa wystarczająca słaba bardzo dobra bardzo dobra wystarczająca dobra zadowalająca zadowalająca - 40 do +120 C +160 C Materiał kauczuk dien-etyleno propylenowy (EPDM) posiada nadzwyczaj dobrą odporność na tlen, ozon oraz inne czynniki atmosferyczne i jest odporny na ultrafiolet. Problem Rozwiązanie RUG Self Problem Rozwiązanie RUG Self Problem 1: Przecieki w rurociągach niepracujących pod ciśnieniem Problem 3: Różnewymiary nominalne lub materiały Problem Rozwiązanie RUG Self Problem 2: Pęknięcia lub uszkodzenia rurociągów 26 * ) Wartości mają charakter orientacyjny i nie można ich bezpośrednio przenosić do realiów eksploatacyjnych. Podwyższona temperatura, wysokie stężenie, czas trwania oddziaływania, wielkość obciążenia mechanicznego, naprężenia dynamiczne, działanie światła lub nasłonecznienia lub dodatkowe czynniki mogą w znaczny sposób zmienić podane wartości. 27

15 Złącza rurowe Przejściówki RUG Self Możliwość stosowania w połączeniach rurowych Ilustracja wyrobu Rury z najróżniejszych materiałów Rury w najróżniejszych wymiarach nominalnych Rury o różnych średnicach zewnętrznych Nazwa z A (mm) na B (mm) Nr artykułu Ilustracja wyrobu Połączenie różnych rur Nazwa Tworzywo sztuczne (HT/KG) Kamionka GFK (tworzywo sztuczne wzmacniane włóknem szklanym) Żeliwo z A (mm) na B (mm) Tworzywo sztuczne (HT/KG) Kamionka GFK (tworzywo sztuczne wzmacniane włóknem szklanym) Żeliwo Nr artykułu A B 28 29

16 Złącza rurowe Złącza RUG Self Możliwość stosowania w połączeniach rurowych o tym samym wymiarze nominalnym (i przy zbliżonych średnicach zewnętrznych). Złącza rurowe Obejmy RUG Self Taśmy zaciskowe ze stali nierdzewnej dostępne są jako części zamienne w każdym wymiarze złączy rurowych. Ilustracja wyrobu Nazwa Do zewnętrznego wymiaru rury (mm) Nr artykułu Ilustracja wyrobu Nazwa Do zewnętrznego wymiaru rury (mm) Nr artykułu Złącze Obejma Obejma Złącze Obejma Złącze Obejma Złącze Obejma Obejma Złącze Obejma Złącze Obejma
