1 Projekt AMI: wdrożenie repeaterów PLC Daniel Jarosik Jacek Górski Specjaliści wiodący ds. Administracji OT (przy współpracy z Biurem Zarządzania Pomiarami)

2 AGENDA Projekt AMI (streszczenie) PRIME PLC Repeater studium przypadku PRIME PLC Repeater specyfikacja techniczna 2

3 Project AMI w ENERGA Operator AMI ETAP I Zastosowane technologie TAN B GSM 3GPP/CDMA TAN C PLC S-FSK Liczba liczników ~103 tys. ~59 tys. 1F ~44 tys. 3F Liczba stacji SN/nN

4 Project AMI w ENERGA Operator AMI ETAP II Zastosowane technologie TAN B GSM 3GPP/CDMA TAN C PLC OFDM PRIME Liczba liczników ~310 tys. ~180 tys. 1F ~130 tys. 3F Liczba stacji SN/nN

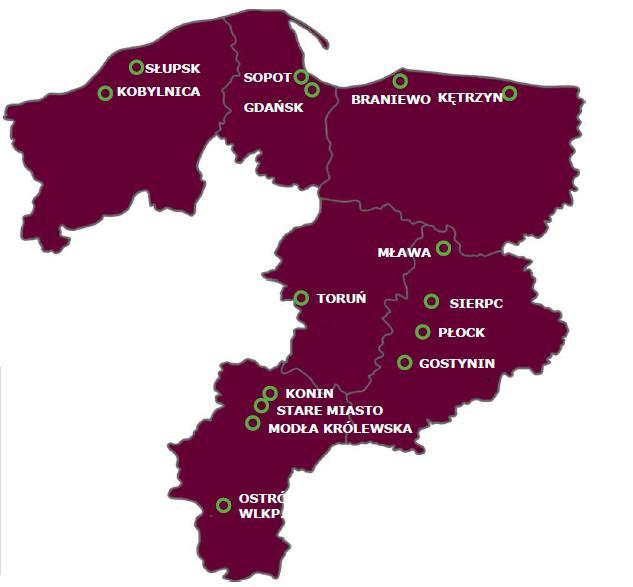

5 Project AMI w ENERGA Operator AMI ETAP III Zastosowane technologie TAN B GSM 3GPP/CDMA TAN C PLC OFDM PRIME Liczba liczników ~454 tys. ~296 tys. 1F ~158 tys. 3F Liczba stacji SN/nN

6 Projekt AMI - status 6

7 PLC Repeater testowe wdrożenie Czynniki wpływające ujemnie na KPI: Okres stabilizacji po wdrożeniu szyfrowania Problemy komunikacyjne po stronie operatora GSM Awarie sprzętowe (koncentratory, liczniki) Szumy i tłumienność w sieciach PLC 7

8 PLC Repeater testowe wdrożenie Gdańsk, ul. Kaszubska Charakterystyka stacji SN: ok 500 liczników sieć SN zaszumienie, wysoka tłumienność nieliczne przesłuchy liczników do okolicznych ZKB słaba widoczność liczników, KPI ~ 63% 8

9 PLC Repeater testowe wdrożenie Obszar wysokich zakłóceń Stacja SN 9

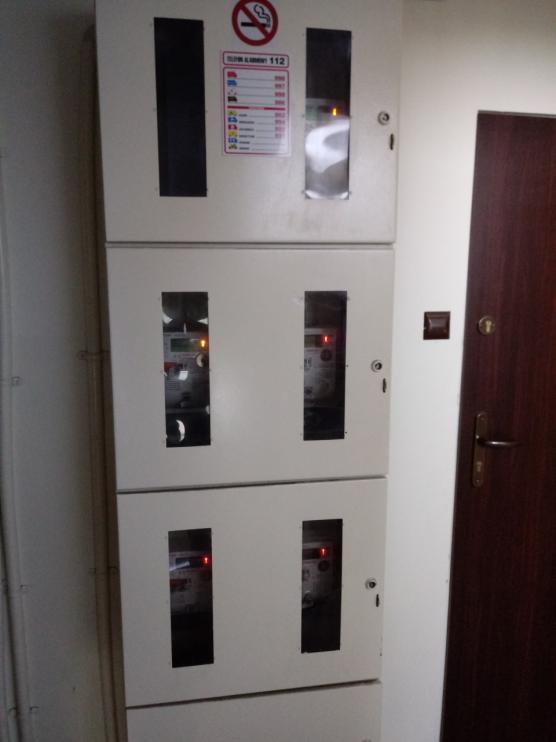

10 PRZED PO 10

11 PLC Repeater testowe wdrożenie Montaż repeatera 11

12 Repeater PLC widoczny w topologii jako switch 12

13 PRIME Utility Node szczegóły techniczne 13

14 Repeater PRIME PLC szczegóły techniczne PRIME Utility Node projekt i produkcja: Instytut Energetyki Oddział Gdańsk urządzenie zaprojektowane do pełnienia roli wielofunkcyjnego węzła w sieci PRIME PLC Dzięki niewielkim rozmiarom, wykonaniu w klasie ochrony IP66 (m.in. ochrona przed pyłem, wodą itd..) urządzenie może być montowane bezpośrednio: na słupach niskiego napięcia w studzienkach kablowych w złączach kablowych 14

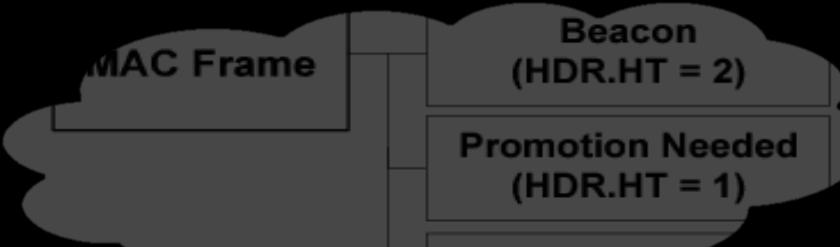

15 Repeater PRIME PLC szczegóły techniczne Możliwość wymuszonego, aktywnego promowania węzła do stanu przełączania: umożliwia to poprawę komunikacji w obszarach o słabej łączności (mamy dodatkowy węzeł w sieci, urządzenie zapewnia wzmocnienie sygnału). Zdalne udostępnianie parametrów operacyjnych węzła oraz segmentu sieci PRIME PLC na potrzeby diagnostyki działania sieci m.in. uzyskanie parametru SNR (Signal to Noise Ratio). a także możliwość kontroli mocy wyjściowej sygnału PRIME PLC 15

16 Repeater PRIME PLC szczegóły techniczne zgodność ze standardami: Urządzenie zgodne z PRIME PLC (w przyszłości możliwa aktualizacja do wersji PRIME 1.4 poprzez aktualizację firmware urządzenia) mapowanie atrybutów PIB (PLC Information Base) na obiekty COSEM zgodnie z BlueBook (DLMS UA ) 16

17 Repeater PRIME PLC szczegóły techniczne przykłady zastosowań: zapewnienie komunikacji pomiędzy odległymi licznikami, szczególnie w sytuacji występowania silnych zakłóceń lub dużego tłumienia sygnału 17

18 Repeater PRIME PLC szczegóły techniczne przykłady zastosowań c.d.: diagnostyka sieci: Monitorowanie pracy segmentu sieci PRIME PLC 18

19 Repeater PRIME PLC szczegóły techniczne Dobrze zaprojektowany zasilacz o bardzo niskiej emisji zakłóceń: niezauważalne zakłócenia Repeater odłączony Przebadane modele liczników PRIME wprowadzają zakłócenia: Repeater podłączony 19 Prague,

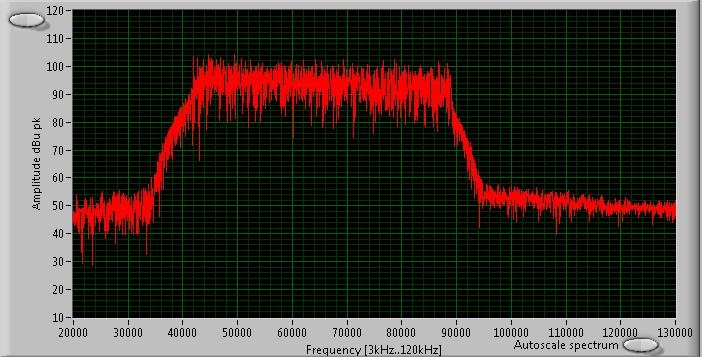

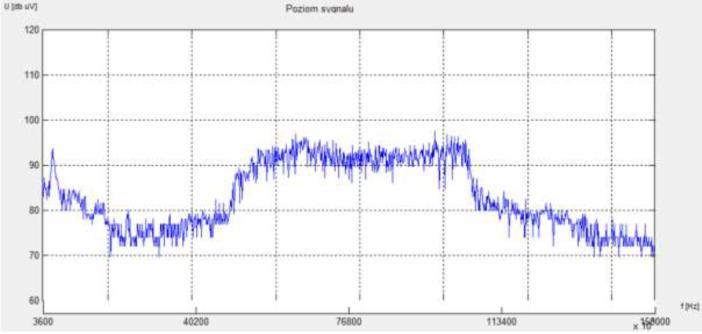

20 Repeater PRIME PLC szczegóły techniczne Równomierne rozłożenie dystrybuowanej mocy dla wszystkich nośnych, poziom ok. 95 dbmv Moc wyjściowa sygnału PRIME dla przebadanych liczników ma poziom ok. 80 dbmv 20 Prague,

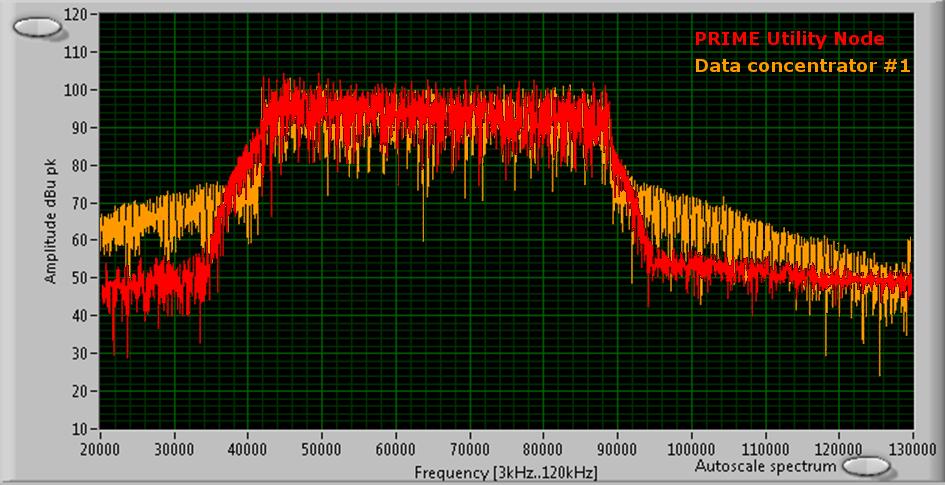

21 Repeater PRIME PLC szczegóły techniczne Dobrze zaprojektowany sprzęg PLC daje poprawnie ukształtowany sygnał wyjściowy Poniżej porównanie z sygnałem wyjściowym dla dwóch różnych modeli koncentratorów PLC 21 Prague,

22 Repeater PRIME PLC szczegóły techniczne Statystyki w czasie rzeczywistym (żółty kolor) 1.bez repeatera 2.bezpośrednio po zainstalowaniu repeatera 22

23 Repeater PRIME PLC szczegóły techniczne Wizualizacja statystyk: dobowa dostępność liczników przed zamontowaniem repeatera. 23

24 Repeater PRIME PLC szczegóły techniczne Wizualizacja statystyk: dobowa dostępność liczników po zamontowaniu repeatera. 24

25 Repeater PRIME PLC szczegóły techniczne Dobrze zaprojektowane zarządzanie ciepłem Temperatura głównego układu: ok. 37C przy otwartej obudowie ok. 43C przy zamkniętej obudowie 25 Prague,

26 Repeater PRIME PLC szczegóły techniczne 26 Prague,
