PROJEKT BUDOWLANO-WYKONAWCZY Remontu instalacji elektrycznej w pomieszczeniach antykwariatu przy ul. Ząbkowskiej 13 w WARSZAWIE

Transkrypt

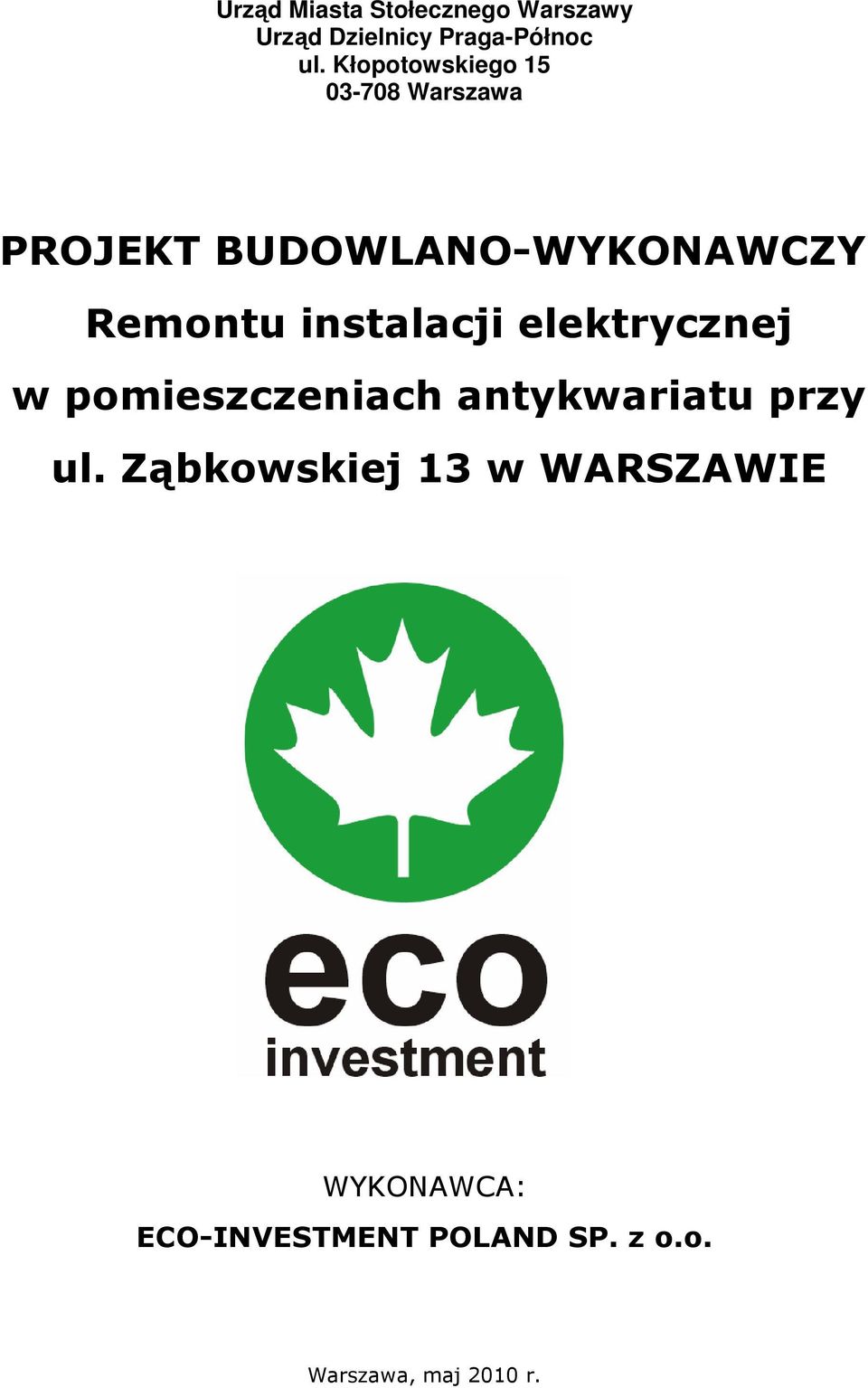

1 Urząd Miasta Stołecznego Warszawy Urząd Dzielnicy Praga-Północ ul. Kłopotowskiego Warszawa PROJEKT BUDOWLANO-WYKONAWCZY Remontu instalacji elektrycznej w pomieszczeniach antykwariatu przy ul. Ząbkowskiej 13 w WARSZAWIE WYKONAWCA: ECO-INVESTMENT POLAND SP. z o.o. Warszawa, maj 2010 r.

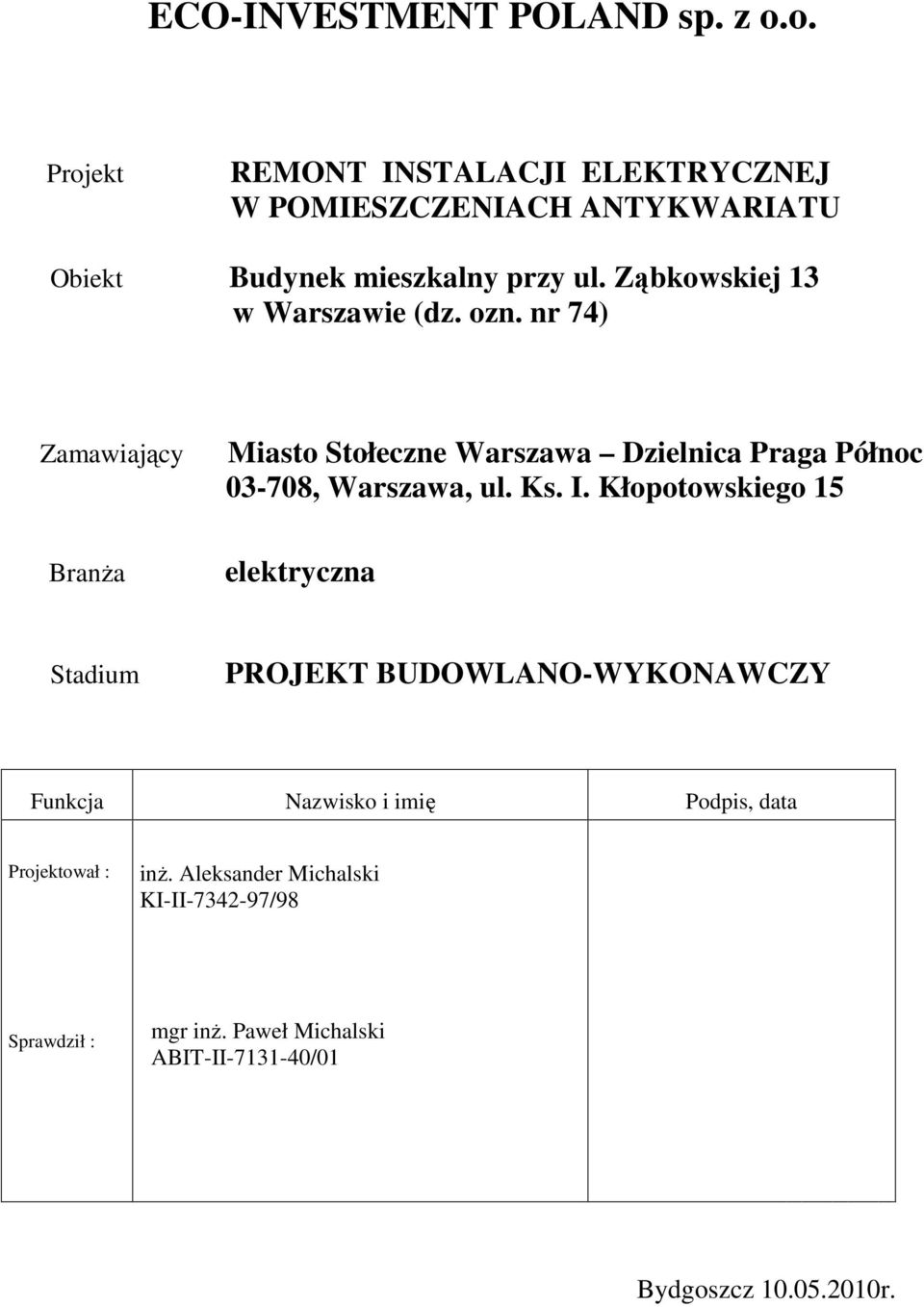

2 ECO-INVESTMENT POLAND sp. z o.o. Projekt REMONT INSTALACJI ELEKTRYCZNEJ W POMIESZCZENIACH ANTYKWARIATU Obiekt Budynek mieszkalny przy ul. Ząbkowskiej 13 w Warszawie (dz. ozn. nr 74) Zamawiający Miasto Stołeczne Warszawa Dzielnica Praga Północ , Warszawa, ul. Ks. I. Kłopotowskiego 15 BranŜa elektryczna Stadium PROJEKT BUDOWLANO-WYKONAWCZY Funkcja Nazwisko i imię Podpis, data Projektował : inŝ. Aleksander Michalski KI-II /98 Sprawdził : mgr inŝ. Paweł Michalski ABIT-II /01 Bydgoszcz r.

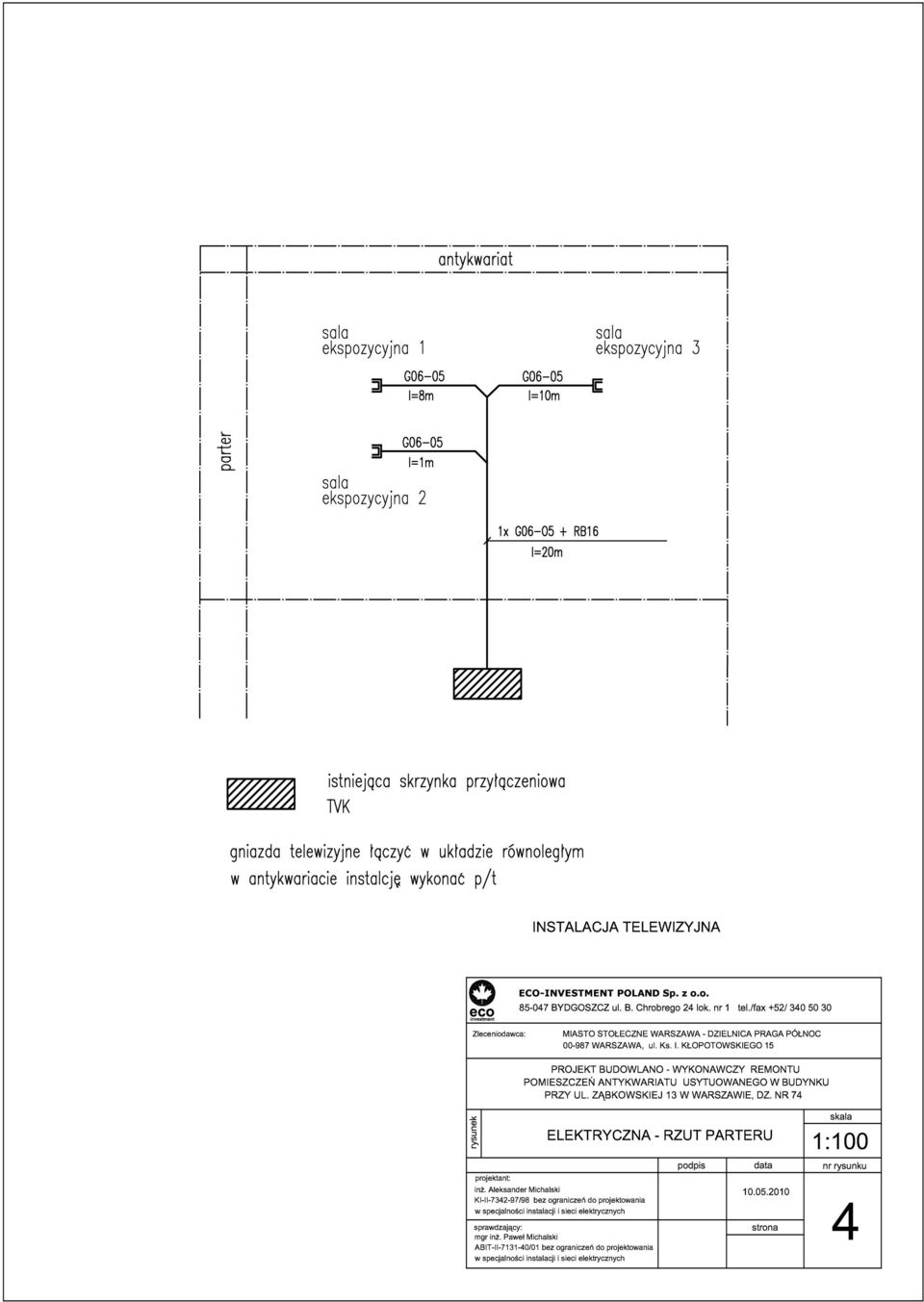

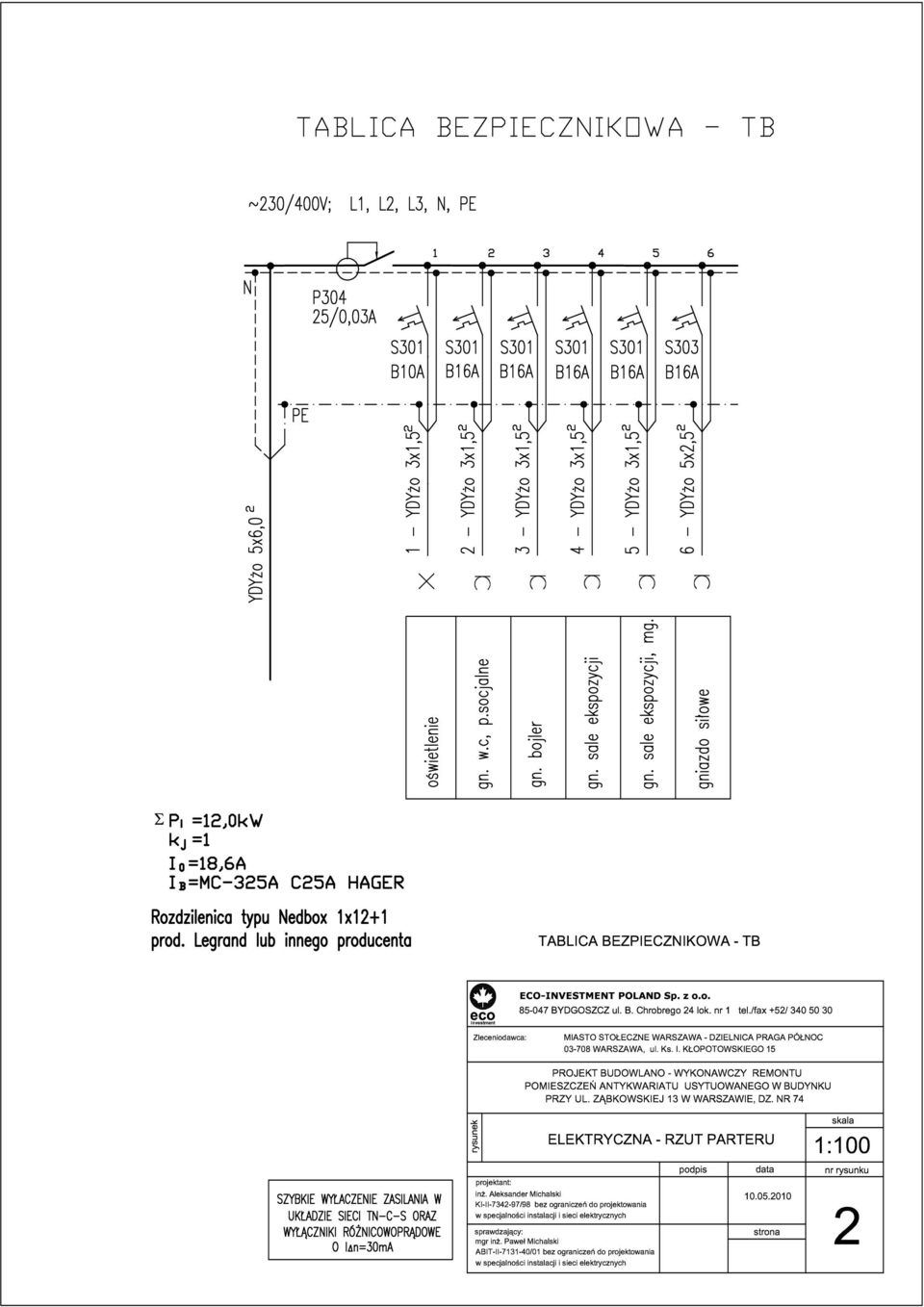

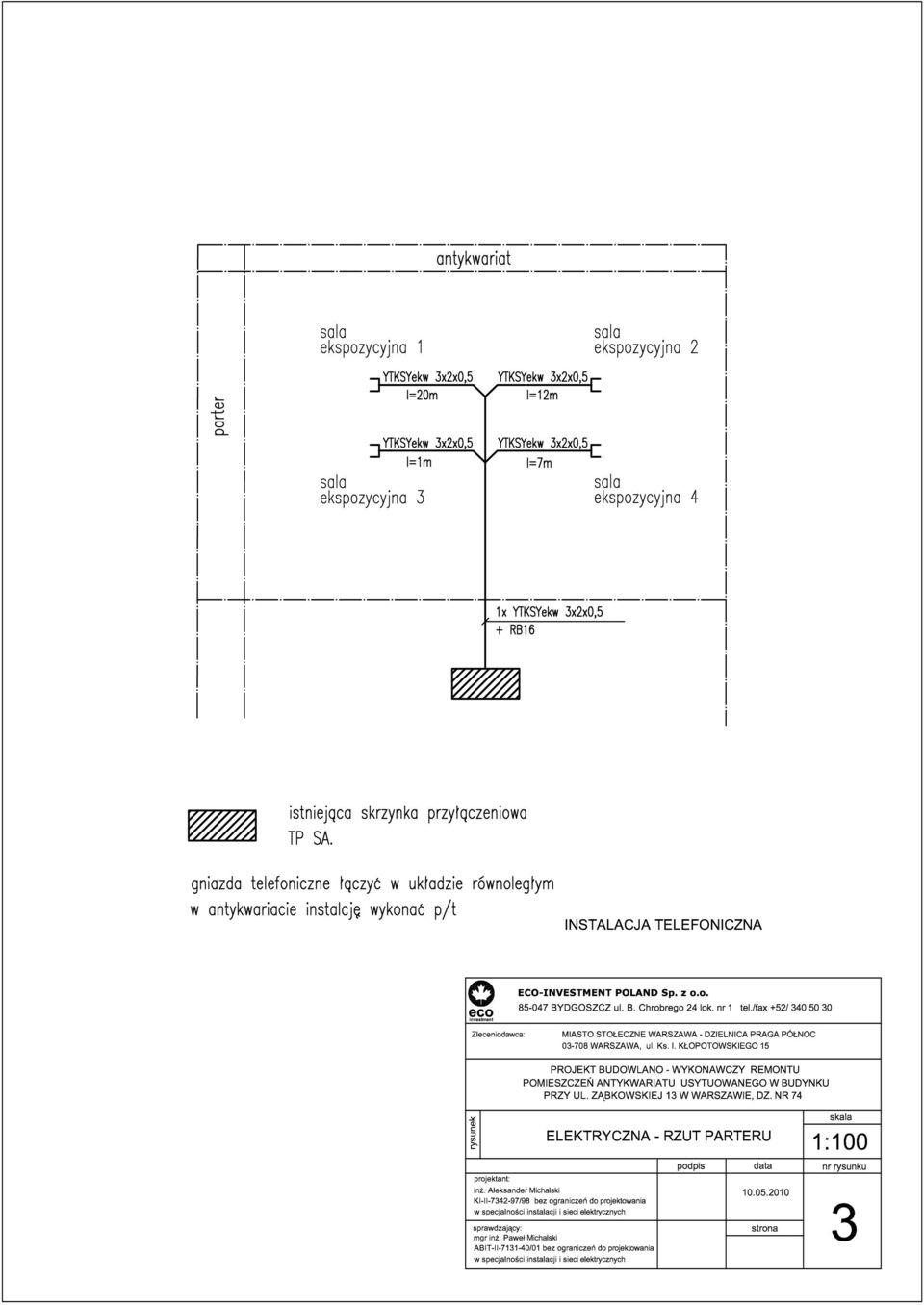

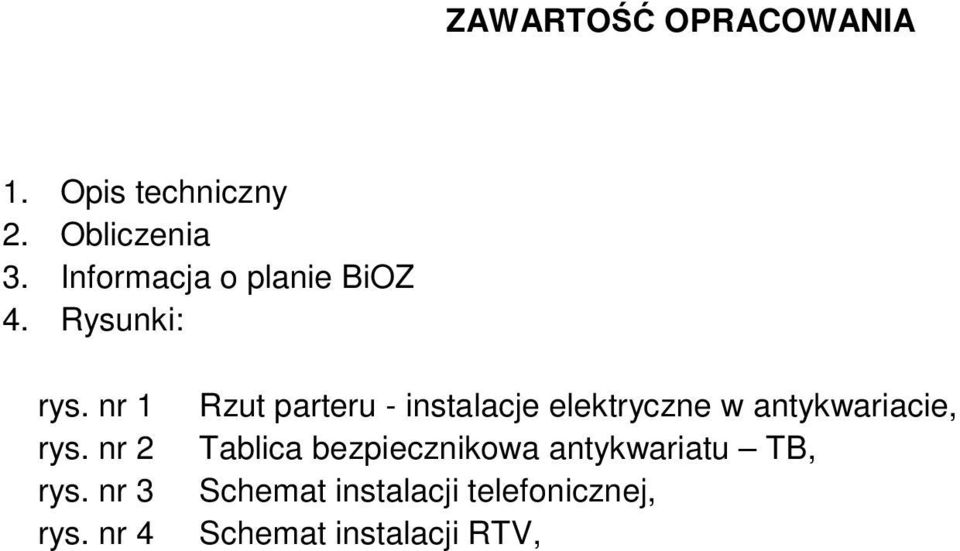

3 ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny 2. Obliczenia 3. Informacja o planie BiOZ 4. Rysunki: rys. nr 1 rys. nr 2 rys. nr 3 rys. nr 4 Rzut parteru - instalacje elektryczne w antykwariacie, Tablica bezpiecznikowa antykwariatu TB, Schemat instalacji telefonicznej, Schemat instalacji RTV,

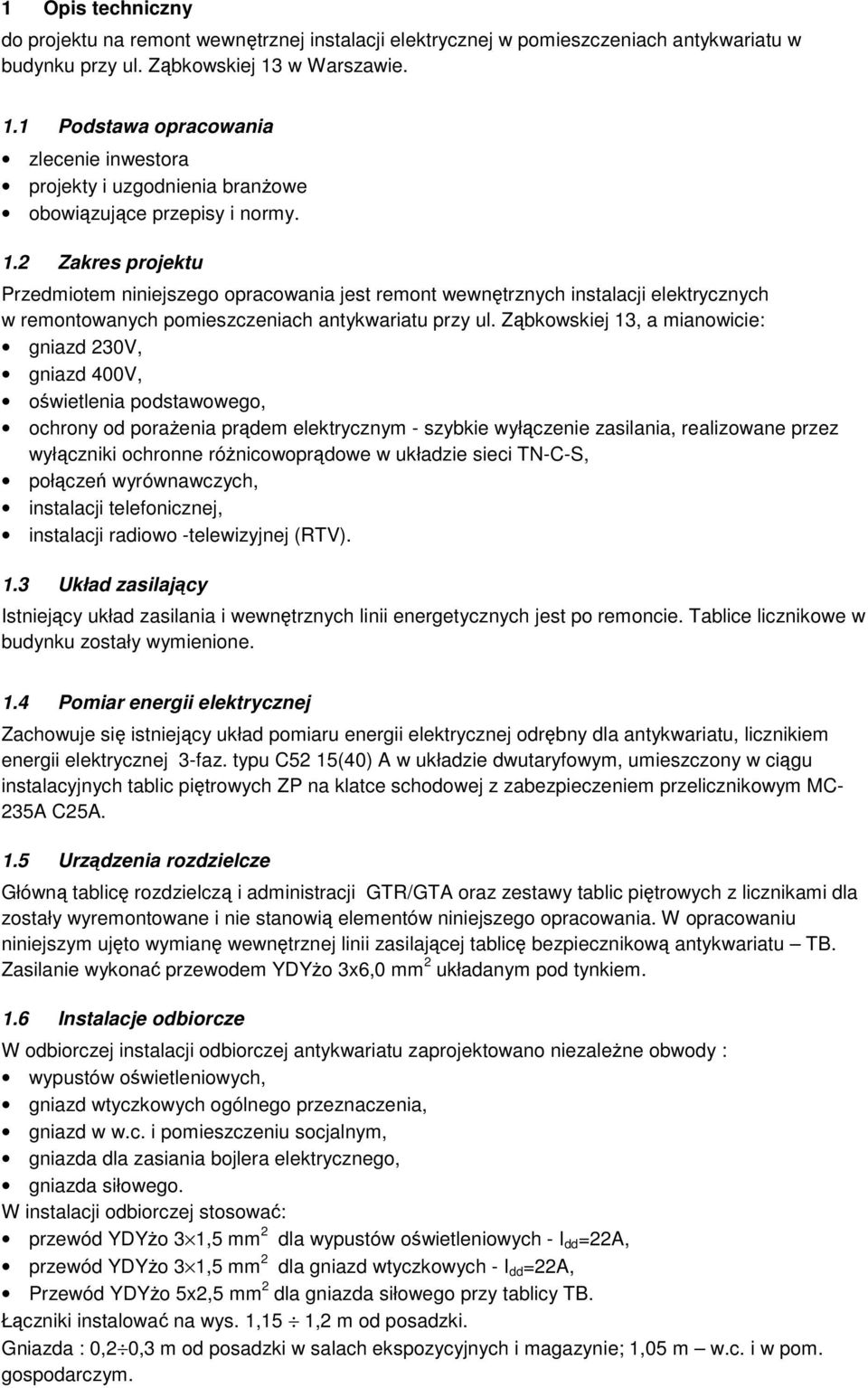

4 1 Opis techniczny do projektu na remont wewnętrznej instalacji elektrycznej w pomieszczeniach antykwariatu w budynku przy ul. Ząbkowskiej 13 w Warszawie. 1.1 Podstawa opracowania zlecenie inwestora projekty i uzgodnienia branŝowe obowiązujące przepisy i normy. 1.2 Zakres projektu Przedmiotem niniejszego opracowania jest remont wewnętrznych instalacji elektrycznych w remontowanych pomieszczeniach antykwariatu przy ul. Ząbkowskiej 13, a mianowicie: gniazd 230V, gniazd 400V, oświetlenia podstawowego, ochrony od poraŝenia prądem elektrycznym - szybkie wyłączenie zasilania, realizowane przez wyłączniki ochronne róŝnicowoprądowe w układzie sieci TN-C-S, połączeń wyrównawczych, instalacji telefonicznej, instalacji radiowo -telewizyjnej (RTV). 1.3 Układ zasilający Istniejący układ zasilania i wewnętrznych linii energetycznych jest po remoncie. Tablice licznikowe w budynku zostały wymienione. 1.4 Pomiar energii elektrycznej Zachowuje się istniejący układ pomiaru energii elektrycznej odrębny dla antykwariatu, licznikiem energii elektrycznej 3-faz. typu C52 15(40) A w układzie dwutaryfowym, umieszczony w ciągu instalacyjnych tablic piętrowych ZP na klatce schodowej z zabezpieczeniem przelicznikowym MC- 235A C25A. 1.5 Urządzenia rozdzielcze Główną tablicę rozdzielczą i administracji GTR/GTA oraz zestawy tablic piętrowych z licznikami dla zostały wyremontowane i nie stanowią elementów niniejszego opracowania. W opracowaniu niniejszym ujęto wymianę wewnętrznej linii zasilającej tablicę bezpiecznikową antykwariatu TB. Zasilanie wykonać przewodem YDYŜo 3x6,0 mm 2 układanym pod tynkiem. 1.6 Instalacje odbiorcze W odbiorczej instalacji odbiorczej antykwariatu zaprojektowano niezaleŝne obwody : wypustów oświetleniowych, gniazd wtyczkowych ogólnego przeznaczenia, gniazd w w.c. i pomieszczeniu socjalnym, gniazda dla zasiania bojlera elektrycznego, gniazda siłowego. W instalacji odbiorczej stosować: przewód YDYŜo 3 1,5 mm 2 dla wypustów oświetleniowych - I dd =22A, przewód YDYŜo 3 1,5 mm 2 dla gniazd wtyczkowych - I dd =22A, Przewód YDYŜo 5x2,5 mm 2 dla gniazda siłowego przy tablicy TB. Łączniki instalować na wys. 1,15 1,2 m od posadzki. Gniazda : 0,2 0,3 m od posadzki w salach ekspozycyjnych i magazynie; 1,05 m w.c. i w pom. gospodarczym.

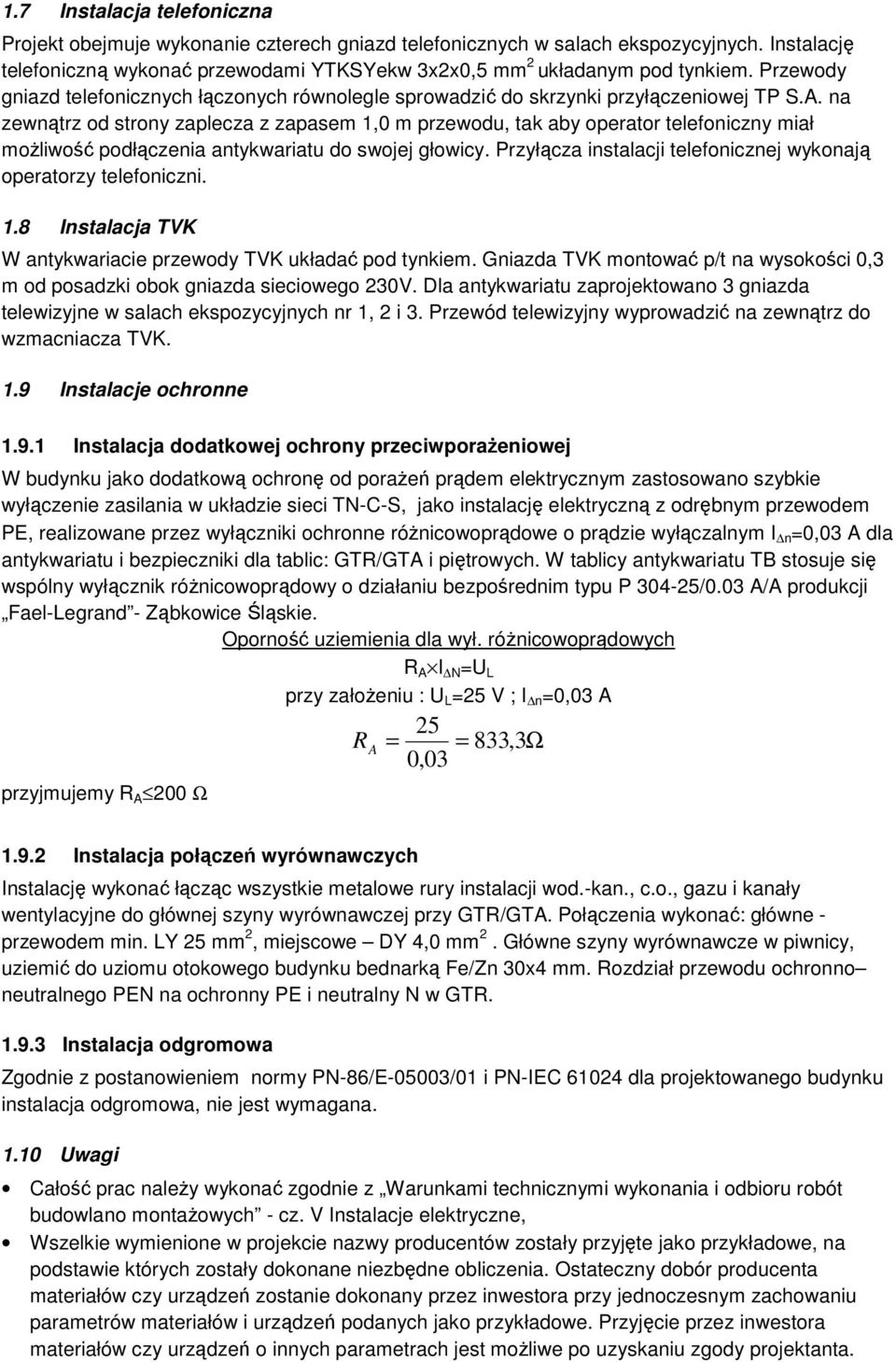

5 1.7 Instalacja telefoniczna Projekt obejmuje wykonanie czterech gniazd telefonicznych w salach ekspozycyjnych. Instalację telefoniczną wykonać przewodami YTKSYekw 3x2x0,5 mm 2 układanym pod tynkiem. Przewody gniazd telefonicznych łączonych równolegle sprowadzić do skrzynki przyłączeniowej TP S.A. na zewnątrz od strony zaplecza z zapasem 1,0 m przewodu, tak aby operator telefoniczny miał moŝliwość podłączenia antykwariatu do swojej głowicy. Przyłącza instalacji telefonicznej wykonają operatorzy telefoniczni. 1.8 Instalacja TVK W antykwariacie przewody TVK układać pod tynkiem. Gniazda TVK montować p/t na wysokości 0,3 m od posadzki obok gniazda sieciowego 230V. Dla antykwariatu zaprojektowano 3 gniazda telewizyjne w salach ekspozycyjnych nr 1, 2 i 3. Przewód telewizyjny wyprowadzić na zewnątrz do wzmacniacza TVK. 1.9 Instalacje ochronne Instalacja dodatkowej ochrony przeciwporaŝeniowej W budynku jako dodatkową ochronę od poraŝeń prądem elektrycznym zastosowano szybkie wyłączenie zasilania w układzie sieci TN-C-S, jako instalację elektryczną z odrębnym przewodem PE, realizowane przez wyłączniki ochronne róŝnicowoprądowe o prądzie wyłączalnym I n =0,03 A dla antykwariatu i bezpieczniki dla tablic: GTR/GTA i piętrowych. W tablicy antykwariatu TB stosuje się wspólny wyłącznik róŝnicowoprądowy o działaniu bezpośrednim typu P /0.03 A/A produkcji Fael-Legrand - Ząbkowice Śląskie. Oporność uziemienia dla wył. róŝnicowoprądowych R A I N =U L przy załoŝeniu : U L =25 V ; I n =0,03 A przyjmujemy R A 200 Ω R A 25 = = 833, 3Ω 0, Instalacja połączeń wyrównawczych Instalację wykonać łącząc wszystkie metalowe rury instalacji wod.-kan., c.o., gazu i kanały wentylacyjne do głównej szyny wyrównawczej przy GTR/GTA. Połączenia wykonać: główne - przewodem min. LY 25 mm 2, miejscowe DY 4,0 mm 2. Główne szyny wyrównawcze w piwnicy, uziemić do uziomu otokowego budynku bednarką Fe/Zn 30x4 mm. Rozdział przewodu ochronno neutralnego PEN na ochronny PE i neutralny N w GTR Instalacja odgromowa Zgodnie z postanowieniem normy PN-86/E-05003/01 i PN-IEC dla projektowanego budynku instalacja odgromowa, nie jest wymagana Uwagi Całość prac naleŝy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych - cz. V Instalacje elektryczne, Wszelkie wymienione w projekcie nazwy producentów zostały przyjęte jako przykładowe, na podstawie których zostały dokonane niezbędne obliczenia. Ostateczny dobór producenta materiałów czy urządzeń zostanie dokonany przez inwestora przy jednoczesnym zachowaniu parametrów materiałów i urządzeń podanych jako przykładowe. Przyjęcie przez inwestora materiałów czy urządzeń o innych parametrach jest moŝliwe po uzyskaniu zgody projektanta.

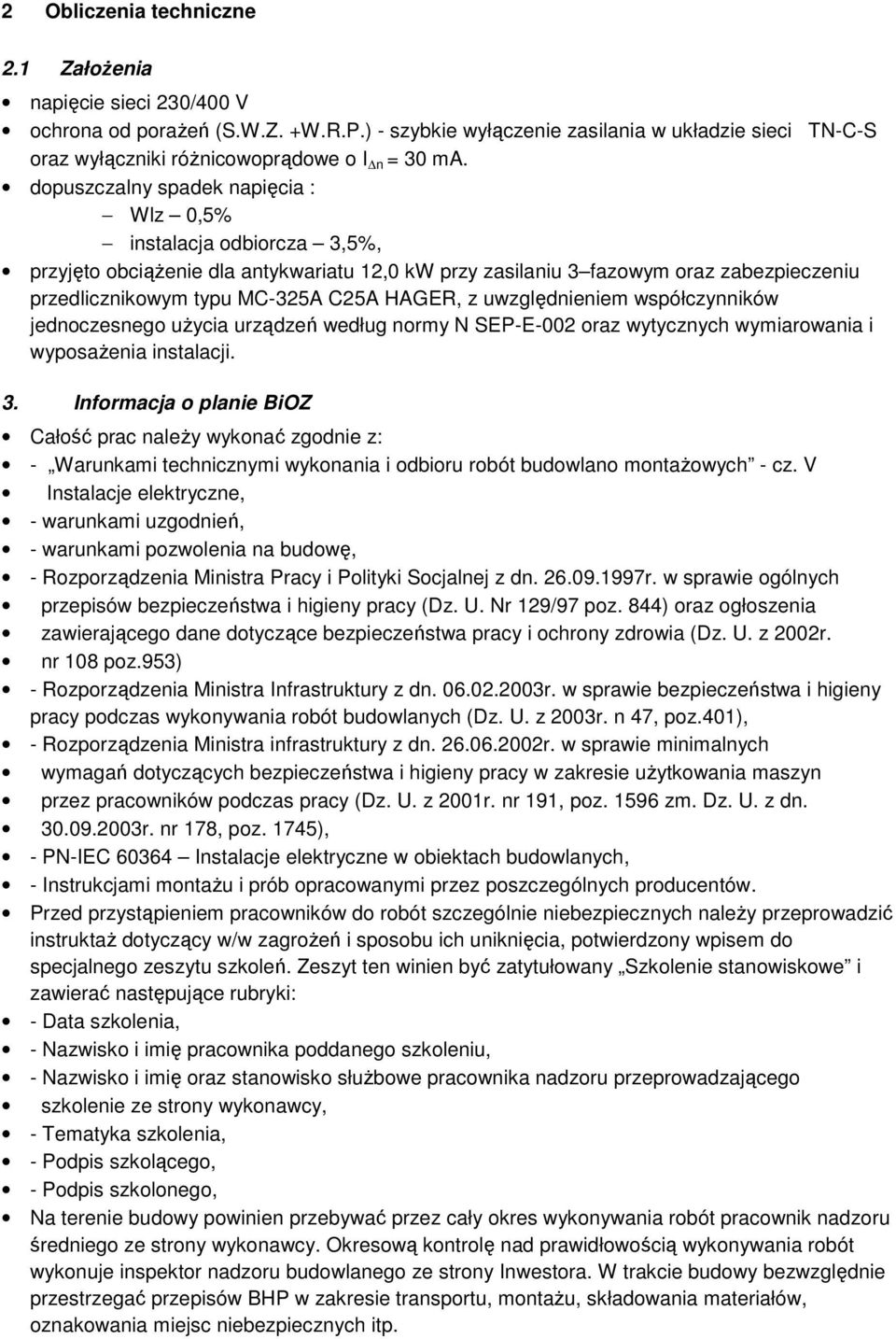

6 2 Obliczenia techniczne 2.1 ZałoŜenia napięcie sieci 230/400 V ochrona od poraŝeń (S.W.Z. +W.R.P.) - szybkie wyłączenie zasilania w układzie sieci TN-C-S oraz wyłączniki róŝnicowoprądowe o I n = 30 ma. dopuszczalny spadek napięcia : Wlz 0,5% instalacja odbiorcza 3,5%, przyjęto obciąŝenie dla antykwariatu 12,0 kw przy zasilaniu 3 fazowym oraz zabezpieczeniu przedlicznikowym typu MC-325A C25A HAGER, z uwzględnieniem współczynników jednoczesnego uŝycia urządzeń według normy N SEP-E-002 oraz wytycznych wymiarowania i wyposaŝenia instalacji. 3. Informacja o planie BiOZ Całość prac naleŝy wykonać zgodnie z: - Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych - cz. V Instalacje elektryczne, - warunkami uzgodnień, - warunkami pozwolenia na budowę, - Rozporządzenia Ministra Pracy i Polityki Socjalnej z dn r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129/97 poz. 844) oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. z 2002r. nr 108 poz.953) - Rozporządzenia Ministra Infrastruktury z dn r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003r. n 47, poz.401), - Rozporządzenia Ministra infrastruktury z dn r. w sprawie minimalnych wymagań dotyczących bezpieczeństwa i higieny pracy w zakresie uŝytkowania maszyn przez pracowników podczas pracy (Dz. U. z 2001r. nr 191, poz zm. Dz. U. z dn r. nr 178, poz. 1745), - PN-IEC Instalacje elektryczne w obiektach budowlanych, - Instrukcjami montaŝu i prób opracowanymi przez poszczególnych producentów. Przed przystąpieniem pracowników do robót szczególnie niebezpiecznych naleŝy przeprowadzić instruktaŝ dotyczący w/w zagroŝeń i sposobu ich uniknięcia, potwierdzony wpisem do specjalnego zeszytu szkoleń. Zeszyt ten winien być zatytułowany Szkolenie stanowiskowe i zawierać następujące rubryki: - Data szkolenia, - Nazwisko i imię pracownika poddanego szkoleniu, - Nazwisko i imię oraz stanowisko słuŝbowe pracownika nadzoru przeprowadzającego szkolenie ze strony wykonawcy, - Tematyka szkolenia, - Podpis szkolącego, - Podpis szkolonego, Na terenie budowy powinien przebywać przez cały okres wykonywania robót pracownik nadzoru średniego ze strony wykonawcy. Okresową kontrolę nad prawidłowością wykonywania robót wykonuje inspektor nadzoru budowlanego ze strony Inwestora. W trakcie budowy bezwzględnie przestrzegać przepisów BHP w zakresie transportu, montaŝu, składowania materiałów, oznakowania miejsc niebezpiecznych itp.

7

8

9

10
