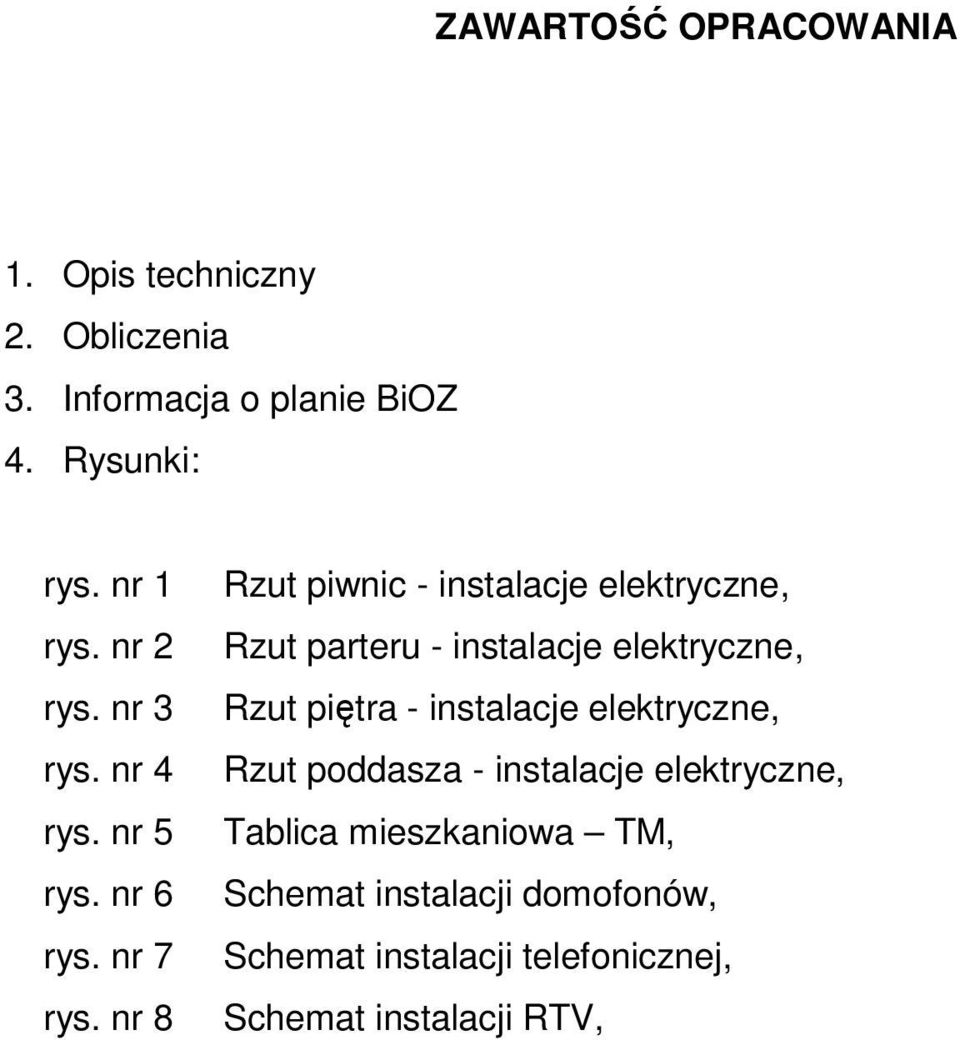

1 ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny 2. Obliczenia 3. Informacja o planie BiOZ 4. Rysunki: rys. nr 1 rys. nr 2 rys. nr 3 rys. nr 4 rys. nr 5 rys. nr 6 rys. nr 7 rys. nr 8 Rzut piwnic - instalacje elektryczne, Rzut parteru - instalacje elektryczne, Rzut piętra - instalacje elektryczne, Rzut poddasza - instalacje elektryczne, Tablica mieszkaniowa TM, Schemat instalacji domofonów, Schemat instalacji telefonicznej, Schemat instalacji RTV,

nr 8 Rzut piwnic - instalacje elektryczne, Rzut parteru - instalacje elektryczne, Rzut piętra - instalacje

2 1 Opis techniczny do projektu wewnętrznej instalacji elektrycznej w remontowanym budynku mieszkalnym frontowym przy ul. Ząbkowskiej 13 w Warszawie. 1.1 Podstawa opracowania zlecenie inwestora projekty i uzgodnienia branżowe obowiązujące przepisy i normy. 1.2 Zakres projektu Przedmiotem niniejszego opracowania jest remont wewnętrznych instalacji elektrycznych w remontowanym budynku mieszkalnym frontowym w Warszawie przy ul. Ząbkowskiej 13, a mianowicie: gniazd 230V, oświetlenia podstawowego, sygnalizacji przyzewowej, zasilania rozdzielnicy węzła cieplnego - RWC, ochrony od porażenia prądem elektrycznym - szybkie wyłączenie zasilania, realizowane przez wyłączniki ochronne różnicowoprądowe w układzie sieci TN-C-S, połączeń wyrównawczych, instalacji domofonowej, instalacji telefonicznej, instalacji radiowo -telewizyjnej (RTV). 1.3 Układ zasilający Istniejący układ zasilania i wewnętrznych linii energetycznych jest po remoncie. Tablice piętrowe zostały wymienione. 1.4 Pomiar energii elektrycznej Zachowuje się istniejące układy pomiaru energii elektrycznej odrębne dla każdego użytkownika, licznikami energii elektrycznej 1-faz. typu A 52 10(25) A, umieszczonymi w ciągach instalacyjnych tablic piętrowych ZP na klatkach schodowych. 1.5 Urządzenia rozdzielcze Główną tablicę rozdzielczą i administracji GTR/GTA oraz zestawy tablic piętrowych z licznikami dla mieszkań zostały wyremontowane i nie stanowią elementów niniejszego opracowania. W opracowaniu niniejszym ujęto wymianę wewnętrznych linii zasilających

Ząbkowskiej 13, a mianowicie: gniazd 230V, oświetlenia podstawowego, sygnalizacji przyzewowej, zasilania rozdzielnicy węzła cieplnego - RWC, ochrony od porażenia prądem elektrycznym - szybkie

3 tablice mieszkaniowe TM w poszczególnych mieszkaniach. Zasilanie tablic TM wykonać przewodem YDYżo 3x6,0 mm 2 układanym pod tynkiem. 1.6 Instalacje odbiorcze w mieszkaniach W odbiorczej instalacji mieszkaniowej zaprojektowano niezależne obwody : wypustów oświetleniowych, gniazd wtyczkowych ogólnego przeznaczenia w pokojach, gniazd w kuchni, gniazd w łazience, wypustu w kuchni dla zasilania oświetlenia szafek lub wentylatora na wys. 2,3 m, W instalacji odbiorczej w mieszkaniach stosować: przewód YDYżo 3/4 1,5 mm 2 dla wypustów oświetleniowych - I dd =22A, przewód YDYżo 3 1,5 mm 2 dla gniazd wtyczkowych - I dd =22A, Łączniki instalować na wys. 1,15 1,2 m od posadzki. Gniazda : 0,2 0,3 m od posadzki - przedpokój, pokoje; 1,05 m - kuchnia, łazienka i w.c. 1.7 Instalacja sygnalizacji przyzewowej Instalację sygnalizacji przyzewowej do mieszkań zaprojektowano na napięcie 230 V i zasilono z instalacji oświetleniowej. Przycisk dzwonek, na zewnątrz, wys. 1,15 1,2 m od posadzki. Dzwonek przystosowany do montażu w tablicy mieszkaniowej TM lub na zewnątrz. 1.8 Instalacja domofonowa Dla mieszkań zaprojektowano instalację domofonową, którą wykonać odrębnymi przewodami od każdego Unifonu do centrali. W tablicy piętrowej parteru wykonać listwę przyłączeniową. Pozwoli to na łatwą eksploatację instalacji domofonowej z jednoczesną jej rozbudową. Do mieszkań układać przewód YTKSY 3x2x0,5 mm 2, który zabezpieczy wszystkie warianty instalacji łącznie z videofonami. W tablicy ZP parteru zamontować centralkę domofonową, a przy wejściu, w wiatrołapie, kasetę rozmówną systemu cyfrowego CD Laskomex Łódź. W drzwiach wejściowych zamontować zamek elektromagnetyczny z ryglem. Instalację wykonać przewodami YTKSY układanymi w rurkach i p/t o typach i przekrojach opisanych na schemacie instalacji domofonowej. Przy bramie na zewnątrz od strony ulicy zabudować dodatkową kasetę rozmówną obsługującą wejście główne.

kuchni, gniazd w łazience, wypustu w kuchni dla zasilania oświetlenia szafek lub wentylatora na wys.

4 1.9 Instalacja telefoniczna Projekt obejmuje wykonanie jednego gniazda telefonicznego na mieszkanie. Instalację telefoniczną wykonać przewodami YTKSYekw 3x2x0,5 mm 2 układanymi w rurkach. Przewody sprowadzić do parteru i zakończyć skrzynką izolacyjną Z1 z zapasem 1,0 m przewodu, tak aby każdy operator telefoniczny miał możliwość podłączenia wybranego mieszkania do swojej głowicy. Przyłącza instalacji telefonicznej w piwnicy wykonają operatorzy telefoniczni Instalacja TVK Instalację TVK wykonać na jednym wzmacniaczu w piwnicy, jako (opcja) do uzgodnienia z wybranym operatorem TVK. W mieszkaniach przewody TVK układać w rukach ochronnych pod tynkiem z zachowaniem optymalnego promienia gięcia. Gniazda TVK montować p/t na wysokości 0,3 m od posadzki obok gniazda sieciowego 230V. Przewiduje się po jednym gnieździe RTV na mieszkanie. Wykonawca instalacji elektrycznej wykonuje ruraż pod instalację TVK lub w opcji układa przewody telewizyjne po uzgodnieniu tego z inwestorem. W przedmiarze uwzględniono pełną wersję instalacji TVK Instalacje ochronne Instalacja dodatkowej ochrony przeciwporażeniowej W budynku mieszkalnym - jako dodatkową ochronę od porażeń prądem elektrycznym zastosowano szybkie wyłączenie zasilania w układzie sieci TN-C-S, jako instalację elektryczną z odrębnym przewodem PE, realizowane przez wyłączniki ochronne różnicowoprądowe o prądzie wyłączalnym I n =0,03 A dla mieszkań i bezpieczniki dla tablic: GTR/GTA i piętrowych. W tablicach mieszkaniowych stosuje się wspólny wyłącznik różnicowoprądowy o działaniu bezpośrednim typu P /0.03 A/A produkcji Fael- Legrand - Ząbkowice Śląskie. Tablicę GTR/GTA wykonać jako izolacyjną w II klasie ochronności. Oporność uziemienia dla wył. różnicowoprądowych przyjmujemy R A 200 Ω R A I N =U L przy założeniu : U L =25 V ; I n =0,03 A 25 R A = = 0, , 3Ω

Przyłącza instalacji telefonicznej w piwnicy wykonają operatorzy telefoniczni. 1.

5 Instalacja połączeń wyrównawczych Instalację wykonać łącząc wszystkie metalowe rury instalacji wod.-kan., c.o., gazu i kanały wentylacyjne do głównej szyny wyrównawczej przy GTR/GTA. Połączenia wykonać: główne - przewodem min. LY 25 mm 2, miejscowe DY 4,0 mm 2. Główne szyny wyrównawcze w piwnicy, uziemić do uziomu otokowego budynku bednarką Fe/Zn 30x4 mm. Rozdział przewodu ochronno neutralnego PEN na ochronny PE i neutralny N w GTR. W istniejącym węźle c.o. wykonać miejscową szynę wyrównawczą bednarką Fe/Zn 30x4 mm układaną na ścianach wokół pomieszczenia na wys. 0,6 m od posadzki. Dodatkowo wykonać miejscowe szyny wyrównawcze w łazienkach, łącząc do nich stalową obudowę wanny, stalowe rury w-k, c.o. oraz szynę PE w tablicy mieszkaniowej TM. Połączenia wykonać przewodem DY 4 mm 2. W przypadku stosowania rur wodociągowych i c.o. z materiałów nie przewodzących uziemić jedynie stalową obudowę wanny lub prysznica Instalacja odgromowa Zgodnie z postanowieniem normy PN-86/E-05003/01 i PN-IEC dla projektowanego budynku instalacja odgromowa, nie jest wymagana Uwagi Całość prac należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych - cz. V Instalacje elektryczne, Wszelkie wymienione w projekcie nazwy producentów zostały przyjęte jako przykładowe, na podstawie których zostały dokonane niezbędne obliczenia. Ostateczny dobór producenta materiałów czy urządzeń zostanie dokonany przez inwestora przy jednoczesnym zachowaniu parametrów materiałów i urządzeń podanych jako przykładowe. Przyjęcie przez inwestora materiałów czy urządzeń o innych parametrach jest możliwe po uzyskaniu zgody projektanta. 2 Obliczenia techniczne 2.1 Założenia napięcie sieci 230/400 V ochrona od porażeń (S.W.Z. +W.R.P.) - szybkie wyłączenie zasilania w układzie sieci TN-C-S oraz wyłączniki różnicowoprądowe o I n = 50 ma. dopuszczalny spadek napięcia : Wlz 0,5% instalacja odbiorcza 3,5%,

Rozdział przewodu ochronno neutralnego PEN na ochronny PE i neutralny N w GTR. W istniejącym węźle c.o. wykonać miejscową szynę wyrównawczą bednarką Fe/Zn 30x4 mm układaną na ścianach wokół pomieszczenia na wys.

6 przyjęto obciążenie dla mieszkań po 5,0 kw przy zasilaniu 1 fazowym oraz zabezpieczeniu przedlicznikowym typu S301 B 25A, z uwzględnieniem współczynników jednoczesnego użycia urządzeń według normy N SEP-E-002 oraz wytycznych wymiarowania i wyposażenia instalacji. dobór wkładek bezpiecznikowych wg. grupy 1 PN-57/E Informacja o planie BiOZ Całość prac należy wykonać zgodnie z: - Warunkami technicznymi wykonania i odbioru robót budowlano montażowych - cz. V Instalacje elektryczne, - warunkami uzgodnień, - warunkami pozwolenia na budowę, - Rozporządzenia Ministra Pracy i Polityki Socjalnej z dn r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129/97 poz. 844) oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. z 2002r. nr 108 poz.953) - Rozporządzenia Ministra Infrastruktury z dn r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003r. n 47, poz.401), - Rozporządzenia Ministra infrastruktury z dn r. w sprawie minimalnych wymagań dotyczących bezpieczeństwa i higieny pracy w zakresie użytkowania maszyn przez pracowników podczas pracy (Dz. U. z 2001r. nr 191, poz zm. Dz. U. z dn r. nr 178, poz. 1745), - PN-IEC Instalacje elektryczne w obiektach budowlanych, - Instrukcjami montażu i prób opracowanymi przez poszczególnych producentów. Przed przystąpieniem pracowników do robót szczególnie niebezpiecznych należy przeprowadzić instruktaż dotyczący w/w zagrożeń i sposobu ich uniknięcia, potwierdzony wpisem do specjalnego zeszytu szkoleń. Zeszyt ten winien być zatytułowany Szkolenie stanowiskowe i zawierać następujące rubryki: - Data szkolenia, - Nazwisko i imię pracownika poddanego szkoleniu, - Nazwisko i imię oraz stanowisko służbowe pracownika nadzoru przeprowadzającego szkolenie ze strony wykonawcy, - Tematyka szkolenia, - Podpis szkolącego,

Informacja o planie BiOZ Całość prac należy wykonać zgodnie z: - Warunkami technicznymi wykonania i odbioru robót budowlano montażowych - cz.

7 - Podpis szkolonego, Na terenie budowy powinien przebywać przez cały okres wykonywania robót pracownik nadzoru średniego ze strony wykonawcy. Okresową kontrolę nad prawidłowością wykonywania robót wykonuje inspektor nadzoru budowlanego ze strony Inwestora. W trakcie budowy bezwzględnie przestrzegać przepisów BHP w zakresie transportu, montażu, składowania materiałów, oznakowania miejsc niebezpiecznych itp.

Okresową kontrolę nad prawidłowością wykonywania robót wykonuje inspektor nadzoru budowlanego ze
