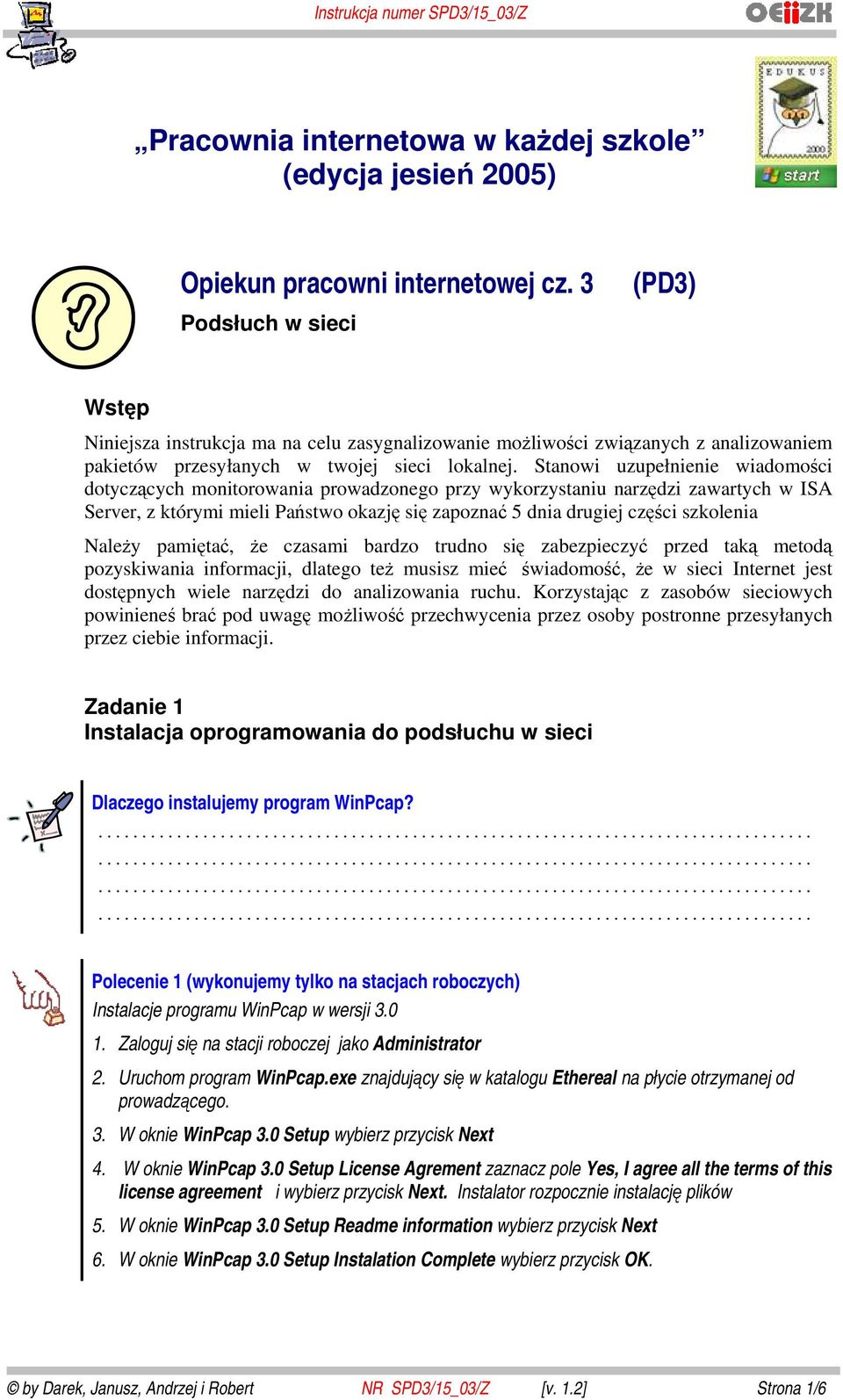

1 Instrukcja numer SPD3/15_03/Z Pracownia internetowa w każdej szkole (edycja jesień 2005) Opiekun pracowni internetowej cz. 3 Podsłuch w sieci (PD3) Wstęp Niniejsza instrukcja ma na celu zasygnalizowanie możliwości związanych z analizowaniem pakietów przesyłanych w twojej sieci lokalnej. Stanowi uzupełnienie wiadomości dotyczących monitorowania prowadzonego przy wykorzystaniu narzędzi zawartych w ISA Server, z którymi mieli Państwo okazję się zapoznać 5 dnia drugiej części szkolenia Należy pamiętać, że czasami bardzo trudno się zabezpieczyć przed taką metodą pozyskiwania informacji, dlatego też musisz mieć świadomość, że w sieci Internet jest dostępnych wiele narzędzi do analizowania ruchu. Korzystając z zasobów sieciowych powinieneś brać pod uwagę możliwość przechwycenia przez osoby postronne przesyłanych przez ciebie informacji. Zadanie 1 Instalacja oprogramowania do podsłuchu w sieci Dlaczego instalujemy program WinPcap? Polecenie 1 (wykonujemy tylko na stacjach roboczych) Instalacje programu WinPcap w wersji Zaloguj się na stacji roboczej jako Administrator 2. Uruchom program WinPcap.exe znajdujący się w katalogu Ethereal na płycie otrzymanej od prowadzącego. 3. W oknie WinPcap 3.0 Setup wybierz przycisk Next 4. W oknie WinPcap 3.0 Setup License Agrement zaznacz pole Yes, I agree all the terms of this license agreement i wybierz przycisk Next. Instalator rozpocznie instalację plików 5. W oknie WinPcap 3.0 Setup Readme information wybierz przycisk Next 6. W oknie WinPcap 3.0 Setup Instalation Complete wybierz przycisk OK. by Darek, Janusz, Andrzej i Robert NR SPD3/15_03/Z [v. 1.2] Strona 1/6

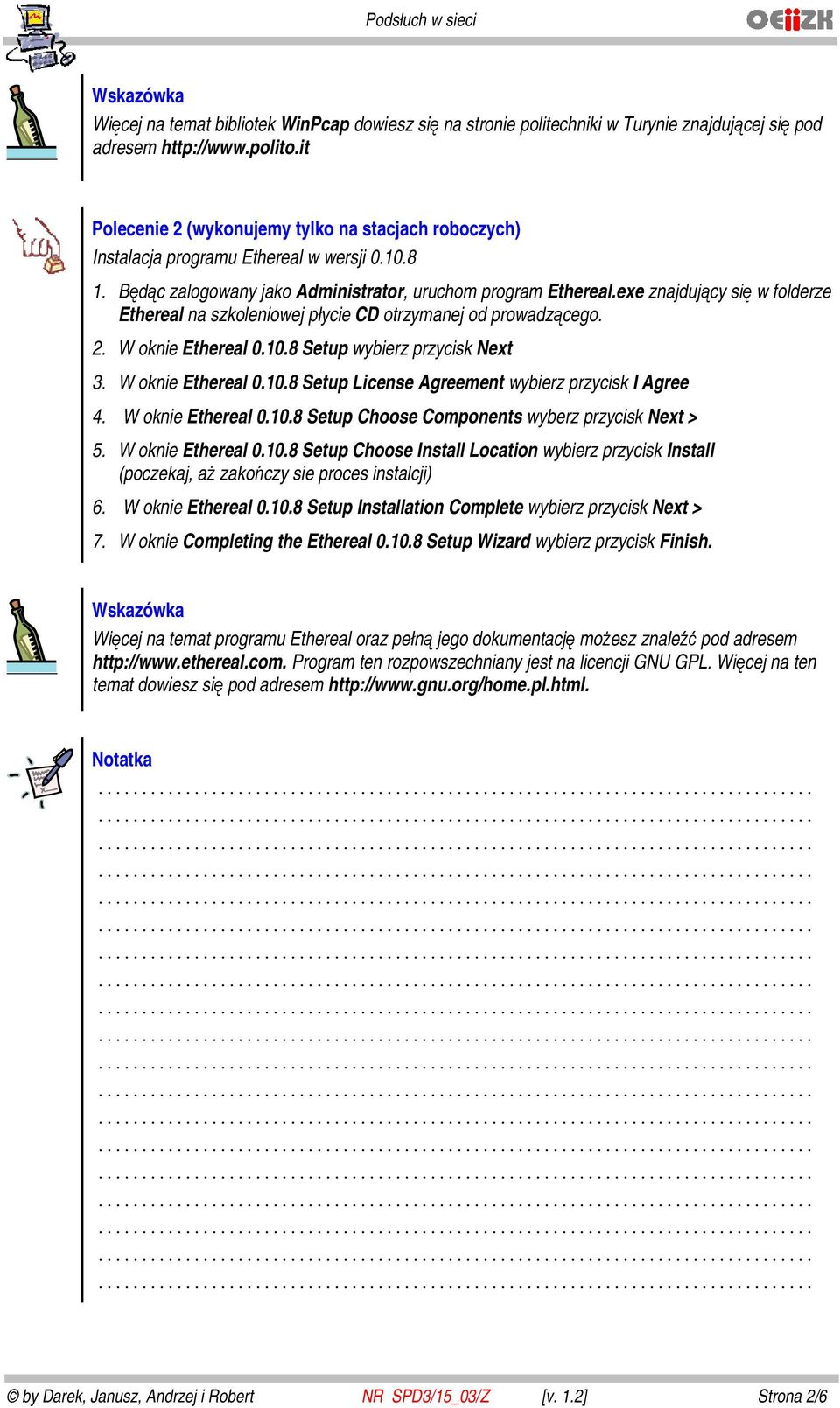

2 Wskazówka Więcej na temat bibliotek WinPcap dowiesz się na stronie politechniki w Turynie znajdującej się pod adresem Polecenie 2 (wykonujemy tylko na stacjach roboczych) Instalacja programu Ethereal w wersji Będąc zalogowany jako Administrator, uruchom program Ethereal.exe znajdujący się w folderze Ethereal na szkoleniowej płycie CD otrzymanej od prowadzącego. 2. W oknie Ethereal Setup wybierz przycisk Next 3. W oknie Ethereal Setup License Agreement wybierz przycisk I Agree 4. W oknie Ethereal Setup Choose Components wyberz przycisk Next > 5. W oknie Ethereal Setup Choose Install Location wybierz przycisk Install (poczekaj, aż zakończy sie proces instalcji) 6. W oknie Ethereal Setup Installation Complete wybierz przycisk Next > 7. W oknie Completing the Ethereal Setup Wizard wybierz przycisk Finish. Wskazówka Więcej na temat programu Ethereal oraz pełną jego dokumentację możesz znaleźć pod adresem Program ten rozpowszechniany jest na licencji GNU GPL. Więcej na ten temat dowiesz się pod adresem Notatka by Darek, Janusz, Andrzej i Robert NR SPD3/15_03/Z [v. 1.2] Strona 2/6

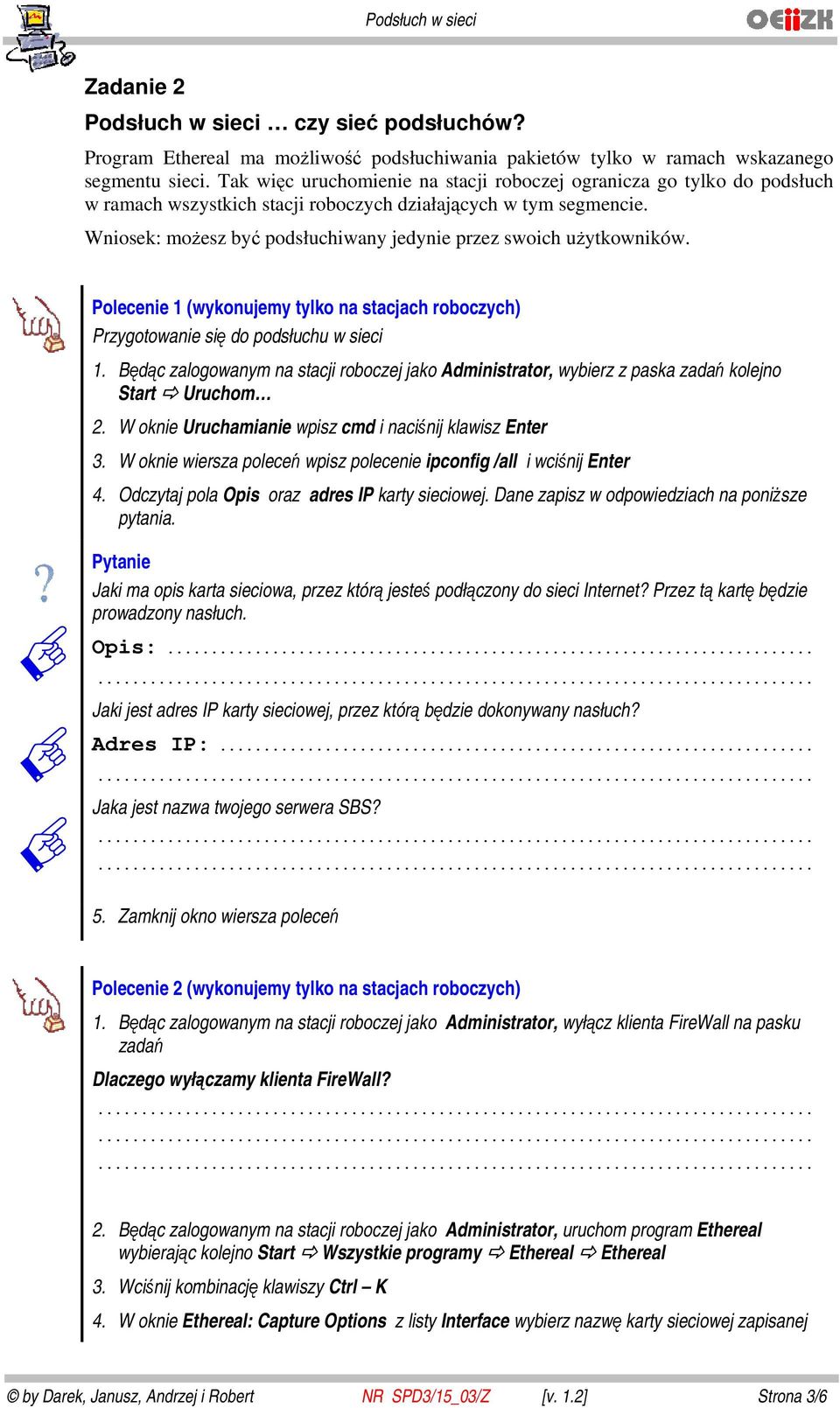

3 Zadanie 2 Podsłuch w sieci czy sieć podsłuchów? Program Ethereal ma możliwość podsłuchiwania pakietów tylko w ramach wskazanego segmentu sieci. Tak więc uruchomienie na stacji roboczej ogranicza go tylko do podsłuch w ramach wszystkich stacji roboczych działających w tym segmencie. Wniosek: możesz być podsłuchiwany jedynie przez swoich użytkowników. Polecenie 1 (wykonujemy tylko na stacjach roboczych) Przygotowanie się do podsłuchu w sieci 1. Będąc zalogowanym na stacji roboczej jako Administrator, wybierz z paska zadań kolejno Start Uruchom 2. W oknie Uruchamianie wpisz cmd i naciśnij klawisz Enter 3. W oknie wiersza poleceń wpisz polecenie ipconfig /all i wciśnij Enter 4. Odczytaj pola Opis oraz adres IP karty sieciowej. Dane zapisz w odpowiedziach na poniższe pytania. Pytanie Jaki ma opis karta sieciowa, przez którą jesteś podłączony do sieci Internet? Przez tą kartę będzie prowadzony nasłuch. Opis:... Jaki jest adres IP karty sieciowej, przez którą będzie dokonywany nasłuch? Adres IP:... Jaka jest nazwa twojego serwera SBS? 5. Zamknij okno wiersza poleceń Polecenie 2 (wykonujemy tylko na stacjach roboczych) 1. Będąc zalogowanym na stacji roboczej jako Administrator, wyłącz klienta FireWall na pasku zadań Dlaczego wyłączamy klienta FireWall? 2. Będąc zalogowanym na stacji roboczej jako Administrator, uruchom program Ethereal wybierając kolejno Start Wszystkie programy Ethereal Ethereal 3. Wciśnij kombinację klawiszy Ctrl K 4. W oknie Ethereal: Capture Options z listy Interface wybierz nazwę karty sieciowej zapisanej by Darek, Janusz, Andrzej i Robert NR SPD3/15_03/Z [v. 1.2] Strona 3/6

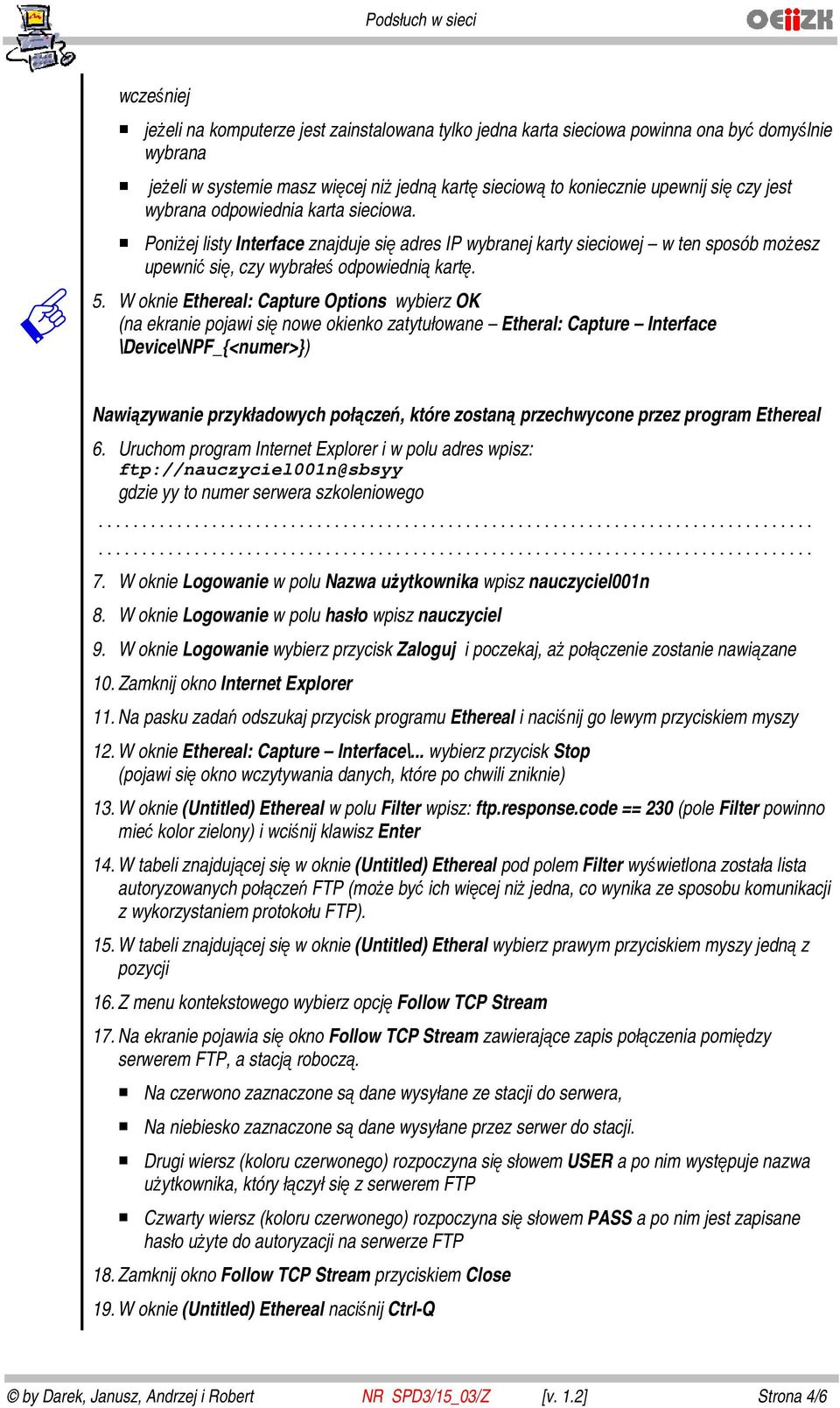

4 wcześniej jeżeli na komputerze jest zainstalowana tylko jedna karta sieciowa powinna ona być domyślnie wybrana jeżeli w systemie masz więcej niż jedną kartę sieciową to koniecznie upewnij się czy jest wybrana odpowiednia karta sieciowa. Poniżej listy Interface znajduje się adres IP wybranej karty sieciowej w ten sposób możesz upewnić się, czy wybrałeś odpowiednią kartę. 5. W oknie Ethereal: Capture Options wybierz OK (na ekranie pojawi się nowe okienko zatytułowane Etheral: Capture Interface \Device\NPF_{<numer>}) Nawiązywanie przykładowych połączeń, które zostaną przechwycone przez program Ethereal 6. Uruchom program Internet Explorer i w polu adres wpisz: ftp://nauczyciel001n@sbsyy gdzie yy to numer serwera szkoleniowego 7. W oknie Logowanie w polu Nazwa użytkownika wpisz nauczyciel001n 8. W oknie Logowanie w polu hasło wpisz nauczyciel 9. W oknie Logowanie wybierz przycisk Zaloguj i poczekaj, aż połączenie zostanie nawiązane 10. Zamknij okno Internet Explorer 11. Na pasku zadań odszukaj przycisk programu Ethereal i naciśnij go lewym przyciskiem myszy 12. W oknie Ethereal: Capture Interface\... wybierz przycisk Stop (pojawi się okno wczytywania danych, które po chwili zniknie) 13. W oknie (Untitled) Ethereal w polu Filter wpisz: ftp.response.code == 230 (pole Filter powinno mieć kolor zielony) i wciśnij klawisz Enter 14. W tabeli znajdującej się w oknie (Untitled) Ethereal pod polem Filter wyświetlona została lista autoryzowanych połączeń FTP (może być ich więcej niż jedna, co wynika ze sposobu komunikacji z wykorzystaniem protokołu FTP). 15. W tabeli znajdującej się w oknie (Untitled) Etheral wybierz prawym przyciskiem myszy jedną z pozycji 16. Z menu kontekstowego wybierz opcję Follow TCP Stream 17. Na ekranie pojawia się okno Follow TCP Stream zawierające zapis połączenia pomiędzy serwerem FTP, a stacją roboczą. Na czerwono zaznaczone są dane wysyłane ze stacji do serwera, Na niebiesko zaznaczone są dane wysyłane przez serwer do stacji. Drugi wiersz (koloru czerwonego) rozpoczyna się słowem USER a po nim występuje nazwa użytkownika, który łączył się z serwerem FTP Czwarty wiersz (koloru czerwonego) rozpoczyna się słowem PASS a po nim jest zapisane hasło użyte do autoryzacji na serwerze FTP 18. Zamknij okno Follow TCP Stream przyciskiem Close 19. W oknie (Untitled) Ethereal naciśnij Ctrl-Q by Darek, Janusz, Andrzej i Robert NR SPD3/15_03/Z [v. 1.2] Strona 4/6

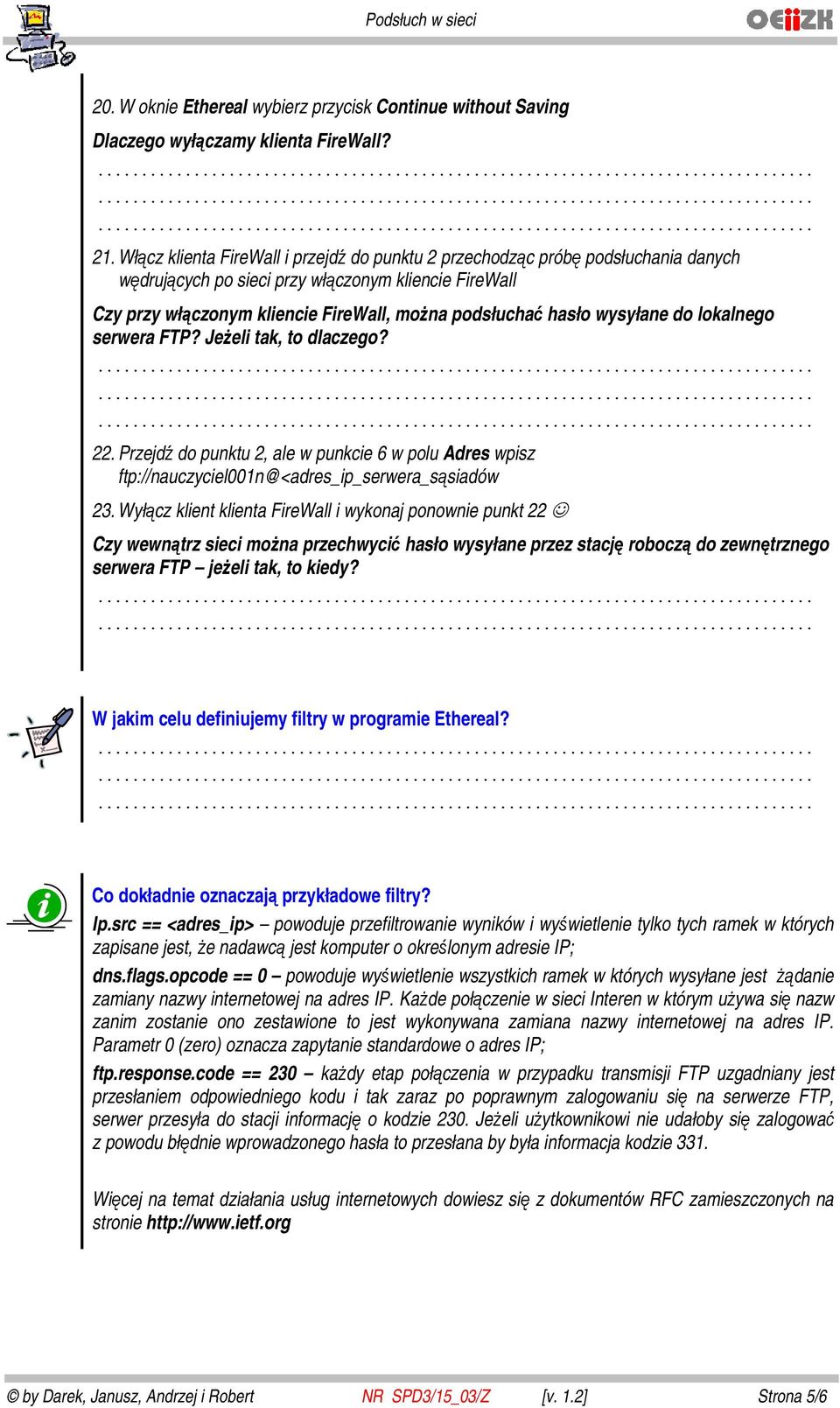

5 20. W oknie Ethereal wybierz przycisk Continue without Saving Dlaczego wyłączamy klienta FireWall? 21. Włącz klienta FireWall i przejdź do punktu 2 przechodząc próbę podsłuchania danych wędrujących po sieci przy włączonym kliencie FireWall Czy przy włączonym kliencie FireWall, można podsłuchać hasło wysyłane do lokalnego serwera FTP? Jeżeli tak, to dlaczego? 22. Przejdź do punktu 2, ale w punkcie 6 w polu Adres wpisz ftp://nauczyciel001n@<adres_ip_serwera_sąsiadów 23. Wyłącz klient klienta FireWall i wykonaj ponownie punkt 22 Czy wewnątrz sieci można przechwycić hasło wysyłane przez stację roboczą do zewnętrznego serwera FTP jeżeli tak, to kiedy? W jakim celu definiujemy filtry w programie Ethereal? Co dokładnie oznaczają przykładowe filtry? Ip.src == <adres_ip> powoduje przefiltrowanie wyników i wyświetlenie tylko tych ramek w których zapisane jest, że nadawcą jest komputer o określonym adresie IP; dns.flags.opcode == 0 powoduje wyświetlenie wszystkich ramek w których wysyłane jest żądanie zamiany nazwy internetowej na adres IP. Każde połączenie w sieci Interen w którym używa się nazw zanim zostanie ono zestawione to jest wykonywana zamiana nazwy internetowej na adres IP. Parametr 0 (zero) oznacza zapytanie standardowe o adres IP; ftp.response.code == 230 każdy etap połączenia w przypadku transmisji FTP uzgadniany jest przesłaniem odpowiedniego kodu i tak zaraz po poprawnym zalogowaniu się na serwerze FTP, serwer przesyła do stacji informację o kodzie 230. Jeżeli użytkownikowi nie udałoby się zalogować z powodu błędnie wprowadzonego hasła to przesłana by była informacja kodzie 331. Więcej na temat działania usług internetowych dowiesz się z dokumentów RFC zamieszczonych na stronie by Darek, Janusz, Andrzej i Robert NR SPD3/15_03/Z [v. 1.2] Strona 5/6

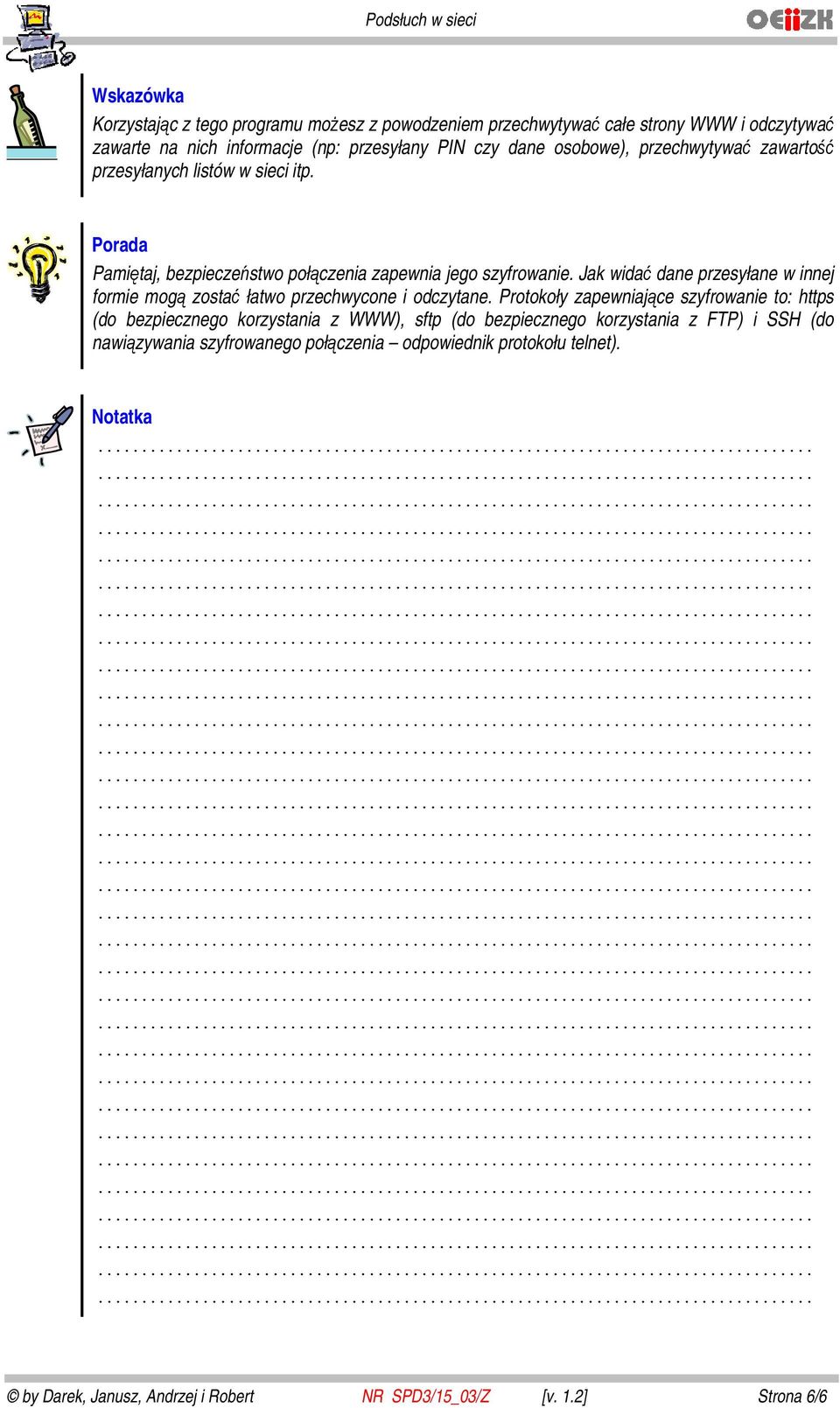

6 Wskazówka Korzystając z tego programu możesz z powodzeniem przechwytywać całe strony WWW i odczytywać zawarte na nich informacje (np: przesyłany PIN czy dane osobowe), przechwytywać zawartość przesyłanych listów w sieci itp. Porada Pamiętaj, bezpieczeństwo połączenia zapewnia jego szyfrowanie. Jak widać dane przesyłane w innej formie mogą zostać łatwo przechwycone i odczytane. Protokoły zapewniające szyfrowanie to: https (do bezpiecznego korzystania z WWW), sftp (do bezpiecznego korzystania z FTP) i SSH (do nawiązywania szyfrowanego połączenia odpowiednik protokołu telnet). Notatka by Darek, Janusz, Andrzej i Robert NR SPD3/15_03/Z [v. 1.2] Strona 6/6
