1 POZYSKIWANIE I WYKORZYSTANIE BIOGAZU NA SKŁADOWISKU ODPADÓW KOMUNALNYCH BARYCZ Miejskie Przedsiębiorstwo Oczyszczania Spółka z o.o. w Krakowie Krystyna Flak, Henryk Kultys 1

2 MIEJSKIE PRZEDSIĘBIORSTWO OCZYSZCZANIA W KRAKOWIE to: założony w 1906 roku Zakład Oczyszczania Miasta, przekształcony w roku 1953 w Miejskie Przedsiębiorstwo Oczyszczania, od roku 1993 funkcjonuje jako spółka z ograniczoną odpowiedzialnością, w której 100% udziału ma Miasto Kraków. Dziś stanowi największą, nowocześnie zarządzaną firmę w regionie. miechowski proszowicki dąbrowski oświęcimski wadowicki bocheński brzeski Tarnów tarnowski LEGENDA suski nazwy powiatów granice powiatów suski nowotarski limanowski Nowy Sącz nowosądecki gorlicki Teren działalności MPO Kraków Obszar, na którym MPO Kraków rozpoczyna swoją działalność tatrzański 2

3 DZIAŁALNOŚĆ MIEJSKIEGO PRZEDSIĘBIORSTWA OCZYSZCZANIA SPÓŁKA Z O.O. W KRAKOWIE Działalność podstawowa wywóz odpadów stałych i płynnych Działalność pomocnicza sprzedaż pojemników na odpady oraz worków zimowe oraz letnie oczyszczanie dróg, placów i chodników odbiór odpadów selektywnie zbieranych naprawa samochodów, regeneracja pojemników zarządzanie kompleksem obiektów gospodarki odpadami prowadzenie stacji paliw 3

4 CENTRUM EKOLOGICZNE BARYCZ W KRAKOWIE 4

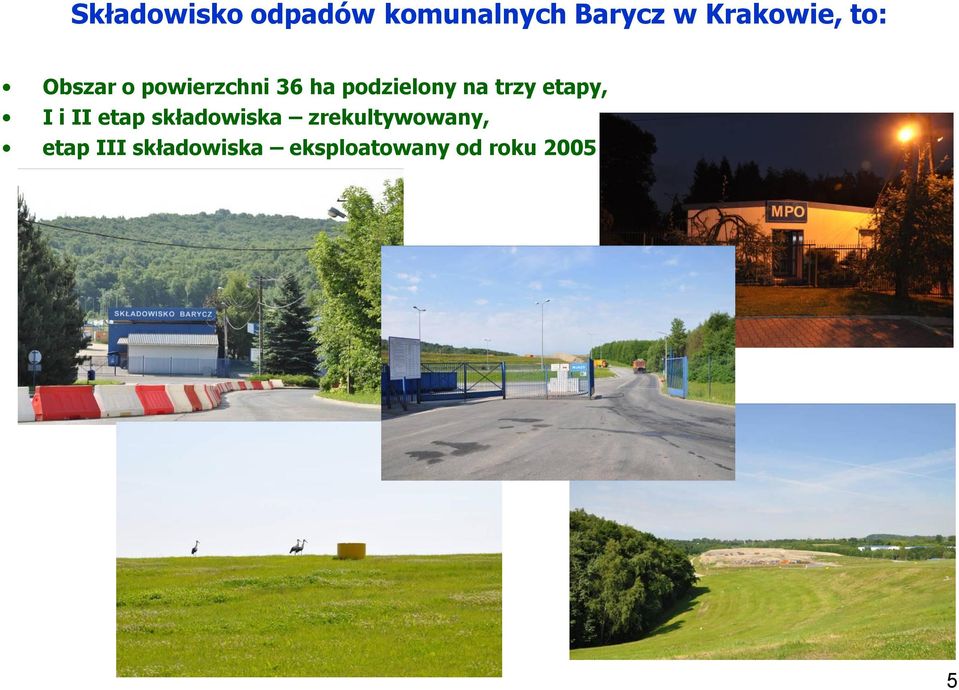

5 Składowisko odpadów komunalnych Barycz w Krakowie, to: Obszar o powierzchni 36 ha podzielony na trzy etapy, I i II etap składowiska zrekultywowany, etap III składowiska eksploatowany od roku

6 HISTORIA SKŁADOWISKA ODPADÓW KOMUNALNYCH BARYCZ W KRAKOWIE Rok 1974 podpisanie porozumienia pomiędzy Kopalnią Soli Wieliczka i Miejskim Przedsiębiorstwem Oczyszczania Spółka z o.o. w Krakowie i rozpoczęcie eksploatacji I etapu składowiska, Rok 1992 rozpoczęcie eksploatacji II etapu składowiska Lata zamknięcie I etapu składowiska, wykonanie instalacji do odgazowania i jego rekultywacja, Lata 1998, 1999, 2002, 2008 zabudowa zespołów prądotwórczych do produkcji energii elektrycznej, Rok 2005 zakończenie eksploatacji II etapu składowiska i rozpoczęcie eksploatacji III etapu, 6

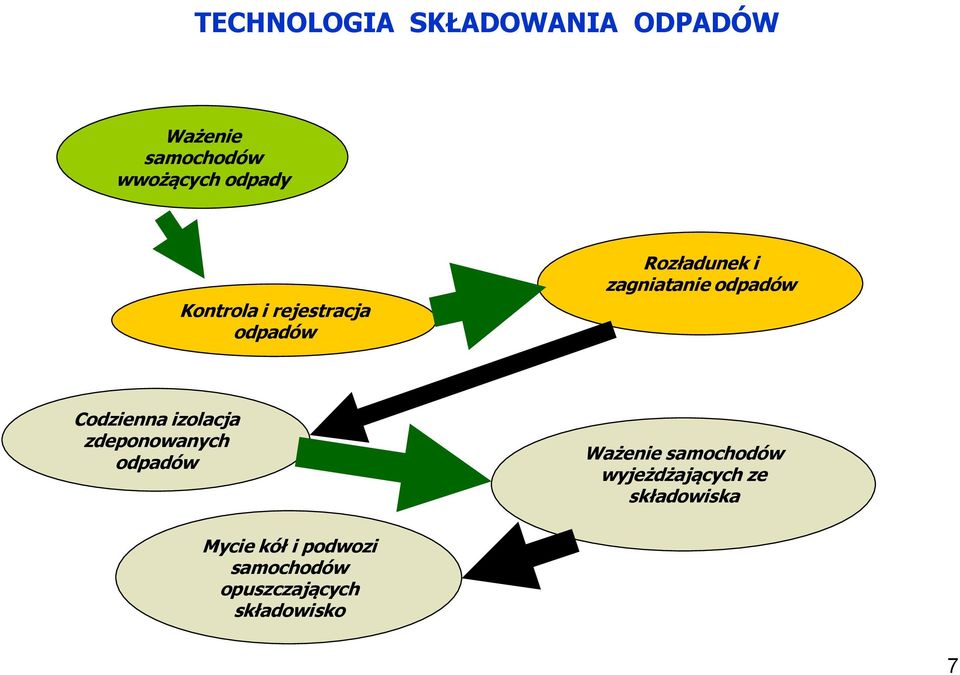

7 TECHNOLOGIA SKŁADOWANIA ODPADÓW Ważenie samochodów wwożących odpady Kontrola i rejestracja odpadów Rozładunek i zagniatanie odpadów Codzienna izolacja zdeponowanych odpadów Ważenie samochodów wyjeżdżających ze składowiska Mycie kół i podwozi samochodów opuszczających składowisko 7

8 POZYSKIWANIE BIOGAZU I ETAP SKŁADOWISKA (instalacja eksploatowana od 1994.) 47 studni wierconych o głębokości od 5 21 m zakończonych głowicami zabezpieczonymi kręgami betonowymi i rurociągami zbierającymi i przesyłowymi 8

9 POZYSKIWANIE BIOGAZU II ETAP SKŁADOWISKA (odgazowywany jest od roku niecałe pięć lat od rozpoczęcia jego eksploatacji) Rok 1997 na poziomie m n.p.m wykonanych zostało: - 11 studni wierconych o głębokości około 17 m, - 8 rurociągów horyzontalnych (po północnej i południowej stronie) Rok 2002 na poziomie m n.p.m wykonanych zostało 11 studni wierconych o głębokości około 12 m, Rok 2005 na poziomie około m n.p.m wykonane zostały 32 studnie wiercone o głębokości około 12 m. 9

10 STUDNIE ODGAZOWUJĄCE NA II ETAPIE SKŁADOWISKA ODPADÓW KOMUNALNYCH BARYCZ 10

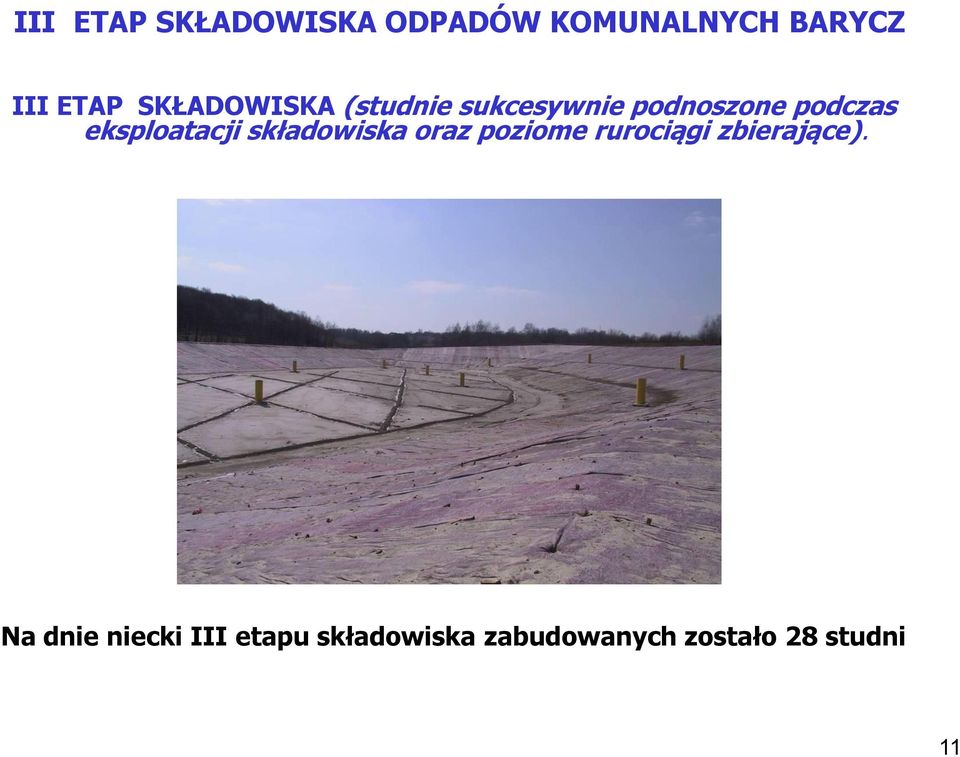

11 III ETAP SKŁADOWISKA ODPADÓW KOMUNALNYCH BARYCZ III ETAP SKŁADOWISKA (studnie sukcesywnie podnoszone podczas eksploatacji składowiska oraz poziome rurociągi zbierające). Na dnie niecki III etapu składowiska zabudowanych zostało 28 studni 11

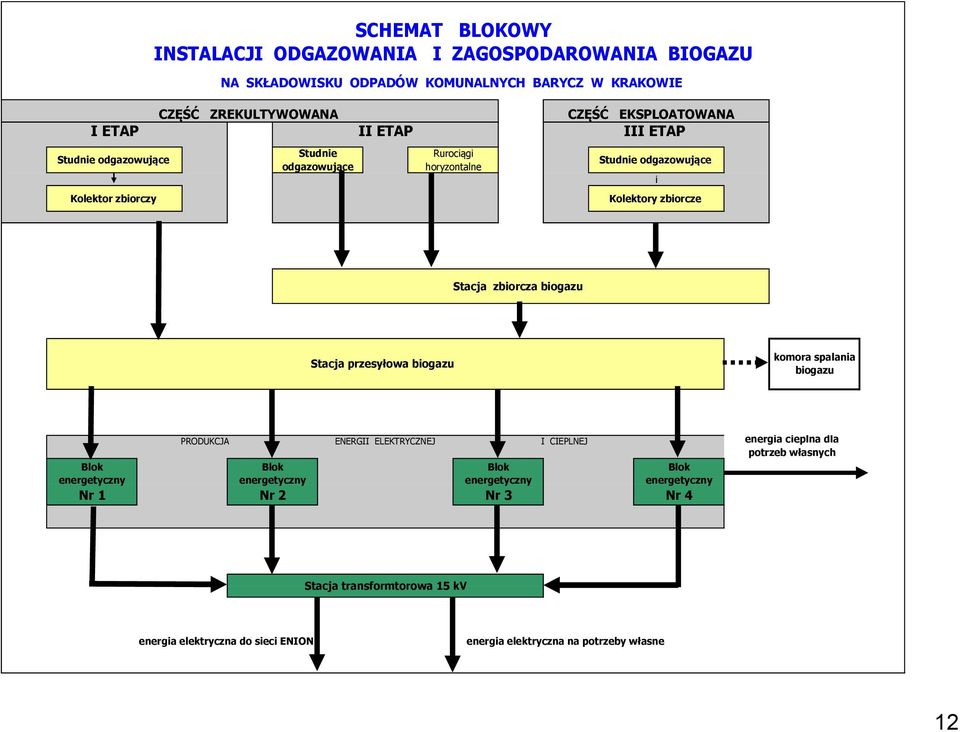

12 SCHEMAT BLOKOWY INSTALACJI ODGAZOWANIA I ZAGOSPODAROWANIA BIOGAZU NA SKŁADOWISKU ODPADÓW KOMUNALNYCH BARYCZ W KRAKOWIE I ETAP Studnie odgazowujące Kolektor zbiorczy CZĘŚĆ ZREKULTYWOWANA Studnie odgazowujące II ETAP Rurociągi horyzontalne CZĘŚĆ EKSPLOATOWANA III ETAP Studnie odgazowujące i Kolektory zbiorcze Stacja zbiorcza biogazu Stacja przesyłowa biogazu komora spalania biogazu Blok energetyczny Nr 1 PRODUKCJA ENERGII ELEKTRYCZNEJ I CIEPLNEJ Blok energetyczny Nr 2 Blok energetyczny Nr 3 Blok energetyczny Nr 4 energia cieplna dla potrzeb własnych Stacja transformtorowa 15 kv energia elektryczna do sieci ENION energia elektryczna na potrzeby własne 12

13 PRODUKCJA ENERGII ELEKTRYCZNEJ Z BIOGAZU BLOKI ENERGETYCZNE Komora spalania 13

14 STACJA ZBIORCZA I PRZESYŁOWA BIOGAZU 14

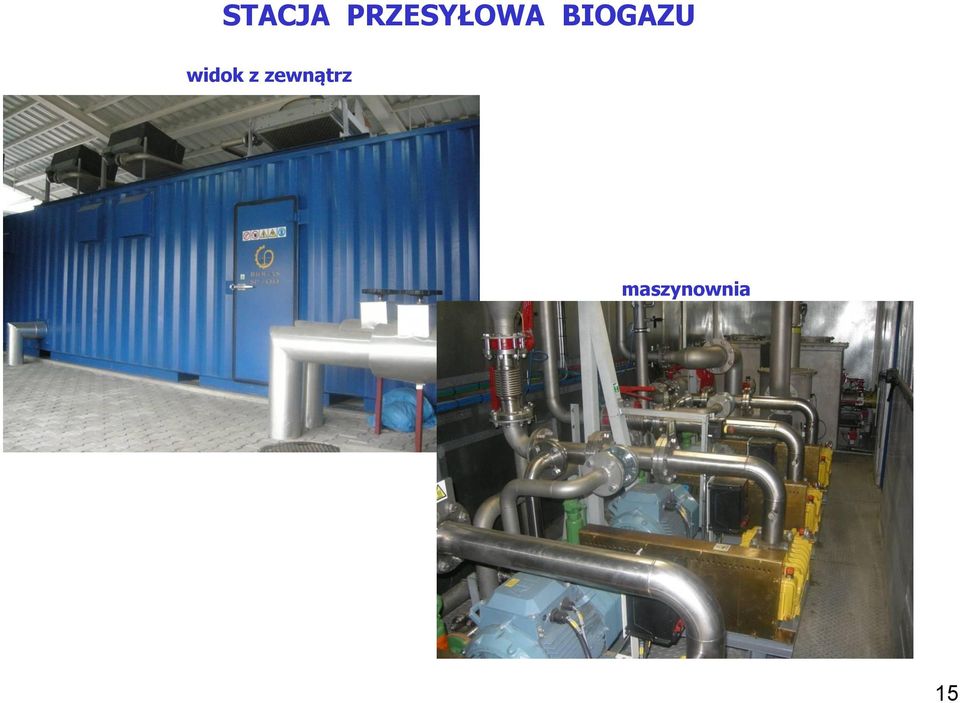

15 STACJA PRZESYŁOWA BIOGAZU widok z zewnątrz maszynownia 15

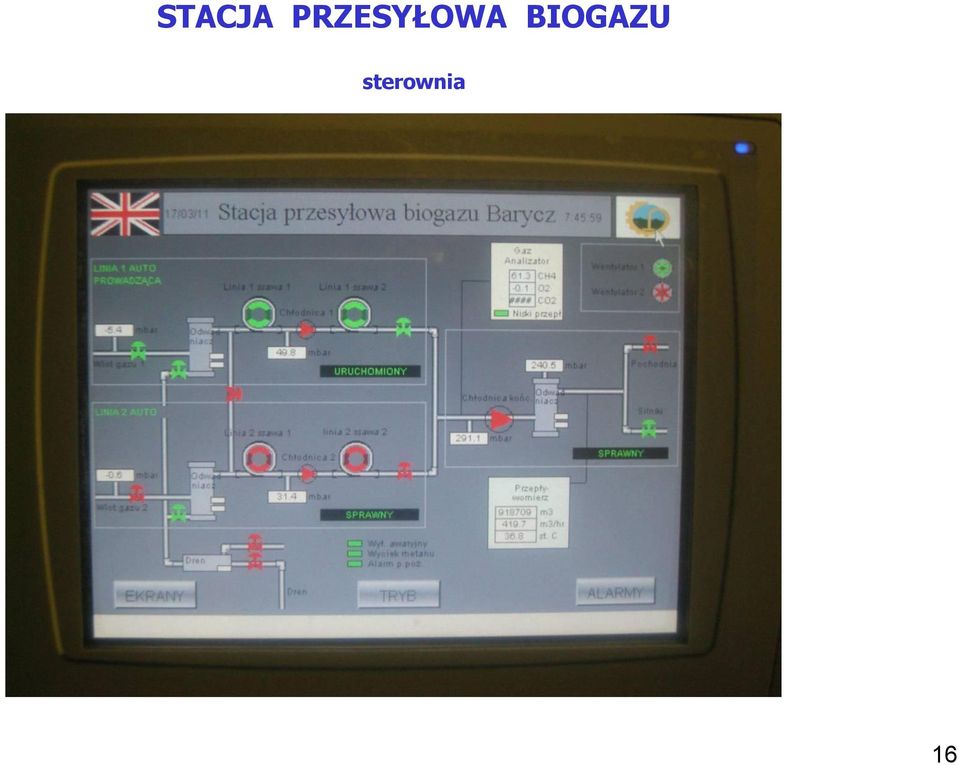

16 STACJA PRZESYŁOWA BIOGAZU sterownia 16

17 BLOK ENERGETYCZNY (ZESPÓŁ PRADOTWÓRCZY ) DO PRODUKCJI ENERGII ELEKTRYCZNEJ I CIEPLNEJ Z BIOGAZU 17

18 Produkcja energii elektrycznej w MWh/rok

19 Pozyskiwanie biogazu i produkcja energii elektrycznej w latach biogaz w tys.m3/rok en.elektr. w MWh/rok 19
