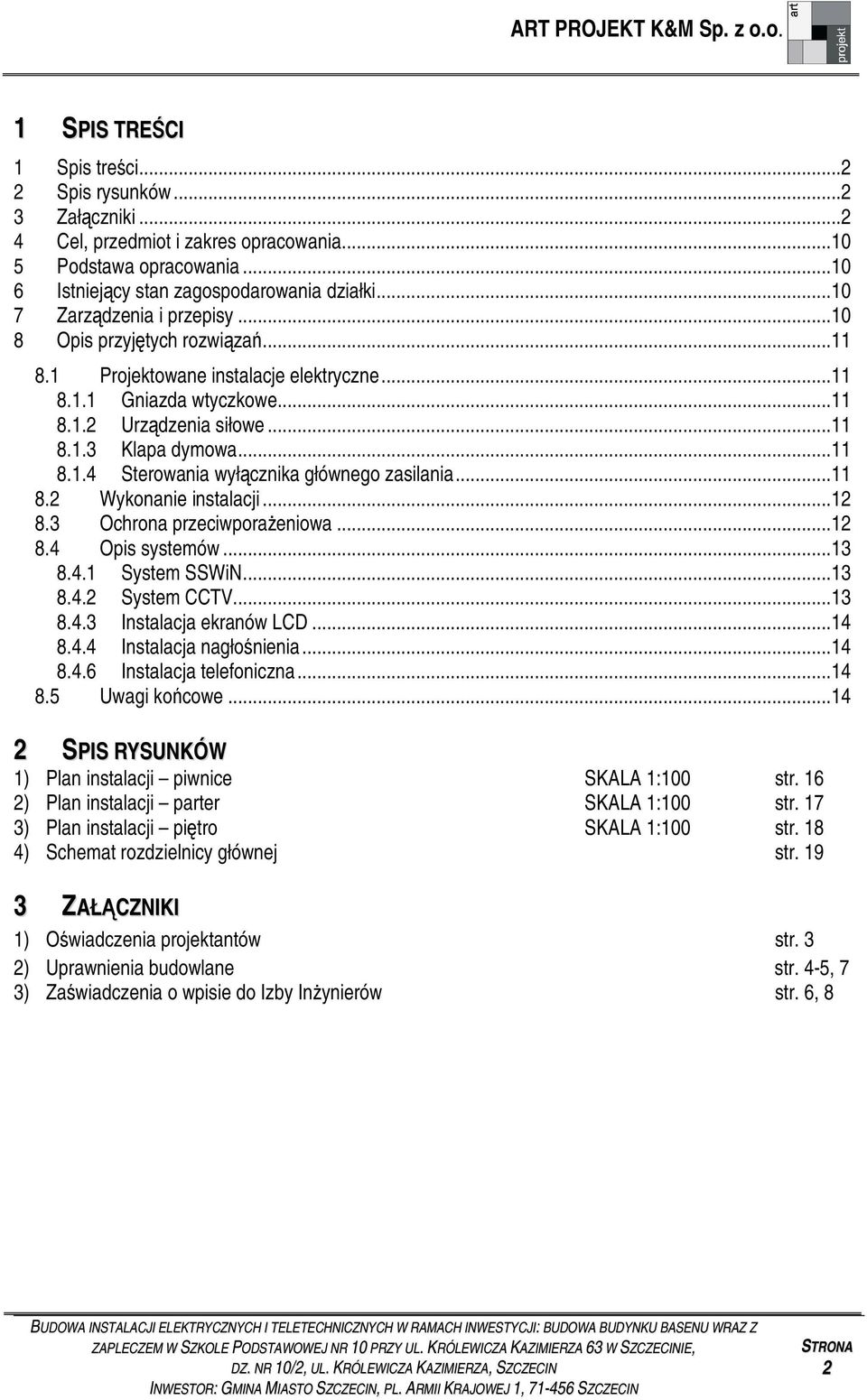

1 1 SPIS TRECI 1 Spis treci Spis rysunków Załczniki Cel, przedmiot i zakres opracowania Podstawa opracowania Istniejcy stan zagospodarowania działki Zarzdzenia i przepisy Opis przyjtych rozwiza Projektowane instalacje elektryczne Gniazda wtyczkowe Urzdzenia siłowe Klapa dymowa Sterowania wyłcznika głównego zasilania Wykonanie instalacji Ochrona przeciwporaeniowa Opis systemów System SSWiN System CCTV Instalacja ekranów LCD Instalacja nagłonienia Instalacja telefoniczna Uwagi kocowe SPIS RYSUNKÓW 1) Plan instalacji piwnice SKALA 1:100 str. 16 2) Plan instalacji parter SKALA 1:100 str. 17 3) Plan instalacji pitro SKALA 1:100 str. 18 4) Schemat rozdzielnicy głównej str ZAŁCZNIKI 1) Owiadczenia projektantów str. 3 2) Uprawnienia budowlane str. 4-5, 7 3) Zawiadczenia o wpisie do Izby Inynierów str. 6, 8 2

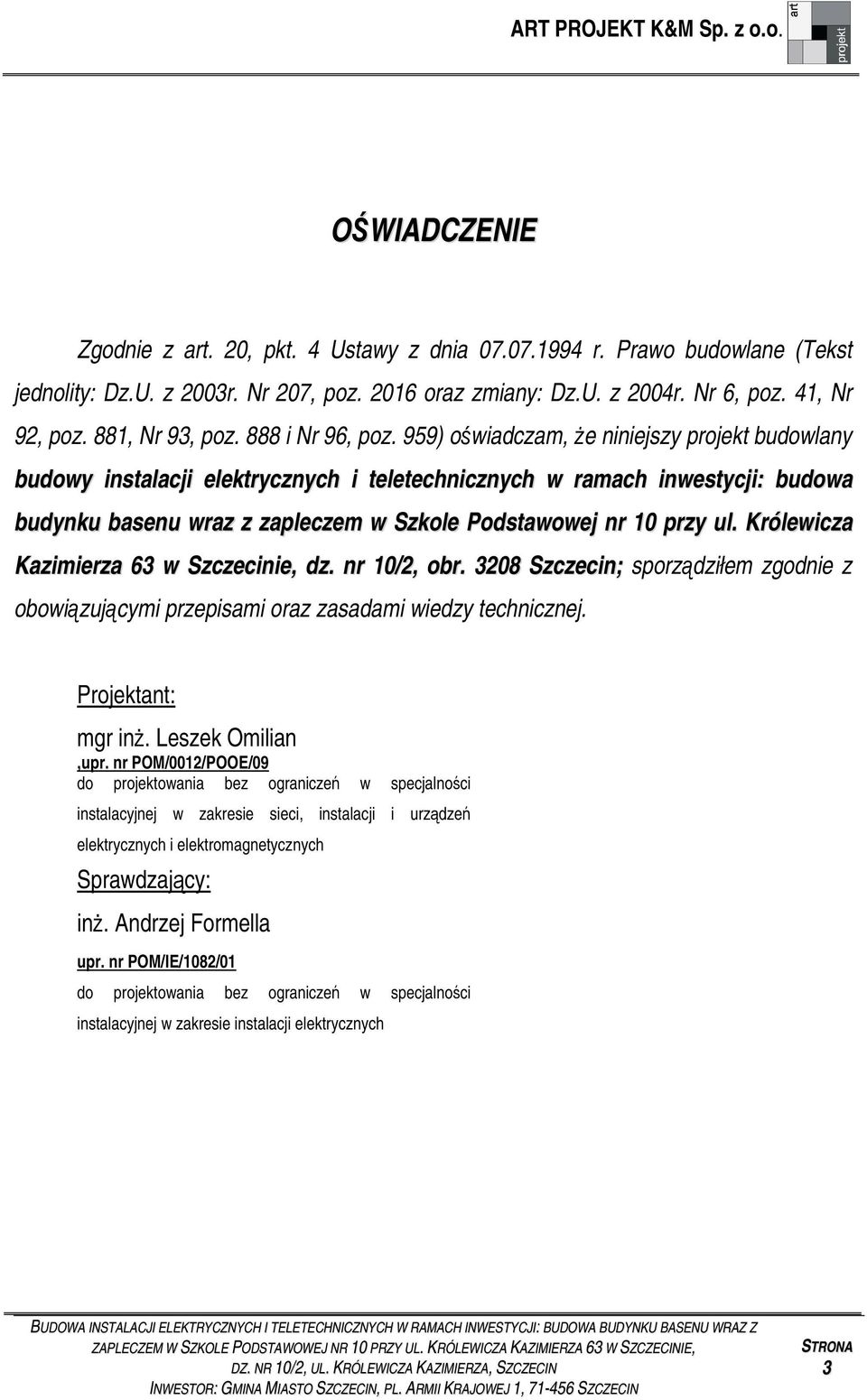

2 OWIADCZENIE Zgodnie z art. 20, pkt. 4 Ustawy z dnia r. Prawo budowlane (Tekst jednolity: Dz.U. z 2003r. Nr 207, poz oraz zmiany: Dz.U. z 2004r. Nr 6, poz. 41, Nr 92, poz. 881, Nr 93, poz. 888 i Nr 96, poz. 959) owiadczam, e niniejszy projekt budowlany budowy instalacji elektrycznych i teletechnicznych w ramach inwestycji: budowa budynku basenu wraz z zapleczem w Szkole Podstawowej nr 10 przy ul. Królewicza Kazimierza 63 w Szczecinie, dz. nr 10/2, obr Szczecin; sporzdziłem zgodnie z obowizujcymi przepisami oraz zasadami wiedzy technicznej. Projektant: mgr in. Leszek Omilian,upr. nr POM/0012/POOE/09 do projektowania bez ogranicze w specjalnoci instalacyjnej w zakresie sieci, instalacji i urzdze elektrycznych i elektromagnetycznych Sprawdzajcy: in. Andrzej Formella upr. nr POM/IE/1082/01 do projektowania bez ogranicze w specjalnoci instalacyjnej w zakresie instalacji elektrycznych 3

3 4

4 5

5 6

6 7

7 8

8 9

9 4 CEL, PRZEDMIOT I ZAKRES OPRACOWANIA Celem opracowania jest projekt budowlany brany elektrycznej i teletechnicznej obejmujcy instalacje wewntrzne, w ramach budowy budynku basenu wraz z zapleczem w Szkole Podstawowej nr 10 przy ul. Królewicza Kazimierza 63 w Szczecinie. lokalizacja inwestycji: dz. nr 10/2, obr Szczecin, inwestor: Gmina Miasto Szczecin, pl. Armii Krajowej 1, Szczecin. W niniejszym opracowaniu zaprojektowano instalacje gniazd wtyczkowych oraz siłowych, instalacje owietlenia basenu oraz zaplecza, obwody do zasilania instalacji wentylacji. Projekt obejmuje rozdzielni główn całego obiektu (szkoła, sala gimnastyczna nie bdca tematem powyszego opracowania. Do zasilania urzdze teletechnicznych (centrale: telefoniczna, alarmowa, włama, sygnalizacji poaru itp. oraz urzdzenia komputerowe) zaprojektowano tylko zabezpieczenia w rozdzielnicy głównej nn, natomiast typ przewodów i trasa zostanie podana po uzyskaniu lokalizacji tych urzdze. 5 PODSTAWA OPRACOWANIA projekt budowlany budynku basenu wraz zapleczem w Szkole Podstawowej nr 10 przy ul. Królewicza Kazimierza 63 w Szczecinie architektura wykonanie własne, wytyczne Inwestora, wypis z miejscowego planu zagospodarowania przestrzennego uchwalonego w dniu r uchwał Rady Miasta nr XLVI/875/05 mapa sytuacyjno wysokociowa z uzbrojeniem podziemnym terenu do celów projektowych w skali 1:500 projektów budowlanych brany architektonicznej, konstrukcyjnej i instalacji sanitarnej (wod,kan., c.o.,c.w.), wentylacji, nagłonienia, technologii basenu (chlorowni, filtrowni), wyposaenia siłowni, boiska, zespołu zaplecza baru; aktualnie obowizujce normy, przepisy i katalogi. 6 ISTNIEJCY STAN ZAGOSPODAROWANIA DZIAŁKI Na terenie działki nr 10/2 projektuje si budynek basenu szkolnego przyległy cian do zaplecza istniejcej hali sportowej. Projekt wykonany został na podstawie programu funkcjonalno uytkowego ustalonego z Inwestorem. Bryła projektowanej inwestycji jest prosta, nowoczesna w formie, rozbudowana o wysunity w kierunku południowym zespół wejciowy, zaakcentowany na osi wschód-zachód zielon cian oraz wysunit kierunku północnym klatk schodow, równie zaakcentowan poprzez zielon cian. Dominujc form załoenia projektowego stanowi hala basenowa o wysokoci około 10m. Przekryta jest dachem płaskim, przechodzcym płynnie poprzez zaokrglony naronik w fasad szklan (na elewacji zachodniej). Projektowany basen wraz z zapleczem to obiekt dwu kondygnacyjny, posiadajcy jedn kondygnacj nadziemn i jedn podziemn niepełne podpiwniczenie parteru. Przewiduje si wykorzystanie takich materiałów jak dwigary z drewna klejonego, szara trapezowa blacha dachowa, tynki cementowo wapienne w kolorze złamanej bieli oraz ciemnej szaroci. 7 ZARZDZENIA I PRZEPISY Przepisy Budowy Urzdze Elektrycznych wyd. IV 1997r., PN-91,92,93/E-05009/01,03,41,42,43,45,46,47,443,473,482 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo, 10

10 PN-92,93/E-05009/51,53,54,56,537 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego, PN-93/E-05009/61 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie odbiorcze, PN-91/E-05009/701 Instalacje elektryczne w obiektach budowlanych. Pomieszczenia wyposaone w wann lub basen natryskowy, PN-93/E-05009/702 Instalacje elektryczne w obiektach budowlanych. Baseny pływackie, PN-84/E Owietlenie wntrz wiatłem elektrycznym, PN-86/E-05003/01,02,03 Ochrona odgromowa obiektów budowlanych, PN-91/E-05160/01 Rozdzielnice i sterownice niskonapiciowe, Rozporzdzenie MGPiB z dnia r. w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie (Dz.U. 10/95), Rozporzdzenie MSW z dnia r. w sprawie ochrony przeciwpoarowej budynków, innych obiektów budowlanych i terenów (Dz.U. 92/92), Wytyczne w sprawie organizacji i wykonywania prac przy urzdzeniach elektroenergetycznych w zakładach przemysłowych opracowanie Zespołu Energetyki PIGPE wyd. II, Wytyczne projektowe instalacji elektrycznych dwigów prod. PILAWA. 8 OPIS PRZYJTYCH ROZWIZA 8.1 Projektowane instalacje elektryczne Gniazda wtyczkowe We wszystkich pomieszczeniach i korytarzach zaprojektowano gniazda wtyczkowe, które przewidziano do przyłczenia urzdze technologicznych, sprztu porzdkowego, biurowego itp. Przy umywalkach w wzłach sanitarnych zaprojektowano gniazda wtyczkowe do przyłczenia suszarek do rk. Ponadto w piwnicy pod basenem oraz w kotłowni zaprojektowano gniazda wtyczkowe zasilane napiciem obnionym 24V do przyłczenia przenonych opraw owietleniowych Urzdzenia siłowe Instalacje siłowe obejmuj zasilanie urzdze technologicznych siłowych jak: centrale wentylacyjne, nagrzewnice, urzdzenia kotłowni, chlorowni, filtrowni Klapa dymowa W dachu klatki schodowej bdzie zamontowana klapa dymowa wraz z urzdzeniami zasilajcymi i sterowniczymi. Klapa bdzie otwierana samoczynnie czujk dymow oraz rcznie przyciskami alarmowymi lub przyciskiem przewietrzania, natomiast zamykana rcznie Sterowania wyłcznika głównego zasilania W rozdzielni RG zostanie zainstalowany wyłcznik główny całego obiektu, tj. szkoły oraz sali gimnastycznej nie bdcej tematem tego opracowania i basenu wraz z zapleczem bdcymi tematem opracowania. Rozdzielnia główna została zainstalowana w wydzielonym pomieszczeniu na poziomie piwnicy - pomieszczenie o nazwie RG. Funkcj głównego wyłcznika prdu dla budynku pełni bdzie wyłcznik w rozdzielnicy RG w pomieszczeniu technicznym, wyposaony w cewk wyłczajc AC/DC 230V. Bdzie on sterowany przez przyciski, pełnice rol wyłcznika poarowego, zlokalizowane przy głównym wejciu do budynku. Cała instalacja wyłczników poarowych powinna by wykonana przy uyciu osprztu o odpornoci poarowej E90. 11

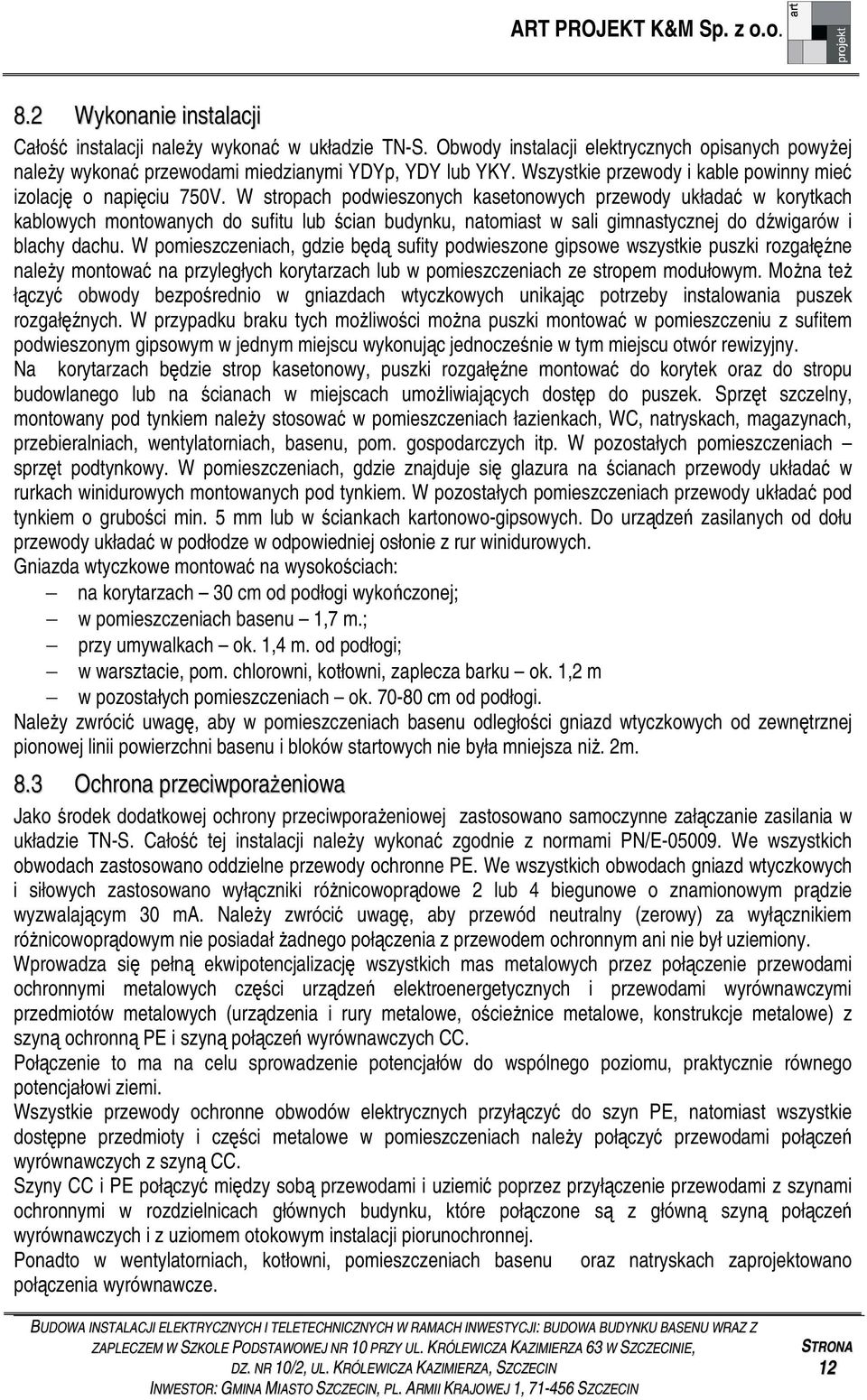

11 8.2 Wykonanie instalacji Cało instalacji naley wykona w układzie TN-S. Obwody instalacji elektrycznych opisanych powyej naley wykona przewodami miedzianymi YDYp, YDY lub YKY. Wszystkie przewody i kable powinny mie izolacj o napiciu 750V. W stropach podwieszonych kasetonowych przewody układa w korytkach kablowych montowanych do sufitu lub cian budynku, natomiast w sali gimnastycznej do dwigarów i blachy dachu. W pomieszczeniach, gdzie bd sufity podwieszone gipsowe wszystkie puszki rozgałne naley montowa na przyległych korytarzach lub w pomieszczeniach ze stropem modułowym. Mona te łczy obwody bezporednio w gniazdach wtyczkowych unikajc potrzeby instalowania puszek rozgałnych. W przypadku braku tych moliwoci mona puszki montowa w pomieszczeniu z sufitem podwieszonym gipsowym w jednym miejscu wykonujc jednoczenie w tym miejscu otwór rewizyjny. Na korytarzach bdzie strop kasetonowy, puszki rozgałne montowa do korytek oraz do stropu budowlanego lub na cianach w miejscach umoliwiajcych dostp do puszek. Sprzt szczelny, montowany pod tynkiem naley stosowa w pomieszczeniach łazienkach, WC, natryskach, magazynach, przebieralniach, wentylatorniach, basenu, pom. gospodarczych itp. W pozostałych pomieszczeniach sprzt podtynkowy. W pomieszczeniach, gdzie znajduje si glazura na cianach przewody układa w rurkach winidurowych montowanych pod tynkiem. W pozostałych pomieszczeniach przewody układa pod tynkiem o gruboci min. 5 mm lub w ciankach kartonowo-gipsowych. Do urzdze zasilanych od dołu przewody układa w podłodze w odpowiedniej osłonie z rur winidurowych. Gniazda wtyczkowe montowa na wysokociach: na korytarzach 30 cm od podłogi wykoczonej; w pomieszczeniach basenu 1,7 m.; przy umywalkach ok. 1,4 m. od podłogi; w warsztacie, pom. chlorowni, kotłowni, zaplecza barku ok. 1,2 m w pozostałych pomieszczeniach ok cm od podłogi. Naley zwróci uwag, aby w pomieszczeniach basenu odległoci gniazd wtyczkowych od zewntrznej pionowej linii powierzchni basenu i bloków startowych nie była mniejsza ni. 2m. 8.3 Ochrona przeciwporaeniowa Jako rodek dodatkowej ochrony przeciwporaeniowej zastosowano samoczynne załczanie zasilania w układzie TN-S. Cało tej instalacji naley wykona zgodnie z normami PN/E We wszystkich obwodach zastosowano oddzielne przewody ochronne PE. We wszystkich obwodach gniazd wtyczkowych i siłowych zastosowano wyłczniki rónicowoprdowe 2 lub 4 biegunowe o znamionowym prdzie wyzwalajcym 30 ma. Naley zwróci uwag, aby przewód neutralny (zerowy) za wyłcznikiem rónicowoprdowym nie posiadał adnego połczenia z przewodem ochronnym ani nie był uziemiony. Wprowadza si pełn ekwipotencjalizacj wszystkich mas metalowych przez połczenie przewodami ochronnymi metalowych czci urzdze elektroenergetycznych i przewodami wyrównawczymi przedmiotów metalowych (urzdzenia i rury metalowe, ocienice metalowe, konstrukcje metalowe) z szyn ochronn PE i szyn połcze wyrównawczych CC. Połczenie to ma na celu sprowadzenie potencjałów do wspólnego poziomu, praktycznie równego potencjałowi ziemi. Wszystkie przewody ochronne obwodów elektrycznych przyłczy do szyn PE, natomiast wszystkie dostpne przedmioty i czci metalowe w pomieszczeniach naley połczy przewodami połcze wyrównawczych z szyn CC. Szyny CC i PE połczy midzy sob przewodami i uziemi poprzez przyłczenie przewodami z szynami ochronnymi w rozdzielnicach głównych budynku, które połczone s z główn szyn połcze wyrównawczych i z uziomem otokowym instalacji piorunochronnej. Ponadto w wentylatorniach, kotłowni, pomieszczeniach basenu połczenia wyrównawcze. oraz natryskach zaprojektowano 12

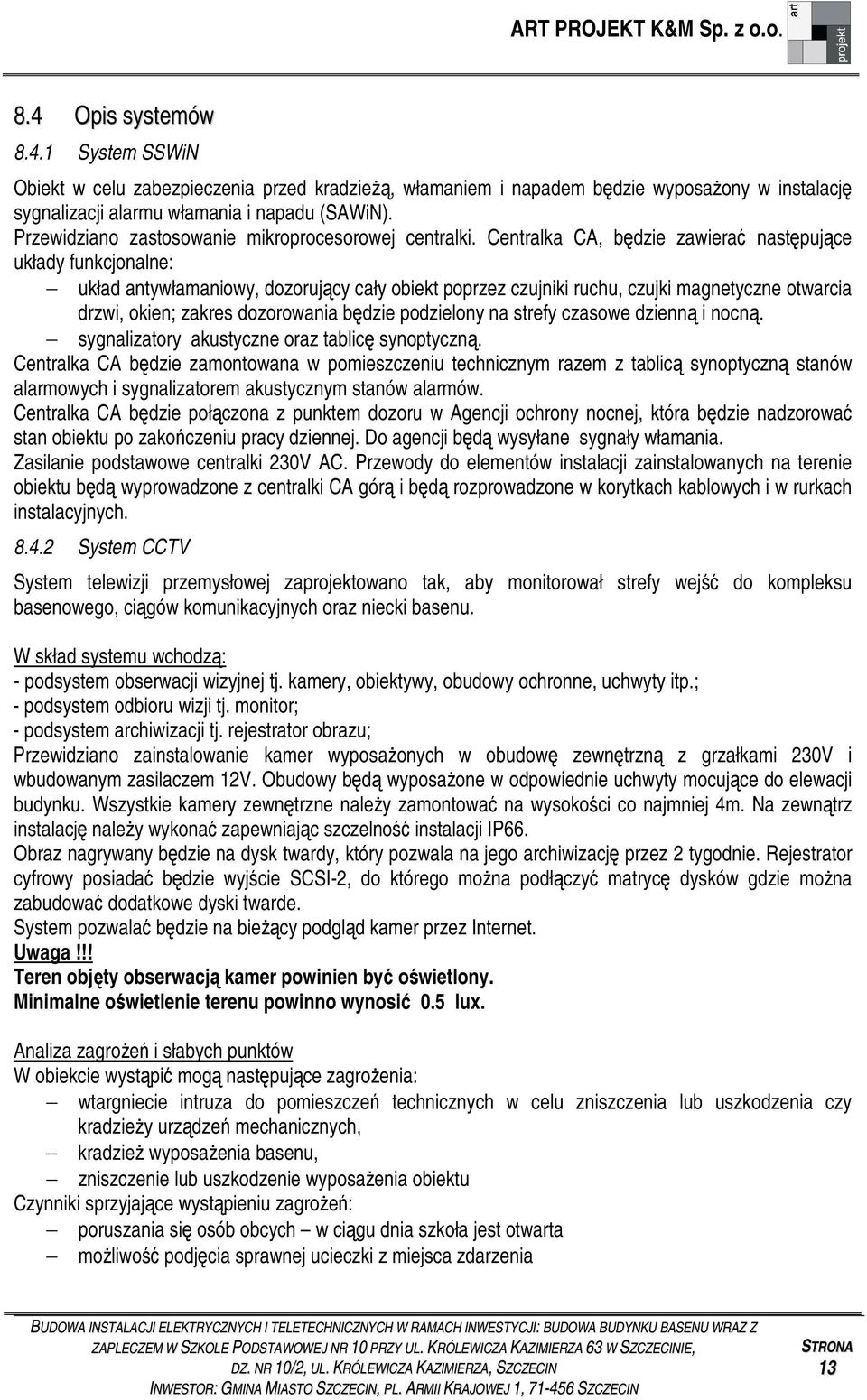

12 8.4 Opis systemów System SSWiN Obiekt w celu zabezpieczenia przed kradzie, włamaniem i napadem bdzie wyposaony w instalacj sygnalizacji alarmu włamania i napadu (SAWiN). Przewidziano zastosowanie mikroprocesorowej centralki. Centralka CA, bdzie zawiera nastpujce układy funkcjonalne: układ antywłamaniowy, dozorujcy cały obiekt poprzez czujniki ruchu, czujki magnetyczne otwarcia drzwi, okien; zakres dozorowania bdzie podzielony na strefy czasowe dzienn i nocn. sygnalizatory akustyczne oraz tablic synoptyczn. Centralka CA bdzie zamontowana w pomieszczeniu technicznym razem z tablic synoptyczn stanów alarmowych i sygnalizatorem akustycznym stanów alarmów. Centralka CA bdzie połczona z punktem dozoru w Agencji ochrony nocnej, która bdzie nadzorowa stan obiektu po zakoczeniu pracy dziennej. Do agencji bd wysyłane sygnały włamania. Zasilanie podstawowe centralki 230V AC. Przewody do elementów instalacji zainstalowanych na terenie obiektu bd wyprowadzone z centralki CA gór i bd rozprowadzone w korytkach kablowych i w rurkach instalacyjnych System CCTV System telewizji przemysłowej zaprojektowano tak, aby monitorował strefy wej do kompleksu basenowego, cigów komunikacyjnych oraz niecki basenu. W skład systemu wchodz: - podsystem obserwacji wizyjnej tj. kamery, obiektywy, obudowy ochronne, uchwyty itp.; - podsystem odbioru wizji tj. monitor; - podsystem archiwizacji tj. rejestrator obrazu; Przewidziano zainstalowanie kamer wyposaonych w obudow zewntrzn z grzałkami 230V i wbudowanym zasilaczem 12V. Obudowy bd wyposaone w odpowiednie uchwyty mocujce do elewacji budynku. Wszystkie kamery zewntrzne naley zamontowa na wysokoci co najmniej 4m. Na zewntrz instalacj naley wykona zapewniajc szczelno instalacji IP66. Obraz nagrywany bdzie na dysk twardy, który pozwala na jego archiwizacj przez 2 tygodnie. Rejestrator cyfrowy posiada bdzie wyjcie SCSI-2, do którego mona podłczy matryc dysków gdzie mona zabudowa dodatkowe dyski twarde. System pozwala bdzie na biecy podgld kamer przez Internet. Uwaga!!! Teren objty obserwacj kamer powinien by owietlony. Minimalne owietlenie terenu powinno wynosi 0.5 lux. Analiza zagroe i słabych punktów W obiekcie wystpi mog nastpujce zagroenia: wtargniecie intruza do pomieszcze technicznych w celu zniszczenia lub uszkodzenia czy kradziey urzdze mechanicznych, kradzie wyposaenia basenu, zniszczenie lub uszkodzenie wyposaenia obiektu Czynniki sprzyjajce wystpieniu zagroe: poruszania si osób obcych w cigu dnia szkoła jest otwarta moliwo podjcia sprawnej ucieczki z miejsca zdarzenia 13

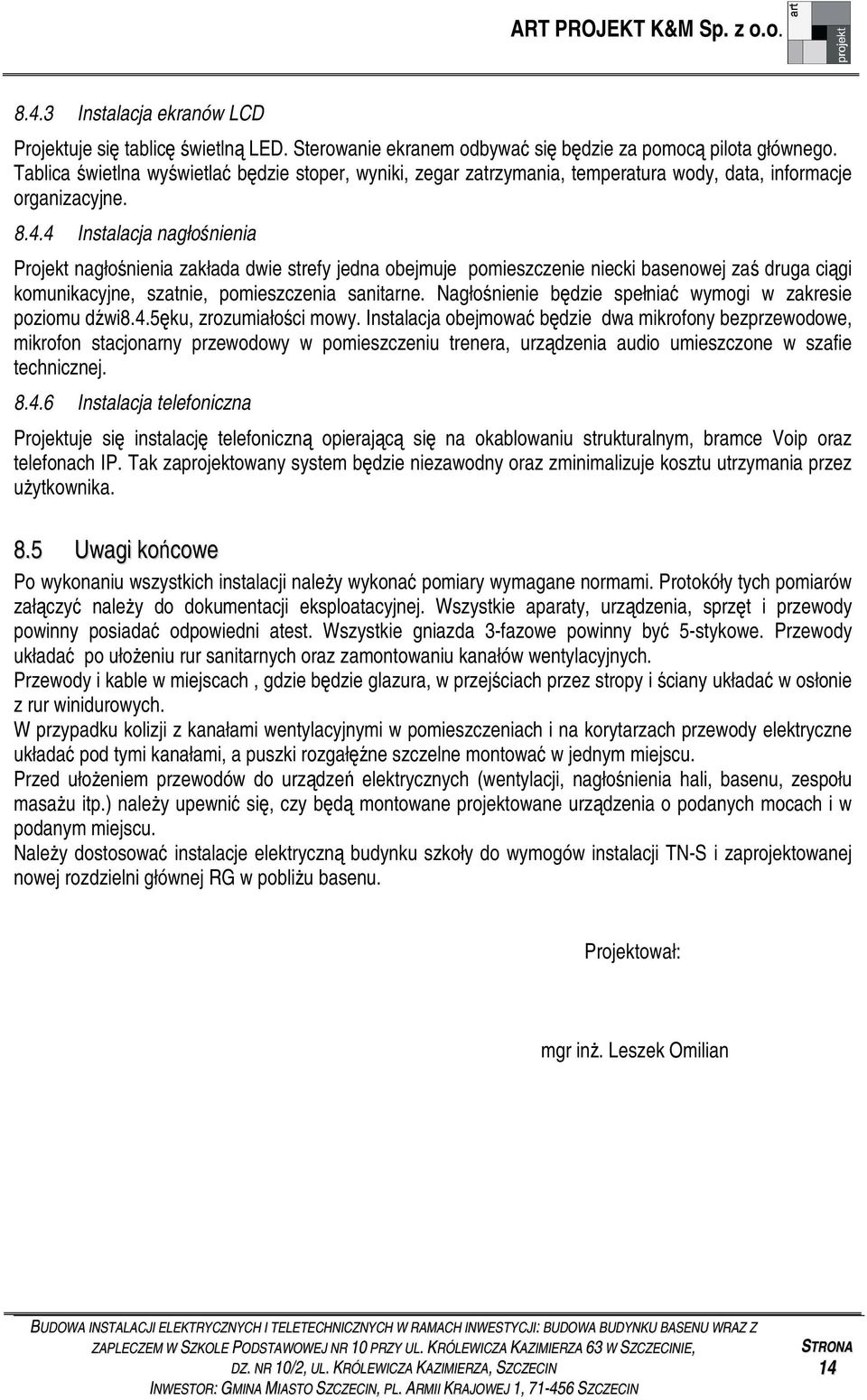

13 8.4.3 Instalacja ekranów LCD Projektuje si tablic wietln LED. Sterowanie ekranem odbywa si bdzie za pomoc pilota głównego. Tablica wietlna wywietla bdzie stoper, wyniki, zegar zatrzymania, temperatura wody, data, informacje organizacyjne Instalacja nagłonienia Projekt nagłonienia zakłada dwie strefy jedna obejmuje pomieszczenie niecki basenowej za druga cigi komunikacyjne, szatnie, pomieszczenia sanitarne. Nagłonienie bdzie spełnia wymogi w zakresie poziomu dwi8.4.5ku, zrozumiałoci mowy. Instalacja obejmowa bdzie dwa mikrofony bezprzewodowe, mikrofon stacjonarny przewodowy w pomieszczeniu trenera, urzdzenia audio umieszczone w szafie technicznej Instalacja telefoniczna Projektuje si instalacj telefoniczn opierajc si na okablowaniu strukturalnym, bramce Voip oraz telefonach IP. Tak zaprojektowany system bdzie niezawodny oraz zminimalizuje kosztu utrzymania przez uytkownika. 8.5 Uwagi kocowe Po wykonaniu wszystkich instalacji naley wykona pomiary wymagane normami. Protokóły tych pomiarów załczy naley do dokumentacji eksploatacyjnej. Wszystkie aparaty, urzdzenia, sprzt i przewody powinny posiada odpowiedni atest. Wszystkie gniazda 3-fazowe powinny by 5-stykowe. Przewody układa po ułoeniu rur sanitarnych oraz zamontowaniu kanałów wentylacyjnych. Przewody i kable w miejscach, gdzie bdzie glazura, w przejciach przez stropy i ciany układa w osłonie z rur winidurowych. W przypadku kolizji z kanałami wentylacyjnymi w pomieszczeniach i na korytarzach przewody elektryczne układa pod tymi kanałami, a puszki rozgałne szczelne montowa w jednym miejscu. Przed ułoeniem przewodów do urzdze elektrycznych (wentylacji, nagłonienia hali, basenu, zespołu masau itp.) naley upewni si, czy bd montowane projektowane urzdzenia o podanych mocach i w podanym miejscu. Naley dostosowa instalacje elektryczn budynku szkoły do wymogów instalacji TN-S i zaprojektowanej nowej rozdzielni głównej RG w pobliu basenu. Projektował: mgr in. Leszek Omilian 14
