Rejestrator cyfrowy AVC 777W. NSS Sp. z o.o. INSTRUKCJA UŻYTKOWNIKA

Wielkość: px
Rozpocząć pokaz od strony:

Download "Rejestrator cyfrowy AVC 777W. NSS Sp. z o.o. INSTRUKCJA UŻYTKOWNIKA"

Transkrypt

1 Rejestrator cyfrowy AVC 777W INSTRUKCJA UŻYTKOWNIKA UWAGA! Niniejsze tłumaczenie instrukcji jest własnością firmy Powielanie jej w całości oraz fragmentów bez zgody właściciela jest zabronione. Data tłumaczenia: Proszę zapoznać się z niniejsza instrukcją przed uruchomieniem i zachować ją do późniejszego użytku. 777 W V1.0

2 UWAGA! Należy zapoznać się dokładnie z instrukcją użytkownika i dodatkami dotyczącymi bezpieczeństwa, aby zapowiedz trwałym uszkodzeniom. Proszę używać oryginalnego zasilacza (Inne zasilacze nie mogą być używane). Urządzenie należy podnosić i kłaść ostrożnie. Nie wystawiać na bezpośrednie światło słoneczne. Zabezpieczyć przez kontaktem z wodą i wilgocią. Nie należy rozlewać żadnych płynów na urządzeniu. Przed przełączaniem przewodów, odłączyć urządzenie od sieci zasilającej. Nie dopuszczaj do krótkich włączeń i wyłączeń urządzenia (krótszych niż 3 sekundy) Nie naprawiaj samodzielnie urządzenia. Instalacja powinna odbywać się przez wykwalifikowany personel. Ten znak informuje o występowaniu wysokiego napięcia wewnątrz urządzenia, które może spowodować porażenie. Ten znak informuje o konieczności używania urządzenia zgodnie z instrukcją obsługi.

3 SPIS TREŚCI Co otrzymałeś? CECHY ZAWARTOŚĆ OPAKOWANIA Zanim uruchomisz SCHEMAT PODŁĄCZENIA PANEL PRZEDNI PANEL TYLNY Podstawowe operacje URUCHOMIENIE REJESTRATORA OBSŁUGA _ Programowanie ustawień STRUKTURA MENU WEJŚCIE DO MENU MENUGŁÓWNE OPCJE MENU DETEKCJA RUCHU Ustawienia sieci PODŁĄCZENIE URZĄDZEŃ STAŁY ADRES IP DYNAMICZNY ADRES IP OBSŁUGA PROGRAMU KLIENTA PODSTAWOWE OPERACJE ODTWARZANIE USTAWIENIA ZAAWANSOWANE POŁĄCZENIE ZA POMOCĄ PRZEGLĄDARKI

4 SPIS TREŚCI Operacje zaawansowane DODATKOWE FUNKCJE ZABEZPIECZENIE ROZWIĄZYWANIE PROBLEMÓW SPECYFIKACJE Dodatki DODATEK 1 INSTALACJA DYSKU DODATEK 2 MONTOWANIE W RACK-U DODATEK 3 CZAS ZAPISU DODATEK 4 WYPROWADZENIA ZŁĄCZA

5 CECHY Co otrzymałeś? Cechy rejestratora Format kompresji Wavelet, zastępuje analogowy magnetowid i multiplekser. Zdalny podgląd i sterowanie przez sieć LAN / ETHENRENT 4 wejścia audio / 2 wyjścia audio. Menu i zegar czasu rzeczywistego wyświetlane na ekranie. Wejścia Video od 4 do 7/9/10/13/16 kanałów. Funkcja PIP "Obraz w obrazie" w trybie rzeczywistym i w trybie odtwarzania. Funkcja detekcji ruchu i 4 poziomy jakości zapisu na każdym kanale. Wejścia i wyjścia alarmowe. Detekcja zaniku obrazu na każdym kanale, rejestracja do 160 zdarzeń. Powrót do stanu pierwotnego po zaniku zasilania. 2 wymienne dyski HDD typu IDE Szybkie wyszukiwanie wg daty/czasu, alarmu, pełnej listy Zabezpieczenie hasłem ZAWARTOŚĆ OPAKOWANIA Rejestrator Video z kieszenią do dysku wyjmowanego HDD Instrukcja obsługi Płyta CD-ROM Akcesoria 2 klucze do szuflad Zasilacz z przewodami UWAGA: Sprawdź zawartość pudełka, czy otrzymałeś wszystkie wymienione elementy. 1

6 Zanim uruchomisz SCHEMAT PODŁĄCZENIA 1. Podłącz kamery i monitor do rejestratora. 2. Zobacz na poniższy rysunek, aby zobaczyć przykład podłączenia poszczególnych urządzeń. 3. Zainstaluj dyski HDD (Lista kompatybilnych dysków znajduje się w poniższej tabeli.) Zobacz na stronę 46, dodatek 1 aby prawidłowo zainstalować dysk. Dyski twarde HDD powinny być zainstalowane przed uruchomieniem rejestratora. Czujka ruchu Monitor główny Mikrofon + przedwzmacniacz Wzmacniacz Z głośnikiem Zasilacz Kamera 1 Kamera 16 Monitor dodatkowy DYSKI KOMATYBILNE Z REJESTRATOREM PRODUCENT Model Pojemność Obroty HITACHI Deskstar 180 GXP (120 GB) 120GB 7200 rpm HITACHI Deskstar 7K250, HDS722516VLAT20 160GB 7200rpm HITACHI Deskstar 7K250, HDS722525VLAT80 250GB 7200rpm IBM Deskstar 120GXP (80GB) 80GB 7200 rpm IBM Deskstar 120GXP (120GB) 120GB 7200 rpm Maxtor DiamondMax 536DX(60GB) 4W060H4 60GB 5400rpm Maxtor DiamondMax Plus 9 80GB 7200 rpm Maxtor DiamondMax Plus 9, Model 6Y120L 120GB 7200 rpm Maxtor DiamondMax Plus 9, Model 6Y160L0 160GB 7200rpm Seagate Barracuda ATA IV, ST380021A 80GB 7200rpm Seagate Barracuda ATA V, ST A 120GB 7200 rpm Seagate Barracuda Plus, ST A 160GB 7200 rpm Western Digital Caviar WD1200BB-00CAA1 120GB 7200rpm Western Digital Caviar WD2000BB-00DWA0 200GB 7200rpm 2

7 PANEL PRZEDNI Up Left Right MENU ENTER ZOOM SLOW REC POWER SELECT HDD HDD ALARM TIMER PLAY REC Full Down 1. Wymienna kieszeń do dysku HDD. Patrz str.46, dodatek 1 2. MENU Służy do wejścia / wyjścia z menu. 3. ENTER Służy do potwierdzania wyboru lub danych. 4. ZOOM Służy do powiększania wyświetlonego obrazu. 5. Służy do załączenia funkcji PIP (obraz w obrazie). 6. SLOW Służy do zwalniania szybkości odtwarzanego obrazu. 7. SELECT Służy do wyboru kamer (1~16) w pełno-ekranowym trybie. 8. Służy do wyboru wyświetlania w podziale 4-ekranowym 3

8 9. Służy do wyboru wyświetlania w podziale 7, 9, 10, 13-ekranowym 10. Służy do wyboru wyświetlania w podziale 16-ekranowym 11. DIODY LED Poszczególne diody informują o następujących sytuacjach: Dysk twardy jest zajęty Dysk twardy jest pełny ALARM: by wyłączyć diodę LED, patrz str.13 i ustaw funkcję CAMERA / ALARM na pozycję OFF (dla wszystkich kamer powinna być ustawiona na OFF.) TIMER: Kiedy ustawiony jest terminarz rejestracji i jest załączony PLAY: Rejestrator pracuje w trybie odtwarzania REC: Rejestrator pracuje w trybie nagrywania 12. KAMERA (1-16) Służy do wyboru poszczególnych kamer (1-16). 13. REC Służy do uruchomienia nagrywania - nagrywanie ręczne. 14. REW / LEFT REW: W trybie odtwarzania umożliwia wybranie szybkości odtwarzanych obrazów do tyłu. (Naciskaj REW by wybrać żądaną krotność odtwarzania: 1,2,4,8,16 razy). LEFT: W trybie programowania przesuwa kursor w lewo. 15. PLAY Służy do uruchomienia odtwarzania zarejestrowanych obrazów. 16. STOP / DOWN STOP: Służy do zatrzymania nagrywania / odtwarzania. DOWN: W trybie programowania przesuwa kursor w dół. 17. PAUSE / UP Pause: Służy do chwilowego wstrzymania odtwarzania (pauza). UP : W trybie programowania przesuwa kursor w górę. 18. FF / Right FF : W trybie odtwarzania umożliwia wybranie szybkości odtwarzanych obrazów do tyłu. (Naciskaj FF by wybrać żądaną krotność odtwarzania: 1,2,4,8,16 razy). Right : W trybie ustawień, działa jako przycisk "Right" (w prawo). 19. POWER Wyłącznik zasilania rejestratora. 4

9 PANEL TYLNY POWER Gniazdo zasilania służy do podłączenia zasilacza dostarczonego w zestawie. Należy używać -tylko oryginalnego zasilacza 2. PORT WEJŚCA / WYJŚCIA Umożliwia podłączenie zewnętrznej klawiatury lub innego urządzenia sterującego. Umożliwia podłączenie zewnętrznych urządzeń detekcyjnych i sygnalizacyjnych (wejścia / wyjścia alarmowe). 3. PRZEŁĄCZNIKI IMPEDANCJI 75 W/HI Jeżeli do wyjść przelotowych będą podłączone inne odbiorniki (monitory), ustaw przełącznik w pozycji HI. Jeżeli wyjścia przelotowe nie będą wykorzystane, ustaw przełącznik w pozycji 75Ω. 4. VIDEO INPUT (1-16) Wejścia Video Służą do podłączenia źródła sygnału Video - kamer. 5. LOOP (1-16) Wyjścia przelotowe Służą do dalszego przesłania sygnału Video z poszczególnych wejść do innych odbiorników (monitorów, dzielników, itp.). 6. AUDIO IN (1-4) Służą do podłączenia źródła sygnału Audio, np. z mikrofonów z przedwzmacniaczem. W celu rejestracji Audio, należy ustawić szybkość zapisu na 18klatek/sek (PAL) rejestrator ma 4 wejścia Audio, jednak nagrywanie może odbywać się tylko z jednego z nich. 7. AUDIO OUT (R/L) Wyjście sygnału audio należy podłączyć do monitora z torem Audio lub do oddzielnego wzmacniacza. W celu odtwarzania Audio, należy ustawić szybkość zapisu na 18klatek/sek (PAL) są to 2 wyjścia mono dla tego samego źródła. 8. MONITOR Wyjście do podłączenia monitora głównego. 9. CALL Wyjście do monitora dodatkowego (alarmowego). Na monitorze tym, pojawia się obraz przełączany w sekwencji lub w momencie detekcji ruchu / załączenia wejścia alarmowego. 10.LAN Wyjście LAN / ETHERNET (RJ45). Wykorzystywane do zdalnego podglądu obrazu przez sieć lub Internet. 5

10 Podstawowe operacje URUCHOMIENIE REJESTRATORA Przed uruchomieniem rejestratora, musi być zainstalowany minimum jeden dysk twardy. (Patrz: Dodatek 1). 1. Podłącz przewód zasilacza do rejestratora i podłącz go do zasilania. Na rejestratorze zapali się dioda LED w czerwonym kolorze, sygnalizując stan gotowości 2. Wciśnij przycisk POWER. Dioda LED zmieni się z czerwonego koloru na żółty, zapalą się również inne diody. Pojawi się napis HDD Detecting i system uruchomi się w ciągu 5 do 15 sekund. Po uruchomieniu dioda zapali się na zielono i zapalą się diody alarmu i zegara 3. Przed rozpoczęciem rejestracji, proszę ustawić zegar czasu rzeczywistego (patrz; strona.12). Uwaga: Gdy pojawi się hasło HDD not found, patrz Dodatek 1. Prawdopodobnie dysk nie został prawidłowo zainstalowany OBSŁUGA NAGRYWANIE Rejestrator oferuje różne tryby nagrywania: nagrywania według terminarza, ciągłe - ręczne, alarmowe, z detekcji ruchu. Jest możliwość ustawienia szybkości nagrywania i rozdzielczości. Możesz ustawić te opcje, wciskając MENU/RECORD przed rozpoczęciem nagrywania, patrz str. 13. Jeżeli w trybie nagrywania przypadkowo wyłączy się zasilanie, nagrane obrazy zostaną zachowane na dysku twardym. Po ponownym uruchomieniu systemu, rejestrator powróci do stanu sprzed zaniku zasilania. Na ekranie, wyświetli się data, czas, typ dysku, ilość pozostałego miejsca na dysku. Litera M przedstawia sposób nagrywania.(ow: rejestracja metodą nadpisywania) JAN 01 01:02:03 Uwaga: 1. Gdy dysk HDD zostanie zapełniony trybie nadpisywania, poprzednio nagrane M 032GB 080GB pliki będą zastąpione przez nowe. 2. XXGB po lewej stronie oznacza ilość miejsca na dysku głównym, a po prawej ilość miejsca dysku pomocniczego. 3. Jeżeli pozostała pojemność dysku wynosi 5GB, na 3 sekundy załączy się wewnętrzny brzęczyk. Taka sama sygnalizacja będzie przy pojemności 4GB, 3GB, 2GB i 1GB, Jeżeli nagrywanie jest w trybie nadpisywania, brzęczyk nie zostanie załączony. Nagrywanie może się odbywać w trzech trybach: alarmowym, zegarowym, ręcznym, z detekcji ruchu. 1. NAGRYWANIE W TRYBIE ALARMOWYM Nagrywanie odbywa się w wyniku pobudzenia jednego z wejść alarmowych. Sygnalizowane jest to zapaleniem się A na ekranie i symbolem dla danej kamery. 2. NAGRYWANIE Z TERMINARZA Nagrywanie odbywa się według zaprogramowanego terminarza i jest sygnalizowane literą T na ekranie. 3. NAGRYWANIE RĘCZNE Nagrywanie odbywa się w wyniku naciśnięcia klawisza REC i zaznaczone literą M na ekranie. 4. NAGRYWANIE Z DETEKCJI RUCHU Nagrywanie odbywa się w wyniku wykrycia ruchu przed kamerą. Sygnalizowane jest to zapaleniem się D na ekranie i symbolem dla danej kamery. 6

11 ODTWARZANIE Aby rozpocząć odtwarzanie zarejestrowanych obrazów, naciśnij przycisk PLAY. 1. SZYBKIE PRZEWIJANIE DO PRZODU (F.F.) i DO TYŁU (F.R.) Szybkość odtwarzania obrazów może być zmieniana. Naciśnij aby uzyskać 2-krotną szybkość odtwarzania do przodu. Kolejne naciskanie tego klawisza będzie zwiększało szybkość odtwarzania maksymalnie do 32X. Naciśnij aby uzyskać 2-krotną szybkość odtwarzania do tyłu. Kolejne naciskanie tego klawisza będzie zwiększało szybkość odtwarzania maksymalnie do 32X 2. WOLNE PRZEWIJANIE DO PRZODU (S.F.) & i DO TYŁU (S.R.) Istnieje możliwość zwolnienia odtwarzania do przodu i do tyłu. W trybie odtwarzania, naciśnij klawisz SLOW. Naciśnij aby uzyskać 1/2 szybkości odtwarzania do przodu. Kolejne naciśnięcie tego klawisza zmniejszy szybkość do 1/4X. I tak dalej aż do 1/32X. Naciśnij aby uzyskać 1/2 szybkości odtwarzania do tyłu. Kolejne naciśnięcie tego klawisza zmniejszy szybkość do 1/4X. I tak dalej aż do 1/32X. 3. WSTRZYMANIE (PAUZA) W momencie użycia tego przycisku, następuje zatrzymanie odtwarzania, a na ekranie pojawia się ostatnia odtworzona klatka. Po naciśnięciu przycisku PLAY, nastąpi kontynuacja odtwarzania. 4. ZATRZYMANIE Naciśnij STOP aby całkowicie zatrzymać odtwarzanie. W tym momencie na ekranie monitora pojawi się aktualny obraz z kamer. 5. PRZEGLĄDANIE POSZCZEGÓLNYCH KLATEK Opcja ta umożliwia ręczne przeglądanie obrazu metodą klatka po klatce. Uruchom odtwarzanie, następnie naciśnij PAUSE, zostanie wyświetlona klatka obrazu. Naciskaj aby wyświetlić następne klatki. Naciskaj aby wyświetlić poprzednie klatki. WYBÓR KAMERY 1 16 W TRYBIE PEŁNO-EKRANOWYM Aby wyświetlić obraz na monitorze głównym z danej kamery, naciśnij odpowiedni przycisk numeryczny 1~16. 7

12 Programowanie ustawień STRUKTURA MENU MENU SEARCH TIMER RECORD CAMERA SYSTEM EVENT NETWORK LAST RECORD DAY HDD OVERWRITE TITLE AUDIO INPUT SEVER IP FULL LIST START RECORD IPS DWELL INT AUDIBLE ALARM GATEWAY ALARM LIST END RECORD QUALITY Brightness / Contrast / Color EXT AUDIBLE ALARM NET MASK MOTION LIST QUALITY ALARM REC IPS ALARM MOTION AUDIBLE ALARM DNS TIME SEARCH IPS ALARM REC QUALITY RECORD ALARM DURATION WEB PORT TIMER ENABLE MOTION TRIGGER RECORD DWELL TIME RESET DEFAULT MESSAGE LATCH TITLE DISPLAY TIME DISPLAY TIME NEW PASSWORD CLEAR HDD SYSTEM RESET 8

13 WEJŚCIE DO MENU Menu służy do skonfigurowania wszystkich parametrów rejestratora Aby wejść do menu, wykonaj poniższe kroki: Naciśnij przycisk Menu. Zostanie wyświetlony następujący napis: Password: 0000 UWAGA : Fabryczne hasło to: Naciśnij ENTER aby wejść do menu. Jeżeli hasło jest inne niż fabryczne, aby je wprowadzić naciskaj klawisz Right / Left (w prawo / w lewo) aby przesuwać kursor i klawiszami Up / Down (góra / dół ) wybieraj cyfry hasła. Po naciśnięciu ENTER, na ekranie pojawi się lista menu. Jeżeli pojawi się napis Password Error, oznaczać to będzie że wprowadzone hasło nie jest prawidłowe. MENU GŁÓWNE W menu głównym, dostępnych je 7 pozycji: SEARCH Przeszukiwanie listy nagranych obrazów TIMER Programowanie terminarza rejestracji RECORD Ustawienia dla trybu nagrywania CAMERA Ustawienia dla kamer SYSTEM Ustawienia systemowe EVENT Lista zdarzeń NETWORK------Ustawienia sieci LAN (MENU) SEARCH TIMER RECORD CAMERA SYSTEM EVENT NETWORK Klawisze wykorzystywane do obsługi MENU:: Up i Down : przewija listę menu w gorę lub w dół. Wybrana pozycja jest podświetlana Left i Right : Przesuwa kursor w lewą lub prawą stronę ekranu ENTER : Wejście do podpunktu MENU lub modyfikacja wybranej opcji MENU : Zatwierdzenie ustawienia / wyjście z podpunktu MENU / wyjście z MENU 9

14 OPCJE MENU SYSTEM 1. AUDIO INPUT (Wejścia Audio) Wybór 1 z 4 kanałów Audio do nagrywania (do nagrywania można wybrać tylko 1 kanał). 2. INT AUDIBLE ALARM (Sygnalizacja wewnętrznego alarmu) Jeżeli opcja jest załączona, wewnętrzny alarm będzie sygnalizowany wewnętrznym brzęczykiem. 3. EXT AUDIBLE ALARM (Sygnalizacja zewnętrznego alarmu) Jeżeli opcja jest załączona, zewnętrzny alarm będzie sygnalizowany wewnętrznym brzęczykiem. (MENU) SEARCH TIMER RECORD CAMERA SYSTEM EVENT NETWORK 4. MOTION AUDIBLE ALARM (Sygnalizacja detekcji ruchu) Jeżeli opcja jest załączona, detekcja ruchu będzie sygnalizowana wewnętrznym brzęczykiem 5. ALARM DURATION (Czas alarmu) Służy do ustawienia czasu, przez który będzie załączony brzęczyk w momencie powstania alarmu. Domyślne ustawienie: 10 sekund. Możliwe opcje: 10, 15, 20, 30 sekund, 1. 2, 3, 5, 10, 15, 30 minut, zawsze załączony 6. DWELL TIME (Czas sekwencji) Opcja ta służy do ustawienia czasu przełączania ekranów na monitorze dodatkowym (CALL). 7. MESSAGE LATCH (Zatrzaskiwanie komunikatów) Opcja ta służy do zdefiniowania, czy komunikaty rejestratora mają być wyłączane po 10 sekundach, czy będą palić się bez przerwy. Jeżeli opcja jest w pozycji NO, komunikaty wyłączane są po 10 sekundach. (SYSTEM) AUDIO INPUT : 1 INT AUDIBLE ALARM : ON EXT AUDIBLE ALARM : ON MOTION AUDIBLE ALARM : ON ALARM DURATION : 10 SEC DWELL TIME : 02 SEC MESSAGE LATCH : NO TITLE DISPLAY :ON TIME DISPLAY : Y/M/D 2003-JAN-02(THU) 17:37:09 NEW PASSWORD : XXXX CLEAR HDD : NO SYSTEM RESET : NO UWAGA : Komunikaty zaniku sygnału Video, alarmu i detekcji ruchu zapalane są zawsze na czas alarmu. 8. TITLE DISPLAY (Wyświetlanie opisów kamer) Opcja ta definiuje, czy na ekranie będą wyświetlane opisy kamer: ON - załączone, OFF - wyłączone. 9. TIME DISPLAY (Wyświetlanie daty i czasu) Opcja ta służy do wyboru formatu wyświetlania daty. 10. Aktualny czas i data Opcja ta służy do ustawiania aktualnego czasu i daty. 10

15 11. NEW PASSWORD : XXXX (Nowe hasło) Opcja ta służy do ustawiania nowego hasła systemowego. (Fabrycznie: 0000) 12. CLEAR HDD (Kasowanie dysku) Opcja umożliwia skasowanie wszystkich danych na dysku głównym lub dodatkowym. W trakcie próby skasowania danych pojawi się dodatkowy komunikat zabezpieczający (patrz: obok). Jeżeli chcesz wykasować dysk naciśnij, jeżeli nie chcesz kasować, naciśnij. ALL DATA IN HDD WILL BE CLEARED 13. SYSTEM RESET (Resetowanie ustawień) ARE YOU SURE? Opcja ta służy do przywrócenia wszystkich ustawień menu do wartości fabrycznych. ( : NO : YES ) SEARCH - Wyszukiwanie Po wybraniu pozycji SEARCH, naciśnij ENTER aby przejść do wyszukiwania zapisów. 1. LAST RECORD (Ostatni zapis) Wyświetla ostatnie zarejestrowane zdarzenie wizyjne. 2. FULL LIST (Pełna lista) Wyświetla listę wszystkich zdarzeń wizyjnych na dysku. Dodatkowych informacji dostarczają litery na początku i końcu każdego wiersza. D : Nagranie z detekcji ruchu M : Nagrywanie załączone ręcznie A : Nagranie w wyniku pobudzenia wejścia alarmowego T : Nagrywanie załączone przez terminarz M-HDD : Zapis wykonany na głównym dysku S-HDD : Zapis wykonany na dodatkowym dysku 3. ALARM LIST (Lista alarmów) Wyświetla listę wszystkich zdarzeń alarmowych. UWAGA: Jeżeli nie zarejestrowano żadnych zdarzeń alarmowych zostanie wyświetlony napis EMPTY. (MENU) SEARCH TIMER RECORD CAMERA SYSTEM EVENT NETWORK M 2002-JAN-01 02:32:03 M-HDD M 2002-JAN-03 01:02:03 M-HDD A 2002-JAN-05 21:12:24 M-HDD T 2002-JAN-12 12:57:38 M-HDD D 2002-JAN-13 16:16:39 S-HDD M 2002-JAN-15 23:55:23 S-HDD T 2002-JAN-22 18:22:13 M-HDD D 2002-JAN-25 12:52:03 S-HDD : PAGE UP : PAGE DOWN 4. MOTION LIST (lista detekcji ruchu) Wyświetla listę zdarzeń z detekcji ruchu. 5. TIME SEARCH (Wyszukiwanie według daty) Wyszukiwanie zarejestrowanych zdarzeń według daty i czasu. (SEARCH) LAST RECORD FULL LIST ALARM LIST MOTION LIST TIME SEARCH 11

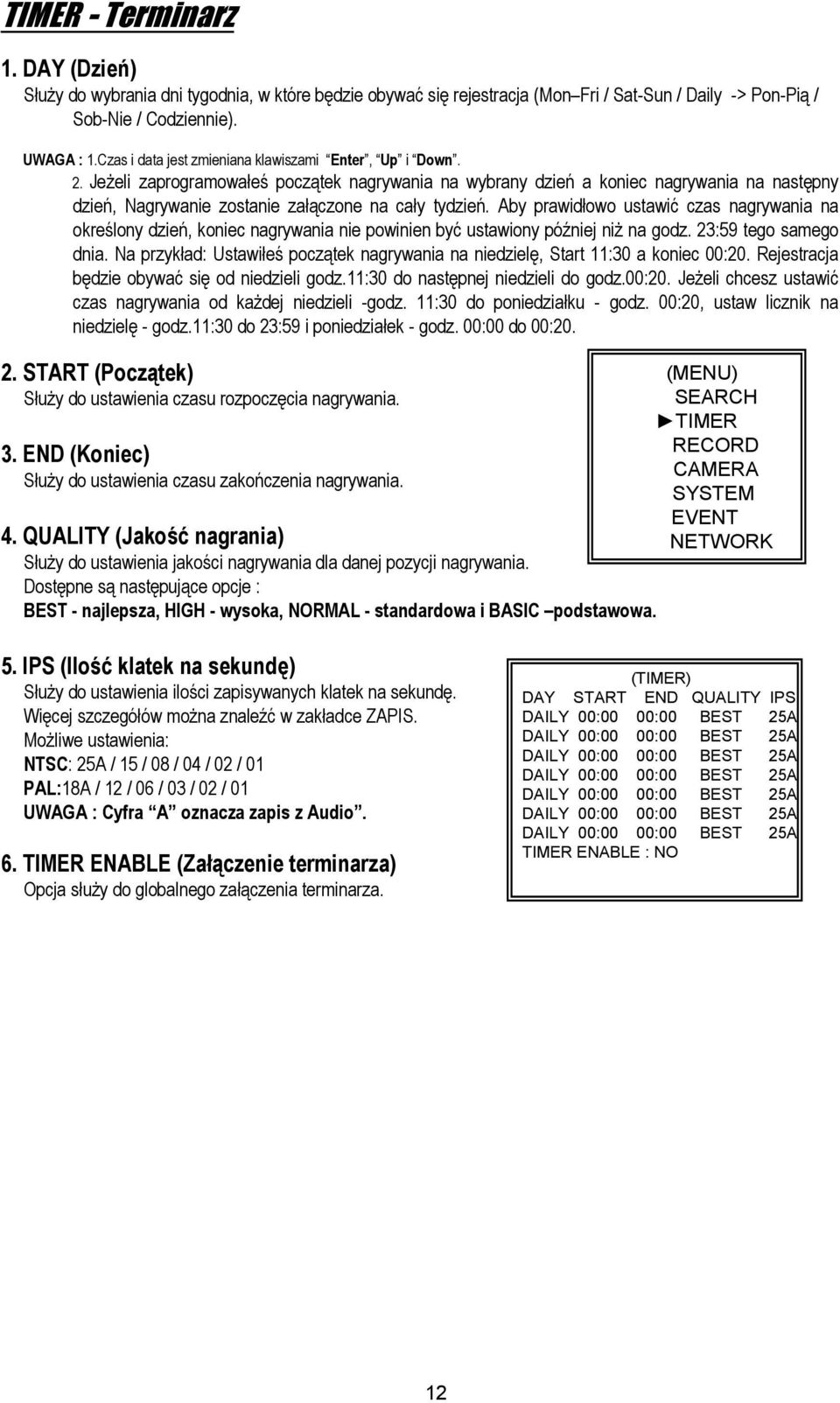

16 TIMER - Terminarz 1. DAY (Dzień) Służy do wybrania dni tygodnia, w które będzie obywać się rejestracja (Mon Fri / Sat-Sun / Daily -> Pon-Pią / Sob-Nie / Codziennie). UWAGA : 1.Czas i data jest zmieniana klawiszami Enter, Up i Down. 2. Jeżeli zaprogramowałeś początek nagrywania na wybrany dzień a koniec nagrywania na następny dzień, Nagrywanie zostanie załączone na cały tydzień. Aby prawidłowo ustawić czas nagrywania na określony dzień, koniec nagrywania nie powinien być ustawiony później niż na godz. 23:59 tego samego dnia. Na przykład: Ustawiłeś początek nagrywania na niedzielę, Start 11:30 a koniec 00:20. Rejestracja będzie obywać się od niedzieli godz.11:30 do następnej niedzieli do godz.00:20. Jeżeli chcesz ustawić czas nagrywania od każdej niedzieli -godz. 11:30 do poniedziałku - godz. 00:20, ustaw licznik na niedzielę - godz.11:30 do 23:59 i poniedziałek - godz. 00:00 do 00: START (Początek) Służy do ustawienia czasu rozpoczęcia nagrywania. 3. END (Koniec) Służy do ustawienia czasu zakończenia nagrywania. 4. QUALITY (Jakość nagrania) Służy do ustawienia jakości nagrywania dla danej pozycji nagrywania. Dostępne są następujące opcje : BEST - najlepsza, HIGH - wysoka, NORMAL - standardowa i BASIC podstawowa. 5. IPS (Ilość klatek na sekundę) Służy do ustawienia ilości zapisywanych klatek na sekundę. Więcej szczegółów można znaleźć w zakładce ZAPIS. Możliwe ustawienia: NTSC: 25A / 15 / 08 / 04 / 02 / 01 PAL:18A / 12 / 06 / 03 / 02 / 01 UWAGA : Cyfra A oznacza zapis z Audio. 6. TIMER ENABLE (Załączenie terminarza) Opcja służy do globalnego załączenia terminarza. (MENU) SEARCH TIMER RECORD CAMERA SYSTEM EVENT NETWORK (TIMER) DAY START END QUALITY IPS DAILY 00:00 00:00 BEST 25A DAILY 00:00 00:00 BEST 25A DAILY 00:00 00:00 BEST 25A DAILY 00:00 00:00 BEST 25A DAILY 00:00 00:00 BEST 25A DAILY 00:00 00:00 BEST 25A DAILY 00:00 00:00 BEST 25A TIMER ENABLE : NO 12

17 RECORD- Zapis 1. HDD OVERWRITE (Nadpisywanie dysku) Jeżeli chcesz załączyć funkcję nadpisywania na dysku, wybierz YES. UWAGA : W momencie zapełnienia się dysku w trybie nadpisywania, najstarsze zapisy będą zastąpione przez najnowsze. 2. RECORDING IPS (Ilość zapisywanych klatek) Opcja ta służy do ustawienia ilości rejestrowanych klatek na sekundę Jest to ilość dla wszystkich kamer, Możliwe opcje to: NTSC 25A PAL 18A UWAGA : A oznacza rejestrację z Audio. 3. RECORDING QUALITY (Jakość zapisu) BEST-najlepsza, HIGH-wysoka, NORMAL-normalna i BASIC-podstawowa. (MENU) SEARCH TIMER RECORD CAMERA SYSTEM EVENT NETWORK (RECORD) HDD OVERWRITE: NO RECORD IPS: 25A RECORD QUALITY : NORMAL ALARM REC IPS: 25A ALARM REC QUALITY : HIGH MOTION TRIGGER RECORD: ON 4. ALARM REC IPS (Ilość zapisywanych klatek w alarmie) Opcja ta służy do ustawienia ilości rejestrowanych klatek na sekundę w momencie alarmu. Możliwe opcje to : NTSC 25A PAL 18A UWAGA : A oznacza rejestrację z Audio. 5. ALARM REC QUALITY (Jakość zapisu w alarmie) Ustawienie jakości zapisu w alarmie: BEST-najlepsza, HIGH-wysoka, NORMAL-normalna i BASIC-podstawowa. 6. MOTION TRIGGER RECORDING (Zapis z detekcji ruchu) Używany wraz opcją detekcji ruchu (Patrz: Strona.15, USTAWIENIA DETEKCJI RUCHU), 1. Jeżeli ustawiony na ON, w momencie wykrycia ruchu rejestrator automatycznie rozpoczyna rejestrację o parametrach ustawionych powyżej. Na ekranie pojawia się symbol oraz litera D. Po zaniku ruchu rejestracja jest zatrzymywana. UWAGA: Czas rzeczywistego zapisu będzie zależał od ustawionego czasu alarmu (Patrz.Strona 10, ALARM DURATION) i czasu rzeczywistego ruchu przed kamerą. Na przykład, jeżeli czas alarmu ustawiony jest na 1 minutę, wykrycie ruchy o godz. 9:00:00 spowoduje zapis do godz. 9:01:00. Jeżeli o godz. 9:00:40 powstanie kolejna detekcja, zarejestrowany zapis będzie do godz. 9:01:40. Maksymalny czas zapisu w ty przypadku wyniesie 00:01: Jeżeli ustawiony na OFF : Detekcja ruchu będzie tylko powodować zmianę parametrów nagrywania na czas detekcji w momencie gdy nagrywanie jest uruchomione ręcznie. Na monitorze będzie pojawiał się symbol oraz litera M. CAMERA Ustawienie kamer 1. TITLE (Opisy kamer) W tym miejscu można wprowadzić opisy kamer, składające się maksymalne z 6 znaków każda. 2. DWELL (Sekwencja) Opcja te definiuje, czy dana kamera ma być wyświetlana w sekwencji na monitorze dodatkowym. Aby załączyć, ustaw na ON. 3. (Jaskrawość) / (Kontrast) / (Kolor) Służą do ustawienia parametrów obrazu dla każdej kamery. Zakres regulacji wynosi 0 do 9. (MENU) SEARCH TIMER RECORD CAMERA SYSTEM EVENT NETWORK 4. ALARM (Polaryzacja wejścia alarmowego) Służy do ustawienia polaryzacji wejść alarmowych dla każdej kamery: LOW / OFF / HIGH (Masa,Wył,Wysoki TTL) 5. RECORD (Ustawienia zapisu) Opcja ta definiuje działanie zapisu w momencie aktywacji wejść alarmowych : EVENT : W momencie aktywacji jakiegoś wejścia, następuje częstsze nagrywanie klatek dla przydzielonej mu kamery. Na przykład : gdy aktywne jest wejście dla kamery 1, zapis będzie odbywał się w sekwencji NORMAL : W momencie aktywacji jakiegoś wejścia parametry zapisu nie są zmieniane. OFF : wyjście nie jest aktywne zapis nie będzie załączany. 13

18 NETWORK Ustawienia sieci Naciskaj aby przesuwać kursor. Naciskaj + - aby zmieniać cyfry. Naciśnij MENU aby zatwierdzić zmiany / wyjść z menu. (MENU) SEARCH TIMER RECORD CAMERA SYSTEM EVENT NETWORK Ustaw parametry IP ADDRESS (adres IP), GATEWAY (bramę sieciową), NET MASK (maskę podsieci), DNS (serwer DNS) i PORT. Jeżeli ustawisz YES dla opcji RESET DEFAULT, ustawienia sieci zostaną ustawione na domyślne. (NETWORK) SERVER IP GATEWAY NET MASK DNS WEB PORT RESET DEFAULT NO 14

19 DETEKCJA RUCHU USTAWIENIA DETEKCJI RUCHU 1. Naciśnij MENU do głównego menu, następnie wybierz pozycję CAMERA. 2. Naciśnij dwukrotnie ENTER aby wejść do ustawień detekcji ruchu. 3. Każdy ekran wyświetla obraz z kamery z nałożonymi maskami detekcji (patrz: Rys 1). Możesz używać klawiszy Left lub Right, Up lub Down aby załączać / wyłączać poszczególne pola detekcji. 4. Każde z pól może być załączone lub wyłączone indywidualnie. Do wykonania ustawień używaj klawiszy na przednim panelu: Naciśnij ENTER aby potwierdzić wybór kamery Naciśnij ENTER aby wejść do edycji detekcji ruchu Góra przesuwa kursor o jeden wiersz do góry. Dół -- przesuwa kursor o jeden wiersz w dół. W lewo -- przesuwa kursor o jedną kolumnę w lewo. W prawo -- przesuwa kursor o jedną kolumnę w prawo. Naciśnij ENTER aby załączyć pole detekcji i naciśnij ponownie ENTER aby wyłączyć pole detekcji. (Rysunek 1-1) Zoom załącza i wyłącza wszystkie pola detekcji w wybranym wierszu (Rysunek 1-2) PIP załącza i wyłącza wszystkie pola detekcji na ekranie. (Rysunek 1-3) 5. Klawisza SLOW i REC służą do regulacji czułości detekcji w zakresie od 000 do 255. Domyślne ustawienie to 32. UWAGA : Ustawienie oznacza poziom zmian jaskrawości i ruchu na ekranie. Niższa wartość (np. 001) oznacza wyższą czułość na zmiany ruchu i jaskrawości. Wyższa wartość (np. 255) oznacza niższą czułość dla tych zmian. Poziom czułości należy dostosować do warunków, które występują na obserwowanym obszarze. UWAGA : Gdy detekcja ruchu jest załączona, może być wykorzystywana do automatycznego załączania rejestracji. Detekcja. ruchu będzie powodowała rejestrację z zaprogramowanymi parametrami nagrywania alarmowego. Jeżeli jest nagrywanie zostało załączone ręcznie, będzie zmieniać parametry rejestrowanego obrazu i przyspieszać przechwytywanie obrazów dla aktywowanych kamer. Dodatkowo na ekranie monitora głównego będzie pojawiał się symbol Na przykład : Jeżeli detekcja nastąpiła dla kamery 1, rejestracja obrazu z niej będzie odbywać się z większą ilością klatek/sek. Multiplexowanie będzie następujące 1-sza, 2-ga, 1-sza, 3-cia, 1-sza, 16-ta. W oknie dla kamery 1 pojawi się symbol. Jeżeli detekcja nastąpi dla kamery 2 i 3, multiplexowanie będzie obywać się następująco: 1sza, 2=ga, 3-cia, 2-ga, 2-ga, 3-cia, 3-cia, 2-ga, 3-cia, 4-ta, 2-ga, 3-cia i tak dalej. Na ekranie dla kamery 2 i 3 pojawi się symbol na czas ustawionego alarmu (Czas alarmu). 15

20 Rysunek 1 USTAWIANIE DETEKCJI RUCHU Rysunek 1-1 USTAWIANIE DETEKCJI RUCHU 1~ Rysunek 1-2 USTAWIANIE DETEKCJI RUCHU -- LINIA Rysunek 1-3 USTAWIANIE DETEKCJI RUCHU -- WSZYSTKO EVENT - Zdarzenia Na ekranie jednocześnie może być wyświetlonych maksymalnie 16 zdarzeń. Naciskaj lub aby przełączać kolejne strony lub naciśnij + aby wykasować zdarzenia. M-HDD WARNING: Dysk główny (Master) może być uszkodzony. M-HDD LOSS: Nie znaleziono dysku głównego (Master). M-HDD ERROR: Dysk główny (Master) zawiera błędy. S-HDD WARNING: Dysk dodatkowy (Slave) może być uszkodzony. S-HDD LOSS: Dysk dodatkowy (Slave) zawiera błędy. S-HDD ERROR: Dysk dodatkowy (Slave) zawiera błędy. HDD FULL: Dysk jest zapełniony SYSTEM ERROR: Błąd systemu VLOSS: Kamera: 2 Brak sygnału Video ALARM: Kamera: 3 Aktywacja wejścia alarmowego POWER RESTORE : Powrót zasilania (MENU) SEARCH TIMER RECORD CAMERA SYSTEM EVENT NETWORK M HDD WARNING 2002-JAN-01 03:00:00 M HDD LOSS 2002-JAN-01 03:00:00 M HDD ERROR 2002-JAN-01 03:00:00 S HDD WARNING 2002-JAN-01 03:00:00 HDD FULL 2002-JAN-01 03:00:00 SYSTEM ERROR 2002-JAN-01 03:00: VLOSS 2002-JAN-01 03:00: ALARM 2002-JAN-01 03:00:00 : PAGE UP : PAGE DOWN + : CLEAR 16

21 Ustawienia sieci PODŁĄCZENIE URZĄDZEŃ Bezpośrednie połączenie z komputerem KAMERA KOMPUTER PC MONITOR PODŁĄCZENIE PRZEZ INTERNET KAMERA KOMPUTER PC MONITOR 17

22 STAŁY ADRES IP KROK: Instalacja oprogramowania 1.Włóż załączoną płytę CD do napędu, rozpocznie się automatyczna instalacja programu. 2. Naciśnij Next. 3.Wybierz katalog, w którym chcesz zainstalować program i naciśnij Next. 18
