Oczyszczanie ścieków w reaktorach BPR z całkowitą redukcją osadu nadmiernego

Transkrypt

1 Oczyszczanie ścieków w reaktorach BPR z całkowitą redukcją osadu nadmiernego Osad nadmierny jest niewygodnym problemem dla zarządów oczyszczalni i społeczeństwa. Jak dotąd nie sprecyzowano powszechnie akceptowalnej metody ich unieszkodliwiania i zagospodarowywania. Dlatego też, Eko- Technika oferuje skuteczny sposób na pozbycie się tego zbędnego balastu już na poziomie procesów technologicznych. Proponujemy innowacyjne rozwiązanie, które gwarantuje redukcję aktywnego osadu razy większą niż tradycyjne technologie. Tak doskonałe efekty mogą Państwo osiągnąć dzięki BR-Process w oczyszczalniach BioTopePlus firmy Aquaslat. Jest to łatwy do prowadzenia proces biologicznego oczyszczania ścieków oparty na dwóch rozwiązaniach patentowych: mieszania biomasy i systemu napowietrzania. Kluczem do sukcesu jest precyzyjna aplikacja łańcucha pokarmowego w reaktorze BPR i ukształtowanie idealnych warunków do rozwoju biomasy. System funkcjonuje w różnych warunkach i zachowuje równowagę dzięki: Fot.1. Bioreactor BPR 150, Israel, Sde-Boker 1) Dostarczaniu bakteriom tlenu; 2) Utrzymywaniu minimalnych warunków do przeżycia bakterii; 3) Ochronie bakterii przed nagłymi zmianami czynników środowiskowych; 4) Zapewnieniu wystarczającego kontaktu powietrza pomiędzy oczyszczoną wodą i mikroorganizmami. 5) Zapobieganiu zatykaniu powierzchni pracującej. Zasada działania polega na ciągłym rozwoju mikroorganizmów na złożu fluidalnym, w których optymalne warunki środowiska korespondują z hydrobiontami. Zespół szczególnie aktywnych mikroorganizmów jest sukcesywnie podmieniany przez inny. Katabolizm i asymilacja organicznych substratów jest osiągana przez integrację różnych typów mikroorganizmów. Dzięki temu w ekosystemie bioreaktora powstają zależności troficzne i zachodzą naturalne procesy oczyszczania ścieków z całkowitą redukcją osadu. Główne zalety metody BioTopePlus: 1) Redukcja osadu nadmiernego razy większa niż w tradycyjnych metodach; 2) Szerokie możliwości zastosowanie dla ścieków przemysłowych, gospodarczych, rolniczych o różnych przepływach: małych od 100m 3 /d do 1000m 3 /d i większych; 3) Wykluczenie dodatkowego systemu sedymentacji i klarowania; 4) Wykluczenie recyrkulacji osadu czynnego; 5) Skrócony czas oczyszczania ścieków; 6) Wykluczenie systemu regeneracji, który jest używany w celu pobudzenia nośników bakterii. 7) Nitryfikacja, denitryfikacja i stabilizacja jest realizowana na nośniku obojętnym, który umożliwia dodatkowe oczyszczanie do usunięcia składników pokarmowych ze ścieków; 8) Pełna automatyzacja; 9) Odporność na wahania ładunków zanieczyszczeń dopływających ścieków; 10) Gwarancja wysokiego standardu efektów oczyszczania; 11) Prostota działania i długowieczność; 12) Wyeliminowanie odoru. Ponadto instalacja oczyszczalni jest prosta i tańsza w porównaniu do oczyszczalni o współmiernej wydajności, eksploatacja nie wymaga stosowania środków chemicznych. System działa niezawodnie bez potrzeby konserwacji i czyszczenia membran, a pozyskane parametry fizykochemiczne oczyszczonych ścieków są zgodne z normą, a nawet lepsze. 1

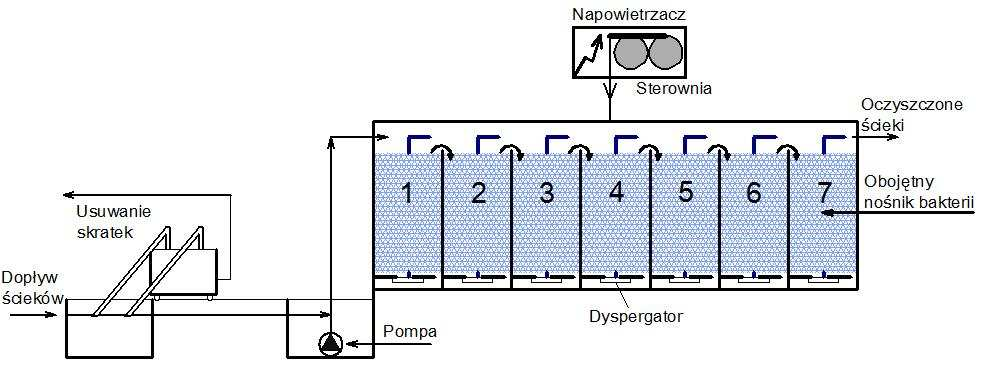

2 Schemat reaktora BPR złożonego z siedmiu sekcji: W tym przypadku każda sekcja obejmuje 1/7 pojemności pracującej bioreaktora, a czas oczyszczania w każdej sekcji wynosi około 1,7 h. Typowe ścieki komunalne mają wskaźniki: BZT 5 = 300 mg/l, ChZT = 500 mg/l, zawiesina = 250 mg/l, NH 4 = 50 mg/l po wstępnym oczyszczaniu przez cedzenie (max. wielkość otworów sita 0,5m). W kolejnych sekcjach zachodzi proces oczyszczania: Sekcja 1 - koncentracja biomasy wynosi około 20 g/l: g/l zanieczyszczenia są unieruchamiane na nośniku obojętnym (Im), i 2-3 g/l są przyjmowane przez zawieszone ścieki (S). W tej sekcji, BZT 5 jest redukowane do 170 mg/l, ChZT do 330 mg/l, NH 4 do 38 mg/l. Sekcja 2 - koncentracja osadu biomasy wynosi około 15 g/l (13-14 g/l Im, 1-2 S), substancje zanieczyszczające są dalej redukowane do 90 mg/l dla BZT 5, 190 mg/l dla ChZT i 25 dla NH 4. Sekcja 3 - koncentracja biomasy wynosi około 10 g/l (9 g/l Im, 1 g/l S) i BZT 5 jest redukowane do 60 mg/l, CHZT do 100 mg/l i NH 4 do 25 mg/l. Sekcja 4 - występuje bardziej intensywna nitryfikacja, za rozpuszczonego tlenu nie mniej niż 2-5 mg/l. Koncentracja biomasy wynosi około 5 g/l (5 g/l Im, 0.5 g/l S), BZT 5 jest zredukowane do 30 mg/l, ChZT do 70 mg/l; i NH 4 do 12 mg/l. Sekcja 5 - koncentracja zawieszonych mikroorganizmów około 0.2 g/l, przyłączone mikroorganizmy około 2 g/l, BZT 5 zredukowane do 15 mg/l, ChZT do 50 mg/l i NH 4 do 8 mg/l. Sekcja 6 i 7 - głębokie oczyszczanie ścieków, BZT 5, ChZT i NH 4 jest redukowane kolejno do 5 mg/l; 30 mg/l, i 0.5 mg/l. Całkowite oczyszczenie jest realizowane w ciągu 12 godzin. Jakość oczyszczonych ścieków sanitarnych w bioreaktorze na wylocie odpowiada standardom wody: BZT5-5 mg/l; zawiesina - 5 mg/l; ChZT - 30 mg/l; NH3 < 0.5 mg/l. Ilość nadmiernego osadu na wylocie z bioreaktora jest redukowana krotnie (w zależności od BZT 5, zawiesiny, stężenia ChZT na wejściu). Osad nadmierny jest całkowicie eliminowany! 2

3 Tabela 1. Zmiany stężeń wskaźników w kolejnych etapach procesu BioTopePlus Biomasa BZT 5 ChZT NH 4 NO 3 Sekcja Im SS g/l g/l mg/l 0, , , , , ,5 0, , ,1 0, ,8 0, , ,5 2 Zmiany stężenia biomasy (g/l) i zawiesiny ogólne w procesie BioTopePlus

4 800 Zmiany stężenia BZT5 (g/l) i ChZT (g/l) w proc BioTopePlus Tabela 2. Wyniki analiz oczyszczonych ścieków w procesie BioTopePlus w zestawieniu z wartościami dopuszczalnymi. Wyniki analiz po oczyszczaniu ścieków w oczyszczalniach BioTopePlus Wartości dopuszczalne BZT 5 mg/l zawiesina ogólna mg/l ChZT mg/l

5 Wyniki analiz świadczą o wysokiej jakości oczyszczonych ścieków w technologii BioTopePlus. Oferujemy Państwu przełomowe rozwiązanie w dziedzinie oczyszczania ścieków. Dotąd żadna z istniejących metod nie przyniosła tak zadowalających efektów. Technologia BioTopePlus jest bezkonkurencyjna. Jako jedyna zapewnia całkowitą redukcję osadu nadmiernego. Gwarantujemy Państwu, że BioTopePlus to funkcjonalność, niezawodność i jakość w jednym. Prosty sposób na rozwiązanie uciążliwego problemu, a wszystko to dzięki umiejętnemu wyważeniu naturalnych procesów biochemicznych. Tabela 3. Typy reaktorów BPR Typ bioreaktora Liczba mieszkańców RLM Przepływ m 3 /dzień ilość sekcji energia kw wymagana powierzchnia szerokość x długość Bioreaktor x dł. x wys. szer. BPR ,5 5 x 4 stal 2,4 x 12 x 2,7 BPR x 14 stal 2 x (2,4 x 12 x 2,7) BPR x 12 beton 12,5 x 7,7 x 2,7 BPR x21 beton 12,5 x 11,3 x 3 BPR x 25 beton 12,5 x 15 x 3 BPR x 40 beton 12,5 x 30 x 3 BPR lub x 60 lub 32 x 35 beton 12 x 47 x 3 lub 24 x 24 x 3 5

6 Tabela 4. Eksploatacja Artykuł jednostka BPR BPR BPR BPR BPR BPR BPR Zużycie energii kw/m 3 0,82 0,72 0,66 0,65 0,62 0,6 0,6 zużycie wody w miesiącu m eksploatacja godziny w i robocizna miesiącu usuwanie skratek kg/ miesiąc usuwanie osadu Przedstawiciel: Eko-technika sc Brzezinka Rudawa mail: ekotechnika.zawadzki@gmail.com Tel , t. kom
