1 r. GRANULACJA OSADÓW W TEMPERATURZE 140 O C

2

3 * Firma TUZAL Sp. z o.o. jako współautor i koordynator międzynarodowego Projektu pt.: SOILSTABSORBENT w programie europejskim EUREKA, Numer Projektu: E! 2695, wdrożyła na skalę przemysłową metodę ORTWED granulacji osadów ściekowych. * Projektuje oczyszczalnie ścieków komunalnych i przemysłowych, w szczególności stacje przetwarzania osadów i hermetyzację.

4

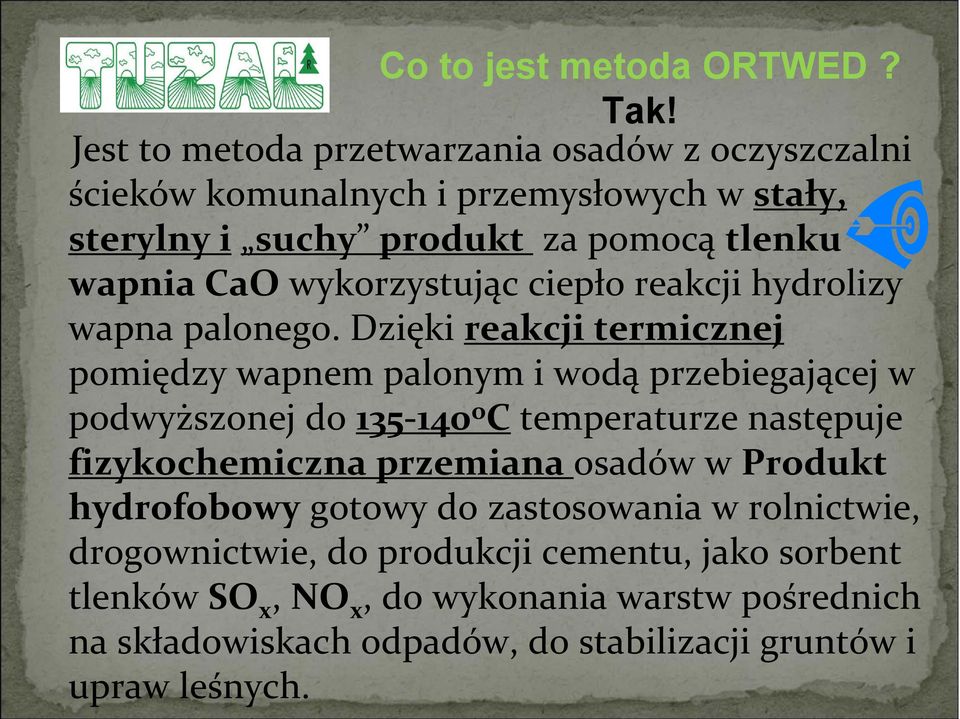

5 Co to jest metoda ORTWED? Tak! Jest to metoda przetwarzania osadów z oczyszczalni ścieków komunalnych i przemysłowych w stały, sterylny i suchy produkt za pomocą tlenku wapnia CaO wykorzystując ciepło reakcji hydrolizy wapna palonego. Dzięki reakcji termicznej pomiędzy wapnem palonym i wodą przebiegającej w podwyższonej do o C temperaturze następuje fizykochemiczna przemiana osadów w Produkt hydrofobowy gotowy do zastosowania w rolnictwie, drogownictwie, do produkcji cementu, jako sorbent tlenków SO x, NO x, do wykonania warstw pośrednich na składowiskach odpadów, do stabilizacji gruntów i upraw leśnych.

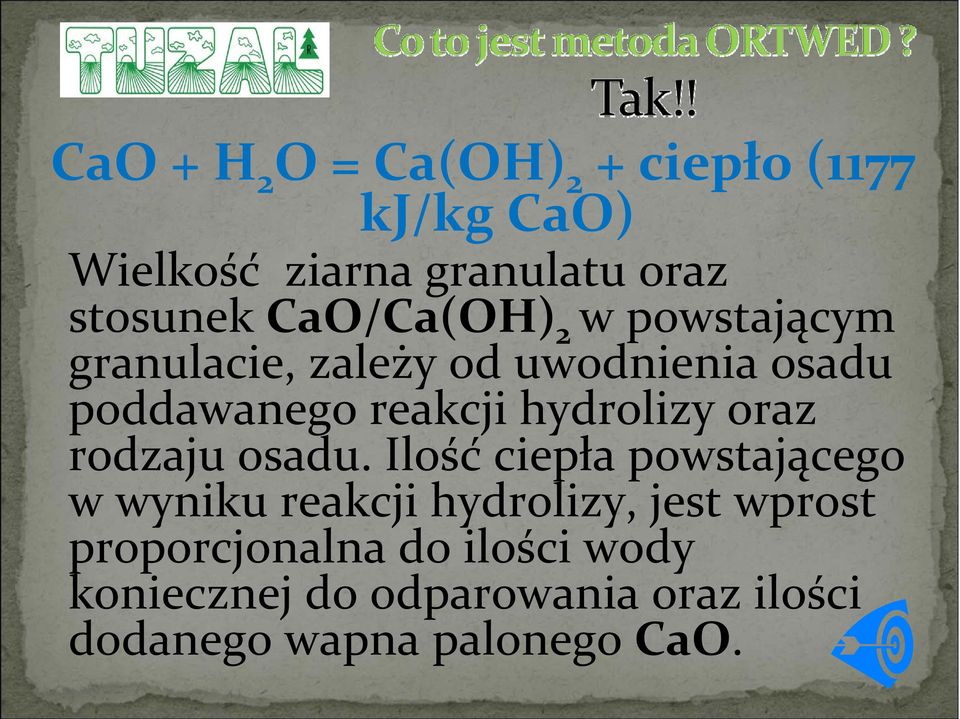

6 CaO + H 2 O = Ca(OH) 2 + ciepło (1177 kj/kg CaO) Wielkość ziarna granulatu oraz stosunek CaO/Ca(OH) 2 w powstającym granulacie, zależy od uwodnienia osadu poddawanego reakcji hydrolizy oraz rodzaju osadu. Ilość ciepła powstającego w wyniku reakcji hydrolizy, jest wprost proporcjonalna do ilości wody koniecznej do odparowania oraz ilości dodanego wapna palonego CaO.

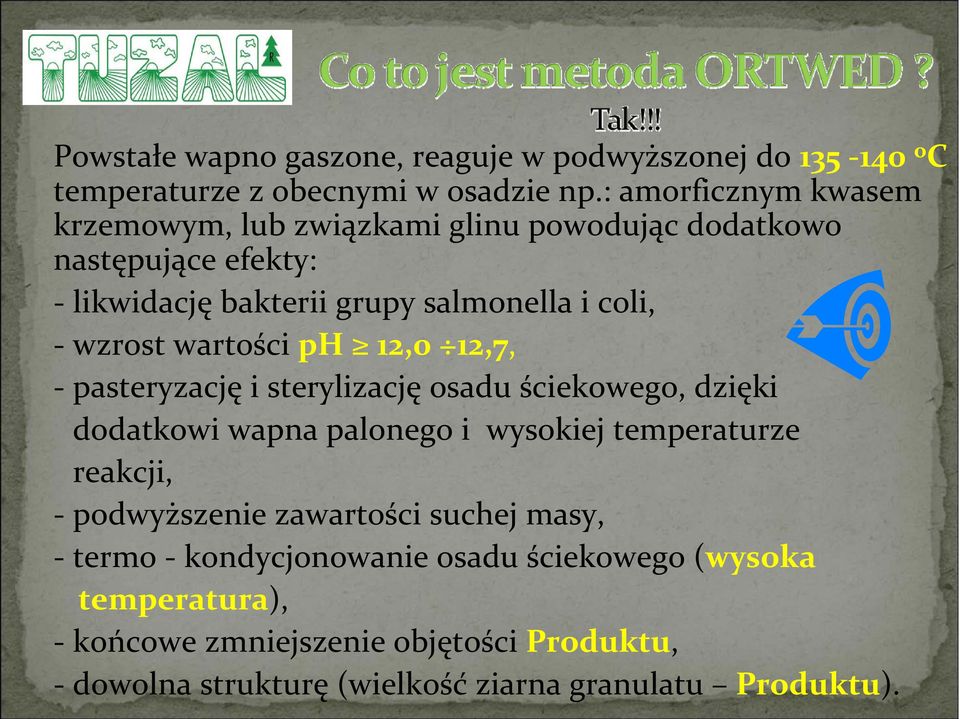

7 Powstałe wapno gaszone, reaguje w podwyższonej do o C temperaturze z obecnymi w osadzie np.: amorficznym kwasem krzemowym, lub związkami glinu powodując dodatkowo następujące efekty: likwidację bakterii grupy salmonella i coli, wzrost wartości ph 12,0 12,7, pasteryzację i sterylizację osadu ściekowego, dzięki dodatkowi wapna palonego i wysokiej temperaturze reakcji, podwyższenie zawartości suchej masy, termo kondycjonowanie osadu ściekowego (wysoka temperatura), końcowe zmniejszenie objętości Produktu, dowolna strukturę (wielkość ziarna granulatu Produktu).

8 W trakcie termo kondycjonowania osadu następuje denaturacja białek oraz zmiana ich struktury. Jest to rodzaj szybkowaru. Wynikiem tego jest znaczne zmniejszenie oporu właściwego i łatwe odwadnianie osadu. Jest to też nie chemiczna metoda poprawiania odwadnialności osadu. Proces ten zapewnia pełną dezynfekcję osadu.

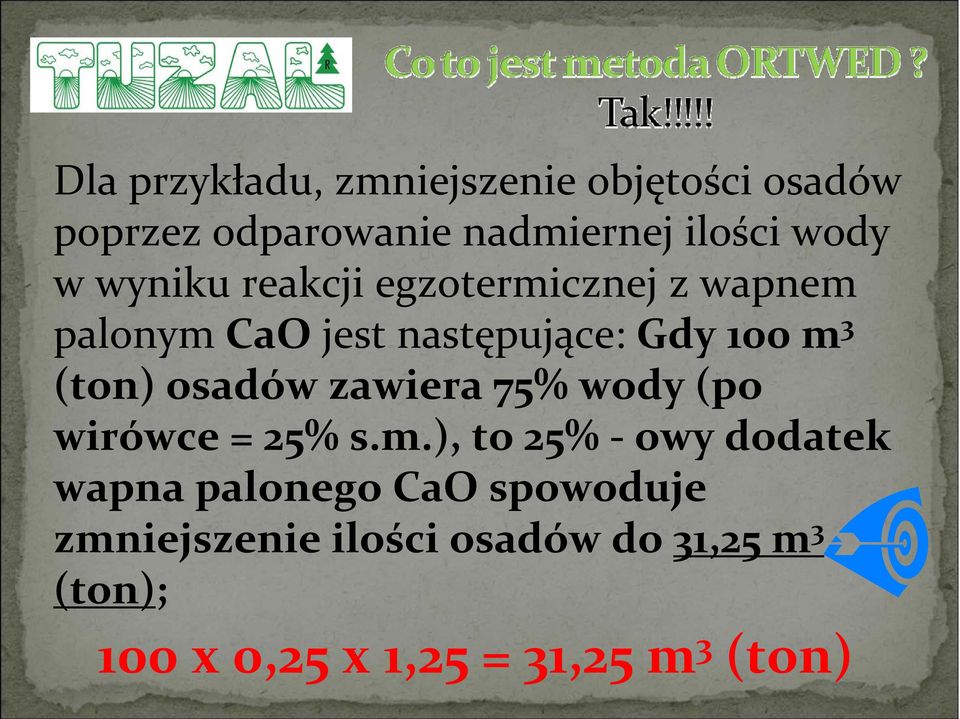

9 Dla przykładu, zmniejszenie objętości osadów poprzez odparowanie nadmiernej ilości wody w wyniku reakcji egzotermicznej z wapnem palonym CaO jest następujące: Gdy 100 m 3 (ton) osadów zawiera 75% wody (po wirówce = 25% s.m.), to 25% owy dodatek wapna palonego CaO spowoduje zmniejszenie ilości osadów do 31,25 m 3 (ton); 100 x 0,25 x 1,25 = 31,25 m 3 (ton)

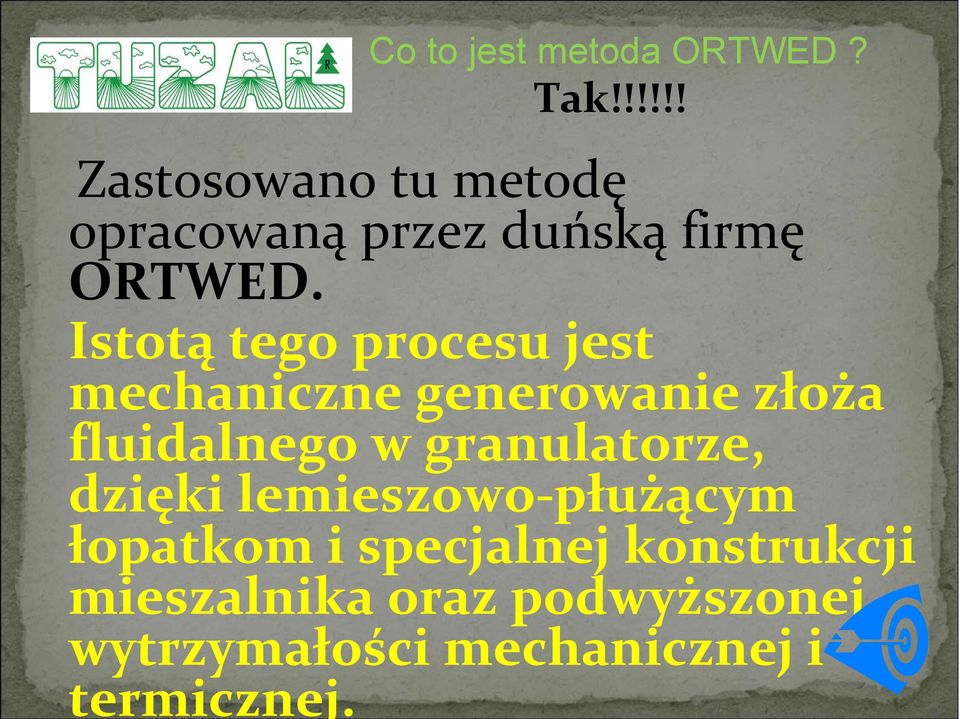

10 Co to jest metoda ORTWED? Tak!!!!!! Zastosowano tu metodę opracowaną przez duńską firmę ORTWED. Istotą tego procesu jest mechaniczne generowanie złoża fluidalnego w granulatorze, dzięki lemieszowo płużącym łopatkom i specjalnej konstrukcji mieszalnika oraz podwyższonej wytrzymałości mechanicznej i termicznej.

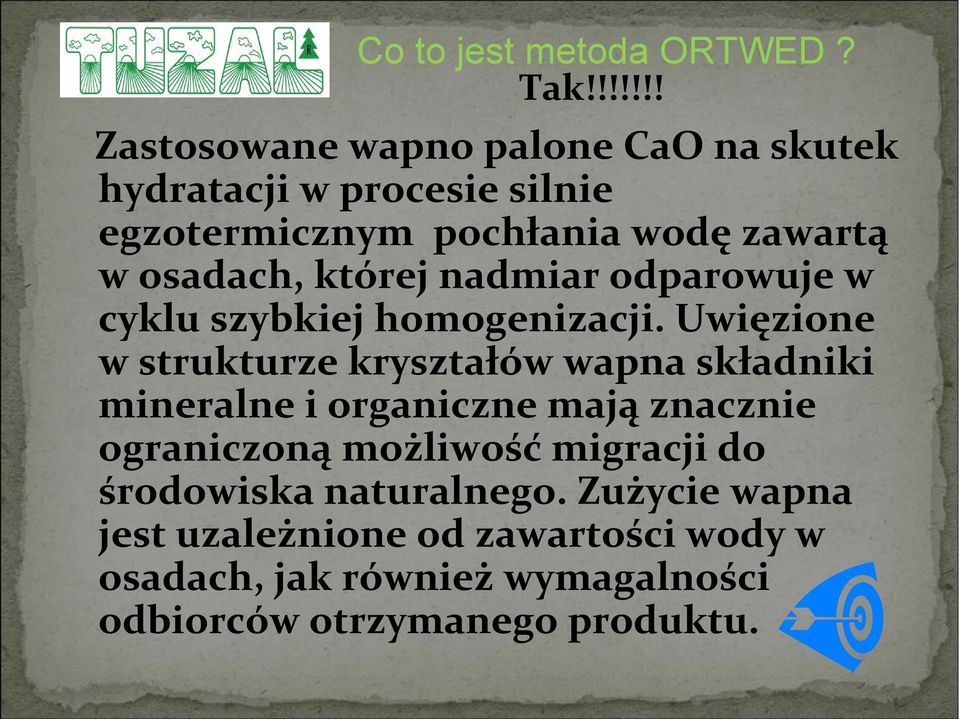

11 Co to jest metoda ORTWED? Tak!!!!!!! Zastosowane wapno palone CaO na skutek hydratacji w procesie silnie egzotermicznym pochłania wodę zawartą w osadach, której nadmiar odparowuje w cyklu szybkiej homogenizacji. Uwięzione w strukturze kryształów wapna składniki mineralne i organiczne mają znacznie ograniczoną możliwość migracji do środowiska naturalnego. Zużycie wapna jest uzależnione od zawartości wody w osadach, jak również wymagalności odbiorców otrzymanego produktu.

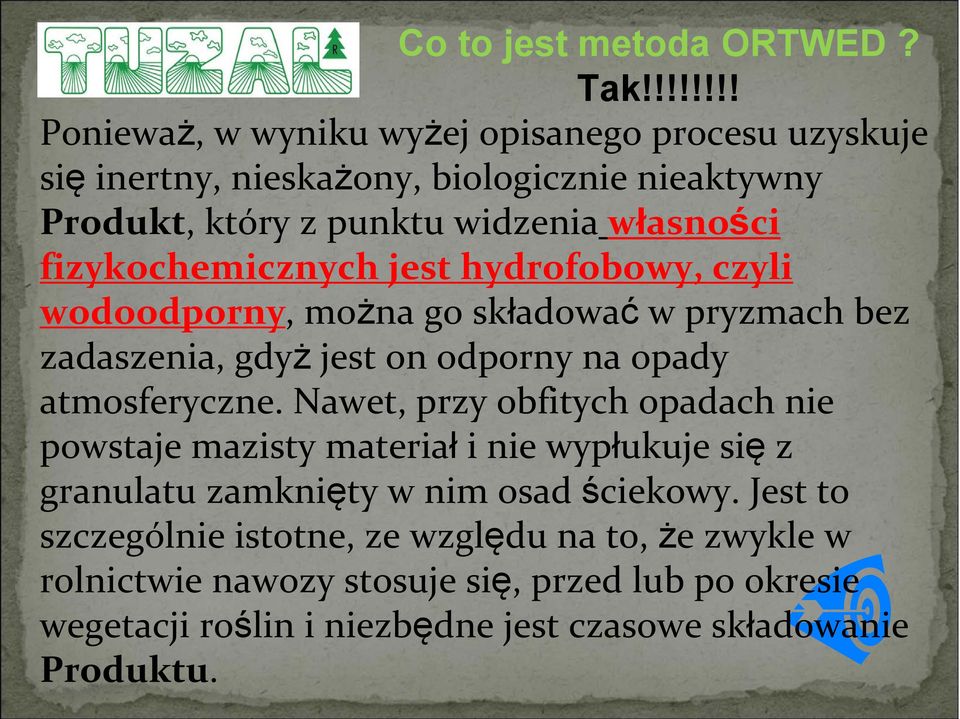

12 Co to jest metoda ORTWED? Tak!!!!!!!! Ponieważ, w wyniku wyżej opisanego procesu uzyskuje się inertny, nieskażony, biologicznie nieaktywny Produkt, który z punktu widzenia własności fizykochemicznych jest hydrofobowy, czyli wodoodporny, można go składować w pryzmach bez zadaszenia, gdyż jest on odporny na opady atmosferyczne. Nawet, przy obfitych opadach nie powstaje mazisty materiał i nie wypłukuje się z granulatu zamknięty w nim osad ściekowy. Jest to szczególnie istotne, ze względu na to, że zwykle w rolnictwie nawozy stosuje się, przed lub po okresie wegetacji roślin i niezbędne jest czasowe składowanie Produktu.

13 Metoda ORTWED daje nam możliwość bezpiecznego zastosowania Produktu w rolnictwie, a więc: wykorzystanie aktywnych składników granulatu i zawartych w nim składników organicznych, polepszenie właściwości gleby przez zmniejszenie deficytu wapna (ziemie zakwaszone), polepszenie warunków glebowych przez zmniejszenie deficytu humusu w glebie. dzięki specyficznej strukturze zgranulowanego Produktu do rozprowadzania go na polach można używać dostępnych na rynku roztrząsaczy (rozsiewaczy) obornika, lub nawozów sztucznych.

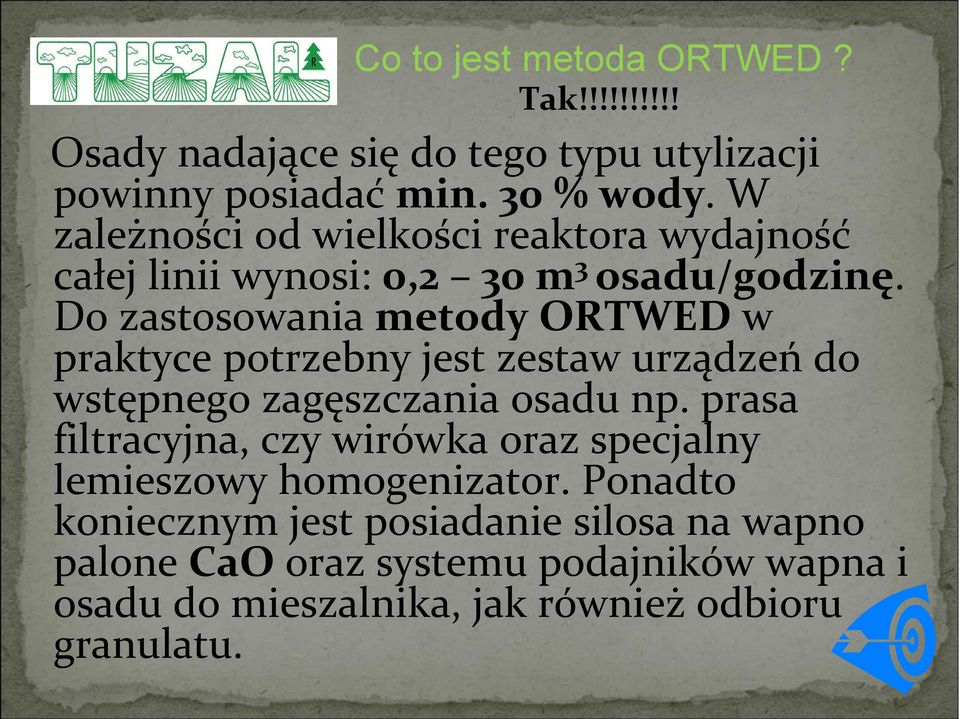

14 Co to jest metoda ORTWED? Tak!!!!!!!!!! Osady nadające się do tego typu utylizacji powinny posiadać min. 30 % wody. W zależności od wielkości reaktora wydajność całej linii wynosi: 0,2 30 m 3 osadu/godzinę. Do zastosowania metody ORTWED w praktyce potrzebny jest zestaw urządzeń do wstępnego zagęszczania osadu np. prasa filtracyjna, czy wirówka oraz specjalny lemieszowy homogenizator. Ponadto koniecznym jest posiadanie silosa na wapno palone CaO oraz systemu podajników wapna i osadu do mieszalnika, jak również odbioru granulatu.

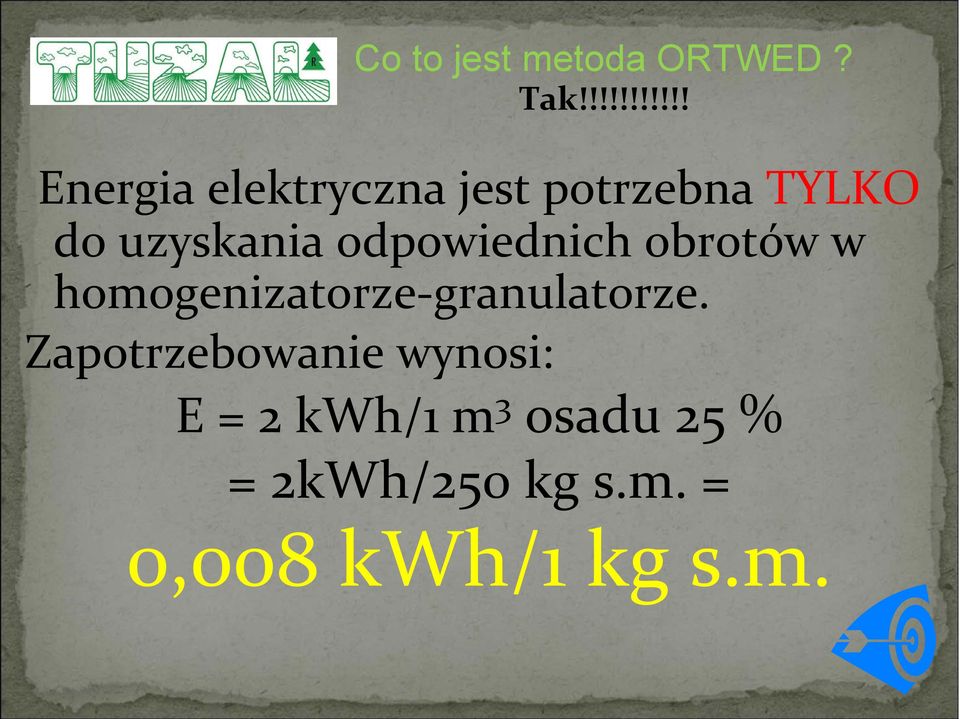

15 Energia elektryczna jest potrzebna TYLKO do uzyskania odpowiednich obrotów w homogenizatorze granulatorze. Zapotrzebowanie wynosi: Co to jest metoda ORTWED? Tak!!!!!!!!!!! E = 2 kwh/1 m 3 osadu 25 % = 2kWh/250 kg s.m. = 0,008 kwh/1 kg s.m.

16

17

18 Metoda ORTWED

19 METODA ORTWED

20 Metoda ORTWED

21 Metoda ORTWED

22

23

24

25

26

27

28

29

30 Przykład instalacji Instalacja przewoźna 0,2 1,0 m3/h Metoda ORTWED

31 Przykład instalacji Instalacja przewoźna 0,5 15,0 m3/h Metoda ORTWED

32 Przykład instalacji Instalacja stacjonarna 3,0 30,0 m3/h Metoda ORTWED

33 Metoda ORTWED

34 Metoda ORTWED

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49 adres: ul. Morsztyna 7, Warszawa Wesoła, POLSKA telefon: fax/telefon: fax.kom: tel.kom: e mail: tuznik@aol.com tuzal@tuzal.com webpage:
