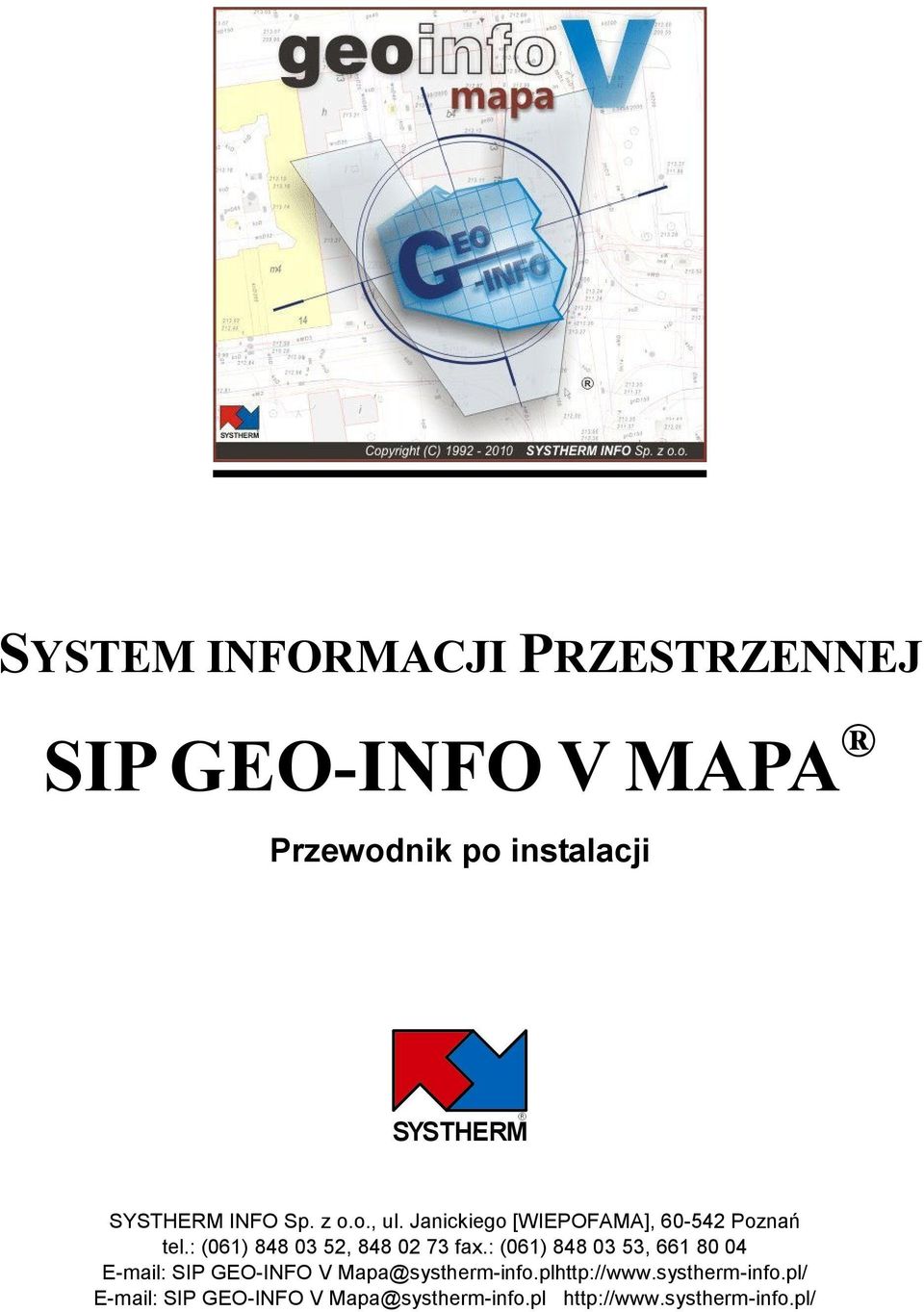

1 SYSTEM I FORMACJI PRZESTRZE EJ SIP GEO-I FO V MAPA Przewodnik po instalacji SYSTHERM INFO Sp. z o.o., ul. Janickiego [WIEPOFAMA], Poznań tel.: (061) , fax.: (061) , SIP GEO-INFO V Mapa@systherm-info.plhttp:// SIP GEO-INFO V Mapa@systherm-info.pl

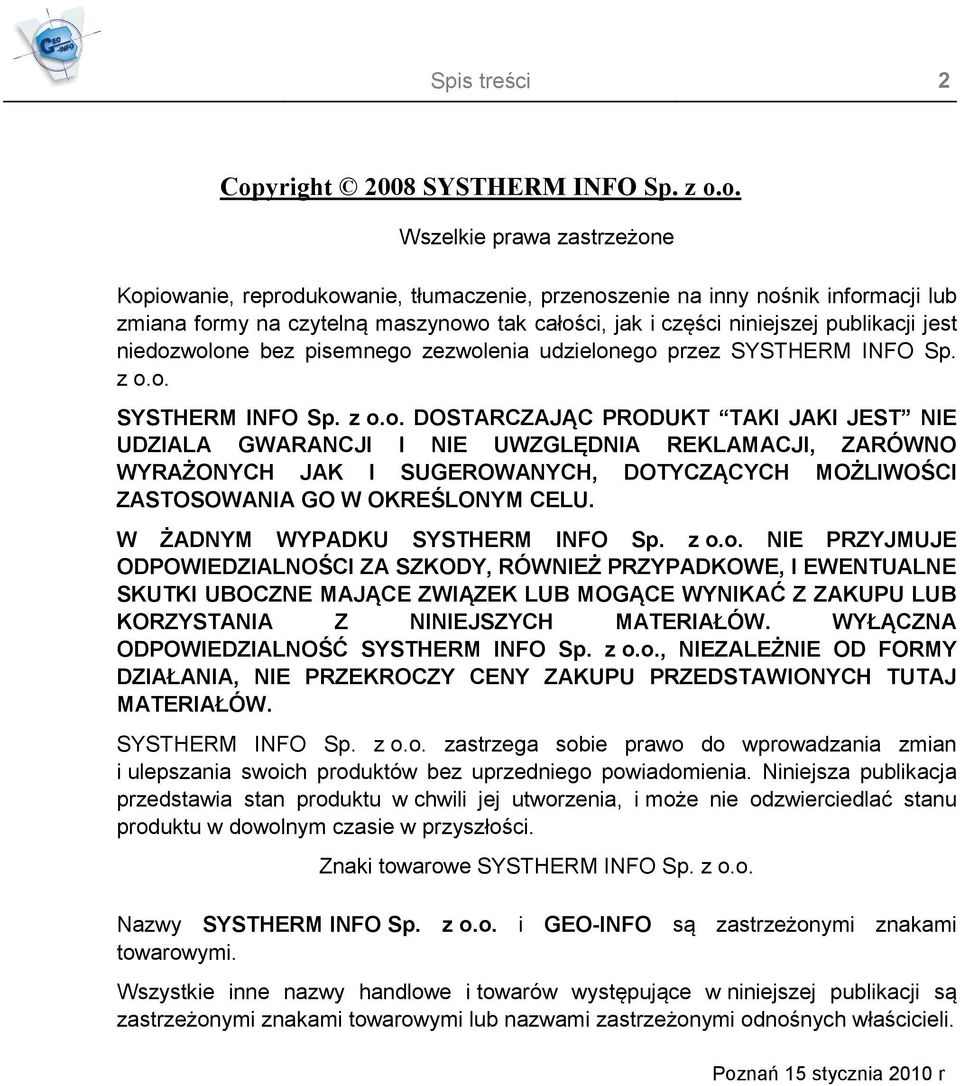

2 Spis treści 2 Copyright 2008 SYSTHERM I FO Sp. z o.o. Wszelkie prawa zastrzeżone Kopiowanie, reprodukowanie, tłumaczenie, przenoszenie na inny nośnik informacji lub zmiana formy na czytelną maszynowo tak całości, jak i części niniejszej publikacji jest niedozwolone bez pisemnego zezwolenia udzielonego przez SYSTHERM INFO Sp. z o.o. SYSTHERM INFO Sp. z o.o. DOSTARCZAJĄC PRODUKT TAKI JAKI JEST NIE UDZIALA GWARANCJI I NIE UWZGLĘDNIA REKLAMACJI, ZARÓWNO WYRAŻONYCH JAK I SUGEROWANYCH, DOTYCZĄCYCH MOŻLIWOŚCI ZASTOSOWANIA GO W OKREŚLONYM CELU. W ŻADNYM WYPADKU SYSTHERM INFO Sp. z o.o. NIE PRZYJMUJE ODPOWIEDZIALNOŚCI ZA SZKODY, RÓWNIEŻ PRZYPADKOWE, I EWENTUALNE SKUTKI UBOCZNE MAJĄCE ZWIĄZEK LUB MOGĄCE WYNIKAĆ Z ZAKUPU LUB KORZYSTANIA Z NINIEJSZYCH MATERIAŁÓW. WYŁĄCZNA ODPOWIEDZIALNOŚĆ SYSTHERM INFO Sp. z o.o., NIEZALEŻNIE OD FORMY DZIAŁANIA, NIE PRZEKROCZY CENY ZAKUPU PRZEDSTAWIONYCH TUTAJ MATERIAŁÓW. SYSTHERM INFO Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian i ulepszania swoich produktów bez uprzedniego powiadomienia. Niniejsza publikacja przedstawia stan produktu w chwili jej utworzenia, i może nie odzwierciedlać stanu produktu w dowolnym czasie w przyszłości. Znaki towarowe SYSTHERM INFO Sp. z o.o. Nazwy SYSTHERM INFO Sp. z o.o. i GEO-INFO są zastrzeżonymi znakami towarowymi. Wszystkie inne nazwy handlowe i towarów występujące w niniejszej publikacji są zastrzeżonymi znakami towarowymi lub nazwami zastrzeżonymi odnośnych właścicieli. Poznań 15 stycznia 2010 r

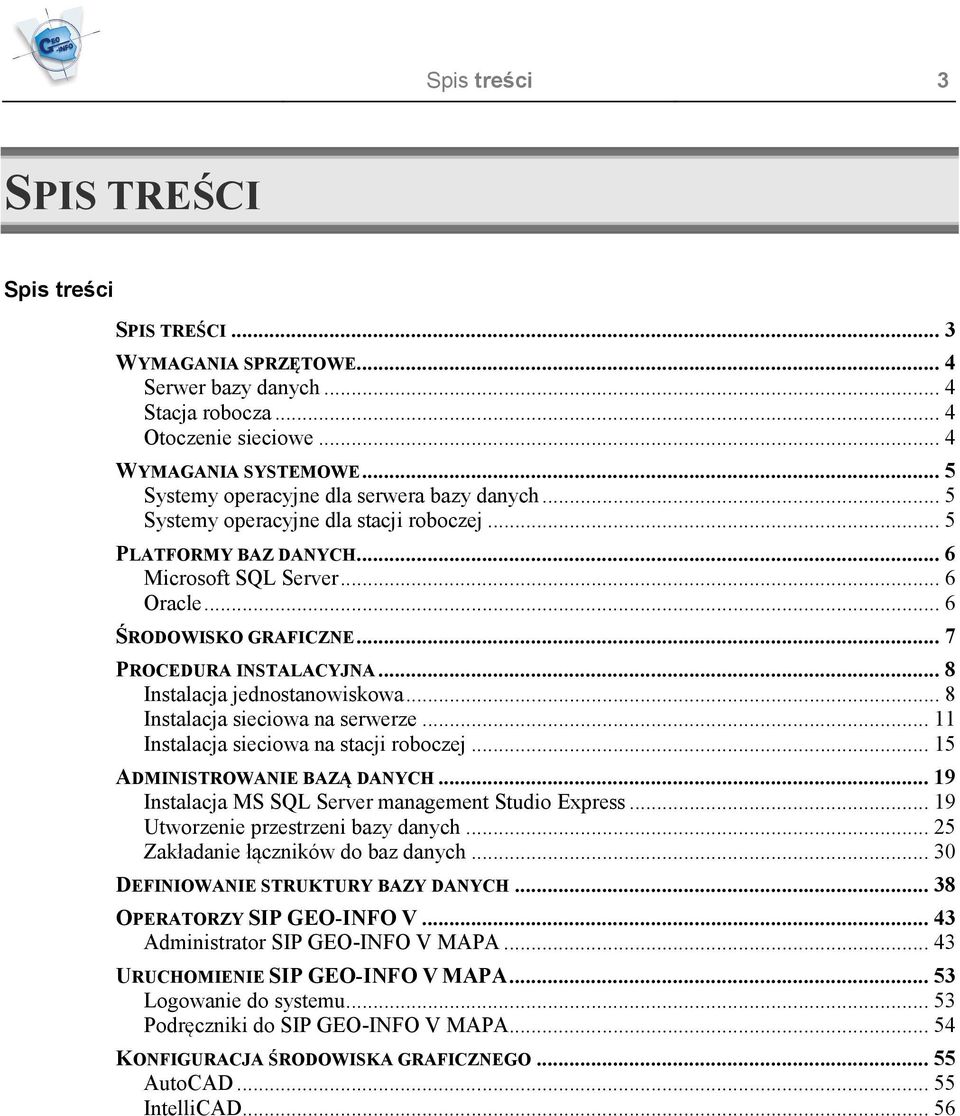

3 Spis treści 3 SPIS TREŚCI Spis treści SPIS TREŚCI... 3 WYMAGA IA SPRZĘTOWE... 4 Serwer bazy danych... 4 Stacja robocza... 4 Otoczenie sieciowe... 4 WYMAGA IA SYSTEMOWE... 5 Systemy operacyjne dla serwera bazy danych... 5 Systemy operacyjne dla stacji roboczej... 5 PLATFORMY BAZ DA YCH... 6 Microsoft SQL Server... 6 Oracle... 6 ŚRODOWISKO GRAFICZ E... 7 PROCEDURA I STALACYJ A... 8 Instalacja jednostanowiskowa... 8 Instalacja sieciowa na serwerze Instalacja sieciowa na stacji roboczej ADMI ISTROWA IE BAZĄ DA YCH Instalacja MS SQL Server management Studio Express Utworzenie przestrzeni bazy danych Zakładanie łączników do baz danych DEFI IOWA IE STRUKTURY BAZY DA YCH OPERATORZY SIP GEO-I FO V Administrator SIP GEO-INFO V MAPA URUCHOMIE IE SIP GEO-I FO V MAPA Logowanie do systemu Podręczniki do SIP GEO-INFO V MAPA KO FIGURACJA ŚRODOWISKA GRAFICZ EGO AutoCAD IntelliCAD... 56

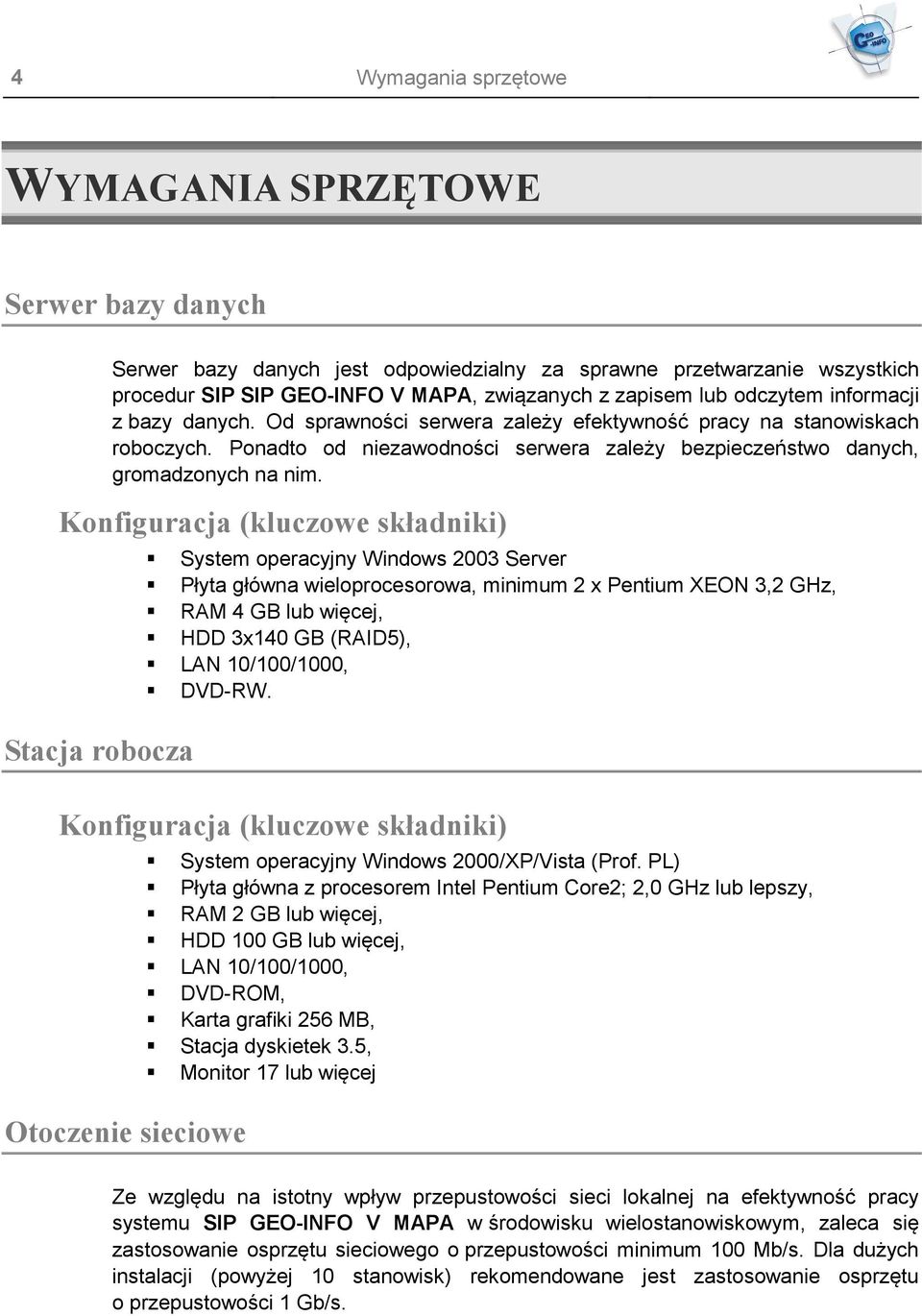

4 4 Wymagania sprzętowe WYMAGA IA SPRZĘTOWE Serwer bazy danych Serwer bazy danych jest odpowiedzialny za sprawne przetwarzanie wszystkich procedur SIP SIP GEO-INFO V MAPA, związanych z zapisem lub odczytem informacji z bazy danych. Od sprawności serwera zależy efektywność pracy na stanowiskach roboczych. Ponadto od niezawodności serwera zależy bezpieczeństwo danych, gromadzonych na nim. Konfiguracja (kluczowe składniki) Stacja robocza System operacyjny Windows 2003 Server Płyta główna wieloprocesorowa, minimum 2 x Pentium XEON 3,2 GHz, RAM 4 GB lub więcej, HDD 3x140 GB (RAID5), LAN 10/100/1000, DVD-RW. Konfiguracja (kluczowe składniki) Otoczenie sieciowe System operacyjny Windows 2000/XP/Vista (Prof. PL) Płyta główna z procesorem Intel Pentium Core2; 2,0 GHz lub lepszy, RAM 2 GB lub więcej, HDD 100 GB lub więcej, LAN 10/100/1000, DVD-ROM, Karta grafiki 256 MB, Stacja dyskietek 3.5, Monitor 17 lub więcej Ze względu na istotny wpływ przepustowości sieci lokalnej na efektywność pracy systemu SIP GEO-INFO V MAPA w środowisku wielostanowiskowym, zaleca się zastosowanie osprzętu sieciowego o przepustowości minimum 100 Mb/s. Dla dużych instalacji (powyżej 10 stanowisk) rekomendowane jest zastosowanie osprzętu o przepustowości 1 Gb/s.

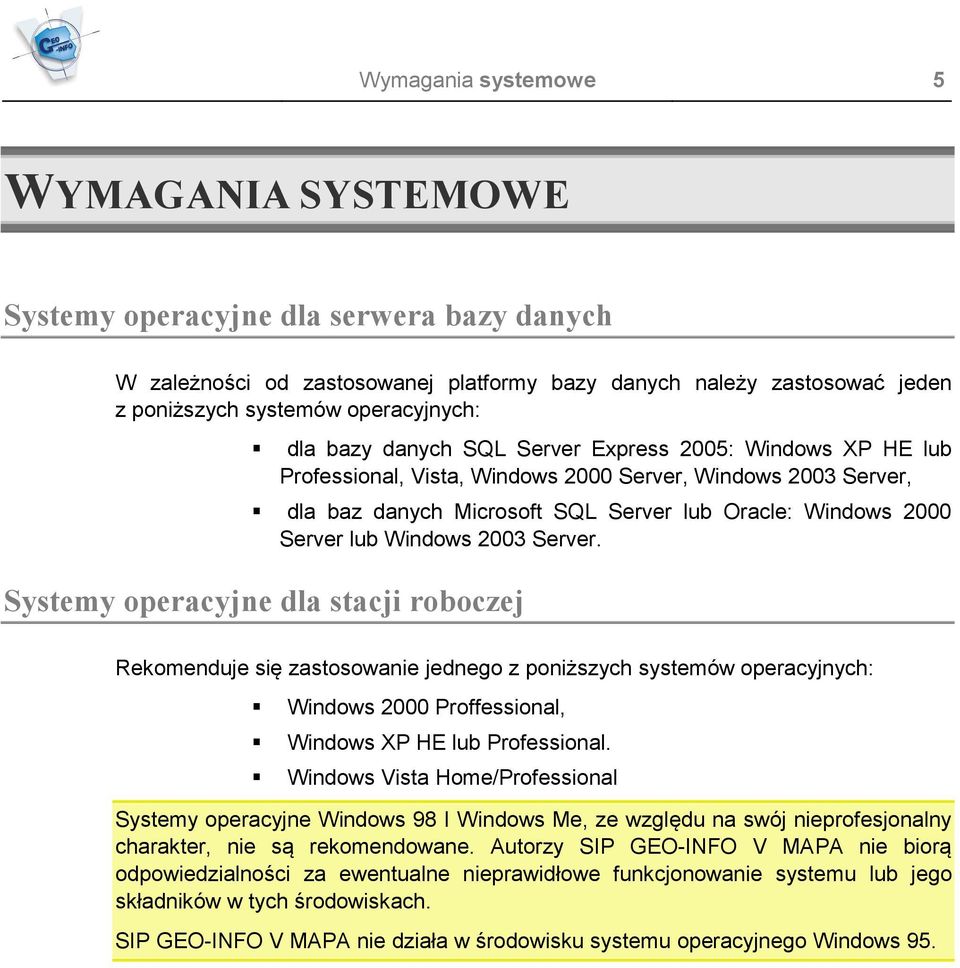

5 Wymagania systemowe 5 WYMAGA IA SYSTEMOWE Systemy operacyjne dla serwera bazy danych W zależności od zastosowanej platformy bazy danych należy zastosować jeden z poniższych systemów operacyjnych: dla bazy danych SQL Server Express 2005: Windows XP HE lub Professional, Vista, Windows 2000 Server, Windows 2003 Server, dla baz danych Microsoft SQL Server lub Oracle: Windows 2000 Server lub Windows 2003 Server. Systemy operacyjne dla stacji roboczej Rekomenduje się zastosowanie jednego z poniższych systemów operacyjnych: Windows 2000 Proffessional, Windows XP HE lub Professional. Windows Vista Home/Professional Systemy operacyjne Windows 98 I Windows Me, ze względu na swój nieprofesjonalny charakter, nie są rekomendowane. Autorzy SIP GEO-INFO V MAPA nie biorą odpowiedzialności za ewentualne nieprawidłowe funkcjonowanie systemu lub jego składników w tych środowiskach. SIP GEO-INFO V MAPA nie działa w środowisku systemu operacyjnego Windows 95.

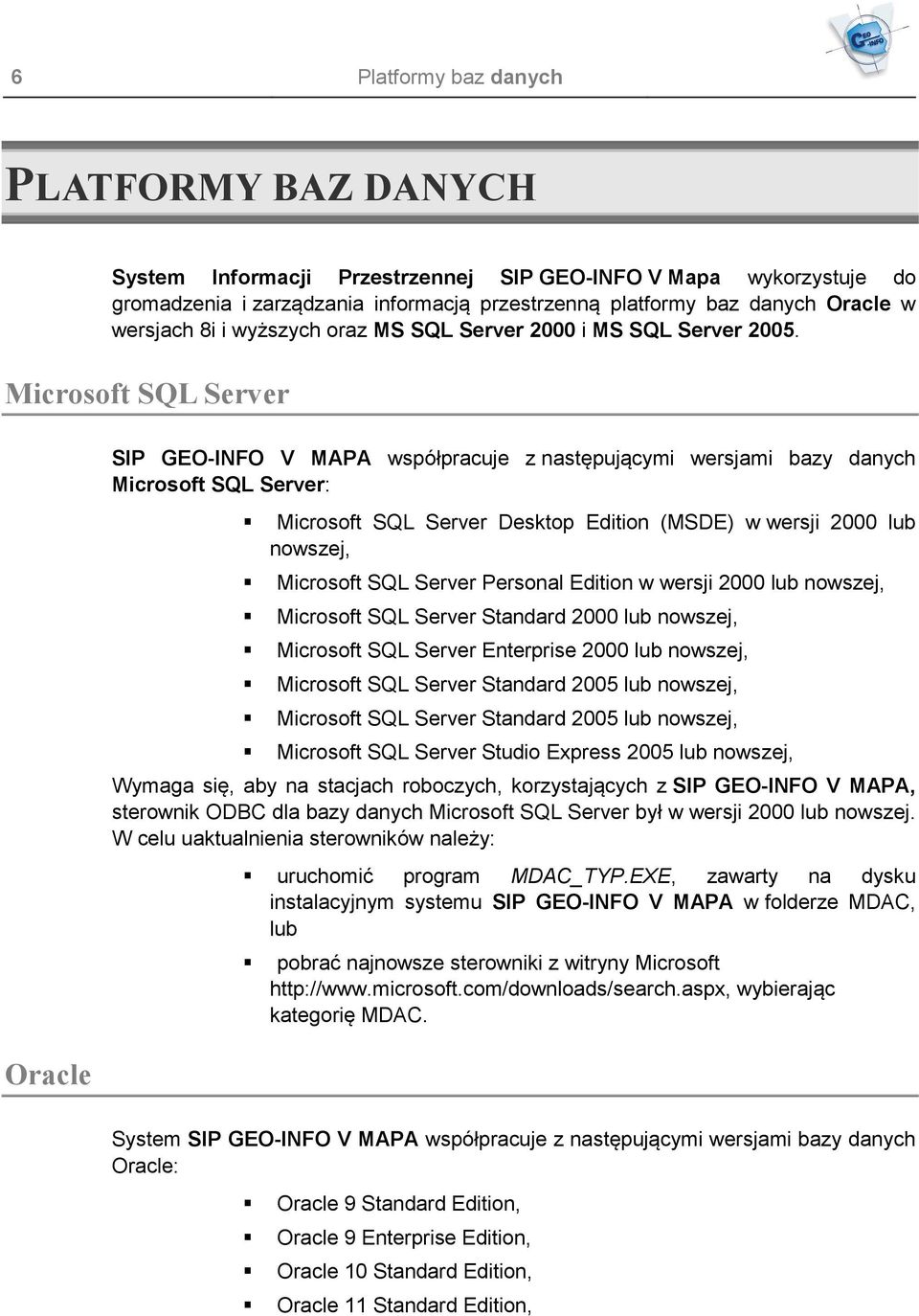

6 6 Platformy baz danych PLATFORMY BAZ DA YCH System Informacji Przestrzennej SIP GEO-INFO V Mapa wykorzystuje do gromadzenia i zarządzania informacją przestrzenną platformy baz danych Oracle w wersjach 8i i wyższych oraz MS SQL Server 2000 i MS SQL Server Microsoft SQL Server Oracle SIP GEO-INFO V MAPA współpracuje z następującymi wersjami bazy danych Microsoft SQL Server: Microsoft SQL Server Desktop Edition (MSDE) w wersji 2000 lub nowszej, Microsoft SQL Server Personal Edition w wersji 2000 lub nowszej, Microsoft SQL Server Standard 2000 lub nowszej, Microsoft SQL Server Enterprise 2000 lub nowszej, Microsoft SQL Server Standard 2005 lub nowszej, Microsoft SQL Server Standard 2005 lub nowszej, Microsoft SQL Server Studio Express 2005 lub nowszej, Wymaga się, aby na stacjach roboczych, korzystających z SIP GEO-INFO V MAPA, sterownik ODBC dla bazy danych Microsoft SQL Server był w wersji 2000 lub nowszej. W celu uaktualnienia sterowników należy: uruchomić program MDAC_TYP.EXE, zawarty na dysku instalacyjnym systemu SIP GEO-INFO V MAPA w folderze MDAC, lub pobrać najnowsze sterowniki z witryny Microsoft wybierając kategorię MDAC. System SIP GEO-INFO V MAPA współpracuje z następującymi wersjami bazy danych Oracle: Oracle 9 Standard Edition, Oracle 9 Enterprise Edition, Oracle 10 Standard Edition, Oracle 11 Standard Edition,

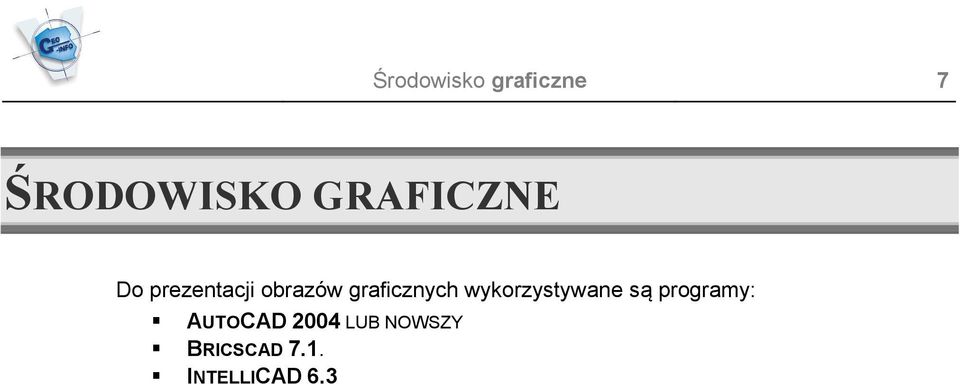

7 Środowisko graficzne 7 ŚRODOWISKO GRAFICZ E Do prezentacji obrazów graficznych wykorzystywane są programy: AUTOCAD 2004 LUB NOWSZY BRICSCAD 7.1. INTELLICAD 6.3

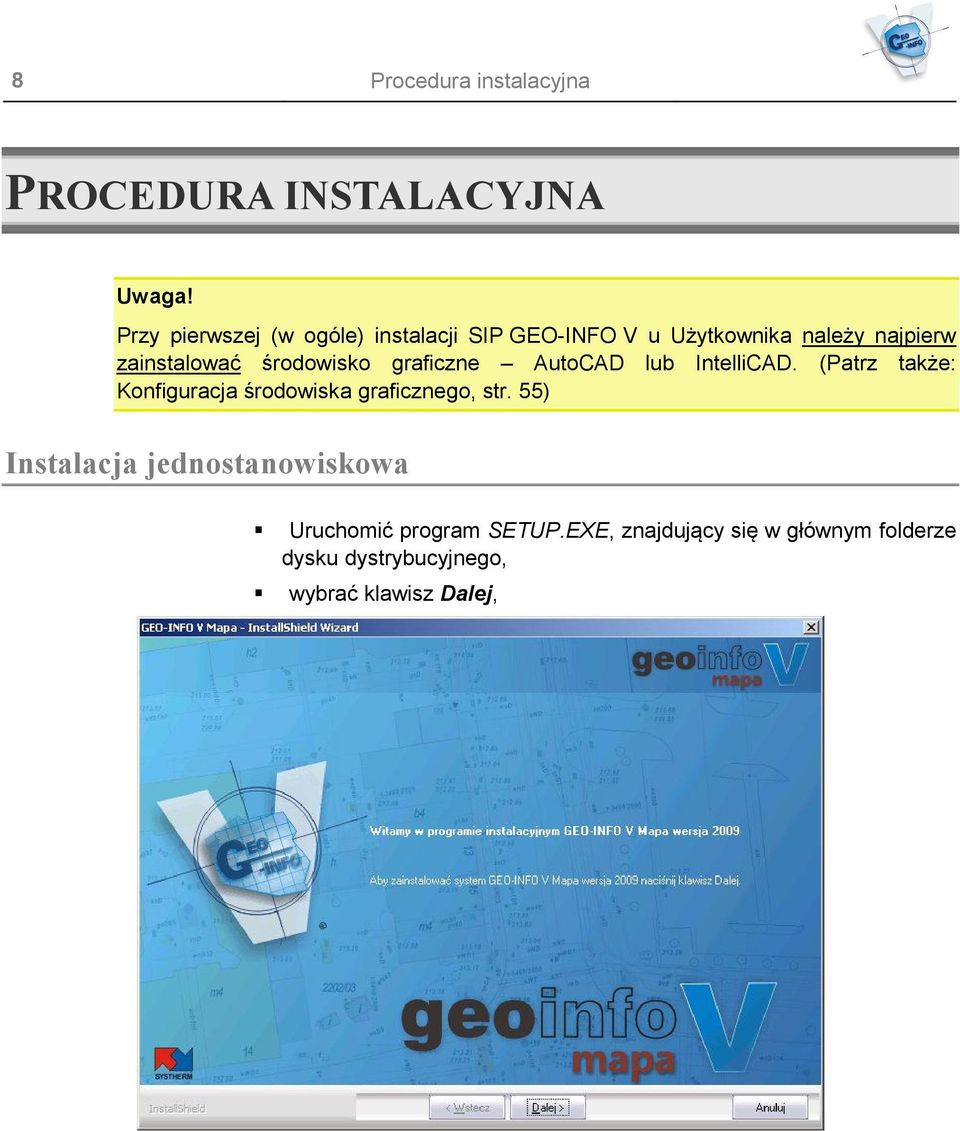

8 8 Procedura instalacyjna PROCEDURA I STALACYJ A Uwaga! Przy pierwszej (w ogóle) instalacji SIP GEO-INFO V u Użytkownika należy najpierw zainstalować środowisko graficzne AutoCAD lub IntelliCAD. (Patrz także: Konfiguracja środowiska graficznego, str. 55) Instalacja jednostanowiskowa Uruchomić program SETUP.EXE, znajdujący się w głównym folderze dysku dystrybucyjnego, wybrać klawisz Dalej,

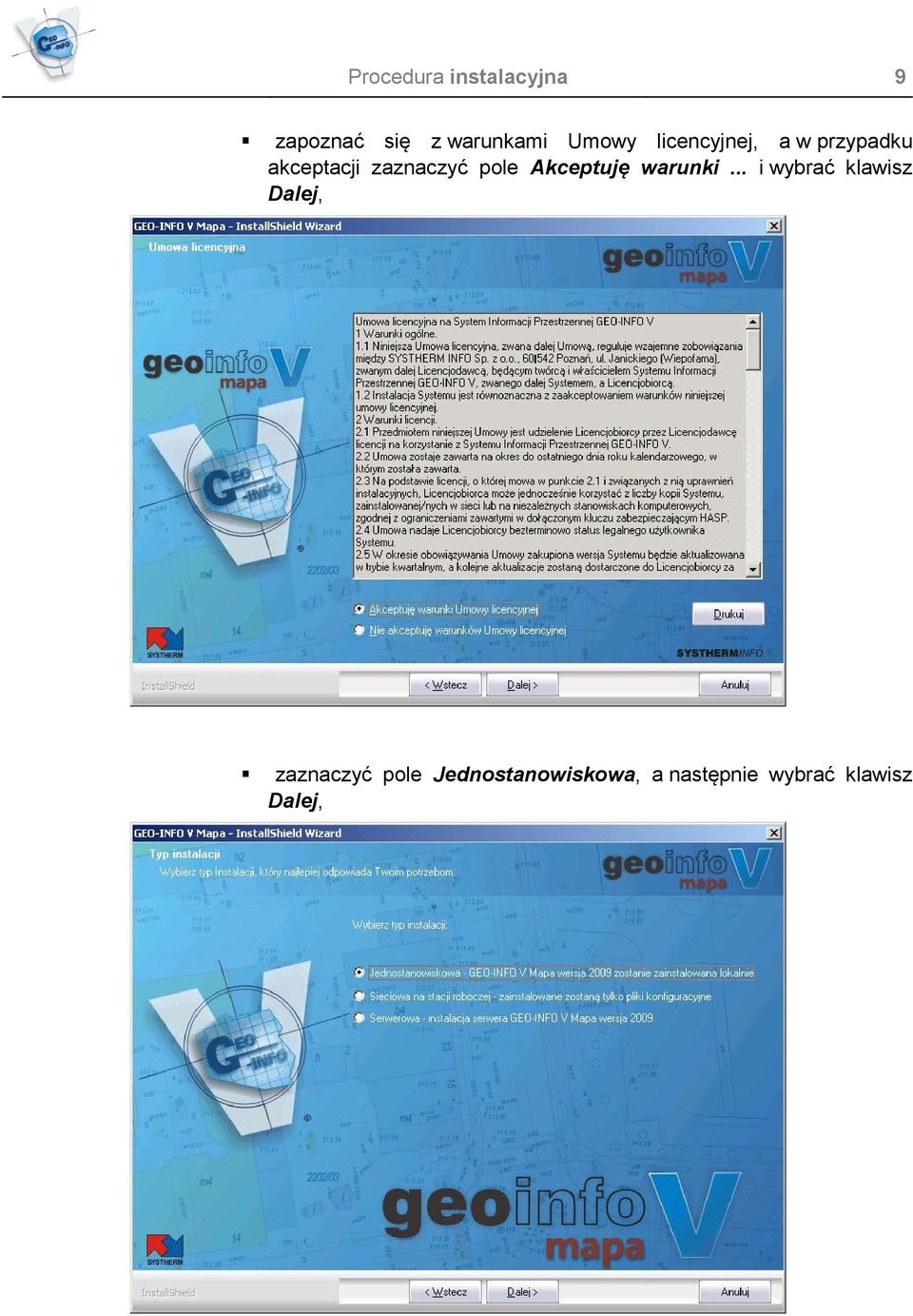

9 Procedura instalacyjna 9 zapoznać się z warunkami Umowy licencyjnej, a w przypadku akceptacji zaznaczyć pole Akceptuję warunki... i wybrać klawisz Dalej, zaznaczyć pole Jednostanowiskowa, a następnie wybrać klawisz Dalej,

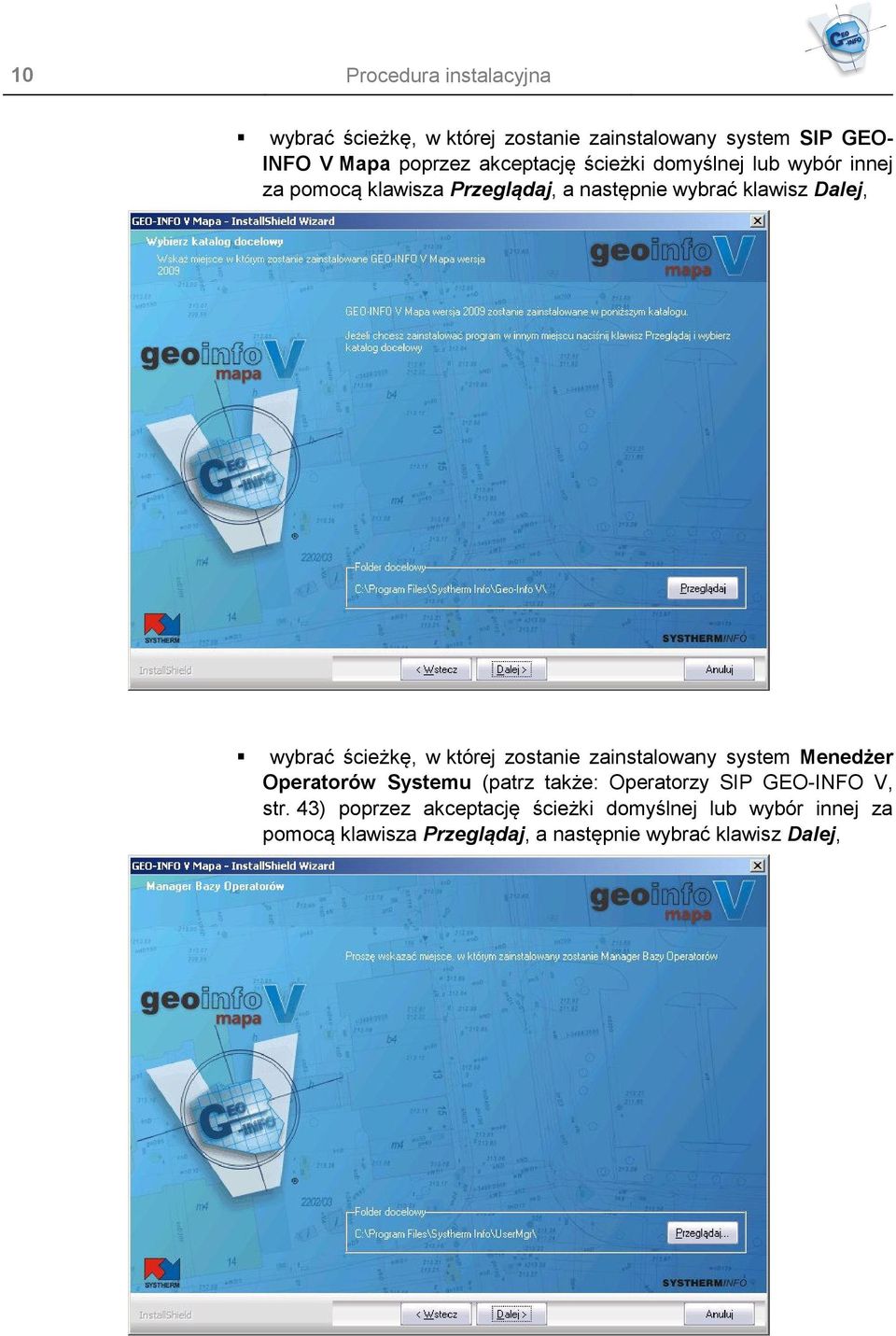

10 10 Procedura instalacyjna wybrać ścieżkę, w której zostanie zainstalowany system SIP GEO- INFO V Mapa poprzez akceptację ścieżki domyślnej lub wybór innej za pomocą klawisza Przeglądaj, a następnie wybrać klawisz Dalej, wybrać ścieżkę, w której zostanie zainstalowany system Menedżer Operatorów Systemu (patrz także: Operatorzy SIP GEO-INFO V, str. 43) poprzez akceptację ścieżki domyślnej lub wybór innej za pomocą klawisza Przeglądaj, a następnie wybrać klawisz Dalej,

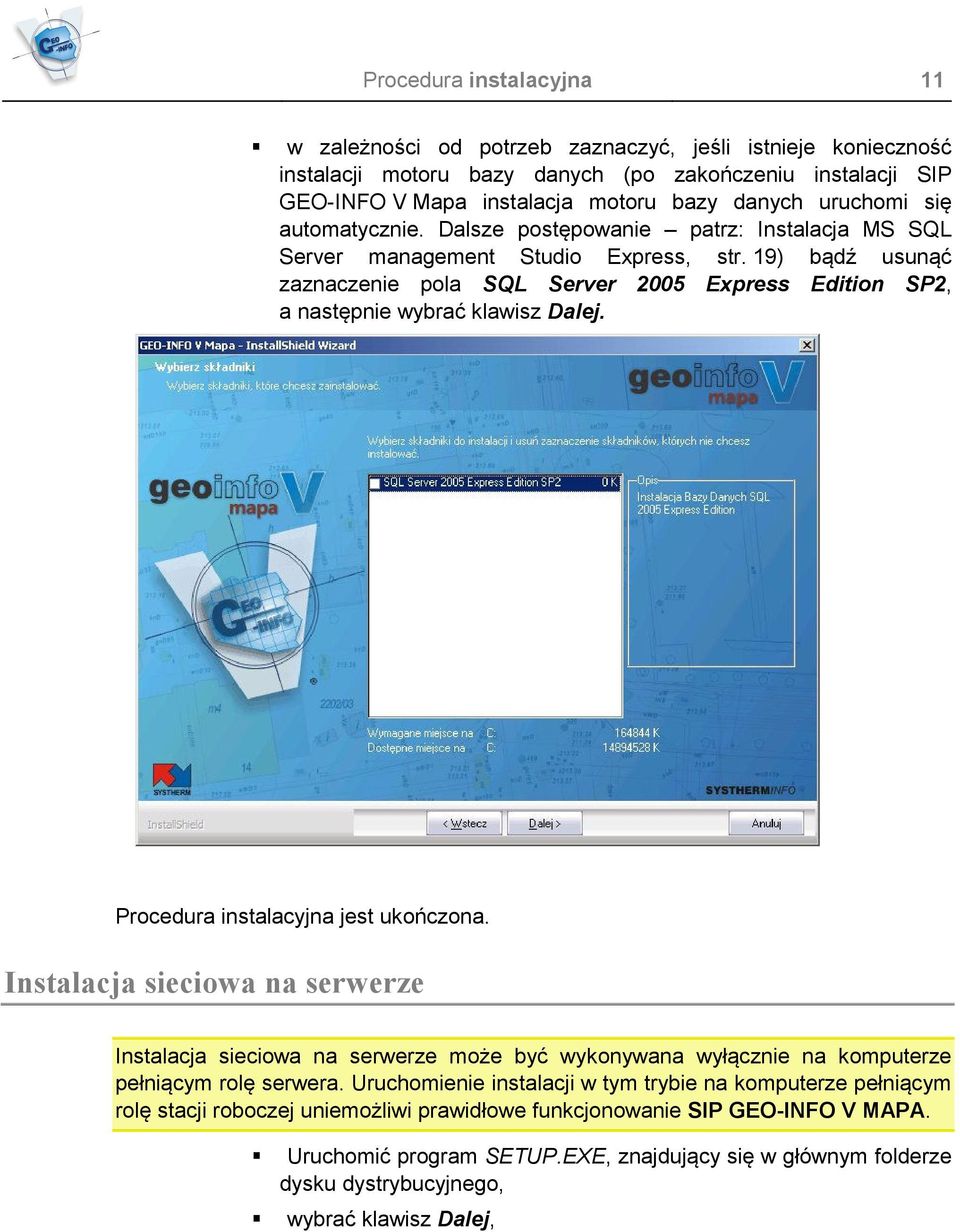

11 Procedura instalacyjna 11 w zależności od potrzeb zaznaczyć, jeśli istnieje konieczność instalacji motoru bazy danych (po zakończeniu instalacji SIP GEO-INFO V Mapa instalacja motoru bazy danych uruchomi się automatycznie. Dalsze postępowanie patrz: Instalacja MS SQL Server management Studio Express, str. 19) bądź usunąć zaznaczenie pola SQL Server 2005 Express Edition SP2, a następnie wybrać klawisz Dalej. Procedura instalacyjna jest ukończona. Instalacja sieciowa na serwerze Instalacja sieciowa na serwerze może być wykonywana wyłącznie na komputerze pełniącym rolę serwera. Uruchomienie instalacji w tym trybie na komputerze pełniącym rolę stacji roboczej uniemożliwi prawidłowe funkcjonowanie SIP GEO-INFO V MAPA. Uruchomić program SETUP.EXE, znajdujący się w głównym folderze dysku dystrybucyjnego, wybrać klawisz Dalej,

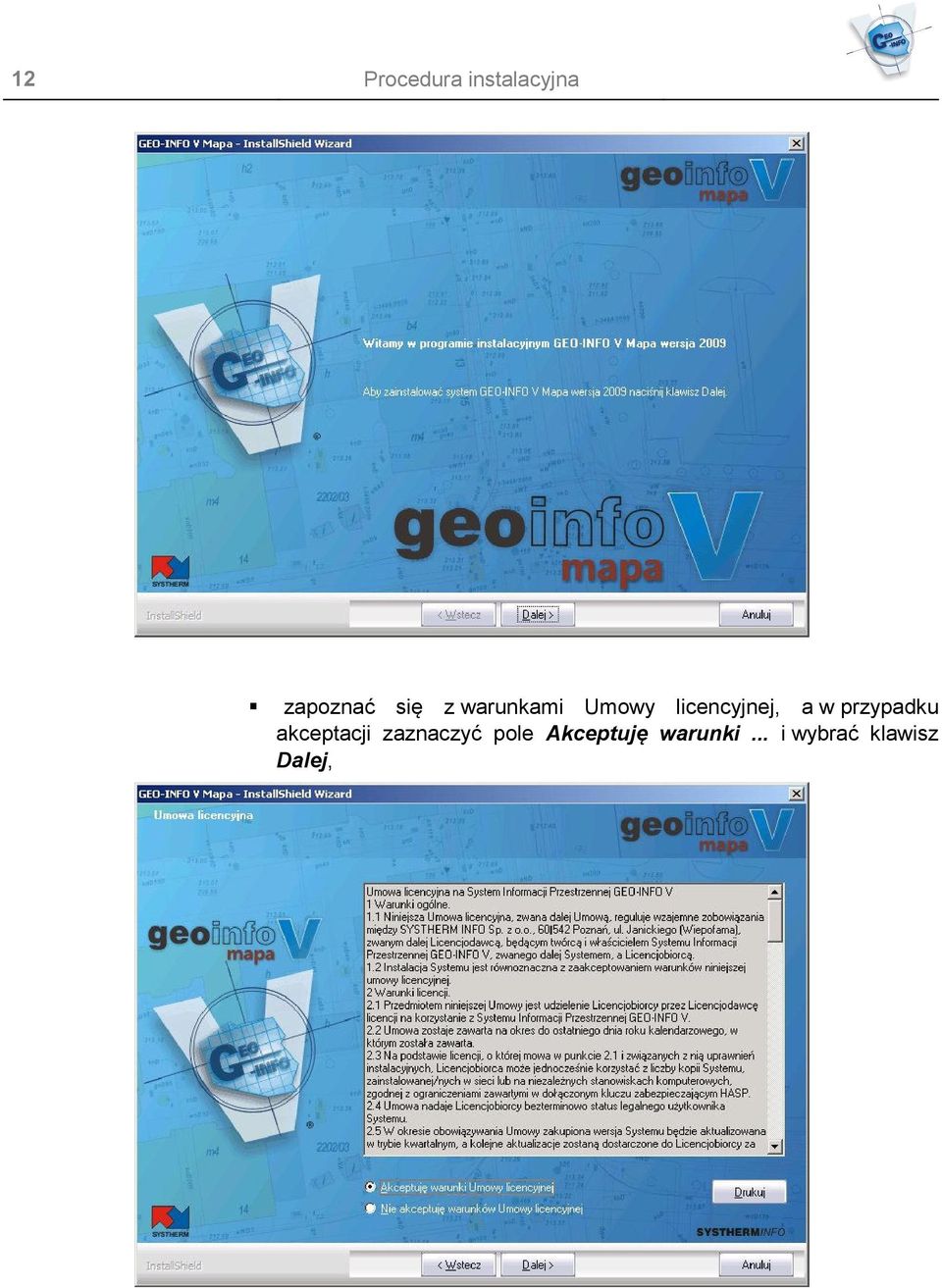

12 12 Procedura instalacyjna zapoznać się z warunkami Umowy licencyjnej, a w przypadku akceptacji zaznaczyć pole Akceptuję warunki... i wybrać klawisz Dalej,

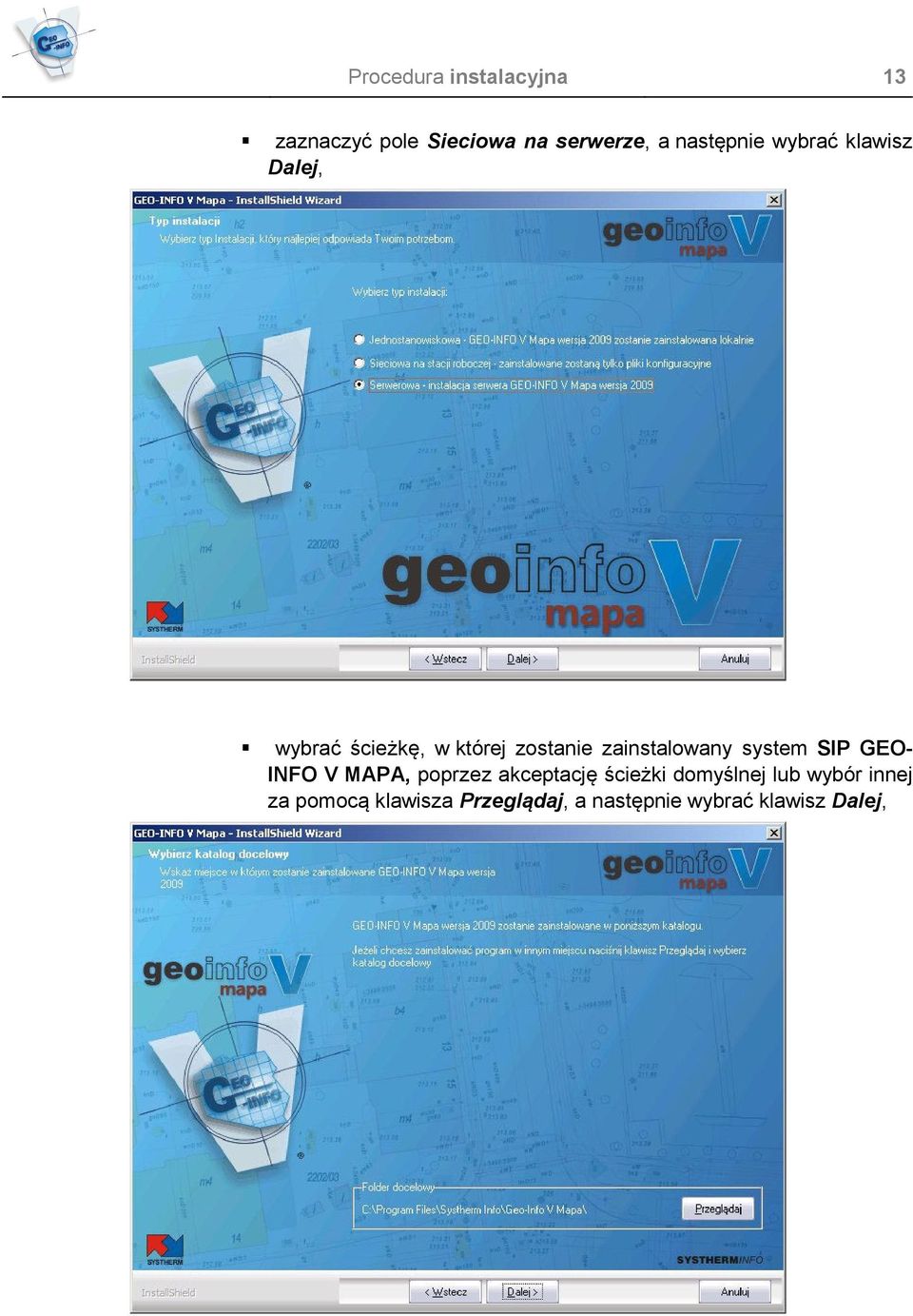

13 Procedura instalacyjna 13 zaznaczyć pole Sieciowa na serwerze, a następnie wybrać klawisz Dalej, wybrać ścieżkę, w której zostanie zainstalowany system SIP GEO- INFO V MAPA, poprzez akceptację ścieżki domyślnej lub wybór innej za pomocą klawisza Przeglądaj, a następnie wybrać klawisz Dalej,

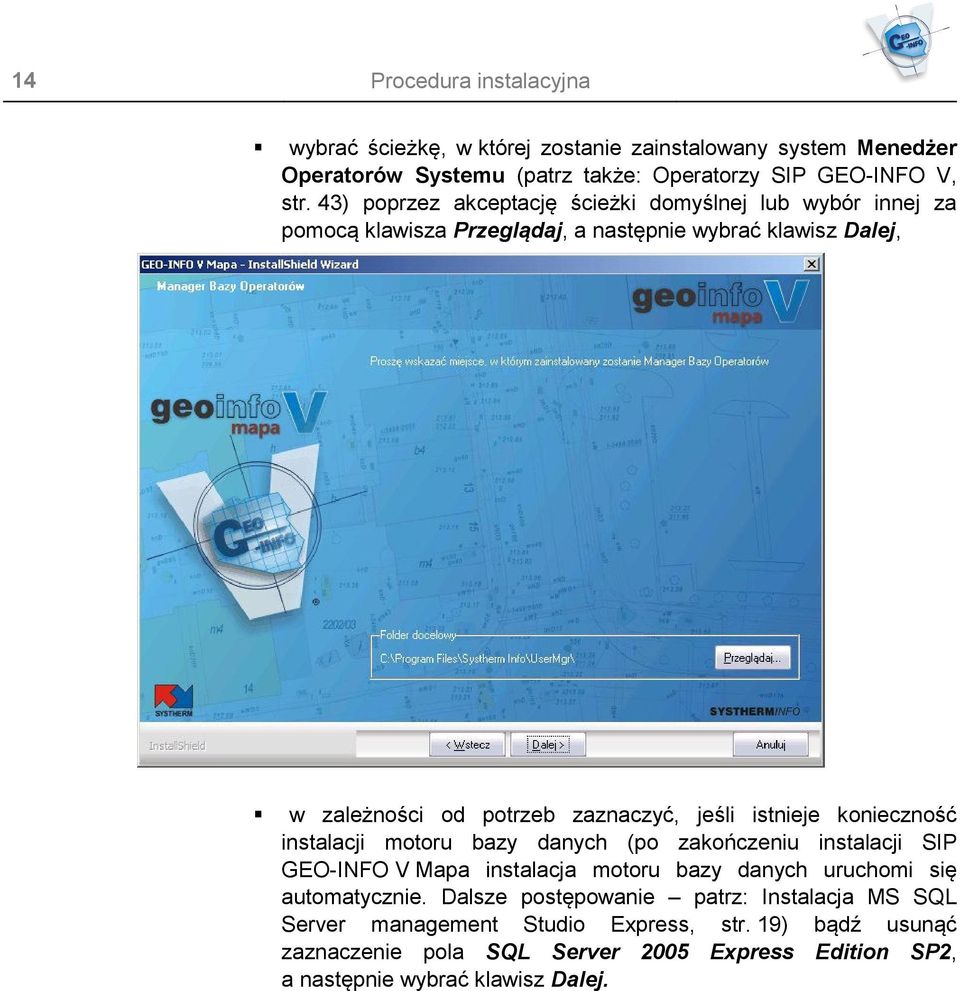

14 14 Procedura instalacyjna wybrać ścieżkę, w której zostanie zainstalowany system Menedżer Operatorów Systemu (patrz także: Operatorzy SIP GEO-INFO V, str. 43) poprzez akceptację ścieżki domyślnej lub wybór innej za pomocą klawisza Przeglądaj, a następnie wybrać klawisz Dalej, w zależności od potrzeb zaznaczyć, jeśli istnieje konieczność instalacji motoru bazy danych (po zakończeniu instalacji SIP GEO-INFO V Mapa instalacja motoru bazy danych uruchomi się automatycznie. Dalsze postępowanie patrz: Instalacja MS SQL Server management Studio Express, str. 19) bądź usunąć zaznaczenie pola SQL Server 2005 Express Edition SP2, a następnie wybrać klawisz Dalej.

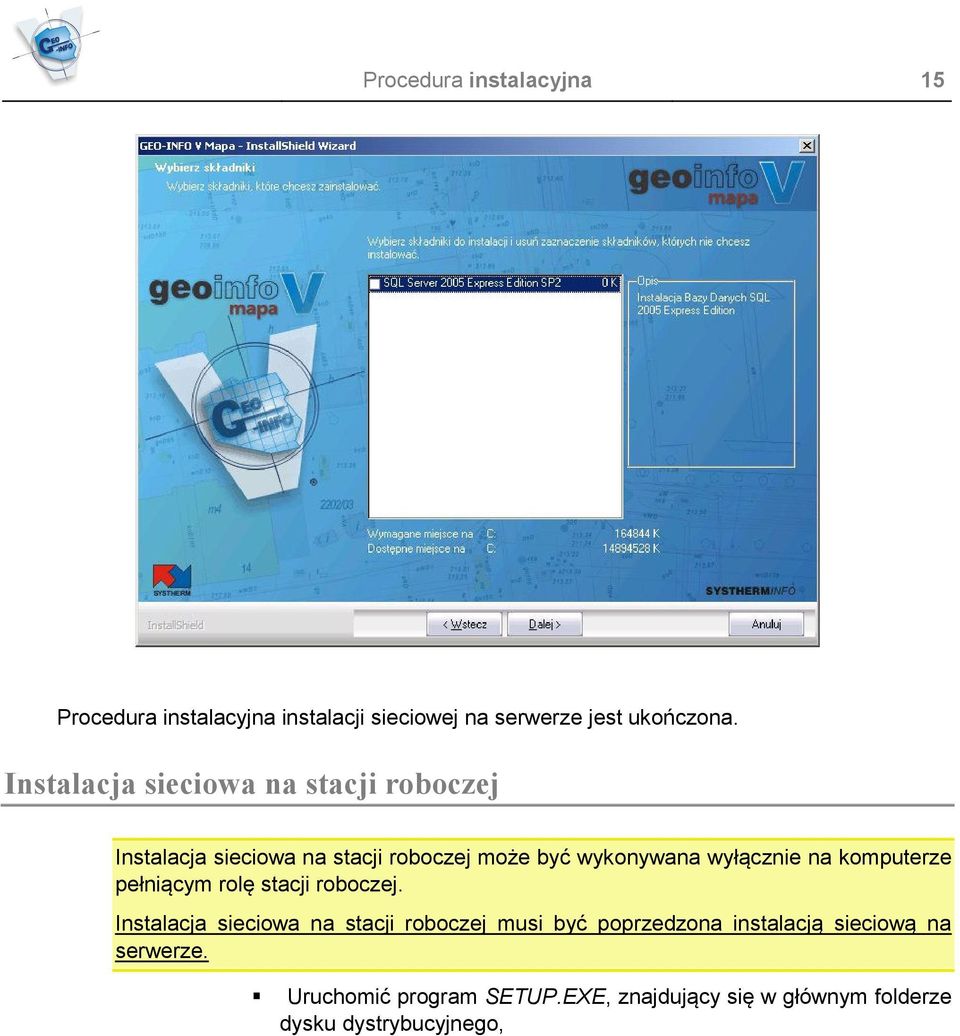

15 Procedura instalacyjna 15 Procedura instalacyjna instalacji sieciowej na serwerze jest ukończona. Instalacja sieciowa na stacji roboczej Instalacja sieciowa na stacji roboczej może być wykonywana wyłącznie na komputerze pełniącym rolę stacji roboczej. Instalacja sieciowa na stacji roboczej musi być poprzedzona instalacją sieciową na serwerze. Uruchomić program SETUP.EXE, znajdujący się w głównym folderze dysku dystrybucyjnego,

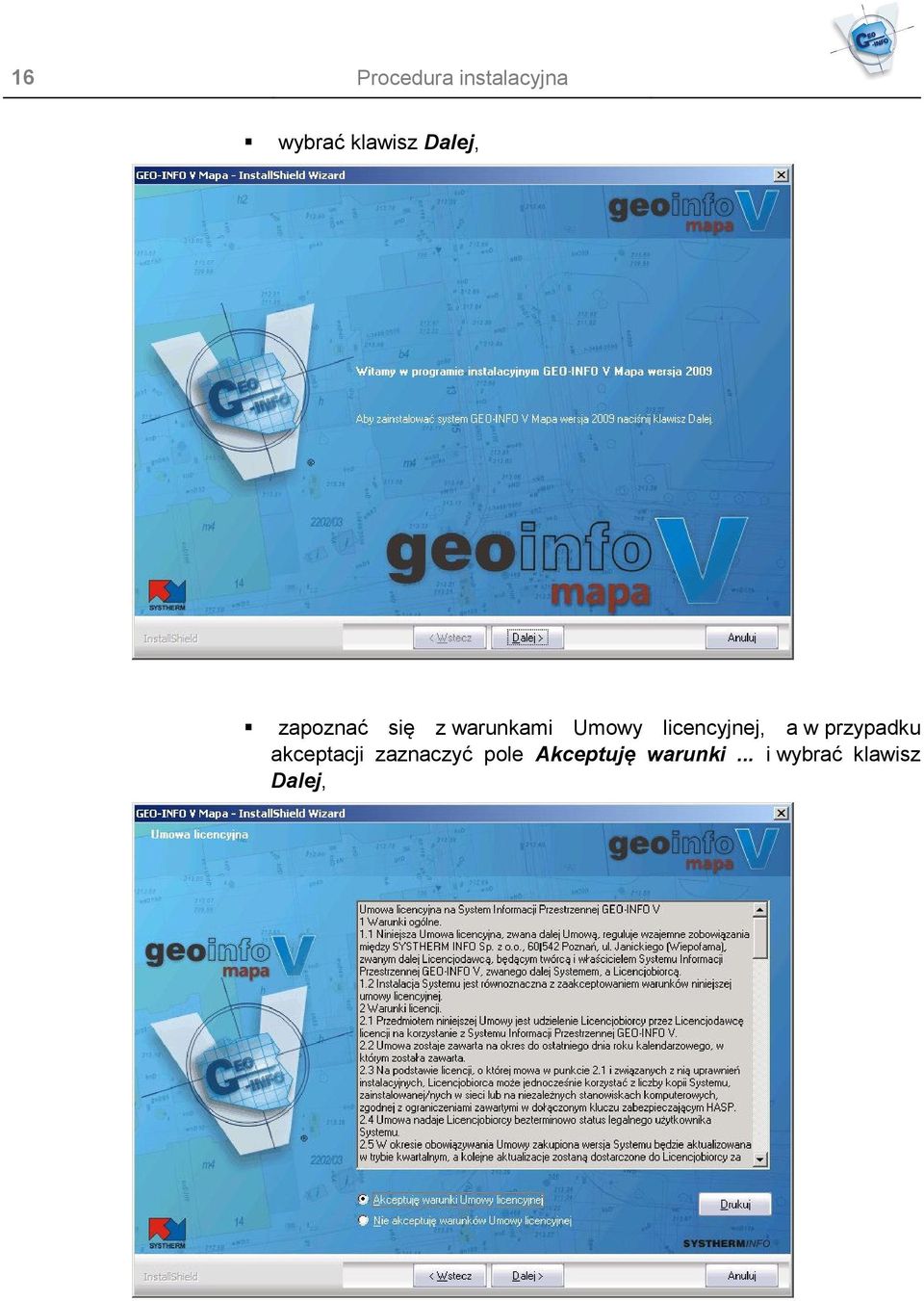

16 16 Procedura instalacyjna wybrać klawisz Dalej, zapoznać się z warunkami Umowy licencyjnej, a w przypadku akceptacji zaznaczyć pole Akceptuję warunki... i wybrać klawisz Dalej,

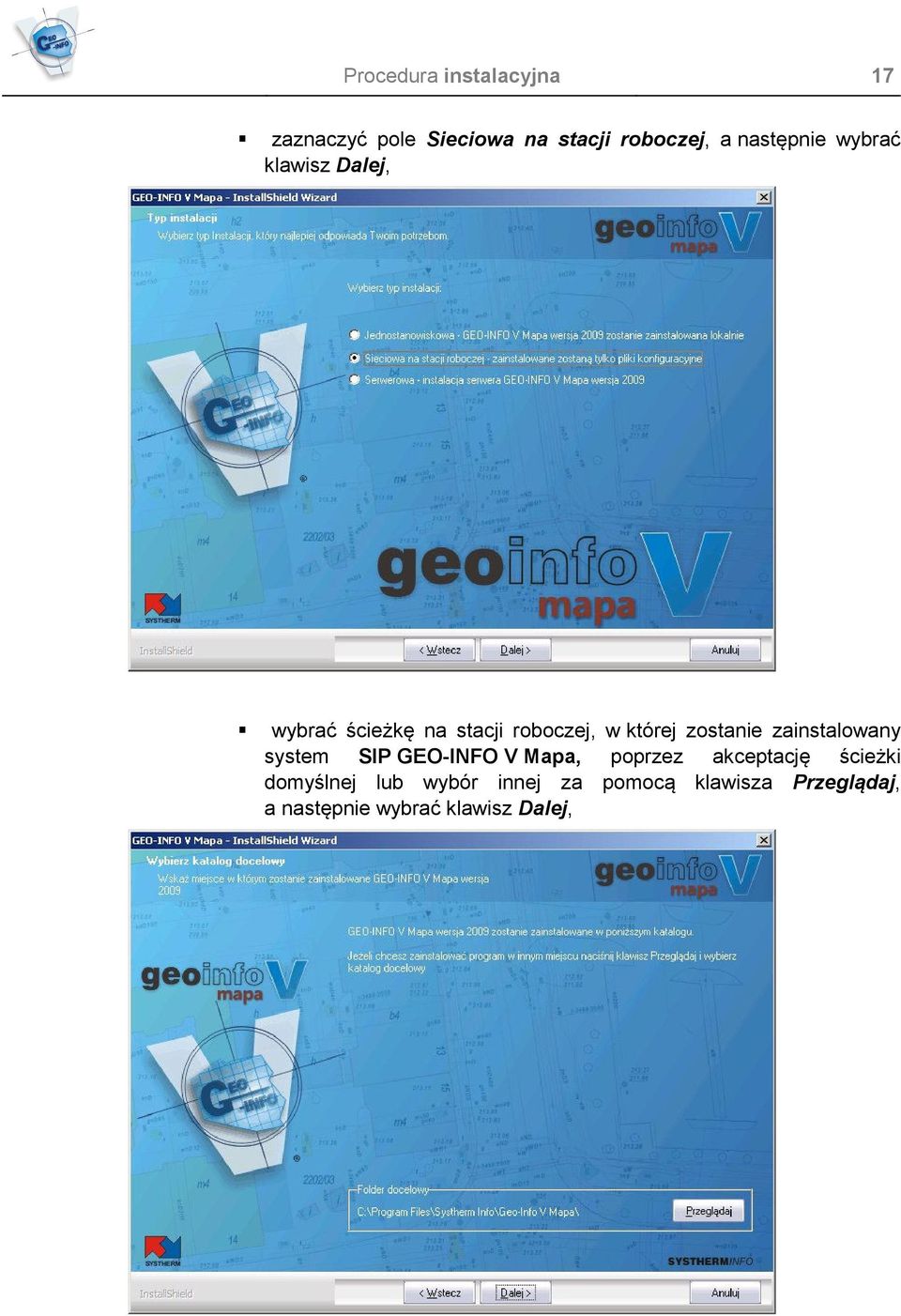

17 Procedura instalacyjna 17 zaznaczyć pole Sieciowa na stacji roboczej, a następnie wybrać klawisz Dalej, wybrać ścieżkę na stacji roboczej, w której zostanie zainstalowany system SIP GEO-INFO V Mapa, poprzez akceptację ścieżki domyślnej lub wybór innej za pomocą klawisza Przeglądaj, a następnie wybrać klawisz Dalej,

18 18 Procedura instalacyjna wybrać ścieżkę na serwerze, w której został zainstalowany system SIP GEO-INFO V MAPA, poprzez wybór za pomocą klawisza Przeglądaj, a następnie wybrać klawisz Dalej, Procedura instalacyjna instalacji sieciowej na stacji roboczej jest ukończona.

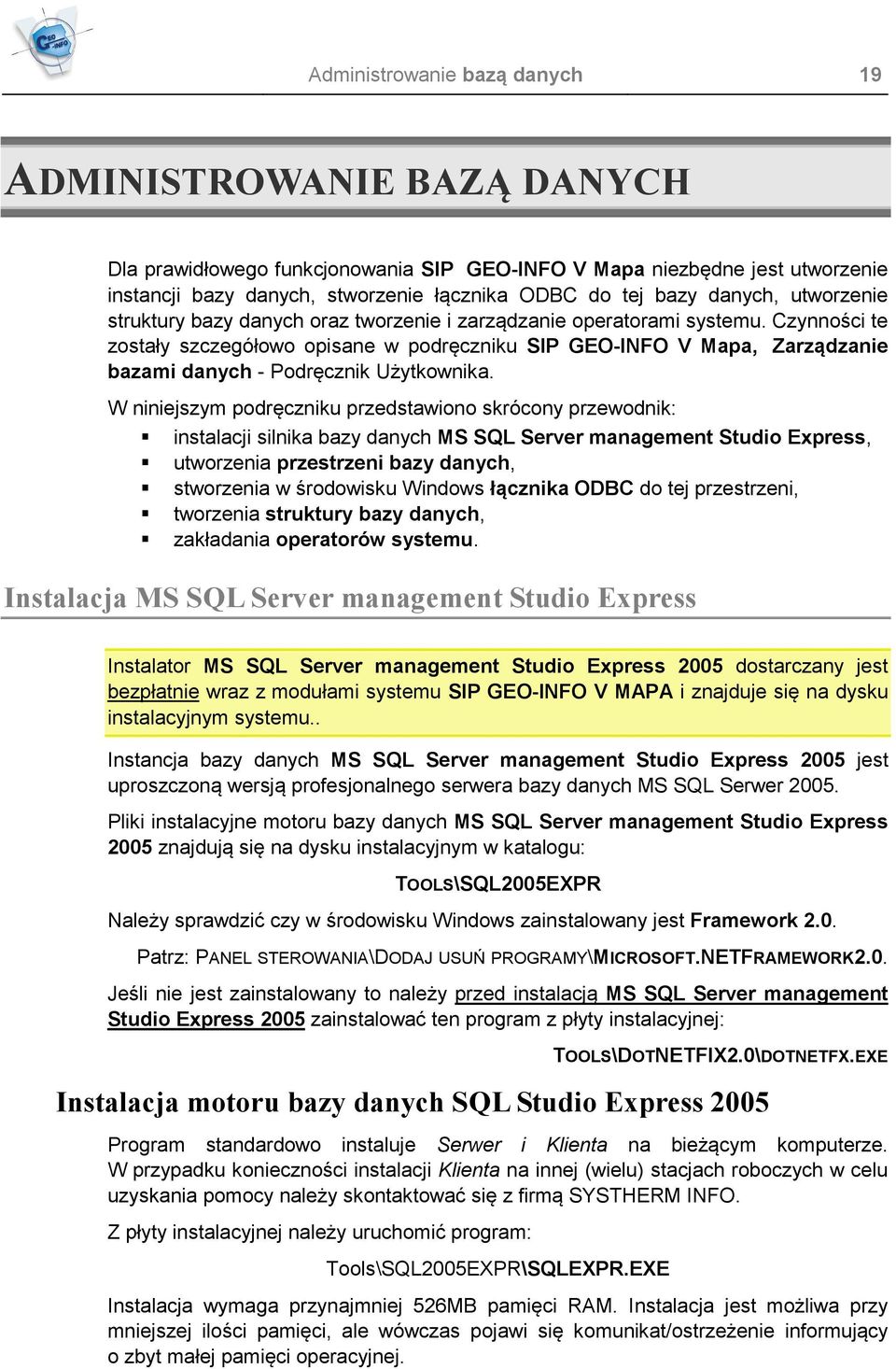

19 Administrowanie bazą danych 19 ADMI ISTROWA IE BAZĄ DA YCH Dla prawidłowego funkcjonowania SIP GEO-INFO V Mapa niezbędne jest utworzenie instancji bazy danych, stworzenie łącznika ODBC do tej bazy danych, utworzenie struktury bazy danych oraz tworzenie i zarządzanie operatorami systemu. Czynności te zostały szczegółowo opisane w podręczniku SIP GEO-INFO V Mapa, Zarządzanie bazami danych - Podręcznik Użytkownika. W niniejszym podręczniku przedstawiono skrócony przewodnik: instalacji silnika bazy danych MS SQL Server management Studio Express, utworzenia przestrzeni bazy danych, stworzenia w środowisku Windows łącznika ODBC do tej przestrzeni, tworzenia struktury bazy danych, zakładania operatorów systemu. Instalacja MS SQL Server management Studio Express Instalator MS SQL Server management Studio Express 2005 dostarczany jest bezpłatnie wraz z modułami systemu SIP GEO-INFO V MAPA i znajduje się na dysku instalacyjnym systemu.. Instancja bazy danych MS SQL Server management Studio Express 2005 jest uproszczoną wersją profesjonalnego serwera bazy danych MS SQL Serwer Pliki instalacyjne motoru bazy danych MS SQL Server management Studio Express 2005 znajdują się na dysku instalacyjnym w katalogu: TOOLS\SQL2005EXPR Należy sprawdzić czy w środowisku Windows zainstalowany jest Framework 2.0. Patrz: PANEL STEROWANIA\DODAJ USUŃ PROGRAMY\MICROSOFT.NETFRAMEWORK2.0. Jeśli nie jest zainstalowany to należy przed instalacją MS SQL Server management Studio Express 2005 zainstalować ten program z płyty instalacyjnej: TOOLS\DOTNETFIX2.0\DOTNETFX.EXE Instalacja motoru bazy danych SQL Studio Express 2005 Program standardowo instaluje Serwer i Klienta na bieżącym komputerze. W przypadku konieczności instalacji Klienta na innej (wielu) stacjach roboczych w celu uzyskania pomocy należy skontaktować się z firmą SYSTHERM INFO. Z płyty instalacyjnej należy uruchomić program: Tools\SQL2005EXPR\SQLEXPR.EXE Instalacja wymaga przynajmniej 526MB pamięci RAM. Instalacja jest możliwa przy mniejszej ilości pamięci, ale wówczas pojawi się komunikat/ostrzeżenie informujący o zbyt małej pamięci operacyjnej.

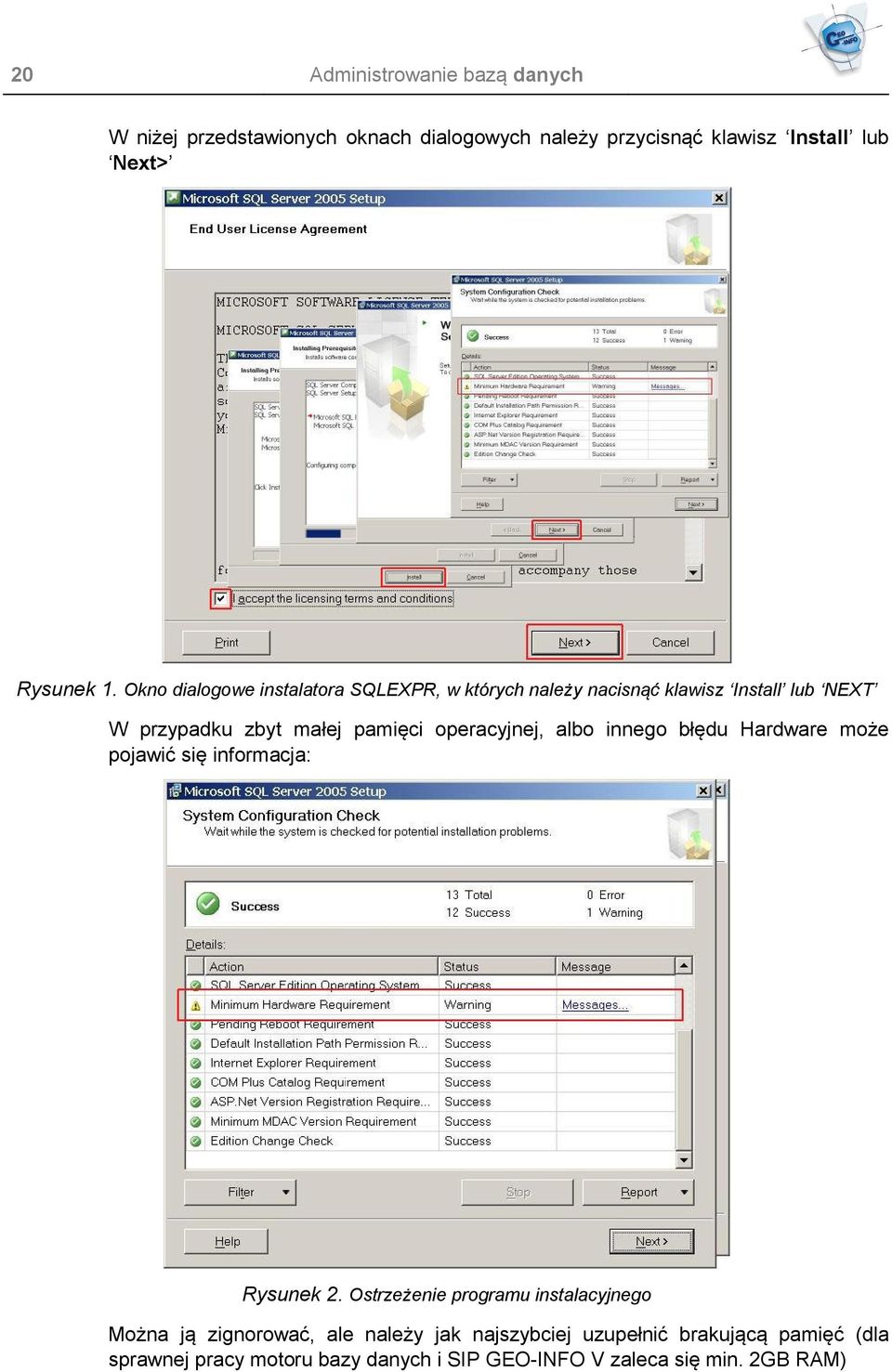

20 20 Administrowanie bazą danych W niżej przedstawionych oknach dialogowych należy przycisnąć klawisz Install lub Next> Rysunek 1. Okno dialogowe instalatora SQLEXPR, w których należy nacisnąć klawisz Install lub NEXT W przypadku zbyt małej pamięci operacyjnej, albo innego błędu Hardware może pojawić się informacja: Rysunek 2. Ostrzeżenie programu instalacyjnego Można ją zignorować, ale należy jak najszybciej uzupełnić brakującą pamięć (dla sprawnej pracy motoru bazy danych i SIP GEO-INFO V zaleca się min. 2GB RAM)

21 Administrowanie bazą danych 21 Następnie należy uzupełnić dane rejestracyjne: Rysunek 3. Dane rejestracyjne Następnie należy zainstalować tylko Database Services oraz można klawiszem Browse zmienić na inną domyślną ścieżkę instalacji Servera SQL (jeśli nie ma istotnych powodów do jej zmiany, zaleca się pozostawić domyślą ścieżkę): Rysunek 4. Wybór komponentu Database Services i domyślna ścieżka do Servera SQL Ścieżkę instalacji Servera SQL warto zapamiętać, gdyż w podkatalogach do niej będą się instalowały pliki baz danych oraz backup y.

22 22 Administrowanie bazą danych W następnym oknie dialogowym należy ustalić parametry autoryzacji. Zaleca się wybrać tryb Mixed mode jako bezpieczniejszy. Jeśli pozostanie domyślny tryb Windows Authentication mode, wówczas obowiązuje hasło logowania do Windows. Login administratora bazy danych jest zawsze sa, natomiast hasło należy ustalić. Hasło administratora Servera SQL należy koniecznie zapamiętać. Bez tego hasła nie będą możliwe jakiekolwiek dalsze działania z Serverem. Rysunek 5. Tryb autoryzacji i hasło administratora Servera SQL

23 Administrowanie bazą danych 23 W kolejnych oknach dialogowych należy pozostawić domyślne ustawienia i przycisnąć klawisz Next> oraz Install : Rysunek 6. Okna z domyślnymi ustawieniami W kolejnych oknach dialogowych należy pozwolić na zainstalowanie programu przyciskając odpowiednio klawisz Next> oraz Finish : Rysunek 7. Okna dialogowe finalizowania procesu instalacji motoru SQL Studio Express 2005 Po naciśnięciu klawisza funkcyjnego Finish instalacja Servera SQL jest zakończona.

24 24 Administrowanie bazą danych Instalacja menedżera SQL Studio Express 2005 Program instaluje interfejs do zarządzania bazami danych z wykorzystaniem motoru SQL Studio Express Z płyty instalacyjnej należy uruchomić program: Tools\SQL2005EXPR\SQLServer2005_SSMSEE.msi Po uruchomieniu instalacji pojawi się okno powitalne. Rysunek 8. Okno powitalne instalatora Menedżera SQL Studio Express 2005 Następnie należy zaakceptować warunki licencji: Rysunek 9. Akceptacja licencji Menedżera SQL Studio Express 2005

25 Administrowanie bazą danych 25 W następnych oknach dialogowych instalatora należy pozostawić domyślne ustawienia i nacisnąć klawisze Next lub Install : Rysunek 10. Kolejne okna instalatora Menedżera Studio Express 2005 finalizujące proces instalacji Po naciśnięciu klawisza funkcyjnego Finish instalacja Menedżera SQL Studio Express 2005 jest zakończona. Utworzenie przestrzeni bazy danych Wszystkie czynności, związane z zakładaniem baz danych, wykonywać może wyłącznie Administrator programu obsługi baz danych (Oracle, Ms SQL Server). Dla opanowania zasad posługiwania się środowiskiem programów obsługi baz danych oraz ze względu na konieczność posiadania specjalnych kwalifikacji i praw do zakładania baz danych niezbędne jest wykorzystanie literatury specjalistycznej dostarczanej wraz z zastosowanym programem. Wysoce specjalizowany charakter obsługi tych programów powoduje, że zasady szczegółowej ich obsługi wykraczają poza zakres tematów omawianych w niniejszym Podręczniku. Skrócony przewodnik przy zakładaniu bazy danych MS SQL Server Uruchomić program MS SQL Server management Studio Express (Menedżer SQL Studio Express 2005). W powitalnym oknie dialogowym zalogować i podłączyć się do Menegera klawiszem Connect.

26 26 Administrowanie bazą danych Rysunek 11. Powitalne okno dialogowe programu SQL Server Studio Express Przy pomocy funkcji managera programu założyć nową bazę danych procedurą New Database. Prawy klawisz myszy na gałęzi Databases rozwija listę funkcji. Należy wybrać funkcję New Database

27 Administrowanie bazą danych 27 Rysunek 12. Okno dialogowe manager a programu SQL Server Studio Express W oknie dialogowym New Database należy w sekcji Select a page zaznaczyć pozycję General. W polu edycyjnym Database należy wpisać nazwę bazy danych (nazwa przestrzeni bazy danych). W nazwie bazy danych nie należy stosować polskich liter.

28 28 Administrowanie bazą danych Rysunek 13. Okno dialogowe New Database strona General programu Studio Express Należy zapisać nazwę bazy danych. Będzie ona przydatna podczas tworzenia łącznika ODBC Windows (patrz: Zakładanie łączników do baz danych, str. 30) oraz łącznika SIP GEO-INFO V MAPA do bazy danych w procedurze rejestru operatorów systemu (patrz: Tworzenie łącznika do bazy danych, str. 47).

29 Administrowanie bazą danych 29 W oknie dialogowym New Database należy w sekcji Select a page zaznaczyć pozycję Options. W polu edycyjnym Collation z rozwijalnej listy należy wybrać Polish_CI_AS (ignorowanie wielkości liter, rozpoznawanie polskich liter ). W polu edycyjnym Auto Shrink z rozwijalnej listy należy wybrać True (automatyczne ściskanie oszczędność miejsca na dysku). Następnie należy nacisnąć klawisz OK. Nastąpi założenie bazy danych na dysku w domyślnym katalogu: C:\PROGRAM FILES\MICROSOFT SQL SERVER\MSSQL\DATA Powstaną dwa pliki: NOWA BAZA GI_V MAPA.MDF NOWA BAZA GI_V MAPA_LOG.LDF Rysunek 14. Okno dialogowe New Database strona Options programu Studio Express

30 30 Administrowanie bazą danych Nowa baza danych została założona. Baza danych pojawi się na liście już istniejących baz danych: Rysunek 15. Nowa baza danych w oknie Menedżera programu Studio Express 2005 Należy zakończyć pracę z programem MS SQL Server management Studio Express. Zakładanie łączników do baz danych Czynność ta wymaga umiejętności obsługiwania środowiska systemu operacyjnego Windows, a w szczególności konfigurowania protokółu wymiany danych ODBC oraz należy posiadać prawa Administratora bazy danych ORACLE lub MS SQL Server. W celu opanowania tych czynności należy zapoznać się z podręcznikiem obsługi systemu operacyjnego Windows dla wersji zainstalowanej u użytkownika oraz literaturą dotyczącą zakładania i zarządzania bazami danych ORACLE lub MS SQL Server.

31 Administrowanie bazą danych 31 Skrócony przewodnik przy zakładaniu łącznika do bazy danych MS SQL Serwer Przy pomocy narzędzia MS Windows Ustawienia/Panel sterowania należy uruchomić (podwójne kliknięcie) procedurę: Narzędzia administracyjne\źródła danych ODBC. Rysunek 16. Okno dialogowe Narzędzi Administracyjnych środowiska Windows

32 32 Administrowanie bazą danych Procedura obsługiwana jest poprzez okno dialogowe Administrator źródeł ODBC. W zakładce Systemowe DSN należy uruchomić klawisz Dodaj. Rysunek 17. Okno dialogowe Administratora łączników ODBC W oknie dialogowym Tworzenie nowego źródła danych należy wybrać z listy sterownik SQL Native Client i nacisnąć klawisz Zakończ. Rysunek 18. Okno dialogowe tworzenia nowego łącznika ODBC W pierwszym oknie dialogu Utwórz nowe źródło danych SQL należy odpowiednio wypełnić kolejne pola edycyjne i nacisnąć klawisz Dalej>. Nazwa(Name):, nazwa łącznika bazy danych; zaleca się stosować tę samą nazwę jak dla bazy danych, do której tworzony jest ten łącznik (patrz Skrócony przewodnik przy zakładaniu bazy danych MS SQL Server, str. 25), Opis(Description):, dowolny komentarz opisujący łącznik ODBC,

33 Administrowanie bazą danych 33 Serwer(Server):, z rozwijalnej listy należy wybrać (lub wpisać) nazwę serwera, na którym założono bazę danych (patrz Skrócony przewodnik przy zakładaniu bazy danych MS SQL Server, str. 25). Rysunek 19. Pierwsze okno dialogu parametrów nowego łącznika ODBC Należy zapisać nazwę bazy danych. Będzie ona przydatna podczas tworzenia łącznika SIP GEO-INFO V MAPA do bazy danych w procedurze rejestru operatorów systemu (patrz: Prowadzenie rejestru operatorów, Tworzenie łącznika do bazy danych, str. 47). W drugim oknie tego samego dialogu Tworzenie nowego źródła danych należy wybrać Sposób weryfikacji Logina i Hasła wypełniając odpowiednie pola i nacisnąć klawisz Dalej. Istnieją dwie opcje: Poprzez wykorzystanie Logina i Hasła do bieżącego środowiska Windows (With Integrated Windows authentication), - niezalecane ze względu na łatwość dostępu do bazy danych, Poprzez podanie Logina i Hasła operatora silnika bazy SQL Server (znane administratorowi SQL a osoba, która instalowała silnik bazy danych) (With SQL authentication ), - zalecane ze względu na bezpieczny dostęp do bazy danych, Zaznaczyć przełącznik ( ): Podłączanie do Serwera SQL (Connect to SQL Server to obtain default settings ) i odpowiednio wypełnić kolejne pola edycyjne (uwaga na duże i małe litery) i nacisnąć klawisz Dalej>. Login(Login ID):, Login utworzony dla operatora SQL podczas instalacji silnika bazy danych, Hasło(Password):, Hasło utworzone dla operatora SQL podczas instalacji silnika bazy danych,

34 34 Administrowanie bazą danych Rysunek 20. Drugie okno dialogu parametrów nowego łącznika ODBC W trzecim oknie tego samego dialogu Tworzenie nowego źródła danych należy zmienić domyślną bazę danych master na nowozałożoną bazę danych i nacisnąć klawisz Dalej>. Przełącznik pola edycyjnego Zmień domyślną bazę danych na nową (Change the default database to) ( ) włączony; z rozwijalnej listy należy wybrać nowo-założoną bazę danych. Pozostałe parametry pozostawić bez zmian (domyślne wartości) Rysunek 21. Trzecie okno dialogu parametrów nowego łącznika ODBC

35 Administrowanie bazą danych 35 W czwartym oknie tego samego dialogu Tworzenie nowego źródła danych należy ustalić polski język dla komunikatów Serwera i nacisnąć klawisz Dalej>. Przełącznik pola edycyjnego Zmień język komunikatów Serwera (Change the language of SQL Server system messages to) ( ) włączony; z rozwijalnej listy należy wybrać język polski (Polish). Pozostałe parametry pozostawić bez zmian (domyślne wartości) Rysunek 22. Czwarte okno dialogu parametrów nowego łącznika ODBC

36 36 Administrowanie bazą danych W oknie dialogowym Listy ustalonych parametrów łącznika ODBC (ODBC Microsoft SQL Server Setup) należy wykonać test połączenia z wybraną bazą danych klawiszem Sprawdź połączenie (Test Data Source). Rysunek 23. Test połączenia z bazą danych i parametry nowego łącznika ODBC

37 Administrowanie bazą danych 37 W oknie dialogowym Test łącznika ODBC (SQL Server ODBC Source Test) powinien pojawić się komunikat o pozytywnym wyniku testu Test zakończony sukcesem (TEST COMPLETED SUCCESSFULLY). Klawisz OK. kończy sesję zakładania łącznika ODBC do nowej bazy danych. Nowy łącznik ODBC pojawi się na liście istniejących łączników w oknie dialogowym: Rysunek 17. Okno dialogowe Administratora łączników ODBC, str. 32 Rysunek 24. Wynik testu połączenia z bazą danych Kolejnym krokiem jest zdefiniowanie struktury bazy danych poprzez uruchomienie dołączonego do SIP GEO-INFO V Mapa specjalizowanego programu DBWizard.exe znajdującego się na dysku w głównym katalogu systemu (patrz: Definiowanie struktury bazy danych, str. 38).

38 38 Definiowanie struktury bazy danych DEFI IOWA IE STRUKTURY BAZY DA YCH Dla zdefiniowania struktury bazy danych należy wykorzystać dołączony do SIP SIP GEO-INFO V Mapa specjalizowany program DBWizard.exe umieszczony przez program instalacyjny w głównym katalogu systemu lub automatycznie instalowany w środowisku Windows podczas instalacji SIP SIP GEO-INFO V MAPA Kreator Bazy Danych. Uruchomienie Kreatora Bazy Danych spowoduje otwarcie standardowego okna Źródeł Danych ODBC Wybierz źródło danych z pakietu Narzędzi Administratora systemu Windows. Z listy w zakładce Komputerowe źródło danych należy wybrać odpowiedni Łącznik do bazy danych, której strukturę chcemy utworzyć. Rysunek 25. Okno wyboru Źródła danych Po dokonaniu wyboru łącznika naciśnięcie klawisza OK., nastąpi logowanie do serwera SQL. Rysunek 26. Okno Logowania do serwera SQL W oknie tym należy wykonać następujące czynności:

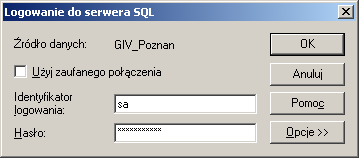

39 Definiowanie struktury bazy danych 39 pozostawić wyłączony przełącznik Użyj zaufanego połączenia, w polu edycyjnym Identyfikator logowania pozostawić domyślną wartość: sa (małymi literami), w polu edycyjnym Hasło wprowadzić hasło użyte podczas zakładania Instancji (podczas instalacji SQL Server a lub Oracle). Naciśnięcie klawisza OK otworzy zasadnicze okno dialogowe Tworzenie bazy danych programu DbWizard: Rysunek 27. Okno programu DBWizard Okno dialogowe zawiera następujące elementy: pole DNS Bazy, zawierające informacje o nazwie Łącznika ODBC do bazy danych stworzonego przez Administratora bazy danych ORACLE lub MS SQL Server; pole skojarzone z klawiszem funkcyjnym Baza danych, klawisz funkcyjny Baza danych; uruchamiający procedurę wyboru bazy danych (wyboru Łącznika ODBC) pole (nieaktywne) Baza danych, zawierające rodzaj bazy danych (ORACLE, Ms SQL Server), pole (nieaktywne) Użytkownik, zawierającego nazwę użytkownika tej bazy danych utworzonego przez Administratora bazy danych ORACLE lub MS SQL Server (domyślnie dbo ), Używany, jeśli występuje konieczność zmiany bazy danych np. podczas aktualizacji innej bazy danych

40 40 Definiowanie struktury bazy danych pole edycyjne Plik wsadu, skojarzone z klawiszem funkcyjnym Wybierz plik, w którym znajduje się nazwa pliku i ścieżka do pliku zawierającego metadane - definicje systematyki bazy danych (plik *.CON). Klawisz funkcyjny Wybierz plik, pozwala na wybór pliku z definicją konfiguracji bazy danych (tzw. skrypt bazy danych metadane bazy danych) z drzewa katalogów i plików programu SIP GEO-INFO V Mapa; plik z konfiguracją bazy danych ma rozszerzenie *.CON. Należy użyć plik: przełączniki: Dla zasobu wielkoskalowego i motoru bazy danych MS SQL Server: C:\PROGRAM FILES\SYSTHERM INFO\GEO-INFO V GUID\SQL\SQLSERVER\NMWK1.CON Dla zasobu wielkoskalowego i motoru bazy danych Oracle: C:\PROGRAM FILES\SYSTHERM INFO\GEO-INFO V GUID\SQL\ORACLE \NMWK1.CON Dla zasobu topograficznego i motoru bazy danych MS SQL Server: C:\PROGRAM FILES\SYSTHERM INFO\GEO-INFO V GUID\SQL\SQLSERVER\TBD.CON Dla zasobu topograficznego i motoru bazy danych Oracle: C:\PROGRAM FILES\SYSTHERM INFO\GEO-INFO V GUID\SQL\ORACLE \TBD.CON Baza danych z historią redakcji mapy; ustawienie domyślne - włączony ( ). Flaga kontrolująca zmianę daty modyfikacji obiektu podczas wykonywania redakcji opisów. Wyłączenie flagi (przełącznik pusty ) spowoduje, że nie będzie wymagane otwarcia Zmiany podczas wykonywania redakcji opisów obiektów, które posiadają już historię. Historia redakcji opisów obiektów NIE BĘDZIE rejestrowana. Funkcja dedykowana do ewentualnego wykorzystania tylko w ODGiK (na odpowiedzialność administratora zasobu). NIE NALEŻY korzystać z tej opcji w odniesieniu do baz danych tworzonych przez Wykonawcę opracowań geodezyjnych. Baza danych w Ośrodku Dokumentacji Geodezyjno-Karograficznym; ustawienie domyślne - włączony ( ). Flaga uruchamiająca funkcję generowania tzw. Identyfikatorów SWDE. Identyfikator SWDE jest niezbędny podczas wymiany danych z zastosowaniem formatu SWDE (patrz także: SIP SIP GEO-INFO V MAPA, Podręcznik Użytkownika, Eksport w formacie SWDE). Wyłączenie flagi (przełącznik pusty ) spowoduje, że Identyfikator SWDE nie będzie generowany. Wykonawca opracowań geodezyjnych powinien mieć WYŁĄCZONĄ tę opcję szczególnie, jeśli do wymiany danych wykorzystuje format SWDE. Za identyfikator SWDE odpowiada właściciel bazy danych (najczęściej jest to ODGiK).

41 Definiowanie struktury bazy danych 41 Ostrzeżenie o niezgodności z instrukcjami traktuj, jako błąd; ustawienie domyślne - wyłączony ( ). Flaga uruchamiająca funkcję blokowania wprowadzania do bazy danych obiektów, dla których pojawia się komunikat o niezgodności z Instrukcją Techniczną. (Np. gdy geometria działki zawiera enklawy; kod klasoużytku niezgodny z instrukcją G-5; gdy numer aktywnego obiektu jest taki sam jak numer obiektu historycznego; itd.). W ODGiK, gdzie zasób EGB nie jest jeszcze uporządkowany (występują klasoużytki niezgodne z instrukcją G-5) lub istnieją obiekty z enklawami, opcja ta powinna być wyłączona. Pliki dokumentów zapisywane w bazie danych; ustawienie domyślne - wyłączony ( ). Flaga uruchamiająca funkcjonalność obsługi plików dokumentów umieszczanych wyłącznie w bazie danych. Opcja domyślna (przełącznik wyłączony) ustawia funkcjonalność obsługi dokumentów, jako plików na dysku. Włączenie przełącznika wymaga wprowadzenia pliku dokumentu do bazy danych, a później wykorzystanie go w funkcjach systemu. Dla danej bazy może działać tylko jedna funkcjonalność albo pliki w bazie danych albo pliki na dysku. lista plików *.DBS proponowanych do zainstalowania w przestrzeni bazy danych; pliki znajdują się np. w katalogu systemowym SIP GEO-INFO V MAPA \SQL\SQLServer; pliki zawierają tematyczne struktury bazy danych zdefiniowane przez producenta systemu; lista składa się z następujących kolumn: Uruchom; zawierającej przełącznik pozwalający na uwzględnienie (lub nie uwzględnienie) danej struktury tematycznej w procesie konfiguracji bazy danych; niektóre struktury są ze sobą skojarzone i wyłączenie jednej spowoduje automatyczne wyłączenie innych, Systemowy; zawierającej informację czy zestaw konfiguracji tematycznej jest systemowy (TAK), czy opcjonalny (NIE), Wersja; zawierającej numer wersji instalowanego zestawu konfiguracji, Status; zawierającej informację w odniesieniu do konfiguracji istniejącej już (ewentualnie) w bazie danych (patrz także komunikat-ostrzeżenie po naciśnięciu klawisza funkcyjnego Przetwarzaj, klawisz funkcyjny Zamknij, kończący działanie funkcji, klawisz funkcyjny Sprawdź BD (nieaktywny podczas tworzenia bazy danych), patrz Podręcznik Zarządzanie Bazami Danych, klawisz funkcyjny Nowy ident. BD, (nieaktywny podczas pierwszego tworzenia bazy danych), patrz także: Podręcznik Użytkownika SIP GEO-INFO V Mapa, Zarządzanie Bazami Danych, rozdział Aktualizacja struktury bazy danych klawisz funkcyjny Przetwarzaj, uruchamiający procedurę tworzenia konfiguracji bazy danych w przestrzeni bazy ORACLE lub Ms SQL Server; W trakcie pierwszej konfiguracji bazy danych program DbWizard wymaga wyboru Układu współrzędnych, w którym będzie funkcjonowała baza danych.

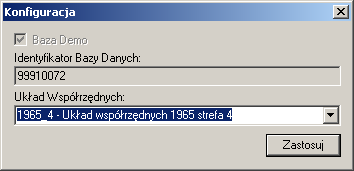

42 42 Definiowanie struktury bazy danych Rysunek 28. Okno wyboru układu współrzędnych w programie DBWizard Układ współrzędnych należy wybrać z okna dialogowego Konfiguracja zawierającego: Przełącznik Baza Demo (aktualnie nieaktywny); pozwalający nadawać bazie danych odpowiednie ograniczenia wynikające z przeznaczenia bazy Demo, Pole Identyfikator Bazy Danych; zawiera wygenerowany przez program DbWizard unikalny numer (identyfikator) konfigurowanej bazy danych, Pole edycyjne Układ Współrzędnych; z rozwijalną listą predefiniowanych, obsługiwanych przez SIP GEO-INFO V MAPA układów współrzędnych; należy wybrać z tej listy układ współrzędnych, w którym ma funkcjonować aktualnie konfigurowana baza danych, Klawisz funkcyjny Zastosuj; uruchamia procedurę zdefiniowania w bazie danych wybranego układu współrzędnych Procedura definiowania struktury bazy danych została zakończona.

43 Operatorzy SIP GEO-INFO V 43 OPERATORZY SIP GEO-I FO V Zarządzanie operatorami SIP GEO-INFO V wykonuje się przy pomocy Menedżera operatorów systemu. Jest to osobny, zewnętrzny program: \Systherm Info\UserMgr\CommonUserManager.exe Pełny opis obsługi Menedżera operatorów systemu patrz: Podręcznik Użytkownika SIP GEO-INFO Mapa, Zarządzanie bazami danych, rozdział: Operatorzy SIP GEO-INFO V. Administrator SIP GEO-I FO V MAPA Absolutne minimum do uruchomienia programu, to istnienie jednego Operatora systemu o uprawnieniach Administratora. Taki operator jest tworzony automatycznie podczas instalacji systemu SIP GEO-INFO V MAPA. Uruchomienie programu CommonUserManager.exe wymaga zalogowania się do niego operatora z prawami Administratora. Przy pierwszym uruchomieniu programu w oknie logowania należy wprowadzić: Nazwa (operatora): Hasło (operatora): admin geo-info Rysunek 29. Okno logowania się do menedżera rejestru operatorów Jest to jedyny operator istniejący w tym momencie w bazie operatorów systemu. Uwaga!! Operator systemowy admin NIE JEST przeznaczony do pracy z bazą danych! Operator ten nie może autoryzować żadnych obiektów. Nie należy przydzielać operatorowi admin żadnych praw do pracy z bazą danych. Dalsze czynności należy przeprowadzić z poziomu okna dialogowego Zarządzanie operatorami i połączeniami do baz danych. Należy dodać nowego operatora o uprawnieniach do pracy z bazą danych. Operator admin nie ma takich uprawnień. Może on tylko zakładać nowych operatorów i ustalać uprawnienia.

44 44 Operatorzy SIP GEO-INFO V Dodanie operatora Dodanie nowego operatora dokonuje się za pomocą funkcji klawisza Dodaj w oknie dialogowym Zarządzanie operatorami i połączeniami do baz danych programu CommonUserManager.exe Dodanie operatora może wykonać wyłącznie istniejący już w bazie operatorów operator o uprawnieniach administratora. Po instalacji SIP GEO-INFO V Mapa jest nim operator o nazwie Admin (hasło: geo-info). Parametry operatora ustala się w oknie dialogowym Operator. Rysunek 30. Okno dialogowe rejestru Operatorów SIP GEO-INFO V funkcja Dodaj operatora Zaleca się dodania przynajmniej jednego operatora o uprawnieniach administratora, który jednocześnie ma prawa do tworzenia i modyfikacji obiektów w bazie danych aplikacji (np. baza aplikacji SIP GEO-INFO V Mapa).

45 Operatorzy SIP GEO-INFO V 45 W oknie tym należy: Rysunek 31. Parametry nowego operatora określić nazwę operatora wpisując ją w pole Nazwa wpisać w pole Imię/nazwa skrócona imię operatora lub nazwę skróconą instytucji wpisać w pole Nazwisko/pełna nazwa nazwisko operatora lub pełną nazwę instytucji ustalić hasło operatora w polu Hasło. potwierdzić hasło w polu Potwierdź hasło. w polu informacyjnym Data ważności aktualnie pozostanie puste. w polu edycyjnym Ścieżka do konfiguracji dla programu z rozwijalnej listy aplikacji działających w SIP GEO-INFO V należy wybrać GEO-INFO Mapa. Rysunek 32. Rozwijalna lista aplikacji SIP GEO-INFO V W skojarzonym polu edycyjnym wpisać ścieżkę do katalogu operatora, w którym będą zapisywane jego konfiguracje. Jeśli wpisana ścieżka nie istnieje, to program próbuje ją stworzyć. Ścieżkę można wskazać przy pomocy klawisza.

46 46 Operatorzy SIP GEO-INFO V Uwaga! Zaleca się, aby ścieżka dla danego operatora i dla każdej aplikacji była unikalna. Rysunek 33. Proponowane ścieżki operatora odpowiednio dla każdej aplikacji Podczas zapisywania (danych) operatora do bazy danych (klawisz funkcyjny OK.) następuje sprawdzenie, czy ścieżki bieżącego operatora są zdefiniowane (dla aplikacji GEO-INFO Mapa, GEO-INFO Integra, GEO-INFO Ośrodek). Jeśli nie, wówczas pojawia się stosowny komunikat. Rysunek 34. Ostrzeżenie o braku ścieżki operatora dla aplikacji ustalić przełącznikiem Aktywny, czy danemu operatorowi wolno się zalogować do aplikacji (GEO-INFO Mapa, GEO-INFO Integra, GEO-INFO Ośrodek). Jeśli przełącznik nie jest włączony, operator nie może wykonywać żadnych działań w żadnej z tych aplikacji. przydzielić prawa Administratora bazy operatorów przełącznikiem Administrator, w przypadku, jeśli nowy operator ma mieć prawa administratora. Jeśli ma to być zwykły operator przełącznik należy pozostawić pusty, Administrator może zarządzać wszystkimi innymi operatorami bazy operatorów. Uwaga! Przy operatorze z uprawnieniami administratora bazy operatorów systemu pojawia się litera A w pierwszej kolumnie Listy operatorów. Klawisz OK zatwierdza ustawienia w oknie dialogowym Operator, klawisz Anuluj przerywa działanie funkcji. Uwaga! Operator utworzony w menedżerze operatorów nie ma jeszcze przydziału do Grupy operatorów bazy danych.

47 Operatorzy SIP GEO-INFO V 47 Jeśli program nie może znaleźć ścieżki do plików konfiguracyjnych operatora dla danej aplikacji (GEO-INFO Mapa, GEO-INFO Integra, GEO-INFO Ośrodek), wówczas pojawia się komunikat: Rysunek 35. Komunikat o braku ścieżki do konfiguracji operatora Tworzenie łącznika do bazy danych Tworzenie połączeń do baz danych (tzw. łączników GEO-INFO) należy wykonać w sekcji Połączenia do baz danych w oknie dialogowym Zarządzanie operatorami i połączeniami do Bazy danych. Łącznik GEO-INFO jest niezbędny, aby operator mógł dostać się do bazy danych zasobu numerycznego. Aby założyć nowy łącznik należy wybrać klawisz Dodaj. Zakładanie łącznika do bazy danych odbywa się za pośrednictwem okna dialogowego Nowe połączenie. Oznaczenia w kolumnie A : - Operator ma uprawnienia administratora w bazie danych operatorów systemu (bazie Menedżera)

48 48 Operatorzy SIP GEO-INFO V Rysunek 36. Tworzenie nowego Łącznika do bazy danych W oknie tym należy: wybrać z rozwijalnej listy pola edycyjnego Program aplikację, (np. GEO- INFO V Mapa), w której będzie wykorzystywany ten łącznik. Lista aplikacji tworzy się na podstawie informacji uzyskanej przez program ze środowiska Windows, powstałej podczas instalacji aplikacji (rejestry Windows). W momencie wyboru aplikacji otwiera się standardowe okno Wyboru źródła bazy danych ODBC w środowisku Windows, z którego należy wybrać odpowiednie źródło.

49 Operatorzy SIP GEO-INFO V 49 Rysunek 37. Wybór źródła (łącznika) ODBC Po wyborze łącznika ODBC następuje weryfikacja połączenia do bazy danych zasobu numerycznego. Odbywa się logowanie do tej bazy na aktualnie zalogowanego do bazy operatorów operatora (operator admin ). Po pozytywnej weryfikacji połączenia z bazą danych zasobu numerycznego (bazą aplikacji) uaktywniają się pozostałe opcje okna dialogowego Nowe połączenie. określić nazwę łącznika wpisując ją w pole Nazwa połączenia. Dla wygody zarządzania i łatwiejszego zapamiętania zaleca się, aby nazwa połączenia brzmiała tak samo jak nazwa bazy danych zasobu numerycznego oraz nazwa Łącznika Windows (DBMS). włączyć przełącznik Domyślne połączenie do programu, jeśli dla tego połączenia z zasobem numerycznym GEO-INFO V Mapa mają domyślnie współpracować zasoby numeryczne i aplikacje GEO-INFO V Integra i GEO-INFO V Ośrodek. Domyślne może być tylko jedno połączenie w każdej aplikacji. Domyślne połączenie jest zaznaczone w sekcji Połączenia do baz danych gwiazdką ( * ) w pierwszej kolumnie okna dialogowego Zarządzanie operatorami i połączeniami do baz danych. przy pomocy klawiszy operacyjnych i należy z sekcji Nieprzyłączeni operatorzy przenieść operatorów do sekcji Przyłączeni operatorzy. Są to operatorzy, którzy będą wykonywali działania na tej bazie zasobu numerycznego.

50 50 Operatorzy SIP GEO-INFO V Rysunek 38. Okno dialogowe nowego Łącznika do bazy danych po przyłączeniu operatorów Klawisz funkcyjny OK zatwierdza ustawienia w oknie dialogowym Nowe połączenie i następuje automatyczna synchronizacja operatorów z rejestru Menedżera operatorów z bazą danych aplikacji. Funkcja klawisza OK. tworzy operatorów w bazie danych z następującymi parametrami: Login Identyfikator jest generowany automatyczną procedurą. Zaleca się później zmodyfikować Identyfikator operatora do wartości PESEL lub NIP (patrz: Podręcznik Użytkownika SIP GEO-INFO V Mapa, Zarządzanie bazami danych, rozdział: Zmiana danych operatora Bazy Danych) Hasło Imię Nazwisko Aktywność Klawisz Anuluj przerywa działanie funkcji. Prawa operatorów W oknie dialogowym Zarządzanie operatorami i połączeniami do baz danych można zarządzać prawami operatorów w bazie zasobu numerycznego. Na liście Połączenia do baz danych należy wybrać połączenie do bazy danych zasobu numerycznego.

51 Operatorzy SIP GEO-INFO V 51 Użycie klawisza funkcyjnego Prawa powoduje otwarcie okna dialogowego Prawa i uruchomienie funkcji tworzenia i modyfikacji Grup operatorów oraz ich uprawnień w odniesieniu do działań na bazie danych zasobu numerycznego. Rysunek 39. Okno dialogowe obsługi praw i grup operatorów Przyłączenie operatora do Grupy operatorów Aby przyłączyć operatora bazy danych do Grupy operatorów należy wybrać klawisz Zmień. Zmiana danych operatora odbywa się za pośrednictwem okna dialogowego Użytkownik BD. W oknie tym można zmienić: Identyfikator operatora wpisując go ręcznie lub generując przy pomocy klawisza funkcyjnego Wyznacz (opcja niezalecana). Zaleca się zmienić automatycznie wygenerowany Identyfikator (podczas tworzenia nowego operatora) na wartość PESEL lub NIP.

52 52 Operatorzy SIP GEO-INFO V Dodać operatora do Grupy operatorów (klawisz Dodaj) przenosząc nazwę Grupy operatorów z sekcji Nie należy do grupy do sekcji Należy do grupy. Rysunek 40. Okno dialogowe zmiany parametrów Operatora Bazy Danych

53 Uruchomienie SIP GEO-INFO V MAPA 53 URUCHOMIE IE SIP GEO-I FO V MAPA Prawidłowe i efektywne działanie systemu wymaga odpowiedniego skonfigurowania trzech środowisk, od których zależy zgodne z oczekiwaniami funkcjonowanie całości systemu mapy numerycznej: środowiska systemu Windows; środowiska programu AutoCAD lub innego edytora graficznego; środowiska programu ORACLE lub MS SQL Server. Uruchomienie systemu następuje poprzez wybranie ikony SIP SIP GEO-INFO V MAPA, z folderu SIP GEO-INFO V MAPA utworzonej przez program instalacyjny. Prawidłowo skonfigurowany system powinien zgłosić się tytułowym ekranem systemu, a następnie okienkiem dialogowym, w którym należy podać nazwę operatora. Logowanie do systemu Rysunek 41. Tytułowy ekran systemu SIP GEO-INFO V MAPA Okno dialogowe wyboru operatora pojawia się automatycznie w momencie rozpoczęcia pracy z SIP GEO-INFO V MAP. Wybór operatora aplikacji odbywa się poprzez okno dialogowe Użytkownik. Okno zawiera: dwa pola edycyjne, w których należy umieścić dane identyfikujące operatora Użytkownik, w którym należy umieścić (unikalną) Nazwę operatora, Hasło, w którym należy umieścić Hasło operatora (jeśli nie jest puste), Przy pierwszym (po instalacji) uruchomieniu systemu należy podać dane jedynego, aktualnie istniejące w systemie operatora, Administratora aplikacji: Nazwa operatora: Hasło operatora: admin geo-info

54 54 Uruchomienie SIP GEO-INFO V MAPA Rysunek 42. Okno logowania się użytkownika do SIP GEO-INFO V MAPA Jeśli logowanie ma dotyczyć operatora, który ma pracować produkcyjnie należy zalogować się na operatora, który ma takie uprawnienia Np.: Nazwa operatora: Hasło operatora: jan abc Podręczniki do SIP GEO-I FO V MAPA Wszystkie podręczniki (w postaci plików PDF) dla SIP GEO-INFO V MAPA zawierające opis funkcji, konfiguracje i tabele kodów znajdują się w katalogu EDOK na płycie instalacyjnej SIP GEO-INFO V MAPA. Aktualne wersje podręczników można znaleźć na stronie internetowej GEO-INFO V Mapa.pl w rozdziale Pliki do pobrania - > SIP GEO-INFO V MAPA

55 Konfiguracja środowiska graficznego 55 KO FIGURACJA ŚRODOWISKA GRAFICZ EGO Dla prawidłowego funkcjonowania SIP GEO-INFO V MAPA niezbędne jest właściwe zainstalowanie i skonfigurowanie środowiska graficznego (parametry edytora graficznego) aktualnie wykorzystywanego przez system. Detale instalacji, konfiguracji i dalsze informacje o parametrach zastosowanego edytora graficznego znajdzie Użytkownik w Podręczniku instalacyjnym danego edytora. Poniżej podano parametry podstawowe niezbędne dla właściwego funkcjonowania aplikacji SIP GEO-INFO V MAPA. AutoCAD Po zainstalowaniu aplikacji SIP GEO-INFO V MAPA należy uruchomić funkcję: PLIKI\KONFIGURACJA\AUTOCAD (lub polecenie z klawiatury w Linii poleceń: KONFIG (_config). Rysunek 43. Okno konfiguracji AutoCAD a

56 56 Konfiguracja środowiska graficznego Uwaga! Nazwy zakładek i parametrów oraz ogólny wygląd okien dialogowych mogą się zmieniać w raz z koleją wersją AutoCAD a. Zakładka Pliki Gałąź "Ścieżka poszukiwań plików pomocniczych" (Support File Search Path) Dopisać ścieżki: dodać nową ścieżkę przeszukiwań [GIV]\System\ACAD gdzie [GIV] ścieżka do głównej kartoteki SIP GEO-INFO V MAPA dodać ew. nową ścieżkę przeszukiwań do własnych bloków graficznych jeśli takie powstały (np. bloki pochodzące z funkcji Prymitywy-bloki), np.: [GIV]\Bloki użytkownika Wzorce kreskowania Zakładka Ekran gdzie [GIV] ścieżka do głównej kartoteki SIP GEO-INFO V Plik Gi.PAT z katalogu [GIV]\System\ACAD Skopiować w katalogach: [ACAD] \SUPPORT gdzie [ACAD] ścieżka do głównej kartoteki programu AutoCAD Utworzyć z pliku Gi.PAT dwa pliki: Acad.PAT oraz AcadIso.PAT Kolory: Model, Arkusz (tło - 254) Linie okna poleceń: 3 Suwaki z boku i na dole: wyłączyć (zalecane) Zakładka Otwórz i zapisz Automatyczny zapis: wyłączyć Utwórz kopię zapasową przy zapisie: wyłączyć Zakładka Wydruk i publikacja Dodać lub skonfigurować urządzenie kreślące Zakładka Parametry użytkownika IntelliCAD Podręczne menu/prawy klawisz myszy: Powtórz ostatnią komendę, ENTER Jednostki źródłowe/docelowe: metry Po zainstalowaniu aplikacji SIP GEO-INFO V MAPA należy uruchomić funkcję: PLIKI\KONFIGURACJA\ICAD (lub polecenie z klawiatury w Linii poleceń: KONFIG (config).

57 Konfiguracja środowiska graficznego 57 Rysunek 44. Okno konfiguracji IntelliCAD a Uwaga! Nazwy zakładek i parametrów oraz ogólny wygląd okien dialogowych mogą się zmieniać w raz z koleją wersją IntelliCAD a. Zakładka Ogólne Wyłączyć Autozapis Zakładka Ścieżki/Pliki Wskazać katalog dla plików: Czcionek SHX i kreskowań w ścieżkach poszukiwań plików z czcionkami Czcionki" i Wzory kreskowania dodać na początku nowe ścieżki: [GIV]\System\ICAD; Zakładka Ekran gdzie: [GIV] ścieżka do głównej kartoteki SIP GEO-INFO V MAPA. Kolor ekranu graficznego 255 (biały)
