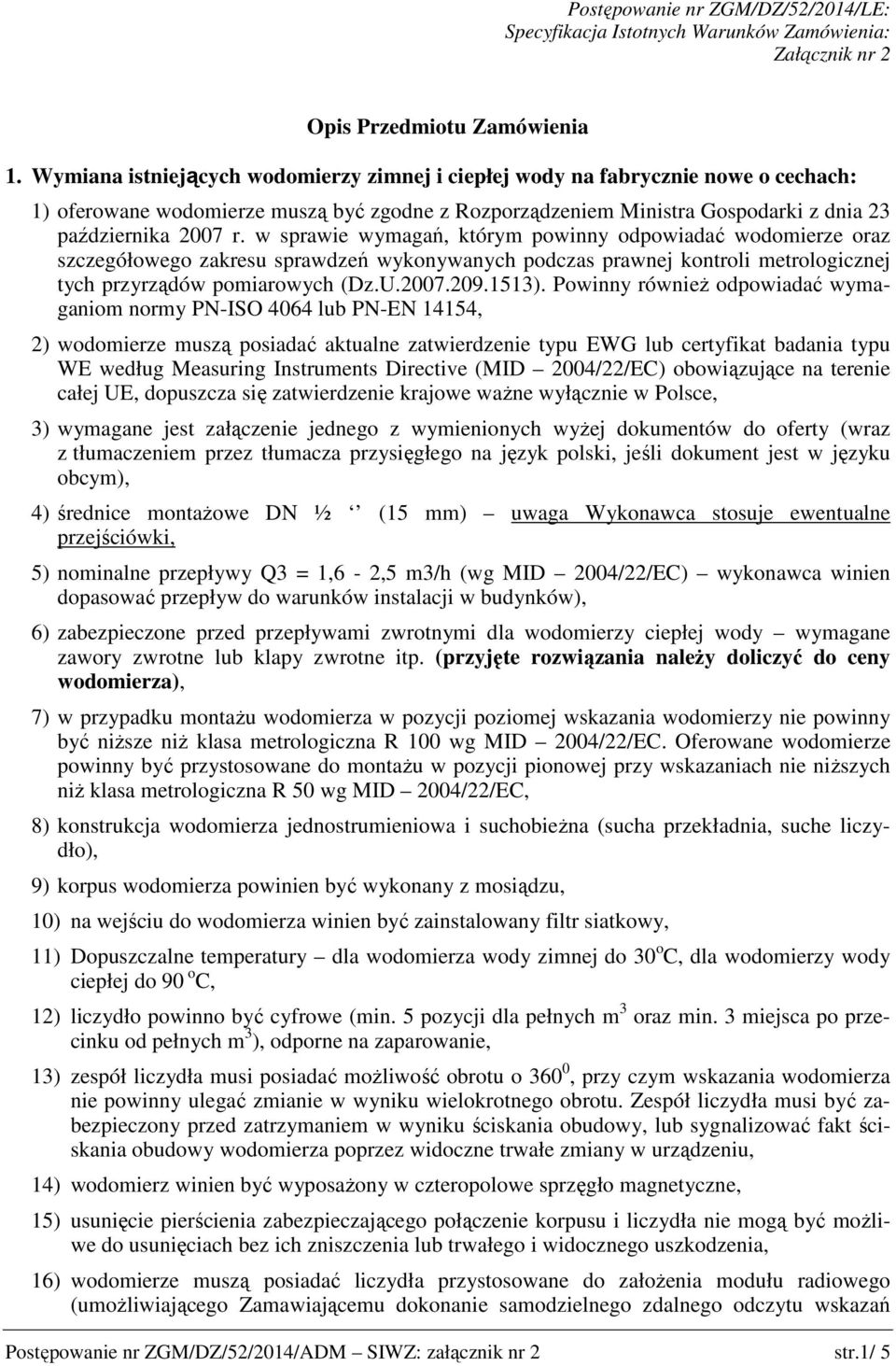

1 Postępowanie nr ZGM/DZ/52/2014/LE: Specyfikacja Istotnych Warunków Zamówienia: Załącznik nr 2 Opis Przedmiotu Zamówienia 1. Wymiana istniejących wodomierzy zimnej i ciepłej wody na fabrycznie nowe o cechach: 1) oferowane wodomierze muszą być zgodne z Rozporządzeniem Ministra Gospodarki z dnia 23 października 2007 r. w sprawie wymagań, którym powinny odpowiadać wodomierze oraz szczegółowego zakresu sprawdzeń wykonywanych podczas prawnej kontroli metrologicznej tych przyrządów pomiarowych (Dz.U ). Powinny również odpowiadać wymaganiom normy PN-ISO 4064 lub PN-EN 14154, 2) wodomierze muszą posiadać aktualne zatwierdzenie typu EWG lub certyfikat badania typu WE według Measuring Instruments Directive (MID 2004/22/EC) obowiązujące na terenie całej UE, dopuszcza się zatwierdzenie krajowe ważne wyłącznie w Polsce, 3) wymagane jest załączenie jednego z wymienionych wyżej dokumentów do oferty (wraz z tłumaczeniem przez tłumacza przysięgłego na język polski, jeśli dokument jest w języku obcym), 4) średnice montażowe DN ½ (15 mm) uwaga Wykonawca stosuje ewentualne przejściówki, 5) nominalne przepływy Q3 = 1,6-2,5 m3/h (wg MID 2004/22/EC) wykonawca winien dopasować przepływ do warunków instalacji w budynków), 6) zabezpieczone przed przepływami zwrotnymi dla wodomierzy ciepłej wody wymagane zawory zwrotne lub klapy zwrotne itp. (przyjęte rozwiązania należy doliczyć do ceny wodomierza), 7) w przypadku montażu wodomierza w pozycji poziomej wskazania wodomierzy nie powinny być niższe niż klasa metrologiczna R 100 wg MID 2004/22/EC. Oferowane wodomierze powinny być przystosowane do montażu w pozycji pionowej przy wskazaniach nie niższych niż klasa metrologiczna R 50 wg MID 2004/22/EC, 8) konstrukcja wodomierza jednostrumieniowa i suchobieżna (sucha przekładnia, suche liczydło), 9) korpus wodomierza powinien być wykonany z mosiądzu, 10) na wejściu do wodomierza winien być zainstalowany filtr siatkowy, 11) Dopuszczalne temperatury dla wodomierza wody zimnej do 30 o C, dla wodomierzy wody ciepłej do 90 o C, 12) liczydło powinno być cyfrowe (min. 5 pozycji dla pełnych m 3 oraz min. 3 miejsca po przecinku od pełnych m 3 ), odporne na zaparowanie, 13) zespół liczydła musi posiadać możliwość obrotu o 360 0, przy czym wskazania wodomierza nie powinny ulegać zmianie w wyniku wielokrotnego obrotu. Zespół liczydła musi być zabezpieczony przed zatrzymaniem w wyniku ściskania obudowy, lub sygnalizować fakt ściskania obudowy wodomierza poprzez widoczne trwałe zmiany w urządzeniu, 14) wodomierz winien być wyposażony w czteropolowe sprzęgło magnetyczne, 15) usunięcie pierścienia zabezpieczającego połączenie korpusu i liczydła nie mogą być możliwe do usunięciach bez ich zniszczenia lub trwałego i widocznego uszkodzenia, 16) wodomierze muszą posiadać liczydła przystosowane do założenia modułu radiowego (umożliwiającego Zamawiającemu dokonanie samodzielnego zdalnego odczytu wskazań Postępowanie nr ZGM/DZ/52/2014/ADM SIWZ: załącznik nr 2 str.1/ 5

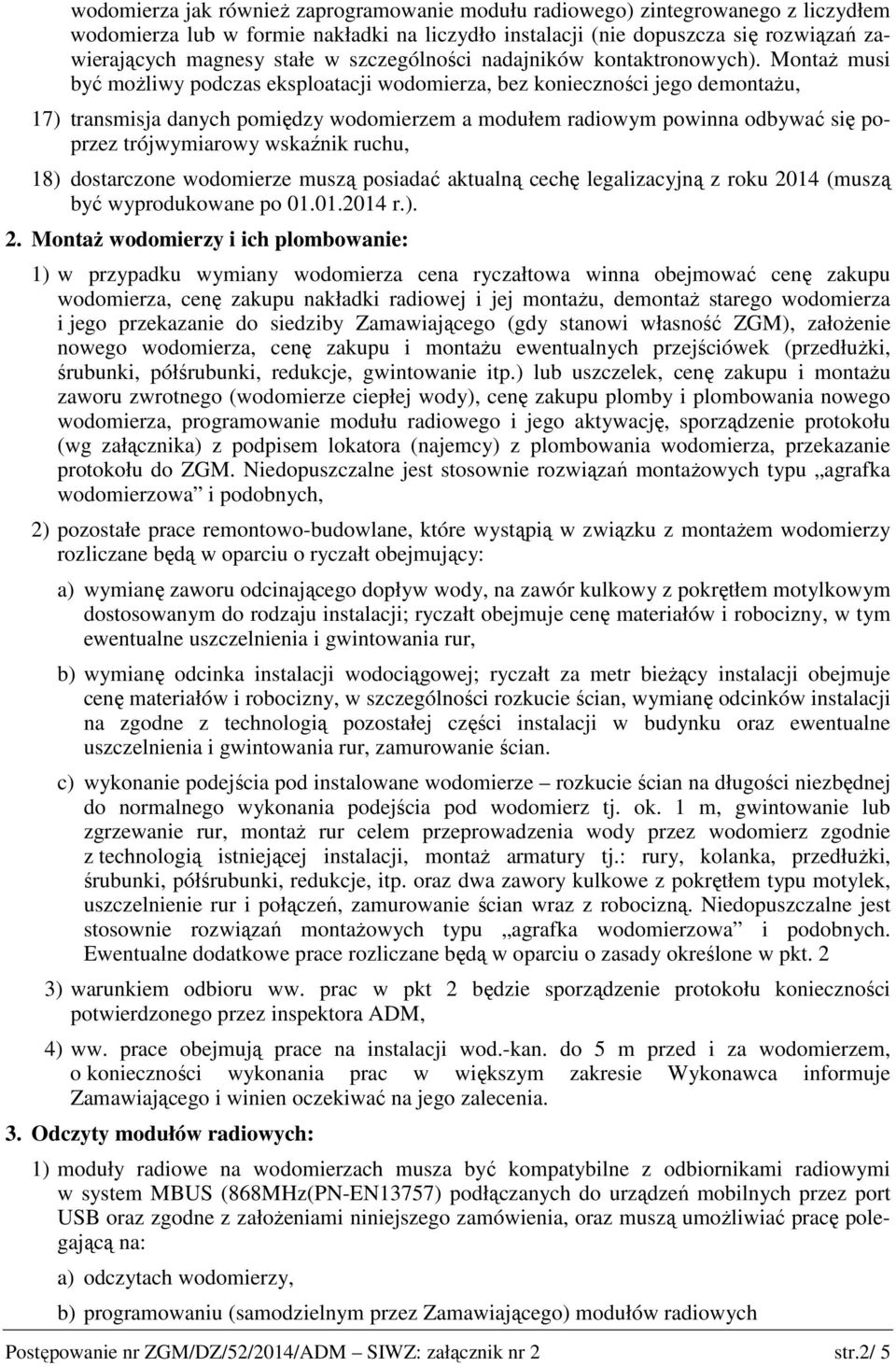

2 wodomierza jak również zaprogramowanie modułu radiowego) zintegrowanego z liczydłem wodomierza lub w formie nakładki na liczydło instalacji (nie dopuszcza się rozwiązań zawierających magnesy stałe w szczególności nadajników kontaktronowych). Montaż musi być możliwy podczas eksploatacji wodomierza, bez konieczności jego demontażu, 17) transmisja danych pomiędzy wodomierzem a modułem radiowym powinna odbywać się poprzez trójwymiarowy wskaźnik ruchu, 18) dostarczone wodomierze muszą posiadać aktualną cechę legalizacyjną z roku 2014 (muszą być wyprodukowane po r.). 2. Montaż wodomierzy i ich plombowanie: 1) w przypadku wymiany wodomierza cena ryczałtowa winna obejmować cenę zakupu wodomierza, cenę zakupu nakładki radiowej i jej montażu, demontaż starego wodomierza i jego przekazanie do siedziby Zamawiającego (gdy stanowi własność ZGM), założenie nowego wodomierza, cenę zakupu i montażu ewentualnych przejściówek (przedłużki, śrubunki, półśrubunki, redukcje, gwintowanie itp.) lub uszczelek, cenę zakupu i montażu zaworu zwrotnego (wodomierze ciepłej wody), cenę zakupu plomby i plombowania nowego wodomierza, programowanie modułu radiowego i jego aktywację, sporządzenie protokołu (wg załącznika) z podpisem lokatora (najemcy) z plombowania wodomierza, przekazanie protokołu do ZGM. Niedopuszczalne jest stosownie rozwiązań montażowych typu agrafka wodomierzowa i podobnych, 2) pozostałe prace remontowo-budowlane, które wystąpią w związku z montażem wodomierzy rozliczane będą w oparciu o ryczałt obejmujący: a) wymianę zaworu odcinającego dopływ wody, na zawór kulkowy z pokrętłem motylkowym dostosowanym do rodzaju instalacji; ryczałt obejmuje cenę materiałów i robocizny, w tym ewentualne uszczelnienia i gwintowania rur, b) wymianę odcinka instalacji wodociągowej; ryczałt za metr bieżący instalacji obejmuje cenę materiałów i robocizny, w szczególności rozkucie ścian, wymianę odcinków instalacji na zgodne z technologią pozostałej części instalacji w budynku oraz ewentualne uszczelnienia i gwintowania rur, zamurowanie ścian. c) wykonanie podejścia pod instalowane wodomierze rozkucie ścian na długości niezbędnej do normalnego wykonania podejścia pod wodomierz tj. ok. 1 m, gwintowanie lub zgrzewanie rur, montaż rur celem przeprowadzenia wody przez wodomierz zgodnie z technologią istniejącej instalacji, montaż armatury tj.: rury, kolanka, przedłużki, śrubunki, półśrubunki, redukcje, itp. oraz dwa zawory kulkowe z pokrętłem typu motylek, uszczelnienie rur i połączeń, zamurowanie ścian wraz z robocizną. Niedopuszczalne jest stosownie rozwiązań montażowych typu agrafka wodomierzowa i podobnych. Ewentualne dodatkowe prace rozliczane będą w oparciu o zasady określone w pkt. 2 3) warunkiem odbioru ww. prac w pkt 2 będzie sporządzenie protokołu konieczności potwierdzonego przez inspektora ADM, 4) ww. prace obejmują prace na instalacji wod.-kan. do 5 m przed i za wodomierzem, o konieczności wykonania prac w większym zakresie Wykonawca informuje Zamawiającego i winien oczekiwać na jego zalecenia. 3. Odczyty modułów radiowych: 1) moduły radiowe na wodomierzach musza być kompatybilne z odbiornikami radiowymi w system MBUS (868MHz(PN-EN13757) podłączanych do urządzeń mobilnych przez port USB oraz zgodne z założeniami niniejszego zamówienia, oraz muszą umożliwiać pracę polegającą na: a) odczytach wodomierzy, b) programowaniu (samodzielnym przez Zamawiającego) modułów radiowych Postępowanie nr ZGM/DZ/52/2014/ADM SIWZ: załącznik nr 2 str.2/ 5

3 c) obróbce baz danych; za pomocą oprogramowania Hydrolink wersja firmy Bmeters, pracującym pod kontrolą systemu operacyjnego Windows XP x86, Windows 7 x86/x64, Windowows 8 x86/x64, 2) minimalny zakres danych odczytu to: numer systemowy/id urządzenia pomiarowego, numer seryjny urządzenia pomiarowego, numer nakładki radiowej, adres lokalu, aktualny stan wodomierza (w m3), raport błędów (co najmniej: o przepływach wstecznych, wyciekach, zatrzymaniu wodomierza, zdjęciu nakładki radiowej, oddziaływaniu polem magnetycznym), historie stanów za dany okres rozliczeniowy, co najmniej za każdy miesiąc, wg stanu na koniec każdego miesiąca. Osoba odczytująca winna mieć dostęp do danych dot. liczby i położenia (adres lokalu) odczytanych/nieodczytanych urządzeń i innych raportowanych błędów w danym budynku natychmiastowo po odczycie i bezpośrednio z urządzenia mobilnego do odczytu danych, bez potrzeby obróbki baz danych, 3) wartości emisji fal elektromagnetycznych przez moduły radiowe nie mogą przekraczać dopuszczalnych wartości granicznych przewidzianych dla danego pasma w zakresie oddziaływania na ludzi, 4) moduły radiowe winny pracować w pasmach nie wymagających odrębnych zgód lub opłat za użytkowanie ze strony Zamawiającego, 5) moduły radiowe muszą posiadać stopień ochrony nie mniejszy niż IP65, być całkowicie odporne na stałe pole magnetyczne (wytwarzane przez magnesy). 4. Obsługa zgłoszeń reklamacyjnych i warunki gwarancji: 1) Wykonawca zapewnia obsługę reklamacji w okresie ich gwarancji (urządzeń pomiarowych oraz modułów radiowych). 2) druk zgłoszenia reklamacyjnego Zamawiający będzie przekazywać Wykonawcy do 7 dni roboczych. 3) termin rozpatrzenia reklamacji przez wykonawcę do 14 dni lub 30 dni w przypadku wykonywania ekspertyzy urządzenia. 4) koszty uzasadnionych reklamacji pokrywa Wykonawca, koszt reklamacji nieuzasadnionych pokrywa Zamawiający, przy czym warunkiem zapłaty przez Zamawiającego jest prawidłowe wypełnienie druku reklamacyjnego w zakresie obciążającym Wykonawcę. 5) Okres gwarancji wynosi: a) wodomierzy do końca okresu legalizacji, b) modułów radiowych minimum 5 lat, c) na usługę montażu wodomierza i wykonanie podejścia 1 rok. 6) Wykonawca winien wskazać ekipę serwisową wykonującą czynności związane z naprawami gwarancyjnymi tj.: a) przyjęciem zgłoszenia reklamacyjnego (za pośrednictwem Zamawiającego), b) kontrolą urządzeń pomiarowych lub usunięcia wad montażowych, c) ewentualny demontaż urządzenia pomiarowego (montaż nowego lub zastępczego urządzenia pomiarowego (wypełnia się załączony protokół montażu)), d) ewentualne zlecenie wykonania ekspertyzy urządzenia pomiarowego e) ponowny montaż sprawdzanego urządzenia w przypadku jego prawidłowego działania i sporządzenie protokołu montażu. Postępowanie nr ZGM/DZ/52/2014/ADM SIWZ: załącznik nr 2 str.3/ 5

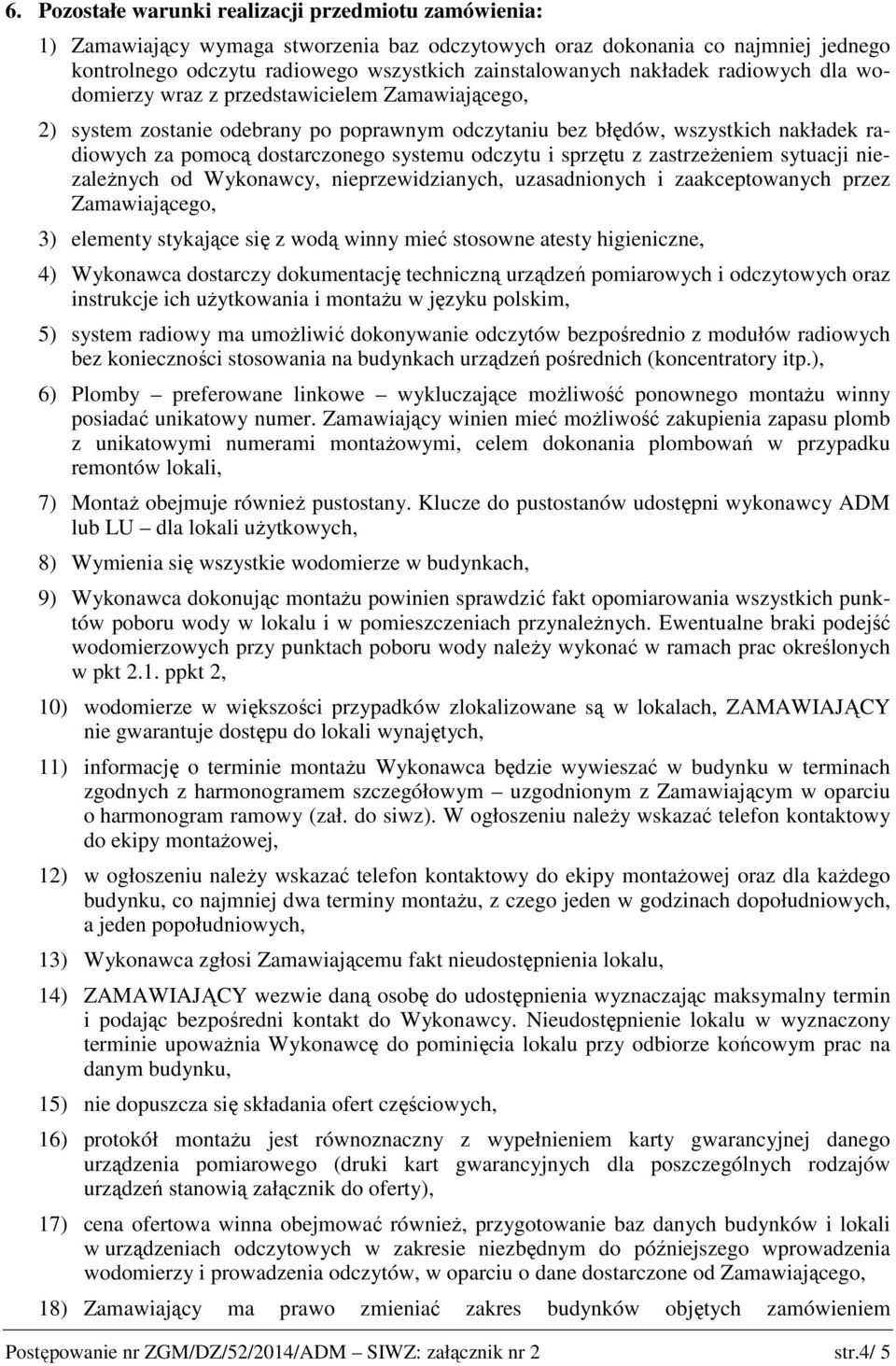

4 6. Pozostałe warunki realizacji przedmiotu zamówienia: 1) Zamawiający wymaga stworzenia baz odczytowych oraz dokonania co najmniej jednego kontrolnego odczytu radiowego wszystkich zainstalowanych nakładek radiowych dla wodomierzy wraz z przedstawicielem Zamawiającego, 2) system zostanie odebrany po poprawnym odczytaniu bez błędów, wszystkich nakładek radiowych za pomocą dostarczonego systemu odczytu i sprzętu z zastrzeżeniem sytuacji niezależnych od Wykonawcy, nieprzewidzianych, uzasadnionych i zaakceptowanych przez Zamawiającego, 3) elementy stykające się z wodą winny mieć stosowne atesty higieniczne, 4) Wykonawca dostarczy dokumentację techniczną urządzeń pomiarowych i odczytowych oraz instrukcje ich użytkowania i montażu w języku polskim, 5) system radiowy ma umożliwić dokonywanie odczytów bezpośrednio z modułów radiowych bez konieczności stosowania na budynkach urządzeń pośrednich (koncentratory itp.), 6) Plomby preferowane linkowe wykluczające możliwość ponownego montażu winny posiadać unikatowy numer. Zamawiający winien mieć możliwość zakupienia zapasu plomb z unikatowymi numerami montażowymi, celem dokonania plombowań w przypadku remontów lokali, 7) Montaż obejmuje również pustostany. Klucze do pustostanów udostępni wykonawcy ADM lub LU dla lokali użytkowych, 8) Wymienia się wszystkie wodomierze w budynkach, 9) Wykonawca dokonując montażu powinien sprawdzić fakt opomiarowania wszystkich punktów poboru wody w lokalu i w pomieszczeniach przynależnych. Ewentualne braki podejść wodomierzowych przy punktach poboru wody należy wykonać w ramach prac określonych w pkt 2.1. ppkt 2, 10) wodomierze w większości przypadków zlokalizowane są w lokalach, ZAMAWIAJĄCY nie gwarantuje dostępu do lokali wynajętych, 11) informację o terminie montażu Wykonawca będzie wywieszać w budynku w terminach zgodnych z harmonogramem szczegółowym uzgodnionym z Zamawiającym w oparciu o harmonogram ramowy (zał. do siwz). W ogłoszeniu należy wskazać telefon kontaktowy do ekipy montażowej, 12) w ogłoszeniu należy wskazać telefon kontaktowy do ekipy montażowej oraz dla każdego budynku, co najmniej dwa terminy montażu, z czego jeden w godzinach dopołudniowych, a jeden popołudniowych, 13) Wykonawca zgłosi Zamawiającemu fakt nieudostępnienia lokalu, 14) ZAMAWIAJĄCY wezwie daną osobę do udostępnienia wyznaczając maksymalny termin i podając bezpośredni kontakt do Wykonawcy. Nieudostępnienie lokalu w wyznaczony terminie upoważnia Wykonawcę do pominięcia lokalu przy odbiorze końcowym prac na danym budynku, 15) nie dopuszcza się składania ofert częściowych, 16) protokół montażu jest równoznaczny z wypełnieniem karty gwarancyjnej danego urządzenia pomiarowego (druki kart gwarancyjnych dla poszczególnych rodzajów urządzeń stanowią załącznik do oferty), 17) cena ofertowa winna obejmować również, przygotowanie baz danych budynków i lokali w urządzeniach odczytowych w zakresie niezbędnym do późniejszego wprowadzenia wodomierzy i prowadzenia odczytów, w oparciu o dane dostarczone od Zamawiającego, 18) Zamawiający ma prawo zmieniać zakres budynków objętych zamówieniem Postępowanie nr ZGM/DZ/52/2014/ADM SIWZ: załącznik nr 2 str.4/ 5

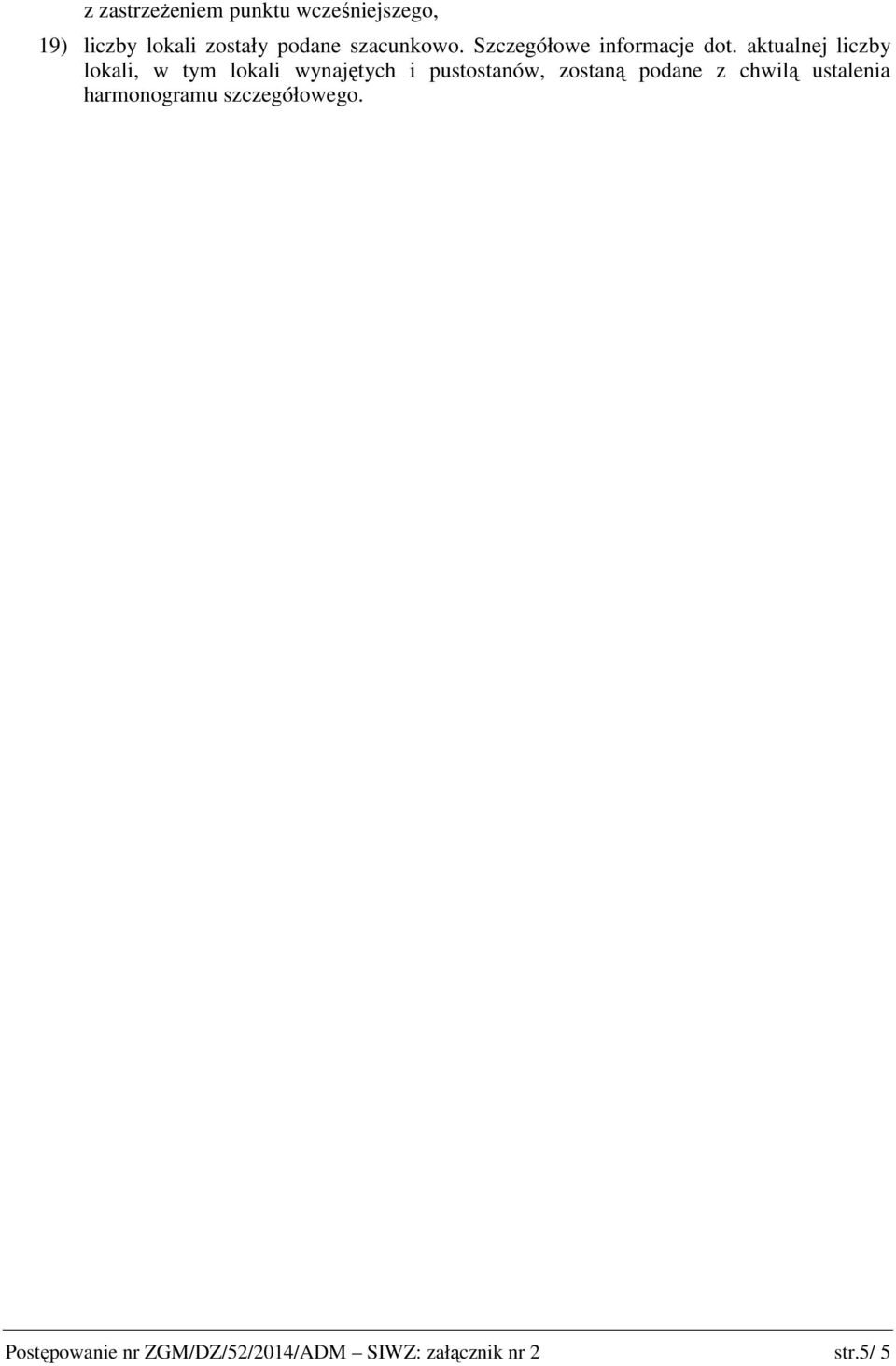

5 z zastrzeżeniem punktu wcześniejszego, 19) liczby lokali zostały podane szacunkowo. Szczegółowe informacje dot. aktualnej liczby lokali, w tym lokali wynajętych i pustostanów, zostaną podane z chwilą ustalenia harmonogramu szczegółowego. Postępowanie nr ZGM/DZ/52/2014/ADM SIWZ: załącznik nr 2 str.5/ 5
