1 Nazwa i adres obiektu budowlanego: PROJEKT BUDOWLANY OBIEKTU MAŁEJ ARCHITEKTURY SŁUŻĄCY DO REKREACJI CODZIENNEJ ŚCIANKA WSPINACZKOWA OŚRODEK REKREACYJNY STARY DWÓR Dz. NR 1459/1 obręb Łuka Inwestor: URZĄD GMINY NAREWKA UL.BIAŁOWIESKA 1; NAREWKA Projektanci: Podpis Nr uprawnień Projekt budowlany: arch. Ryszard Tomasik ul. Górczewska 26/20A, Warszawa St 653/89 Konstrukcja: Mgr inż. Grzegorz Zagrajek ul. Ostrobramska 134 m.4, Warszawa 8/69 Warszawa, styczeń 2010

BIAŁOWIESKA 1; 17-220 NAREWKA Projektanci: Podpis Nr uprawnień Projekt budowlany: arch. Ryszard Tomasik ul.

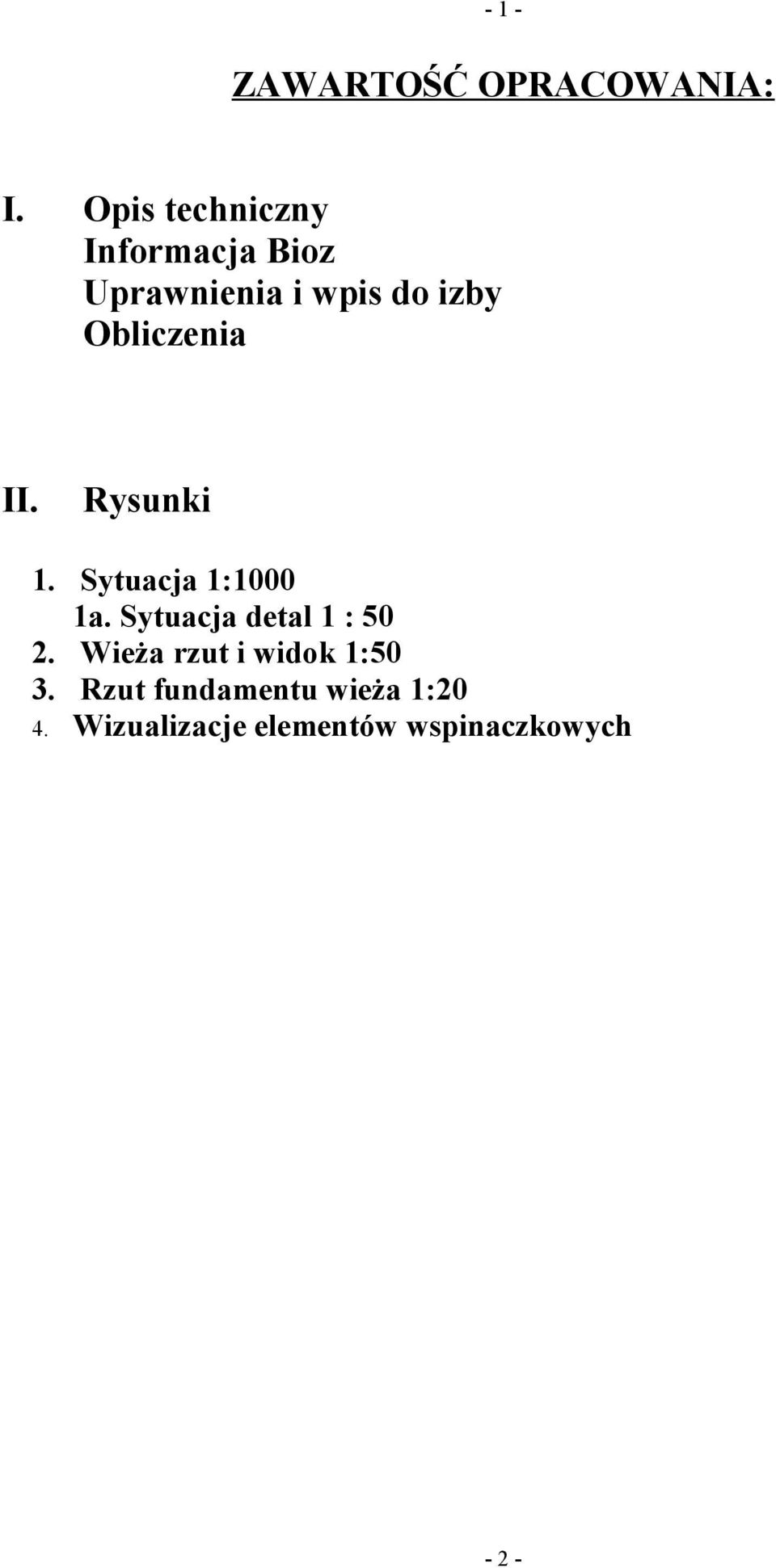

2 - 1 - ZAWARTOŚĆ OPRACOWANIA: I. Opis techniczny Informacja Bioz Uprawnienia i wpis do izby Obliczenia II. Rysunki 1. Sytuacja 1:1000 1a. Sytuacja detal 1 : Wieża rzut i widok 1:50 3. Rzut fundamentu wieża 1:20 4. Wizualizacje elementów wspinaczkowych - 2 -

3 I. OPIS DO PROJEKTU: 1. Dane ogólne: Projekt ściany wspinaczkowej w Narewkach jako obiekt małej architektury do rekreacji przy ośrodku sportowym. Lokalizacja wydzielony teren działka nr 1459/1 obręb Łuka Projekt wykonano na podstawie : - wizji lokalnej - badań gruntu - Polskiej Normy dotyczącej ścian wspinaczkowych PN-EN Polskie Normy Branżowe PN- 77/B i PN-81/B Powierzchnia podstawy 3,5m2 Wysokość ścianki wspinaczkowej 6,2m Powierzchnia placyku żwirowego 53m2 2. Opis ścianki wspinaczkowej typu wieża: - Fundamenty żelbetowe beton B25 na podlewce z chudego betonu ( po wykonaniu wykopu konieczna wizyta uprawnionego konstruktora lub geologa) - Konstrukcja nośna elementy stalowe mocowane do fundamentów na kołki typu Hilti ø 16 mm wklejane, z rur zimnogiętych ( 80x80x5 i 50x50x4 ) ocynkowana - Blacha pod słupy nośne 350x350x10mm z 4 otworami ø 18 mm szt. 9 - Wsporniki do paneli wspinaczkowych rury zimnogięte zakończone blachą 200x200x6mm z 4 otworami ø 12 mm ; elementy dolne i górne 200x100x6mm z 2 ø 12 mm otworami - Elementy usztywniające kątowniki 50x50x4 przykręcane do konstrukcji na

Branżowe PN- 77/B-02011 i PN-81/B-03020 Powierzchnia podstawy 3,5m2 Wysokość ścianki wspinaczkowej 6,2m Powierzchnia placyku żwirowego 53m2 2.

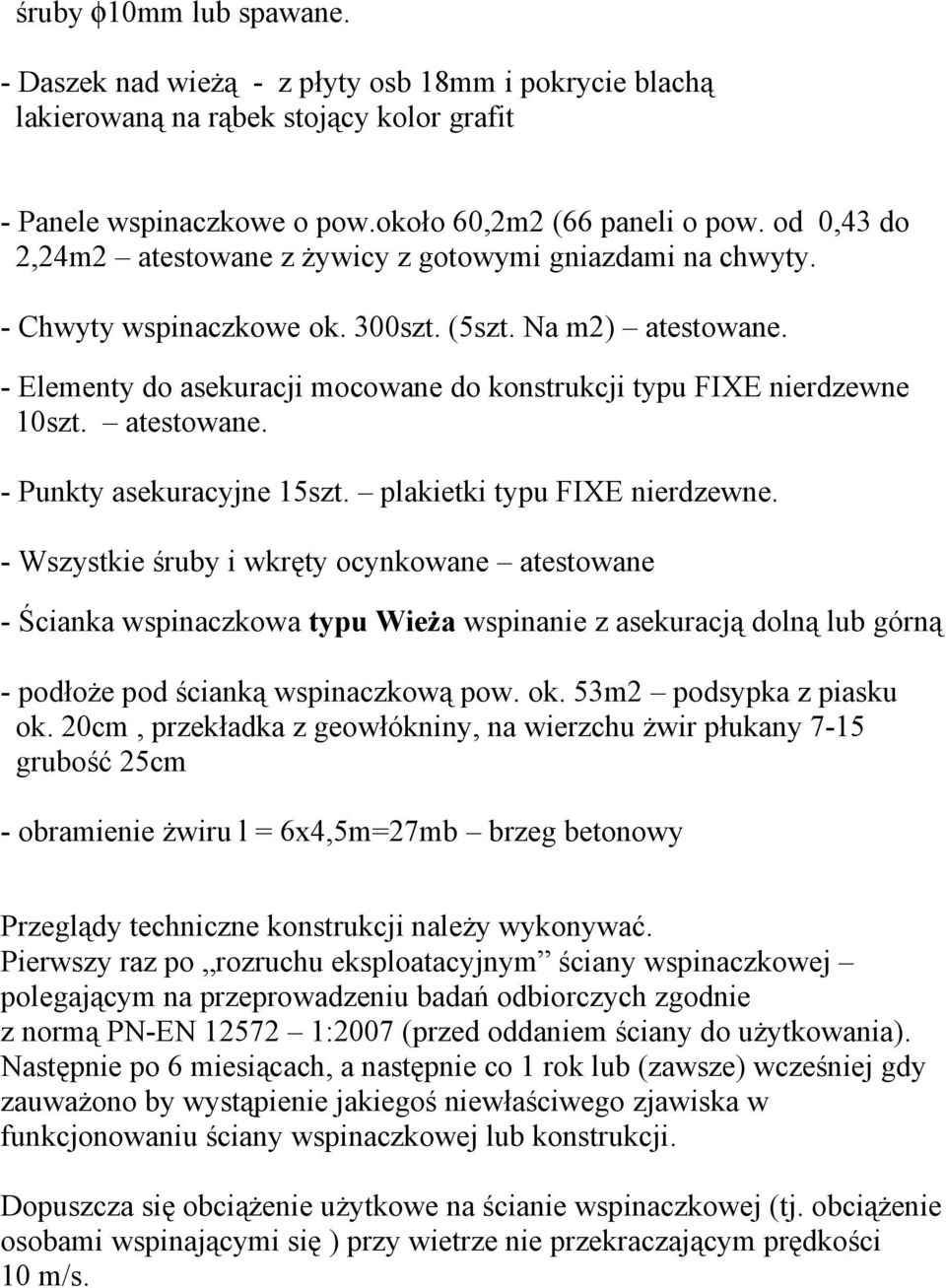

4 śruby φ10mm lub spawane. - Daszek nad wieżą - z płyty osb 18mm i pokrycie blachą lakierowaną na rąbek stojący kolor grafit - Panele wspinaczkowe o pow.około 60,2m2 (66 paneli o pow. od 0,43 do 2,24m2 atestowane z żywicy z gotowymi gniazdami na chwyty. - Chwyty wspinaczkowe ok. 300szt. (5szt. Na m2) atestowane. - Elementy do asekuracji mocowane do konstrukcji typu FIXE nierdzewne 10szt. atestowane. - Punkty asekuracyjne 15szt. plakietki typu FIXE nierdzewne. - Wszystkie śruby i wkręty ocynkowane atestowane - Ścianka wspinaczkowa typu Wieża wspinanie z asekuracją dolną lub górną - podłoże pod ścianką wspinaczkową pow. ok. 53m2 podsypka z piasku ok. 20cm, przekładka z geowłókniny, na wierzchu żwir płukany 7-15 grubość 25cm - obramienie żwiru l = 6x4,5m=27mb brzeg betonowy Przeglądy techniczne konstrukcji należy wykonywać. Pierwszy raz po rozruchu eksploatacyjnym ściany wspinaczkowej polegającym na przeprowadzeniu badań odbiorczych zgodnie z normą PN-EN :2007 (przed oddaniem ściany do użytkowania). Następnie po 6 miesiącach, a następnie co 1 rok lub (zawsze) wcześniej gdy zauważono by wystąpienie jakiegoś niewłaściwego zjawiska w funkcjonowaniu ściany wspinaczkowej lub konstrukcji. Dopuszcza się obciążenie użytkowe na ścianie wspinaczkowej (tj. obciążenie osobami wspinającymi się ) przy wietrze nie przekraczającym prędkości 10 m/s.

- Elementy do asekuracji mocowane do konstrukcji typu FIXE nierdzewne 10szt. atestowane. - Punkty asekuracyjne 15szt. plakietki typu FIXE nierdzewne.

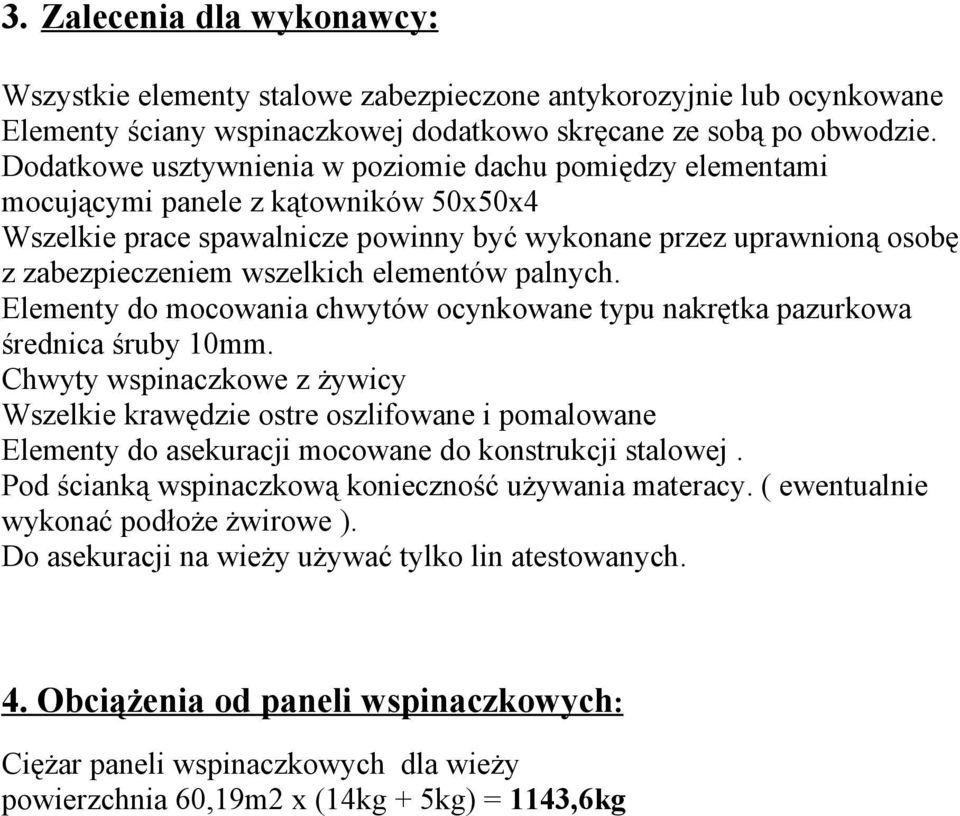

5 3. Zalecenia dla wykonawcy: Wszystkie elementy stalowe zabezpieczone antykorozyjnie lub ocynkowane Elementy ściany wspinaczkowej dodatkowo skręcane ze sobą po obwodzie. Dodatkowe usztywnienia w poziomie dachu pomiędzy elementami mocującymi panele z kątowników 50x50x4 Wszelkie prace spawalnicze powinny być wykonane przez uprawnioną osobę z zabezpieczeniem wszelkich elementów palnych. Elementy do mocowania chwytów ocynkowane typu nakrętka pazurkowa średnica śruby 10mm. Chwyty wspinaczkowe z żywicy Wszelkie krawędzie ostre oszlifowane i pomalowane Elementy do asekuracji mocowane do konstrukcji stalowej. Pod ścianką wspinaczkową konieczność używania materacy. ( ewentualnie wykonać podłoże żwirowe ). Do asekuracji na wieży używać tylko lin atestowanych. 4. Obciążenia od paneli wspinaczkowych: Ciężar paneli wspinaczkowych dla wieży powierzchnia 60,19m2 x (14kg + 5kg) = 1143,6kg

elementów palnych. Elementy do mocowania chwytów ocynkowane typu nakrętka pazurkowa średnica śruby 10mm.

6 5. Informacja Bezpieczeństwa i Ochrony Zdrowia: Opracowana zgodnie z rozporządzeniem Min. Infrastruktury z w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 z 2003r. poz. 1126). Wykonano w oparciu o rozporządzenie Min. Infrastruktury z w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 z 2003r. poz. 401) 1./ Zakres robót całego zamierzenia budowlanego obejmuje w kolejności: 1.1. Przedmiotem opracowania projektowego, którego dotyczy niniejsza informacja jest budowa ścianki wspinaczkowej typu WIEŻA na terenie Ośrodka Rekreacyjnego Stary Dwór gmina Narewka 1.2. Przygotowanie i zagospodarowanie placu budowy: a. protokolarne przejęcie od inwestora placu budowy z uzbrojeniem terenu, wykonawczej dokumentacji technicznej i dziennika budowy b. ogrodzenie terenu z oznakowaniem tablicami ostrzegawczymi i informacyjnymi w tym wykonanie tablicy informacyjnej c. doprowadzenie energii elektrycznej d. urządzenie pomieszczeń socjalno-bytowych ( jadalnia i szatnie) oraz higieniczno sanitarnych ( WC, umywalnia ) e. rozmieszczenie sprzętu budowlanego 1.3. Roboty montażowe stan surowy : a. pomiary geodezyjne b. roboty ziemne c. roboty fundamentowe d. wykonanie konstrukcji 1.4. Roboty przyłączeniowe mediów : Brak robót przyłączeniowych mediów 1.5. Roboty wykończeniowe : a. roboty malarskie b. roboty porządkowe 1.6. Roboty zewnętrzne :

Infrastruktury z 6.02.2003 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 z 2003r. poz. 401) 1.

7 a. wykonanie placyku żwirowego 2./ Wykaz istniejących obiektów budowlanych Brak istniejących obiektów budowlanych. 3./ Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi : a. Rusztowania 4./ Informacje dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia : a/ upadek z wysokości : ekspozycja zagrożenia b. duża codziennie miejsca występowania zagrożenia to : rusztowania, drabiny, praca na wysokości zagrożenie występuje w czasie 7,5 godz. dziennie b/ porażenie prądem elektrycznym : ekspozycja zagrożenia praktycznie możliwa - kilka razy na dzień miejsca występowania zagrożenia to : elektronarzędzia, betoniarka, podajnik do betonu, piła tarczowa, kable przesyłające energię elektryczną zagrożenie występuje w czasie do 3 godzin dziennie c/ skaleczenia : ekspozycja zagrożenia b. duża codziennie miejsce wystąpienia zagrożenia to : ostre krawędzi detali zagrożenie występuje 7,5 godz. dziennie f/ uderzenie i przygniecenie : ekspozycja zagrożenia bardzo duża codziennie, prawdopodobieństwo niewielkie miejsce wystąpienia zagrożenia : przy robotach montażowych, przy transporcie ręcznym, przy składowaniu materiałów zagrożenie występuje w czasie 7,5 godz. dziennie g/ poślizgnięcie się, potknięcie się, upadek : ekspozycja zagrożenia praktycznie możliwa - kilka razy na dzień miejsce wystąpienia zagrożenia to : stanowisko pracy, plac budowy

/ Informacje dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia : a/ upadek z wysokości :

8 zagrożenie występuje w czasie 7,5 godz. dziennie h/ spadające przedmioty : ekspozycja zagrożenia bardzo duża codziennie miejsce wystąpienia zagrożenia to: rusztowania, budowany budynek, przenoszenie zagrożenie występuje w czasie 7,5 godz. dziennie i/ urazy oczu : ekspozycja zagrożenia praktycznie możliwa - kilka razy na dzień miejsce wystąpienia zagrożenia to: betoniarka, stanowiska tynkarskie, miejsce gaszenia wapna, roboty izolacyjne ( wełna mineralna), przecinarka do płytek, gilotyna zagrożenie występuje w czasie 7,5 godz. dziennie 5. Informacje o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych, takich jak: wykonywanie wykopów o ścianach pionowych bez rozparcia o głęb. większej niż 1,5 m oraz wykopów o bezpiecznym nachyleniu ścian o głęb. większej niż 3,0 m roboty, przy których wykonywaniu występuje ryzyko upadku z wys. ponad 5,0 m montaż, demontaż i konserwacja rusztowań roboty budowlane, prowadzone przy montażu i demontażu ciężkich elementów prefabrykowanych, których masa przekracza 1,0 t a) pracownik nowoprzyjęty przechodzi szkolenie wstępne ogólne oraz podstawowe i stanowiskowe prowadzone przez głównego specjalistę do spraw BHP, natomiast pracownik już zatrudniony przesunięty do robót niebezpiecznych przechodzi szkolenie stanowiskowe prowadzone przez kierownika budowy b) zasady postępowania w przypadku wystąpienia zagrożenia : ocena zdarzenia. podjęcie działania jak najszybsze usunięcie czynnika działającego na poszkodowanego ocena zaistniałego zagrożenia dla życia poszkodowanego sprawdzenie tętna sprawdzenie oddechu oraz drożności dróg oddechowych ocena stanu przytomności ustalenie rodzaju urazu (rany, złamania itp.,)

zagrożenia praktycznie możliwa - kilka razy na dzień miejsce wystąpienia zagrożenia to: betoniarka, stanowiska tynkarskie, miejsce gaszenia wapna, roboty izolacyjne ( wełna mineralna), przecinarka do

9 zabezpieczenie chorego przed możliwością dodatkowego urazu lub innego zagrożenia (np. wyniesienie poszkodowanego z miejsca działania czynników toksycznych) natychmiastowe zgłoszenie kierownictwu budowy przez poszkodowanego lub współpracownika o zaistniałym zdarzeniu wezwanie pomocy fachowej (lekarza. Pogotowia Ratunkowego itd.) zorganizowanie transportu poszkodowanego (jeśli nie ma możliwości szybkiego dotarcia lekarza). zabezpieczenie miejsca w którym wystąpiło zagrożenie kierownictwo budowy informuje dyrekcję i służby BHP o zaistniałym zdarzeniu c) wszyscy pracownicy mają obowiązek stosowania środków ochrony indywidualnej, zabezpieczających przed skutkami zagrożeń takich jak : kaski szelki przy pracach na wysokości odzież roboczą i ochronną sprzęt ochrony osobistej ( okulary ochronne, nauszniki, maski ) d) nadzór nad pracami szczególnie niebezpiecznymi odbywa się bezpośrednio przez brygadzistę tych robót oraz majstra, ( podpis )

fachowej (lekarza. Pogotowia Ratunkowego itd.) zorganizowanie transportu poszkodowanego (jeśli nie ma możliwości szybkiego dotarcia lekarza).
