Dwuścienny system kominowy ze stali nierdzewnej z izolacją System Metaloterm MF. Certyfikacja zakładowej kontroli produkcji wykonana jest przez:

Transkrypt

1 EC DEKLARACJA ZGODNOŚCI 1 / Deklaracja została wystawiona zgodnie z Dyrektywą Wytwarzania Produktów 89/106/EEC Produkt: Dwuścienny system kominowy ze stali nierdzewnej z izolacją System Metaloterm MF Producent: Pochodzenie: Ontop B.V. Oude Veerseweg SH Middelburg Holandia Middelburg - Holandia Deklarujemy, że dla wyżej wymienionego produktu wszystkie przepisy wynikające z i EN zostały spełnione, a produkty oznaczone są odpowiednim oznakowaniem CE zgodnie z Załącznikiem ZA. Dla oceny zgodności zastały wykonane procedury zawarte w tabeli ZA.4. Certyfikacja zakładowej kontroli produkcji wykonana jest przez: MPA NRW Materialprüfungsamt Nordrhein-Westfalen Marsbruchstraße 186 D Dortmund (Kenn-Nr. 0432) Numer certyfikatu zakładowej kontroli produkcji: Wydany CPD Middelburg, Jules Veraart Managing director

2 2 / 6 Oznaczenie dokumentów wg EN , załącznik ZA tabela ZA 2 System metalowy T200 P1 W V2 L50040 O10 Dwuścienny izolowany system kominowy z izolacją Odcinek komina EN T200 P1 W V2 L50040 O10 o grubości 25 mm lub 37,5 mm T450 N1 W V2-L50040 O40 EN T450 N1 W V2-L50040 O40 T450 N1 D V3-L50040 G50 EN T450 N1 D V3-L50040 G70 Oznaczenie produktu Numer normy Poziom temperatury Klasa ciśnienia (N: podciśnienie, P: nadciśnienie, H: wysokie nadciśnienie) Odporność na kondensat (W: mokre lub D: suche) Klasa odporności na korozję i materiał elementu komina Odporność na pożar sadzy (G: tak/ O: nie) i odległość od palnych materiałów (w mm) Opory przepływu Średnia chropowatość: 1 mm Opór cieplny ø mm: 0,55 m²k/w ø mm: 0,51 m 2 K/W Dla danej temperatury Wytrzymałość na zginanie Wytrzymałość na rozciąganie: 10 m Instalacje ukośne: patrz internetowa strona Ontop Obciążenie wiatrem: wysokość wolnostojącego odcinka powyżej ostatniego mocowania: patrz internetowa strona Ontop Maksymalny odstęp od poprzecznych mocowań: patrz internetowa strona Ontop Odporność na zamrażanie-odmrażanie: Tak

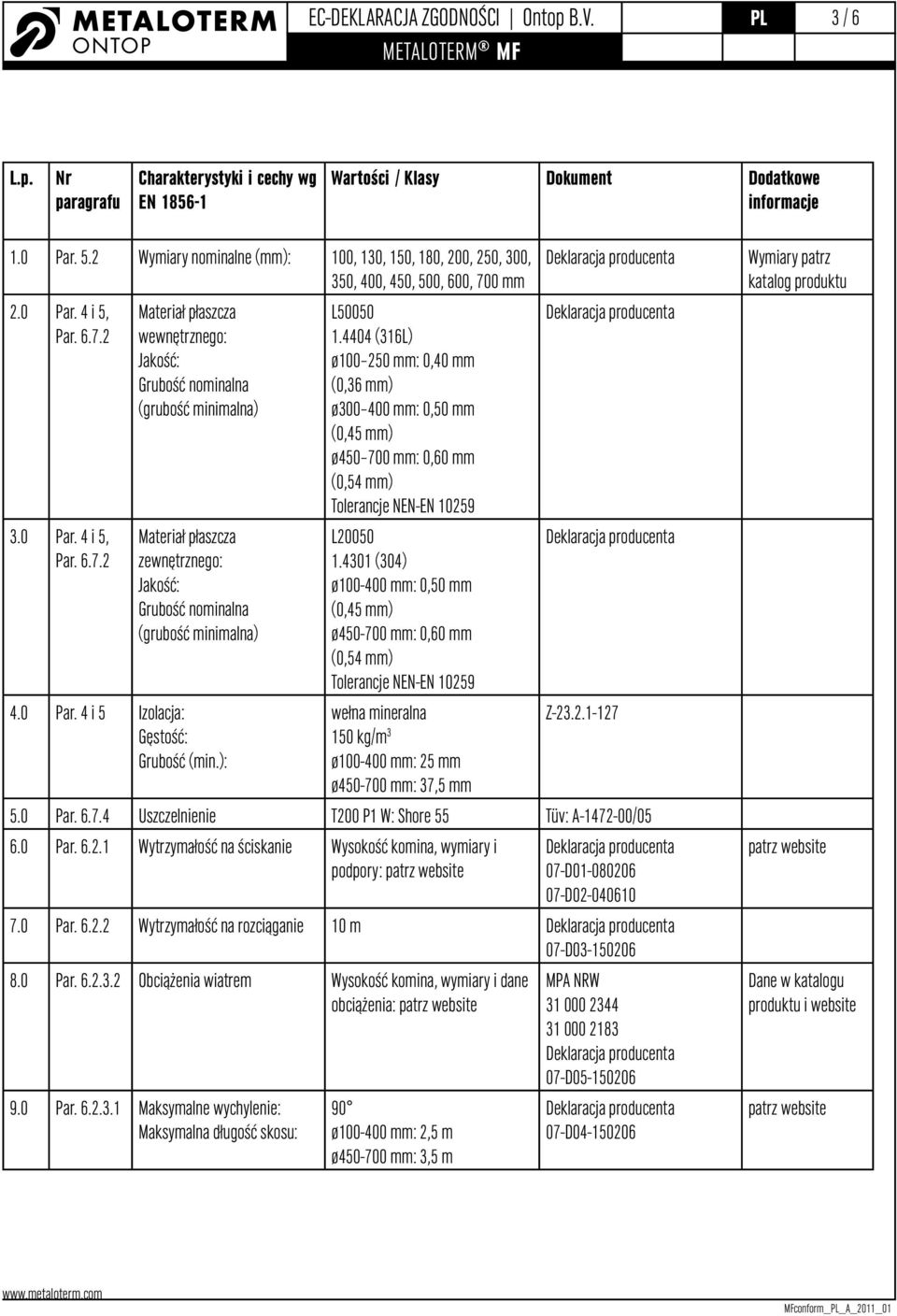

3 3 / 6 L.p. Nr paragrafu Charakterystyki i cechy wg Wartości / Klasy Dokument Dodatkowe informacje 1.0 Par. 5.2 Wymiary nominalne (mm): 100, 130, 150, 180, 200, 250, 300, 350, 400, 450, 500, 600, 700 mm 2.0 Par. 4 i 5, Par Par. 4 i 5, Par Materiał płaszcza wewnętrznego: Jakość: Grubość nominalna (grubość minimalna) Materiał płaszcza zewnętrznego: Jakość: Grubość nominalna (grubość minimalna) 4.0 Par. 4 i 5 Izolacja: Gęstość: Grubość (min.): L (316L) ø mm: 0,40 mm (0,36 mm) ø mm: 0,50 mm (0,45 mm) ø mm: 0,60 mm (0,54 mm) Tolerancje NEN-EN L (304) ø mm: 0,50 mm (0,45 mm) ø mm: 0,60 mm (0,54 mm) Tolerancje NEN-EN wełna mineralna 150 kg/m 3 ø mm: 25 mm ø mm: 37,5 mm Z Par Uszczelnienie T200 P1 W: Shore 55 Tüv: A / Par Wytrzymałość na ściskanie Wysokość komina, wymiary i podpory: patrz website 07-D D Par Wytrzymałość na rozciąganie 10 m 07-D Par Obciążenia wiatrem Wysokość komina, wymiary i dane obciążenia: patrz website 9.0 Par Maksymalne wychylenie: Maksymalna długość skosu: 90 ø mm: 2,5 m ø mm: 3,5 m MPA NRW D D Wymiary patrz katalog produktu patrz website Dane w katalogu produktu i website patrz website

4 4 / 6 L.p. Nr paragrafu Charakterystyki i cechy wg Wartości / Klasy Dokument Dodatkowe informacje 10.0 Par. 6.5 Szczelność gazowa P1 N Par. 6.3 i 6.4 Odległość od materiałów palnych, klasa T 240/450 i odporność na pożar sadzy ø mm: 70/50/40/10 mm ø mm: 105/75/80/15 mm ø mm: 140/100/120/20 mm ø700 mm: 280/200/160/40 mm 12.0 Par Przypadkowe dotknięcie Zamontować zabezpieczenie przed przypadkowym dotknięciem przez człowieka w miejscach publicznych, dla temperatury ściany zewnętrznej > Par Opór termiczny ø mm: 0,55 m 2 K/W ø mm: 0,51 m 2 K/W 14.0 Par i Odporność na kondensat Tak, jeśli W Tüv: A /05 A / Par Odporność na penetrację przez deszcz 16.0 Par Średnia wartość chropowatości Tak LNE R = 1 mm EN (tabela 4) 17.0 Par Opór kształtek kominowych EN (tabela 8) 18.0 Par Odporność korozyjna V2: Tüv V3: MPA 19.0 Par Odporność na zamarzanie i odmarzanie Tak Tüv: P1: A /05 N1: A /05 Chimney lab: N1: Chimneylab-088 T200: A /05 (Tüv) T200: 07-N (Ontop) T450: Chimneylab-088 (Chimney lab) T450: 07-N (Ontop) T200: A /05 (Tüv) T200: 07-N (Ontop) T450: Chimneylab-088 (Chimney lab) T450: 07-N (Ontop)Nr PZ MPA Tüv: A /05 A / / MPA: N A

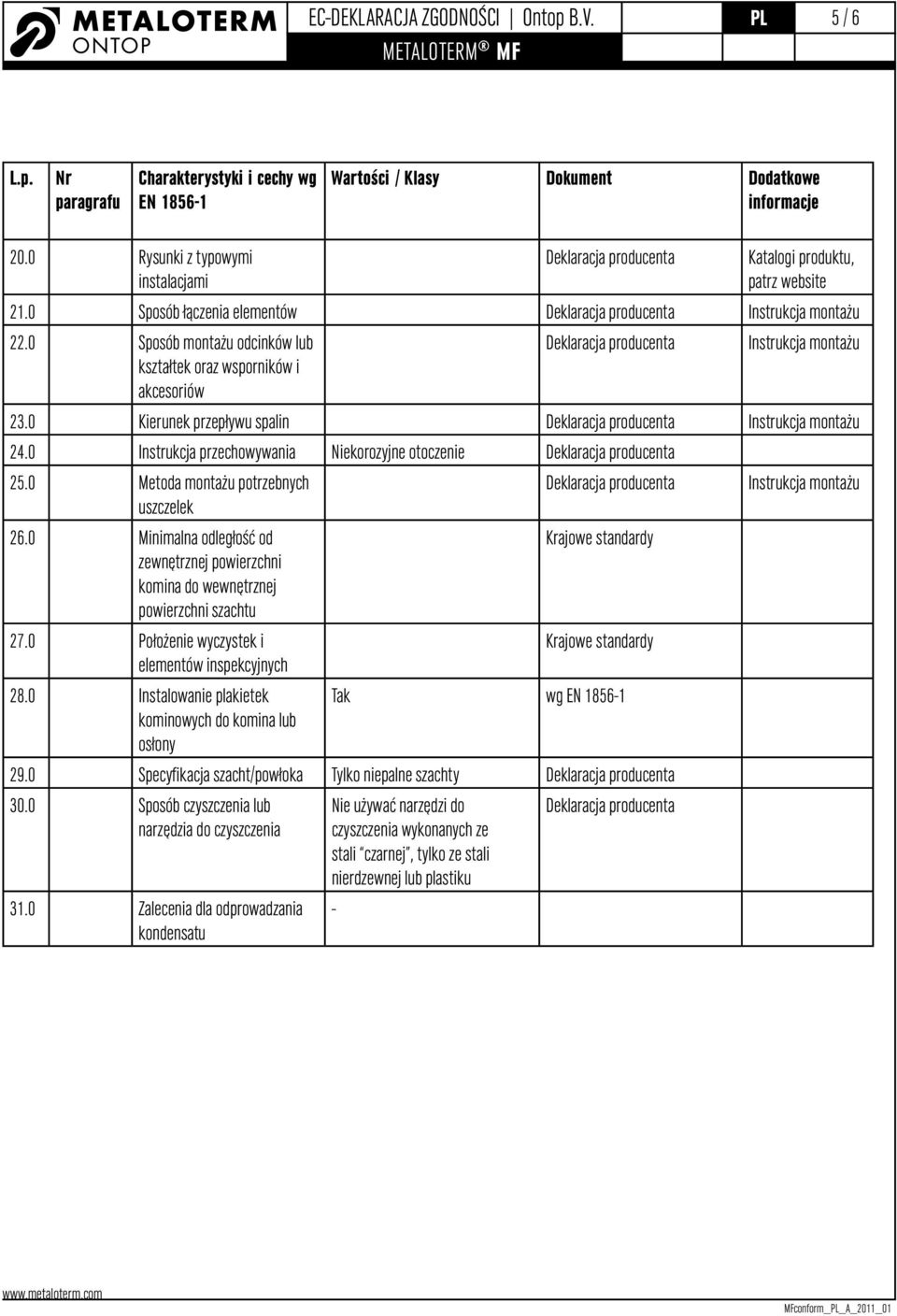

5 5 / 6 L.p. Nr paragrafu Charakterystyki i cechy wg Wartości / Klasy Dokument Dodatkowe informacje 20.0 Rysunki z typowymi instalacjami Katalogi produktu, patrz website 21.0 Sposób łączenia elementów Instrukcja montażu 22.0 Sposób montażu odcinków lub Instrukcja montażu kształtek oraz wsporników i akcesoriów 23.0 Kierunek przepływu spalin Instrukcja montażu 24.0 Instrukcja przechowywania Niekorozyjne otoczenie 25.0 Metoda montażu potrzebnych Instrukcja montażu uszczelek 26.0 Minimalna odległość od Krajowe standardy zewnętrznej powierzchni komina do wewnętrznej powierzchni szachtu 27.0 Położenie wyczystek i Krajowe standardy elementów inspekcyjnych 28.0 Instalowanie plakietek Tak wg kominowych do komina lub osłony 29.0 Specyfikacja szacht/powłoka Tylko niepalne szachty 30.0 Sposób czyszczenia lub Nie używać narzędzi do narzędzia do czyszczenia czyszczenia wykonanych ze stali czarnej, tylko ze stali nierdzewnej lub plastiku 31.0 Zalecenia dla odprowadzania kondensatu -

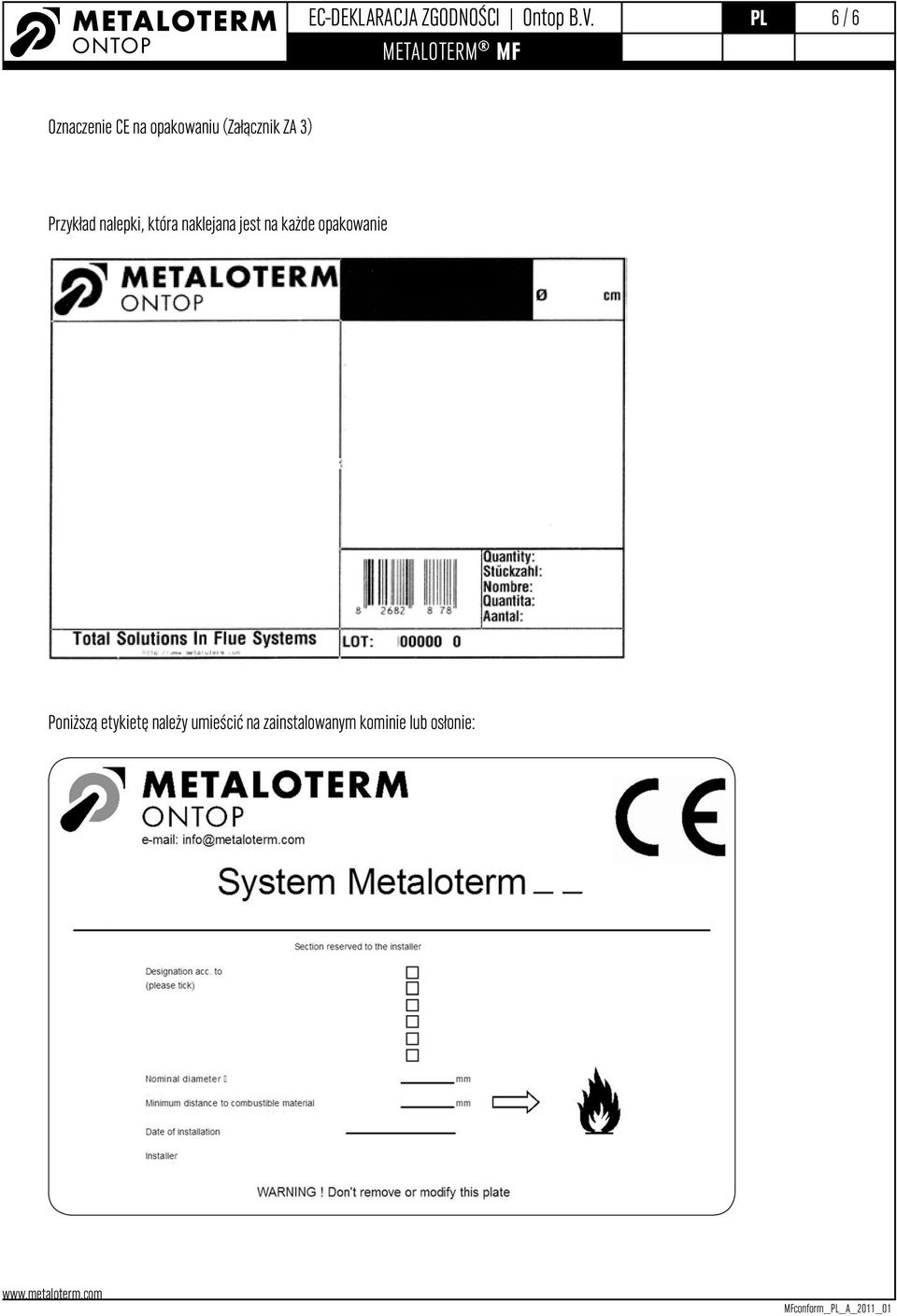

6 6 / 6 Oznaczenie CE na opakowaniu (Załącznik ZA 3) Przykład nalepki, która naklejana jest na każde opakowanie Poniższą etykietę należy umieścić na zainstalowanym kominie lub osłonie:
