PROJEKT BUDOWLANO-WYKONAWCZY

Transkrypt

1 EGZ. NR 1. Góra Puławska, ul. Dębowa Puławy tel. 081/ fax. 081/ PROJEKT BUDOWLANO-WYKONAWCZY TYTUŁ OPRACOWANIA: REMONT PRZEPUSTU RAMOWEGO W CIĄGU DROGI POWIATOWEJ NR 2529L BOCHOTNICA - KAZIMIERZ DOLNY - UŚCIĄŻ W KM 0+458,00 W MIEJSCOWOŚCI BOCHOTNICA NR DZIAŁKI DROGI - 145/1 ZLECENIODAWCA: POWIATOWY ZARZĄD DRÓG W PUŁAWACH ul. Składowa 1A; PUŁAWY tel. 81 / fax. 81 / BRANŻA: TELETECHNICZNA Puławy - Wrzesień 2010r. FUNKCJA IMIĘ I NAZWISKO NR UPR. PODPIS Projektant Janusz Korbaś DTT-TU/02249/02/U

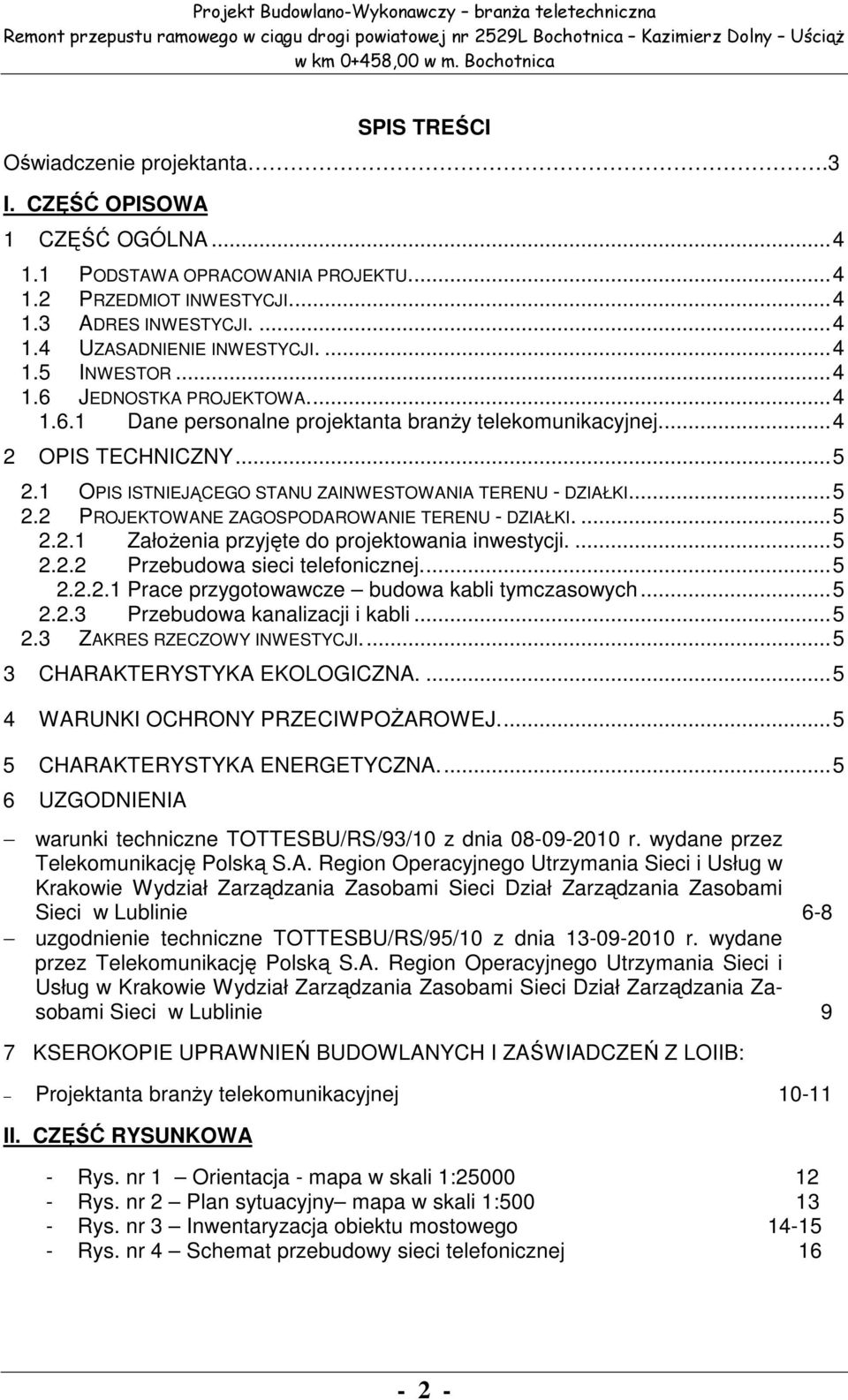

2 Projekt Budowlano-Wykonawczy branża teletechniczna Remont przepustu ramowego w ciągu drogi powiatowej nr 2529L Bochotnica Kazimierz Dolny Uściąż w km 0+458,00 w m. Bochotnica SPIS TREŚCI Oświadczenie projektanta.3 I. CZĘŚĆ OPISOWA 1 CZĘŚĆ OGÓLNA PODSTAWA OPRACOWANIA PROJEKTU PRZEDMIOT INWESTYCJI ADRES INWESTYCJI UZASADNIENIE INWESTYCJI INWESTOR JEDNOSTKA PROJEKTOWA Dane personalne projektanta branży telekomunikacyjnej OPIS TECHNICZNY OPIS ISTNIEJĄCEGO STANU ZAINWESTOWANIA TERENU - DZIAŁKI PROJEKTOWANE ZAGOSPODAROWANIE TERENU - DZIAŁKI Założenia przyjęte do projektowania inwestycji Przebudowa sieci telefonicznej Prace przygotowawcze budowa kabli tymczasowych Przebudowa kanalizacji i kabli ZAKRES RZECZOWY INWESTYCJI CHARAKTERYSTYKA EKOLOGICZNA WARUNKI OCHRONY PRZECIWPOŻAROWEJ CHARAKTERYSTYKA ENERGETYCZNA UZGODNIENIA warunki techniczne TOTTESBU/RS/93/10 z dnia r. wydane przez Telekomunikację Polską S.A. Region Operacyjnego Utrzymania Sieci i Usług w Krakowie Wydział Zarządzania Zasobami Sieci Dział Zarządzania Zasobami Sieci w Lublinie 6-8 uzgodnienie techniczne TOTTESBU/RS/95/10 z dnia r. wydane przez Telekomunikację Polską S.A. Region Operacyjnego Utrzymania Sieci i Usług w Krakowie Wydział Zarządzania Zasobami Sieci Dział Zarządzania Zasobami Sieci w Lublinie 9 7 KSEROKOPIE UPRAWNIEŃ BUDOWLANYCH I ZAŚWIADCZEŃ Z LOIIB: Projektanta branży telekomunikacyjnej II. CZĘŚĆ RYSUNKOWA - Rys. nr 1 Orientacja - mapa w skali 1: Rys. nr 2 Plan sytuacyjny mapa w skali 1: Rys. nr 3 Inwentaryzacja obiektu mostowego Rys. nr 4 Schemat przebudowy sieci telefonicznej

3 Projekt Budowlano-Wykonawczy branża teletechniczna Remont przepustu ramowego w ciągu drogi powiatowej nr 2529L Bochotnica Kazimierz Dolny Uściąż w km 0+458,00 w m. Bochotnica Janusz Korbaś projektant telekomunikacji upr. Nr DTT-TU/02249/02/U O Ś W I A D C Z E N I E Zgodnie z wymaganiami Art. 20 Prawo Budowlane oświadczam, że niniejszy projekt Remont przepustu ramowego w ciągu drogi powiatowej nr 2529L Bochotnica Kazimierz Dolny Uściąż w km 0+458,00 w m. Bochotnica opracowany w stadium Projektu Budowlano-Wykonawczego w zakresie branży teletechnicznej, został sporządzony zgodnie z umową, obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu któremu ma służyć. Puławy, r

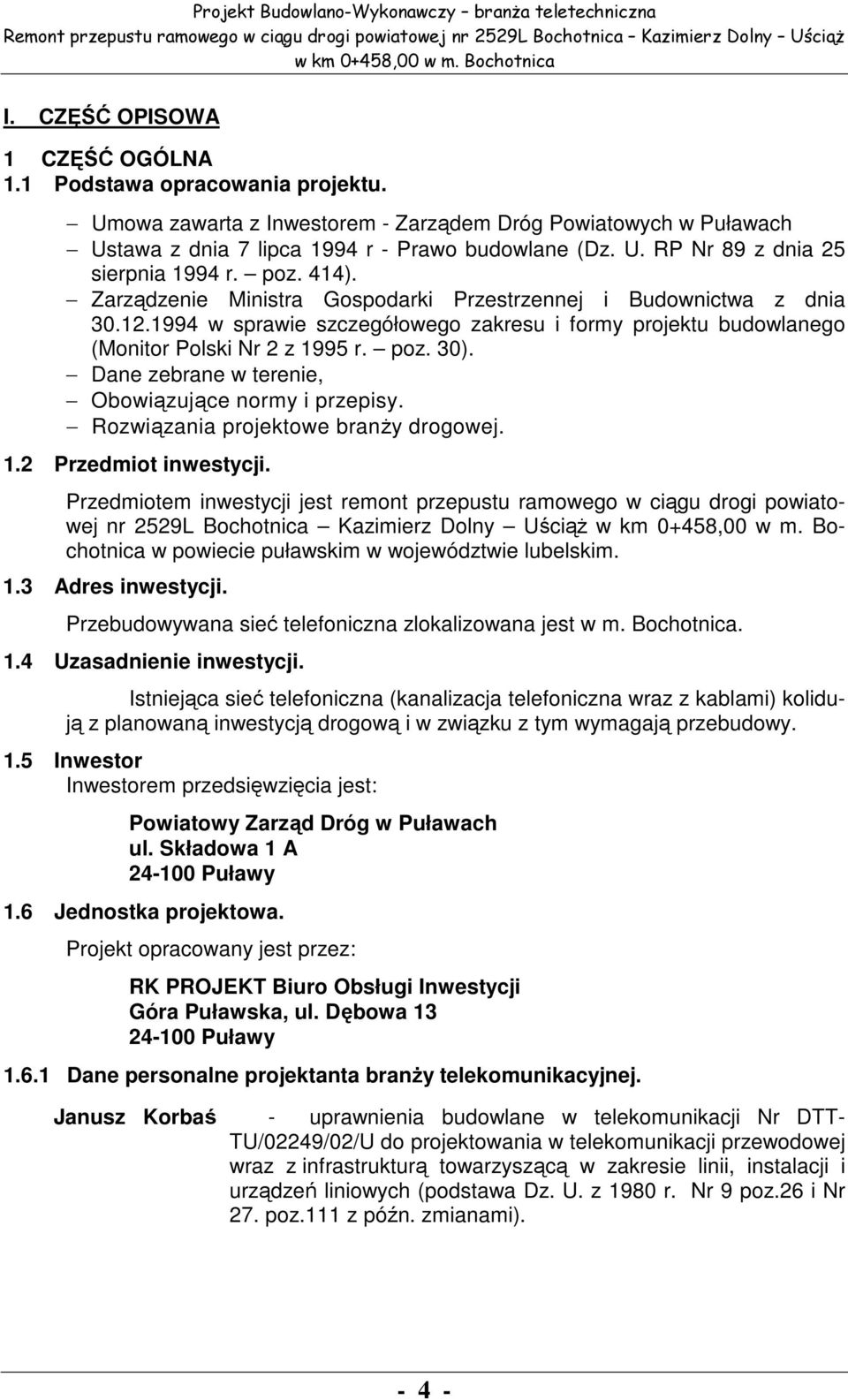

4 Projekt Budowlano-Wykonawczy branża teletechniczna Remont przepustu ramowego w ciągu drogi powiatowej nr 2529L Bochotnica Kazimierz Dolny Uściąż w km 0+458,00 w m. Bochotnica I. CZĘŚĆ OPISOWA 1 CZĘŚĆ OGÓLNA 1.1 Podstawa opracowania projektu. Umowa zawarta z Inwestorem - Zarządem Dróg Powiatowych w Puławach Ustawa z dnia 7 lipca 1994 r - Prawo budowlane (Dz. U. RP Nr 89 z dnia 25 sierpnia 1994 r. poz. 414). Zarządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia w sprawie szczegółowego zakresu i formy projektu budowlanego (Monitor Polski Nr 2 z 1995 r. poz. 30). Dane zebrane w terenie, Obowiązujące normy i przepisy. Rozwiązania projektowe branży drogowej. 1.2 Przedmiot inwestycji. Przedmiotem inwestycji jest remont przepustu ramowego w ciągu drogi powiatowej nr 2529L Bochotnica Kazimierz Dolny Uściąż w km 0+458,00 w m. Bochotnica w powiecie puławskim w województwie lubelskim. 1.3 Adres inwestycji. Przebudowywana sieć telefoniczna zlokalizowana jest w m. Bochotnica. 1.4 Uzasadnienie inwestycji. Istniejąca sieć telefoniczna (kanalizacja telefoniczna wraz z kablami) kolidują z planowaną inwestycją drogową i w związku z tym wymagają przebudowy. 1.5 Inwestor Inwestorem przedsięwzięcia jest: Powiatowy Zarząd Dróg w Puławach ul. Składowa 1 A Puławy 1.6 Jednostka projektowa. Projekt opracowany jest przez: RK PROJEKT Biuro Obsługi Inwestycji Góra Puławska, ul. Dębowa Puławy Dane personalne projektanta branży telekomunikacyjnej. Janusz Korbaś - uprawnienia budowlane w telekomunikacji Nr DTT- TU/02249/02/U do projektowania w telekomunikacji przewodowej wraz z infrastrukturą towarzyszącą w zakresie linii, instalacji i urządzeń liniowych (podstawa Dz. U. z 1980 r. Nr 9 poz.26 i Nr 27. poz.111 z późn. zmianami)

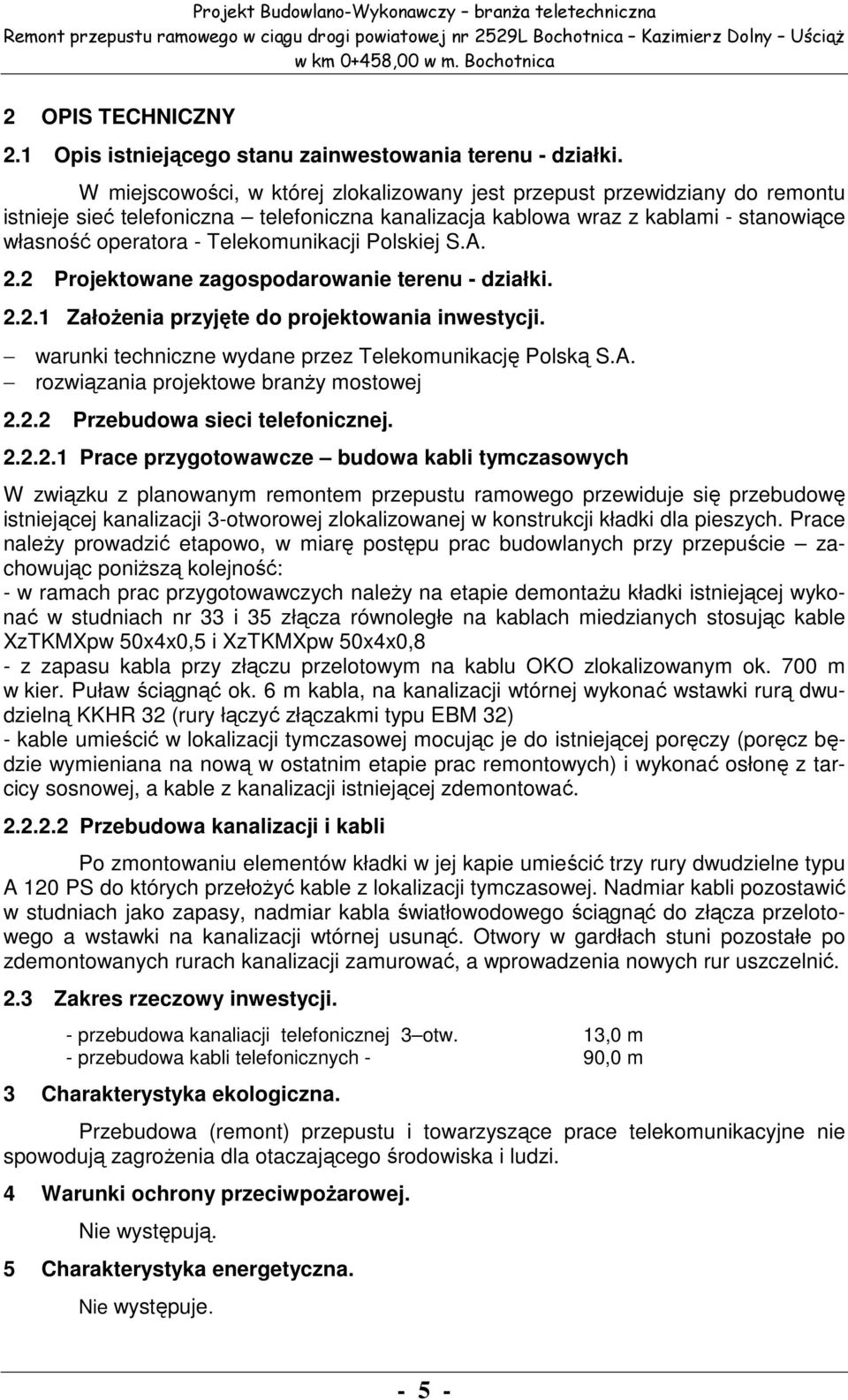

5 Projekt Budowlano-Wykonawczy branża teletechniczna Remont przepustu ramowego w ciągu drogi powiatowej nr 2529L Bochotnica Kazimierz Dolny Uściąż w km 0+458,00 w m. Bochotnica 2 OPIS TECHNICZNY 2.1 Opis istniejącego stanu zainwestowania terenu - działki. W miejscowości, w której zlokalizowany jest przepust przewidziany do remontu istnieje sieć telefoniczna telefoniczna kanalizacja kablowa wraz z kablami - stanowiące własność operatora - Telekomunikacji Polskiej S.A. 2.2 Projektowane zagospodarowanie terenu - działki Założenia przyjęte do projektowania inwestycji. warunki techniczne wydane przez Telekomunikację Polską S.A. rozwiązania projektowe branży mostowej Przebudowa sieci telefonicznej Prace przygotowawcze budowa kabli tymczasowych W związku z planowanym remontem przepustu ramowego przewiduje się przebudowę istniejącej kanalizacji 3-otworowej zlokalizowanej w konstrukcji kładki dla pieszych. Prace należy prowadzić etapowo, w miarę postępu prac budowlanych przy przepuście zachowując poniższą kolejność: - w ramach prac przygotowawczych należy na etapie demontażu kładki istniejącej wykonać w studniach nr 33 i 35 złącza równoległe na kablach miedzianych stosując kable XzTKMXpw 50x4x0,5 i XzTKMXpw 50x4x0,8 - z zapasu kabla przy złączu przelotowym na kablu OKO zlokalizowanym ok. 700 m w kier. Puław ściągnąć ok. 6 m kabla, na kanalizacji wtórnej wykonać wstawki rurą dwudzielną KKHR 32 (rury łączyć złączakmi typu EBM 32) - kable umieścić w lokalizacji tymczasowej mocując je do istniejącej poręczy (poręcz będzie wymieniana na nową w ostatnim etapie prac remontowych) i wykonać osłonę z tarcicy sosnowej, a kable z kanalizacji istniejącej zdemontować Przebudowa kanalizacji i kabli Po zmontowaniu elementów kładki w jej kapie umieścić trzy rury dwudzielne typu A 120 PS do których przełożyć kable z lokalizacji tymczasowej. Nadmiar kabli pozostawić w studniach jako zapasy, nadmiar kabla światłowodowego ściągnąć do złącza przelotowego a wstawki na kanalizacji wtórnej usunąć. Otwory w gardłach stuni pozostałe po zdemontowanych rurach kanalizacji zamurować, a wprowadzenia nowych rur uszczelnić. 2.3 Zakres rzeczowy inwestycji. - przebudowa kanaliacji telefonicznej 3 otw. 13,0 m - przebudowa kabli telefonicznych - 90,0 m 3 Charakterystyka ekologiczna. Przebudowa (remont) przepustu i towarzyszące prace telekomunikacyjne nie spowodują zagrożenia dla otaczającego środowiska i ludzi. 4 Warunki ochrony przeciwpożarowej. Nie występują. 5 Charakterystyka energetyczna. Nie występuje

6

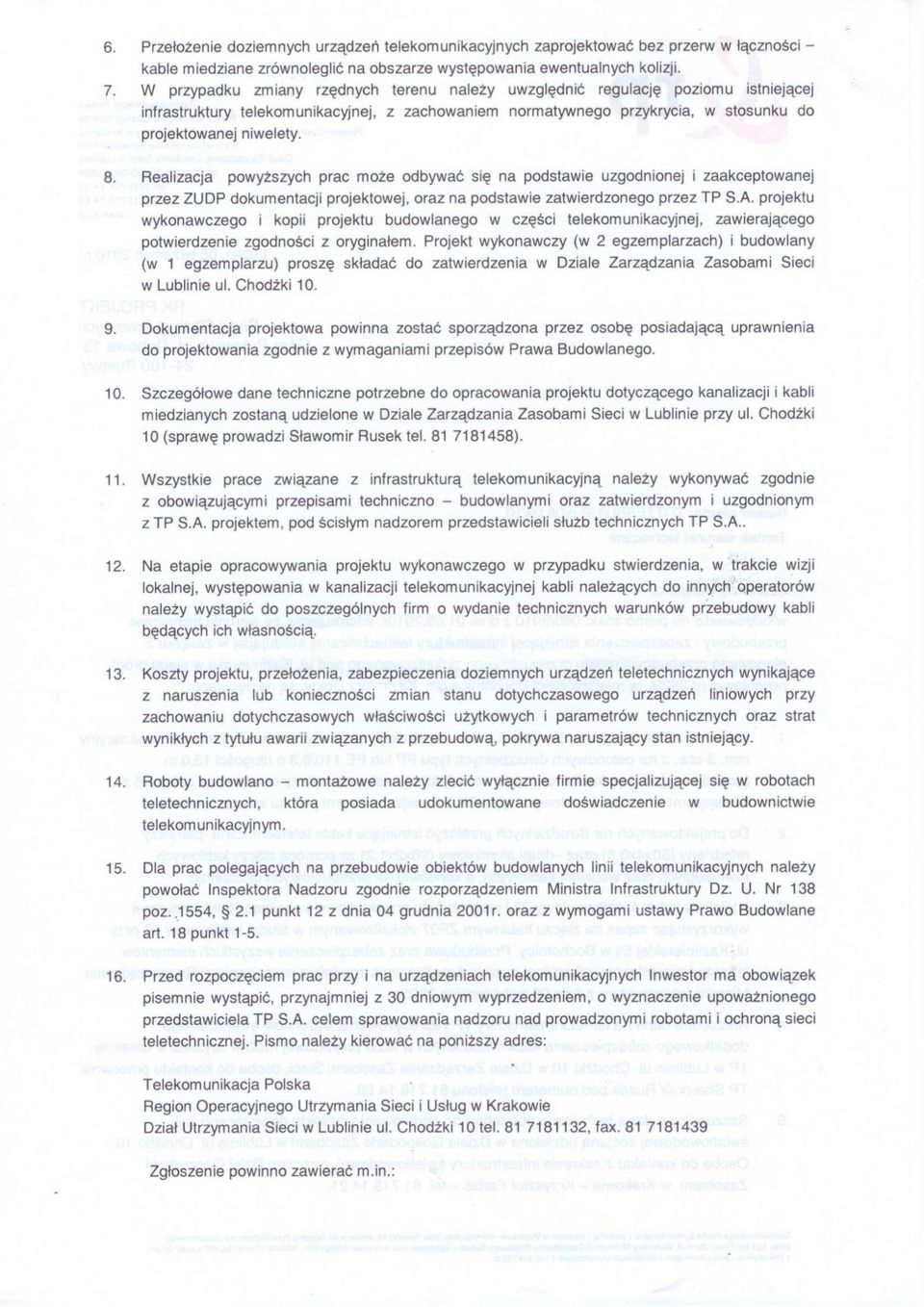

7

8

9

10

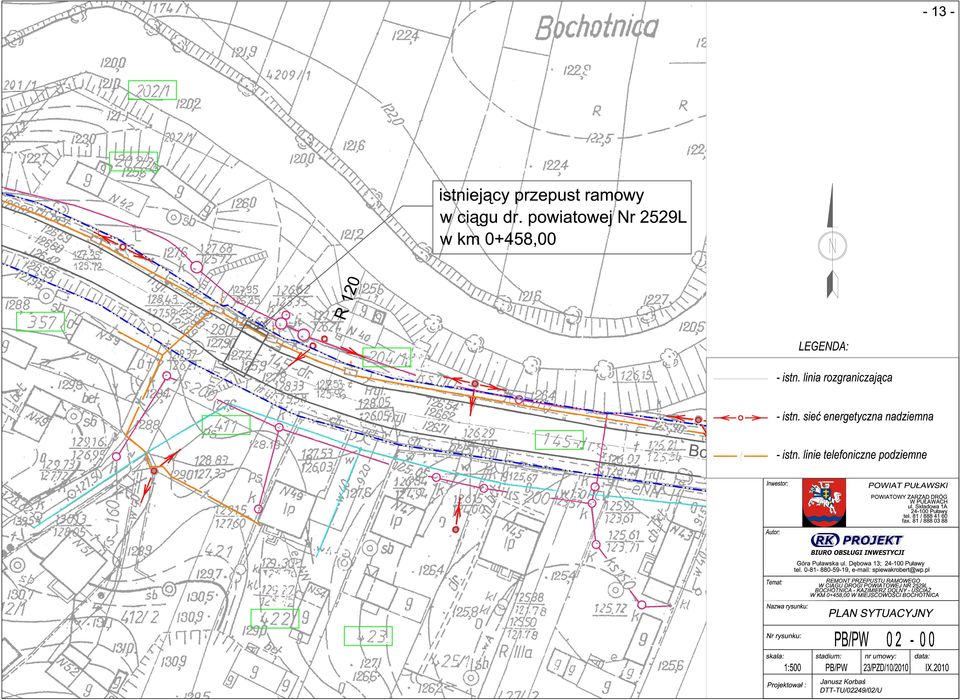

11

12

13

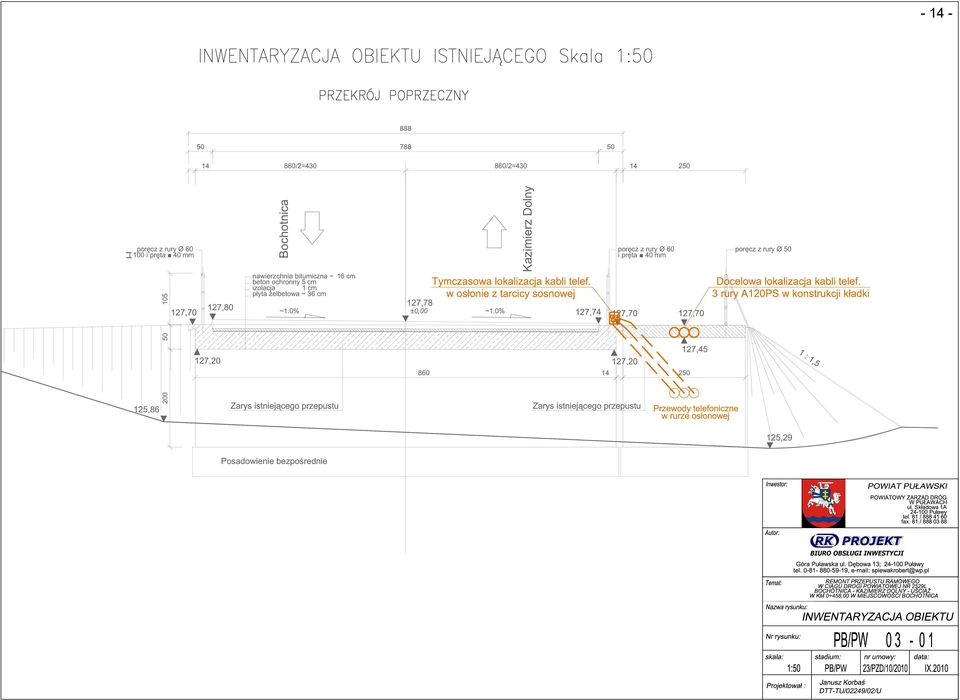

14

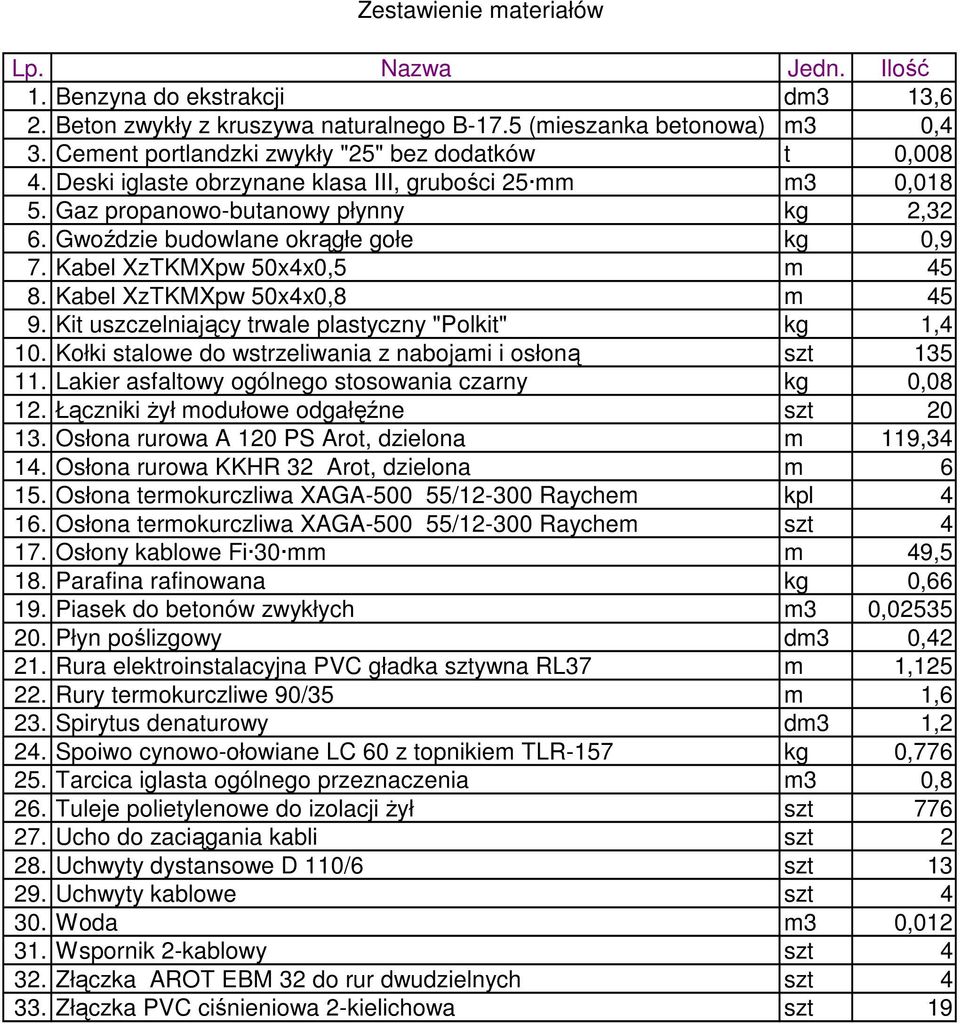

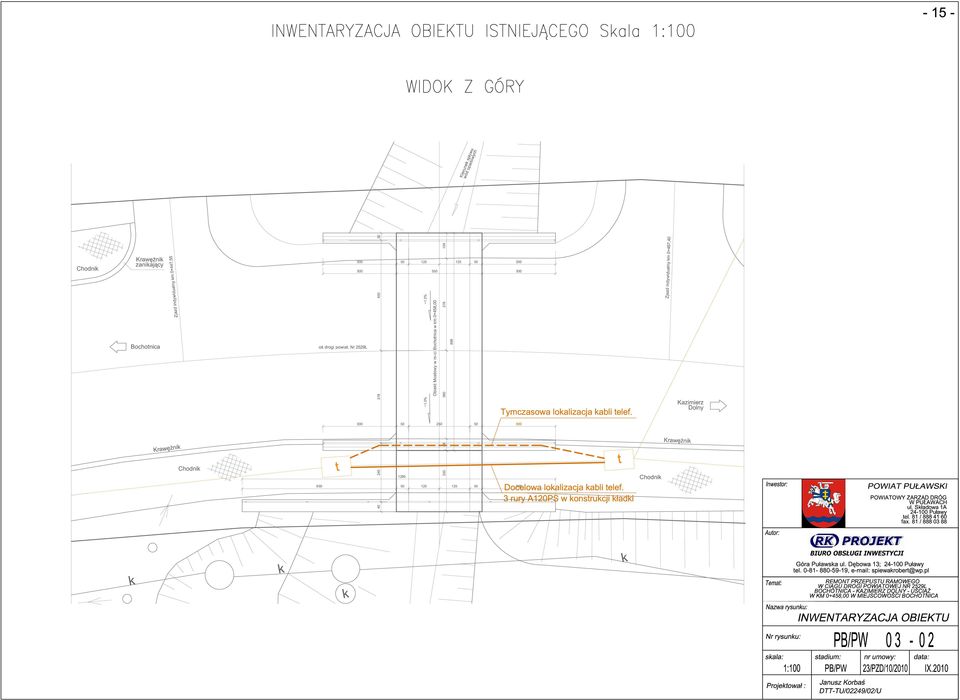

15 Zestawienie materiałów Lp. Nazwa Jedn. Ilość 1. Benzyna do ekstrakcji dm3 13,6 2. Beton zwykły z kruszywa naturalnego B-17.5 (mieszanka betonowa) m3 0,4 3. Cement portlandzki zwykły "25" bez dodatków t 0, Deski iglaste obrzynane klasa III, grubości 25 mm m3 0, Gaz propanowo-butanowy płynny kg 2,32 6. Gwoździe budowlane okrągłe gołe kg 0,9 7. Kabel XzTKMXpw 50x4x0,5 m Kabel XzTKMXpw 50x4x0,8 m Kit uszczelniający trwale plastyczny "Polkit" kg 1,4 10. Kołki stalowe do wstrzeliwania z nabojami i osłoną szt Lakier asfaltowy ogólnego stosowania czarny kg 0, Łączniki żył modułowe odgałęźne szt Osłona rurowa A 120 PS Arot, dzielona m 119, Osłona rurowa KKHR 32 Arot, dzielona m Osłona termokurczliwa XAGA / Raychem kpl Osłona termokurczliwa XAGA / Raychem szt Osłony kablowe Fi 30 mm m 49,5 18. Parafina rafinowana kg 0, Piasek do betonów zwykłych m3 0, Płyn poślizgowy dm3 0, Rura elektroinstalacyjna PVC gładka sztywna RL37 m 1, Rury termokurczliwe 90/35 m 1,6 23. Spirytus denaturowy dm3 1,2 24. Spoiwo cynowo-ołowiane LC 60 z topnikiem TLR-157 kg 0, Tarcica iglasta ogólnego przeznaczenia m3 0,8 26. Tuleje polietylenowe do izolacji żył szt Ucho do zaciągania kabli szt Uchwyty dystansowe D 110/6 szt Uchwyty kablowe szt Woda m3 0, Wspornik 2-kablowy szt Złączka AROT EBM 32 do rur dwudzielnych szt Złączka PVC ciśnieniowa 2-kielichowa szt 19
