1 ANNABURGER FAHRZEUGTECHNIK Wozy asenizacyjne HTS ANNABURGER Wszystkie z jednego źródła!

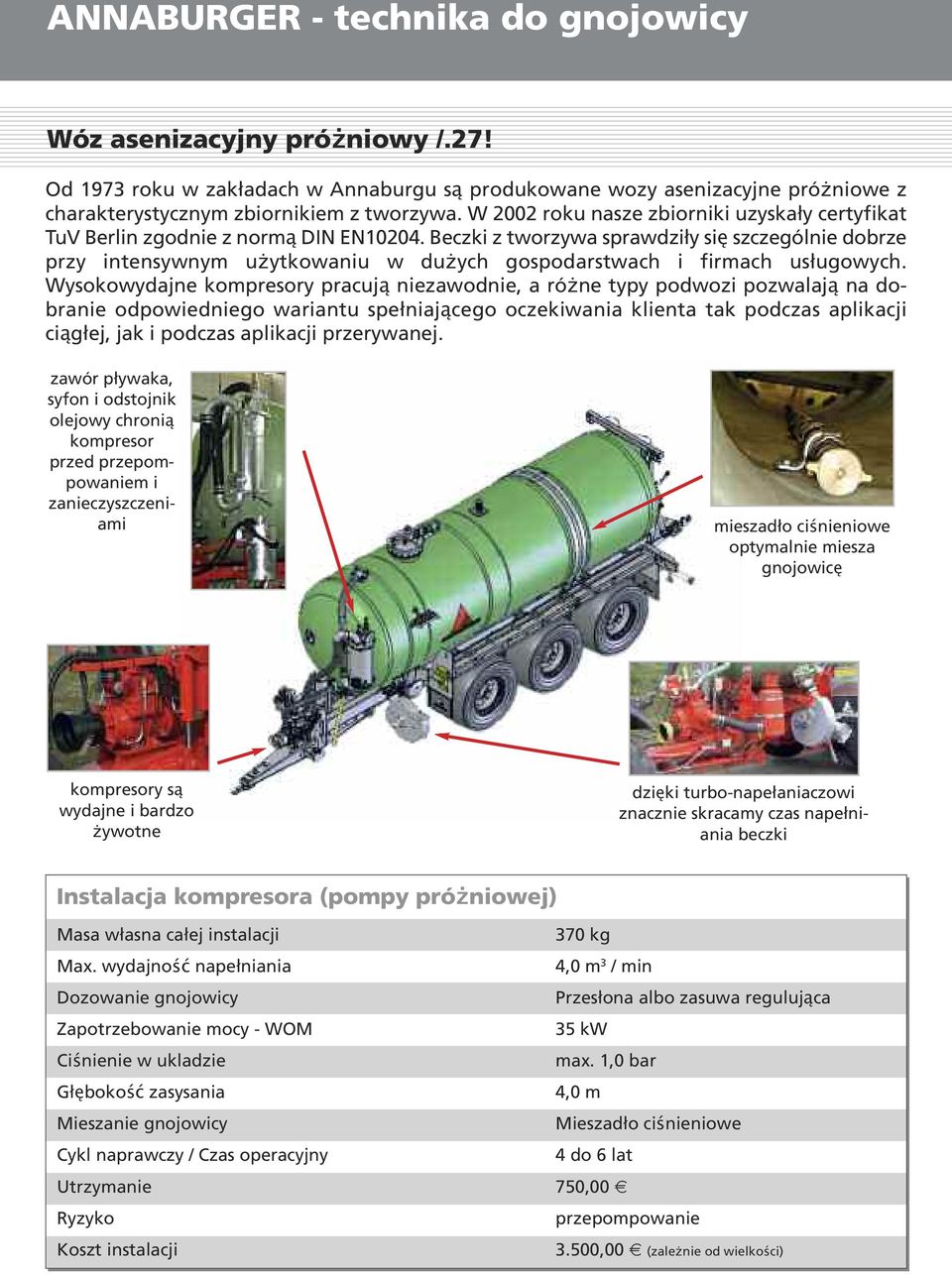

2 ANNABURGER - technika do gnojowicy Wóz asenizacyjny próżniowy /.27! Od 1973 roku w zakładach w Annaburgu są produkowane wozy asenizacyjne próżniowe z charakterystycznym zbiornikiem z tworzywa. W 2002 roku nasze zbiorniki uzyskały certyfikat TuV Berlin zgodnie z normą DIN EN Beczki z tworzywa sprawdziły się szczególnie dobrze przy intensywnym użytkowaniu w dużych gospodarstwach i firmach usługowych. Wysokowydajne kompresory pracują niezawodnie, a różne typy podwozi pozwalają na dobranie odpowiedniego wariantu spełniającego oczekiwania klienta tak podczas aplikacji ciągłej, jak i podczas aplikacji przerywanej. zawór pływaka, syfon i odstojnik olejowy chronią kompresor przed przepompowaniem i zanieczyszczeniami mieszadło ciśnieniowe optymalnie miesza gnojowicę kompresory są wydajne i bardzo żywotne dzięki turbo-napełaniaczowi znacznie skracamy czas napełniania beczki Instalacja kompresora (pompy próżniowej) Masa własna całej instalacji 370 kg Max. wydajność napełniania 4,0 m 3 / min Dozowanie gnojowicy Przesłona albo zasuwa regulująca Zapotrzebowanie mocy - WOM 35 kw Ciśnienie w ukladzie max. 1,0 bar Głębokość zasysania 4,0 m Mieszanie gnojowicy Mieszadło ciśnieniowe Cykl naprawczy / Czas operacyjny 4 do 6 lat Utrzymanie 750,00 Ryzyko przepompowanie Koszt instalacji 3.500,00 (zależnie od wielkości)

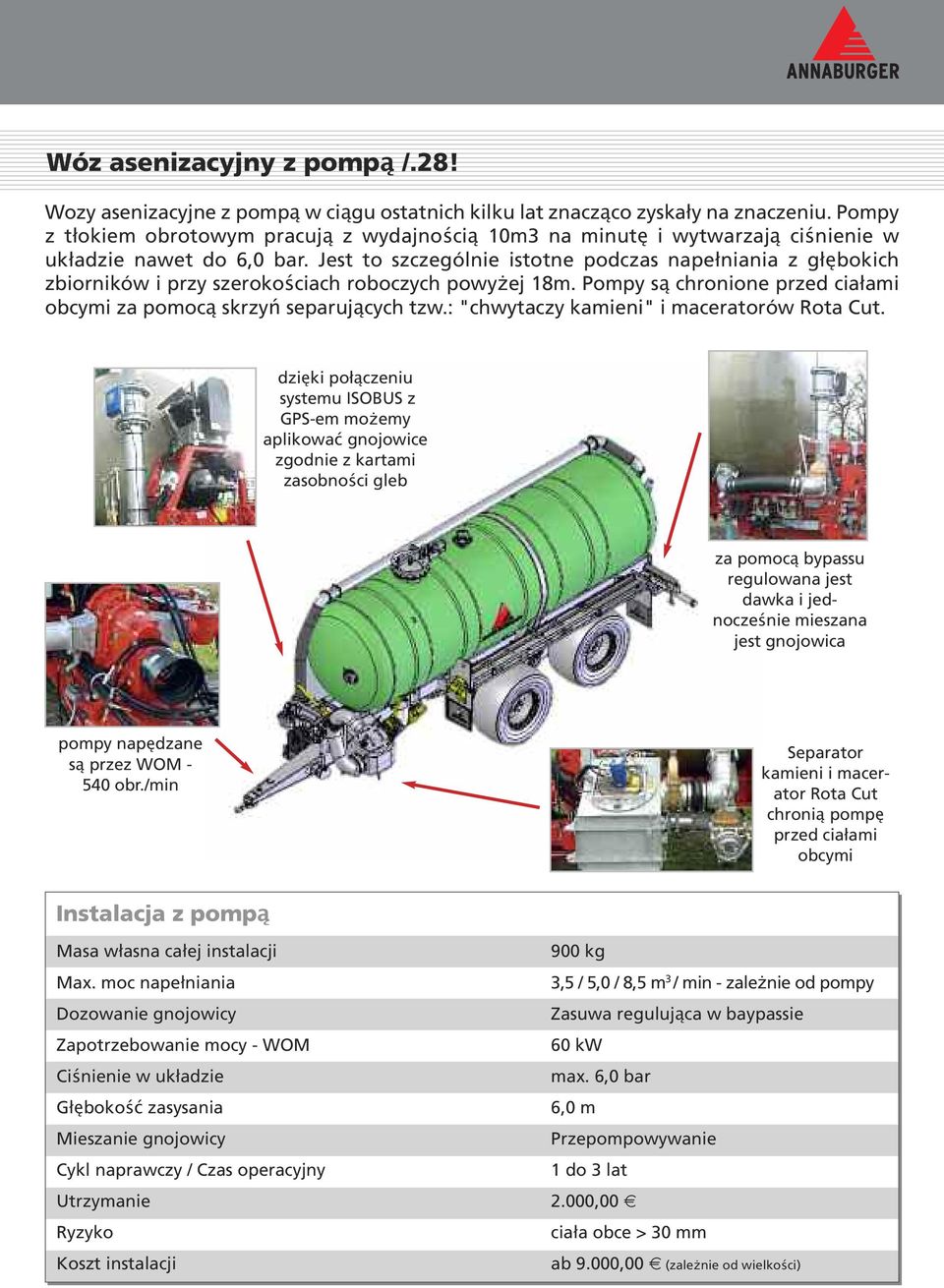

3 Wóz asenizacyjny z pompą /.28! Wozy asenizacyjne z pompą w ciągu ostatnich kilku lat znacząco zyskały na znaczeniu. Pompy z tłokiem obrotowym pracują z wydajnością 10m3 na minutę i wytwarzają ciśnienie w układzie nawet do 6,0 bar. Jest to szczególnie istotne podczas napełniania z głębokich zbiorników i przy szerokościach roboczych powyżej 18m. Pompy są chronione przed ciałami obcymi za pomocą skrzyń separujących tzw.: "chwytaczy kamieni" i maceratorów Rota Cut. dzięki połączeniu systemu ISOBUS z GPS-em możemy aplikować gnojowice zgodnie z kartami zasobności gleb za pomocą bypassu regulowana jest dawka i jednocześnie mieszana jest gnojowica pompy napędzane są przez WOM obr./min Separator kamieni i macerator Rota Cut chronią pompę przed ciałami obcymi Instalacja z pompą Masa własna całej instalacji 900 kg Max. moc napełniania 3,5 / 5,0 / 8,5 m 3 / min - zależnie od pompy Dozowanie gnojowicy Zasuwa regulująca w baypassie Zapotrzebowanie mocy - WOM 60 kw Ciśnienie w układzie max. 6,0 bar Głębokość zasysania 6,0 m Mieszanie gnojowicy Przepompowywanie Cykl naprawczy / Czas operacyjny 1 do 3 lat Utrzymanie 2.000,00 Ryzyko ciała obce > 30 mm Koszt instalacji ab 9.000,00 (zależnie od wielkości)

4 ANNABURGER - technika do gnojowicy Wóz asenizacyjny ANNABURGER ze zbiornikiem z tworzywa - lepsza koncepcja! zbiornik z tworzywa odznacza się lekką, stabilną i elastyczna konstrukcją. Dodatkowo ogromną odpornością na korozję, nawet po wielu latach. zbiornik produkowany jest metodą "nawijania" dlatego może pracować jako zbiornik pod ciśnieniem zbiornik ma atest TuV i może pracować z ciśnieniem 1 bar i podciśnieniem -0,85 bar wszystkie zbiorniki są wyposażone w grodzie wewnętrzne zgodnie z normami UE zbiorniki instalowane są za pomocą kotwic i taśm napinających, co gwarantuje bezpieczne mocowanie beczki na poprzecznicach ramy bez żadnych zniekształceń zbiorniki wyposażone są także w specjalne zabezpieczenie przeciążeniowe z myślą o silnie fermentujących materiałach np.: odpadach z biogazowni pojazdy można wyposażyć opcjonalnie w złącza napełniające od góry jaki z boku w rozmiarach od 6" do 10" mieszadła: ciśnieniowe, lub mechaniczne ograniczają odkładanie się stałych cząstek

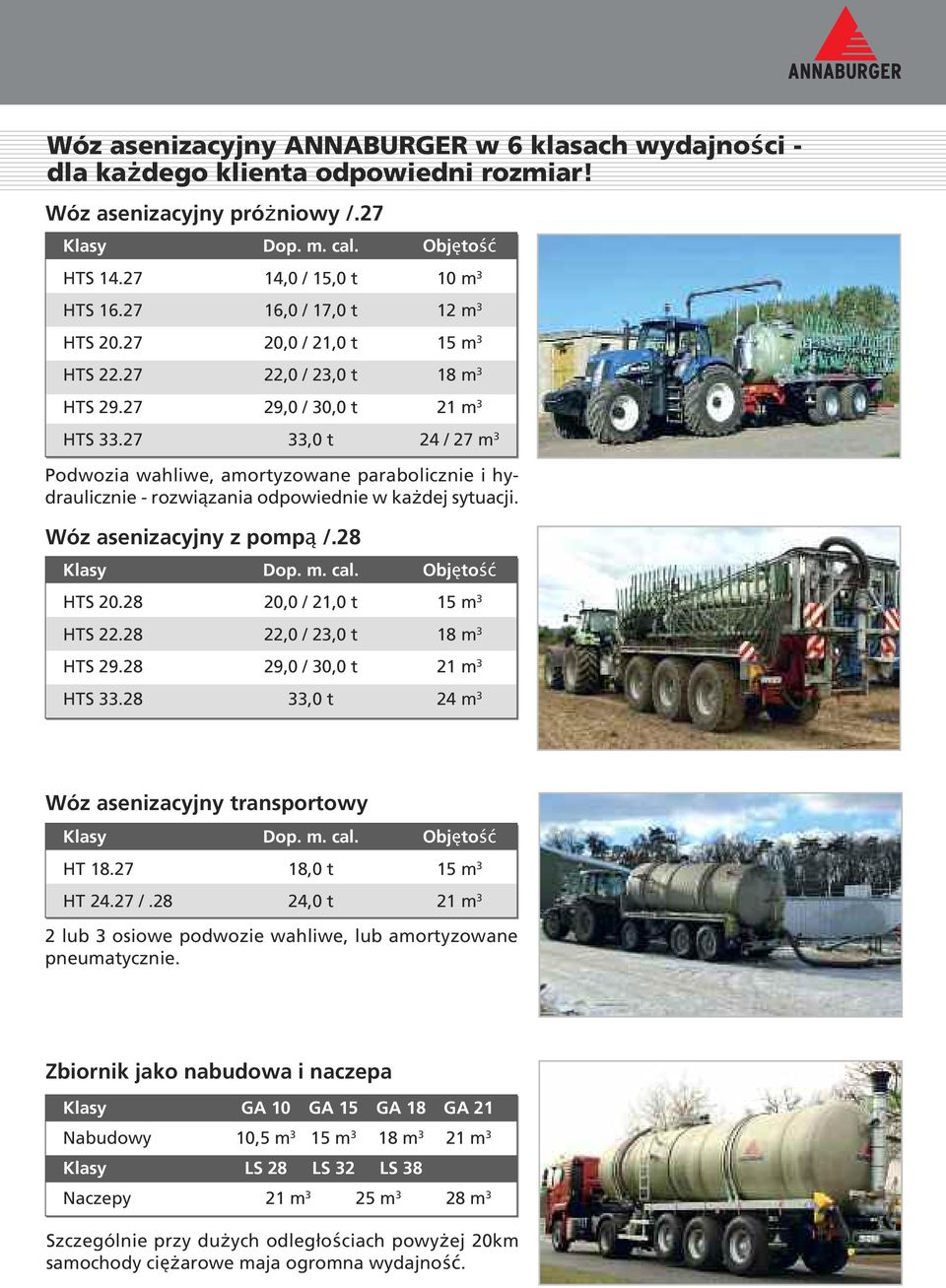

5 Wóz asenizacyjny ANNABURGER w 6 klasach wydajności - dla każdego klienta odpowiedni rozmiar! Wóz asenizacyjny próżniowy /.27 Klasy Dop. m. cal. Objętość HTS ,0 / 15,0 t 10 m 3 HTS ,0 / 17,0 t 12 m 3 HTS ,0 / 21,0 t 15 m 3 HTS ,0 / 23,0 t 18 m 3 HTS ,0 / 30,0 t 21 m 3 HTS ,0 t 24 / 27 m 3 Podwozia wahliwe, amortyzowane parabolicznie i hydraulicznie - rozwiązania odpowiednie w każdej sytuacji. Wóz asenizacyjny z pompą /.28 Klasy Dop. m. cal. Objętość HTS ,0 / 21,0 t 15 m 3 HTS ,0 / 23,0 t 18 m 3 HTS ,0 / 30,0 t 21 m 3 HTS ,0 t 24 m 3 Wóz asenizacyjny transportowy Klasy Dop. m. cal. Objętość HT ,0 t 15 m 3 HT /.28 24,0 t 21 m 3 2 lub 3 osiowe podwozie wahliwe, lub amortyzowane pneumatycznie. Zbiornik jako nabudowa i naczepa Klasy GA 10 GA 15 GA 18 GA 21 Nabudowy 10,5 m 3 15 m 3 18 m 3 21 m 3 Klasy LS 28 LS 32 LS 38 Naczepy 21 m 3 25 m 3 28 m 3 Szczególnie przy dużych odległościach powyżej 20km samochody ciężarowe maja ogromna wydajność.

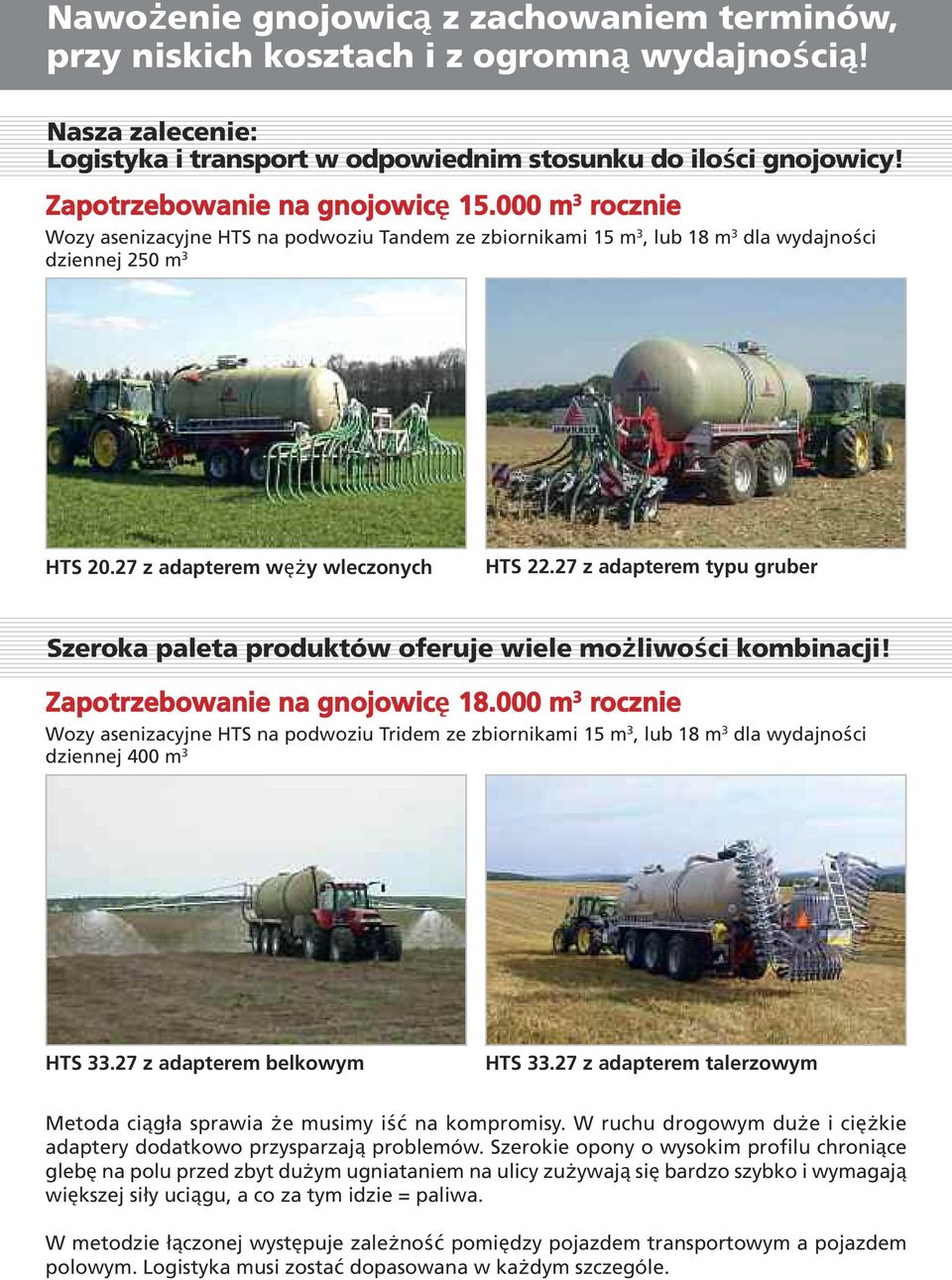

6 Nawożenie gnojowicą z zachowaniem terminów, przy niskich kosztach i z ogromną wydajnością! Nasza zalecenie: Logistyka i transport w odpowiednim stosunku do ilości gnojowicy! Zapotrzebowanie na gnojowicę m 3 rocznie Wozy asenizacyjne HTS na podwoziu Tandem ze zbiornikami 15 m 3, lub 18 m 3 dla wydajności dziennej 250 m 3 HTS z adapterem węży wleczonych HTS z adapterem typu gruber Szeroka paleta produktów oferuje wiele możliwości kombinacji! Zapotrzebowanie na gnojowicę m 3 rocznie Wozy asenizacyjne HTS na podwoziu Tridem ze zbiornikami 15 m 3, lub 18 m 3 dla wydajności dziennej 400 m 3 HTS z adapterem belkowym HTS z adapterem talerzowym Metoda ciągła sprawia że musimy iść na kompromisy. W ruchu drogowym duże i ciężkie adaptery dodatkowo przysparzają problemów. Szerokie opony o wysokim profilu chroniące glebę na polu przed zbyt dużym ugniataniem na ulicy zużywają się bardzo szybko i wymagają większej siły uciągu, a co za tym idzie = paliwa. W metodzie łączonej występuje zależność pomiędzy pojazdem transportowym a pojazdem polowym. Logistyka musi zostać dopasowana w każdym szczególe.

7 Zapotrzebowanie na gnojowicę m 3 rocznie Łańcuch logistyczny z pojazdów ze zbiornikami o pojemnościach 18 m 3, 21 m 3 lub 27m3 dla wydajności dziennej powyżej 600 m 3 Pojazd polowy HTS i transportowy HT Pojazd polowy HTS i transportowy HTS Zapotrzebowanie na gnojowicę m 3 rocznie Łańcuch logistyczny ze zbiornikami jako naczepy na ciągniki siodłowe do transportu na duże odległości Naczepa na ciągnik siodłowy ze zbiornikiem Naczepa na ciągnik siodłowy jako pojazd 28 m 3 transportowy do kontenera polowego Przy właściwym dopasowaniu pojazdu polowego z pojazdami transportowymi można uzyskać ogromna wydajność dzienną. Napełnianie pojazdu polowego odbywa się szybko i nieskomplikowanie dzięki nowoczesnym systemom dokującym. Firmy usługowe pracujące także maszynami samojezdnymi oraz metodą łączoną na kilka zmian uzyskują wydajności dzienne do 1200m3. Dodatkowo z odpowiednim ogumieniem możemy nawozić gnojowicą chroniąc w znacznym stopniu glebę przed ugniataniem.

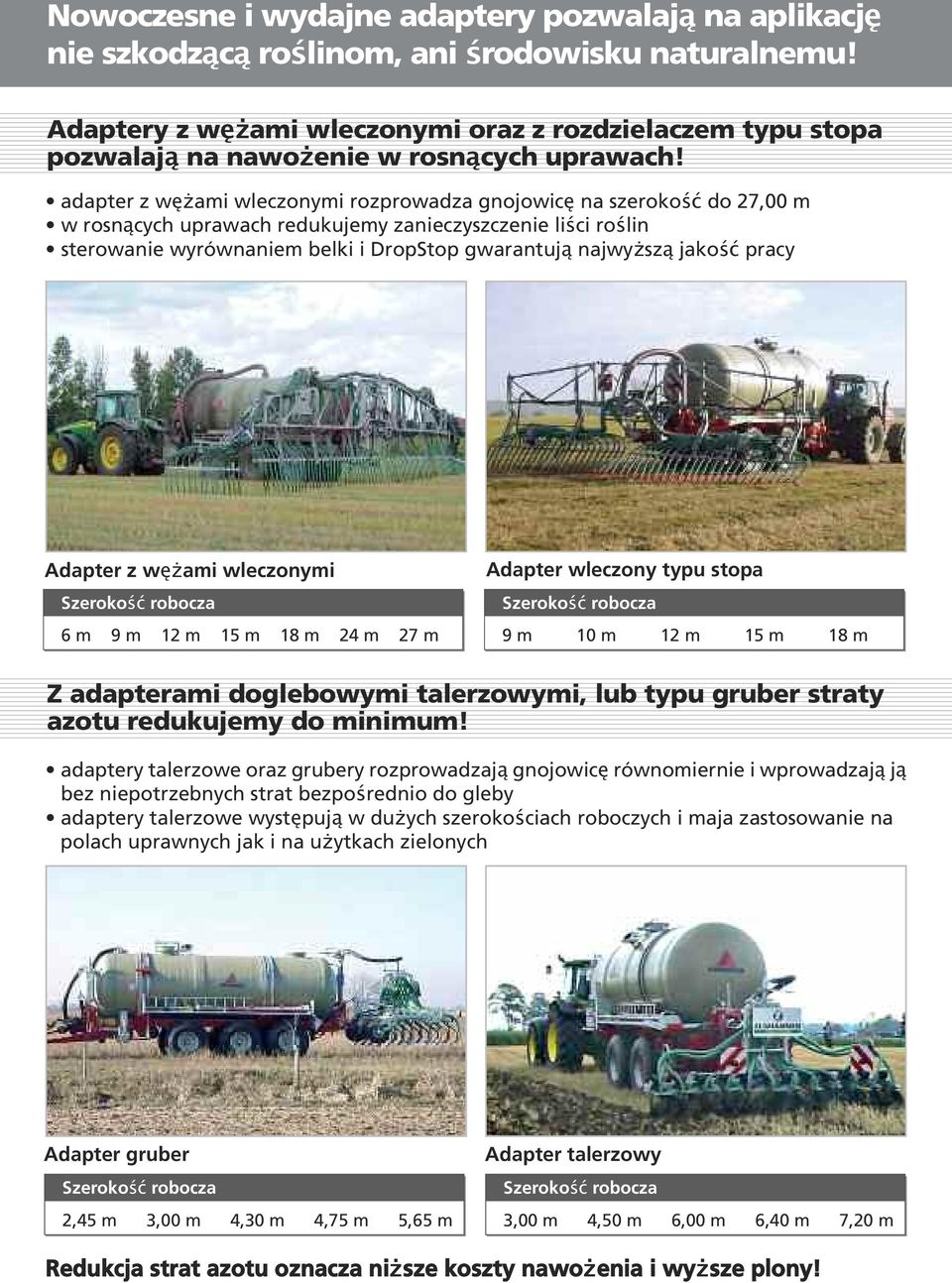

8 Nowoczesne i wydajne adaptery pozwalają na aplikację nie szkodzącą roślinom, ani środowisku naturalnemu! Adaptery z wężami wleczonymi oraz z rozdzielaczem typu stopa pozwalają na nawożenie w rosnących uprawach! adapter z wężami wleczonymi rozprowadza gnojowicę na szerokość do 27,00 m w rosnących uprawach redukujemy zanieczyszczenie liści roślin sterowanie wyrównaniem belki i DropStop gwarantują najwyższą jakość pracy Adapter z wężami wleczonymi Szerokość robocza 6 m 9 m 12 m 15 m 18 m 24 m 27 m Adapter wleczony typu stopa Szerokość robocza 9 m 10 m 12 m 15 m 18 m Z adapterami doglebowymi talerzowymi, lub typu gruber straty azotu redukujemy do minimum! adaptery talerzowe oraz grubery rozprowadzają gnojowicę równomiernie i wprowadzają ją bez niepotrzebnych strat bezpośrednio do gleby adaptery talerzowe występują w dużych szerokościach roboczych i maja zastosowanie na polach uprawnych jak i na użytkach zielonych Adapter gruber Szerokość robocza 2,45 m 3,00 m 4,30 m 4,75 m 5,65 m Adapter talerzowy Szerokość robocza 3,00 m 4,50 m 6,00 m 6,40 m 7,20 m Redukcja strat azotu oznacza niższe koszty nawożenia i wyższe plony!

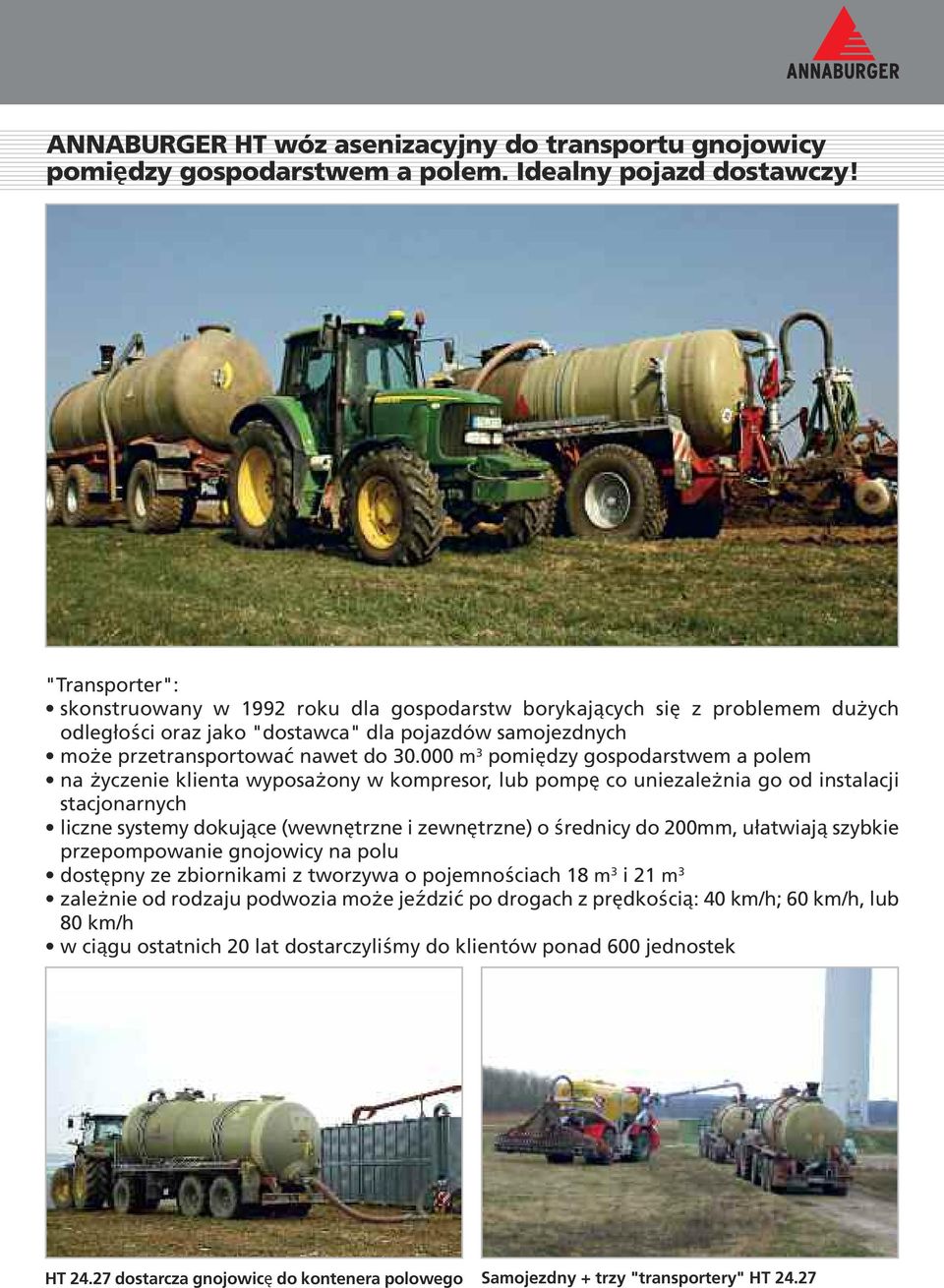

9 ANNABURGER HT wóz asenizacyjny do transportu gnojowicy pomiędzy gospodarstwem a polem. Idealny pojazd dostawczy! "Transporter": skonstruowany w 1992 roku dla gospodarstw borykających się z problemem dużych odległości oraz jako "dostawca" dla pojazdów samojezdnych może przetransportować nawet do m 3 pomiędzy gospodarstwem a polem na życzenie klienta wyposażony w kompresor, lub pompę co uniezależnia go od instalacji stacjonarnych liczne systemy dokujące (wewnętrzne i zewnętrzne) o średnicy do 200mm, ułatwiają szybkie przepompowanie gnojowicy na polu dostępny ze zbiornikami z tworzywa o pojemnościach 18 m 3 i 21 m 3 zależnie od rodzaju podwozia może jeździć po drogach z prędkością: 40 km/h; 60 km/h, lub 80 km/h w ciągu ostatnich 20 lat dostarczyliśmy do klientów ponad 600 jednostek HT dostarcza gnojowicę do kontenera polowego Samojezdny + trzy "transportery" HT 24.27

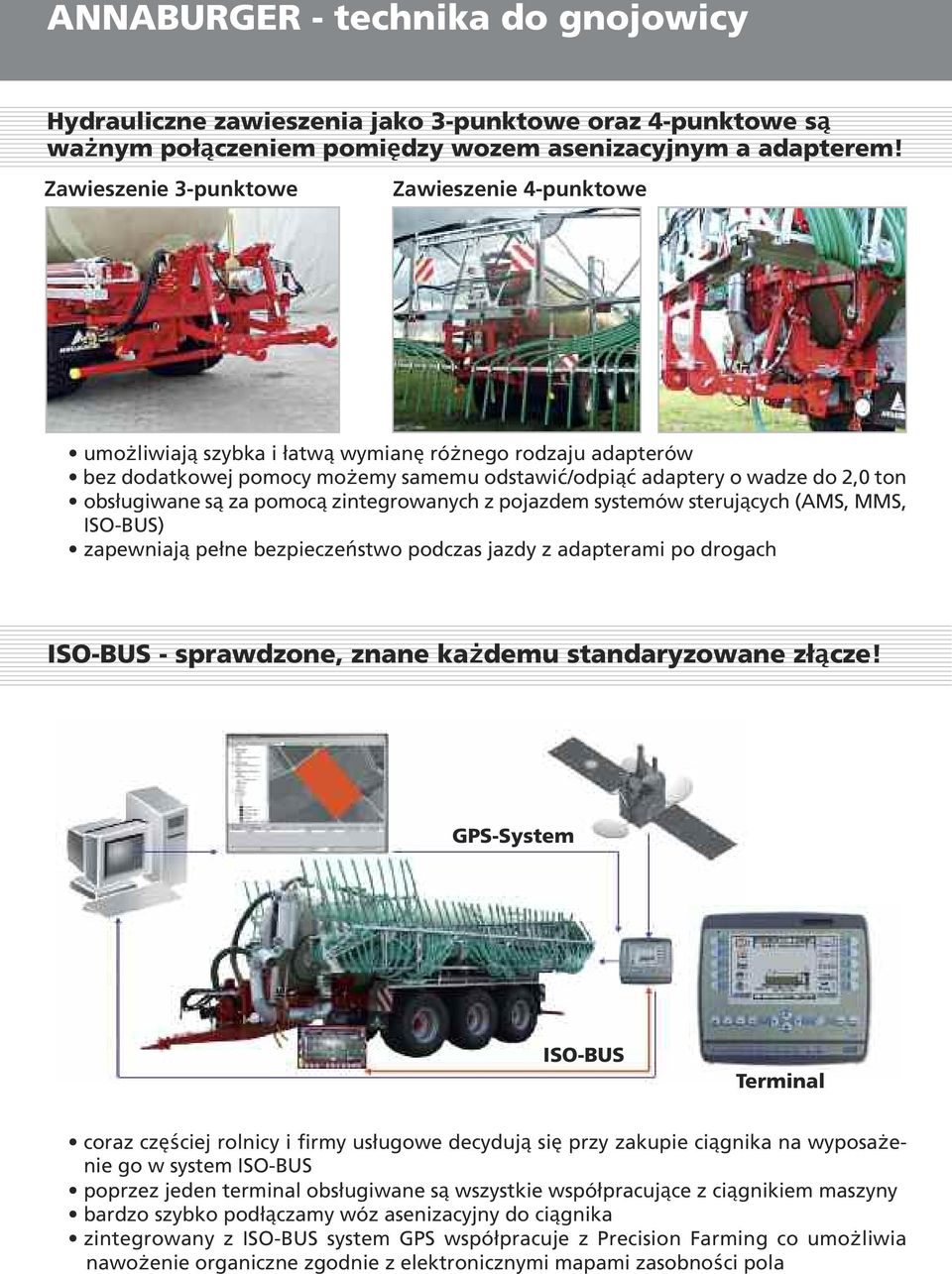

10 ANNABURGER - technika do gnojowicy Hydrauliczne zawieszenia jako 3-punktowe oraz 4-punktowe są ważnym połączeniem pomiędzy wozem asenizacyjnym a adapterem! Zawieszenie 3-punktowe Zawieszenie 4-punktowe umożliwiają szybka i łatwą wymianę różnego rodzaju adapterów bez dodatkowej pomocy możemy samemu odstawić/odpiąć adaptery o wadze do 2,0 ton obsługiwane są za pomocą zintegrowanych z pojazdem systemów sterujących (AMS, MMS, ISO-BUS) zapewniają pełne bezpieczeństwo podczas jazdy z adapterami po drogach ISO-BUS - sprawdzone, znane każdemu standaryzowane złącze! GPS-System ISO-BUS Terminal coraz częściej rolnicy i firmy usługowe decydują się przy zakupie ciągnika na wyposażenie go w system ISO-BUS poprzez jeden terminal obsługiwane są wszystkie współpracujące z ciągnikiem maszyny bardzo szybko podłączamy wóz asenizacyjny do ciągnika zintegrowany z ISO-BUS system GPS współpracuje z Precision Farming co umożliwia nawożenie organiczne zgodnie z elektronicznymi mapami zasobności pola

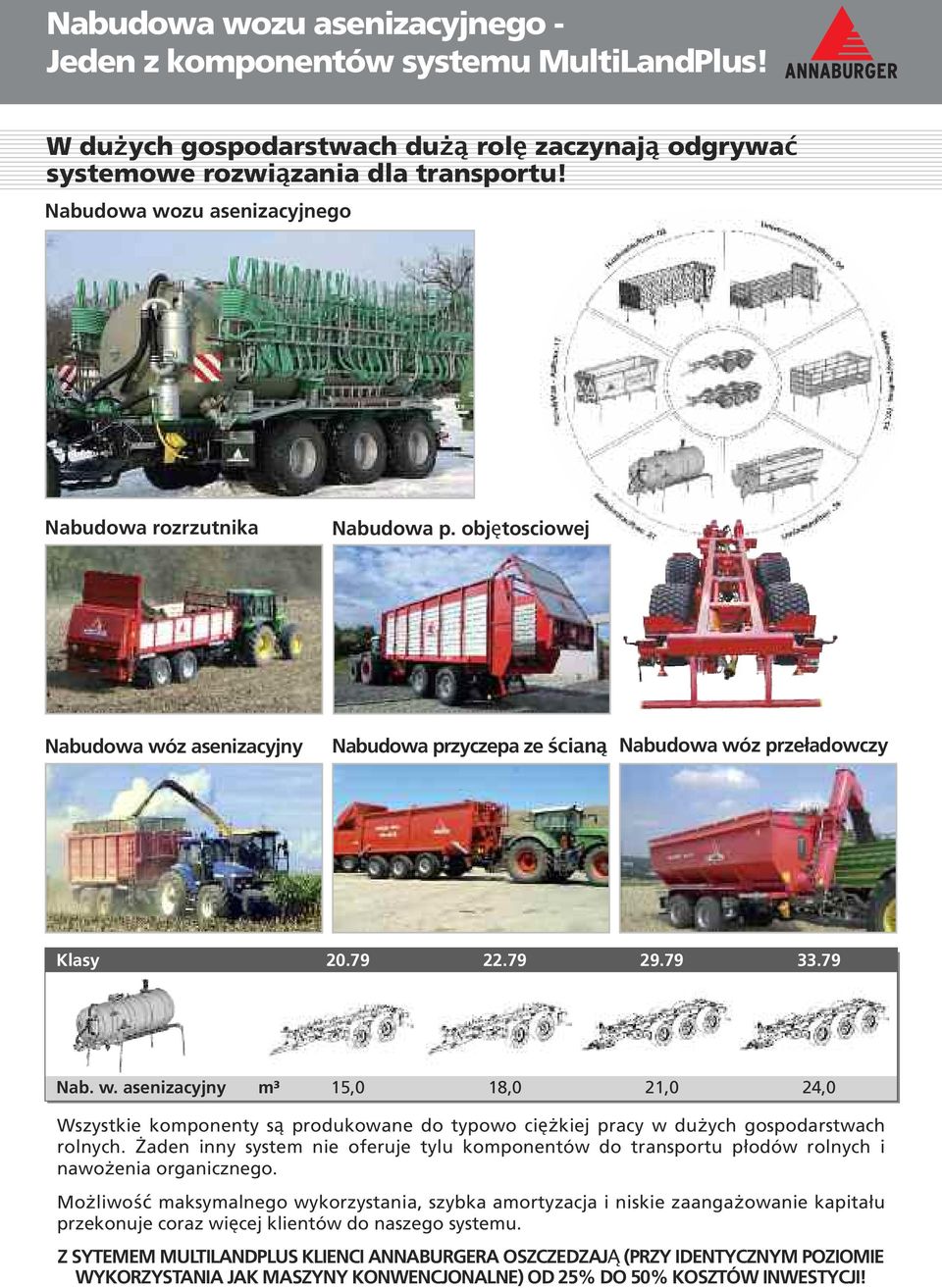

11 Nabudowa wozu asenizacyjnego - Jeden z komponentów systemu MultiLandPlus! W dużych gospodarstwach dużą rolę zaczynają odgrywać systemowe rozwiązania dla transportu! Nabudowa wozu asenizacyjnego Nabudowa rozrzutnika Nabudowa p. objętosciowej Nabudowa wóz asenizacyjny Nabudowa przyczepa ze ścianą Nabudowa wóz przeładowczy Klasy Nab. w. asenizacyjny m³ 15,0 18,0 21,0 24,0 Wszystkie komponenty są produkowane do typowo ciężkiej pracy w dużych gospodarstwach rolnych. Żaden inny system nie oferuje tylu komponentów do transportu płodów rolnych i nawożenia organicznego. Możliwość maksymalnego wykorzystania, szybka amortyzacja i niskie zaangażowanie kapitału przekonuje coraz więcej klientów do naszego systemu. Z SYTEMEM MULTILANDPLUS KLIENCI ANNABURGERA OSZCZEDZAJĄ (PRZY IDENTYCZNYM POZIOMIE WYKORZYSTANIA JAK MASZYNY KONWENCJONALNE) OD 25% DO 50% KOSZTÓW INWESTYCJI!

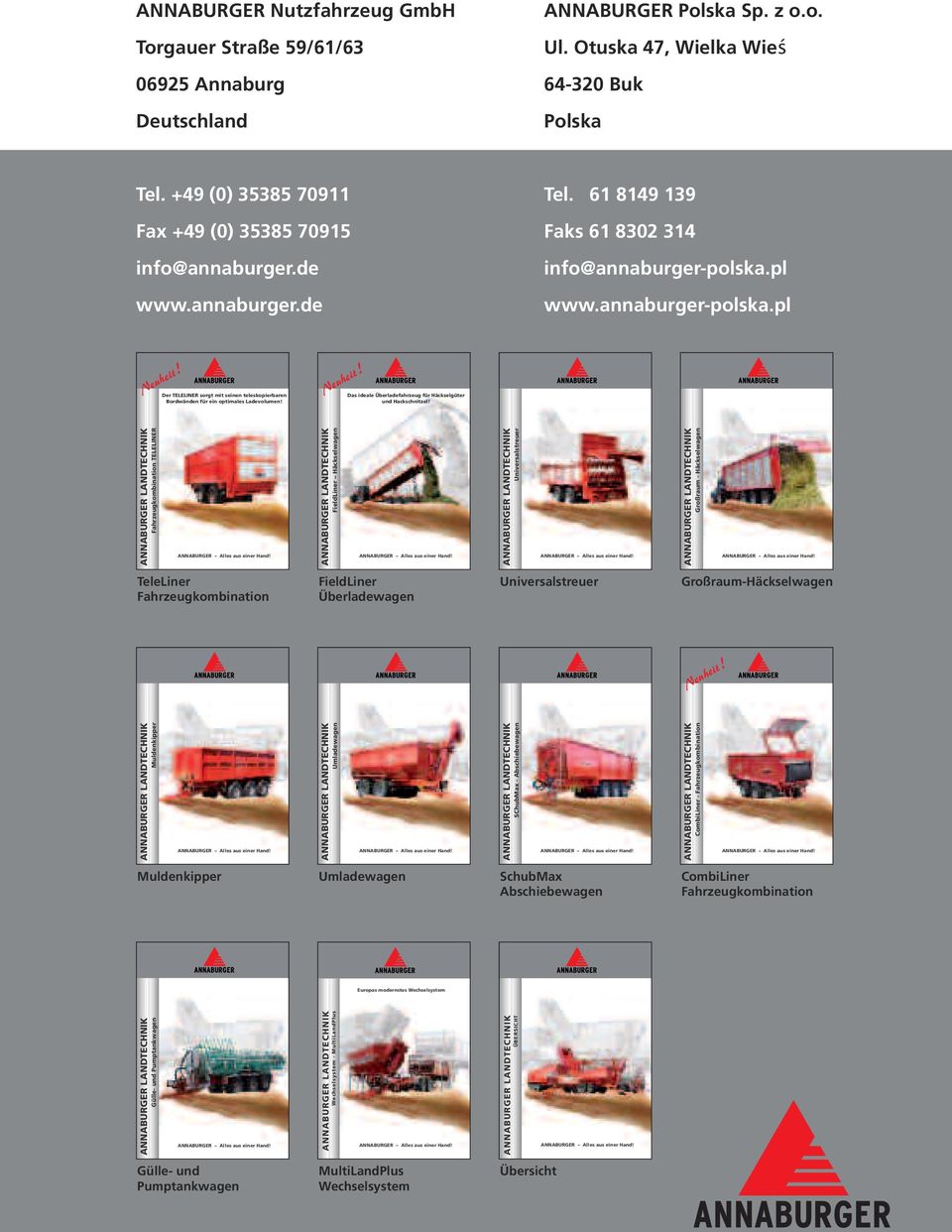

12 ANNABURGER Nutzfahrzeug GmbH Torgauer Straße 59/61/63 ANNABURGER Polska Sp. z o.o. Ul. Otuska 47, Wielka Wieś Annaburg Buk Deutschland Polska Tel. +49 (0) Tel Fax +49 (0) Faks info@annaburger.de info@annaburger-polska.pl Neuheit! Der TELELINER sorgt mit seinen teleskopierbaren Bordwänden für ein optimales Ladevolumen! Neuheit! Das ideale Überladefahrzeug für Häckselgüter und Hackschnitzel! Fahrzeugkombination TELELINER FieldLiner Häckselwagen Universalstreuer Großraum - Häckselwagen ANNABURGER AllesauseinerHand! TeleLiner Fahrzeugkombination FieldLiner Überladewagen Universalstreuer Großraum-Häckselwagen Neuheit! Muldenkipper Umladewagen SChubMax - Abschiebewagen CombiLiner - Fahrzeugkombination ANNABURGER AllesauseinerHand! Muldenkipper Umladewagen SchubMax Abschiebewagen CombiLiner Fahrzeugkombination Europas modernstes Wechselsystem Gülle- und Pumptankwagen Wechselsystem - MultiLandPlus ANNABURGER AllesauseinerHand! ÜBERSICHT Gülle- und Pumptankwagen MultiLandPlus Wechselsystem Übersicht
