1 ANNABURGER FAHRZEUGTECHNIK Przyczepa ze ścianą przesuwną ANNABURGER Wszystkie z jednego źródła!

2 ANNABURGER SchubMax i SchubMax Plus SchubMax - nowoczesna przyczepa transportowa dopasowana do rosnących wymagań w rolnictwie! Seria.17 jest doskonałym uzupełnieniem palety produktów firmy Annaburger w zakresie techniki transportu płodów rolnych. Już od 2007r także SchubMax obok przyczep objętościowych i samowyładowczych jest coraz częściej spotkany podczas kampanii żniwnych. Sieczka, ale także rzepak i zboża możemy transportować szybko i przy niskich kosztach. Duże objętości i możliwość zagęszczenia masy sieczki umożliwia maksymalne wykorzystanie dopuszczalnej masy całkowitej. Ta funkcja plus dodatkowo niezwykła mobilność i doskonała trakcja ułatwiają pracę nie tylko podczas żniw. Rozładunek każdego rodzaju materiału następuje szybko, prosto i bez pozostawiania resztek. Szczelna ściana wypycha bez problemu także mocno zwięzłe materiały jak np.: sieczka z trawy. Prędkością posuwu możemy sterować bezstopniowo co jest ogromna zaletą przy zasypywaniu maszyn z taśmami transportowymi. Ponadto eliminujemy ryzyko przewrócenia przyczepy, nie zmienia sie punkt ciężkości.

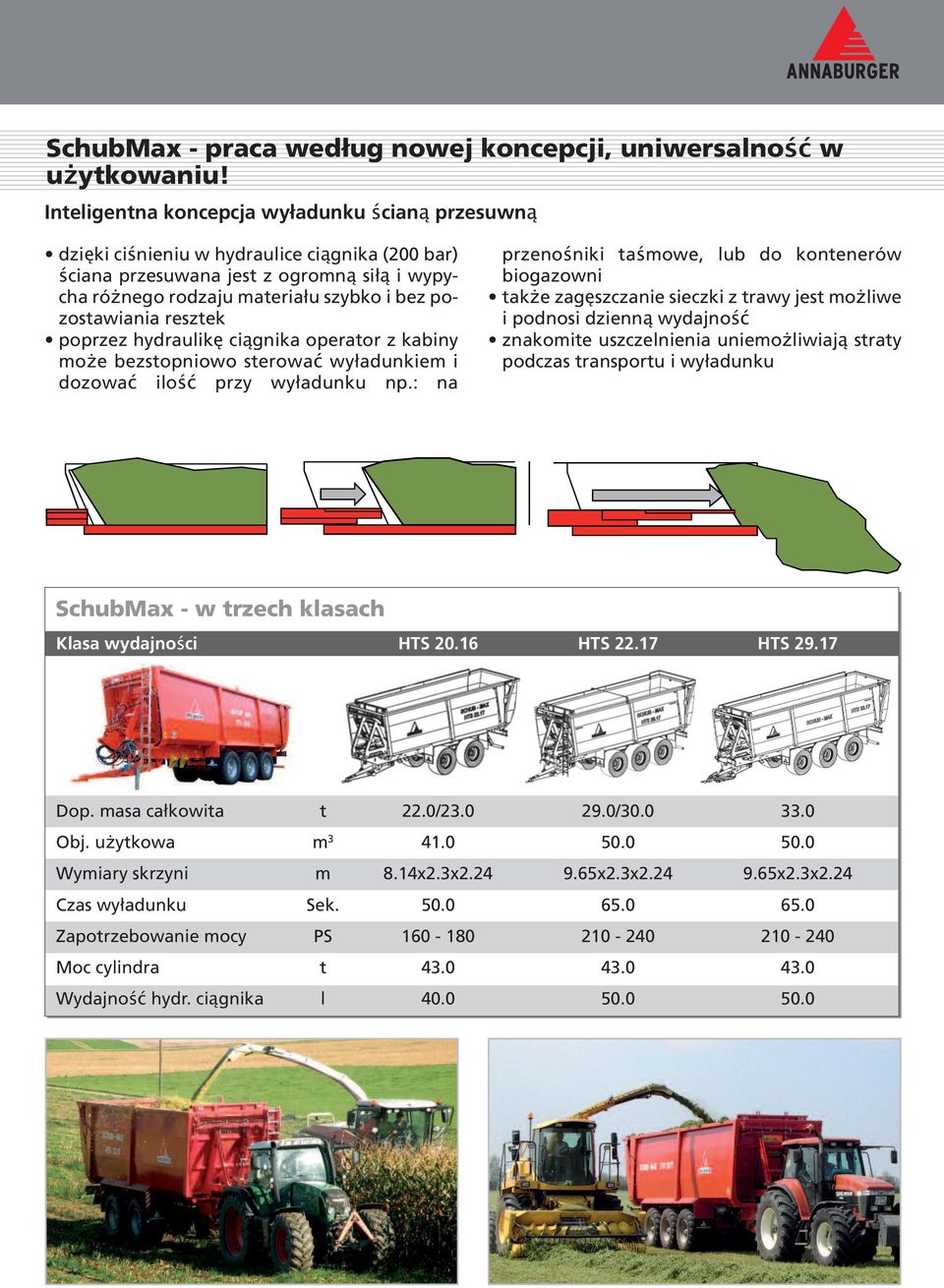

3 SchubMax - praca według nowej koncepcji, uniwersalność w użytkowaniu! Inteligentna koncepcja wyładunku ścianą przesuwną dzięki ciśnieniu w hydraulice ciągnika (200 bar) ściana przesuwana jest z ogromną siłą i wypycha różnego rodzaju materiału szybko i bez pozostawiania resztek poprzez hydraulikę ciągnika operator z kabiny może bezstopniowo sterować wyładunkiem i dozować ilość przy wyładunku np.: na przenośniki taśmowe, lub do kontenerów biogazowni także zagęszczanie sieczki z trawy jest możliwe i podnosi dzienną wydajność znakomite uszczelnienia uniemożliwiają straty podczas transportu i wyładunku SchubMax - w trzech klasach Klasa wydajności HTS HTS HTS Dop. masa całkowita t 22.0/ / Obj. użytkowa m Wymiary skrzyni m 8.14x2.3x x2.3x x2.3x2.24 Czas wyładunku Sek Zapotrzebowanie mocy PS Moc cylindra t Wydajność hydr. ciągnika l

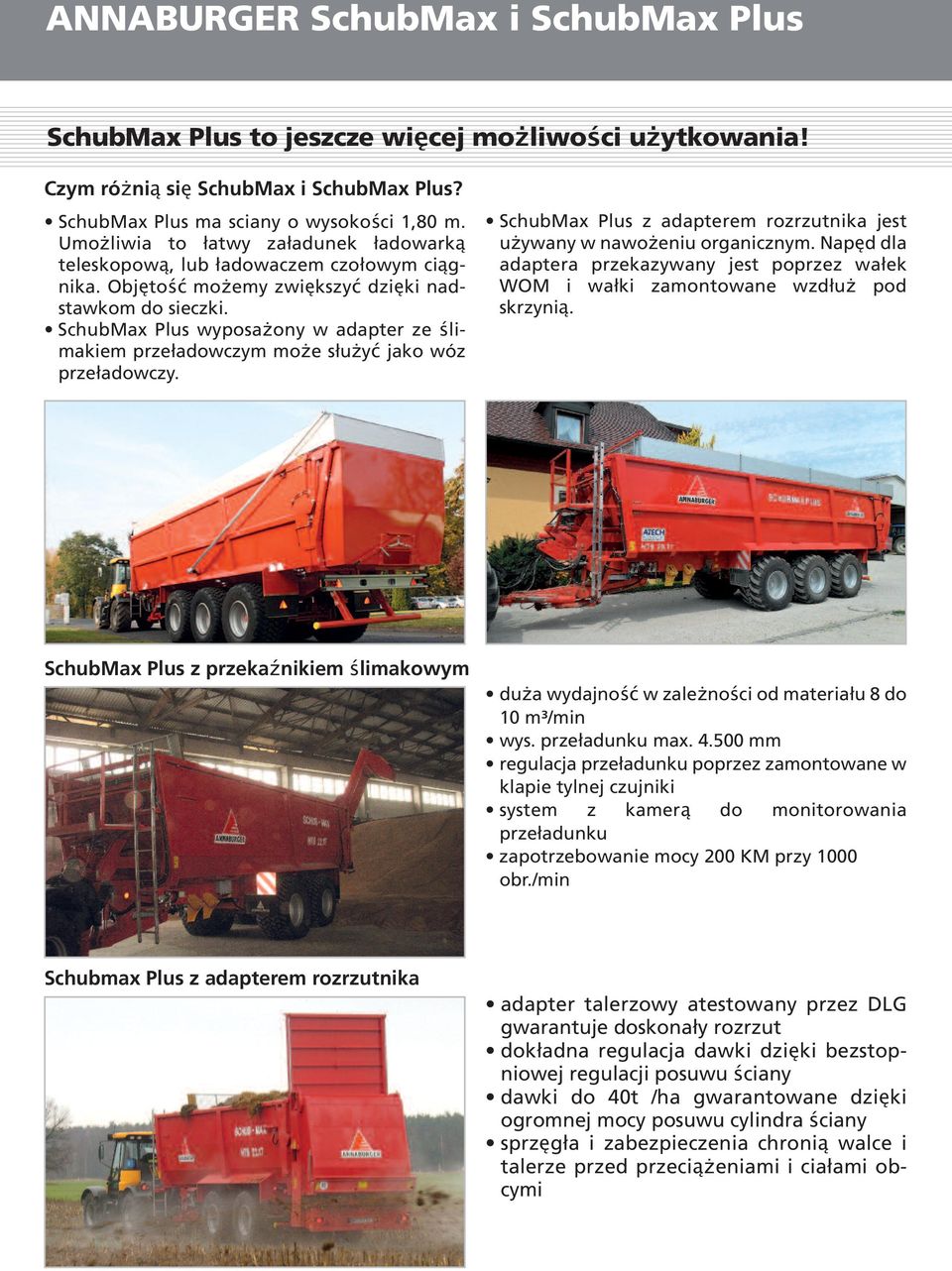

4 ANNABURGER SchubMax i SchubMax Plus SchubMax Plus to jeszcze więcej możliwości użytkowania! Czym różnią się SchubMax i SchubMax Plus? SchubMax Plus ma sciany o wysokości 1,80 m. Umożliwia to łatwy załadunek ładowarką teleskopową, lub ładowaczem czołowym ciągnika. Objętość możemy zwiększyć dzięki nadstawkom do sieczki. SchubMax Plus wyposażony w adapter ze ślimakiem przeładowczym może służyć jako wóz przeładowczy. SchubMax Plus z adapterem rozrzutnika jest używany w nawożeniu organicznym. Napęd dla adaptera przekazywany jest poprzez wałek WOM i wałki zamontowane wzdłuż pod skrzynią. SchubMax Plus z przekaźnikiem ślimakowym duża wydajność w zależności od materiału 8 do 10 m³/min wys. przeładunku max mm regulacja przeładunku poprzez zamontowane w klapie tylnej czujniki system z kamerą do monitorowania przeładunku zapotrzebowanie mocy 200 KM przy 1000 obr./min Schubmax Plus z adapterem rozrzutnika adapter talerzowy atestowany przez DLG gwarantuje doskonały rozrzut dokładna regulacja dawki dzięki bezstopniowej regulacji posuwu ściany dawki do 40t /ha gwarantowane dzięki ogromnej mocy posuwu cylindra ściany sprzęgła i zabezpieczenia chronią walce i talerze przed przeciążeniami i ciałami obcymi

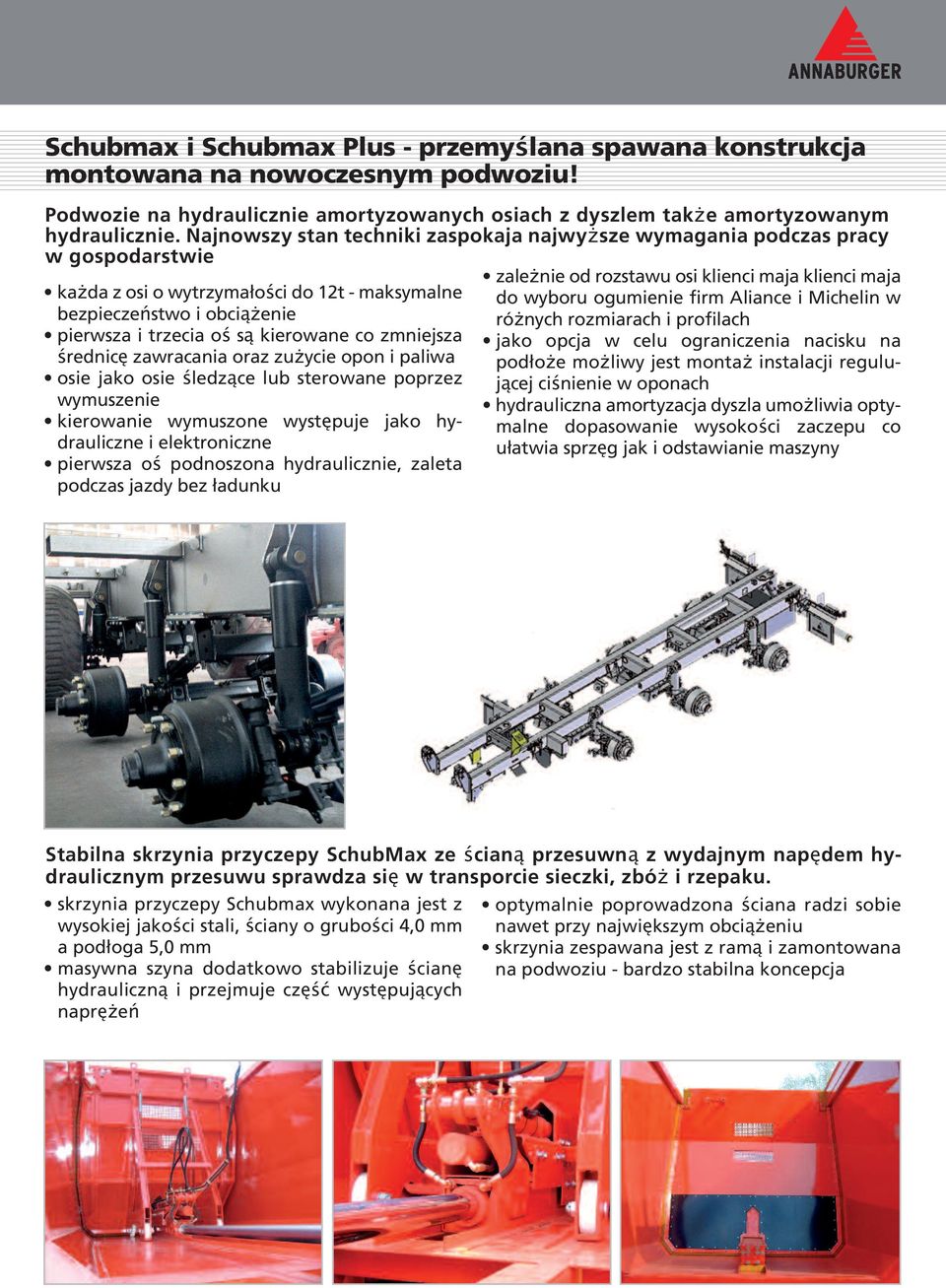

5 Schubmax i Schubmax Plus - przemyślana spawana konstrukcja montowana na nowoczesnym podwoziu! Podwozie na hydraulicznie amortyzowanych osiach z dyszlem także amortyzowanym hydraulicznie. Najnowszy stan techniki zaspokaja najwyższe wymagania podczas pracy w gospodarstwie każda z osi o wytrzymałości do 12t - maksymalne bezpieczeństwo i obciążenie pierwsza i trzecia oś są kierowane co zmniejsza średnicę zawracania oraz zużycie opon i paliwa osie jako osie śledzące lub sterowane poprzez wymuszenie kierowanie wymuszone występuje jako hydrauliczne i elektroniczne pierwsza oś podnoszona hydraulicznie, zaleta podczas jazdy bez ładunku zależnie od rozstawu osi klienci maja klienci maja do wyboru ogumienie firm Aliance i Michelin w różnych rozmiarach i profilach jako opcja w celu ograniczenia nacisku na podłoże możliwy jest montaż instalacji regulującej ciśnienie w oponach hydrauliczna amortyzacja dyszla umożliwia optymalne dopasowanie wysokości zaczepu co ułatwia sprzęg jak i odstawianie maszyny Stabilna skrzynia przyczepy SchubMax ze ścianą przesuwną z wydajnym napędem hydraulicznym przesuwu sprawdza się w transporcie sieczki, zbóż i rzepaku. skrzynia przyczepy Schubmax wykonana jest z wysokiej jakości stali, ściany o grubości 4,0 mm a podłoga 5,0 mm masywna szyna dodatkowo stabilizuje ścianę hydrauliczną i przejmuje część występujących naprężeń optymalnie poprowadzona ściana radzi sobie nawet przy największym obciążeniu skrzynia zespawana jest z ramą i zamontowana na podwoziu - bardzo stabilna koncepcja

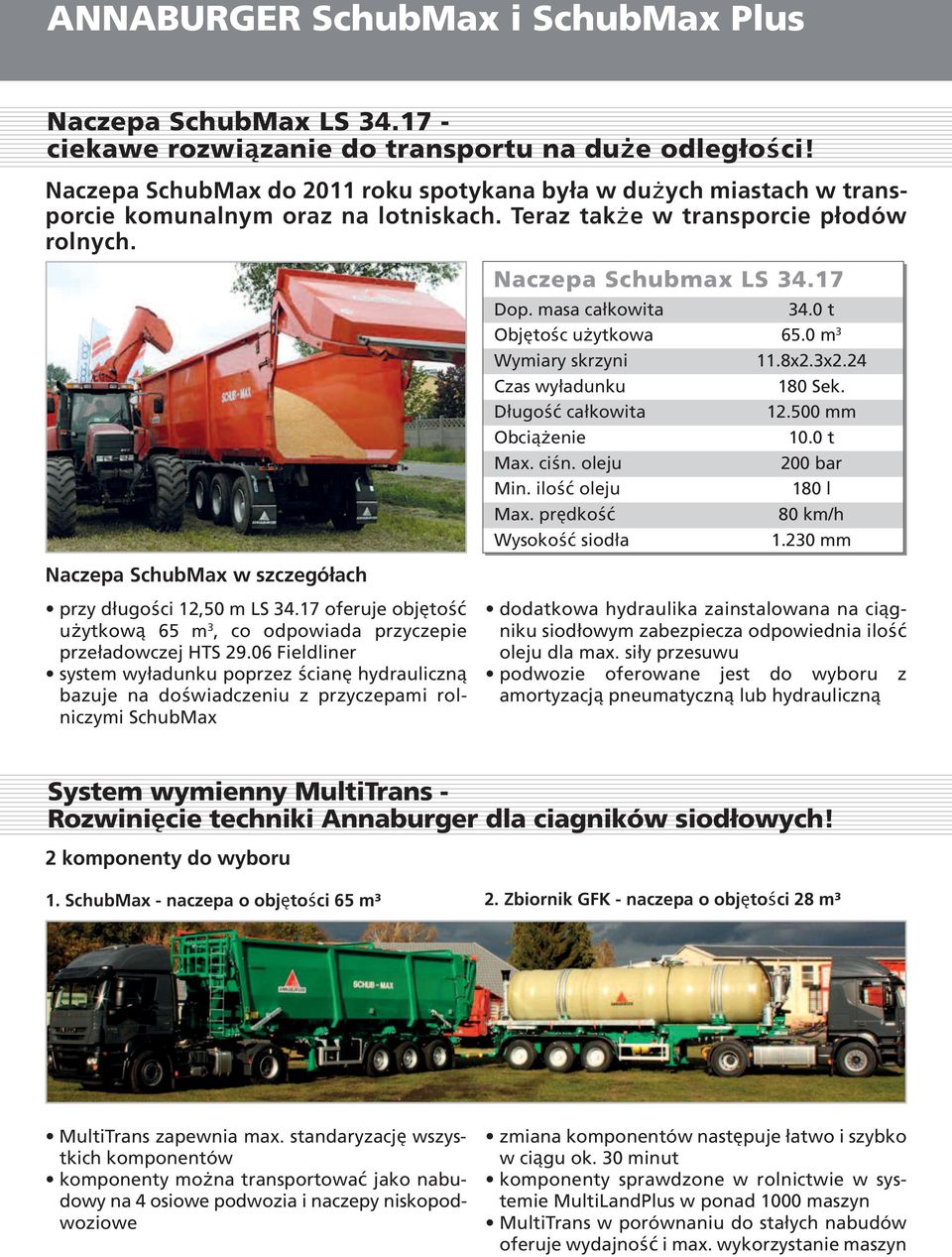

6 ANNABURGER SchubMax i SchubMax Plus Naczepa SchubMax LS ciekawe rozwiązanie do transportu na duże odległości! Naczepa SchubMax do 2011 roku spotykana była w dużych miastach w transporcie komunalnym oraz na lotniskach. Teraz także w transporcie płodów rolnych. Naczepa SchubMax w szczegółach Naczepa Schubmax LS Dop. masa całkowita 34.0 t Objętośc użytkowa 65.0 m 3 Wymiary skrzyni 11.8x2.3x2.24 Czas wyładunku 180 Sek. Długość całkowita mm Obciążenie 10.0 t Max. ciśn. oleju 200 bar Min. ilość oleju 180 l Max. prędkość 80 km/h Wysokość siodła mm przy długości 12,50 m LS oferuje objętość użytkową 65 m 3, co odpowiada przyczepie przeładowczej HTS Fieldliner system wyładunku poprzez ścianę hydrauliczną bazuje na doświadczeniu z przyczepami rolniczymi SchubMax dodatkowa hydraulika zainstalowana na ciągniku siodłowym zabezpiecza odpowiednia ilość oleju dla max. siły przesuwu podwozie oferowane jest do wyboru z amortyzacją pneumatyczną lub hydrauliczną System wymienny MultiTrans - Rozwinięcie techniki Annaburger dla ciagników siodłowych! 2 komponenty do wyboru 1. SchubMax - naczepa o objętości 65 m³ 2. Zbiornik GFK - naczepa o objętości 28 m³ MultiTrans zapewnia max. standaryzację wszystkich komponentów komponenty można transportować jako nabudowy na 4 osiowe podwozia i naczepy niskopodwoziowe zmiana komponentów następuje łatwo i szybko w ciągu ok. 30 minut komponenty sprawdzone w rolnictwie w systemie MultiLandPlus w ponad 1000 maszyn MultiTrans w porównaniu do stałych nabudów oferuje wydajność i max. wykorzystanie maszyn

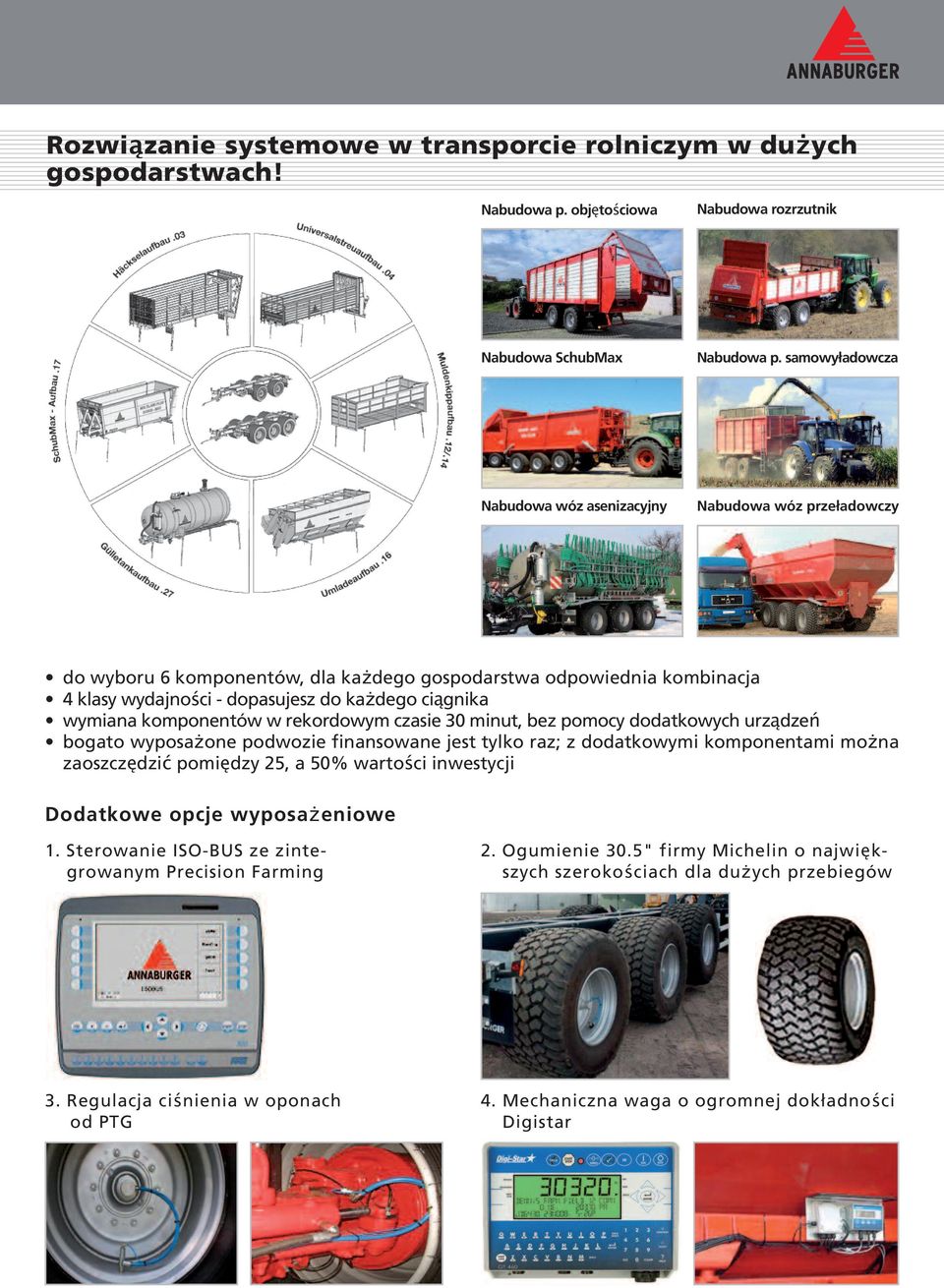

7 Rozwiązanie systemowe w transporcie rolniczym w dużych gospodarstwach! Nabudowa p. objętościowa Nabudowa rozrzutnik Nabudowa SchubMax Nabudowa p. samowyładowcza Nabudowa wóz asenizacyjny Nabudowa wóz przeładowczy do wyboru 6 komponentów, dla każdego gospodarstwa odpowiednia kombinacja 4 klasy wydajności - dopasujesz do każdego ciągnika wymiana komponentów w rekordowym czasie 30 minut, bez pomocy dodatkowych urządzeń bogato wyposażone podwozie finansowane jest tylko raz; z dodatkowymi komponentami można zaoszczędzić pomiędzy 25, a 50% wartości inwestycji Dodatkowe opcje wyposażeniowe 1. Sterowanie ISO-BUS ze zintegrowanym Precision Farming 2. Ogumienie 30.5" firmy Michelin o największych szerokościach dla dużych przebiegów 3. Regulacja ciśnienia w oponach od PTG 4. Mechaniczna waga o ogromnej dokładności Digistar

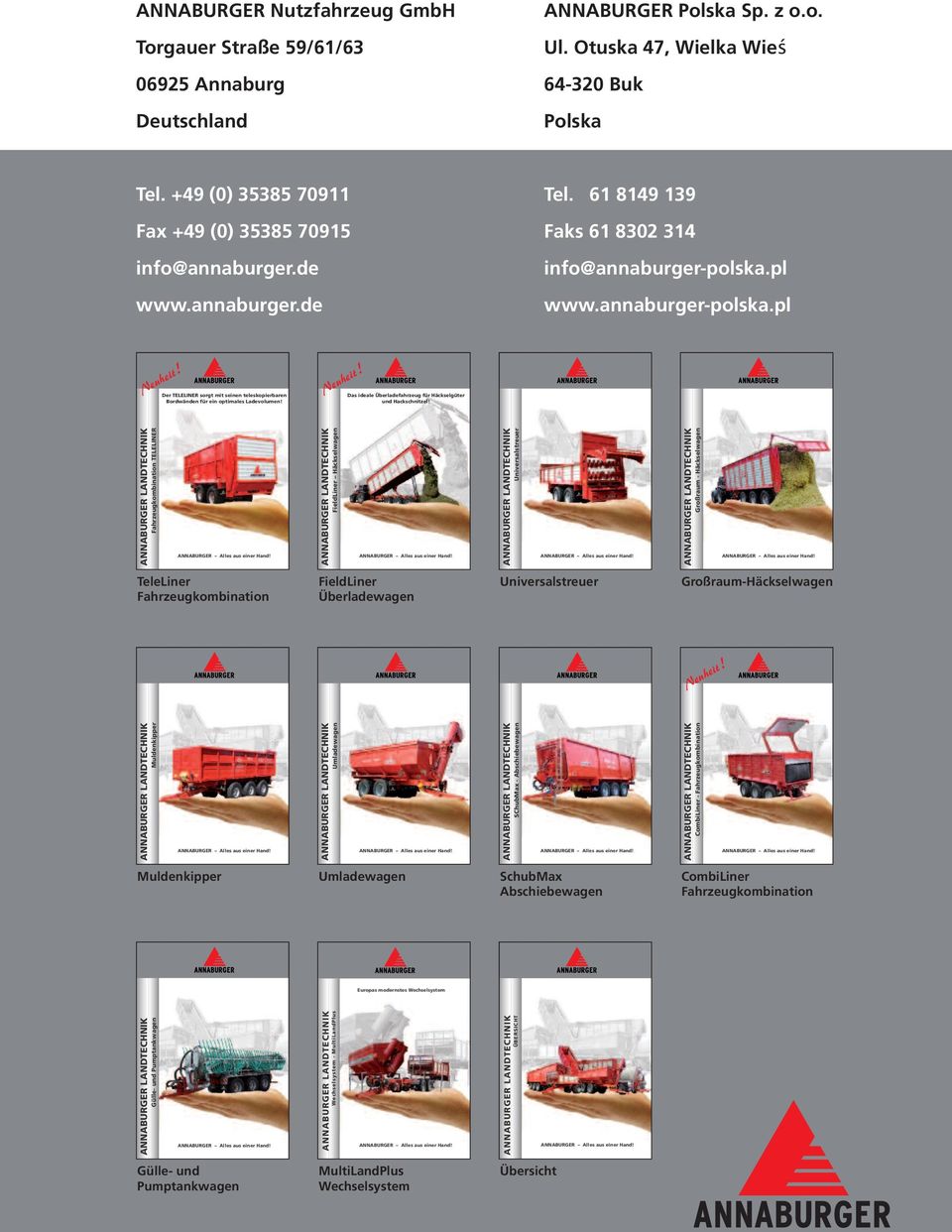

8 ANNABURGER Nutzfahrzeug GmbH Torgauer Straße 59/61/63 ANNABURGER Polska Sp. z o.o. Ul. Otuska 47, Wielka Wieś Annaburg Buk Deutschland Polska Tel. +49 (0) Tel Fax +49 (0) Faks info@annaburger.de info@annaburger-polska.pl Neuheit! Der TELELINER sorgt mit seinen teleskopierbaren Bordwänden für ein optimales Ladevolumen! Neuheit! Das ideale Überladefahrzeug für Häckselgüter und Hackschnitzel! Fahrzeugkombination TELELINER FieldLiner Häckselwagen Universalstreuer Großraum - Häckselwagen ANNABURGER AllesauseinerHand! TeleLiner Fahrzeugkombination FieldLiner Überladewagen Universalstreuer Großraum-Häckselwagen Neuheit! Muldenkipper Umladewagen SChubMax - Abschiebewagen CombiLiner - Fahrzeugkombination ANNABURGER AllesauseinerHand! Muldenkipper Umladewagen SchubMax Abschiebewagen CombiLiner Fahrzeugkombination Europas modernstes Wechselsystem Gülle- und Pumptankwagen Wechselsystem - MultiLandPlus ANNABURGER AllesauseinerHand! ÜBERSICHT Gülle- und Pumptankwagen MultiLandPlus Wechselsystem Übersicht
