1 KATALOG PRODUKTÓW LPG/CNG PERFEKCYJNE INSTALACJE AUTOGAZU

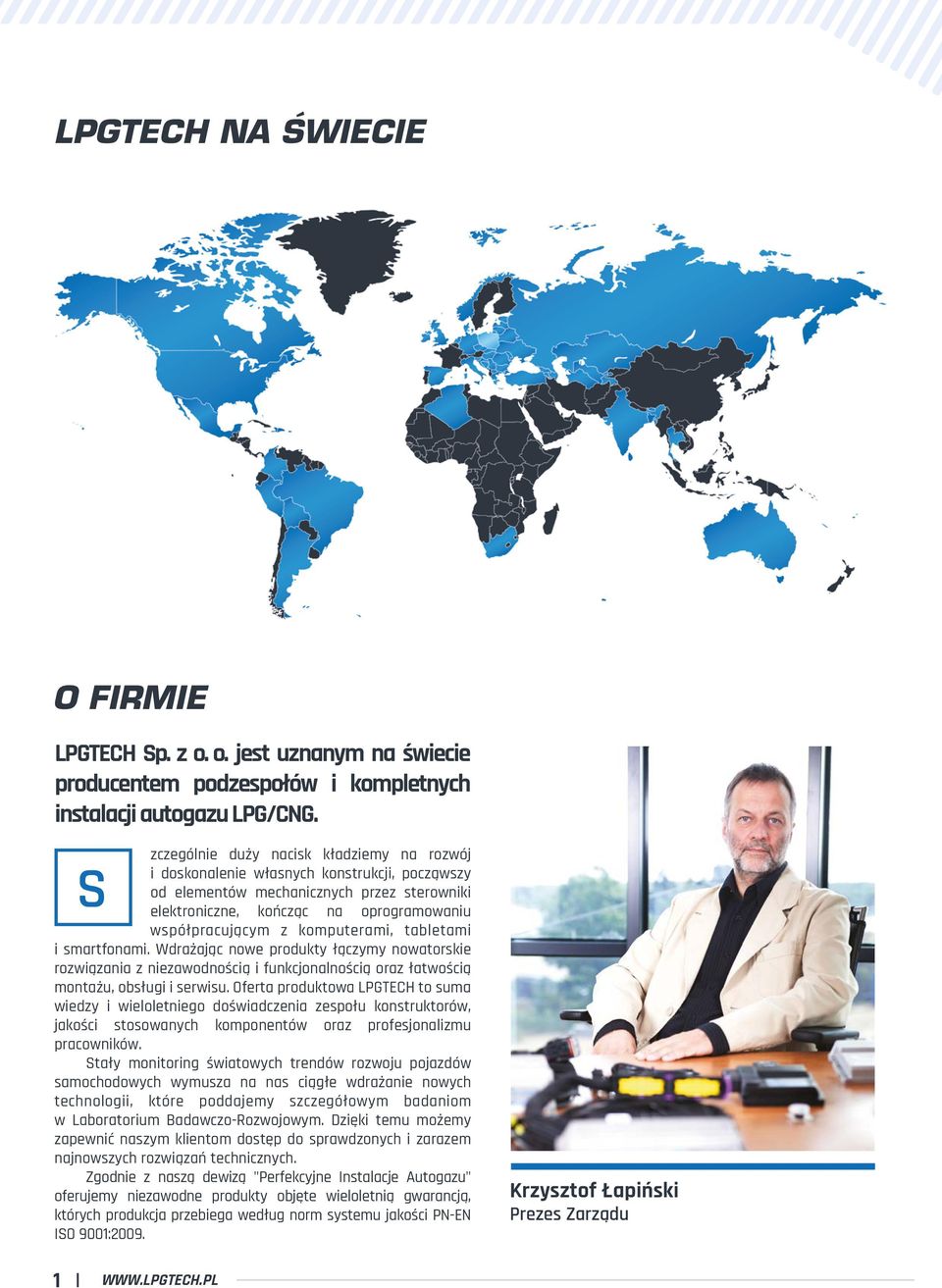

2 LPGTECH NA SWIECIE O FIRMIE LPGTECH Sp. z o. o. jest uznanym na świecie producentem podzespołów i kompletnych instalacji autogazu LPG/CNG. zczególnie duży nacisk kładziemy na rozwój S i doskonalenie własnych konstrukcji, począwszy od elementów mechanicznych przez sterowniki elektroniczne, kończąc na oprogramowaniu współpracującym z komputerami, tabletami i smartfonami. Wdrażając nowe produkty łączymy nowatorskie rozwiązania z niezawodnością i funkcjonalnością oraz łatwością montażu, obsługi i serwisu. Oferta produktowa LPGTECH to suma wiedzy i wieloletniego doświadczenia zespołu konstruktorów, jakości stosowanych komponentów oraz profesjonalizmu pracowników. Stały monitoring światowych trendów rozwoju pojazdów samochodowych wymusza na nas ciągłe wdrażanie nowych technologii, które poddajemy szczegółowym badaniom w Laboratorium Badawczo-Rozwojowym. Dzięki temu możemy zapewnić naszym klientom dostęp do sprawdzonych i zarazem najnowszych rozwiązań technicznych. Zgodnie z naszą dewizą "Perfekcyjne Instalacje Autogazu" oferujemy niezawodne produkty objęte wieloletnią gwarancją, których produkcja przebiega według norm systemu jakości PN-EN ISO 9001:2009. Krzysztof Łapiński Prezes Zarządu 1

3 LABORATORIUM BADAWCZO-ROZWOJOWE LPGTECH Laboratorium Badawczo-Rozwojowym LPGTECH W testujemy nowe, zaawansowane technologicznie produkty, które wyróżniają się pod względem innowacyjności na rynku krajowym i międzynarodowym. Wysoce wykwalifikowana i doświadczona kadra inżynierska oraz bogate zaplecze badawcze są gwarancją spełnienia oczekiwań nawet najbardziej wymagających klientów. Unikatowe w skali europejskiej, autorskie połączenie hamowni podwoziowych z bardzo czułą i selektywną analizą spalin oraz szczegółową analizą pracy silnika online, daje nam praktycznie nieograniczone możliwości badawcze wszystkich systemów zasilania pojazdów osobowych i ciężarowych z silnikami benzynowymi oraz diesla. Laboratorium Badawczo-Rozwojowe jest istotnym wsparciem dla konstruktorów pracujących nad nowymi systemami autogazu, w tym wtrysku gazu w fazie ciekłej. PERFEKCYJNE INSTALACJE AUTOGAZU 2

4 ECONOMY LINE TECH ONE Sterownik wtrysku gazu LPG/CNG Obsługa wtrysku gazu do 4 cylindrów Nowa, kompaktowa obudowa Szybki, uproszczony montaż 3-pinowa centralka cyfrowa Półprzewodnikowe emulatory wtryskiwaczy benzynowych Strojenie według algorytmu TECH i Standard Innowacyjny algorytm sterujący TECH z systemem autokalibracji ACTA i systemem autoadaptacji AATA Mapa 3D czasów wtrysku paliw Wykres słupkowy i liniowy różnicy czasów wtrysku Korekty od temperatury gazu, reduktora, ciśnienia gazu i obrotów silnika Autodiagnoza, wykrywanie błędów i usterek montażu Pełne zabezpieczenie przeciwzwarciowe i przeciążeniowe Obudowa kompozytowa Złącze 24 piny TECH ONE jest dedykowany do najpopularniejszych silników czterocylindrowych. Dzięki małej, kompaktowej obudowie oraz 24-pinowemu złączu montaż jest znacznie łatwiejszy i szybszy. Wykorzystanie cyfrowej centralki pozwoliło na zmniejszenie liczby przewodów komunikacyjnych, co ułatwia przewleczenie wiązki do kabiny pasażerskiej. Półprzewodnikowe emulatory wtryskiwaczy benzynowych zapewniają precyzję i niezawodność przełączania paliw oraz dają możliwość dodatkowych dotrysków benzyny podczas pracy na gazie lub naprzemiennych wtrysków paliw. Nad prawidłową pracą silnika czuwają przetestowane przez lata algorytmy opracowane przez konstruktorów LPGTECH, które zapewniają możliwość kalibracji auta w każdym zakresie pracy silnika. Dodatkowe korekty od ciśnienia i temperatury oraz obrotów dają możliwość doprecyzowania regulacji. TECH ONE łączy w sobie nowoczesność, innowacyjność oraz sprawdzone rozwiązania. Jest idealną propozycją na zmniejszenie kosztów instalacji gazowej w silniku 4-ro cylindrowym, który nie wymaga stosowania sterownika wtrysku gazu z obsługą protokołu OBD. 3

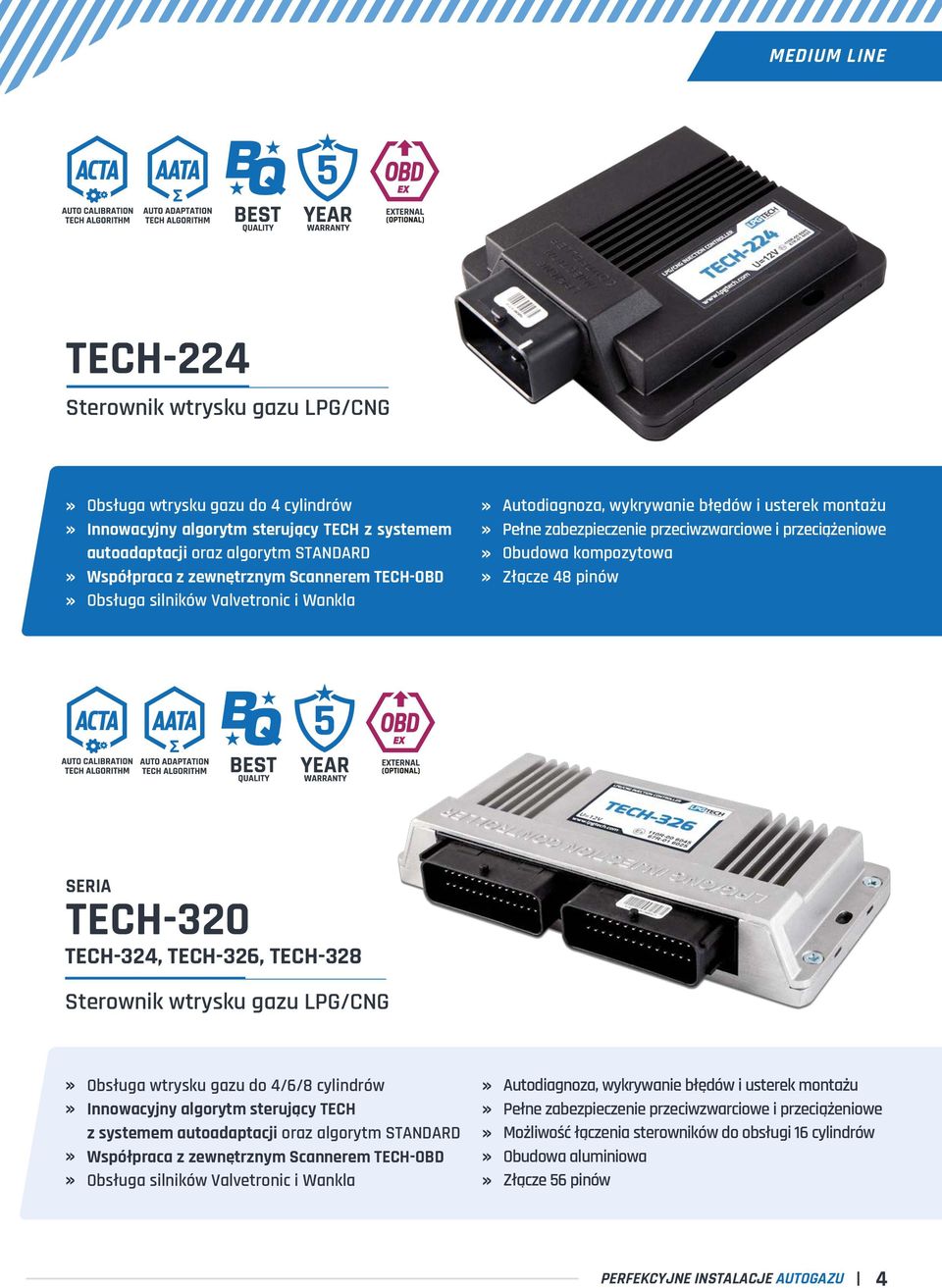

5 MEDIUM LINE TECH-224 Sterownik wtrysku gazu LPG/CNG Obsługa wtrysku gazu do 4 cylindrów Innowacyjny algorytm sterujący TECH z systemem autoadaptacji oraz algorytm STANDARD Współpraca z zewnętrznym Scannerem TECH-OBD Obsługa silników Valvetronic i Wankla Autodiagnoza, wykrywanie błędów i usterek montażu Pełne zabezpieczenie przeciwzwarciowe i przeciążeniowe Obudowa kompozytowa Złącze 48 pinów SERIA TECH-320 TECH-324, TECH-326, TECH-328 Sterownik wtrysku gazu LPG/CNG Obsługa wtrysku gazu do 4/6/8 cylindrów Innowacyjny algorytm sterujący TECH z systemem autoadaptacji oraz algorytm STANDARD Współpraca z zewnętrznym Scannerem TECH-OBD Obsługa silników Valvetronic i Wankla Autodiagnoza, wykrywanie błędów i usterek montażu Pełne zabezpieczenie przeciwzwarciowe i przeciążeniowe Możliwość łączenia sterowników do obsługi 16 cylindrów Obudowa aluminiowa Złącze 56 pinów PERFEKCYJNE INSTALACJE AUTOGAZU 4

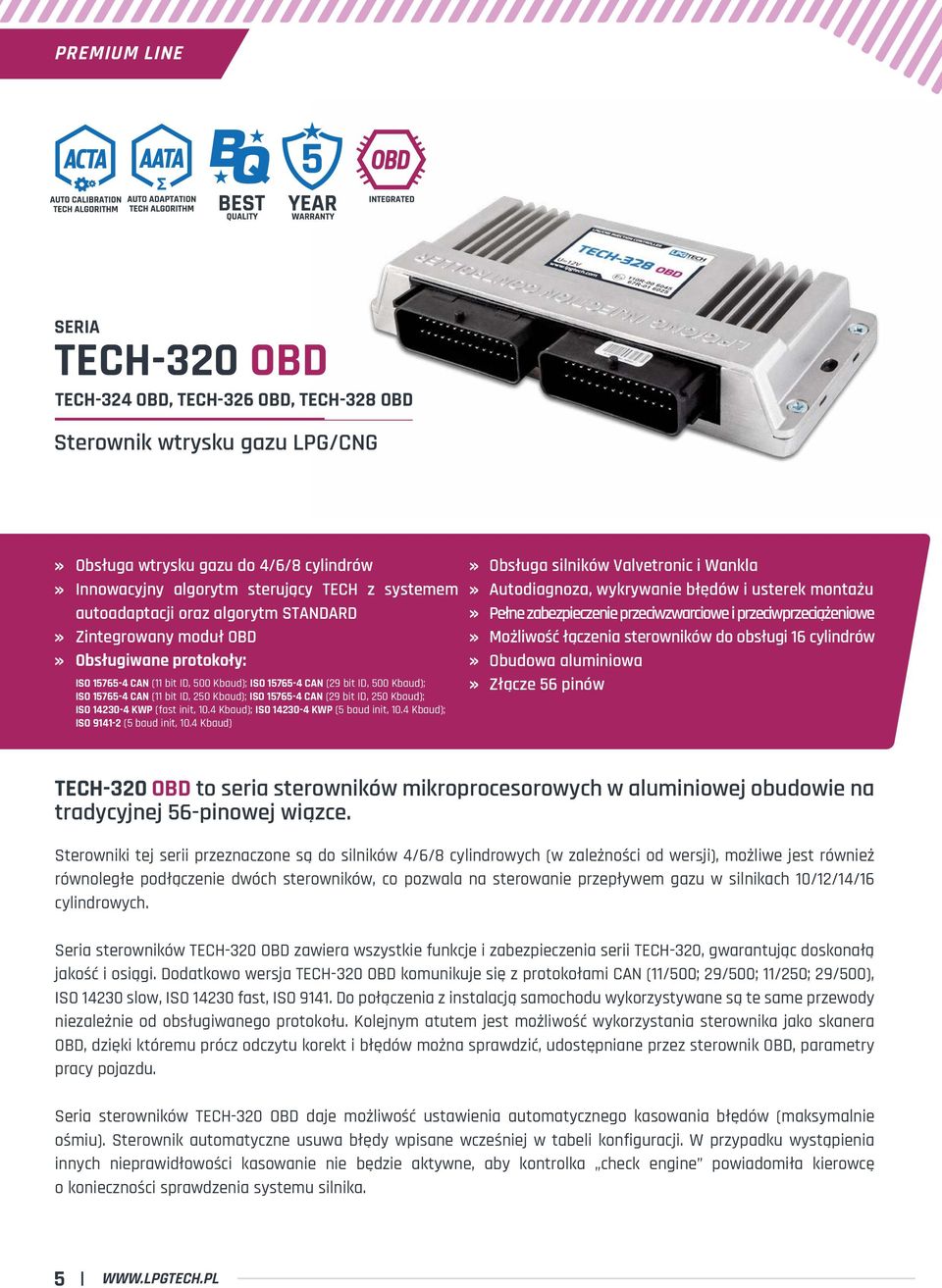

6 PREMIUM LINE SERIA TECH-320 OBD TECH-324 OBD, TECH-326 OBD, TECH-328 OBD Sterownik wtrysku gazu LPG/CNG Obsługa wtrysku gazu do 4/6/8 cylindrów Innowacyjny algorytm sterujący TECH z systemem autoadaptacji oraz algorytm STANDARD Zintegrowany moduł OBD Obsługiwane protokoły: ISO CAN (11 bit ID, 500 Kbaud); ISO CAN (29 bit ID, 500 Kbaud); ISO CAN (11 bit ID, 250 Kbaud); ISO CAN (29 bit ID, 250 Kbaud); ISO KWP (fast init, 10.4 Kbaud); ISO KWP (5 baud init, 10.4 Kbaud); ISO (5 baud init, 10.4 Kbaud) Obsługa silników Valvetronic i Wankla Autodiagnoza, wykrywanie błędów i usterek montażu Pełne zabezpieczenie przeciwzwarciowe i przeciwprzeciążeniowe Możliwość łączenia sterowników do obsługi 16 cylindrów Obudowa aluminiowa Złącze 56 pinów TECH-320 OBD to seria sterowników mikroprocesorowych w aluminiowej obudowie na tradycyjnej 56-pinowej wiązce. Sterowniki tej serii przeznaczone są do silników 4/6/8 cylindrowych (w zależności od wersji), możliwe jest również równoległe podłączenie dwóch sterowników, co pozwala na sterowanie przepływem gazu w silnikach 10/12/14/16 cylindrowych. Seria sterowników TECH-320 OBD zawiera wszystkie funkcje i zabezpieczenia serii TECH-320, gwarantując doskonałą jakość i osiągi. Dodatkowo wersja TECH-320 OBD komunikuje się z protokołami CAN (11/500; 29/500; 11/250; 29/500), ISO slow, ISO fast, ISO Do połączenia z instalacją samochodu wykorzystywane są te same przewody niezależnie od obsługiwanego protokołu. Kolejnym atutem jest możliwość wykorzystania sterownika jako skanera OBD, dzięki któremu prócz odczytu korekt i błędów można sprawdzić, udostępniane przez sterownik OBD, parametry pracy pojazdu. Seria sterowników TECH-320 OBD daje możliwość ustawienia automatycznego kasowania błędów (maksymalnie ośmiu). Sterownik automatyczne usuwa błędy wpisane wcześniej w tabeli konfiguracji. W przypadku wystąpienia innych nieprawidłowości kasowanie nie będzie aktywne, aby kontrolka check engine powiadomiła kierowcę o konieczności sprawdzenia systemu silnika. 5

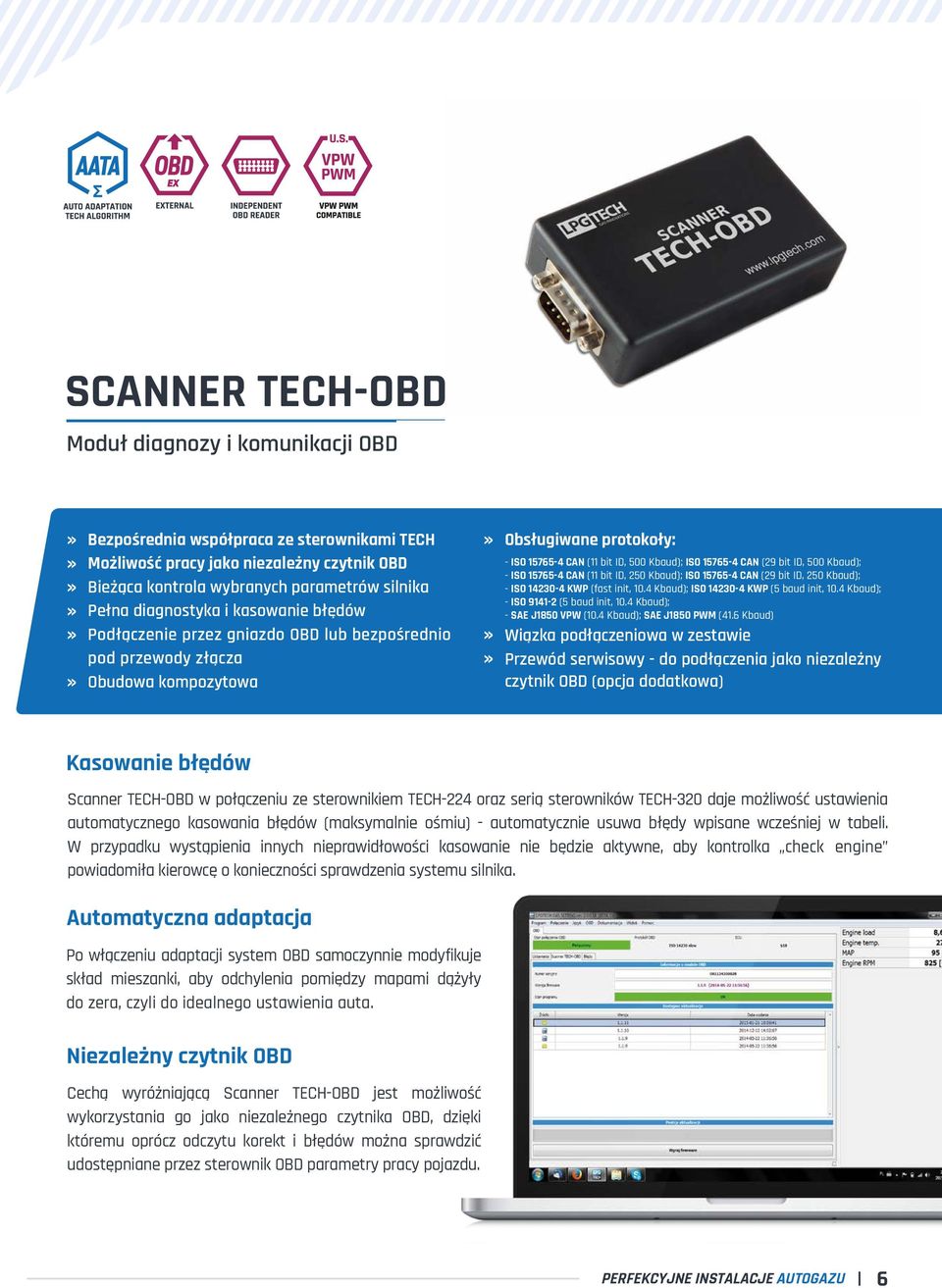

7 SCANNER TECH-OBD Moduł diagnozy i komunikacji OBD Bezpośrednia współpraca ze sterownikami TECH Możliwość pracy jako niezależny czytnik OBD Bieżąca kontrola wybranych parametrów silnika Pełna diagnostyka i kasowanie błędów Podłączenie przez gniazdo OBD lub bezpośrednio pod przewody złącza Obudowa kompozytowa Obsługiwane protokoły: - ISO CAN (11 bit ID, 500 Kbaud); ISO CAN (29 bit ID, 500 Kbaud); - ISO CAN (11 bit ID, 250 Kbaud); ISO CAN (29 bit ID, 250 Kbaud); - ISO KWP (fast init, 10.4 Kbaud); ISO KWP (5 baud init, 10.4 Kbaud); - ISO (5 baud init, 10.4 Kbaud); - SAE J1850 VPW (10.4 Kbaud); SAE J1850 PWM (41.6 Kbaud) Wiązka podłączeniowa w zestawie Przewód serwisowy - do podłączenia jako niezależny czytnik OBD (opcja dodatkowa) Kasowanie błędów Scanner TECH-OBD w połączeniu ze sterownikiem TECH-224 oraz serią sterowników TECH-320 daje możliwość ustawienia automatycznego kasowania błędów (maksymalnie ośmiu) - automatycznie usuwa błędy wpisane wcześniej w tabeli. W przypadku wystąpienia innych nieprawidłowości kasowanie nie będzie aktywne, aby kontrolka check engine powiadomiła kierowcę o konieczności sprawdzenia systemu silnika. Automatyczna adaptacja Po włączeniu adaptacji system OBD samoczynnie modyfikuje skład mieszanki, aby odchylenia pomiędzy mapami dążyły do zera, czyli do idealnego ustawienia auta. Niezależny czytnik OBD Cechą wyróżniającą Scanner TECH-OBD jest możliwość wykorzystania go jako niezależnego czytnika OBD, dzięki któremu oprócz odczytu korekt i błędów można sprawdzić udostępniane przez sterownik OBD parametry pracy pojazdu. PERFEKCYJNE INSTALACJE AUTOGAZU 6

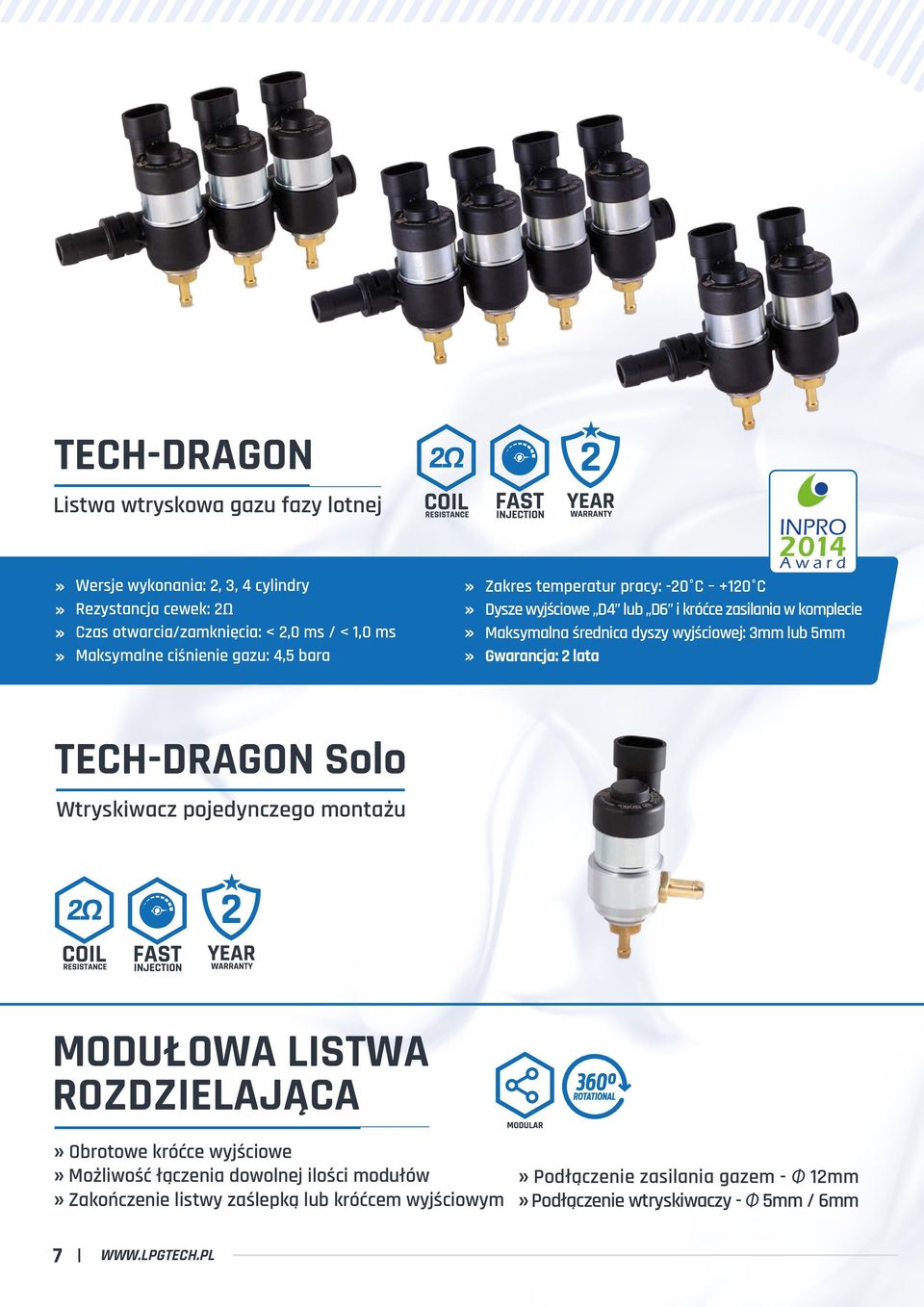

8 TECH-DRAGON Listwa wtryskowa gazu fazy lotnej Wersje wykonania: 2, 3, 4 cylindry Rezystancja cewek: 2Ω Czas otwarcia/zamknięcia: < 2,0 ms / < 1,0 ms Maksymalne ciśnienie gazu: 4,5 bara Zakres temperatur pracy: -20 C +120 C Dysze wyjściowe D4 lub D6 i króćce zasilania w komplecie Maksymalna średnica dyszy wyjściowej: 3mm lub 5mm Gwarancja: 2 lata TECH-DRAGON Solo Wtryskiwacz pojedynczego montażu MODUŁOWA LISTWA ROZDZIELAJĄCA Obrotowe króćce wyjściowe Możliwość łączenia dowolnej ilości modułów Zakończenie listwy zaślepką lub króćcem wyjściowym Podłączenie zasilania gazem - Φ 12mm Podłączenie wtryskiwaczy - Φ 5mm / 6mm 7

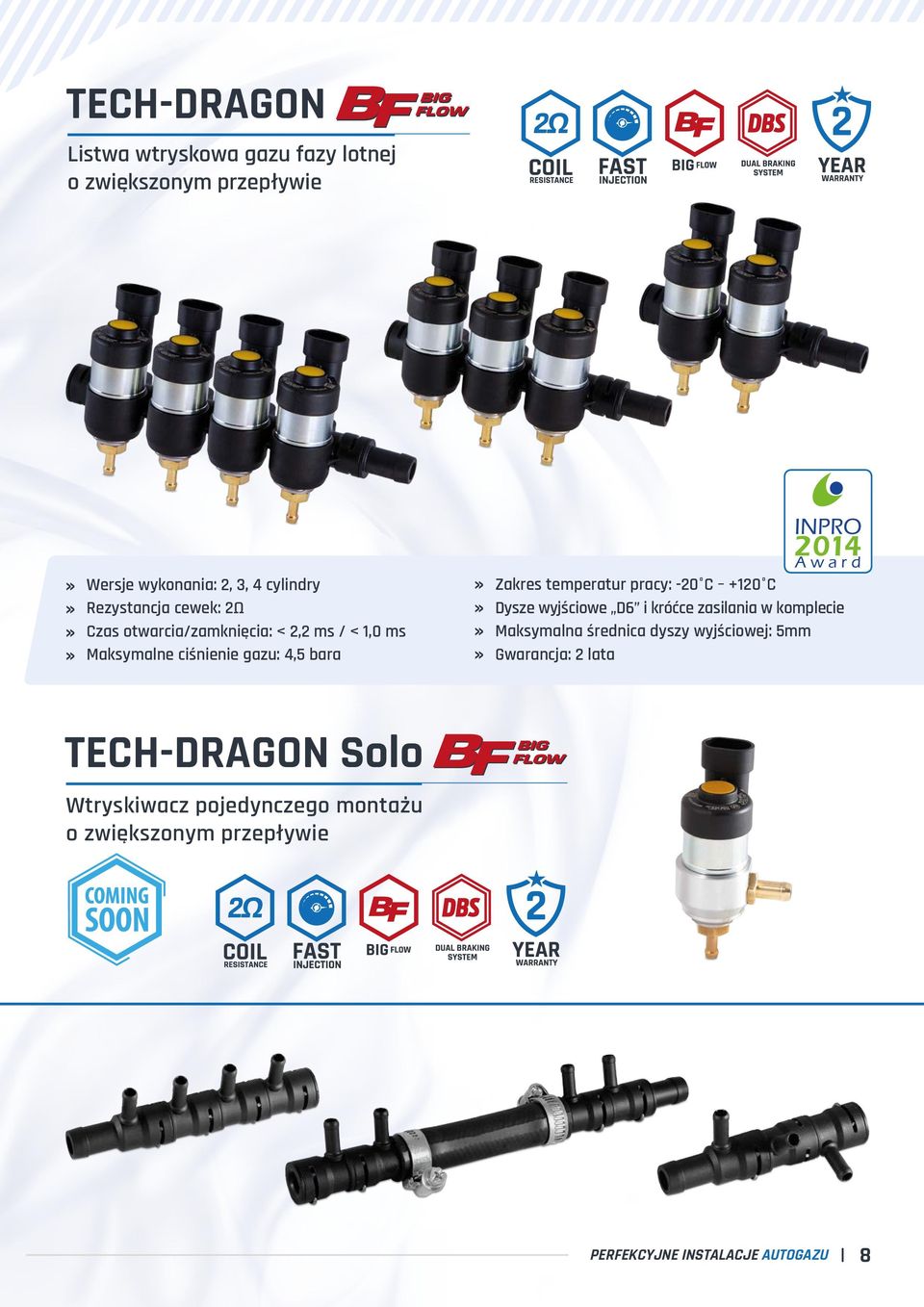

9 TECH-DRAGON Listwa wtryskowa gazu fazy lotnej o zwiększonym przepływie Wersje wykonania: 2, 3, 4 cylindry Rezystancja cewek: 2Ω Czas otwarcia/zamknięcia: < 2,2 ms / < 1,0 ms Maksymalne ciśnienie gazu: 4,5 bara Zakres temperatur pracy: -20 C +120 C Dysze wyjściowe D6 i króćce zasilania w komplecie Maksymalna średnica dyszy wyjściowej: 5mm Gwarancja: 2 lata TECH-DRAGON Solo Wtryskiwacz pojedynczego montażu o zwiększonym przepływie PERFEKCYJNE INSTALACJE AUTOGAZU 8

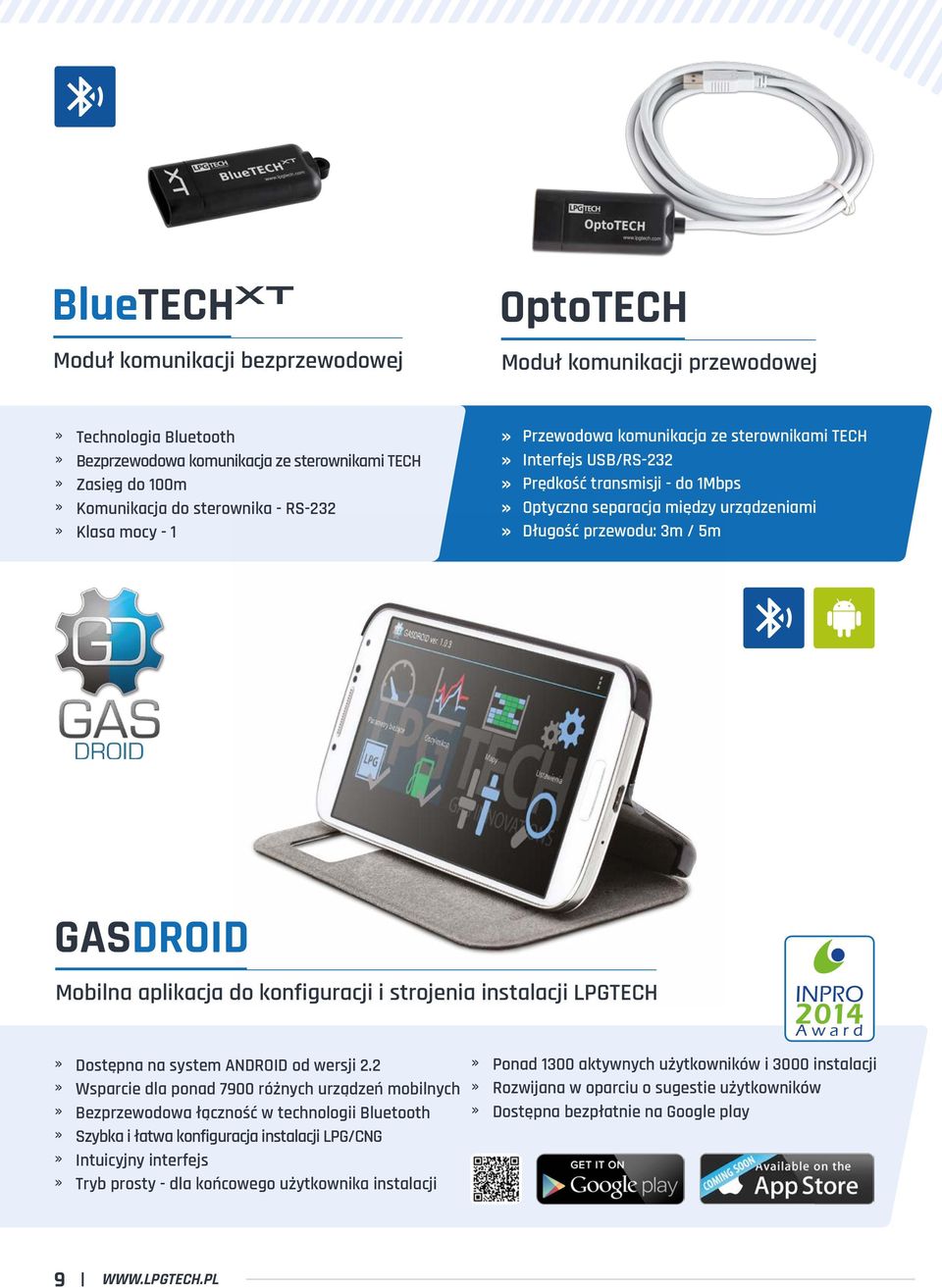

10 BlueTECH xt Moduł komunikacji bezprzewodowej OptoTECH Moduł komunikacji przewodowej Technologia Bluetooth Bezprzewodowa komunikacja ze sterownikami TECH Zasięg do 100m Komunikacja do sterownika - RS-232 Klasa mocy - 1 Przewodowa komunikacja ze sterownikami TECH Interfejs USB/RS-232 Prędkość transmisji - do 1Mbps Optyczna separacja między urządzeniami Długość przewodu: 3m / 5m GASDROID Mobilna aplikacja do konfiguracji i strojenia instalacji LPGTECH Dostępna na system ANDROID od wersji 2.2 Wsparcie dla ponad 7900 różnych urządzeń mobilnych Bezprzewodowa łączność w technologii Bluetooth Szybka i łatwa konfiguracja instalacji LPG/CNG Intuicyjny interfejs Tryb prosty - dla końcowego użytkownika instalacji Ponad 1300 aktywnych użytkowników i 3000 instalacji Rozwijana w oparciu o sugestie użytkowników Dostępna bezpłatnie na Google play 9

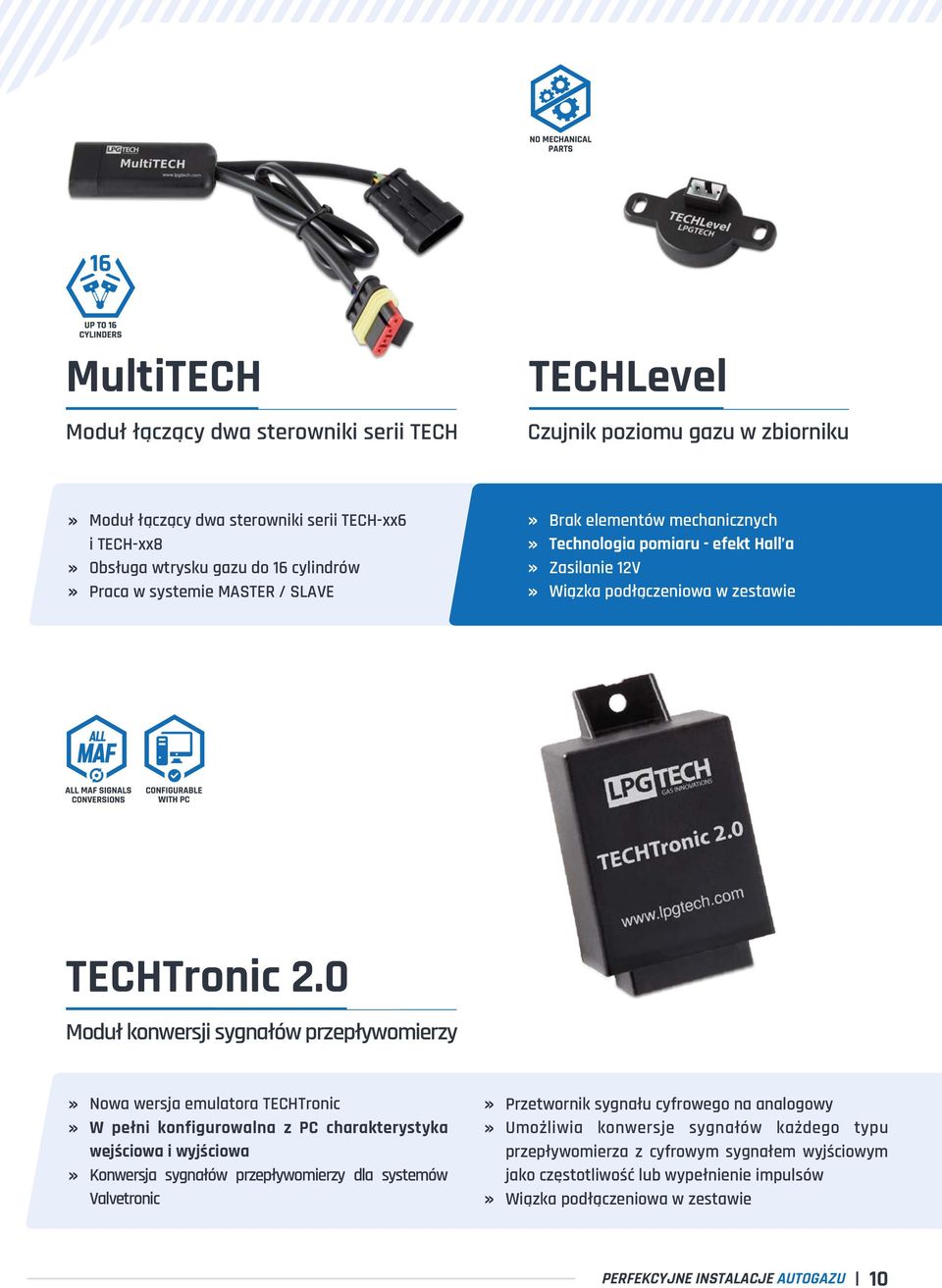

11 MultiTECH Moduł łączący dwa sterowniki serii TECH TECHLevel Czujnik poziomu gazu w zbiorniku Moduł łączący dwa sterowniki serii TECH-xx6 i TECH-xx8 Obsługa wtrysku gazu do 16 cylindrów Praca w systemie MASTER / SLAVE Brak elementów mechanicznych Technologia pomiaru - efekt Hall a Zasilanie 12V Wiązka podłączeniowa w zestawie TECHTronic 2.0 Moduł konwersji sygnałów przepływomierzy Nowa wersja emulatora TECHTronic W pełni konfigurowalna z PC charakterystyka wejściowa i wyjściowa Konwersja sygnałów przepływomierzy dla systemów Valvetronic Przetwornik sygnału cyfrowego na analogowy Umożliwia konwersje sygnałów każdego typu przepływomierza z cyfrowym sygnałem wyjściowym jako częstotliwość lub wypełnienie impulsów Wiązka podłączeniowa w zestawie 10 PERFEKCYJNE INSTALACJE AUTOGAZU

12 EmuTECH Pb-Level-02 Emulator wskazania poziomu benzyny Nowa wersja emulatora EmuTECH Pb-Level Zastosowanie w autach, w których wskazanie poziomu benzyny jest wyliczane przez komputer pojazdu Kompatybilny ze wszystkimi modelami aut Zapewnia prawidłowe przywracanie wskazań poziomu benzyny przy każdym uruchomieniu silnika EmuTECH Pb-Pressure-02 Emulator ciśnienia benzyny Pierwszy na rynku emulator ciśnienia benzyny prawidłowo działający w każdym typie auta, w którym potrzebna jest emulacja ciśnienia listwy benzynowej (obsługuje PWM nisko i wysoko prądowy) Do systemów o stałym i zmiennym ciśnieniu benzyny W pełni konfigurowalny z PC Emulator nie tylko emuluje wskazanie czujnika ciśnienia benzyny w odpowiedzi na żądanie sterownika benzyny, ale sam steruje pompą, aby utrzymać właściwe ciśnienie benzyny w listwie Zastosowanie emulatora eliminuje konieczność wykonywania "przelewu" do zbiornika 11

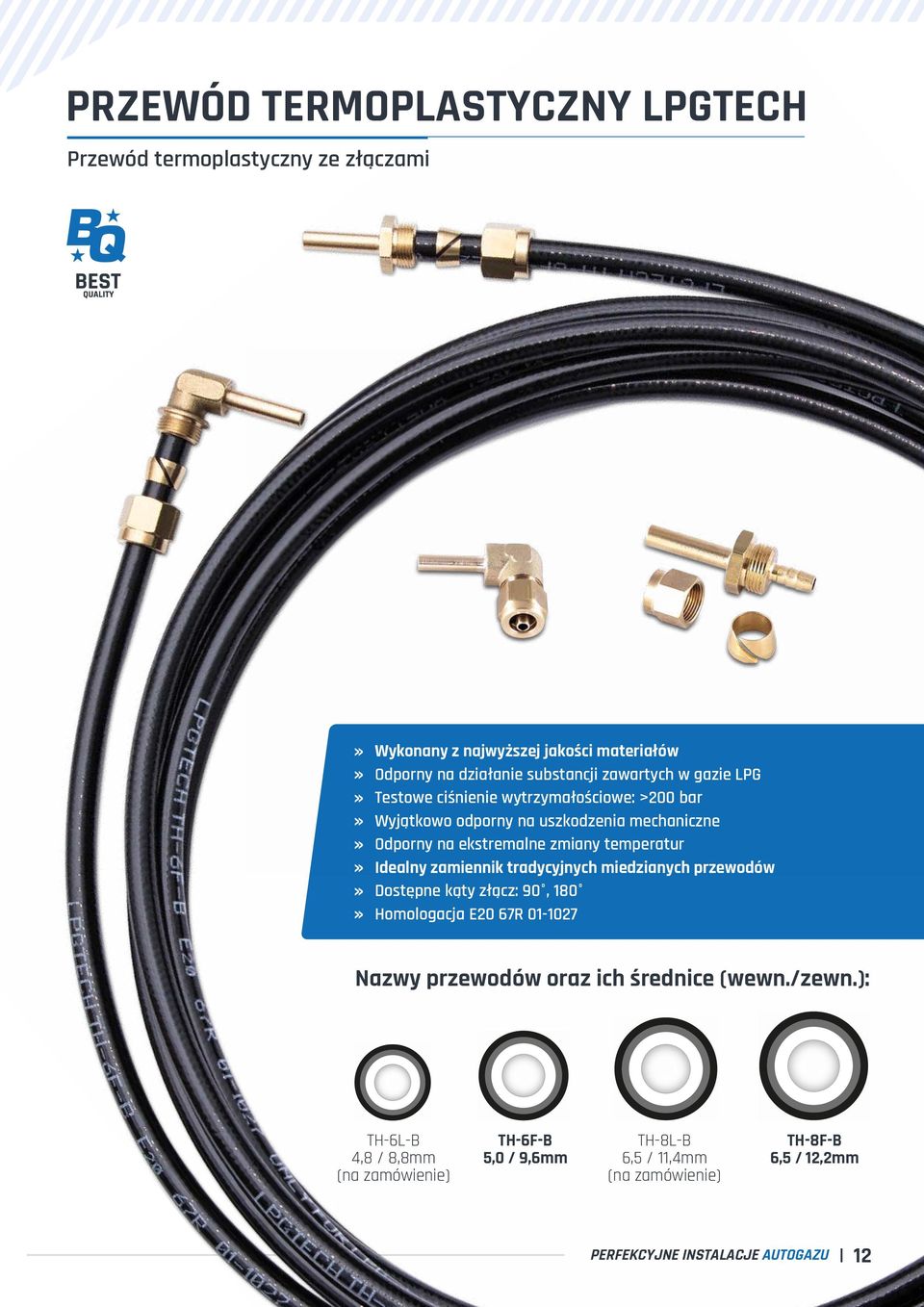

13 PRZEWÓD TERMOPLASTYCZNY LPGTECH Przewód termoplastyczny ze złączami Wykonany z najwyższej jakości materiałów Odporny na działanie substancji zawartych w gazie LPG Testowe ciśnienie wytrzymałościowe: >200 bar Wyjątkowo odporny na uszkodzenia mechaniczne Odporny na ekstremalne zmiany temperatur Idealny zamiennik tradycyjnych miedzianych przewodów Dostępne kąty złącz: 90, 180 Homologacja E20 67R Nazwy przewodów oraz ich średnice (wewn./zewn.): TH-6L-B 4,8 / 8,8mm (na zamówienie) TH-6F-B 5,0 / 9,6mm TH-8L-B 6,5 / 11,4mm (na zamówienie) TH-8F-B 6,5 / 12,2mm 12 PERFEKCYJNE INSTALACJE AUTOGAZU

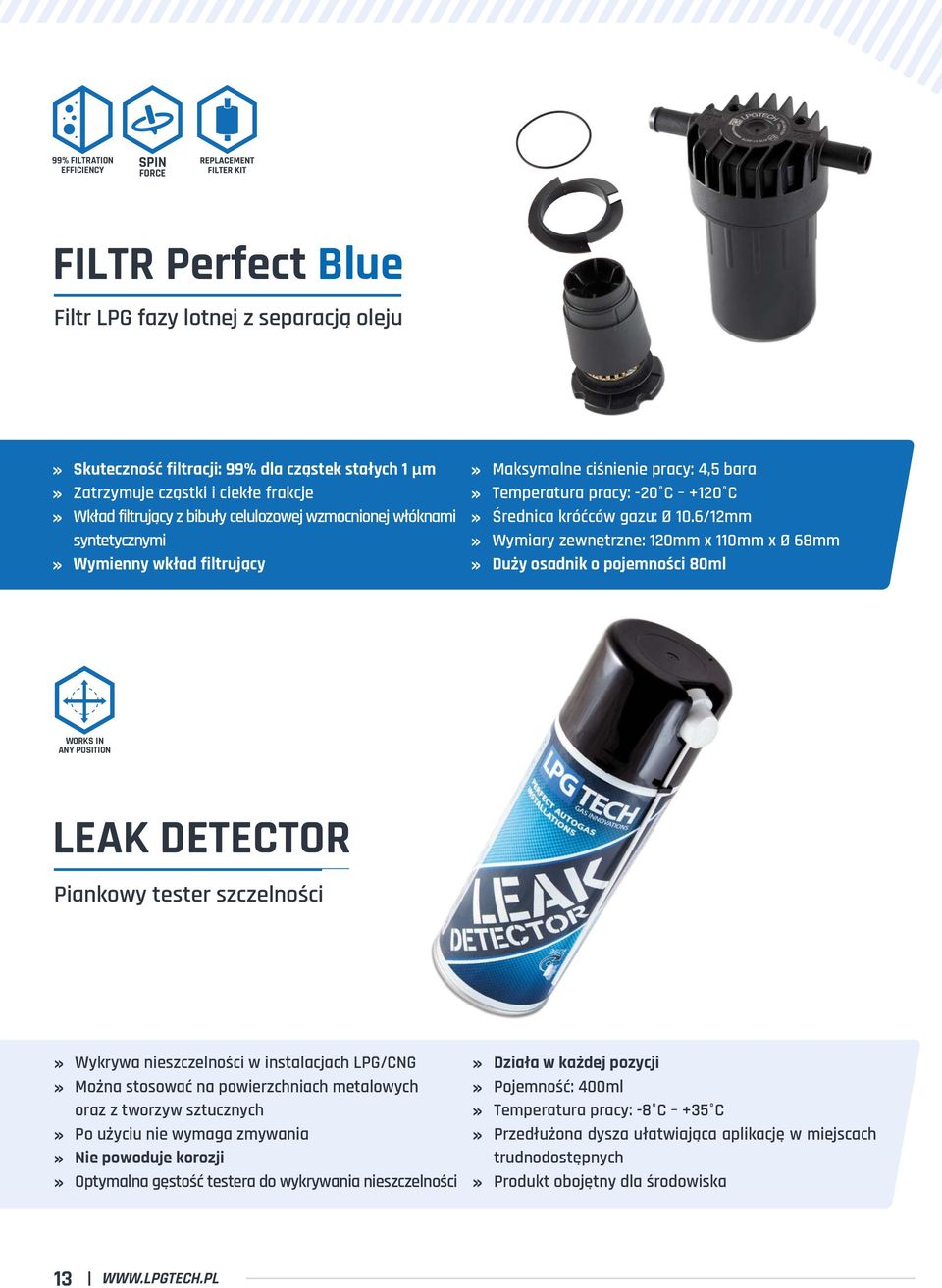

14 99% FILTRATION EFFICIENCY SPIN FORCE FILTR Perfect Blue Filtr LPG fazy lotnej z separacją oleju Skuteczność filtracji: 99% dla cząstek stałych 1 μm Zatrzymuje cząstki i ciekłe frakcje Wkład filtrujący z bibuły celulozowej wzmocnionej włóknami syntetycznymi Wymienny wkład filtrujący Maksymalne ciśnienie pracy: 4,5 bara Temperatura pracy: -20 C +120 C Średnica króćców gazu: Ø 10.6/12mm Wymiary zewnętrzne: 120mm x 110mm x Ø 68mm Duży osadnik o pojemności 80ml WORKS IN ANY POSITION LEAK DETECTOR Piankowy tester szczelności Wykrywa nieszczelności w instalacjach LPG/CNG Można stosować na powierzchniach metalowych oraz z tworzyw sztucznych Po użyciu nie wymaga zmywania Nie powoduje korozji Optymalna gęstość testera do wykrywania nieszczelności Działa w każdej pozycji Pojemność: 400ml Temperatura pracy: -8 C +35 C Przedłużona dysza ułatwiająca aplikację w miejscach trudnodostępnych Produkt obojętny dla środowiska 13

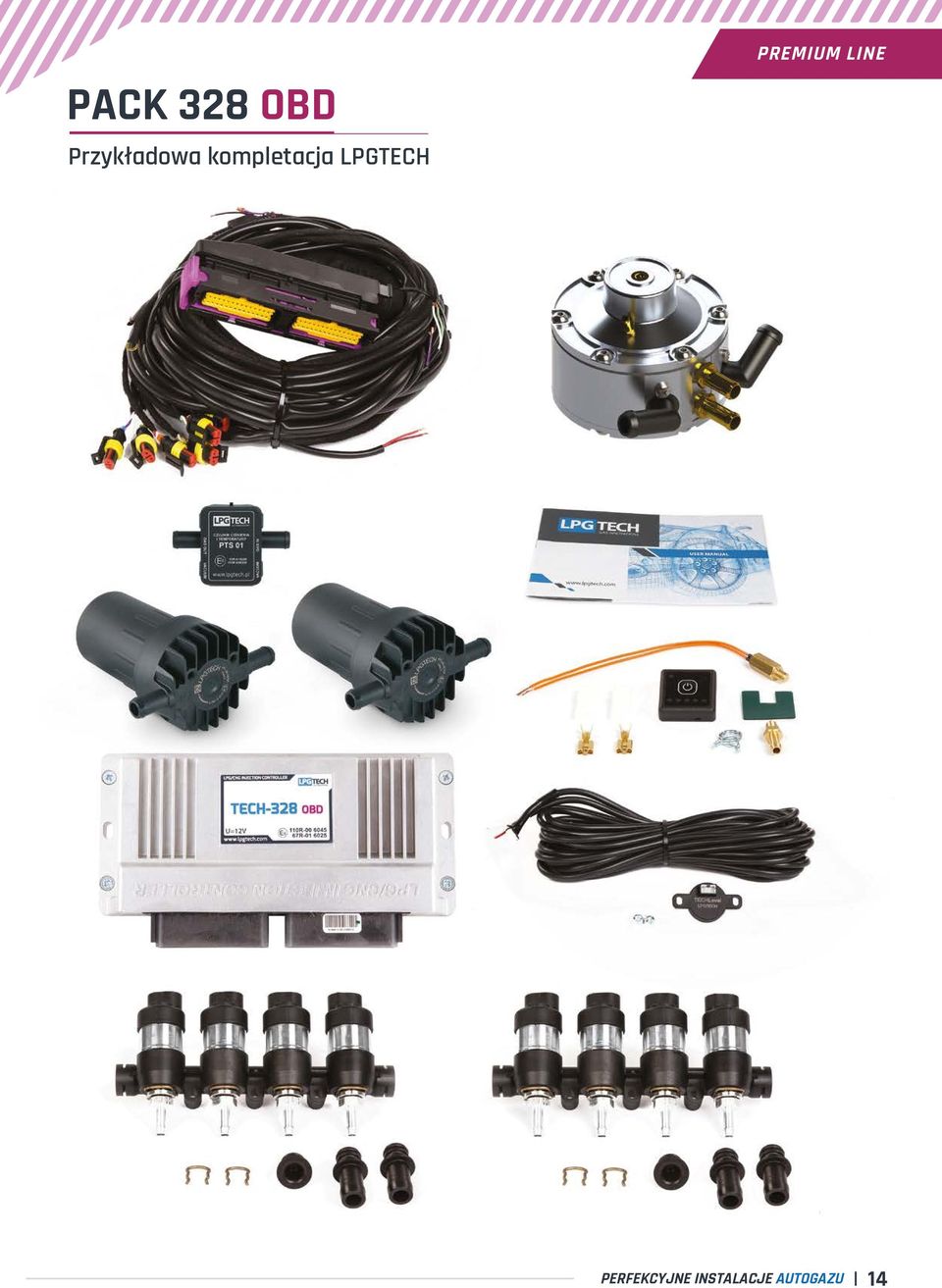

15 PACK 328 OBD Przykładowa kompletacja LPGTECH PREMIUM LINE 14 PERFEKCYJNE INSTALACJE AUTOGAZU

16 15/09/v3 LPGTECH Sp. z o.o. ul. Dojnowska Białystok handel@lpgtech.pl tel
