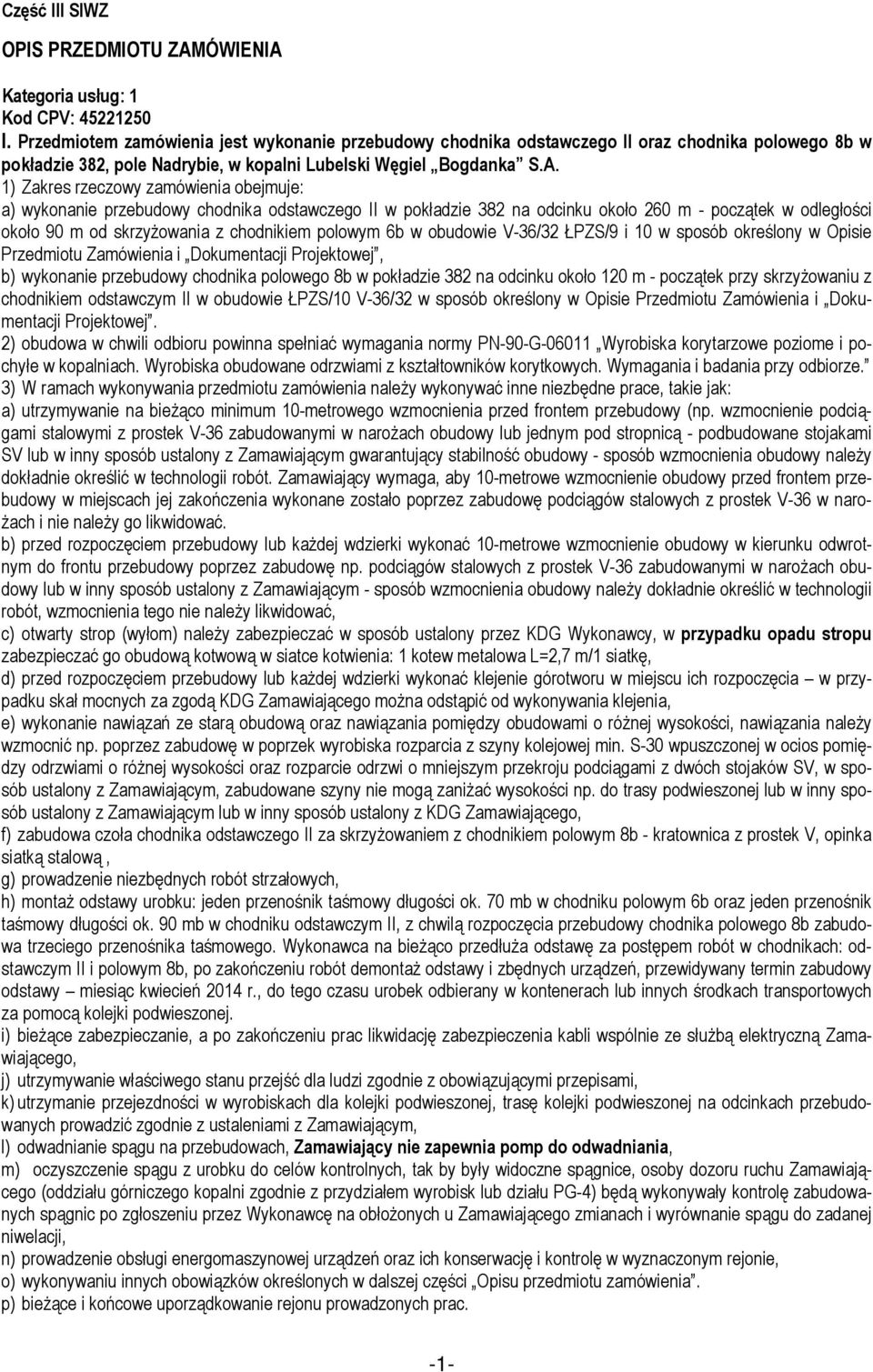

1 Część III SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA Kategoria usług: 1 Kod CPV: I. Przedmiotem zamówienia jest wykonanie przebudowy chodnika odstawczego II oraz chodnika polowego 8b w pokładzie 382, pole Nadrybie, w kopalni Lubelski Węgiel Bogdanka S.A. 1) Zakres rzeczowy zamówienia obejmuje: a) wykonanie przebudowy chodnika odstawczego II w pokładzie 382 na odcinku około 260 m - początek w odległości około 90 m od skrzyżowania z chodnikiem polowym 6b w obudowie V-36/32 ŁPZS/9 i 10 w sposób określony w Opisie Przedmiotu Zamówienia i Dokumentacji Projektowej, b) wykonanie przebudowy chodnika polowego 8b w pokładzie 382 na odcinku około 120 m - początek przy skrzyżowaniu z chodnikiem odstawczym II w obudowie ŁPZS/10 V-36/32 w sposób określony w Opisie Przedmiotu Zamówienia i Dokumentacji Projektowej. 2) obudowa w chwili odbioru powinna spełniać wymagania normy PN-90-G Wyrobiska korytarzowe poziome i pochyłe w kopalniach. Wyrobiska obudowane odrzwiami z kształtowników korytkowych. Wymagania i badania przy odbiorze. 3) W ramach wykonywania przedmiotu zamówienia należy wykonywać inne niezbędne prace, takie jak: a) utrzymywanie na bieżąco minimum 10-metrowego wzmocnienia przed frontem przebudowy (np. wzmocnienie podciągami stalowymi z prostek V-36 zabudowanymi w narożach obudowy lub jednym pod stropnicą - podbudowane stojakami SV lub w inny sposób ustalony z Zamawiającym gwarantujący stabilność obudowy - sposób wzmocnienia obudowy należy dokładnie określić w technologii robót. Zamawiający wymaga, aby 10-metrowe wzmocnienie obudowy przed frontem przebudowy w miejscach jej zakończenia wykonane zostało poprzez zabudowę podciągów stalowych z prostek V-36 w narożach i nie należy go likwidować. b) przed rozpoczęciem przebudowy lub każdej wdzierki wykonać 10-metrowe wzmocnienie obudowy w kierunku odwrotnym do frontu przebudowy poprzez zabudowę np. podciągów stalowych z prostek V-36 zabudowanymi w narożach obudowy lub w inny sposób ustalony z Zamawiającym - sposób wzmocnienia obudowy należy dokładnie określić w technologii robót, wzmocnienia tego nie należy likwidować, c) otwarty strop (wyłom) należy zabezpieczać w sposób ustalony przez KDG Wykonawcy, w przypadku opadu stropu zabezpieczać go obudową kotwową w siatce kotwienia: 1 kotew metalowa L=2,7 m/1 siatkę, d) przed rozpoczęciem przebudowy lub każdej wdzierki wykonać klejenie górotworu w miejscu ich rozpoczęcia w przypadku skał mocnych za zgodą KDG Zamawiającego można odstąpić od wykonywania klejenia, e) wykonanie nawiązań ze starą obudową oraz nawiązania pomiędzy obudowami o różnej wysokości, nawiązania należy wzmocnić np. poprzez zabudowę w poprzek wyrobiska rozparcia z szyny kolejowej min. S-30 wpuszczonej w ocios pomiędzy odrzwiami o różnej wysokości oraz rozparcie odrzwi o mniejszym przekroju podciągami z dwóch stojaków SV, w sposób ustalony z Zamawiającym, zabudowane szyny nie mogą zaniżać wysokości np. do trasy podwieszonej lub w inny sposób ustalony z Zamawiającym lub w inny sposób ustalony z KDG Zamawiającego, f) zabudowa czoła chodnika odstawczego II za skrzyżowaniem z chodnikiem polowym 8b - kratownica z prostek V, opinka siatką stalową, g) prowadzenie niezbędnych robót strzałowych, h) montaż odstawy urobku: jeden przenośnik taśmowy długości ok. 70 mb w chodniku polowym 6b oraz jeden przenośnik taśmowy długości ok. 90 mb w chodniku odstawczym II, z chwilą rozpoczęcia przebudowy chodnika polowego 8b zabudowa trzeciego przenośnika taśmowego. Wykonawca na bieżąco przedłuża odstawę za postępem robót w chodnikach: odstawczym II i polowym 8b, po zakończeniu robót demontaż odstawy i zbędnych urządzeń, przewidywany termin zabudowy odstawy miesiąc kwiecień 2014 r., do tego czasu urobek odbierany w kontenerach lub innych środkach transportowych za pomocą kolejki podwieszonej. i) bieżące zabezpieczanie, a po zakończeniu prac likwidację zabezpieczenia kabli wspólnie ze służbą elektryczną Zamawiającego, j) utrzymywanie właściwego stanu przejść dla ludzi zgodnie z obowiązującymi przepisami, k) utrzymanie przejezdności w wyrobiskach dla kolejki podwieszonej, trasę kolejki podwieszonej na odcinkach przebudowanych prowadzić zgodnie z ustaleniami z Zamawiającym, l) odwadnianie spągu na przebudowach, Zamawiający nie zapewnia pomp do odwadniania, m) oczyszczenie spągu z urobku do celów kontrolnych, tak by były widoczne spągnice, osoby dozoru ruchu Zamawiającego (oddziału górniczego kopalni zgodnie z przydziałem wyrobisk lub działu PG-4) będą wykonywały kontrolę zabudowanych spągnic po zgłoszeniu przez Wykonawcę na obłożonych u Zamawiającego zmianach i wyrównanie spągu do zadanej niwelacji, n) prowadzenie obsługi energomaszynowej urządzeń oraz ich konserwację i kontrolę w wyznaczonym rejonie, o) wykonywaniu innych obowiązków określonych w dalszej części Opisu przedmiotu zamówienia. p) bieżące i końcowe uporządkowanie rejonu prowadzonych prac. -1-

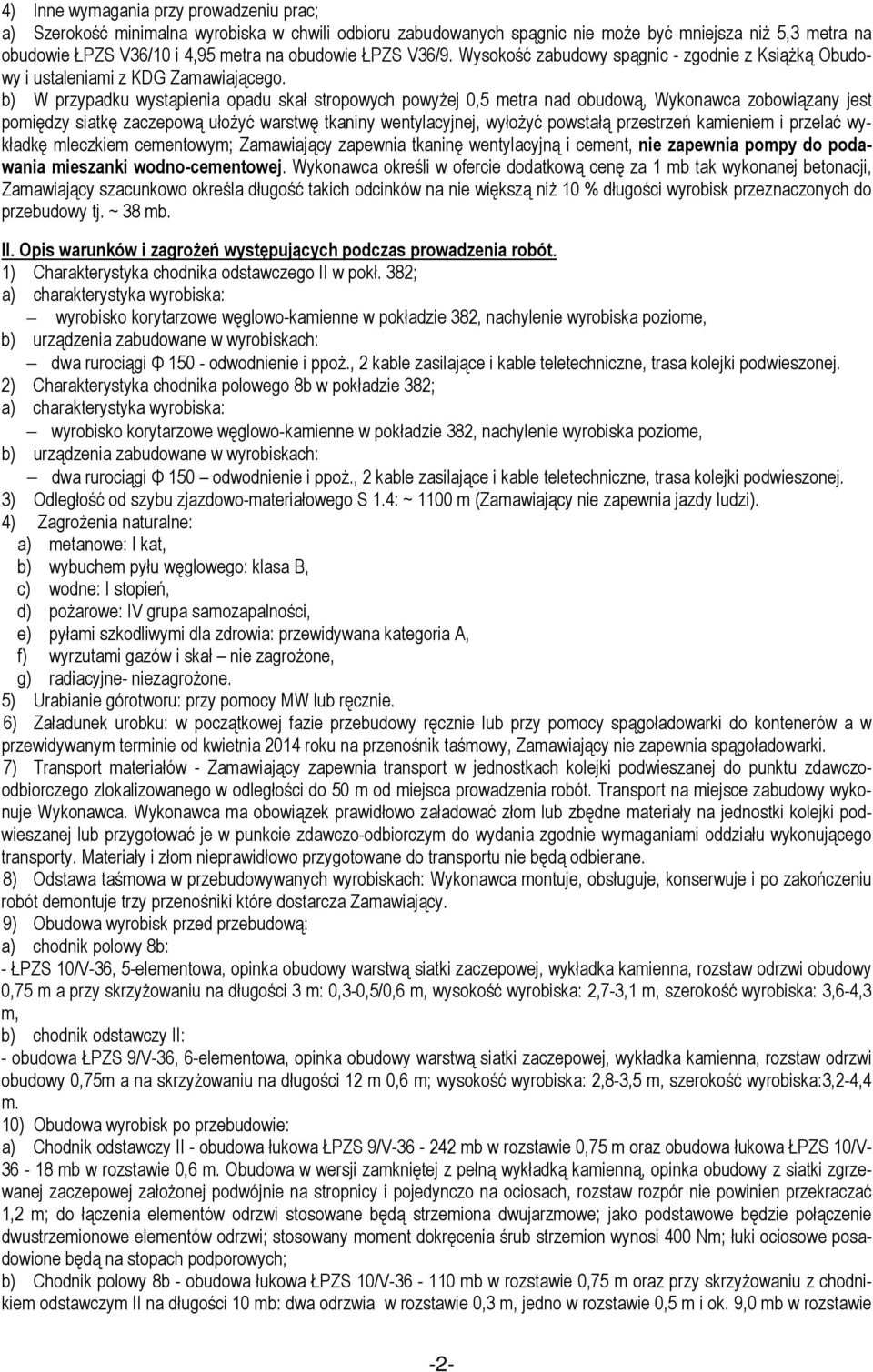

2 4) Inne wymagania przy prowadzeniu prac; a) Szerokość minimalna wyrobiska w chwili odbioru zabudowanych spągnic nie może być mniejsza niż 5,3 metra na obudowie ŁPZS V36/10 i 4,95 metra na obudowie ŁPZS V36/9. Wysokość zabudowy spągnic - zgodnie z Książką Obudowy i ustaleniami z KDG Zamawiającego. b) W przypadku wystąpienia opadu skał stropowych powyżej 0,5 metra nad obudową, Wykonawca zobowiązany jest pomiędzy siatkę zaczepową ułożyć warstwę tkaniny wentylacyjnej, wyłożyć powstałą przestrzeń kamieniem i przelać wykładkę mleczkiem cementowym; Zamawiający zapewnia tkaninę wentylacyjną i cement, nie zapewnia pompy do podawania mieszanki wodno-cementowej. Wykonawca określi w ofercie dodatkową cenę za 1 mb tak wykonanej betonacji, Zamawiający szacunkowo określa długość takich odcinków na nie większą niż 10 % długości wyrobisk przeznaczonych do przebudowy tj. ~ 38 mb. II. Opis warunków i zagrożeń występujących podczas prowadzenia robót. 1) Charakterystyka chodnika odstawczego II w pokł. 382; a) charakterystyka wyrobiska: wyrobisko korytarzowe węglowo-kamienne w pokładzie 382, nachylenie wyrobiska poziome, b) urządzenia zabudowane w wyrobiskach: dwa rurociągi Φ odwodnienie i ppoż., 2 kable zasilające i kable teletechniczne, trasa kolejki podwieszonej. 2) Charakterystyka chodnika polowego 8b w pokładzie 382; a) charakterystyka wyrobiska: wyrobisko korytarzowe węglowo-kamienne w pokładzie 382, nachylenie wyrobiska poziome, b) urządzenia zabudowane w wyrobiskach: dwa rurociągi Φ 150 odwodnienie i ppoż., 2 kable zasilające i kable teletechniczne, trasa kolejki podwieszonej. 3) Odległość od szybu zjazdowo-materiałowego S 1.4: ~ 1100 m (Zamawiający nie zapewnia jazdy ludzi). 4) Zagrożenia naturalne: a) metanowe: I kat, b) wybuchem pyłu węglowego: klasa B, c) wodne: I stopień, d) pożarowe: IV grupa samozapalności, e) pyłami szkodliwymi dla zdrowia: przewidywana kategoria A, f) wyrzutami gazów i skał nie zagrożone, g) radiacyjne- niezagrożone. 5) Urabianie górotworu: przy pomocy MW lub ręcznie. 6) Załadunek urobku: w początkowej fazie przebudowy ręcznie lub przy pomocy spągoładowarki do kontenerów a w przewidywanym terminie od kwietnia 2014 roku na przenośnik taśmowy, Zamawiający nie zapewnia spągoładowarki. 7) Transport materiałów - Zamawiający zapewnia transport w jednostkach kolejki podwieszanej do punktu zdawczoodbiorczego zlokalizowanego w odległości do 50 m od miejsca prowadzenia robót. Transport na miejsce zabudowy wykonuje Wykonawca. Wykonawca ma obowiązek prawidłowo załadować złom lub zbędne materiały na jednostki kolejki podwieszanej lub przygotować je w punkcie zdawczo-odbiorczym do wydania zgodnie wymaganiami oddziału wykonującego transporty. Materiały i złom nieprawidłowo przygotowane do transportu nie będą odbierane. 8) Odstawa taśmowa w przebudowywanych wyrobiskach: Wykonawca montuje, obsługuje, konserwuje i po zakończeniu robót demontuje trzy przenośniki które dostarcza Zamawiający. 9) Obudowa wyrobisk przed przebudową: a) chodnik polowy 8b: - ŁPZS 10/V-36, 5-elementowa, opinka obudowy warstwą siatki zaczepowej, wykładka kamienna, rozstaw odrzwi obudowy 0,75 m a przy skrzyżowaniu na długości 3 m: 0,3-0,5/0,6 m, wysokość wyrobiska: 2,7-3,1 m, szerokość wyrobiska: 3,6-4,3 m, b) chodnik odstawczy II: - obudowa ŁPZS 9/V-36, 6-elementowa, opinka obudowy warstwą siatki zaczepowej, wykładka kamienna, rozstaw odrzwi obudowy 0,75m a na skrzyżowaniu na długości 12 m 0,6 m; wysokość wyrobiska: 2,8-3,5 m, szerokość wyrobiska:3,2-4,4 m. 10) Obudowa wyrobisk po przebudowie: a) Chodnik odstawczy II - obudowa łukowa ŁPZS 9/V mb w rozstawie 0,75 m oraz obudowa łukowa ŁPZS 10/V mb w rozstawie 0,6 m. Obudowa w wersji zamkniętej z pełną wykładką kamienną, opinka obudowy z siatki zgrzewanej zaczepowej założonej podwójnie na stropnicy i pojedynczo na ociosach, rozstaw rozpór nie powinien przekraczać 1,2 m; do łączenia elementów odrzwi stosowane będą strzemiona dwujarzmowe; jako podstawowe będzie połączenie dwustrzemionowe elementów odrzwi; stosowany moment dokręcenia śrub strzemion wynosi 400 Nm; łuki ociosowe posadowione będą na stopach podporowych; b) Chodnik polowy 8b - obudowa łukowa ŁPZS 10/V mb w rozstawie 0,75 m oraz przy skrzyżowaniu z chodnikiem odstawczym II na długości 10 mb: dwa odrzwia w rozstawie 0,3 m, jedno w rozstawie 0,5 m i ok. 9,0 mb w rozstawie -2-

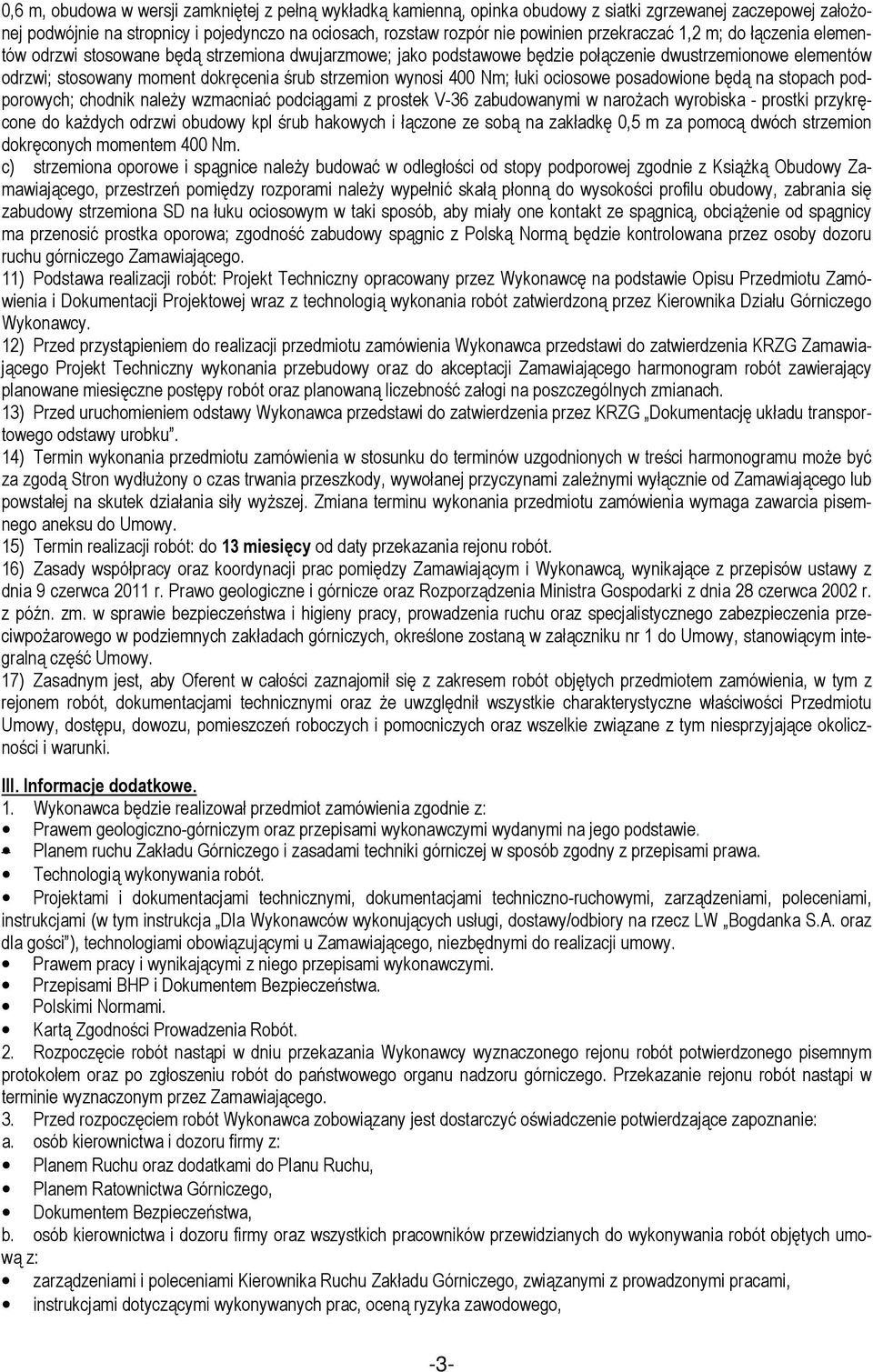

3 0,6 m, obudowa w wersji zamkniętej z pełną wykładką kamienną, opinka obudowy z siatki zgrzewanej zaczepowej założonej podwójnie na stropnicy i pojedynczo na ociosach, rozstaw rozpór nie powinien przekraczać 1,2 m; do łączenia elementów odrzwi stosowane będą strzemiona dwujarzmowe; jako podstawowe będzie połączenie dwustrzemionowe elementów odrzwi; stosowany moment dokręcenia śrub strzemion wynosi 400 Nm; łuki ociosowe posadowione będą na stopach podporowych; chodnik należy wzmacniać podciągami z prostek V-36 zabudowanymi w narożach wyrobiska - prostki przykręcone do każdych odrzwi obudowy kpl śrub hakowych i łączone ze sobą na zakładkę 0,5 m za pomocą dwóch strzemion dokręconych momentem 400 Nm. c) strzemiona oporowe i spągnice należy budować w odległości od stopy podporowej zgodnie z Książką Obudowy Zamawiającego, przestrzeń pomiędzy rozporami należy wypełnić skałą płonną do wysokości profilu obudowy, zabrania się zabudowy strzemiona SD na łuku ociosowym w taki sposób, aby miały one kontakt ze spągnicą, obciążenie od spągnicy ma przenosić prostka oporowa; zgodność zabudowy spągnic z Polską Normą będzie kontrolowana przez osoby dozoru ruchu górniczego Zamawiającego. 11) Podstawa realizacji robót: Projekt Techniczny opracowany przez Wykonawcę na podstawie Opisu Przedmiotu Zamówienia i Dokumentacji Projektowej wraz z technologią wykonania robót zatwierdzoną przez Kierownika Działu Górniczego Wykonawcy. 12) Przed przystąpieniem do realizacji przedmiotu zamówienia Wykonawca przedstawi do zatwierdzenia KRZG Zamawiającego Projekt Techniczny wykonania przebudowy oraz do akceptacji Zamawiającego harmonogram robót zawierający planowane miesięczne postępy robót oraz planowaną liczebność załogi na poszczególnych zmianach. 13) Przed uruchomieniem odstawy Wykonawca przedstawi do zatwierdzenia przez KRZG Dokumentację układu transportowego odstawy urobku. 14) Termin wykonania przedmiotu zamówienia w stosunku do terminów uzgodnionych w treści harmonogramu może być za zgodą Stron wydłużony o czas trwania przeszkody, wywołanej przyczynami zależnymi wyłącznie od Zamawiającego lub powstałej na skutek działania siły wyższej. Zmiana terminu wykonania przedmiotu zamówienia wymaga zawarcia pisemnego aneksu do Umowy. 15) Termin realizacji robót: do 13 miesięcy od daty przekazania rejonu robót. 16) Zasady współpracy oraz koordynacji prac pomiędzy Zamawiającym i Wykonawcą, wynikające z przepisów ustawy z dnia 9 czerwca 2011 r. Prawo geologiczne i górnicze oraz Rozporządzenia Ministra Gospodarki z dnia 28 czerwca 2002 r. z późn. zm. w sprawie bezpieczeństwa i higieny pracy, prowadzenia ruchu oraz specjalistycznego zabezpieczenia przeciwpożarowego w podziemnych zakładach górniczych, określone zostaną w załączniku nr 1 do Umowy, stanowiącym integralną część Umowy. 17) Zasadnym jest, aby Oferent w całości zaznajomił się z zakresem robót objętych przedmiotem zamówienia, w tym z rejonem robót, dokumentacjami technicznymi oraz że uwzględnił wszystkie charakterystyczne właściwości Przedmiotu Umowy, dostępu, dowozu, pomieszczeń roboczych i pomocniczych oraz wszelkie związane z tym niesprzyjające okoliczności i warunki. III. Informacje dodatkowe. 1. Wykonawca będzie realizował przedmiot zamówienia zgodnie z: Prawem geologiczno-górniczym oraz przepisami wykonawczymi wydanymi na jego podstawie. Planem ruchu Zakładu Górniczego i zasadami techniki górniczej w sposób zgodny z przepisami prawa. Technologią wykonywania robót. Projektami i dokumentacjami technicznymi, dokumentacjami techniczno-ruchowymi, zarządzeniami, poleceniami, instrukcjami (w tym instrukcja Dla Wykonawców wykonujących usługi, dostawy/odbiory na rzecz LW Bogdanka S.A. oraz dla gości ), technologiami obowiązującymi u Zamawiającego, niezbędnymi do realizacji umowy. Prawem pracy i wynikającymi z niego przepisami wykonawczymi. Przepisami BHP i Dokumentem Bezpieczeństwa. Polskimi Normami. Kartą Zgodności Prowadzenia Robót. 2. Rozpoczęcie robót nastąpi w dniu przekazania Wykonawcy wyznaczonego rejonu robót potwierdzonego pisemnym protokołem oraz po zgłoszeniu robót do państwowego organu nadzoru górniczego. Przekazanie rejonu robót nastąpi w terminie wyznaczonym przez Zamawiającego. 3. Przed rozpoczęciem robót Wykonawca zobowiązany jest dostarczyć oświadczenie potwierdzające zapoznanie: a. osób kierownictwa i dozoru firmy z: Planem Ruchu oraz dodatkami do Planu Ruchu, Planem Ratownictwa Górniczego, Dokumentem Bezpieczeństwa, b. osób kierownictwa i dozoru firmy oraz wszystkich pracowników przewidzianych do wykonywania robót objętych umową z: zarządzeniami i poleceniami Kierownika Ruchu Zakładu Górniczego, związanymi z prowadzonymi pracami, instrukcjami dotyczącymi wykonywanych prac, oceną ryzyka zawodowego, -3-

4 zasadami posługiwania się sprzętem ochrony dróg oddechowych, drogami ucieczkowymi z rejonu wykonywania prac. 4. Przez zakończenie robót uznaje się moment, w którym Zamawiający będzie w stanie (w sensie faktycznym i prawnym, bez niebezpieczeństwa żadnych negatywnych konsekwencji dla Zamawiającego) rozpocząć wykorzystywanie obiektów określonych w opisie przedmiotu zamówienia, zgodnie z ich przeznaczeniem. Odbiór końcowy obejmował będzie oprócz odbioru obudowy wyrobisk także kontrolę: trasy kolejki podwieszonej, podwieszenia kabli i rurociągów oraz porządku ogólnego. W ramach odbioru końcowego przedstawiciel Zamawiającego dokona kontroli dokręcenia strzemion na odcinku wykonanej przebudowy. 5. Wykonawca wykona roboty objęte przedmiotem zamówienia przy użyciu własnego sprzętu i narzędzi. 6. W przypadku wymaganych dopuszczeń lub certyfikatów na sprzęt niezbędny do wykonania umowy oraz w przypadku zamiaru zastosowania po raz pierwszy w zakładzie górniczym nowych typów maszyn, urządzeń, materiałów oraz wyrobów z tworzyw sztucznych, obowiązkiem Wykonawcy jest powiadomienie i przedstawienie stosownych dokumentów Kierownikowi Ruchu Zakładu Górniczego Zamawiającego przed rozpoczęciem prac. 7. Wykonawca ponosi koszty związane z wykorzystaniem własnego lub wynajętego sprzętu oraz eksploatacją urządzeń i instalacji elektroenergetycznych w wyznaczonym rejonie (naprawy, Pkonserwacja, części zamienne, itp.). 8. Wykonawca realizował będzie zlecone roboty jako samodzielny oddział. Rejon oddziału wyznaczony będzie w Karcie Zgodności Prowadzenia Robót zatwierdzonej przez KRZG Zamawiającego. Wykonawca zobowiązuje się do wykonywania wszelkich prac i robót związanych z realizacją przedmiotu umowy, w sposób niekolidujący w żadnej mierze z bieżącą działalnością Zamawiającego. W przypadku, gdy powstanie konieczność wykonania robót kolizyjnych (tj. takich robót, które mogą utrudniać lub zatrzymać bieżącą działalność Zamawiającego), Wykonawca jest zobowiązany do poinformowania o tym Zamawiającego z odpowiednim wyprzedzeniem (3 dni roboczych) oraz do ustalenia z nim zakresu i czasu realizacji roboty kolizyjnej. Zamawiający nie przewiduje wykonywania robót kolizyjnych z robotami prowadzonymi przez Wykonawcę. W przypadku wystąpienia takich prac zobowiązuje się do poinformowania Zamawiającego o terminie ich rozpoczęcia z trzydniowym wyprzedzeniem. 9. Wykonawca ponosi pełną odpowiedzialność wobec Zamawiającego oraz osób trzecich za wszelkie szkody, obejmujące również utracone korzyści, powstałe w wyniku prowadzenia prac przez Wykonawcę lub pod jego kierownictwem, albo na jego zlecenie, niezależnie od tego, czy szkody te powstały w wyniku działań lub zaniechań wynikających z realizacji przedmiotu zamówienia, czy też poza nim. Wykonawca zwolniony jest od odpowiedzialności za szkody powstałe z wyłącznej winy Zamawiającego. 10. Wykonawca ponosi odpowiedzialność pracowniczą, cywilną i wszelką odpowiedzialność odszkodowawczą z tytułu zaistniałych wypadków przy pracy i chorób zawodowych względem zatrudnionych pracowników i innych osób, którymi się posługuje. 11. Wykonawca zobowiązany jest do wykonania całości robót objętych przedmiotem umowy własnymi siłami i nie może się posługiwać przy wykonywaniu umowy żadnymi podwykonawcami, za wyjątkiem robót sobotnio-niedzielnych (konserwacyjno-remontowe oraz w miarę potrzeb postęp przebudowy) prowadzonych przez pracowników Wykonawcy i pod nadzorem dozoru ruchu Wykonawcy oraz przy wykorzystaniu jego sprzętu, jeżeli pracownicy ci będą w te dni zatrudnieni u Podwykonawcy. 12. Poziom jakości robót będzie kontrolowany przez osoby kierownictwa, wyższego i oddziałowego dozoru ruchu wszystkich specjalności Zamawiającego oraz pracowników służby bhp Zamawiającego. 13. Zamawiający nie zapewnia dowozu pracowników Wykonawcy do miejsca prowadzenia robót. IV. Warunki, jakie musi spełnić Wykonawca w trakcie realizacji przedmiotu zamówienia. Zamawiający na podstawie posiadanej wiedzy i doświadczenia oraz w celu zapewnienia bezpieczeństwa załogi i ciągłości ruchu zakładu górniczego ustala warunki prowadzenia przedmiotowych robót, w ramach, których Wykonawca przyjmuje na siebie następujące obowiązki: 1. Wykonawca realizował będzie zlecone roboty jako samodzielny oddział. Rejon oddziału wyznaczony będzie w Karcie Zgodności Prowadzenia Robót zatwierdzonej przez KRZG Zamawiającego. 2. Zapewnienie niezbędnej ilości pracowników posiadających odpowiednie kwalifikacje i upoważnienia adekwatne do planowanych robót oraz aktualne orzeczenia lekarskie o zdolności do pracy p/z i wykonywania przedmiotowych prac. 3. Zapewnia niezbędną ilości osób dozoru ruchu nadzorujących prowadzone roboty i posiadających odpowiednie zatwierdzenia (stwierdzenia kwalifikacji) wynikające z obowiązujących przepisów, w tym Prawa geologicznego i górniczego i aktów wykonawczych oraz aktualne orzeczenia lekarskie o zdolności do pracy p/z i wykonywania w/w prac w ilości minimum: a) Kierownik Działu Górniczego - 1 osoba, odpowiadająca za sprawowanie kontroli, nadzoru i koordynacji prowadzonych prac, podlega organizacyjnie Kierownikowi Ruchu Zakładu Górniczego, pośrednio podlega Kierownikowi Działu Górniczego PG-4, b) osoba wyższego dozoru ruchu w specjalności górniczej - min. 1 osoba, odpowiadająca za sprawowanie kontroli, nadzoru i koordynacji prowadzonych prac, podlega organizacyjnie Kierownikowi Działu Górniczego Wykonawcy, pośrednio podlega osobom wyższego dozoru ruchu górniczego i Kierownikowi Działu Górniczego PG-4, zobowiązana jest dokumentować przeprowadzone kontrole minimum dwoma objazdami miesięcznie wpisanymi do książki raportowej, Wymienione powyżej osoby kierownictwa i wyższego dozoru ruchu Zamawiającego nie sprawują bezpośredniego nadzoru nad robotami prowadzonymi przez Wykonawcę oraz nie ponoszą odpowiedzialności za efekty pracy pracowników -4-

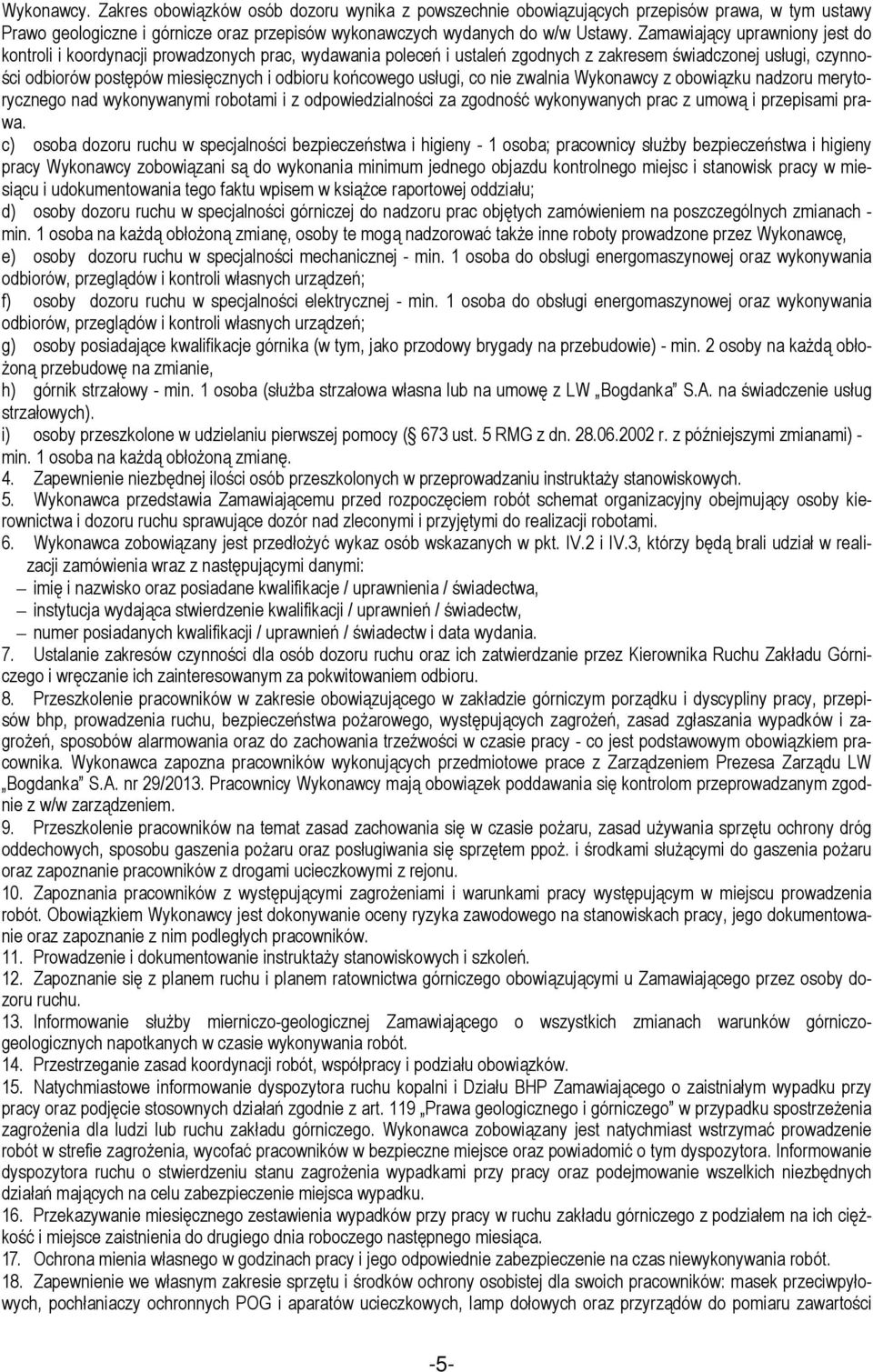

5 Wykonawcy. Zakres obowiązków osób dozoru wynika z powszechnie obowiązujących przepisów prawa, w tym ustawy Prawo geologiczne i górnicze oraz przepisów wykonawczych wydanych do w/w Ustawy. Zamawiający uprawniony jest do kontroli i koordynacji prowadzonych prac, wydawania poleceń i ustaleń zgodnych z zakresem świadczonej usługi, czynności odbiorów postępów miesięcznych i odbioru końcowego usługi, co nie zwalnia Wykonawcy z obowiązku nadzoru merytorycznego nad wykonywanymi robotami i z odpowiedzialności za zgodność wykonywanych prac z umową i przepisami prawa. c) osoba dozoru ruchu w specjalności bezpieczeństwa i higieny - 1 osoba; pracownicy służby bezpieczeństwa i higieny pracy Wykonawcy zobowiązani są do wykonania minimum jednego objazdu kontrolnego miejsc i stanowisk pracy w miesiącu i udokumentowania tego faktu wpisem w książce raportowej oddziału; d) osoby dozoru ruchu w specjalności górniczej do nadzoru prac objętych zamówieniem na poszczególnych zmianach - min. 1 osoba na każdą obłożoną zmianę, osoby te mogą nadzorować także inne roboty prowadzone przez Wykonawcę, e) osoby dozoru ruchu w specjalności mechanicznej - min. 1 osoba do obsługi energomaszynowej oraz wykonywania odbiorów, przeglądów i kontroli własnych urządzeń; f) osoby dozoru ruchu w specjalności elektrycznej - min. 1 osoba do obsługi energomaszynowej oraz wykonywania odbiorów, przeglądów i kontroli własnych urządzeń; g) osoby posiadające kwalifikacje górnika (w tym, jako przodowy brygady na przebudowie) - min. 2 osoby na każdą obłożoną przebudowę na zmianie, h) górnik strzałowy - min. 1 osoba (służba strzałowa własna lub na umowę z LW Bogdanka S.A. na świadczenie usług strzałowych). i) osoby przeszkolone w udzielaniu pierwszej pomocy ( 673 ust. 5 RMG z dn r. z późniejszymi zmianami) - min. 1 osoba na każdą obłożoną zmianę. 4. Zapewnienie niezbędnej ilości osób przeszkolonych w przeprowadzaniu instruktaży stanowiskowych. 5. Wykonawca przedstawia Zamawiającemu przed rozpoczęciem robót schemat organizacyjny obejmujący osoby kierownictwa i dozoru ruchu sprawujące dozór nad zleconymi i przyjętymi do realizacji robotami. 6. Wykonawca zobowiązany jest przedłożyć wykaz osób wskazanych w pkt. IV.2 i IV.3, którzy będą brali udział w realizacji zamówienia wraz z następującymi danymi: imię i nazwisko oraz posiadane kwalifikacje / uprawnienia / świadectwa, instytucja wydająca stwierdzenie kwalifikacji / uprawnień / świadectw, numer posiadanych kwalifikacji / uprawnień / świadectw i data wydania. 7. Ustalanie zakresów czynności dla osób dozoru ruchu oraz ich zatwierdzanie przez Kierownika Ruchu Zakładu Górniczego i wręczanie ich zainteresowanym za pokwitowaniem odbioru. 8. Przeszkolenie pracowników w zakresie obowiązującego w zakładzie górniczym porządku i dyscypliny pracy, przepisów bhp, prowadzenia ruchu, bezpieczeństwa pożarowego, występujących zagrożeń, zasad zgłaszania wypadków i zagrożeń, sposobów alarmowania oraz do zachowania trzeźwości w czasie pracy - co jest podstawowym obowiązkiem pracownika. Wykonawca zapozna pracowników wykonujących przedmiotowe prace z Zarządzeniem Prezesa Zarządu LW Bogdanka S.A. nr 29/2013. Pracownicy Wykonawcy mają obowiązek poddawania się kontrolom przeprowadzanym zgodnie z w/w zarządzeniem. 9. Przeszkolenie pracowników na temat zasad zachowania się w czasie pożaru, zasad używania sprzętu ochrony dróg oddechowych, sposobu gaszenia pożaru oraz posługiwania się sprzętem ppoż. i środkami służącymi do gaszenia pożaru oraz zapoznanie pracowników z drogami ucieczkowymi z rejonu. 10. Zapoznania pracowników z występującymi zagrożeniami i warunkami pracy występującym w miejscu prowadzenia robót. Obowiązkiem Wykonawcy jest dokonywanie oceny ryzyka zawodowego na stanowiskach pracy, jego dokumentowanie oraz zapoznanie z nim podległych pracowników. 11. Prowadzenie i dokumentowanie instruktaży stanowiskowych i szkoleń. 12. Zapoznanie się z planem ruchu i planem ratownictwa górniczego obowiązującymi u Zamawiającego przez osoby dozoru ruchu. 13. Informowanie służby mierniczo-geologicznej Zamawiającego o wszystkich zmianach warunków górniczogeologicznych napotkanych w czasie wykonywania robót. 14. Przestrzeganie zasad koordynacji robót, współpracy i podziału obowiązków. 15. Natychmiastowe informowanie dyspozytora ruchu kopalni i Działu BHP Zamawiającego o zaistniałym wypadku przy pracy oraz podjęcie stosownych działań zgodnie z art. 119 Prawa geologicznego i górniczego w przypadku spostrzeżenia zagrożenia dla ludzi lub ruchu zakładu górniczego. Wykonawca zobowiązany jest natychmiast wstrzymać prowadzenie robót w strefie zagrożenia, wycofać pracowników w bezpieczne miejsce oraz powiadomić o tym dyspozytora. Informowanie dyspozytora ruchu o stwierdzeniu stanu zagrożenia wypadkami przy pracy oraz podejmowanie wszelkich niezbędnych działań mających na celu zabezpieczenie miejsca wypadku. 16. Przekazywanie miesięcznego zestawienia wypadków przy pracy w ruchu zakładu górniczego z podziałem na ich ciężkość i miejsce zaistnienia do drugiego dnia roboczego następnego miesiąca. 17. Ochrona mienia własnego w godzinach pracy i jego odpowiednie zabezpieczenie na czas niewykonywania robót. 18. Zapewnienie we własnym zakresie sprzętu i środków ochrony osobistej dla swoich pracowników: masek przeciwpyłowych, pochłaniaczy ochronnych POG i aparatów ucieczkowych, lamp dołowych oraz przyrządów do pomiaru zawartości -5-

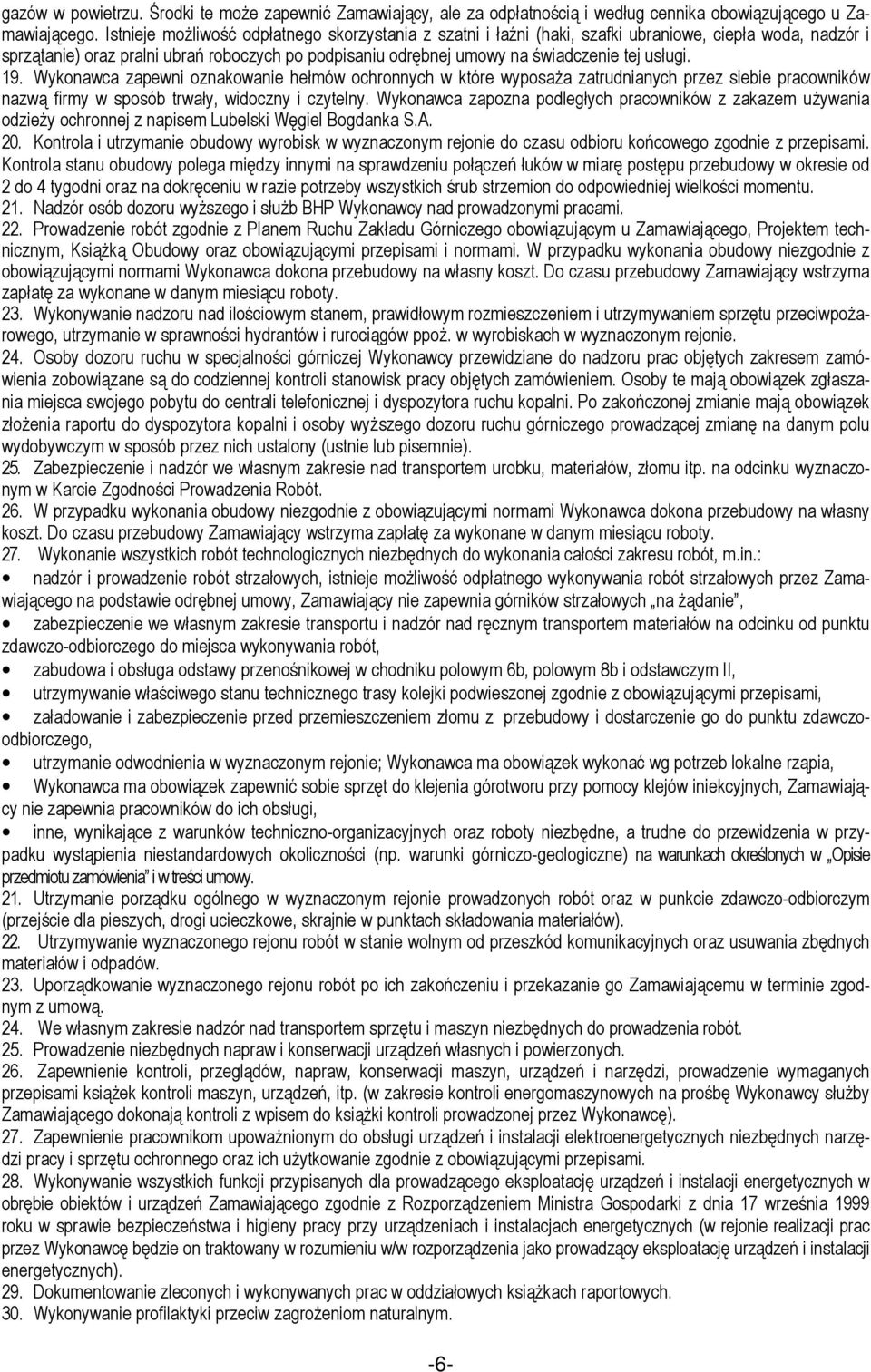

6 gazów w powietrzu. Środki te może zapewnić Zamawiający, ale za odpłatnością i według cennika obowiązującego u Zamawiającego. Istnieje możliwość odpłatnego skorzystania z szatni i łaźni (haki, szafki ubraniowe, ciepła woda, nadzór i sprzątanie) oraz pralni ubrań roboczych po podpisaniu odrębnej umowy na świadczenie tej usługi. 19. Wykonawca zapewni oznakowanie hełmów ochronnych w które wyposaża zatrudnianych przez siebie pracowników nazwą firmy w sposób trwały, widoczny i czytelny. Wykonawca zapozna podległych pracowników z zakazem używania odzieży ochronnej z napisem Lubelski Węgiel Bogdanka S.A. 20. Kontrola i utrzymanie obudowy wyrobisk w wyznaczonym rejonie do czasu odbioru końcowego zgodnie z przepisami. Kontrola stanu obudowy polega między innymi na sprawdzeniu połączeń łuków w miarę postępu przebudowy w okresie od 2 do 4 tygodni oraz na dokręceniu w razie potrzeby wszystkich śrub strzemion do odpowiedniej wielkości momentu. 21. Nadzór osób dozoru wyższego i służb BHP Wykonawcy nad prowadzonymi pracami. 22. Prowadzenie robót zgodnie z Planem Ruchu Zakładu Górniczego obowiązującym u Zamawiającego, Projektem technicznym, Książką Obudowy oraz obowiązującymi przepisami i normami. W przypadku wykonania obudowy niezgodnie z obowiązującymi normami Wykonawca dokona przebudowy na własny koszt. Do czasu przebudowy Zamawiający wstrzyma zapłatę za wykonane w danym miesiącu roboty. 23. Wykonywanie nadzoru nad ilościowym stanem, prawidłowym rozmieszczeniem i utrzymywaniem sprzętu przeciwpożarowego, utrzymanie w sprawności hydrantów i rurociągów ppoż. w wyrobiskach w wyznaczonym rejonie. 24. Osoby dozoru ruchu w specjalności górniczej Wykonawcy przewidziane do nadzoru prac objętych zakresem zamówienia zobowiązane są do codziennej kontroli stanowisk pracy objętych zamówieniem. Osoby te mają obowiązek zgłaszania miejsca swojego pobytu do centrali telefonicznej i dyspozytora ruchu kopalni. Po zakończonej zmianie mają obowiązek złożenia raportu do dyspozytora kopalni i osoby wyższego dozoru ruchu górniczego prowadzącej zmianę na danym polu wydobywczym w sposób przez nich ustalony (ustnie lub pisemnie). 25. Zabezpieczenie i nadzór we własnym zakresie nad transportem urobku, materiałów, złomu itp. na odcinku wyznaczonym w Karcie Zgodności Prowadzenia Robót. 26. W przypadku wykonania obudowy niezgodnie z obowiązującymi normami Wykonawca dokona przebudowy na własny koszt. Do czasu przebudowy Zamawiający wstrzyma zapłatę za wykonane w danym miesiącu roboty. 27. Wykonanie wszystkich robót technologicznych niezbędnych do wykonania całości zakresu robót, m.in.: nadzór i prowadzenie robót strzałowych, istnieje możliwość odpłatnego wykonywania robót strzałowych przez Zamawiającego na podstawie odrębnej umowy, Zamawiający nie zapewnia górników strzałowych na żądanie, zabezpieczenie we własnym zakresie transportu i nadzór nad ręcznym transportem materiałów na odcinku od punktu zdawczo-odbiorczego do miejsca wykonywania robót, zabudowa i obsługa odstawy przenośnikowej w chodniku polowym 6b, polowym 8b i odstawczym II, utrzymywanie właściwego stanu technicznego trasy kolejki podwieszonej zgodnie z obowiązującymi przepisami, załadowanie i zabezpieczenie przed przemieszczeniem złomu z przebudowy i dostarczenie go do punktu zdawczoodbiorczego, utrzymanie odwodnienia w wyznaczonym rejonie; Wykonawca ma obowiązek wykonać wg potrzeb lokalne rząpia, Wykonawca ma obowiązek zapewnić sobie sprzęt do klejenia górotworu przy pomocy klejów iniekcyjnych, Zamawiający nie zapewnia pracowników do ich obsługi, inne, wynikające z warunków techniczno-organizacyjnych oraz roboty niezbędne, a trudne do przewidzenia w przypadku wystąpienia niestandardowych okoliczności (np. warunki górniczo-geologiczne) na warunkach określonych w Opisie przedmiotu zamówienia i w treści umowy. 21. Utrzymanie porządku ogólnego w wyznaczonym rejonie prowadzonych robót oraz w punkcie zdawczo-odbiorczym (przejście dla pieszych, drogi ucieczkowe, skrajnie w punktach składowania materiałów). 22. Utrzymywanie wyznaczonego rejonu robót w stanie wolnym od przeszkód komunikacyjnych oraz usuwania zbędnych materiałów i odpadów. 23. Uporządkowanie wyznaczonego rejonu robót po ich zakończeniu i przekazanie go Zamawiającemu w terminie zgodnym z umową. 24. We własnym zakresie nadzór nad transportem sprzętu i maszyn niezbędnych do prowadzenia robót. 25. Prowadzenie niezbędnych napraw i konserwacji urządzeń własnych i powierzonych. 26. Zapewnienie kontroli, przeglądów, napraw, konserwacji maszyn, urządzeń i narzędzi, prowadzenie wymaganych przepisami książek kontroli maszyn, urządzeń, itp. (w zakresie kontroli energomaszynowych na prośbę Wykonawcy służby Zamawiającego dokonają kontroli z wpisem do książki kontroli prowadzonej przez Wykonawcę). 27. Zapewnienie pracownikom upoważnionym do obsługi urządzeń i instalacji elektroenergetycznych niezbędnych narzędzi pracy i sprzętu ochronnego oraz ich użytkowanie zgodnie z obowiązującymi przepisami. 28. Wykonywanie wszystkich funkcji przypisanych dla prowadzącego eksploatację urządzeń i instalacji energetycznych w obrębie obiektów i urządzeń Zamawiającego zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 17 września 1999 roku w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych (w rejonie realizacji prac przez Wykonawcę będzie on traktowany w rozumieniu w/w rozporządzenia jako prowadzący eksploatację urządzeń i instalacji energetycznych). 29. Dokumentowanie zleconych i wykonywanych prac w oddziałowych książkach raportowych. 30. Wykonywanie profilaktyki przeciw zagrożeniom naturalnym. -6-

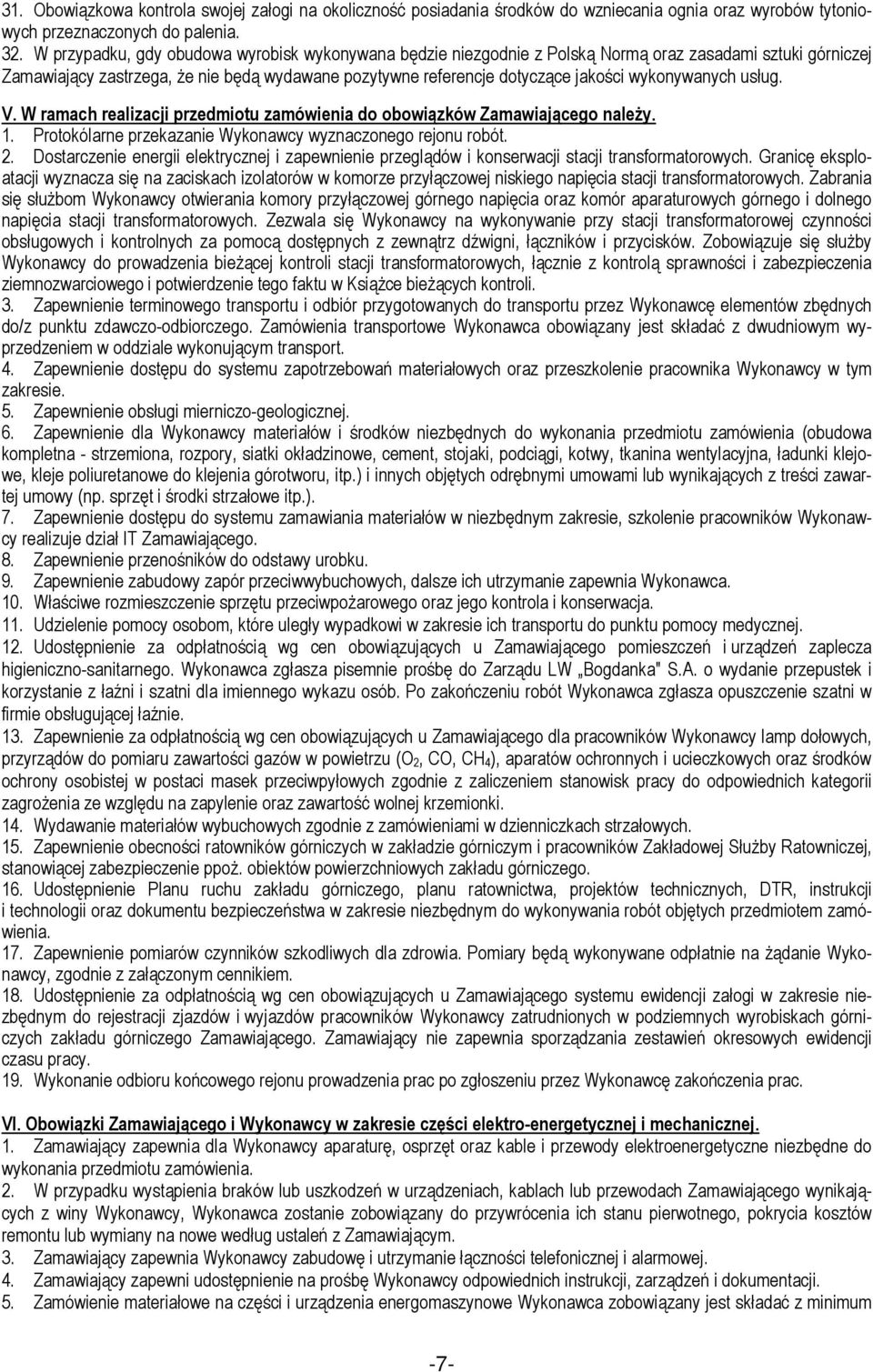

7 31. Obowiązkowa kontrola swojej załogi na okoliczność posiadania środków do wzniecania ognia oraz wyrobów tytoniowych przeznaczonych do palenia. 32. W przypadku, gdy obudowa wyrobisk wykonywana będzie niezgodnie z Polską Normą oraz zasadami sztuki górniczej Zamawiający zastrzega, że nie będą wydawane pozytywne referencje dotyczące jakości wykonywanych usług. V. W ramach realizacji przedmiotu zamówienia do obowiązków Zamawiającego należy. 1. Protokólarne przekazanie Wykonawcy wyznaczonego rejonu robót. 2. Dostarczenie energii elektrycznej i zapewnienie przeglądów i konserwacji stacji transformatorowych. Granicę eksploatacji wyznacza się na zaciskach izolatorów w komorze przyłączowej niskiego napięcia stacji transformatorowych. Zabrania się służbom Wykonawcy otwierania komory przyłączowej górnego napięcia oraz komór aparaturowych górnego i dolnego napięcia stacji transformatorowych. Zezwala się Wykonawcy na wykonywanie przy stacji transformatorowej czynności obsługowych i kontrolnych za pomocą dostępnych z zewnątrz dźwigni, łączników i przycisków. Zobowiązuje się służby Wykonawcy do prowadzenia bieżącej kontroli stacji transformatorowych, łącznie z kontrolą sprawności i zabezpieczenia ziemnozwarciowego i potwierdzenie tego faktu w Książce bieżących kontroli. 3. Zapewnienie terminowego transportu i odbiór przygotowanych do transportu przez Wykonawcę elementów zbędnych do/z punktu zdawczo-odbiorczego. Zamówienia transportowe Wykonawca obowiązany jest składać z dwudniowym wyprzedzeniem w oddziale wykonującym transport. 4. Zapewnienie dostępu do systemu zapotrzebowań materiałowych oraz przeszkolenie pracownika Wykonawcy w tym zakresie. 5. Zapewnienie obsługi mierniczo-geologicznej. 6. Zapewnienie dla Wykonawcy materiałów i środków niezbędnych do wykonania przedmiotu zamówienia (obudowa kompletna - strzemiona, rozpory, siatki okładzinowe, cement, stojaki, podciągi, kotwy, tkanina wentylacyjna, ładunki klejowe, kleje poliuretanowe do klejenia górotworu, itp.) i innych objętych odrębnymi umowami lub wynikających z treści zawartej umowy (np. sprzęt i środki strzałowe itp.). 7. Zapewnienie dostępu do systemu zamawiania materiałów w niezbędnym zakresie, szkolenie pracowników Wykonawcy realizuje dział IT Zamawiającego. 8. Zapewnienie przenośników do odstawy urobku. 9. Zapewnienie zabudowy zapór przeciwwybuchowych, dalsze ich utrzymanie zapewnia Wykonawca. 10. Właściwe rozmieszczenie sprzętu przeciwpożarowego oraz jego kontrola i konserwacja. 11. Udzielenie pomocy osobom, które uległy wypadkowi w zakresie ich transportu do punktu pomocy medycznej. 12. Udostępnienie za odpłatnością wg cen obowiązujących u Zamawiającego pomieszczeń i urządzeń zaplecza higieniczno-sanitarnego. Wykonawca zgłasza pisemnie prośbę do Zarządu LW Bogdanka" S.A. o wydanie przepustek i korzystanie z łaźni i szatni dla imiennego wykazu osób. Po zakończeniu robót Wykonawca zgłasza opuszczenie szatni w firmie obsługującej łaźnie. 13. Zapewnienie za odpłatnością wg cen obowiązujących u Zamawiającego dla pracowników Wykonawcy lamp dołowych, przyrządów do pomiaru zawartości gazów w powietrzu (O 2, CO, CH 4), aparatów ochronnych i ucieczkowych oraz środków ochrony osobistej w postaci masek przeciwpyłowych zgodnie z zaliczeniem stanowisk pracy do odpowiednich kategorii zagrożenia ze względu na zapylenie oraz zawartość wolnej krzemionki. 14. Wydawanie materiałów wybuchowych zgodnie z zamówieniami w dzienniczkach strzałowych. 15. Zapewnienie obecności ratowników górniczych w zakładzie górniczym i pracowników Zakładowej Służby Ratowniczej, stanowiącej zabezpieczenie ppoż. obiektów powierzchniowych zakładu górniczego. 16. Udostępnienie Planu ruchu zakładu górniczego, planu ratownictwa, projektów technicznych, DTR, instrukcji i technologii oraz dokumentu bezpieczeństwa w zakresie niezbędnym do wykonywania robót objętych przedmiotem zamówienia. 17. Zapewnienie pomiarów czynników szkodliwych dla zdrowia. Pomiary będą wykonywane odpłatnie na żądanie Wykonawcy, zgodnie z załączonym cennikiem. 18. Udostępnienie za odpłatnością wg cen obowiązujących u Zamawiającego systemu ewidencji załogi w zakresie niezbędnym do rejestracji zjazdów i wyjazdów pracowników Wykonawcy zatrudnionych w podziemnych wyrobiskach górniczych zakładu górniczego Zamawiającego. Zamawiający nie zapewnia sporządzania zestawień okresowych ewidencji czasu pracy. 19. Wykonanie odbioru końcowego rejonu prowadzenia prac po zgłoszeniu przez Wykonawcę zakończenia prac. VI. Obowiązki Zamawiającego i Wykonawcy w zakresie części elektro-energetycznej i mechanicznej. 1. Zamawiający zapewnia dla Wykonawcy aparaturę, osprzęt oraz kable i przewody elektroenergetyczne niezbędne do wykonania przedmiotu zamówienia. 2. W przypadku wystąpienia braków lub uszkodzeń w urządzeniach, kablach lub przewodach Zamawiającego wynikających z winy Wykonawcy, Wykonawca zostanie zobowiązany do przywrócenia ich stanu pierwotnego, pokrycia kosztów remontu lub wymiany na nowe według ustaleń z Zamawiającym. 3. Zamawiający zapewnia Wykonawcy zabudowę i utrzymanie łączności telefonicznej i alarmowej. 4. Zamawiający zapewni udostępnienie na prośbę Wykonawcy odpowiednich instrukcji, zarządzeń i dokumentacji. 5. Zamówienie materiałowe na części i urządzenia energomaszynowe Wykonawca zobowiązany jest składać z minimum -7-

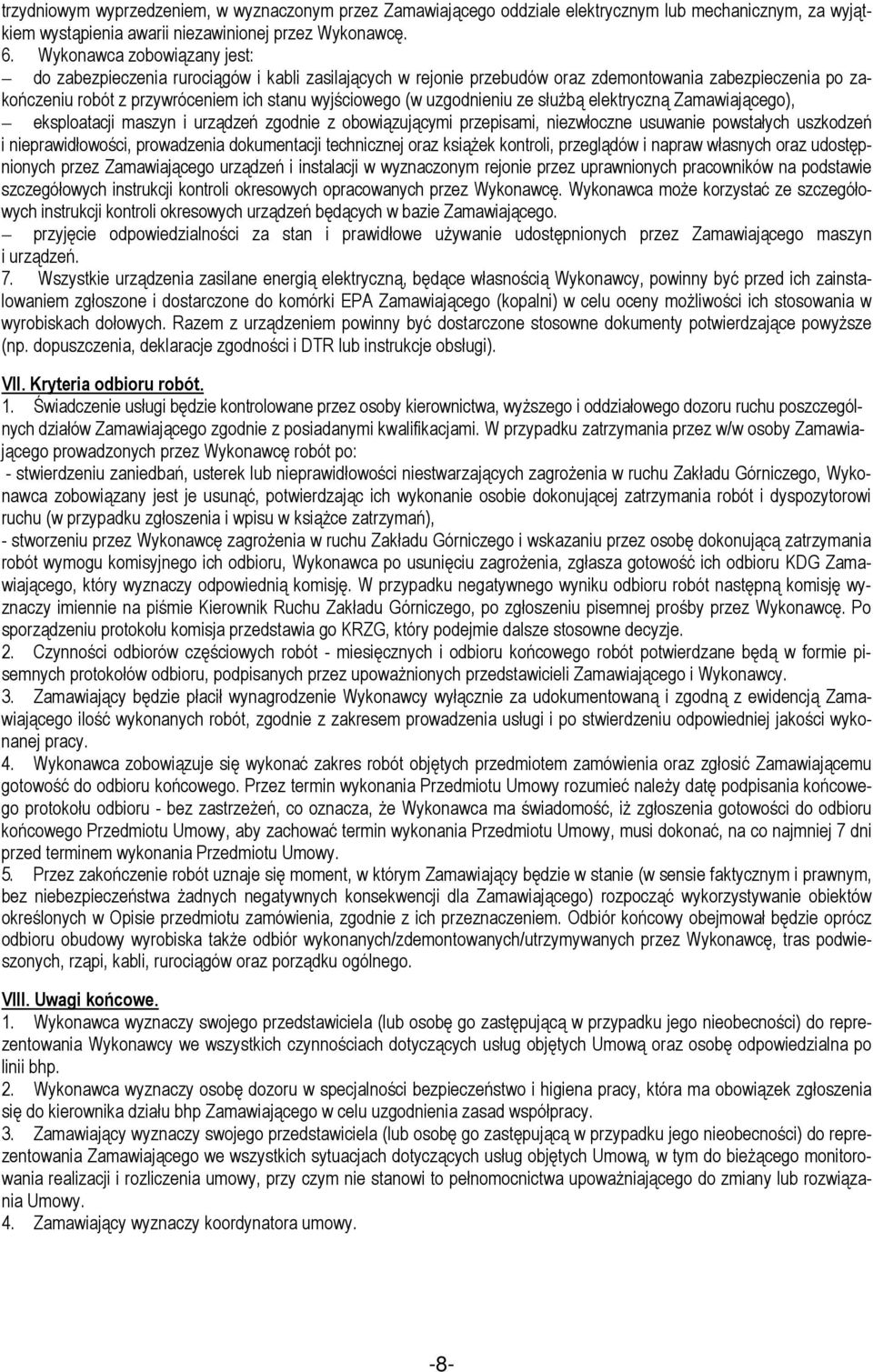

8 trzydniowym wyprzedzeniem, w wyznaczonym przez Zamawiającego oddziale elektrycznym lub mechanicznym, za wyjątkiem wystąpienia awarii niezawinionej przez Wykonawcę. 6. Wykonawca zobowiązany jest: do zabezpieczenia rurociągów i kabli zasilających w rejonie przebudów oraz zdemontowania zabezpieczenia po zakończeniu robót z przywróceniem ich stanu wyjściowego (w uzgodnieniu ze służbą elektryczną Zamawiającego), eksploatacji maszyn i urządzeń zgodnie z obowiązującymi przepisami, niezwłoczne usuwanie powstałych uszkodzeń i nieprawidłowości, prowadzenia dokumentacji technicznej oraz książek kontroli, przeglądów i napraw własnych oraz udostępnionych przez Zamawiającego urządzeń i instalacji w wyznaczonym rejonie przez uprawnionych pracowników na podstawie szczegółowych instrukcji kontroli okresowych opracowanych przez Wykonawcę. Wykonawca może korzystać ze szczegółowych instrukcji kontroli okresowych urządzeń będących w bazie Zamawiającego. przyjęcie odpowiedzialności za stan i prawidłowe używanie udostępnionych przez Zamawiającego maszyn i urządzeń. 7. Wszystkie urządzenia zasilane energią elektryczną, będące własnością Wykonawcy, powinny być przed ich zainstalowaniem zgłoszone i dostarczone do komórki EPA Zamawiającego (kopalni) w celu oceny możliwości ich stosowania w wyrobiskach dołowych. Razem z urządzeniem powinny być dostarczone stosowne dokumenty potwierdzające powyższe (np. dopuszczenia, deklaracje zgodności i DTR lub instrukcje obsługi). VII. Kryteria odbioru robót. 1. Świadczenie usługi będzie kontrolowane przez osoby kierownictwa, wyższego i oddziałowego dozoru ruchu poszczególnych działów Zamawiającego zgodnie z posiadanymi kwalifikacjami. W przypadku zatrzymania przez w/w osoby Zamawiającego prowadzonych przez Wykonawcę robót po: - stwierdzeniu zaniedbań, usterek lub nieprawidłowości niestwarzających zagrożenia w ruchu Zakładu Górniczego, Wykonawca zobowiązany jest je usunąć, potwierdzając ich wykonanie osobie dokonującej zatrzymania robót i dyspozytorowi ruchu (w przypadku zgłoszenia i wpisu w książce zatrzymań), - stworzeniu przez Wykonawcę zagrożenia w ruchu Zakładu Górniczego i wskazaniu przez osobę dokonującą zatrzymania robót wymogu komisyjnego ich odbioru, Wykonawca po usunięciu zagrożenia, zgłasza gotowość ich odbioru KDG Zamawiającego, który wyznaczy odpowiednią komisję. W przypadku negatywnego wyniku odbioru robót następną komisję wyznaczy imiennie na piśmie Kierownik Ruchu Zakładu Górniczego, po zgłoszeniu pisemnej prośby przez Wykonawcę. Po sporządzeniu protokołu komisja przedstawia go KRZG, który podejmie dalsze stosowne decyzje. 2. Czynności odbiorów częściowych robót - miesięcznych i odbioru końcowego robót potwierdzane będą w formie pisemnych protokołów odbioru, podpisanych przez upoważnionych przedstawicieli Zamawiającego i Wykonawcy. 3. Zamawiający będzie płacił wynagrodzenie Wykonawcy wyłącznie za udokumentowaną i zgodną z ewidencją Zamawiającego ilość wykonanych robót, zgodnie z zakresem prowadzenia usługi i po stwierdzeniu odpowiedniej jakości wykonanej pracy. 4. Wykonawca zobowiązuje się wykonać zakres robót objętych przedmiotem zamówienia oraz zgłosić Zamawiającemu gotowość do odbioru końcowego. Przez termin wykonania Przedmiotu Umowy rozumieć należy datę podpisania końcowego protokołu odbioru - bez zastrzeżeń, co oznacza, że Wykonawca ma świadomość, iż zgłoszenia gotowości do odbioru końcowego Przedmiotu Umowy, aby zachować termin wykonania Przedmiotu Umowy, musi dokonać, na co najmniej 7 dni przed terminem wykonania Przedmiotu Umowy. 5. Przez zakończenie robót uznaje się moment, w którym Zamawiający będzie w stanie (w sensie faktycznym i prawnym, bez niebezpieczeństwa żadnych negatywnych konsekwencji dla Zamawiającego) rozpocząć wykorzystywanie obiektów określonych w Opisie przedmiotu zamówienia, zgodnie z ich przeznaczeniem. Odbiór końcowy obejmował będzie oprócz odbioru obudowy wyrobiska także odbiór wykonanych/zdemontowanych/utrzymywanych przez Wykonawcę, tras podwieszonych, rząpi, kabli, rurociągów oraz porządku ogólnego. VIII. Uwagi końcowe. 1. Wykonawca wyznaczy swojego przedstawiciela (lub osobę go zastępującą w przypadku jego nieobecności) do reprezentowania Wykonawcy we wszystkich czynnościach dotyczących usług objętych Umową oraz osobę odpowiedzialna po linii bhp. 2. Wykonawca wyznaczy osobę dozoru w specjalności bezpieczeństwo i higiena pracy, która ma obowiązek zgłoszenia się do kierownika działu bhp Zamawiającego w celu uzgodnienia zasad współpracy. 3. Zamawiający wyznaczy swojego przedstawiciela (lub osobę go zastępującą w przypadku jego nieobecności) do reprezentowania Zamawiającego we wszystkich sytuacjach dotyczących usług objętych Umową, w tym do bieżącego monitorowania realizacji i rozliczenia umowy, przy czym nie stanowi to pełnomocnictwa upoważniającego do zmiany lub rozwiązania Umowy. 4. Zamawiający wyznaczy koordynatora umowy. -8-
