1 Klapa VD370 to klapa odcinająca do systemów wielostrefowej wentylacji pożarowej o odporności ogniowej EI 120 (v ew i o) S1500 C AA multi. Jej funkcją jest odprowadzanie dymu i gorących gazów pożarowych z pomieszczeń objętych pożarem zlokalizowanych w różnych strefach pożarowych przy jednoczesnym zapewnieniu skutecznej ochrony przed rozprzestrzenianiem się ognia i dymu przez instalację wentylacji oddymiającej poprzez zachowanie kryteriów szczelności ogniowej i/lub izolacyjności ogniowej i/lub dymoszczelności. W przypadku zastosowania w instalacjach nawiewnych, funkcją wyrobu jest dostarczanie czystego (niezadymionego) powietrza kompensacyjnego, napływającego do stref objętych pożarem w miejsce usuwanych gazów pożarowych. Klapy VD370: przeznaczone są do stosowania w systemach wentylacji pożarowej uruchamianych automatycznie, mogą służyć do obsługi zarówno pojedynczych stref pożarowych jak i wielu stref pożarowych, mogą być stosowane w systemach wentylacyjnych typu mieszanego, pełniących zamiennie funkcje systemu wentylacji pożarowej i wentylacji ogólnej/bytowej, mogą stosowane w instalacjach w których uruchomienie wentylatorów następuje dopiero po przejściu klap do żądanego położenia (do pozycji otwartej w przypadku klap obsługujących strefę objętą pożarem oraz do pozycji zamkniętej w przypadku klap obsługujących pozostałe strefy pożarowe), mogą stosowane w instalacjach w których maksymalne podciśnienie robocze instalacji pożarowej wynosi 1500 Pa, mogą stosowane w instalacjach w których maksymalne nadciśnienie robocze instalacji pożarowej wynosi 500 Pa. Charakterystyka ogólna: Typoszereg produkowanych klap typu VD370 obejmuje wymiary: szerokość: od 200 mm do 1500 mm, wysokość: od 200 mm do 1000 mm, długość: 370 mm. Jednocześnie powierzchnia klap nie przekracza 1,0 m 2 co oznacza, że maksymalne wymiary klap nie przekraczają odpowiednio 1500 x 660 mm i 1000 x 1000 mm. Jeżeli klapa narażona będzie na działanie warunków atmosferycznych lub wilgoci należy zaznaczyć to w zamówieniu (opcja impregnowania przegrody klapy).

2 Typowe wymiary klap oraz stosowany do poszczególnych wielkości typ siłownika: H/B BLE BE 800 x x x 900 x x x x 1000 x x x x x x Możliwe jest wykonanie klap nietypowych o pośrednich wielkościach wymiarów B lub H. Klapy o wymiarach pośrednich wykonywane są za dopłatą. Ciężar klap typu VD370 [kg] H/B ,1 12,1 13,0 13,9 15,0 16,8 17,9 19,3 22,5 24,4 26,3 29,7 32,6 33,9 35,7 37, ,8 12,7 13,7 14,6 15,7 17,6 18,7 20,1 24,3 26,3 27,7 30,1 32,5 34,8 36,7 38, ,7 13,8 14,8 15,8 17,0 19,0 20,3 21,8 26,9 29,0 31,0 33,1 35,2 37,7 39,8 41, ,8 14,9 16,0 17,1 18,4 20,6 22,0 25,2 29,0 31,3 32,5 35,7 37,9 40,7 42,9 45, ,9 16,1 17,3 18,5 19,8 22,2 25,2 27,0 31,1 33,6 34,9 38,4 40,8 43,7 46,1 48, ,8 17,1 18,4 19,7 21,1 25,2 26,8 28,7 33,1 35,7 37,3 40,9 43,5 46,5 49,1 51, ,8 18,2 19,5 20,9 22,4 26,7 28,4 30,4 35,1 37,9 39,6 43,4 46,1 49,4 52,2 55, ,3 19,9 21,4 24,5 26,2 29,3 31,2 33,5 38,7 41,9 44,0 48,1 51,2 54,8 57,9 61, ,3 22,1 25,3 27,1 28,9 32,4 34,4 37,0 42,8 46,3 48,8 53,2 56,7 60,6 64,1 x ,2 24,1 27,6 29,5 31,5 35,3 37,6 40,4 46,8 50,7 53,4 58,3 62,1 x x x ,1 27,8 29,8 31,9 34,1 38,3 40,7 43,7 50,8 55,0 58,1 63,3 x x x x ,0 29,8 32,1 34,3 36,7 41,2 43,6 47,1 54,8 59,3 62,8 x x x x x Konstrukcja: Klapy przeciwpożarowe typu VD370 zbudowane są z dwuczęściowego stalowego korpusu o przekroju prostokątnym, ruchomej jednopłaszczyznowej przegrody odcinającej oraz układu napędowego. Obudowa klap wykonana jest z blachy stalowej ocynkowanej grubości 1,25 mm i składa się z dwóch segmentów o długości 70 mm oraz 260 mm, pomiędzy którymi umieszczona jest przekładka izolacyjna wykonana z płyty wapniowo-silikatowej typu Promatect-L firmy

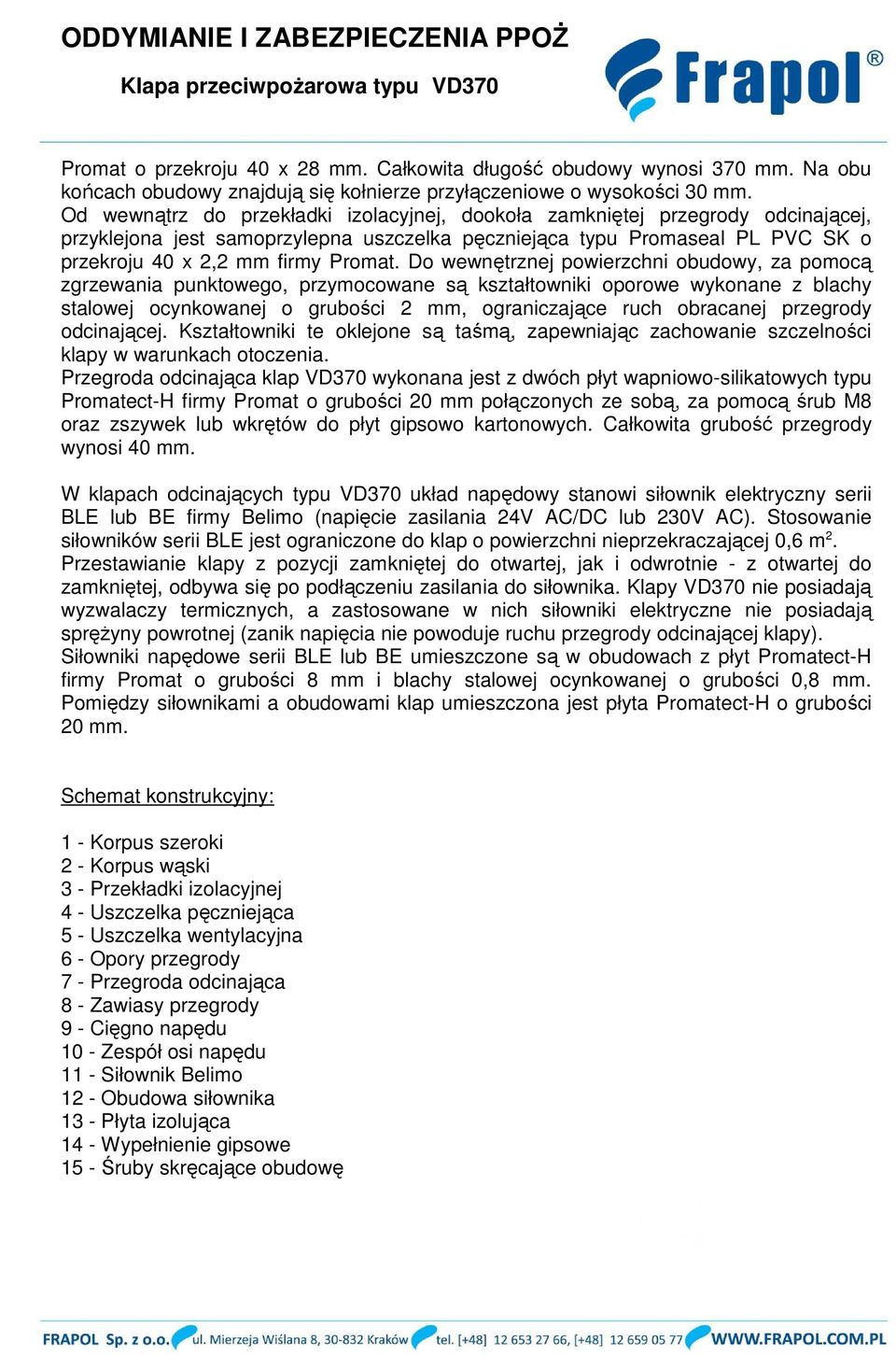

3 Promat o przekroju 40 x 28 mm. Całkowita długość obudowy wynosi 370 mm. Na obu końcach obudowy znajdują się kołnierze przyłączeniowe o wysokości 30 mm. Od wewnątrz do przekładki izolacyjnej, dookoła zamkniętej przegrody odcinającej, przyklejona jest samoprzylepna uszczelka pęczniejąca typu Promaseal PL PVC SK o przekroju 40 x 2,2 mm firmy Promat. Do wewnętrznej powierzchni obudowy, za pomocą zgrzewania punktowego, przymocowane są kształtowniki oporowe wykonane z blachy stalowej ocynkowanej o grubości 2 mm, ograniczające ruch obracanej przegrody odcinającej. Kształtowniki te oklejone są taśmą, zapewniając zachowanie szczelności klapy w warunkach otoczenia. Przegroda odcinająca klap VD370 wykonana jest z dwóch płyt wapniowo-silikatowych typu Promatect-H firmy Promat o grubości 20 mm połączonych ze sobą, za pomocą śrub M8 oraz zszywek lub wkrętów do płyt gipsowo kartonowych. Całkowita grubość przegrody wynosi 40 mm. W klapach odcinających typu VD370 układ napędowy stanowi siłownik elektryczny serii BLE lub BE firmy Belimo (napięcie zasilania 24V AC/DC lub 230V AC). Stosowanie siłowników serii BLE jest ograniczone do klap o powierzchni nieprzekraczającej 0,6 m 2. Przestawianie klapy z pozycji zamkniętej do otwartej, jak i odwrotnie - z otwartej do zamkniętej, odbywa się po podłączeniu zasilania do siłownika. Klapy VD370 nie posiadają wyzwalaczy termicznych, a zastosowane w nich siłowniki elektryczne nie posiadają sprężyny powrotnej (zanik napięcia nie powoduje ruchu przegrody odcinającej klapy). Siłowniki napędowe serii BLE lub BE umieszczone są w obudowach z płyt Promatect-H firmy Promat o grubości 8 mm i blachy stalowej ocynkowanej o grubości 0,8 mm. Pomiędzy siłownikami a obudowami klap umieszczona jest płyta Promatect-H o grubości 20 mm. Schemat konstrukcyjny: 1 - Korpus szeroki 2 - Korpus wąski 3 - Przekładki izolacyjnej 4 - Uszczelka pęczniejąca 5 - Uszczelka wentylacyjna 6 - Opory przegrody 7 - Przegroda odcinająca 8 - Zawiasy przegrody 9 - Cięgno napędu 10 - Zespół osi napędu 11 - Siłownik Belimo 12 - Obudowa siłownika 13 - Płyta izolująca 14 - Wypełnienie gipsowe 15 - Śruby skręcające obudowę

4

5 Klapy VD370 mogą być wyposażone w następujące siłowniki: BLE24; BLE24-ST; BLE230; BE24-12; BE24-12-ST i BE Siłowniki BELIMO serii BLE stosowane w klapach o przekroju < 0,6 m 2. Wszystkie siłowniki Belimo serii BLE oraz BE posiadają wmontowane mikroprzełączniki sygnalizujące obrót osi siłownika o 5 i 85 (sygnalizacja położenia), w związku z tym nie wymagane jest montowanie dodatkowych mikroprzełączników informujących o położeniu przegrody. Położenie przegrody można odczytać również z mechanicznego wskaźnika położenia umieszczonego na siłowniku. Siłowniki BLE24-ST i BE24-ST przystosowane są do podłączenia przez moduł sterująco zasilający BKNE Stosowane siłowniki zabezpieczone są przed przeciążeniami i w związku z tym prąd elektryczny może pozostawać doprowadzony do nich także podczas spoczynku w położeniach krańcowych. Wszystkie typy siłowników wyposażone są w korbkę umożliwiającą ręczne przesterowanie położenia przegrody klapy w celu sprawdzenia jej działania. Montaż: Klapy montowane mogą być w następujących przegrodach budowlanych: ścianach betonowych o grubości nie mniejszej niż 115 mm, ścianach murowanych z cegły pełnej o grubości nie mniejszej niż 115 mm, ścianach murowanych z bloczków betonu komórkowego o grubości nie mniejszej niż 115 mm, ścianach lekkich z płyt gipsowo-kartonowych na ruszcie stalowym o grubości całkowitej nie mniejszej niż 125 mm posiadających klasę odporności ogniowej nie mniejszą niż EI 120. Klapy powinny być montowane przy zachowaniu następujących minimalnych odległości: 200 mm między klapami montowanymi w biegnących równolegle instalacjach wentylacyjnych, 75 mm między klapą odcinającą a przegrodą budowlaną (ścianą lub stropem). Klapy mogą być montowane w powyższych ścianach zarówno w układzie poziomym jak i pionowym (położenie osi przegrody odcinającej poziome lub pionowe). Podczas normalnej pracy instalacji wentylacyjnej przegroda odcinająca klap typu VD370 znajduje się w pozycji: zamkniętej, gdy instalacja wentylacyjna, w której została zamontowana, jest instalacją wentylacji pożarowej, otwartej lub zamkniętej, gdy instalacja wentylacyjna, w której została zamontowana, jest instalacją typu mieszanego - wykorzystywaną do wentylowania pomieszczeń w warunkach normalnej eksploatacji, a w przypadku wybuchu pożaru pełnią funkcje wentylacji pożarowej.

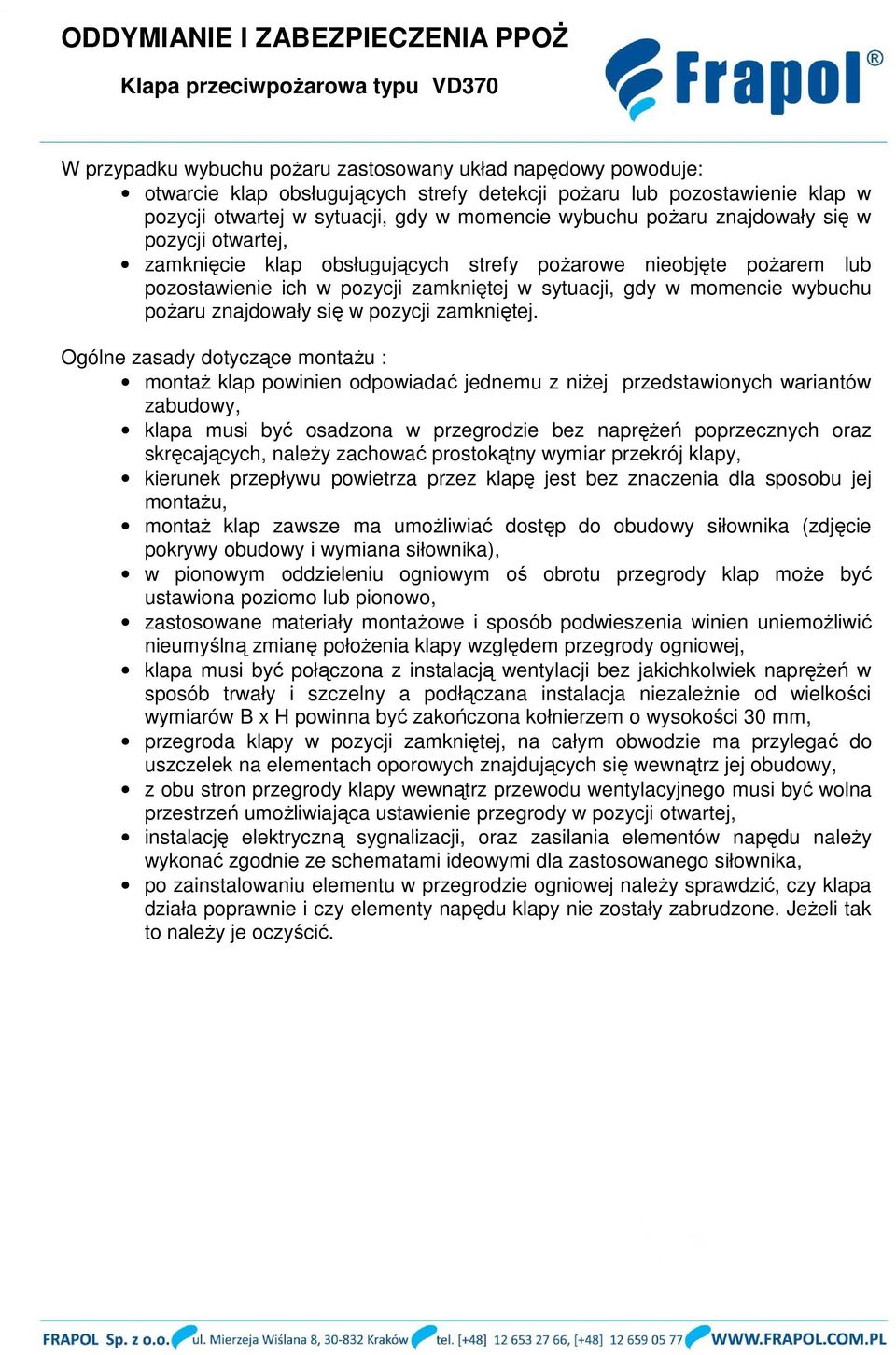

6 W przypadku wybuchu pożaru zastosowany układ napędowy powoduje: otwarcie klap obsługujących strefy detekcji pożaru lub pozostawienie klap w pozycji otwartej w sytuacji, gdy w momencie wybuchu pożaru znajdowały się w pozycji otwartej, zamknięcie klap obsługujących strefy pożarowe nieobjęte pożarem lub pozostawienie ich w pozycji zamkniętej w sytuacji, gdy w momencie wybuchu pożaru znajdowały się w pozycji zamkniętej. Ogólne zasady dotyczące montażu : montaż klap powinien odpowiadać jednemu z niżej przedstawionych wariantów zabudowy, klapa musi być osadzona w przegrodzie bez naprężeń poprzecznych oraz skręcających, należy zachować prostokątny wymiar przekrój klapy, kierunek przepływu powietrza przez klapę jest bez znaczenia dla sposobu jej montażu, montaż klap zawsze ma umożliwiać dostęp do obudowy siłownika (zdjęcie pokrywy obudowy i wymiana siłownika), w pionowym oddzieleniu ogniowym oś obrotu przegrody klap może być ustawiona poziomo lub pionowo, zastosowane materiały montażowe i sposób podwieszenia winien uniemożliwić nieumyślną zmianę położenia klapy względem przegrody ogniowej, klapa musi być połączona z instalacją wentylacji bez jakichkolwiek naprężeń w sposób trwały i szczelny a podłączana instalacja niezależnie od wielkości wymiarów B x H powinna być zakończona kołnierzem o wysokości 30 mm, przegroda klapy w pozycji zamkniętej, na całym obwodzie ma przylegać do uszczelek na elementach oporowych znajdujących się wewnątrz jej obudowy, z obu stron przegrody klapy wewnątrz przewodu wentylacyjnego musi być wolna przestrzeń umożliwiająca ustawienie przegrody w pozycji otwartej, instalację elektryczną sygnalizacji, oraz zasilania elementów napędu należy wykonać zgodnie ze schematami ideowymi dla zastosowanego siłownika, po zainstalowaniu elementu w przegrodzie ogniowej należy sprawdzić, czy klapa działa poprawnie i czy elementy napędu klapy nie zostały zabrudzone. Jeżeli tak to należy je oczyścić.

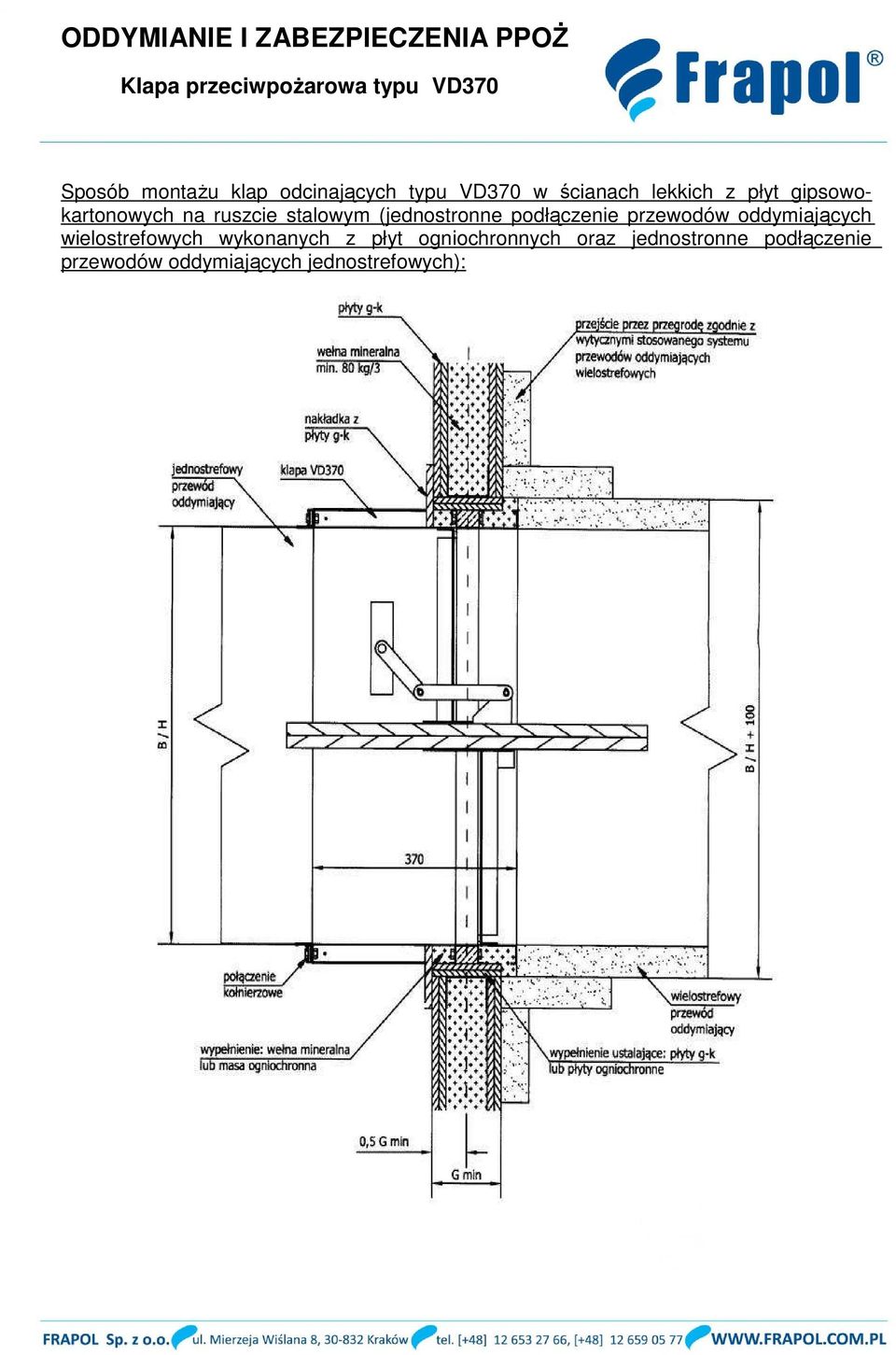

7 Sposób montażu klap odcinających typu VD370 w ścianach lekkich z płyt gipsowokartonowych na ruszcie stalowym (jednostronne podłączenie przewodów oddymiających wielostrefowych wykonanych z płyt ogniochronnych oraz jednostronne podłączenie przewodów oddymiających jednostrefowych):

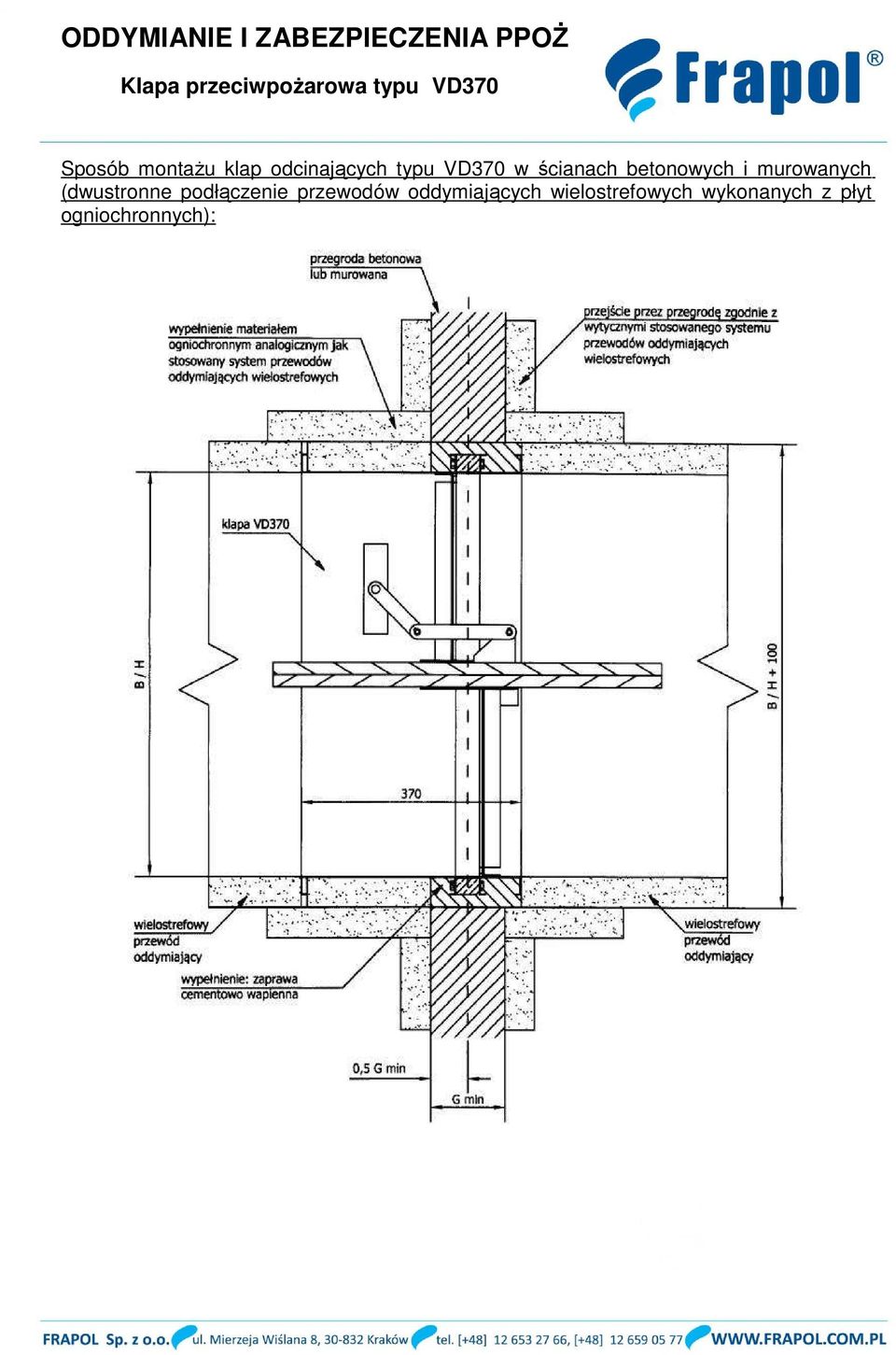

8 Sposób montażu klap odcinających typu VD370 w ścianach betonowych i murowanych (dwustronne podłączenie przewodów oddymiających wielostrefowych wykonanych z płyt ogniochronnych):

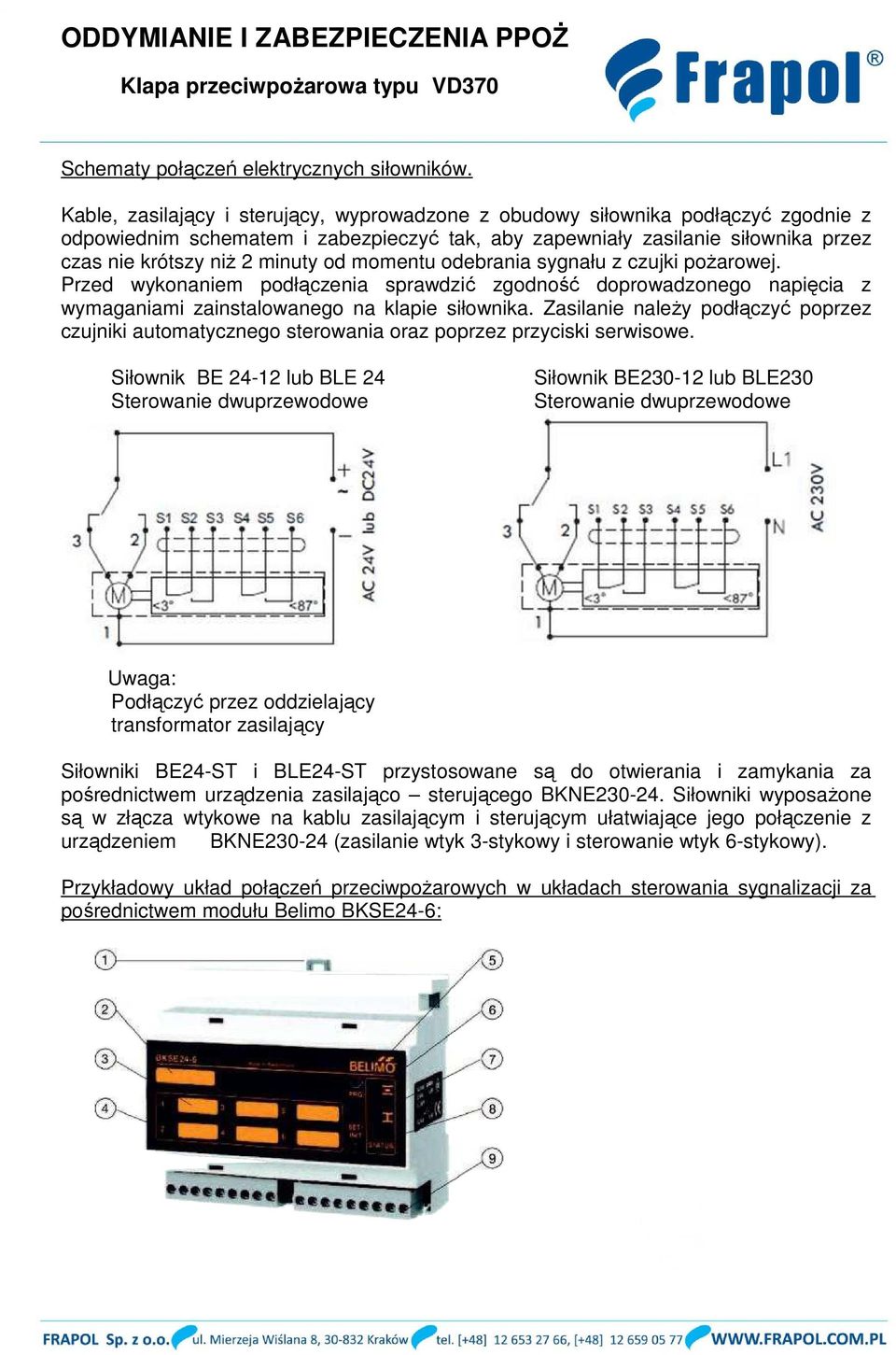

9 Schematy połączeń elektrycznych siłowników. Kable, zasilający i sterujący, wyprowadzone z obudowy siłownika podłączyć zgodnie z odpowiednim schematem i zabezpieczyć tak, aby zapewniały zasilanie siłownika przez czas nie krótszy niż 2 minuty od momentu odebrania sygnału z czujki pożarowej. Przed wykonaniem podłączenia sprawdzić zgodność doprowadzonego napięcia z wymaganiami zainstalowanego na klapie siłownika. Zasilanie należy podłączyć poprzez czujniki automatycznego sterowania oraz poprzez przyciski serwisowe. Siłownik BE lub BLE 24 Siłownik BE lub BLE230 Sterowanie dwuprzewodowe Sterowanie dwuprzewodowe Uwaga: Podłączyć przez oddzielający transformator zasilający Siłowniki BE24-ST i BLE24-ST przystosowane są do otwierania i zamykania za pośrednictwem urządzenia zasilająco sterującego BKNE Siłowniki wyposażone są w złącza wtykowe na kablu zasilającym i sterującym ułatwiające jego połączenie z urządzeniem BKNE (zasilanie wtyk 3-stykowy i sterowanie wtyk 6-stykowy). Przykładowy układ połączeń przeciwpożarowych w układach sterowania sygnalizacji za pośrednictwem modułu Belimo BKSE24-6:

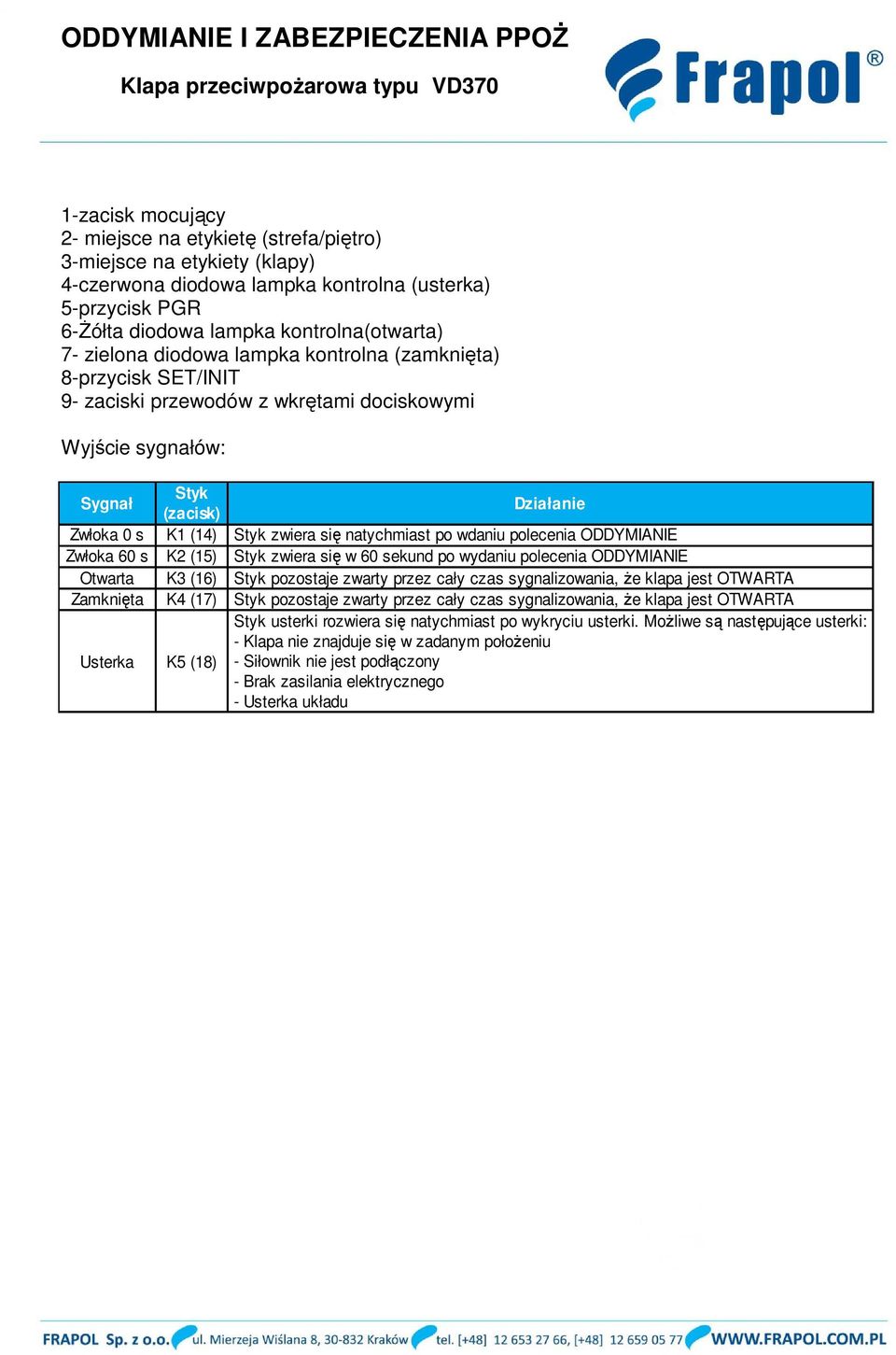

10 1-zacisk mocujący 2- miejsce na etykietę (strefa/piętro) 3-miejsce na etykiety (klapy) 4-czerwona diodowa lampka kontrolna (usterka) 5-przycisk PGR 6-Żółta diodowa lampka kontrolna(otwarta) 7- zielona diodowa lampka kontrolna (zamknięta) 8-przycisk SET/INIT 9- zaciski przewodów z wkrętami dociskowymi Wyjście sygnałów: Sygnał Styk (zacisk) Działanie Zwłoka 0 s K1 (14) Styk zwiera się natychmiast po wdaniu polecenia ODDYMIANIE Zwłoka 60 s K2 (15) Styk zwiera się w 60 sekund po wydaniu polecenia ODDYMIANIE Otwarta K3 (16) Styk pozostaje zwarty przez cały czas sygnalizowania, że klapa jest OTWARTA Zamknięta K4 (17) Styk pozostaje zwarty przez cały czas sygnalizowania, że klapa jest OTWARTA Usterka K5 (18) Styk usterki rozwiera się natychmiast po wykryciu usterki. Możliwe są następujące usterki: - Klapa nie znajduje się w zadanym położeniu - Siłownik nie jest podłączony - Brak zasilania elektrycznego - Usterka układu

11 Schemat blokowy:

12 Dane techniczne siłowników: Typ siłownika Parametry Be24-12 BE24-12-ST BE BLE24 BLE24-ST BLE230 Napięcie znamionowe AC 24V 50/60 Hz DC 24V AC 230V 50/60 Hz AC 24V 50/60 Hz DC 24V AC 230V 50/60 Hz Pobór mocy - podczas ruchu 12 W 8 W 4 W 4 W - w położeniu krańcowym 0,5 W 0,5 W 0,5 W 0,5 W Moment obrotowy 40 Nm 40 Nm 15 Nm 15 Nm Kierunek obrotu lewy / prawy lewy / prawy lewy / prawy Lewy / prawy Złącze kształtowe 12 x 12 mm 12 x 12 mm 12 x 12 mm 12 x 12 mm Dane do doboru przewodów 18 VA ( l max. 8,2 5ms ) 15 VA ( l max. 5ms ) 10 VA ( l max. 5ms ) 10 VA ( l max. 5ms ) Klasa ochrony przed poraż. III II III II Stopień ochrony IP54 IP54 IP54 IP54 Przełączniki pomocnicze 2x SPDT 2x SPDT 2x SPDT 2x SPDT 2x SPDT 2x SPDT - parametry znam. styków - punkty przyłączenia 3, 87 tol. ±2 3, 87 tol. ±2 3, 87 tol. ±2 3, 87 tol. ±2 3, 87 tol. ±2 3, 87 tol. ±2 Przewody przyłączeniowe bezhalogenowe bezhalgenowe bezhalogenowe bezhalogenowe bezhalogenowe bezhalogenowe - silnik - przełączniki pomocnicze Czas przejścia między położeniami krańcowymi 6 (3)A, AC250 V ( sty ki: srebro) dł. 1m, 3x0,75mm 2 dł. 1m, 6x0,75mm 2 1 ma, DC 5V..6A, AC 250V ( styki: srebro pozłoc. ) dł. 1m, 3x0,75mm 2 z wtyczką 3- stykową dł. 1m, 6x0,75mm 2 z wtyczką 6- stykową < 60 s dla 90 < 60 s dla 90 < 30 s dla 90 < 30 s dla 90 Wskaźnik położenia mechaniczny ze wskazówką mechaniczny ze wskazówką mechaniczny ze wskazówką mechaniczny ze wskazówką Zakres temperatur powietrza - normalna praca C C C C - składowania C C C C Poziom mocy akusty cznej max. 62 db (A) max. 62 db (A) max. 62 db (A) max. 62 db (A) Trwałość Co najmniej cykli min cykli Co najmniej cykli min cykli Obsługa i konserwacja bezobsługowy bezobsługowy bezobsługowy bezobsługowy 6 (3) A 250 V 1 ma..3a, DC 5V AC 250V ( sty ki: srebro pozłoc.) dł. 1m, 3x0,75 mm 2 dł. 1m, 3x0,75mm 2 dł. 1m,6x0,75mm 2 dł. 1m, 6x0,75mm 2 1 ma..6a, DC 5V AC 250 V (sty ki: srebro pozłoc ) dł. 1m, 3x0,75mm 2 z wtyczką do BKNE dł. 1m, 6x0,75mm2 z wtyczką do BKNE 1 ma...3a, DC 5V.. AC 250V ( styki: srebro pozłoc.) dł. 1m, 3x0,75mm 2 dł. 1m, 6x0,75mm 2

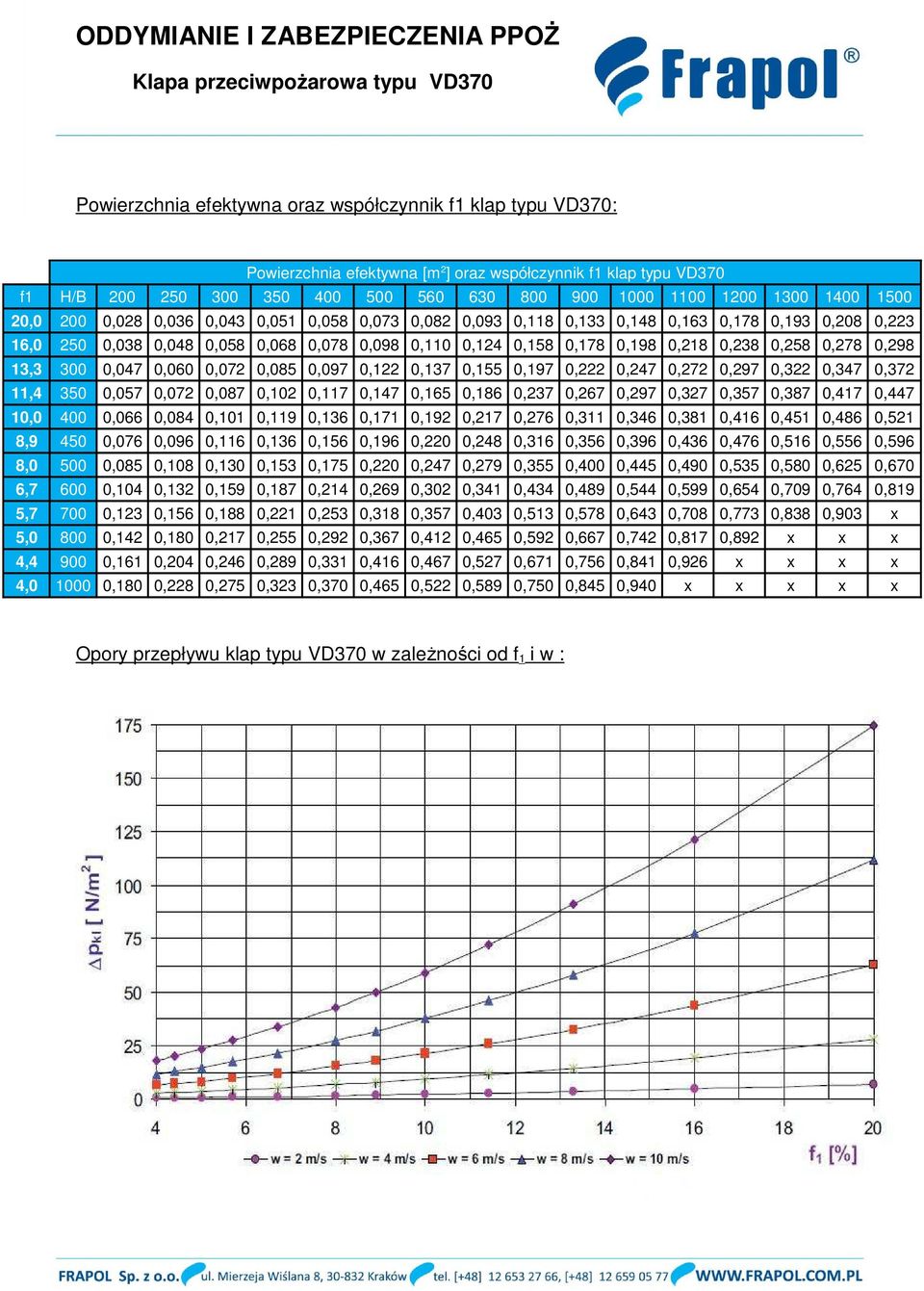

13 Powierzchnia efektywna oraz współczynnik f1 klap typu VD370: Powierzchnia efektywna [m 2 ] oraz współczynnik f1 klap typu VD370 f1 H/B , ,028 0,036 0,043 0,051 0,058 0,073 0,082 0,093 0,118 0,133 0,148 0,163 0,178 0,193 0,208 0,223 16, ,038 0,048 0,058 0,068 0,078 0,098 0,110 0,124 0,158 0,178 0,198 0,218 0,238 0,258 0,278 0,298 13, ,047 0,060 0,072 0,085 0,097 0,122 0,137 0,155 0,197 0,222 0,247 0,272 0,297 0,322 0,347 0,372 11, ,057 0,072 0,087 0,102 0,117 0,147 0,165 0,186 0,237 0,267 0,297 0,327 0,357 0,387 0,417 0,447 10, ,066 0,084 0,101 0,119 0,136 0,171 0,192 0,217 0,276 0,311 0,346 0,381 0,416 0,451 0,486 0,521 8, ,076 0,096 0,116 0,136 0,156 0,196 0,220 0,248 0,316 0,356 0,396 0,436 0,476 0,516 0,556 0,596 8, ,085 0,108 0,130 0,153 0,175 0,220 0,247 0,279 0,355 0,400 0,445 0,490 0,535 0,580 0,625 0,670 6, ,104 0,132 0,159 0,187 0,214 0,269 0,302 0,341 0,434 0,489 0,544 0,599 0,654 0,709 0,764 0,819 5, ,123 0,156 0,188 0,221 0,253 0,318 0,357 0,403 0,513 0,578 0,643 0,708 0,773 0,838 0,903 x 5, ,142 0,180 0,217 0,255 0,292 0,367 0,412 0,465 0,592 0,667 0,742 0,817 0,892 x x x 4, ,161 0,204 0,246 0,289 0,331 0,416 0,467 0,527 0,671 0,756 0,841 0,926 x x x x 4, ,180 0,228 0,275 0,323 0,370 0,465 0,522 0,589 0,750 0,845 0,940 x x x x x Opory przepływu klap typu VD370 w zależności od f 1 i w :

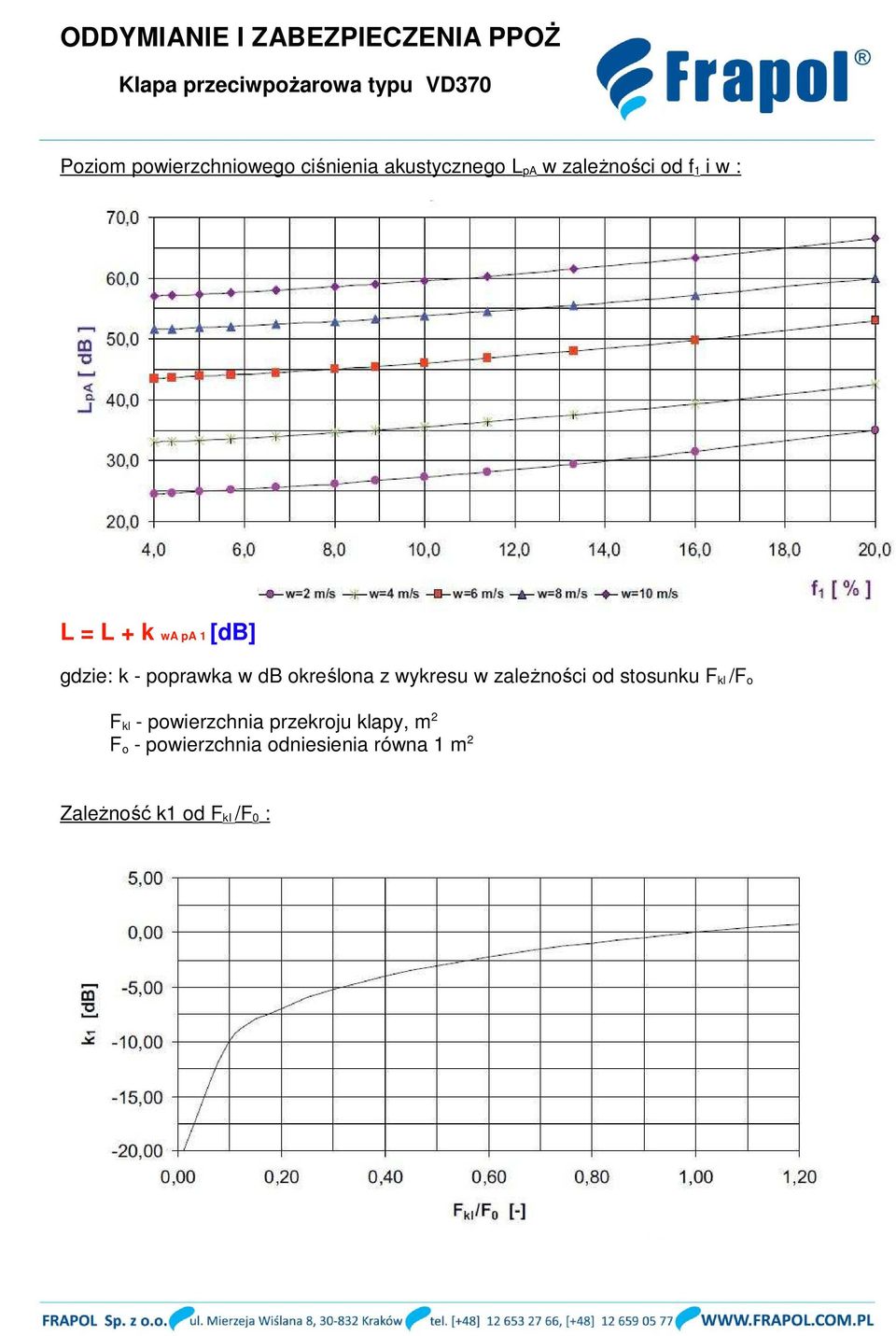

14 Poziom powierzchniowego ciśnienia akustycznego L pa w zależności od f 1 i w : L = L + k wa pa 1 [db] gdzie: k - poprawka w db określona z wykresu w zależności od stosunku F kl /F o F kl - powierzchnia przekroju klapy, m 2 F o - powierzchnia odniesienia równa 1 m 2 Zależność k1 od F ki /F 0 :

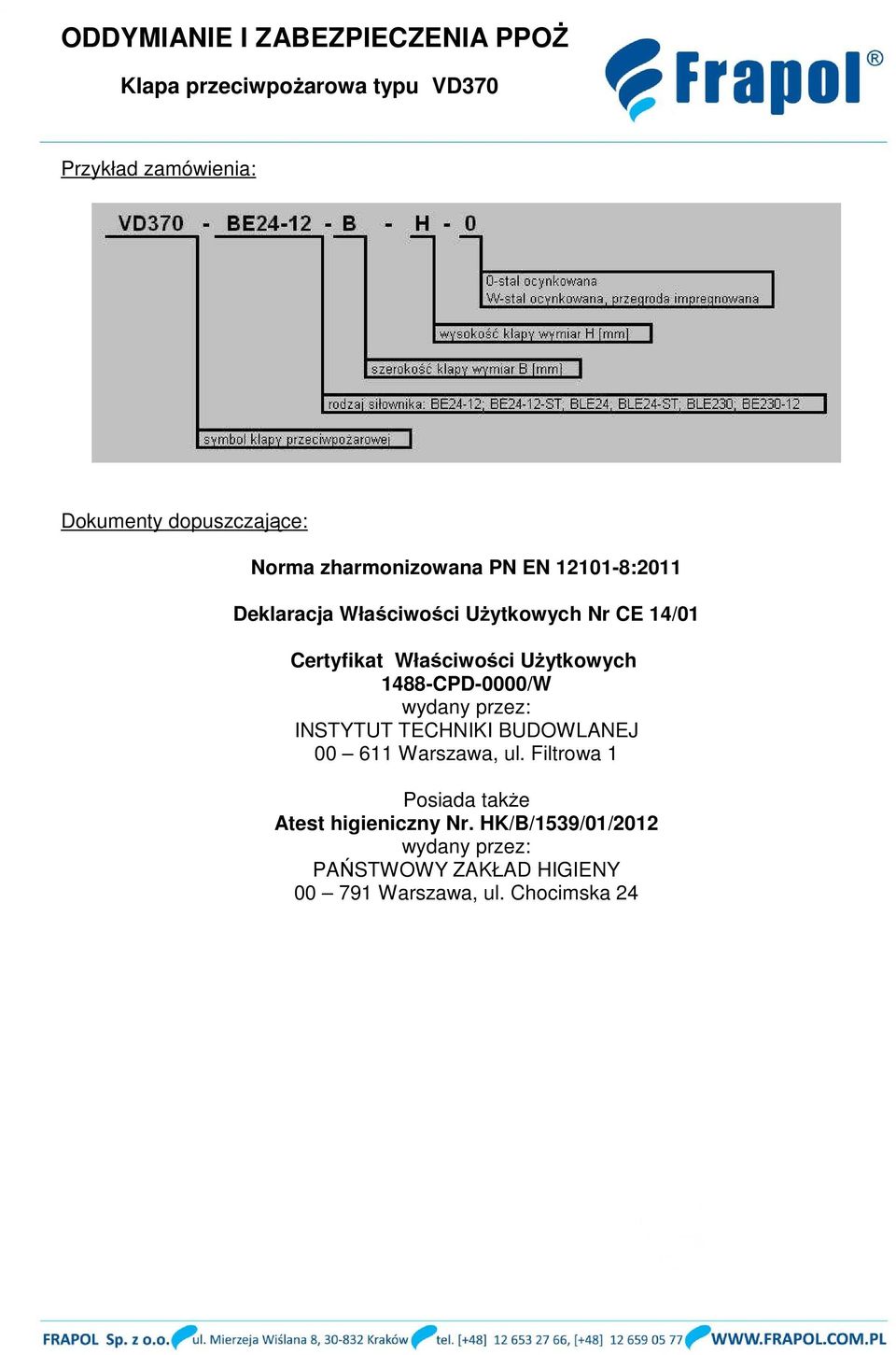

15 Przykład zamówienia: Dokumenty dopuszczające: Norma zharmonizowana PN EN :2011 Deklaracja Właściwości Użytkowych Nr CE 14/01 Certyfikat Właściwości Użytkowych 1488-CPD-0000/W wydany przez: INSTYTUT TECHNIKI BUDOWLANEJ Warszawa, ul. Filtrowa 1 Posiada także Atest higieniczny Nr. HK/B/1539/01/2012 wydany przez: PAŃSTWOWY ZAKŁAD HIGIENY Warszawa, ul. Chocimska 24
