1 Poradnik Osuszacze 2003

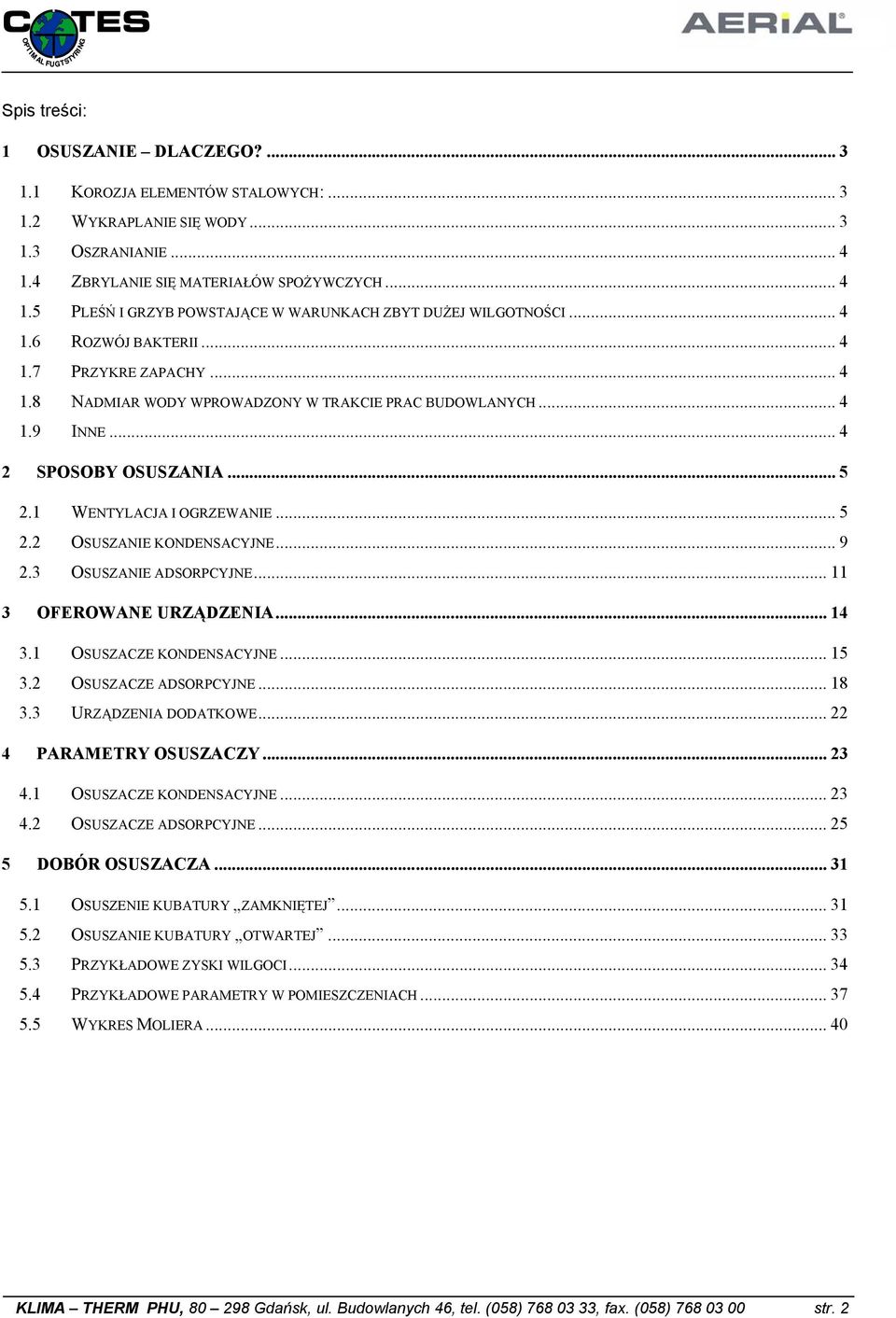

2 Spis treści: 1 OSUSZANIE DLACZEGO? KOROZJA ELEMENTÓW STALOWYCH: WYKRAPLANIE SIĘ WODY OSZRANIANIE ZBRYLANIE SIĘ MATERIAŁÓW SPOŻYWCZYCH PLEŚŃ I GRZYB POWSTAJĄCE W WARUNKACH ZBYT DUŻEJ WILGOTNOŚCI ROZWÓJ BAKTERII PRZYKRE ZAPACHY NADMIAR WODY WPROWADZONY W TRAKCIE PRAC BUDOWLANYCH INNE SPOSOBY OSUSZANIA WENTYLACJA I OGRZEWANIE OSUSZANIE KONDENSACYJNE OSUSZANIE ADSORPCYJNE OFEROWANE URZĄDZENIA OSUSZACZE KONDENSACYJNE OSUSZACZE ADSORPCYJNE URZĄDZENIA DODATKOWE PARAMETRY OSUSZACZY OSUSZACZE KONDENSACYJNE OSUSZACZE ADSORPCYJNE DOBÓR OSUSZACZA OSUSZENIE KUBATURY ZAMKNIĘTEJ OSUSZANIE KUBATURY OTWARTEJ PRZYKŁADOWE ZYSKI WILGOCI PRZYKŁADOWE PARAMETRY W POMIESZCZENIACH WYKRES MOLIERA KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 2

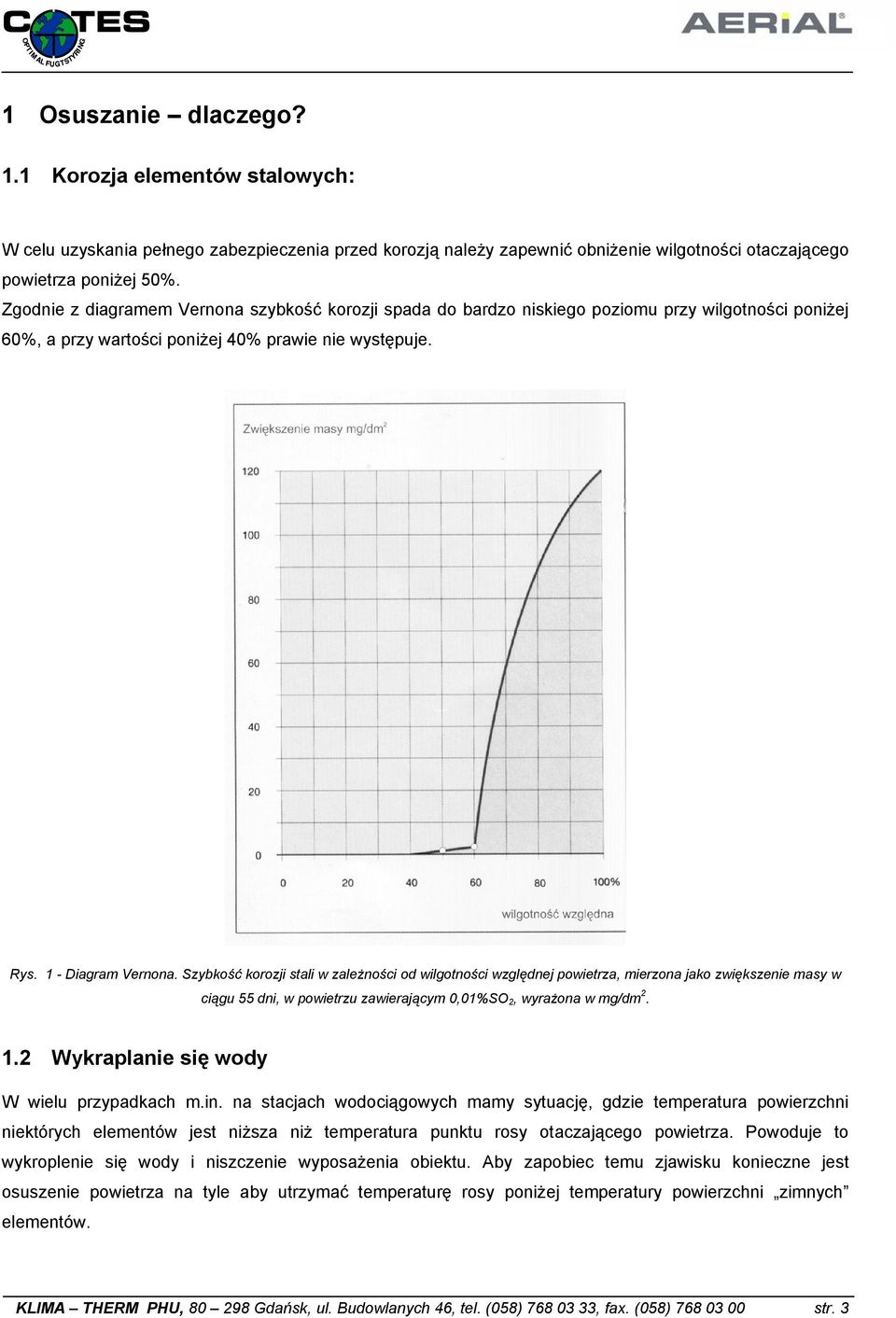

3 1 Osuszanie dlaczego? 1.1 Korozja elementów stalowych: W celu uzyskania pełnego zabezpieczenia przed korozją należy zapewnić obniżenie wilgotności otaczającego powietrza poniżej 50%. Zgodnie z diagramem Vernona szybkość korozji spada do bardzo niskiego poziomu przy wilgotności poniżej 60%, a przy wartości poniżej 40% prawie nie występuje. Rys. 1 - Diagram Vernona. Szybkość korozji stali w zależności od wilgotności względnej powietrza, mierzona jako zwiększenie masy w ciągu 55 dni, w powietrzu zawierającym 0,01%SO 2, wyrażona w mg/dm Wykraplanie się wody W wielu przypadkach m.in. na stacjach wodociągowych mamy sytuację, gdzie temperatura powierzchni niektórych elementów jest niższa niż temperatura punktu rosy otaczającego powietrza. Powoduje to wykroplenie się wody i niszczenie wyposażenia obiektu. Aby zapobiec temu zjawisku konieczne jest osuszenie powietrza na tyle aby utrzymać temperaturę rosy poniżej temperatury powierzchni zimnych elementów. KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 3

4 1.3 Oszranianie Podobnie jak w przypadku wykraplania zjawisko to występuje, gdy temperatura powierzchni elementów jest niższa niż temperatura punktu rosy a dodatkowo jest niższa od zera, czyli temperatury zamarzania. Powoduje to powstawanie lodu na powierzchniach (np. w chłodniach przyczynia się do spadku wydajności chłodniczej, stwarzając jednocześnie zagrożenie związane z możliwością poślizgnięcia się na zalodzonych rampach załadowczych). Również w tym przypadku konieczne jest osuszenie powietrza na tyle aby utrzymać temperaturę rosy poniżej temperatury powierzchni zimnych elementów. Niskie temperatury powodują jednak, że bezwzględna zawartość wody w powietrzu musi być utrzymana na bardzo niskim poziomie, co zawęża urządzenia możliwe do zastosowania. 1.4 Zbrylanie się materiałów Duża cześć spośród produktów spożywczych, środki farmaceutyczne oraz wiele innych substancji, aby mogły pozostać w stanie sypkim lub suchym muszą mieć zapewnione odpowiednie warunki wilgotnościowe, kiedy to nie będzie przekraczana określona wilgotność względna. Większość produktów higroskopijnych nie pochłania wilgoci przy powietrzu o wilgotności poniżej 50%, jednak niektóre wymagają parametrów poniżej 15%. 1.5 Pleśń i grzyb powstające w warunkach zbyt dużej wilgotności Wilgoć, z reguły powyżej 70%, powoduje powstawanie pleśni i sprzyja rozwojowi grzyba. Zjawisko to występuje bardzo często przy zbyt szczelnych pomieszczeniach, w których nie ma odpowiedniej wymiany powietrza, jednak związane jest to przede wszystkim ze zbyt wysokim poziomem wilgotności względnej. 1.6 Rozwój bakterii Bakterie do swojego rozwoju i podtrzymania procesów życiowych potrzebują wilgoci. Wilgoć jest zawsze zawarta we wszelkich produktach. Aby zahamować rozwój bakterii, w większości wypadków wystarczy utrzymać poziom wilgotności na poziomie poniżej 50%. 1.7 Przykre zapachy Przykre zapachy związane są głównie z rozwojem różnego rodzaju bakterii, grzybów. Zatem zgodnie z tym, co wcześniej wspomniano, aby zapewnić brak przykrego zapachu należy utrzymać wilgotność poniżej 50%. 1.8 Nadmiar wody wprowadzony w trakcie prac budowlanych W procesie budowlanym większa cześć użytych materiałów zawiera spore ilości wody, które należy usunąć, aby kontynuować dalsze prace. Przykładowo z 1m 2 betonu należy usunąć ok. 0.1litra wody na dobę. 1.9 Inne KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 4

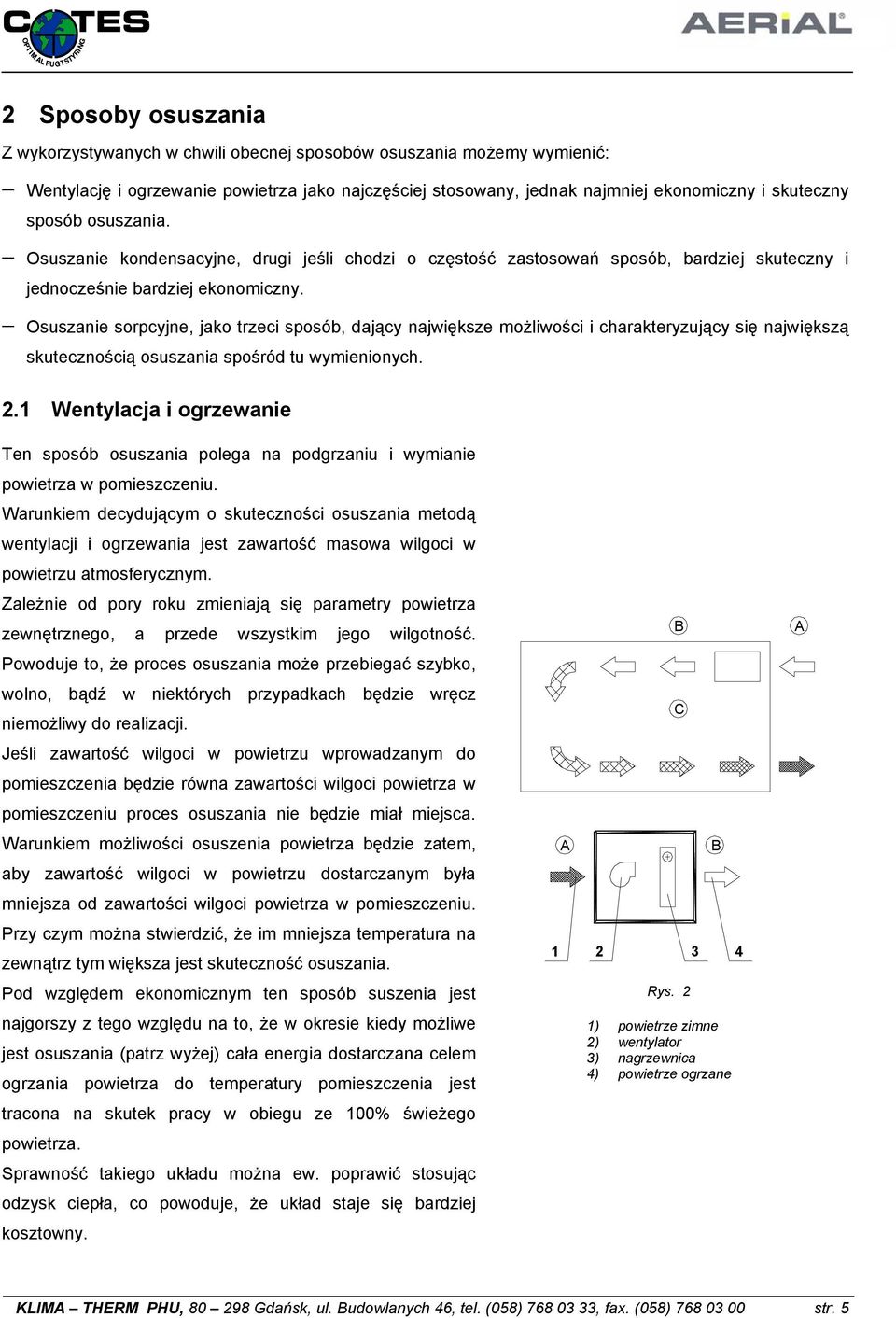

5 2 Sposoby osuszania Z wykorzystywanych w chwili obecnej sposobów osuszania możemy wymienić: Wentylację i ogrzewanie powietrza jako najczęściej stosowany, jednak najmniej ekonomiczny i skuteczny sposób osuszania. Osuszanie kondensacyjne, drugi jeśli chodzi o częstość zastosowań sposób, bardziej skuteczny i jednocześnie bardziej ekonomiczny. Osuszanie sorpcyjne, jako trzeci sposób, dający największe możliwości i charakteryzujący się największą skutecznością osuszania spośród tu wymienionych. 2.1 Wentylacja i ogrzewanie Ten sposób osuszania polega na podgrzaniu i wymianie powietrza w pomieszczeniu. Warunkiem decydującym o skuteczności osuszania metodą wentylacji i ogrzewania jest zawartość masowa wilgoci w powietrzu atmosferycznym. Zależnie od pory roku zmieniają się parametry powietrza zewnętrznego, a przede wszystkim jego wilgotność. Powoduje to, że proces osuszania może przebiegać szybko, wolno, bądź w niektórych przypadkach będzie wręcz niemożliwy do realizacji. Jeśli zawartość wilgoci w powietrzu wprowadzanym do pomieszczenia będzie równa zawartości wilgoci powietrza w pomieszczeniu proces osuszania nie będzie miał miejsca. Warunkiem możliwości osuszenia powietrza będzie zatem, aby zawartość wilgoci w powietrzu dostarczanym była mniejsza od zawartości wilgoci powietrza w pomieszczeniu. Przy czym można stwierdzić, że im mniejsza temperatura na zewnątrz tym większa jest skuteczność osuszania. Pod względem ekonomicznym ten sposób suszenia jest najgorszy z tego względu na to, że w okresie kiedy możliwe jest osuszania (patrz wyżej) cała energia dostarczana celem ogrzania powietrza do temperatury pomieszczenia jest tracona na skutek pracy w obiegu ze 100% świeżego powietrza. Sprawność takiego układu można ew. poprawić stosując odzysk ciepła, co powoduje, że układ staje się bardziej kosztowny. A 1 2 B C Rys. 2 3 B 1) powietrze zimne 2) wentylator 3) nagrzewnica 4) powietrze ogrzane 4 A KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 5

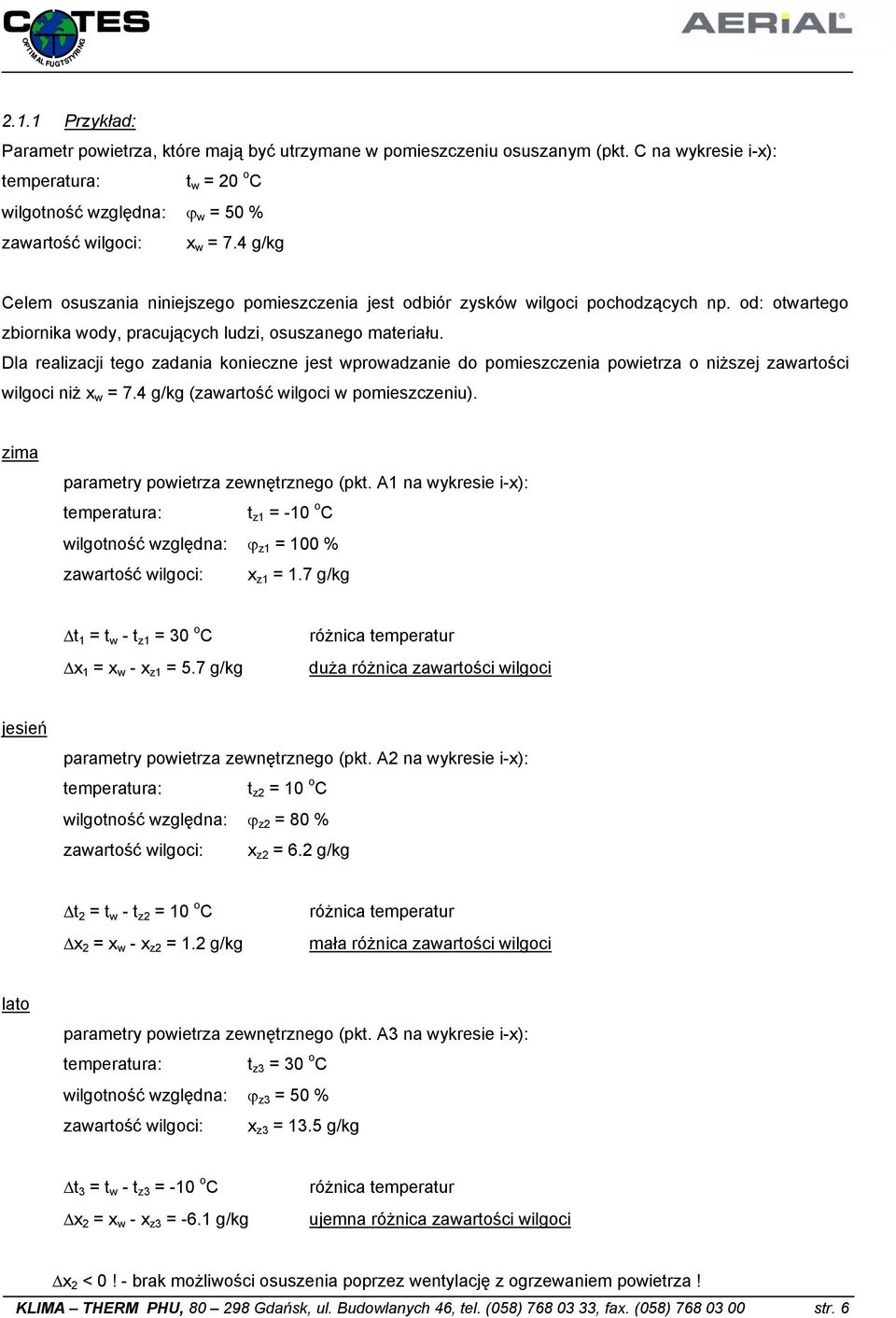

6 2.1.1 Przykład: Parametr powietrza, które mają być utrzymane w pomieszczeniu osuszanym (pkt. C na wykresie i-x): temperatura: t w = 20 o C wilgotność względna: ϕ w = 50 % zawartość wilgoci: x w = 7.4 g/kg Celem osuszania niniejszego pomieszczenia jest odbiór zysków wilgoci pochodzących np. od: otwartego zbiornika wody, pracujących ludzi, osuszanego materiału. Dla realizacji tego zadania konieczne jest wprowadzanie do pomieszczenia powietrza o niższej zawartości wilgoci niż x w = 7.4 g/kg (zawartość wilgoci w pomieszczeniu). zima parametry powietrza zewnętrznego (pkt. A1 na wykresie i-x): temperatura: t z1 = -10 o C wilgotność względna: ϕ z1 = 100 % zawartość wilgoci: x z1 = 1.7 g/kg t 1 = t w - t z1 = 30 o C x 1 = x w - x z1 = 5.7 g/kg różnica temperatur duża różnica zawartości wilgoci jesień parametry powietrza zewnętrznego (pkt. A2 na wykresie i-x): temperatura: t z2 = 10 o C wilgotność względna: ϕ z2 = 80 % zawartość wilgoci: x z2 = 6.2 g/kg t 2 = t w - t z2 = 10 o C x 2 = x w - x z2 = 1.2 g/kg różnica temperatur mała różnica zawartości wilgoci lato parametry powietrza zewnętrznego (pkt. A3 na wykresie i-x): temperatura: t z3 = 30 o C wilgotność względna: ϕ z3 = 50 % zawartość wilgoci: x z3 = 13.5 g/kg t 3 = t w - t z3 = -10 o C x 2 = x w - x z3 = -6.1 g/kg różnica temperatur ujemna różnica zawartości wilgoci x 2 < 0! - brak możliwości osuszenia poprzez wentylację z ogrzewaniem powietrza! KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 6

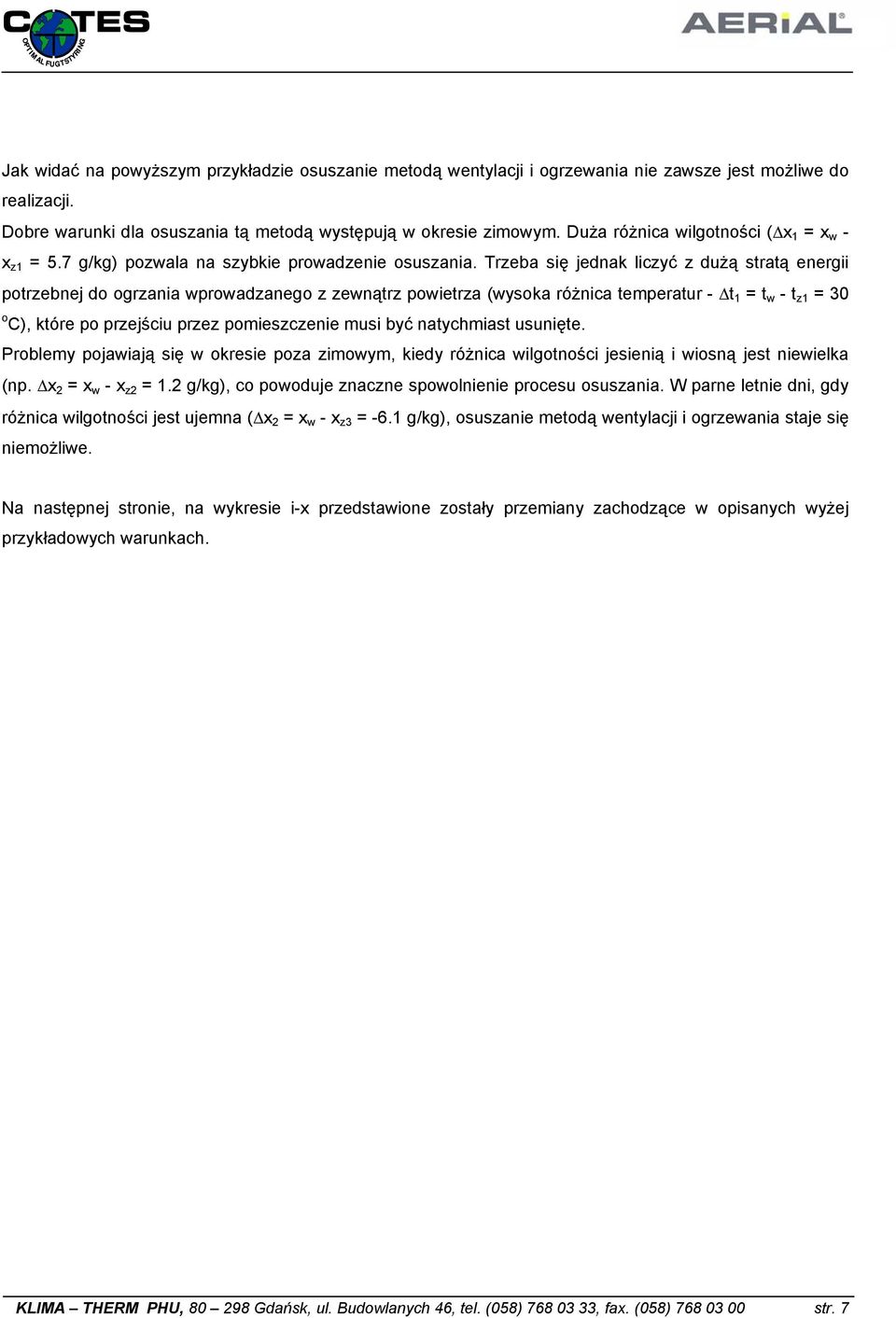

7 Jak widać na powyższym przykładzie osuszanie metodą wentylacji i ogrzewania nie zawsze jest możliwe do realizacji. Dobre warunki dla osuszania tą metodą występują w okresie zimowym. Duża różnica wilgotności ( x 1 = x w - x z1 = 5.7 g/kg) pozwala na szybkie prowadzenie osuszania. Trzeba się jednak liczyć z dużą stratą energii potrzebnej do ogrzania wprowadzanego z zewnątrz powietrza (wysoka różnica temperatur - t 1 = t w - t z1 = 30 o C), które po przejściu przez pomieszczenie musi być natychmiast usunięte. Problemy pojawiają się w okresie poza zimowym, kiedy różnica wilgotności jesienią i wiosną jest niewielka (np. x 2 = x w - x z2 = 1.2 g/kg), co powoduje znaczne spowolnienie procesu osuszania. W parne letnie dni, gdy różnica wilgotności jest ujemna ( x 2 = x w - x z3 = -6.1 g/kg), osuszanie metodą wentylacji i ogrzewania staje się niemożliwe. Na następnej stronie, na wykresie i-x przedstawione zostały przemiany zachodzące w opisanych wyżej przykładowych warunkach. KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 7

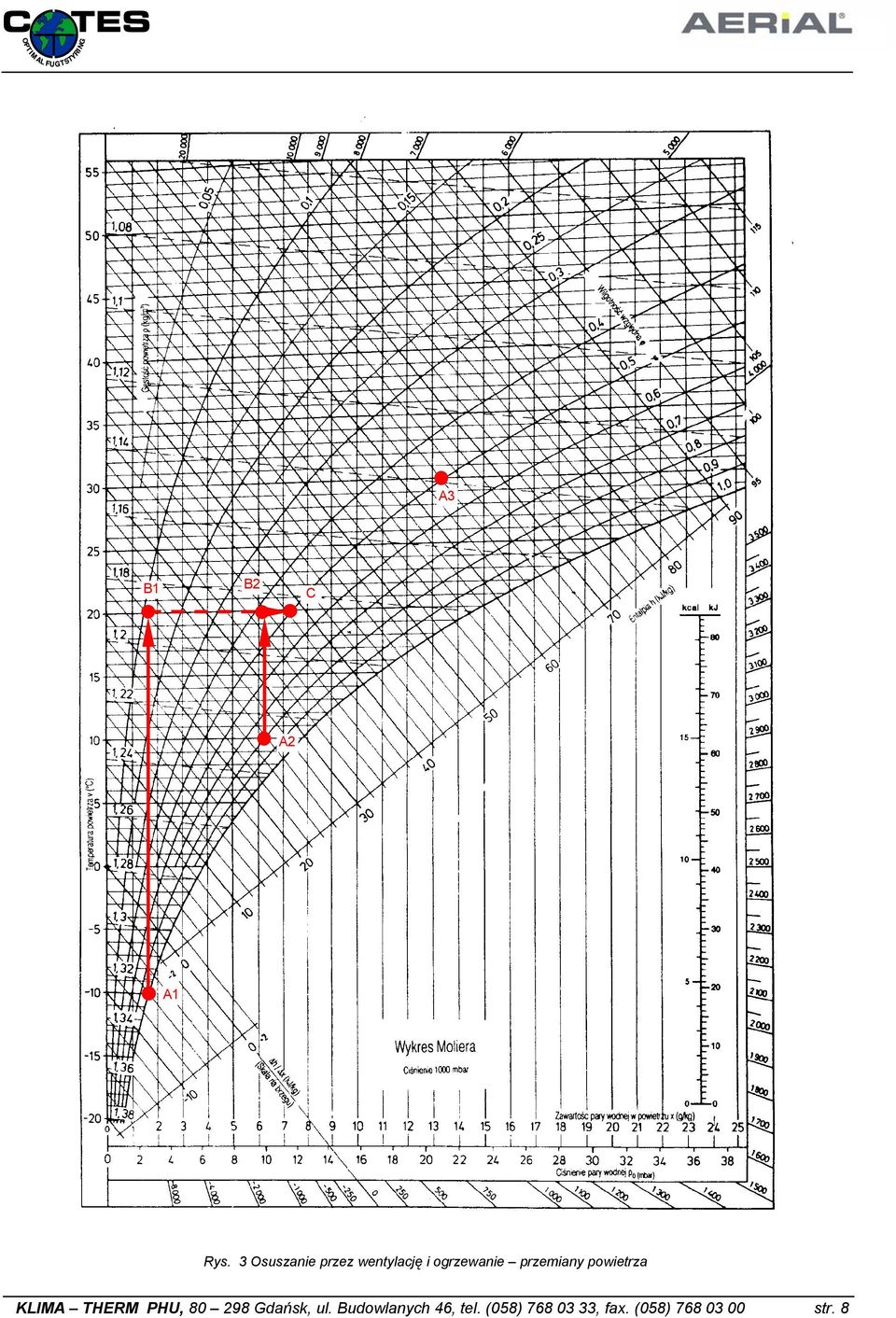

8 A3 B1 B2 C A2 A1 Rys. 3 Osuszanie przez wentylację i ogrzewanie przemiany powietrza KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 8

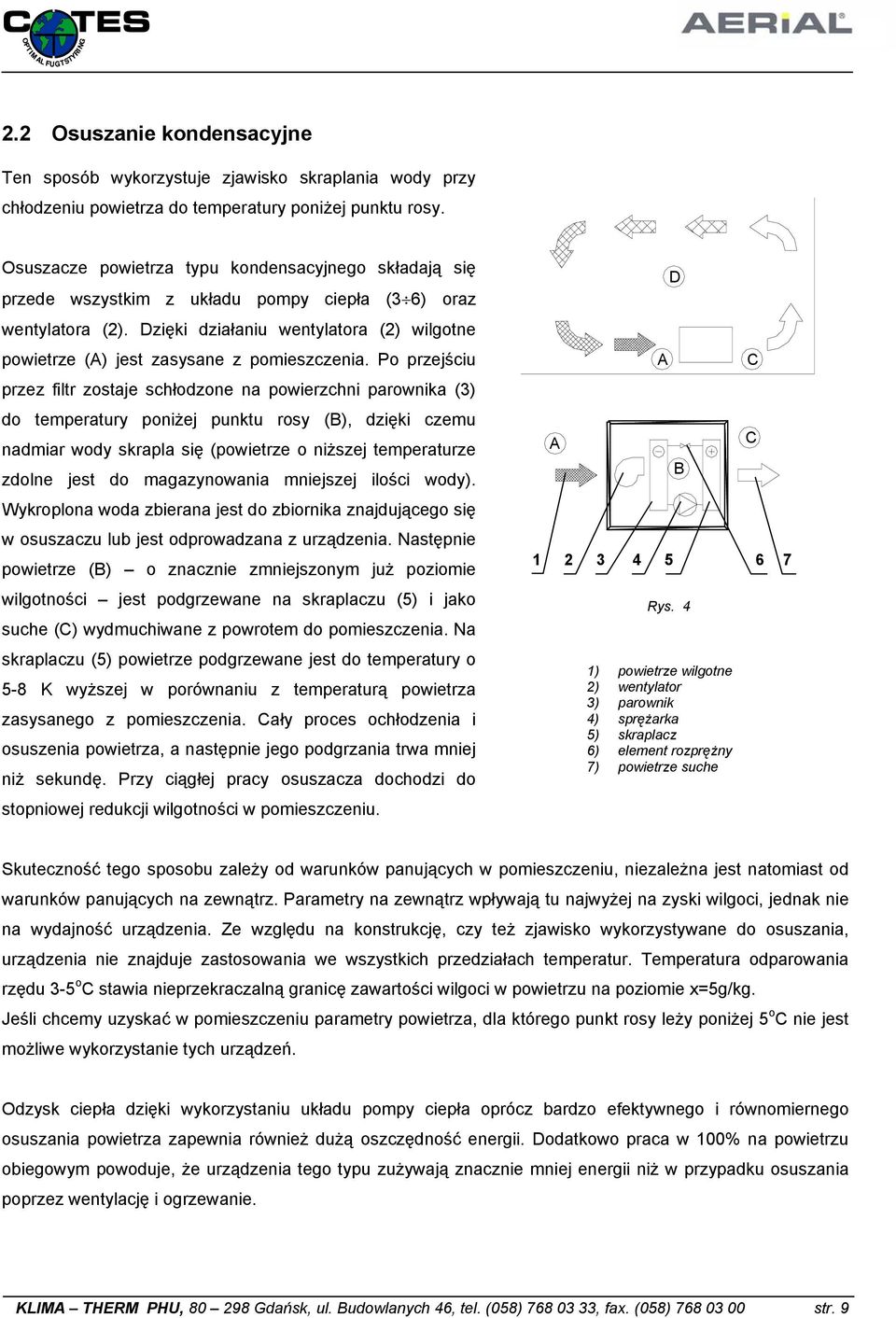

9 2.2 Osuszanie kondensacyjne Ten sposób wykorzystuje zjawisko skraplania wody przy chłodzeniu powietrza do temperatury poniżej punktu rosy. Osuszacze powietrza typu kondensacyjnego składają się przede wszystkim z układu pompy ciepła (3 6) oraz wentylatora (2). Dzięki działaniu wentylatora (2) wilgotne powietrze (A) jest zasysane z pomieszczenia. Po przejściu przez filtr zostaje schłodzone na powierzchni parownika (3) do temperatury poniżej punktu rosy (B), dzięki czemu nadmiar wody skrapla się (powietrze o niższej temperaturze zdolne jest do magazynowania mniejszej ilości wody). Wykroplona woda zbierana jest do zbiornika znajdującego się w osuszaczu lub jest odprowadzana z urządzenia. Następnie powietrze (B) o znacznie zmniejszonym już poziomie wilgotności jest podgrzewane na skraplaczu (5) i jako suche (C) wydmuchiwane z powrotem do pomieszczenia. Na skraplaczu (5) powietrze podgrzewane jest do temperatury o 5-8 K wyższej w porównaniu z temperaturą powietrza zasysanego z pomieszczenia. Cały proces ochłodzenia i osuszenia powietrza, a następnie jego podgrzania trwa mniej niż sekundę. Przy ciągłej pracy osuszacza dochodzi do stopniowej redukcji wilgotności w pomieszczeniu. A A D B Rys. 4 1) powietrze wilgotne 2) wentylator 3) parownik 4) sprężarka 5) skraplacz 6) element rozprężny 7) powietrze suche C C 7 Skuteczność tego sposobu zależy od warunków panujących w pomieszczeniu, niezależna jest natomiast od warunków panujących na zewnątrz. Parametry na zewnątrz wpływają tu najwyżej na zyski wilgoci, jednak nie na wydajność urządzenia. Ze względu na konstrukcję, czy też zjawisko wykorzystywane do osuszania, urządzenia nie znajduje zastosowania we wszystkich przedziałach temperatur. Temperatura odparowania rzędu 3-5 o C stawia nieprzekraczalną granicę zawartości wilgoci w powietrzu na poziomie x=5g/kg. Jeśli chcemy uzyskać w pomieszczeniu parametry powietrza, dla którego punkt rosy leży poniżej 5 o C nie jest możliwe wykorzystanie tych urządzeń. Odzysk ciepła dzięki wykorzystaniu układu pompy ciepła oprócz bardzo efektywnego i równomiernego osuszania powietrza zapewnia również dużą oszczędność energii. Dodatkowo praca w 100% na powietrzu obiegowym powoduje, że urządzenia tego typu zużywają znacznie mniej energii niż w przypadku osuszania poprzez wentylację i ogrzewanie. KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 9

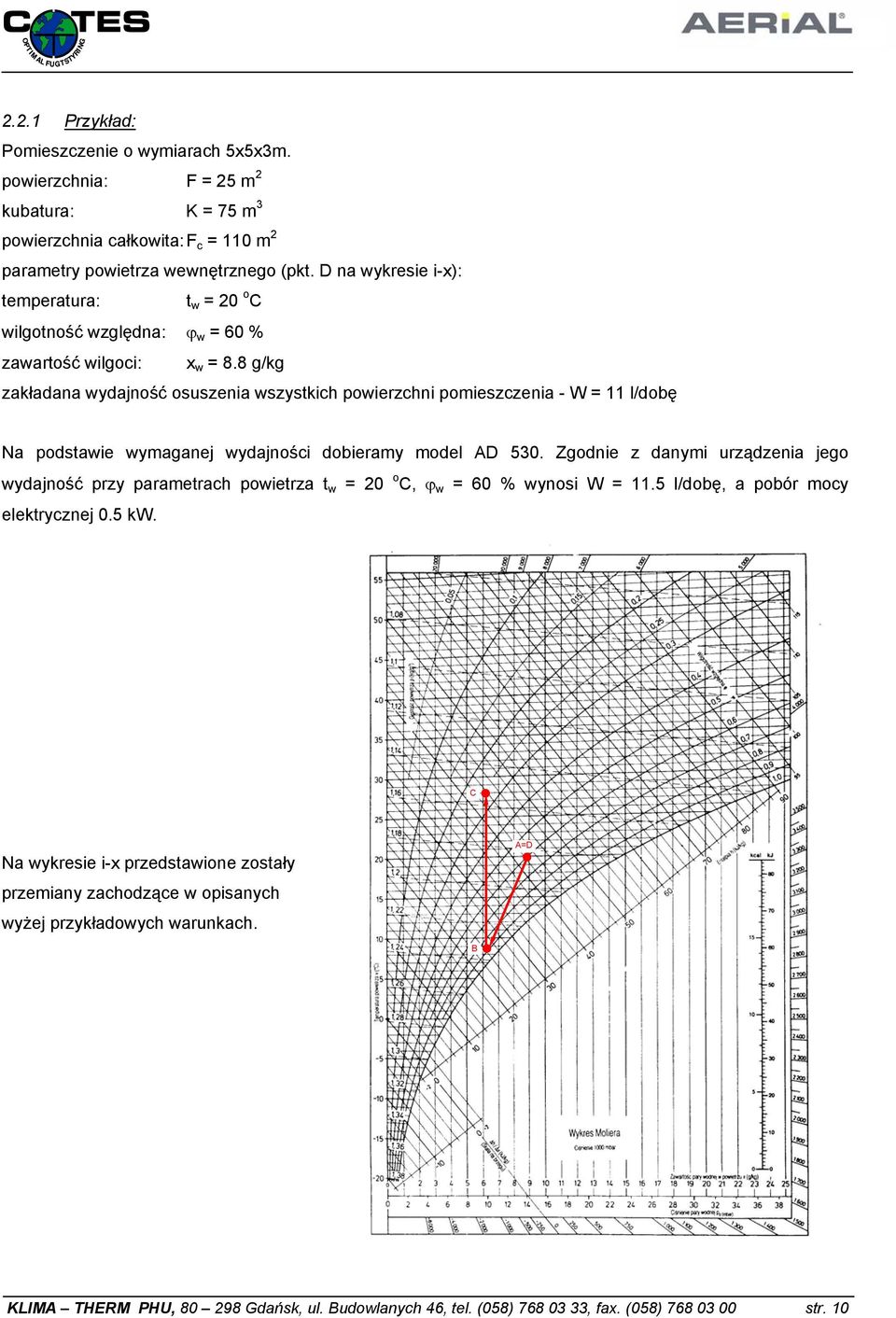

10 2.2.1 Przykład: Pomieszczenie o wymiarach 5x5x3m. powierzchnia: F = 25 m 2 kubatura: K = 75 m 3 powierzchnia całkowita: F c = 110 m 2 parametry powietrza wewnętrznego (pkt. D na wykresie i-x): temperatura: t w = 20 o C wilgotność względna: ϕ w = 60 % zawartość wilgoci: x w = 8.8 g/kg zakładana wydajność osuszenia wszystkich powierzchni pomieszczenia - W = 11 l/dobę Na podstawie wymaganej wydajności dobieramy model AD 530. Zgodnie z danymi urządzenia jego wydajność przy parametrach powietrza t w = 20 o C, ϕ w = 60 % wynosi W = 11.5 l/dobę, a pobór mocy elektrycznej 0.5 kw. C Na wykresie i-x przedstawione zostały przemiany zachodzące w opisanych wyżej przykładowych warunkach. A=D B KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 10

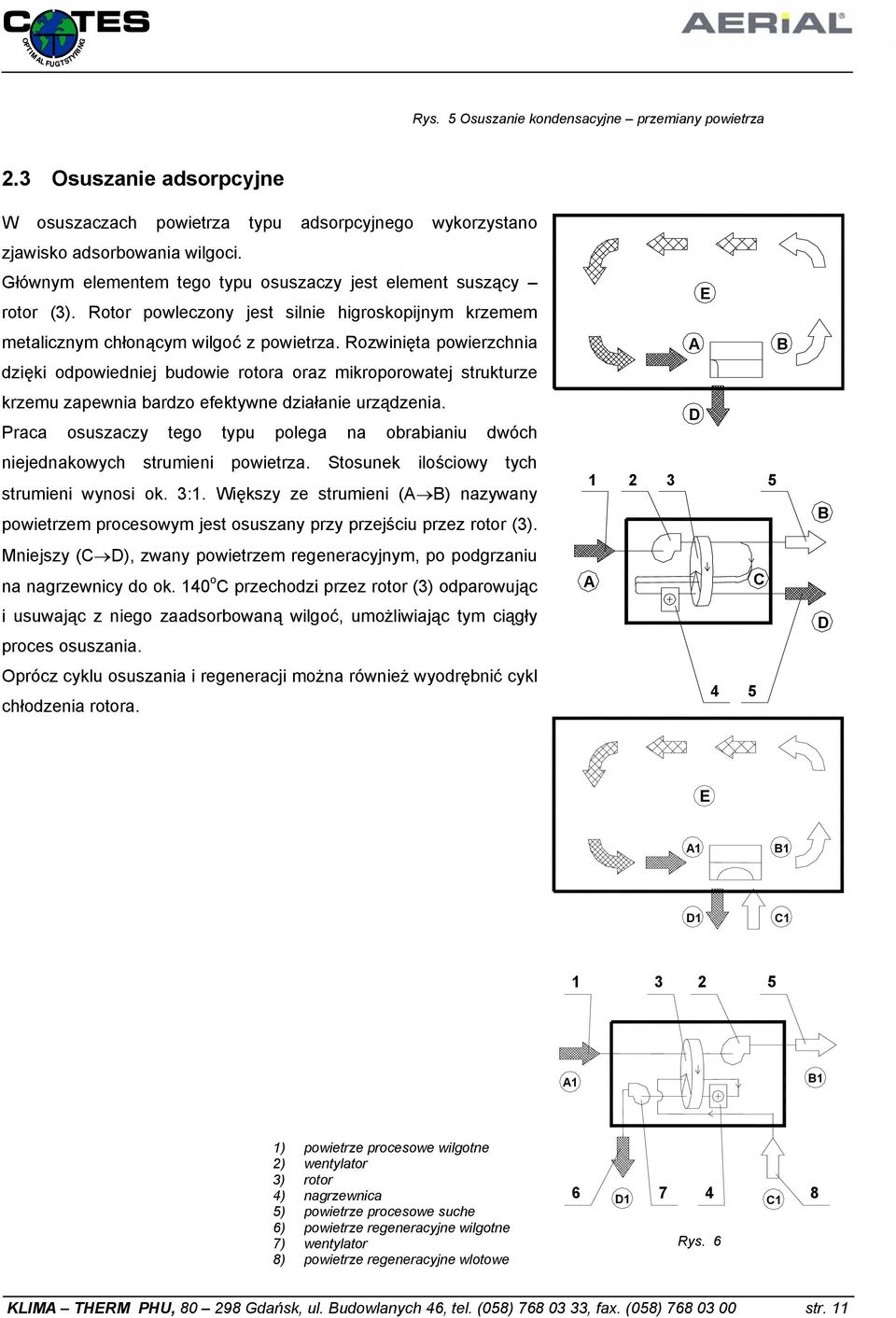

11 Rys. 5 Osuszanie kondensacyjne przemiany powietrza 2.3 Osuszanie adsorpcyjne W osuszaczach powietrza typu adsorpcyjnego wykorzystano zjawisko adsorbowania wilgoci. Głównym elementem tego typu osuszaczy jest element suszący rotor (3). Rotor powleczony jest silnie higroskopijnym krzemem E metalicznym chłonącym wilgoć z powietrza. Rozwinięta powierzchnia A B dzięki odpowiedniej budowie rotora oraz mikroporowatej strukturze krzemu zapewnia bardzo efektywne działanie urządzenia. Praca osuszaczy tego typu polega na obrabianiu dwóch D niejednakowych strumieni powietrza. Stosunek ilościowy tych strumieni wynosi ok. 3:1. Większy ze strumieni (A B) nazywany powietrzem procesowym jest osuszany przy przejściu przez rotor (3) B Mniejszy (C D), zwany powietrzem regeneracyjnym, po podgrzaniu na nagrzewnicy do ok. 140 o C przechodzi przez rotor (3) odparowując A C i usuwając z niego zaadsorbowaną wilgoć, umożliwiając tym ciągły proces osuszania. D Oprócz cyklu osuszania i regeneracji można również wyodrębnić cykl chłodzenia rotora. 4 5 E A1 B1 D1 C A1 B1 1) powietrze procesowe wilgotne 2) wentylator 3) rotor 4) nagrzewnica 5) powietrze procesowe suche 6) powietrze regeneracyjne wilgotne 7) wentylator 8) powietrze regeneracyjne wlotowe 6 D Rys. 6 C1 KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 11

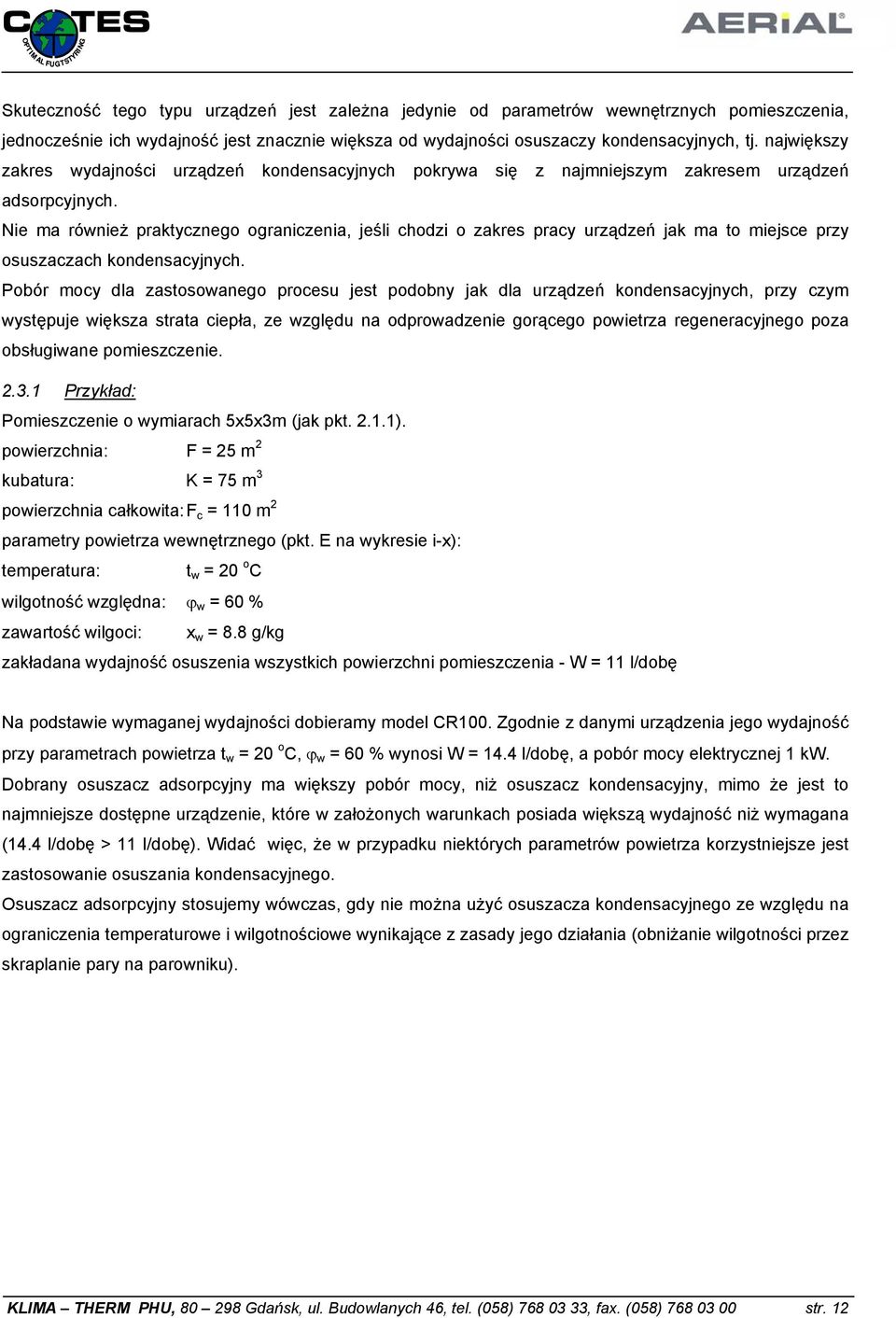

12 Skuteczność tego typu urządzeń jest zależna jedynie od parametrów wewnętrznych pomieszczenia, jednocześnie ich wydajność jest znacznie większa od wydajności osuszaczy kondensacyjnych, tj. największy zakres wydajności urządzeń kondensacyjnych pokrywa się z najmniejszym zakresem urządzeń adsorpcyjnych. Nie ma również praktycznego ograniczenia, jeśli chodzi o zakres pracy urządzeń jak ma to miejsce przy osuszaczach kondensacyjnych. Pobór mocy dla zastosowanego procesu jest podobny jak dla urządzeń kondensacyjnych, przy czym występuje większa strata ciepła, ze względu na odprowadzenie gorącego powietrza regeneracyjnego poza obsługiwane pomieszczenie Przykład: Pomieszczenie o wymiarach 5x5x3m (jak pkt ). powierzchnia: F = 25 m 2 kubatura: K = 75 m 3 powierzchnia całkowita: F c = 110 m 2 parametry powietrza wewnętrznego (pkt. E na wykresie i-x): temperatura: t w = 20 o C wilgotność względna: ϕ w = 60 % zawartość wilgoci: x w = 8.8 g/kg zakładana wydajność osuszenia wszystkich powierzchni pomieszczenia - W = 11 l/dobę Na podstawie wymaganej wydajności dobieramy model CR100. Zgodnie z danymi urządzenia jego wydajność przy parametrach powietrza t w = 20 o C, ϕ w = 60 % wynosi W = 14.4 l/dobę, a pobór mocy elektrycznej 1 kw. Dobrany osuszacz adsorpcyjny ma większy pobór mocy, niż osuszacz kondensacyjny, mimo że jest to najmniejsze dostępne urządzenie, które w założonych warunkach posiada większą wydajność niż wymagana (14.4 l/dobę > 11 l/dobę). Widać więc, że w przypadku niektórych parametrów powietrza korzystniejsze jest zastosowanie osuszania kondensacyjnego. Osuszacz adsorpcyjny stosujemy wówczas, gdy nie można użyć osuszacza kondensacyjnego ze względu na ograniczenia temperaturowe i wilgotnościowe wynikające z zasady jego działania (obniżanie wilgotności przez skraplanie pary na parowniku). KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 12

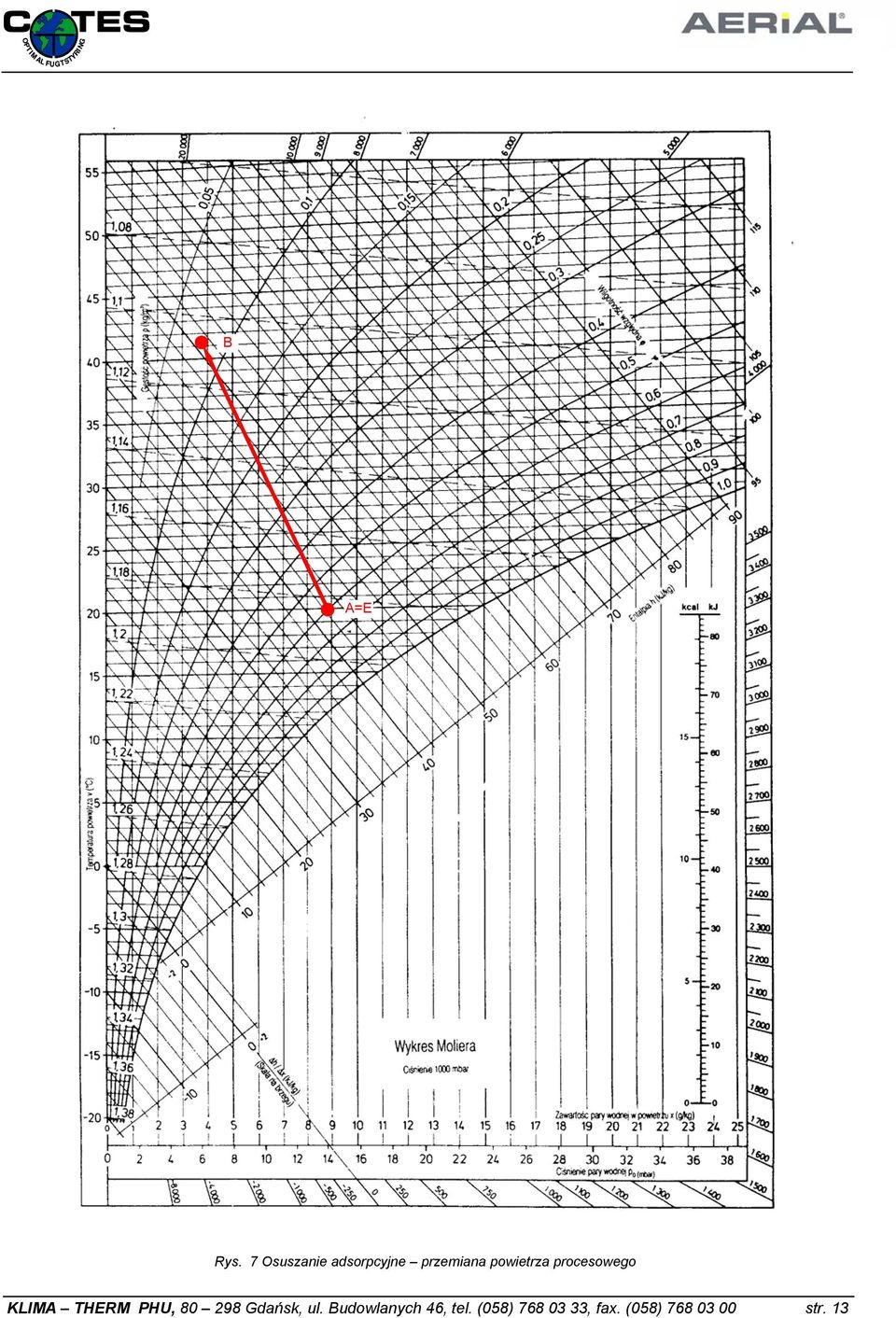

13 B A=E Rys. 7 Osuszanie adsorpcyjne przemiana powietrza procesowego KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 13

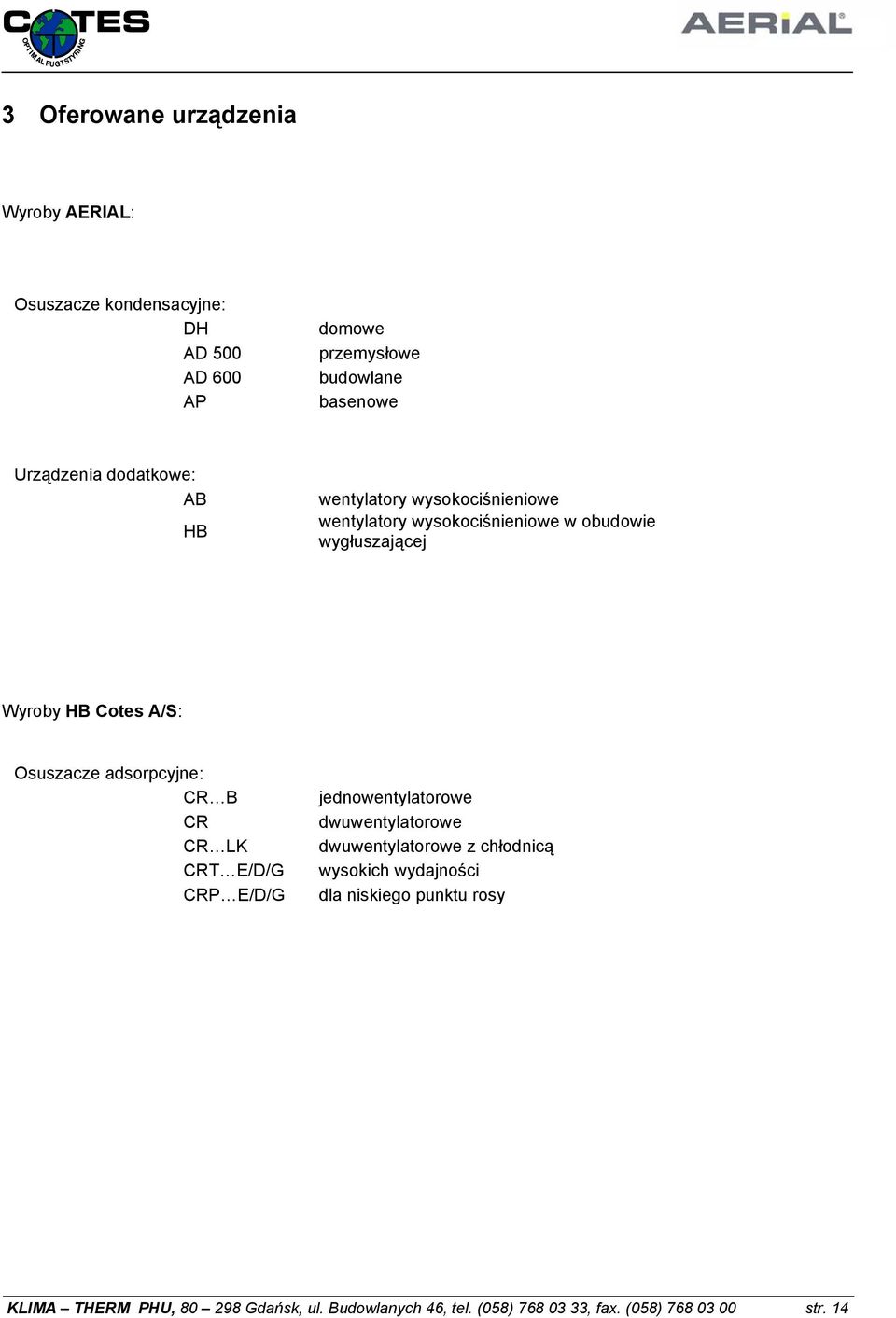

14 3 Oferowane urządzenia Wyroby AERIAL: Osuszacze kondensacyjne: DH AD 500 AD 600 AP domowe przemysłowe budowlane basenowe Urządzenia dodatkowe: AB HB wentylatory wysokociśnieniowe wentylatory wysokociśnieniowe w obudowie wygłuszającej Wyroby HB Cotes A/S: Osuszacze adsorpcyjne: CR B CR CR LK CRT E/D/G CRP E/D/G jednowentylatorowe dwuwentylatorowe dwuwentylatorowe z chłodnicą wysokich wydajności dla niskiego punktu rosy KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 14

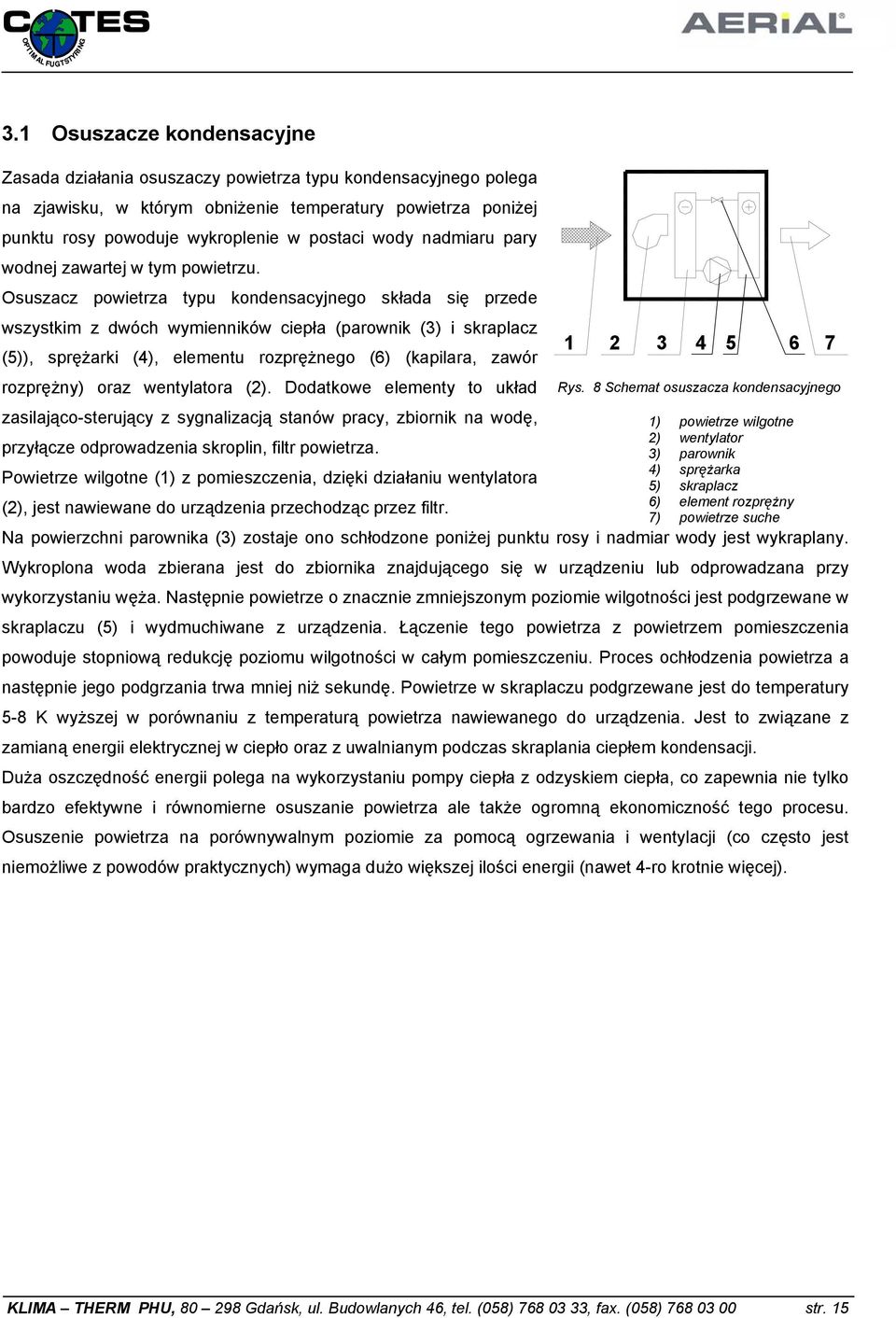

15 3.1 Osuszacze kondensacyjne Zasada działania osuszaczy powietrza typu kondensacyjnego polega na zjawisku, w którym obniżenie temperatury powietrza poniżej punktu rosy powoduje wykroplenie w postaci wody nadmiaru pary wodnej zawartej w tym powietrzu. Osuszacz powietrza typu kondensacyjnego składa się przede wszystkim z dwóch wymienników ciepła (parownik (3) i skraplacz (5)), sprężarki (4), elementu rozprężnego (6) (kapilara, zawór rozprężny) oraz wentylatora (2). Dodatkowe elementy to układ zasilająco-sterujący z sygnalizacją stanów pracy, zbiornik na wodę, przyłącze odprowadzenia skroplin, filtr powietrza. Powietrze wilgotne (1) z pomieszczenia, dzięki działaniu wentylatora (2), jest nawiewane do urządzenia przechodząc przez filtr Rys. 8 Schemat osuszacza kondensacyjnego 1) powietrze wilgotne 2) wentylator 3) parownik 4) sprężarka 5) skraplacz 6) element rozprężny 7) powietrze suche Na powierzchni parownika (3) zostaje ono schłodzone poniżej punktu rosy i nadmiar wody jest wykraplany. Wykroplona woda zbierana jest do zbiornika znajdującego się w urządzeniu lub odprowadzana przy wykorzystaniu węża. Następnie powietrze o znacznie zmniejszonym poziomie wilgotności jest podgrzewane w skraplaczu (5) i wydmuchiwane z urządzenia. Łączenie tego powietrza z powietrzem pomieszczenia powoduje stopniową redukcję poziomu wilgotności w całym pomieszczeniu. Proces ochłodzenia powietrza a następnie jego podgrzania trwa mniej niż sekundę. Powietrze w skraplaczu podgrzewane jest do temperatury 5-8 K wyższej w porównaniu z temperaturą powietrza nawiewanego do urządzenia. Jest to związane z zamianą energii elektrycznej w ciepło oraz z uwalnianym podczas skraplania ciepłem kondensacji. Duża oszczędność energii polega na wykorzystaniu pompy ciepła z odzyskiem ciepła, co zapewnia nie tylko bardzo efektywne i równomierne osuszanie powietrza ale także ogromną ekonomiczność tego procesu. Osuszenie powietrza na porównywalnym poziomie za pomocą ogrzewania i wentylacji (co często jest niemożliwe z powodów praktycznych) wymaga dużo większej ilości energii (nawet 4-ro krotnie więcej). KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 15

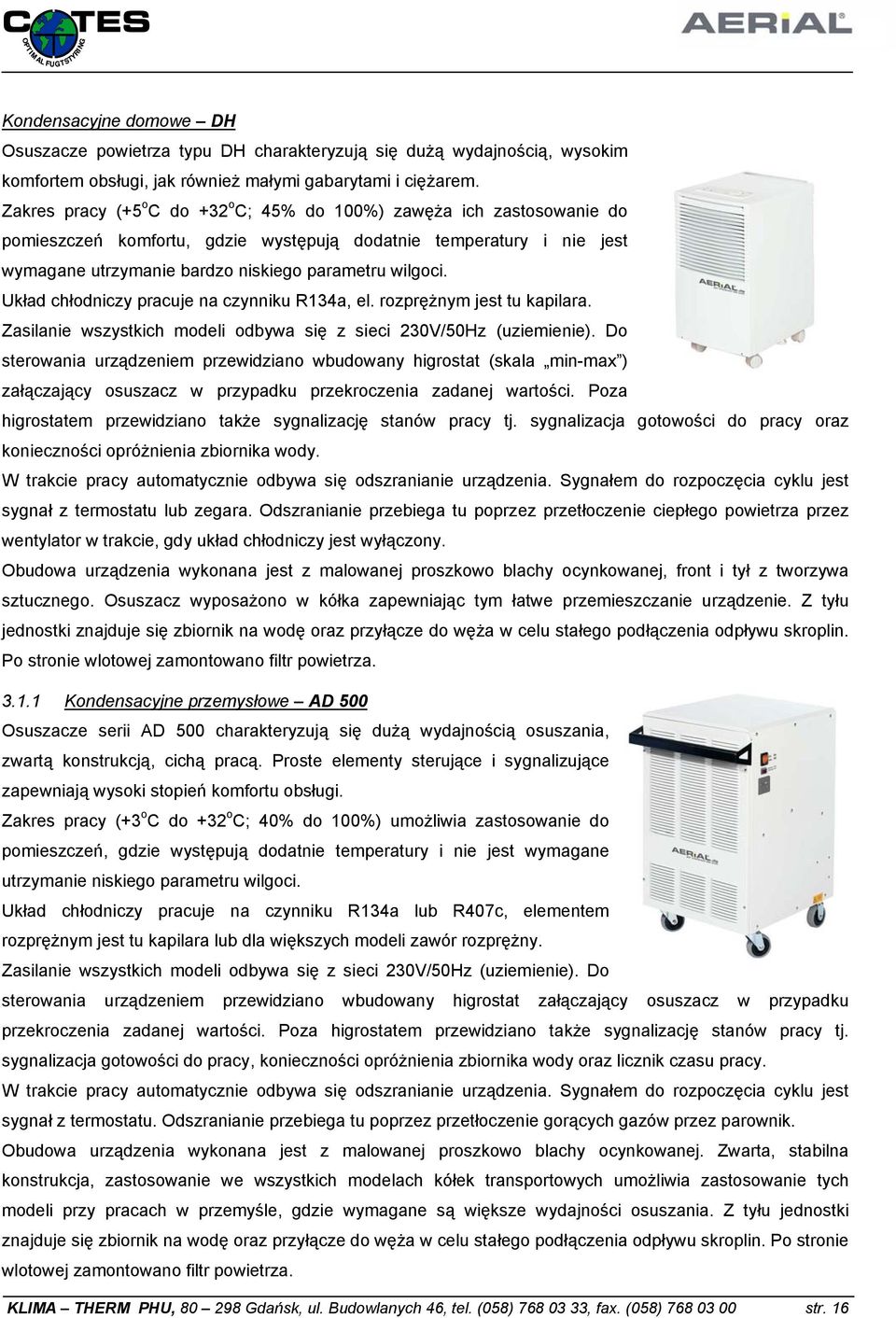

16 Kondensacyjne domowe DH Osuszacze powietrza typu DH charakteryzują się dużą wydajnością, wysokim komfortem obsługi, jak również małymi gabarytami i ciężarem. Zakres pracy (+5 o C do +32 o C; 45% do 100%) zawęża ich zastosowanie do pomieszczeń komfortu, gdzie występują dodatnie temperatury i nie jest wymagane utrzymanie bardzo niskiego parametru wilgoci. Układ chłodniczy pracuje na czynniku R134a, el. rozprężnym jest tu kapilara. Zasilanie wszystkich modeli odbywa się z sieci 230V/50Hz (uziemienie). Do sterowania urządzeniem przewidziano wbudowany higrostat (skala min-max ) załączający osuszacz w przypadku przekroczenia zadanej wartości. Poza higrostatem przewidziano także sygnalizację stanów pracy tj. sygnalizacja gotowości do pracy oraz konieczności opróżnienia zbiornika wody. W trakcie pracy automatycznie odbywa się odszranianie urządzenia. Sygnałem do rozpoczęcia cyklu jest sygnał z termostatu lub zegara. Odszranianie przebiega tu poprzez przetłoczenie ciepłego powietrza przez wentylator w trakcie, gdy układ chłodniczy jest wyłączony. Obudowa urządzenia wykonana jest z malowanej proszkowo blachy ocynkowanej, front i tył z tworzywa sztucznego. Osuszacz wyposażono w kółka zapewniając tym łatwe przemieszczanie urządzenie. Z tyłu jednostki znajduje się zbiornik na wodę oraz przyłącze do węża w celu stałego podłączenia odpływu skroplin. Po stronie wlotowej zamontowano filtr powietrza Kondensacyjne przemysłowe AD 500 Osuszacze serii AD 500 charakteryzują się dużą wydajnością osuszania, zwartą konstrukcją, cichą pracą. Proste elementy sterujące i sygnalizujące zapewniają wysoki stopień komfortu obsługi. Zakres pracy (+3 o C do +32 o C; 40% do 100%) umożliwia zastosowanie do pomieszczeń, gdzie występują dodatnie temperatury i nie jest wymagane utrzymanie niskiego parametru wilgoci. Układ chłodniczy pracuje na czynniku R134a lub R407c, elementem rozprężnym jest tu kapilara lub dla większych modeli zawór rozprężny. Zasilanie wszystkich modeli odbywa się z sieci 230V/50Hz (uziemienie). Do sterowania urządzeniem przewidziano wbudowany higrostat załączający osuszacz w przypadku przekroczenia zadanej wartości. Poza higrostatem przewidziano także sygnalizację stanów pracy tj. sygnalizacja gotowości do pracy, konieczności opróżnienia zbiornika wody oraz licznik czasu pracy. W trakcie pracy automatycznie odbywa się odszranianie urządzenia. Sygnałem do rozpoczęcia cyklu jest sygnał z termostatu. Odszranianie przebiega tu poprzez przetłoczenie gorących gazów przez parownik. Obudowa urządzenia wykonana jest z malowanej proszkowo blachy ocynkowanej. Zwarta, stabilna konstrukcja, zastosowanie we wszystkich modelach kółek transportowych umożliwia zastosowanie tych modeli przy pracach w przemyśle, gdzie wymagane są większe wydajności osuszania. Z tyłu jednostki znajduje się zbiornik na wodę oraz przyłącze do węża w celu stałego podłączenia odpływu skroplin. Po stronie wlotowej zamontowano filtr powietrza. KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 16

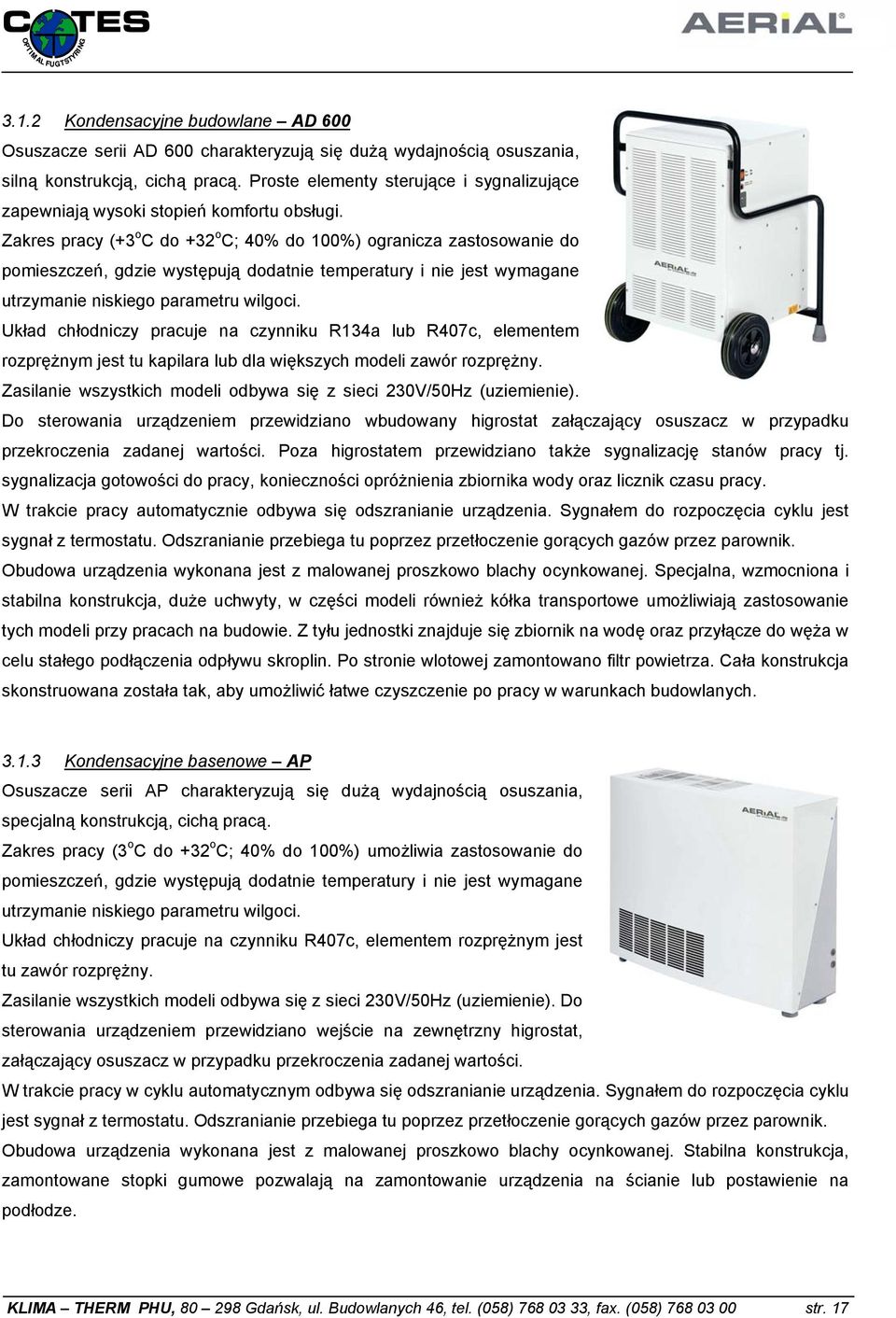

17 3.1.2 Kondensacyjne budowlane AD 600 Osuszacze serii AD 600 charakteryzują się dużą wydajnością osuszania, silną konstrukcją, cichą pracą. Proste elementy sterujące i sygnalizujące zapewniają wysoki stopień komfortu obsługi. Zakres pracy (+3 o C do +32 o C; 40% do 100%) ogranicza zastosowanie do pomieszczeń, gdzie występują dodatnie temperatury i nie jest wymagane utrzymanie niskiego parametru wilgoci. Układ chłodniczy pracuje na czynniku R134a lub R407c, elementem rozprężnym jest tu kapilara lub dla większych modeli zawór rozprężny. Zasilanie wszystkich modeli odbywa się z sieci 230V/50Hz (uziemienie). Do sterowania urządzeniem przewidziano wbudowany higrostat załączający osuszacz w przypadku przekroczenia zadanej wartości. Poza higrostatem przewidziano także sygnalizację stanów pracy tj. sygnalizacja gotowości do pracy, konieczności opróżnienia zbiornika wody oraz licznik czasu pracy. W trakcie pracy automatycznie odbywa się odszranianie urządzenia. Sygnałem do rozpoczęcia cyklu jest sygnał z termostatu. Odszranianie przebiega tu poprzez przetłoczenie gorących gazów przez parownik. Obudowa urządzenia wykonana jest z malowanej proszkowo blachy ocynkowanej. Specjalna, wzmocniona i stabilna konstrukcja, duże uchwyty, w części modeli również kółka transportowe umożliwiają zastosowanie tych modeli przy pracach na budowie. Z tyłu jednostki znajduje się zbiornik na wodę oraz przyłącze do węża w celu stałego podłączenia odpływu skroplin. Po stronie wlotowej zamontowano filtr powietrza. Cała konstrukcja skonstruowana została tak, aby umożliwić łatwe czyszczenie po pracy w warunkach budowlanych Kondensacyjne basenowe AP Osuszacze serii AP charakteryzują się dużą wydajnością osuszania, specjalną konstrukcją, cichą pracą. Zakres pracy (3 o C do +32 o C; 40% do 100%) umożliwia zastosowanie do pomieszczeń, gdzie występują dodatnie temperatury i nie jest wymagane utrzymanie niskiego parametru wilgoci. Układ chłodniczy pracuje na czynniku R407c, elementem rozprężnym jest tu zawór rozprężny. Zasilanie wszystkich modeli odbywa się z sieci 230V/50Hz (uziemienie). Do sterowania urządzeniem przewidziano wejście na zewnętrzny higrostat, załączający osuszacz w przypadku przekroczenia zadanej wartości. W trakcie pracy w cyklu automatycznym odbywa się odszranianie urządzenia. Sygnałem do rozpoczęcia cyklu jest sygnał z termostatu. Odszranianie przebiega tu poprzez przetłoczenie gorących gazów przez parownik. Obudowa urządzenia wykonana jest z malowanej proszkowo blachy ocynkowanej. Stabilna konstrukcja, zamontowane stopki gumowe pozwalają na zamontowanie urządzenia na ścianie lub postawienie na podłodze. KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 17

18 3.2 Osuszacze adsorpcyjne Zasada działania osuszaczy powietrza typu adsorpcyjnego polega na przeprowadzeniu wilgotnego powietrza przez element suszący rotor (3). Rotor sorpcyjny (3) osuszacza powleczony jest specjalnym, odpornym na temperatury, silnie higroskopijnym żelem krzemionkowym, co powoduje bardzo efektywne odbieranie wilgoci z powietrza. Rotor zbudowany jest z warstw koncentrycznych oraz leżących pomiędzy nimi warstw falistych, co skutecznie zwiększa jego powierzchnię. Kolejne warstwy zbudowane są z nieorganicznej włókniny, w której krzem jest związany chemicznie. Struktura mikroporowata krzemu zwiększa dodatkowo efektywną powierzchnię, co prowadzi do spotęgowania wydajności osuszania. Konstrukcja rotora posiada następujące zalety: - długotrwała żywotność z równoczesnym utrzymaniem zadanej wydajności; - możliwość mycia; - nie dopuszcza do rozwoju bakterii na ściankach kanałów powietrznych (rotory osuszaczy są bakteriostatyczne i posiadają zdolność samooczyszczania). Osuszacze w standardowym wykonaniu stanowią komplet, w którego skład wchodzi: rotor (3), filtr, wentylatory (2, 7), silnik napędzający rotor, nagrzewnica (4) powietrza regeneracyjnego oraz oprzyrządowanie. Rotor (3) pokryty materiałem adsorbującym posiada budowę cylindryczną i osadzony jest za pośrednictwem łożysk na nieruchomym wale. Napęd rotora odbywa się przy pomocy paska klinowego, napędzanego silnikiem 230V Rys. 9 Schemat osuszacza adsorpcyjnego - model 4 CR B Rys. 10 Schemat osuszacza adsorpcyjnego - model CR 1) powietrze procesowe wilgotne 2) wentylator 3) rotor 4) nagrzewnica 5) powietrze procesowe suche 6) powietrze regeneracyjne wilgotne 7) wentylator 8) powietrze regeneracyjne wlotowe Prędkość obrotowa wynosi 30 obr./godz. Filtr na wlocie powietrza jest łatwy do wymiany po otwarciu pokrywy inspekcyjnej. Nagrzewnica jest nieprzegrzewalna, ponieważ posiada specjalną charakterystykę rezystancyjno-temperaturową zapewniającą jej niezawodność. Obudowa osuszaczy wykonana z ramy ze stali szlachetnej o demontowanych płytach i zintegrowanej skrzynce rozdzielczej. KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 18

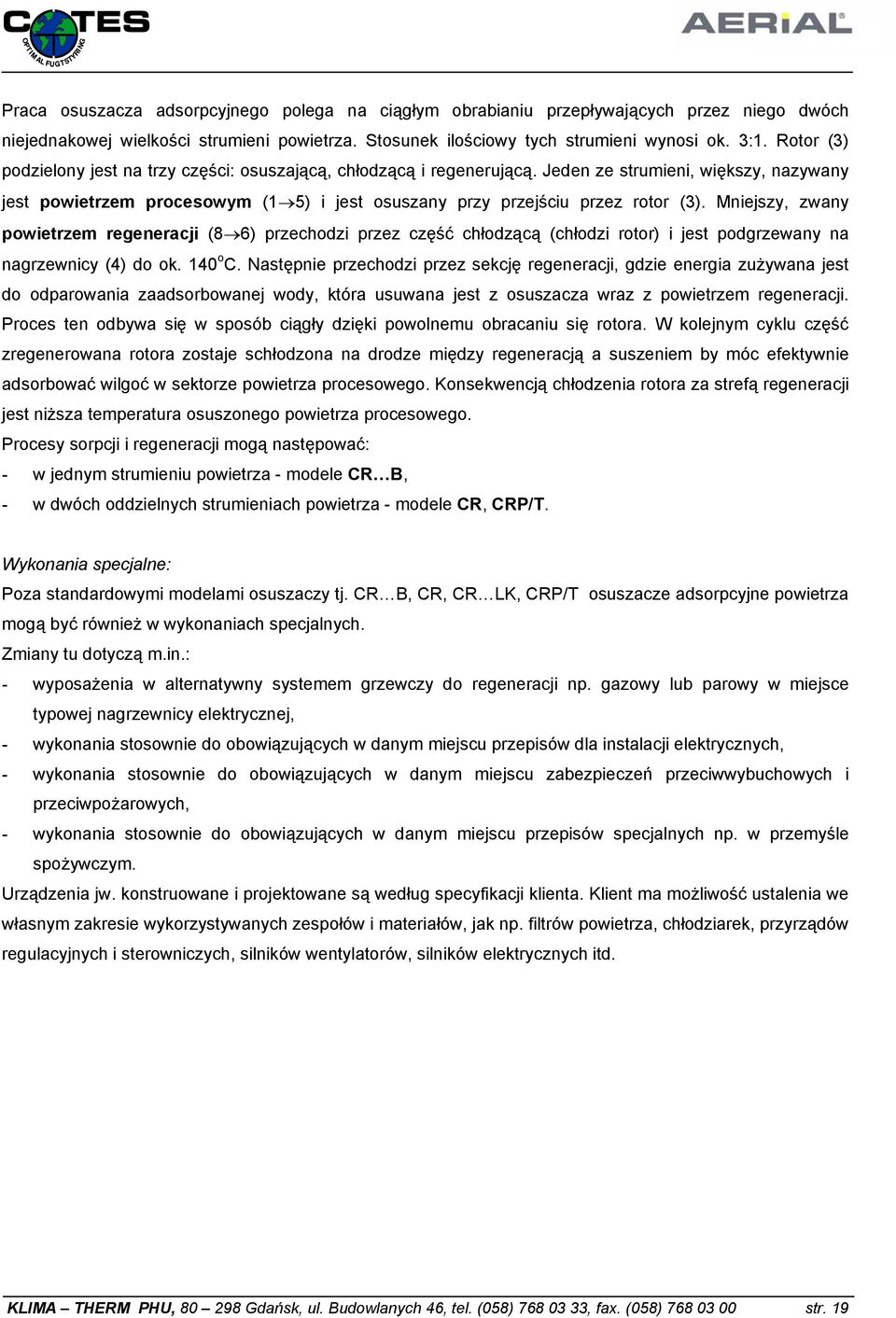

19 Praca osuszacza adsorpcyjnego polega na ciągłym obrabianiu przepływających przez niego dwóch niejednakowej wielkości strumieni powietrza. Stosunek ilościowy tych strumieni wynosi ok. 3:1. Rotor (3) podzielony jest na trzy części: osuszającą, chłodzącą i regenerującą. Jeden ze strumieni, większy, nazywany jest powietrzem procesowym (1 5) i jest osuszany przy przejściu przez rotor (3). Mniejszy, zwany powietrzem regeneracji (8 6) przechodzi przez część chłodzącą (chłodzi rotor) i jest podgrzewany na nagrzewnicy (4) do ok. 140 o C. Następnie przechodzi przez sekcję regeneracji, gdzie energia zużywana jest do odparowania zaadsorbowanej wody, która usuwana jest z osuszacza wraz z powietrzem regeneracji. Proces ten odbywa się w sposób ciągły dzięki powolnemu obracaniu się rotora. W kolejnym cyklu część zregenerowana rotora zostaje schłodzona na drodze między regeneracją a suszeniem by móc efektywnie adsorbować wilgoć w sektorze powietrza procesowego. Konsekwencją chłodzenia rotora za strefą regeneracji jest niższa temperatura osuszonego powietrza procesowego. Procesy sorpcji i regeneracji mogą następować: - w jednym strumieniu powietrza - modele CR B, - w dwóch oddzielnych strumieniach powietrza - modele CR, CRP/T. Wykonania specjalne: Poza standardowymi modelami osuszaczy tj. CR B, CR, CR LK, CRP/T osuszacze adsorpcyjne powietrza mogą być również w wykonaniach specjalnych. Zmiany tu dotyczą m.in.: - wyposażenia w alternatywny systemem grzewczy do regeneracji np. gazowy lub parowy w miejsce typowej nagrzewnicy elektrycznej, - wykonania stosownie do obowiązujących w danym miejscu przepisów dla instalacji elektrycznych, - wykonania stosownie do obowiązujących w danym miejscu zabezpieczeń przeciwwybuchowych i przeciwpożarowych, - wykonania stosownie do obowiązujących w danym miejscu przepisów specjalnych np. w przemyśle spożywczym. Urządzenia jw. konstruowane i projektowane są według specyfikacji klienta. Klient ma możliwość ustalenia we własnym zakresie wykorzystywanych zespołów i materiałów, jak np. filtrów powietrza, chłodziarek, przyrządów regulacyjnych i sterowniczych, silników wentylatorów, silników elektrycznych itd. KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 19

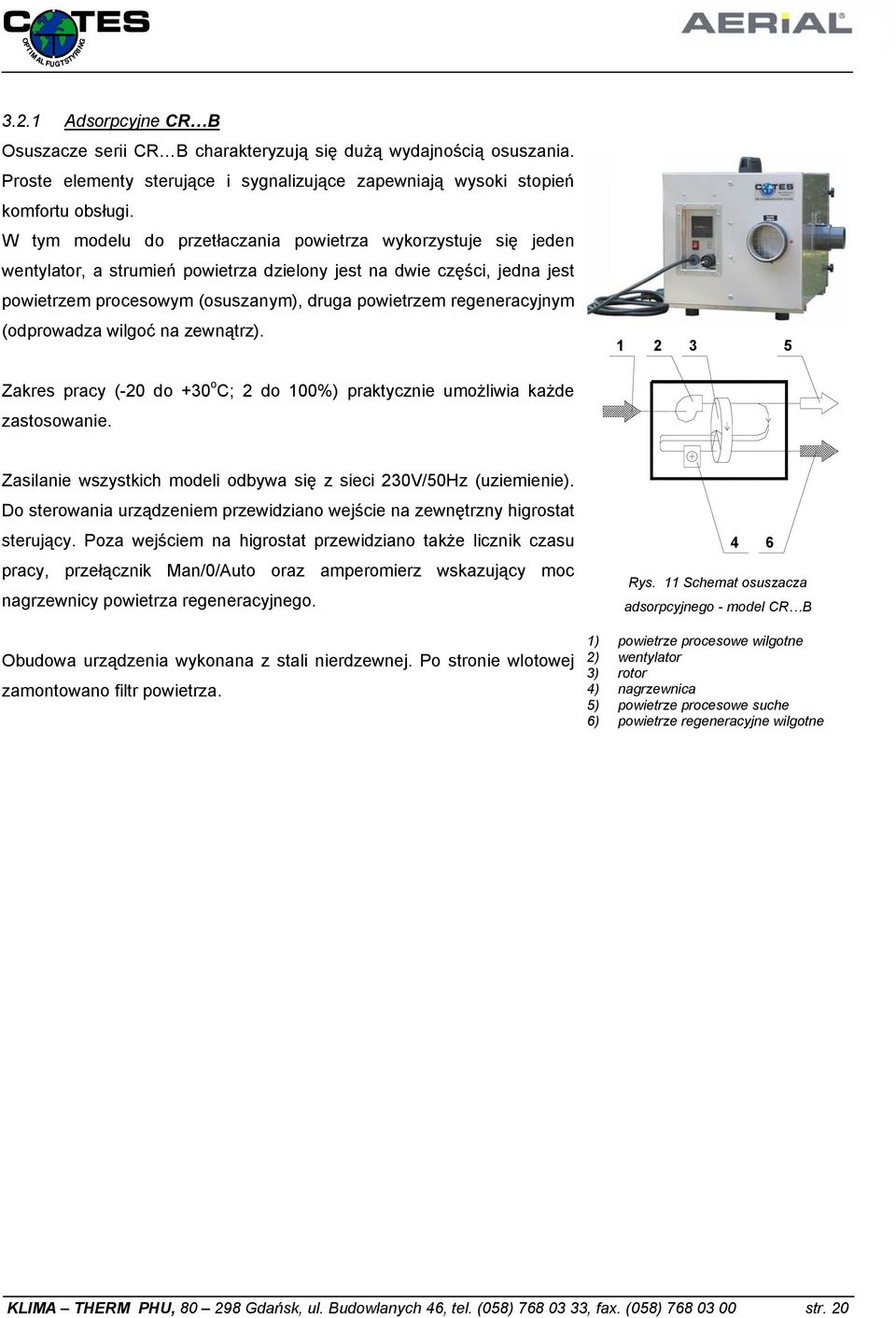

20 3.2.1 Adsorpcyjne CR B Osuszacze serii CR B charakteryzują się dużą wydajnością osuszania. Proste elementy sterujące i sygnalizujące zapewniają wysoki stopień komfortu obsługi. W tym modelu do przetłaczania powietrza wykorzystuje się jeden wentylator, a strumień powietrza dzielony jest na dwie części, jedna jest powietrzem procesowym (osuszanym), druga powietrzem regeneracyjnym (odprowadza wilgoć na zewnątrz) Zakres pracy (-20 do +30 o C; 2 do 100%) praktycznie umożliwia każde zastosowanie. Zasilanie wszystkich modeli odbywa się z sieci 230V/50Hz (uziemienie). Do sterowania urządzeniem przewidziano wejście na zewnętrzny higrostat sterujący. Poza wejściem na higrostat przewidziano także licznik czasu pracy, przełącznik Man/0/Auto oraz amperomierz wskazujący moc nagrzewnicy powietrza regeneracyjnego. Obudowa urządzenia wykonana z stali nierdzewnej. Po stronie wlotowej zamontowano filtr powietrza. Rys. 11 Schemat osuszacza adsorpcyjnego - model CR B 1) powietrze procesowe wilgotne 2) wentylator 3) rotor 4) nagrzewnica 5) powietrze procesowe suche 6) powietrze regeneracyjne wilgotne 4 6 KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 20

21 3.2.2 Adsorpcyjne CR Osuszacze serii CR to urządzenia o wysokiej wydajności osuszania. Proste elementy sterujące i sygnalizujące zapewniają jak w przypadku innych modeli ten sam wysoki stopień komfortu obsługi. W tym modelu do przetłaczania powietrza wykorzystuje się dwa wentylatory, prowadzące dwa odrębne strumienie powietrza (procesowe i regeneracyjne). Zakres pracy (-20 do +30 o C; 2 do 100%) praktycznie umożliwia każde zastosowanie Zasilanie większości modeli odbywa się z sieci 3x400V/50Hz. Do sterowania urządzeniem przewidziano wejście na zewnętrzny higrostat sterujący. Poza wejściem na higrostat przewidziano także licznik czasu pracy, przełącznik Man/0/Auto, amperomierz lub termostat kontrolujący warunki pracy nagrzewnicy powietrza regeneracyjnego oraz inne elementy sygnalizacyjne zależne od wielkości urządzenia. Obudowa urządzenia wykonana z stali nierdzewnej lub galwanizowanej. Po stronie wlotowej na obu strumieniach zamontowano filtr powietrza Adsorpcyjne CR LK Rys. 12 Schemat osuszacza adsorpcyjnego - model CR 1) powietrze procesowe wilgotne 2) wentylator 3) rotor 4) nagrzewnica 5) powietrze procesowe suche 6) powietrze regeneracyjne wilgotne 7) wentylator 8) powietrze regeneracyjne wlotowe Dostępne są też osuszacze oznaczone symbolem CR LK, które wyposażone są w chłodnicę powietrza regeneracyjnego, co umożliwia pominięcie instalacji wentylacyjnej po stronie powietrza regeneracyjnego ) powietrze procesowe wilgotne 2) wentylator 3) rotor 4) nagrzewnica 5) powietrze procesowe suche 6) powietrze regeneracyjne wilgotne 7) wentylator 8) powietrze regeneracyjne suche 9) wymiennik krzyżowy 10) odpływ skroplonej pary wodnej 11) powietrze chłodzące Rys. 13 Schemat osuszacza adsorpcyjnego - model CR LK KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 21

22 3.2.4 Adsorpcyjne CRP/T Osuszacze serii CRP są urządzeniami przeznaczonymi do utrzymania niskiego punktu rosy obrabianego powietrza. Osuszacze serii CRT są urządzeniami o najwyższych wydajności osuszania. Duże przepływy powietrza m 3 /h pozwalają na włączanie tych urządzeń w przemysłowe systemy wentylacji. W tym modelu do przetłaczania powietrza wykorzystuje się dwa wentylatory, prowadzące dwa odrębne strumienie powietrza (procesowe i regeneracyjne). Nagrzewnica powietrza regeneracyjnego może być wykonana jako elektryczna (E), parowa (D) lub gazowa (G) Zakres pracy (-20 do +30 o C; 2 do 100%) praktycznie umożliwia każde zastosowanie Obudowa urządzenia wykonana z stali nierdzewnej. Po stronie wlotowej na obu strumieniach zamontowano filtr powietrza. Rys. 144 Schemat osuszacza adsorpcyjnego - model CRP/T 1) powietrze procesowe wilgotne 2) wentylator 3) rotor 4) nagrzewnica 5) powietrze procesowe suche 6) powietrze regeneracyjne wilgotne 7) wentylator 8) powietrze regeneracyjne wlotowe 3.3 Urządzenia dodatkowe W zakres urządzeń dodatkowych wchodzą wentylatory wysokociśnieniowe typu HB i AB. Zadaniem wentylatorów jest przetłoczenie powietrza przez kanały w przypadku, gdy ich przekroje powodują zbyt duże opory przepływu dając wynikowo zbyt małe wydatki powietrza przepływającego przez osuszacz adsorpcyjny (szczególnie przy osuszaniu budowlanym). Rys. 15 Wentylatory model HB Rys. 16 Wentylatory model AB KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 22

23 4 Parametry osuszaczy 4.1 Osuszacze kondensacyjne Tabela 1 Osuszacze kondensacyjne - parametry typ wydatek powietrza wydajność osuszania przy 30 o C/80% orientacyjna kubatura pomieszczenia poziom hałasu zasilanie pobór mocy max. zabezp. m 3 /h l/24h m 3 db(a) V / f / Hz W A - zakres pracy czynnik chłodniczy temp. wilg. zbiornik wody Wymiary wys. x szer. x głęb. masa o C % l mm kg Osuszacze domowe DH / 1 / R134a x400x DH / 1 / R134a x400x Osuszacze przemysłowe AD , / 1 / R134a x329x423 28,0 AD / 1 / R134a x329x AD / 1 / R134a x420x AD / 1 / R134a x420x AD / 1 / R407c x444x AD / 1 / R407c x503x Osuszacze budowlane AD / 1 / R134a x438x AD / 1 / R134a x500x AD 630-F / 1 / R134a x540x AD / 1 / R134a x540x AD / 1 / R407c x614x Osuszacze basenowe AP * / 1 / R407c x802x AP * / 1 / R407c x1002x * powierzchnia tafli wody w basenie KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 23

24 Tabela 2 Osuszacze kondensacyjne funkcje i wyposażenie typ wyłącznik on/off Osuszacze domowe sygnalizacja napełnienia zbiornika el. sterowania budowa odszranianie sygnalizacja pracy higrostat licznik czasu pracy wentylator sprężarki wężownica kapilara zawór rozprężny obieg chłodni. DH osiowy Al herm. Cu pokryte Al powietrze DH osiowy Al herm. Cu pokryte Al powietrze Osuszacze przemysłowe metoda sygnał sterujący termostat, timer termostat, timer przyłącze odpływu ½ + + AD osiowy Al herm. Cu pokryte Al gorący gaz Dry-Logic + AD osiowy Al herm. Cu pokryte Al gorący gaz Dry-Logic + AD osiowy Al herm. Cu pokryte Al gorący gaz Dry-Logic + AD osiowy Al herm. Cu pokryte Al gorący gaz Dry-Logic + AD osiowy Al herm. Cu pokryte Al gorący gaz Dry-Logic + AD osiowy Al herm. Cu pokryte Al gorący gaz Dry-Logic + Osuszacze budowlane AD osiowy Al herm. Cu pokryte Al gorący gaz Dry-Logic + AD osiowy Al herm. Cu pokryte Al gorący gaz Dry-Logic + AD osiowy Al herm. Cu pokryte Al gorący gaz Dry-Logic + AD osiowy Al herm. Cu pokryte Al gorący gaz Dry-Logic + Osuszacze basenowe AP promieniowy Al. herm. Cu pokryte Al gorący gaz Dry-Logic + AP promieniowy Al. herm. Cu pokryte Al gorący gaz Dry-Logic + KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 24

25 4.2 Osuszacze adsorpcyjne Tabela 3 Osuszacze adsorpcyjne CR typ powietrze proces. Osuszacze jednowentylatorowe powietrze regener. wydajność osuszania przy 20 o C/60% poziom hałasu zasilanie pobór mocy max. zabezp. (zewn.) m 3 /h Pa m 3 /h Pa l/h db(a) V / f / Hz kw A zakres pracy temp. wilg. Wymiary wys. x szer. x dł. masa rotor / diagram osuszania o C % mm kg - CR80B / 1 / x313x / R292E CR110B / 1 / x330x SG / R292E CR150B / 1 / x400x SG / R292E CR180B / 1 / x400x / R292E CR200B / 1 / x400x SG / R292E Osuszacze dwuwentylatorowe CR / 1 / x280x / R617/E CR / 1 / x440x SG / R617/E CR / 1 / x440x SG / R617/E CR / 3 / x400x SG / R618 CR / 3 / x600x SG / R618 CR / 3 / x600x SG / R618 CR / 3 / x600x SG / R618 CR / 3 / x800x SG / R618 CR / 3 / x760x SG / R902/E CR / 3 / x760x / R902/E CR / 3 / x950x / R902/E Osuszacze dwuwentylatorowe z chłodnicą powietrza regeneracyjnego CR110LK / 1 / x480x SG / R292E CR160LK / 1 / x400x SG / R617T/E CR300LK / 3 / x400x SG / R618 CR600LK / 3 / x600x SG / R618 KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 25

26 Tabela 4 Osuszacze adsorpcyjne CRP...E CRP2000E CRP2500E CRP4000E CRP6000E CRP8000E CRP12000E CRP18000E CRP25000E CRP3000E Dane techniczne Powietrze procesowe - nominalne m 3 /h spręż Pa Powietrze regeneracyjne - nominalne m 3 /h spręż Pa Wydajność (przy 20 C, 50% r.h.) kg/h 13,1 15,8 26,3 39,5 52, Zasilanie V/f/Hz 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 Nagrzewnica elektryczna kw Pobór mocy kw Wymiary Wlot powietrza procesowego mm 600x x x x x x x x x1700 Wlot powietrza regeneracyjnego mm 300x x x x x x x x x900 Kanał wlotowy pow. regeneracyjnego mm Wylot powietrza procesowego mm 286x x x x x x x x x802 Wylot powietrza regeneracyjnego mm x x x x507 Długość mm Szerokość mm Wysokość mm Waga kg KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 26

27 Tabela 5 Osuszacze adsorpcyjne CRP...D CRP2000D CRP4000D CRP6000D CRP8000D CRP12000D CRP18000D CRP25000D CRP30000D Dane techniczne Powietrze procesowe - nominalne m 3 /h spręż Pa Powietrze regeneracyjne - nominalne m 3 /h spręż Pa Wydajność (przy 20 C, 50% r.h.) kg/h 13,1 26,3 39,5 52, Zasilanie V/f/Hz 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 Nagrzewnica parowa, 5 bar kw Pobór pary kg/h Pobór mocy elektrycznej kw 2,8 4,2 5,2 7, Wymiary Wlot powietrza procesowego mm 600x x x x x x x x1200 Wlot powietrza regeneracyjnego mm 300x x x x x x x x900 Wylot powietrza procesowego mm 286x x x x x x x x802 Wylot powietrza regeneracyjnego mm x x x x507 Długość mm Szerokość mm Wysokość mm Waga kg KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 27

28 Tabela 6 Osuszacze adsorpcyjne CRP...G CRP2000G CRP4000G CRP6000G CRP8000G CRP12000G CRP18000G CRP25000G CRP30000G Dane techniczne Powietrze procesowe - nominalne m 3 /h spręż Pa Powietrze regeneracyjne - nominalne m 3 /h spręż Pa Wydajność (przy 20 C, 50% r.h.) kg/h 13,1 26,3 39,5 52, Zasilanie V/f/Hz 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 Nagrzewnica gazowa kw Pobór gazu m 3 /h 2,1 4,3 6,3 8, Pobór mocy elektrycznej kw 3,3 4,2 5,2 7, Wymiary Wlot powietrza procesowego mm 600x x x x x x x x1200 Wlot powietrza regeneracyjnego mm 400x x x x x x x x900 Wylot powietrza procesowego mm 286x x x x x x x x802 Wylot powietrza regeneracyjnego mm x x x x507 Długość mm Szerokość mm Wysokość mm Waga kg KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 28

29 Tabela 7 Osuszacze adsorpcyjne CRT...E CRT3000E CRT6000E CRT9000E CRT12000E CRT18000E Dane techniczne Powietrze procesowe - nominalne m 3 /h spręż Pa Powietrze regeneracyjne - nominalne m 3 /h spręż Pa Wydajność (przy 20 C, 50% r.h.) kg/h Zasilanie V/f/Hz 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 Nagrzewnica elektryczna kw Pobór mocy kw Wymiary Wlot powietrza procesowego mm 600x x x x x900 Wlot powietrza regeneracyjnego mm 400x x x x x800 Wylot powietrza procesowego mm 286x x x x x635 Wylot powietrza regeneracyjnego mm x300 Długość mm Szerokość mm Wysokość mm Waga kg Tabela 8 Osuszacze adsorpcyjne CRT...D CRT3000D CRT6000D CRT9000D CRT12000D CRT18000D Dane techniczne Powietrze procesowe - nominalne m 3 /h spręż Pa Powietrze regeneracyjne - nominalne m 3 /h spręż Pa Wydajność (przy 20 C, 50% r.h.) kg/h Zasilanie V/f/Hz 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 Nagrzewnica parowa, 5 bar kw Pobór pary kg/h Pobór mocy kw 2,8 5,1 6,7 9,1 14 Wymiary Wlot powietrza procesowego mm 600x x x x x900 Wlot powietrza regeneracyjnego mm 300x x x x x800 Wylot powietrza procesowego mm 286x x x x x635 Wylot powietrza regeneracyjnego mm x300 Długość mm Szerokość mm Wysokość mm Waga kg KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 29

30 Tabela 9 Osuszacze adsorpcyjne CRT...G CRT3000G CRT6000G CRT9000G CRT12000G CRT18000G Dane techniczne Powietrze procesowe - nominalne m 3 /h spręż Pa Powietrze regeneracyjne - nominalne m 3 /h spręż Pa Wydajność (przy 20 C, 50% r.h.) kg/h Zasilanie V/f/Hz 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 Nagrzewnica gazowa kw Pobór gazu m 3 /h 2,1 4,3 6,3 8,4 12 Pobór mocy kw 2,8 5,1 6,7 9,1 14 Wymiary Wlot powietrza procesowego mm 600x x x x x900 Wlot powietrza regeneracyjnego mm 400x x x x x800 Wylot powietrza procesowego mm 286x x x x x635 Wylot powietrza regeneracyjnego mm x300 Długość mm Szerokość mm Wysokość mm Waga kg KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 30

31 5 Dobór osuszacza W przypadku doboru osuszacza możemy wyróżnić dwa główne przypadki klasyfikujące osuszane pomieszczenia jako: - pomieszczenia o kubaturze zamkniętej - pomieszczenia o kubaturze otwartej Pierwsze z nich charakteryzuje fakt, że nie ma tu ciągłych zysków wilgoci. Powoduje to, że w zasadzie każdy osuszacz jest w stanie doprowadzić parametry do parametrów docelowych. Wielkością decydującą o doborze osuszacza jest w tym momencie czas, w którym osuszacz może odprowadzić wejściowy nadmiar wilgoci, aż do momentu uzyskania wymaganego jej poziomu. Drugi przypadek charakteryzuje się tym, że występują tu ciągłe zyski wilgoci. Zatem o doborze osuszacza decyduje wielkość tych zysków, które należy usuwać. Dla zapewnienia stałych parametrów powietrza w pomieszczeniu, wydajność osuszacza musi więc być co najmniej równa szacowanym zyskom wilgoci. 4.3 Osuszenie kubatury zamkniętej Dane potrzebne w tym przypadku do doboru osuszacza to: parametry powietrza początkowe (temperatura i wilgotność) parametry powietrza docelowe (temperatura i wilgotność) czas dojścia od parametrów początkowych do docelowych ilość powietrza (kubatura) Przykład: Hala o kubaturze: K = 2000 m 3 Parametry początkowe: t p = 20 o C; temperatura początkowa w pomieszczeniu ϕ p = 80 %; wilgotność względna początkowa w pomieszczeniu Parametry docelowe: t k = 20 o C; temperatura końcowa w pomieszczeniu ϕ k = 60 %; wilgotność względna końcowa w pomieszczeniu Wymagany czas osuszania: t = 12 h Zawartość wilgoci Z wykresu Moliera odczytujemy zawartość wilgoci w powietrzu dla warunków początkowych i docelowych: x p = 11,8 g/kg; zawartość wilgoci początkowa x k = 9 g/kg; zawartość wilgoci końcowa x = x p x k ; x = 11,8 9 = 2,8 g/kg różnica zawartości wilgoci [g/kg] KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 31

32 Masa powietrza Kubatura pomieszczenia (objętość powietrza) wynosi 2000 m 3, co daje nam sumaryczną masę powietrza: M = K ρ; masa powietrza [kg], gdzie K kubatura pomieszczenia [m 3 ] ρ - gęstość powietrza [kg/m 3 ] M = ,2 = 2400 kg Ilość wody do usunięcia Zatem usunąć musimy z powietrza wodę w ilości: w = M x / 1000; ilość wody do usunięcia z powietrza [kg], gdzie M masa powietrza [kg] x - różnica zawartości wilgoci [g/kg] w = ,8 / 1000 = 6,72 kg Wymagana wydajność osuszacza Przy założeniu osuszenia przez 12 godzin otrzymujemy wymaganą wydajność osuszacza: W = w / t; wydajność osuszacza [l/h], gdzie w - ilość wody do usunięcia z powietrza [kg] t - wymagany czas osuszania [h] W = 6,72 / 12 = 0,56 kg/h = 13,4 kg/dobę Zatem, aby zapewnić odpowiedni czas osuszania możemy zastosować: - osuszacz przemysłowy AD 530 o wydajności 17,1 l/dobę przy 20 o C i 80%, ze względu na większą wydajność osuszania czas skrócony zostanie do 13,4 / 17,1 12 = 9,4 h - jeśli dopuścilibyśmy wydłużenie czasu można byłoby zastosować osuszacz AD 520 o wydajności 11,7 l/dobę przy 20 o C i 80% co spowodowałoby wydłużenie czasu do 13,7 h KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 32

33 Osuszanie kubatury otwartej Dane potrzebne w tym przypadku do doboru osuszacza to: zakładane parametry powietrza w pomieszczeniu (temperatura i wilgotność) zyski wilgoci, w danym pomieszczeniu Przykład: Hala o kubaturze: K = 600 m 3 Zakładane parametry powietrza: t w = 20 o C; temperatura powietrza w pomieszczeniu ϕ w = 60 %; wilgotność względna w pomieszczeniu Ilość ludzi w pomieszczeniu: m = 5 Otwarty zbiornik wody: F = 3 m 2 ; powierzchnia zbiornika t wo = 28 o C; temperatura wody w zbiorniku Wentylacja: n = 2 wym/h; krotność wymian powietrza w pomieszczeniu Zyski wilgoci występujące w pomieszczeniu: Ludzie: Zbiornik wodny: W 1 = m w; zysk wilgoci od ludzi [g/h], gdzie W 1 = = 550 g/h m ilość osób [szt.] w zysk jednostkowy wilgoci [g/h] (z tabeli 4) W2 = σ A (x x); zysk wilgoci od zbiornika wodnego [kg/h], gdzie A - powierzchnia zbiornika wodnego [m 2 ] x zawartość wilgoci w nasyconym powietrzu o temperaturze wody [kg/kg] x zawartość wilgoci w powietrzu o parametrach tw, ϕ w [kg/kg] tw temperatura powietrza w pomieszczeniu ϕ w wilgotność powietrza w pomieszczeniu σ - współczynnik przejmowania masy [kg/(m 2 h)] σ = 10 dla wody spokojnej; W2 = 10 3 (0,0244 0,009) = 0,46 kg/h = 460 g/h Wentylacja (przy założeniu warunków panujących latem): W 3 = K ρ n (x z x w ); zysk wilgoci od wentylacji [g/h], gdzie K - kubatura pomieszczenia [m 3 ] ρ - gęstość powietrza [kg/m 3 ] n - ilość wymian powietrza [wym/h] xz - zawartość wilgoci w powietrzu zewnętrznym [g/kg] xw - zawartość wilgoci w powietrzu wewnętrznym [g/kg] W3 = ( ) = 2.16 kg/h = 2160 g/h KLIMA THERM PHU, Gdańsk, ul. Budowlanych 46, tel. (058) , fax. (058) str. 33
