1 PROJEKT SZPITAL JAK NOWY ENERGOOSZCZĘDNOŚĆ, CZY COŚ WIĘCEJ

2 1984

3 IDENTYFIKACJA PROBLEMU, (KTÓRY NIE BYŁ GŁÓWNYM PROBLEMEM) SZPITAL JEST ISTOTNYM CZYNNIKIEM DEGRADACJI ŚRODOWISKA W DODATKU DROGO ZA TO PŁACI

4 ZAJMUJE ZNACZNY OBSZAR o małej wartości użytkowej kosztowny w utrzymaniu obciążony podatkami niedostępny dla otoczenia Podsumowanie: kosztowny w utrzymaniu nieużytek w granicach miasta, które bardzo potrzebuje zieleni

5 WYKAZUJE IMPONUJĄCY APETYT energia elektryczna, cieplna, woda gazy medyczne i techniczne środki chemiczne, paliwa materiał biologiczny żywność Podsumowanie: generuje potrzeby równe potrzebom osiedla liczącego 300 mieszkań.

6 WYDALA ODPOWIEDNIĄ DO APETYTU ILOŚĆ ODPADÓW emisja do atmosfery emisja w otoczeniu i w oddaleniu ścieki komunalne i specyficzne odpady medyczne zanieczyszcza glebę, wodę, powietrze Podsumowanie: produkuje odpady na skalę masową, kosztuje to miliony

7 PROJEKT SZPITAL JAK NOWY czyta się jako: zarządzanie wpływem szpitala na środowisko w celu efektywnego wykorzystania zasobów minimalizacji negatywnych oddziaływań

8 5 KROKÓW 1. INWENTARYZACJA STANU 2. DECYZJE STRATEGICZNE 3. PROCEDURY PRZYGOTOWAWCZE 4. WYKONANIE 5. MONITOROWANIE ZGODNOŚCI

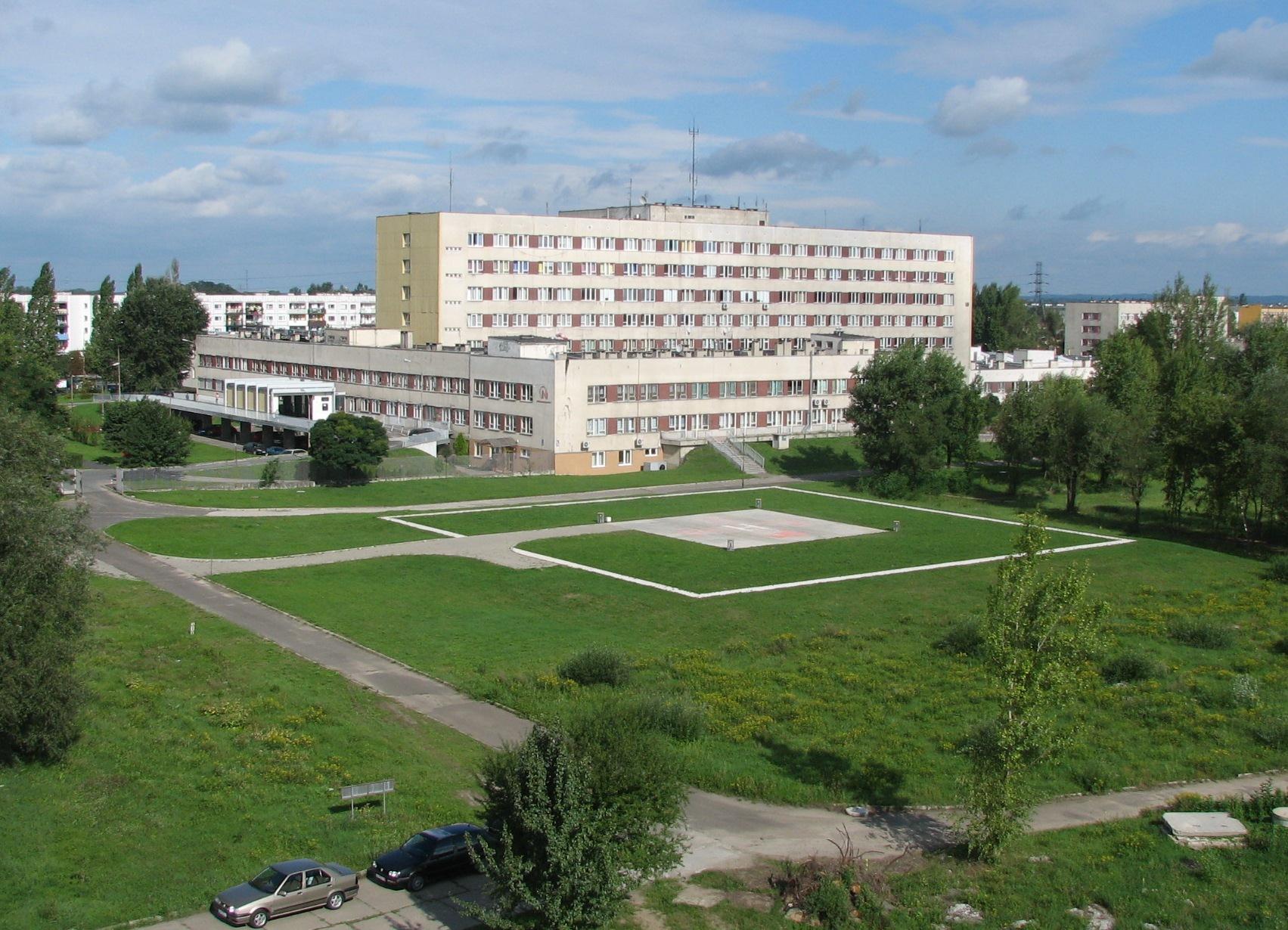

9 2003

11 1. INWENTARYZACJA STANU ISTOTNE CECHY INFRASTRUKTURY - SŁABA TECHNOLOGIA (BUDOWA 1980) - PRZESTARZAŁE ROZWIĄZANIA - ENERGOCHŁONNOŚĆ! - NIEEFEKTYWNE NAPRAWY BIEŻĄCE - WYSOKIE KOSZTY UŻYTKOWANIA

12 ZASILANIE EC - z miejskiej sieci ciepłowniczej woda o wysokich parametrach 150/70ºC - z kotłowni parowej - zasilanie gazem ziemnym Gz50 z sieci (paliwo podstawowe), olejem opałowym lekkim (zbiornik własny)

13 ZASILANIE EC Sieć przesyła - czynnik grzewczy dla potrzeb c.o. i ciepła technologicznego wentylacji mechanicznej, - ciepłą wodę użytkową z cyrkulacją temperatura 55ºC - parę technologiczną (kuchnia, sterylizacja, pralnia, rezerwowe zasilanie nagrzewnic wentylacyjnych, oraz wyparzacze basenów) BRAK ZAWORÓW REGULACYJNYCH PODPIONOWYCH BRAK PRZYGRZEJNIKOWYCH ZAWORÓW TERMOSTATYCZNYCH

14 PRZEGRODY Ściany zewnętrzne z cegły dziurawki lub pełnej, gazobetonu 07, żelbetu (beton RW 170 ),. Przykrycie budynków stropodach (strop Akermana, strop DZ3) lub stropodach wentylowany (strop Akermana a górna warstwa przykryta płytami korytkowymi).

15 OKNA Większa część okien w obiekcie to okna stare (instalowane w czasie budowy szpitala ). Dwa typy okien: okna aluminiowe i okna plastikowe. Jedne i drugie w złym stanie technicznym o małej izolacyjności termicznej i akustycznej.

16 DRZWI Różnych typów (drewniane, aluminiowe, plastikowe lub metalowe). W złym stanie technicznym, nieodpowiadające istniejącym wymaganiom izolacyjności termicznej.

17 2. DECYZJE STRATEGICZNE RESTRUKTURYZACJA ZATRUDNIENIA OUTSOURCING USŁUG POMOCNICZYCH PRZYGOTOWANIE TERMOMODERNIZACJI

18 3.PRACE PRZYGOTOWAWCZE - inwentaryzacja budowlana - audyt energetyczny - projekt budowlany - projekt kolorystyki elewacji - pozwolenie na budowę

19 Do termomodernizacji wybrano następujące przedsięwzięcia: ocieplenie ścian zewnętrznych ( m 2) ocieplanie stropodachu wentylowanego ocieplenie stropodachu wymiana stolarki okiennej (4 242 m 2 ) wymiana stolarki drzwiowej modernizacja instalacji c.o. wymiana instalacji cwu

21 4. WYKONANIE

22 4. WYKONANIE

23 4. WYKONANIE

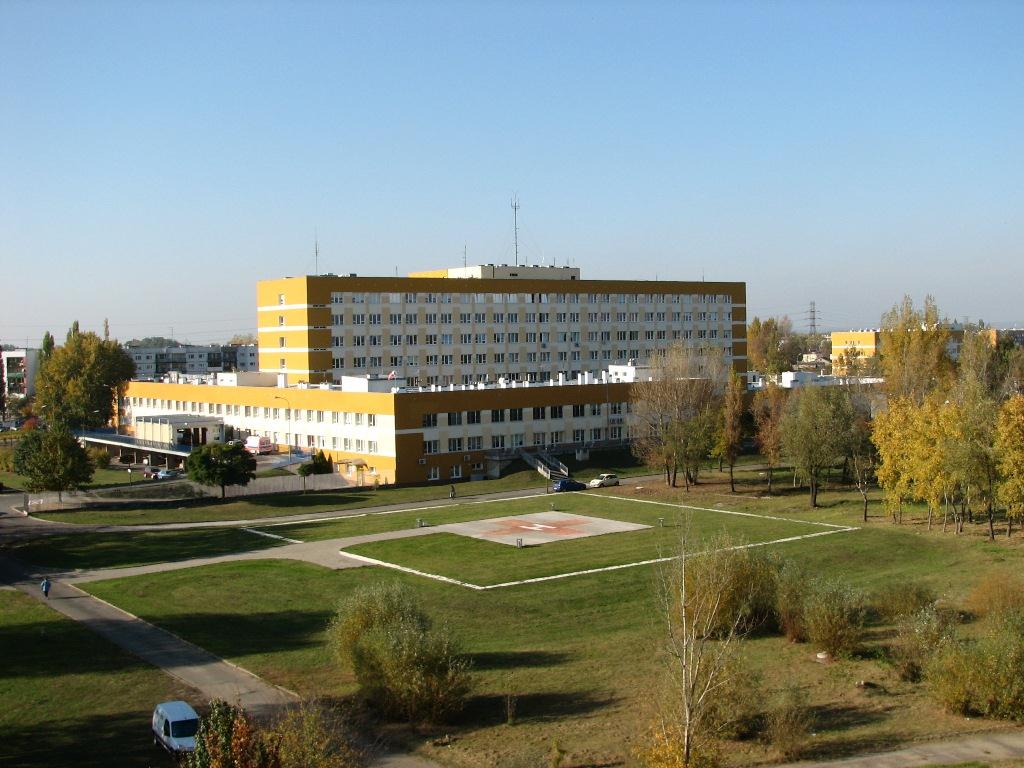

24 2008

25 5. MONITOROWANIE ZGODNOŚCI (koszty w tys.) Rodzaj / rok EE 976, , , ,2 EC 983, , , ,2 CWU 857,0 198,5 229,9 200,2 EC CWU 1 840, , , ,5 100% - 33% -21% ^ VAT ^ ceny - 31%

26 5. MONITOROWANIE ZGODNOŚCI BRAK KOTŁOWNI, BRAK BEZPOŚREDNIEJ EMISJI ZANIECZYSZCZEŃ UDZIAŁ W KOGENERACJI PROJEKT WYKONANO ZE ŚRODKÓW WŁASNYCH, POŻYCZKI NFOŚ, NASTĘPNIE REFUNDOWANYCH ZE ŚRODKÓW ZPORR (UE) KOSZT I ETAPU MODERNIZACJI ,44

27 5. MONITOROWANIE ZGODNOŚCI W REALIZACJI II ETAP - nowa sieć cieplna dla budynków 1, 2, 8, z przyłączeniem pozostałych - wymiennikowe węzły cieplne - podgrzewanie cwu instalacja solarna (?) - kompleksowa wymiana wewnętrznej instalacji w toku - oddzielny projekt dla układów wentylacji i klimatyzacji PRZYGOTOWANO ZAKTUALIZOWANY AUDYT ENERGETYCZNY Z AUDYTEM OŚWIETLENA

28 Efektywność cieplna jest jednym z kluczowych czynników wpływających na budownictwo zarówno mieszkaniowe jak i komercyjne w Europie. Ograniczanie kosztów ogrzewania leży na sercu nie tylko płacącym rachunki za ogrzewanie, lecz także rządom Państw, które w protokołach z Kyoto zobowiązały się do ograniczenia emisji dwutlenku węgla do atmosfery.

29 PROJEKT SZPITAL JAK NOWY TERMOMODERNIZACJA TO OSZCZĘDNOŚCI, KTÓRE POZWALAJĄ NA ROZWÓJ

30 ZA UWAGĘ DZIĘKUJE PAŃSTWU MAŁGORZATA TOBIŚ
