TCP/IP INTELIGENTNY DOM/OSIEDLE SYSTEMY WIDEO-DOMOFONOWE

Transkrypt

1 Technology for life TCP/IP INTELIGENTNY DOM/OSIEDLE SYSTEMY WIDEO-DOMOFONOWE

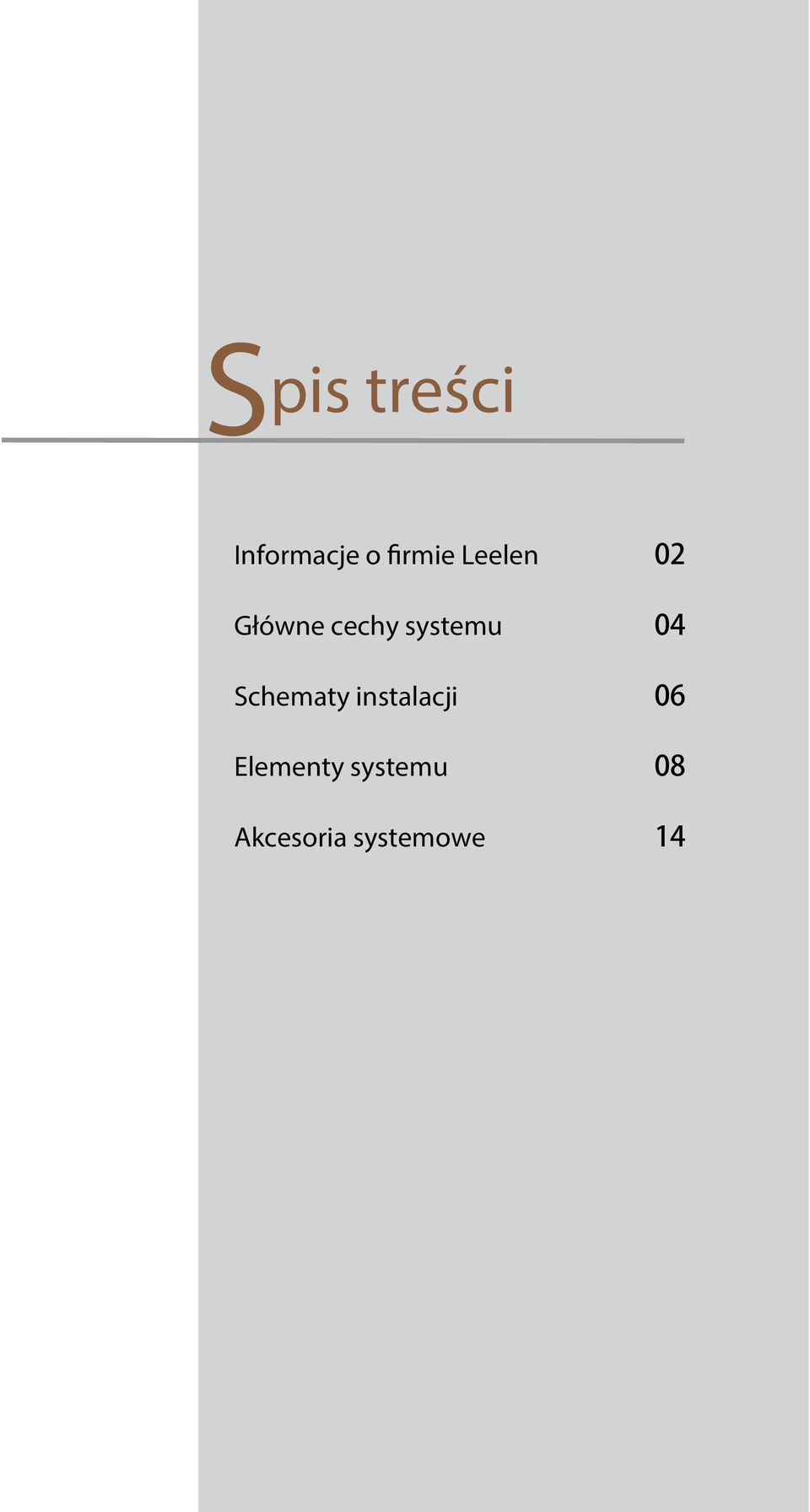

2 Spis treści Informacje o firmie Leelen Główne cechy systemu Schematy instalacji Elementy systemu Akcesoria systemowe

3 Informacje o firmie Wychodząc na przeciw oczekiwaniom klientów, ciągle rozwijamy nasze umiejętności. W naszych produktach precyzję widać w każdym calu, odpowiadają za to specjalnie opracowane systemy kontroli jakości. Elektronikę wideodomofonów wykonujemy w technologii SMT. Wprowadzamy ulepszenia i innowacje, dbamy o pozytywny wizerunek naszych produktów, dzięki włoskim projektantom marka Leelen zachwyca swoim wyglądem i przekonuje do siebie coraz szersze grono odbiorców. Tak skonstruowana wizja rozwoju przedsiębiorstwa pozwoliła na osiągnięcie wielu sukcesów. Wymiana doświadczeń i współpraca na całym świecie pozwala na ciągły rozwój marki Leelen. Dbamy, aby produkcja oraz sprzedaż Leelen były na najwyższym poziomie. Jesteśmy pierwszym przedsiębiorstwem, które wdrożyło system zarządzania jakością ISO9001 i ISO14000 w systemie intercom, zatwierdzono "Adopting International Standard Product Marking Certificate". Leelen jest zdobywcą wielu nagród oraz certyfikatów. Produkcja systemów wideo-domofonowych trwa nieustannie od 1991 roku. Wideodomofony Leelen znajdują się w około 37 krajach Europy, Australii, USA, Azji i Rosji. Leelen wykazuje 2 mln przepustowości produkcyjnej rocznie. W naszej ofercie znajdują się rozwiązania w zakresie - inteligentnych budynków, widedomofony, domofony wielomieszkaniowe oraz inne urządzenia kontroli dostępu. Wszystkie produkty są zaawansowane technologicznie, gwarantując stabilną i bezawaryjną pracę. 02

4 GŁÓWNE CECHY Tradycyjne funkcje: Użytkownicy mogą odbierać połączenia od jednostek ochrony, obwodowych stacji bramowych, stacji zewnętrznych i zwolnić drzwi dla gości. Panel wewnętrzny Biuro ochrony Wejście Wewnętrzny wideo-interkom: Najemcy mogą rozmawiać ze sobą widząc się wzajemnie. Funkcja prywatności: Użytkownicy mogą wyciszyć dźwięki i utrzymywać dom w ciszy. Zapisy wideo: Goście mogą zostawiać swoje wideo-wiadomości dla użytkowników. Kontrola windy: Windy mogą być sterowane przez gości oraz użytkowników w celu dotarcia do żądanych pięter. 28F 27F 28F 26F Winda

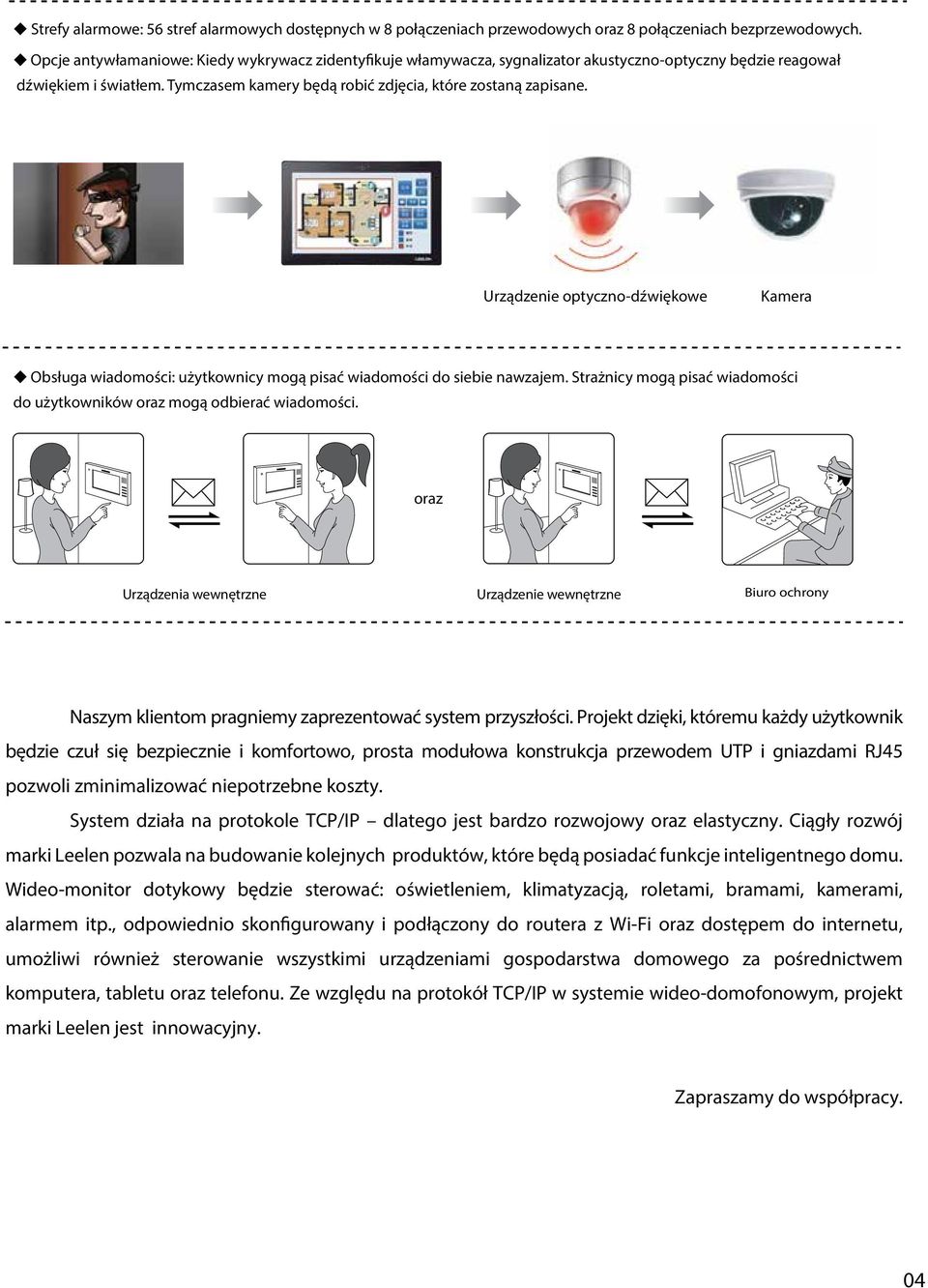

5 Strefy alarmowe: 56 stref alarmowych dostępnych w 8 połączeniach przewodowych oraz 8 połączeniach bezprzewodowych. Opcje antywłamaniowe: Kiedy wykrywacz zidentyfikuje włamywacza, sygnalizator akustyczno-optyczny będzie reagował dźwiękiem i światłem. Tymczasem kamery będą robić zdjęcia, które zostaną zapisane. Urządzenie optyczno-dźwiękowe Kamera Obsługa wiadomości: użytkownicy mogą pisać wiadomości do siebie nawzajem. Strażnicy mogą pisać wiadomości do użytkowników oraz mogą odbierać wiadomości. oraz Urządzenia wewnętrzne Urządzenie wewnętrzne Biuro ochrony Naszym klientom pragniemy zaprezentować system przyszłości. Projekt dzięki, któremu każdy użytkownik będzie czuł się bezpiecznie i komfortowo, prosta modułowa konstrukcja przewodem UTP i gniazdami RJ45 pozwoli zminimalizować niepotrzebne koszty. System działa na protokole TCP/IP dlatego jest bardzo rozwojowy oraz elastyczny. Ciągły rozwój marki Leelen pozwala na budowanie kolejnych produktów, które będą posiadać funkcje inteligentnego domu. Wideo-monitor dotykowy będzie sterować: oświetleniem, klimatyzacją, roletami, bramami, kamerami, alarmem itp., odpowiednio skonfigurowany i podłączony do routera z Wi-Fi oraz dostępem do internetu, umożliwi również sterowanie wszystkimi urządzeniami gospodarstwa domowego za pośrednictwem komputera, tabletu oraz telefonu. Ze względu na protokół TCP/IP w systemie wideo-domofonowym, projekt marki Leelen jest innowacyjny. Zapraszamy do współpracy. 04

6 DIAGRAM SYSTEMU Diagram systemu jednorodzinnego Kamery Strefy alarmowe Przycisk awaryjny Detektor ruchu Blokada zamka Detektor dymu Moduł alarmowy Panele wewnętrzne Panele zewnętrzne Router SYV75-3 RVV4X0.5 RVV4X0.5+SYV75-3 CAT-5(E)

7 Diagram systemu wielorodzinnego w sieci Budynek 1: Budynek 2: Strefy alarmowe : Przycisk awaryjny Detektor ruchu Moduł alarmowy Blokada zamka Detektor dymu Przełącznik sieciowy Panele wewnętrzne Panele wewnętrzne Przełącznik sieciowy Przełącznik sieciowy Panel zewnętrzny Odbiornik światłowodowy Do następnego budynku Panel zewnętrzny Obwodowy panel zewnętrzny: Nadajnik światłowodowy Centralny przełącznik sieciowy Router Serwer centralny Konsola portierska Przewód światłowodowy Cat-5(E) RVV4X0.5 06

8 ELEMENTY SYSTEMU Jednorodzinne panele zewnętrzne IP Model No.8 Model No.15C Parametry techniczne: Kamera : 1/3 CCD Kąt widzenia : 92 Rozdzielczość : 480TV Line Min. oświetlenie : 0.01LUX Audio SNR : 50dB Zniekształcenie audio : 5% Zasilanie: DC18V±10% Pobór mocy: <3.5W (Natężenie pracy);<0.5w (Prąd czuwania)

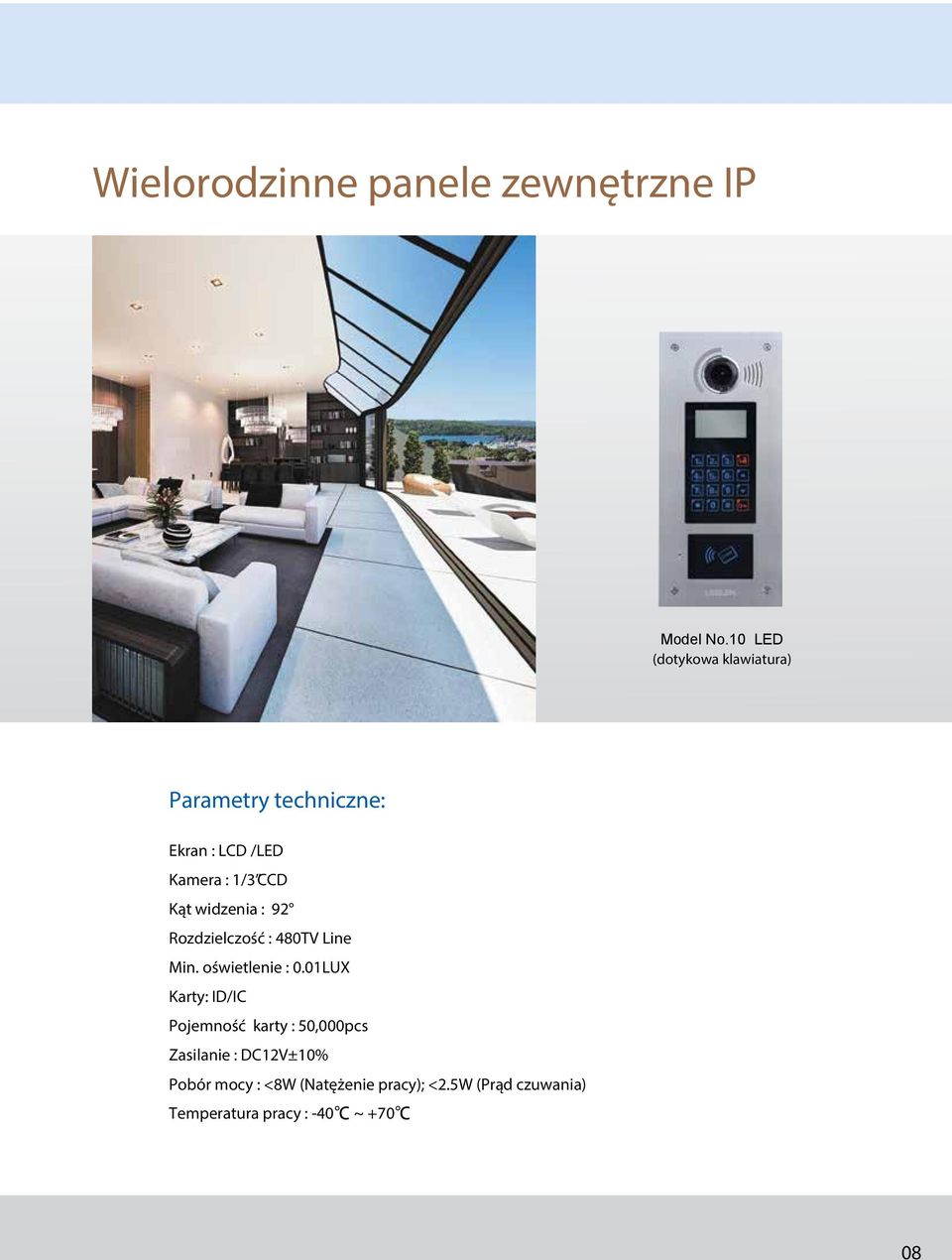

9 Wielorodzinne panele zewnętrzne IP Model No.10 LED (dotykowa klawiatura) Parametry techniczne: Ekran : LCD /LED Kamera : 1/3 CCD Kąt widzenia : 92 Rozdzielczość : 480TV Line Min. oświetlenie : 0.01LUX Karty: ID/IC Pojemność karty : 50,000pcs Zasilanie : DC12V±10% Pobór mocy : <8W (Natężenie pracy); <2.5W (Prąd czuwania) Temperatura pracy : -40 ~

10 ELEMENTY SYSTEMU Panele IP bezpośredniego wywołania Model No.8 Panel pomocniczy Model 15E Model 15F Parametry techniczne: Kamera: 1/3 CCD Obiektyw: 3,6 mm, kąt widzenia 92 Rozdzielczość: 480 linii TV Min. oświetlenie: 0.01Lux Karty: ID / IC opcjonalnie Pojemność kart: szt Napięcie pracy: DC18V Pobór mocy: <6W (stan pracy), <2.5W (stan czuwania)

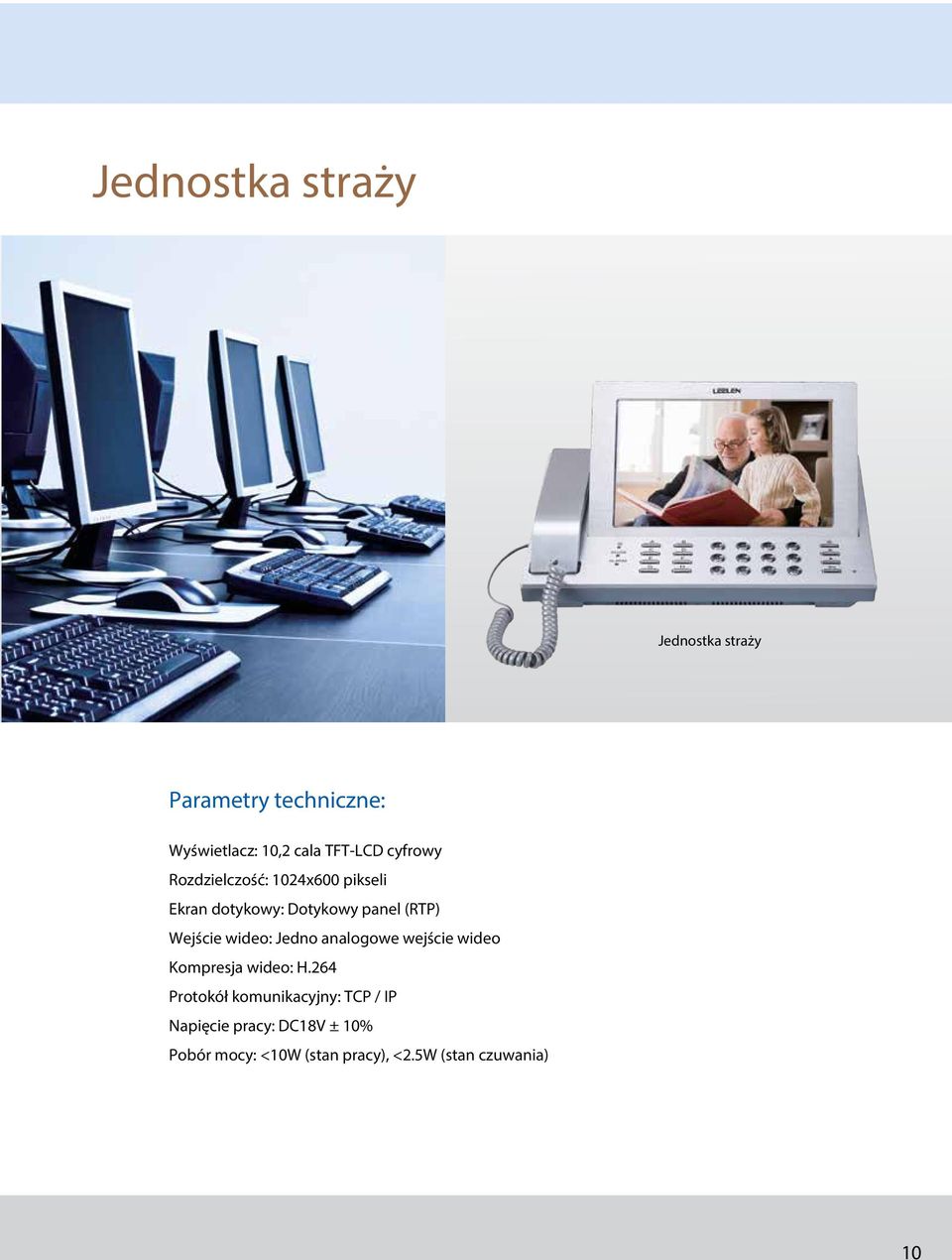

11 Jednostka straży Jednostka straży Parametry techniczne: Wyświetlacz: 10,2 cala TFT-LCD cyfrowy Rozdzielczość: 1024x600 pikseli Ekran dotykowy: Dotykowy panel (RTP) Wejście wideo: Jedno analogowe wejście wideo Kompresja wideo: H.264 Protokół komunikacyjny: TCP / IP Napięcie pracy: DC18V ± 10% Pobór mocy: <10W (stan pracy), <2.5W (stan czuwania) 10

12 ELEMENTY SYSTEMU Panele wewnętrzne IP E 75B (7 ) E 75 (7 ekran dotykowy) E 73 (7 ekran dotykowy) E 72 (7 ekran dotykowy) E 70 (10.2 ekran dotykowy) E 60 (7 ) Parametry techniczne : Ekran: TFT-LCD Rozdzielczość : 800x480(7 ); 1024x600 (10.2 ) Ekran dotykowy : (CTP) Kompresja wideo: H.264 Kompresja dźwięku: G.711 Protokół komunikacyjny: standard TCP/IP Zasilanie : DC18V Pobór mocy : 7 <7W (Natężenie pracy); <2.5W (Prąd czuwania) 10.2 <8W (Natężenie pracy); <2.5W (Prąd czuwania)

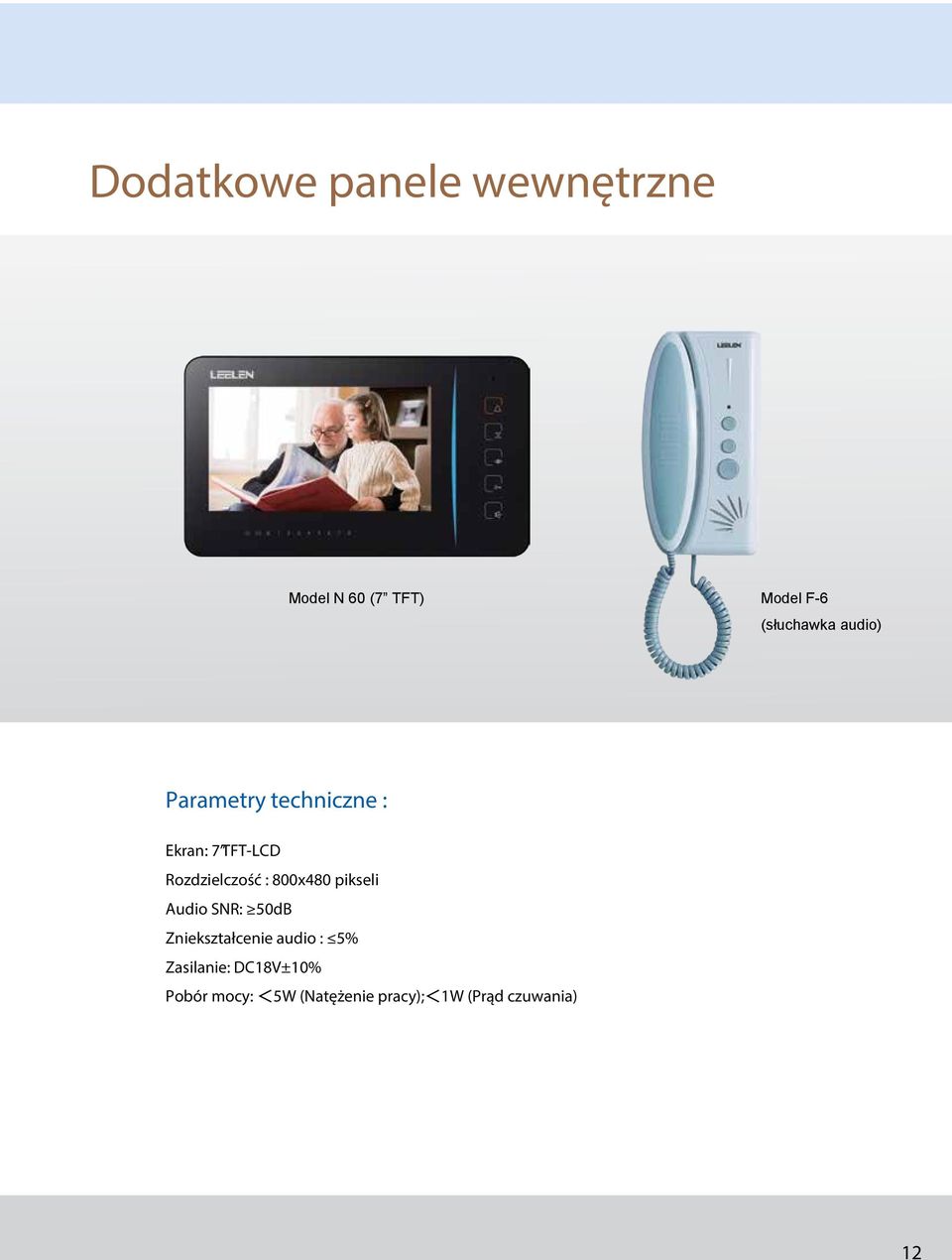

13 Dodatkowe panele wewnętrzne Model N 60 (7 TFT) Model F-6 (słuchawka audio) Parametry techniczne : Ekran: 7 TFT-LCD Rozdzielczość : 800x480 pikseli Audio SNR: 50dB Zniekształcenie audio : 5% Zasilanie: DC18V±10% Pobór mocy: <5W (Natężenie pracy);<1w (Prąd czuwania) 12

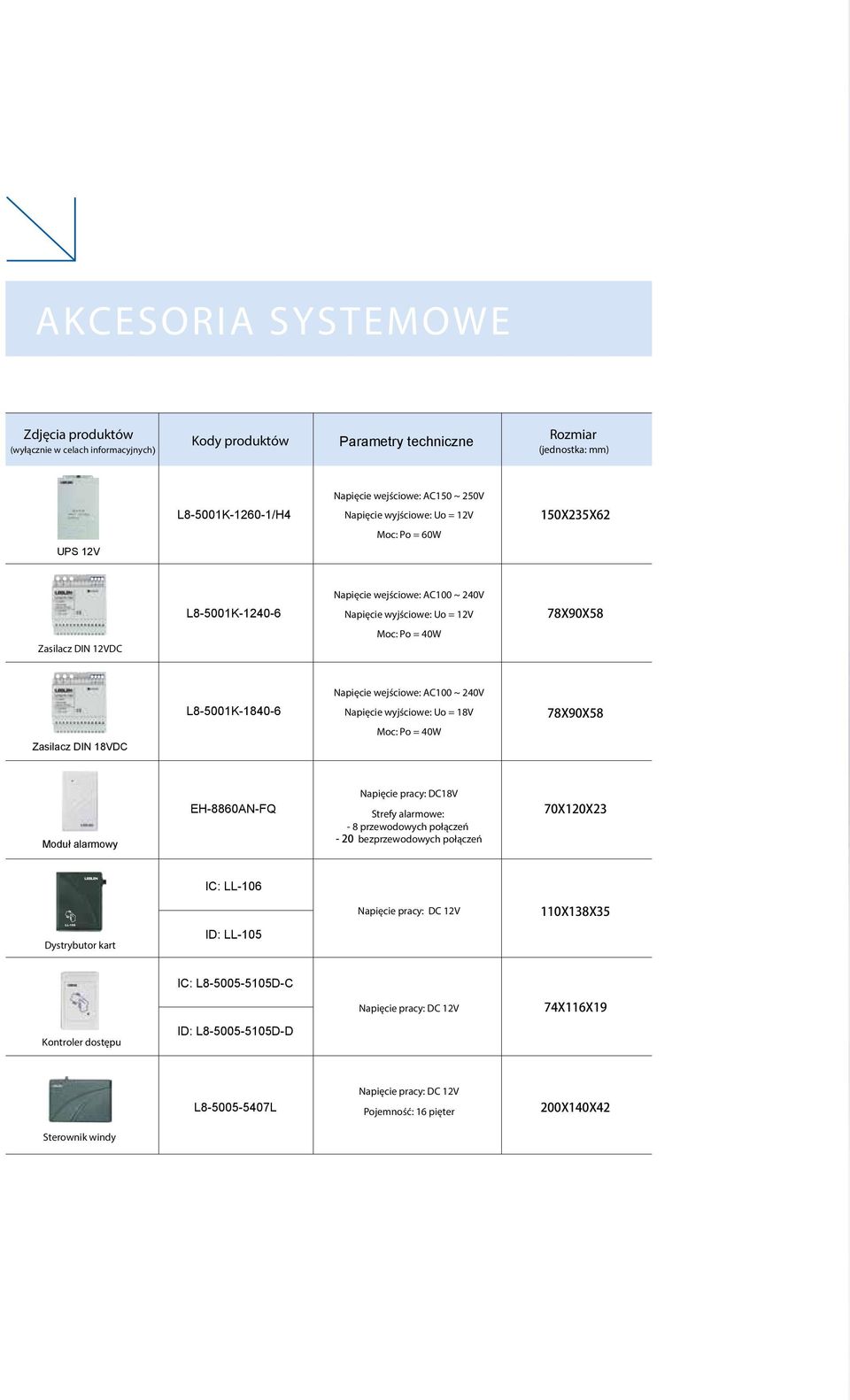

14 AKCESORIA SYSTEMOWE Zdjęcia produktów (wyłącznie w celach informacyjnych) Kody produktów Parametry techniczne Rozmiar (jednostka: mm) Napięcie wejściowe: AC150 ~ 250V L8-5001K /H4 Napięcie wyjściowe: Uo = 12V 150X235X62 Moc: Po = 60W UPS 12V Napięcie wejściowe: AC100 ~ 240V L8-5001K Napięcie wyjściowe: Uo = 12V 78X90X58 Zasilacz DIN 12VDC Moc: Po = 40W Napięcie wejściowe: AC100 ~ 240V Zasilacz DIN 18VDC L8-5001K Napięcie wyjściowe: Uo = 18V Moc: Po = 40W 78X90X58 Moduł alarmowy EH-8860AN-FQ Napięcie pracy: DC18V Strefy alarmowe: - 8 przewodowych połączeń - 20 bezprzewodowych połączeń 70X120X23 IC: LL-106 Napięcie pracy: DC 12V 110X138X35 Dystrybutor kart ID: LL-105 IC: L D-C Napięcie pracy: DC 12V 74X116X19 Kontroler dostępu ID: L D-D L L Napięcie pracy: DC 12V Pojemność: 16 pięter 200X140X42 Sterownik windy

15 14
