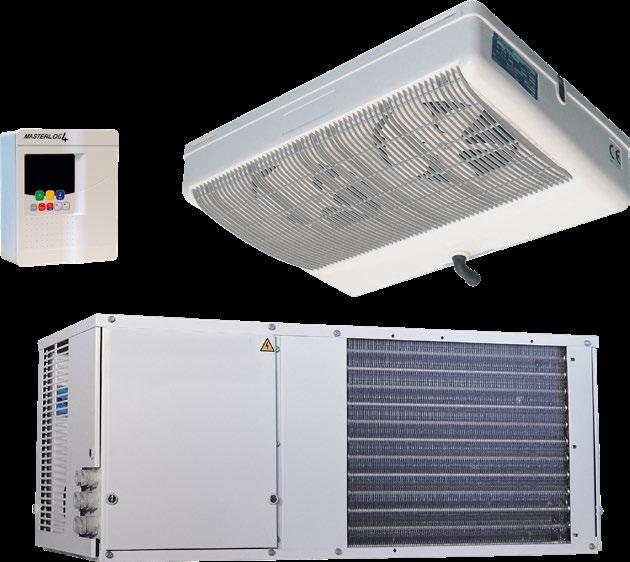

1 SYSTEMEM SPLIT AGREGAT GAMA DO ZASTOSOWAŃ KOMERCYJNYCH Bary / Restauracje Sklepy spożywcze - Mini markety HFC 0.5 > 4.8 kw / MINI Ten gotowy do instalacji model systemu split jest dostępny z różnymi typami chłodnic zależnie od wymogów aplikacji: - urządzenia podsufitowe (MF i MR) - i urządzenia kubikowe (3C-A). Agregat obejmuje 9 modeli: - 6 dla zastosowań średniotemperaturowych - 3 dla zastosowań niskotemperaturowych Spełnia wymogi chłodnicze chłodni do 35 m3. PED

2 AGREGAT Urządzenie jest napełnione fabrycznie czynnikiem R404A. Agregat Rama i obudowa są wykonane z pomalowanej blachy, do instalacji zewnętrznej na podłożu lub na ścianie. Sprężarka Agregat MINI jest wyposażony w sprężarkę w hermetycznej obudowie. Skraplacz Skraplacz wykonany z miedzi/aluminium, wyposażony w wentylator 230V/1 lub 400V/ obr./min. Skrzynka przełączników Uszczelniona skrzynka przełączników IP 53 zawiera: 1 tablicę rozdzielczą wg standardu CEI oraz APAVE, połączenia elektryczne za pośrednictwem dławików. Obudowa okablowana wraz z zabezpieczeniami dla urządzenia i chłodnicy. Odłącznik i zawór elektromagnetyczny w standardzie dla modeli MIP 25A i MIN 26A (opcjonalne dla innych modeli). Inne wyposażenie Zabezpieczenie przed zbyt wysokim ciśnieniem jest realizowane za pomocą presostatu wysokiego ciśnienia z automatycznym resetem. Linia cieczowa z osuszaczem, zasobnikiem i wskaźnikiem higroskopijnym. Pompa z presostatem niskiego ciśnienia i zaworem elektromagnetycznym w urządzeniach MIP 25A i MIN 26A (opcjonalne dla innych modeli). Zawór roboczy z króćcem odbioru ciśnienia (wejście/wyjście na urządzeniu). CHŁODNICE Bardzo gruba obudowa wykonana z ABS nadającego się do recyklingu (do modeli MIP 13A i MIN 14A). Inne modele wykonane z pomalowanej białą emalią blachy stalowej. Blok lamelowy z miedzi/aluminium, rozstaw lamel 4,23 mm oraz rurki z wewnętrznymi strukturami rowkowymi. Zainstalowany fabrycznie zawór rozprężny o szerokim zakresie pracy. Grzałka odtajania i czujnik (S2) końca odtajania dla modeli niskotemperaturowych. Napełniony fabrycznie azotem. STEROWANIE Chłodnice Sterowanie Sterownik elektroniczny. Sterownik odtajania (powietrzem lub elektrycznie). Sterowanie oświetleniem. Wyświetlacz i sygnalizowanie alarmów. Programowalny dodatkowy styk (otwieranie drzwi, zabezpieczenie przed zamknięciem osoby w piwnicy ). Praca w trybie wymuszonym do szybkiego chłodzenia lub głębokiego zamrażania. OZNACZENIE MI(1)P(2) 3 A(3) / MF 3(4) MIB(1) P(2) 5A(3) (1) Systemy split / Agregaty (2) P = urządzenia średniotemperaturowe N = urządzenia niskotemperaturowe (3) Model (4) Chłodnica ZALETY Instalacja / Serwis / Konserwacja Urządzenia pod klucz i (zawór roboczy, osuszacz, wskaźniki, obudowa ) oraz przyjazna dla użytkownika konstrukcja umożliwiająca łatwy dostęp do komponentów. Zwarta i sztywna budowa urządzenia, umożliwiająca łatwe przenoszenie i instalację w miejscach o ograniczonej przestrzeni. Skrzynka przełączników okablowana i testowana fabrycznie. Aplikacja 1 +4 C - DT1 = 6K Aplikacja 2 0 C - DT1 = 8K Aplikacja 3-18 C - DT1 = 8K Aplikacja 4-25 C - DT1 = 6K MF MR 3C-A MF + odtajanie E1K MR + odtajanie E1K 3C-A + odtajanie E1K - MRE 3C-A - MRE 3C-A Dostawa odzielnie Montaż fabryczny OPCJE RPC KHE KRE CAC CEV RPE SEC ECC Dodatkowy pasek na obudowie Skraplacz wodny + presostat Cyfrowy kontroler wysokiego ciśnienia (nie zamontowany). 2-litrowy zbiornik + presostat niskiego ciśnienia + zawór elektromagnetyczny (z wyjątkiem P 25A N 26A). 3-litrowy zbiornik (tylko P 25A N 26A). Odłącznik. Magnetyczny zestaw oświetlenia przez iluminator z włącznikiem drzwiowym (nie zamontowany). Grzałka linii spustowej (nie zamontowana). Pakowanie w skrzyni (agregaty).

3 = WYMIARY AGREGATU D WYMIARY STEROWNIKA H F P L 93 WYMIARY CHŁODNICY MF 3 - MF = 493** 784* ** 596* 493** Ø 20 mm 90 mini mini 227 Ø ,5 7 MR 110* - MR 135* - MR 210** MRE 135* - MRE 210** 3CA 3243R 3CA 3243E mini ,5 484

4 HFC t i = +4 C - DT1 = 6K MIP 3 A MIP 5 A MIP 7 A MIP 10 A MIP 13 A MIP 25 A MF 3 MF 4 MR 110 MR 135 MR 210 3CA 3243R Wydajność R404A (1) kw 1,22 1,41 1,88 2,07 2,61 4,79 Pobór mocy (1) kw 0,77 0,90 1,25 1,38 1,74 2,70 Kubatura pomieszczenia (2) m Agregat MIP 3 A MIP 5 A MIP 7 A MIP 10 A MIP 13 A MIP 25 A Pobór mocy W max Pobór prądu A max. 5,0 5,6 6,0 6,8 8,7 5,7 Sprężarka HP 3/8 1/2 3/ /4 2.3 Napięcie 50Hz 230V/1+T 230V/1+T 230V/1+T 230V/1+T 230V/1+T 400V/3+N+T Przepływ powietrza m 3 /h L mm P mm H mm D mm F mm Linia ssąca Ø 3/8" 3/8" 1/2" 1/2" 1/2" 5/8" Linia cieczowa Ø 1/4" 1/4" 1/4" 1/4" 1/4" 3/8" Waga netto kg Chłodnica MF 3 MF 4 MR 110 MR 135 MR 210 3CA 3243R Liczba x Ø mm 2 x x x x x x 300 Przepływ powietrza m 3 /h Pobór mocy W max Pobór prądu A max Waga netto kg t i = 0 C - DT1 = 8K MIP 3 AD MIP 5 AD MIP 7 AD MIP 10 AD MIP 13 AD MIP 25 AD MF 3 MF 4 MR 110 MR 135 MR 210 3CA 3243R Wydajność R404A (1) kw 0,97 1,13 1,54 1,71 2,17 3,83 Pobór mocy (1) kw 0,71 0,83 1,12 1,23 1,55 2,44 Kubatura pomieszczenia (2) m Agregat MIP 3 A MIP 5 A MIP 7 A MIP 10 A MIP 13 A MIP 25 A Pobór mocy W max Pobór prądu A max. 5,0 5,6 6,0 6,8 8,7 5,7 Sprężarka HP 3/8 1/2 3/ /4 2.3 Napięcie 50Hz 230V/1+T 230V/1+T 230V/1+T 230V/1+T 230V/1+T 400V/3+N+T Przepływ powietrza m 3 /h L mm P mm H mm D mm F mm Linia ssąca Ø 3/8" 3/8" 1/2" 1/2" 1/2" 5/8" Linia cieczowa Ø 1/4" 1/4" 1/4" 1/4" 1/4" 3/8" Waga netto kg Chłodnica MF 3 MF 4 MR 110 MR 135 MR 210 3CA 3243R Liczba x Ø mm 2 x x x x x x 300 Przepływ powietrza m 3 /h Pobór mocy W max Pobór prądu A max Odtajanie elektryczne + E1K W max A max Waga netto kg (1) 10K przegrzanie 3K dochładzanie (2) Kubatura pomieszczenia wskazana dla: Izolacja 80 mm podłoga nie izolowana (dodatnia) izolacja podłogowa 150 mm (ujemna). Wsad 20 kg/m3 dziennie przy 20ºC (dodatnia) i -9ºC (ujemna) Praca = 18 h/dziennie przy temp. zewn. 32ºC.

5 HFC t i = -18 C - DT1 = 8K MIN 8 A MIN 14 A MIN 26 A MRE 135 MRE 210 3CA 3243E Wydajność R404A (1) kw 1,00 1,09 2,30 Pobór mocy (1) kw 1,05 1,13 2,35 Kubatura pomieszczenia (2) m Agregat MIN 8 A MIN 14 A MIN 26 A Pobór mocy W max Pobór prądu A max. 5,0 6,2 5,5 Sprężarka HP 3/4 1 1/2 2.3 Napięcie 50Hz 230V/1+T 230V/1+T 400V/3+N+T Przepływ powietrza m 3 /h L mm P mm H mm D mm F mm Linia ssąca Ø 1/2" 1/2" 5/8" Linia cieczowa Ø 1/4" 1/4" 3/8" Waga netto kg Chłodnica MRE 135 MRE 210 3CA 3243E Liczba x Ø mm 2 x x x 300 Przepływ powietrza m 3 /h Pobór mocy W max Pobór prądu A max Waga netto kg t i = -25 C - DT1 = 6K MIN 8A MIN 14A MIN 26A MRE 135 MRE 210 3CA 3243E Wydajność R404A (1) kw 0,78 0,83 1,74 Pobór mocy (1) kw 0,96 0,99 2,00 Kubatura pomieszczenia (2) m Agregat MIN 8A MIN 14A MIN 26A Pobór mocy W max Pobór prądu A max. 5,0 6,2 5,5 Sprężarka HP 3/4 1 1/2 2.3 Napięcie 50Hz 230V/1+T 230V/1+T 400V/3+N+T Przepływ powietrza m 3 /h L mm P mm H mm D mm F mm Linia ssąca Ø 1/2" 1/2" 5/8" Linia cieczowa Ø 1/4" 1/4" 3/8" Waga netto kg Chłodnica MRE 135 MRE 210 3CA 3243E Liczba x Ø mm 2 x x x 300 Przepływ powietrza m 3 /h Pobór mocy W max Pobór prądu A max Waga netto kg (1) 10K przegrzanie 3K dochładzanie (2) Kubatura pomieszczenia wskazana dla: Izolacja 80 mm podłoga nie izolowana (dodatnia) izolacja podłogowa 150 mm (ujemna). Wsad 20 kg/m3 dziennie przy 20ºC (dodatnia) i -9ºC (ujemna) Praca = 18 h/dziennie przy temp. zewn. 32ºC. CAC CEV RPC RPE SEC KHE KRE ECC / MINI O - / O O O O O O / - O

6 - MINI (PL) LENNOX EMEA zastrzega sobie prawo do dokonywania zmian bez uprzedniego zawiadomienia Zdjęcia przedstawiające urządzenie nie wchodzą w zakres umowy
