3 KATALOG 2014 Miksery i Powermiksery CMS-3 Compact Mixing System DYNACORD CMS-3 to seria kompaktowych mikserów audio. W wyniku integracji wysokiej klasy miksera sygnału ze studyjnej jakości cyfrowymi 24/48 bitowymi procesorami efektów i profesjonalnym interfejsem, kompatybilnym z platformą PC oraz MAC, uzyskano generację urządzeń, które stanowią doskonałą propozycję dla szerokiego zakresu aplikacji mobilnych oraz instalacyjnych w profesjonalnym sektorze pro audio. CMS-3 to urządzenia stworzone głównie z myślą o systemach aktywnych. W trosce o niezawodność i najwyższą jakość przetwarzanego dźwięku, do ich produkcji wykorzystuje się komponenty najwyższej jakości te same, które stosowane są również do produkcji PowerMate-3. Wygodna w użyciu sekcja efektów pozwala na niezależne edytowanie każdego z procesorów, oferujących po 100 fabrycznych presetów, wyselekcjonowanych i zoptymalizowanych pod kątem zastosowań Live. Użytkownikowi umożliwiono również modyfikację parametrów oraz zdefiniowanie dwudziestu własnych ustawień dla każdego z procesorów. Poczwórny port USB 2.0 pozwala na bezpośrednią rejestrację lub odtwarzanie dźwięku. Rodzinę CMS-3 wyposażono w czytelny wyświetlacz OLED, charakteryzujący się wysokim kontrastem, a także ergonomiczny układ poszczególnych sekcji, gwarantujący użytkownikowi komfortowe i intuicyjne korzystanie z urządzenia. Zastosowane rozwiązanie konstrukcyjne pozwala w razie potrzeby na łatwe zamontowanie CMS-3 w obudowie transportowej typu rack 19. Wystarczy w tym celu jedynie zdemontować plastikowe okładziny po obu stronach obudowy i zastąpić je specjalnymi uchwytami montażowymi. Aktualnie dostępne są cztery modele należące do rodziny CMS-3: CMS oferujący 8 kanałów (4x Mikr/Linia + 2x Mikr/Linia stereo USB ( super channels ) + 2x Stereo/Linia). CMS oferujący 10 kanałów (6 wejść mic / line oraz 4 wejścia stereo). CMS oferujący 16 kanałów (12 wejść mic / line oraz 4 wejścia stereo). CMS oferujący 22 kanały (18 wejść mic / line oraz 4 wejścia stereo). 3

4 Miksery i Powermiksery CMS-3 Specyfikacja CMS/PM CMS/PM CMS/PM CMS/PM Kanały Mono + Stereo MON, FX, AUX 1x pre, 1x post, 1x pre/post 2Pre, 2Post, 2 z możliwością przełączenia PRE/POST MIC GAIN (mono) 0 do +60dB MIC GAIN (stereo) +10 do +60dB LINE/CD/USB Line -10 do +20dB THD, 1kHz, MBW=80kHz wejście MIC do wyjścia Master A L/R, <0,005% +16dBu, typowo Pasmo przenoszenia -3dB, 1kHz, dowolne wejście do dowolnego wyjścia Dowolne wejście do dowolnego wyjścia w mikserze 15 Hz - 70kHz Czułość wejściowa, wszystkie regulatory poziomu w pozycji max. MIC -74dBu (155µV) LINE (mono) -54dBu (1.55mV) LINE (stereo) -34dBu (15.5mV) CD (stereo) -34dBu (15.5mV) Poziomy maksymalne Wejście MIC +21dBu Wejście LINE, mono +41dBu Wejście LINE, stereo +30dBu Inne wejścia +22dBu Wyjścia +22dBu Równoważony szum wejściowy, wejście MIC, A-ważone, 150ohm -130dBu Szum, wejścia kanałów do wyjść Master A L/R, A-ważone Tłumik sumy na minimum -100dBu -97dBu Tłumik sumy 0dB, tłumik kanału na minimum -92dBu -91dBu -89dBu -87dBu Tłumik sumy 0dB, tłumik kanału 0dB, jednakowa czułość kanałów -82dBu -83dBu -82dBu 18+4 Korekcja LO ±15dB / 60 Hz wejście mono MID, ±15dB / 100 Hz to 8kHz wejście stereo MID, ±12dB / 2.4kHz HI ±15dB / 12kHz (63, 125, 400, 630, 1k, 1.6k, 2.5k, 4k, 6.3k, 12kHz) ±10dB / Q = 1.5 do pasmowy Master EQ 11-pasmowy Master EQ Filtry wejścia mono, LO-CUT f = 80 Hz, 18 db/oct. wejścia mono, VOICE FILTER przełączany MON 1/2 FILTR FEEDBACK 70 Hz - 7kHz, notch, -9dB Efekty Typ Podwójny multiefekt stereo 24/48-bit + TAP Delay, 100 ustawień fabrycznych, 20 użytkownika Wyświetlacz 128 x 64 pikseli, OLED USB Kanały 4 In / 4 Out Konwersja AD/DA 24-bit Interfejs PC USB2.0, Typ B żeński Interfejs MIDI złącze 5-pin DIN, In / Out Zasilanie Phantom 48 V DC Pobór prądu Bez lampki 35W 45W 50W 55W Z lampką 40W 50W 55W 60W 4

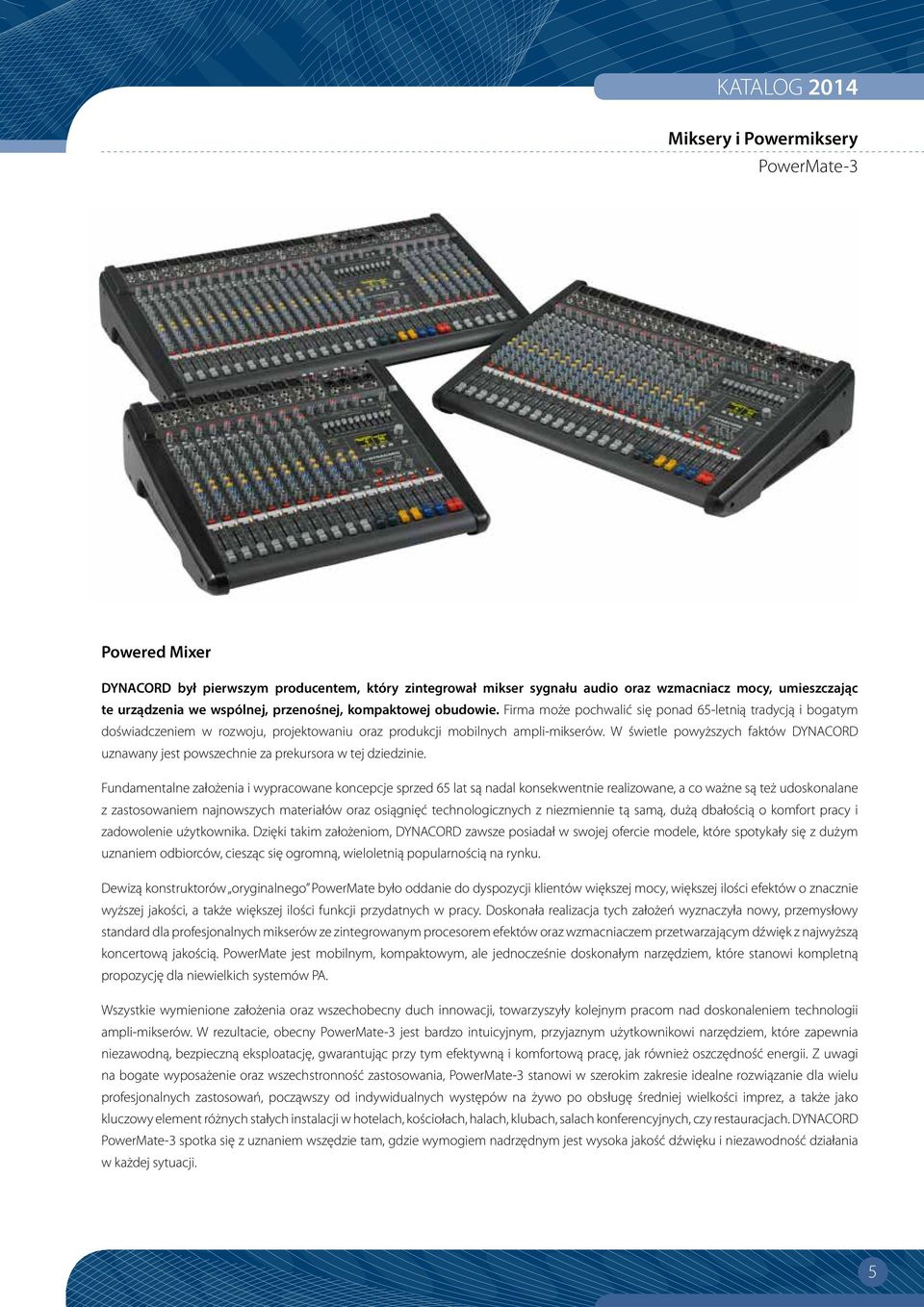

5 KATALOG 2014 Miksery i Powermiksery PowerMate-3 Powered Mixer DYNACORD był pierwszym producentem, który zintegrował mikser sygnału audio oraz wzmacniacz mocy, umieszczając te urządzenia we wspólnej, przenośnej, kompaktowej obudowie. Firma może pochwalić się ponad 65-letnią tradycją i bogatym doświadczeniem w rozwoju, projektowaniu oraz produkcji mobilnych ampli-mikserów. W świetle powyższych faktów DYNACORD uznawany jest powszechnie za prekursora w tej dziedzinie. Fundamentalne założenia i wypracowane koncepcje sprzed 65 lat są nadal konsekwentnie realizowane, a co ważne są też udoskonalane z zastosowaniem najnowszych materiałów oraz osiągnięć technologicznych z niezmiennie tą samą, dużą dbałością o komfort pracy i zadowolenie użytkownika. Dzięki takim założeniom, DYNACORD zawsze posiadał w swojej ofercie modele, które spotykały się z dużym uznaniem odbiorców, ciesząc się ogromną, wieloletnią popularnością na rynku. Dewizą konstruktorów oryginalnego PowerMate było oddanie do dyspozycji klientów większej mocy, większej ilości efektów o znacznie wyższej jakości, a także większej ilości funkcji przydatnych w pracy. Doskonała realizacja tych założeń wyznaczyła nowy, przemysłowy standard dla profesjonalnych mikserów ze zintegrowanym procesorem efektów oraz wzmacniaczem przetwarzającym dźwięk z najwyższą koncertową jakością. PowerMate jest mobilnym, kompaktowym, ale jednocześnie doskonałym narzędziem, które stanowi kompletną propozycję dla niewielkich systemów PA. Wszystkie wymienione założenia oraz wszechobecny duch innowacji, towarzyszyły kolejnym pracom nad doskonaleniem technologii ampli-mikserów. W rezultacie, obecny PowerMate-3 jest bardzo intuicyjnym, przyjaznym użytkownikowi narzędziem, które zapewnia niezawodną, bezpieczną eksploatację, gwarantując przy tym efektywną i komfortową pracę, jak również oszczędność energii. Z uwagi na bogate wyposażenie oraz wszechstronność zastosowania, PowerMate-3 stanowi w szerokim zakresie idealne rozwiązanie dla wielu profesjonalnych zastosowań, począwszy od indywidualnych występów na żywo po obsługę średniej wielkości imprez, a także jako kluczowy element różnych stałych instalacji w hotelach, kościołach, halach, klubach, salach konferencyjnych, czy restauracjach. DYNACORD PowerMate-3 spotka się z uznaniem wszędzie tam, gdzie wymogiem nadrzędnym jest wysoka jakość dźwięku i niezawodność działania w każdej sytuacji. 5

6 Miksery i Powermiksery PowerMate-3 Ważniejsze cechy PowerMate-3: bezkompromisowa jakość, intuicyjna obsługa, 2 procesory efektów (100 presetów fabrycznych + 20 dla ustawień użytkownika), zintegrowany interfejs USB 2.0 kompatybilny z PC i Mac, korektor graficzny w sekcji master, duży wyświetlacz OLED, wzmacniacz klasy D, oferujący 2x 1000W RMS / 4ohm, niewielka waga, kompaktowe wymiary, specjalna pokrywa zabezpieczająca dla modelu 1000 i 1600 ze zintegrowanymi uchwytami ułatwiającymi przenoszenie, niski poziom zużycia energii. W skład rodziny ampli mikserów PowerMate-3 wchodzą 4 urządzenia: PM (8 kanałów). PM (10 kanałów). PM (16 kanałów). PM (22 kanały). Powermiksery PowerMate-3 są odpowiednikami mikserów CMS-3, wyposażonymi we wzmacniacz o mocy 2x 1000W RMS / 4ohm. Muzyka i Technologia, październik 2012 Test Dynacord PowerMate LiveSound, lipec/sierpień 2012 Test Dynacord PowerMate LiveSound, kwiecień 2011 Test Dynacord PowerMate Muzyka i Technologia, kwiecień 2011 Test Dynacord PowerMate Specyfikacja PM600-3 PM PM PM Kanały (mono+stereo) Wyjścia AUX 1x pre, 1x post, 1x pre/post 2x pre, 2x post, 2x pre/post Maksymalna moc wyjściowa, 1kHz, THD 1%, dwa kanały 2,66ohm 2x 1350W 4ohm 2x 1000W 8ohm 2x 600W Nominalna moc wyjściowa, 20Hz.. 20kHz, THD 0.5%, jeden kanał 4ohm 900W 8ohm 450W Maksymalne napięcie, 1kHz, bez obciążenia 74Vrms Zniekształcenia THD przy znamionowej mocy wyjściowej, 1kHz, MBW=80kHz Wejście wzmacniacza do wyjścia głośnikowego L/R 0,075% DIM 30, wzmacniacz 3.15kHz, 15kHz 0,05% IMD-SMPTE, wzmacniacz, 60Hz, 7kHz 0,15% Klasa wzmacniacza D Zasilanie 100 V V AC, 50 Hz.. 60 Hz Pobór prądu przy 1/8 maksymalnej mocy wyjściowej, 4Ω 450W Wymiary (W x H x D) x x x x x x x x Waga 9.0kg 14kg 17kg 18kg 6

7 KATALOG 2014 Miksery i Powermiksery PM 502 Powermixer PM 502 PM 502 jest kombinacją analogowego interfejsu, najwyższej jakości analogowych wejść, cyfrowej sekcji master oraz cyfrowego wzmacniacza. PM 502 oferuje pięć wejść MIC/Line, trzy wejścia stereo oraz trzy wyjścia Master, każde z niezależną 7-pasmową korekcją. Dzięki przemyślanej strukturze, rozbudowanej sekcji wejść, jak również różnorodnym funkcjom i w pełni elastycznym opcjom konfiguracji wyjść, PM 502 jest idealnym rozwiązaniem dla instalacji stałych takich jak bary, bistro, małe kluby, sale konferencyjne, hole i lobby hotelowe, czy też kościoły. Aż trzy niezależne pomieszczenia lub strefy mogą być indywidualnie kontrolowane za pomocą powermixera. PM 502 może zostać również przełączony w tryb 100V w celu bezpośredniego podłączenia do 100V lub 70V linii głośnikowych, bez konieczności zastosowania dodatkowego transformatora wyjściowego, który często jest wymagany w przypadku instalacji stałych. Opcjonalnie dostępny jest zestaw instalacyjny do montażu w 19 szafach rack lub do montażu powierzchniowego. PM 502 został stworzony również z myślą o dj ach i zespołach muzycznych, występujących w małej i średniej wielkości klubach. Wbudowany wzmacniacz klasy D, 2 x 450W (RMS/4 ohm) spełnia najwyższe standardy i jest w stanie zasilić kompletny system nagłośnienia. Zaawansowane przetwarzanie sygnału mikrofonowego kompresor/limiter, funkcja talkover pozwoli DJ owi na wygodną obsługę każdej imprezy. Złącze USB typ A umożliwia połączenie PM 502 z PC lub MAC w celu nagrywania (48kHz) lub odtwarzania sygnału z playbacku. Drugie złącze USB pozwala na wygodne podłączenie zewnętrznego nośnika danych (pendrive, zewnętrzny dysk) w celu odtworzenia sygnału w formacie MP3 lub WAV. 1. Mixer PM 502 posiada wbudowany profesjonalny mikser oferujący 5 najwyższej jakości wejść MIC/Line. Każdy z kanałów wyposażono w zintegrowany limiter, funkcję talkover oraz możliwość podania zasilania Phantom. Każdy z kanałów posiada regulację czułości, trzypunktowy korektor, wysyłkę do procesora efektów, wysyłkę na wyjście AUX, diodę PEAK oraz regulację poziomu sygnału. Ponadto PM 502 oferuje trzy wejścia stereo na złączach jack oraz równolegle podłączone gniazda RCA plus wejścia USB. 2. Wzmacniacz mocy Wzmacniacz mocy klasy D oferuje 2 x 450W (RMS / 4 ohm) lub 2 x 600W (4 ohm IHF-A). W opcjach menu możliwe jest przełączenie zasilania dla linii głośnikowych 100V; dodatkowy transformator nie jest wymagany. PM 502 wyposażono w szeroki wachlarz zabezpieczeń Dynacord, który gwarantuje najwyższą stabilność pracy urządzenia. 3. Sekcja Master Cyfrowa sekcja Master oferuje szeroki wybór wyjść. Dzięki wyjściom Stereo Master A i B oraz wyjściu AUX, PM 502 może obsługiwać niezależnie trzy strefy. Każde z wyjść wyposażono w siedmiopasmowy korektor oraz elastyczną możliwość routowania sygnału. Wyjście Master B wyposażono w linie opóźniającą, co pozwala na synchronizację rozproszonych systemów w instalacjach oddalonych od siebie do 50 metrów. Zintegrowany odtwarzacz formatu MP3 i WAV pozwala na odtwarzanie muzyki w tle lub w czasie przerwy między występami. 4. Sekcja efektów i przetwarzania sygnału Sekcja efektów bazuje na słynnych rozwiązaniach znanych z PowerMate. PM 502 wyposażono w 32 presety stereo, które są kombinacją efektów Reverb, Delay, Chorus oraz Echo/Reverb. Każdy z presetów można indywidualnie edytować. W bogatym menu znajdziemy również filtry LPN, presety dla funkcji talk-over oraz szeroką gamę możliwości routowania sygnałów. Wygodną obsługę sekcji efektów i przetwarzania sygnału zapewnia obrotowy enkoder oraz kontrastowy, ciekłokrystaliczny wyświetlacz. 7

8 Miksery i Powermiksery PM 502 SPECYFIKACJA PM502 Kanały (mono + stereo) 5+3 Wejścia mikrofonowe 5x XLR/Jack Wyjścia (FX, AUX) 1x POST, 1x PRE Moc, Hz, THD<0,5%, jeden kanał obciążony 4ohm 640W 8ohm 350W Moc maksymalna, 2 kanały, dynamic hedroom, IHF-A 4ohm 600W 8ohm 340W Moc, jeden kanał obciążony, 1kHz, THD=1% 4ohm 500W 8ohm 280W Moc, 1kHz, THD=1%, 2 kanały 4ohm 2x 450W 8ohm 2x 270W Moc, Hz, THD<0,5%, jeden kanał obciążony 4ohm 2x 400W 8ohm 2x 240W Moc, typ Direct Drive, (mostek), ciągła, 1kHz, THD=1% 12ohm 680W Maksymalne napięcie wyjściowe, wzmacniacz, 1kHz, bez obciążenia Dwa kanały 52Vrms Direct Drive 100Vrms Wejście mikrofonowe do wyjścia Master A, L/R, +10dBu <0,015% Wejście mikrofonowe do wyjścia głośnikowego <0,15% DIM30, Wejście mikrofonowedo wyjścia głośnikowego, 3,15kHz, 15kHz <0,5% IMD-SMPTE, Wejście mikrofonowedo wyjścia głośnikowego, 60Hz, 7kHz <0,15% Pasmo przenoszenia, -3dB, ref. 1kHz Dowolne wejście do dowolnego wyjścia 15Hz Hz Dowolne wejście do wyjścia głośnikowego 20Hz Hz Tłumienie, przycisk Mute Wzmacniacz, kanał 1 / 2 <-85dB Kanał do kanału <-78dB Tłumienie przycisku Mute >100dB Głośność, wysyłki FX, AUX >85dB CMRR, wejście MIC, 1kHz > 80dB Czułość wejściowa, wszystkie regulatory w pozycji maksymalnej MIC - 65dBu (435µV) LINE (mono) - 45dBu (4,35mV) LINE (stereo) - 27dBu (34,6mV) CD (stereo) - 27dBu (34,6mV) Poziomy maksymalne wejścia MIC, Gain w poz. min. + 11dBu wejścia LINE mono, Gain w poz. min. + 30dBu wejścia LINE stereo + 26dBu wyjście słuchawkowe + 21dBu Master A, B, Aux + 11dBu Impedancja wejściowa MIC 2kΩ CD 10kΩ wszystkie inne wejścia > 15kΩ 8

9 KATALOG 2014 Miksery i Powermiksery PM 502 Impedancja wyjściowa słuchawki 47Ω wszystkie inne wyjścia 150Ω Tłumiki Master, zamknięte -129dBu Szum, wejścia do wyjścia Master A, L/R, MBW 22kHz, A ważone Tłumiki Master, zamknięte -99dBu Tłumiki Master, centralnie Inne kanały, zamknięte -90dBu Tłumiki Master, centralnie Inne kanały, centralnie -85dBu S/N, wzmacniacz, A-ważone, 450W, 4ohm 104dB Stopień mocy Filtr półkowy, Low ±15dB / 60Hz Filtr Mid peak ±12dB / 2,4kHz Filtr półkowy, High ±15dB / 12kHz Korektor główny, 2 x 7 punktów 63, 160, 400, 1k, 2k5, 6k, 12 khz, ± 10dB / Q = 1,5 Filtry Filtr Low-cut, załączany na wejścia mikrofonowe (przełączalny) 80Hz, 18dB/oct, lub 150Hz, 12dB / oct. Filtr Low-cut, wzmacniacz, tryb Direct Drive 50Hz lub 70Hz, 18dB/oct. Procesor głośnikowy LPN, przełączany Opóźnienie Master B, regulowane 0-145ms (0-50m) Efekty Typ Stereo 24/48-bitowy procesor efektów Presety 32 fabryczne presety, z możliwością edycji Sterowanie Przełącznik nożny Wyświetlacz 128 x 64 pixele, LCD Audio player (USB, front panel) FAT32 Formaty audio MP3, WAV Interface USB 2.0 typ A Zasilanie USB 5V, 500mA Cyfrowy interface audio Kanały 2 wejścia, 2 wyjścia Konwertery AD/DA 16-bit, delta-sigma Próbkowanie 32 / 44.1 / 48kHz Interface PC USB 2.0, męski typ B Zabezpieczenia Wyjścia Master A, B, AUX Regulowany peak limiter, -10 do +11dBu Wzmacniacz Limiter audio, termiczne, zwarcie, ogranicznik prądu szczytowego, miękki start, back EMF Zasilanie Ogranicznik prądu rozruchu, ponad napięciowe, zbyt wysokie napięcie, termiczne. Chłodzenie Wentylator o regulowanej prędkości obrotów Phantom Power 48V DC Zasilanie V, 50-60Hz Pobór mocy przy 1/8 maksymalnej mocy wyjściowej, 4ohm 180W Klasa bezpieczeństwa I Temperatura pracy 5-40 C ( F) Wymiary (WxHxD) 395 x 244 x 241mm Montaż w szafie rack 483 x 223 x (7HU) Waga 4.9kg Waga z opakowaniem 6.3kg 9

10 Wzmacniacze Seria SL Wzmacniacze serii SL Solidna technologia gwarantowana logiem DYNACORD, wszechstronność zastosowania, przy wysoce konkurencyjnej cenie, to maksyma, która towarzyszyła zaprojektowaniu wzmacniaczy serii SL. Wzmacniacze tej serii zapewniają stabilną moc oraz wysoki współczynnik sprawności, dzięki czemu stanowią doskonałą propozycję dla różnorodnych systemów mobilnych oraz klubowych instalacji stacjonarnych, opartych na seriach kolumn D-Lite, VariLine lub Corus Evolution. Wzmacniacze SL są wyposażone w zabezpieczenia przed przegrzaniem, przeciążeniem, zwarciem, wysokimi częstotliwościami oraz prądem stałym na wyjściu. Obieg ochronny EMF zabezpiecza końcowe tranzystory przed uszkodzeniem na wypadek zadziałania efektu zwrotnej siły elektromotorycznej. System miękkiego startu powoduje, że załączenie mocy wyjściowej wzmacniacza realizowane jest z pewnym opóźnieniem, poprzez przekaźnik połączony z obwodem elektronicznym. Obwód ten uruchamia przekaźnik dopiero po uzyskaniu przez bloki wzmacniacza pełnego, bezpiecznego stanu gotowości do pracy. Łagodny start zapobiega gwałtownemu, chwilowemu przyrostowi poboru mocy podczas rozruchu, skutkującego najczęściej zadziałaniem bezpieczników chroniących źródło zasilania. 10

11 KATALOG 2014 Wzmacniacze Seria SL Wzmacniacze SL wyposażono w superszybkie procesory audio, które na bieżąco monitorują i porównują sygnał na wejściu oraz wyjściu. W przypadku wykrycia jakiejkolwiek nieliniowości, procesor wysyła sygnał kontrolny do limiterów, które dynamicznie redukują poziom sygnału na wejściu wzmacniacza. Seria SL została wyposażona w przełączalny filtr LPN, którego aktywacja koryguje pasmo przenoszonych częstotliwości. W rezultacie użytkownik otrzymuje znakomitą dynamikę, nieosiągalną przy zastosowaniu korektorów graficznych, parametrycznych lub procesorów typu bass booster. Przełącznik pozwala porównać różnicę w pracy systemu z włączonym i wyłączonym filtrem LPN. Po jego aktywacji przetwarzany sygnał jest zdecydowanie mocniejszy i sprawia wrażenie potężniejszego. Efekt jest szczególnie zauważalny przy zastosowaniu mniejszych i średnich kolumn szerokopasmowych. Seria SL zaprojektowana została w Niemczech, a produkowana jest zgodnie ze standardem BSP Bosch Production System w Zhuhai (Chiny). Specyfikacja SL 900 SL 1200 SL 1800 SL 2400 Impedancja 2Ω 4Ω 8Ω 2Ω 4Ω 8Ω 2Ω 4Ω 8Ω 2Ω 4Ω 8Ω Moc maksymalna, mostek, THD = 1%, 650 W 450 W 270 W 900 W 600 W 380 W 1250 W 900 W 550 W 1800 W 1200 W 750 W 1kHz Maksymalna moc po mostek THD W 900 W W 1200 W W 1800 W W 2400 W =1% przy 1kHz Pasmo przenoszenia, 1kHz < 10Hz do 40kHz +/-1dB Maksymalny poziom wejściowy +21dBu (8.69 Vrms) Damping Factor > 300 Szybkość narastania 25 V/µs 26 V/µs 27 V/µs 30 V/µs Stosunek sygnał/ szum A-ważone > 106dB > 107dB > 109dB > 110dB Zabezpieczenia audio limitery, termiczne, zwarciowe, DC, HF, BACK - EMF, ogranicznik prądu rozruchu, opóźnienie załączenia wyjść głośnikowych Wymiary W x H x D 483mm, 88.1mm, 421.5mm Waga 12.6 kg 14.8 kg 16.3 kg 17.7 kg 11

12 Wzmacniacze Seria LX Seria LX DYNACORD LX (Linear Precision) to seria ultra lekkich, profesjonalnych wzmacniaczy, dostarczających dużą moc w szerokim zakresie dynamiki, wyposażonych w zasilacz impulsowy. Wzmacniacze tej serii, oprócz znakomitej jakości brzmienia, charakteryzują się również wysokim standardem zabezpieczeń, co gwarantuje duży stopień niezawodności oraz zapewnia ich wieloletnie bezawaryjne eksploatowanie. DYNACORD LX sprawdzają się doskonale zarówno we współpracy z szerokopasmowymi zestawami głośnikowymi, jak również we współpracy z poszczególnymi sekcjami wielodrożnych systemów nagłośnieniowych. TECHNOLOGIA SWITCHMODE. Jest to kombinacja analogowej konstrukcji wzmacniacza klasy H z konstrukcją nowoczesnego zasilacza. Rezultatem tego rozwiązania jest profesjonalny, wysokiej klasy wzmacniacz, dostarczający moc rzędu: 2 x 1500 W / 4 Ohm, przy jednoczesnym zachowaniu najwyższej jakości dźwięku, niewielkich rozmiarach obudowy oraz stosunkowo niewielkim ciężarze własnym, wynoszącym zaledwie: 8,7kg. Wzmacniacze LX pracują bezpiecznie i zachowują pełną efektywność, nawet przy obciążeniu o wartości 2 Ohm. Mały ciężar pozwala na tworzenie lekkich zespołów wzmacniaczy umieszczonych w obudowach transportowych typu rack 19, przeznaczonych do współpracy z wielodrożnymi systemami nagłośnieniowymi, co nie jest bez znaczenia w przypadku mobilnych systemów nagłośnieniowych. TECHNOLOGIA KLASY-H. Wzmacniacze LX wyposażone zostały w dwie niezależne szyny zasilania, które w sposób ciągły dostarczają mocy do bloków wzmacniaczy. Przez większą część pracy, wzmacniacze korzystają z niższej wartości napięcia zasilającego, która jest wystarczająca do bezbłędnego reprodukowania sygnału audio. W przypadku pojawienia się szczytowych wartości dynamiki, wzmacniacze przełączają się wewnętrznie na wyższą wartość napięcia zasilającego. Przewagą tej technologii jest fakt, że przez większość czasu wzmacniacze pracują przy niższej wartości zasilania w porównaniu ze wzmacniaczami klasy AB, co powoduje znacząco mniejsze rozproszenie mocy, a w konsekwencji znacznie niższe wydzielanie ciepła. Estrada i Studio, 06/2005 Test Dynacord LX

13 KATALOG 2014 Wzmacniacze Seria LX OBWODY BEZPIECZEŃSTWA Całą serię LX wyposażono w zabezpieczenia temperaturowe zapobiegające przegrzaniu wzmacniacza, zabezpieczenia przed przeciążeniem, zwarciem, wysokimi częstotliwościami oraz prądem stałym na wyjściu. Dodatkowo posiadają one obieg ochronny Back-EMF. Zastosowany system tzw. miękkiego startu powoduje, że załączenie mocy wyjściowej wzmacniacza realizowane jest z pewnym opóźnieniem, poprzez przekaźnik połączony z obwodem elektronicznym. Obwód ten uruchamia przekaźnik dopiero po uzyskaniu przez bloki wzmacniacza pełnego, bezpiecznego stanu gotowości do pracy. Łagodny start zapobiega gwałtownemu, chwilowemu przyrostowi poboru mocy podczas rozruchu, skutkującemu najczęściej na zadziałaniu bezpieczników chroniących źródło zasilania. Wzmacniacze serii LX zostały zaprojektowane i wyprodukowane w Straubing (Niemcy), zgodnie ze standardem BPS Bosch Production System. Specyfikacja LX2200 LX3000 Impedancja 8Ω 2Ω 4Ω 8Ω 2Ω 4Ω 8Ω Maksymalna moc wyjściowa, THD = 1%, 1kHz : 500 W 1600 W 1100 W 600 W 2100 W 1500 W 900 W Moc maksymalna, mostek, THD = 1%, 1kHz 1600 W W 2200 W W 3000 W Maksymalne napięcie na wyjściu, THD = 1%, 1kHz 78 V 95 V Pasmo przenoszenia, 1kHz, THD=1%, ½ mocy, 4ohm < 10Hz do 60kHz Wzmocnienie napięciowe 32dB Czułość wejścia +5,8dBu (1,55 V rms) +7,0dBu (1,74 V rms) Maksymalny poziom wejściowy +22dBu (9,78 Vrms) Szybkość narastania 35 V/µs 38 V/µs Stosunek sygnał/szum > 107dB > 108dB Zasilanie 100 V V, 50 Hz - 60 Hz Pobór prądu przy 1/8 maksymalnej mocy wyjściowej, 4Ω 850 W 1070 W audio limitery, termiczne, zwarciowe, DC, HF, BACK - EMF, Zabezpieczenia ogranicznik prądu rozruchu, ogranicznik prądu szczytowego, opóźnienie załączenia wyjść głośnikowych Chłodzenie przód-tył, wentylatory o płynnie regulowanej prędkości, 3-stopnie pracy Temperatura pracy +5 C C Klasa bezpieczeństwa 1 Wymiary WxHxD 483mm, 88.1mm, 384mm Waga 8,15 kg 8,70 kg 13

14 Wzmacniacze PowerH Wzmacniacze PowerH Wzmacniacze serii PowerH otworzyły nowy rozdział w technologii konstruowania wzmacniaczy o dużej mocy. Są one kolejnym kamieniem milowym w ponad 65-letniej historii marki DYNACORD, pełnej bogatych tradycji i doświadczeń, również w zakresie projektowania oraz produkcji wysokiej klasy wzmacniaczy mocy. Wymagania, jakie dzisiejszy użytkownik stawia przed nowoczesnymi wzmacniaczami mocy są olbrzymie. Najczęściej oczekuje się, by stanowiły one kombinację takich cech, jak: bardzo duża moc wyjściowa, jak najbardziej zminimalizowany ciężar własny, doskonała, bezkompromisowa jakość brzmienia, bezwarunkowa niezawodność, możliwość zdalnego monitorowania, zmiany parametrów pracy, a także przystosowanie do współpracy z siecią. Aby wzmacniacz był w stanie oddawać na wyjściu moc rzędu 2500 W przy 4 Ohm lub 3500 W przy 2 Ohm, musi być zdolny do dostarczania napięcia o szczytowych wartościach w zakresie 180V i 200 V. Warunek ten ogranicza liczbę możliwych topologii do dwóch: Klasa D oraz Dynacord (Linear Grounded Bridge) Klasy H. Po przeprowadzeniu szeregu badań dział konstrukcyjny firmy Dynacord zadecydował ostatecznie przeciwko zastosowaniu Klasy D. Z uwagi na wykorzystanie rozwiązania PWM (Pulse Width Modulation) jest to bardzo atrakcyjna konstrukcja, charakteryzująca się wysoką efektywnością działania oraz niskim ciężarem własnym urządzeń. Jej dużym mankamentem jest natomiast spory zakres zniekształceń, które są wyraźnie zależne od zmian obciążenia w danym zakresie częstotliwości, skutkując niepożądanym efektem przebarwienia dźwięku na wyjściu wzmacniacza. Rozwiązanie push-pull zastosowane w Klasie H było akceptowalnym rozwiązaniem z uwagi na wysoką jakość przetwarzanego dźwięku, które sprawdzało się znakomicie w wielu wzmacniaczach marki Dynacord. Niestety rozwiązanie to jest możliwe tylko w przypadku wzmacniaczy o maksymalnym poziomie wyjściowym do 1500 W / 4Ω. Ograniczeniem rozwiązania push-pull Klasy H, było niebezpieczne zbliżenie się do napięcia 250V, specyfikowanego dla wielu tranzystorów audio, a także ograniczenie wynikające z napięcia przebicia złącza w typowych bipolarnych tranzystorach mocy. Przekroczenie przez krótki okres czasu specyfikowanych, szczytowych wartości napięcia, prowadzi nieuchronnie do uszkodzenia tranzystorów w stopniach końcowych wzmacniacza. Użycie egzotycznych tranzystorów o napięciu 350V było rozwiązaniem nie do przyjęcia, z uwagi na ich zachowanie przy drugim przebiciu złącza, na ich wydajność, a także ich dostępność. W związku z tym, wyższa moc wymagała nieco innych rozwiązań. Konstrukcja Dynacord a Linear Grounded Bridge (zastosowana np. w L 2400/P 3000) udowodniła na przestrzeni lat zarówno swoją wysoką niezawodność, jak też i doskonałe możliwości brzmieniowe. 14

15 KATALOG 2014 Wzmacniacze PowerH Jedną z kluczowych korzyści tego rozwiązania było znaczne zredukowanie stresującej dla tranzystorów końcowych wartości napięcia. Pozwoliło to na zaprojektowanie wzmacniacza dużej mocy, o szczytowym napięciu wyjściowym osiągającym nawet wartość 200 V. Logicznym krokiem w kierunku obniżenia wielkości strat mocy doprowadzonej, przy jednoczesnym zwiększeniu mocy oddawanej przez wzmacniacz, był rozwój topologii Linear Grounded Bridge, wykorzystującej technologię Klasy H z tzw. zmiennym trzystopniowym zasilaniem. Zastosowanie w rozwiązaniu zasilacza impulsowego o dużej stabilności miało decydujący udział w znaczącym zredukowaniu ciężaru wzmacniacza. Tym sposobem wzmacniacz o mocy 7kW, mieści się w obudowę 2U, a całość waży poniżej 15kg. Seria PowerH jest przystosowana do współpracy z platformą programową IRIS-Net, która łączy w sobie elementy systemów audio oraz sieci. Wyposażenie w moduł zdalnego sterowania RCM-28, pozwala na pełne monitorowanie pracy oraz zdalne kontrolowanie systemu w połączeniu z funkcją sterowania cyfrowego, wysoce precyzyjnym filtrem FIR oraz optymalnie dobranymi algorytmami funkcji zabezpieczenia głośników. Ważniejsze cechy: wysoka stabilność pracy, bardzo duża moc wyjściowa, wysoka efektywność, niewielki ciężar i wymiary wysokość tylko 2U, topologia klasy H (Grounded Bridge), duży, czytelny wyświetlacz LCD, zintegrowany mikro-kontroler zapewniający monitorowanie, zdalne sterowanie i kontrola poprzez sieć. LiveSound, 02/2011 Test Dynacord PowerH H

16 Wzmacniacze PowerH SPECYFIKACJA H2500 H5000 IMPEDANCJA Maksymalna moc wyjściowa THD = 1%, 1kHz, dwa kanały 2000W 1450W 850W 3500W 2500W 1500W Maksymalna moc wyjściowa, mostek, THD = 1%, 1 khz W 2900W W 5000W Maksymalne napięcie THD = 1%, 1 khz 95V 125V Wzmocnienie napięciowe, ref. 1 khz 39dB / 35dB / 32dB (przełączalne) 41dB / 35dB / 32dB (przełączalne) Czułość wejścia moc ohm, 1kHz 0dBu / +4dBu / +7dBu (przełączalna) 0dBu / +6dBu / +9dBu (przełączalna) Zniekształcenia THD przy znamionowej mocy wyjściowej MBW = 80 khz, 1 khz < 0.05% Pasmo przenoszenia, 1kHz < 10Hz...30kHz (±1dB) Impedancja wejścia 20kohm Damping Factor, 1kHz > 400 Stosunek sygnał/szum A-ważone, wzmocnienie napięciowe 32dB 109dB 111dB Pobór prądu przy 1/8 maksymalnej mocy wyjściowej, 4Ω 1000W 1450W Zabezpieczenia audio limitery, termiczne, zwarciowe, DC, HF, BACK - EMF, ogranicznik prądu rozruchu, ogranicznik prądu szczytowego, opóźnienie załączenia wyjść głośnikowych audio limitery, termiczne, zwarciowe, DC, HF, BACK - EMF, ogranicznik prądu rozruchu, ogranicznik prądu szczytowego, opóźnienie załączenia wyjść głośnikowych Chłodzenie przód-tył, wentylatory o płynnie regulowanej prędkości, 5-stopni pracy Waga 14.2kg 14.5kg 16

17 KATALOG 2014 Procesory dźwięku Matryca P 64 DYNACORD P 64 Digital Audio Matrix Manager to modułowa, w pełni konfigurowalna cyfrowa matryca, umożliwiająca projektowanie kompletnych rozwiązań systemów audio oraz zarządzanie nimi poprzez sieć. Blok DSP, odpowiedzialny za cyfrowe przetwarzanie sygnału, pozwala na dowolne skonfigurowanie do 32 kanałów audio. Jest to możliwe dzięki szerokiej gamie dostępnych modułów, takich jak: mikser, krosownica, procesor dynamiki, aktywna zwrotnica, korektor graficzny oraz filtry FIR. Moc obliczeniowa DSP może zostać dodatkowo zwiększona poprzez dodanie kart rozszerzających. Dowolną rozbudowę konfiguracji sprzętowej umożliwiają cztery sloty, znajdujące się na tylnej płycie obudowy urządzenia. Sloty mogą zostać wyposażone w karty I/O, posiadające dowolnie po 8 wejść albo wyjść cyfrowych lub analogowych. Wśród możliwych opcji są dostępne również karty z wejściami mikrofonowymi. Wszystkie jednostki P 64 można łączyć ze sobą za pomocą sieci CobraNet lub DANTE, która umożliwia pełne sterowanie oraz monitorowanie nawet najbardziej rozbudowanego i zdecentralizowanego systemu audio. Zintegrowane funkcje kontrolne gwarantują bezproblemowe wykonywanie nawet najbardziej złożonych operacji. Jedną z funkcji jest możliwość łączenia różnych parametrów pomiędzy sobą, a po ich przetworzeniu, wykorzystanie ich logicznej sumy do spełniania określonych zadań. Dzięki takiej zaawansowanej operatywności istnieje możliwość wyznaczenia zadań, których realizacja nastąpi w z góry określonym czasie. Matryca Dynacord P 64 pozwala na pełne korzystanie z szerokiej gamy funkcji oferowanych przez IRIS-Net, który integruje wszystkie urządzenia producenta, tworzące kompleksowy system audio, dając możliwość ich konfigurowania oraz zdalnego zarządzana z poziomu PC poprzez sieć. Konfiguracja, sterowanie oraz funkcje kontrolne prowadzone są z jednego miejsca oraz w czasie rzeczywistym, z zastosowaniem jednego tylko oprogramowania. Możliwe jest również gromadzenie danych dotyczących pracy zestawów głośnikowych, które są monitorowane poprzez współpracujące z nimi wzmacniacze. Wszelkie ewentualne uszkodzenia w działaniu matrycy P 64 oraz urządzeń zintegrowanych w danym systemie wykrywane są automatycznie, a informacja o statusie danego urządzenia wyświetlana jest na monitorze komputera PC lub innym panelu sterująco-monitorującym. IRIS-Net obsługuje Ethernet, CobraNet, CAN-Bus, USB, a z uwagi na swoją otwartą architekturę jest gotowy na przyjęcie dalszych implementacji. Umożliwia tworzenie przyjaznego interfejsu użytkownika, dostosowanego do indywidualnych potrzeb instalacji, pozwalając na przejrzystą kontrolę nad systemami PA, a także dźwiękowymi systemami bezpieczestwa w obiektach typu stadiony, teatry, hale sportowe, czy centra handlowe i konferencyjne. Matryca Dynacord P 64 zarządzana z platformy IRIS-Net, wykorzystując protokół Cobra-Net lub DANTE do wielokanałowego przesyłu sygnałów audio, pozwala na tworzenie i zarządzanie rozległymi strukturami sieciowymi o wysokim stopniu technologicznego zaawansowania. MODUŁY: DM-1. Dante Interface moduł przystosowany do pracy z matrycą P 64, umożliwiający współpracę z siecią opartą na protokole Dante, pozwalający na jednoczesną transmisję 32 cyfrowych sygnałów wychodzących i 32 cyfrowych sygnałów wchodzących. AI-1. Analog Input moduł przystosowany do współpracy z matrycą P 64, oferujący 8 wejść analogowych. MI-1. Microphone Input moduł przystosowany do współpracy z matrycą P 64, oferujący 8 wejść mikrofonowych. AO-1. Analog Output moduł przystosowany do współpracy z matrycą P 64, oferujący 8 wyjść analogowych. DI-1. Digital Input moduł przystosowany do współpracy z matrycą P 64, oferujący 8 wejść cyfrowych. DO-1. Digital Output moduł przystosowany do współpracy z matrycą P 64, oferujący 8 wyjść cyfrowych. CM-1. CobraNet Digital Audio Network Interface moduł przystosowany do pracy z matrycą P 64, umożliwiający współpracę z siecią opartą na protokole CobraNet, pozwalający na jednoczesną transmisję 32 cyfrowych sygnałów wychodzących i 32 cyfrowych sygnałów wchodzących. 17

18 Procesory dźwięku DSP 600 Procesor DSP 600 DSP 600 jest cyfrowym procesorem dźwięku przystosowanym do współpracy z siecią. Został on wyposażony w dwa wejścia analogowe, dwa wejścia cyfrowe w formacie AES/EBU oraz sześć wyjść analogowych. Każde z wyjść oferuje najwyższą jakość sygnału audio poddanego procesom obróbki. Jest to wynik zastosowania DSP o dwurdzeniowej topologii, 24 bitowych, linearnych konwerterów AD/ DA oraz 48-bitowej rozdzielczości przetwarzania ze zdwojoną precyzją. DSP 600 osiąga realny zakres dynamiki przekraczający wartość 116 db przy całkowitych zniekształceniach harmonicznych (THD) poniżej 0,002%. Dzięki zastosowanym filtrom IIR oraz filtrom 512-tap FIR wysokiej rozdzielczości, możliwości precyzyjnego zabezpieczenia głośników, a także wielostopniowej kontroli opóźnienia sygnału, DSP 600 ustanawia nowe standardy w dziedzinie cyfrowych procesorów dedykowanych do zarządzania systemami nagłośnieniowymi. Przystosowanie do współpracy z siecią IRIS-Net pozwala na przyłączenie potrzebnej liczby procesorów DSP 600, a także na wygodną, szybką ich konfigurację oraz wspólnie zarządzanie z innymi urządzeniami pracującymi w technologii IRIS-Net. Konfiguracja i zarządzanie procesorem DSP 600 odbywać się może bezpośrednio z poziomu panelu przedniego urządzenia lub też za pomocą sieci IRIS-Net, poprzez Ethernet i / lub USB. Zintegrowany, podwójny port Ethernetu, umożliwia bezpośrednie połączenie urządzenia z PC bez konieczności stosowania tradycyjnych przełączników zewnętrznych. Sygnał kontrolny może być też przekazywany bezpośrednio z jednego urządzenia do następnego w układzie łańcuchowym. Przyciski bezpośredniego dostępu pozwalają w prosty sposób programować parametry urządzenia. Łączna baza 90 ustawień zawiera 60 komórek pamięci predefiniowanych przez producenta oraz 30 komórek do umieszczenia ustawień użytkownika. DSP 600 jest w pełni kompatybilny z ustawieniami głośników dostępnych w urządzeniach RCM-28 i P 64. Niewątpliwą zaletą jest możliwość blokowania (lub udostępniania) edycji wybranych parametrów z poziomu przedniego panelu urządzenia. Zapobiega to ingerencji w ustawienia przez osoby nieuprawnione. Znaczącą cechą jest też możliwość wielostopniowej kontroli opóźnienia, co pozwala na dobór wymaganych wartości dedykowanych różnym aplikacjom w rozbudowanych instalacjach. DSP 600 jest idealnym urządzeniem do zarządzania nowoczesnymi, kompleksowymi systemami nagłośnienia. Live Sound, październik 2012 Test Dynacord DSP

19 KATALOG 2014 Procesory dźwięku DSP 600 SPECYFIKACJA DSP 600 Wejścia analogowe 2 x XLR IN, elektronicznie symetryzowane 2 x XLR THRU OUT, elektronicznie symetryzowane Wejście cyfrowe 1 x XLR AES/EBU IN 1 x XLR AES/EBU THRU OUT Format AES3, próbkowanie od 32kHz do 192kHz Nominalne napięcie wejściowe 1.55 V / +6dBu Maksymalne napięcie wejściowe (przy wejściu -6dB PAD) 17.3 V / +27dBu Impedancja wejściowa 10kΩ Tłumienie sygnału 1kHz (typowe) Konwersja A/D 24-Bit Sigma-Delta Wyjścia analogowe 6 x XLR wyjście elektronicznie symetryzowane Nominalne napięcie na wyjściu 1.55 V / +6dBu Maksymalne napięcie na wyjściu 8.7 V / +21dBu Impedancja wyjścia 50 Ω Konwersja D/A 24-Bit Sigma-Delta Pasmo przenoszenia Od 20 Hz do 22kHz (+/-0.5dB) THD+N < % (zakres ograniczony w przedziale od 22 Hz do 22kHz) Zakres dynamiki 116dB (zakres limitowany od 22 Hz do 22kHz) USB USB Typ B przednim panelu (PC) Ethernet 2 x RJ-45, 100MB, Zintegrowany przełącznik Próbkowanie 48kHz Format danych 24-Bit Wewnętrzne przetwarzanie 48-Bit Double Precision Korektory parametryczne, 31 zakresowy korektor graficzny, opóźnianie, Przetwarzanie sygnału 512 Filtry FIR ruting, zwrotnica, limiter PA, regulacja poziomu, polaryzacja, generator sygnału. Wymiary (WxHxD) (483 x 357 x 43.6 mm) 19

20 Procesory dźwięku DSP 260 Procesor DSP 260 DSP 260 to cyfrowy procesor typu 2 IN / 6 OUT umożliwiający zarządzenie systemem nagłośnieniowym. Jest on dumną kontynuacją długoletniej tradycji marki DYNACORD w dziedzinie projektowania i budowy innowacyjnych, cyfrowych procesorów sygnału. Opierając się na najnowocześniejszych rozwiązaniach sprzętowych, procesor ten oferuje zarówno stare, wielokrotnie sprawdzone presety, jak też zupełnie nowe, oparte na nowych algorytmach, które umożliwiają łatwe i szybkie skonfigurowanie aktywnych, wielodrożnych systemów PA. Konstruktorzy, co warto podkreślić, dołożyli starań, aby procesor ten był zarówno przyjazny użytkownikowi, jak również atrakcyjny cenowo. 24-bitowe konwertery AD/DA typu sigma-delta oraz 32-bitowy procesor typu floating-point, umożliwiają uzyskanie dynamiki na poziomie 111 db. Urządzenie wyposażono w dwa wejścia analogowe oraz stereofoniczne, cyfrowe wejście w formacie AES / EBU. Aktywowany włącznikiem PAD -6 db, na wejściu konwerterów AD, stanowi dodatkową formę zabezpieczenia przed przesterowaniem, zwłaszcza, gdy urządzenie współpracuje z konsoletą o bardzo wysokim poziomie wyjściowym. Urządzenie posiada sześć analogowych, elektronicznie symetryzowanych i w pełni niezależnych wyjść z możliwością indywidualnego ich wyciszania. Wejścia oraz wyjścia posiadają standardowe złącza typu XLR. Na przedniej płycie obudowy umieszczone zostały czytelne wskaźniki LED informujące o poziomie sygnału dla poszczególnych wejść oraz wyjść. Użytkownik może w prosty sposób skonfigurować system według własnych potrzeb, używając intuicyjnego oprogramowania. Należy w tym celu posłużyć się elementami regulacyjnymi urządzenia przy jednoczesnym korzystaniu z wyświetlacza. Urządzenie oferuje zestaw fabrycznych presetów, dedykowanych zestawom głośnikowym marki Dynacord, kompatybilnych z presetami starego, dobrego i wielokrotnie sprawdzonego DSP 244. Co więcej, w kategorii DSP, urządzenie oferuje parametryczne i graficzne korektory, regulację poziomu oraz regulację wartości opóźnienia sygnału dla każdego wejścia, a dla każdego z wyjść aktywne filtry (x-over), korektor, regulację poziomu sygnału, regulację wartości opóźnienia sygnału oraz limiter. 20

21 KATALOG 2014 Procesory dźwięku DSP 260 Zainstalowany port RS-232 umożliwia wyznaczanie priorytetu Master lub Slave przy jednoczesnym korzystaniu z wielu urządzeń, a także przełączanie ustawień GPI. Urządzenie współdziała z zainstalowanym na PC oprogramowaniem (pracującym pod systemem Windows). PC może być podłączony do urządzenia poprzez interfejs USB, umieszczony na przedniej płycie obudowy. Funkcja lockout pozwala na określenie ustawień i parametrów, których regulacja z poziomu panelu urządzenia może być dostępna lub zablokowana. To zaledwie jedna z wielu zalet, które sprawiają, że DSP 260 jest idealnym wyborem również do zastosowań rentalowych. Różnorodność przydatnych funkcji w połączeniu z niezrównaną jakością audio oraz przystępną ceną, rekomenduje urządzenie do szerokiego zakresu profesjonalnych zastosowań. SPECYFIKACJA DSP 260 Wejścia analogowe 2 x XLR IN, elektronicznie symetryzowane 2 x XLR THRU OUT, elektronicznie symetryzowane Wejście cyfrowe 1 x XLR AES/EBU Format AES3, próbkowanie od 32kHz do 192kHz Nominalne napięcie wejściowe 1.23 V / +4dBu Maksymalne napięcie wejściowe (przy wejściu -6dB PAD) 17.3 V / +27dBu Impedancja wejściowa 10kΩ Tłumienie sygnału 1kHz (typowo) Konwersja A/D 24-Bit Sigma-Delta Wyjścia analogowe 6 x XLR elektronicznie symetryzowane Nominalne napięcie na wyjściu 1.23 V / +4dBu Maksymalne napięcie na wyjściu 8.7 V / +21dBu Impedancja wyjścia 50 Ω Konwersja D/A 24-Bit Sigma-Delta Pasmo przenoszenia 10 Hz to 22kHz (+/-0.5dB) THD+N < 0.01 % (zakres ograniczony w przedziale od 22 Hz do 22kHz) Zakres dynamiki 111dB (zakres limitowany od 22 Hz do 22kHz) USB USB Typ B przednim panelu (PC) Próbkowanie 48kHz Format danych 24-Bit Przetwarzanie sygnału Korektory parametryczne, 31 zakresowy korektor graficzny, opóźnianie, ruting, zwrotnica, limiter, regulacja poziomu, polaryzacja Wymiary (WxHxD) (483 x 357 x 43.6 mm) 21

22 Kolumny Seria A-Line Seria A-Line A Perfect Match! Głośniki z serii A-Line stanowią idealne rozwiązanie dla zespołów muzycznych, artystów solowych oraz mobilnych DJ ów, pracujących przy małej i średniej wielkości eventach. A-Line stawia legendarną jakość marki DYNACORD w zasięgu użytkowników z mniejszymi możliwościami budżetowymi, oferując maksimum funkcjonalności, których nikt nie spodziewałby się w tym segmencie produktowym. Wyprodukowane wyłącznie z wysokiej jakości komponentów, głośniki A-Line znacznie odbiegają od standardów w swojej klasie dzięki ich dużej wydajności i wyrównanemu pasmu przenoszenia. Poza tym dzięki 15 milimetrowej grubości obudowach, wykonanych ze sklejki pokrytej farbą strukturalną, są one zarówno lekkie jak i wytrzymałe. Asymetryczny design obudowy sprawia, że sprawdzą się one doskonałe jako monitory sceniczne. Mocny, lekki moduł wzmacniacza wyposażony w nowoczesny cyfrowy procesor DSP Filtry FIR w 12 i 15 aktywnych kolumnach szerokopasmowych, zapewniające bardziej liniową charakterystykę i mniejszy poziom negatywnych interferencji w zakresie zwrotnicy pomiędzy MF i HF Przełącznik monitor przełącza tryb pracy, poprawiając słyszalność z mniejszym ryzykiem wystąpienia sprzężenia zwrotnego Filtr low-cut zwiększa poziom wyrazistości brzmienia i chroni satelity podczas pracy z subooferem Idealne połączenie ze wszystkimi power mikserami PowerMate lub mikserami CMS. DYNACORD A-Line oferuje trzy modele aktywne i trzy modele pasywne, zawierające 12 i 15 głośniki szerokopasmowe oraz subwoofery 18. A-Line Modele Aktywne A 112A 12 dwudrożna, kolumna szerokopasmowa A 115A 15 dwudrożna, kolumna szerokopasmowa A 118A 18 kolumna niskotonowa 22

23 KATALOG 2014 Kolumny Seria A-Line Zastosowane podzespoły są w każdym przypadku precyzyjnie dostosowane do mocy wyjściowej zintegrowanego wzmacniacza mocy 500-W (IHF-A). Modele A 112A i A 115A mogą być instalowane na statywie lub ustawiane na subwooferach. Ergonomiczne uchwyty zapewniają nie tylko komfort podczas przenoszenia i transportu kolumn, ale również łatwość i bezpieczeństwo podczas konfiguracji systemu. Każdy z modeli szerokopasmowych, A 112A i A 115A, wyposażony jest w dwu kanałowy (biamping) cyfrowy wzmacniacz mocy klasy-d, jak również nowoczesny procesor sygnałowy. Zintegrowane filtry FIR zapewniają bardziej liniową charakterystykę, jak również zmniejszają poziom negatywnych interferencji w zakresie zwrotnicy. Wynikiem tego jest z jednej strony wyraźne i naturalne brzmienie w średnim i wysokim paśmie częstotliwości, a z drugiej, mniej zakłóceń i interferencji pomiędzy głośnikiem średnio a wysokotonowym. Model 12 jest wyposażony w głośnik niskotonowy EVS-12K (A 112A), a model 15 w EVS-15K (A 115A), podczas gdy wysokie tony przetwarzane są przez tytanowy DH-1K, o średnicy wyjścia 1.5 i dyspersji 90 (poziomo) x 50 (pionowo). Urządzenia posiadają wejścia mikrofonowe i liniowe zrealizowane na gniazdach combo XLR i chinch (RCA), zapewniając szeroki zakres możliwości instalacji. Modele 12 i 15 podsiadają asymetryczne obudowy, dzięki czemu mogą być używane również jako aktywne monitory sceniczne, z kątem nachylenia wynoszącym 60. Przełącznik umożliwia łatwą zmianę korekcji pomiędzy korekcją dla zastosowań monitorowych i standardowych. Kolejny przełącznik aktywuje filtr górno-przepustowy (high-pass) niezbędny podczas pracy z aktywną kolumną niskotonową. Aktywna kolumna niskotonowa A 118A posiada taką samą charakterystykę jak jej pasywny odpowiednik, a dodatkowo posiada zintegrowany wzmacniacz mocy zapewniający 400 W mocy szczytowej (IHF-A) dla 18 głośnika EVS-18K. Urządzenie wyposażono w kombinację gniazd XLR i TRS, oferując dodatkowo kontrole głośności oraz możliwość odwrócenia polaryzacji. A-Line Modele Pasywne A dwudrożna, kolumna szerokopasmowa A dwudrożna, kolumna szerokopasmowa A kolumna niskotonowa Dzięki swojej niezwykłej skuteczności i wysokiej mocy pasywne modele A-Line mogą być zasilane i sterowane między innymi przez power miksery DYNACORD serii PowerMate, w konfiguracji 2x 1000W, dzięki najnowszym funkcjom zabezpieczenia głośników, PM-3 zapewnia bezpieczeństwo podczas pracy z jednoczesną optymalizacją zakresu dynamiki. 23

24 Kolumny Seria A-Line Model A 112 A 115 A 118 Typ zespołu głośnikowego 2-drożny, szerokopasmowy 2-drożny, szerokopasmowy subwoofer Przetworniki 1 x EVS-12K, 305 mm (12 ) DH-1K, 39 mm (1.5 ) 1 x EVS-15K, 381 mm (15 ) DH-1K, 39 mm (1.5 ) 1 x EVS-18K, 457 mm (18 ) Propagacja 90º H x 50º V 90º H x 50º V - Pasmo przenoszenia 55 Hz - 20 khz (-10 db) 55 Hz - 20 khz (-10 db) 40 Hz Hz (-10 db) Moc maksymalna 250W RMS / 1000W PEAK 400W RMS / 1600W PEAK 400W RMS / 1600W PEAK SPL 1W / 1m 94 db SPL 97 db SPL 96 db SPL Częstotliwość podziału 2,1 khz 2,1 khz brak Max SPL 1m/calc. 124dB SPL (peak) 129 db SPL (peak) 128 db SPL (peak) Nominalna Impedancja 8 ohm 8 ohm 8 ohm Obudowa Sklejka brzozowa Sklejka brzozowa Sklejka brzozowa Grill Stalowy Stalowy Stalowy Wymiary mm (wys.x.szer.x.głęb.) 607x362x x432x x507x574 Waga 16kg 21,9kg 30,6kg Model A 112A A 115A A 118A Typ zespołu głośnikowego 2-drożny, szerokopasmowy 2-drożny, szerokopasmowy subwoofer Konfiguracja Aktywny, 2 kanały, wzmacniacz klasy D Aktywny, 2 kanały, wzmacniacz klasy D Aktywny, wzmacniacz klasy D Przetworniki 1 x EVS-12K, 305 mm (12 ) DH-1K, 39 mm (1.5 ) 1 x EVS-15K, 381 mm (15 ) DH-1K, 39 mm (1.5 ) 1 x EVS-18K, 457 mm (18 ) Propagacja 90º H x 50º V 90º H x 50º V - Pasmo przenoszenia 55 Hz - 17 khz (-10 db) 56 Hz - 17 khz (-10 db) 40 Hz Hz (-10 db) Moc maksymalna, IHF-A 500 W 500 W 400 W Maksymalna moc wzmacniaczna na wyjściu 420 W 420 W 305 W Max SPL 1m/calc. 121dB SPL 124 db SPL 123 db SPL Wymiary mm (wys.x.szer.x.głęb.) 607x362x x432x x507x574 Waga 16,8kg 22,5kg 31,3kg 24

25 KATALOG 2014 Kolumny Seria A-Line Configuration Fullrange + Subwoofer System example, 2 x A 112 and 2 x A 118 subwoofers connected to a PowerMate A 112 A 112 VPM 1500 VPM 1500 PowerMate 3 A 118 A 118 Configuration Fullrange + Subwoofer Stacking fullrange systems with subwoof ers (2 x A 112A with LO-CUT setting selected, 2 x A 118A subwoofers) A 112A A 112A VPM 1500 VPM 1500 A 118A CMS 3 A 118A 25

26 Kolumny Seria Corus Evolution Seria Corus Evolution Corus Evolution to najnowsza generacja zestawów głośnikowych marki Dynacord, która cieszy się na rynku wyjątkowym powodzeniem. Zestawy umieszczono w klasycznej, drewnianej obudowie, co jest nawiązaniem do wczesnego okresu bogatej tradycji firmy. Serię zaprojektowano zarówno z myślą o sektorze muzycznym występy live, jak również i pod kątem zastosowań w instalacjach stacjonarnych. Corus Evolution wyróżnia przede wszystkim: duża moc, znakomite właściwości akustyczne, a także bardzo przystępna cena. Dyskretny wygląd i ponadczasowa jakość potwierdzona oznaczeniem: Made in Germany, to głównie zasługa ręcznego wykonania oraz dużej dbałości o najdrobniejsze szczegóły konstrukcyjne. Solidna stalowa kratka zabezpieczająca głośniki przed uszkodzeniem, szerokie, ergonomiczne i przyjazne użytkownikowi uchwyty transportowe, a także wpuszczony w obudowę panel przyłączeniowy sprawiają, że zestawy te nie tylko są wygodne w eksploatacji, ale nadają im również estetyczny, przyjemny dla oka i ponadczasowy wygląd. Kolumny szerokopasmowe, zostały wyposażone w specjalne punkty do zamontowania osprzętu służącego do ich podwieszania, a dla modeli C 12.2 i C 15.2 dostępny jest opcjonalnie zestaw dodatkowych akcesoriów instalacyjnych. Szerokopasmowe kolumny Cours Evolution zostały wyposażone w głośniki niskotonowe Electro-Voice serii SMX oraz przetworniki wysokotonowe Electro Voice serii DH-3 (w przypadku C 25.2 jest to ND-2), które wielokrotnie znakomicie się sprawdziły. Zestawy wyposażono również w nowoczesne zwrotnice, oparte na układzie filtrów 4-tego i 6-tego rzędu, a także dynamiczne obwody zabezpieczające przetworniki HF. Kolumny niskotonowe Corus Evolution wyposażono w przetworniki niskotonowe Electro-Voice serii EVS. Dzięki zintegrowanym filtrom górnozaporowym, kolumny te mogą współpracować w połączeniu równoległym z kolumnami szerokopasmowymi. W celu ułatwienia przemieszczania kolumn niskotonowych, opcjonalnie dostępne są dla nich specjalne koła transportowe. Muzyka i Technologia, 08/2011 Test Dynacord Corus C12.2 LiveSound, 09/2011 Test Dynacord Corus C
