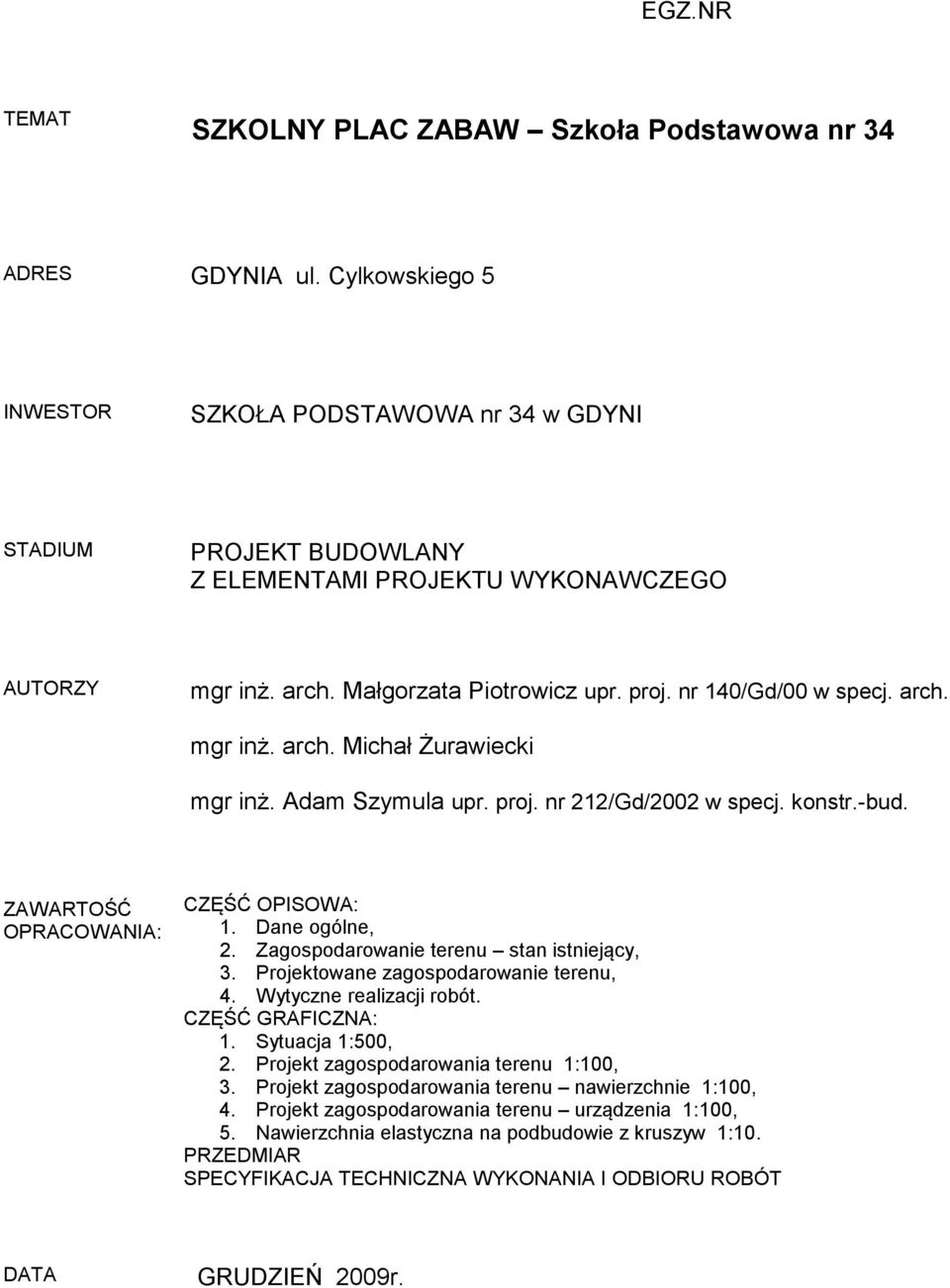

1 EGZ.NR TEMAT SZKOLNY PLAC ZABAW Szkoła Podstawowa nr 34 ADRES GDYNIA ul. Cylkowskiego 5 INWESTOR SZKOŁA PODSTAWOWA nr 34 w GDYNI STADIUM PROJEKT BUDOWLANY Z ELEMENTAMI PROJEKTU WYKONAWCZEGO AUTORZY mgr inż. arch. Małgorzata Piotrowicz upr. proj. nr 140/Gd/00 w specj. arch. mgr inż. arch. Michał Żurawiecki mgr inż. Adam Szymula upr. proj. nr 212/Gd/2002 w specj. konstr.-bud. ZAWARTOŚĆ OPRACOWANIA: CZĘŚĆ OPISOWA: 1. Dane ogólne, 2. Zagospodarowanie terenu stan istniejący, 3. Projektowane zagospodarowanie terenu, 4. Wytyczne realizacji robót. CZĘŚĆ GRAFICZNA: 1. Sytuacja 1:500, 2. Projekt zagospodarowania terenu 1:100, 3. Projekt zagospodarowania terenu nawierzchnie 1:100, 4. Projekt zagospodarowania terenu urządzenia 1:100, 5. Nawierzchnia elastyczna na podbudowie z kruszyw 1:10. PRZEDMIAR SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT DATA GRUDZIEŃ 2009r.

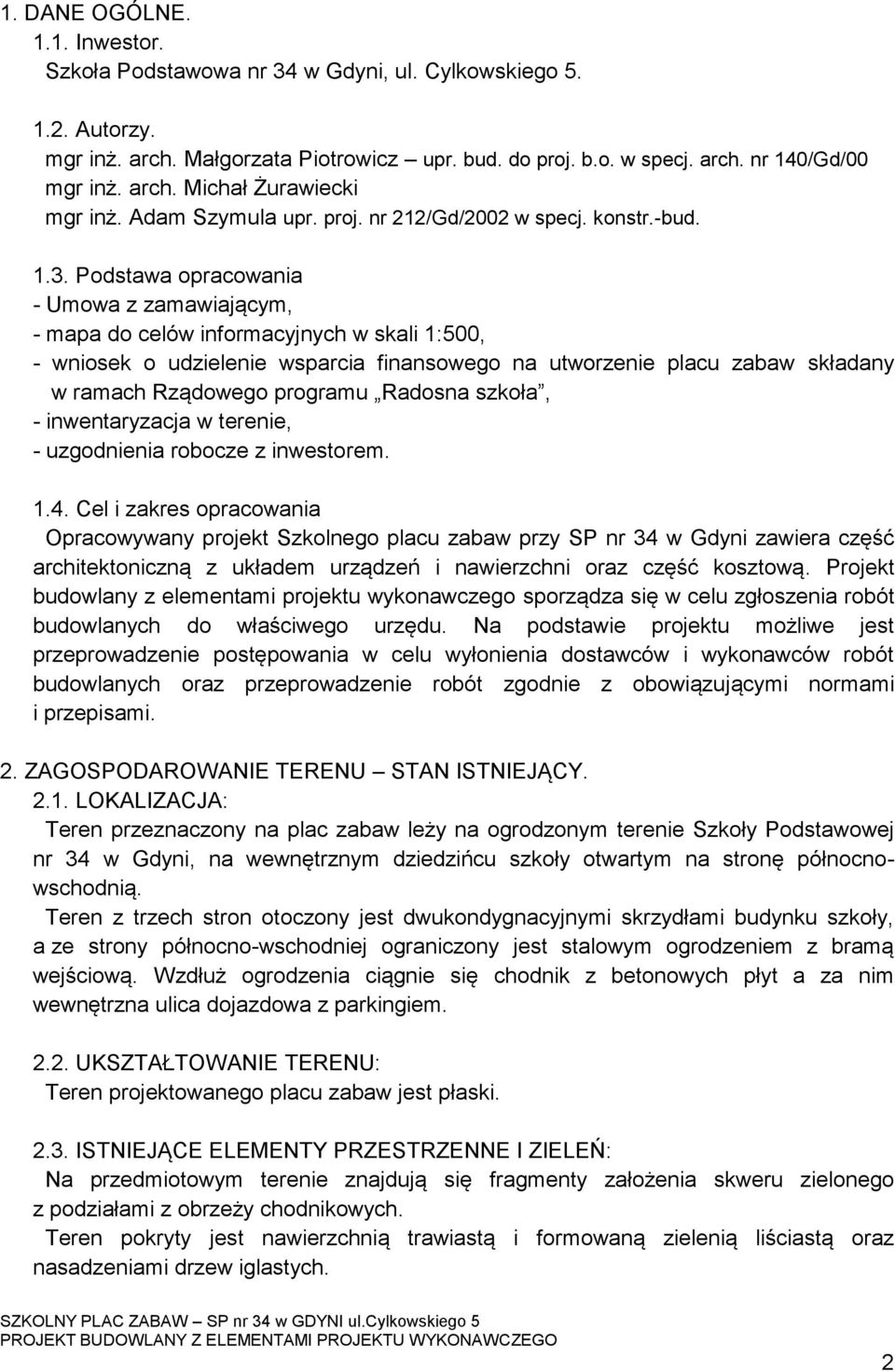

2 1. DANE OGÓLNE Inwestor. Szkoła Podstawowa nr 34 w Gdyni, ul. Cylkowskiego Autorzy. mgr inż. arch. Małgorzata Piotrowicz upr. bud. do proj. b.o. w specj. arch. nr 140/Gd/00 mgr inż. arch. Michał Żurawiecki mgr inż. Adam Szymula upr. proj. nr 212/Gd/2002 w specj. konstr.-bud Podstawa opracowania - Umowa z zamawiającym, - mapa do celów informacyjnych w skali 1:500, - wniosek o udzielenie wsparcia finansowego na utworzenie placu zabaw składany w ramach Rządowego programu Radosna szkoła, - inwentaryzacja w terenie, - uzgodnienia robocze z inwestorem Cel i zakres opracowania Opracowywany projekt Szkolnego placu zabaw przy SP nr 34 w Gdyni zawiera część architektoniczną z układem urządzeń i nawierzchni oraz część kosztową. Projekt budowlany z elementami projektu wykonawczego sporządza się w celu zgłoszenia robót budowlanych do właściwego urzędu. Na podstawie projektu możliwe jest przeprowadzenie postępowania w celu wyłonienia dostawców i wykonawców robót budowlanych oraz przeprowadzenie robót zgodnie z obowiązującymi normami i przepisami. 2. ZAGOSPODAROWANIE TERENU STAN ISTNIEJĄCY LOKALIZACJA: Teren przeznaczony na plac zabaw leży na ogrodzonym terenie Szkoły Podstawowej nr 34 w Gdyni, na wewnętrznym dziedzińcu szkoły otwartym na stronę północnowschodnią. Teren z trzech stron otoczony jest dwukondygnacyjnymi skrzydłami budynku szkoły, a ze strony północno-wschodniej ograniczony jest stalowym ogrodzeniem z bramą wejściową. Wzdłuż ogrodzenia ciągnie się chodnik z betonowych płyt a za nim wewnętrzna ulica dojazdowa z parkingiem UKSZTAŁTOWANIE TERENU: Teren projektowanego placu zabaw jest płaski ISTNIEJĄCE ELEMENTY PRZESTRZENNE I ZIELEŃ: Na przedmiotowym terenie znajdują się fragmenty założenia skweru zielonego z podziałami z obrzeży chodnikowych. Teren pokryty jest nawierzchnią trawiastą i formowaną zielenią liściastą oraz nasadzeniami drzew iglastych. 2

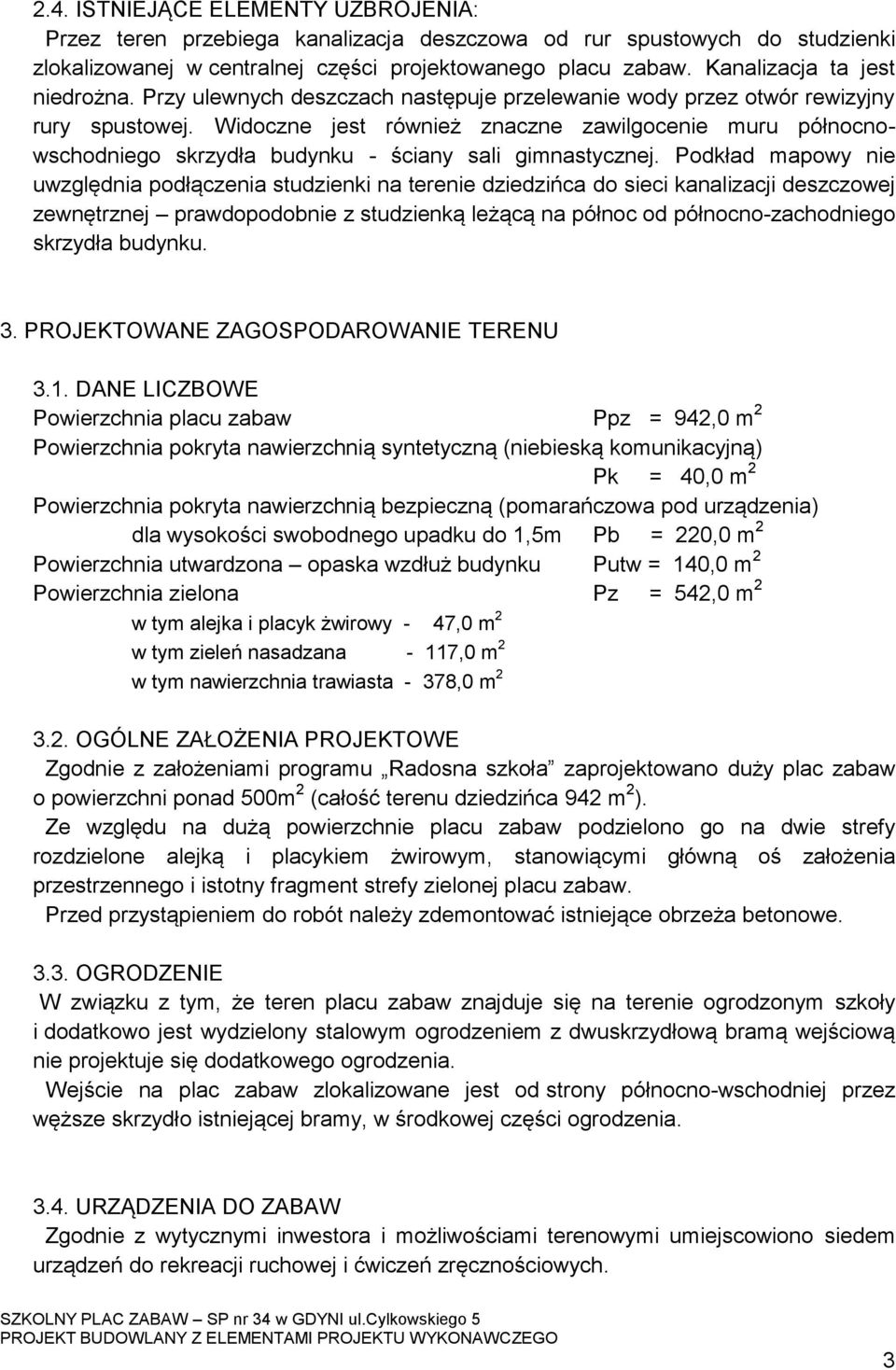

3 2.4. ISTNIEJĄCE ELEMENTY UZBROJENIA: Przez teren przebiega kanalizacja deszczowa od rur spustowych do studzienki zlokalizowanej w centralnej części projektowanego placu zabaw. Kanalizacja ta jest niedrożna. Przy ulewnych deszczach następuje przelewanie wody przez otwór rewizyjny rury spustowej. Widoczne jest również znaczne zawilgocenie muru północnowschodniego skrzydła budynku - ściany sali gimnastycznej. Podkład mapowy nie uwzględnia podłączenia studzienki na terenie dziedzińca do sieci kanalizacji deszczowej zewnętrznej prawdopodobnie z studzienką leżącą na północ od północno-zachodniego skrzydła budynku. 3. PROJEKTOWANE ZAGOSPODAROWANIE TERENU 3.1. DANE LICZBOWE Powierzchnia placu zabaw Ppz = 942,0 m 2 Powierzchnia pokryta nawierzchnią syntetyczną (niebieską komunikacyjną) Pk = 40,0 m 2 Powierzchnia pokryta nawierzchnią bezpieczną (pomarańczowa pod urządzenia) dla wysokości swobodnego upadku do 1,5m Pb = 220,0 m 2 Powierzchnia utwardzona opaska wzdłuż budynku Putw = 140,0 m 2 Powierzchnia zielona Pz = 542,0 m 2 w tym alejka i placyk żwirowy - 47,0 m 2 w tym zieleń nasadzana - 117,0 m 2 w tym nawierzchnia trawiasta - 378,0 m OGÓLNE ZAŁOŻENIA PROJEKTOWE Zgodnie z założeniami programu Radosna szkoła zaprojektowano duży plac zabaw o powierzchni ponad 500m 2 (całość terenu dziedzińca 942 m 2 ). Ze względu na dużą powierzchnie placu zabaw podzielono go na dwie strefy rozdzielone alejką i placykiem żwirowym, stanowiącymi główną oś założenia przestrzennego i istotny fragment strefy zielonej placu zabaw. Przed przystąpieniem do robót należy zdemontować istniejące obrzeża betonowe OGRODZENIE W związku z tym, że teren placu zabaw znajduje się na terenie ogrodzonym szkoły i dodatkowo jest wydzielony stalowym ogrodzeniem z dwuskrzydłową bramą wejściową nie projektuje się dodatkowego ogrodzenia. Wejście na plac zabaw zlokalizowane jest od strony północno-wschodniej przez węższe skrzydło istniejącej bramy, w środkowej części ogrodzenia URZĄDZENIA DO ZABAW Zgodnie z wytycznymi inwestora i możliwościami terenowymi umiejscowiono siedem urządzeń do rekreacji ruchowej i ćwiczeń zręcznościowych. 3

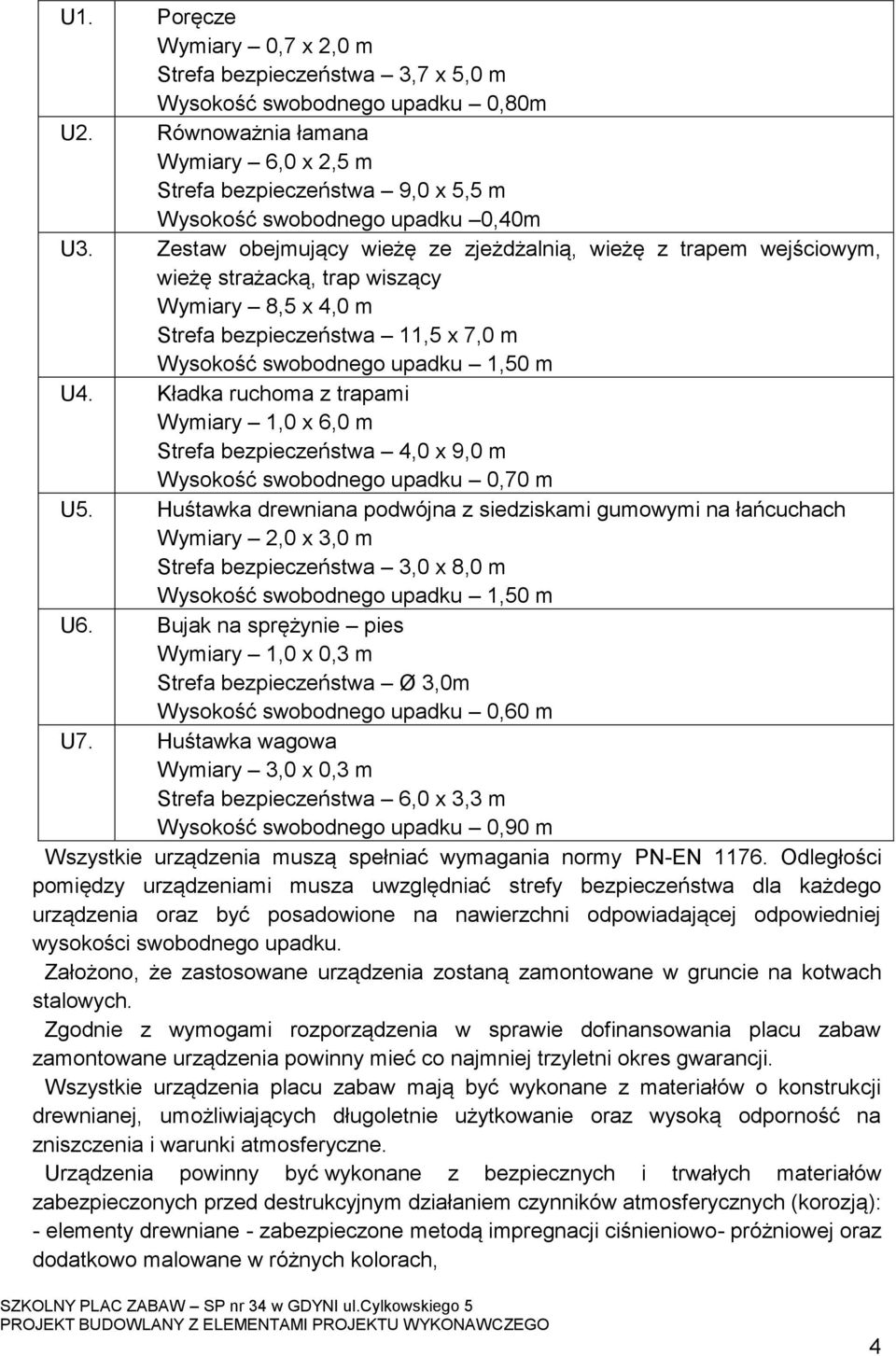

4 U1. Poręcze Wymiary 0,7 x 2,0 m Strefa bezpieczeństwa 3,7 x 5,0 m Wysokość swobodnego upadku 0,80m U2. Równoważnia łamana Wymiary 6,0 x 2,5 m Strefa bezpieczeństwa 9,0 x 5,5 m Wysokość swobodnego upadku 0,40m U3. Zestaw obejmujący wieżę ze zjeżdżalnią, wieżę z trapem wejściowym, wieżę strażacką, trap wiszący Wymiary 8,5 x 4,0 m Strefa bezpieczeństwa 11,5 x 7,0 m Wysokość swobodnego upadku 1,50 m U4. Kładka ruchoma z trapami Wymiary 1,0 x 6,0 m Strefa bezpieczeństwa 4,0 x 9,0 m Wysokość swobodnego upadku 0,70 m U5. Huśtawka drewniana podwójna z siedziskami gumowymi na łańcuchach Wymiary 2,0 x 3,0 m Strefa bezpieczeństwa 3,0 x 8,0 m Wysokość swobodnego upadku 1,50 m U6. Bujak na sprężynie pies Wymiary 1,0 x 0,3 m Strefa bezpieczeństwa Ø 3,0m Wysokość swobodnego upadku 0,60 m U7. Huśtawka wagowa Wymiary 3,0 x 0,3 m Strefa bezpieczeństwa 6,0 x 3,3 m Wysokość swobodnego upadku 0,90 m Wszystkie urządzenia muszą spełniać wymagania normy PN-EN Odległości pomiędzy urządzeniami musza uwzględniać strefy bezpieczeństwa dla każdego urządzenia oraz być posadowione na nawierzchni odpowiadającej odpowiedniej wysokości swobodnego upadku. Założono, że zastosowane urządzenia zostaną zamontowane w gruncie na kotwach stalowych. Zgodnie z wymogami rozporządzenia w sprawie dofinansowania placu zabaw zamontowane urządzenia powinny mieć co najmniej trzyletni okres gwarancji. Wszystkie urządzenia placu zabaw mają być wykonane z materiałów o konstrukcji drewnianej, umożliwiających długoletnie użytkowanie oraz wysoką odporność na zniszczenia i warunki atmosferyczne. Urządzenia powinny być wykonane z bezpiecznych i trwałych materiałów zabezpieczonych przed destrukcyjnym działaniem czynników atmosferycznych (korozją): - elementy drewniane - zabezpieczone metodą impregnacji ciśnieniowo- próżniowej oraz dodatkowo malowane w różnych kolorach, 4

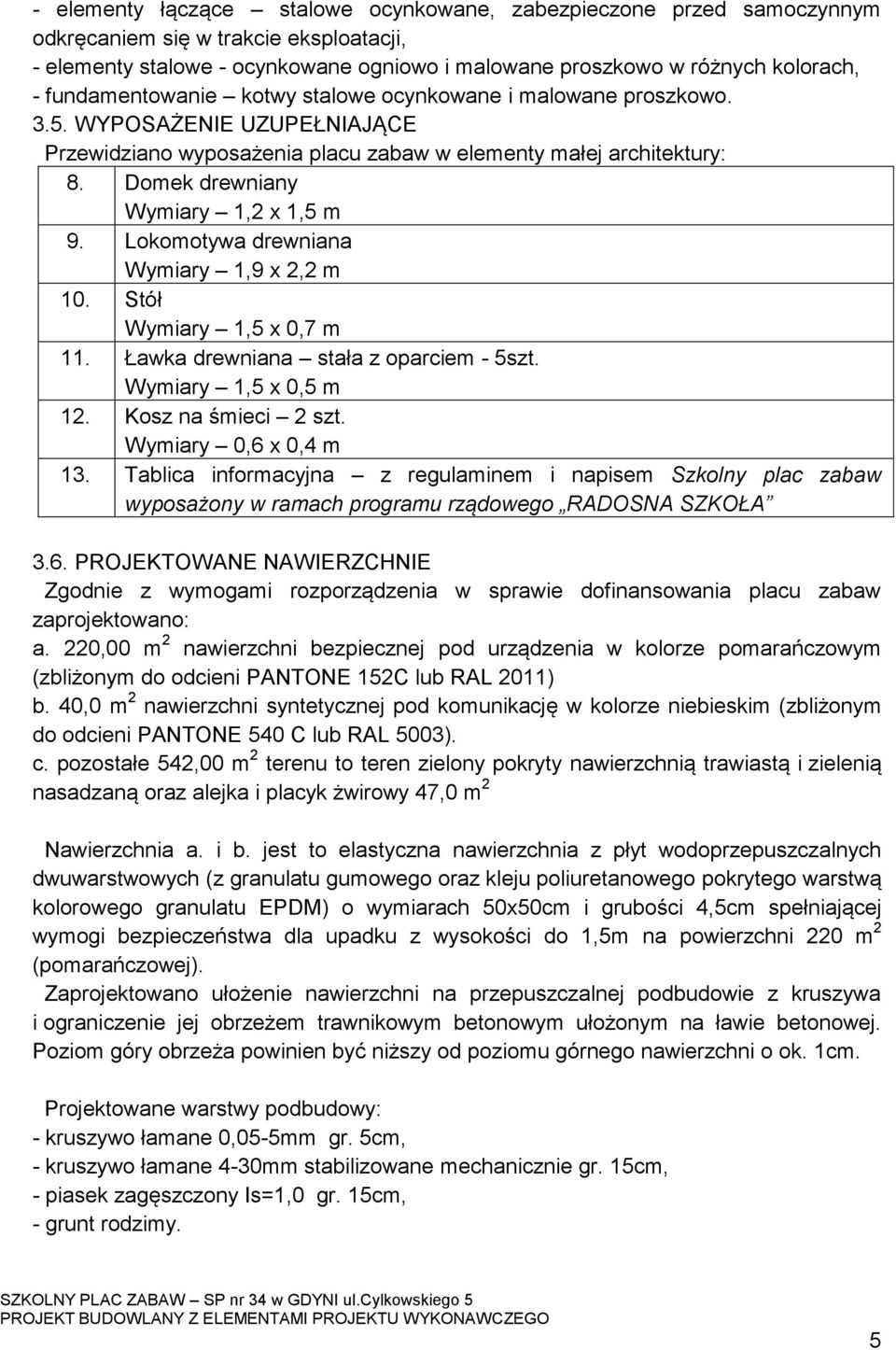

5 - elementy łączące stalowe ocynkowane, zabezpieczone przed samoczynnym odkręcaniem się w trakcie eksploatacji, - elementy stalowe - ocynkowane ogniowo i malowane proszkowo w różnych kolorach, - fundamentowanie kotwy stalowe ocynkowane i malowane proszkowo WYPOSAŻENIE UZUPEŁNIAJĄCE Przewidziano wyposażenia placu zabaw w elementy małej architektury: 8. Domek drewniany Wymiary 1,2 x 1,5 m 9. Lokomotywa drewniana Wymiary 1,9 x 2,2 m 10. Stół Wymiary 1,5 x 0,7 m 11. Ławka drewniana stała z oparciem - 5szt. Wymiary 1,5 x 0,5 m 12. Kosz na śmieci 2 szt. Wymiary 0,6 x 0,4 m 13. Tablica informacyjna z regulaminem i napisem Szkolny plac zabaw wyposażony w ramach programu rządowego RADOSNA SZKOŁA 3.6. PROJEKTOWANE NAWIERZCHNIE Zgodnie z wymogami rozporządzenia w sprawie dofinansowania placu zabaw zaprojektowano: a. 220,00 m 2 nawierzchni bezpiecznej pod urządzenia w kolorze pomarańczowym (zbliżonym do odcieni PANTONE 152C lub RAL 2011) b. 40,0 m 2 nawierzchni syntetycznej pod komunikację w kolorze niebieskim (zbliżonym do odcieni PANTONE 540 C lub RAL 5003). c. pozostałe 542,00 m 2 terenu to teren zielony pokryty nawierzchnią trawiastą i zielenią nasadzaną oraz alejka i placyk żwirowy 47,0 m 2 Nawierzchnia a. i b. jest to elastyczna nawierzchnia z płyt wodoprzepuszczalnych dwuwarstwowych (z granulatu gumowego oraz kleju poliuretanowego pokrytego warstwą kolorowego granulatu EPDM) o wymiarach 50x50cm i grubości 4,5cm spełniającej wymogi bezpieczeństwa dla upadku z wysokości do 1,5m na powierzchni 220 m 2 (pomarańczowej). Zaprojektowano ułożenie nawierzchni na przepuszczalnej podbudowie z kruszywa i ograniczenie jej obrzeżem trawnikowym betonowym ułożonym na ławie betonowej. Poziom góry obrzeża powinien być niższy od poziomu górnego nawierzchni o ok. 1cm. Projektowane warstwy podbudowy: - kruszywo łamane 0,05-5mm gr. 5cm, - kruszywo łamane 4-30mm stabilizowane mechanicznie gr. 15cm, - piasek zagęszczony Is=1,0 gr. 15cm, - grunt rodzimy. 5

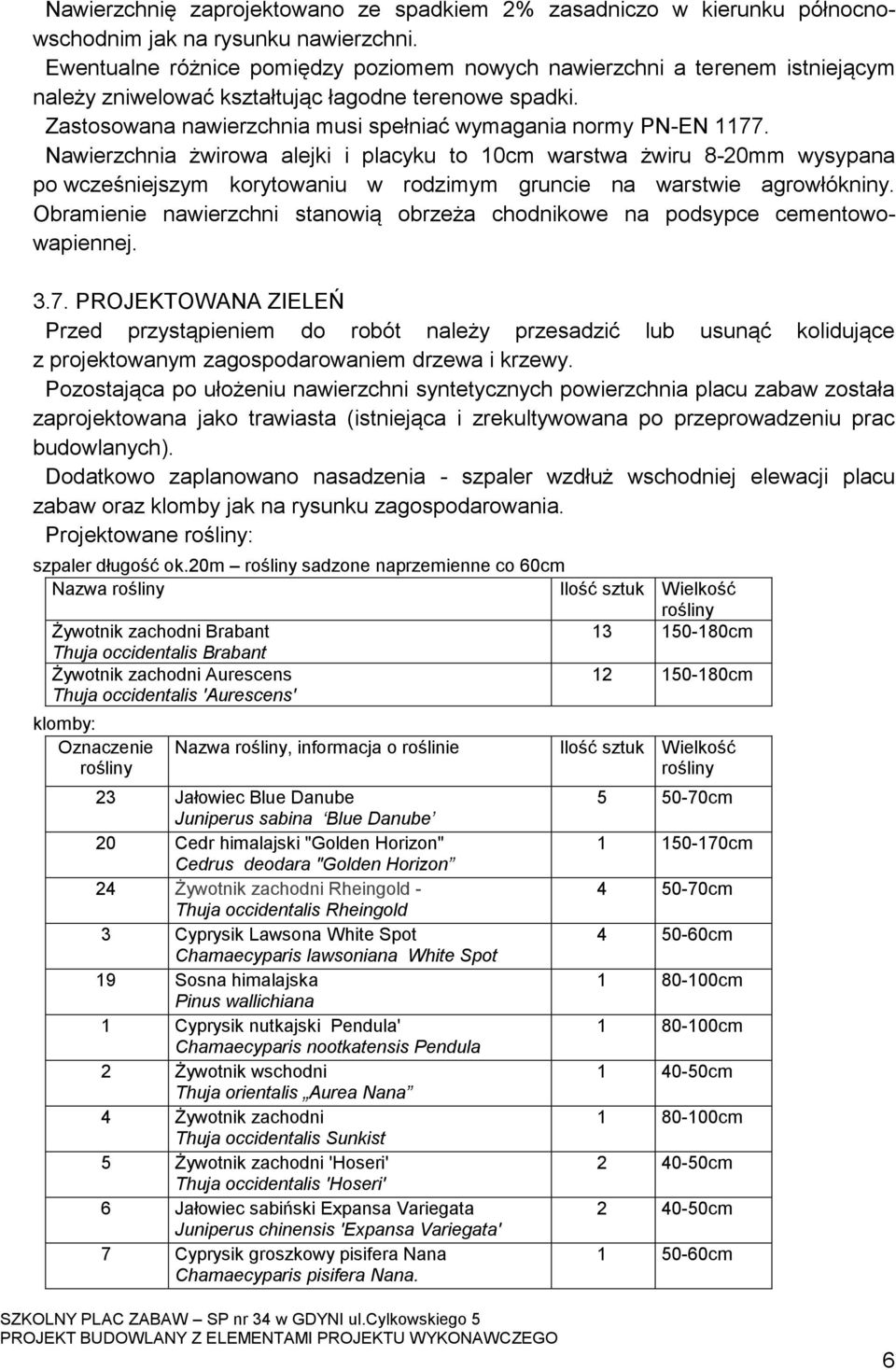

6 Nawierzchnię zaprojektowano ze spadkiem 2% zasadniczo w kierunku północnowschodnim jak na rysunku nawierzchni. Ewentualne różnice pomiędzy poziomem nowych nawierzchni a terenem istniejącym należy zniwelować kształtując łagodne terenowe spadki. Zastosowana nawierzchnia musi spełniać wymagania normy PN-EN Nawierzchnia żwirowa alejki i placyku to 10cm warstwa żwiru 8-20mm wysypana po wcześniejszym korytowaniu w rodzimym gruncie na warstwie agrowłókniny. Obramienie nawierzchni stanowią obrzeża chodnikowe na podsypce cementowowapiennej PROJEKTOWANA ZIELEŃ Przed przystąpieniem do robót należy przesadzić lub usunąć kolidujące z projektowanym zagospodarowaniem drzewa i krzewy. Pozostająca po ułożeniu nawierzchni syntetycznych powierzchnia placu zabaw została zaprojektowana jako trawiasta (istniejąca i zrekultywowana po przeprowadzeniu prac budowlanych). Dodatkowo zaplanowano nasadzenia - szpaler wzdłuż wschodniej elewacji placu zabaw oraz klomby jak na rysunku zagospodarowania. Projektowane rośliny: szpaler długość ok.20m rośliny sadzone naprzemienne co 60cm Nazwa rośliny Ilość sztuk Wielkość rośliny Żywotnik zachodni Brabant cm Thuja occidentalis Brabant Żywotnik zachodni Aurescens Thuja occidentalis 'Aurescens' cm klomby: Oznaczenie rośliny Nazwa rośliny, informacja o roślinie 23 Jałowiec Blue Danube Juniperus sabina Blue Danube 20 Cedr himalajski "Golden Horizon" Cedrus deodara "Golden Horizon 24 Żywotnik zachodni Rheingold - Thuja occidentalis Rheingold 3 Cyprysik Lawsona White Spot Chamaecyparis lawsoniana White Spot 19 Sosna himalajska Pinus wallichiana 1 Cyprysik nutkajski Pendula' Chamaecyparis nootkatensis Pendula 2 Żywotnik wschodni Thuja orientalis Aurea Nana 4 Żywotnik zachodni Thuja occidentalis Sunkist 5 Żywotnik zachodni 'Hoseri' Thuja occidentalis 'Hoseri' 6 Jałowiec sabiński Expansa Variegata Juniperus chinensis 'Expansa Variegata' 7 Cyprysik groszkowy pisifera Nana Chamaecyparis pisifera Nana. Ilość sztuk Wielkość rośliny cm cm cm cm cm cm cm cm cm cm cm 6

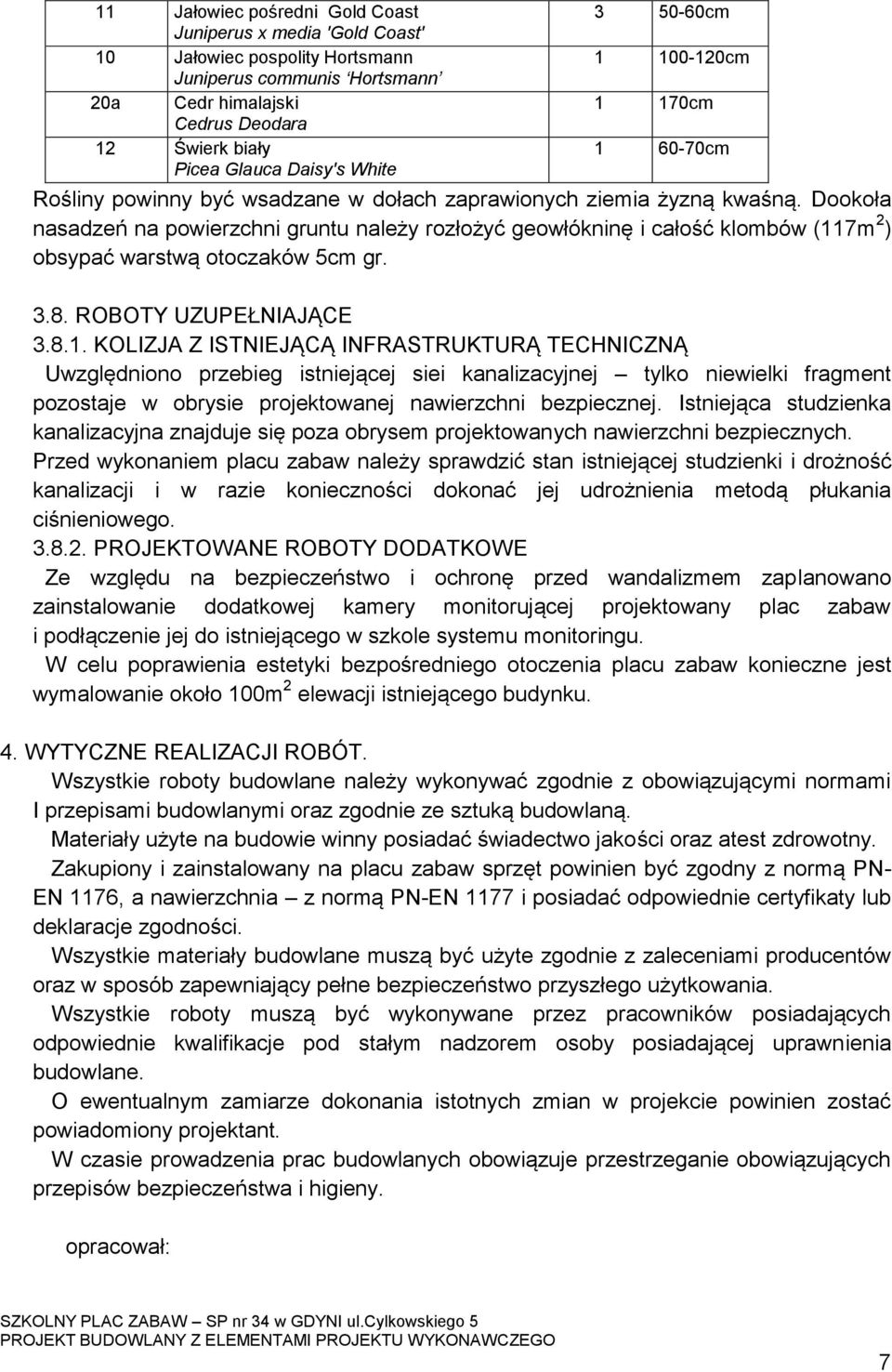

7 11 Jałowiec pośredni Gold Coast Juniperus x media 'Gold Coast' 10 Jałowiec pospolity Hortsmann Juniperus communis Hortsmann 20a Cedr himalajski Cedrus Deodara 12 Świerk biały Picea Glauca Daisy's White cm cm 1 170cm cm Rośliny powinny być wsadzane w dołach zaprawionych ziemia żyzną kwaśną. Dookoła nasadzeń na powierzchni gruntu należy rozłożyć geowłókninę i całość klombów (117m 2 ) obsypać warstwą otoczaków 5cm gr ROBOTY UZUPEŁNIAJĄCE KOLIZJA Z ISTNIEJĄCĄ INFRASTRUKTURĄ TECHNICZNĄ Uwzględniono przebieg istniejącej siei kanalizacyjnej tylko niewielki fragment pozostaje w obrysie projektowanej nawierzchni bezpiecznej. Istniejąca studzienka kanalizacyjna znajduje się poza obrysem projektowanych nawierzchni bezpiecznych. Przed wykonaniem placu zabaw należy sprawdzić stan istniejącej studzienki i drożność kanalizacji i w razie konieczności dokonać jej udrożnienia metodą płukania ciśnieniowego PROJEKTOWANE ROBOTY DODATKOWE Ze względu na bezpieczeństwo i ochronę przed wandalizmem zaplanowano zainstalowanie dodatkowej kamery monitorującej projektowany plac zabaw i podłączenie jej do istniejącego w szkole systemu monitoringu. W celu poprawienia estetyki bezpośredniego otoczenia placu zabaw konieczne jest wymalowanie około 100m 2 elewacji istniejącego budynku. 4. WYTYCZNE REALIZACJI ROBÓT. Wszystkie roboty budowlane należy wykonywać zgodnie z obowiązującymi normami I przepisami budowlanymi oraz zgodnie ze sztuką budowlaną. Materiały użyte na budowie winny posiadać świadectwo jakości oraz atest zdrowotny. Zakupiony i zainstalowany na placu zabaw sprzęt powinien być zgodny z normą PN- EN 1176, a nawierzchnia z normą PN-EN 1177 i posiadać odpowiednie certyfikaty lub deklaracje zgodności. Wszystkie materiały budowlane muszą być użyte zgodnie z zaleceniami producentów oraz w sposób zapewniający pełne bezpieczeństwo przyszłego użytkowania. Wszystkie roboty muszą być wykonywane przez pracowników posiadających odpowiednie kwalifikacje pod stałym nadzorem osoby posiadającej uprawnienia budowlane. O ewentualnym zamiarze dokonania istotnych zmian w projekcie powinien zostać powiadomiony projektant. W czasie prowadzenia prac budowlanych obowiązuje przestrzeganie obowiązujących przepisów bezpieczeństwa i higieny. opracował: 7
