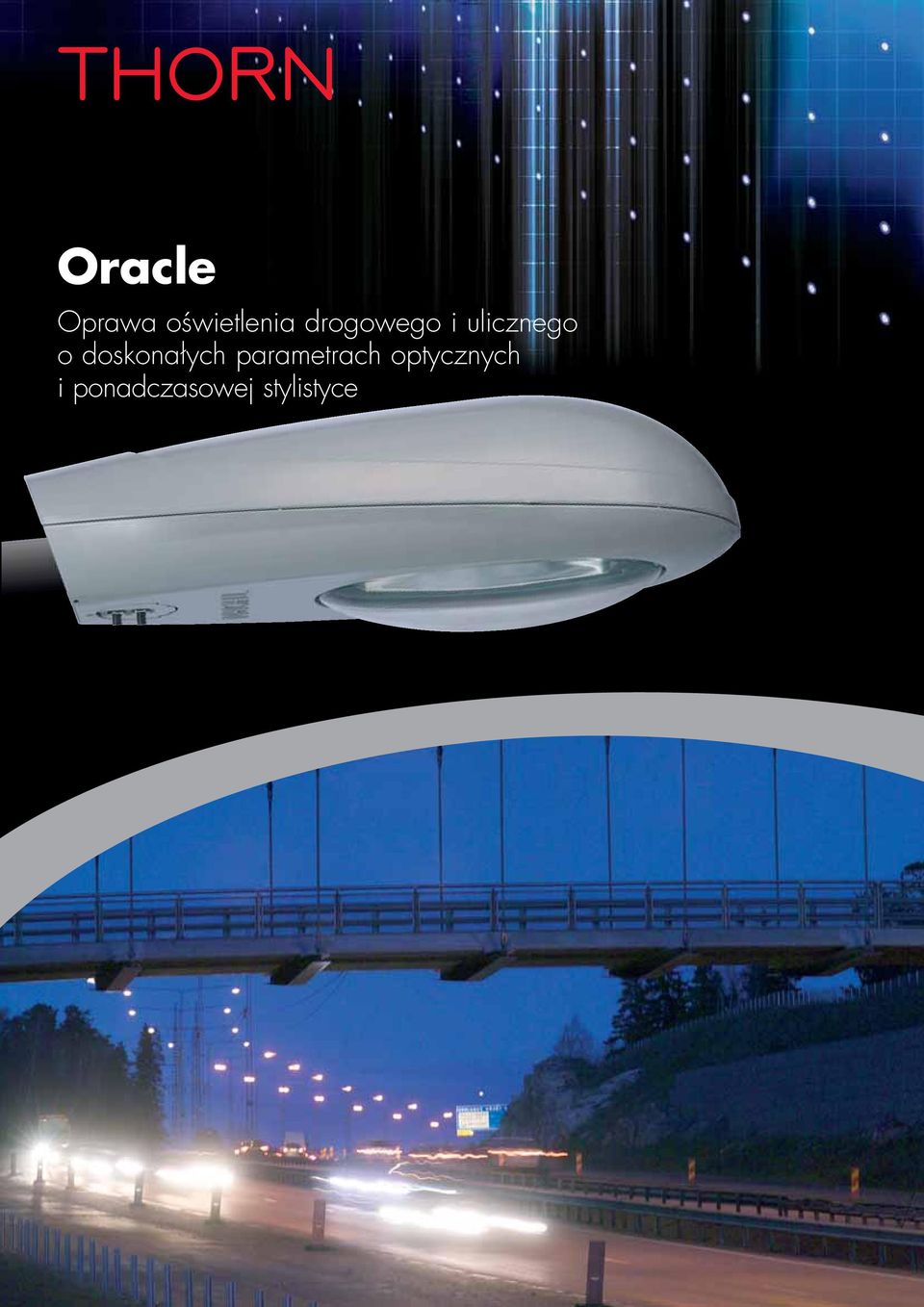

1 Oracle Oprawa oświetlenia drogowego i ulicznego o doskonałych parametrach optycznych i ponadczasowej stylistyce

2 2

3 Więcej niż wizja Niewiele opraw aluminiowych łączy w sobie tak wysoką jakość działania z nowoczesnym wzornictwem, jak Oracle. Jej precyzyjny układ optyczny zapewnia lepsze oświetlenie projektantom, użytkownikom dróg i mieszkańcom. Zarówno na głównych trasach ruchu jak i na małych uliczkach Oracle umożliwia zmniejszenie do minimum kosztów montażu i eksploatacji oraz maksymalne zwiększenie oszczędności energii elektrycznej. Oprawa Oracle, uniwersalna w działaniu, ponadczasowa pod względem wzornictwa i niezwykle elastyczna w zastosowaniu dzięki kilku dostępnym układom optycznym, ma jeszcze tę dodatkową zaletę, że można będzie w niej zastosować przyszłe wynalazki w dziedzinie źródeł światła i związanych z nimi układów zasilania Produkowana w dwóch rozmiarach oprawa o zakresie mocy od 50W do 600W, montowana na maszcie lub na wysięgniku, doskonale spełnia swoje zadanie w szerokiej gamie zastosowań Możliwość wyboru jednego z trzech układów optycznych, Access, Wide lub Comfort, pozwala osiągnąć lepszą widoczność i zmniejszyć ilość światła niepożądanego Wersje z układem optycznym Wide lub Comfort opierają się na układzie optycznym Optibloc, w związku z czym rzadziej wymagają konserwacji Możliwość wyboru spośród 25 źródeł światła oraz wysokiej jakości elementów układu zasilajacego o dużej sprawności energetycznej Korpus z odlewanego ciśnieniowo aluminium i wysokiej jakości materiały gwarantują trwałość i możliwość recyklingu Pełna zgodność z wymogami dyrektyw WEEE i RoHS Oprawę Oracle charakteryzuje prostota i funkcjonalność wzornictwa, a jej konstrukcja zawiera wiele dyskretnych elementów, dzięki którym jest ona odporna na akty wandalizmu i drgania oraz nadaje się do stosowania w trudnych warunkach 3

4 Czystość linii, prostota i długa żywotność Oświetlenie dróg i ulic to znacznie bardziej złożone zadanie niż tylko zapewnienie światła, które poprawi widoczność. Oświetlenie musi też być dobrze wkomponowane w istniejący układ urbanistyczny. Projektanci Oracle nie godzili się na kompromis pomiędzy funkcjonalnością a estetyką w swoim dążeniu do dostarczenia lepszego oświetlenia. Zaokrąglony kształt Oracle, dostępnej w dwóch rozmiarach, wyróżnia się wyjątkową czystością linii i ponadczasową stylistyką, dzięki którym oprawa ta doskonale wtapia się w rozmaite typy otoczenia. Dzięki prostocie wzornictwa oprawa Oracle mimo upływu czasu nie będzie wydawała się przestarzała, co jeszcze bardziej wydłuży okres jej eksploatacji Różne rodzaje kloszy szklane lub poliwęglanowe oraz o płaskim lub płytkim wypukłym profilu zapewniają duże możliwości doboru charakterystyki rozsyłu światła Dzięki różnym opcjom montażu na maszcie lub wysięgniku możliwy jest wybór wyglądu instalacji. Oprawa malowana jest odporną farbą proszkową w kolorze aluminiowoszarym (RAL 9006), dzięki czemu pasuje do istniejących instalacji. Inne kolory dostępne na zamówienie Specjalnie do Oracle zaprojektowano również maszty i wysięgniki, tak żeby stanowiły uzupełnienie prostoty i czystości kształtu tych opraw. (Bliższe szczegóły na str. 11) Jakie korzyści daje aluminium? Aluminium doskonale nadaje się do produkcji opraw oświetleniowych, gdyż ma znacznie większą trwałość i odporność na promieniowanie UV niż inne materiały używane do tego celu, dzięki czemu wydłuża się okres żywotności oprawy, a zmniejsza liczba niezbędnych zabiegów konserwacyjnych. Jest odporne na trudne warunki zewnętrzne, takie jak wiatr, woda i zanieczyszczenia, a ponadto przy dobrze zaprojektowanej oprawie jest odporne na akty wandalizmu. Aluminium łatwo jest zdemontować i poddać recyklingowi. 4

5 Zastosowania Dzięki swojej elastyczności rodzina opraw Oracle nadaje się do rozmaitych zastosowań w rozwiązaniach oświetlenia drogowego i ulicznego, gdyż uniwersalność jest kluczem do lepszej jakości oświetlenia Moc stosowanych źródeł światła mieści się w zakresie W, co pozwala na wykorzystanie opraw Oracle w najrozmaitszych rodzajach oświetlenia drogowego, od dróg osiedlowych, poprzez szosy, parkingi i drogi wiejskie, po autostrady. Z rodziną Oracle dostępne są wszystkie najnowsze typy źródeł światła do oświetlenia drogowego, zapewniające lepszą widoczność i przyjemniejszą kolorystykę otoczenia Oprawa dostępna w dwóch rozmiarach, co umożliwia osiągnięcie wizualnej spójności przy montażu na różnych wysokościach, od 5 do 16 metrów Płytki klosz wypukły, który powoduje częściowe odcięcie wiązki światła powyżej płaszczyzny oprawy oraz płaski szklany klosz odcinający ją ostro równo z oprawą zapewniają rozsył światła odpowiedni dla poszczególnych wymagań projektowych Szklane klosze zapewniają wyjątkową przejrzystość, natomiast klosze z poliwęglanu są bardziej trwałe, jeśli chodzi o zastosowanie na terenach mieszkalnych Klosze wypukłe z obu materiałów mają dokładnie ten sam kształt, co zapewnia wizualną spójność przy zastosowaniu ich jednocześnie w tym samym projekcie Zestawy oświetlenia drogowego mogą zawierać sterowanie oświetleniem oraz ściemnianie, dające oszczędność energii w okresach słabego ruchu drogowego 5

6 Oszczędność energii a środowisko Oprawa Oracle charakteryzuje się równowagą pomiędzy wymaganiami oświetleniowymi a wpływem na środowisko Oświetlenie niepożądane Oświetlenie niepożądane jest obecnie coraz większym problemem. Źle zaprojektowane lub zamontowane oprawy oświetlenia ulicznego mogą emitować znaczącą część światła powyżej swojej płaszczyzny poziomej. Wykorzystaliśmy lata swoich doświadczeń i wiedzę praktyczną, żeby opracować oprawy oświetleniowe o wysokich parametrach działania, z innowacyjnymi odbłyśnikami, precyzyjnym ustawieniem lamp i wyborem kloszy. Dzięki temu światło jest kierowane dokładnie tam, gdzie jest potrzebne, z uwzględnieniem powierzchni, na którą pada i wymogów projektu. Dlatego przy płytkich szklanych kloszach tylko minimalna ilość światła jest emitowana powyżej płaszczyzny poziomej oprawy. Nawet przy użyciu płaskich szklanych kloszy w położeniu poziomym w stosunku do podłoża światło pada tylko na powierzchnię, gdzie jest potrzebne, czyli na drogę, a nie rozprasza się w górę. Jednak w sterowaniu oświetleniem ważna jest nie tylko kwestia, gdzie ma padać światło, ale również kiedy. Rodzina opraw Oracle zapewnia także szeroką gamę rozwiązań umożliwiających sterowanie oświetleniem i zmniejszenie marnotrawstwa światła. Okno Okno Drzwi Światło użyteczne Jezdnia Chodnik Jezdnia Inne Wersja z płaskim szklanym kloszem, ostro odcinająca rozsył światła w górę Płytki klosz wypukły z poliwęglanu z matowym przodem, tyłem lub przodem i tyłem, dostępny na żądanie Warto wiedzieć! 250-watowe źródło światła oprawy ulicznej świecące się przez 7 godzin dziennie (podczas godzin nocnej ciemności) może wytworzyć do jednej tony CO 2 w ciągu roku. W Oracle stosowane są najnowsze osiągnięcia w dziedzinie źródeł światła, od lamp sodowych poprzez fluorescencyjne do metalohalogenkowych, gdyż zależy nam na zmniejszeniu niepotrzebnej emisji CO 2. 6

7 W firmie Thorn angażujemy się w poprawianie jakości życia i ochronę środowiska naturalnego, a działania te przynoszą jednocześnie zmniejszenie kosztów energii elektrycznej Oszczędność energii a środowisko W świecie, gdzie wyczerpywanie się zasobów energii staje się coraz większym problemem i gdzie dąży się do obniżania kosztów kapitałowych, Oracle stanowi idealne rozwiązanie. Oszczędność energii Elastyczne urządzenie oświetleniowe: dzięki wyborowi rozwiązań optycznych Oracle można dostosować do specjalnych wymagań każdego projektu Zmniejszona liczba punktów świetlnych: dzięki wysokim parametrom oprawy można zoptymalizować odległości pomiędzy oprawami, w celu zmniejszenia wydatków na instalację oświetleniową i przyszłych kosztów eksploatacji Opcje z fotokomórką: dzięki gniazdom Nema i miniaturowym fotokomórkom, oferowanym jako wyposażenie standardowe, oprawy Oracle zapewniają prosty, niezależny i niedrogi sposób sterowania instalacją oświetleniową Wysokiej jakości elementy układu zapłonowego: dobrane pod względem długiej żywotności i niskich strat energii, zarówno dla układów tradycyjnych jak i elektronicznych Korzyści z układu elektronicznego: stateczniki elektroniczne są powszechnie znane z tego, że zużywają mniej energii elektrycznej i zapewniają źródłom światła dłuższą żywotność, co oznacza również niższe koszty eksploatacji oprawy. Oracle oferuje szeroki wybór niezawodnych rozwiązań dla wysokoprężnych lamp wyładowczych i świetlówek Opcja ściemniania: jest dostępna zarówno dla konwencjonalnych jak i elektronicznych układów zasilania i nie wymaga doprowadzania dodatkowego przewodu sterującego. Oprawa Oracle z funkcją ściemniania nie tylko przynosi bezpośrednie oszczędności, ale ponadto dostarcza minimalnej ilości światła niezbędnej ze względów bezpieczeństwa, zachowując jego barwę i równomierność oświetlenia, decydującą o dobrej widoczności System OLC: stanowi inteligentny element oprawy, umożliwiający jej kontaktowanie się z terminalem centralnym i natychmiastowe zgłaszanie usterki, co znacznie skraca czas przestoju i eliminuje konieczność czasochłonnego naocznego sprawdzania opraw Nowe źródła światła: oprawa Oracle została tak skonstruowana, by można było w niej zastosować przyszłe wynalazki w dziedzinie źródeł światła, na przykład lampę CosmoPolis i inne oszczędzające energię rozwiązania Produkt przyjazny dla środowiska naturalnego Oracle została zaprojektowana zgodnie z wymogami dyrektyw WEEE i RoHS. Kiedy po zakończeniu użytkowania oprawa ta zostanie zdemontowana, większość jej elementów będzie nadawała się do recyklingu. W związku z tym użyte do jej produkcji aluminium, szkło i plastik zostaną w całości ponownie wykorzystane. Układ zasilania i statecznik elektroniczny świetlówki Układ zasilania i układ ściemniający Czym jest RoHS i WEEE? RoHS (Ograniczenie użycia substancji niebezpiecznych) Jest to dyrektywa Unii Europejskiej w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji, takich jak ołów i rtęć, w sprzęcie elektrycznym i elektronicznym. WEEE (Zużyty sprzęt elektryczny i elektroniczny) Jest to dyrektywa nakazująca zbiórkę i odpowiednie przetwarzanie sprzętu elektrycznego i elektronicznego po zakończeniu jego użytkowania. Celem jest zachowanie, ochrona i poprawianie jakości środowiska naturalnego, ochrona zdrowia ludzkiego oraz rozważne i racjonalne wykorzystywanie zasobów naturalnych. Wprawdzie dyrektywy RoHS i WEEE są ze sobą blisko powiązane, jednak każda z nich zajmuje się inną fazą użytkowania produktu. Celem RoHS jest zmniejszenie ilości materiałów niebezpiecznych umieszczanych w produkcie elektrycznym lub elektronicznym, natomiast WEEE ma zredukować liczbę takich produktów trafiających na składowiska odpadów. RoHS jest początkiem, a WEEE końcem. Układ zasilania i statecznik elektroniczny wysokoprężnej lampy wyładowczej Układ zasilania z systemem OLC Wersja z fotokomórką Wersja z miniaturową fotokomórką 7

8 Materiały i normy W trosce o ochronę środowiska oraz stworzenie zdrowego i wygodnego otoczenia w obudowie Oracle wykorzystano materiały o wysokiej jakości Obrotowy uchwyt montażowy z odlewanego ciśnieniowo aluminium ze śrubami ze stali nierdzewnej i nakrętkami zabezpieczającymi Główna uszczelka z neoprenu, uszczelka dopasowana do kształtu gniazda Nema z silikonu Dolna i górna część korpusu są wykonane z odlewanego ciśnieniowo aluminium i pokryte farbą proszkową Dolna i górna część korpusu mają wywiercone otwory, dzięki którym można je skręcić ze sobą śrubami w celu zabezpieczenia przed aktami wandalizmu lub przed wiatrem w miejscach, gdzie jego siła jest szczególnie duża Mocny, łatwy do zwolnienia klips ze stali nierdzewnej Podstawka układu zasilającego z polipropylenu (CL2) lub stali ocynkowanej (CL1) Odbłyśnik z anodyzowanego aluminium o wysokiej czystości Klosz płaski lub płytki wypukły z poliwęglanu odpornego na promieniowanie UV lub ze szkła hartowanego, na zamówienie przygotowywany w wersji samoczyszczącej IP66 Oracle jest odporną oprawą zapewniającą stopień ochrony IP66 przed wnikaniem kurzu i wody. Tak wysoki stopień ochrony osiągnięto dzięki zastosowaniu nadwymiarowej uszczelki neoprenowej zapobiegającej wnikaniu kurzu i wody pomiędzy górną i dolną częścią obudowy oraz systemem wentylacyjnym umożliwiającym chłodzenie i cyrkulację powietrza. Dzięki temu zapewniono długotrwałą, bezawaryjną pracę urządzenia. IK08 lub IK10 Często można się spotkać z mylnym poglądem, że odporność oprawy na wstrząsy zależy od odporności klosza. Jednak, choć oczywiście bierze się pod uwagę materiał, z którego wykonano klosz, oceniać należy wstrząsoodporność całej oprawy. Często jej najsłabszym elementem okazuje się nie klosz, tylko zawiasy, klipsy lub okolice uszczelek. W firmie Thorn testy odporności na wstrząsy są przeprowadzane przed badaniem szczelności oprawy, żeby się upewnić, że produkt spełnia przede wszystkim normy wytrzymałości mechanicznej IK. Klasa I lub Klasa II Oracle oferuje obie możliwości, z podstawką układu zasilającego wykonaną z polipropylenu lub stali ocynkowanej. Całe okablowanie jest wówczas zaprojektowane albo z uziemieniem, albo z podwójną izolacją. Odporność na działanie wiatru Kształt Oracle został zaprojektowany w ten sposób, by stawiać jak najmniejszy opór wiatrowi, dzięki czemu można stosować maszty o mniejszych wymiarach. Oracle rozmiar 1: 0,058 przy kloszu wypukłym 0,067 przy kloszu płaskim Oracle rozmiar 2: 0,073 przy kloszu wypukłym 0,083 przy kloszu płaskim EN, CE, ENEC Konstrukcja i technologia wykonania naszego produktu przewyższają wymagania tych norm. Co to jest ENEC, CE i EN ? ENEC: European Norms Electrical Certification (Certyfikat zgodności z europejskimi normami dotyczącymi urządzeń elektrycznych). Certyfikat ENEC daje gwarancję, że dany produkt zapewnia europejski poziom bezpieczeństwa, co zostało oficjalnie zweryfikowane przez niezależną instytucję testującą i certyfikującą. CE jest znakiem, który: Świadczy o zgodności produktu z podstawowymi wymaganiami dyrektyw Zezwala na wprowadzenie produktu na rynek Zapewnia swobodny przepływ towarów Umożliwia wycofanie przez urzędy celne towarów nie spełniających wymogów związanych z tym znakiem EN : Jest to zharmonizowana norma europejska dotycząca konstrukcji opraw oświetleniowych, a w szczególności ich bezpieczeństwa elektrycznego 8

9 1. Filtr wentylacyjny zapewnia swobodną cyrkulację powietrza wewnątrz układu zasilania, dzięki czemu jego elementy są chłodzone i zwiększa się ich żywotność, a jednocześnie zachowana jest klasa szczelności IP Podstawka układu zasilającego (Klasa I i Klasa II) ma wywiercone otwory umożliwiające przykręcenie jej dwoma śrubami do korpusu w miejscach narażonych na szczególnie silne wibracje, na przykład w pobliżu linii tramwajowych i mostów. 3. Kształt Oracle został zaprojektowany w ten sposób, by stawiać jak najmniejszy opór wiatrowi, dzięki czemu można stosować maszty o mniejszych wymiarach W celu dodatkowej ochrony przed aktami wandalizmu oprawa jest przykręcona do masztu lub wysięgnika dwoma śrubami poprzez obrotowy (umożliwiający montaż na słupie lub do wysięgnika) uchwyt montażowy. 5. Dopasowana do gniazda Nema uszczelka silikonowa odwzorowuje kształt górnej części obudowy, zapewniając stopień szczelności IP Układ optyczny i układ zasilania są wykonane w stopniu szczelności IP66, zapewniając pełną ochronę przed kurzem i wodą

10 Ergonomiczna konstrukcja Projektanci Oracle poświęcili sporo czasu i zatroszczyli się, żeby stworzyć oprawę, której część zewnętrzna odzwierciedla wewnętrzną, dając w rezultacie spójną, intuicyjną konstrukcję Część zewnętrzna Dzięki swym prostym liniom Oracle zapewnia intuicyjny dostęp do poszczególnych elementów i ich zrozumiałe rozmieszczenie. Natychmiast można dostrzec położenie uchwytu mocującego i jest tylko jedno miejsce pozwalające dostać się do wnętrza oprawy. Część wewnętrzna Mniejsze oprawy często wcale nie mają przyjaznej konstrukcji wewnętrznej i ze względu na brak miejsca trudno w nich wykonywać niezbędne czynności. W Oracle przestrzeń wewnętrzna została optymalnie wykorzystana dzięki jej inteligentnemu rozplanowaniu i zrozumiałemu rozmieszczeniu elementów. Dostęp z góry oraz z każdej strony umożliwia znalezienie bezpiecznej pozycji do pracy Wnętrze oprawy jest podzielone na trzy oddzielne części, co zapewnia przestrzeń, łatwy dostęp i możliwość przyszłego rozwoju Ujednolicono układy gniazd i wtyczek Przewody są zamocowane Kable są oznakowane kolorystycznie Wszystkie elementy wymagające obsługi zaprojektowano tak, by łatwo można było wykonać potrzebne czynności Wszystkie te cechy razem sprawiają, że jest to prosta, bezpieczna i przyjazna oprawa. 10

11 Specjalne wysięgniki Eleganckie w swej prostocie maszty i wysięgniki dobrze wpasowujące się w miejskie otoczenie Specjalnie do oprawy Oracle zaprojektowano zestawy masztów i wysięgników, które uwydatniają prostotę i czystość jej linii i nadają jej stylowy wygląd Skonstruowane z wytrzymałych materiałów według najnowszych standardów Jedno- lub dwuramienne wysięgniki mogą być montowane na szczycie masztu, w pozycji pośredniej lub na ścianach, dzięki czemu pasują do każdego projektu Wysięgniki są malowane na kolor aluminiowoszary (RAL 9006). Na zamówienie dostępne są również inne kolory, co umożliwia dopasowanie wyglądu oprawy w czasie dnia do otaczających ją budynków 11

12 Działanie Jednym z elementów inteligentnej konstrukcji Oracle jest możliwość wyboru spośród trzech układów optycznych o dużej sprawności Układy optyczne Oracle umożliwiają precyzyjną kontrolę rozsyłu światła, niezbędną dla zaspokojenia potrzeb środowiska. Trzy układy optyczne dostarczają równomiernego oświetlenia dokładnie tam, gdzie jest ono potrzebne, zależnie od wybranego źródła światła i zastosowania. Access czy Optibloc? Układ optyczny Access ma szczelność IP66 i umożliwia łatwą i szybką konserwację oraz błyskawiczną wymianę lamp. Optibloc ma podwójną ochronę IP66 układu optycznego, co pozwala wydłużyć cykle konserwacyjne. Zalecana do stosowania w miejscach o szczególnie wysokim poziomie wilgoci i kurzu. Na zamówienie klosze szklane, płaskie i wypukłe są dostępne w wersji samoczyszczącej. Środek przeciwdziałający osadzaniu się brudu pozwala wydłużyć okresy pomiędzy czyszczeniem opraw Współczynnik utrzymania wzrasta z 0,80 do 0,89 Do 10 % oszczędności na strumieniu świetlnym Układ optyczny Access: Nadaje się do projektów oświetleniowych, w których własności Optibloc i jego podwójna ochrona IP66 nie są wymagane. Zapewnia bezpośredni dostęp do źródła światła i uchwytu trzonka źródła po otwarciu górnej części obudowy. Dzięki wyjątkowemu połączeniu odbłyśnika o wysokich parametrach technicznych, wielopołożeniowego uchwytu trzonka lampy oraz różnych kloszy układ ten zapewnia doskonałe parametry fotometryczne w oświetleniu dróg i ulic. Układ optyczny Wide: Jest on nową generacją układu Optibloc. Zarówno Optibloc jak i korpus oprawy mają szczelność IP66, czyli układ ten ma podwójną szczelność IP66. Wide zapewnia wysokie parametry fotometryczne i umożliwia rozmieszczenie opraw w maksymalnej odległości od siebie w sytuacji, kiedy wskaźnik zwiększenia progu kontrastu (TI) nie jest głównym ograniczeniem. Układ ten szczególnie nadaje się do projektów remontowych, gdzie instalacja oświetleniowa już istnieje. Układ optyczny Comfort: Jest to nowe, innowacyjne rozwiązanie w dziedzinie układów optycznych, zaprojektowane zgodnie z normą EN Pozwala osiągnąć maksymalną wygodę widzenia przy spełnieniu wszelkich ograniczeń związanych z TI i równoczesnej optymalizacji pozostałych parametrów. Ponadto ta całkiem nowa generacja odbłyśników działa znacznie lepiej niż wszystkie inne układy optyczne, współpracując ze wszystkimi lampami metalohalogenkowymi i nową generacją źródeł światła, takich jak CosmoPolis. Przy jego użyciu w większym stopniu realizowany jest trend uzyskiwania białego światła. Ten układ optyczny szczególnie nadaje się do nowych projektów, stawiających sobie za cel zmniejszenie ilości zużywanej energii i większą wygodę widzenia. Szeroki wybór położeń źródeł światła umożliwia precyzyjne umieszczenie lampy, tak żeby spełniała wymogi projektu i zapewniała lepsze parametry oświetleniowe. Czym są olśnienia i współczynnik TI? Olśnienie jest to poczucie niewygody lub obniżenie zdolności widzenia powstające wtedy, gdy część pola widzenia jest zbyt jasna w porównaniu do otoczenia. Olśnienie przykre olśnienie powodujące niewygodę widzenia, jednak niekoniecznie pogarszające zdolność widzenia szczegółów = G Olśnienie przeszkadzające olśnienie zakłócające zdolność widzenia szczegółów, lecz niekoniecznie powodujące poczucie niewygody = TI 12

13 Schematy oświetleniowe Ilościowe wymagania oświetleniowe Lśr UO UI TI maks. SR S Eśr. Emin. (cd/m 2 ) Min. Min. (%) Min. [lx] [lx] ME1 2 0,4 0,7 10 0,5 S ME2 1,5 0,4 0,7 10 0,5 S ME3a 1 0,4 0,7 15 0,5 S3 7,5 1,5 ME3b 1 0,4 0,6 15 0,5 S4 5 1 ME3c 1 0,4 0,5 15 0,5 S5 3 0,6 ME3c 1 0,4 0,6 15 0,5 S6 2 0,6 ME4a 0,75 0,4 0,5 15 0,5 ME4b 0,75 0,4 0,5 15 0,5 ME5 0,5 0,35 0,4 15 0,5 ME6 0,3 0,35 0,4 15 Układ optyczny Wide Oracle 1, 1 Wide, shallow płytki klosz glasswypukły TC-TEL 57W 20m 25m 30m 35m 40m 7.5lux 5.0lux 6m 3.0lux 2.0lux s 6m Rozmieszczenie: Layout : Staggered naprzemienne Współczynnik Maint. utrzymania: factor : 0, Wysięg: Overhang : 0m 0m Strumień świetlny: Lamp Flux : 4.300lm Nachylenie: Tilt : 5 5 Tablica R-Table : R C2 C2 Układ optyczny Comfort Oracle 1, 1 Comfort, shallow szklany glass klosz wypukły 60W W - Cosmowhite CosmoWhite 20m 25m 30m 35m 40m 1.00cd/m cd/m cd/m 2 6m 0.30cd/m 2 s 6m Rozmieszczenie: Layout : Single jednostronne Sided Współczynnik Maint. utrzymania: factor : 0, Wysięg: Overhang : 0m 0m Strumień świetlny: Lamp Flux : 7.100lm Nachylenie: Tilt : 5 5 Tablica R-Table : R R3 R3 Układ optyczny Access Oracle 1, 1 Access, flat klosz glass płaski HST 70W Oracle 1, 1 Wide, shallow płytki klosz glasswypukły HST 70W Oracle 1, 1 Comfort, flat szklany glass klosz wypukły 140W W - Cosmowhite White 20m 25m 30m 35m 40m 30m 35m 40m 45m 50m 20m 25m 30m 35m 40m 0.75cd/m lux 7.5lux 1.50cd/m cd/m 2 6m 5.0lux 6m 1.00cd/m 2 8m 0.30cd/m 2 3.0lux 0.75cd/m 2 s 6m s 9m s 7m Rozmieszczenie: Layout : Single jednostronne Sided Wysięg: Overhang : 0m 0m Nachylenie: Tilt : 5 5 Tablica R-Table : R N2 (Q0=0.09) N2 (Q0=0,09) Współczynnik Maint. utrzymania: factor : 0, Strumień świetlny: Lamp Flux : 6.500lm Rozmieszczenie: Layout : Staggered naprzemienne Wysięg: Overhang : 0.8m 0,8m Nachylenie: Tilt : 5 5 Tablica R-Table : R C2 C2 Współczynnik Maint. utrzymania: factor : 0, Strumień świetlny: Lamp Flux : 6.500lm Rozmieszczenie: Layout : Single jednostronne Sided Wysięg: Overhang : 0m 0m Nachylenie: Tilt : 5 5 Tablica R-Table : R R3 R3 Współczynnik Maint. utrzymania: factor : ,80 Strumień świetlny: Lamp Flux : lm Oracle 1, 1 Access, flat klosz glass płaski HST 100W Oracle 1, 1 Wide, shallow płytki klosz glasswypukły HST 150W Oracle 1, 1 Comfort, shallow szklany glass klosz wypukły HST 150W 20m 25m 30m 35m 40m 20m 25m 30m 35m 40m 20m 25m 30m 35m 40m 1.00cd/m cd/m cd/m cd/m cd/m 2 8m 1.00cd/m 2 8m 1.00cd/m 2 8m 0.75cd/m cd/m 2 s 7m s 7m s 7m Rozmieszczenie: Layout : Single jednostronne Sided Wysięg: Overhang : 1m 1m Nachylenie: Tilt : 5 5 Tablica R-Table : R N2 (Q0=0.09) N2 (Q0=0,09) Współczynnik Maint. utrzymania: factor : ,80 Strumień świetlny: Lamp Flux : lm Rozmieszczenie: Layout : Single jednostronne Sided Wysięg: Overhang : 0m 0m Nachylenie: Tilt : 5 5 Tablica R-Table : R R2 R2 Współczynnik Maint. utrzymania: factor : ,80 Strumień świetlny: Lamp Flux : lm Współczynnik utrzymania: 0,80 Maint. factor : 0.80 Strumień świetlny: lm Lamp Flux : lm Rozmieszczenie: Layout : Single jednostronne Sided Wysięg: Overhang : 0m 0m Nachylenie: Tilt : 5 5 Tablica R-Table : R R2 R2 Współczynnik Maint. utrzymania: factor : ,80 Strumień świetlny: Lamp Flux : lm Oracle 2, 2 Access, flat klosz glass płaski HST 250W Oracle 2, 2 Wide, shallow płytki klosz glasswypukły HST 400W Oracle 2, 2 Comfort, shallow szklany glass klosz wypukły HST 250W 35m 40m 45m 50m 55m 35m 40m 45m 50m 55m 20m 25m 30m 35m 40m 45m 50m 2.00cd/m cd/m cd/m cd/m 2 12m 14m 1.50cd/m 2 10m 1.00cd/m cd/m cd/m 2 s 10.5m 6m s 11m 4m s 10.5m Rozmieszczenie: dwie oprawy, Layout : Twin Central (3 lanes) centralnie Overhang : 1.5m (3 pasy ruchu) Tilt : 5 Wysięg: 1,5m R-Table : N2 (Q0=0.09) Nachylenie: 5 Tablica R N2 (Q0=0,09) Współczynnik utrzymania: 0,80 Maint. factor : 0.80 Strumień świetlny: lm Lamp Flux : lm Rozmieszczenie: dwie oprawy, Layout : Twin Central (3 lanes) centralnie Overhang : 0m (3 pasy ruchu) Tilt : 5 Wysięg: 0m R-Table : C2 Nachylenie: 5 Tablica R C2 Współczynnik utrzymania: 0,80 Maint. factor : 0.80 Strumień świetlny: lm Lamp Flux : lm Rozmieszczenie: jednostronne Layout : Single Sided (3 lanes) (3 pasy ruchu) Overhang : 0m Wysięg: 0m Tilt : 5 Nachylenie: 5 R-Table : R2 Tablica R R2 Współczynnik utrzymania: 0,80 Maint. factor : 0.80 Strumień świetlny: lm Lamp Flux : lm 13

14 Montaż i konserwacja Czynności montażowe i konserwacyjne są szybkie i sprawne, co pozwala zaoszczędzić czas oraz zwiększa bezpieczeństwo wykonawcy i użytkowników dróg Oracle zaprojektowano z myślą o wykonawcy. Każdy element przemyślano z punktu widzenia instalatora, tak żeby zapewnić łatwość jego użycia i bezpieczeństwo. Oprawa Oracle jest lekka i łatwa do przenoszenia, gdyż starano się zminimalizować ilość użytych materiałów Wewnętrzny obracany uchwyt montażowy o średnicy do 60 mm przy montażu na wysięgniku i do 76 mm przy montażu na maszcie; nie ma potrzeby stosowania żadnego wyposażenia dodatkowego Zabezpieczony dwoma śrubami z nakrętkami, żeby oprawa nie obracała się wokół osi masztu lub wysięgnika, tylko pozostała w początkowym położeniu Pojedynczy mocny klips w przedniej części trzymający razem obie części obudowy można szybko zwolnić i dostać się do wnętrza oprawy Mechanizm utrzymujący górną część obudowy w pozycji odchylonej nawet przy silnym wietrze Dostęp od góry umożliwia bezpieczne wykonanie niezbędnych czynności Oprawa jest dostarczana całkowicie zmontowana (bez źródła światła), aby ograniczyć zbędne czynności i problemy z wyborem układu zasilającego, co w rezultacie pozwala skrócić czas montażu Wszędzie, gdzie to było możliwe, zastosowano gniazdka z wtyczkami, co pozwala na montaż bez narzędzi We wszystkich trzech częściach zastosowano spójne okablowanie Łatwe do uzyskania poziome i pionowe położenie lampy, a ponadto fabryczne ustawienia lamp zostały tak zoptymalizowane, by zapewnić dobre parametry oświetleniowe Układ zasilania jest zabezpieczony dwoma sprężynami, lecz dodatkowo można go jeszcze przymocować dwoma śrubami, żeby zapewnić lepsze zabezpieczenia w takich zastosowaniach jak mosty i stacje kolejowe Przy rozmiarze 2 w wypadku dwóch opraw na maszcie w położeniu centralnym można wykonać okablowanie przelotowe, wykorzystując drugi dławik kablowy, dzięki czemu wystarczy poprowadzić tylko jeden przewód zasilający z poziomu gruntu do oprawy 1. Mocny, zabezpieczający oprawę klips ze stali nierdzewnej, który można łatwo i bezpiecznie zwolnić 2. Dwie śruby z nakrętkami zabezpieczają oprawę przez cały okres jej trwałości 3. Wewnętrzny obracany uchwyt montażowy umożliwia zamocowanie oprawy na wysięgniku o średnicy mm oraz na szczycie masztu o średnicy mm 4 & 5. Wystarczy odpowiednio obrócić uchwyt montażowy, żeby zamontować oprawę na wysięgniku lub na maszcie

15 Przy trzech układach optycznych Oracle wymiana lamp i układów zasilania jest możliwa w ciągu kilku sekund i bez użycia narzędzi Układy optyczne Wide i Comfort: Można łatwo wyjąć lampę lub układ zasilania Układ optyczny Access: Otwarcie obudowy daje bezpośredni dostęp do lampy lub układu zasilania Samoczyszczący kształt oprawy Oracle uniemożliwia osadzanie się kurzu, dzięki czemu czynności czyszczenia są ograniczone do minimum Klasa szczelności IP66 gwarantuje, że elementy takie jak źródło światła, odbłyśnik i wnętrze klosza są w pełni zabezpieczone przed kurzem i wilgocią przez cały okres żywotności oprawy, co znacznie zmniejsza potrzebę jej czyszczenia Świetlówki kompaktowe TC-TELI wystarczy włożyć w uchwyt i obrócić (mechanizm twist and lock ) Wersje wykonane w klasie ochronności elektrycznej I są w pełni uziemione dla bezpieczeństwa instalatora Wersje wykonane w klasie ochronności II mają automatyczny układ odłączający zasilanie w momencie otwarcia obudowy Do układów zasilania wykonanych w klasie ochronności II dołączony jest klucz testujący umożliwiający wykonawcy sprawdzenie układu na miejscu, bez zamykania oprawy Układ zasilający jest zwalniany za pomocą dwóch sprężyn, toteż niepotrzebne są narzędzia Układ zasilający wyposażono w rączkę ułatwiającą jego wyjęcie z oprawy Ustawienia źródeł światła nie ulegają zmianie pomimo ich wyjęcia lub demontażu układu zasilającego, tak że po wykonaniu tych czynności zostają zachowane oryginalne ustawienia 15

16 16

17 Oracle 1 i 2 Konwencjonalny układ zasilania klasa I Wykonanie Obudowa: odlewane ciśnieniowo aluminium malowane proszkowo na szaro (RAL 9006) Uchwyt montażowy: odlewane ciśnieniowo aluminium malowane proszkowo na szaro (RAL 9006) Klosze: poliwęglan odporny na promieniowanie UV lub hartowane szkło, na zamówienie możliwe przygotowanie w wersji samoczyszczącej Uszczelka: neopren Podstawka układu zasilającego: stal chromowana lub polipropylen Odbłyśnik: anodyzowane aluminium o wysokiej czystości Śruby: stal nierdzewna Klips: stal nierdzewna Normy Projekt i produkcja zgodne z EN Wersje w I i II klasie ochronności elektrycznej Ta -20/+35 Ciężar i maksymalna powierzchnia stawiająca opór wiatrowi Rozmiar 1: <14,9kg i <0,067m 2 Rozmiar 2: <19,9kg i <0,083m 2 IK08 (szkło) IK10 (poliwęglan) IP66 Wersja z fotokomórką Źródła światła do Oracle W HST (ST) wysokoprężna lampa sodowa. Trzonek: E27/ W HIT-CE (MT) lampa metalohalogenkowa. Trzonek: E27/ HME (QE) wysokoprężna lampa rtęciowa. Trzonek: E W TC-TEL (FSMH) świetlówka kompaktowa. Trzonek: GX24q-4/ W TC-TELI (FSMH) świetlówka kompaktowa. Trzonek: 2G W HIT-CE (MT) lampa metalohalogenkowa z żarnikiem ceramicznym CosmoWhite. Trzonek: PGZ W HST (ST) wysokoprężna lampa sodowa, CosmoGold. Trzonek: PGZ12 Ściemniany układ zasilania klasa II Źródła światła do Oracle *W HST (ST) wysokoprężna lampa sodowa. Trzonek: E W HIT-CE (MT) lampa metalohalogenkowa. Trzonek: E W HIT (MT) lampa metalohalogenkowa, trzonek: E W HME (QE) wysokoprężna lampa rtęciowa. Trzonek: E40 70W TC-TEL (FSMH) świetlówka kompaktowa. Trzonek: GX24q W TC-TELI (FSMH) świetlówka kompaktowa. Trzonek: 2G8 *Układ zasilania poza obudową Montaż Wewnętrzny obrotowy uchwyt do montażu bez narzędzi zabezpieczony 2 śrubami z nakrętkami zabezpieczającymi Montaż na szczycie masztu: Ø 60/76mm x 80mm (długość uchwytu montażowego). Nachylenie 5 Montaż do wysięgnika: Ø 34/42/49/60mm x 120mm (długość uchwytu montażowego). Nachylenie 0 Dławik kablowy na kabel o średnicy od 8 mm do 13 mm Dostęp do układu zasilającego i układu optycznego od góry po szybkim zwolnieniu klipsa ze stali nierdzewnej znajdującego się w przedniej części oprawy. Dostarczana gotowa do zamontowania, w komplecie z fabrycznie wstawionym wewnętrznym układem zasilania; wszystko w jednym kartonie (bez lampy). 17

18 20m 15m m 5m 0m -5m 5lux 20lux 40lux 30lux 55lux 10lux 2lux -10m -15m m 25m 20m 15m 10m 5m 0m 5m 10m 15m 20m 25m Powierzchnia stawiająca opór wiatrowi SCx: 0,058 (płytki klosz wypukły) 0,067 (płaski klosz szklany) Oracle 1, 1 Comfort, shallow szklany glass klosz wypukły Źródło Lamp: HST światła: 150WHST 150W ULOR: 0, DLOR: ,79 LOR: ,79 Wysokość Mounting height: zawieszenia: 8m 8m Oracle rozmiar 1 (230V) Opis typów Źródła światła należy zamawiać osobno Symb.zam - Klasa II Klosz Płytki Płytki Układ Typ układu Kod wypukły wypukły optyczny zasilającego Opis Źródło światła ILCOS Trzonek Płaski, szkło szkło poliwęglan Access Konwencjonalny ORACLE 50W HST ST E ORACLE 50/70W HST ST E ORACLE 70W HID ST/MT (CE) E ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E ORACLE 80W HME QE E ORACLE 125W HME QE E Konwencjonalny/ ORACLE 70W/BP HST ST E ściemniany ORACLE 100W/BP HST ST E ORACLE 150W/BP HST ST E ORACLE 80W/BP HME QE E ORACLE 125W/BP HME QE E Wide Konwencjonalny ORACLE 50W HST ST E ORACLE 70W HID ST/MT (CE) E ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E ORACLE 80W HME QE E ORACLE 125W HME QE E ORACLE 100W HID W10M LI ST/MT (CE) E ORACLE 150W HID W 10M LI ST/MT (CE) E Konwencjonalny/ ORACLE 70W/BP HST ST E ściemniany ORACLE 100W/BP HST ST E ORACLE 150W/BP HST ST E ORACLE 80W/BP HME QE E ORACLE 125W/BP HME QE E Comfort Konwencjonalny ORACLE 50W HST ST E ORACLE 70W HID ST/MT (CE) E ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E ORACLE 80W HME QE E ORACLE 125W HME QE E Konwencjonalny/ ORACLE 70W/BP HST ST E ściemniany ORACLE 100W/BP HST ST E ORACLE 150W/BP HST ST E ORACLE 80W/BP HME QE E ORACLE 125W/BP HME QE E Fotokomórka Minicell Gniazdo Nema Płytki Płytki Płytki Płytki Układ Typ układu Kod wypukły wypukły wypukły wypukły optyczny zasilającego Opis Źródło światła ILCOS Trzonek Płaski, szkło szkło poliwęglan Płaski, szkło szkło poliwęglan Access Konwencjonalny ORACLE 50W HST ST E ORACLE 50/70W HST ST E27 ORACLE 70W HID ST/MT (CE) E ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E ORACLE 80W HME QE E ORACLE 125W HME QE E Wide Konwencjonalny ORACLE 50W HST ST E ORACLE 70W HID ST/MT (CE) E ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E ORACLE 80W HME QE E ORACLE 125W HME QE E Comfort Konwencjonalny ORACLE 50W HST ST E ORACLE 70W HID ST/MT (CE) E ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E ORACLE 80W HME QE E ORACLE 125W HME QE E

19 20m 15m m 5m 0m 10lux 30lux 50lux 5lux 20lux 65lux 40lux -5m -10m m -25m -20m -15m -10m -5m 0m 5m 10m 15m 20m 25m Powierzchnia stawiająca opór wiatrowi SCx: 0,073 (płytki klosz wypukły) 0,083 (płaski klosz szklany) Oracle 2, 2 wide Wide, shallow płytki klosz glass wypukły Źródło Lamp: HST światła: 250WHST 250W ULOR: 0, DLOR: ,77 LOR: ,77 Wysokość Mounting height: zawieszenia: 10m 10m Oracle rozmiar 1 ( V) Opis typów Źródła światła należy zamawiać osobno Symb.zam - Klasa II Symb.zam - Klasa I Klosz Klosz Płytki Płytki Płytki Płytki Układ Typ układu Kod wypukły wypukły wypukły wypukły optyczny zasilającego Opis Źródło światła ILCOS Trzonek Płaski, szkło szkło poliwęglan Płaski, szkło szkło poliwęgla Access Elektroniczny ORACLE 50W HST DGE ST E ORACLE 70W HST DGE ST E ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 70W HIT DGE MT E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 42W TC-TEL FSMH Gx24q ORACLE 57W TC-TEL FSMH Gx24q ORACLE 60W TC-TELI FSMH 2G ORACLE 85W TC-TELI FSMH 2G Elektroniczny/ ORACLE 70W/BP HST DGE ST E ściemniany krokowo ORACLE 100W/BP HST DGE ST E ORACLE 150W/BP HST DGE ST E Wide Elektroniczny ORACLE 50W HST DGE ST E ORACLE 70W HST DGE ST E ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 70W HIT DGE MT E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 42W TC-TEL FSMH Gx24q ORACLE 57W TC-TEL FSMH Gx24q ORACLE 60W TC-TELI FSMH 2G ORACLE 85W TC-TELI FSMH 2G Elektroniczny/ ORACLE 70W/BP HST DGE ST E ściemniany krokowo ORACLE 100W/BP HST DGE ST E ORACLE 150W/BP HST DGE ST E Comfort Elektroniczny ORACLE 50W HST DGE ST E ORACLE 70W HST DGE ST E ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 70W HIT DGE MT E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 65W CPO-TG ST PGZ ORACLE 140W CPO-TG ST PGZ ORACLE 60W CPO-TW MT PGZ ORACLE 140W CPO-TW MT PGZ ORACLE 42W TC-TEL FSMH Gx24q ORACLE 57W TC-TEL FSMH Gx24q ORACLE 60W TC-TELI FSMH 2G ORACLE 85W TC-TELI FSMH 2G Elektroniczny/ ORACLE 70W/BP HST DGE ST E ściemniany krokowo ORACLE 100W/BP HST DGE ST E ORACLE 150W/BP HST DGE ST E

20 Oracle rozmiar 1 ( V) Opis typów Źródła światła należy zamawiać osobno Fotokomórka Minicell Gniazdo Nema Płytki Płytki Płytki Płytki Układ Typ układu Kod wypukły wypukły wypukły wypukły optyczny zasilającego Opis Źródło światła ILCOS Trzonek Płaski, szkło szkło poliwęglan Płaski, szkło szkło poliwęglan Access Elektroniczny ORACLE 50W HST DGE ST E ORACLE 70W HST DGE ST E ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 70W HIT DGE MT E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 42W TC-TEL FSMH Gx24q ORACLE 57W TC-TEL FSMH Gx24q ORACLE 60W TC-TELI FSMH 2G ORACLE 85W TC-TELI FSMH 2G Wide Elektroniczny ORACLE 50W HST DGE ST E ORACLE 70W HST DGE ST E ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 70W HIT DGE MT E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 42W TC-TEL FSMH Gx24q ORACLE 57W TC-TEL FSMH Gx24q ORACLE 60W TC-TELI FSMH 2G ORACLE 85W TC-TELI FSMH 2G Comfort Elektroniczny ORACLE 50W HST DGE ST E ORACLE 70W HST DGE ST E ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 70W HIT DGE MT E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 65W CPO-TG ST PGZ ORACLE 140W CPO-TG ST PGZ ORACLE 60W CPO-TW MT PGZ ORACLE 140W CPO-TW MT PGZ ORACLE 42W TC-TEL FSMH Gx24q ORACLE 57W TC-TEL FSMH Gx24q ORACLE 60W TC-TELI FSMH 2G ORACLE 85W TC-TELI FSMH 2G

21 Oracle rozmiar 2 (230V) Opis typów Źródła światła należy zamawiać osobno Symb.zam - Klasa II Fotokomórka Klosz Minicell Gniazdo Nema Płytki Płytki Płytki Układ Typ układu Kod wypukły wypukły wypukły optyczny zasilającego Opis Źródło światła ILCOS Trzonek Płaski, szkło szkło Płaski, szkło szkło Płaski, szkło szkło Access Konwencjonalny ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E ORACLE 250W HID ST/MT E ORACLE 400W HID ST E ORACLE 600W HST NG ST E ORACLE 250W HME QE E ORACLE 400W HME QE E Konwencjonalny/ ORACLE 150W/BP HST ST E ściemniany ORACLE 250W/BP HST ST E ORACLE 400W/BP HST ST E ORACLE 250W/BP HME QE E ORACLE 400W/BP HME QE E Wide Konwencjonalny ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E ORACLE 250W HID ST/MT E ORACLE 400W HID ST E ORACLE 250W HME QE E ORACLE 150W HID W 10M LI ST/MT (CE) E ORACLE 250W HID W 10M LI ST/MT (CE) E Konwencjonalny/ ORACLE 150W/BP HST ST E ściemniany ORACLE 250W/BP HST ST E ORACLE 400W/BP HST ST E ORACLE 250W/BP HME QE E Comfort Konwencjonalny ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E ORACLE 250W HID ST/MT E ORACLE 400W HID ST E ORACLE 250W HME QE E Konwencjonalny/ ORACLE 150W/BP HST ST E ściemniany ORACLE 250W/BP HST ST E ORACLE 400W/BP HST ST E ORACLE 250W/BP HME QE E

22 Oracle rozmiar 2 ( V) Opis typów Źródła światła należy zamawiać osobno Symb.zam - Klasa II Symb.zam - Klasa I Klosz Klosz Płytki Płytki Układ Typ układu Kod wypukły wypukły optyczny zasilającego Opis Źródło światła ILCOS Trzonek Płaski, szkło szkło Płaski, szkło szkło Access Elektroniczny ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 250W HST DGE ST E ORACLE 400W HST DGE ST E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 250W HIT DGE MT E ORACLE 400W HIT DGE MT E ORACLE 70W TC-TEL FSMH Gx24q ORACLE 85W TC-TELI FSMH 2G ORACLE 120W TC-TELI FSMH 2G Elektroniczny/ ORACLE 150W/BP HST DGE ST E ściemniany krokowo ORACLE 250W/BP HST DGE ST E ORACLE 400W/BP HST DGE ST E Wide Elektroniczny ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 250W HST DGE ST E ORACLE 400W HST DGE ST E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 250W HIT DGE MT E ORACLE 400W HIT DGE MT E ORACLE 70W TC-TEL FSMH Gx24q ORACLE 85W TC-TELI FSMH 2G ORACLE 120W TC-TELI FSMH 2G Elektroniczny/ ORACLE 150W/BP HST DGE ST E ściemniany krokowo ORACLE 250W/BP HST DGE ST E ORACLE 400W/BP HST DGE ST E Comfort Elektroniczny ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 250W HST DGE ST E ORACLE 400W HST DGE ST E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 250W HIT DGE MT E ORACLE 400W HIT DGE MT E ORACLE 70W TC-TEL FSMH Gx24q ORACLE 85W TC-TELI FSMH 2G ORACLE 120W TC-TELI FSMH 2G Elektroniczny/ ORACLE 150W/BP HST DGE ST E ściemniany krokowo ORACLE 250W/BP HST DGE ST E ORACLE 400W/BP HST DGE ST E

23 Oracle rozmiar 2 ( V) Opis typów Źródła światła należy zamawiać osobno Fotokomórka Minicell Gniazdo Nema Płytki Płytki Układ Typ układu Kod wypukły wypukły optyczny zasilającego Opis Źródło światła ILCOS Trzonek Płaski, szkło szkło Płaski, szkło szkło Access Elektroniczny ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 250W HST DGE ST E ORACLE 400W HST DGE ST E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 250W HIT DGE MT E ORACLE 400W HIT DGE MT E ORACLE 70W TC-TEL FSMH Gx24q ORACLE 85W TC-TELI FSMH 2G ORACLE 120W TC-TELI FSMH 2G Wide Elektroniczny ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 250W HST DGE ST E ORACLE 400W HST DGE ST E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 250W HIT DGE MT E ORACLE 400W HIT DGE MT E ORACLE 70W TC-TEL FSMH Gx24q ORACLE 85W TC-TELI FSMH 2G ORACLE 120W TC-TELI FSMH 2G Comfort Elektroniczny ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 250W HST DGE ST E ORACLE 400W HST DGE ST E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 250W HIT DGE MT E ORACLE 400W HIT DGE MT E ORACLE 70W TC-TEL FSMH Gx24q ORACLE 85W TC-TELI FSMH 2G ORACLE 120W TC-TELI FSMH 2G
