POMPY WIROWE SERII CT

Transkrypt

1 POMPY WIROWE SERII CT edycja 2017 wersja 2

2 All about your flow Tapflo jest liderem w produkcji pomp z ofertą szerokiej gamy produktów klasy premium do różnych aplikacji przemysłowych. Skupiamy się na dostarczaniu najlepszych rozwiązań do transferu cieczy i wsparciu na wszystkich etapach procesu. O Tapflo Potwierdzona jakość Est. in Sweden 1980 Tapflo, będąc niezależną firmą rodzinną, jest jednocześnie największym europejskim producentem i globalnym dostawcą zasilanych sprężonym powietrzem pomp membranowych, pomp odśrodkowych i innych urządzeń przemysłowych. Firma powstała w Kungälv, w Szwecji w 1980r, i od momentu powstania skupia się na konstrukcji i produkcji pomp membranowych tworzywowych, metalowych i sanitarnych jak również całej gamy pomp odśrodkowych i urządzeń przemysłowych. Lata dynamicznego rozwoju doprowadzały do powstania Grupy Tapflo o zasięgu globalnym. Grupa Tapflo jest reprezentowana poprzez własne oddziały oraz przez niezależnych dystrybutorów w ponad 60 krajach na 6 kontynentach dlatego produkty i części zamienne są dostępne na całym świecie. W Tapflo wierzymy, że jakość jest jedną z najważniejszych wartości, zarówno dla naszych klientów jak i pracowników. Efektem takiego podejścia jest fakt, że produkty Tapflo są zgodne z wieloma światowymi certyfikatami i instrukcjami jakości. Wiele z naszych produktów spełnia wymagania dyrektywy EC ATEX dla urządzeń do zastosowania w potencjalnie niebezpiecznym środowisku. Aseptyczna seria jest certyfikowana na zgodność z EHEDG (European Hygienic Engineering & Design Group) natomiast farmaceutyczna seria ma aprobatę USP VI oraz EC 1935/2004. Wszystkie produkty posiadają oznaczenie CE i do każdego produktu dołączana jest instrukcja obsługi. Proces produkcji Tapflo jest certyfikowany zgodnie z ISO 9001:2015. Nasze wartości 9001:2015 Długookresowe zaangażowanie jest kluczem Naszym celem jest ciągłe dostarczanie produktów premium dostosowanych do ewoluujących potrzeb naszych klientów. Relację z naszym Klientem traktujemy jako inwestycję długookresową. Lokalnie oznacza na twoich warunkach Tapflo jest globalnym dostawcą zapewniającym lokalne wsparcie. Niezależnie do tego gdzie znajduje się Twój biznes możesz liczyć na nasze wsparcie. Elastyczność jest podstawą dobrej obsługi Jesteśmy przygotowani aby stawić czoła rzeczywistości, wiedząc że w praktyce oznacza to odpowiedzi na zapytania, ofertowanie rozwiązań i dostarczanie części zamiennych w minimalnym czasie. Dopasowanie produktu do potrzeb Naszym nadrzędnym celem jest pomagać Klientom w znalezieniu najlepszego rozwiązania, które podniesie efektywność ich biznesu. Jeżeli to wymaga przeprojektowania standardowych rozwiązań, stanowi to dla nas wyzwanie nie problem. Produkcja to rozwój REACH Compliant ROHS Compliant W takcie procesu wytwarzania produktów, praktycznie niemożliwym jest aby nie odkryć możliwości jego udoskonalenia. Pozwala to nam na oferowanie rozwiązań które są nawet bardziej dopasowane i efektywniejsze. 2

3 Pompy CT Pompy CT są to urządzenia jednostopniowe z otwartym lub pół otwartym wirnikiem. Są wykonane w wysokim standardzie wykończenia a zastosowana stal AISI 316L posiada bardzo wysoką odporność chemiczną. Pompy z serii CT spełniają oczekiwania większości aplikacji w dzisiejszym przemyśle. Co więcej, pompy CT są dostępne w bardzo atrakcyjnym poziomie cenowym. CTI seria przemysłowa Seria przemysłowa pomp CTI jest wykonywana z głowicą wykończona metodą szkiełkowania. Duża różnorodność przyłączy, uszczelnień mechanicznych i specjalnych wykonań jest dostępna, aby spełnić wymagania każdej gałęzi przemysłu. Z silnikami 2900 obr/min: CTI AA-03 7 m 3 /h, 10 m CTI AA m 3 /h, 10 m CTI BB m 3 /h, 11 m CTI CC m 3 /h, 22 m CTI CC m 3 /h, 22 m CTI CE m 3 /h, 31 m CTI DD m 3 /h, 22 m CTI DF m 3 /h, 35 m CTI EF m 3 /h, 35 m CTI EG m 3 /h, 47 m CTI EF m 3 /h, 35 m CTI EG m 3 /h, 47 m CTI EG-110B 50 m 3 /h, 32 m* dostępny w Z silnikami 1450 obr/min: CTI AA m 3 /h, 2.7 m CTI BB m 3 /h, 2.8 m CTI CC m 3 /h, 5.5 m CTI CE m 3 /h, 7.7 m CTI DD m 3 /h, 5.5 m CTI DF m 3 /h, 8.7 m CTI DG m 3 /h, 12.0 m CTH- seria higieniczna Seria higieniczna pomp CTH jest wykonana z elektropolerowaną głowica pompy. Wersja ta jest specjalnie dedykowana do aplikacji higienicznych w przemyśle spożywczym, napojów i w przemyśle farmaceutycznym, gdzie czystość i możliwość całkowitego opróżniania pompy są kluczowe. Z silnikami 2900 obr/min: CTH AA-03 7 m 3 /h, 10 m CTH AA m 3 /h, 10 m CTH BB m 3 /h, 11 m CTH CC m 3 /h, 22 m CTH CC m 3 /h, 22 m CTH CE m 3 /h, 31 m CTH DD m 3 /h, 22 m CTH DF m 3 /h, 35 m CTH EF m 3 /h, 35 m CTH EG m 3 /h, 47 m CTH EF m 3 /h, 35 m CTH EG m 3 /h, 47 m CTI EG-110B 50 m 3 /h, 32 m* dostępny w Z silnikami 1450 obr/min: CTH AA m 3 /h, 2.7 m CTH BB m 3 /h, 2.8 m CTH CC m 3 /h, 5.5 m CTH CE m 3 /h, 7.7 m CTH DD m 3 /h, 5.5 m CTH DF m 3 /h, 8.7 m CTH DG m 3 /h, 12.0 m *Pompa tylko w wykonaniu z wyprowadzonym wolnym wałem 3

4 Szeroki zakres aplikowalności Pompy serii CT mają szeroki zakres aplikowalności począwszy od pompowania wody a skończywszy na pompowaniu chemikaliów. Nowa seria higienicznych pomp CTH, zwiększyła ich aplikowalność w przemyśle spożywczym, napojów i farmaceutycznym. Przemysł spożywczy i napojów (seria CTH) Transport różnorodnych mediów i produktów jak olej jadalny, alkohole, produkty mleczarskie i soki. Wersja z płaszczem grzewczym znalazła wykorzystanie przy pompowaniu mediów takich jak margaryna, parafina i czekolada. Jest również wiele dodatkowych aplikacji jak pompowanie cieczy CIP, detergentów i wody. Przemysł chemiczny i farmaceutyczny (serie CTI i CTH). Transfer różnorodnych chemikaliów i rozpuszczalników. Wersja ze smarowanym uszczelnieniem dla NaOH. Przemysł mechaniczny (seria CTI) Tłoczenie olejów, smarów, czynników chłodzących i detergentów itd. 4

5 Charakterystyki przepływowe Charakterystyki zostały wykonane bazując na wodzie w 20 C. Inne parametry medium jak i środowiska zewnętrznego będzie wpływało na charakterystyki. Pompy z silnikiem 2900 obr/min (2-polowe, 50 Hz) Wysokość podnoszenia [ft] [m] CT AA-03 CT CE-15 CT DD-40 CT DG-40 CT AA-05 Ø 90 CT BB-07 CT DF-40 CT CC-15 CT CE-22 Ø 98 CT EF-55 CT CC-22 CT EG-55 Ø 135 Ø [m 3 /h] [US gpm] Flow Przepływ CT DG-60 CT DF-60 CT EG-75 Ø 180 Ø 130 ρ = 1000 kg/m T = 20 C n = 2900 obr/min CT EF-75 Ø 155 Pompy z silnikiem 1450 obr/min (4-polowe, 50 Hz) [ft] 40 [m] 12 Wysokość podnoszenia CT DF-224 CT CE-114 CT AA-024 CT CC-114 CT DG-224 Ø 135 Ø 125 CT DD-224 Ø 180 ρ = C kg/m T = 20 C n = 1450 obr/min Ø CT BB-054 Ø 90 Ø 98 Ø [m 3 /h] Przepływ Flow Zastrzegamy sobie prawo do zmiany danych zawartych w broszurze [US gpm] 5

6 CTI - seria przemysłowa Bardzo prosta i zoptymalizowana konstrukcja, wykonana z 19 komponentów gwarantuje łatwą i bardzo szybką konserwacje, w wielu przypadkach urządzenia te nie wymagają konserwacji w ogóle. W efekcie ewentualne przestoje są zminimalizowane do minimum a koszty są ekstremalnie niskie. Standardowe uszczelnienie mechaniczne z wieloma wykonaniami materiałowymi ceramika, grafit, SIC i oringi EPDM, FKM lub FEP. Otwarty wirnik odporny na zanieczyszczenia (maks. 6 mm). Pół otwarty wirnik do bardzo wymagających aplikacji jest dostępny jako opcja. Opcje i specjalne wykonania Spłukiwane uszczelnienie Idealne, kiedy medium jest ścierne lub zawiera zanieczyszczenia. W tym systemie niewielka część medium jest doprowadzana z króćca tłocznego do komory uszczelnienia, zapewnia to bezpieczeństwo użytkowania uszczelnienia mechanicznego i zabezpiecza komorę uszczelnienia przed zużyciem. Uszczelnienie smarowane Doskonałe rozwiązanie tam, gdzie istnieje ryzyko krótkotrwałej pracy na sucho i/lub krystalizacji na skutek kontaktu z powietrzem, gdzie produkt wykazuje tendencje do krystalizacji. Wykonanie z wyprowadzonym wałem Idealne rozwiązanie w przypadku pompowania gorących cieczy takich jak oleje. Kompletna pompa zamontowana na podstawie, ze sprzęgłem i osłoną sprzęgła. Stosowana także przy pracy ciągłej. Przyłącza flanszowe Zamiast standardowych przyłączy gwintowanych BSPT, istnieje możliwość zamówienia wszystkich wielkości pomp CTI z przyłączami flanszowymi według normy DIN (2633) lub AISI 150. Korek drenażowy Korek w korpusie pompy pozwala na pełne opróżnienie komory głowicy pompy. 6

7 CTI - dane techniczne Wymiary przyłączy Ogólne wymiary Model BSPT gwint męski (standard)* DIN 2633/ PN16 kołnierz ANSI 150 kołnierz Ra Ri Ra Ri Ra Ri CTI A.. 1 3/ /4 CTI B.. 1 1/ /2 1 CTI C.. 1 1/2 1 1/ /2 1 1/2 CTI D.. 2 1/ /2 2 CTI E.. 2 1/ /2 2 * = gwint NPT dostępny jest jako opcja Materiały, dane i limity Obudowa Wirnik Uszczelnienie mechaniczne O-ringi Silnik Model Maksymalne ciśnienie Temperatura Lepkość Zanieczyszczenia Moc silnika (kw) Wielkość mechaniczna Stal kwasoodporna AISI 316L szkiełkowana A B** C D E F G L N CTI AA CTI AA CTI BB CTI CC CTI CC CTI CE CTI DD CTI DF CTI DF-60*** CTI DG-60*** CTI EF CTI EG CTI EF CTI EG CTI AA CTI BB CTI CC CTI CE CTI DD CTI DF CTI DG ** = This dimension may vary depending on motor brand *** = Special motor with increased power. Not available in EX-proof (ATEX) version Stal nierdzewna AISI 316L szkielkowana, otwarty (standard) lub opcjonalnie jednostronnie otwarty Pojedyncze ceramika/grafit (standard), SiC/SiC lub SiC/grafit, opcjonalnie z komorą olejową lub spłukiwane EPDM (standard), FKM, FEP/silikon lub NBR IP55, IEC kołnierz B3/B14 (B3 dla wersji z wyprowadzonym wałem). Dostępny z ATEX kat. 2 lub 3, silnik Eex e lub Eex d 10 bar (PN10) Maksymalnie 90 C, maksymalnie 180 C dla pompy z wolnym wałem Maksymalnie ~200 cst Maksymalna średnica 6 mm (w standardzie z otwartym wirnikiem), jeśli są miękkie dopuszcza się większe Zastrzegamy sobie prawo do zmiany danych zawartych w broszurze 7

8 CTH - seria higieniczna Pompy serii CTH są przeznaczone do aplikacji spożywczych, przemysłu napojów i farmaceutycznego. Z obudową i wirnikiem wykonaną ze stali AISI 316L wykończoną metodą elektropolerowania z Ra <0,8. Jako opcja występuje drenaż pompy i osłona silnika. Elastomery i uszczelnienia mechaniczne użyte do produkcji pompy posiadają certyfikacje FDA artykuł Uszczelnienie mechaniczne w standardzie FDA z wieloma wykonaniami materiałowymi ceramika, grafit, SIC i oringi z aprobatą FDA EPDM, FKM lub FEP. Higieniczne przyłącza DIN (gwint) zostały zastosowane w standardzie w pompach CTH. Możliwe są również inne przyłącza tj. klamry (DIN lub ISO), SMS, lub gwinty RJT. Opcje i specjalne wykonania Otwarty wirnik odporny na zanieczyszczenia (maks. 6mm). Pół otwarty wirnik do bardzo wymagających aplikacji jest dostępny jako opcja. Płaszcz grzewczy Zabezpiecza uszczelnienie mechaniczne w przypadku wystąpienia niebezpieczeństwa krystalizacji produktu w obniżonej temperaturze. Również znajduje zastosowanie, kiedy medium musi być utrzymywane w podwyższonej lub obniżonej temperaturze. Ciecz serwisowa grzejąca lub chłodząca jest recyrkulowana w płaszczu grzewczym. Niektóre przykładowe aplikacje, gdzie te rozwiązanie znalazło zastosowanie: czekolada, parafina, syrop glukozowy, skrobia, margaryna. Osłona higieniczna Osłona silnika została wykonana ze stali AISI 316L i chroni silnik przed rozbryzgiwaną wodą. Korek drenażowy Korek w korpusie pompy pozwala na pełne opróżnienie komory głowicy pompy Wykonanie z wyprowadzonym wałem Idealne rozwiązanie w przypadku pompowania gorących cieczy tj. oleje. Kompletna pompa zamontowana na podstawie, ze sprzęgłem i osłoną sprzęgła. 8

9 CTH - dane techniczne Wymiary przyłączy Ogólne wymiary Typ przyłączy DIN gwint (standard) DIN klamp ISO 2852 klamp Gwint SMS Gwint RJT Model CTH Dim A.. B.. C.. D.. E.. Ra Ri Ra Ri Ra Ri Ra Ri Ra 1 1/2 1 1/ Ri 1 1 1/ ** = CTH Wymiary DG-224 te zależne 2.2 są od gabarytów 100 silnika Materiały, dane i limity Obudowa Stal nierdzewna AISI 316L elektropolerowana Ra <0.8 Wirnik Uszczelnienie mechaniczne O-ringi Silnik Model Maksymalne ciśnienie Temperatura Lepkość Zanieczyszczenia Moc silnika (kw) Wielkość mechaniczna A B** C D E F G L N CTH AA CTH AA CTH BB CTH CC CTH CC CTH CE CTH DD CTH DF CTH DF-60*** CTH DG-60*** CTH EF CTH EG CTH EF CTH EG CTH AA CTH BB CTH CC CTH CE CTH DD CTH DF Stal nierdzewna AISI 316L elektropolerowana Ra <0.8, otwarty (standard) lub opcjonalnie jednostronnie otwarty Pojedyncze w standardzie FDA ceramika/grafit (standard), SiC/SiC lub SiC/grafit, opcjonalnie spłukiwane EPDM z aprobatą FDA (standard) FKM z aprobatą FDA lub FEP/silikon IP55, IEC kołnierz B3/B14 (B3 dla wersji w wyprowadzonym wałem). Dostępny z ATEX kat. 2 lub 3, silnik Eex e lub Eex d 10 bar (PN10) Maksymalnie 90 C, maksymalnie 180 C dla pompy z wolnym wałem Maksymalnie ~200 cst Maksymalna średnica 6 mm (w standardzie z otwartym wirnikiem), jeśli są miękkie dopuszcza się większe Zastrzegamy sobie prawo do zmiany danych zawartych w broszurze 9

10 Kodyfikacja pomp CT Pompy serii CTI i CTH są dostępne w wersjach standardowych od ręki wprost z magazynu jak również specjalne wersje w celu spełnienia Państwa oczekiwań. 1. Pompa odśrodkowa Tapflo 2. Wersja pompy 3. Rozmiar obudowy 4. Rozmiar wirnika 5. Opcje pompy 6. Moc silnika 7. Opcje silnika CT I A A- 1CGV3F- 02 P 1. CT = Pompa odśrodkowa Tapflo 2. Wersja pompy I = seria przemysłowa H = seria higieniczna 3. Rozmiar obudowy Wielkość mechaniczna silnika A = 105 mm / 71 B = 120 mm / 80 C = 140 mm / 90 D = 160 mm / 100 lub 112 E = 200 mm / Rozmiar wirnika A = 90 mm B = 98 mm C = 125 mm D = 130 mm E = 135 mm F = 155 mm G = 180 mm 5. Opcje pompy Uszczelnienie mechaniczne Brak* = ceramika/grafit/epdm (FDA dla CTH) 1CGV = ceramika/grafit/fkm (FDA dla CTH) 1CGF = ceramika/grafit/fep (FDA) 1CGN = ceramika/grafit/nbr (jedynie CTI) 1SSE = SiC/SiC/EPDM (FDA dla CTH) 1SSV = SiC/SiC/FKM (FDA dla CTH) 1SSF = SiC/SiC/FEP (FDA) 1SSN = SiC/SiC/NBR (jedynie CTI) 1SGE = SiC/grafit/EPDM (FDA dla CTH) 1SGV = SiC/grafit/FKM (FDA dla CTH) 1SGF = SiC/grafit/FEP (FDA) 1SGN = SiC/grafit/NBR (jedynie CTI) * = wykonanie standardowe ** = tylko w wykonaniu z wyprowadzonym wolnym wałem Przyłącza Brak* 3A 3F 3C 3T 3S 3R = Gwint BSPT w CTI Gwint DIN w CTH = Kołnierz ANSI 150 (jedynie CTI) = Kołnierz DIN 2633, PN10/16 (jedynie CTI) = Klamp ISO 2852 (jedynie CTH) = Klamp DIN (jedynie CTH) = Gwint SMS (jedynie CTH) = Gwint RJT (jedynie CTH) Wykonania specjalne 4J = Płaszcz grzewczy 4F = Spłukiwane uszczelnienie 4Z = Uszczelka smarowana 4H = Wirnik wzmocniony półotwarty 4K = Korek drenażowy 4P05 = Polerowana do Ra<0.5 (jedynie CTH) 6. Moc silnika / wielkość silnika IEC Silnik na 2900 obr/min (2-polowy): 03 = 0.37 kw / = 0.55 kw / = 0.75 kw / = 1.5 kw / = 2.2 kw / = 4.0 kw / = 5.5 kw / = 7.5 kw / ** = 11 kw / 132 Silnik na 1450 obr/min (4-polowy): 024 = 0.25 kw / = 0.55 kw / = 1.1 kw / = 2.2 kw / Opcje silnika M = Silnik z osłoną higieniczną (jedynie CTH) B = Pompa w wykonaniu z wolnym wałem X2d = Silnik Eex d IIB T4 X2e = Silnik Eex e IIB T3 P = Silnik jednofazowy T = Silnik z termistorem PTC 10

11 CTS Samozasysające pompy odśrodkowe CTS H elektropolerowane powierzchnie, uszczelnienia zgodne z FDA i duża wytrzymałość mechaniczna znalazły uznanie w aplikacjach spożywczych i sanitarnych. CTS I wykonana ze stali nierdzewnej 316L pompa o dużej odporności chemicznej jest dobrym wyborem do aplikacji przemysłowych. Krzywe wydajności ,5 kw Pompa posiada właściwości samossące i może być zastosowana tam, gdzie standardowa pompa CT nie sprawdza się. CTS ma możliwość podnieść medium z poziomu 4,5m Q [ m³/h ] Zasada działania W celu zapewnienia możliwości Po uruchomieniu pompa, powoli samozasysania należy zalać zaczyna zasysać powietrze korpus pompy cieczą powyżej wytwarzając podciśnienie i wirnika (1). podnosząc ciecz. Powietrze jest mieszane z cieczą w korpusie pompy (2). Zawór na tłoczeniu musi być otwarty, aby umożliwić samozasysanie. Powietrze ucieka przez orurowanie po stronie tłocznej, a ciecz jest zawracana na wirnik jako że ma większa gęstość 1 2 niż mieszanina powietrza z cieczą. 3 Ten proces jest kontynuowany aż do momentu kompletnego opróżnienia z powietrza linii ssącej z powietrza a pompa pracuje jak standardowa pompa odśrodkowa. Materiały, dane i limity CTS-H Obudowa Stal nierdzewna AISI 316L elektropolerowana Ra <0.8 Stal kwasoodporna AISI 316L szkiełkowana Wirnik Uszczelnienie mechaniczne O-ringi Stal nierdzewna AISI 316L elektropolerowana Ra <0.8, otwarty (standard) lub opcjonalnie jednostronnie otwarty Pojedyncze w standardzie FDA ceramika/grafit (standard), SiC/SiC lub SiC/grafit, opcjonalnie spłukiwane EPDM z aprobatą FDA (standard) FKM z aprobatą FDA lub FEP/silikon CTS-I Stal nierdzewna AISI 316L szkielkowana, otwarty (standard) lub opcjonalnie pół otwarty Pojedyncze ceramika/grafit (standard), SiC/SiC lub SiC/ grafit, opcjonalnie z komorą olejową lub spłukiwane EPDM (standard), FKM, FEP/silikon lub NBR Silnik IP55, IEC kołnierz B3/B14 (B3 dla wersji z wyprowadzonym wałem). Dostępny z ATEX kat. 2 lub 3, silnik Ex e lub Ex d Maksymalne ciśnienie PN 2,5bar (CTS C) w 20 C; PN 4 (CTS D,E) w 20 C Temperatura Maksymalnie 90 C Lepkość max ~200 cst Zanieczyszczenia Maksymalna średnica 6 mm (w standardzie z otwartym wirnikiem), jeśli są miękkie dopuszcza się większe 11

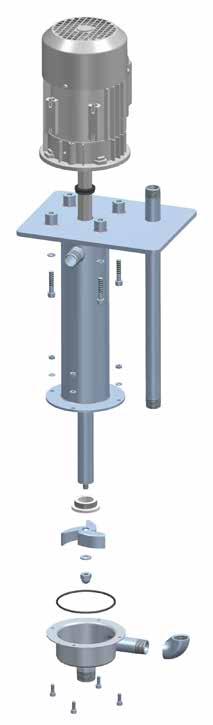

12 Pompy pionowe CTV Pompa CTV jest jednostopniową, pionową pompą odśrodkową o prostej konstrukcji i niezawodnym działaniu. Pompa jest przeznaczona do transportu i cyrkulacji różnorodnych cieczy z kontenerów i zbiorników. Pompa CTV jest produkowana w dwóch wersjach materiałowych: Zalety pomp pionowych Brak wycieków i bezpieczna praca na sucho Pompa CTV jest instalowana w pozycji pionowej z silnikiem umieszczonym powyżej poziomu cieczy. W tym przypadku pompa nie ma potrzeby zastosowania uszczelnienia mechanicznego, które w większości przypadków jest przyczyną wycieków. Zamiennik pompy samossącej W wielu instalacjach pompa CTV zastępuje pompę samossącą. Głowica pompy CTV jest zanurzona w cieczy. Pompa będzie pracować jeszcze wydajniej w porównaniu do pompy samossącej. Głębokość zanurzenia mm (w zależności od modelu), ale może zostać wydłużona po zamontowaniu rury ssawnej na króćcu ssącym. Brak konieczności konserwacji Prosta konstrukcja bez łożysk lub uszczelnienia mechanicznego zapewnia niewielką konieczność konserwacji. CTV może pompować ciecze z zanieczyszczeniami stałymi aż do 6 mm (w zależności od rozmiaru pompy). Szeroki zakres aplikowalności Pompy CTV są używane w różnorodnych aplikacjach w przemyśle. Poniżej kilka przykładów: Obróbka powierzchni Transfer i cyrkulacja cieczy w galwanizerniach, trawienie i w procesy oksydacji Oczyszczanie wody Transfer i cyrkulacja Wymienniki ciepła Cyrkulacja w wymiennikach ciepła Usuwanie odpadów Opróżnianie zbiorników 12

13 Wersja PP, PVDF PP PP (polipropylen) jest odporny na większość mediów chemicznych do temperatury 70 C. Idealne wykonanie do kąpieli trawiących, odtłuszczania powierzchni itd. PVDF PVDF (polifluorek winylidenu) ma wyśmienite właściwości mechaniczne i odporność chemiczną. Idealne do gorących cieczy, aż do 100 C, np. do gorącego kwasu fluorowodorowego. CTV 25-9: 10.2 m 3 /h CTV 25-10: 13.2 m 3 /h CTV 25-11: 15.6 m 3 /h CTV : 18.0 m 3 /h CTV : 19.8 m 3 /h CTV 32-10: 24.0 m 3 /h CTV : 27.0 m 3 /h O- ring chroni silnik przed agresywnymi oparami. Wykonanie silnika w IP 55 ze zbalansowanym wydłużonym wałem gwarantuje długą, niezawodną pracę w wymagających aplikacjach. Obudowa pompy wykonana z PP lub PVDF ze sztywną podstawą w celu łatwego zamocowania wewnątrz lub na zewnątrz zbiornika. W zestawie rura tłoczna z PP lub PVDF. Tuleja na wale silnika wykonana z PP lub PVDF w celu uniknięcia kontaktu metalowych części z tłoczonym medium - brak korozji. Wirnik z wysokimi tylnymi łopatkami w celu uniknięcia dostania się cieczy do silnika. Obudowa pompy z gwintowanym przyłączem w celu przymocowania sita i/lub rury ssącej. O-ring obudowy wykonany z EPDM, FKM lub FEP posiada dobrą odporność chemiczną. 13

14 Charakterystyki pracy Krzywe charakterystyki zostały wykonane bazując na wodzie w 20 C. [m] [ft] Wymiary i dane techniczne 0 Jeżeli nie podano inaczej to oznacza, że wymiary sa w [mm] [m 3 /h] [US g/min] [IMP g/min] Wymiary CTV 25 CTV 32 A N I B E M J K F H E B D F G H 1 1/2 1 1/2 J K L M A G N 1 1/4 1 1/4 Moc silnika D I 0.55 kw L kw Charakterystyka ogólne Maksymalna wydajność (m 3 /h) Maksymalne podnoszenie (m) Moc silnika (kw) Wymiar zew. króćca (BSP) 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 Dane silnika 3-fazowy, 2-biegunowy (~2900 obr -1 ), VAC, 50 Hz, IP 55 Maksymalna temperatura Pompa z PP: 70 C, pompa z PVDF: 100 C Materiały Obudowa pompy i wirnik O-ring obudowy PP lub PVDF EPDM, FKM lub FEP Zastrzegamy sobie prawo do zmiany danych zawartych w broszurze 14

15 Wersja stal nierdzewna Pompy ze stali kwasoodpornej Wersja ze stali kwasoodpornej jest idealna do wysokich temperatur, do 100 C i szczególnych aplikacji takich jak wodorotlenek sodu. Wszystkie metalowe części są wykonane z odpornej na korozję stali AISI 316L. Do specjalnych aplikacji np. tworzenie powłok chromowo- niklowych dostępne są modele ze stali elektropolerowanej (pompa po lewej stronie). CTV 20-9: 12 m 3 /h CTV : 17 m 3 /h CTV : 19 m 3 /h CTV : 34 m 3 /h CTV : 20 m 3 /h Uszczelnienie wargowe chroni silnik przed agresywnymi oparami. Wykonanie silnika w IP 55 ze zbalansowanym wydłużonym wałem gwarantuje długą, niezawodną pracę w wymagających aplikacjach. W zestawie rura tłoczna ze stali nierdzewnej. Obudowa pompy wykonana ze stali kwasoodpornej ze sztywną podstawą w celu łatwego montażu wewnątrz lub na zewnątrz zbiornika. Tuleja na wale wykonana z PTFE zapewnienia niezawodne działanie. O-ring obudowy wykonany z EPDM, FKM lub FEP posiada dobrą odporność chemiczną. Otwarty wirnik, niewrażliwy na cząstki i zanieczyszczenia stałe. Obudowa pompy z gwintowanym przyłączem w celu przymocowania kosza ssawnego i/lub rury ssącej. 15

16 Charakterystyki pracy Krzywe charakterystyki zostały wykonane bazując na wodzie w 20 C. [m] [ft] (1.5 kw) (2.2 kw) [m 3 /h] [US g/min] [IMP g/min] Wymiary i dane techniczne Jeżeli nie podano inaczej to oznacza, że wymiary sa w [mm] Wymiary CTV 20 CTV 25 CTV 40 M N I H A B E F G K F A G E B D H 1 1 1/2 1 1/2 J K L M N 3/ /2 L Moc silnika D I 0.55 kw kw Charakterystyka ogólna Maksymalna wydajność (m 3 /h) Maksymalne podnoszenie (m) Moc silnika (kw) Wymiar zew. króćca (BSP) 3/ /2 1 1/2 1 1/2 Dane silnika 3-fazowy, 2-biegunowy (~2900 obr -1 ), VAC, 50 Hz, IP 55 Maksymalna temperatura 100 C Materiały Obudowa pompy i wirnik O-ring obudowy Stal nierdzewna AISI 316L EPDM, FKM lub FEP 16

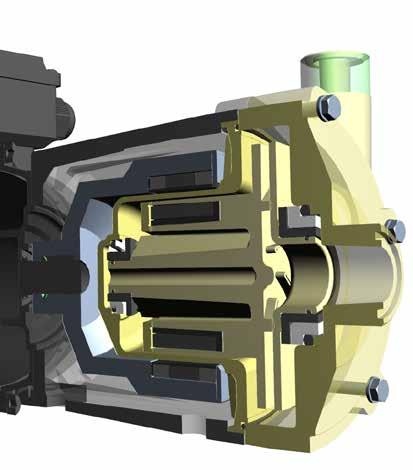

17 Pompy CTM idealne do bezpiecznego transportowania cieczy Pompy CTM Tapflo horyzontalne pompy odśrodkowe, w których moc na wirnik jest przenoszona za pomocą sprzęgła magnetycznego. CTM zostały zaprojektowane i wyprodukowane do transportu cieczy chemicznych i cyrkulacji mediów w przemyśle obróbki powierzchni. CTM jest perfekcyjnym rozwiązaniem dla chemicznych agresywnych i toksycznych cieczy. Właściwości i zalety Brak wycieku Bezpieczne środowisko pracy i przyjazność środowisku Ekonomiczna praca Wysoki stopień sprawności i brak wycieków produktu Sprzęgło magnetyczne Brak problemów z uszczelnieniem mechanicznym Pompa bezuszczelnieniowa Bezpieczne przenoszenie niebepiecznych cieczy Hermetyczny system Brak trujących i niebezpiecznych oparów cieczy TŁOCZENIE SSANIE Zasada działania Moc z silnika jest przenoszona na wirnik za pomocą sprzęgła magnetycznego. Tak zwana osłona izolacyjna oddziela przestrzeń pomiędzy napędzanym przez silnik magnesem zewnętrznym a napędzającym wirnik magnesem wewnętrznym. ZESPÓŁ WIRNIKA I MAGNESÓW WEWNĘTRZNYCH Napędzanych przez zespół zewnętrznych magnesów ZESPÓŁ MAGNESÓW NAPĘDZAJĄCYCH Podłączone do silnika OSŁONA IZOLACYJNA (Tylnia osłona) oddziela pompowaną ciecz od strony atmosferycznej Premium quality of Sweden Premium quality of Sweden Premium quality of Sweden Perfekcyjna pompa dla czystych i nielepkich cieczy takich jak czyste chemikalia, kwasy i zasady. 17

18 Szeroka gama aplikacji Pompy CTM są używane w przemyśle, gdzie występuje konieczność pompowania cieczy. Pompa może tłoczyć wiele typów czystych cieczy o niskiej lub normalnej lepkości takiej jak agresywne i toksyczne chemikalia. Przetłaczanie chemikaliów Transfer różnorodnych chemikaliów ze zbiorników magazynowych do mniejszych kontenerów Obróbka powierzchni Transfer, filtracja i cyrkulacja w wannach do trawienia Przemysł spożywczy i napojów Pompowanie detergentów CIP używanych do mycia orurowania i innych urządzeń używanych w procesach spożywczych Uzdatnianie wody Dozowanie kwasów i zasad używanych do mycia w procesach nanofiltracji Produkcja chemikaliów Pompowanie chemikaliów w przemyśle detergentów Demineralizacja Cyrkulacja wody demi i transfer w wielu aplikacjach przemysłowych Wywoływanie zdjęć Transfer chemikaliów w maszynach do wywoływania zdjęć Produkcja ciekłych kryształów Pompowanie stężonych kwasów i zasad 18

19 Mocna ale kompaktowa CTM jest pompą monoblokową idealną do pracy w ograniczonych przestrzeniach tj. maszyny produkowane przez OEM. Solidna konstrukcja bez wału Zespół montażu magnesu został zaprojektowany z bardzo mocnymi tulejami dlatego też standardowo nie ma konieczności stosowania wałka. Ma to wpływ na pompę w postaci zmniejszonej liczby elementów i bardzo solidną pracę. Mocne sprzęgło magnetyczne Nasz magnes NdFeB (Neodymowo-Żelazowo-Borowy) z unikalna zabudową ma bardzo dużą moc nawet w wymagających warunkach. Moc jest przenoszona nawet w wysokich temperaturach i przy cieczach o wysokiej gęstości. Co więcej sztywna stalowa rama zewnętrznego magnesu zwiększa jego moc i powoduje łagodny rozruch pompy. Niemetalowe pompy Mokre części pompy nie są wykonane z metali, otrzymywane są metodą wtrysku materiałów temoplastycznych dzięki temu uzyskujemy doskonałą odporność chemiczną. Wersja PP-GF (Polipropylen wzmacniany włóknem szklanym) ma ogromną odporność mechaniczną i pozwala na pompowanie cieczy w temperaturach do 70 C. Wersja PVDF ma bardzo dużą odporność chemiczną i pozwala na pompowanie cieczy do C. Doskonała charakterystyka z systemem zabudowy magnesów Magnesy są całkowicie zamknięte przez unikalny system w którym nie ma konieczności użycia żywicy lub kleju. Gwarantuje to bezpieczny system o lepszej charakterystyce w wysokich temperaturach. Co wiecej wirnik wykonany w technologii wtrysku, daje doskonałą charakterystykę i brak słabych punktów. CTM20-7 i CTM 32-12,5 mają zamknięte wirniki aby uzyskać najlepsze parametry pompowania. 19

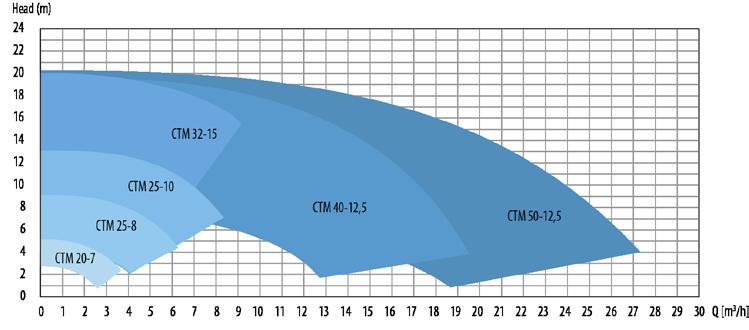

20 Krzywa charakterystyki Krzywa bazuje na prędkości obrotowej 2900obr/min. Szczegółowe charakterystyki dostępne na zapytanie. H = Podnoszenie w mwc Q = Przepływ w m 3 /h P = Wymagana moc silnika kw Zastrzegamy sobie prawo do zmiany danych zawartych w broszurze 20

21 Dane techniczne Wymiary Model CTM20-7 CTM25-8 CTM25-10 CTM CTM CTM A B C ØE ØF G 3/ ¼ 1 1/2 2 3/ ¼ 1 1/2 2 H 3/ ¼ 1 1/2 3/ ¼ 1 1/2 L M N* , P* Q R S* T U* 5, SILNIK MOC 0.12 kw 0.25 kw 0.55, 0.75 kw 0.75, 1.1 kw 1.5kW, 2.2 kw A G 3.0 kw 4.0 kw WIELKOŚĆ ŚREDNICA NOMINALNA WIRNIK OPCJONALNE PRZYŁĄCZA KOŁNIERZ - DN25 DN25 DN32 / DN25 DN40 / DN32 DN50 / DN40 WĄŻ - Ø25 Ø 25 Ø32 / Ø25 Ø40 / Ø32 Ø50 / Ø40 OF B OE Ogólna charakterystyka Zakres temperaturowy Ciśnienie systemowe Lepkość Silnik C L Pompy PP: 0 C - 70 C Pompy PVDF: 0 C - 80 C (CTM20); 0 C - 90 C (CTM25, CTM32) CTM20: Pompy PP: PN4 at 20 C, PN2 w 70 C Pompy PVDF: PN4 w 20 C, PN2 w 80 C CTM25 i CTM32: Pompy PP: PN6 w 20 C; PN2 w 70 C Pompy PVDF: PN6 w 20 C; PN2 w 90 C maks. 200 cst M S T IEC standard, 3x380 VAC (inne napięcia na zapytanie), 2900 obr/min, IP55, frame B3/B14 R N H Q P U Wymiary w mm (chyba, że podano inaczej) Wymiary w calach (chyba, że podano inaczej) Kod pompy CTM I. Odśrodkowa pompa magnetyczna Tapflo II. Wielkość pompy III. Materiał obudowy pompy IV. Opcje pompy V. Moc silnika VI. Opcja silnika CTM P 1V - 05 P I. CTM = Odśrodkowa pompa magnetyczna Tapflo II. Wielkość pompy: III. Materiał obudowy pompy: P = PP (polipropylen) K = PVDF (polifluorek winylidenu) IV. Opcje pompy: 1. O-ring korpusu: bez* = EPDM dla PP, FKM dla pomp PVDF F = FEP / Silikon V = FKM 2. Static bushing: bez* = Al2O3 (ceramika) S = SiC (węglik spiekany) 3. Tuleja obrotowa: bez* = PTFE-grafit S = SiC (węglik spiekany) 4. Opcje przyłączy: bez*= BSP gwint zewnętrzny F = Kołnierz DIN PN10 (CTM20, CTM25); PN16 (CTM32) H = Przyłącze pod wąż * = standardowe wykonanie V. Moc silnika/ Wielkość mechaniczna IEC: 01 = 0.12 kw / = 0.25 kw / = 0.55 kw / = 0.75 kw / = 1.1 kw / 80 VI. Opcje silnika P = 1-fazowy silnik (230VAC) V = 500 V T=PTC ochrona silnika F60= silnik 60Hz Zastrzegamy sobie prawo do zmiany danych zawartych w broszurze 21

22 Filtry tworząc bezpieczny proces Proces obróbki powierzchni często w dużej mierze zależy od jakości filtracji mediów w wannach. Jest tam używanych wiele niebezpiecznych substancji, w związku z tym bardzo ważne aby były one tłoczone w sposób bezpieczny. Tapflo jest tutaj aby zapewnić wam niezawodne rozwiązanie, które podniesie zarówno jakość jak i bezpieczeństwo procesu obróbki powierzchni. Możliwe konfiguracje Filtr z pompą FTA-80 FTA-160 FTA-210 FTA-80/01-01 FTA-80/20-01 FTA-80/50-01 FTA-160/01-02 FTA-160/20-02 FTA-160/50-02 FTA-210/01-05 FTA-210/20-05 FTA-210/50-05 Filtr bez pompy FTA-80 FTA-160 FTA-210 FTA-80/01 FTA-80/20 FTA-80/50 FTA-160/01 FTA-160/20 FTA-160/50 FTA-210/01 FTA-210/20 FTA-210/50 Filtr FTA-80 Filtr FTA-160 Filtr FTA-210 Zestaw filtrowy Standardowy filtr FTA jest dostarczany z pompą manetyczną Tapflo serii CTM, zapewniając procesowi bezpieczeństwo i bezwyciekową pracę. W zależności od wiekości filtra FTA są dostepne z 1, 3 lub 7 dwudziestoscalowymi (20 ) wykonanymi z polipropylenu kadridżami, w następujących porowatościach 50, 20, 10 i 1 μm. Filtry FTA znajdują duże zastosowanie w obróbce powierzchniowej, gdzie konieczne jest oczyszczanie medium. Wykonane z PP mają wysoką odporność materiałową na kwasy i zasady. Kodyfikacja filtrów Szczegóły, specyfikacja, wielkość i materiały głównych komponentów. FT - Filtr Tapflo Średnica wewnętrzna filtra [mm]: (ilość kadridży i wymiary): 80 (1x20 ) 160 (3x20 ) 210 (7x20 ) FT A 210 /20 P 05 Typ filtra: A Filtr kadridżowy Skuteczność filtracji : 01 = 1 mikron 20 = 20 mikronów 50 = 50 mikronów Wykonanie materiałowe pompy CTM (dla filtra zintegrowanego z pompą): P = PP Moc silnika [kw] i typ pompy CTM: 01 = 0,12 (wielkość mechaniczna 56) + pompa CTM = 0,25 (wielkość mechaniczna 63) + pompa CTM = 0,55 (wielkość mechaniczna 71) + pompa CTM
