AsLinkEx instrukcja obsługi

Transkrypt

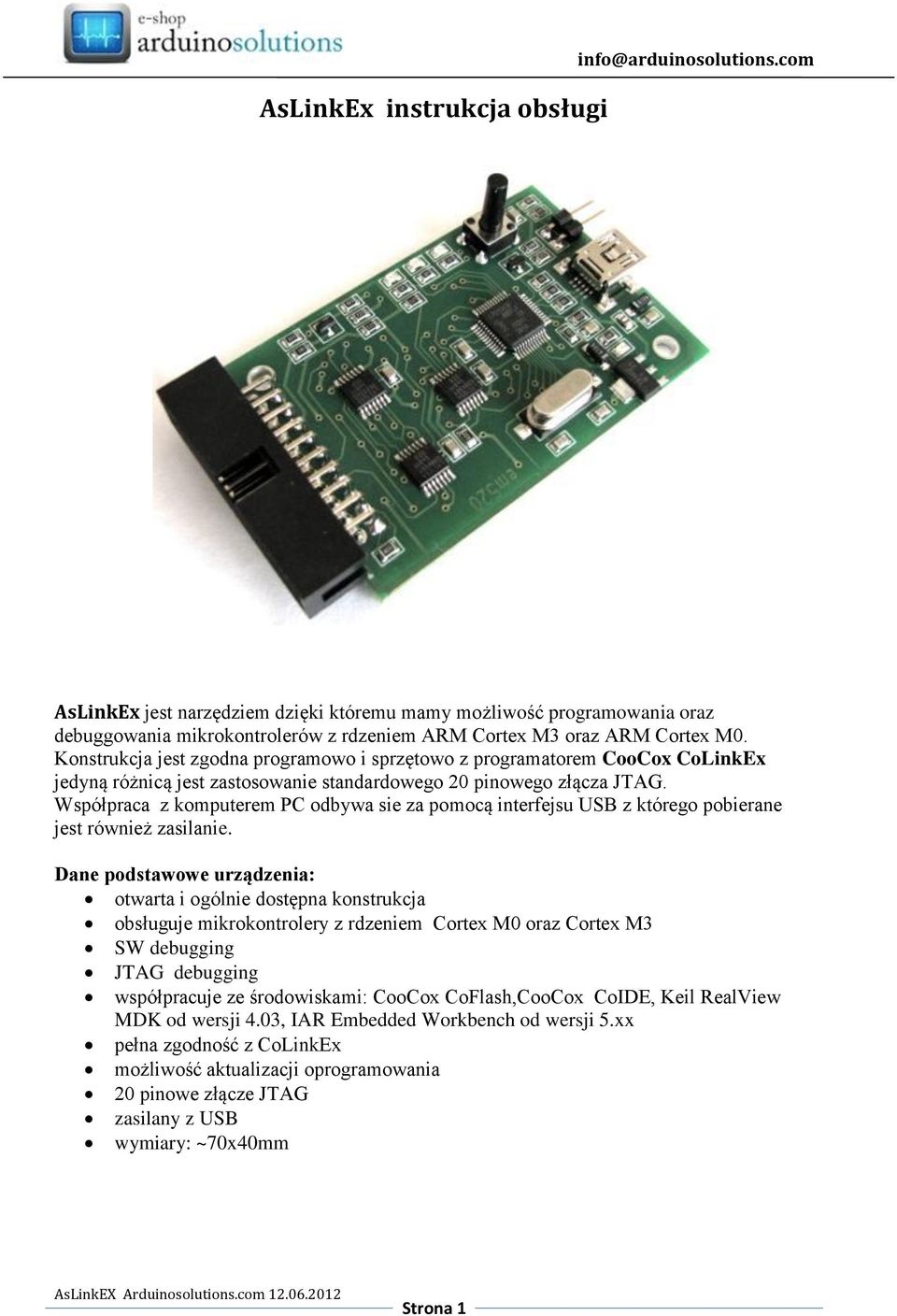

1 AsLinkEx instrukcja obsługi AsLinkEx jest narzędziem dzięki któremu mamy możliwość programowania oraz debuggowania mikrokontrolerów z rdzeniem ARM Cortex M3 oraz ARM Cortex M0. Konstrukcja jest zgodna programowo i sprzętowo z programatorem CooCox CoLinkEx jedyną różnicą jest zastosowanie standardowego 20 pinowego złącza JTAG. Współpraca z komputerem PC odbywa sie za pomocą interfejsu USB z którego pobierane jest również zasilanie. Dane podstawowe urządzenia: otwarta i ogólnie dostępna konstrukcja obsługuje mikrokontrolery z rdzeniem Cortex M0 oraz Cortex M3 SW debugging JTAG debugging współpracuje ze środowiskami: CooCox CoFlash,CooCox CoIDE, Keil RealView MDK od wersji 4.03, IAR Embedded Workbench od wersji 5.xx pełna zgodność z CoLinkEx możliwość aktualizacji oprogramowania 20 pinowe złącze JTAG zasilany z USB wymiary: ~70x40mm Strona 1

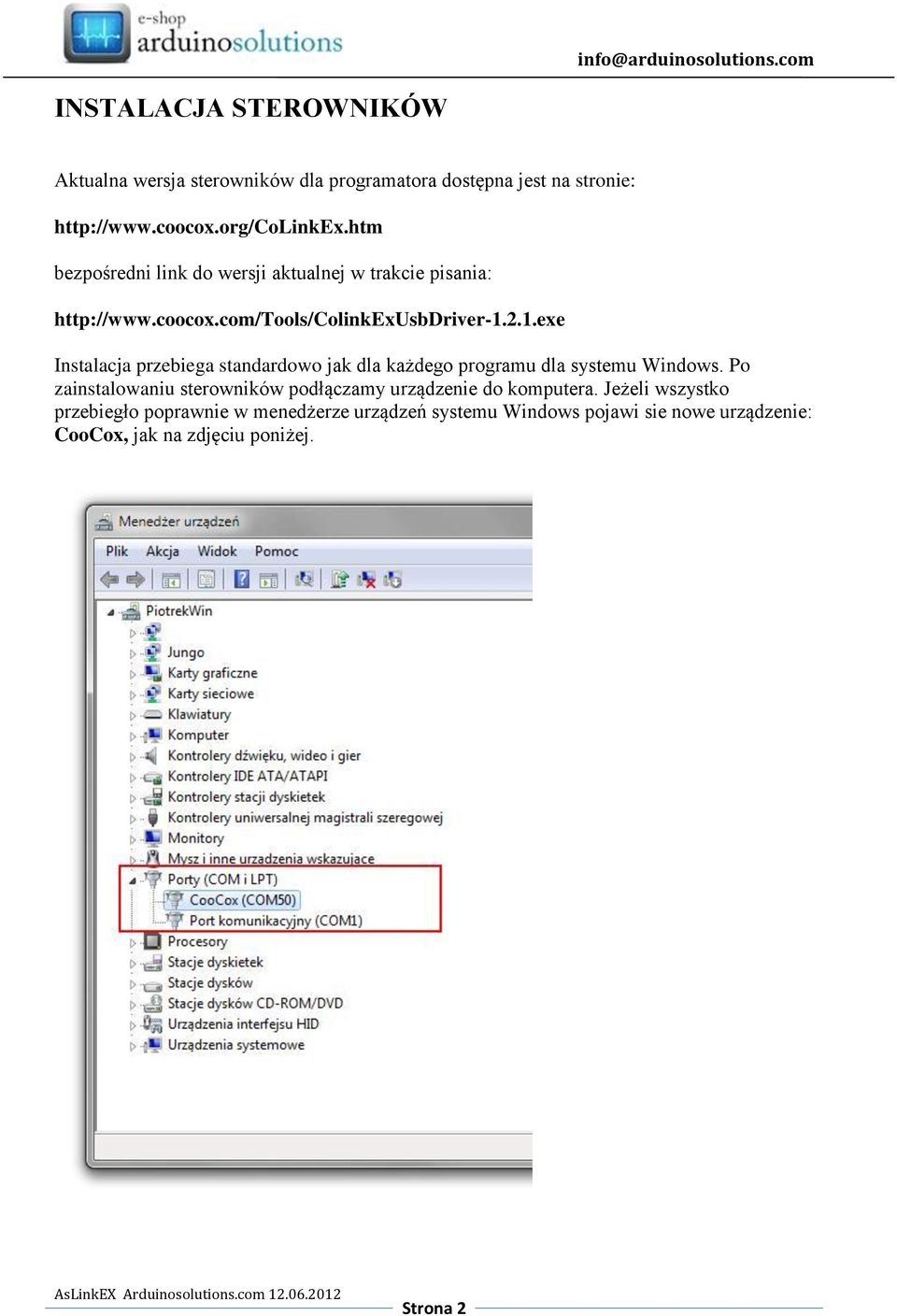

2 INSTALACJA STEROWNIKÓW Aktualna wersja sterowników dla programatora dostępna jest na stronie: bezpośredni link do wersji aktualnej w trakcie pisania: Instalacja przebiega standardowo jak dla każdego programu dla systemu Windows. Po zainstalowaniu sterowników podłączamy urządzenie do komputera. Jeżeli wszystko przebiegło poprawnie w menedżerze urządzeń systemu Windows pojawi sie nowe urządzenie: CooCox, jak na zdjęciu poniżej. Strona 2

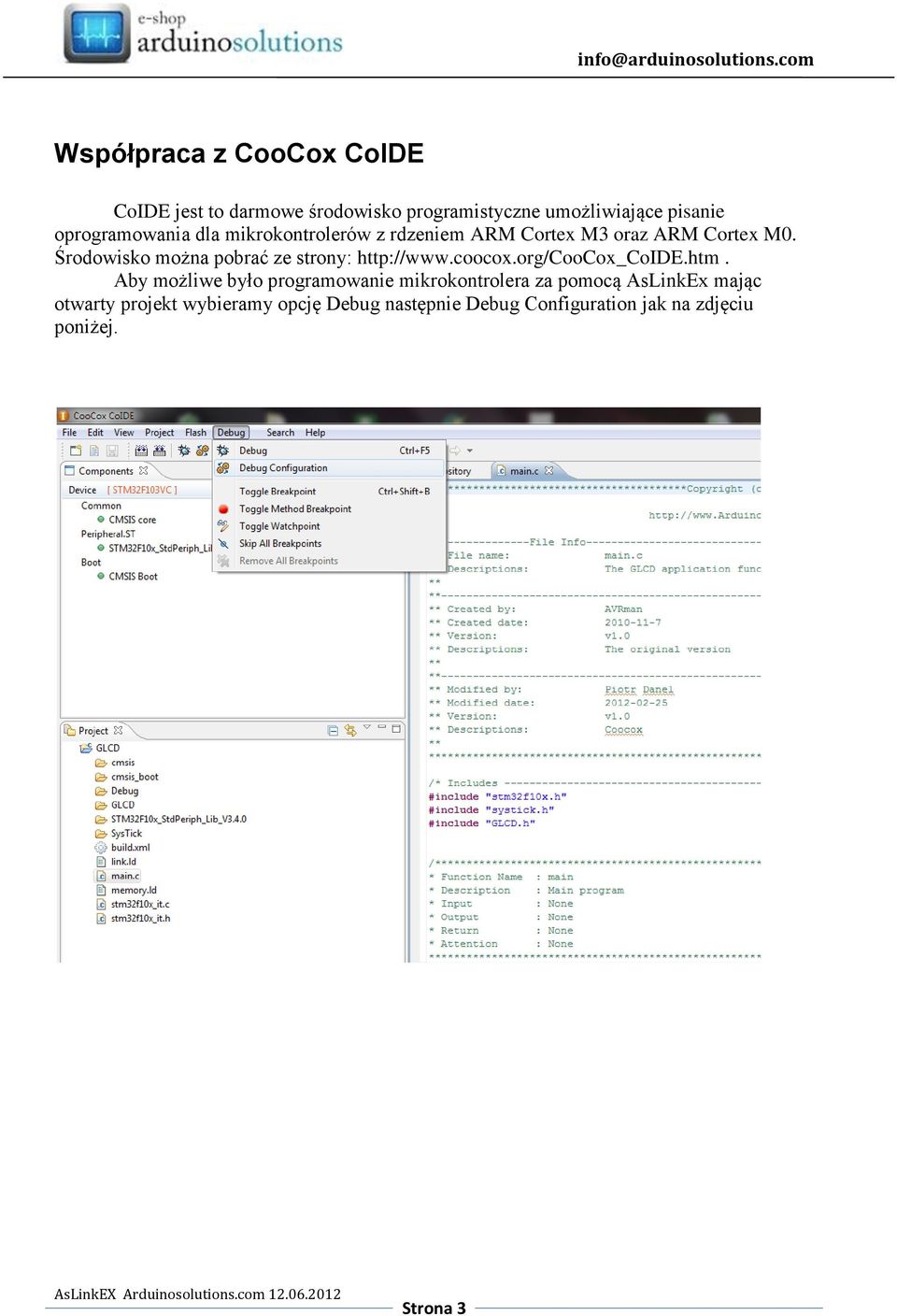

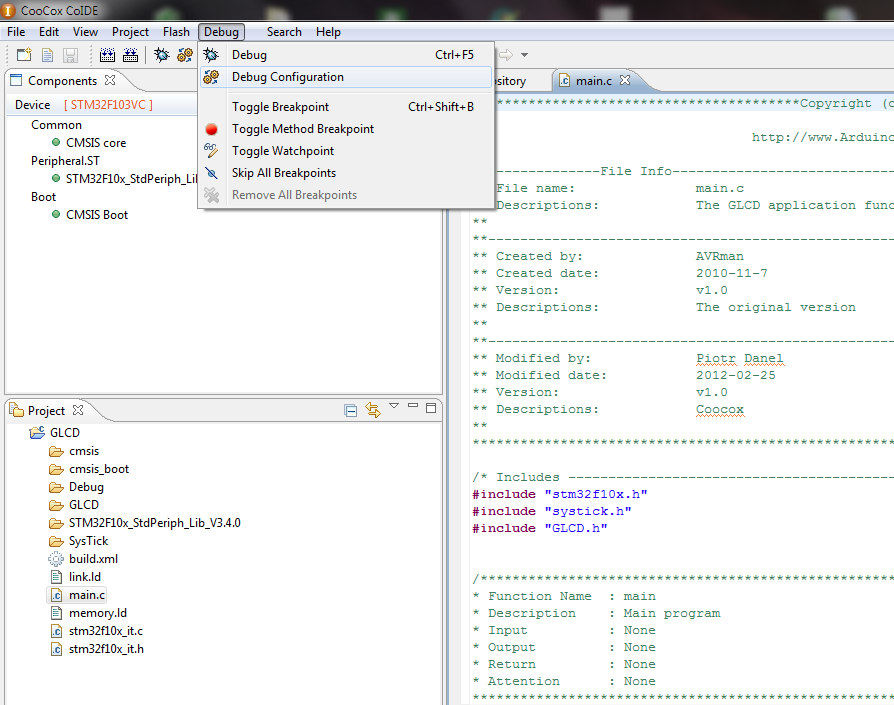

3 Współpraca z CooCox CoIDE CoIDE jest to darmowe środowisko programistyczne umożliwiające pisanie oprogramowania dla mikrokontrolerów z rdzeniem ARM Cortex M3 oraz ARM Cortex M0. Środowisko można pobrać ze strony: Aby możliwe było programowanie mikrokontrolera za pomocą AsLinkEx mając otwarty projekt wybieramy opcję Debug następnie Debug Configuration jak na zdjęciu poniżej. Strona 3

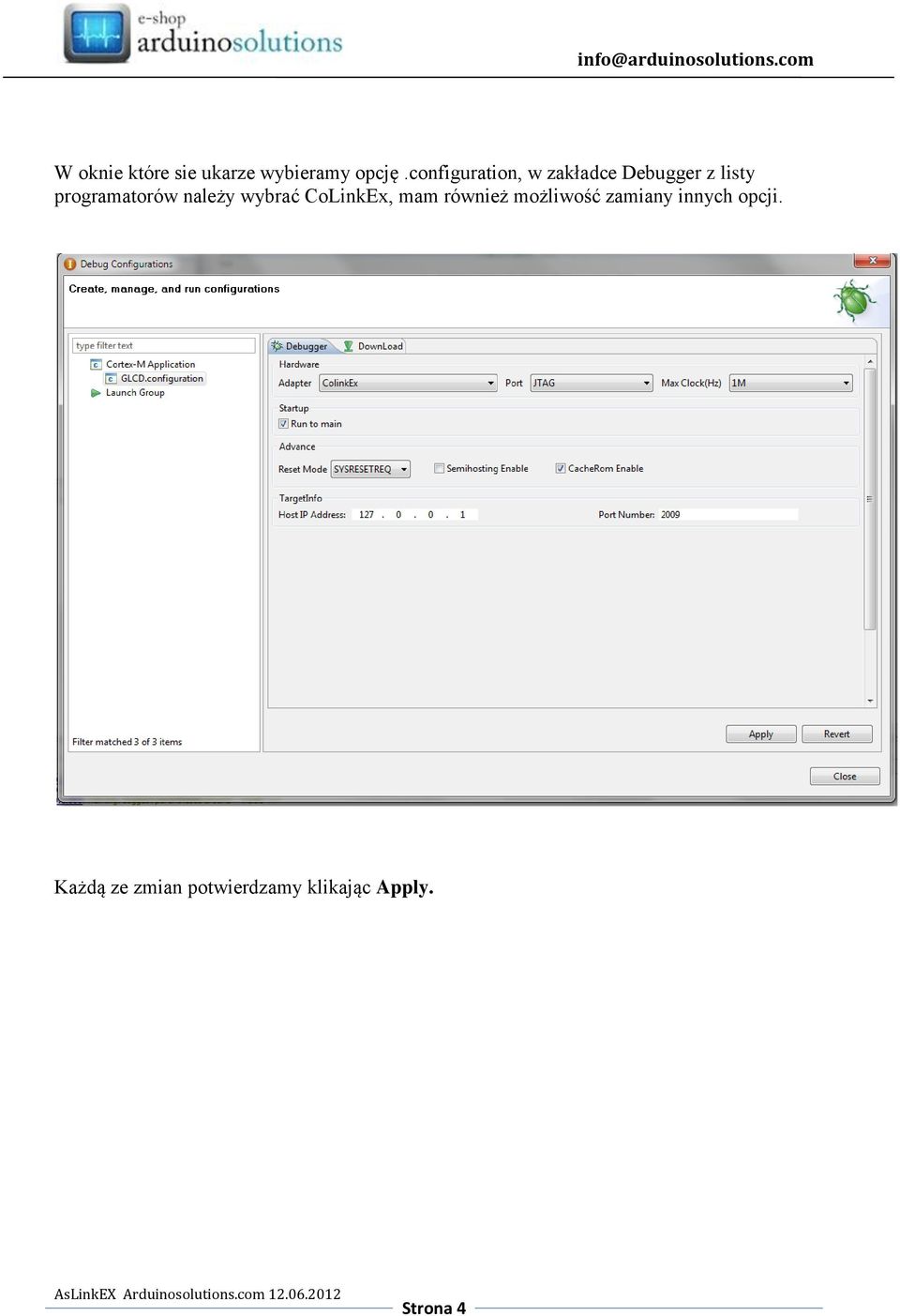

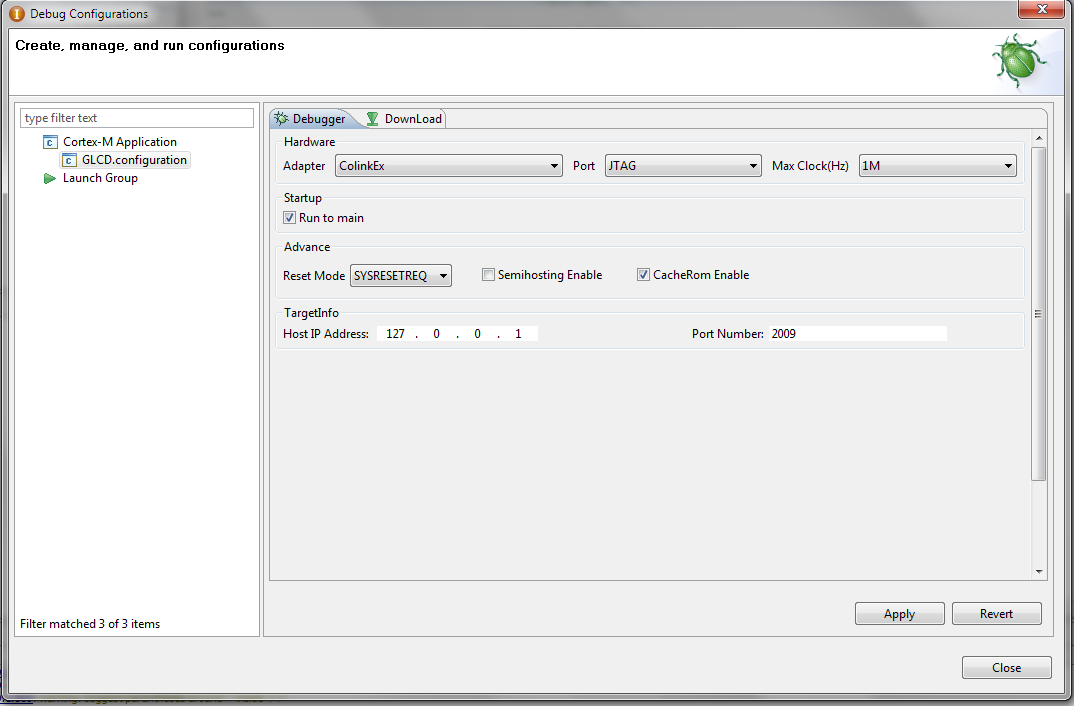

4 W oknie które sie ukarze wybieramy opcję.configuration, w zakładce Debugger z listy programatorów należy wybrać CoLinkEx, mam również możliwość zamiany innych opcji. Każdą ze zmian potwierdzamy klikając Apply. Strona 4

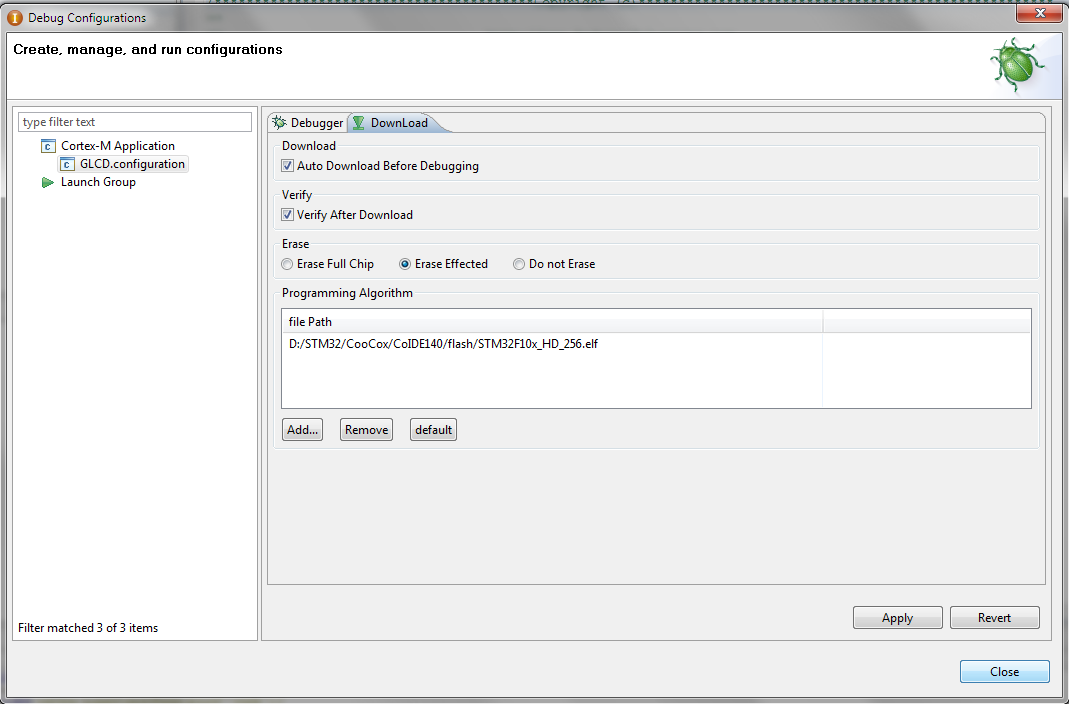

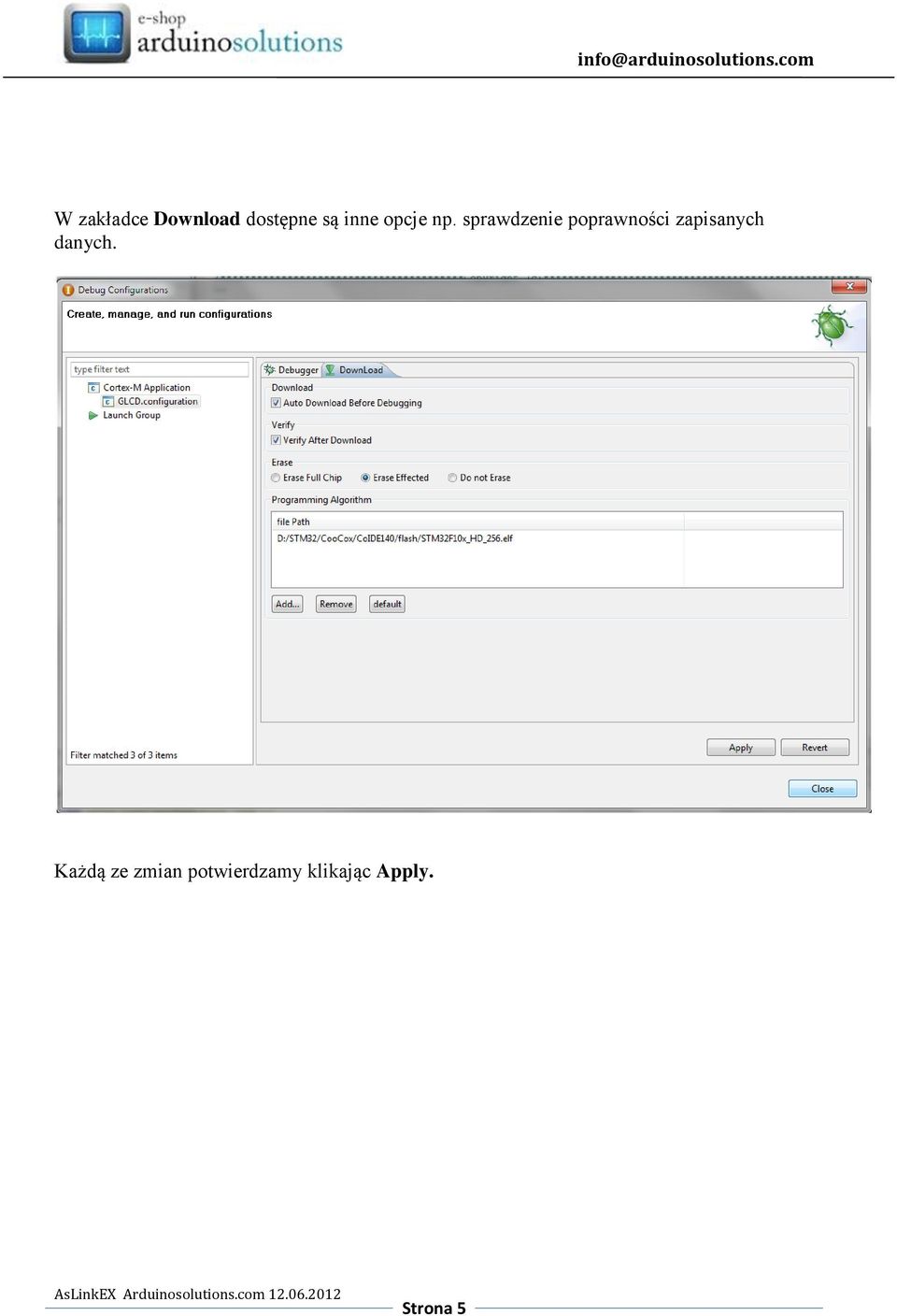

5 W zakładce Download dostępne są inne opcje np. sprawdzenie poprawności zapisanych danych. Każdą ze zmian potwierdzamy klikając Apply. Strona 5

6 Mając tak skonfigurowane środowisko po skompilowaniu programu ładujemy go do mikrokontrolera wciskając klawisz opisany jako Download Code to Flash. Strona 6

7 Współpraca z Keil RealView MDK uvision4. Aby programator współpracował z środowiskiem Keil RealView MDK uvision4 należy pobrać oraz zainstalować wtyczkę: CoMDKPlugin. Adres strony z której można pobrać wtyczkę: Bezpośredni link do pliku: Instalacja przebiega standardowo jak dla każdego programu dla systemu Windows. Konfiguracja środowiska: Aby możliwe było programowanie mikrokontrolera za pomocą AsLinkEx mając otwarty projekt wybieramy opcję Flash następnie Configure Flash Tools jak na zdjęciu poniżej. Strona 7

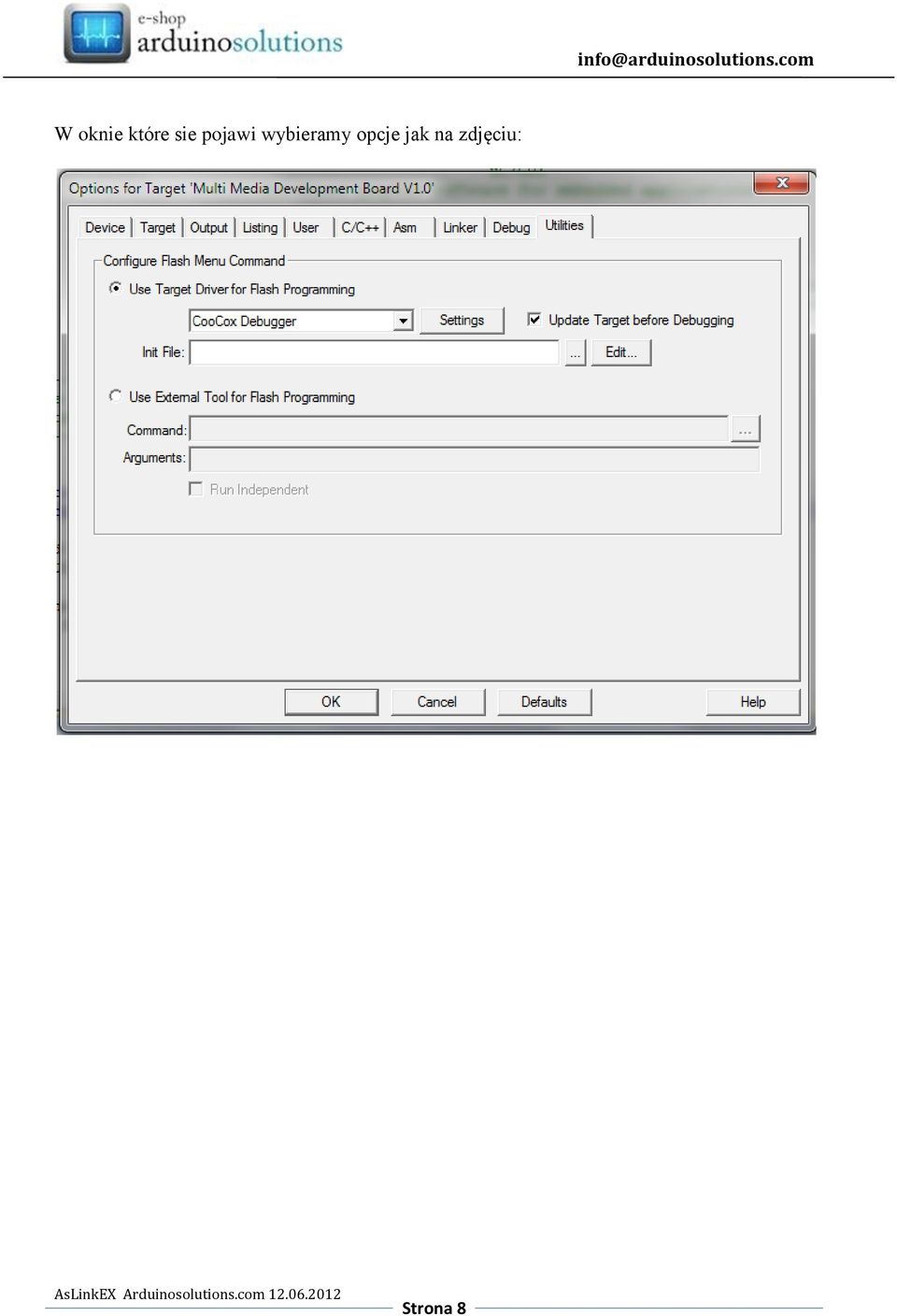

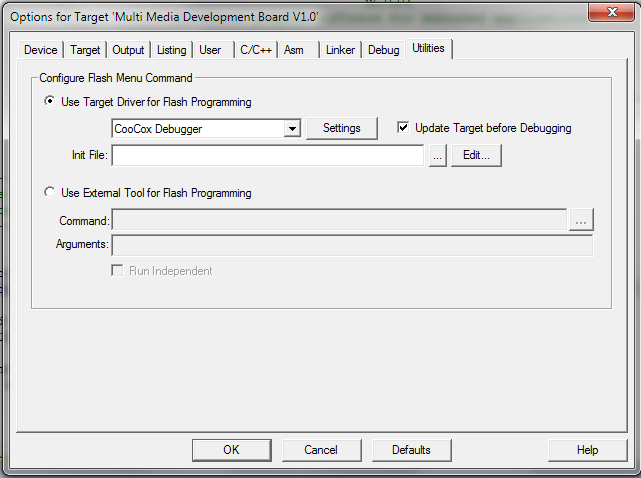

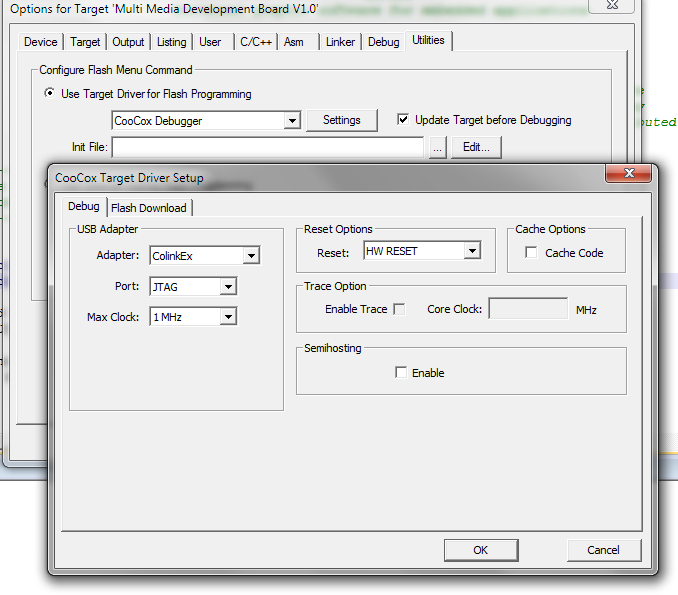

8 W oknie które sie pojawi wybieramy opcje jak na zdjęciu: Strona 8

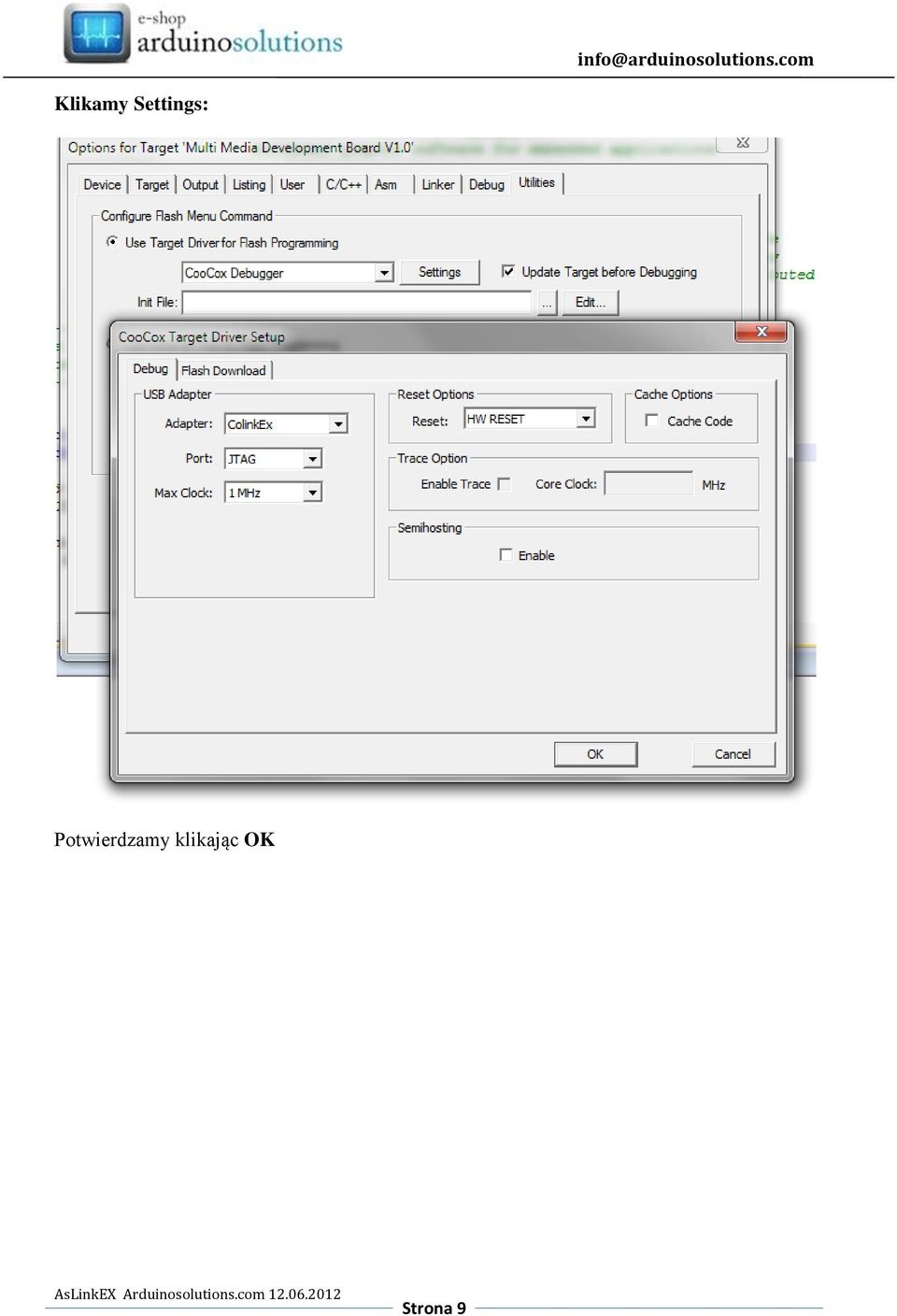

9 Klikamy Settings: Potwierdzamy klikając OK Strona 9

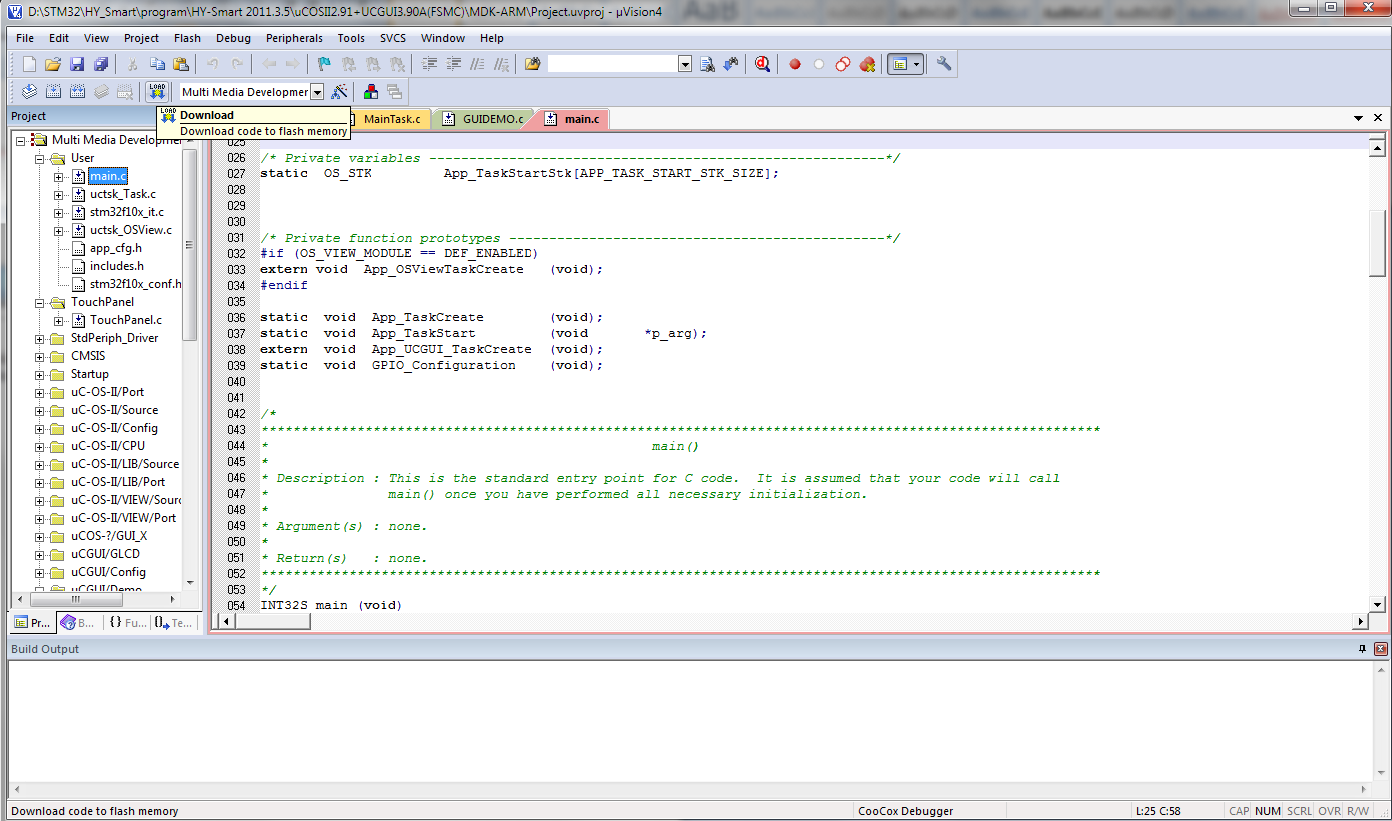

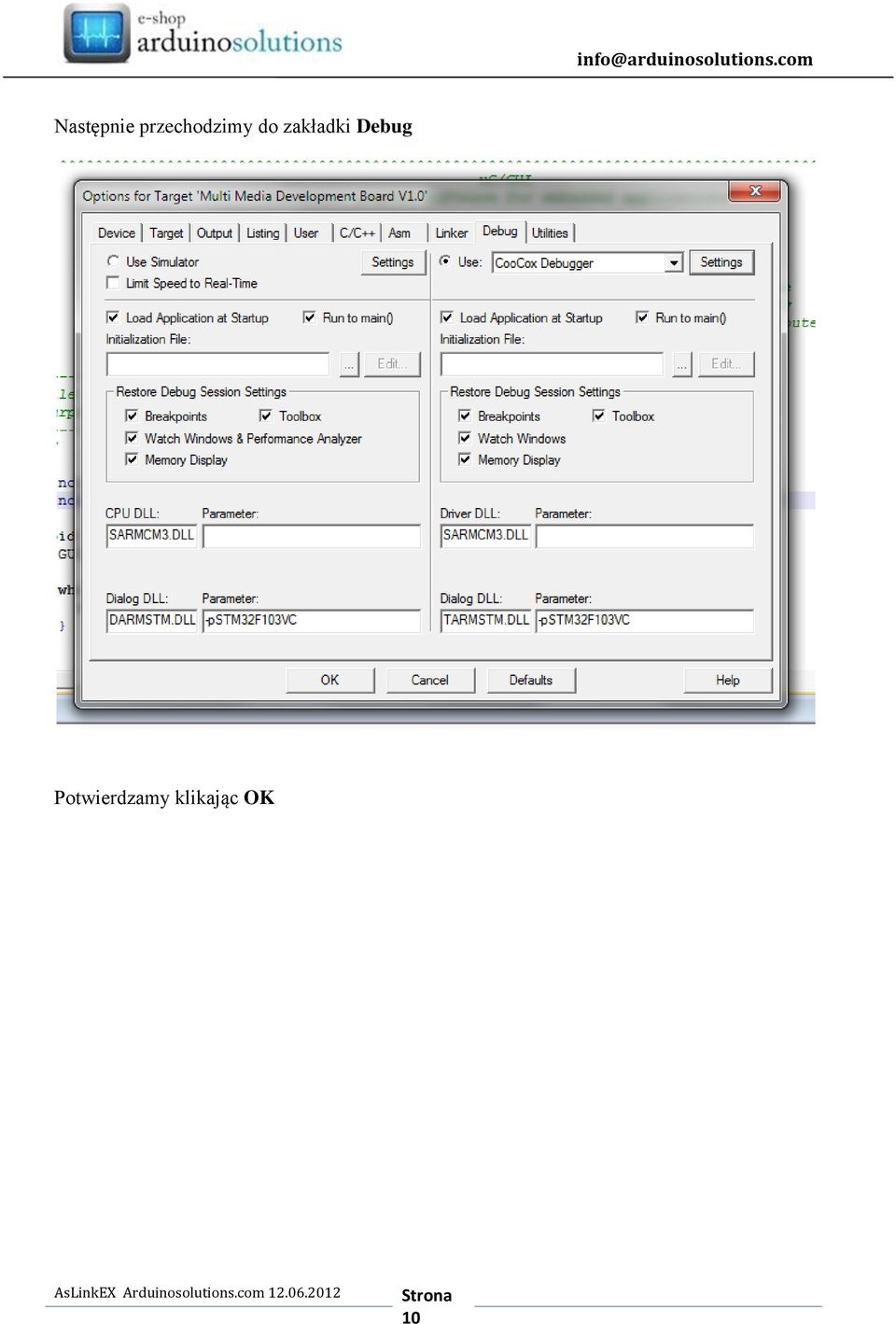

10 Następnie przechodzimy do zakładki Debug Potwierdzamy klikając OK Strona 10

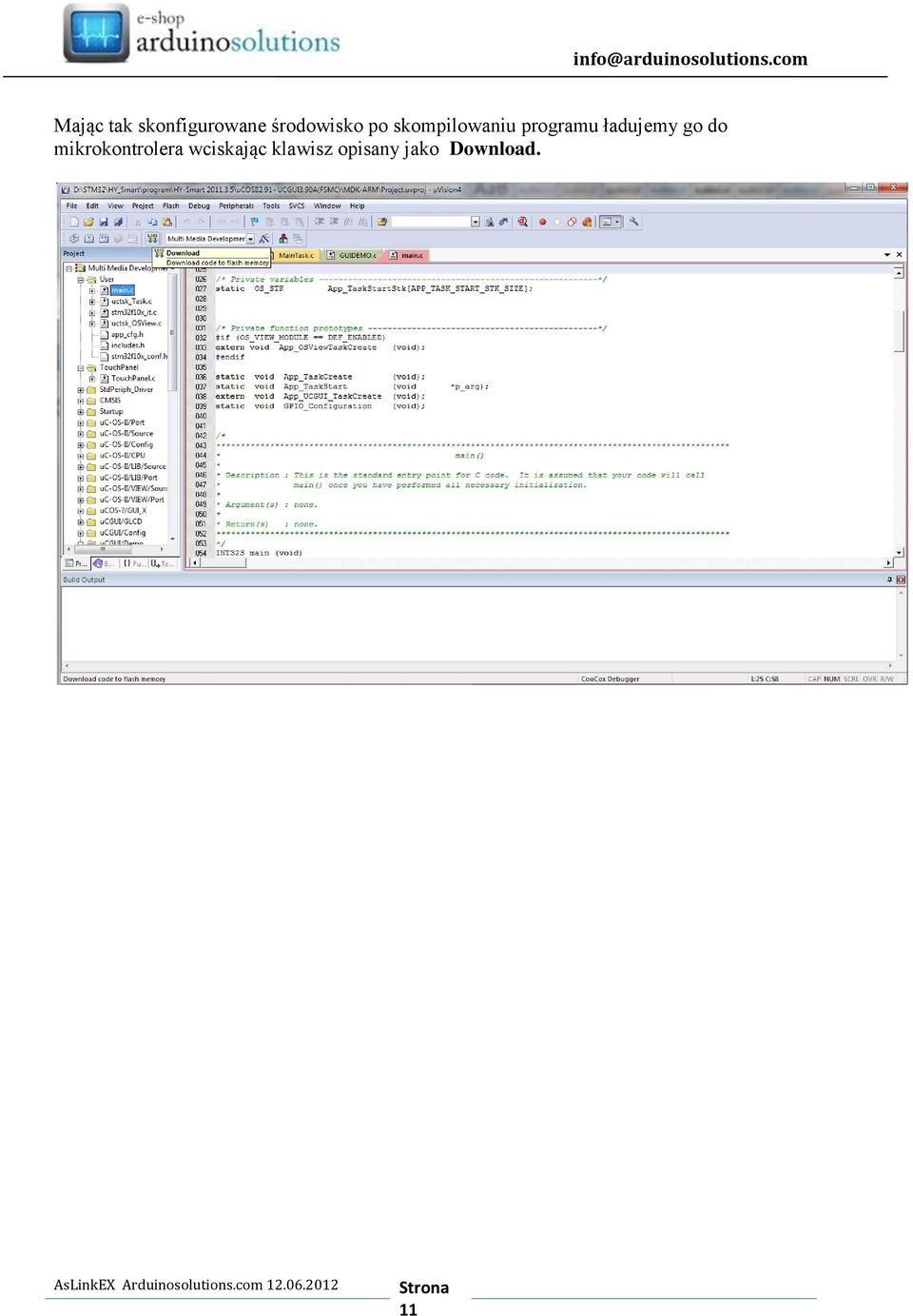

11 Mając tak skonfigurowane środowisko po skompilowaniu programu ładujemy go do mikrokontrolera wciskając klawisz opisany jako Download. Strona 11
