1 18 Październik 2018 Podłączania sieci kablowej do stacji elektroenergetycznych Grzegorz Cyganek Nexans Power Accessories Poland Racibórz

2 Nexans Power Accessories Poland sp. z o.o.. Rok założenia: 1958, w Polsce Adres: Racibórz, ul. Wiejska 18. Od roku 2002 GPH należy do koncernu NEXANS. zakres działalności: akcesoria kablowe (końcówki, złączki prasowane i śrubowe, narzędzia do obróbki kabli) osprzęt kablowy nn i SN (mufy, głowice, izolatory przepustowe, systemy głowic konektorowych)

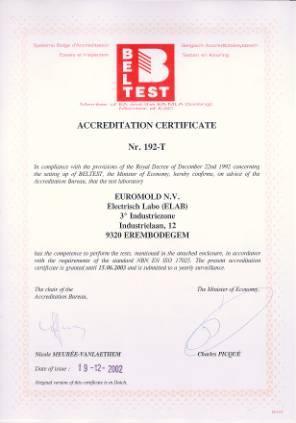

3 Laboratoria Spółki produkcyjne koncernu posiadają 4 laboratoria: Hof: Offida: Donchery: Erembodegem: laboratory for current tests + basic laboratory for industrial frequency and partial discharges fully equipped medium voltage and chemical laboratory. basic laboratory for industrial frequency, partial discharges and basic current tests. chemical and reological laboratory and ELAB: fully equipped and independently accredited laboratory for low and medium voltage tests. About 10 test cages, including salt fog, underwater, impulse, high current... EN ISO.IEC 1701 akredytowane

4 Podłączanie kabli do obiektów elektroenergetycznych

5 Podłączanie przez: - głowice wnętrzowe - głowice napowietrzne - głowice konektorowe - stożek wewnętrzny - stożek zewnętrzny Rozpatrując: - środowisko - prąd - rodzaj urządzenia - możliwości technologii

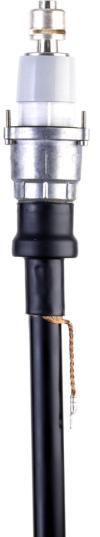

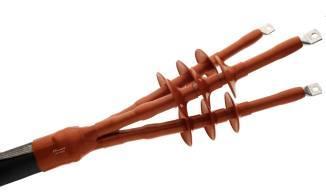

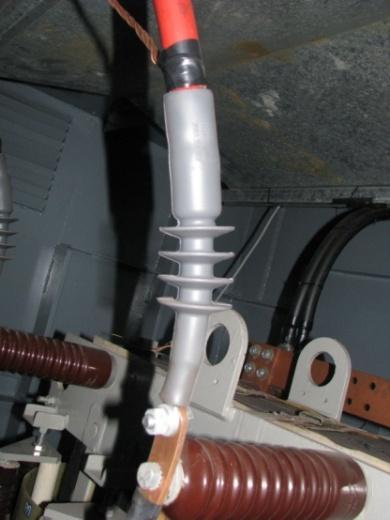

6 Głowice wnętrzowe i napowietrzne Kablowe podejście do rozdzielnic o izolacji powietrznej, konstrukcji napowietrznych oraz wyizolowanych systemów łączeniowych wyposażonych w podejście kablowe wymagające osłon specjalnych dla zmniejszenia odległości Napięcia 6-52kV, przekroje mm2 Kable o izolacji z tworzyw sztucznych oraz o izolacji papierowej Głowice te stanowią wysterowane, nie w pełni izolowane podejście kablowe, wymagające specjalnych procedur bezpieczeństwa

7 Adaptery do stożków zewnętrznych Usystematyzowane wg EN nieekranowane - Stożek zewnętrzny Interface C - Wymagają odległości od obudowy rozdzielnicy - Są składakiem głowicy wnętrzowej bezkloszowej i obudowy - Nie każda głowica wnętrzowa może być montowana z adapterem

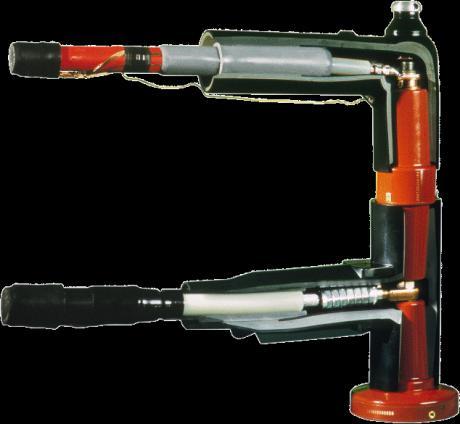

8 Systemy podłączeń głowic w pełni izolowanych, dotykowo bezpiecznych Usystematyzowane wg EN50180 oraz Prądy 250, 400, 630, 800, 1250, 2500A - Stożek wewnętrzny typ 0, 1, 2, 3, 4 - Stożek zewnętrzny Interface A, B, C, D, E, F - Napięcia od 6 do 52 kv - Dotykowo bezpieczne wg DIN VDE oraz

9 Wymiary przy podpięciu do rozdzielnicy

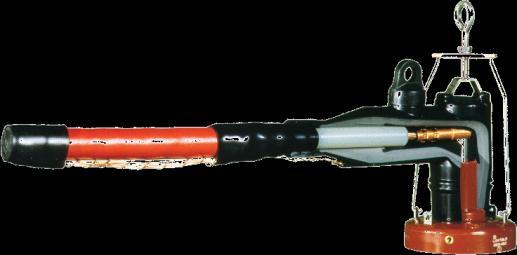

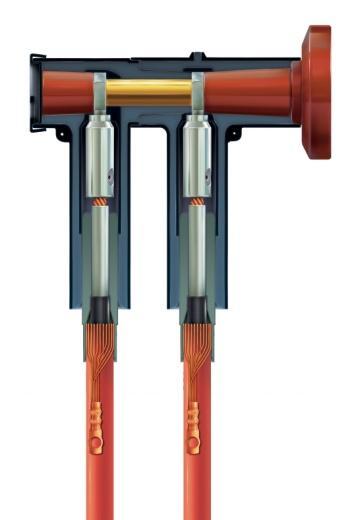

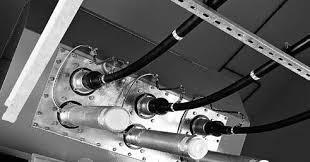

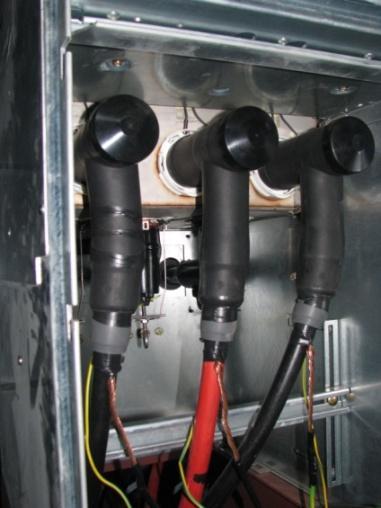

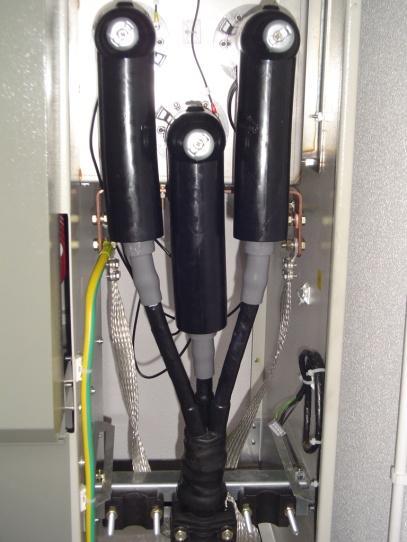

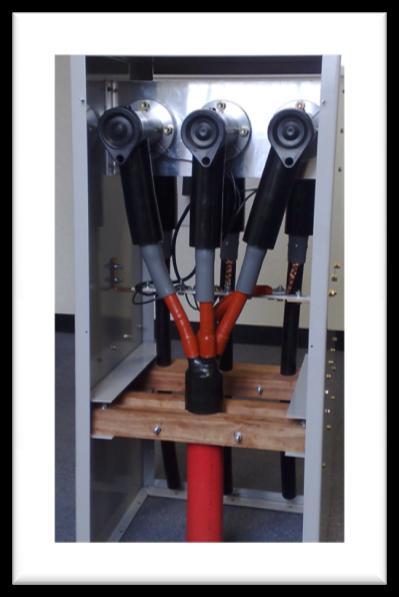

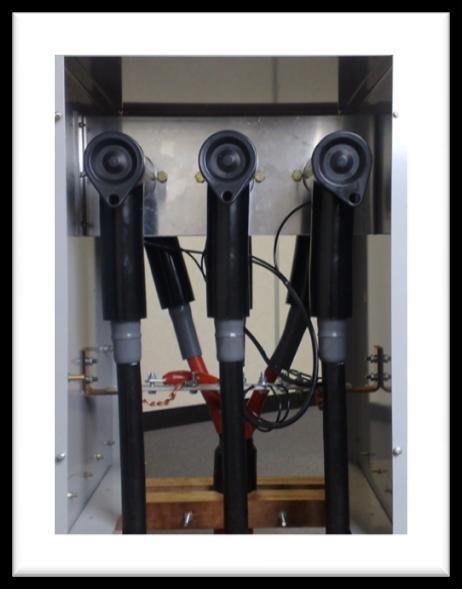

10 Wizualnie głowice konektorowe

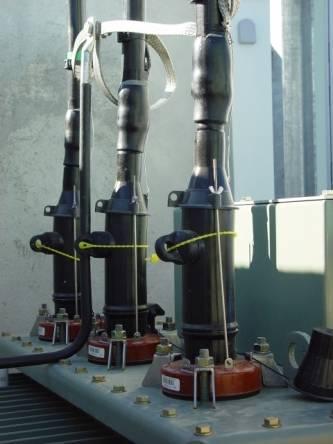

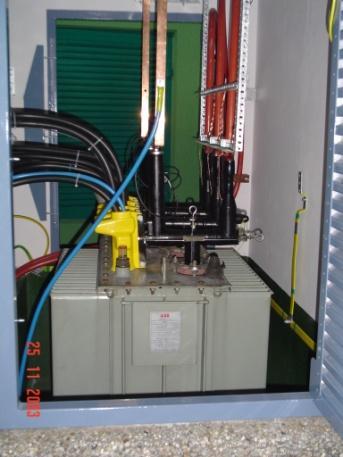

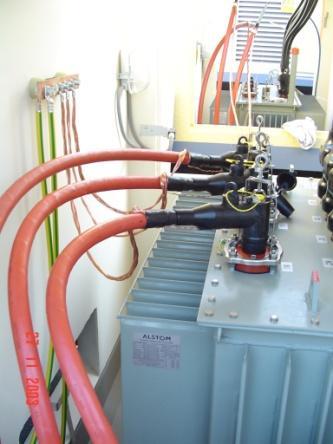

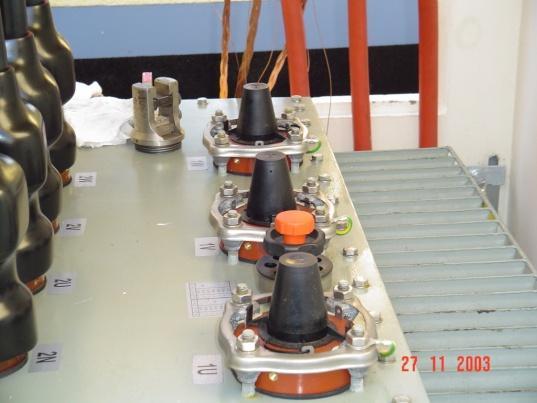

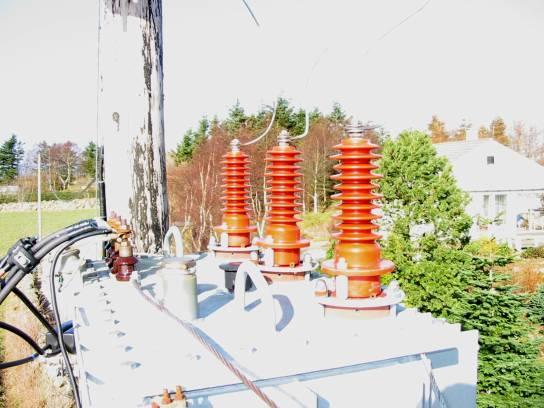

11 Uniwersalność wyjścia transformatora rozdzielczego w pełni izolowanego poprzez zastosowanie adaptera do podłączenia głowic wnętrzowych, szyn, lub linii napowietrznej

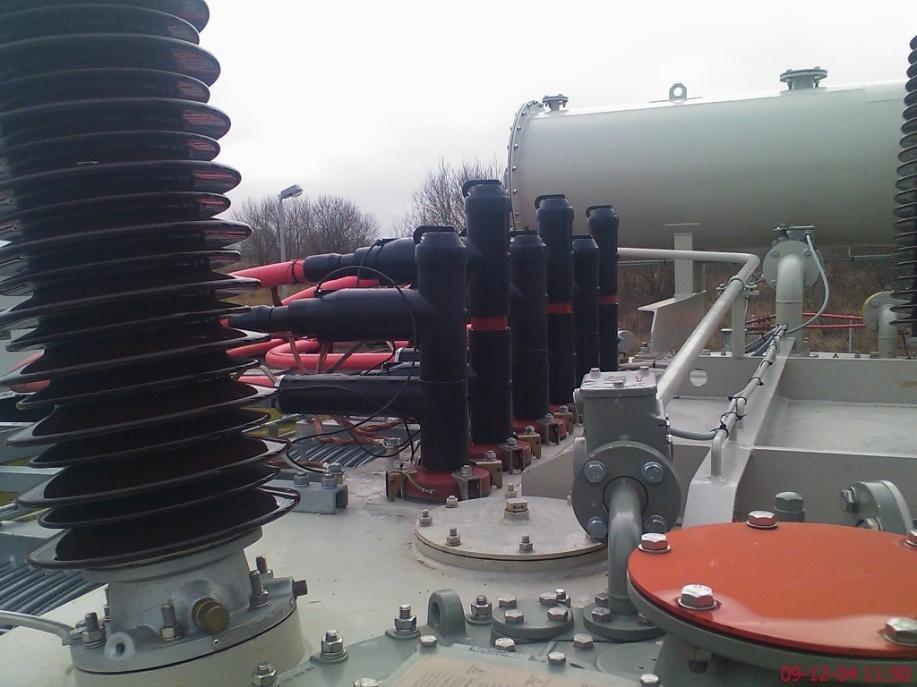

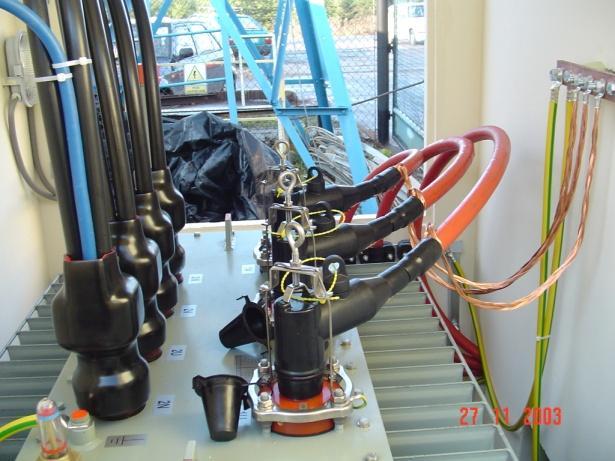

12 Rozwiązania konektorowe do transformatorów mocy Interface C 630/1250A, F2500A Parametry normatywne: - Wszystkie głowice konektorowe Interface C mogą pracować na rozwiązaniach o prądzie 1250A - Nowy Interface typ F 2500A na stożek zewnętrzny - Rozwiązanie głowicy Interface C na przekrój do 1000mm 2

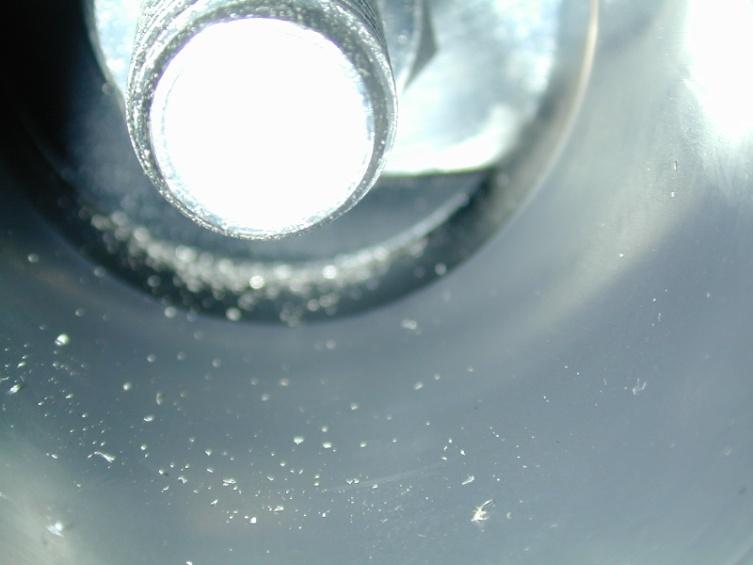

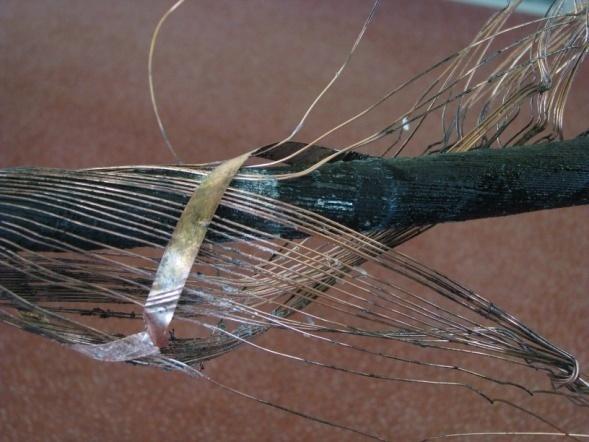

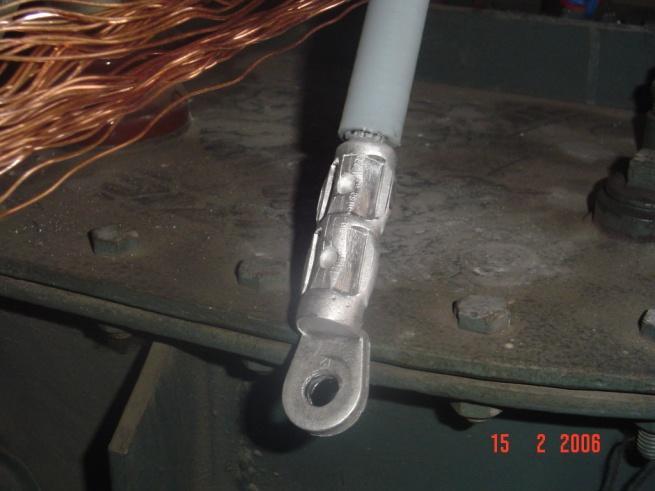

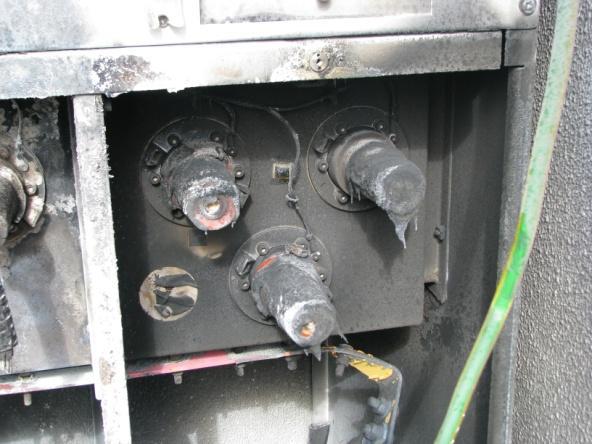

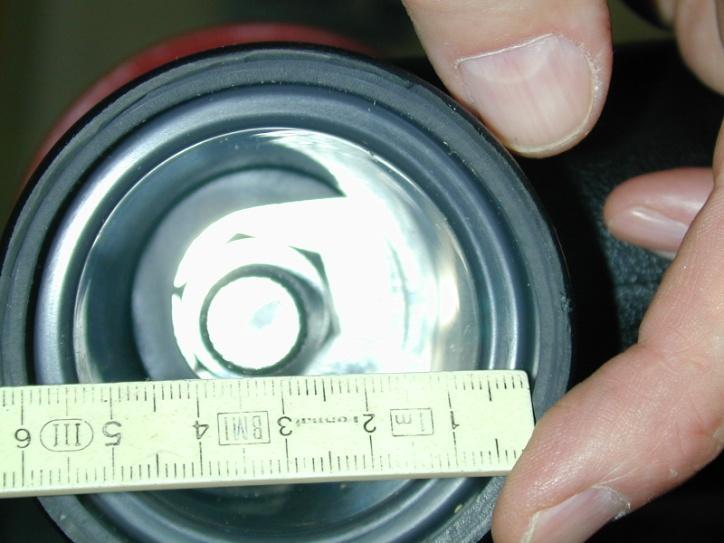

13 Najczęstsze błędy montażowe - Niewłaściwa obróbka kabla i brak wiedzy o możliwościach kabla - Nieodpowiednie komponenty/różni dostawcy - Niewłaściwe narzędzia do prasowania, cięcia - Nieodpowiednie zakończenie kabla (zawilgocenie, uszkodzenie z tytułu ciągnięcia) - Nietrzymanie wymiarów - Niedokręcenie końcówek w głowicach

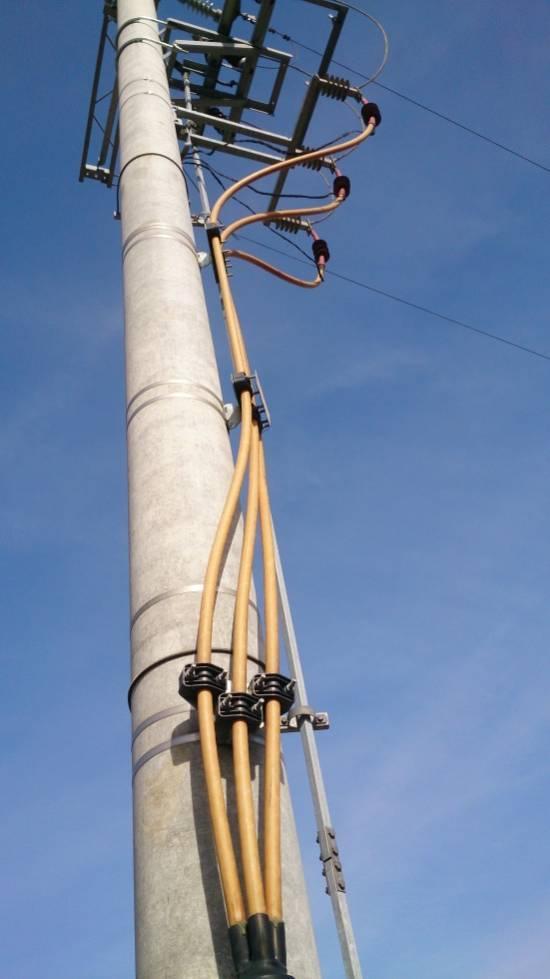

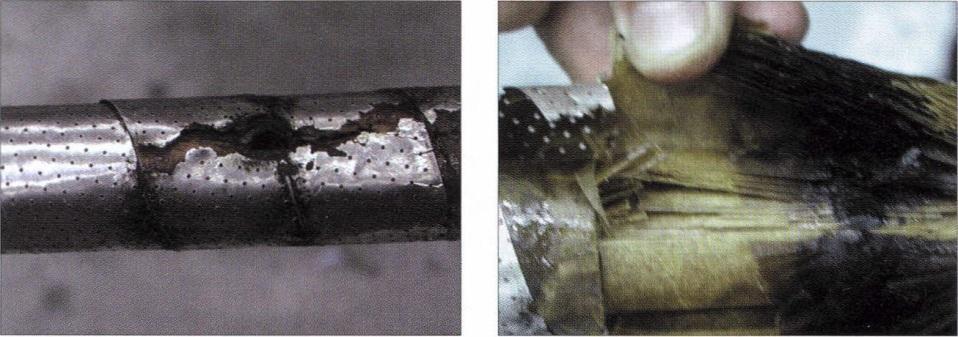

14 Najczęstsze błędy montażowe - Brak zapasów kablowych - Błędne oszacowanie wcinki na kablu o izolacji papierowej - Nieczytanie instrukcji właściwej do osprzętu - Brak zamocowania kabla jak najbliżej osprzętu - Niezachowanie odległości/stosowanie nieekranowanych głowic - Niestosowanie dokręcenia osprzętu z odpowiednim momentem - Nieuziemianie kabla z głowicami - Niewłaściwy kabel do aplikacji napowietrznej

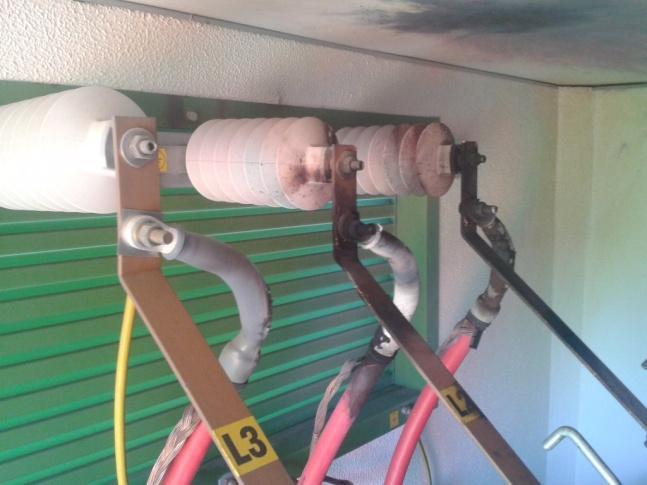

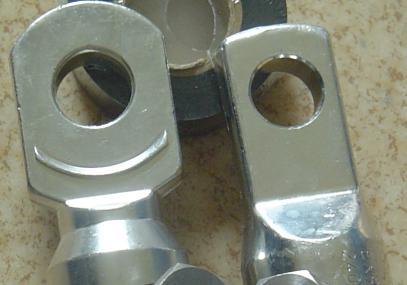

15 Problemy przy montażach z tytułu szukania oszczędności. Rok produkcji
