Zabezpieczanie ładunku Line. Kompetencja od Multi

Transkrypt

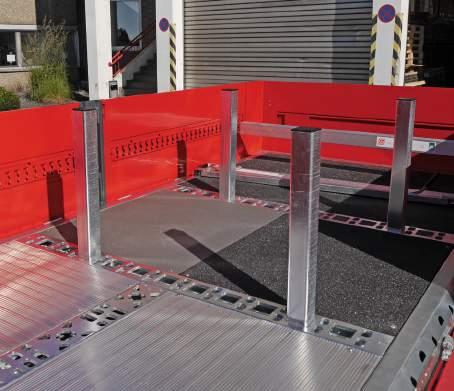

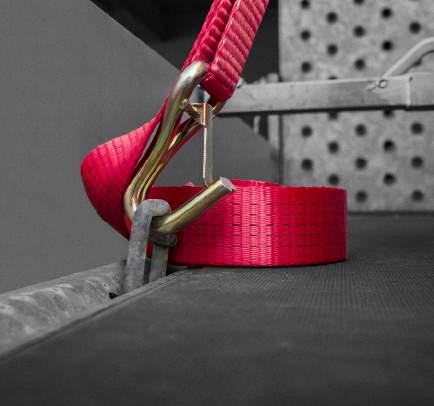

1 -Line Multi Ladungssicherung ohne verzurren. Kompetencja od 1892 Zabezpieczanie ładunku 2017 Mechaniczne i tekstylne zabezpieczenie ładunku Technika podnośnikowa Zabezpieczanie ładunku w budowie pojazdów 1

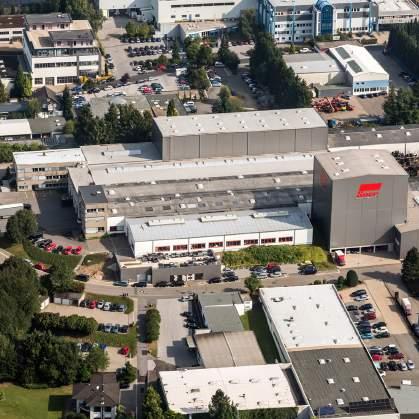

2 Od ponad stu lat markę Suer łączy się z postępem i innowacyjnością w budowie pojazdów użytkowych. Siedzibą firmy, założonej w metropolii narzędziowej Remscheid, jest obecnie górskie miasto Wermelskirchen. Od lat pięćdziesiątych pojawiły się w Niemczech i Europie liczne przedstawicielstwa. Obecnie oprócz centrali w Wermelskirchen funkcjonują oddziały filialne w Dasing i w Lipsku, dwa biura sprzedaży w Herrenberg i Groß-Kreutz oraz dwa filialne oddziały zagraniczne w Widziszewie/Polska i w Wilnie, stolicy Litwy. Od chwili założenia przedsiębiorstwa naszą ambicją jest wprowadzanie nowych produktów na rynek i utrzymanie ich pozycji. Oferując nasze produkty własne -Line pokrywamy w pełni zakres zapotrzebowania na elementy mechanicznego i tekstylnego zabezpieczenia ładunku. Siedziba główna Wermelskirchen 2

3 SPIS TREŚCI WSTĘP 4-5 LISTWY ZABEZPIECZAJĄCE 6-25 SYSTEMY PROFILI ŁADUNKOWYCH PRZEGRODY BELKI TRANSPORT NAPOJÓW ZAŁADUNEK DWUPOZIOMOWY DRĄŻKI DO UBRAŃ PASY TRANSPORTOWE OSPRZĘT DO PASÓW TRANSPORTOWYCH ZESTAWY DO ZABEZPIECZANIA ŁADUNKU SIATKI ZABEZPIECZAJĄCE OSPRZĘT POMOCNICZY DLA ROLNICTWA ZAWIESIA UCHA I UCHWYTY DO MOCOWANIA LINY ŁAŃCUCHY NAPINACZE ZABEZPIECZANIE ŁADUNKU W PRZEMYŚLE SAMOCHODOWYM SKOROWIDZ NUMERÓW ARTYKUŁÓW OGÓLNE WARUNKI SPRZEDAŻY

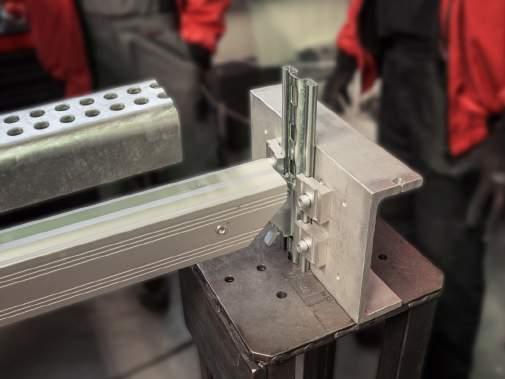

4 STANDARD JAKOŚCI Produkty do zabezpieczania ładunku winny podczas stosowania stawić czoła znacznym obciążeniom. Wszelkie produkty -Line podlegają regularnym badaniom możliwości obciążenia i jakości w firmowym laboratorium. Kontrola odbywa się według norm DIN zabezpieczenia ładunku. Wszelkie wartości kontrolne są uwidocznione na etykiecie produktu. WIEDZA Ważne jest nie tylko nabycie właściwych elementów zabezpieczających - jeszcze ważniejsze jest ich użycie w sposób zgodny z przepisami! Niewłaściwe użycie produktów do zabezpieczania ładunku może w poważnych przypadkach zagrażać życiu ludzi. Właściwy sposób użytkowania tych elementów prezentujemy na naszych seminariach. Nasz certyfikowany trener i doradca informuje w części teoretycznej o prawnych i technicznych podstawach zabezpieczenia ładunku. W części praktycznej demonstruje się poprawne użycie mechanicznych i tekstylnych elementów zabezpieczających. Prosimy o zarezerwowanie terminu. Wszelkie produkty, prezentowane w katalogu znajdą Państwo również w naszym sklepie internetowym: Oprócz seminariów udostępniamy państwo szereg filmów instruktażowych na naszym kanale YouTube - m. in. instrukcja skracania belek zaciskowych. 4

5 INDYWIDUALNOŚĆ Produkty standardowe -Line zawarte w tym katalogu pokrywają w znacznej mierze zapotrzebowania na mechaniczne i tekstylne elementy zabezpieczające ładunek. Gdyby Państwo na następnych stronach nie znaleźli produktu, odpowiadającego Państwa wyobrażeniom, prosimy o kontakt z nami. Nasz zespół zabezpieczenia ładunku przeanalizuje Państwa zapotrzebowanie. Skonfigurujemy i opracujemy produkt, osobiście dla Państwa. Kolor pasa, powłoka pasa, logo, specjalne długości belek rozporowych, nietypowe zakończenia, wielkości siatek lub szerokości ok - wiele rzeczy jest możliwych, zawsze znajdzie się rozwiązanie. Katalog produktów zabezpieczania ładunku 2017 Zastrzegamy sobie prawo zmian technicznych i prawa autorskie. Teksty i obrazy wewnątrz katalogu stanowią własność intelektualną Suer Nutzfahrzeugtechnik GmbH & Co. KG. Przedruk i powielanie - również w postaci wyciągów - oraz wykorzystanie poszczególnych tekstów i rysunków jest dozwolone wyłącznie po otrzymaniu od nas pisemnej zgody. Nie przejmujemy odpowiedzialności za dane techniczne, opisy, obrazy, rysunki i zalecenia dotyczące stosowania. Użytkownik nie może rościć sobie praw na podstawie treści katalogu. Użycie i wykorzystanie oferowanych elementów należy do odpowiedzialności użytkownika i znajduje się poza strefa naszych wpływów. Dostarczamy nasze produkty wyłącznie na podstawie ogólnych warunków handlowych, zamieszczonych na ostatnich stronach katalogu. Suer Nutzfahrzeugtechnik GmbH & Co KG styczeń

6 6 LISTWY ZABEZPIECZAJĄCE

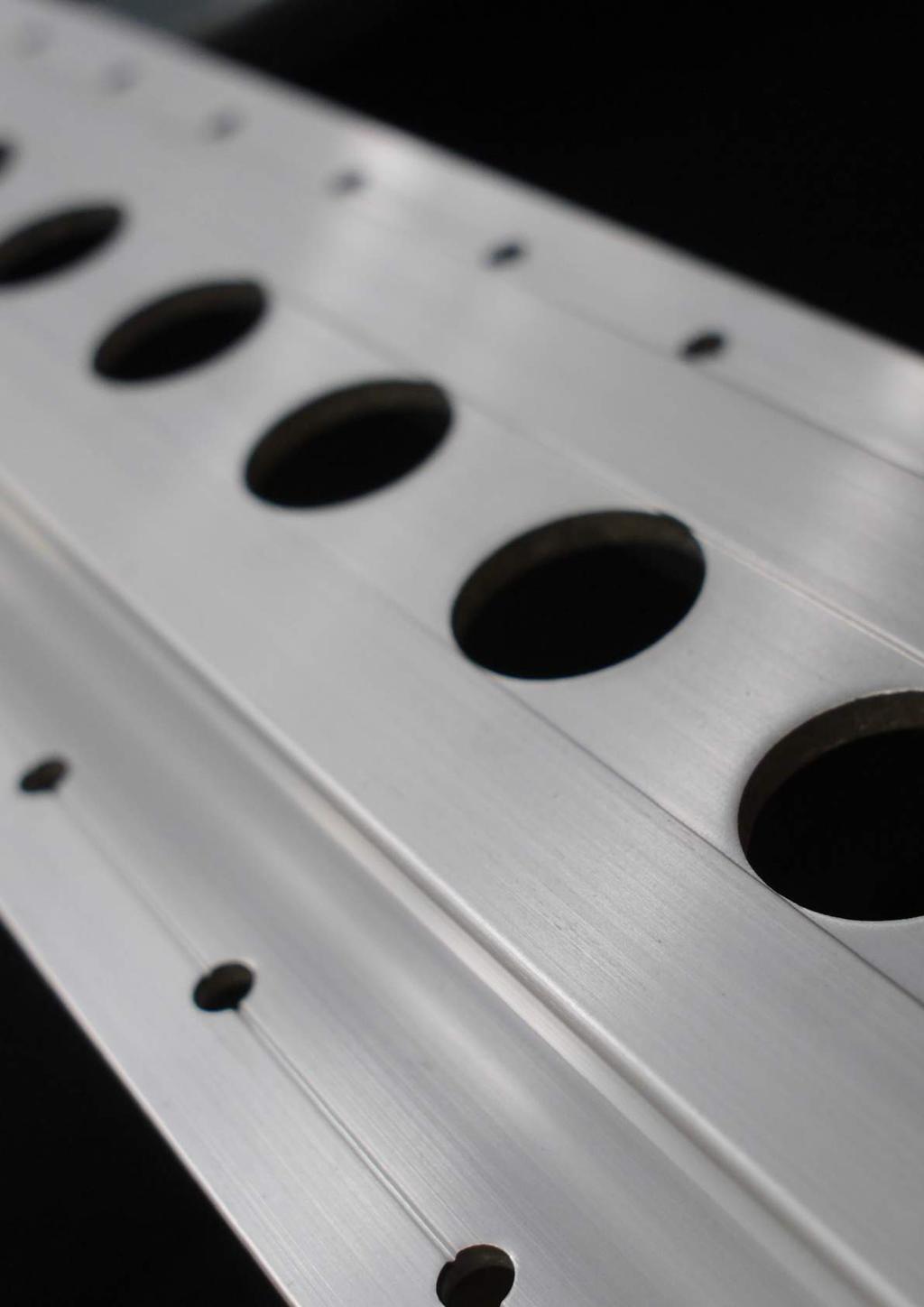

7 LISTWY ZABEZPIECZAJĄCE Z OTWORAMI OKRĄGŁYMI OSPRZĘT 8-10 ZABEZPIECZENIE ZBIORNIKÓW NA ROLKACH 11 LISTWY ZABEZPIECZAJĄCE KOMBI LISTWY OTWÓR - SZCZELINA OSPRZĘT LISTWY ZABEZPIECZAJĄCE Z OTWORAMI ZAMKOWYMI 16 LISTWY ZABEZPIECZAJĄCE PAŁECZKOWE LISTWY ZABEZPIECZAJĄCE - PROFIL AIRLINE OSPRZĘT KOŃCÓWKI TABELA KOMPATYBILNOŚCI

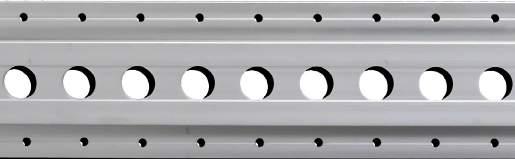

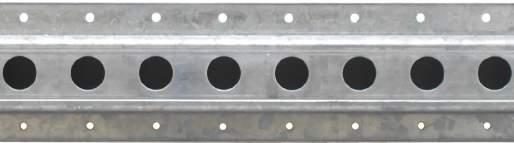

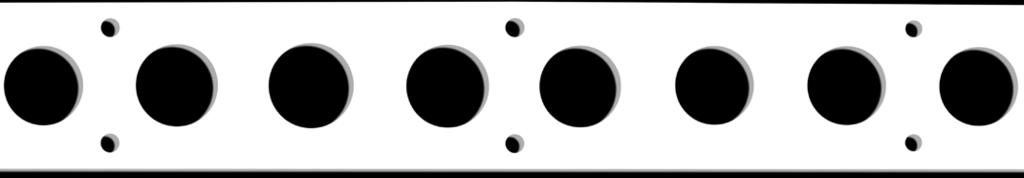

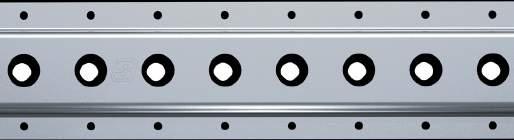

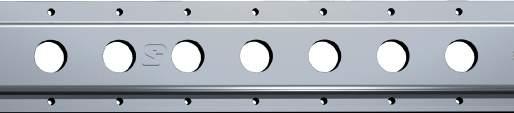

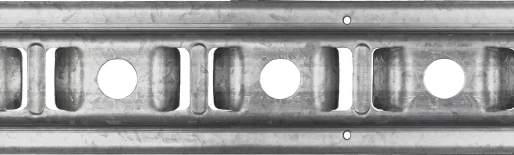

8 LISTWY ZABEZPIECZAJĄCE Z OTWORAMI OKRĄGŁYMI -Line Listwa zabezpieczająca z otworami okrągłymi 3004 Stal ocynkowana. Do montażu w podłodze. Kompatybilna z trzpieniami kombi Ø 19/24 mm. Wartości LC z końcówką Długość Grubość materiału Masa LC [dan] LC [dan] Ø otwór okrągły [mm] [mm] [kg] dla 45 dla 90 [mm] ,0 4, Line Listwa zabezpieczająca z otworami okrągłymi 3004-AL Aluminium anodowane. Do montażu w podłodze. Kompatybilna z trzpieniami kombi Ø 19/24 mm. Wartości LC z końcówką Długość Grubość materiału Masa LC [dan] LC [dan] Ø otwór okrągły [mm] [mm] [kg] dla 45 dla 90 [mm] ,0 1, Line Listwa zabezpieczająca z otworami okrągłymi 1804 Stal ocynkowana. Do montażu poziomego i pionowego w ścianie i suficie. Kompatybilna z trzpieniami kombi Ø 19/24 mm. Wartości LC z końcówką Długość Grubość materiału Masa LC [dan] LC [dan] Ø otwór okrągły [mm] [mm] [kg] dla 45 dla 90 [mm] ,0 5, Line Listwa zabezpieczająca z otworami okrągłymi 1805 Stal ocynkowana. Do montażu poziomego i pionowego w ścianie, podłodze i suficie. Kompatybilne z trzpieniami kombi Ø 19/24 mm ( , ) oraz z trzpieniami kombi Ø 21 mm ( ). Wartości LC z końcówką 5007, dla / z końcówką d 41 36,5 11,5 Długość Grubość materiału t Masa LC [dan] LC [dan] Ø otwór okrągły d [mm] [mm] [kg] dla 45 dla 90 [mm] 54 66, ,0 3, ,0 4, ,0 3, ,5 t 8

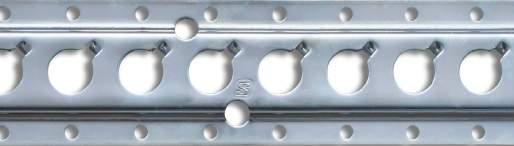

9 LISTWY ZABEZPIECZAJĄCE Z OTWORAMI OKRĄGŁYMI -Line Listwa zabezpieczająca z otworami okrągłymi 1806 Stal ocynkowana. Z zabezpieczeniem przed obrotem. Do montażu poziomego i pionowego w ścianie i suficie. Kompatybilna z trzpieniami kombi Ø 19/24 mm i drążkami na ubrania. Wartości LC z końcówką ,5 22, ,5 Długość Grubość materiału Masa LC [dan] LC [dan] Ø otwór okrągły [mm] [mm] [kg] dla 45 dla 90 [mm] ,5 4, ,1 2,5 -Line Listwa zabezpieczająca z otworami okrągłymi 3011 Stal ocynkowana. Do montażu w podłodze i suficie. Kompatybilna z trzpieniami kombi Ø 19/24 mm. Wartości LC z końcówką Długość Grubość materiału Masa LC [dan] LC [dan] Ø otwór okrągły [mm] [mm] [kg] dla 45 dla 90 [mm] ,0 7, , Line Listwa zabezpieczająca z otworami okrągłymi 3010-GS Stal ocynkowana, z wkładem z tworzywa sztucznego. Do montażu w podłodze. Kompatybilna z trzpieniami kombi Ø 19/24 mm i belkami zabezpieczającymi napoje. Wartości LC z końcówką Długość Grubość materiału Masa LC [dan] LC [dan] Ø otwór okrągły [mm] [mm] [kg] dla 45 dla 90 [mm] 32, ,0 23, , Jaka jest wytrzymałość listew zabezpieczających? Dla większości listew zabezpieczających -Line możemy przedstawić Państwu wartość BLC dla listew zabezpieczających. Wartości te podane są dla kąta 45 i 90, mierzonego od głównych osi listwy. Wartości znajdują się w opisie określonych produktów

10 LISTWY ZABEZPIECZAJĄCE Z OTWORAMI OKRĄGŁYMI OSPRZĘT -Line Prowadnica 3010-GS Stal ocynkowana. Do montażu w suficie. Można stosować ze stalową zasuwą lub belką zabezpieczającą napoje. Długość Grubość materiału Masa LC [dan] LC [dan] Ø otwór okrągły [mm] [mm] [kg] dla 45 dla 90 [mm] , ,0 14, ,6 24,5 70,5 6,6 3 -Line Prowadnica 5000-AL Aluminium anodowane. Do poziomego montażu naściennego. Można stosować z trzpieniami kombi Ø 19/24 mm. W połączeniu z zaciskiem do zabezpieczenia zbiorników na kółkach itp. Wartości LC z końcówką Długość Grubość materiału Masa LC [dan] LC [dan] Ø otwór okrągły [mm] [mm] [kg] dla 45 dla 90 [mm] , ,8 7, ,3 94,4 27,8 5 2,8 Końcówka do listew zabezpieczających Tworzywo sztuczne szare, masa 0,05 kg. Do listew zabezpieczających z otworami okrągłymi Typ 1804, 1805 i

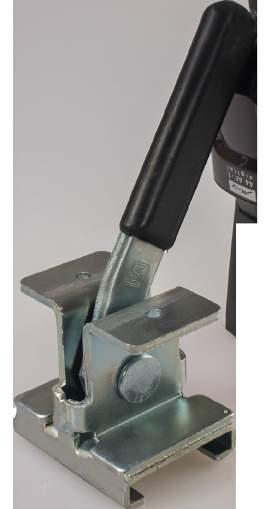

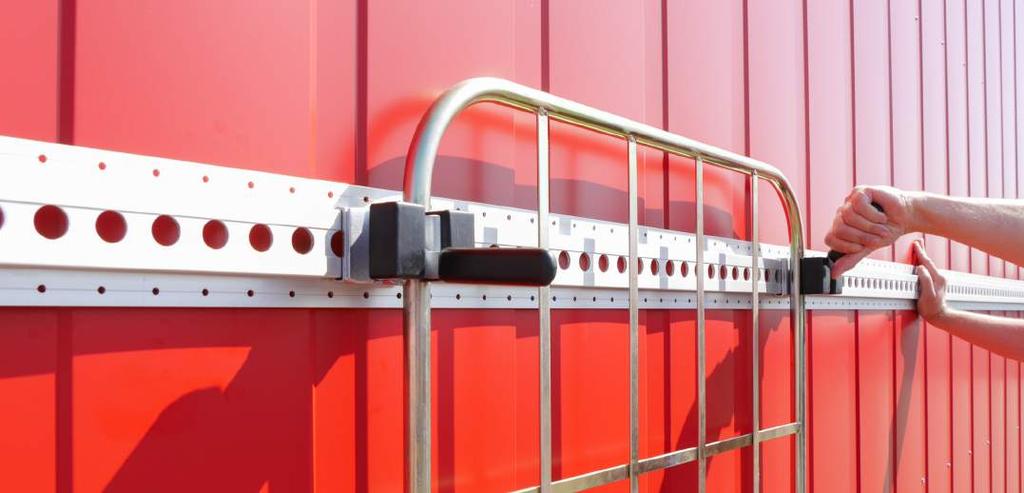

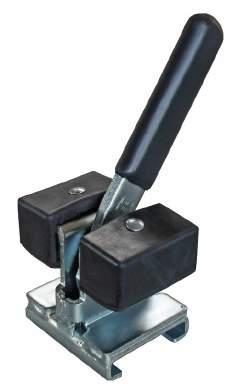

11 ZABEZPIECZENIE ZBIORNIKÓW NA KÓŁKACH Zakres zacisku 35 mm Zakres zacisku 25 mm Zakres zacisku 45 mm / Line Zestaw do zabezpieczenia zbiorników na kółkach Stal, siła blokowania 800 kg, pasuje do zakresów zacisku 25 mm, 35 mm i 45 mm. Można stosować z prowadnicą 5000-AL ( )

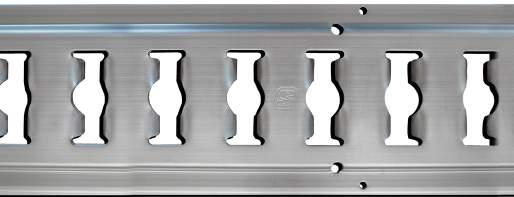

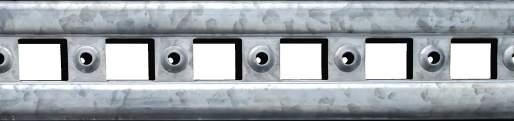

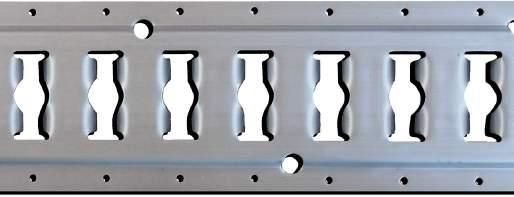

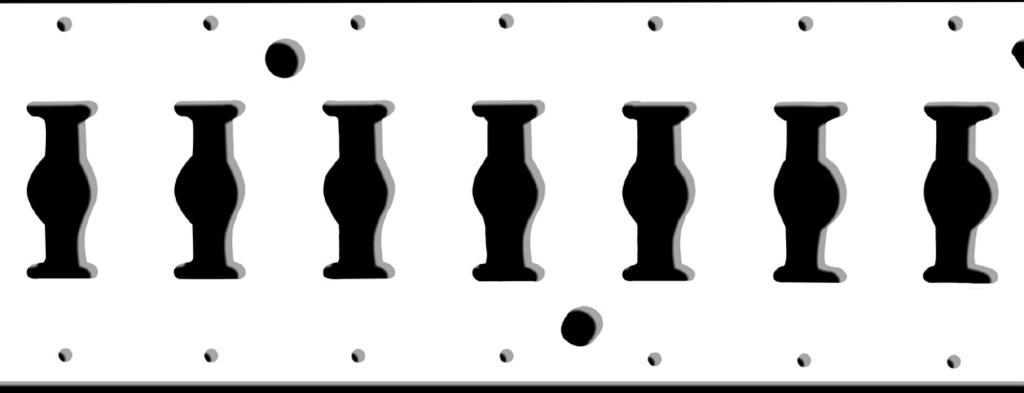

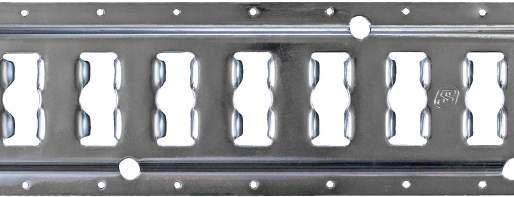

12 LISTWY ZABEZPIECZAJĄCE KOMBI -Line Listwa zabezpieczająca kombi 2010 Stal ocynkowana. Do pionowego montażu na ścianie. Można stosować z trzpieniami kombi Ø 19/24 mm i wszelkimi, dostępnymi końcówkami listew zabezpieczających kombi. Wartości LC z końcówką ,5 2,5 25 Długość Grubość materiału Masa LC [dan] LC [dan] [mm] [mm] [kg] dla 45 dla ,5 5, , ,6 5 -Line Listwa zabezpieczająca kombi 3009 Stal ocynkowana/stal ocynkowana ogniowo. Do poziomego montażu naściennego. Można stosować z trzpieniami kombi Ø 19/24 mm i wszelkimi, dostępnymi końcówkami listew zabezpieczających kombi. Wartości LC z końcówką 585. Długość Grubość materiału Masa LC [dan] LC [dan] Materiał [mm] [mm] [kg] dla 45 dla ,5 7, ocynk ,0 8, ocynk ,5 7, ocynk ogniowy ,5 13, ocynk ogniowy 13, , , ,9 114, , Ø25 t -Line Listwa zabezpieczająca kombi 3009-AL Aluminium anodowane. Do poziomego montażu naściennego. Można stosować z trzpieniami kombi Ø 19/24 mm i wszelkimi, dostępnymi końcówkami listew zabezpieczających kombi. Wartości LC z końcówką 585. Długość Grubość materiału Masa LC [dan] LC [dan] [mm] [mm] [kg] dla 45 dla ,0 2, ,5 50, , ,9 114, , Ø25 t 12

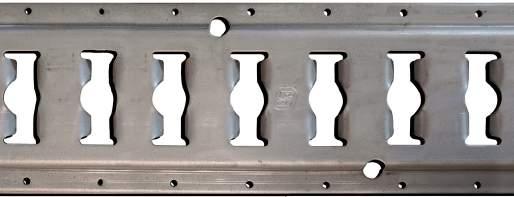

13 LISTWY ZABEZPIECZAJĄCE KOMBI -Line Listwa zabezpieczająca kombi 3009-VK Stal wstępnie ocynkowana, z krawędzią do klejenia. Do poziomego montażu naściennego. Można stosować z trzpieniami kombi Ø 19/24 mm i wszelkimi, dostępnymi końcówkami listew zabezpieczających kombi. Wartości LC z końcówką 585. Długość Grubość materiału Masa LC [dan] LC [dan] [mm] [mm] [kg] dla 45 dla , ,5 13, ,8 14 3, ,7 114, ,5 101, Ø25 2,5 -Line Listwa zabezpieczająca kombi 3009-VK Stal szlachetna polerowana, z krawędzią do klejenia. Do poziomego montażu naściennego. Można stosować z trzpieniami kombi Ø 19/24 mm i wszelkimi, dostępnymi końcówkami listew zabezpieczających kombi. Wartości LC z końcówką 585. Długość Grubość materiału Masa LC [dan] LC [dan] [mm] [mm] [kg] dla 45 dla 90 50, ,3 3,5 11, ,0 11, ,7 114, , ,2 Ø25 2 -Line Listwa zabezpieczająca kombi 3009-VK Aluminium, z krawędzią do klejenia. Do poziomego montażu naściennego. Można stosować z trzpieniami kombi Ø 19/24 mm i wszelkimi, dostępnymi końcówkami listew zabezpieczających kombi. Wartości LC z końcówką 585. Długość Grubość materiału Masa LC [dan] LC [dan] [mm] [mm] [kg] dla 45 dla , ,0 5, , ,3 3,5 13, , ,7 114,5 Ø Do klejenia wszystkich listew zabezpieczających kombi 3009-VK zalecamy przykładowo Körapop 235. Ten produkt oraz inne artykuły chemiczne znajdą Państwo w naszym katalogu, rozdział "Montaż" oraz pod adresem w kategorii "Montaż i zestawy montażowe". 13

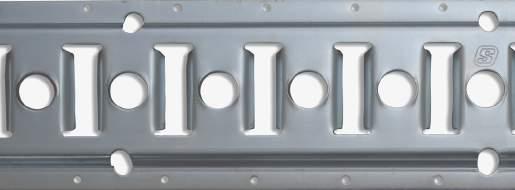

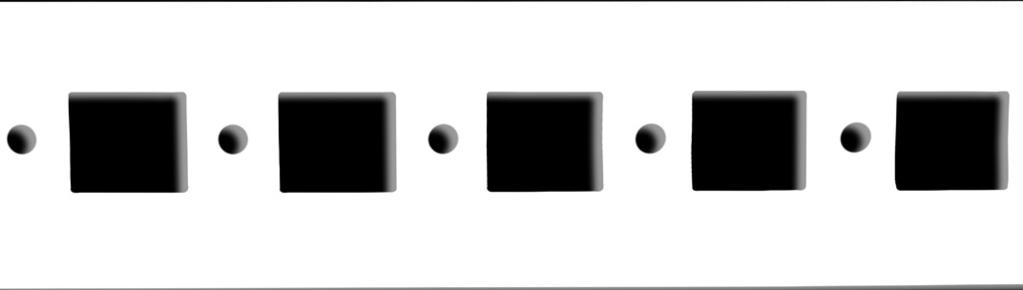

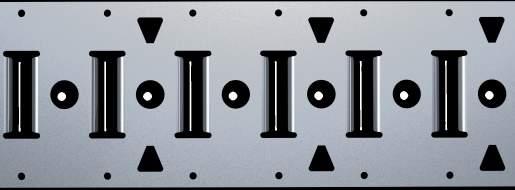

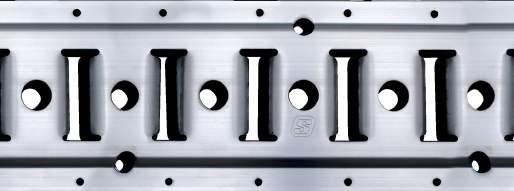

14 LISTWY ZABEZPIECZAJĄCE Z OTWORAMI SZCZELINOWYMI -Line Listwa zabezpieczająca kombi 3009-FL Stal szlachetna/stal ocynkowana. Do poziomego montażu naściennego. Można stosować z trzpieniami kombi Ø 19/24 mm i wszelkimi, dostępnymi końcówkami listew zabezpieczających kombi. Wartości LC z końcówką 585. Długość Grubość materiału Masa LC [dan] LC [dan] Materiał [mm] [mm] [kg] dla 45 dla ,0 4, stal szlachetna 14 50, ,5 5, stal ocynkowana Ø25 25,8 t 101,6 -Line Listwa zabezpieczająca szczelina - otwór 3008 Stal ocynkowana. Do poziomego montażu naściennego. Można stosować z trzpieniami kombi Ø 19/24 mm i wszelkimi, dostępnymi końcówkami listew zabezpieczających kombi. Wartości LC z końcówką 585. Długość Grubość materiału Masa LC [dan] LC [dan] Ø otwór okrągły d [mm] [mm] [kg] dla 45 dla 90 [mm] ,5 6, ,0 8, d ,5 61, , ,5 25,8 t -Line Listwa zabezpieczająca szczelina - otwór 3008-AL Aluminium. Do poziomego montażu naściennego. Można stosować z trzpieniami kombi Ø 19/24 mm i wszelkimi, dostępnymi końcówkami listew zabezpieczających kombi. Wartości LC z końcówką 585. Długość Grubość materiału Masa LC [dan] LC [dan] Ø otwór okrągły d [mm] [mm] [kg] dla 45 dla 90 [mm] ,0 2, d ,5 61, , ,5 25,8 t 14

15 LISTWY ZABEZPIECZAJĄCE Z OTWORAMI SZCZELINOWYMI OSPRZĘT -Line Listwa zabezpieczająca szczelina - otwór 3008-FL Stal szlachetna. Do poziomego montażu naściennego. Można stosować z trzpieniami kombi Ø 19/24 mm i wszelkimi, dostępnymi końcówkami listew zabezpieczających kombi. Wartości LC z końcówką 585. Długość Grubość materiału Masa LC [dan] LC [dan] Ø otwór okrągły d [mm] [mm] [kg] dla 45 dla 90 [mm] 18 x 18 d ,0 4, , ,5 25,8 t Line Końcówka do listew zabezpieczających Tworzywo sztuczne, masa 0,09 kg. Do wszystkich listew zabezpieczających typu 3009 i Line Końcówka 585 do listew zabezpieczających kombi ,5 Stal, Ø wewn. pierścień 60 mm, obciążenie niszczące 2700 dan, masa 0,22 kg Ø7 7 Ø

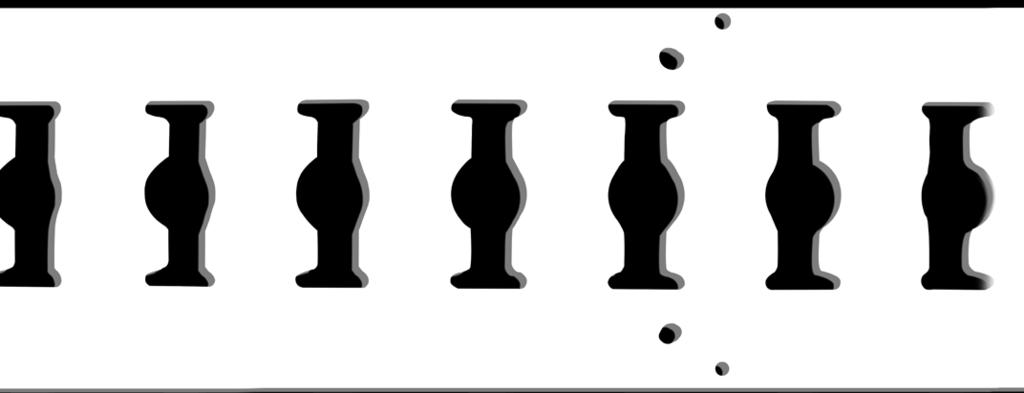

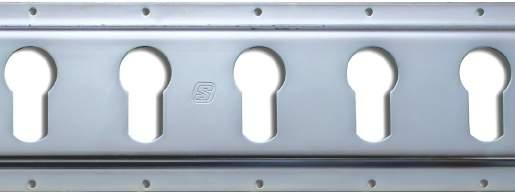

16 LISTWA ZABEZPIECZAJĄCA Z OTWORAMI ZAMKOWYMI -Line Listwa zabezpieczająca z otworami zamkowymi 1803-H Stal ocynkowana. Do poziomego montażu naściennego. Można stosować z trzpieniami Ø 33 mm, drążkami na ubrania ze stalową końcówką oraz wszelkimi końcówkami listew zabezpieczających kombi. Wartości LC z końcówką 585. Długość Grubość materiału Masa LC [dan] LC [dan] [mm] [mm] [kg] dla 45 dla ,0 6, ,

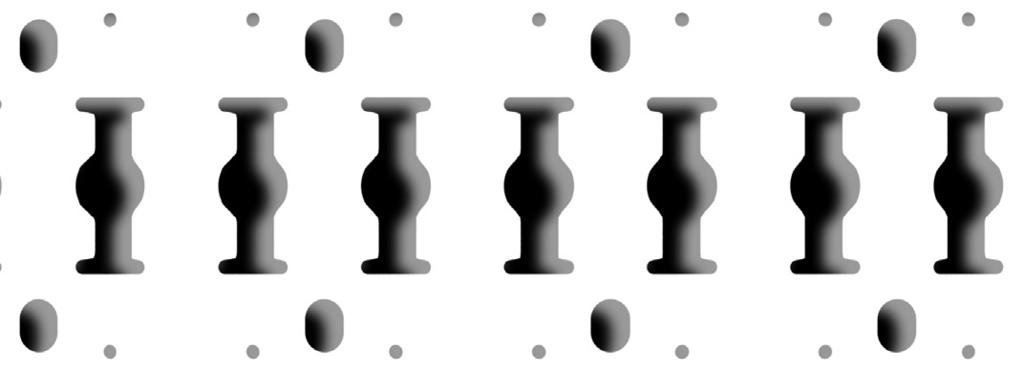

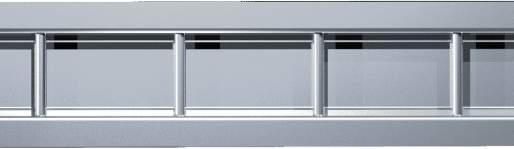

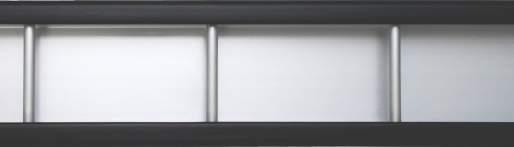

17 LISTWY ZABEZPIECZAJĄCE PAŁECZKOWE -Line Listwa zabezpieczająca pałeczkowa 3114-AL Aluminium anodowane, bez osłony gumowej, ze szczeliną na klej. Do poziomego montażu naściennego. Można stosować z trzpieniami kombi Ø 19/24 mm ze szczeliną 9 mm, wszystkimi pasami tkaninowymi do 35 mm i końcówką napinającą do listew pałeczkowych. Wartości LC z końcówką Nadaje się do skrzyń chłodniczych. 7, Długość Grubość materiału Masa LC [dan] LC [dan] [mm] [mm] [kg] dla 45 dla , Line Listwa zabezpieczająca pałeczkowa 3115-AL ,8 Aluminium anodowane, z osłoną gumową, ze szczeliną na klej. Do poziomego montażu naściennego. Można stosować z trzpieniami kombi Ø 19/24 mm ze szczeliną 9 mm, wszystkimi pasami tkaninowymi do 35 mm i końcówką napinającą do listew pałeczkowych. Wartości LC z końcówką Długość Grubość materiału Masa LC [dan] LC [dan] [mm] [mm] [kg] dla 45 dla 90 65, , , ,5 -Line Listwa zabezpieczająca pałeczkowa 3117-AL Aluminium anodowane, z osłoną gumową, ze szczeliną na klej. Do poziomego montażu naściennego. Można stosować z trzpieniami kombi Ø 19/24 mm ze szczeliną 9 mm, wszystkimi pasami tkaninowymi do 50 mm i końcówką napinającą do listew pałeczkowych. Wartości LC z końcówką Długość Grubość materiału Masa LC [dan] LC [dan] [mm] [mm] [kg] dla 45 dla , ,2 Ø 7,5 -Line Listwa zabezpieczająca pałeczkowa 3116-AL Aluminium anodowane. Do poziomego montażu naściennego. Można stosować z wszelkimi dostępnymi typami pasów do 50 mm. Wartości LC z tkaniną poliestrową 50 mm Długość Grubość materiału Masa LC [dan] LC [dan] [mm] [mm] [kg] dla 45 dla ,5 7, , ,5 17

18 LISTWY ZABEZPIECZAJĄCE Z OTWORAMI PAŁECZKOWYMI OSPRZĘT -Line Listwa zabezpieczająca z otworami okrągłymi z możliwością wiązania 3100-VK Stal wstępnie ocynkowana, z krawędzią do klejenia. Do poziomego montażu naściennego. Można stosować z trzpieniami kombi Ø 19/24 mm, wszystkimi pasami tkaninowymi do 35 mm. Wartości LC z tkaniną poliestrową 35 mm ,5 Długość Grubość materiału Masa LC [dan] LC [dan] Ø otwór okrągły [mm] [mm] [kg] dla 45 dla 90 [mm] ,5 7, , ,5 Ø22 Ø5 2,5 -Line Końcówka do listew zabezpieczających pałeczkowych Tworzywo sztuczne czarne, masa 0,013 kg. Do listwy zabezpieczającej pałeczkowej 3115-AL ,5 25,5 40,2 3 22, ,

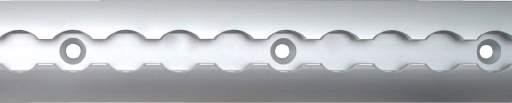

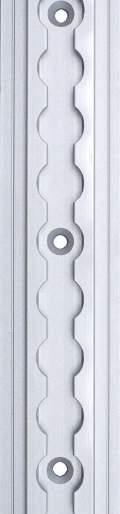

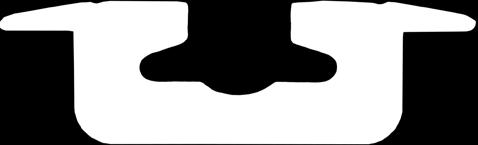

19 LISTWY ZABEZPIECZAJĄCE - PROFIL AIRLINE -Line Listwa zabezpieczająca profil Airline ,4 12 Stal surowa. Do montażu w podłodze i suficie. Można stosować z trzpieniami kombi Ø 19/24 mm i wszelkimi, dostępnymi końcówkami Airline. Wartości LC z końcówką Długość Grubość materiału Masa LC [dan] LC [dan] [mm] [mm] [kg] dla 45 dla , Line Listwa zabezpieczająca profil Airline 4002-AL 101,6 25,4 20 9,6 34 Aluminium anodowane. Do montażu poziomego i pionowego w ścianie i suficie. Z pogłębieniami do zamocowania. Można stosować z trzpieniami kombi Ø 19/24 mm i wszelkimi, dostępnymi końcówkami Airline i przegubowymi belkami ładunkowymi Wartości LC z końcówką ,2 Długość Grubość materiału Masa LC [dan] LC [dan] [mm] [mm] [kg] dla 45 dla , , Line Listwa zabezpieczająca profil Airline 4002-AL 25,4 20 9,6 34 Aluminium anodowane. Do montażu poziomego i pionowego w ścianie i suficie. Bez pogłębień. Kompatybilna z trzpieniami kombi Ø 19/24 mm, wszelkimi, dostępnymi końcówkami Airline i przegubowymi belkami ładunkowymi Wartości LC z końcówką 571. Długość Grubość materiału Masa LC [dan] LC [dan] [mm] [mm] [kg] dla 45 dla , Line Listwa zabezpieczająca profil Airline 4001-AL 101,6 25,4 11,5 Aluminium anodowane, ze szczeliną na klej. Do montażu poziomego i pionowego w ścianie i suficie. Z pogłębieniami do zamocowania. Można stosować z trzpieniami kombi Ø 19/24 mm i wszelkimi, dostępnymi końcówkami Airline i przegubowymi belkami ładunkowymi Wartości LC z końcówką Długość Grubość materiału Masa LC [dan] LC [dan] [mm] [mm] [kg] dla 45 dla 90 6, , ,

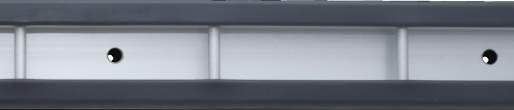

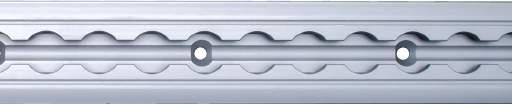

20 LISTWY ZABEZPIECZAJĄCE - PROFIL AIRLINE -Line Listwa zabezpieczająca profil Airline 4001-AL Aluminium anodowane, ze szczeliną na klej. Do montażu poziomego i pionowego w ścianie i suficie. Bez pogłębień. Kompatybilna z trzpieniami kombi Ø 19/24 mm, wszelkimi, dostępnymi końcówkami Airline i przegubowymi belkami ładunkowymi Wartości LC z końcówką 571. Długość Grubość materiału Masa LC [dan] LC [dan] [mm] [mm] [kg] dla 45 dla , , ,5 50 -Line Listwa zabezpieczająca profil Airline 4004-AL Aluminium anodowane. Do montażu w podłodze. Z pogłębieniami do zamocowania. Możliwe użycie z trzpieniami kombi Ø 19/24 mm i wszelkimi Airline końcówkami typu airline. Wartości LC z końcówką 571. Długość Grubość materiału Masa LC [dan] LC [dan] [mm] [mm] [kg] dla 45 dla ,6 25, , ,7 50 6,2 12 -Line Listwa zabezpieczająca profil Airline 4008-AL Aluminium anodowane. Do montażu poziomego i pionowego w ścianie, podłodze i suficie. Z pogłębieniami do zamocowania. Można stosować z trzpieniami kombi Ø 19/24 mm i wszelkimi, dostępnymi końcówkami Airline i przegubowymi belkami ładunkowymi Wartości LC z końcówką ,6 25,4 10 Długość Grubość materiału Masa LC [dan] LC [dan] [mm] [mm] [kg] dla 45 dla ,0 2, , Line Listwa zabezpieczająca profil Airline 4009-AL Aluminium anodowane, bez pogłębień. Do montażu poziomego i pionowego w ścianie, podłodze i suficie. Do użycia z trzpieniami kombi Ø 19/24 mm i wszelkimi, dostępnymi końcówkami Airline i przegubowymi belkami ładunkowymi Wartości LC z końcówką ,4 11 Długość Grubość materiału Masa LC [dan] LC [dan] Ø otwór okrągły [mm] [mm] [kg] dla 45 dla 90 [mm] , ,2 20

21 PUNKT MOCOWANIA AIRLINE OSPRZĘT LISTEW ZABEZPIECZAJĄCYCH AIRLINE Ø6,5 Ø Line Płytka punktu mocowania Airline Aluminium, z 2 pogłębieniami M5 do zamocowania. Zgodny z pojedynczym mocowaniem Airline 570 i 600. Wartości LC z końcówką ,8 11,3 20,5 Długość Grubość materiału Masa LC [dan] LC [dan] Ø ogółem [mm] [mm] [kg] dla 45 dla 90 [mm] , ,5 43,5 28,5 33,5 10 -Line Końcówka do listew zabezpieczających Airline 7, Tworzywo sztuczne szare, masa 0,02 kg. Końcówka listwy zabezpieczającej pałeczkowej 4002-AL ,3 11,5 34 -Line Końcówka do listew zabezpieczających Airline 50 5,5 Tworzywo sztuczne szare, masa 0,02 kg. Końcówka listwy zabezpieczającej pałeczkowej 4001-AL ,4 32,5 12,7 7,6 -Line Listwa maskująca do listew zabezpieczających Airline Tworzywo sztuczne czarne, długość 3 m, masa 0,33 kg

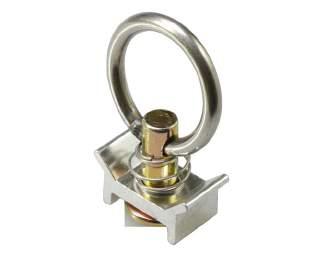

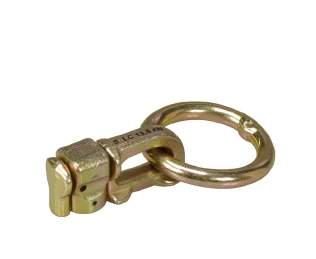

22 MOCOWANIA DO LISTEW AIRLINE -Line Pojedyncze mocowanie Airline 570 Aluminium, Ø wewn. pierścień 30 mm, obciążenie niszczące 1800 dan, masa 0,05 kg Line Pojedyncze mocowanie Airline 600 Tworzywo sztuczne, uchwyt trójkątny 29 mm, obciążenie niszczące 1000 dan, masa 0,04 kg Line Podwójne mocowanie Airline 571 Stal, Ø wewn. pierścień 42 mm, obciążenie niszczące 2700 dan, masa 0,16 kg Line Poczwórne mocowanie Airline 702 Stal, składane Ø wewn. pierścień 24 x 62 mm, obciążenie niszczące 5000 dan, masa 0,397 kg Line Poczwórne mocowanie Airline 579 Stal, sztywne Ø wewn. pierścień 15 x 57 mm, obciążenie niszczące 5000 dan, masa 0,25 kg

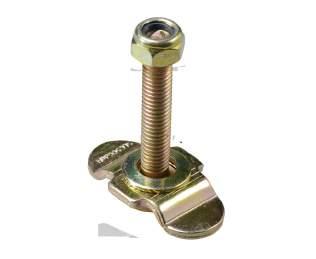

23 MOCOWANIA DO LISTEW AIRLINE -Line Trzpień gwintowany do listew Airline. Stal ocynkowana, ze śrubą M8 x 20, podkładką i samoblokującą nakrętką, obciążenie niszczące 1000 dan, masa 0,04 kg Line Trzpień gwintowany do listew Airline. Stal ocynkowana, ze śrubą M8 x 45, podkładką i samoblokującą nakrętką, obciążenie niszczące 1000 dan, masa 0,05 kg Line Nakrętka w kształcie gwiazdy do trzpienia gwintowanego Tworzywo sztuczne, Ø 40 mm, gwint M8 z otworem przelotowym. Do stosowania wraz z trzpieniem gwintowanym lub Masa 0,017 kg Line Płytka gwintowana do listew Airline. Stal ocynkowana, 2 otwory M8. Do mocowania rożnych elementów osprzętu pojazdu. Bez śrub. Masa 0,03 kg

24 TABELA KOMPATYBILNOŚCI Tabela końcówek pasów zabezpieczających, pasujące do listew Hak trójkątny podwójny 2503 Trzpień gwintowany Trzpień gwintowany Pojedyncze mocowanie Airline 570 Pojedyncze mocowanie Airline 600 Podwójne mocowanie Airline 571 Poczwórne ocowanie Airline 579 Płytka gwintowana Listwy zabezpieczające Airline/ Płytka punktu mocowania Airline* Hak płaski 2504 z zabezpiecze- -niem Otwór szczelinowy Listwy zabezpieczające Listwy zabezpieczające kombi Listwy zabezpieczające kombi końcówka 5001 Listwy zabezpieczające kombi końcówka 585 Hak S 2501 Szerokość taśmy 25 mm Szerokość taśmy 35 mm Szerokość taśmy 50 mm ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü * ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü Z otworami zamkowymi Listwy zabezpieczające ü ü Listwy zabezpieczające pałeczkowe ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü 24

25 TABELA KOMPATYBILNOŚCI Tabela wartości LC (maksymalna, dopuszczalna nośność) listew zabezpieczających w przypadku obciążenia przez pasy zabezpieczające Listwy zabezpieczające Airline Otwór szczelinowy Listwy zabezpieczające Listwy zabezpieczające kombi Pas zabezpieczający z podwójnym mocowaniem Airline 570 LC [dan] przy 90 LC [dan] przy Tkanina poliestrowa 50 mm/35 mm LC [dan] przy 90 LC [dan] przy 45 Pas zabezpieczający z hakiem płaskim 2504 z zabezpieczeniem LC [dan] przy 90 LC [dan] przy 45 Pas zabezpieczający z końcówką listwy kombi 585 LC [dan] przy 90 LC [dan] przy Z otworami zamkowymi Listwy zabezpieczające Listwy zabezpieczające pałeczkowe

26 26 PROFILE WSUWANE

27 DESKA ZABEZPIECZAJĄCAKOMBI 28 PROFIL ŚRODKOWY AIRLINE 29 PROFILE WSUWANE 30 PROFILE WSUWANE OSPRZĘT 31 PROFILE NASUWANE 32 LISTWY DO DOSUWANIA PALET 33 OSŁONA PRZECIWUDERZENIOWA TABELA KOMPATYBILNOŚCI 35 27

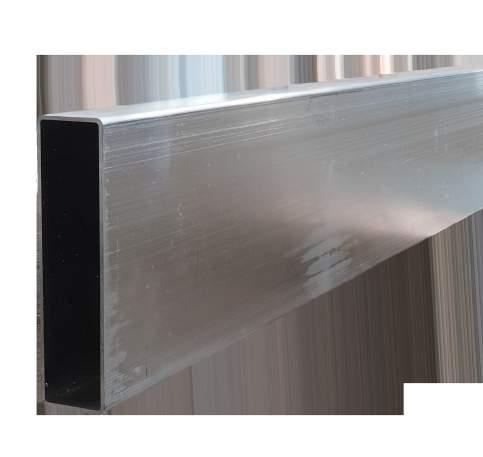

28 DESKA WSUWANA KOMBI 15 50, Line Deska wsuwana kombi 6000 Stal ocynkowana. Możliwe użycie z trzpieniami kombi Ø 19/24 mm i wszelkimi końcówkami listew zabezpieczających kombi. Wartości LC z końcówką 585. Długość Masa LC [dan] LC [dan] [mm] [kg] dla 45 dla , ,5 -Line Zakończenie deski wsuwanej Tworzywo sztuczne czerwone, masa 0,52 kg. Końcówka do wydłużenia deski wsuwanej kombi 6000 o 100 mm po każdej stronie

29 PROFIL ŚRODKOWY AIRLINE ,7 1,8 50 Profil środkowy 25 mm AlMgSi 0,5 F25. Ze zintegrowanym systemem Airline. Szerokość [mm] Masa [kg/m] , mm zakończenie górne AlMgSi 0,5 F25. Pasuje do profilu środkowego 25 mm Szerokość [mm] Masa [kg/m] , mm zakończenie dolne AlMgSi 0,5 F25. Pasuje do profilu środkowego 25 mm Szerokość [mm] Masa [kg/m] ,329 29

30 PROFILE WSUWANE , ,2 2,5 Profile wsuwane 25 mm AlMgSi 0,5 F25. 1,5 1,8 Szerokość Masa Rysunek [mm] [kg/m] , , , Do profili und pasują zakończenia i do wsuwania lub do nasuwania. 1,8 3 Profile wsuwane 30 mm AlMgSi 0,5 F Szerokość Masa Rysunek [mm] [kg/m] , , ,

31 OSPRZĘT DESKI WSUWANEJ ,5 100 Zakończenie z tworzywa sztucznego Do wsuwania, masa 0,05 kg. Zgodny z profilem i , ,8 100 Zakończenie PUR Do wsuwania, masa 0,03 kg. Zgodny z profilem i , ,5 97,5 102,5 Zakończenie z tworzywa sztucznego Do nasuwania, masa 0,06 kg. Zgodny z profilem i

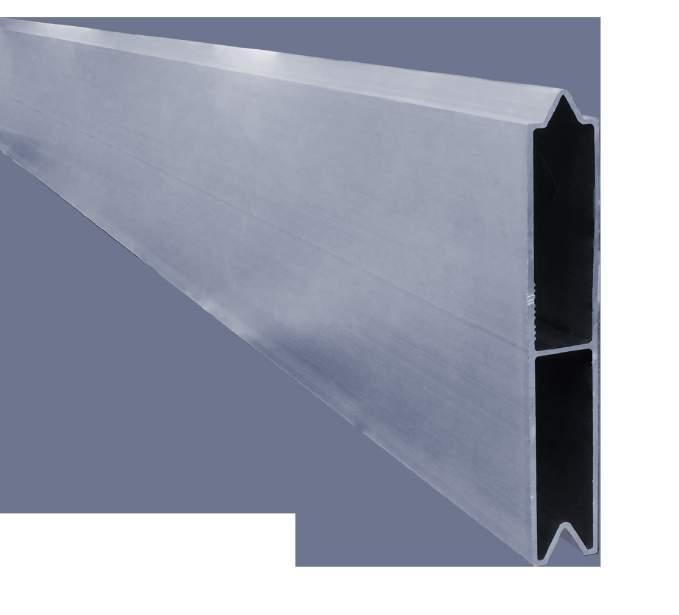

32 DESKI NASUWANE Deski nasuwane 25 mm AlMgSi 0,7 F27. System Airline do belek zabezpieczających Ø 19 mm lub pasów zabezpieczających z końcówką do mocowania przez owinięcie. Szerokość Masa Opis [mm] [kg/m] ,400 Szczelina z systemem Airline Dostępne na zamówienie ze szczeliną bez systemu Airline. 2, Deski nasuwane 25 mm AlMgSi 0,5 F25. Szerokość Masa [mm] [kg/m] ,889 1,7 32

33 LISTWY DO DOSUWANIA PALET OSŁONA PRZECIWUDERZENIOWA Listwy do dosuwania palet 25 mm 16,5 AlMgSi 0,7 F27. System Airline do belek zabezpieczających Ø 19 mm lub pasów zabezpieczających z końcówką do mocowania przez owinięcie. Masa [kg/m] Opis Listwy do dosuwania palet / są w powiązaniu z osłoną przeciwuderzeniową kombi jedynymi znanymi na rynku listwami, które służą do zabezpieczenia ładunku, a są montowane bez użycia narzędzi. Certyfikat według DIN EN i DIN EN Code XL ,5 7, ,734 bez systemu Airline ,640 z systemem Airline Osłona przeciwuderzeniowa kombi AlMgSi 0,5 F25. Z uchwytem do desek nasuwanych i , masa 1,7 kg/m

34 83 OSŁONA PRZECIWUDERZENIOWA Osłona przeciwuderzeniowa kombi AlMgSi 0,5 F25. Możliwe użycie w przypadku prawie wszystkich opcji zabudowy: W zabudowach z burtami, w których średnica zawiasów burt wynosi minimum 38 mm. W zabudowach z podłogowymi deskami stelażowymi/deskami V/listwami do dosuwania palet. Osłona przeciwuderzeniowa kombi z systemem Airline może służyć do mocowania pasów transportowych/komponentów zabezpieczania ładunku z mocowaniem Airline 570, 571 i 579. Masa [kg/m] Opis ,458 bez systemu Airline ,156 z systemem Airline Osłona przeciwuderzeniowa kombi AlMgSi 0,5 F25. Z komorami na śruby zamkowe M 10 zgodnie z normą DIN 603 i wpustem dla desek nasuwanych , listwy do dosuwania palet / lub kłonice środkowe CS-S dla osłon przeciwuderzeniowych kombi

35 TABELA KOMPATYBILNOŚCI Tabela desek aluminiowych z systemem Airline, dostosowanych do belek zabezpieczających ładunek oraz końcówek pasów zabezpieczających Belka zabezpieczającą ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü Belka załadunkowa z systemem Airline ü ü ü ü ü ü ü ü ü ü ü ü Mocowanie Airline ü ü ü ü ü ü ü ü ü ü ü ü Deski , i mogą być użyte w kombinacji z pasami zabezpieczającymi z końcówką do mocowania przez owinięcie. 35

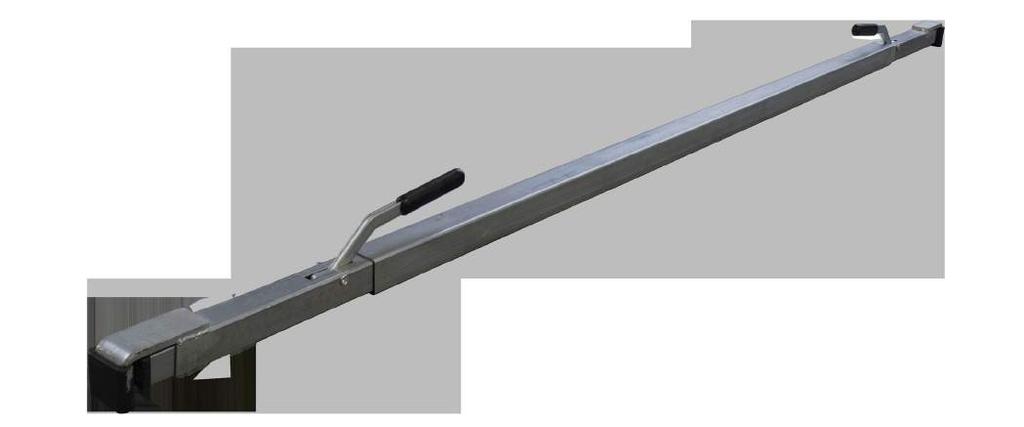

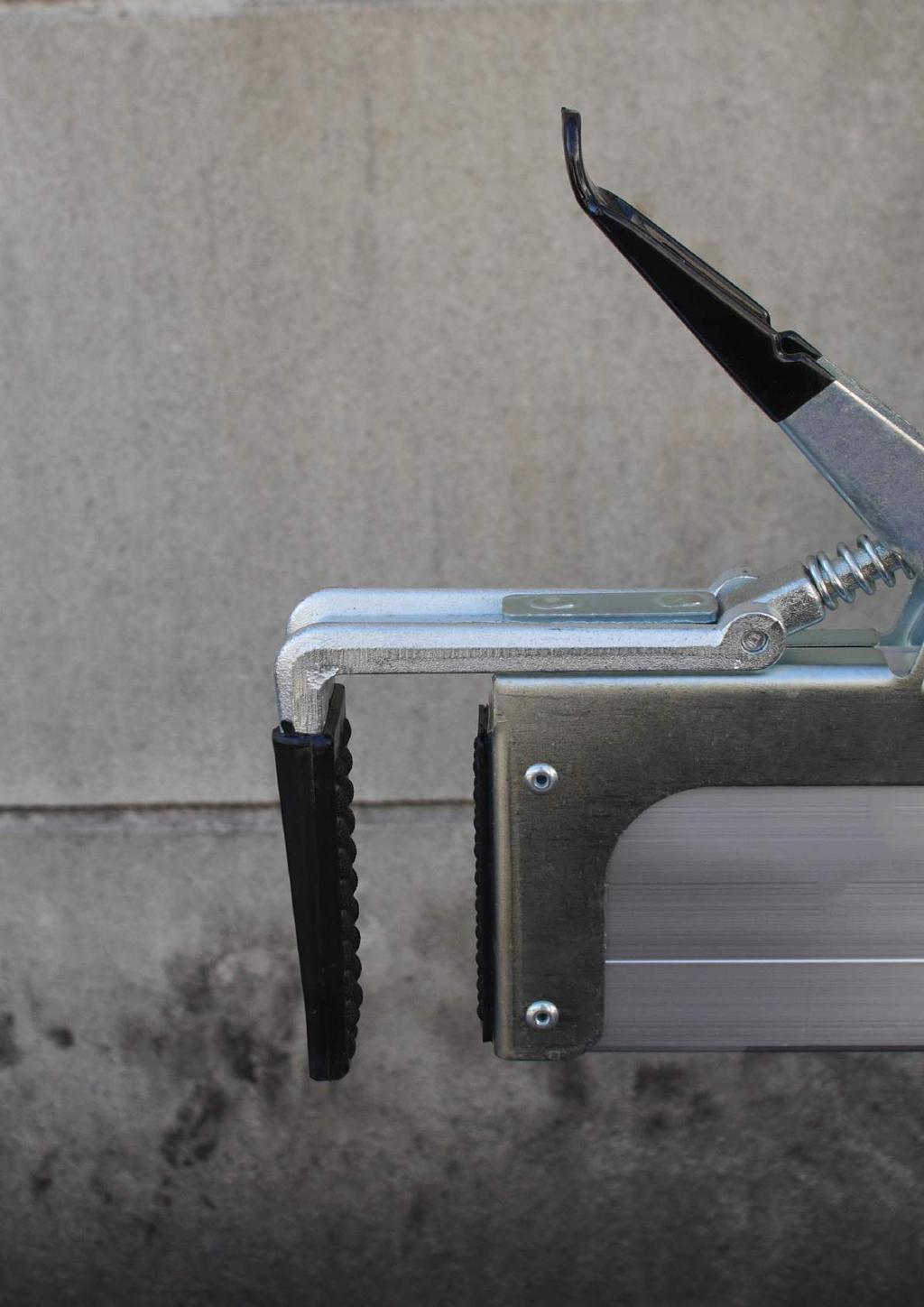

36 BELKI ZABEZPIECZAJĄCE ŁADUNEK 36

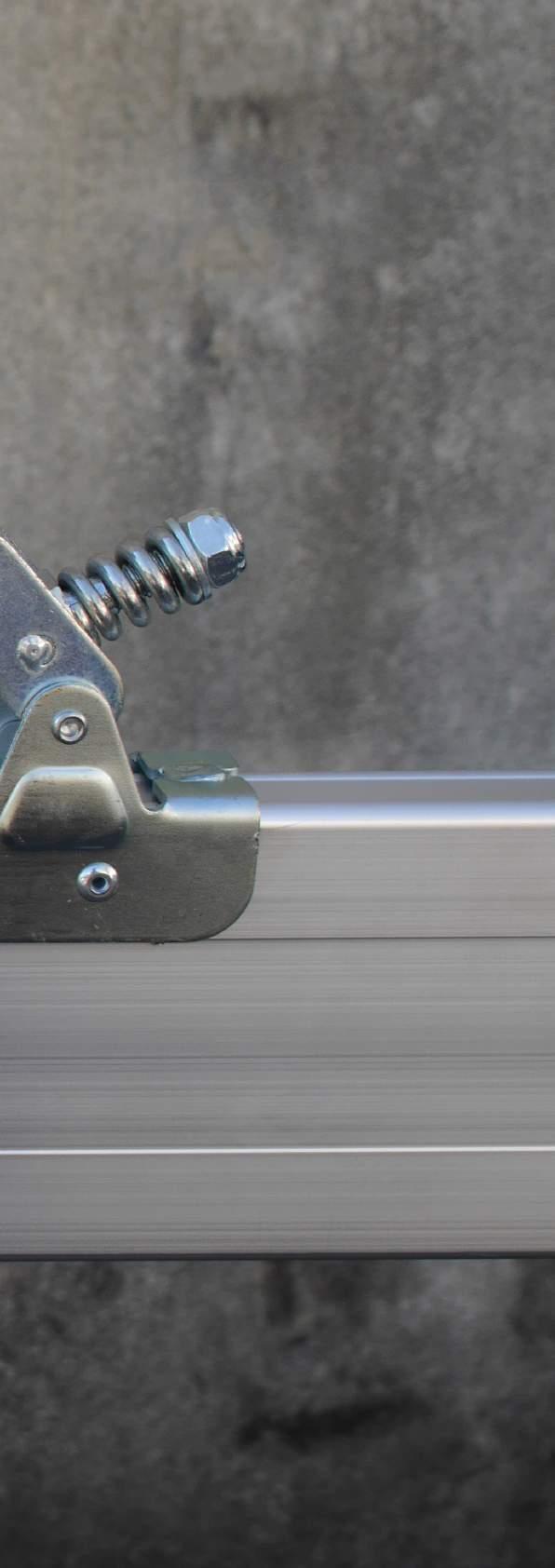

37 PRZEGRODYMIĘDZYBURTOWE 38 PRZEGRODY MIĘDZYBURTOWE OSPRZĘT 39 DRĄŻKI ROZPOROWE Z ALUMINIUM 40 DRĄŻKI ROZPOROWE ZE STALI 41 DRĄŻKI ROZPOROWE OSPRZĘT 41 37

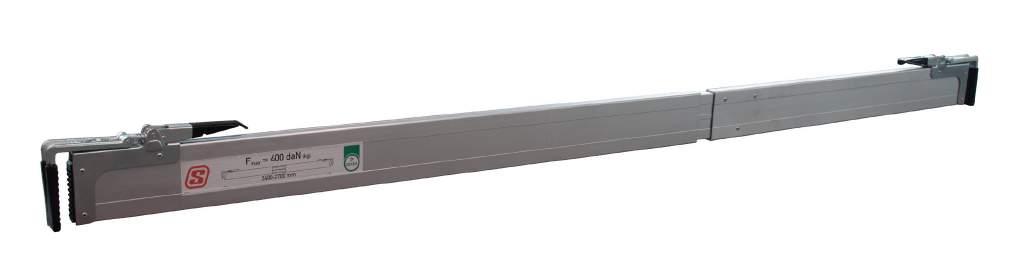

38 PRZEGRODYMIĘDZYBURTOWE -Line Przegroda międzyburtowa rozsuwana z zakończeniem stalowym Aluminium, z zabezpieczeniem przeciwślizgowym w zakresie blokowania od wewnątrz i zewnątrz. Certyfikat DEKRA. Możliwość skrócenia do długości całkowitej 1400 mm Label Maks. obciążenie [dan] Zakres zacisku [mm] Masa [kg] Zakres stosowania [mm] , Line Przegroda międzyburtowa rozsuwana Stal ocynkowana, z zabezpieczeniem przeciwślizgowym w zakresie blokowania od wewnątrz i zewnątrz. Możliwość skrócenia do długości całkowitej 1100 mm Średnica rury [mm] Zakres zacisku [mm] Masa [kg] Zakres stosowania [mm] 40 x ,

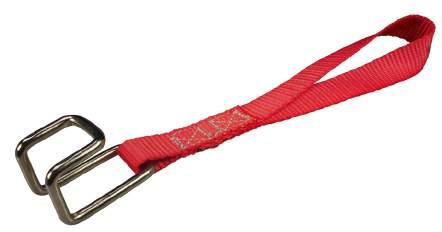

39 PRZEGRODYMIĘDZYBURTOWE OSPRZĘT -Line Zakończenie przegrody międzyburtowej Stal ocynkowana. Możliwe użycie z deskami 125 x 30 mm. Maks. obciążenie Zakres zacisku Masa [dan] [mm] [kg] ,7 -Line Zabezpieczenie przeciwślizgowe Do zakończenia przegrody międzyburtowej Masa 0,02 kg Line Pętla zabezpieczająca z hakiem Do mocowania/przechowywania przegród międzyburtowych przy burtach bocznych lub deskach stelażowych. Szerokość taśmy Dugość Masa [mm] [mm] [kg] ca ,09 39

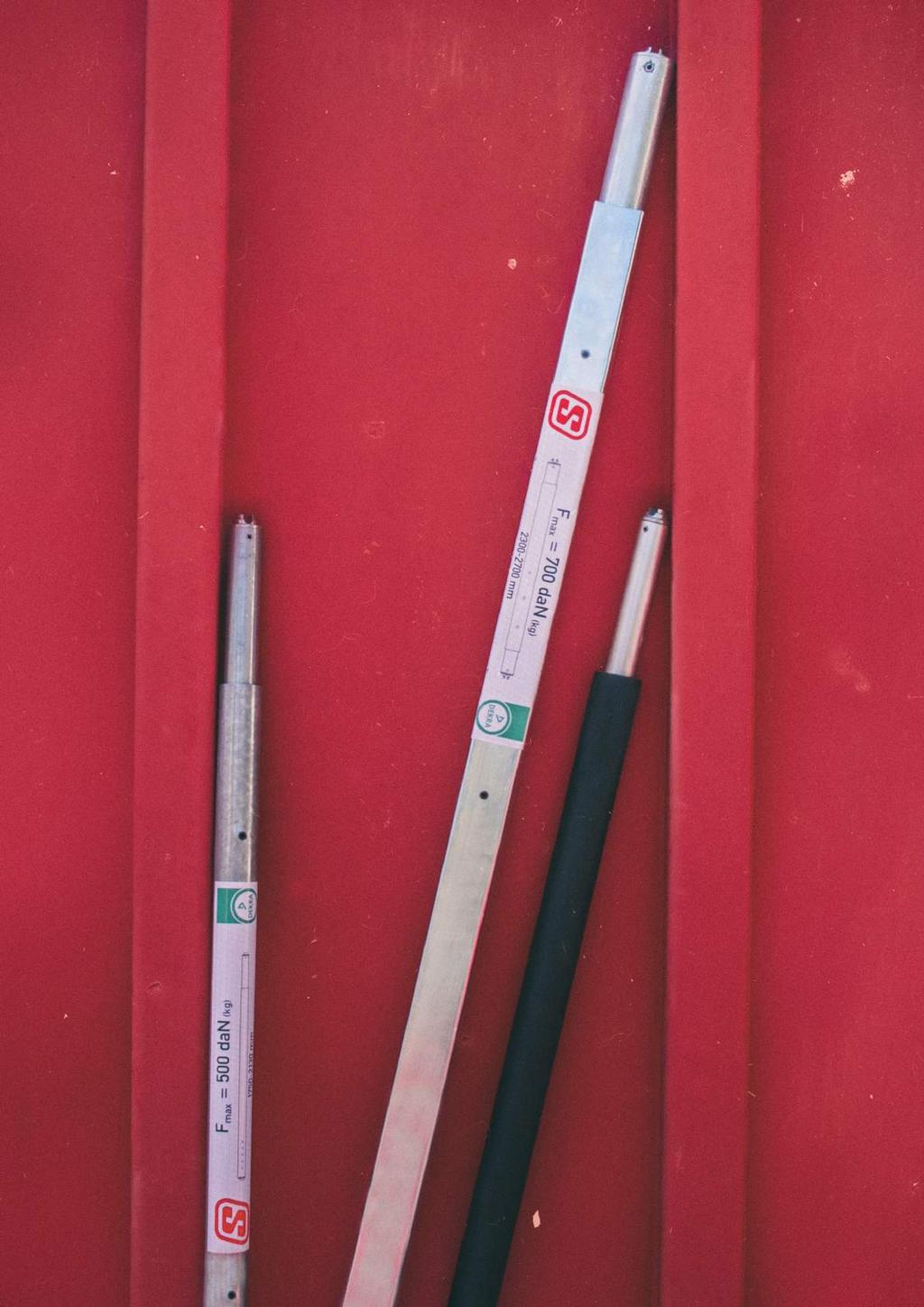

40 DRĄŻKI ROZPOROWE Z ALUMINIUM -Line Drążki rozporowe z aluminium Fmax Klemmkraft = 130 dan (kg)/ Fmax Sperrkraft = 200 dan (kg) mm Label - Przykład Ze sprężyną, po obu stronach gumowa stopa antypoślizgowa. Certyfikat DEKRA. Możliwość skrócenia do długości całkowitej 1100 mm Ø rury [mm] Siła zacisku [dan] Siła blokowania [dan] Masa [kg] Zakres stosowania [mm] ,0 3,8 4,2 4,5 4, Wersje specjalne Możliwe jest przezbrojenie przegród międzyburtowych na wersje teleskopowe, mocowane do rur lub obustronnie wyposażone w trzpienie kombi Ø 19/24 mm ze szczeliną, trzpienie 19 mm, trzpienie 24 mm lub trzpienie 24/33 mm. Ceny, minimalne ilości odbioru i terminy dostaw na zamówienie. 40

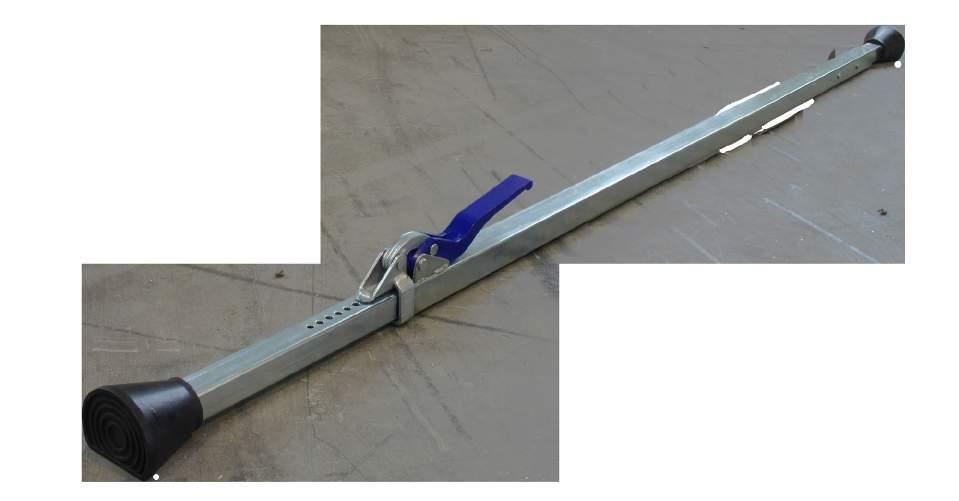

41 DRĄŻKI ROZPOROWE ZE STALI OSPRZĘT -Line Drążki rozporowe ze stali Ocynkowane, ze sprężyną, po obu stronach gumowa stopa antypoślizgowa. Rura czworokątna Siła zacisku Siła blokowania Masa Zakres stosowania [mm] [dan] [dan] [kg] [mm] x , Fmax Klemmkraft = 130 dan (kg) / Fmax Sperrkraft = 200 dan (kg) mm Label Line Stopka gumowa Czarna, pasuje do belek/przegród o średnicy 42 mm Line Stopka gumowa Czarna, pasuje do przegród stalowych

42 BELKI ZABEZPIECZAJĄCE 42

43 BELKI ZABEZPIECZAJĄCE OKRĄGŁE STAL 44 BELKI ZABEZPIECZAJĄCE OKRĄGŁE ALUMINIUM 45 BELKI ZABEZPIECZAJĄCE OKRĄGŁE BEZSTOPNIOWE 46 BELKI ZABEZPIECZAJĄCE CZWOROKĄTNE 47 ZAKOŃCZENIA GSP LIGHT SYSTEM 50 TABELA KOMPATYBILNOŚCI 51 43

44 BELKI ZABEZPIECZAJĄCE OKRĄGŁE ZE STALI -Line Belki zabezpieczające okrągłe Stal ocynkowana, nieruchoma, rura-ø 42 mm, sprężyna naciskowa, z trzpieniem kombi Ø 19/24 mm ze szczeliną 9 mm. Certyfikat DEKRA. Możliwość skrócenia do długości całkowitej 800 mm. Fmax = 500 dan (kg) mm Label - Przykład Siła blokowania [dan] Masa [kg] Zakres stosowania [mm] ,8 7, Wersja bez osłony gumowej z osłoną gumową -Line Belki zabezpieczające okrągłe Stal ocynkowana, nieruchoma, rura-ø 42 mm, sprężyna naciskowa, możliwość skracania, z trzpieniem kombi Ø 19/24 mm ze szczeliną 9 mm (strona rury nośnej jest swobodna). Możliwość skrócenia do długości całkowitej 800 mm Siła blokowania [dan] Masa [kg] Zakres stosowania [mm] ,1 10, Wersja bez osłony gumowej z osłoną gumową -Line Belki zabezpieczające okrągłe Stal ocynkowana, regulowana, rura-ø 42 mm, sprężyna naciskowa, z trzpieniem kombi Ø 19/24 mm ze szczeliną 9 mm. Certyfikat DEKRA. Możliwość skrócenia do długości całkowitej 800 mm Siła blokowania [dan] Masa [kg] Zakres stosowania [mm] ,2 9,3 9,2 8,1 8,2 9,2 9, Wersja bez osłony gumowej z osłoną gumową bez osłony gumowej bez osłony gumowej z osłoną gumową bez osłony gumowej z osłoną gumową Fmax = 500 dan (kg) mm Label - Przykład

45 BELKI ZABEZPIECZAJĄCE OKRĄGŁE Z ALUMINIUM -Line Belki zabezpieczające okrągłe Aluminium, nieruchoma, rura-ø 42 mm, sprężyna naciskowa, z trzpieniem kombi Ø 19/24 mm ze szczeliną 9 mm. Certyfikat DEKRA. Możliwość skrócenia do długości całkowitej 800 mm Siła blokowania [dan] Masa [kg] Zakres stosowania [mm] ,4 4, Fmax = 300 dan (kg) mm Label - Przykład Wersja bez osłony gumowej z osłoną gumową -Line Belki zabezpieczające okrągłe Aluminium, nieruchoma, rura-ø 42 mm, sprężyna naciskowa, możliwość skracania, z trzpieniem kombi Ø 19/24 mm ze szczeliną 9 mm (strona rury nośnej jest swobodna). Certyfikat DEKRA. Możliwość skrócenia do długości całkowitej 800 mm Siła blokowania [dan] Masa [kg] Zakres stosowania [mm] ,4 5, Wersja bez osłony gumowej z osłoną gumową -Line Belki zabezpieczające okrągłe Aluminium, regulowana, rura-ø 42 mm, sprężyna naciskowa, z trzpieniem kombi Ø 19/24 mm ze szczeliną 9 mm. Certyfikat DEKRA. Możliwość skrócenia do długości całkowitej 800 mm. Siła blokowania [dan] Masa [kg] Zakres stosowania [mm] ,3 3,4 3,6 3,7 4,3 4, bez osłony gumowej z osłoną gumową bez osłony gumowej z osłoną gumową bez osłony gumowej z osłoną gumową ,5 4, bez osłony gumowej z osłoną gumową Fmax = 400 dan (kg) mm Label - Przykład Wersja 45

46 BELKI ZABEZPIECZAJĄCE OKRĄGŁE BEZSTOPNIOWE -Line Belki zabezpieczające okrągłe bezstopniowe Aluminium, sprężyna naciskowa, rura-ø 42 mm, z trzpieniem kombi Ø 19/24 mm ze szczeliną 9 mm. Siła zacisku Siła blokowania [dan] [dan] Masa [kg] Zakres stosowania [mm] 3,4 4,4 5, Fmax = 400 dan (kg) mm Label - Przykład Line Stopka gumowa Czarna, pasuje do belek/przegród o średnicy 42 mm

47 BELKI ZABEZPIECZAJĄCE CZWOROKĄTNE -Line Belki zabezpieczające kwadratowe Stal ocynkowana, regulowana, sprężyna naciskowa, z trzpieniem kombi Ø 19/24 mm ze szczeliną 9 mm. Certyfikat DEKRA. Możliwość skrócenia do długości całkowitej 800 mm Siła blokowania [dan] Masa [kg] Rura Zakres regulacji [mm] [mm] ,1 50 x Fmax = 700 dan (kg) mm Label

48 ZAKOŃCZENIA ØD1 Ø24 Ø19 -Line Trzpienie kombi 5 9 Stal ocynkowana Ø 19/24 mm ze szczeliną 9 mm A 4 ØD3 ØD2 Rura teleskopowa/rura regulowana Rura Drążki rozporowe Ø D1 Ø D2 Ø D3 A Masa [mm] [mm] [mm] [mm] [kg] ,2 23,4 9 0,10 ü ü ü ü ü ü ü ü ü ü ,2 31,9 11 0,17 ü ü ,2 27,8 9 0,13 ü ü ü ü ü ü ü ü ü ü ,2 35,8 11 0,20 ü ü ,2 39,0 11 0,23 ü ØD1 Ø19 -Line Trzpień Stal ocynkowana, Ø 19 mm, cylindryczna ØD2 A ØD3 Rura teleskopowa/rura regulowana Rura Drążki rozporowe Ø D1 Ø D2 Ø D3 A Masa [mm] [mm] [mm] [mm] [kg] ,2 31,9 11 0,18 ü ü ,2 23,4 9 0,10 ü ü ü ü ü ü ü ü ü ü ,2 35,8 11 0,21 ü ü ,2 27,8 9 0,14 ü ü ü ü ü ü ü ü ü ü 48

49 ZAKOŃCZENIA ØD1 Ø24 -Line Trzpień Stal ocynkowana, Ø 24 mm, cylindryczna ØD2 A ØD3 Rura teleskopowa/rura regulowana Rura Drążki rozporowe Ø D1 Ø D2 Ø D3 A Masa [mm] [mm] [mm] [mm] [kg] ,2 31,9 11 0,19 ü ü ,2 23,4 9 0,11 ü ü ü ü ü ü ü ü ü ü ,2 35,8 11 0,22 ü ü ,2 27,8 9 0,15 ü ü ü ü ü ü ü ü ü ü ØD1 Ø33 Ø24 -Line Trzpienie kombi Stal ocynkowana, Ø 24/33 mm, cylindryczna z Ø 19/24/32 mm ØD2 A ØD3 Rura teleskopowa/rura regulowana Rura Drążki rozporowe Ø D1 Ø D2 Ø D3 A Masa [mm] [mm] [mm] [mm] [kg] ,2 31,9 11 0,21 ü ü ,2 23,4 9 0,14 ü ü ü ü ü ü ü ü ü ,2 35,8 11 0,24 ü ü ,2 27,8 9 0, ,3 27,8 9 0,21 ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü 49

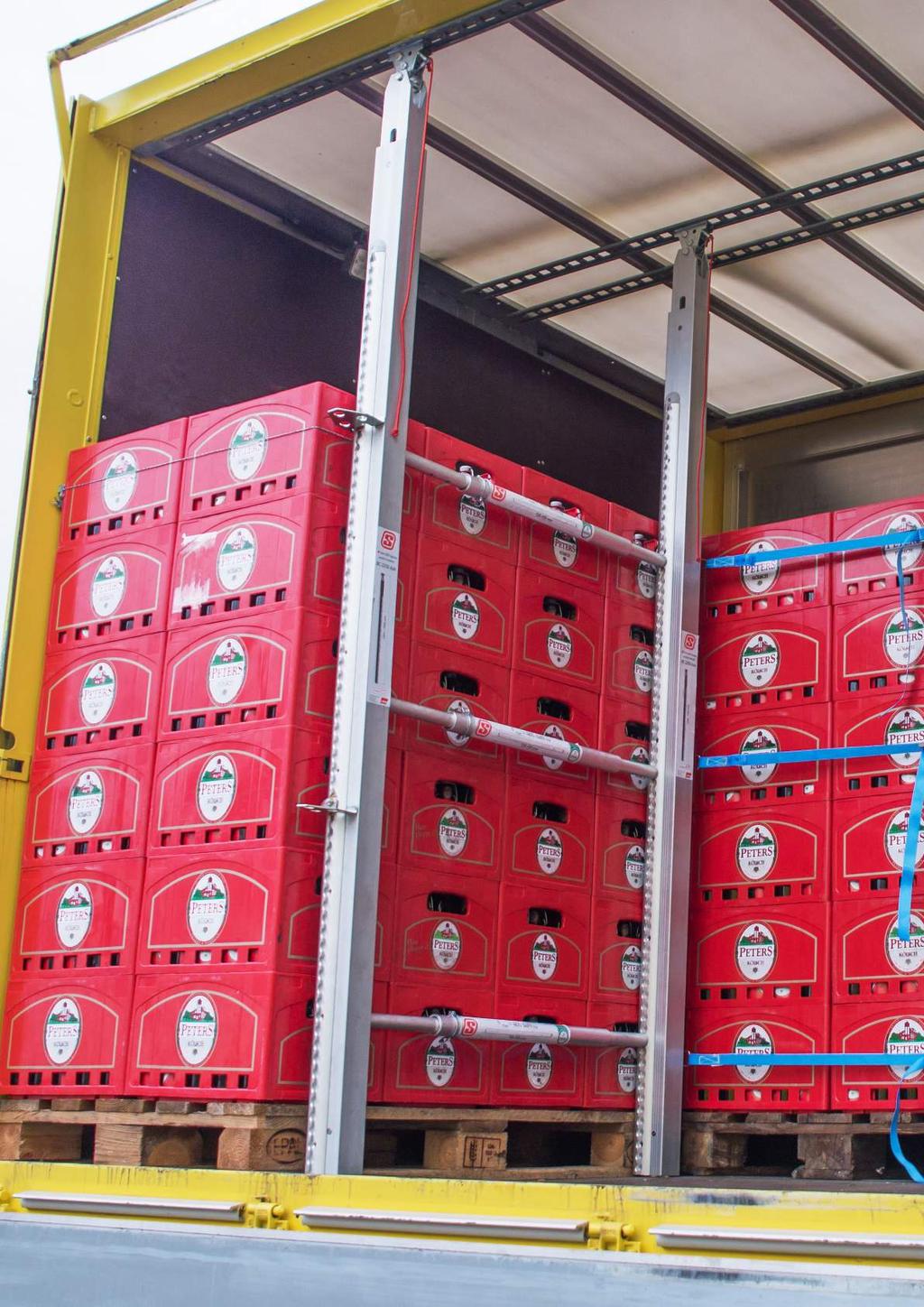

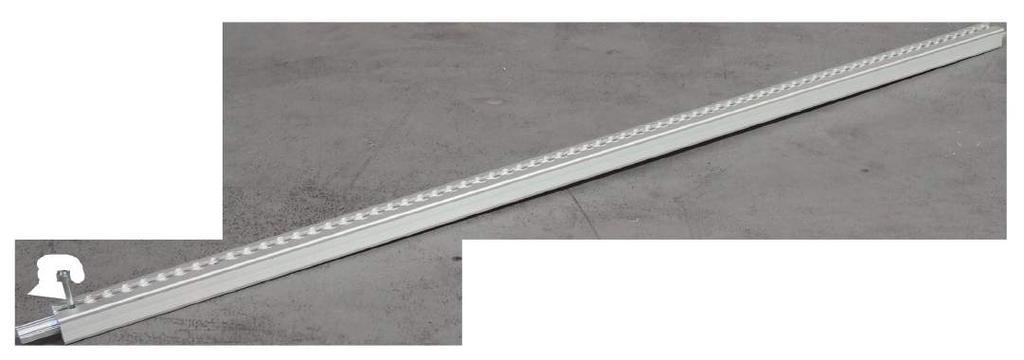

50 GSP LIGHT SYSTEM -Line GSP light Aluminium, sprężyna naciskowa, rura-ø 19 mm, z zabezpieczeniem przed obrotem. Można stosować z wszystkimi listwami zabezpieczającymi Airline. Oznaczenie za pomocą etykiety. Możliwość skrócenia do długości całkowitej 400 mm. Siła blokowania Masa Wymiar w świetle [dan] [kg] [mm] , , Siła blokady F max = 600 dan (kg) szerokość w świetle do 1905 mm Label - Przykład

51 TABELA KOMPATYBILNOŚCI Tabela belek zabezpieczających i pasujących do nich listew zabezpieczających Belka zabezpieczająca GSP light Listwy zabezpieczające z otworami okrągłymi Listwy zabezpieczające profil Airline Otwór szczelinowy Listwy zabezpieczające Listwy zabezpieczające kombi ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü Listwa zabezpieczająca z otworami zamkowymi w połączeniu z trzpieniem 33 mm. ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü Listwy zabezpieczające pałeczkowe ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü 51

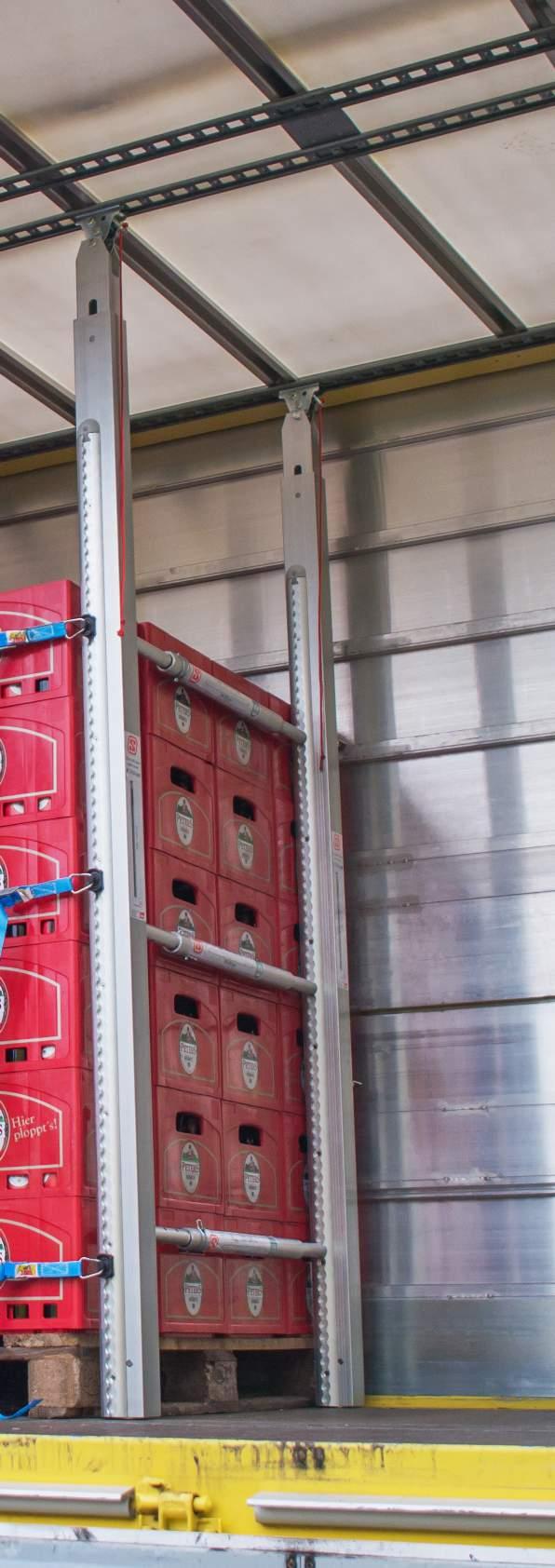

52 SYSTEM DO PRZEWOZU NAPOJÓW GSP 52

53 ZESTAWY GSP BELKI ZABEZPIECZAJĄCE NAPOJE 56 AKCESORIA GSP LISTWY DO GSP 58 GSP LIGHT SYSTEM 59 53

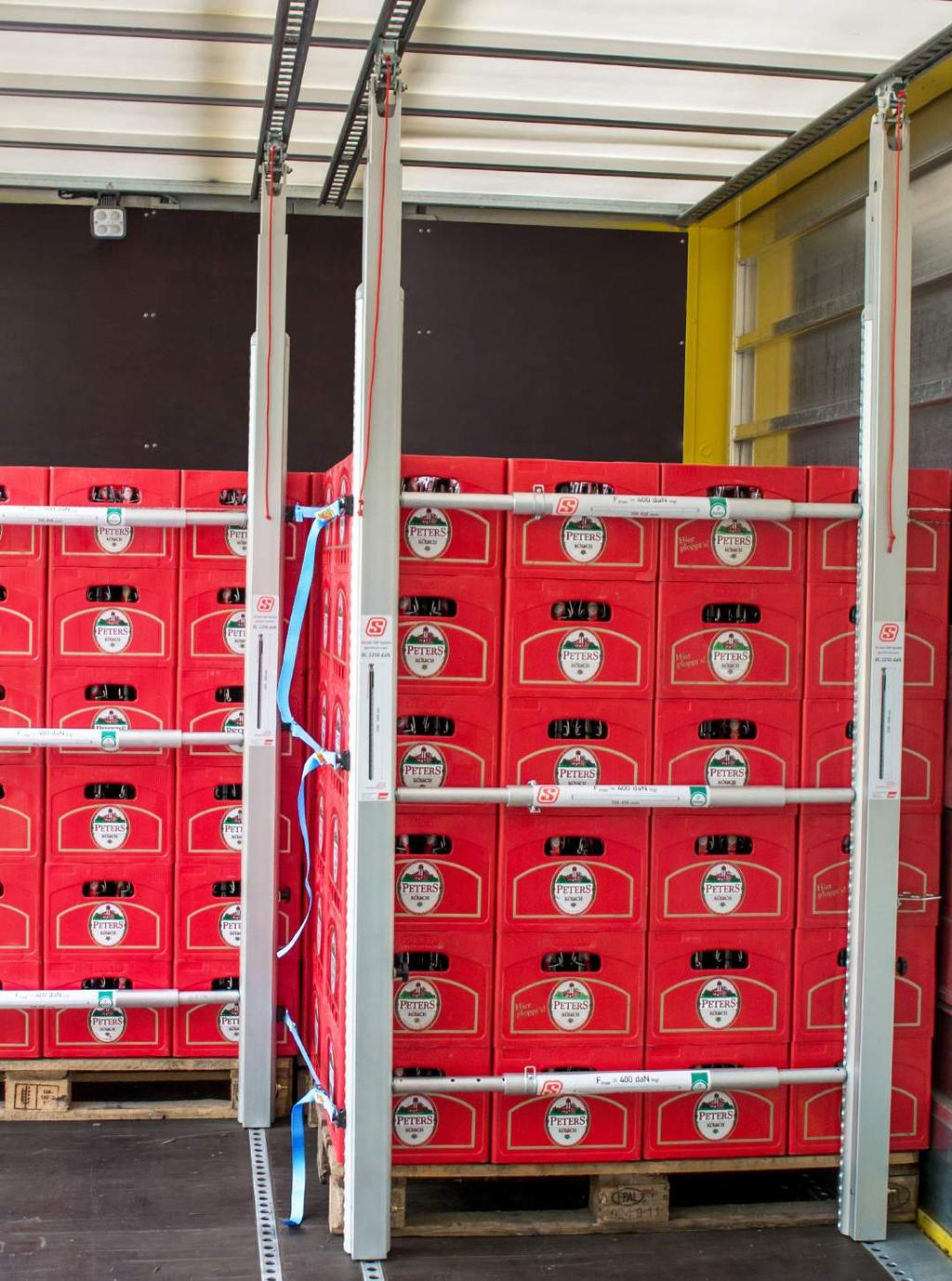

54 ZESTAWY GSP 54

55 ZESTAWY GSP -Line Zestaw GSP 1 System zabezpieczający napoje składający się z 4 sztuk -Line GSP oraz wymienionych poniżej elementów zestawu. Zakres stosowania poniżej wysokości w świetle 2180 mm według danych Klienta Line Zestaw GSP 2 System zabezpieczający napoje składający się z 4 sztuk -Line GSP oraz wymienionych poniżej elementów zestawu. Zakres stosowania mm, indywidualna możliwość skrócenia Line Zestaw GSP 3 System zabezpieczający napoje składający się z 4 sztuk -Line GSP oraz wymienionych poniżej elementów zestawu. Zakres stosowania poniżej wysokości w świetle 2540 mm według danych Klienta Line Zestaw GSP 4 System zabezpieczający napoje składający się z 4 sztuk -Line GSP oraz wymienionych poniżej elementów zestawu. Zakres stosowania mm, indywidualna możliwość skrócenia Wszystkie zestawy GSP zawierają oprócz odpowiednich belek zabezpieczających napoje następujące artykuły: 6 sztuk Line GSP belka poprzeczna, mm 3 sztuki Line Pas z zamkiem zaciskowym zestawy Line GSP Uchwyt potrójny 4 zestawy Line GSP Uchwyt postojowy 4 sztuki Line Trzpień gwintowany do listwy Airline 4 sztuki Line Uchwyt w kształcie gwiazdy do trzpienia gwintowanego 55

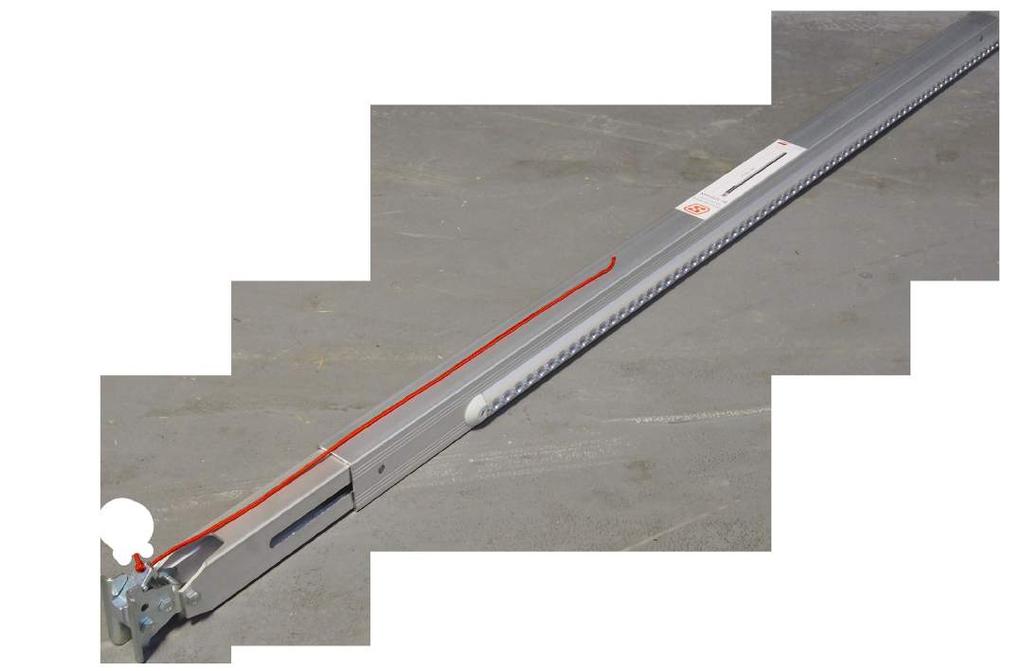

56 BELKI ZABEZPIECZAJĄCE NAPOJE -Line Belki zabezpieczające napoje Aluminium, sprężyna naciskowa, z trzpieniem końcowym -Ø 19 mm, z zasuwą stalową. Oznaczenie za pomocą etykiety. Indywidualna możliwość skrócenia Siła blokowania [dan] Masa [kg] Zakres stosowania [mm] ,0 12, Line GSP-System geprüfte Sicherheit BC 2250 dan Suer Nutzfahrzeugtechnik GmbH & Co. KG Handelsstraße Wermelskirchen Label - Przykład Line GSP Belka poprzeczna Aluminium, regulowana, sprężyna naciskowa, z trzpieniem końcowym po obu stronach Ø 19 mm. Oznaczenie za pomocą etykiety. Certyfikat DEKRA. Indywidualna możliwość skrócenia Siła blokowania [dan] Masa [kg] Rura Ø [mm] Zakres Regulacji [mm] 400 1, Fmax = 400 dan (kg) mm Label

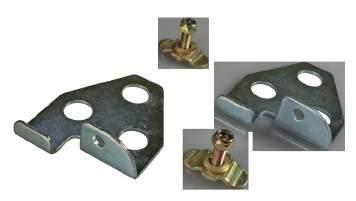

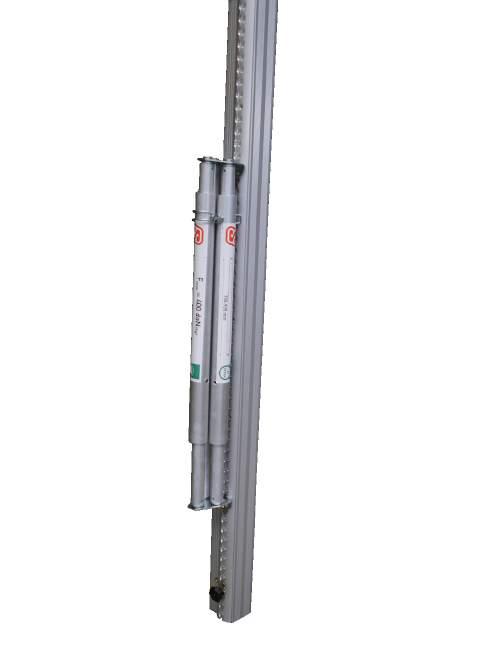

57 AKCESORIA GSP -Line GSP Uchwyt potrójny Stal ocynkowana, Ø otworu 20 mm. Składa się z: 2 uchwyty blaszane 2 trzpienie gwintowane Do umieszczenia belki poprzecznej na bocznej listwie Airline. Belki do zabezpieczenia napojów w przypadku nieużywania lub podczas załadunku i rozładunku. Pozycjonowanie swobodne w gnieździe listwy Airline. -Line Uchwyt postojowy GSP 1 Składa się z: 1 zestaw uchwytów blaszanych 1 pętla z zamkiem zaciskowym, 600 mm, w tym. 100 mm pętli ręcznej 1 pętla trzymająca, 1500 mm, inkl. 100 mm pętli ręcznej 1 trzpień gwintowany Do umieszczenia belki do zabezpieczenia napojów pod dachem w przypadku nieużywania lub podczas załadunku i rozładunku. -Line Uchwyt postojowy GSP 2 Składa się z: 1 uchwyt blaszany 1 przeciwny element blaszany 2 śruby z łbem soczewkowym - imbus M6 x 12 1 sworzeń 12 x 120 mm 2 podkładki zabezpieczające 1 narzędzie montażowe Do umieszczenia belki do zabezpieczenia napojów pod dachem w przypadku nieużywania lub podczas załadunku i rozładunku. 57

58 AKCESORIA GSP -Line Pas z zamkiem zaciskowym 300 Dwuczęściowy, zamek zaciskowy K25S, proste mocowanie Airline 600, szerokość taśmy 25 mm, kolor taśmy niebieski, rozciągliwość <5%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,1 0,1 1, Line Trzpień gwintowany do listwy Airline Stal ocynkowana, ze śrubą M8 x 20, podkładką i samo-blokującą nakrętką, obciążenie niszczące 1000 dan, masa 0,04 kg Line Uchwyt w kształcie gwiazdy do trzpienia gwintowanego Tworzywo sztuczne, Ø 40 mm, gwint M8 z otworem przelotowym. Do stosowania w kombinacji z trzpieniem gwintowanym

59 GSP LIGHT SYSTEM -Line Listwa zabezpieczająca z otworami okrągłymi 3010-GS Stal ocynkowana, z wkładem z tworzywa sztucznego. Do montażu w podłodze. Kompatybilna z trzpieniami kombi Ø 19/24 mm i belkami zabezpieczającymi napoje. Wartości LC z końcówką ,6 Długość Grubość materiału Masa LC [dan] LC [dan] Ø otwór okrągły [mm] [mm] [kg] dla 45 dla 90 [mm] 65 45, ,0 23, Line Prowadnica 3010-GS Stal ocynkowana. Do montażu sufitowego. Można stosować ze stalową zasuwą lub belką zabezpieczającą do napoi. Długość Grubość materiału Masa LC [dan] LC [dan] Ø otwór okrągły [mm] [mm] [kg] dla 45 dla 90 [mm] , ,0 14, ,6 70,5 24,5 6,6 3 Siła blokady F max = 600 dan (kg) szerokość w świetle do 1905 mm Etykieta - Przykład Line GSP light Aluminium, sprężyna naciskowa, rura-ø 19 mm, z zabezpieczeniem przed obrotem. Można stosować z wszystkimi listwami zabezpieczającymi Airline. Oznaczenie za pomocą etykiety. Możliwość skrócenia do długości całkowitej 400 mm. Siła blokowania Masa Wymiar w świetle [dan] [kg] [mm] , ,

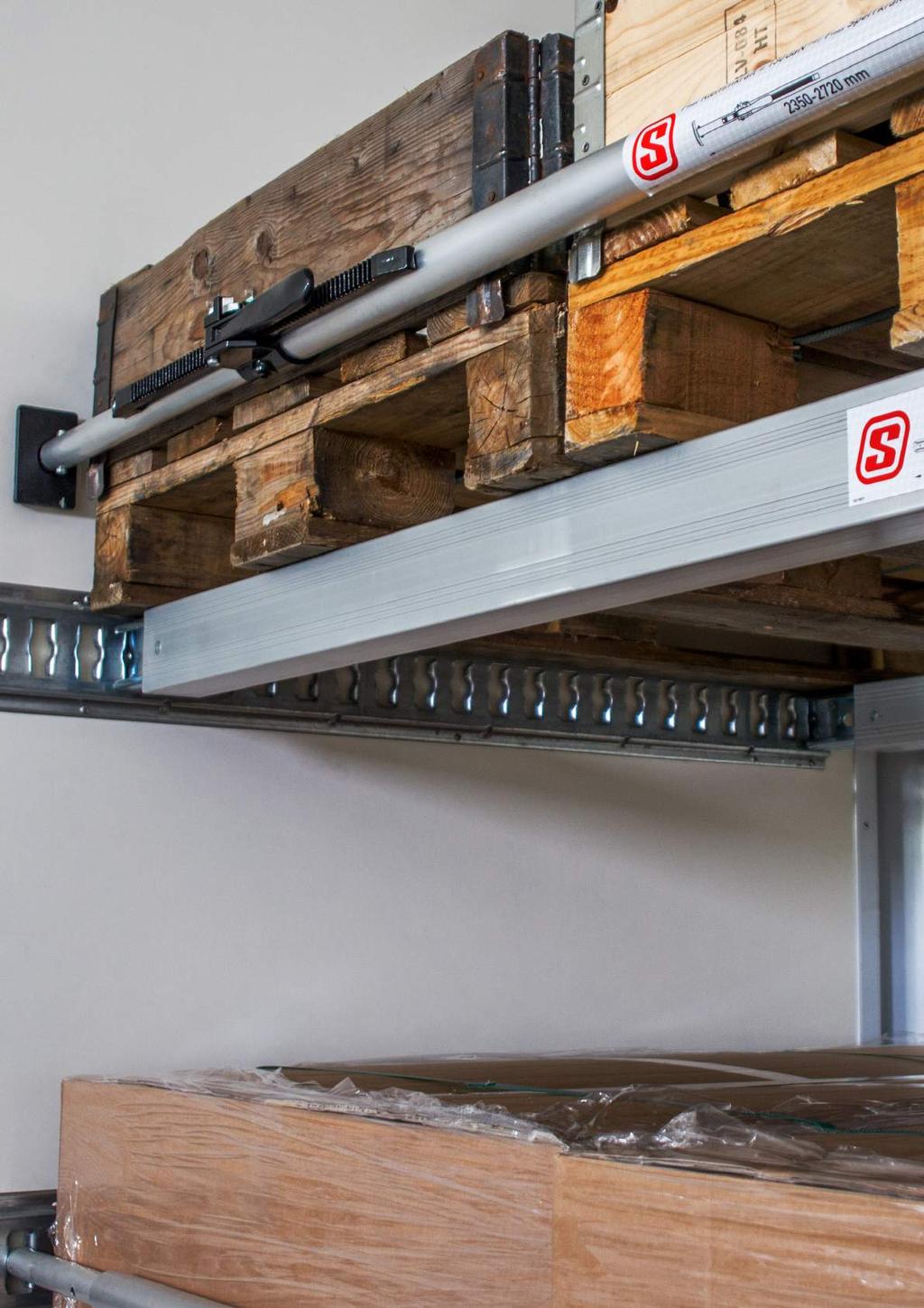

60 ZAŁADUNEK DWUPOZIOMOWY 60

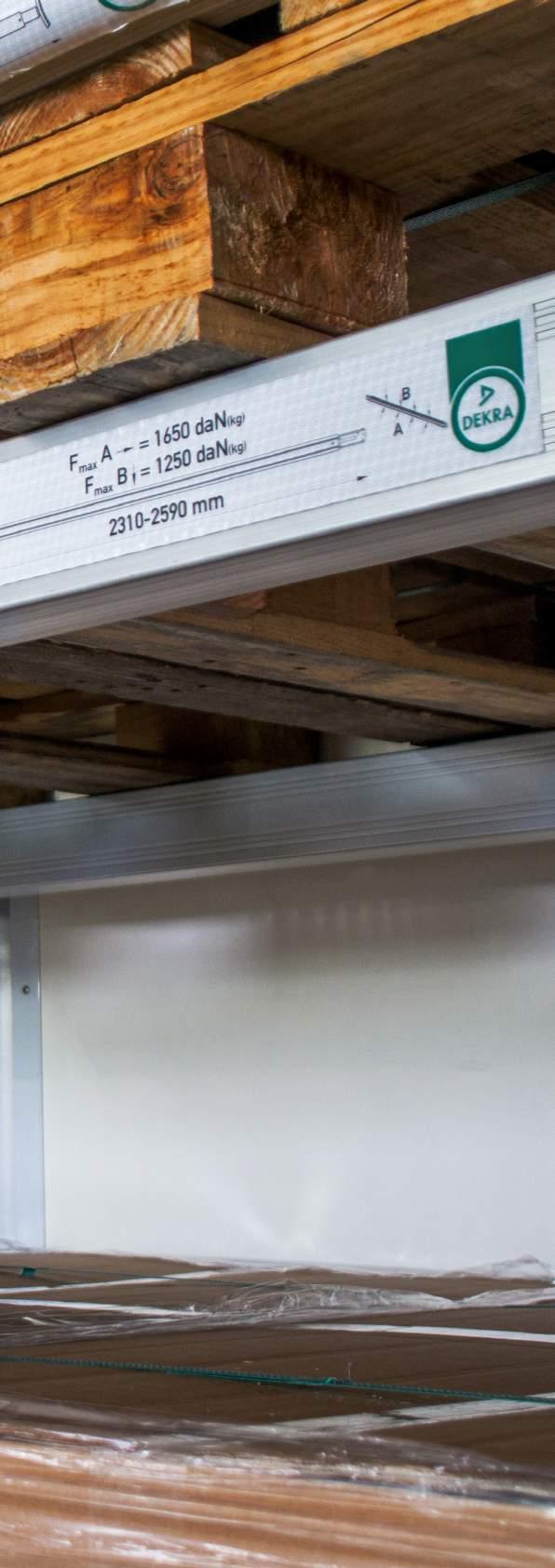

61 BELKA ŁADUNKOWA PRZEGUBOWA BELKA ŁADUNKOWA PRZEGUBOWA OSPRZĘT 63 BELKA ŁADUNKOWA 64 WSPORNIK BELKOWY 64 TABELA KOMPATYBILNOŚCI 65 61

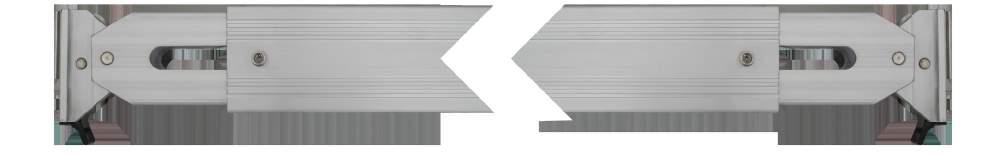

62 BELKA ŁADUNKOWA PRZEGUBOWA Zakres stosowania -Line Belka ładunkowa przegubowa płaska do listwy Airline Fmax A = 1600 dan (kg) Fmax B = 2000 dan (kg) mm Aluminium, obustronnie wyposażona w wysuwane zakończenie z aluminium, certyfikat DEKRA. Możliwość skrócenia do długości całkowitej 600 mm. Siła blokowania A Nośność B [dan] [dan] Masa [kg] 7,7 B A Label Rura (s x w) [mm] Zakres stosowania [mm] 66 x Zakres stosowania -Line Belka ładunkowa przegubowa wygięta do listwy Airline Fmax A = 1350 dan (kg) Fmax B = 1350 dan (kg) mm Aluminium, obustronnie wyposażona w wysuwane zakończenie z aluminium, certyfikat DEKRA. Możliwość skrócenia do długości całkowitej 600 mm. Siła blokowania A Nośność B [dan] [dan] Masa [kg] 8,0 B A Label Rura (s x w) [mm] Zakres stosowania [mm] 66 x Zakres stosowania -Line Belka ładunkowa przegubowa wygięta do lprowadnicy stalowej mm Aluminium, obustronnie wyposażona w wysuwane zakończenie ze stali. Możliwość skrócenia do długości całkowitej 800 mm. Nadaje się do nadwozi wymiennych Krone Siła blokowania A Nośność B [dan] [dan] Fmax A = 1000 dan (kg) Fmax B = 1000 dan (kg) B A Label Masa [kg] Rura (s x w) [mm] Zakres stosowania [mm] 10,0 66 x

63 BELKA ŁADUNKOWA PRZEGUBOWA OSPRZĘT Zakres stosowania -Line Belka ładunkowa przegubowa do listwy Schmitz Aluminium, obustronnie wyposażona w wysuwane zakończenie z aluminium, certyfikat DEKRA. Możliwość skrócenia do długości całkowitej 500 mm. F max A = 2000 dan (kg) F max B = 2000 dan (kg) mm A B Label Siła blokowania A Nośność B Masa Rura (s x w) Zakres stosowania [dan] [dan] [kg] [mm] [mm] ,7 66 x Line Pręt odblokowujący do belek przegubowych Aluminium, z czarną powłoką PVC w okolicy uchwytu. Wymiary 20 x 10 x 1090 mm

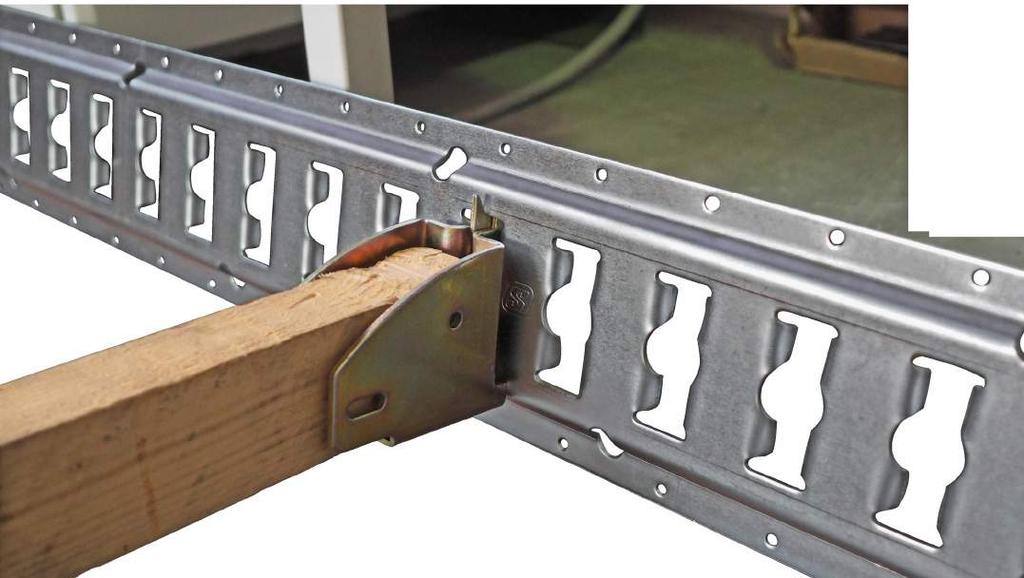

64 BELKA ZAŁADUNKOWA WSPORNIK BELKI Zakres stosowania -Line Belka ładunkowa do listew zabezpieczających kombi Aluminium, obustronnie wyposażona w wysuwane zakończenie ze stali, certyfikat DEKRA. Możliwość skrócenia do długości całkowitej 650 mm. F max A = 1650 dan (kg) F max B = 1250 dan (kg) mm A B Label - Przykład Siła blokowania A Nośność B Masa Rura (s x w) Zakres stosowania [dan] [dan] [kg] [mm] [mm] ,4 66 x ,6 66 x Line Wspornik belkowy 1845 Stal ocynkowana, masa 0,4 kg Wspornik belki może służyć wraz z belkami 70 x 40 mm do wykonania demontowalnego poziomu ładowni lub podziału przestrzeni na różne strefy załadunku. Umieszcza się je wsuwając je prostopadle do ścian burt lub desek stelażowych

65 TABELA KOMPATYBILNOŚCI Tabela belek załadunkowych i pasujących do nich listew zabezpieczających Belki załadunkowe/przegubowe Wspornik belkowy ü Listwy zabezpieczające profil Airline ü ü ü ü ü ü ü ü Otwór szczelinowy Listwy zabezpieczające Listwy zabezpieczające kombi ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü Listwa zabezpieczająca z otworami zamkowymi ü ü ü 65

66 66 DRĄŻKI DO UBRAŃ

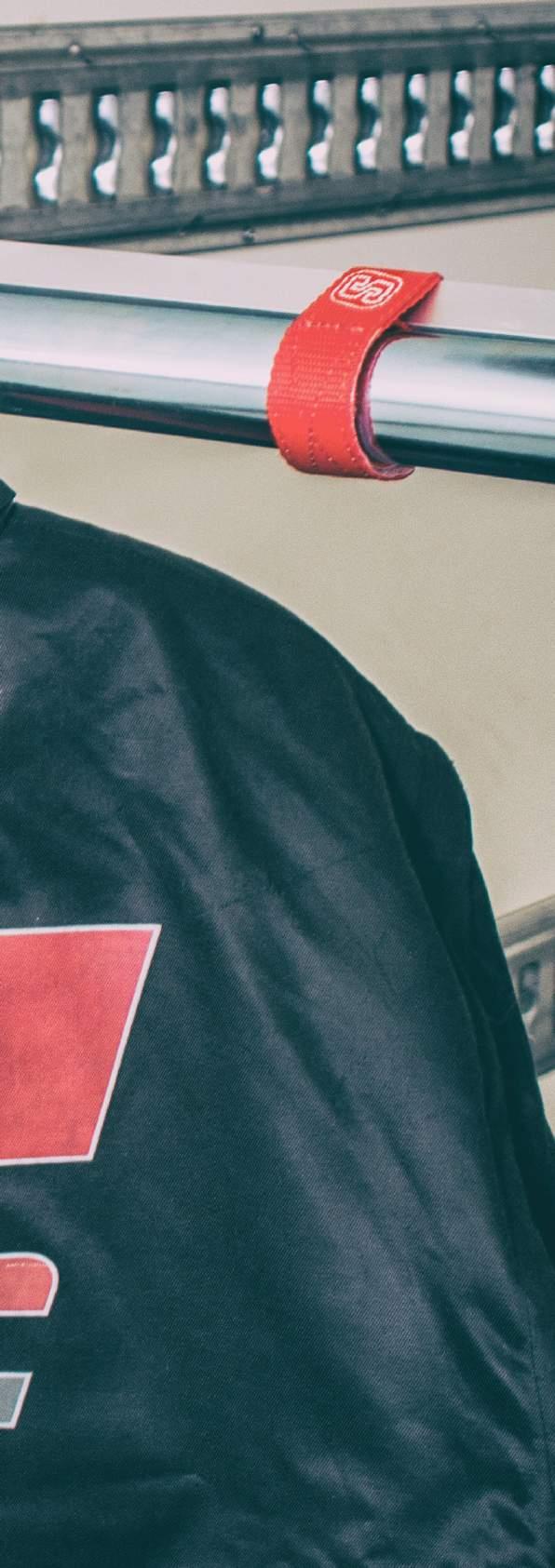

67 DRĄŻKI DO UBRAŃ 68 DRĄŻKI DO UBRAŃ OSPRZĘT 69 67

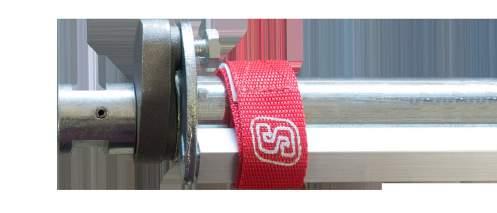

68 DRĄŻKI DO UBRAŃ -Line Drążek do ubrań z zakończeniem z tworzywa sztucznego Chromowana rura z zakończeniem z tworzywa sztucznego, sprężyna naciągowa, wieszaki z mocowaniem na podwójną taśmę z rzepem. Do systemów z otworami zamkowymi z częściowym lub pełnym wywinięciem kołnierza pobocznicy. Obciążenie Masa Zakres stosowania [dan] [kg] [mm] , Line Drążek do ubrań z zakończeniem stalowym Chromowana rura z zakończeniem stalowym, sprężyna naciągowa, wieszaki z mocowaniem na podwójną taśmę z rzepem. Do systemów z otworami zamkowymi bez wywinięcia kołnierza pobocznicy (1803). Obciążenie Masa Zakres stosowania [dan] [kg] [mm] , Line Drążek na odzież z zakończeniem listwy kombi Chromowana rura z zakończeniem listwy kombi, bez sprężyny, wieszaki z mocowaniem na podwójną taśmę z rzepem. Do listew zabezpieczających kombi i listew z otworami szczelinowymi. Obciążenie Masa Zakres stosowania [dan] [kg] [mm] ,

69 DRĄŻKI DO UBRAŃ OSPRZĘT -Line Zakończenie drążka do ubrań z tworzywa sztucznego Tworzywo sztuczne czerwone, element lewostronny, masa 0,036 kg. Do systemów z otworami zamkowymi z częściowym lub pełnym wywinięciem kołnierza pobocznicy Line Zakończenie drążka do ubrań z tworzywa sztucznego Tworzywo sztuczne białe, element prawostronny, masa 0,036 kg. Do systemów z otworami zamkowymi z częściowym lub pełnym wywinięciem kołnierza pobocznicy Line Zakończenia Do drążka do ubrań Stal ocynkowana, masa 0,13 kg. Do systemów z otworami zamkowymi bez wywinięcia kołnierza pobocznicy (1803) Co to są systemy z otworami zamkowymi z wywinięciem kołnierza pobocznicy? Pojęcie wywijania pochodzi z technologii obróbki metali. Polega ono na wygięciu krawędzi elementu blaszanego - maszynowo lub ręcznie. System z otworami zamkowymi z pełnym wywinięciem kołnierza pobocznicy System z otworami zamkowymi z częściowym wywinięciem kołnierza pobocznicy System z otworami zamkowymi bez wywinięcia kołnierza pobocznicy 69

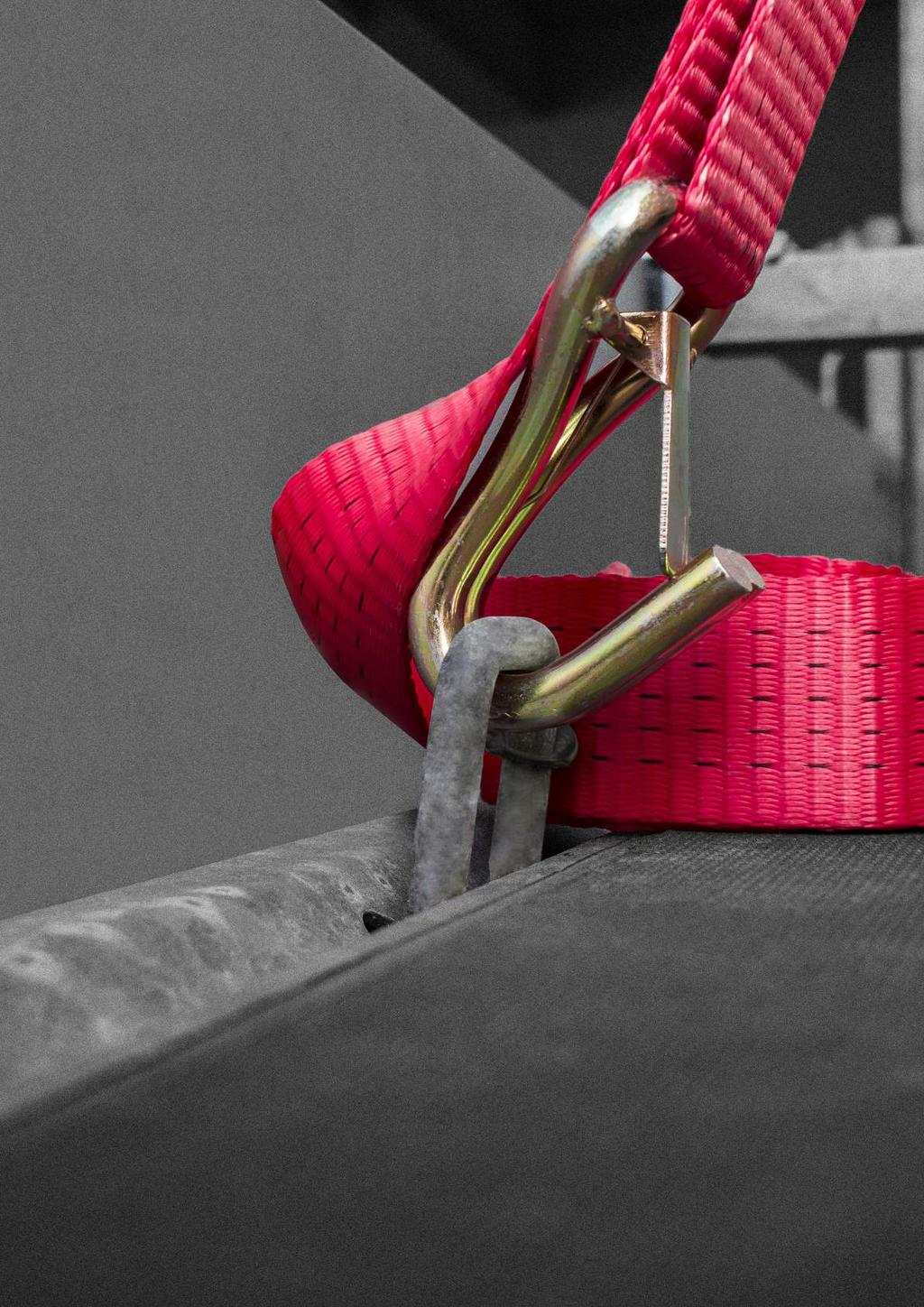

70 70 PASY TRANSPORTOWE

71 INFORMACJE OGÓLNE PASY TRANSPORTOWE 5 TON PASY TRANSPORTOWE 4 TONY 81 PASY TRANSPORTOWE 3 TONY 82 PASY TRANSPORTOWE 2 TONY 83 PASY TRANSPORTOWE <2 TON PASY TRANSPORTOWE AIRLINE TABELA KOMPATYBILNOŚCI 89 PASY DO TRANSPORTU SAMOCHODÓW PASY DO TRANSPORTU SAMOCHODÓW - OSPRZĘT 97 71

72 INFORMACJE OGÓLNE Zabezpieczenie ładunku Ruszanie z miejsca, zakręty, hamowanie, jazda po wyboistej drodze - nie tylko ostre hamowanie może spowodować przesuwanie się ładunku wewnątrz pojazdu. 0,5 m m 0,5 m Już podczas ruszania z miejsca w przypadku transportu drogowego na ładunek działa siła w kierunku wzdłużnym, skierowana w tył, o wartości 0,5 krotnie większej od ciężaru ładunku - a podczas pokonywania zakrętów taka sama siła działa na zewnątrz. Podczas hamowania siłą może być 0,8 - krotnie większa od ciężaru ładunku. 0,8 m 0,5 m Siłę, jaka działa na (F M ) ładunek podczas hamowania, jest łatwo wyliczyć - to proste zadanie rachunkowe z fizyki: F M = m c x g m F M = 1,99 t 0,8 9,81 s 2 F M = 15,64 kn Jako przykład służy transport pakietu sklejek powlekanych Brzoza fińska (60 sztuk 15 x 1250 x 2500 mm, masa 1,99 t). Ładunek spoczywa swobodnie, bez sprzężenia kształtowego ze ścianami, innym ładunkiem na powierzchni załadunkowej. Po odliczeniu sił tarcia (F R ) pomiędzy podłogą a ładunkiem: F R = m µ D g m F R = 1,99 t 0,25 9,81 s 2 F R = 4,89 kn Wróćmy do przykładu pakietu sklejek powlekanych, powierzchnia załadunkowa ciężarówki jest uzbrojona w sklejki powlekane. α Wynika nadmiar siły, który wynosi: F X = F M F R F X = 15,64 kn 4,89 kn F X = 10,75 kn Pozostanie prawie 1,1 t siły, która powoduje przesunięcie ładunku w kierunku szoferki. Niezbędne jest właściwe zabezpieczenie ładunku, przykładowo za pomocą pasów. Norma EN Zestawy do utwierdzania ładunków na pojazdach drogowych zawiera między innymi równanie do wyliczenia ilości niezbędnych pasów: n (c x µ D c z ) m g k µ D sin α F T (0,8 0,25 1) 1,99 t 9,81 n 1,5 0,25 sin 57 5 kn n 8,14 9 Zurrgurte Dla porównania: Jedna z tabel dostępnych w handlu, według której możliwy jest odczyt ilości pasów prostą metodą według współczynników, takich jak masa ładunku, współczynnik tarcia µ, siłą wstępnego zamocowania STF i kąt przebiegu pasa, zaleca użycie 8 pasów. Użycie 9 pasów byłoby mało praktyczne. Jak ważną rolę odgrywa współczynnik tarcia między ładunkiem a podłogą ciężarówki, zauważa się podczas użycia mat lub pasów antypoślizgowych, numery artykułów i Przy wykorzystaniu mat lub pasów antypoślizgowych możliwe jest podwyższenie współczynnika tarcia µ do 0,8. W takim przypadku spadnie ilość pasów, potrzebnych według naszych obliczeń, do 3 sztuk: n (c x µ A c z ) m g k µ A sin α F T (0,8 0,50 1) 1,99 t 9,81 n 1,5 0,50 sin 57 5 kn n 2,22 3 Zurrgurte m s 2 m s 2 Wróćmy jeszcze raz do przykładu pakietu sklejki powlekanej. Również kończąc obliczenia, pozostańmy przy przykładzie pakietu sklejki powlekanej, współczynnik tarcia µa ustalono w wysokości 0,50. Symbole, jednostki i oznaczenia przytoczonych wzorów: Symbol Jednostka Opis F M kn Siła wzdłużna ładunku podczas hamowania. F M kn Siła tarcia pomiędzy ładunkiem a powierzchnią załadunkową. F M kn Skuteczna siła wzdłużna ładunku. m t Masa ładunku wraz z paletami. g m/s 2 Przyspieszenie ziemskie. µ D Dynamiczna wartość tarcia europalety z drewna o powierzchnię załadunkową, na której znajdują się sklejki powlekane. Wartość wybrana według EN µ D Dynamiczna wartość tarcia europalety z drewna o powierzchnię maty antypoślizgowej na powierzchni załadunkowej, na której znajdują się sklejki powlekane. c x,z Współczynnik przyspieszenia w kierunku X lub Z. Wartość według EN k Współczynnik przeniesienia. Wartość wybrana według EN α stopień Kąt w pionie pomiędzy pasem a powierzchnią załadunkową. Wartość wynikająca z powyższego rysunku. F T kn Naprężenie wstępne STF pasa zabezpieczającego. n Wymagana ilość pasów zabezpieczających. Wpływ tarcia Dolna krzywa pozwala wyobrazić sobie, jak wielki jest wpływ tarcia pomiędzy ładunkiem a powierzchnią załadunkową ciężarówki na liczbę wymaganych pasów zabezpieczających. Erforderliche Anzahl Zurrgurte Nutzlast: 2 t F T : 5 kn α: ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 Dynamischer Reibbeiwert μ 72

73 INFORMACJE OGÓLNE Pojęcia związane z pasem zabezpieczającym 1 Jednoczęściowy pas zabezpieczający Dwuczęściowy pas zabezpieczający: składa się z następujących elementów: koniec stały (FE) i koniec swobodny (LE) 3 3 Taśma pasa 4 Etykieta 5 Zmienny element mocujący: Zamek zaciskowy, grzechotka (na rysunku) lub napinacz 6 6 Zmienny element zakończenia: podwójne mocowanie airline, pojedyncze mocowanie Airline, hak płaski, hak z karabińczykiem, hak z pazurem, końcówka listwy kombi, element kombinowany z łańcuchem, hak koronowy, zakończenie z okrągłym otworem, hak S, hak trójkątny podwójny (rysunek), hak trójkątny pojedynczy, trójkąt, czterokrot ne mocowanie Airline lub hak z zabezpieczeniem (wersja płaska, obrotowa lub skręcona) LE 5 4 FE Dane na etykiecie Każdy pas, a w przypadku pasów dwuczęściowych każda jednostka (koniec stały/swobodny), musi być według DIN EN wyposażony w etykietę zgodną z EN 292-2: Na etykiecie winny być umieszczone obowiązkowe dane: LC (Lashing Capacity - dopuszczalna siła naciągu) Maksymalna, dopuszczalna siła działająca wzdłuż pasa, na którą pas jest zaprojektowany SHF (Standard Hand Force - normalna siła ręczna) Siła, której wartość jest podana na uchwycie grzechotki, która wytwarza siłę pociągową wzdłuż pasa. 3 STF (Standard Tension Force - normalna siła naciągu) Pozostała siła/siła naciągu, po zwolnieniu uchwytu grzechotki (SHF). 4 Materiał taśmy pasa -Line Taśmy pasów produkowane są z wielowarstwowo tkanych włókien syntetycznych. Użyty materiał może być rozpoznany według opisu i/lub koloru etykiety: PES (Poliester), kolor etykiety niebieski, nadaje się do temperatury w zakresie -40 C do +120 C. PA (Poliamid), kolor etykiety zielony, nadaje się do temperatury w zakresie -40 C do +100 C. PP (Polipropylen), kolor etykiety brązowy, nadaje się do temperatury w zakresie -40 C do +80 C Rozciągliwość taśmy pasa Według DIN możliwe jest rozciągnięcie się taśmy pasa przy obciążeniu maksymalną, dopuszczalną siłą LC nie większe niż 7%. Większość pasów -Line charakteryzuje się maksymalną rozciągliwością nie większą niż 5%. 6 Długość pasa/długość jednostki pasa W przypadku pasów jednoczęściowych długość jest prawie równa długości rozciągniętej taśmy pasa. W przypadku pasów dwuczęściowych długość mierzy się podobnie, podaje się jednak dla każdej jednostki (koniec stały/swobodny) osobno Ostrzeżenie 8 Nazwa lub symbol producenta. Symbol -Line oznacza produkty własne Suer Nutzfahrzeugtechnik GmbH & Co. KG. 9 Kod identyfikowalności producenta Pasy -Line są wyposażone w 8 - cyfrowy numer kodu, poniżej widnieje numer artykułu Suer Nutzfahrzeugtechnik. 10 Rok produkcji 11 Numer normy Norma, według której odbyła się produkcja i kontrola pasa. 12 Numer artykułu Dodatkowo na etykiecie pasów zabezpieczających -Line znajdują się następujące dane: 13 Dopuszczalna siła naciągu, zależnie od rodzaju mocowania Dopuszczalna siła naciągu w przypadku owinięcia - dla pasów jednoczęściowych. Dopuszczalna siła naciągu dla prostego naprężenia- dla pasów dwuczęściowych. 14 Pozostałe pieczęcie kontrolne - pasy -Line wyposażone są w pieczęć TÜV oraz GS. 15 Tabela kontrolna Pasy wymagają badania przez rzeczoznawcę do najmniej raz na rok. W tabeli możliwe jest zaznaczenie roku kontroli. 73

74 INFORMACJE OGÓLNE Instrukcja obsługi -Line pasów zabezpieczających Pojęcia związane z pasem zabezpieczającym Koniec swobodny Koniec stały Sworzeń szczelinowy Zasuwa blokująca Uchwyt Zmienny element zakończenia: Podwójny hak trójkątny (rysunek) Pojedyncze mocowanie Airline Hak płaski Hak z pazurem Element kombinacji z łańcuchem Hak trójkątny prosty Trójkąt Poczwórne mocowanie Airline Hak z zabezpieczeniem Taśma pasa Zmienny element mocujący: Zamek zaciskowy Grzechotka (rysunek) Napinacz Taśma pasa Element zakończenia: Również zmienny (patrz po lewej) Otwieranie/zwalnianie pasa 1 Zwalnianie pasa i odblokowywanie dźwigni ręcznej drogą pociągnięcia zasuwy mocującej i całkowitego otwarcia dźwigni ręcznej o 180. Po zwolnieniu grzechotki możliwe jest wyciągnięcie pasa. 2 Napinanie pasa 1 Wprowadzić taśmę elementu swobodnego do szczeliny sworznia. Naciągnąć pas ręcznie. 2 3 Naciągnąć pas poprzez poruszanie w górę i w dół dźwigni ręcznej siłą ręki, dopóki nie zostanie osiągnięta wymagana lub maksymalna, dopuszczana siła ręczna SHF (Wartość znajduje się na etykiecie). 4 Po naciągnięciu należy całkowicie zamknąć grzechotkę przez pociągnięcie zasuwy mocującej. 74

75 INFORMACJE OGÓLNE Informacje dotyczące użytkowania i pielęgnacji pasów zabezpieczających 1. W odniesieniu do wyboru i użytkowania pasów transportowych należy uwzględnić wymaganą siłę naciągu oraz sposób użycia i rodzaj zabezpieczonego ładunku. Wielkość, kształt i masa ładunku decydują o właściwym wyborze, ale również o sposobie użycia, otoczeniu transportu i rodzaju ładunku. Z przyczyn stabilności należy użyć co najmniej dwóch pasów transportowych do zabezpieczenia ładunku i dwie pary pasów o przebiegi po przekątnej. 2. Wybrany pas transportowy winien być - zależnie od celu, w jakim jest użytkowany - wykazywać właściwą długość oraz wytrzymałość, a jego długość jest zależna od sposobu zabezpieczenia ładunku. Należy zawsze pamiętać o głównej zasadzie zabezpieczania ładunku pasami: Zakładanie i usuwanie pasów transportowych należy zaplanować przez rozpoczęciem podróży. Podczas długiej podróży należy uwzględnić częściowe rozładunki. Liczbę pasów należy wyliczyć według DIN EN Do zabezpieczenia ładunku za pomocą STF należy stosować wyłącznie takie systemy zabezpieczenia ładunku, które służą do tego celu, a informuje o tym nadruk na etykiecie. 3. Z uwagi na różne zachowanie się pasów i możliwość zmiany długości pod obciążeniem nie należy wykorzystywać różnych sposobów zabezpieczenia (np. łańcuchów i pasów transportowych z włókien syntetycznych) do zabezpieczenia tego samego ładunku. Podczas użycia dodatkowych elementów okuć i zabezpieczeń należy pamiętać, aby były one zgodne z użytym pasem. 4. Podczas użycia haki płaskie winny przylegać do podłoży hakowych na całej szerokości. 5. Otwarcie zabezpieczenia: Przed otwarciem należy upewnić się, że ładunek może bezpiecznie stać również bez zabezpieczenia, a rozładuneknie spowoduje zagrożenia upadkiem. Jeżeli to konieczne, należy uprzednio, zamocować na ładunku systemy zamocowania, przewidziane do dalszego transportu w celu uniknięcia wywrócenia się ładunku lub nadmiernego przechyłu. Ta sama zasada dotyczy użycia elementów mocujących, umożliwiających szybkie usunięcie.. 6. Przed rozpoczęciem rozładunku należy zwolnić zabezpieczenia pasowe, tak, aby ładunek był swobodny. 7. Podczas załadunku i rozładunku należy pamiętać, aby nie zahaczyć o nisko przebiegające przewody napowietrzne. 8. Materiały, z których wykonano pasy transportowe, charakteryzują się różną odpornościąna oddziaływanie materiałów chemicznych. Należy przestrzegać wskazówek producenta lub dostawcy, jeżeli pasy faktycznie mają być odporne na wpływ materiałów chemicznych. Należy przy tym uwzględnić fakt wzrostu intensywności oddziaływania chemicznego podczas wzrostu temperatury. Wytrzymałość sztucznych włókien na wpływy chemiczne przedstawiona jest poniżej: Poliamidy są bardziej odporne na oddziaływanie zasad, nie są jednak odporne na kwasy mineralne. Poliester jest wytrzymały na wpływ kwasów mineralnych, ulega natomiast wpływowi zasad. Polipropylen jest odporny na wpływ kwasów i zasad, nadaje się do zastosowań, w których niezbędną cechą jest wytrzymałość na chemikalia (poza rozpusz czalnikami organicznymi). Bezpieczne roztwory kwasów lub zasad mogą osiągnąć drogą parowania tak duże stężenia, że będą w stanie wywołać znaczne szkody. Zanieczyszczone pasy transportowe należy natychmiast wyłączyć z ruchu, wypłukać w zimniej wodzie i pozostawić na powietrzu do wyschnięcia. 9. Pasy, zgodne z tą częścią europejskiej normy DIN EN nadają się do użytku w następujących zakresach temperatur: -40 C do +80 C - polipropylen (PP) -40 C do +100 C - poliamid (PA) -40 C do +120 C - poliester (PES) Powyższe zakresy temperatur mogą ulec zmianie w zależności od wpływu substancji chemicznych. W tym przypadku należy stosować się do zaleceń producenta lub dostawcy. Zmiana temperatury otoczenia podczas transportu może spowodować zmianę siły, działającej na taśmę pasa. Należy sprawdzić siłę naciągu przed wejściem w ciepłe obszary. 10. Pasy transportowe, wykazujące oznaki uszkodzenia, należy wycofać z ruchu lub odesłać producentowi w celu ich przywrócenia do należytego stanu. Za oznaki uszkodzenia uznaje się następujące cechy: Taśmy pasów (które wymagają wycofania z ruchu): deformacje, przecięcia, karby i załamania włókien w obszarach podanych obciążeniu, oraz szwów, deformacje spowodowane wpływem ciepła. W przypadku zakończeń i elementów mocujących: deformacje, pęknięcia, silne oznaki zużycia i korozji. Możliwe jest przywrócenie do należytego stanu tylko takich pasów, które są wyposażone w etykietę identyfikacyjną. Jeżeli dojdzie do przypadkowego kontaktu z chemikaliami, należy wycofać pas z ruchu i zasięgnąć porady producenta lub dostawcy. 11. Należy pamiętać, że możliwe jest uszkodzenie pasa przez kontakt z krawędziami ładunku - należy unikać takich uszkodzeń. Zaleca się regularną kontrolę wizualną przed użyciem i po każdym użyciu. 12. Należy korzystać wyłącznie z pasów, oznaczonych w sposób czytelny i wyposażonych w etykietę. 13. Nie należy dopuszczać do przeciążenia pasów: Maksymalna siła ręczna 500 N (50 dan na etykiecie; 1 dan 1 kg) możliwe jest jej wywieranie wyłącznie jedną ręką. Nie należy stosować mechanicznych urządzeń pomocniczych, takich jak pręty, dźwignie itp., chyba, że stanowią one część elementu napinającego. 14. Nie należy użytkować pasów, na których zawiązane są węzły. 15. Należy unikać uszkodzenia etykiet, należy je chronić przed wpływem krawędzi ładunku i - jeżeli to możliwe - nie dopuszczać do kontaktu etykiety z ładunkiem. 16. Należy chronić taśmy pasów przed przetarciem i przecięciem uraz uszkodzeniem przez ładunki o ostrych krawędziach poprzez korzystanie z osłon przed przetarciem oraz narożników ochronnych. -Line Pasy transportowe winny być stosowane wyłącznie do zabezpieczeń transportów. Należy stosować się w tym zakresie do obowiązujących przepisów i zasad technicznych zabezpieczenia ładunku na pojazdach drogowych: 22 i 23 StVO, VDI 2700 i DIN EN

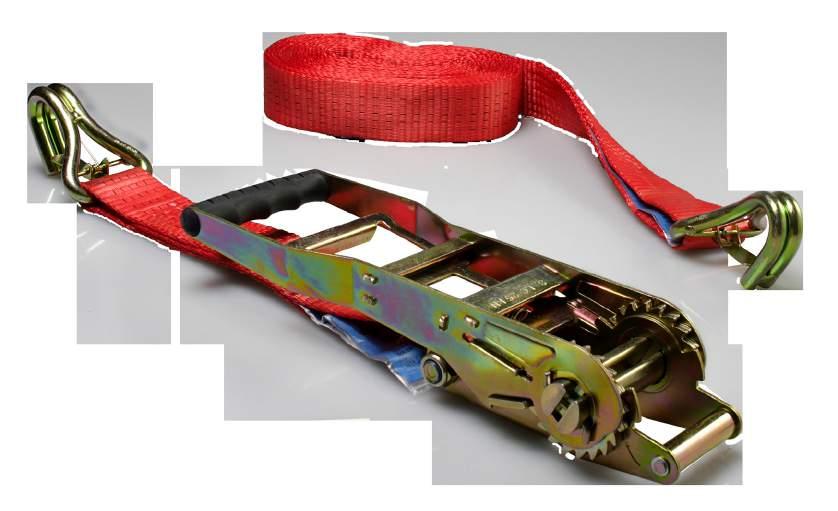

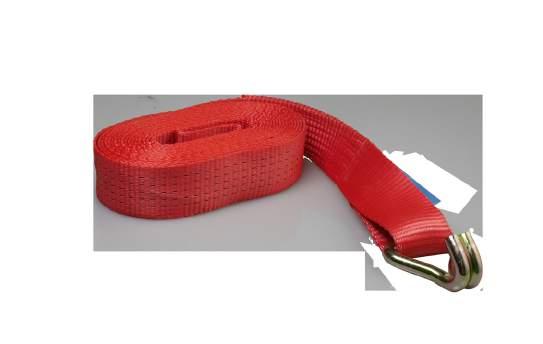

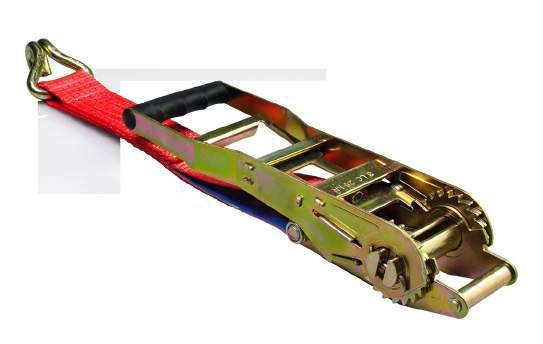

76 PASY TRANSPORTOWE 5 TON -Line Pas transportowy Ergo 5050 Dwuczęściowy, grzechotka Ergo E50E1, hak trójkątny podwójny 5002, szerokość taśmy 50 mm, kolor taśmy czerwony, etykieta wewnątrz, wykonano badanie GS i TÜV, rozciągliwość <5%, produkcja i kontrola według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 0,5 2, ,0 0,5 7, ,0 0,5 8, ,0 0,5 9, ,0 0,5 11, Line Pas transportowy Ergo zakończenie stałe Grzechotka Ergo E50E1, hak trójkątny podwójny 5002, szerokość taśmy 50 mm, kolor taśmy czerwony, etykieta wewnątrz, wykonano badanie GS i TÜV, rozciągliwość <5%, produkcja i kontrola według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [mm] [dan] [dan] ,5 0, ,0 1, Line Pas transportowy koniec swobodny Hak trójkątny podwójny 5002, szerokość taśmy 50 mm, kolor taśmy czerwony, etykieta wewnątrz, rozciągliwość <5%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [mm] [mm] [dan] [dan] ,5 -- 7, ,5 -- 9,

77 PASY TRANSPORTOWE 5 TON -Line Pas transportowy Ergo 5050 Dwuczęściowy, grzechotka Ergo E50E1, hak trójkątny podwójny, z zabezpieczeniem 5005, szerokość taśmy 50 mm, kolor taśmy czerwony, etykieta wewnątrz, wykonano badanie GS i TÜV, rozciągliwość <5%, produkcja i kontrola według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [mm] [dan] [dan] ,0 0,5 7, ,5 0,5 8, Line Pas transportowy Ergo 5050 Dwuczęściowy, grzechotka Ergo E50E1, hak płaski pojedynczy 5006, szerokość taśmy 50 mm, kolor taśmy czerwony, etykieta wewnątrz, wykonano badanie GS i TÜV, rozciągliwość <5%, produkcja i kontrola według DIN EN Do naczepy Krone z burtami. Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [mm] [dan] [dan] ,0 1,0 9,

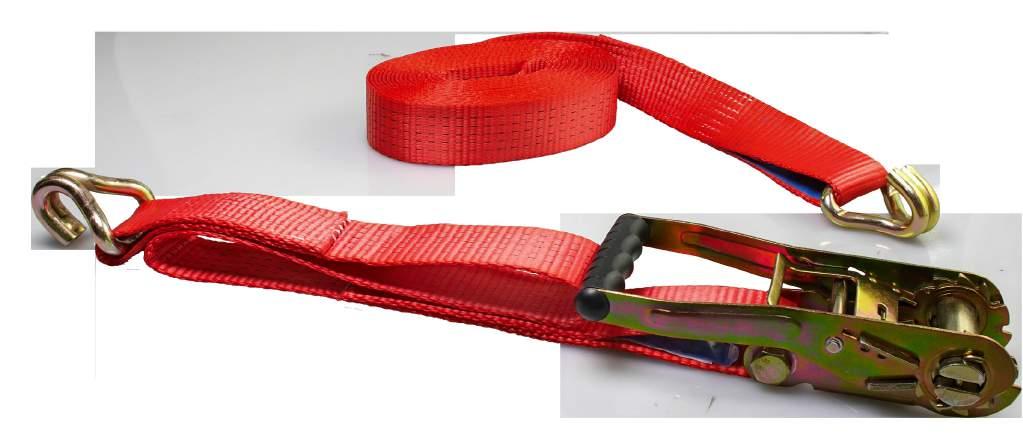

78 PASY TRANSPORTOWE 5 TON -Line Pas transportowy 5035 Dwuczęściowy, grzechotka R50E1, hak trójkątny podwójny 5002, szerokość taśmy 50 mm, kolor taśmy czerwony, etykieta wewnątrz, wykonano badanie GS i TÜV, rozciągliwość <5%. Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 0,5 5, ,0 0,5 7, ,0 0,5 8, ,0 0,5 9, ,0 0,5 11, ,0 0,5 14, Line Pasy transportowe koniec stały Jednoczęściowy, grzechotka R50E1, hak trójkątny podwójny 5002, szerokość taśmy 50 mm, kolor taśmy czerwony, etykieta wewnątrz, wykonano badanie GS i TÜV, rozciągliwość <5%, produkcja i kontrola według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [mm] [dan] [dan] ,5 0, ,0 1, Line Pas transportowy koniec swobodny Jednoczęściowy, hak trójkątny podwójny 5002, szerokość taśmy 50 mm, kolor taśmy czerwony, rozciągliwość <5%, produkcja i kontrola według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [mm] [mm] [dan] [dan] ,5 -- 7, ,5 -- 9,

79 PASY TRANSPORTOWE 5 TON -Line Pas transportowy 5035 Dwuczęściowy, grzechotka R50E1, hak płaski pojedynczy 5006, szerokość taśmy 50 mm, kolor taśmy czerwony, etykieta wewnątrz, wykonano badanie GS i TÜV, rozciągliwość <5%, produkcja i kontrola według DIN EN Do naczepy Krone z burtami. Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 1,0 7, ,0 1,0 9, Line Pas transportowy 5035 Dwuczęściowy, grzechotka R50E1, hak trójkątny podwójny ścięty 5013, szerokość taśmy 50 mm, kolor taśmy czerwony, etykieta wewnątrz, wykonano badanie GS i TÜV, rozciągliwość <5%, produkcja i kontrola według DIN EN Do naczepy Krone bez burt. Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 1,0 7, ,0 1,0 9,

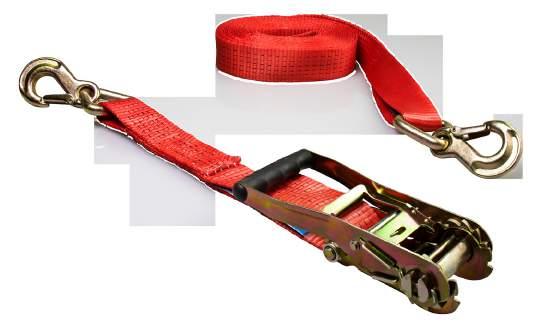

80 PASY TRANSPORTOWE 5 TON -Line Pas transportowy 5035 Dwuczęściowy, grzechotka R50E1, hak trójkątny podwójny z zabezpieczeniem 5005, szerokość taśmy 50 mm, kolor taśmy czerwony, etykieta wewnątrz, wykonano badanie GS i TÜV, rozciągliwość <5%, produkcja i kontrola według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [mm] [dan] [dan] ,0 0,5 7, Line Pas transportowy 5035 Dwuczęściowy, grzechotka R50E1, hak trójkątny z karabińczykiem 5009, szerokość taśmy 50 mm, kolor taśmy czerwony, etykieta wewnątrz, rozciągliwość <5%, produkcja i kontrola według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 0,5 7, ,0 0,5 9, ,0 0,5 11,

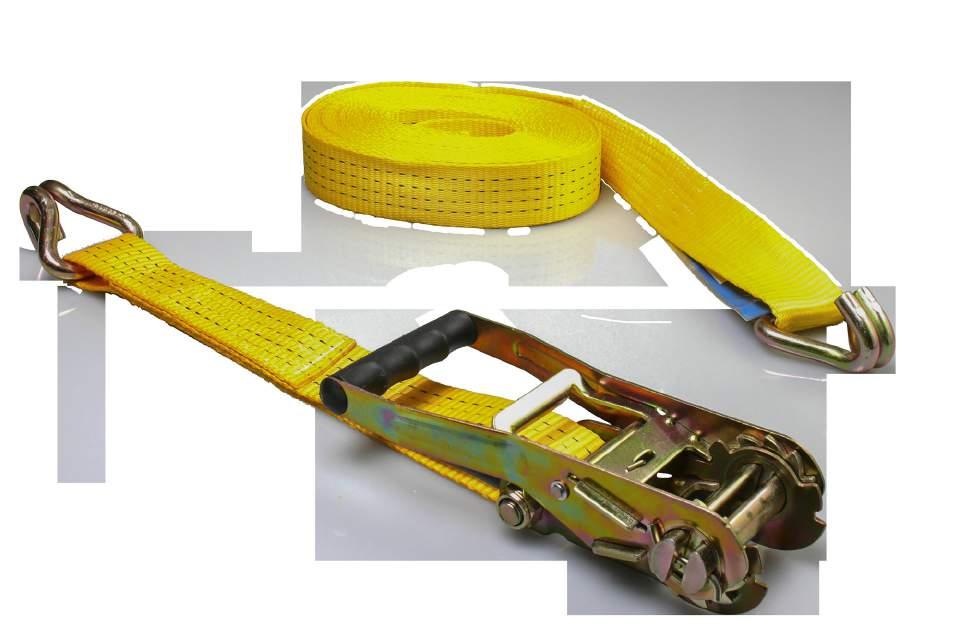

81 PASY TRANSPORTOWE 4 TON -Line Pas transportowy 4035 Dwuczęściowy, grzechotka R50E1, hak trójkątny podwójny 5002, szerokość taśmy 50 mm, kolor taśmy żółty, etykieta wewnątrz, wykonano badanie GS i TÜV, rozciągliwość <5%, produkcja i kontrola według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 0,5 7, ,0 0,5 8, ,0 0,5 9, Line Pas transportowy koniec swobodny Hak trójkątny podwójny 5002, szerokość taśmy 50 mm, kolor taśmy pomarańczowy, etykieta wewnątrz, rozciągliwość <5%, produkcja i kontrola według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,5 -- 2, ,5 -- 9,

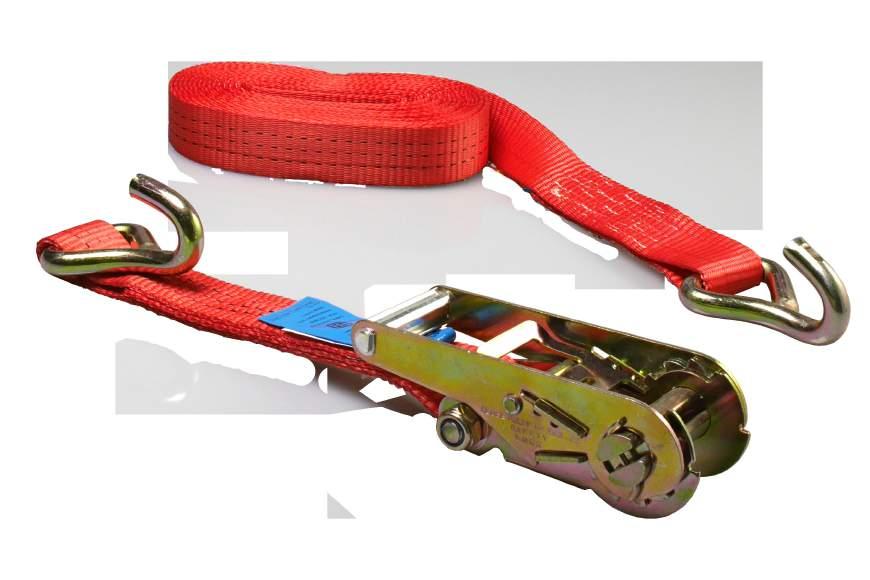

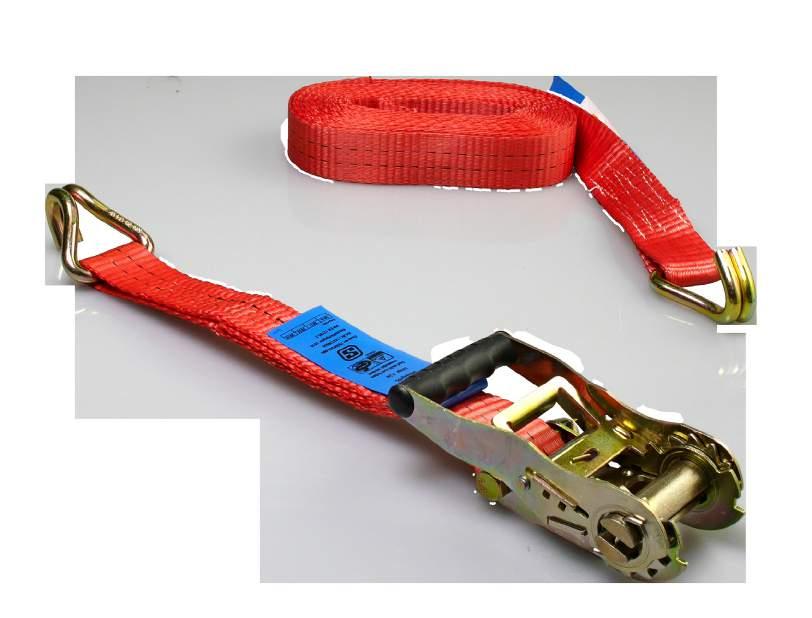

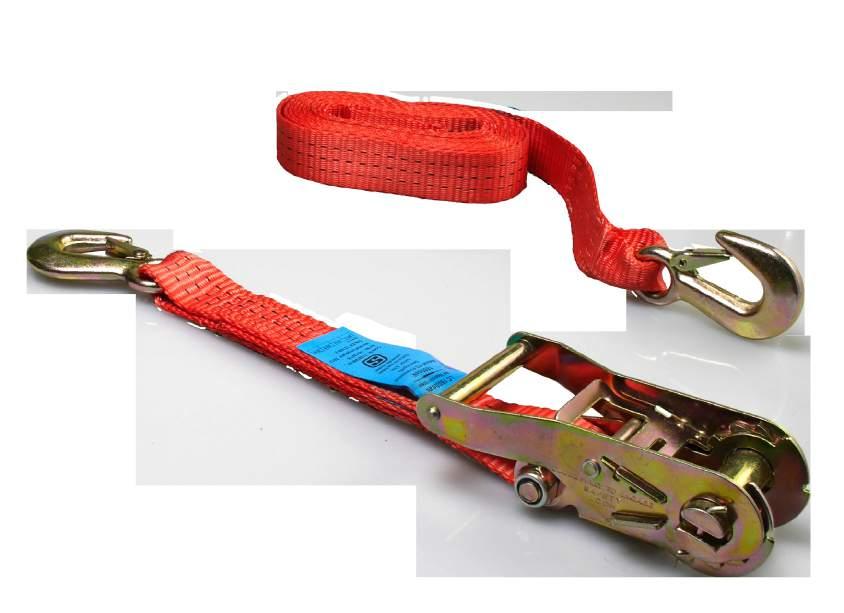

82 PASY TRANSPORTOWE 3 TON -Line Pas transportowy 3018 Dwuczęściowy, grzechotka R35S1, hak trójkątny pojedynczy 3502, szerokość taśmy 35 mm, kolor taśmy czerwony, rozciągliwość <5%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 0,3 3, ,0 0,3 5, Line Pas transportowy 3015 Dwuczęściowy, grzechotka R35B1, hak z karabińczykiem 3504, szerokość taśmy 35 mm, kolor taśmy czerwony, rozciągliwość <5%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 0,3 3, ,0 0,3 5,

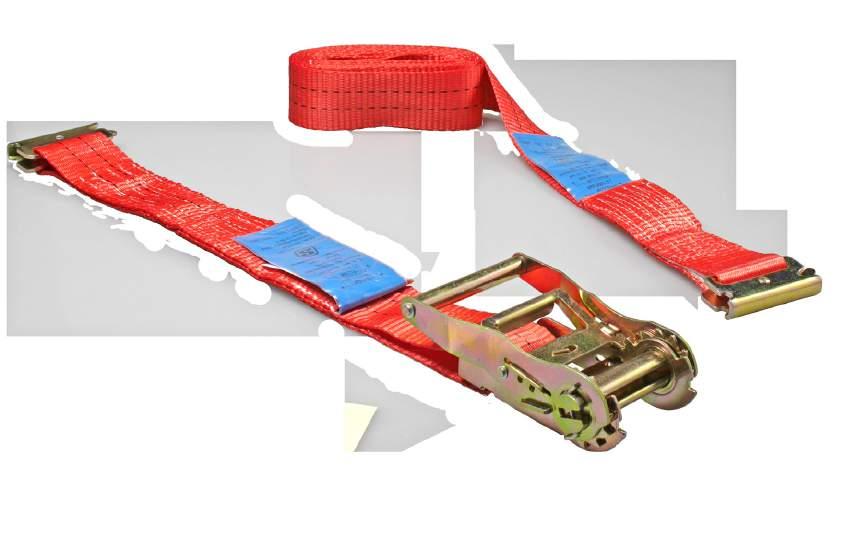

83 PASY TRANSPORTOWE 2 TON -Line Pas transportowy 2015 Dwuczęściowy, grzechotka R35B2, hak trójkątny podwójny 3501, szerokość taśmy 35 mm, kolor taśmy czerwony, wykonano badanie GS i TÜV, etykieta wewnątrz, rozciągliwość <5%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 0,3 5, Line Pas transportowy 2015 Dwuczęściowy, grzechotka R50B1, końcówka listwy kombi 5001, szerokość taśmy 50 mm, kolor taśmy czerwony, rozciągliwość <5%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 0,5 2, ,0 0,5 3, ,5 1,5 3, ,0 0,5 4, ,0 0,5 9,

84 PASY TRANSPORTOWE < 2 TON -Line Pas transportowy 1515 Dwuczęściowy, grzechotka R25B1, hak trójkątny podwójny 2503, szerokość taśmy 25 mm, kolor taśmy niebieski, rozciągliwość <5%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 0,3 5, Line Pas transportowy 1515 Dwuczęściowy, grzechotka R25B1, ucho na hak z karabińczykiem 3504, szerokość taśmy 25 mm, kolor taśmy czerwony, rozciągliwość <5%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 0,3 3, Line Pas transportowy 1515 Dwuczęściowy, grzechotka R25B1, hak trójkątny podwójny 2503, szerokość taśmy 25 mm, kolor taśmy czerwony, wykonano badanie GS i TÜV, rozciągliwość <5%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 0,3 3, ,0 0,3 5, Line Pas transportowy 1515 Pojedynczy, grzechotka R25B1, szerokość taśmy 25 mm, kolor taśmy czerwony, rozciągliwość <5%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] , ,

85 PASY TRANSPORTOWE < 2 TON -Line Pas transportowy 1015 Dwuczęściowy, grzechotka R25B1, hak płaski 2504 z zabezpieczeniem, do listwy pałeczkowej Ø 8 mm, szerokość taśmy 25 mm, kolor taśmy czerwony, rozciągliwość <7%, produkcja i kontrola według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 0,3 3, ,0 0,3 5, Line Overcenter-Pas z zamkiem 1500 Dwuczęściowy, zamek Overcenter O50S1,końcówka listwy kombi 5001, szerokość taśmy 50 mm, kolor taśmy czerwony, etykieta wewnątrz, rozciągliwość <5%, produkcja i kontrola według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 0,5 4, Line Pas transportowy 615 Dwuczęściowy, grzechotka R25B1, hak S 2501 z osłoną PVC, szerokość taśmy 25 mm, kolor taśmy czerwony, rozciągliwość <5%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 0,3 1, ,0 0,3 3,

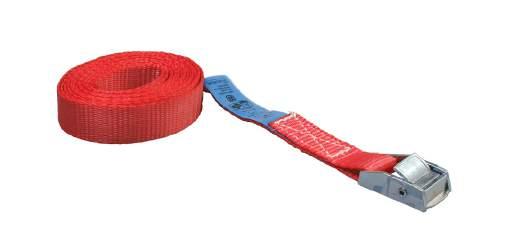

86 PASY TRANSPORTOWE < 2 TON -Line Pas transportowy 510 Jednoczęściowy, grzechotka R25L1, szerokość taśmy 25 mm, kolor taśmy czerwony, rozciągliwość <5%, produkcja i kontrola według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] , Line Pas z zamkiem zaciskowym 400 Jednoczęściowy, zamek zaciskowy K25S, szerokość taśmy 25 mm, kolor taśmy czerwony, wykonano badanie GS i TÜV, rozciągliwość <5%. Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] , Line Pas z zamkiem zaciskowym 300 Dwuczęściowy, zamek zaciskowy K25S, hak trójkątny podwójny 2503, szerokość taśmy 25 mm, kolor taśmy niebieski, rozciągliwość <5%. Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 0,3 5, Line Pas z zamkiem zaciskowym 250 Jednoczęściowy, zamek zaciskowy K25L, szerokość taśmy 25 mm, kolor taśmy czerwony, wykonano badanie GS i TÜV, rozciągliwość <5%. Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,

87 PASY TRANSPORTOWE AIRLINE -Line Pas transportowy 2015 Dwuczęściowy, grzechotka R50B1, podwójne mocowanie Airline 571, wpleciony z szwem zabezpieczającym, szerokość taśmy 50 mm, kolor taśmy czerwony, rozciągliwość <5%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 0,3 2, ,0 0,5 4, Line Pas transportowy 1515 Dwuczęściowy, grzechotka R25B1, podwójne mocowanie Airline 571, wpleciony z szwem zabezpieczającym, szerokość taśmy 25 mm, kolor taśmy czerwony, rozciągliwość <5%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 0,5 5,

88 PASY TRANSPORTOWE AIRLINE -Line Pas z zamkiem zaciskowym 300 Dwuczęściowy, zamek zaciskowy K25S, pojedyncze mocowanie Airline 570, wpleciony z szwem zabezpieczającym, szerokość taśmy 25 mm, kolor taśmy czerwony, rozciągliwość <5%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,0 0,5 4, Line Pas transportowy 1515 Dwuczęściowy, grzechotka R25B1, pojedyncze mocowanie Airline 570, wpleciony z szwem zabezpieczającym, szerokość taśmy 25 mm, kolor taśmy czerwony, rozciągliwość <5%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,4 0,2 3, ,0 0,5 4, Line Pas transportowy 510 Dwuczęściowy, grzechotka R25L1, pojedyncze mocowanie Airline 600, szerokość taśmy 25 mm, kolor taśmy niebieski, rozciągliwość <5%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,1 0,1 1, Line Pas z zamkiem zaciskowym 300 Dwuczęściowy, zamek zaciskowy K25S, proste mocowanie airline 600, szerokość taśmy 25 mm, kolor taśmy niebieski, rozciągliwość <5%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,1 0,1 1,

89 TABELA KOMPATYBILNOŚCI Tabela końcówek pasów zabezpieczających, pasujących do listew Hak trójkątny podwójny 2503 Trzpień gwintowany Trzpień gwintowany Pojedyncze mocowanie Airline 570 Pojedyncze mocowanie Airline 600 Podwójne mocowanie Airline 571 Poczwórne mocowanie Airline 579 Wpust przesuwny Listwy zabezpieczające Airline/ Płytka punktu mocowania Airline* Hak płaski 2504 z zabezpieczeniem Otwór szczelinowy Listwy zabezpieczające Listwy zabezpieczające kombi Listwy zabezpieczające kombi końcówka 5001 Listwy zabezpieczające kombi końcówka 585 Hak S 2501 Szerokość taśmy 25 mm Szerokość taśmy 35 mm Szerokość taśmy 50 mm ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü * ü ü ü ü ü ü ü ü ü ü ü ü Z otworami zamkowymi ü ü Listwy zabezpieczające pałeczkowe ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü 89

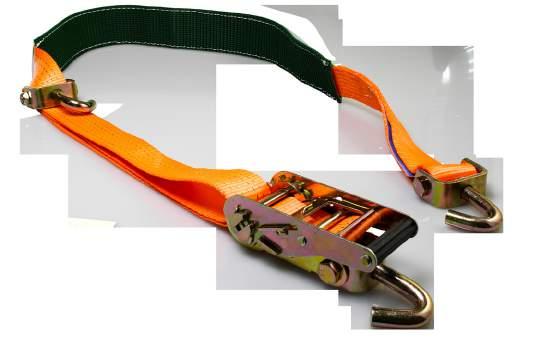

90 PASY DO TRANSPORTU SAMOCHODÓW -Line Trzypunktowy pas transportowy do transportu samochodów 5025 Dwuczęściowy, grzechotka R50S2, hak trójkątny pojedynczy obrotowy 5010 (zamontowany bezpośrednio). Swobodny koniec z pojedynczym hakiem, obrotowy 5019 z pojedynczym hakiem, obrotowy 5019 swobodny przebieg, z osłoną przed przetarciem (Controller) zielony, długość 750 mm. Koniec swobodny wpleciony, wyposażony w szew zabezpieczający. Szerokość taśmy 50 mm, kolor taśmy pomarańczowy, rozciągliwość <4%, produkcja i kontrola według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,8 -- 2,

91 PASY DO TRANSPORTU SAMOCHODÓW Zalecamy zabezpieczenie wyłącznie w połączeniu z klinami pod koła (patrz strona 95). -Line Trzypunktowy pas transportowy do transportu samochodów 4025 Dwuczęściowy, grzechotka R50S1, hak trójkątny pojedynczy obrotowy 5010, (zamontowany bezpośrednio). Część luźna - hak trójkątny podwójny 5002 hak trójkątny podwójny 5002 o swobodnym przebiegu, w zestawie niebieska osłona przed przetarciem długość 1000 mm. Koniec swobodny wpleciony, wyposażony w szew zabezpieczający. Szerokość taśmy 50 mm, kolor taśmy czerwony, rozciągliwość <4%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,8 -- 2,

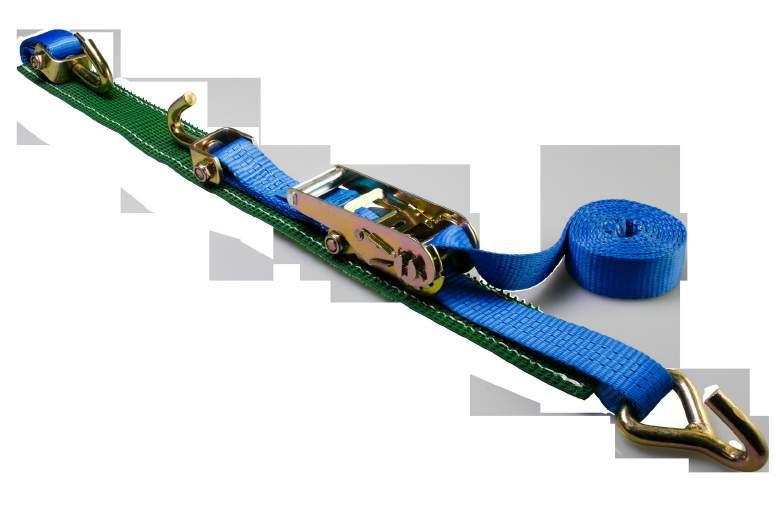

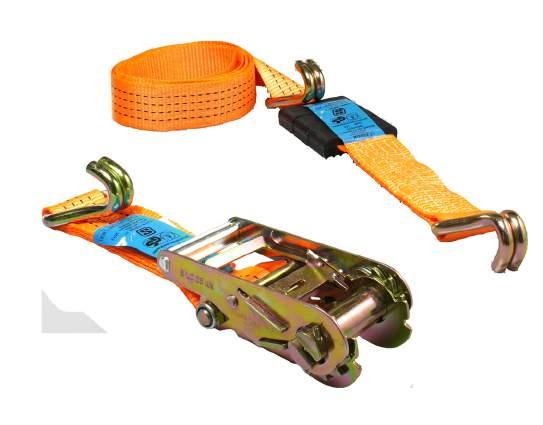

92 PASY DO TRANSPORTU SAMOCHODÓW -Line Trzypunktowy pas transportowy do transportu samochodów 4025 Dwuczęściowy, grzechotka R50S1 z hakiem trójkątnym podwójnym 5002 i hakiem trójkątnym 5002 swobodny przebieg do swobodnego końca, w zestawie 3 sztuki osłon przed przetarciem. Koniec swobodny wpleciony, wyposażony w szew zabezpieczający. Szerokość taśmy 50 mm, kolor taśmy pomarańczowy, rozciągliwość <4%, produkcja i kontrola według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,7 0,2 2, Line Trzypunktowy pas transportowy do transportu samochodów 4025 Dwuczęściowy, grzechotka R50S1 z hakiem trójkątnym podwójnym 5002 i hakiem trójkątnym podwójnym 5002 swobodny przebieg do swobodnego końca, w zestawie osłona przed przetarciem (Kontroler gumowy) czarna, długość 700 mm. Koniec swobodny wpleciony, wyposażony w szew zabezpieczający. Szerokość taśmy 50 mm, kolor taśmy pomarańczowy, rozciągliwość <4%, produkcja i kontrola według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,5 0,2 2,

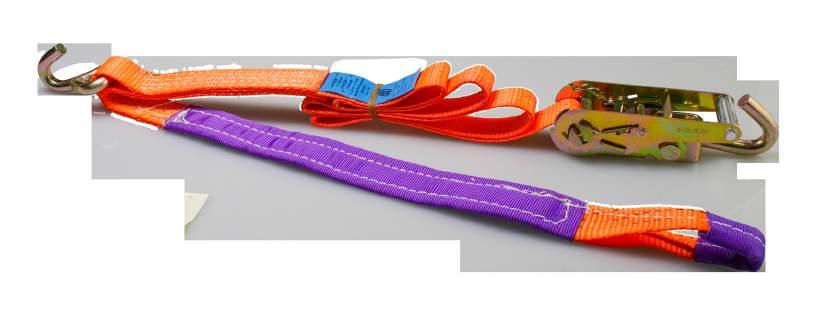

93 PASY DO TRANSPORTU SAMOCHODÓW -Line Trzypunktowy pas transportowy do transportu samochodów 3021 Dwuczęściowy, grzechotka R35S1 z hakiem trójkątnym pojedynczym 3505 i hakiem trójkątnym pojedynczym 3502 swobodny przebieg do swobodnego końca, w zestawie osłona przed przetarciem (Kontroler) zielona, długość 750 mm. Koniec swobodny wpleciony, wyposażony w szew zabezpieczający. Szerokość taśmy 35 mm, kolor taśmy niebieski, rozciągliwość <4%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,2 0,2 3,

94 PASY DO TRANSPORTU SAMOCHODÓW -Line Trzypunktowy pas transportowy do transportu samochodów 3018 Dwuczęściowy, grzechotka R35S1 z hakiem trójkątnym podwójnym 3501 i hakiem trójkątnym podwójnym 3501 swobodny przebieg do swobodnego końca, w zestawie osłona przed przetarciem (Kontroler gumowy) czarna, długość 700 mm. Koniec swobodny wpleciony, wyposażony w szew zabezpieczający. Szerokość taśmy 35 mm, kolor taśmy pomarańczowy, rozciągliwość <4%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,5 0,2 2,

95 PASY DO TRANSPORTU SAMOCHODÓW -Line Trzypunktowy pas transportowy do transportu samochodów 3018 do bocznego zabezpieczenia kół Trzyczęściowy, grzechotka R35B1, hak trójkątny pojedynczy 3502, pas poprzeczny 0,4 m. Koniec swobodny wpleciony, wyposażony w szew zabezpieczający. Szerokość taśmy 35 mm, kolor taśmy pomarańczowy, rozciągliwość <4%, produkcja i kontrola według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,3 0,3 3, Line Trzypunktowy pas transportowy do transportu samochodów 3018 do bocznego zabezpieczenia kół Dwuczęściowy, grzechotka R35S1 z hakiem trójkątnym pojedynczym obrotowa 3505 i hakiem trójkątnym pojedynczym 3502 przyszytym 600 mm od końca pętli. Pętla 150 mm z osłoną przed przetarciem, kolor fioletowy. Osłona 400 mm przed przetarciem pomiędzy pętlą a przyszytym hakiem trójkątnym, kolor fioletowy. Koniec swobodny wpleciony z szwem zabezpieczającym. Szerokość taśmy 35 mm, kolor taśmy pomarańczowy, rozciągliwość <4%, wyprodukowany i poddany kontroli według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,5 -- 1,

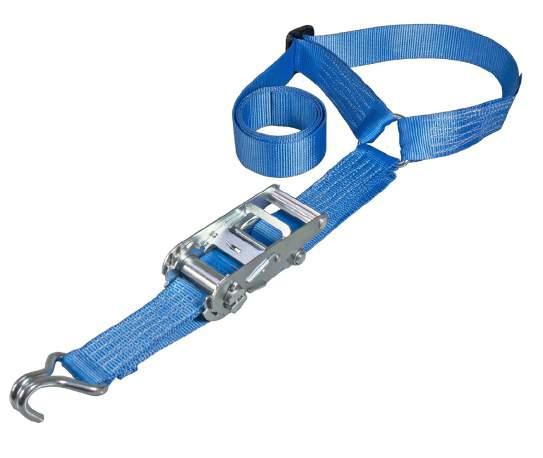

96 PASY DO TRANSPORTU SAMOCHODÓW -Line Pas transportowy Y do transportu samochodów 2025 do bocznego zabezpieczenia kół Dwuczęściowy z hakiem podwójnym trójkątnym, pierścień D, sprzączka i wąska grzechotka R50S1. Koniec swobodny wpleciony, wyposażony w szew zabezpieczający. Szerokość taśmy 50 mm, kolor taśmy niebieski, rozciągliwość <4%, wyprodukowany i poddany kontroli według DIN EN W rozdzielaczu Y część pasa ze sprzączką 0,2 m oraz część pasa 1,8 m. Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] ,8 2,0 0,

97 PASY DO TRANSPORTU SAMOCHODÓW - OSPRZĘT -Line Osłona przed przetarciem Do pasów transportowych do transportu samochodów 50 mm, czarna guma, długość 700 mm Line Osłona przed przetarciem Profilowana powierzchnia gumowa, do pasów transportowych do transportu samochodów 50 mm, kolor zielony, długość 750 mm Blokada koła do transportu samochodów Wymiary 515 x 120 x 149 mm, stal ocynkowana, masa 37,72 kg

98 ELEMENTY POMOCNICZE DO ZABEZPIECZEŃ 98

99 NAROŻNIK OCHRONNY NAROŻNIK OCHRONNY UCHWYTU ZAPASU 103 MATY ANTYPOŚLIZGOWE 104 POWLEKANE PŁYTY PODŁOGOWE

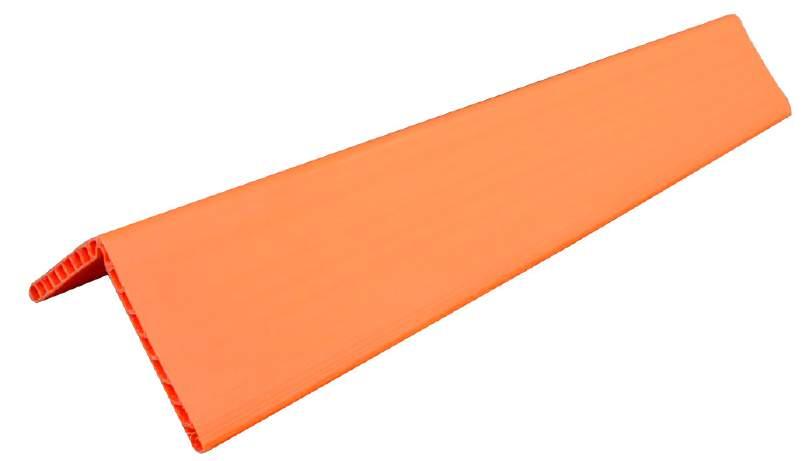

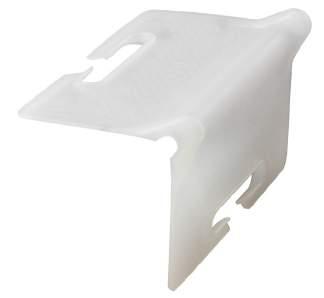

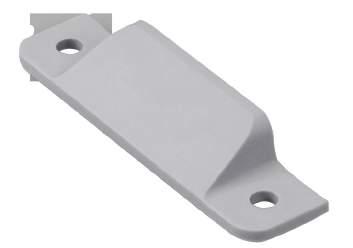

100 OCHRONA KRAWĘDZI Line Narożnik ochronny Tworzywo sztuczne białe, z otwartą szczeliną do przeprowadzenia pasa. Długość ramienia Szerokość Masa [mm] [mm] [kg] x , Line Narożnik ochronny Tworzywo sztuczne czerwone z wzmocnieniem i wydrążoną gardzielą. Nadaje się do transportu papieru i innych delikatnych ładunków. Długość ramienia Szerokość Masa [mm] [mm] [kg] x ,20 100

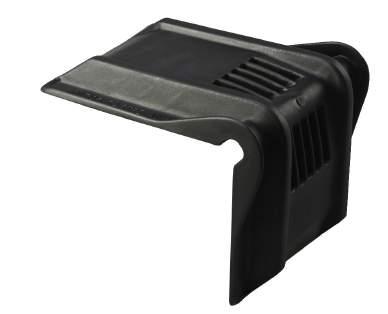

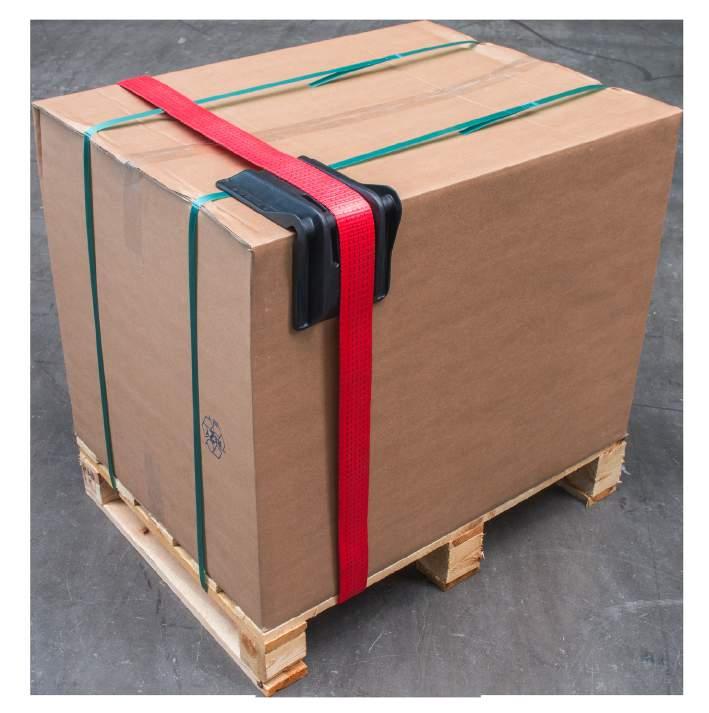

101 OCHRONA KRAWĘDZI Line Narożnik ochronny Tworzywo sztuczne czarne z wzmocnieniem i wydrążoną gardzielą. Nadaje się do transportu papieru i innych delikatnych ładunków. Długość ramienia Szerokość Masa [mm] [mm] [kg] x ,24 101

102 OCHRONA KRAWĘDZI 190 -Line Narożnik ochronny Tworzywo sztuczne pomarańczowe. Indywidualna możliwość skrócenia. 190 Długość ramienia Długość Masa [mm] [m] [kg/m] x 190 0,80 2, x 190 1,20 2, x 190 5,85 2,51 102

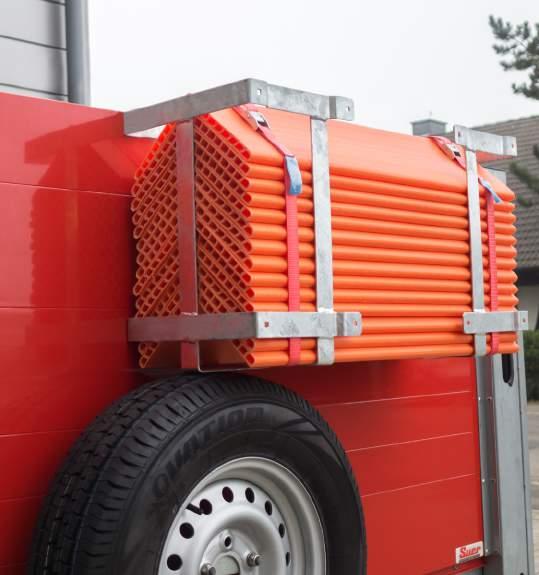

103 NAROŻNIK OCHRONNY UCHWYTU ZAPASU -Line Uchwyt zapasu zestaw 1 Zabudowa na burcie, długość regulowana indywidualnie Zawartość składa się z: 1 sztuka -Line Uchwyt zapasu narożników ochronnych (patrz poniżej) sztuki -Line Pas z zamkiem zaciskowym 350 (patrz poniżej) Line Uchwyt zapasu zestaw 2 Zabudowa na burcie, długość regulowana indywidualnie Zawartość jak zestaw 1 plus: 10 sztuk -Line Narożniki ochronne 1200 mm (patrz strona 102) Line Uchwyt zapasu zestaw 3 Zabudowa na burcie, długość regulowana indywidualnie Zawartość jak zestaw 1 plus: 14 sztuk -Line Narożniki ochronne 800 mm (patrz strona 102) Line Pas z zamkiem zaciskowym 350 Jednoczęściowy, grzechotka K25S, szerokość taśmy 25 mm, kolor taśmy czerwony, rozciągliwość <7%, produkcja i kontrola według DIN EN Długość FE LE SHF STF LC [dan] LC [dan] [m] [m] [m] [dan] [dan] , Line Uchwyt zapasu narożników ochronnych Składa się z dwóch elementów blaszanych, stal ocynkowana. Zabudowa na burcie, długość regulowana indywidualnie. Nadaje się do transportu 14 narożników ochronnych lub

104 MATY ANTYPOŚLIZGOWE -Line Maty antypoślizgowe - arkusze Granulat gumowy wiązany PU, czarny nakrapiany. Posiada certyfikat Instytutu Fraunhofera. Wymiary Współczynnik tarcia Masa [mm] [μ] [kg] x 200 x 8 0,6 0,35 Indywidualna wielkość arkuszy i rolek na zamówienie - szerokość maksymalna 1500 mm. -Line Maty antypoślizgowe w rolce Granulat gumowy wiązany PU, czarny nakrapiany. Posiada certyfikat Instytutu Fraunhofera. Wymiary Współczynnik tarcia Masa [mm] [μ] [kg] x 250 x 8 0,6 7,20 Brak poślizgu do kąta

105 POWLEKANE PŁYTY PODŁOGOWE Alternatywa dla mat antypoślizgowych Powierzchnia 09 Bardzo mocne osadzenie - certyfikacja! Powierzchnia, oferująca optymalne właściwości antypoślizgowe. Trwała wartość współczynnika tarcia µ=0,8, certyfikacja DEKRA. Do cięcia płyt tej jakości zalecamy wykorzystanie pił o zębach wysadzanych diamentami. Piły dostępne na zamówienie, nr art w naszym sklepie. Powierzchnia 01 Z efektem tłumienia hałasu Oprócz wysokiej trwałości chemicznej, powierzchnia ta jest łatwa do utrzymania w czystości. Powierzchnia nadaje się w szczególności do zamkniętych ładowni, np furgonów lub ciężarówek. Współczynnik śliskości wynosi około µ=0,7. Sklejki powlekane, pokryte powłoką Jednostronnie z 3 mm warstwą powłoki antypoślizgowej. Posiada certyfikat Instytutu Fraunhofera. Jakość Wymiary Grubość płyty/ Masa [mm] Powłoka [kg] [mm] x /3 44, x /3 53, x /3 56, x /3 62, x /3 53, x /3 56, x /3 67, x /3 75, x /3 58, x /3 64, x /3 33, x /3 55, x /3 70, x /3 77,81 105

106 ZESTAWY DO ZABEZPIECZENIA ŁADUNKU 106

107 ZESTAW DO ZABEZPIECZENIA ŁADUNKU NR ZESTAW DO ZABEZPIECZENIA ŁADUNKU NR

108 ZESTAWY DO ZABEZPIECZENIA ŁADUNKU Wszystko w porządku! -Line Zestaw do zabezpieczenia ładunku nr 1a Bez skrzynki na narzędzia Line Zestaw do zabezpieczenia ładunku nr 1b Ze skrzynką na narzędzia "Magic 100" ( ) x 500 x 490 mm (S/W/G), z zamkiem z zasuwą obrotową i zamkiem cylindrycznym Zawartość składa się z: 30 sztuk Podkładka antypoślizgowa 300 x 200 x 8 mm sztuk Narożniki ochronne, tworzywo sztuczne czarne, szerokość 145 mm, Długość ramienia 200 x 155 mm sztuk Pas transportowy 5035, dwuczęściowy, grzechotka R50E1, hak trójkątny podwójny 5002, szerokość taśmy 50 mm, kolor taśmy czerwony, etykieta wewnątrz, wykonano badanie GS i TÜV, rozciągliwość <5%

109 ZESTAWY DO ZABEZPIECZENIA ŁADUNKU -Line Zestaw do zabezpieczenia ładunku nr 2a Bez skrzynki na narzędzia Line Zestaw do zabezpieczenia ładunku nr 2b (rysunek) Ze skrzynką na narzędzia "Magic 60" ( ). 600 x 450 x 470 mm (S/W/G), z zamkiem z zasuwą obrotową i zamkiem cylindrycznym Zawartość składa się z: 24 sztuk Podkładka antypoślizgowa 300 x 200 x 8 mm sztuk Narożniki ochronne, tworzywo sztuczne czarne, szerokość 145 mm, długość ramienia 200 x 155 mm sztuk Pas transportowy 5035, dwuczęściowy, grzechotka R50E1, hak trójkątny podwójny 5002, szerokość taśmy 50 mm, kolor taśmy czerwony, etykieta wewnątrz, wykonano badanie GS i TÜV, rozciągliwość <5%

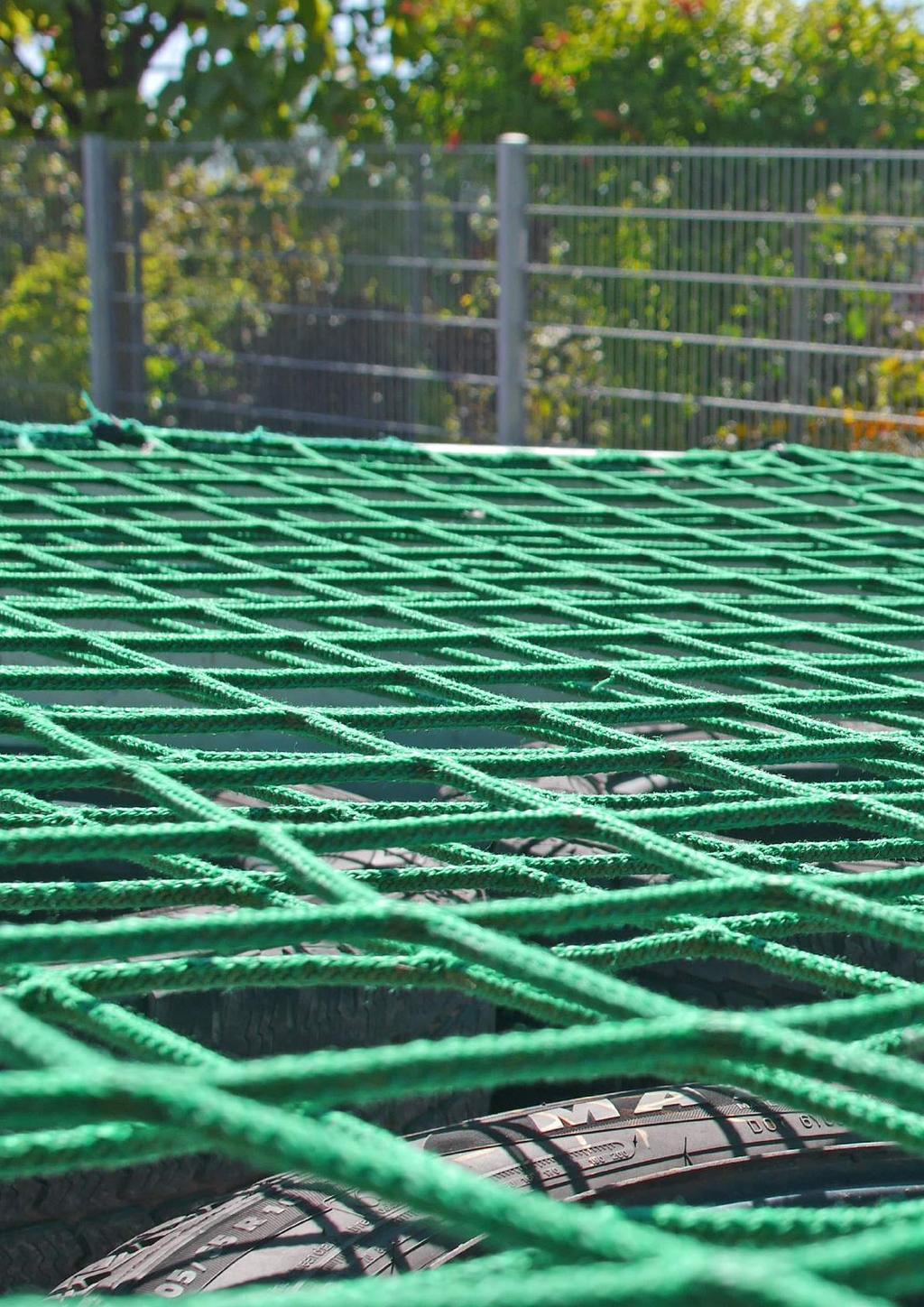

110 110 SIATKI TRANSPORTOWE

111 SIATKA ZABEZPIECZAJĄCA TYLNA 112 SIATKA ZABEZPIECZAJĄCA ŁADUNEK 113 SIATKI PRZYKRYWAJĄCE 114 SIATKI INDYWIDUALNE

112 SIATKA ZABEZPIECZAJĄCA TYLNA -Line Siatka transportowa, zabezpieczająca, tylna Tkanina poliestrowa 25 mm niebieska, szerokość oka 175 x 175 mm. Etykieta z osłoną, wyposażona w hak S 2501 z powłoką PVC i hak płaski z zabezpieczeniem 2504 do pałeczek ø 8 mm. Dodatkowo 2 pasy 1000 mm, wyposażone w haki S 2501 z powłoką PVC i zamkiem zaciskowym K25G. Wysokość użycia Szerokość użycia LC siatka LC siatka [mm] [mm] ogółem Punkt mocowania [dan] [dan]

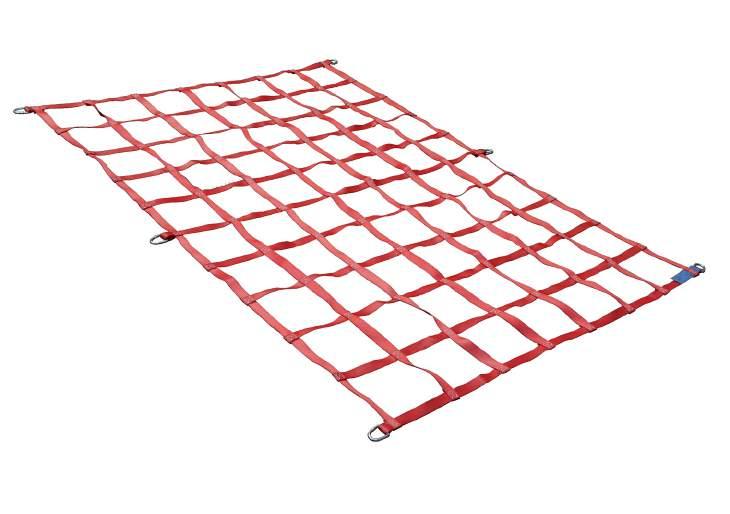

113 SIATKA DO ZABEZPIECZENIA ŁADUNKU -Line Siatka do zabezpieczenia ładunku Tkanina poliestrowa 25 mm czerwona, szerokość oka 150 x 150 mm. Etykieta z osłoną, wyposażona w 6 obiegowych pierścieni D. Wymiary LC siatka LC siatka [mm] ogółem Punkt mocowania [dan] [dan] x mm 113

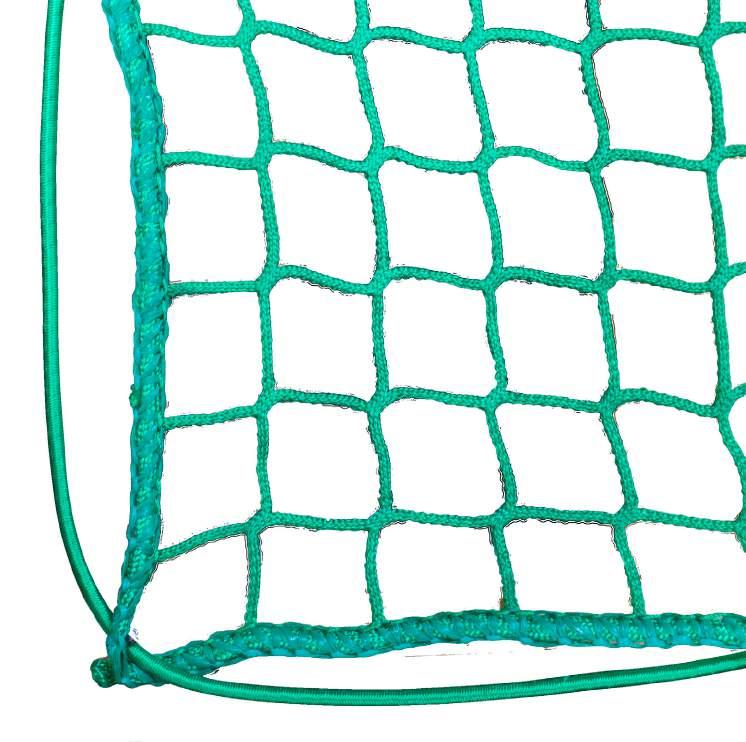

114 SIATKI PRZYKRYWAJĄCE 45 mm -Line Siatki przykrywające do przyczepek do samochodów osobowych platform i kontenerów Średnica oka 45 mm, z obiegającą linką naciągową z gumy Ø 6 mm, grubość PPM 3 mm, kolor zielony. Szerokość x Długość [m] ,5 x 1, ,0 x 2, ,0 x 3, ,5 x 3, ,0 x 3, ,0 x 4, ,5 x 5, ,5 x 6, ,5 x 7,0 114

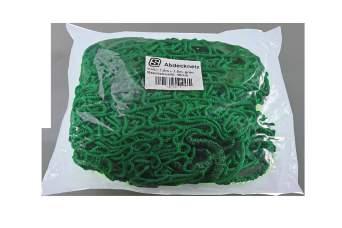

115 SIATKI INDYWIDUALNE Wszystkie siatki -Line są dostarczane w pojedynczych opakowaniach. Dokładne dopasowanie Proszę podać nam wymiary w świetle (szerokość i wysokość), wysokość dystansów punktów mocowania Państwa pojazdu oraz pożądaną szerokość oka siatki - skonfigurujemy optymalną siatkę dla Państwa potrzeb. Proszę jeszcze wybrać kolor tkaniny oraz końcówki do mocowania. Opcjonalnie zadrukujemy siatkę według Państwa wytycznych tekstem lub logo. 115

116 URZĄDZENIA POMOCNICZE DLA POTRZEB ROLNICTWA 116

117 LINA HOLOWNICZA 108 OSPRZĘT

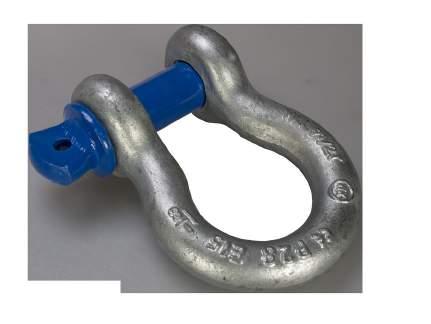

118 PĘTLE DO HOLOWANIA OSPRZĘT -Line Lina holownicza Wykonane w 100% z włókien poliestrowych. Stała, czerwona flaga ostrzegawcza w środku. Do holowania i odprowadzania rolniczych pojazdów kołowych. Kolor Długość BC Dopuszczalna masa całk. pojazdu [m] [dan] [t] czerwony 4, niebieski 4, czerwony 6, niebieski 6, Ucho do lin holowniczych Spawane ucho ocynkowane, wysoka wytrzymałość, ze sworzniem, nośność 9,5 t

119 Zachowaj równowagę! Z wykorzystaniem obciążników betonowych Suer możliwe jest utrzymanie równowagi w każdej sytuacji. Typ "SM" Typ "SBH" Typ "SBS" Typ "SB" Typ "SBK/KK/D" 119

120 Zawiesia ZAWIESIA 120

121 ZAWIESIA OKRĄGŁE 122 ZAWIESIA PASOWE

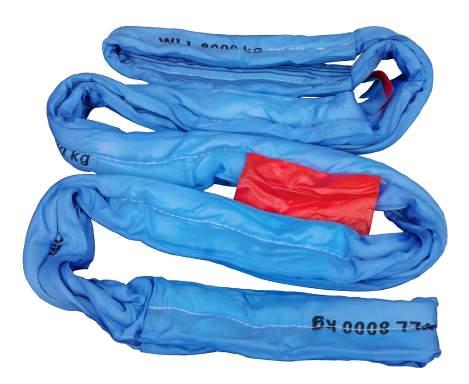

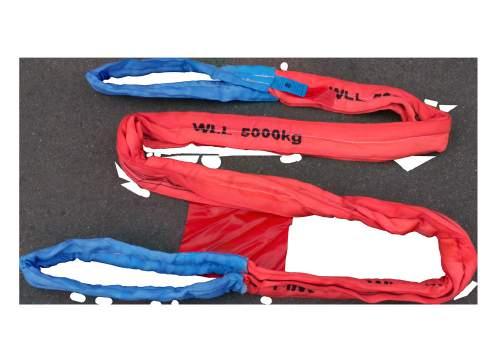

122 ZAWIESIA OKRĄGŁE -Line Zawiesia okrągłe Według DIN EN , z deklaracją zgodności, oznakowane paskiem tonażowym i wszytą etykietą z oznaczeniem nośności. Wykonane w 100% z włókien poliestrowych. Kolor Długość obwodu Paski tonażowe Dopuszczalne obciążenie według mocowania [dan] [Euronorm] [m] fioletowy 2, fioletowy 3, fioletowy 4, fioletowy 6, zielony 2, zielony 3, zielony 4, zielony 6, żółty 2, żółty 3, żółty 4, żółty 6, szary 4,

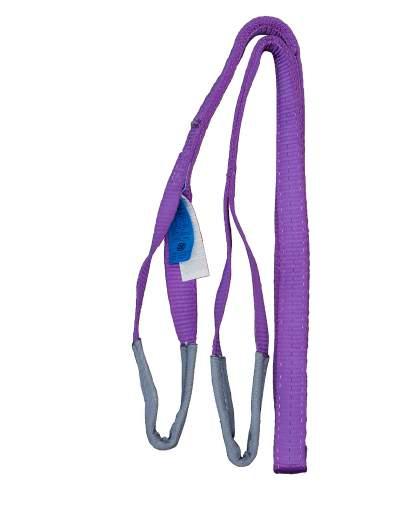

123 ZAWIESIA PASOWE -Line Zawiesia pasowe Według DIN EN , z deklaracją zgodności, oznakowane paskiem tonażowym i wszytą etykietą z oznaczeniem nośności. Wykonane w 100% z włókien poliestrowych, współczynnik bezpieczeństwa 7:1. Kolor Długość obwodu Paski tonażowe Dopuszczalne obciążenie według mocowania [dan] [Euronorm] [m] fioletowy 2, fioletowy 4, fioletowy 6, zielony 2, zielony 4, zielony 6, żółty 2, żółty 4, żółty 6,

124 124 UCHA DO MOCOWANIA ŁADUNKU UCHWYTY WPUSZCZANE DO MOCOWANIA ŁADUNKU

125 UCHA DO MOCOWANIA ŁADUNKU UCHWYTY WPUSZCZANE DO MOCOWANIA ŁADUNKU UCHWYTY SKRZYNKOWE 133 UCHWYTY ZACZEPOWE TABLICZKI INFORMACYJNE DO PUNKTÓW ZAMOCOWANIA

126 ,25 UCHO DO MOCOWANIA ŁADUNKU Ucho do mocowania ładunku Ocynkowane, dopuszczalne obciążenie 800 dan, masa 0,20 kg. W zestawie 2 nakrętki sześciokątne DIN 985 M12-8. Poddane kontroli według DIN EN Podkładka do ucha do mocowania ładunku Ocynkowana, masa 0,08 kg , M12 30 Ucho do mocowania ładunku wygięte pod kątem 150 Ocynkowane, dopuszczalne obciążenie 2000 dan, masa 0,30 kg. W zastawie płyta i 2 nakrętki. Poddane kontroli według DIN EN ø12 20 Ucho do mocowania ładunku Ocynkowane, dopuszczalne obciążenie 2500 dan, masa 0,33 kg. Poddane kontroli według DIN EN Montaż ucha możliwy w każdym stalowym profilu ramy podłogowej Suer z fazowaną/odciętą krawędzią górną/zewnętrzną np.: Dlatego stosujemy te ucha w produkcji seryjnej naszych stalowych zespołów podłogowych z platformami lub naczepami - firankami Cargotraill M10 126

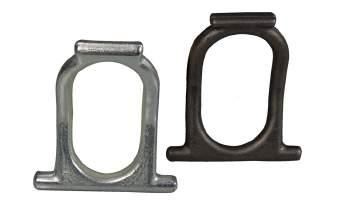

127 UCHO DO MOCOWANIA ŁADUNKU Ucho do mocowania ładunku Ocynkowane, dopuszczalne obciążenie 2000 dan, masa 0,37 kg. Poddane kontroli według DIN EN Ucho do mocowania ładunku Surowe, dopuszczalne obciążenie 2000 dan, masa 0,37 kg. Poddane kontroli według DIN EN Podkładka do wspawania do ucha do mocowania ładunku 3 Surowa, masa 0,18 kg PWP do ucha do mocowania ładunku 1 Ocynkowane, dopuszczalne obciążenie 2500 dan, masa 0,16 kg. Poddane kontroli według DIN EN PWP uchwyt do ucha do mocowania ładunku Ocynk ogniowy, masa 0,19 kg , Uchwyt może zostać przyspawany lub przykręcony do profilu ramy podłogi, dlatego jest szczególnie odpowiedni dla profili ramy podłogi z aluminium. Uchwyty te stosujemy w produkcji seryjnej naszych aluminiowych zabudów skrzyniowych Cargotrail PWP do ucha do mocowania ładunku Pingwin 1 Ocynkowane, dopuszczalne obciążenie 2000 dan, masa 0,25 kg. Poddane kontroli według DIN EN Podkładka do ucha do mocowania ładunku Pingwin Surowa, masa 0,22 kg Podkładka do ucha do mocowania ładunku Pingwin Ocynkowana, masa 0,22 kg

128 35 50 UCHO DO MOCOWANIA ŁADUNKU PWP Ucho do mocowania ładunku Pointer z otworami montażowymi 21,5 Ø88,9 Ocynkowane, dopuszczalne obciążenie 2000 dan, masa 2,24 kg. Poddane kontroli według DIN EN PWP Ucho do mocowania ładunku Pointer bez otworów montażowych Ocynkowane, dopuszczalne obciążenie 2000 dan, masa 2,24 kg. Poddane kontroli według DIN EN Ø57 20 PWP "Pointer" winien zostać zabudowany w podłodze pojazdu i przymocowany do ramy za pomocą co najmniej 4 śrub z łbem walcowym DIN 912 ISO 4762 M Wersja bez otworów umożliwia dowolne mocowanie. Nadaje się do montażu kłonic dowolnej wysokości lub zaczepu pasów transportowych. Uchwyt na pas transportowy 12 ton Kuty, pierścień ocynkowany, obudowa skrzynkowa surowa, siła naciągu dan, masa 4,61 kg. Poddane kontroli według DIN EN Do transportu ciężkich przedmiotów

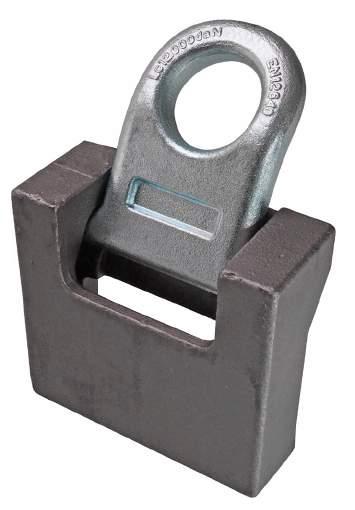

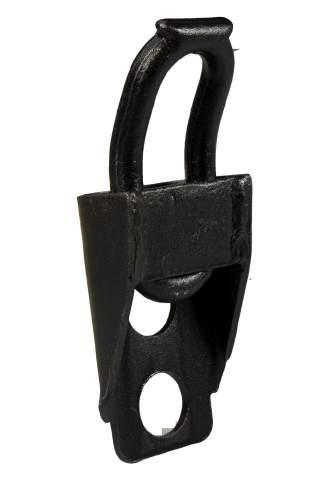

129 UCHO DO MOCOWANIA ŁADUNKU Ucho do mocowania ładunku Gruntowane, dopuszczalne obciążenie 2500 dan, masa 0,60 kg. Poddane kontroli według DIN EN Ucho do mocowania ładunku Surowe/gruntowane, dopuszczalne obciążenie dan, masa 3,40 kg. Poddane kontroli według DIN EN max

130 UCHWYTY WPUSZCZANE DO MOCOWANIA ŁADUNKU Uchwyt wpuszczany Element wpuszczany ocynkowany ogniowo, ucho cynkowane galwanicznie, dopuszczalne obciążenie 1000 dan, Masa 0,52 kg. Poddane kontroli według DIN EN Płyta wzmacniająca Ocynkowana, 133 x 143 x 3 mm, masa 0,29 kg Płytę wzmacniającą należy wykorzystać do montażu uchwytów wpuszczanych w płytach ze sklejki powlekanej lub drewna, w celu osiągnięcia lepszego podziału siły dzięki większej powierzchni Uchwyt wpuszczany Element wpuszczany ocynkowany ogniowo, ucho cynkowane galwanicznie, dopuszczalne obciążenie 1000 dan, Masa 0,65 kg. Poddane kontroli według DIN EN

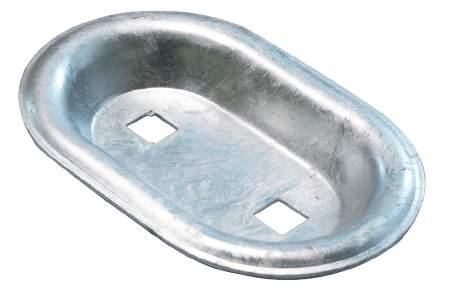

131 UCHWYTY WPUSZCZANE DO MOCOWANIA ŁADUNKU Ucho do mocowania ładunku Ocynk ogniowy, dopuszczalne obciążenie uchwytu 2000 dan, masa 0,11 kg. Poddane kontroli według DIN EN Podkładka do ucha do mocowania ładunku Ocynk ogniowy, masa 0,11 kg Uchwyt wpuszczany Ocynk ogniowy, masa 0,24 kg Kompletny uchwyt wpuszczany mocuje się za pomocą dwóch śrub z łbem płaskim DIN 603-M 12. Śruby nie należą do zakresu dostawy ,5 16,

132 UCHWYTY WPUSZCZANE DO MOCOWANIA ŁADUNKU Uchwyt wpuszczany Surowy, dopuszczalne obciążenie 2000 dan, masa 0,57 kg. Poddane kontroli według DIN EN , Uchwyt wpuszczany Surowy, dopuszczalne obciążenie 2500 dan, masa 0,78 kg. Poddane kontroli według DIN EN Uchwyt wpuszczany Surowy, dopuszczalne obciążenie 2500 dan, masa 0,75 kg. Poddane kontroli według DIN EN Uchwyt wpuszczany Gruntowany, dopuszczalne obciążenie 6000 dan, masa 1,64 kg. Poddane kontroli według DIN EN Uchwyt wpuszczany Gruntowany, dopuszczalne obciążenie 6000 dan, masa 0,70 kg. Poddane kontroli według DIN EN

133 UCHWYTY SKRZYNKOWE Ø63 Uchwyt skrzynkowy Gruntowane, dopuszczalne obciążenie 2500 dan, masa 0,92 kg. Poddane kontroli według DIN EN Uchwyt skrzynkowy Gruntowane, dopuszczalne obciążenie 2500 dan, siłą niszcząca pionowa 7000 dan, masa 1,64 kg. Poddane kontroli według DIN EN Uchwyt skrzynkowy Gruntowane, dopuszczalne obciążenie 3000 dan, masa 1,12 kg. Poddane kontroli według DIN EN Uchwyt skrzynkowy Gruntowane, dopuszczalne obciążenie 6500 dan, masa 1,90 kg. Ten uchwyt NIE został poddany kontroli według DIN EN W Niemczech nie jest dopuszczony jako system zabezpieczenia ładunku według dyrektywy BG dotyczące zabezpieczeń w transporcie samochodowym. Podane wartości obciążeń są danymi producenta

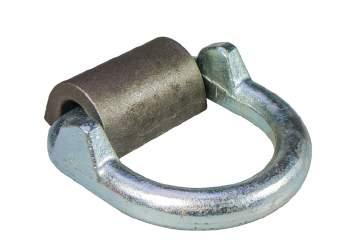

134 101 UCHWYTY ZACZEPOWE Punkty zamocowania Stal, klasa jakości 8, z podkładką do przyspawania, nośność 3,15 t, masa 0,69 kg. Poddane kontroli według DIN EN , , , Uchwyt zaczepowy Surowy, dopuszczalne obciążenie dan, masa 3,27 kg. Poddane kontroli według DIN EN Podkładka do wspawania do uchwytu zaczepowego Surowa, masa 1,32 kg, poddane kontroli według DIN EN Uchwyt zaczepowy Surowy, dopuszczalne obciążenie dan, masa 1,32 kg. Poddane kontroli według DIN EN Podkładka do wspawania do uchwytu zaczepowego Surowa, masa 0,63 kg

135 UCHWYTY ZACZEPOWE - TABLICZKI INFORMACYJNE 2 Uchwyty zaczepowe do statków Ro - Ro 1 1 Ocynkowane, możliwość obciążenia dan według DIN EN do statków RoRo, możliwość obciążenia dan według DIN EN 12640, masa 1,94 kg Podkładka do wspawania do uchwytu zaczepowego 2 Surowa, masa 0,79 kg Tabliczki informacyjne do punktów zamocowania Folia samoprzylepna. Wersja DIN Wymiary [mm] dan DIN x dan DIN EN x dan DIN EN x dan DIN EN x dan DIN EN x

136 LINY ŁAŃCUCHY NAPINACZE 136

137 NAPINACZE DO LIN I PASÓW LINY OSPRZĘT DO LIN 142 ŁAŃCUCHY 143 OSPRZĘT DO ŁAŃCUCHÓW

138 NAPINACZE DO LIN I PASÓW Napinacz 1820 Gruntowany na czerwono, do pasów maks. 50 x 8 mm, masa 4,86 kg Wielkość d Wielkość a Wielkość h Wielkość s Masa [mm] [mm] [mm] [mm] [kg] , , , , , ,28 Napinacze 1820 i 1880 nie zostały poddane kontroli Stowarzyszenia zawodowego Zabezpieczeń transportowych. Dlatego nie podano wartości obciążeń. Stosowanie tych napinaczy w Niemczech nie jest możliwe Napinacz 1880 Lakierowany/ocynkowany, z zabezpieczeniem sprężynowym, do pasów maks. 50 x 6 mm, masa 1,66 kg Wielkość d Wielkość a Wielkość h Wielkość s Masa [mm] [mm] [mm] [mm] [kg] , , , , , , SW Napinacz 2622 Lakierowany na czarno, do pasów maks. 50 x 5 mm, długość 3000 mm lub liny stalowej maks. Ø 8 mm, długość 9000 mm. Dopuszczalne obciążenie 20 kn, naciąg wstępny 5 kn, masa 6,15 kg Wielkość d Wielkość a Wielkość h Wielkość s Masa [mm] [mm] [mm] [mm] [kg] , , , , , , W połączeniu z nasadzaną przekładnią 4504, nr art (następna strona), napinacz 2622 odpowiada wymogom stowarzyszenia zawodowego. Ta kombinacja jest oznaczona znakiem GS - poddano kontroli bezpieczeństwa

139 NAPINACZE DO LIN I PASÓW Przekładnia nasadzana 4504 Czarne lakierowanie, do napinaczy2622, moment obrotowy 150 Nm, masa 3,15 kg Wielkość d Wielkość a Wielkość h Wielkość s Masa [mm] [mm] [mm] [mm] [kg] , , , , , ,28 Podnośnik do koła zapasowego Lakierowany/ocynkowany, z zabezpieczeniem sprężynowym, do pasów maks. 50 x 6 mm, masa 1,66 kg Wielkość d Wielkość a Wielkość h Wielkość s Masa [mm] [mm] [mm] [mm] [kg] , , , , , , ,

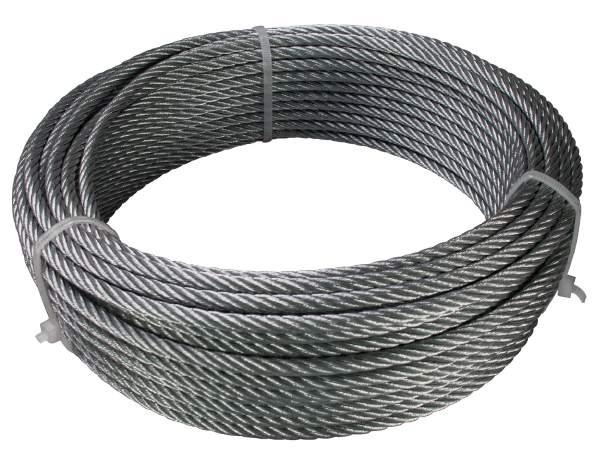

140 LINY Liny okrągłosplotkowe 6 x 7 Z wkładem z włókna, według DIN EN , ocynk. Ø liny Długość liny Masa Minimalna siła niszcząca [mm] [m] [kg/m] [kn] ,03 5, ,06 9, ,09 14, ,23 37, ,70 115,00 Liny okrągłosplotkowe 6 x 19 Z wkładem z włókna, według DIN EN , ocynk. Ø liny Długość liny Masa Minimalna siła niszcząca [mm] [m] [kg/m] [kn] ,13 19, ,13 19, ,22 34, ,22 34, ,35 54,40 140

141 LINY Liny stalowe z kauszami Ø 10 mm Z liny okrągłosplotkowej 6 x 19 mm z wkładem z włókna, według DIN EN Obustronnie kausza A 9 DIN 6899 do sworznia Ø 20 mm. Minimalna siła niszcząca 4920 kn, ocynk. Długość znamionowa [mm] Masa [kg] , , , , , ,60 Liny stalowe z kauszami Ø 13 mm Z liny okrągłosplotkowej 6 x 19 mm z wkładem z włókna, według DIN EN Obustronnie kausza A 12 DIN 6899 do sworznia Ø 26 mm. Minimalna siła niszcząca 8310 kn, ocynk. Długość znamionowa [mm] Masa [kg] , , , , , , , , ,26 Liny stalowe z kauszami Ø 16 mm Z liny okrągłosplotkowej 6 x 19 mm z wkładem z włókna, według DIN EN Obustronnie kausza A 15 DIN 6899 do sworznia Ø 32 mm. Minimalna siła niszcząca kn, ocynk. Długość Nennlänge znamionowa Długość znamionowa [mm] Masa [kg] , , , , , ,85 141

142 OSPRZĘT DO LIN s h b t s h a d Rolka liny z uchwytem Surowa. Wielkość d Wielkość a Wielkość h Wielkość s Wielkość t Masa [mm] [mm] [mm] [mm] [mm] [kg] , ,58 Rolka liny Surowa. Wielkość d Wielkość a Wielkość h Wielkość s Masa [mm] [mm] [mm] [mm] [kg] , , , , , ,28 10,5 d h b t d Rolka liny Tworzywo sztuczne, Ø 76 mm, masa 0,04 kg Wielkość d Wielkość a Wielkość h Wielkość s Masa [mm] [mm] [mm] [mm] [kg] , , , , , ,28 Uchwyt Stal surowa. Wielkość b Wielkość d Wielkość h Wielkość s Masa [mm] [mm] [mm] [mm] [kg] , , , ,26 142

143 ŁAŃCUCHY Łańcuch z ogniwem długim Ocynk, DIN Wielkość d Wielkość b Wielkość t ~Siła niszcząca Długość Masa [mm] [mm] [mm] [N] [m] [kg/m] , , , , , , , ,75 b t Łańcuchy ze stali okrągłej DIN 5685 nie zostały poddane próbie wytrzymałości - ich użycie jako elementu mocującego lub nożnego jest zakazane. Podane wartości siły niszczącej to wartości, wynikające z obliczeń. d Łańcuch z ogniwem długim A Ocynk, DIN t Wielkość d Wielkość b Wielkość t ~Siła niszcząca Długość Masa [mm] [mm] [mm] [N] [m] [kg/m] , , ,00 b d Łańcuchy napinające, DIN 691. Według DIN 763 z dźwignią napinającą kształt A i śrubą oczkową C. Składa się z pojedynczych elementów: Element łańcucha z dźwignią i element łańcucha z oczkiem (przeciwległym). Grubość łańcucha 6 mm ogółem 2300 mm długości, grubość łańcucha 8 mm ogółem 2500 mm długości. Grubość łańcucha Masa Opis Wersja [mm] [kg] ,90 z dźwignią napinającą bez powłoki ,70 z oczkiem (przeciwległym) bez powłoki ,90 z dźwignią napinającą ocynk ,70 z oczkiem (przeciwległym) ocynk ,66 z dźwignią napinającą bez powłoki ,23 z oczkiem (przeciwległym) bez powłoki ,66 z dźwignią napinającą ocynk ,23 z oczkiem (przeciwległym) ocynk Element łańcucha z dźwignią Element łańcucha z oczkiem (przeciwległym) 143

144 OSPRZĘT DO ŁAŃCUCHÓW l 8,5 b d 45 Napinacz łańcucha 221C Stal ocynkowana, masa 0,73 kg Dźwignia napinająca łańcucha Surowa, DIN 691 kształt A. do grubości łańcucha Wielkość d Wielkość b Wielkość l Masa [mm] [mm] [mm] [mm] [kg] , ,23 Awaryjne ogniwa łańcucha Ocynkowane. Grubość znamionowa [mm] Masa [kg] , , , ,055 Awaryjne ogniwa łańcucha Ocynkowane, z gwintem. Grubość znamionowa [mm] Masa [kg] , , , ,

145 OSPRZĘT DO ŁAŃCUCHÓW a b c d Haki do łańcuchów Surowe, spawane na kwadracie z blachy. Wielkość a Wielkość b Wielkość c Wielkość d Masa [mm] [mm] [mm] [mm] [kg] x x , x x ,55 Haki do łańcuchów Surowa, masa 0,18 kg

146 ZABEZPIECZENIE ŁADUNKU W ZABUDOWIE POJAZDU 146

147 PROFILE OBRZEŻOWE MULTISAVE 150 MULTISTICK 150 MULTI-X

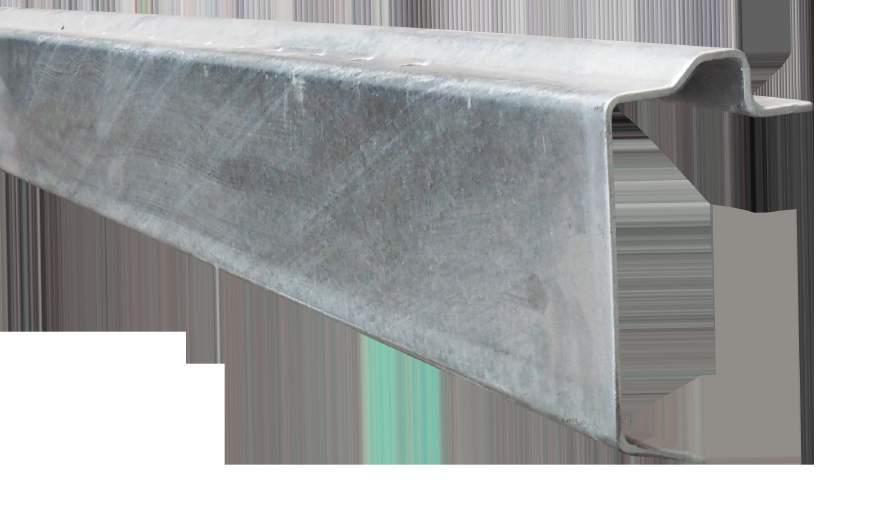

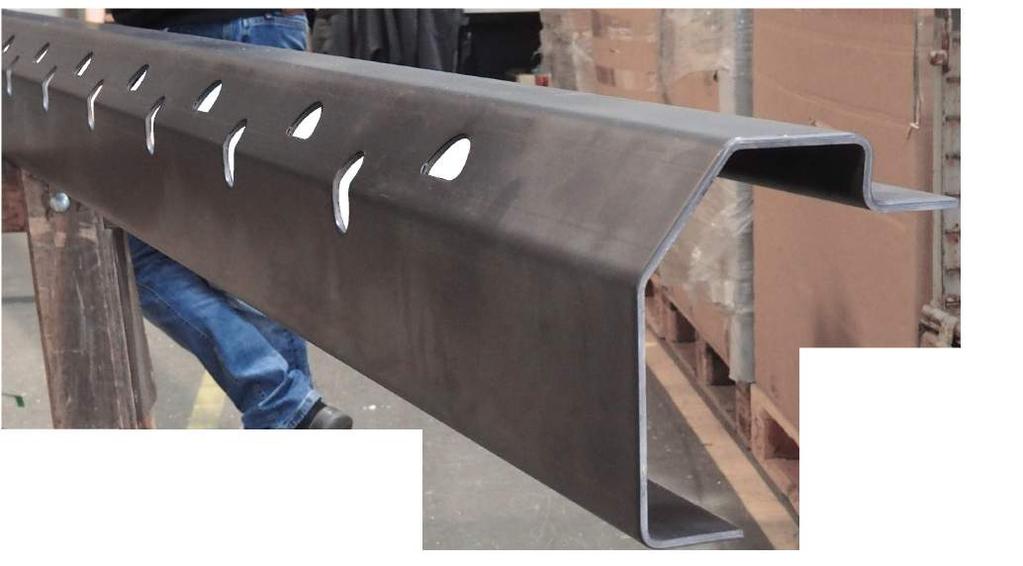

148 PROFILE OBRZEŻOWE b t a Profile obrzeżowe do ucha do mocowania ładunku Z konstelacją otworów dla uchwytu , jakość S355MC. Długość Wielkość a Wielkość b Wielkość t W x1 W x2 Masa Wersja [mm] [mm] [mm] [mm] [cm³] [cm³] [kg/m] ,5 17,26 26,19 4,90 surowa ,5 17,26 26,19 4,90 gruntowana ,5 17,26 26,19 4,90 ocynk ,0 27,44 40,68 6,61 surowa ,0 27,44 40,68 6,61 gruntowana ,0 27,44 40,68 6,61 ocynk ,0 35,21 51,68 8,82 surowa ,0 35,21 51,68 8,82 piaskowana (surowa) ,0 35,21 51,68 8,82 gruntowana ,0 35,21 51,68 8,82 ocynk ,0 42,48 61,68 9,45 surowa ,0 42,48 61,68 9,45 piaskowana (surowa) ,0 42,48 61,68 9,45 gruntowana ,0 42,48 61,68 9,45 ocynk ,0 42,40 61,75 9,55 surowa ,0 42,40 61,75 9,55 gruntowana ,0 42,09 61,63 9,86 ocynk 148

149 PROFILE OBRZEŻOWE 101, Profile obrzeżowe z uchwytami do mocowania ładunku Stal surowa, jakość S355MC, fazowana. Z konstelacją otworów/punktów mocowania (otwór owalny i "półksiężyc" na zmianę) do pionowego mocowania za pomocą pasów oraz mocowania po przekątnych. Długość W x1 W x2 Masa Możliwość obciążenia [mm] [cm³] [cm³] [kg/m] [dan] ,40 82,34 10,

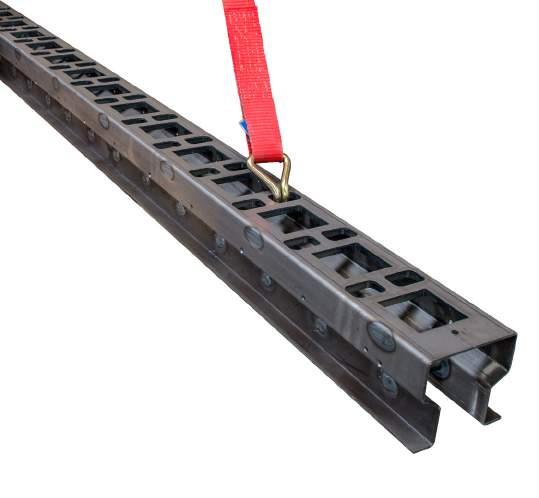

150 MULTISAVE SYSTEM ZABEZPIECZANIA ŁADUNKU MultiSave wspornik poprzeczny Stal surowa, wersja wspawana. Indywidualna możliwość skrócenia. Długość Masa Obciążenie [mm] [kg] [dan] , Kątownik do mocowania wspornika poprzecznego MultiSave Stal surowa, do nitowania. Do zagłębienia w podłodze. Długość [mm] Masa [kg] , Wspornik poprzeczny MultiSave jest certyfikowany według DIN EN XL oraz sprawdzony jako punkt mocowania ciężarów według DIN EN ustalono dopuszczalne obciążenie wynoszące 2000 dan w kierunku wzdłużnym i poprzecznym pojazdu R MultiStick 70 Stal microzinq 5. Kłonica wsuwana do wspornika poprzecznego MultiSave. Certyfikat DEKRA według DIN EN XL. Wysokość znamionowa Masa Rura [mm] [kg] [mm] ,29 70 x ,78 70 x ,29 70 x Nennhöhe 150

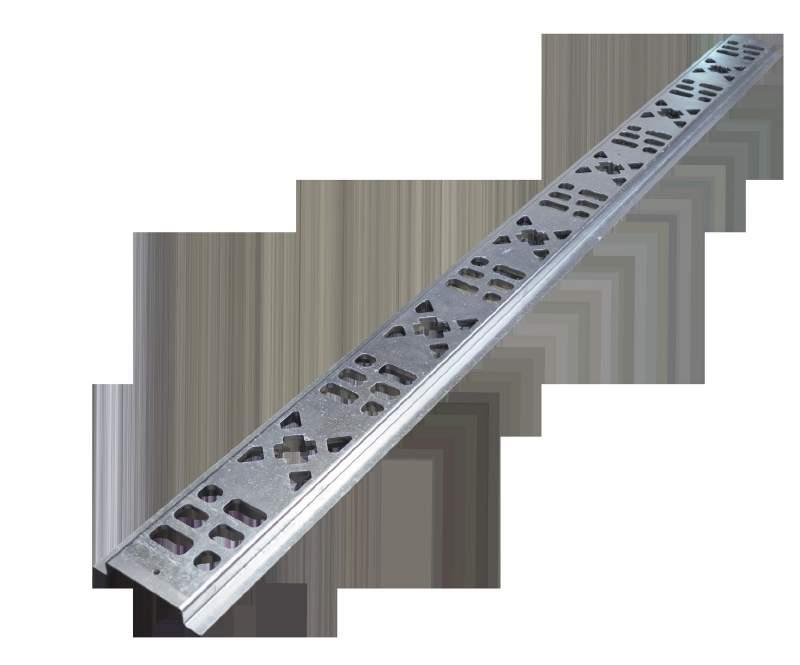

151 MULTI-X Listwa zabezpieczająca podłogowa Multi-X Stal surowa/microzinq 5. Certyfikat według DIN EN 12640, dopuszczono jako punkt zamocowania z maksymalnym obciążeniem 2000 dan. Długość Masa Zagłębienie w podłodze Wersja [mm] [kg] [mm] ,0 27 surowa ,0 27 microzinq ,

152 152 SKOROWIDZ NUMERÓW ARTYKUŁÓW , 108, , 108, , 44 78, 108, , 59 9, , , , 55,

153 153 SKOROWIDZ NUMERÓW ARTYKUŁÓW , , 56 55, 56 23, 55, 58 55, 57 55, , , 59 50,

154 OGÓLNE WARUNKI SPRZEDAŻY DOSTĘPNE NA 154

155 155

156 Adres firmy: Suer Polska Sp. z.o.o. Widziszewo, ul. Ceramiczna 8 PL Kościan Telefon +48 (65) Telefaks +48 (65) info@suer.pl 156
