Elementy do balustrad INOXI

Transkrypt

1 Elementy do balustrad INOXI

2 Elementy do balustrad EB Kolanko 90 stopni Sposób montażu: wklejane w rurę EB Kolanko skrętne Sposób montażu: wklejane w rurę Regulacja kąta: EB Kolanko regulowane Sposób montażu: wklejane w rurę Regulacja kąta: 0-90 EB Potrójne kolanko przegubowe Sposób montażu: wbijane w rurę Wysokość: 73 mm

3 Elementy do balustrad EB Zaślepka soczewkowa Sposób montażu: wklejana EB Adapter słupka z pochwytem Sposób montażu: wklejany w rurę / przyk. do pochwytu Średnica zewnętrzna: Ø50,8 x 1,5 mm EB Zakończenie poręczy 45 Sposób montażu: wklejane w rurę EB Kołnierz przyścienny Sposób montażu: skręcany Wysokość: 31 mm Średnica zewnętrzna: Ø102 mm Średnica słupka: Ø50,8 x 1,5 mm

4 Elementy do balustrad EB Stopa montażowa składana Sposób montażu: zaciskanie lub spawanie Wymiar zewnętrzny: Ø102 mm Wysokość rozety: 26 mm EB Wspornik poręczy Ø50,8 mm Sposób montażu: przykręcane Długość: 63,5 mm Dla rury: 51,2 mm Średnica blachy montażowej: Ø63 mm EB Mocowanie boczne dla rury Sposób montażu: wklejana EB Uchwyt przelotowy słupka Sposób montażu: przykręcany do rury Średnica zewnętrzna: Ø22 mm Średnica otworu: Ø12,5 mm

5 Elementy do balustrad EB Podpora poręczy regulowana Sposób montażu: wbijana w rurę Dla pochwytu: Ø50,8 mm Wysokość: 51 mm Średnica słupka: Ø50,8 x 1,5 mm EB Rozeta kwadratowa 40 x 40 mm Wymiar zewnętrzny: 108x108 Grubość: 1 mm Wymiary otworu: 40 x 40 mm Element dostępny również dla słupków: 20x20mm, 30x30mm, 50x50mm, 50x30mm, 60x40mm, EB Podpora poręczy regulowana Sposób montażu: wbijana w rurę Dla pochwytu: płaskiego Wysokość: 51 mm Średnica słupka: Ø50,8 x 1,5 mm EB Rozeta maskująca Wymiar zewnętrzny: 102 mm Wysokość rozety: 25 mm Średnica otworu: 51,2 mm Element dostępny również dla słupków: 12mm, 16mm, 20mm, 25mm, 33,7mm, 40mm, 42,4mm, 48,3mm, 60,3mm

6 EB Stopa montażowa z rozetą Sposób montażu: zaciskanie lub spawanie Wymiar zewnętrzny: 102 mm Wymiary otworu: 40 x 40 mm Wysokość rozety: 25 mm Średnica otworu: 51,2 mm Element dostępny również dla słupków: 42,4mm Elementy do balustrad

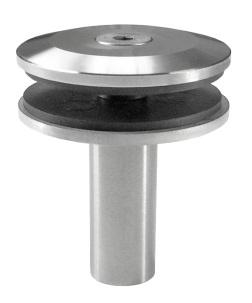

7 Rotule do szkła ø50 M ø20 ø60 M10 IR-04 - Rotula Ø50 z regulowanym dystansem IR-01 - Rotula Ø60mm z dystansem Średnica: Ø60 mm Dystans: 40mm, 50mm, 60mm Montaż na gwint: M8, M10, M12 Grubość szkła: 8-20mm Otwór w szkle: Ø18 - Ø25 mm Średnica: Ø50 mm Dystans: 30mm, 40mm, 50mm Montaż na gwint: M10 Grubość szkła: 8-21mm Otwór w szkle: Ø25 - Ø30 mm ø45 M10 ø50 M12 IR-06 - Rotula Ø45mm z dystansem IR-05 - Rotula Ø50mm z dystansem Średnica: Ø50 mm Dystans: 25mm Montaż na gwint: M10 Grubość szkła: 8-20mm Otwór w szkle: Ø18 - Ø25 mm Średnica: Ø45 mm Dystans: 30mm Montaż na gwint: M12 Grubość szkła: 12-22mm Otwór w szkle: Ø28 - Ø30 mm

8 Uchwyty do szkła EB Uchwyt do szkła 40 x 50, AISI 316 Rozmiary uchwytu: 40 x 50 mm Uchwyt dla rury: Ø33,7 mm EB Uchwyt do szkła 40 x 50, AISI 316 Rozmiary uchwytu: 40 x 50 mm Uchwyt dla rury: Ø42.4 mm EB Uchwyt do szkła 40 x 50, AISI 316 Rozmiary uchwytu: 40 x 50 mm Uchwyt dla rury: Ø50,8mm

9 Uchwyty do szkła EB Uchwyt do szkła 45 x 45 mm Rozmiary uchwytu: 45 x 45 mm Uchwyt dla rury: Ø42.4 mm EB Uchwyt do szkła 45 x 45 mm Rozmiary uchwytu: 45 x 45 mm Uchwyt dla rury: Ø50,8 mm EB Uchwyt do szkła 45 x 45 mm Rozmiary uchwytu: 45 x 63 mm Uchwyt dla rury: Ø42.4 mm

10 Uchwyty do szkła EB Uchwyt do szkła 45 x 63 mm Rozmiary uchwytu: 45 x 63 mm Uchwyt dla rury: Ø50,8 mm Grubość: 28 mm EB Uchwyt do szkła 55 x 55 mm Rozmiary uchwytu: 55 x 55 mm Uchwyt dla rury: Ø42.4 mm Grubość: 35 mm EB P - Uchwyt szkła do profilu 40 x 50 mm Rozmiary uchwytu: 40 x 50 mm

11 Uchwyty do szkła EB P - Uchwyt szkła do profilu 45 x 45 mm, AISI 316 Rozmiary uchwytu: 45 x 45 mm EB P - Uchwyt szkła do profilu 45x63mm, AISI 316 Rozmiary uchwytu: 45 x 63 mm Grubość: 28 mm EB P - Uchwyt szkła do profilu 55 x 55 mm Rozmiary uchwytu: 55 x 55 mm Grubość: 28 mm

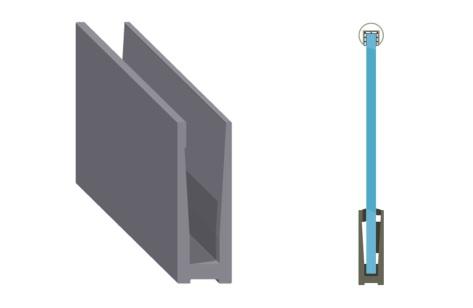

12 Profile do balustrad PRO-P - Profil do montażu podłogowego PRO-B - Profil do montażu bocznego Rodzaj powierzchni: aluminium anodowane, efekt stali nierdzewnej Długości profili: 1500 mm, 2500 mm, 3000 mm Dla szkła: 66.4, 88.4, Rodzaj powierzchni: aluminium anodowane, efekt stali nierdzewnej Długości profili: 1500 mm, 2500 mm, 3000 mm Dla szkła: 66.4, 88.4,
