1 Załącznik do instrukcji obsługi maszyn SULKY PL Urządzenie elektroniczne SULKY VISION DPB II dla rozsiewaczy SULKY serii DPX (modele DPX PRIMA, DPX PLATINIUM, DPX 70, DPX 28) Instrukcja obsługi w języku polskim Przed wszelkim użyciem, należy przeczytać niniejszą instrukcję obsługi ref PL 05/2011

2

3 Zalecenia związane z bezpieczeństwem pracy Należy przestrzegać zaleceń zawartych w niniejszej instrukcji obsługi. Należy przestrzegać zaleceń zawartych w instrukcji obsługi rozsiewacza Sulky DPX. Nigdy nie wolno opuszczać kabiny ciągnika, gdy znajduje się on w ruchu. Przeprowadzanie wszelkich czynności regulacyjnych i konserwacyjnych na rozsiewaczu jest dozwolone tylko podczas postoju rozsiewacza SULKY DPX. Przed przeprowadzeniem ustawień i kalibracji rozsiewacza Sulky DPX należy upewnić się, czy w pobliżu nie znajduje się jakakolwiek osoba mogąca być narażona na niebezpieczeństwo. Ryzyko wypadku! Ryzyko uszkodzenia maszyny Ułatwienie pracy Nie wyrzucać do śmieci! Utylizować zgodnie z obowiązującymi przepisami! W niniejszej instrukcji obsługi użyto powyższych symboli za każdym razem, gdy opisane zalecenia dotyczą Państwa bezpieczeństwa jak i osoby postronnej lub działania samej maszyny. Wszelkie zalecenia należy przekazać każdemu użytkownikowi maszyny.

4 SPIS TREŚCI: Strony Opis Prezentacja 6-7 A. Prezentacja systemu DPB 8-9 B. Podłączenie do ciągnika C. Przygotowanie do pracy czujnika prędkości D. Urządzenie sterujące DPB E. Prezentacja funkcji Programowanie A. Kalibracja prędkości roboczej B. Regulacja dawki C. Wybór nawozu D. Wybór szerokości roboczej E. Funkcje uzupełniające Uruchomienie A. Uruchomienie Informacje A. Zapisanie danych B. Modulacja automatyczna C. Diagnostyka D. Konserwacja 42 E. Awarie/Naprawy

5

6 Prezentacja

7 Prezentacja A. Prezentacja systemu DPB a) Wstęp System DPB jest narzędziem pomiarowym i kontrolnym rozsiewu nawozu granulowanego z wydatkiem proporcjonalnym do prędkości roboczej. Informacje i dane dotyczące ciężaru, pochodzące z urządzenia DPB nie mogą być wykorzystywane do przeprowadzania transakcji finansowych. Rozsiewacz nawozów z systemem DPB może być przeznaczony wyłącznie do prac, do jakich został skonstruowany. W przypadku szkody wynikłej w wypadku podczas pracy z maszyną niezgodnie z zaleceniami konstruktora i producenta, wszelka odpowiedzialność spoczywa na użytkowniku maszyny. W takim przypadku konstruktor i sprzedawca nie ponoszą żadnej odpowiedzialności. Rozsiewacz z systemem DPB powinien być obsługiwany, konserwowany i naprawiany tylko przez osoby kompetentne, zapoznane z charakterystyką i sposobem wykorzystania maszyny do bezpiecznej pracy. b) Prezentacja (1) Konsola DPB (2) Wiązka zasilająca 12 V (wyposażenie dodatkowe) (3) Czujnik prędkości lub podłączenie do radaru. (4) Czujnik otwarcia / zamknięcia zsypów. (5) Skrzynka podłączeniowa. (6) Siłownik elektryczny kontroli dawki. (7) Czujnik (antena) GPS do pomiaru prędkości jazdy.

8 Prezentacja

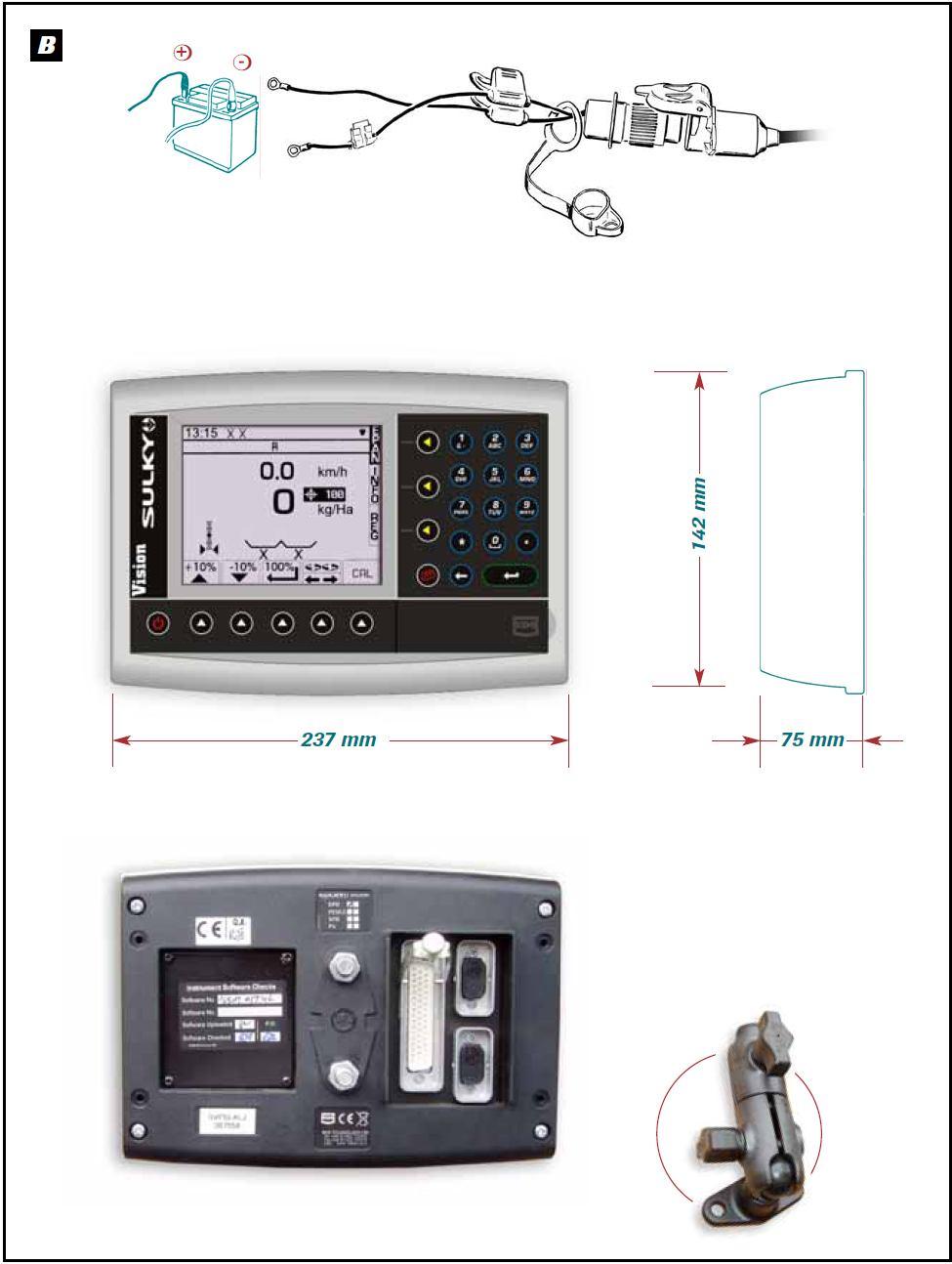

9 Prezentacja B. Podłączenie do ciągnika a) Układ zawieszenia Rozsiewacz nawozów DPX z systemem DPB jest wyposażony w Trzypunktowy Układ Zawieszenia (TUZ) kat. II. Pozycja robocza rozsiewacza DPX powinna być pozioma. Zamontować wałek napędowy zwracając uwagę na dopasowanie jego długości odpowiednio do współpracującego ciągnika. Prędkość obrotowa WOM wynosi 540 obr./min. Podłączyć szybkozłącza przewodów hydraulicznych otwierania/zamykania zsypów. b) Instalacja systemu DPB Podłączenie zasilania elektrycznego urządzenia musi odbyć się bezpośrednio z akumulatora ciągnika o napięciu 12 Volt. Jeśli wtyczka jest podłączona, urządzenie może być włączone. Skrzynka systemu DPB posiada własny akumulatorek umożliwiający zapisanie w pamięci zaprogramowanych danych. Urządzenie musi być chronione bezpiecznikami 10 A na przewodzie zasilającym. Wiązka zasilająca znajduje się na wyposażeniu dodatkowym urządzenia. Konsolę należy tak zamontować w kabinie ciągnika, aby była dobrze widoczna przez operatora. UWAGA! Nigdy nie opuszczać gwałtownie na ziemię maszyny wypełnionej nawozem, żeby nie uszkodzić układu zawieszenia. Nigdy nie przekraczać maksymalnego obciążenia maszyny: kg na rozsiewaczach DPX PRIMA kg na rozsiewaczach DPX PLATINIUM kg na rozsiewaczach DPX kg na rozsiewaczach DPX 28 Umieścić zatyczki ochronne na przewodach łączących. Upewnić się, czy wałek napędowy jest odpowiedniej długości i czy nie dotyka ramy.

10 Prezentacja

11 Prezentacja C. Przygotowanie do pracy czujnika prędkości Informacja dotycząca prędkości roboczej może pochodzić: od koła ciągnika, od wału napędowego przedniej osi ciągnika o napędzie 4 x 4, z informacji radaru ciągników wyposażonych fabrycznie i kompatybilnych, z czujnika (anteny) GPS. a) Od koła ciągnika W przypadku kół o dużej średnicy, lepiej zamontować adaptację z wieloma magnesami, aby zapewnić większą dokładność odczytu. Przewidzieć przynajmniej 8 magnesów dla tylnego koła ciągnika. Uwaga: Jeśli odległość między 2 magnesami jest mniejsza lub równa 15 cm, należy przestawić biegunowość magnesów Północ/Południe na obwodzie. b) Od wału napędowego przedniej osi ciągnika Postępować wg instrukcji obsługi, aby zamontować czujnik. Montaż jest najprawdopodobniej jednym z najbardziej precyzyjnych, gdyż wał napędowy posiada wysokie przełożenie w stosunku do prędkości roboczej. c) Z radaru ciągnika Adaptacja jest możliwa tylko w przypadku gniazda radaru w kabinie ciągnika. Patrz: dodatkowe informacje załączone do ciągnika lub zwróć się do sprzedawcy ciągnika. Przykład: (1) Fendt, John Deere, Case IH (2) Massey Ferguson (Datatronic 1) d) z czujnika GPS Podłączyć czujnik GPS do gniazda w skrzynce, specjalnie przygotowanego do tego celu.

12 Prezentacja

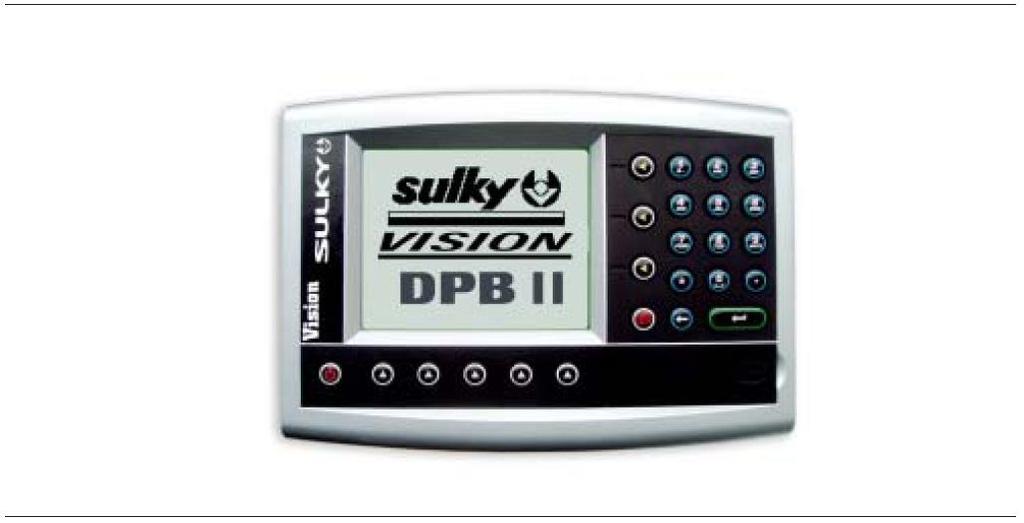

13 Prezentacja D. Skrzynka sterująca VISION DPB II (1) Włącznik (2) Klawiatura numeryczno-literowa (3) Ekran wielofunkcyjny (4) Przyciski funkcyjne (5) Przycisk menu parametrów ustawianych fabrycznie i diagnostycznych sprzedawcy (6) Przycisk zatwierdzenia lub wejścia (= ENTER ) parametru (7) Przycisk powrót (= RETOUR ) (8) Przycisk menu rozsiew (= EPAN ): używane w trakcie rozsiewania nawozu (9) Przycisk menu informacyjne (= INFO ): używane do konsultacji (10) Przycisk menu regulacyjne (= REG ): używane na początku rozsiewu Urządzenie nie posiada czytnika kart pamięci SD. Urządzenie działa wykorzystując zapętlone menu (funkcje powtarzają się). Dokładnie przeczytać informacje zawarte w instrukcji obsługi.

14 Prezentacja

15 Prezentacja E. Prezentacja funkcji a) Menu rozsiewu Menu rozsiewu jest używane w czasie pracy. Mają Państwo do dyspozycji główne informacje kontrolne: (1) Godzina. (2) Prędkość robocza. Może trochę różnić się od prędkości wskazywanej przez ciągnik. (3) Ilość rozsiewu. (4) Wskazanie pozycji siłowników elektrycznych kontroli dawki. (5) Przycisk zmiany wartości (zwiększanie) + 10% (6) Przycisk zmiany wartości (zmniejszanie) 10% (7) Powrót do pierwotnie ustawionej dawki rozsiewu na hektar. (8) Przycisk obsługi rozsiewu granicznego TRIBORD i wybór zmiany dawki po stronie prawej lub lewej. (9) Przycisk próby dawki (tzw. próby kręconej). (10) Wskaźnik hydraulicznego otwarcia/zamknięcia zsypów obsługiwanych hydraulicznie. (11) Alarm. (12) Nazwa nawozu. (13) Pożądana dawka na hektar.

16 Prezentacja

17 Prezentacja b) Menu informacyjne Menu informacyjne jest używane do konsultacji w celu uzyskania informacji dotyczących danego pola i rozsiewu. (1) Ilość rozsianych ton nawozu (teoretyczna). (2) Powierzchnia rozsiewu w hektarach (realna). (3) Przycisk wyboru odczytu powierzchni rozsiewu częściowej lub całkowitej. (4) Przycisk wyboru funkcji zapisu danych i trybu pracy z modulacją dawki, z wykorzystaniem sygnału GPS. (5) Przycisk informacji o aktywnych alarmach. (6) Przycisk wyzerowania liczników hektarów i tonażu.

18 Prezentacja 1. Heure / Date = Godzina / Data 2. Affichage = Wyświetlanie 3. Unites = Jednostki 4. Langue = Język 5. Aide = Pomoc 6. Wybór maszyny

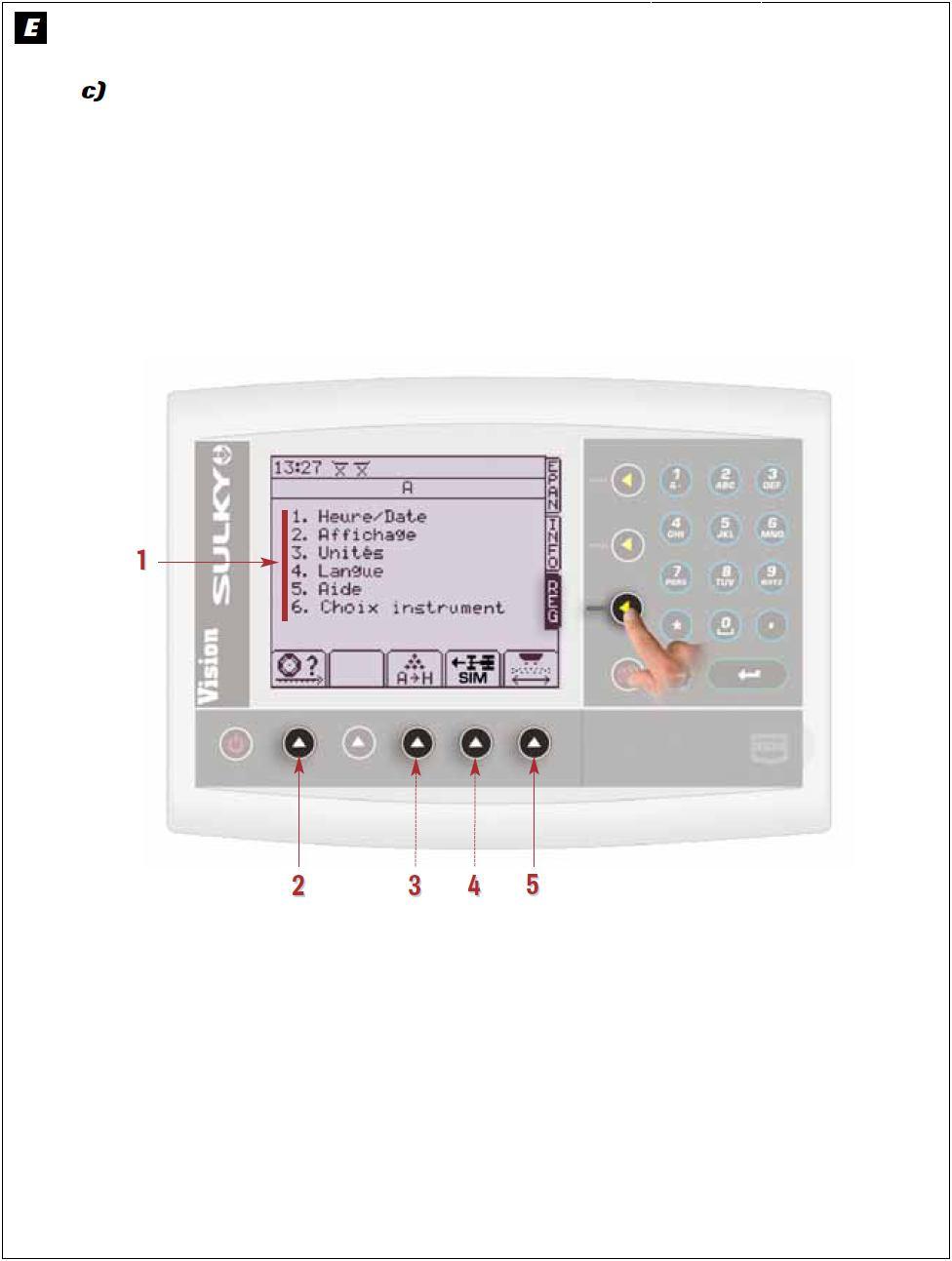

19 Prezentacja c) Menu regulacyjne Menu regulacyjne podczas uruchomienia rozsiewacza X z systemem DPB, jest używane do zapisu definitywnych parametrów lub danych związanych z rozsiewem. (1) Parametry regulacyjne konsoli: 1 Ustawienie godziny. 2 Regulacja siły podświetlenia wyświetlacza. 3 Ustawienie jednostek pomiaru. 4 Wybór języka obsługi używanego na ekranie. 5 Adres. Pomoc. 6 Wybór maszyny (rozsiewacz lub siewnik) (2) Przycisk kalibracji prędkości roboczej z 4 możliwościami ustawienia. (3) Przycisk wyboru nawozu, wpisany w pamięć (8 poziomów) i zapis Współczynnika T odrębnego dla każdego typu nawozu. (4) Przycisk wyboru symulacji prędkości jazdy w przypadku zamiany trybu DPA (dawka proporcjonalna do prędkości jazdy) na tryb DPM (obsługa maszyny bez DPA). * Zapis nazwy nawozu za pomocą przycisku: * Specyficzna kalibracja za pomocą przycisku: (5) Przycisk wyboru szerokości roboczej.

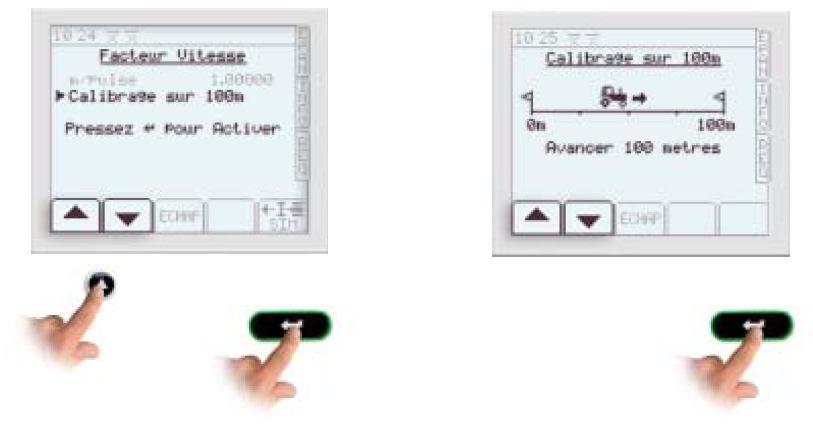

20 Programowanie 1. Heure / Date = Godzina / Data m/pulse = m/impuls 2. Affichage = Wyświetlanie 3. Unites = Jednostki 4. Langue = Język 5. Aide = Pomoc Facteur Vitesse = Współczynnik Prędkości Calibrage sur 100 m = Kalibracja na 100 m m/pulse = m/impuls Avancer 100 m = Przejechać 100 m > Calibrage sur 100 m = Kalibracja na 100 m Pressez pour Activer = Naciśnij żeby Aktywować, ECHAP = WYJŚCIE

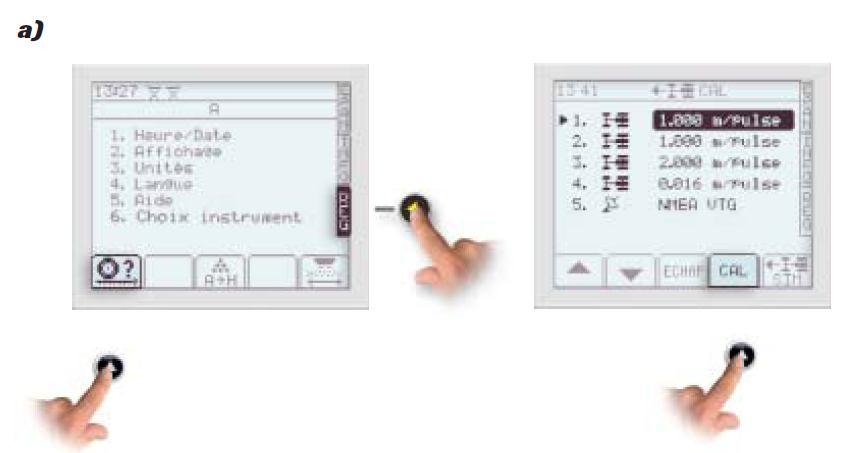

21 Programowanie A. Kalibracja prędkości roboczej. Wybrać menu REG. a) Czujnik prędkości Wyznaczyć odcinek 100 m, np. dwiema chorągiewkami. Ustawić ciągnik przy pierwszej chorągiewce. Wybrać funkcję Wybrać typ czujnika za pomocą przycisków:. 1-szy ciągnik 2-gi ciągnik 3-ci ciągnik 4-ty ciągnik Wybrać przed pierwszą chorągiewką. Wybrać Calibrage sur 100 m = Kalibracja na 100 m Stanąć przed pierwszą chorągiewką. Nacisnąć w celu aktywowania. Jechać aż do 2-ej chorągiewki, po przejechaniu odcinka 100 m. Zatrzymać się po przejechaniu 2-ej chorągiewki. Nacisnąć w celu zatwierdzenia. Kalibracja czujnika prędkości została przeprowadzona. System DPB oblicza współczynnik dla danego ciągnika i zachowuje go w pamięci. b) Czujnik prędkości GPS. Czujnik zamocować na dachu kabiny ciągnika. Po włączenia napięcia należy odczekać przynajmniej 1 do 2 minut. Przeprowadzić w taki sam sposób jak test na odcinku 100 m. Ilość impulsów/metr z radarem jest dużo mniejsza niż ze standardowym czujnikiem prędkości. Uwagi: Współczynnik prędkości jest zawsze mniejszy od 1. Współczynnik prędkości może być zmieniony ręcznie: - wybrać, - zmienić za pomocą klawiatury numerycznej, - nacisnąć na, żeby wyjść. Koniecznym jest przeprowadzenie testu na odcinku 100 m podczas uruchomienia systemu VISION DPB II, aby zmienić domyślne wartości fabryczne, wprowadzone do konsoli.

22 Programowanie Vitesse de calibrage Km/h = Prędkość kalibracji w Km/h

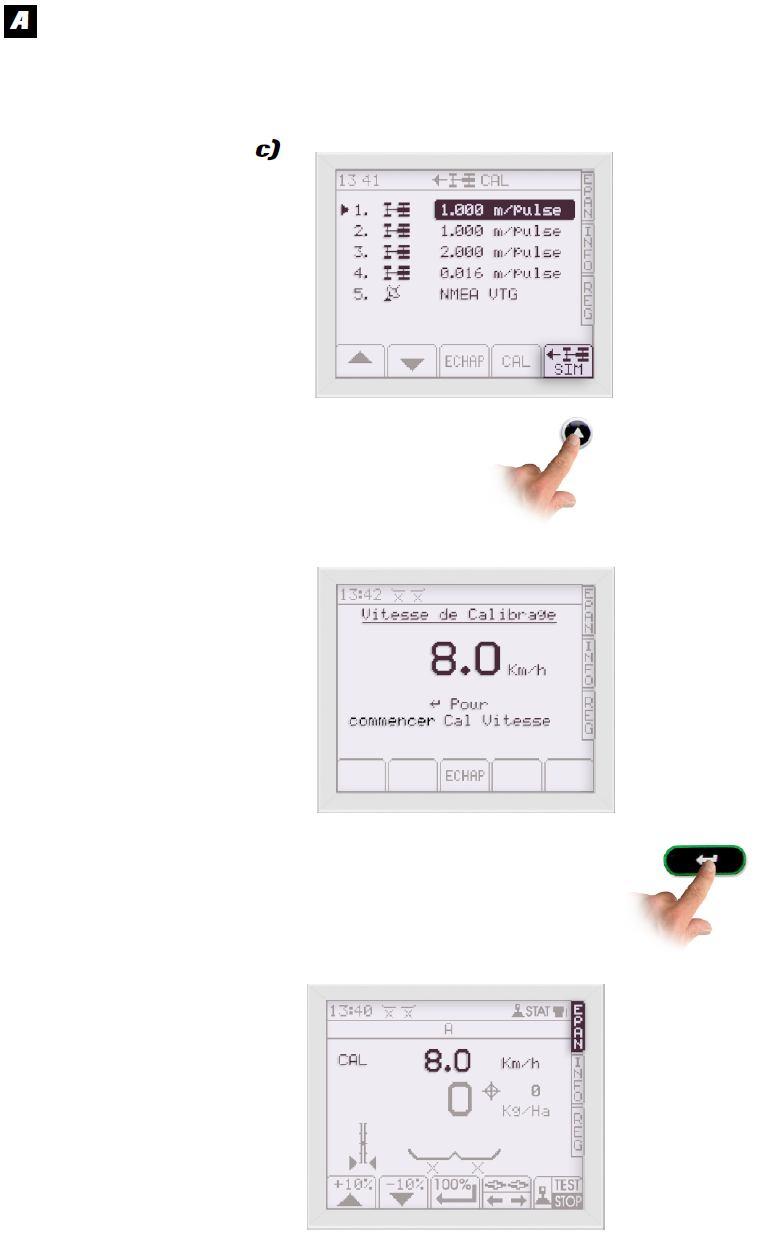

23 Programowanie c) Symulacja prędkości roboczej Symulacja prędkości roboczej może być wykorzystana: - kiedy występuje problem z czujnikiem prędkości, - w celu symulacji otwierania zsypu, - w celu opróżnienia rozsiewacza nawozu w czasie postoju, - w celu używania systemu VISION DPB bez DPA (bez wydatku proporcjonalnego do prędkości roboczej). Wybrać funkcję ( SIMulation = SYMulacja ). Wprowadzić prędkość roboczą za pomocą klawiatury numerycznej. Zatwierdzić przyciskiem w celu rozpoczęcia symulacji. Aby zatrzymać symulację: - wybrać i zatwierdzić przyciskiem. Uwaga: Uruchomienie prędkości symulowanej może nastąpić również z poziomu menu REG (USTAWIENIA).

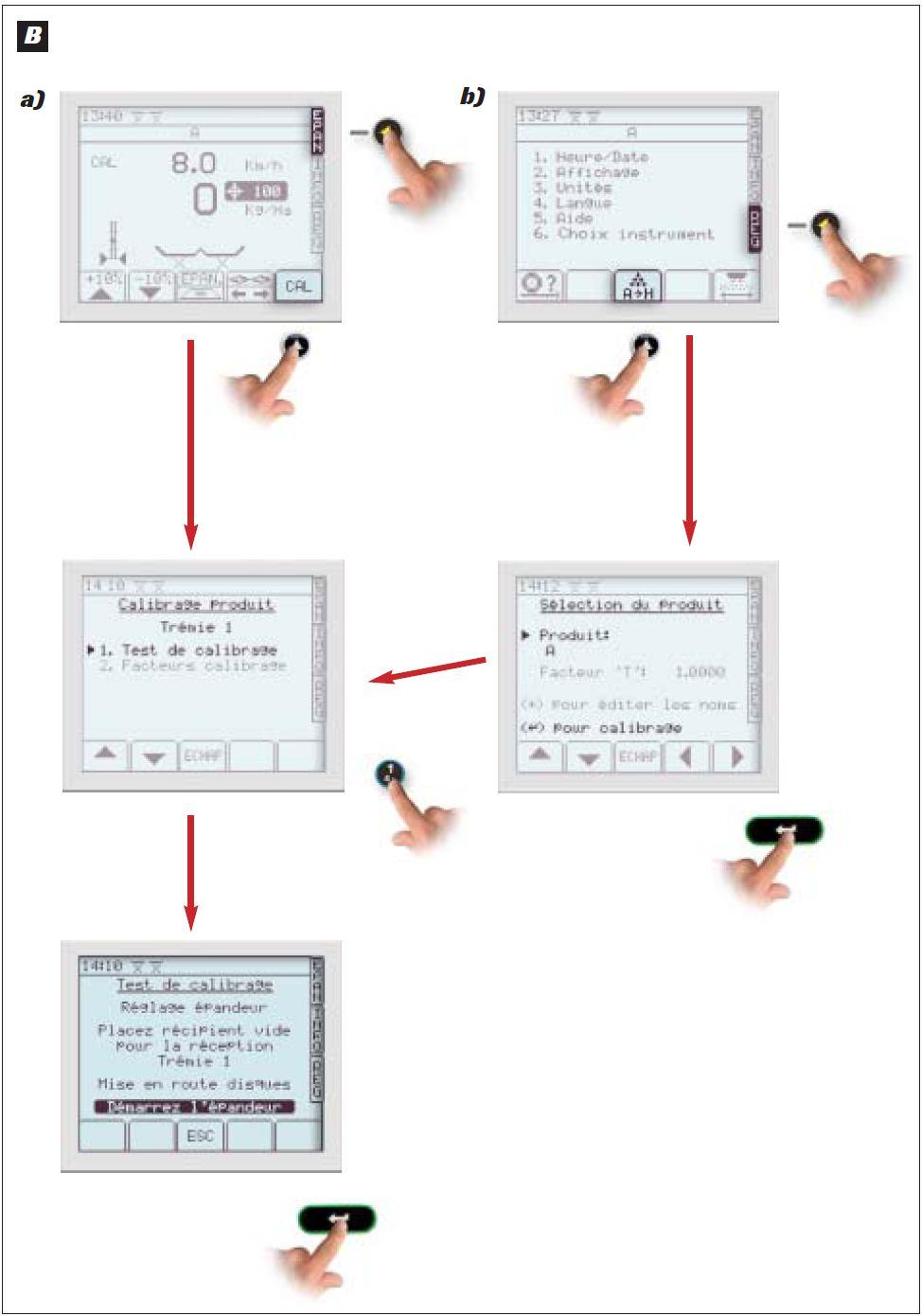

24 Programowanie 1. Heure/Date = Godzina/Data 2. Affichage = Wyświetlanie 3. Unites = Jednostki 4. Langue = Język 5. Aide = Pomoc Calibrage Produit = Kalibracja Produktu Tremie 1 = Zbiornik 1 1. Test de calibrage = Test kalibracji 2. Facteurs calibrage = Współczynniki kalibracji Selection du Produit = Wybór Produktu Produit : A = Produkt : A Facteur T : Współczynnik T pour editer les noms = żeby edytować nazwy pour calibrage = żeby kalibrować Test de calibrage = Test kalibracji Reglage epandeur = Regulacja rozsiewacza Placez recipient vide pour la reception Tremie 1 = Umieścić puste wiaderko do zebrania nawozu Zbiornik 1 Mise en route disque = Uruchomienie tarczy rozsiewającej Demarrez l epandeur = Uruchom rozsiewacz

25 Programowanie B. Regulacja dawki rozsiewu. Przeprowadzenie próby dawki rozsiewu w postoju. Zaleca się przeprowadzenie skalibrowania Współczynnika T ( Facteur T ) produktu w czasie testu przeprowadzanego w postoju. Zamontować zestaw dawki rozsiewu po prawej stronie (patrz instrukcja obsługi rozsiewacza DPX 24 lub DPX 28). 2 MOŻLIWOŚCI DOSTĘPU: a) Z menu rozsiewu ( Menu Epandage ) Wybrać menu EPAN Wybrać funkcję kalibracji Wybrać: 1: test kalibracji. Uruchomić wałek przekaźnika mocy (WOM 540 obr./min) i otworzyć prawy zsyp w taki sposób, aby wypełnić wiaderko w ¾ ( trwa to średnio 15 do 20 sekund). Wprowadzić wagę otrzymanego w wiaderku nawozu w kg i zatwierdzić przyciskiem. Urządzenie obliczy nowy Współczynnik T ( Facteur T ), specyficzny do używanego nawozu. b) Z menu regulacji ( Menu Reglage ) Wybrać funkcję Nacisnąć żeby skalibrować produkt. Wybrać: 1: test kalibracji. Uruchomić wałek przekaźnika mocy (WOM 540 obr./min) i otworzyć prawy zsyp w taki sposób, aby wypełnić wiaderko w ¾. Wprowadzić wagę otrzymanego w wiaderku nawozu w kg i zatwierdzić przyciskiem. Urządzenie obliczy nowy Współczynnik T ( Facteur T ), specyficzny do używanego nawozu. Wybrać w celu wyjścia. System Vision DPB zachowa w pamięci ostatnią przeprowadzoną regulację na wybranym typie produktu (nawozu). (A B C D E F G Reduktor (drobne granulaty)) UWAGA: Gdy używany jest reduktor wydatku (np. w przypadku rozsiewu środków przeciwko ślimakom), to należy ustawić się na literze H. Patrz (C) na kolejnej stronie w celu wyboru nawozu.

26 Programowanie 1. Heure/Date = Godzina/Data 2. Affichage = Wyświetlanie 3. Unites = Jednostki 4. Langue = Język 5. Aide = Pomoc Noms des Produits = Nazwy Środków (Nawozów) Reducteur = Reduktor (Drobne granulaty) Selection du Produit = Wybór Środka (nawozu) Produit = Środek (Nawóz) Facteur T = Współczynnik T pour editer = żeby edytować pour calibrage = żeby skalibrować

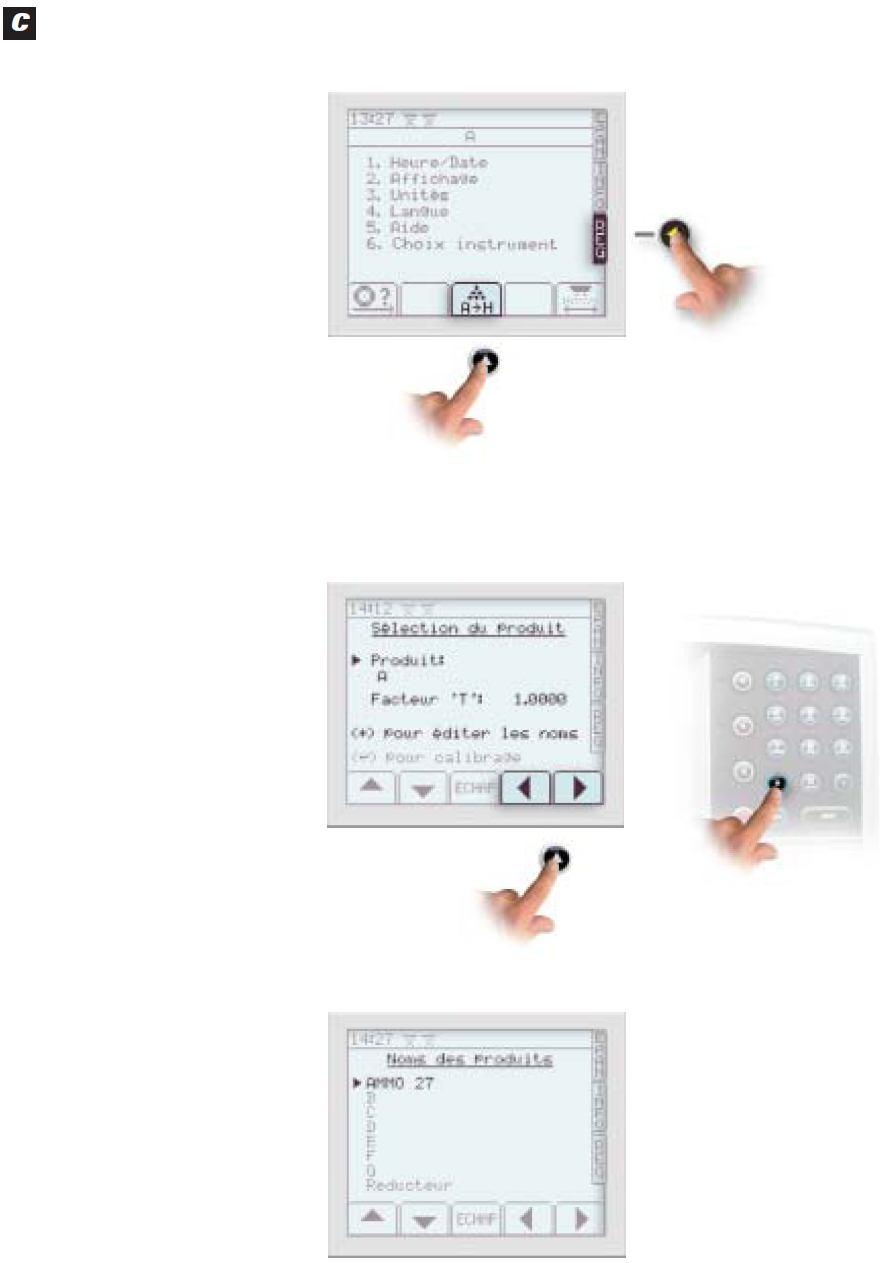

27 Programowanie C. Wybór nawozu. Aby w pełni wykorzystać możliwości systemu DPB, zaleca się wprowadzenie do pamięci urządzenia różnych typów nawozu granulowanego. Możliwych jest 8 wpisów do pamięci. Ósma pozycja służy do zapisu drobnych granulatów, rozsiewanych w małych dawkach. (Reduktor dawki). Przed każdym rozsiewem należy wybrać odpowiedni nawóz lub najbliższy nawóz, przypominający swoimi charakterystykami nawóz wcześniej wprowadzony (podobna granulometria i gęstość...). Domyślne fabryczne ustawienie Współczynników T ( Facteurs T ) wynosi 1. Po każdym przeprowadzeniu próby dawki rozsiewu z wiaderkiem, konsola zachowuje w pamięci ostatni wyliczony Współczynnik T ( Facteur T ). Wybrać. Wybrać produkt (nawóz) za pomocą przycisków. Wybrać, jeśli chcą Państwo zapisać nazwę nawozu za pomocą klawiatury alfabetycznej. Uwaga: Jeśli znamy Współczynnik T ( Facteur T ) (Współczynnik zsypowy odrębny dla każdego nawozu i rozsiewacza), jest możliwe ręczne dokonanie wyboru: Wybrać Współczynnik T ( Facteur T ) za pomocą przycisków Wprowadzić wartość za pomocą klawiatury numerycznej i zatwierdzić przyciskiem. Wybrać w celu wyjścia. Litera H (reduktor wydatku) jest do używania tylko w przypadku używania reduktora wydatku.

28 Programowanie 1. Heure/Date = Godzina/Data 2. Affichage = Wyświetlanie 3. Unites = Jednostki 4. Langue = Język 5. Aide = Pomoc Largeur 1 = Szerokość 1 24 metres = 24 metry Largeur 1 = Szerokość 1 24 metres = 24 metry

29 Programowanie D. Wybór szerokości roboczej. Dokonać wyboru szerokości zapisanej w systemie DPB celem dopasowania jej do szerokości rozsiewu w pracy. Wybrać Wprowadzić wartość za pomocą klawiatury numerycznej w metrach a następnie zatwierdzić przyciskiem. Wybrać w celu wyjścia.

30 Programowanie

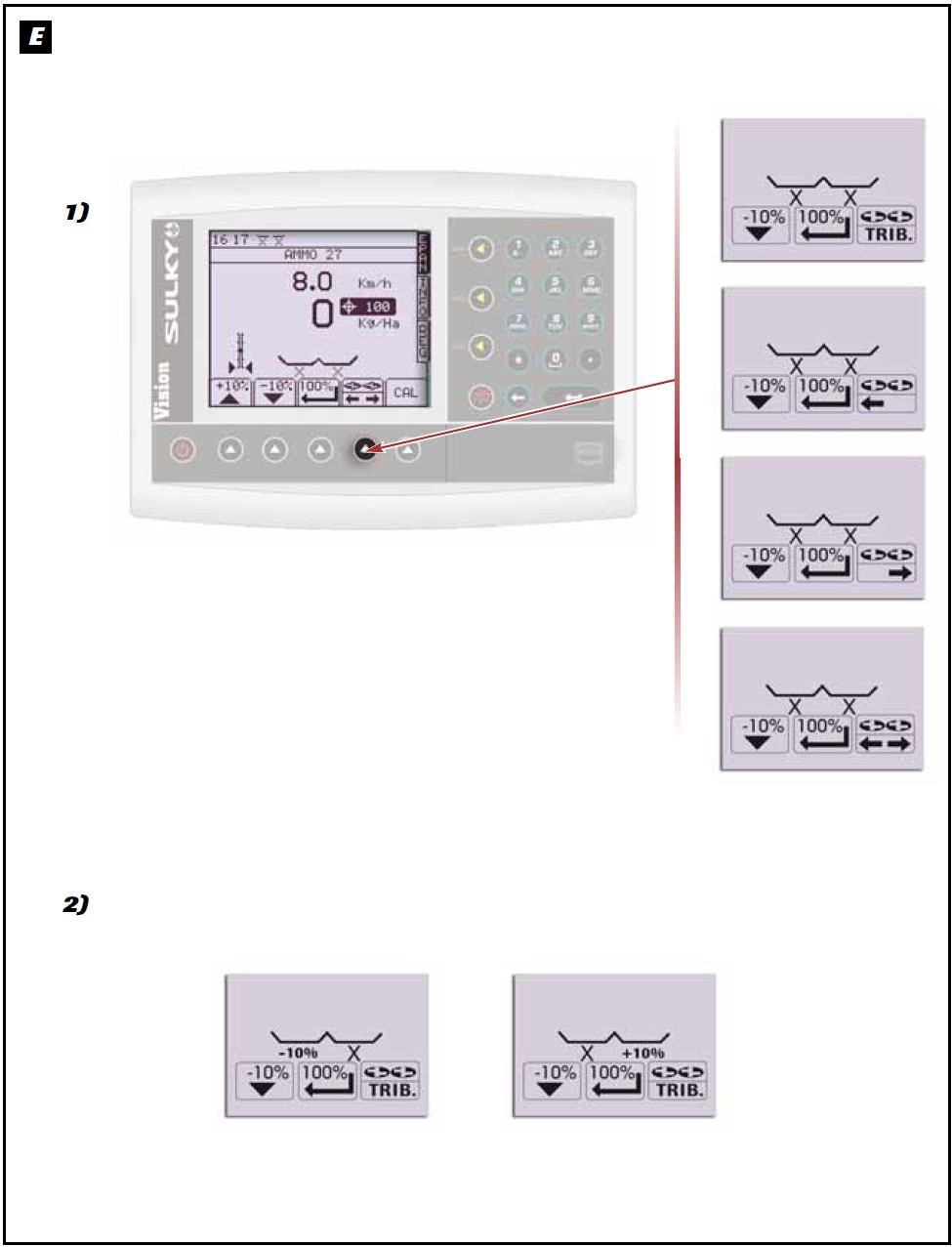

31 Programowanie E. Funkcja rozsiewu granicznego Tribord 3D. 1) Wybór funkcji rozsiewu granicznego Tribord. Nacisnąć jeden raz na przycisk z napisem EPAN wydajnościowym, zaczekać 2 do 3 sekund. w celu uruchomienia funkcji Tribord w trybie Wyświetli się ikona TRIB * Jeśli naciśnie się 2 razy na przycisk EPAN, to umożliwiony będzie rozsiew w trybie ochrony środowiska, spełniający wymagania normy EN, dawka z prawej strony rozsiewacza zostanie automatycznie zmniejszona o 15%. Wyświetli się ikona TRIB * Po 3-cim naciśnięciu na przycisk EPAN powraca się do normalnego rozsiewu nawozu. 2) Funkcja rozsiewu granicznego TRIBORD ze zmianą dawki. Przed wyborem funkcji TRIBORD należy wybrać zmianę dawki po prawej lub po lewej stronie. UWAGA: Jeśli w systemie wystąpi awaria to zostanie wyświetlony komunikat: Problem TRIBORD Napis będzie pulsować.

32 Programowanie

33 Programowanie F. Funkcja zmiany dawki rozsiewu. Jedno naciśnięcie na przycisk +10% lub 10% umożliwia zmianę dawki rozsiewu na hektar. Po każdym kolejnym naciśnięciu na przycisk lub, pojawi się nowy piktogram lub W celu powrotu do zaprogramowanej dawki należy przytrzymać naciśnięty przycisk lub.

34 Programowanie

35 Programowanie H. Funkcje uzupełniające. 1) Godzina/Data. Wybrać: 1. Ustawić wartości za pomocą przycisków i klawiatury numerycznej. Wybrać ECHAP w celu wyjścia. 2) Wyświetlanie (patrz przykład na stronie obok). (a) Wybrać: 2. (b)(c) Ustawić siłę podświetlenia za pomocą przycisków i. (d) Wybrać ECHAP w celu wyjścia. 3) Jednostki. Wybrać: 3. Domyślnie ustawiono system metryczny. Wybrać ECHAP w celu wyjścia. 4) Język. Wybrać: 4. Wybrać język za pomocą przycisków. Wybrać ECHAP w celu wyjścia. 5) Pomoc. 6) Wybór maszyny: - Wybrać 6. - Wybrać rozsiewacz z VISION DPB II lub siewnik. - Zatwierdzić ustawienie.

36 Uruchomienie 1. Heure/Date = Godzina/Data 2. Affichage = Wyświetlanie 3. Unites = Jednostki 4. Langue = Język 5. Aide = Pomoc

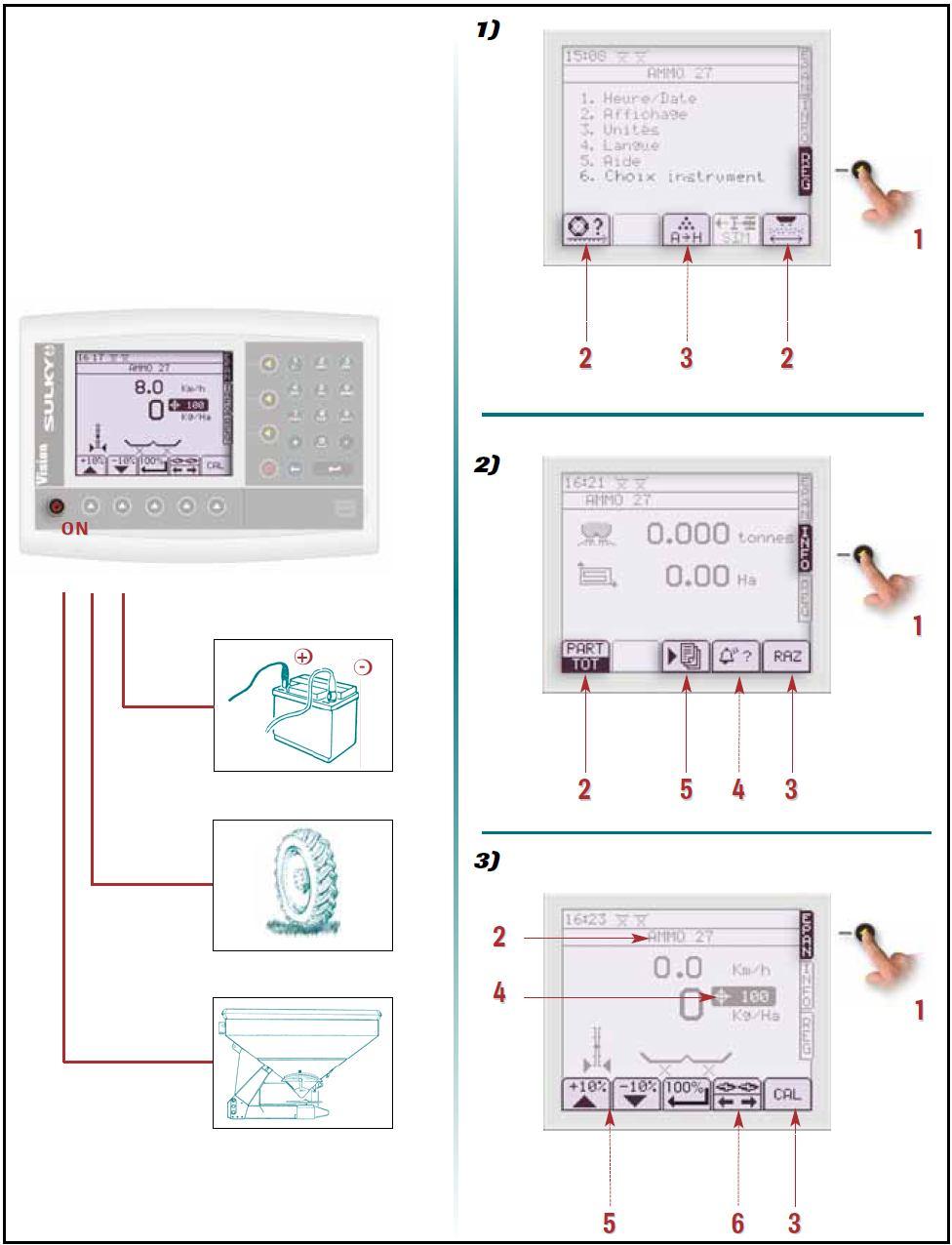

37 Uruchomienie A (1) Wybrać menu regulacyjne REG. (2) Sprawdzić, czy wszystkie wprowadzone parametry są poprawne: - współczynnik prędkości, - współczynnik szerokości roboczej (3) Wybrać Państwa nawóz. B 1. Wybrać menu informacyjne INFO. 2. Wybrać licznik odczytu powierzchni PAR/TOT (CZĘŚCIOWY/CAŁKOWITY). 3. Każdy licznik można wyzerować dzięki funkcji RAZ. 4. W razie pojawienia się alarmu i pojawieniu się symbolu na wyświetlaczu, należy wybrać przycisk w celu uzyskania powodów alarmu. Nacisnąć na OK. w celu powrotu do ekranu początkowego. 5. Wybrać przycisk w celu zapisania danych. C. 1. Wybrać menu rozsiewu EPAN. 2. Sprawdzić: - czy wybrany nawóz jest dobry, - czy zsypy zostały hydraulicznie zamknięte. 3. Wybrać CAL i przeprowadzić próbę dawki wysiewu na hektar. 4. Ustawić dawkę rozsiewu na hektar: wykorzystać w tym celu bezpośrednio klawiaturę numeryczną, zatwierdzić wybraną dawkę przyciskiem 5. Rozsiewanie DPA (wydatek proporcjonalny do prędkości pracy). Mogą Państwo zmienić dawkę na hektar wybierając przyciski +10% lub na 10% a następnie wrócić do początkowego ustawienia naciskając na przycisk. 6. Mogą Państwo wybierać modulację strony lewej lub prawej rozsiewacza. 7. Mogą Państwo uruchomić wysiew graniczny systemu Tribord 3D.

38 Informacje

39 Informacje A. Zapisywanie danych. a) Zapisywanie nazw. Konsola Vision DPB umożliwia bezpośrednie zapisanie na ekranie przydatne informacje: nazwę nawozu lub nazwę przykładowego pola. Wykorzystać w tym celu klawiaturę numeryczną i symbole: a następnie zaakceptować.

40 Informacje Reglages generaux Ustawienia ogólne, Port du bas = Port dolny, Charg PC = Zapis do PC Reglage des ports = Ustawienie portów

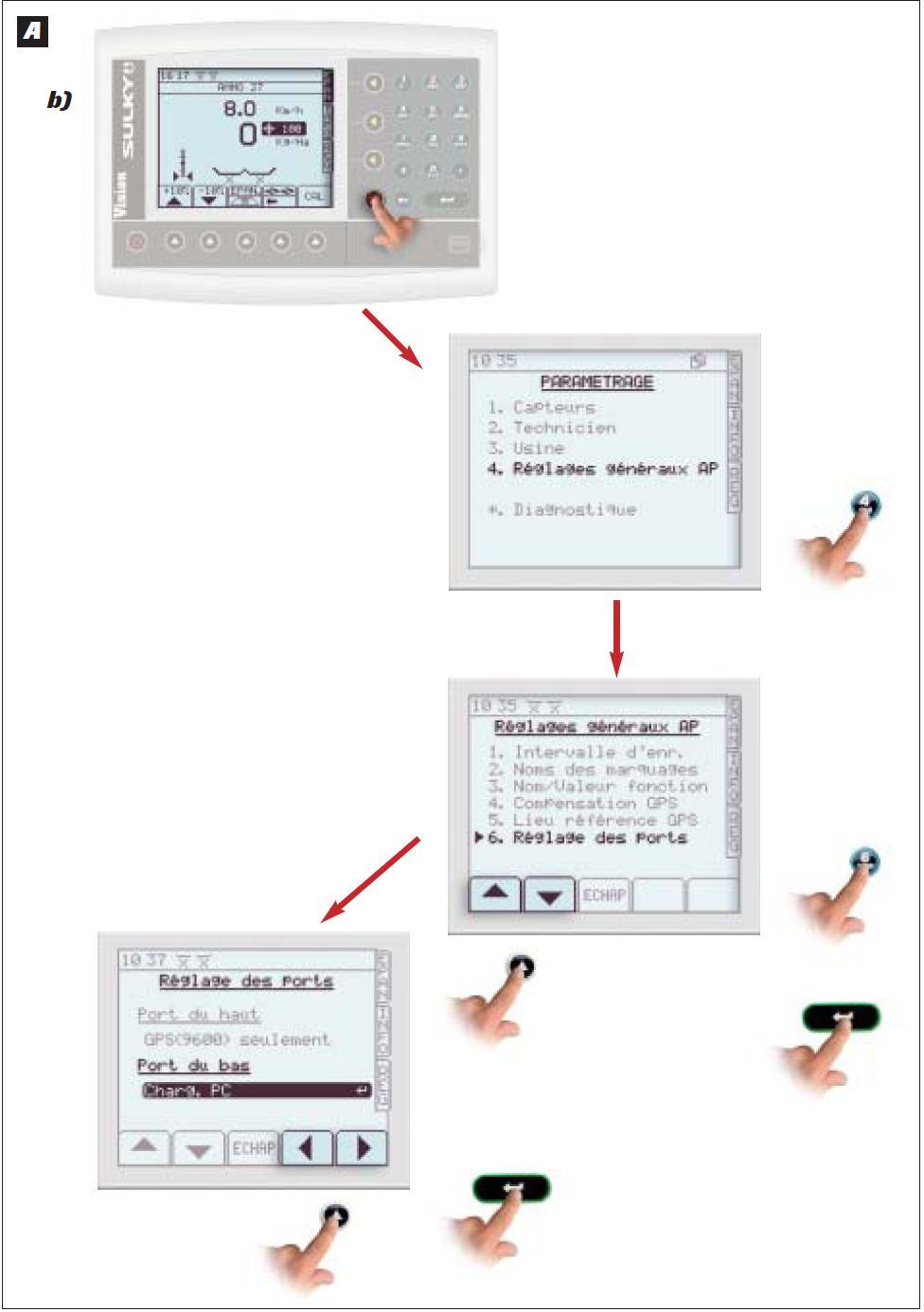

41 Informacje. A. b) Zapisanie danych. PRZED należy skonfigurować porty. - Wybrać menu ustawiania parametrów. - Wybrać ustawienia ogólne ( Reglages generaux ). - Wybrać pozycję 6 ustawienia portów za pomocą przycisków ze strzałkami lub i. - Ustawić port górny ( Port du haut ) na pozycję Charge PC ( Zapis do PC komputera) za pomocą przycisków a następnie zatwierdzić b) Zapis pracy. System Vision WPB może zapisywać parametry rozsiewu, aby można je było użyć na przenośnym komputerze lub wydrukować. - Prosimy o skontaktowanie się ze Sprzedawcą. - Wybrać menu informacyjne INFO. Wybrać funkcję. Wybrać tryb DEBUT (= POCZĄTEK). Wybrać 3 zsumowany zapis. 1 jest do wykorzystania w trybie GPS w celu zastosowania mapy z zaleceniami rozsiewu, za pośrednictwem czytnika kart PC MCIA. Numer 2 umożliwia zapisanie przeprowadzonej pracy poprzez czytnik karty pamięci PC MCIA. Podążać za napisami i zapisać za pomocą klawiatury numerycznej każde wskazanie. Zatwierdzić za pomocą przycisku. Podać kod dla dodatkowych funkcji i wprowadzić zapis (np. nazwa klienta Cuma lub Eta, itp.). Wybrać Pause/Fonc (Pauza/Funkcja). Rozsiewać. Wybrać FIN na końcu pola. Postępować z takim zapisem na każdym polu, gdzie następuje rozsiew, system VISION zachowa je w pamięci. Możliwych jest 75 zapisów miejsc. (Debut > - < Fin) = (Początek > - < Koniec)

42 Informacje. B.

43 Informacje. B. Modulacja automatyczna System Vision jest kompatybilny i może być bezpośrednio pilotowany za pomocą interfejsu DGPS. Prosimy o konsultację ze Sprzedawcą odnośnie marki RDS. System Vision DPB może współpracować z innymi systemami DGPS: - AGRO-COM ACT CLAAS - Field Star Massey Ferguson Fendt - Info View New Holland - Hydro N Sensor Hydro Agri - Greenstar John Deere Prosimy konsultować ze Sprzedawcą.

44 Informacje. PARAMETRAGE = PARAMETRY 1. Capteurs = 1. Czujniki 2. Technicien = 2. Technik 3. Usine = 3. Fabryka 4. Reglages generaux AP = Ogólne ustawienia AP * Diagnostique = * Diagnostyka Diagnostique = Diagnostyka Trappe ouverte = Otwarcie zsypów

45 Informacje C. Diagnostyka Wybrać tryb. o Wybrać. o Pojawią się domyślne parametry systemu Vision WPB. Każda czynność przeprowadzana na tym etapie na konsoli lub na skrzynce połączeniowej musi być przeprowadzana przez osobę kompetentną, ze znajomością obsługi urządzenia, przeszkoloną przez Sulky-Burel. Prosimy o skontaktowanie się ze Sprzedawcą.

46 Informacje.

47 Informacje D. Konserwacja Postępować zgodnie z zaleceniami instrukcji obsługi rozsiewacza DPX. Nie używać maszyn myjących ze strumieniem wody pod ciśnieniem, aby uniknąć uszkodzenia elektrycznych podzespołów maszyny. (Skrzynka połączeniowa, gniazdo, siłowniki elektryczne). Urządzenie przechowywać w miejscu suchym, w przewidzianym do tego opakowaniu. Przeprowadzanie prac spawalniczych na rozsiewaczu wyposażonym w system Vision X, VISION SPB lub VISION WPB jest zabronione! Po pierwszych godzinach pracy maszyną, należy dokładnie sprawdzić dokręcenie wszystkich śrub, zwłaszcza śrub mocujących ramę systemu ważącego. W razie potrzeby dokręcić! Zaleca się sprawdzanie dokręcenia śrub i nakrętek rozsiewacza Sulky X przed pracą lub transportem. Zwrócić szczególną uwagę na poprawne dokręcenie śrub mocujących płozy łączące ramę rozsiewacza z ramą układu ważącego (tzw. wagi ) 47

48 Informacje E. Awarie/Naprawy Awaria Urządzenie nie uruchamia się Odczyt prędkości roboczej jest niepoprawny Liczenie tonażu nie jest poprawne Próba dawki rozsiewu Zsypy otwierają się na maksimum a następnie na minimum Urządzenie uruchamia się poprawnie, ale siłowniki nie funkcjonują Liczenie powierzchni nie jest poprawne Dawka Rozwiązanie Sprawdzić: - podłączenia skrzynki / przewód zasilający - bezpieczniki na przewodzie zasilającym Sprawdzić: - podłączenia skrzynki - odległość magnes / czujnik - dobrą rotację magnesu - oporność przewodu czujnika (opór: ) - współczynnik / 100 m Sprawdzić: - podłączenia / maszyna - szerokość roboczą - prędkość roboczą - współczynnik nawozu ( współczynnik T ) - otwarcie i zamknięcie zsypów Sprawdzić: - współczynnik kalibracji - czy zsypy zostały dobrze zamknięte Ponownie przeprowadzić próbę dawki w trybie Statycznym Sprawdzić: - współczynnik prędkości ciągnika - szerokość roboczą (np. 24,00 zwrócić uwagę na pozycję przecinka) Sprawdzić: - bezpieczniki - zasilanie akumulatora Sprawdzić: - podłączenia / maszyna - szerokość roboczą - prędkość roboczą Sprawdzić: - zaprogramowaną dawkę - współczynnik nawozu - prędkość obrotową WOM 540 obr./min - szerokość roboczą - prędkość roboczą ciągnika - otwarcie/zamknięcie zsypów - skok tłoków - przejazd w ścieżce 48
