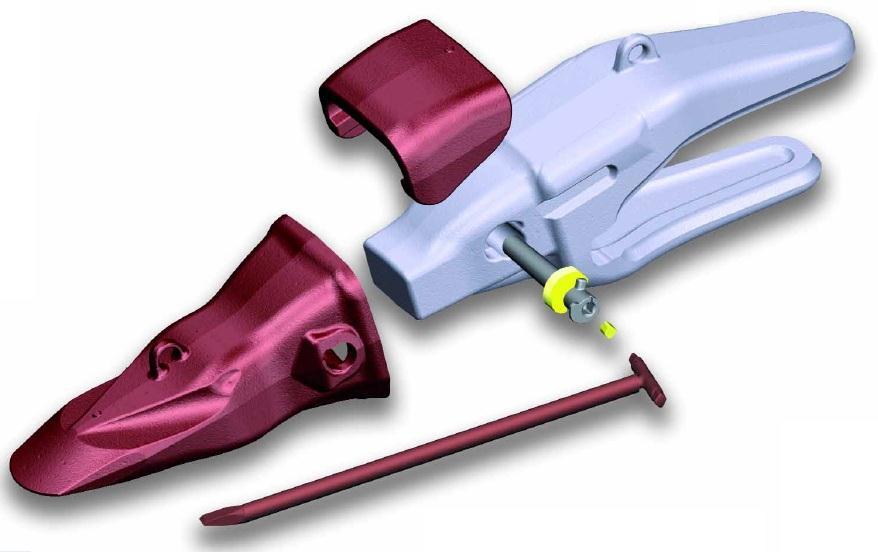

1 MTG Systems StarMet 1 Adapter systemu StarMet jest przeznaczony dla koparek od 60 do 400 ton oraz ładowarek od 70 do 350 ton MTG System StarMet posiada innowacyjne rozwiązanie w postaci blokady MTGtwist, zapewniającę: Bezpieczeństwo: brak możliwości wypadków spowodowanych odlatującymi cząsteczkami metalu Prostota: wymiana zęba wymaga mniejszego nakładu siły Łatwiejszy w użyciu: jedna osoba może zmienić ząb Podczas pracy: bezpieczne: sprawdzony i przetestowany system zapewniający brak możliwości utraty zębów ponownego użycia PIN: PIN jest wytrzymały i nie niszczy się podczas montażu i demontażu, dzięki czemu może być ponownie wykorzystany System zamka: 1. Łatwy do demontażu stożkowy PIN. 2. Standardowy kształt na imbus, kwadratowy otwór. 3. MTGtwist wykonany jest z elastometu i poliuretanu. 4. Otwór PINu zostaje zabezpieczony zaślepką chroniącą przed dostaniem się do środka ziemi.

2 2 Dłuższa żywotność systemu StarMet: Zoptymalizowana konstrukcja zęba poprawia jego zdolności kopiące, a materiał z którego jest wykonany sprawia, że ząb mniej się ściera. Adapter chroniący łyżkę przed działaniem sił trących, zużywających łyżkę. Mechaniczna czapa adaptera przeznaczona do ochrony przed bardzo ściernymi materiałami, wydłużająca żywotność zestawu. System zaprojektowany dla optymalnego rozkładu sił uzyskujący maksymalną odporności i wytrzymałość. Wielokrotnego użytku PIN. Większe oszczędności i wydajność Penetrująca konstrukcja zęba zwiększa wydajność maszyny. Zoptymalizowana konstrukcja adaptera wydłuża okres jego żywotności oraz oszczędza czas ze względu na mniejszą ilość przestojów konserwacyjnych. Innowacyjne rozwiązanie MTGtwist ułatwia montaż i demontaż zmniejszając ilość przestojów maszyny. System wykonany ze stali o długiej żywotności oraz odpornej na pęknięcia.

3 3 ZEBY koparki, str. 4 ładowarki, str. 5 koparki przedsiębierne, str. 6 ADAPTERY koparki, str.7 ładowarki, str. 8 koparki przedsiębierne, str. 9 ZAMKI koparki, str. 10 ładowarki, str. 10 koparki przedsiębierne, str. 10 INNE koparki, str. 10 ładowarki, str. 10 koparki przedsiębierne, str. 10

4 ZEBY MTG Systems StarMet Koparki 4 EX Extra X, przeznaczone do koparek pracujących w luźnym lecz szczególnie ściernym terenie jak kamieniołomy; przeznaczone do dobrej penetracji terenu 120 D Delta, przeznaczona dla ładowarek oraz koparek pracujących w zwartym oraz abrazywnym terenie wymagającym dużej ilości kopania rozmiary: 240 F Flared, dla koparek niwelujących, kopiących rowy oraz pracujących przy oczyszczaniu terenu, bardzo przydatne przy budowaniu fundamentów rozmiary: 50, 60 W Double Vector, dla koparek pracujących w ekstremalnie zwartym terenie; wektorowy układ zęba zamontowanego w centralnej pozycji oraz podwójny wektor montowany na rogach łyżki gwarantuje doskonałą penetrację terenu 120 E1 Extra, dla koparek pracujących w luźnym terenie oraz szczególnie abrazywnym jak skały i kamieniołomy gwarantuje doskonałą pracę rozmiary: 120,, 240, E Extra, dla koparek pracujących w luźnym terenie oraz szczególnie abrazywnym jak skały i kamieniołomy gwarantuje doskonałą pracę rozmiary: 50, 60 I Impact, przeznaczone zarówno do koparek jak i ładowarek pracujących w relatywnie abrazywnym terenie wymagającym dużego poziomu uderzeni; głównie przeznaczone do pracy w kamieniołomach oraz przy dużych skałach 120, P Penetration, przeznaoczone do pracy w zwartym, abrazywnym terenie wymagającym dużej ilości uderzeń oraz silnej penetracji; przeznaczone do pracy w kamieniołomach rozmiary: 120,, 240, V Vector-, do pracy w ekstremalnie zwartym terenie 120,, 240

5 U Universal, dla koparek pracujących w luźnym, mało abrazywnym terenie; ząb posiada wiele zastosowań, nadaje się idealnie do kopania rowów itp ZEBY MTG Systems StarMet Ładowarki L Long, przeznaczone dla ładowarek pracujących w luźnym terenie lub wstępnie eksplorujących kamieniołomy o niskim poziomie abrazywności; dla prac przy oczyszczaniu, czy wygładzaniu terenu rekomenduje się zamontowanie adaptera FC (Flush central) tak aby powierzchnia dolna zęba była na równi z ostrzem łyżki A Abrasion, dla ładowarek pracujących w szczególnie abrazywnym terenie, które wstępnie aksplorują kamieniołomy oraz wymagana jest dobra penetracja terenu rozmiary: 50, 60, 240 D Delta, przeznaczona dla ładowarek oraz koparek pracujących w zwartym oraz abrazywnym terenie wymagającym dużej ilości kopania rozmiary: 240 H1 Heavy, dla ładowarek pracujących w luźnym terenie o dużym poziomie abrazywności; ułatwia załadunek materiału dzięki swojej dużej szerokości rozmiary: 55, 65, 80, 125,200 I Impact, przeznaczone zarówno do koparek jak i ładowarek pracujących w relatywnie abrazywnym terenie wymagającym dużego poziomu uderzeni; głównie przeznaczone do pracy w kamieniołomach oraz przy dużych skałach 120,

6 ZEBY MTG Systems StarMet Koparki Przedsiebierne 6 D Delta, przeznaczona dla ładowarek oraz koparek pracujących w zwartym oraz abrazywnym terenie wymagającym dużej ilości kopania rozmiary: 240 I Impact, przeznaczone zarówno do koparek jak i ładowarek pracujących w relatywnie abrazywnym terenie wymagającym dużego poziomu uderzeni; głównie przeznaczone do pracy w kamieniołomach oraz przy dużych skałach 120, P Penetration, przeznaoczone do pracy w zwartym, abrazywnym terenie wymagającym dużej ilości uderzeń oraz silnej penetracji; przeznaczone do pracy w kamieniołomach rozmiary: 120,, 240, V Vector-, do pracy w ekstremalnie zwartym terenie 120,, 240 U Universal, dla koparek pracujących w luźnym, mało abrazywnym terenie; ząb posiada wiele zastosowań, nadaje się idealnie do kopania rowów itp. 120

7 ADAPTERY MTG Systems StarMet Koparki 7 WS Straddle leg, montowane na rogach łyżki; przeznaczone dla koparek oraz ładowarek pracujących w trudnym, abrazywnym terenie; pozwala na lepszą przyczepność zębów oraz chroni łyżkę przed nadmiernym zużyciem rozmiary:, 240, WN bardzo użyteczny przy wymianie lub przerabianiu adapterów systemu MTG Systems StarMet rozmiary: WC Welded center, przeznaczony dla koparek oraz ładowarek pracujących w ciężkim, abrazywnym terenie; gwarantuje dobre zamocowanie zębów oraz świetną ochronę łyżki WC/M Central welded, przeznaczony dla dużych rozmiarów koparek oraz teren; nakładka ochronna w zestawie 120,, 240, 120,, 240, WLD lewo stronny adapter przeznaczony dla koparek oraz ładowarek gdzie wymagana jest duża odporność na uderzenia oraz abrazywny teren WLD/M - lewo stronny adapter przeznaczony dla dużych rozmiarów koparek oraz ładowarek gdzie wymagana jest duża odporność na uderzenia oraz abrazywny teren; nakładka ochronna w zestawie WRD - prawo stronny adapter przeznaczony dla dużych rozmiarów koparek oraz teren WRD/M prawo stronny adapter przeznaczony dla dużych rozmiarów koparek oraz ładowarek gdzie wymagana jest duża odporność na uderzenia oraz abrazywny teren; nakładka ochronna w zestawie

8 8 ADAPTERY MTG Systems StarMet Ładowarki WS Straddle leg, montowane na rogach łyżki; przeznaczone dla koparek oraz ładowarek pracujących w trudnym, abrazywnym terenie; pozwala na lepszą przyczepność zębów oraz chroni łyżkę przed nadmiernym zużyciem rozmiary:, 240, WN bardzo użyteczny przy wymianie lub przerabianiu adapterów systemu MTG Systems StarMet rozmiary: FC Flush central, dla ładowarek pracujących przy pracach porządkowych gdzie teren musi zostać dobrze wygładzony WC Welded center, przeznaczony dla koparek oraz ładowarek pracujących w ciężkim, abrazywnym terenie; gwarantuje dobre zamocowanie zębów oraz świetną ochronę łyżki WC/M Central welded, przeznaczony dla dużych rozmiarów koparek oraz teren; nakładka ochronna w zestawie rozmiary: 50, ,, 240, 120,, 240, WLD lewo stronny adapter przeznaczony dla koparek oraz ładowarek gdzie wymagana jest duża odporność na uderzenia oraz abrazywny teren WLD/M - lewo stronny adapter przeznaczony dla dużych rozmiarów koparek oraz teren; nakładka ochronna w zestawie WRD - prawo stronny adapter przeznaczony dla dużych rozmiarów koparek oraz teren WRD/M prawo stronny adapter przeznaczony dla dużych rozmiarów koparek oraz ładowarek gdzie wymagana jest duża odporność na uderzenia oraz abrazywny teren; nakładka ochronna w zestawie

9 ADAPTERY MTG Systems StarMet Koparki Przedsiebierne 9 WS Straddle leg, montowane na rogach łyżki; przeznaczone dla koparek oraz ładowarek pracujących w trudnym, abrazywnym terenie; pozwala na lepszą przyczepność zębów oraz chroni łyżkę przed nadmiernym zużyciem rozmiary:, 240, WN bardzo użyteczny przy wymianie lub przerabianiu adapterów systemu MTG Systems StarMet rozmiary: WC Welded center, przeznaczony dla koparek oraz ładowarek pracujących w ciężkim, abrazywnym terenie; gwarantuje dobre zamocowanie zębów oraz świetną ochronę łyżki WC/M Central welded, przeznaczony dla dużych rozmiarów koparek oraz teren; nakładka ochronna w zestawie 120,, 240, 120,, 240, WLD lewo stronny adapter przeznaczony dla koparek oraz ładowarek gdzie wymagana jest duża odporność na uderzenia oraz abrazywny teren WLD/M - lewo stronny adapter przeznaczony dla dużych rozmiarów koparek oraz ładowarek gdzie wymagana jest duża odporność na uderzenia oraz abrazywny teren; nakładka ochronna w zestawie WRD - prawo stronny adapter przeznaczony dla dużych rozmiarów koparek oraz teren WRD/M prawo stronny adapter przeznaczony dla dużych rozmiarów koparek oraz ładowarek gdzie wymagana jest duża odporność na uderzenia oraz abrazywny teren; nakładka ochronna w zestawie

10 ZAMKI MTG Systems StarMet 10 Koparki Ładowarki Koparki Przedsiebierne PR Pin + element wymienny, innowacyjny system MTGtwist ułatwiające montaż i demontaż zmniejszając ilość przestoi maszyny 120,, 240, R MTGtwist element wymienny będący połączeniem elastomeru oraz poliuretanu 120,, 240, INNE MTG Systems StarMet Koparki Ładowarki Koparki Przedsiebierne MS osłona chroniąca górną część adaptera przed mocno abrazywnym terenem oraz dużą ilością uderzeń rozmiary:, M - osłona chroniąca górną część adaptera przed mocno abrazywnym terenem oraz dużą ilością uderzeń 120,, 240, O narzędzie do wbijania oraz wybijania zamków 120,, 240,
