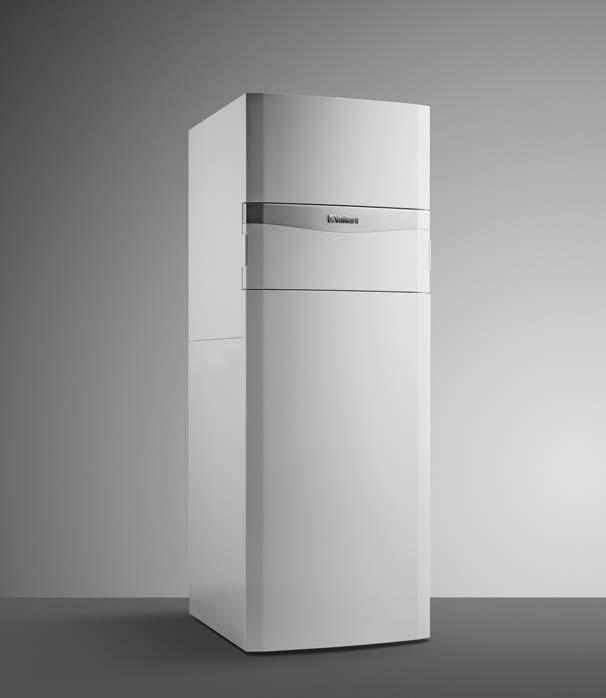

unitower Instrukcja instalacji i konserwacji Instrukcja instalacji i konserwacji Dla instalatora VIH QW 190/1 E Wydawca / producent Vaillant GmbH

Transkrypt

1 Instrukcja instalacji i konserwacji Dla instalatora Instrukcja instalacji i konserwacji unitower VIH QW 90/ E PL Wydawca / producent Vaillant GmbH erghauser Str. 40 D-4859 Remscheid Tel Fax info@vaillant.de

2 Spis treści Spis treści ezpieczeństwo Ostrzeżenia związane z wykonywanymi czynnościami Użytkowanie zgodne z przeznaczeniem Ogólne wskazówki bezpieczeństwa Przepisy (dyrektywy, ustawy, normy)... 4 Wskazówki dotyczące dokumentacji Przestrzegać dokumentacji dodatkowej Przechowywanie dokumentów Zakres stosowalności instrukcji Opis produktu Elementy funkcyjne Numer seryjny Dane na tabliczce znamionowej Znak CE Montaż Rozpakowanie produktu Transport produktu Wymiary produktu do transportu Sprawdzanie zakresu dostawy Wymiary produktu Minimalne odległości i odstępy montażowe Odstępy od części palnych Rozstawienie produktu Poziome ustawienie urządzenia Demontaż / montaż przedniej osłony kotła Demontaż / montaż osłon bocznych Przestawianie skrzynki elektronicznej w położenie dolne lub górne Instalacja Przyłącza hydrauliczne Tryb schładzania Instalacja elektryczna... 6 Uruchomienie Włączanie produktu Napełnianie obiegu ciepłej wody Napełnianie obiegu grzewczego Uruchamianie regulatora systemu Napełnianie obiegu pompy ciepła Odpowietrzanie Przejście przez asystenta instalacji Ponowne uruchomienie asystenta instalacji od początku ktywacja konfiguracji Korzystanie z programów testowych Stosowanie testów czujników i komponentów Sprawdzenie i uzdatnianie wody grzewczej/ wody napełniającej i uzupełniającej Wyświetlanie ciśnienia napełniania obiegu pompy ciepła Zapobieganie zbyt niskiemu ciśnieniu wody w obiegu pompy ciepła Zapobieganie zbyt niskiemu ciśnieniu wody w obiegu grzewczym Sprawdzenie zasady działania i szczelności Obsługa Zasada obsługi produktu Wywoływanie kodów diagnostycznych Korzystanie z programów testowych Monitoring (kody stanu) Programy testowe... 8 Dopasowanie do instalacji grzewczej Konfiguracja instalacji grzewczej Straty ciśnienia produktu w obiegu pompy ciepła Dyspozycyjna wysokość tłoczenia produktu dla obiegu grzewczego Przekazanie produktu użytkownikowi... 9 Usuwanie usterek Kontakt z partnerem serwisowym Odczytywanie kodów usterek Sprawdzanie historii usterek Zerowanie historii usterek Przeprowadzanie diagnostyki Korzystanie z programów testowych Korzystanie z menu funkcyjnego Przywracanie nastaw fabrycznych parametrów Przygotowanie do naprawy Zamawianie części zamiennych Wymiana uszkodzonych części Zakończenie naprawy Przegląd i konserwacja Przestrzegać cykli przeglądów i konserwacji... 5 Opróżnianie Opróżnianie produktu od strony ogrzewania Opróżnianie produktu od strony ciepłej wody Opróżnianie obiegu pompy ciepła Opróżnianie instalacji grzewczej Kontrola ciśnienia w naczyniu rozszerzalnościowym Sprawdzanie magnezowej anody ochronnej Czyszczenie zasobnika ciepłej wody użytkowej... 7 Wycofanie z eksploatacji Wycofanie produktu z eksploatacji Serwis fabryczny Serwis techniczny... 7 Załącznik... 8 Schemat połączeń... 8 Przegląd programów kontrolnych... 9 C Dane techniczne Indeks... 3 Instrukcja instalacji i konserwacji unitower _00

3 ezpieczeństwo ezpieczeństwo. Ostrzeżenia związane z wykonywanymi czynnościami Klasyfikacja ostrzeżeń dotyczących wykonywanych czynności Ostrzeżenia dotyczące wykonywanych czynności są opatrzone następującymi znakami ostrzegawczymi i słowami ostrzegawczymi w zależności od wagi potencjalnego niebezpieczeństwa: Znaki ostrzegawcze i słowa ostrzegawcze Niebezpieczeństwo! ezpośrednie zagrożenie życia lub niebezpieczeństwo odniesienia poważnych obrażeń ciała Niebezpieczeństwo! Niebezpieczeństwo porażenia prądem Ostrzeżenie! Niebezpieczeństwo lekkich obrażeń ciała Ostrożnie! Ryzyko strat materialnych lub zanieczyszczenia środowiska naturalnego. Użytkowanie zgodne z przeznaczeniem W przypadku niefachowego lub niezgodnego z przeznaczeniem zastosowania, mogą wystąpić niebezpieczeństwa dla zdrowia i życia użytkownika lub osób trzecich bądź zakłócenia działania produktu i inne szkody materialne. Ten produkt jest elementem składowym układu do regulacji obiegów grzewczych i podgrzewania wody w połączeniu z pompą ciepła, za pomocą regulatora systemu. Użytkowanie zgodne z przeznaczeniem obejmuje: przestrzeganie dołączonych instrukcji obsługi, instalacji i konserwacji produktu oraz wszystkich innych podzespołów układu instalację i montaż w sposób zgodny z dopuszczeniem do eksploatacji produktu i systemu przestrzeganie wszystkich warunków przeglądów i konserwacji wyszczególnionych w instrukcjach. Zastosowanie zgodne z przeznaczeniem obejmuje ponadto instalację zgodnie z klasą IP. Zastosowanie inne od opisanego w niniejszej instrukcji lub wykraczające poza opisany zakres jest niezgodne z przeznaczeniem. Niezgodne z przeznaczeniem jest również każde bezpośrednie zastosowanie w celach komercyjnych lub przemysłowych. Uwaga! Zabrania się wszelkiego użytkowania niezgodnego z przeznaczeniem..3 Ogólne wskazówki bezpieczeństwa.3. Niebezpieczeństwo związane z niewystarczającymi kwalifikacjami Montaż i demontaż, instalowanie, uruchamianie, konserwację, naprawy i wyłączenie z eksploatacji mogą wykonywać tylko instalatorzy, którzy posiadają odpowiednie kwalifikacje w tym zakresie, przestrzegają wszystkich instrukcji dołączonych do produktu, postępują zgodnie z aktualnym stanem techniki oraz przestrzegają wszystkich właściwych dyrektyw, norm, prawa i innych przepisów..3. Ryzyko szkód materialnych spowodowane stosowaniem niewłaściwych narzędzi. W celu dokręcenia lub odkręcenia śrubunków prosimy stosować specjalistyczne narzędzie..3.3 Niebezpieczeństwo obrażeń ciała podczas transportu wskutek dużego ciężaru produktu Produkt powinny transportować co najmniej dwie osoby..3.4 Niebezpieczeństwo oparzenia wskutek kontaktu z gorącymi częściami lub oparzenia parą Prace na tych częściach instalacji można przeprowadzać dopiero po ich przestygnięciu _00 unitower Instrukcja instalacji i konserwacji 3

4 ezpieczeństwo.3.5 Zagrożenie życia wskutek braku urządzeń zabezpieczających Schematy zawarte w niniejszym dokumencie nie zawierają wszystkich urządzeń zabezpieczających potrzebnych do fachowej instalacji. Zamontować w instalacji niezbędne urządzenia zabezpieczające. Przestrzegać obowiązujących krajowych i międzynarodowych ustaw, norm i dyrektyw..4 Przepisy (dyrektywy, ustawy, normy) Przestrzegać krajowych przepisów, norm, dyrektyw i ustaw..3.6 Ryzyko szkód materialnych spowodowane przez mróz Należy zadbać, aby instalacja grzewcza na wypadek mrozu zawsze była włączona i aby była zapewniona odpowiednia temperatura we wszystkich pomieszczeniach. Jeżeli nie można zagwarantować prawidłowej eksploatacji, należy zlecić instalatorowi opróżnienie instalacji grzewczej..3.7 Niebezpieczeństwo porażenia prądem W przypadku dotknięcia podzespołów będących pod napięciem, występuje niebezpieczeństwo porażenia prądem. Zanim rozpocznie się pracę przy produkcie: Odłączyć produkt od napięcia poprzez wyłączenie wszystkich zasilań elektrycznych (urządzenie elektryczne oddzielające z przerwą między stykami minimum 3 mm, np. zabezpieczenie lub wyłącznik zabezpieczenia linii). Zabezpieczyć przed ponownym włączeniem. Odczekać co najmniej 3 minuty, aż rozładują się kondensatory. Sprawdzić skuteczność odłączenia od napięcia. 4 Instrukcja instalacji i konserwacji unitower _00

5 Wskazówki dotyczące dokumentacji Wskazówki dotyczące dokumentacji. Przestrzegać dokumentacji dodatkowej 3 Opis produktu 3. Elementy funkcyjne ezwzględnie przestrzegać wszystkich instrukcji obsługi i instalacji dołączonych do podzespołów układu.. Przechowywanie dokumentów Należy przekazać niniejszą instrukcję oraz wszystkie dołączone dokumenty użytkownikowi instalacji..3 Zakres stosowalności instrukcji Niniejsza instrukcja dotyczy wyłącznie: Typy produktów i numery katalogowe VIH QW 90/ E Numer artykułu urządzenia znajduje się na tabliczce znamionowej ( strona 6) Zbiornik solanki Zasobnik ciepłej wody użytkowej 3 Kurek do opróżniania obiegu pompy ciepła 4 Manometr obiegu pompy ciepła i kurek napełniania 5 Zawór bezpieczeństwa obiegu solarnego 6 3-drogowy zawór przełączający 7 Odpowietrznik 8 Skrzynka elektroniczna 9 Naczynie przeponowe instalacji grzewczej 0 Skrzynka elektroniczna Czujnik ciśnienia Element grzejny 3 Zawór odpowietrzający sprzęgła hydraulicznego elementu grzejnego 4 Moduł odłączania (płytowy wymiennik ciepła) _00 unitower Instrukcja instalacji i konserwacji 5

6 4 Montaż 3. Numer seryjny Numer serii znajduje się na tabliczce znamionowej na tylnej stronie skrzynki elektronicznej. Wskazówka Numer serii można wyświetlić również na ekranie produktu ( Instrukcja obsługi). 3.3 Dane na tabliczce znamionowej Tabliczka znamionowa zawiera informacje o kraju, w którym ma zostać zainstalowany produkt. Dane na tabliczce znamionowej Znaczenie Numer seryjny Dla celów identyfikacyjnych; cyfry od 7 do 6 = numer katalogowy produktu VIH QW 90/ E unitower Elementy składowe układu do regulacji obiegów grzewczych i podgrzewania wody w połączeniu z pompą ciepła Nazwa produktu Obieg grzewczy maks. min 30 V 50 Hz 400 V 50 Hz IP (np. X4D) Imax Pmax V 3.4 Znak CE Obieg ciepłej wody użytkowej Maksymalna wartość ciśnienia Minimalna wartość ciśnienia Przyłącze elektryczne - napięcie - częstotliwość Stopień ochrony przed wodą Maksymalne natężenie prądu Maksymalny pobór mocy Pojemność zasobnika c.w.u 3. Odkręcić 4 blaszki mocujące z przodu i z tyłu palety i usunąć je. 4. Transport produktu Niebezpieczeństwo! Niebezpieczeństwo obrażeń ciała wskutek noszenia dużych obciążeń! Noszenie dużych ciężarów może spowodować obrażenia. Przestrzegać wszystkich obowiązujących ustaw i innych przepisów dotyczących noszenia ciężkich urządzeń. Oznaczenie CE dokumentuje, że produkty zgodne z etykietą spełniają podstawowe wymagania właściwych dyrektyw. Deklaracja zgodności jest dostępna do wglądu u producenta. 4 Montaż 4. Rozpakowanie produktu. Usunąć opakowanie produktu.. Zdjąć osłonę przednią. ( strona 9) Niebezpieczeństwo! Niebezpieczeństwo obrażeń ciała wskutek wielokrotnego korzystania z uchwytów do noszenia. Uchwyty do noszenia ze względu na starzenie się materiału nie są przeznaczone do ponownego ich wykorzystania podczas późniejszego transportu. Pod żadnym pozorem nie korzystać ponownie z uchwytów do noszenia.. by transport był bezpieczny, skorzystać z dwóch uchwytów zamontowanych przy przednich nogach produktu. 6 Instrukcja instalacji i konserwacji unitower _00

7 Montaż 4 Warunki: Produkt jest za duży lub za ciężki do transportu. Demontaż do transportu C. Produkt należy zawsze transportować tak jak na rysunku powyżej. Nigdy nie transportować produktu tak jak na przekreślonym rysunku. 3. Zdjąć osłonę przednią. ( strona 9) Wymontować boczne części obudowy (), aby skorzystać z uchwytów (). Zdjąć izolację cieplną, jeżeli będzie to konieczne. Odkręcić nakrętki (3) i (4). Odłączyć wtyczkę elektryczną czujnika temperatury zasobnika (5). Wykręcić 4 śruby (6). Montaż produktu odbywa się w odwrotnej kolejności. 4. Uchwyty do noszenia zamontowane na spodzie produktu odchylić do przodu. 5. Upewnić się, że nogi są przykręcone do oporu, aby uchwyty do noszenia były dobrze zamocowane _00 unitower Instrukcja instalacji i konserwacji 7

8 4 Montaż 4.5 Wymiary produktu Po ustawieniu produktu, odciąć uchwyty do noszenia i usunąć je w sposób zgodny z przepisami. 7. Założyć ponownie przednią osłonę produktu. 4.3 Wymiary produktu do transportu Sprawdzanie zakresu dostawy Sprawdzić, czy dostawa jest kompletna i nienaruszona. Ilość Nazwa Wieża hydrauliczna Dodatkowe opakowanie z dokumentacją Worek z materiałami instalacyjnymi Główny kabel zasilania 30 V 4 G¾ G¾ G G Instrukcja instalacji i konserwacji unitower _00

9 Montaż Minimalne odległości i odstępy montażowe 4.9 Poziome ustawienie urządzenia D C E C 60 mm D 70 mm 300 mm E 40 mm C 600 mm Przewidzieć wystarczający odstęp boczny () przynajmniej po jednej stronie produktu, aby mieć lepszy dostęp podczas prac konserwacyjnych i naprawczych. Przy zastosowaniu osprzętu zwrócić uwagę na najmniejsze odległości / wolne przestrzenie montażowe. Ustawić urządzenie regulowanymi stopkami w poziomie. 4.0 Demontaż / montaż przedniej osłony kotła 4.7 Odstępy od części palnych Odstęp między produktem a przedmiotami z materiałów palnych nie jest wymagany, ponieważ temperatura produktu nie może przekraczać maksymalnej dopuszczalnej temperatury zasilania w trybie ogrzewania, gdy produkt pracuje w zakresie nominalnej mocy cieplnej. Maksymalna temperatura zasilania instalacji grzewczej: Rozstawienie produktu C Uwzględnić ciężar produktu, w tym zawartej w nim wody. Sprawdzić te informacje w danych technicznych. D E Zamontować części z powrotem w odwrotnej kolejności _00 unitower Instrukcja instalacji i konserwacji 9

10 5 Instalacja 4. Demontaż / montaż osłon bocznych 5 Instalacja C Niebezpieczeństwo! Niebezpieczeństwo oparzenia i/lub ryzyko szkód materialnych spowodowane niewłaściwym instalowaniem oraz wyciekającą w związku z tym wodą! Naprężenia w przewodach przyłączeniowych mogą powodować nieszczelności. Zamontować przewody przyłączeniowe bez naprężeń. 5. Przyłącza hydrauliczne Zamontować części z powrotem w odwrotnej kolejności. 4. Przestawianie skrzynki elektronicznej w położenie dolne lub górne Wskazówka Przestawiając skrzynkę elektroniczną w położenie górne lub dolne, można ułatwić sobie dostęp do różnych komponentów produktu. Ostrożnie! Ryzyko strat materialnych wskutek przenoszenia ciepła podczas lutowania! Przenoszenie ciepła podczas lutowania może spowodować uszkodzenie uszczelek w zaworach konserwacyjnych. Nie lutować elementów przyłączeniowych, jeżeli są one przykręcone do zaworów konserwacyjnych.. Zainstalować następujące podzespoły: zawór bezpieczeństwa, kurek odcinający i manometr na powrocie obiegu grzewczego grupę bezpieczeństwa ciepłej wody użytkowej oraz zawór odcinający na dopływie zimnej wody urządzenie do napełniania między dopływem zimnej wody a zasilaniem instalacji grzewczej kurek odcinający na zasilaniu obiegu grzewczego. Sprawdzić, czy pojemność naczynia rozszerzalnościowego jest zgodna z pojemnością instalacji. 3. Jeżeli objętość zamontowanego już naczynia rozszerzalnościowego instalacji jest niewystarczająca, należy zainstalować dodatkowe naczynie rozszerzalnościowe w powrocie obiegu grzewczego jak najbliżej urządzenia. 4. Przed instalacją dokładnie przepłukać lub przedmuchać przewody zasilające Przesunąć skrzynkę elektroniczną () do góry i przyciągnąć do siebie.. Ustawić skrzynkę elektroniczną w żądanym położeniu. Przyłącze zimnej wody Zasilanie ciepłej wody 3 Zasilanie ogrzewania 4 Powrót ogrzewania 0 Instrukcja instalacji i konserwacji unitower _00

11 Instalacja 5 5. Wykonać przyłącza hydrauliczne w sposób zgodny z normami. 6. Sprawdzić, czy przyłącza są szczelne. ( strona 0) 7. Upewnić się, że przewód odpływowy zaworu bezpieczeństwa naprzeciwko powietrza zewnętrznego pozostaje otwarty. 8. Regularnie uruchamiać urządzenie do opróżniania zaworu bezpieczeństwa, aby usuwać osad wapienny i upewnić się, że urządzenie nie jest zablokowane. 9. Zwrócić uwagę, aby izolacja cieplna przewodów była wystarczająca do uniknięcia nadmiernych strat ciepła. Ponieważ przewody na zewnątrz są narażone na działanie warunków atmosferycznych, promieniowania ultrafioletowego i dziobanie przez ptaki, a w związku z tym są bardzo podatne na wpływy zewnętrzne, należy wybrać skuteczną ochronę przed niebezpieczeństwami. 0. Zwrócić uwagę, aby zapewniona była minimalna ilość obiegowej wody grzewczej (40 % przepływu znamionowego, patrz tabela z danymi technicznymi). W instalacjach grzewczych, wyposażonych głównie w zawory regulowane termostatycznie lub elektrycznie, należy zapewnić stały, wystarczający przepływ pompy ciepła.. Upewnić się, że przewód odpływowy jest prawidłowo podłączony do zbiornika solanki. 5.. Podłączanie do pompy ciepła Wskazówka by straty ciepła były jak najmniejsza, zalecamy założenie izolacji cieplnej króćców rur wodnych od strony wylotu urządzenia oraz od strony instalacji. 3. Podłączyć pompę ciepła do wieży hydraulicznej za pomocą elastycznych przewodów przyłączeniowych (,5", żeńskich). 4. Sprawdzić, czy przyłącza ( strona 0) są szczelne. 5. Upewnić się, że przewód odpływowy jest prawidłowo podłączony do zbiornika solanki. 5. Tryb schładzania Produkt jest zgodny z trybem chłodzenia pompy ciepła. Parametryzacja i aktywacja trybu schładzania następują przez regulator systemu. Zaleca się umieszczenie izolacji cieplnej w rurach instalacji. Upewnić się, że zamocowane są wszystkie elementy izolacyjne produktu i znajdują się w sprawnym stanie. 5.3 Instalacja elektryczna Niebezpieczeństwo! Zagrożenie życia wskutek porażenia prądem elektrycznym! Przy listwach zaciskowych zasilania sieciowego L i N występuje napięcie ciągłe: Odłączyć zasilanie elektryczne. Zabezpieczyć doprowadzenie prądu przed ponownym włączeniem Otwieranie skrzynki elektronicznej. Zdjąć osłonę przednią. ( strona 9) 3 C Przyłącze G,5", powrót pompy ciepła Przyłącze G,5", zasilanie do pompy ciepła. Sprawdzić, czy pojemność instalacji i objętość naczynia rozszerzalnościowego są zgodne. Jeżeli objętość naczynia przeponowego jest niewystarczająca, należy zainstalować dodatkowe naczynie przeponowe w powrocie instalacji grzewczej jak najbliżej produktu.. Złożyć skrzynkę elektroniczną () do przodu. 3. Uwolnić cztery zaciski (3) po lewej i prawej stronie z uchwytów. 4. Uwolnić cztery zaciski (3) po lewej i prawej stronie z uchwytów.. Przed instalacją dokładnie przepłukać lub przedmuchać przewody zasilające _00 unitower Instrukcja instalacji i konserwacji

12 5 Instalacja 5.3. Otwieranie głównej skrzynki elektronicznej Warunki: Należy wymienić kabel zasilania. Skrzynkę elektroniczną otwierać tylko wtedy, gdy trzeba wymienić kabel zasilania.. Zdjąć osłonę przednią. ( strona 9) Instalowanie regulatora systemowego podłączanego przez kabel. Podłączyć kabel eus regulatora systemowego do wtyku eus skrzynki elektronicznej ( strona 8).. by uzyskać wskazówki dotyczące montażu, należy zapoznać się z instrukcją regulatora systemu Instalowanie i integrowanie regulatora systemowego podłączanego przez kabel w skrzynce elektronicznej. Zdjąć izolację cieplną () elementu grzejnego. 3. Odkręcić śruby () i wyjąć je. 4. Zdjąć pokrywę skrzynki elektronicznej () Ułożenie kabli 4V / eus C. Zdjąć pokrycie skrzynki elektronicznej.. Podłączyć udostępniony kabel DIF do regulatora systemu. 3. Włożyć regulator systemu w całości w skrzynkę elektroniczną. Ułożyć kabel 4 V i kabel eus według schematu. Instrukcja instalacji i konserwacji unitower _00

13 Instalacja Instalowanie bezprzewodowego regulatora systemu Odizolować żyły wewnętrzne tylko na odległości wymaganej do uzyskania dobrego, stabilnego połączenia. by zapobiec zwarciom spowodowanym rozłączaniem się pojedynczych drutów, założyć na odizolowane końcówki żył tulejki kablowe. Podłączyć kabel do sieci prądowej zgodnie z obowiązującymi normami Połączenie z doprowadzeniem prądu (przyłącze do sieci prądowej) Ostrożnie! Ryzyko strat materialnych wskutek kondensatu! Kondensat ściekający po głównym kablu zasilania może spowodować zwarcie. Upewnić się, że kondensat nie może ściekać po głównym kabli zasilania i żadne krople nie zetkną się z doprowadzeniem prądu. C. Zdjąć pokrycie skrzynki elektronicznej i włożyć w tym miejscu podstawę radia.. Zamontować i zainstalować regulator systemu. 3. Zapoznać się z instrukcją regulatora systemu, aby uzyskać informacje na temat podłączania podstawy radia i sterownika Wykonanie okablowania Zakres stosowalności: Produkt jest dostarczany seryjnie w konfiguracji 400 V. Podłączyć kabel zasilania do wyłącznika różnicowoprądowego 6. Zakres stosowalności: Produkt jest dostarczany seryjnie w konfiguracji 30 V. Podłączyć kabel zasilania do wyłącznika różnicowoprądowego 3. Podłączyć kabel eus do pompy ciepła za pomocą przeznaczonego do tego wtyku. Przeprowadzić kabel przyłączeniowy podłączanych komponentów przez tunele kablowe i uszczelnienia dławicowe w tylnej ścianie produktu. by unikać zwarć w razie przypadkowego rozłączenia się żyły, zdjąć izolację z zewnętrznej powłoki przewodów elastycznych na długości maksymalnie 30 mm. Zadbać, aby izolacja żył wewnętrznych nie uległa uszkodzeniu podczas zdejmowania zewnętrznego płaszcza.. Uziemić okablowanie zewnętrzne.. Zwrócić uwagę na biegunowość i przestrzegać obowiązujących norm. 3. Zwrócić uwagę na podłączenie przewody zewnętrznego i neutralnego do produktu. 4. Kable przyłączeniowe między tablicą rozdzielczą a modułem elektrycznym muszą: być przystosowane do instalacji stałej posiadać żyły o przekroju zgodnym z mocą produktu Podłączyć moduł elektroniczny przez niezależne urządzenie ochronne do tablicy rozdzielczej. 5. Podczas instalowania zapewnić dodatkowe urządzenie ochronne, aby zapewnić kategorię przepięcia III. 6. Upewnić się, że urządzenia do wyłączania zasilania sieciowego umożliwiają całkowite przerwanie zasilania zgodnie z warunkami ustanowionymi dla kategorii przepięcia III. 7. Podłączyć kabel zasilania produktu do tablicy rozdzielczej instalacji. Element Kabel zasilania, jednofazowy 6 kw 30 V Napięcie robocze (minimalny przekrój kabla) (3 x 6 mm²) 4 kw 30 V Kabel zasilania, trójfazowy (połączony już kablami z produktem) Kabel przekaźnika elementu grzejnego (połączony już kablami z produktem, nie wymieniać) (3 x,5 mm²) 400 V (5 x,5 mm²) 30 V (3 x 0,75 mm²) _00 unitower Instrukcja instalacji i konserwacji 3

14 5 Instalacja Połączenie 400 V Warunki: Produkt w stanie w momencie dostarczenia wyrobu w konfiguracji 400 V jest okablowany. N L L L 3 N L N 3 Smin = 5 x,5 mm² 4. Nacisnąć dźwignie do góry i wyciągnąć żyły z przyłączy. Min. zabezpieczenie: 0 Zasilanie płytki elektronicznej skrzynki elektronicznej 3 Przekaźnik sterujący Przestrzegać danych znajdujących się na naklejce na skrzynce elektronicznej. Kabel zasilania wymieniać tylko wtedy, gdy jest uszkodzony. Produkt w stanie w momencie dostarczenia wyrobu jest już okablowany w tej konfiguracji Przestawianie z zasilania trójfazowego 400 V na zasilanie jednofazowe 30 V Ostrożnie! Niebezpieczeństwo strat materialnych! To urządzenie jest przeznaczone wyłącznie do eksploatacji w pomieszczeniach z siecią prądową, obciążaną 00 na fazę. Urządzenie należy podłączać wyłącznie do sieci prądowej, obciążanej 00 na fazę. N L L L 3 N L N. Zdjąć przednią osłonę ( strona 9).. Przerwać doprowadzenie prądu, odłączając kabel przyłącza sieci od sieci prądowej. 3. Odkręcić śruby na skrzynce elektrycznej ( strona ) i zdjąć je. Smin = 3 x 6 mm² 5. Podłączyć 3 żyły kabla zasilania do wtyku. 6. Zainstalować mostek zgodnie z danymi na naklejce na skrzynce elektronicznej. 7. Upewnić się, że mostek metalowy jest włożony do oporu we wtyk. 8. Przestrzegać odwrotnej kolejności, aby zamknąć panel sterowania elektronicznego. 9. Wkręcić uszczelnienia dławicowe, aby kabel zasilania był prawidłowo utrzymywany. 4 Instrukcja instalacji i konserwacji unitower _00

15 Instalacja 5 0. Podłączyć instalację do wyłącznika różnicowo-prądowego, przeznaczonego co najmniej do prądu 3.. Włączyć produkt Okablowanie fabryczne Produkt jest okablowany bezpośrednio, w związku z czym następuje automatyczna regulacja ogrzewania dodatkowego w zależności od potrzeb. Moc elementu grzejnego może wynosić w zależności od potrzeb kw, 4 kw lub 6 kw. Istnieje możliwość ograniczenia mocy elektrycznej na różne sposoby. Należy podłączyć element grzejny według poniższego schematu lub ustawić żądaną moc maksymalną w regulatorze systemu Okablowanie seryjne z regulowanym stopniowo ogrzewaniem dodatkowym do 6 kw Z elektrycznym ogrzewaniem dodatkowym 4 kw L 3 N L L N L N Przekaźnik sterujący Kabel przekaźników elementu grzejnego Podłączanie kabla sterowania przekaźników elementu grzejnego N L N L L 3 N L N Przekaźnik sterujący Kabel przekaźników elementu grzejnego Z elektrycznym ogrzewaniem dodatkowym kw L 3 N L L N L N Przekaźnik sterujący Kabel przekaźników elementu grzejnego. Nacisnąć dźwignię.. Podłączyć kabel prądowy. Wskazówka Produkt w stanie w momencie dostarczenia wyrobu jest już okablowany Podłączanie zasilania elektrycznego. Przestrzegać wszystkich obowiązujących przepisów.. Upewnić się, że napięcie nominalne sieci prądowej jest zgodne z okablowaniem głównego zasilania produktu. 3. Podłączyć kabel przyłącza sieci. 4. Zadbać, aby w każdym momencie zapewniony był dostęp do przyłącza sieciowego, oraz aby nie było ono zakrywane ani zamykane Podłączenie regulatora do układu elektronicznego. Otworzyć skrzynkę elektroniczną. ( strona ). Wykonać okablowanie. ( strona 3) Warunki: W przypadku podłączania regulatora eus z regulacją pogodową lub pokojowego regulatora eus: Podłączyć regulator do wtyczki US. Warunki: Jeżeli podłączany jest termostat bezpieczeństwa ogrzewania podłogowego: Zapoznać się z instrukcją pompy ciepła oraz schematów systemu, aby podłączyć termostat bezpieczeństwa do pompy ciepła _00 unitower Instrukcja instalacji i konserwacji 5

16 6 Uruchomienie Zapoznać się ze schematem systemu w przypadku konieczności zarządzania kilkoma strefami grzewczymi lub zainstalowania sprzęgła hydraulicznego. Zamknąć skrzynkę elektroniczną Podłączanie podzespołów dodatkowych Można instalować następujące komponenty: Pompa cyrkulacji ciepłej wody Naczynie przeponowe ciepłej wody użytkowej Zewnętrzna pompa ogrzewania (tryb wielostrefowy) Zewnętrzny zawór elektromagnetyczny instalacji grzewczej (tryb wielostrefowy) Zasobnik buforowy dla instalacji grzewczej Naczynie rozszerzalnościowe solanki Z wyjątkiem trybu wielostrefowego i zasobnika buforowego wszystkie te komponenty dodatkowe można instalować na tylko jednym produkcie. Obydwa elementy osprzętu są umieszczane w tym samym miejscu na ścianie tylnej produktu i dlatego nie można ich montować jednocześnie Sterowanie pompy cyrkulacyjnej za pomocą regulatora eus. Upewnić się, że pompa cyrkulacyjna ma ustawione prawidłowe parametry w regulatorze systemu.. Wybrać program ciepłej wody (przygotowanie). 3. Ustawić parametry programu cyrkulacji w regulatorze systemu. Pompa pracuje w przedziale czasowym ustawionym w programie Stosowanie przekaźnika wewnętrznego Jeśli to konieczne, skorzystać z instrukcji obsługi systemu znajdującej się w zakresie dostawy sterownika oraz podręcznika płytki elektronicznej, aby uzyskać informacje o opcjach. Włączyć produkt. Na wskazaniu stanu pracy produktu pojawia się ekran podstawowy. Na ekranie systemu regulacji pojawia się ekran podstawowy. 6. Napełnianie obiegu ciepłej wody. Otworzyć wszystkie armatury poboru ciepłej wody.. Otworzyć kurek odcinający przed grupą bezpieczeństwa na wejściu wody zimnej. 3. Odczekać, aż w każdym punkcie poboru wody wypłynie woda i zamknąć wszystkie kurki ciepłej wody. 4. Sprawdzić szczelność systemu. 6.3 Napełnianie obiegu grzewczego. Przed napełnieniem przepłukać dokładnie instalację grzewczą.. Otworzyć zawór odcinający zasilania i powrotu obiegu grzewczego. 3. Otworzyć wszystkie zawory termostatyczne grzejników. 4. Otworzyć powoli kurek napełniania, aby woda spływała do obiegu grzewczego. 5. Odpowietrzyć położony najwyżej grzejnik lub podłogowy obieg grzewczy i odczekać, aż obieg zostanie całkowicie odpowietrzony. Woda musi wypłynąć z zaworu odpowietrzającego bez pęcherzyków powietrza. 6. Odpowietrzyć wszystkie inne części obiegu grzewczego (grzejniki i/lub ogrzewania podłogowe), aż obieg grzewczy będzie całkowicie napełniony wodą. 6 Uruchomienie 6. Włączanie produktu Niebezpieczeństwo! Niebezpieczeństwo strat materialnych podczas mrozu. Jeśli podczas włączania instalacji w przewodach będzie znajdował się lód, instalacja może ulec uszkodzeniu mechanicznemu. Koniecznie przestrzegać wskazówek dotyczących zabezpieczania przed zamarzaniem. W razie niebezpieczeństwa wystąpienia mrozu nie włączać instalacji. Wskazówka Produkt nie posiada włącznika/wyłącznika. Produkt jest włączony od razu po podłączeniu go do sieci prądowej. 7. Otworzyć prawy zawór odpowietrzający () płytowego wymiennika ciepła. 8. Zamknąć wszystkie zawory odpowietrzające. 9. Sprawdzić na manometrze, czy ciśnienie napełniania w obiegu grzewczym wynosi,5 bara. Kurek napełniania zamknąć dopiero wtedy, gdy ciśnienie napełniania w obiegu grzewczym wynosi,5 bara. 0. Sprawdzić szczelność wszystkich przyłączy oraz całego systemu.. Włączyć pompę obiegu grzewczego, aby sprawdzić, czy napełnienie jest wystarczające: Menu Poziom instalatora 7 Menu testów Test czujn./el.wyk. T.59.. Sprawdzić, czy ciśnienie w obiegu grzewczym wynosi,5 bara. Jeżeli ciśnienie jest niższe niż,5 bara, należy dolać wodę. 6 Instrukcja instalacji i konserwacji unitower _00

17 Uruchomienie Uruchamianie regulatora systemu Przed napełnieniem upewnić się, że numer schematu stanowiska został wprowadzony w regulatorze systemu i został on ponownie uruchomiony. W ten sposób można korzystać z funkcji wskazania stanu pracy. 6.5 Napełnianie obiegu pompy ciepła 7 C D Zaleca się napełnienie obiegu glikolem etylenowym (40 %), aby nie dopuścić do zamarznięcia. 3. Podłączyć przewód zasysający pompy napełniania do kurka napełniania (). 4. Podłączyć przewód wylotowy pompy napełniania do kurka napełniania (6). 5. Zamknąć kurek (5). 6. Otworzyć kołpak na automatycznym zaworze odpowietrzającym elementu grzejnego. ( strona 8) 7. Ustawić priorytetowy zawór przełączający w położenie ciepłej wody w menu Test czujn./el.wyk.. 8. Wybrać Menu Poziom instalatora 7 Menu testów Test czujn./el.wyk. T.6 uf. 9. Otworzyć kurek napełniania (6) i (). 0. Włączyć pompę do napełniania.. Nalać wystarczającą ilość płynu solarnego do zbiornika pompy do napełniania, aby nie dopuścić do pracy jałowej pompy.. Sprawdzić, czy płyn solarny przepływa z powrotem z przewodu wylotowego do zbiornika pompy do napełniania. 3. Pozostawić pompę do napełniania pracującą przez min. 5 minut. W ten sposób można się upewnić, że obieg grzewczy urządzenia grzewczego został wystarczająco odpowietrzony. Odpowietrzanie zostaje zakończony, kiedy płyn w zbiorniku pompy do napełniania jest przezroczysty i na powierzchni nie pojawiają się pęcherzyki powietrza Zbiornik solanki Zawór do napełniania 3 Manometr 4 Zawór bezpieczeństwa 5 Zawór odcinający 6 Zawór do napełniania 7 Odpowietrzanie wężownicy grzewczej zasobnika 8 3-drogowy zawór przełączający 9 Naczynie rozszerzalnościowe obiegu solanki 0 Element grzejny Kurek odpowietrzający obiegu grzewczego Płytowy wymiennik ciepła Zasilanie obiegu solanki do pompy ciepła Powrót obiegu solanki od pompy ciepła C Zasilanie obiegu grzewczego instalacji D Powrót obiegu grzewczego instalacji. Podać w regulatorze systemu numer schematu i wykonać przed napełnieniem reset, aby móc skorzystać z funkcji wskazania stanu pracy.. Przed napełnieniem instalacji grzewczej, dokładnie ją przepłukać. 4. Ustawić priorytetowy zawór przełączający na wskazaniu stanu pracy do ustawienia trybu ogrzewania oraz za pomocą przełącznika ręcznego do położenia środkowego. 5. Pozostawić pompę do napełniania pracującą przez kolejne 5 minut. Odpowietrzanie zostaje zakończony, kiedy płyn w zbiorniku pompy do napełniania jest przezroczysty i na powierzchni nie pojawiają się pęcherzyki powietrza. 6. Zamknąć kurek (). 7. Jeżeli manometr (3) wskazuje bary, należy zamknąć kurek (6). 8. Wyłączyć pompę do napełniania _00 unitower Instrukcja instalacji i konserwacji 7

18 6 Uruchomienie 9. Otworzyć kurek (5). 0. Zakończyć proces napełniania przez odpowietrzanie. ( strona 8) 6.6 Odpowietrzanie Telefon instalatora Można zapisać swój numer telefonu w menu urządzenia. Użytkownik może wyświetlić ten numer telefoniczny. Numer telefoniczny może mieć długość maks. 6 cyfr i nie może zawierać spacji Zakończenie asystenta instalacji Po pomyślnym przejściu przez asystenta instalacji i potwierdzeniu go, nie uruchamia się on automatycznie przy następnym włączeniu. 6.8 Ponowne uruchomienie asystenta instalacji od początku systenta instalacji można uruchomić w dowolnym momencie od początku, korzystając z menu. Menu Poziom instalatora Start asystenta inst... Upewnić się, że kołpak na zaworze odpowietrzającym () elementu grzejnego jest otwarty.. Uruchomić program odpowietrzania obwodu pompy ciepła dla podgrzewania wody P przez: Menu Poziom instalatora 7 Menu testów Program odpowietrz. Wybrać obieg +/- P. 3. Funkcję P pozostawić uruchomioną na 5 minut. 4. Następnie uruchomić program odpowietrzania obwodu pompy ciepła P0 przez: Menu Poziom instalatora 7 Menu testów Program odpowietrz. Wybrać obieg +/- P0. 5. Funkcję P0 pozostawić uruchomioną na 5 minut. 6.7 Przejście przez asystenta instalacji systent instalacji wyświetla się przy każdym włączeniu produktu, dopóki nie zostanie prawidłowo zakończony. Zapewnia on bezpośredni dostęp do najważniejszych programów kontrolnych oraz ustawień konfiguracyjnych podczas uruchomienia produktu. Potwierdzić uruchomienie asystenta instalacji. Dopóki asystent instalacji jest aktywny, wszystkie sygnały zapotrzebowania ogrzewania i ciepłej wody są zablokowane. by przejść do następnego punktu, potwierdzić za pomocą Dalej. Jeżeli uruchomienie asystenta instalacji nie zostanie potwierdzone, zamyka się on 0 sekund po włączeniu i pojawia się ekran podstawowy Język Ustawić żądany język. by potwierdzić ustawiony język i uniknąć przypadkowej zmiany języka, wybrać dwukrotnie OK. 6.9 ktywacja konfiguracji Za pomocą kodów diagnozy można jeszcze raz sprawdzić i ustawić najważniejsze parametry instalacji. W celu wykonania konfiguracji należy przejść do punktu menu Ustawienia. Menu Poziom instalatora 7 Ustawienia. 6.0 Korzystanie z programów testowych Pełna lista programów testowych znajduje się w instrukcji montażu pompy ciepła. Do programów testowych można przejść przez Menu Poziom instalatora 7 Menu testów Program testowy. ktywując różne programy kontrolne można wywoływać funkcje specjalne produktu. Jeżeli produkt jest w stanie usterki, nie można uruchomić programów kontrolnych. Stan usterki można poznać po symbolu usterki na dole na wyświetlaczu. Najpierw należy wykonać reset. by zakończyć programy testowe, można w każdym momencie wybrać Przerwij. 6. Stosowanie testów czujników i komponentów by sprawdzić sprawność czujników i komponentów, należy skorzystać z poniższego menu: Menu Poziom instalatora Menu testów Test czujn./el.wyk. Na podstawie różnych dostępnych testów można po kolei aktywować poszczególne komponenty i wyświetlać status czujników. Pełna lista testów znajduje się w instrukcji montażu pompy ciepła. Jeżeli przypadkowo został ustawiony język niezrozumiały dla użytkownika, należy zmienić go w następujący sposób: Menu Nastawy podstawowe Język Zmienić język? Odpowietrzanie Za pomocą asystenta instalacji można wykonać test trybu odpowietrzania. Należy przeczytać rozdział Odpowietrzanie. ( strona 8) 8 Instrukcja instalacji i konserwacji unitower _00

19 Uruchomienie 6 6. Sprawdzenie i uzdatnianie wody grzewczej/ wody napełniającej i uzupełniającej Ostrożnie! Ryzyko szkód materialnych spowodowane przez wodę grzewczą o niskiej jakości Należy zapewnić wodę grzewczą o wystarczającej jakości. Przed napełnieniem lub uzupełnieniem instalacji należy sprawdzić jakość wody grzewczej. Kontrola jakości wody grzewczej Pobrać niewielką ilość wody z obiegu grzewczego. Sprawdzić wygląd wody grzewczej. W przypadku stwierdzenia materiałów osadzonych należy odszlamić instalację. Sprawdzić za pomocą pręta magnetycznego, czy jest magnetyt (tlenek żelaza). W przypadku stwierdzenia magnetytu należy wyczyścić instalację i podjąć odpowiednie działania mające na celu ochronę przed korozją. Można ewentualnie zamontować filtr magnetyczny. Sprawdzić wartość ph pobranej wody przy 5 C. W przypadku wartości poniżej 8, lub ponad 0,0 należy wyczyścić instalację i uzdatnić wodę grzewczą. Sprawdzenie wody do napełniania i uzupełniania Zmierzyć twardość wody do napełniania i uzupełniania przed napełnieniem instalacji. Uzdatnienie wody do napełniania i uzupełniania Przy uzdatnianiu wody używanej do napełniania i uzupełniania, przestrzegać obowiązujących przepisów krajowych i zasad technicznych. Jeżeli krajowe przepisy i zasady techniczne nie stawiają surowszych wymagań, obowiązują zasady: Wodę grzewczą należy uzdatnić, jeżeli całkowita ilość wody napełniającej lub uzupełniającej podczas trwania eksploatacji instalacji przekroczy trzykrotność objętości znamionowej instalacji grzewczej lub jeżeli nie zostały dotrzymane podane w poniższej tabeli wskazane wartości lub jeśli wartość ph wody grzewczej jest niższa niż 8, lub wyższa niż 0,0. Łączna moc grzewcza Twardość wody przy specyficznej objętości instalacji ) 0 l/kw > 0 l/kw 50 l/kw > 50 l/kw kw dh mol/m³ dh mol/m³ dh mol/m³ < 50 > 50 do 00 > 00 do 600 < 6,8 < 3, 0, 0,0, 8,4,5 0, 0,0 8,4,5 0, 0,0 0, 0,0 > 600 0, 0,0 0, 0,0 0, 0,0 ) Pojemność nominalna/moc ogrzewania w litrach; w przypadku instalacji z wieloma kotłami przyjąć najmniejszą indywidualną moc ogrzewania. Ostrożnie! Ryzyko szkód materialnych wskutek wzbogacenia wody grzewczej za pomocą niewłaściwych dodatków! Niewłaściwe dodatki mogą powodować zmiany w częściach, hałasy w trybie ogrzewania oraz ew. inne szkody następcze. Nie używać nieodpowiednich płynów przeciw zamarzaniu i inhibitorów korozji, biocydów ani środków uszczelniających. W przypadku prawidłowego zastosowania poniższych dodatków, w naszych produktach dotychczas nie stwierdzono żadnych niezgodności. Przy zastosowaniu koniecznie przestrzegać instrukcji producenta dodatku. Nie ponosimy odpowiedzialności za zgodność ewentualnych dodatków z pozostałą częścią systemu ogrzewania oraz za ich skuteczność. Dodatki ułatwiające czyszczenie (konieczne późniejsze przepłukanie) Fernox F3 Sentinel X 300 Sentinel X 400 Dodatki pozostające na stałe w instalacji Fernox F Fernox F Sentinel X 00 Sentinel X 00 Dodatki zapewniające ochronę przed zamarzaniem, pozostające na stałe w instalacji Fernox ntifreeze lphi Sentinel X 500 Jeśli stosowane są wyżej wymienione dodatki, należy poinformować użytkownika o niezbędnych czynnościach. Poinformować użytkownika o obowiązkowych procedurach związanych z zapewnieniem ochrony przed zamarzaniem. 6.3 Wyświetlanie ciśnienia napełniania obiegu pompy ciepła Produkt posiada czujnik ciśnienia i cyfrowy wskaźnik ciśnienia. by wyświetlić ciśnienie napełniania w obiegu grzewczym wymiennika ciepła, należy wybrać Menu Monitoring. by obieg grzewczy urządzenia grzewczego działał prawidłowo, ciśnienie napełnienia musi wynosić między barem a,5 bara. Jeżeli instalacja grzewcza obejmuje kilka pięter, mogą być wymagane wyższe wartości ciśnienia napełnienia, aby zapobiec przedostawaniu się powietrza do instalacji grzewczej _00 unitower Instrukcja instalacji i konserwacji 9

20 7 Obsługa 6.4 Zapobieganie zbyt niskiemu ciśnieniu wody w obiegu pompy ciepła by zapobiec uszkodzeniu instalacji grzewczej wskutek zbyt niskiego ciśnienia napełnienia w obiegu pompy ciepła, produkt jest wyposażony w czujnik ciśnienia wody. Jeżeli wartość ciśnienia wody będzie niższa niż 60 kpa, produkt wskaże niedostateczne ciśnienie, wyświetlając M0. Jeżeli ciśnienie napełnienia spadnie poniżej 30 kpa (0,3 bara), na ekranie pojawi się F.. W przypadku niedostatecznego ciśnienia wody pompa ciepła może przejąć funkcję instalacji grzewczej i podgrzewania wody. by zapewnić sprawne działanie produktu, należy skontaktować się z instalatorem, aby wlał solankę do obiegu grzewczego urządzenia grzewczego. Instalacja jest napełniona prawidłowo, jeżeli ciśnienie wynosi,5 bara. W przypadku zaobserwowania częstszych spadków ciśnienia, należy ustalić i usunąć przyczynę. 6.5 Zapobieganie zbyt niskiemu ciśnieniu wody w obiegu grzewczym Ciśnienie w obiegu grzewczym instalacji można odczytać jedynie na manometrze na konsoli przyłączeniowej z tyłu produktu. Jeżeli nie jest stosowana standardowa konsola przyłączeniowa, należy ręcznie podłączyć manometr do obiegu wody grzewczej. Sprawdzić, czy ciśnienie wynosi między barem a,5 bara. Jeśli ciśnienie w obiegu grzewczym jest za niskie, należy dolać wody przez urządzenie napełniania. 6.6 Sprawdzenie zasady działania i szczelności Przed przekazaniem produktu użytkownikowi: Sprawdzić instalację grzewczą (urządzenie grzewcze i instalację) oraz przewody ciepłej wody pod kątem szczelności. Sprawdzić, czy przewody odpływowe przyłączy odpowietrzania są zainstalowane prawidłowo Sprawdzanie trybu ogrzewania Przestrzegać instrukcji instalacji sterownika/regulatora systemu Sprawdzanie przygotowania ciepłej wody użytkowej Przestrzegać instrukcji instalacji sterownika/regulatora systemu. 7 Obsługa 7. Zasada obsługi produktu Zasada obsługi oraz możliwości odczytu i obsługi na poziomie użytkownika zostały opisane w instrukcji obsługi. 7.. Wywoływanie poziomu instalatora Ostrożnie! Niebezpieczeństwo uszkodzenia wskutek niefachowej obsługi! Niefachowe ustawienia w poziomie instalatora mogą spowodować uszkodzenie instalacji grzewczej. Z dostępu do poziomu instalatora wolno korzystać wyłącznie autoryzowanym instalatorom. Wskazówka Poziom instalatora jest zabezpieczony hasłem przed dostępem osób nieupoważnionych.. Nacisnąć jednocześnie i ( i ). Na wyświetlaczu pojawia się menu.. Przewijać tak długo za pomocą lub, aż pojawi się punkt menu Poziom instalatora. 3. Potwierdzić przyciskiem ( OK). Na ekranie pojawi się tekst Podaj kod i wartość Ustawić przy pomocy lub wartość 7 (kod dostępu). 5. Potwierdzić przyciskiem ( OK). Pojawia się poziom instalatora wraz z wyborem pozycji menu. 7. Wywoływanie kodów diagnostycznych Możliwości ustawień dla bardziej skomplikowanych układów znajdują się w Funkcje diagnost.. Menu Poziom instalatora Funkcje diagnost. Kody diagnostyczne - przegląd Przy pomocy parametrów, które w przeglądzie kodów diagnostycznych są oznaczone jako ustawiane, można dopasować produkt do instalacji grzewczej oraz wymagań klienta. by zmienić kod diagnozy, należy nacisnąć lub. by wybrać parametr do zmiany, należy nacisnąć (Lista wyboru). by zmienić aktualne ustawienie, nacisnąć lub. Potwierdzić przyciskiem (Ok). 0 Instrukcja instalacji i konserwacji unitower _00

21 Dopasowanie do instalacji grzewczej Korzystanie z programów testowych W celu uruchamiania, konserwacji i rozwiązywania problemów można oprócz asystenta instalacji skorzystać też z programów testowych. Do programów testowych można przejść przez Menu Poziom instalatora 7 Menu testów Program testowy. 7.4 Monitoring (kody stanu) Kody stanu na wyświetlaczu informują o aktualnym stanie eksploatacyjnym produktu. Można do nich przejść w menu Monitoring. 7.5 Programy testowe Dodatkowo oprócz asystenta instalacji przy uruchomieniu, konserwacji i usuwaniu usterek można wywołać również programy testowe. Do programów testowych można przejść przez Menu Poziom instalatora 7 Menu testów Test czujn./el.wyk.. 8 Dopasowanie do instalacji grzewczej 8. Konfiguracja instalacji grzewczej by dostosować przepływ wody powstający w pompie ciepła do poszczególnych instalacji, można ustawić maksymalne ciśnienie na wyjściu pompy w trybie ogrzewania i przygotowania ciepłej wody. Do tych obydwu parametrów można przejść za pomocą Menu Poziom instalatora 7 Ustawienia. Zakres ustawień wynosi od 50 mbar do 750 mbar. Działanie pompy ciepła jest optymalne, jeżeli wielkość przepływu zostanie ustawiona na przepływ nominalny (Delta T = 5 K). 8. Straty ciśnienia produktu w obiegu pompy ciepła 8.3 Dyspozycyjna wysokość tłoczenia produktu dla obiegu grzewczego 8.3. Pozostała wysokość tłoczenia PVmin / PCmin tylko urządzenie PVmax / tylko urządzenie 3 3 PCmax / tylko urządzenie Przepływ w obiegu (l/h) Dostępne ciśnienie (kpa) 8.3. Dyspozycyjna wysokość tłoczenia, stały tryb ciśnienia PCmax / tylko urządzenie PCmax / z zespołem przyłączowym Przepływ w obiegu (l/h) Dostępne ciśnienie (kpa) Solanka 50% (35 C) Czysta woda (0 C) Przepływ w obiegu (l/h) Ciśnienie (kpa) _00 unitower Instrukcja instalacji i konserwacji

22 9 Usuwanie usterek Dyspozycyjna wysokość tłoczenia, zmienny tryb ciśnienia PVmax / tylko urządzenie PVmax / z zespołem przyłączowym Przepływ w obiegu (l/h) Dostępne ciśnienie (kpa) 8.4 Przekazanie produktu użytkownikowi Po zakończeniu instalacji nakleić z przodu urządzenia dołączoną naklejkę w języku użytkownika. Objaśnić użytkownikowi położenie i funkcję urządzeń zabezpieczających. Przeszkolić użytkownika w zakresie obsługi produktu. Odpowiedzieć na wszystkie jego pytania. Zwrócić uwagę użytkownika zwłaszcza na wskazówki bezpieczeństwa, których musi przestrzegać. Poinformować użytkownika o konieczności konserwacji produktu zgodnie z podaną częstotliwością. Przekazać użytkownikowi wszystkie instrukcje i dokumenty produktu do zachowania na później. 9 Usuwanie usterek 9. Kontakt z partnerem serwisowym Zwracając się do partnera serwisowego, w miarę możliwości podać: wyświetlany kod błędu (F.xx) wyświetlany stan urządzenia (S.xx) w funkcji Monitoring 9. Odczytywanie kodów usterek Gdy w urządzeniu występuje usterka, na ekranie pojawia się odpowiedni kod usterki F.xx. Kody usterek mają pierwszeństwo przed wszystkimi innymi wyświetlanymi wskazaniami. Jeżeli jednocześnie występuje kilka usterek, na wyświetlaczu odpowiednie kody usterek wyświetlają się naprzemiennie przez dwie sekundy. Usunąć usterkę. by uruchomić ponownie produkt, nacisnąć przycisk Reset ( instrukcja obsługi). Jeżeli dana usterka nie daje się usunąć i pozostaje pomimo kilkukrotnych prób kasowania zakłóceń, należy skontaktować się z serwisem. 9.3 Sprawdzanie historii usterek Produkt jest wyposażony w historię usterek. Można tam odczytać dziesięć ostatnich usterek w chronologicznej kolejności. by przejść do pamięci usterek, należy wybrać Menu Poziom instalatora Lista usterek. Na wyświetlaczu pojawia się: liczba usterek, które wystąpiły aktualnie wywołana usterka z numerem usterki F.xx wskaźnik tekstowy objaśniający usterkę. by wyświetlić ostatnich dziesięć błędów, które wystąpiły, należy użyć przycisku lub. 9.4 Zerowanie historii usterek, następnie Usuń i OK, aby skaso- Nacisnąć dwa razy wać listę usterek. 9.5 Przeprowadzanie diagnostyki Przy pomocy funkcji Menu funkcyjne podczas diagnozy usterki można wysterowywać i testować poszczególne podzespoły produktu. 9.6 Korzystanie z programów testowych W celu rozwiązania problemów można też skorzystać z programów testowych. 9.7 Korzystanie z menu funkcyjnego Menu funkcyjne służy do załączania i testowania niektórych komponentów. ( strona 8) 9.8 Przywracanie nastaw fabrycznych parametrów Wybrać Menu Menu Poziom instalatora 7 Reset opcji, aby jednocześnie zresetować wszystkie parametry i przywrócić nastawy fabryczne na produkcie. 9.9 Przygotowanie do naprawy. Odłączyć zasilanie elektryczne.. Zdjąć osłonę przednią. 3. Zamknąć zawory odcinające zasilania i powrotu instalacji grzewczej. 4. Zamknąć zawór konserwacyjny w przewodzie zimnej wody. 5. Jeżeli mają być montowane części produktu prowadzące wodę, należy opróżnić produkt. 6. Zadbać, aby woda nie kapała na części przewodzące prąd (np. skrzynkę elektroniczną). 7. Stosować wyłącznie nowe uszczelki. Instrukcja instalacji i konserwacji unitower _00

23 Usuwanie usterek Zamawianie części zamiennych Oryginalne części produktu zostały uwzględnione podczas certyfikacji przy badaniu zgodności. Jeżeli podczas konserwacji lub naprawy nie są stosowane przebadane oryginalne części zamienne Vaillant, wówczas produkt przestaje być zgodny ze specyfikacją producenta. Dlatego bardzo ważne jest, aby były stosowane oryginalne części zamienne Vaillant. Informacje na temat dostępnych oryginalnych części zamiennych Vaillant można uzyskać pod adresem kontaktowym podanym na ostatniej stronie. Jeżeli podczas konserwacji lub naprawy potrzebne są części zamienne, należy stosować wyłącznie oryginalne części zamienne Vaillant. 9. Wymiana uszkodzonych części 9.. Wymiana naczynia przeponowego. Odłączyć urządzenie od sieci elektrycznej i zabezpieczyć je przed ponownym włączeniem. Warunki: Wymiana płyty elektronicznej i / lub wyświetlacza Wymienić płytę elektroniczną lub wyświetlacz wyłącznie zgodnie z dołączoną instrukcją montażu i instrukcją instalacji. Fabrycznie jest tam ustawiony język angielski. Wybrać żądany język. Potwierdzić ustawienie przy pomocy (OK). Wyświetlacz uruchamia się samoczynnie od nowa wraz z asystentem instalacji. Jeżeli wymieniany jest tylko jeden podzespół, ustawione parametry zostają przejęte automatycznie. Nowy podzespół przy włączeniu produktu przejmuje poprzednio nastawione parametry od podzespołu, który nie został wymieniony. Jeżeli oba podzespoły są wymieniane jednocześnie, produkt po włączeniu przełącza się bezpośrednio do menu ustawiania języka. Fabrycznie jest tam ustawiony język angielski Cofanie elementu grzejnego 3. Zamknąć zawory odcinające instalacji grzewczej.. Opróżnić obieg grzewczy produktu. 3. Odłączyć przyłącze (3). 4. Otworzyć uchwyt paska (). 5. Wyciągnąć naczynie przeponowe () do przodu. 6. Założyć nowe naczynie rozszerzalnościowe w produkcie. 7. Przykręcić nowe naczynie przeponowe do przyłącza wody. Zastosować przy tym nową uszczelkę. 8. Zamocować uchwyt blaszany obiema śrubami. 9. W razie potrzeby dopasować ciśnienie do wysokości statycznej instalacji grzewczej. 0. Napełnić i odpowietrzyć produkt i w razie potrzeby instalację grzewczą. 9.. Wymiana płyty elektronicznej i / lub wyświetlacza Ostrożnie! Niebezpieczeństwo uszkodzenia wskutek niefachowej naprawy! Zastosowanie nieprawidłowego wyświetlacza zamiennego może uszkodzić układ elektroniczny. Przed wymianą sprawdzić, czy dostępny jest właściwy wyświetlacz zamienny. Przy wymianie pod żadnym pozorem nie używać innego wyświetlacza zamiennego.. Przed cofnięciem należy poczekać, aż element grzejny ostygnie. Termostat zabezpieczający elementu grzejnego zadziałał, ponieważ temperatura wody wzrosła w nietypowy sposób.. Sprawdzić przepływ wody, może nie być dostateczny lub nie płynie woda. 3. Sprawdzić, czy pompa działa prawidłowo. 4. Upewnić się, że w obiegu nie ma powietrza. 5. Sprawdzić przepływ w trybie ogrzewania i przygotowania ciepłej wody. 6. Nacisnąć przycisk cofania () Wymiana elementu grzejnego. Odłączyć produkt od sieci elektrycznej i zabezpieczyć przed ponownym włączeniem.. Zdjąć izolacje cieplne. 3. Otworzyć skrzynkę elektroniczną produktu. ( strona ) 4. Wyciągnąć główny kabel zasilania oraz kabel zasilania skrzynki elektronicznej i sterownika przekaźnika _00 unitower Instrukcja instalacji i konserwacji 3
