MMusb232HL. Instrukcja uŝytkownika REV 1.0. Many ideas one solution

Wielkość: px
Rozpocząć pokaz od strony:

Download "MMusb232HL. Instrukcja uŝytkownika REV 1.0. Many ideas one solution"

Transkrypt

1 MMusb232HL REV 1.0 Instrukcja uŝytkownika Evalu ation Board s for 51, AVR, ST, PIC microcontrollers Sta- rter Kits Embedded Web Serve rs Prototyping Boards Minimodules for microcontrollers, etherdesigning Evaluation Boards for net controllers, RFID High Spe- ed In System programmers for AVR, PIC, ST microcontrollers Microprocesor systems, PCB 51, AVR, ST, PIC microcontrollers Starter Kits Embedded Web Servers Prototyping Boards mi- nimodules for microcontrollers, ethernet controllers, RFID High Speed In Systems programmerocontrollers Starter Kits rs for AVR, PIC, ST microcontrlollers Microprocesor systems, PCB designing Evaluation Boards for `51, AVR, ST, PIC mic- Embe- dded Web Serwers Prototyping Boards Minimodules for microcontrollercontrollers, ethernet controllers, High Speed In System program- mers for AVR, PIC, ST microco- Microprocesor 1 R Many ideas one solution Systems, PCB Designing Evaluation Boards

2 Spis treści 1. Wprowadzenie Cechy Budowa Modułu Rozmieszczenie wyprowadzeń... 4 Układ FT232H... 6 Konfiguracje zasilania... 7 Sterowniki Pomoc Techniczna Gwarancja Rozmieszczenie Elementów Wymiary Schemat

3 1. Wprowadzenie MMusb232HL jest uniwersalnym minimodułem do transmisji danych przez interfejs USB 2.0 Hi-Speed (420 Mb/s) opartym na układzie FT232H firmy FTDI. Został wyposaŝony w pamięć EEPROM oraz dwa złącza 14-pinowe o standardowym rastrze 2.54mm. Połączenie z USB odbywa się za pomocą złącza typu B. Moduł moŝe w pracować w konfiguracji bus-powered oraz selfpowered z zewnętrznym źródłem zasilania. Układ FT232H moŝe być skonfigurowany w trybach UART, FIFO oraz MPSSE i współpracuje z interfejsami JTAG, SPI oraz I 2 C. Moduł moŝe być wykorzystany do szybkiej implementacji interfejsu USB w prototypie, jak równieŝ zastosowany w produkcie finalnym. Cechy Oparty na układzie FT232H, który odpowiada za realizację protokołu USB Tryby Hi-Speed (480Mb/s) oraz Full Speed (12Mb/s) Złącze USB typu B Dwa złącza 14pinowe o rastrze 2.54mm typowe dla układów prototypowych MoŜliwość zasilania z USB lub z zewnętrznego źródła Kwarc 12 MHz. Współpraca ze sterownikami Virtual Com Port oraz D2XX Obsługa JTAG, SPI, I 2 C Obsługa interfejsu FT1248 1kB bufory nadawczy oraz odbiorczy Dioda LED sygnalizująca transmisję Zintegrowany w układzie scalonym konwerter napięcia na 1.8V i 3.3V Tolerancja napięcia zasilania od +2.97V do 5.25V Temperatura pracy od -40 C do +85 C Niski pobór prądu Pamięć EEPROM programowana przez USB 3

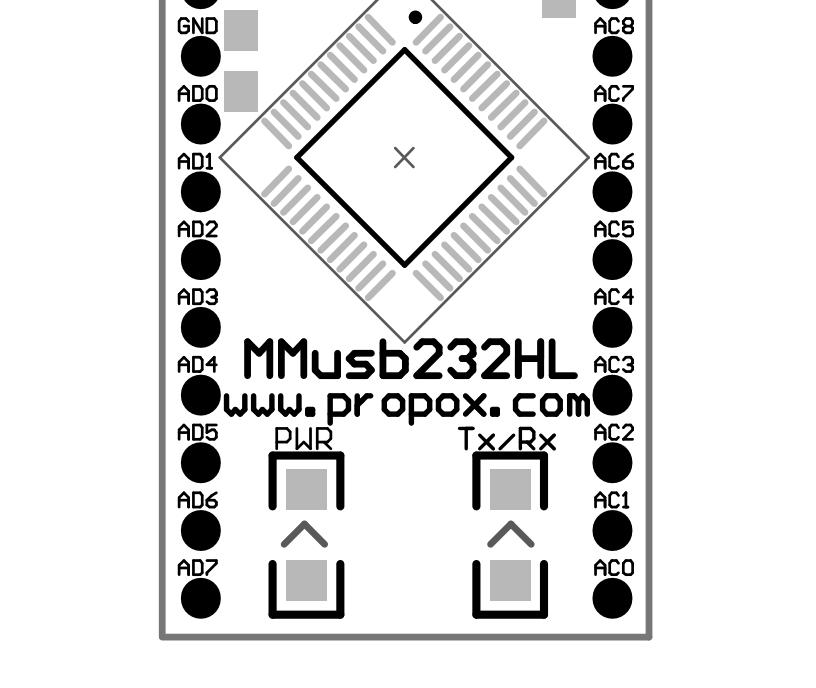

4 2. Budowa Modułu Rozmieszczenie wyprowadzeń Rysunek 1 Rozmieszczenie wyprowadzeń - widok z góry 4

5 Złącze P1 Pin Typ Funkcja GND PWR Masa układu FT232H 5V0 In Zasilanie +5V lub +3.3V USB Out +5V dostępne z portu USB, maksymalna wartość pobieranego prądu wynosi 500mA (w trybie wysokiego poboru mocy) i 100mA w trybie normalnej pracy RST In Reset układu FT232H AC9 In/Out Pin konfigurowalny przez pamięć EEPROM AC8 In/Out Pin konfigurowalny przez pamięć EEPROM AC7 In/Out Pin konfigurowalny przez pamięć EEPROM AC6 In/Out Pin konfigurowalny przez pamięć EEPROM AC5 In/Out Pin konfigurowalny przez pamięć EEPROM AC4 In/Out Pin konfigurowalny przez pamięć EEPROM AC3 In/Out Pin konfigurowalny przez pamięć EEPROM AC2 In/Out Pin konfigurowalny przez pamięć EEPROM AC1 In/Out Pin konfigurowalny przez pamięć EEPROM AC0 In/Out Pin konfigurowalny przez pamięć EEPROM Tabela 1. Wyprowadzenia złącza P1 Domyślną konfiguracją pinów AC0-AC9 jest TriSt-PU (patrz Tabela 3). Złącze P2 Pin Typ Funkcja GND PWR Masa układu FT232H VIO PWR Zasilanie +1.8V/+3.3V układów we/wy 3V3 In/Out +3.3V dostępne z konwertera napięcia gdy moduł jest zasilany z +5V. MoŜe zostać wykorzystany do zasilania VCCIO. Gdy moduł zasilany jest z +3.3V jest to pin wejściowy PU2 Inny Rezystor pull-up, naleŝy podłączyć do pinu P1-3 (USB) dla konfiguracji z PU1 Inny zewnętrznym zasilaniem Rezystor pull-up, naleŝy podłączyć do pinu P1-4 (RESET) dla konfiguracji z zewnętrznym zasilaniem GND PWR Masa układu FT232H AD0 Out Konfigurowalne wyjście AD1 In Konfigurowalne wejście AD2 Out Konfigurowalne wyjście AD3 In Konfigurowalne wejście AD4 Out Konfigurowalne wyjście AD5 In Konfigurowalne wejście AD6 In Konfigurowalne wejście AD7 In Konfigurowalne wejście, moŝe zostać wykorzystane do wybudzania hosta USB z stanu wstrzymania Tabela 2. Wyprowadzenia złącza P2 5

6 Konfiguracje kanału ACBUS programowane przez pamięć EEPROM Funkcja AC Dostępna na pinach Opis TXDEN PWREN# TXLED# RXLED# TX&TXLED# SLEEP# CLK30 CLK15 CLK7.5 TriSt-PU DRIVE1 DRIVE0 ACBUS0, ACBUS5, ACBUS6, ACBUS8, ACBUS9 ACBUS0, ACBUS5, ACBUS6, ACBUS8, ACBUS9 ACBUS0, ACBUS5, ACBUS6, ACBUS8, ACBUS9 ACBUS0, ACBUS5, ACBUS6, ACBUS8, ACBUS9 Zezwolenie na transmisję przez RS485 Podczas normalnej pracy w stanie niskim, w trybie wstrzymania w stanie wysokim Sygnalizacja nadawania danych Sygnalizacja odbierania danych Sygnalizacja nadawania i odbierania danych W trybie wstrzymania w stanie niskim Wyjście zegara 30MHz Wyjście zegara 15MHz Wyjście zegara 7.5MHz Wejście podciągnięte do zasilania Wyjście w stanie wysokim Wyjście w stanie niskim I/O MODE ACBUS5, ACBUS6, ACBUS BitBang Tabela 3. Konfiguracje kanału ACBUS Układ FT232H Parametr Opis Min Typ Max Jednostka Warunki VCCIO Napięcie zasilania V VREGIN Wejście konwertera napięcia V Zasilanie +5V Ireg Prąd wyjściowy Napięcie ma konwertera napięcia wyjściowe +3.3V Icc 5V0 Pobór prądu ma Zasilanie +5V Icc 3V3 Pobór prądu ma Zasilanie +3.3V Tabela 4. Parametry układu FT232H Więcej informacji w nocie katalogowej układu FT232H. 6

7 Konfiguracje zasilania Zasilanie z magistrali USB Rysunek 2 Zasilanie z magistrali USB Moduł zasilany jest napięciem +5V poprzez port USB, a konwerter napięcia pozwala na zasilenie układu FT232H napięciem +3.3V. W tym celu naleŝy połączyć piny 2 i 3 portu P1 oraz piny 2 i 3 portu P2. Połączenie P1-2 i P1-3 (wyprowadzenia 5V0 i USB) umoŝliwia zasilenie konwertera napięcia z portu USB. Połączenie P2-2 i P2-3 (wyprowadzenia VIO i 3V3) zasila piny VCCIO, VPLL i VPHY układu FT232H z wyjścia konwertera napięcia. Maksymalny prądu jaki moŝe pobierać urządzenie wynosi 500mA w trybie wysokiego poboru mocy, 100mA w trybie małego poboru mocy oraz 500µA w stanie wstrzymania. 7

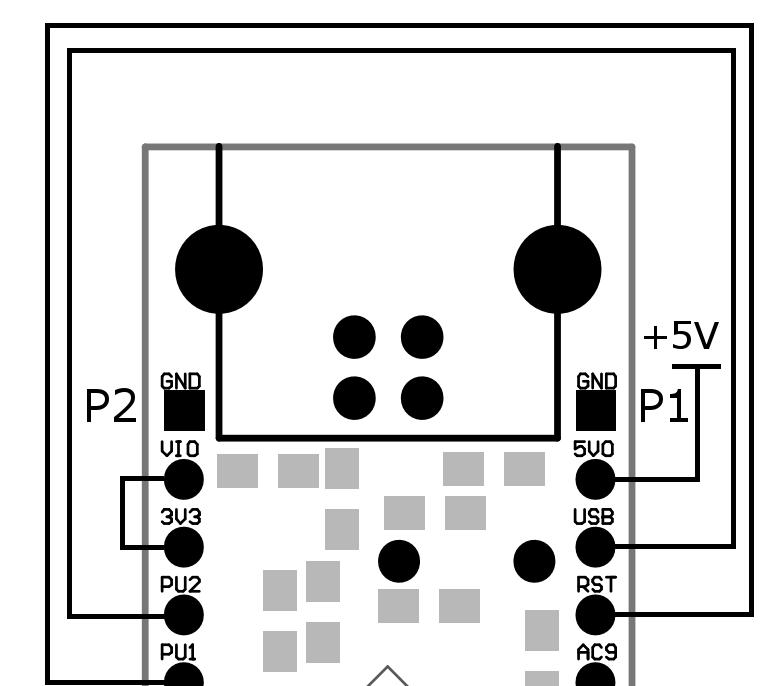

8 Zasilanie z zewnętrznego źródła +5V Rysunek 3 Zasilanie z zewnętrznego źródła +5V Źródło zasilania naleŝy podłączyć do pinu P1-2 (5V0). Pin P2-2 (VIO) moŝe zostać podłączony do pinu P2-3 (3V3) w celu zasilenia z wewnętrznego regulatora napięcia bądź do zewnętrznego źródła zasilania. Ponadto naleŝy połączyć piny P1-3 (USB) i P2-4 (PU2) oraz P1-4 (RESET) i P2-5 (PU1). Ograniczenie prądu pobieranego z portu USB nie dotyczy tej konfiguracji. 8

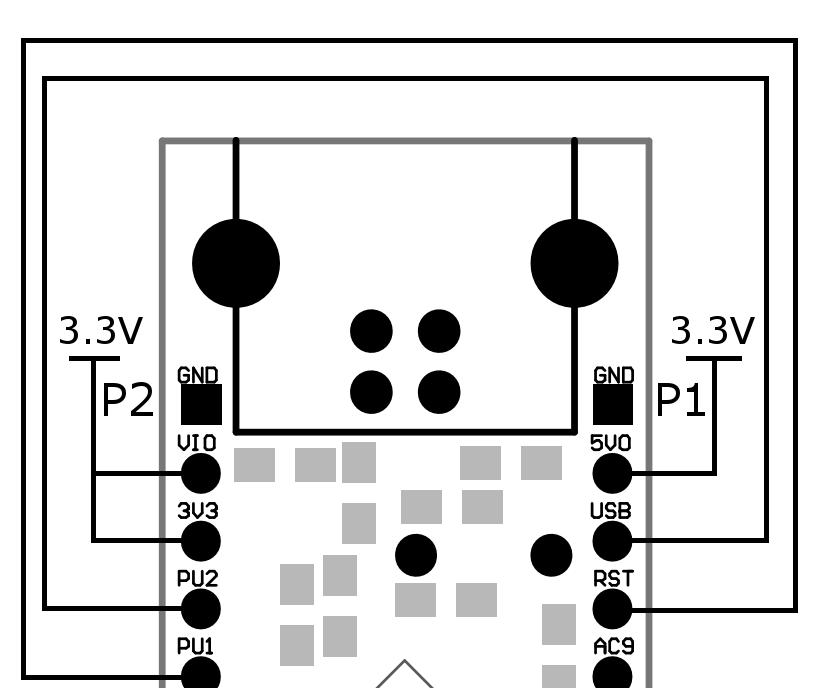

9 Zasilanie z zewnętrznego źródła +3.3V Rysunek 4 Zasilanie z zewnętrznego źródła +3.3V Konfiguracja podobna do powyŝszej z zewnętrznym zasilaniem +3.3V. NaleŜy pamiętać, Ŝe w tym wypadku pin 3V3 staje się wejściem, a więc źródło zasilania +3.3V powinno zostać połączone z pinami P1-2, P2-2 oraz P2-3 (5V0, VIO, 3V3). Połączenia wymagają równieŝ P1-3 i P2-4 oraz P1-4 i P2-5. Sterowniki Do poprawnego działania modułu niezbędne są sterowniki dostępne na stronie FTDI pod adresem Są to Virtual Com Port, który sprawia, Ŝe moduł jest widoczny w systemie jako port szeregowy co umoŝliwia do niego dostęp poprzez USB D2XX 9

10 3. Pomoc Techniczna W celu uzyskania pomocy technicznej prosimy o kontakt mailto:support@propox.com. W pytaniu prosimy o umieszczenie następujących informacji: Szczegółowy opis problemu 4. Gwarancja ancja Minimoduł MMusb232HL objęty jest sześciomiesięczna gwarancją. Wszystkie wady i uszkodzenia nie spowodowanie przez uŝytkownika zostaną usunięte na koszt producenta. Koszt transportu ponoszony jest przez kupującego. Producent nie ponosi Ŝadnej odpowiedzialności za zniszczenia i uszkodzenia powstałe w wyniku uŝytkowania modułu MMusb232HL. 5. Rozmieszczenie Elementów Rysunek 5 Rozmieszczenie elementów TOP 10

11 Rysunek 6 Rozmieszczenie elementów - BOTTOM 6. Wymiary Rysunek 7 Wymiary modułu - widok z góry Wszystkie wymiary podane zostały w milimetrach. 7. Schemat 11

12 12
