1 Inteligentne ogrzewanie Dobra wiadomość: zarobisz więcej instalując sterowanie bezprzewodowe zła wiadomość: instalacja jest bardzo prosta i zajmuje mało czasu Grupa Danfoss

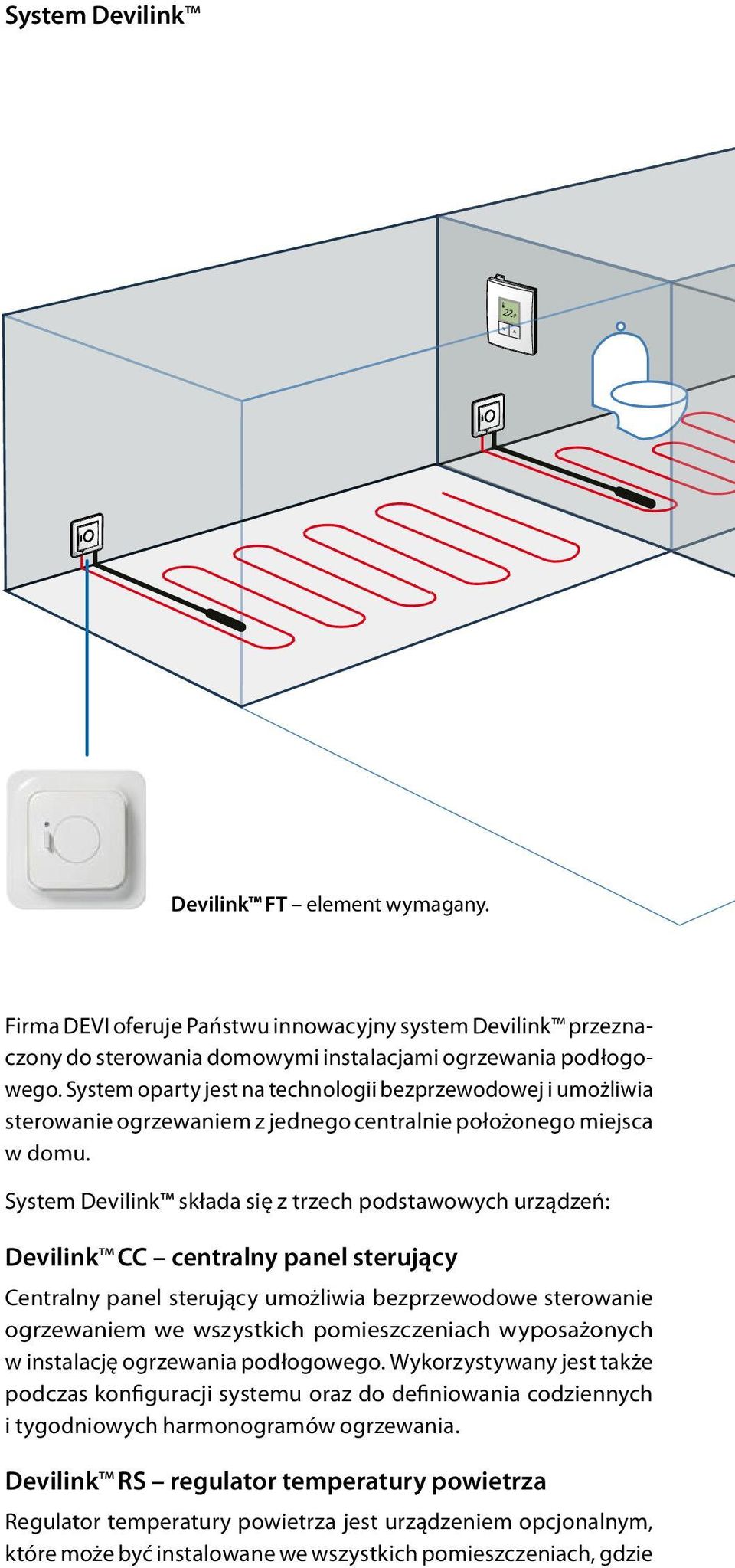

2 devireg 550 devireg 550 System Devilink 22.0 Devilink FT element wy ma gany. Firma DEVI oferuje Państwu innowacyjny system Devilink przez naczo ny do sterowania domowymi instalacjami ogrzewania po dło gowe go. Sys tem oparty jest na technologii bezprzewodowej i umożliwia ste ro wa nie ogrzewaniem z jednego centralnie położonego miejsca w domu. System Devilink składa się z trzech podstawowych urządzeń: Devilink CC centralny panel sterujący Centralny panel sterujący umożliwia bezprzewodowe sterowanie ogrzewaniem we wszystkich pomieszczeniach wyposażonych w instalację ogrzewania podłogowego. Wykorzystywany jest także podczas konfiguracji systemu oraz do definiowania codziennych i tygodniowych harmonogramów ogrzewania. Devilink RS regulator temperatury powietrza Regulator temperatury powietrza jest urządzeniem opcjo nalnym, które może być instalowane we wszystkich pomie szczeniach, gdzie

3 devireg 550 Devilink CC element wymagany Devilink RS element opcjo nal ny. stabilizacja temperatury odbywać się będzie z uwzględnieniem rze czy wi stej temperatury powietrza. Urządzenie zasilane jest z wła snej baterii, co pozwala na dużą swobodę w wyborze miejsca zainstalowania. Devilink FT regulator temperatury podłogi Regulator temperatury podłogi zawiera przekaźnik wyko nawczy, który załącza i wyłącza kable lub maty grzej ne. Regula tor Devilink FT utrzymuje bezprzewodową łączność z cen tral nym pane lem sterującym Devilink CC i regu latorami temperatury po wie trza Devilink RS. Miej sce zainsta lowania może być wybrane do wol nie, zgod nie z wy ma ga niami użytkowników pomieszczenia lub wła ściciela domu. Konstru kcja mechaniczna regulatora umożliwia jego instalację w większości popularnych puszek dla domowego osprzętu elektrycznego, w których znajdowały się termostaty istniejącej instalacji grzewczej.

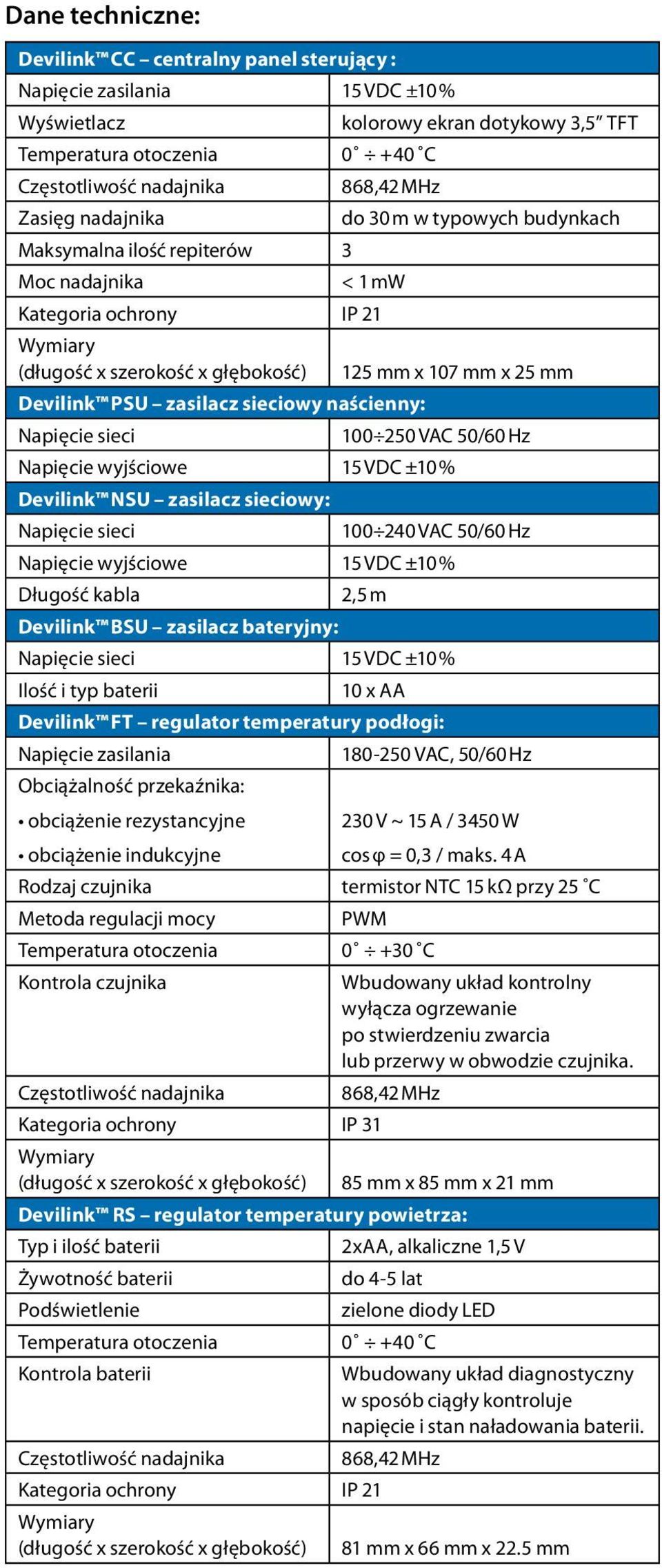

4 Dane techniczne: Devilink CC centralny panel sterujący : Napięcie zasilania 15 VDC ±10 % Wyświetlacz Temperatura otoczenia Częstotliwość nadajnika Zasięg nadajnika Maksymalna ilość repiterów 3 Moc nadajnika kolorowy ekran dotykowy 3,5 TFT C 868,42 MHz do 30 m w typowych budynkach < 1 mw Kategoria ochrony IP 21 Wymiary (długość x szerokość x głębokość) 125 mm x 107 mm x 25 mm Devilink PSU zasilacz sieciowy naścienny: Napięcie sieci VAC 50/60 Hz Napięcie wyjściowe 15 VDC ±10 % Devilink NSU zasilacz sieciowy: Napięcie sieci VAC 50/60 Hz Napięcie wyjściowe 15 VDC ±10 % Długość kabla 2,5 m Devilink BSU zasilacz bateryjny: Napięcie sieci 15 VDC ±10 % Ilość i typ baterii 10 x AA Devilink FT regulator temperatury podłogi: Napięcie zasilania VAC, 50/60 Hz Obciążalność przekaźnika: obciążenie rezystancyjne obciążenie indukcyjne 230 V ~ 15 A / 3450 W cos φ = 0,3 / maks. 4 A Rodzaj czujnika termistor NTC 15 kω przy 25 C Metoda regulacji mocy PWM Temperatura otoczenia C Kontrola czujnika Wbudowany układ kontrolny wyłącza ogrzewanie po stwierdzeniu zwarcia lub przerwy w obwodzie czujnika. Częstotliwość nadajnika 868,42 MHz Kategoria ochrony IP 31 Wymiary (długość x szerokość x głębokość) 85 mm x 85 mm x 21 mm Devilink RS regulator temperatury powietrza: Typ i ilość baterii 2xAA, alkaliczne 1,5 V Żywotność baterii do 4-5 lat Podświetlenie zielone diody LED Temperatura otoczenia C Kontrola baterii Wbudowany układ diagnostyczny w sposób ciągły kontroluje napięcie i stan naładowania baterii. Częstotliwość nadajnika 868,42 MHz Kategoria ochrony IP 21 Wymiary (długość x szerokość x głębokość) 81 mm x 66 mm x 22.5 mm

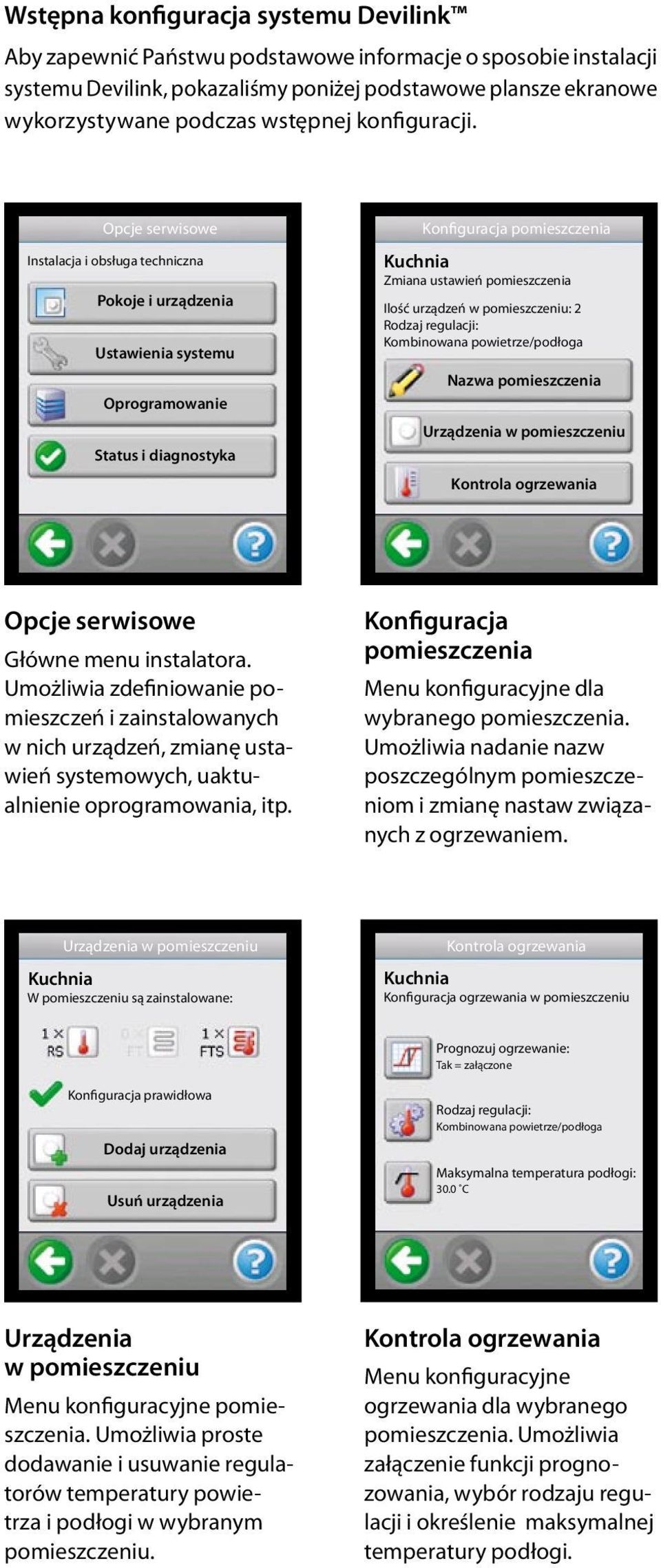

5 Wstępna konfiguracja systemu Devilink Aby zapewnić Państwu podstawowe informacje o sposo bie insta lacji systemu Devilink, pokazaliśmy poniżej pod sta wo we plansze ekranowe wykorzystywane podczas wstęp nej konfiguracji. Opcje serwisowe Instalacja i obsługa techniczna Pokoje i urządzenia Ustawienia systemu Oprogramowanie Status i diagnostyka Konfiguracja pomieszczenia Kuchnia Zmiana ustawień pomieszczenia Ilość urządzeń w pomieszczeniu: 2 Rodzaj regulacji: Kombinowana powietrze/podłoga Nazwa pomieszczenia Urządzenia w pomieszczeniu Kontrola ogrzewania Opcje serwisowe Główne menu insta la to ra. Umo żli wia zdefi nio wa nie pomie szczeń i zain sta lo wa nych w nich urzą dzeń, zmia nę ustawień syste mo wych, uaktualnie nie opro gra mo wania, itp. Konfiguracja pomieszczenia Menu konfiguracyjne dla wy bra ne go po mie szcze nia. Umo żli wia na da nie nazw po szcze gól nym po mie szczeniom i zmia nę na staw zwią zanych z ogrzewaniem. Urządzenia w pomieszczeniu Kuchnia W pomieszczeniu są zainstalowane: Kontrola ogrzewania Kuchnia Konfiguracja ogrzewania w pomieszczeniu Prognozuj ogrzewanie: Tak = załączone Konfiguracja prawidłowa Dodaj urządzenia Usuń urządzenia Rodzaj regulacji: Kombinowana powietrze/podłoga Maksymalna temperatura podłogi: 30.0 C Urządzenia w pomieszczeniu Menu konfiguracyjne po mieszcze nia. Umo żli wia proste do da wa nie i usu wa nie re gu lato rów tem pe ra tu ry po wietrza i po dło gi w wy bra nym pomieszczeniu. Kontrola ogrzewania Menu konfiguracyjne ogrze wa nia dla wy bra ne go po mie szcze nia. Umo żli wia za łą cze nie fun kcji pro gnozowania, wy bór ro dza ju re gula cji i okre śle nie ma ksy malnej temperatury podłogi.

6 Inteligentne ogrzewanie System Devilink to: Bardzo prosta instalacja, konfiguracja i obsługa. Ze względu na zastosowanie nowoczesnej technologii bezprzewodowej, insta la cja systemu nie wymaga układania żadnych do da tko wych przewo dów i kabli. Wszystkie funkcje panelu wyświetlane są na czytelnym ekranie dotykowym. Oprogramowanie panelu zapewnia pomoc dla instalatora oraz użytkownika systemu. Wymiana starych termostatów na system Devilink. System Devilink został opracowany z myślą nie tylko o nowym budownictwie, może być zastosowany także przy modernizacji istniejących systemów grzewczych. Dlatego możliwa jest bezpośrednia wymiana starych termostatów na system Devilink. Zaawansowana technologa dwustronnej łączności bezprzewodowej. Devilink zapewnia nieprzerwane utrzymanie komfortowej i eko nomi cznej temperatury w każdym pomieszczeniu objętym działaniem systemu i wyposażonym w instalację ogrzewania podłogowego. Precyzyjna regulacja temperatury i mniejsze zużycie energii elektrycznej. System Devilink może znacznie zmniejszyć zużycie energii po przez mo żli wość określenia tygodniowego harmonogramu ogrze wa nia z uwzględnieniem godzin nocnych lub okresów, gdy w domu nie przebywają żadne osoby. Atrakcyjne wzornictwo dla każdego domu. Panel sterujący zaprojektowany został zgodnie z najnowszymi trendami aranżacji wnętrz. Dzięki temu doskonale komponuje się z nowoczesnym wyposażeniem mieszkań. Szeroki zakres zastosowań. System Devilink może być wykorzystywany również do sterowania innymi systemami np. wodnym ogrzewaniem podłogowym lub systemami grzejnikowymi. Jeżeli przekonaliśmy Cię do sys temu Devilink i chcesz polecić go swojemu klientowi, zamów bezpłatną broszurę informacyjną: Tel.: infodevi@danfoss.com Zapraszamy również na naszą stronę internetową poświeconą systemowi Devilink : Partner handlowy Devi: Grupa Danfoss
