2 Wprowadzenie Odpowiednio dobrana metodyka opróbowania ujęć wód termalnych pozwala na określenie nie tylko charakterystyki hydrogeochemicznej badanych wód, ale również na ocenę ich czasowo-przestrzennej zmienności. Decyduje ona o jakości uzyskanych wyników (Witczak i in. 2013). Program pobierania próbek należy opracowywać z pełną świadomością wpływu błędu, wynikającego z procesu pobierania próbek i użytych technik na uzyskiwane wyniki analiz. Próbki powinny w możliwie maksymalnym stopniu reprezentować całość badanego materiału (ISO :2006). W przypadku wód termalnych, zmiany składu chemicznego w analizowanych próbkach są często widoczne wcześniej niż zmiany temperatury. Dlatego też prawidłowo zaplanowany i przeprowadzony monitoring wskaźników chemicznych może zapewnić wystarczającą ilość czasu potrzebnego do podjęcia odpowiednich działań prewencyjnych (Kania 2003). Wyniki wykonanych analiz chemicznych często pozwalają również na określenie potencjalnych problemów, które mogą pojawić się w trakcie eksploatacji wód, takich jak scaling czy korozja. Co więcej, mogą dostarczać informacji o procesach mieszania się wód (Kania 2003; Kleszcz, Tomaszewska 2013; Süer i in. 2008). Opróbowanie wód w głębokich otworach wiertniczych jest procesem specyficznym, który wymaga opracowania specjalnych metod poboru próbek (Witczak i in. 2013). 1. Charakterystyka przeprowadzonych badań Przed zaprojektowaniem programu poboru próbek wód należy jasno określić cel badań. Zwykle jest nim program monitorowania stabilności parametrów fizykochemicznych wody w układzie czasowym, charakterystyka jakości badanych wód czy analiza przyczyn występujących zmian (ISO ). Program poboru wód termalnych przedstawiony w niniejszym artykule miał za zadanie uzyskanie informacji pozwalających określić charakterystykę hydrogeochemiczną eksploatowanych wód termalnych, która stanie się podstawą oceny ich czasowo-przestrzennej zmienności, uwarunkowanej również zmianami wynikającymi ze zróżnicowanej w ciągu roku intensywności poboru wód z ujęcia geotermalnego. Obszar badań znajduje się w miejscowości Bańska Niżna, powiecie nowotarskim, województwie małopolskim (rys. 1). Opróbowanie odbywało się w okresie od grudnia 2013 roku do września 2015 roku. Poziomy zbiornikowe wód termalnych eksploatowanych w Bańskiej Niżnej stanowią serie eocenu węglanowego (eocen środkowy) wraz z niżej leżącymi utworami mezozoicznymi, głównie wapieniami i dolomitami triasu środkowego oraz piaskowcami i skałami węglanowymi jury (Kępińska, Ciągło 2008). Wody ujmowane otworami Bańska PGP-1, Bańska PGP-3 oraz Bańska IG-1 to wody siarczanowo-chlorkowo-sodowo-wapniowe (według klasyfikacji 76

3 Rys. 1. Lokalizacja obszaru badań (Bujakowski i in. 2014, zmienione) Fig. 1. Location of the research area (Bujakowski et al. 2014, modified) Szczukariewa-Prikłońskiego). Zatwierdzone zasoby eksploatacyjne udzielone PEC Geotermii Podhalańskiej S.A. wynoszą łącznie 960 m 3 /h. Wody termalne osiągają na wypływie temperaturę C, a ich mineralizacja wynosi około 2,5 g/dm 3 (Bujakowski i in. 2015). Badania przeprowadzone zostały w trzech otworach: Bańska IG-1, Bańska PGP-1 oraz Bańska PGP-3, eksploatowanych przez firmę PEC Geotermia Podhalańska S.A. na terenie obszaru górniczego Podhale I. Próbki wody termalnej pobrano z ujęć geotermalnych oraz z instalacji ciepłowni geotermalnej, za wymiennikami ciepła. Zakres badań obejmował wykonanie: 32 pełnych analiz wód termalnych eksploatowanych otworem Bańska PGP-1, 17 pełnych analiz wód termalnych eksploatowanych otworem Bańska PGP-3, 20 pełnych analiz wód termalnych eksploatowanych otworem Bańska IG-1, 34 pełnych analiz mieszaniny wód termalnych pobranej z instalacji ciepłowni. W tabeli 1 przedstawiono zakresy wartości temperatury na wypływie opisane na podstawie danych z prowadzonych przez firmę ksiąg eksploatacji zmierzone za pomocą czujników umieszczonych wewnątrz instalacji oraz mineralizacji wód badanych ujęć, uzyskane w wyniku badań własnych, zrealizowanych w latach Zakres oznaczeń parametrów fizykochemicznych obejmował 43 wskaźniki, z których pięć (ph, Eh, przewodność elektrolityczna właściwa γ 25, zawartość tlenu rozpuszczonego oraz temperatura) było oznaczane in situ, bezpośrednio na przepływie (on-line). Częstotliwość pobierania próbek zaplanowano tak, by umożliwiła uchwycenie m.in. cyklów sezonowych, zdarzeń losowych oraz określenie stanów długotrwałych zmian, czy też trendów tych zmian. Program ten był zgodny z wytycznymi zawartymi w normie ISO : Obejmował okres dwóch sezonów wzmożonej eksploatacji (zima) oraz dwóch sezonów zmniejszonego wydobycia (lato) wody z ujęć. Próbki pobierane były z częstotliwością raz na dwa tygodnie przez jednego próbobiorcę. 77

4 Tabela 1 Zakresy wartości temperatury i mineralizacji wód termalnych eksploatowanych w Bańskiej Niżnej w latach Table 1 Mean values of temperature and mineralization of thermal water exploiting in Bańska Niżna. Values based on research carried out between Otwór Zakres wartości temperatury [ o C] Zakres wartości mineralizacji [mg/dm 3 ] Bańska PGP-1 82,9 86,3 2308,1 2903,6 Bańska PGP-3 82,4 85,8 2358,5 2769,2 Bańska IG-1 76,6 80,8 2453,2 2906,2 Opróbowanie i wykonywanie badań wymagało konstrukcji szeregu rozwiązań technicznych, zapewniających właściwy i bezpieczny pobór wód z ujęć geotermalnych. Ze względu na wysoką temperaturę badanych wód, niezbędne było użycie wężyka do poboru, który umożliwiał pobranie próbki oraz wykonanie pomiarów on-line. Przedstawiona metodyka obejmuje m.in. stworzenie właściwych połączeń pomiędzy wężykami stosowanymi do opróbowania, a króćcami próbobiorczymi umieszczonymi na głowicach otworów oraz na elemencie instalacji ciepłowni. Taki sposób poboru próbek jest wskazany dla otworów eksploatowanych w sposób ciągły, wyposażonych w urządzenie eksploatacyjne (Lico i in. 1982) Przyjęte rozwiązania techniczne W trakcie wydobywania wody z warstwy wodonośnej może dochodzić do zmian wartości parametrów fizycznych i chemicznych w próbkach wód pobieranych w różnych miejscach instalacji geotermalnej. Jest to spowodowane zmianą temperatury i ciśnienia, które pociągają za sobą zmiany ph, przewodności elektrolitycznej właściwej γ 25, potencjału redoks (Eh), zawartości siarczków czy gazów rozpuszczonych (ISO ). W związku z tym zaleca się wykonanie pomiarów parametrów nietrwałych oraz opróbowania wód termalnych bezpośrednio na głowicy otworu (Kania 2003) lub jak najbliżej niej, izolując wodę termalną od kontaktu z atmosferą (Lico 1982). Z tego względu w przyjętej metodyce założono wykonanie pomiarów parametrów nietrwałych, tj. ph, Eh, przewodności elektrolitycznej właściwej γ 25, zawartości tlenu rozpuszczonego oraz temperatury w systemie on-line, aby odczytywane wartości nie były zmienione na skutek napowietrzenia. W tym celu należało skonstruować odpowiednie przyłączenie do króćców próbobiorczych umieszczonych na głowicy otworu oraz istniejącej instalacji, umożliwiające montaż polietylenowego wężyka wykorzystywanego do poboru próbek. Króciec próbobiorczy w poszczególny punktach poboru wyglądał następująco: głowice otworów Bańska PGP-1 oraz Bańska PGP-3 króciec zakończony nagwintowaną mufą o średnicy wewnętrznej φ = 1ʺ (rys. 2),

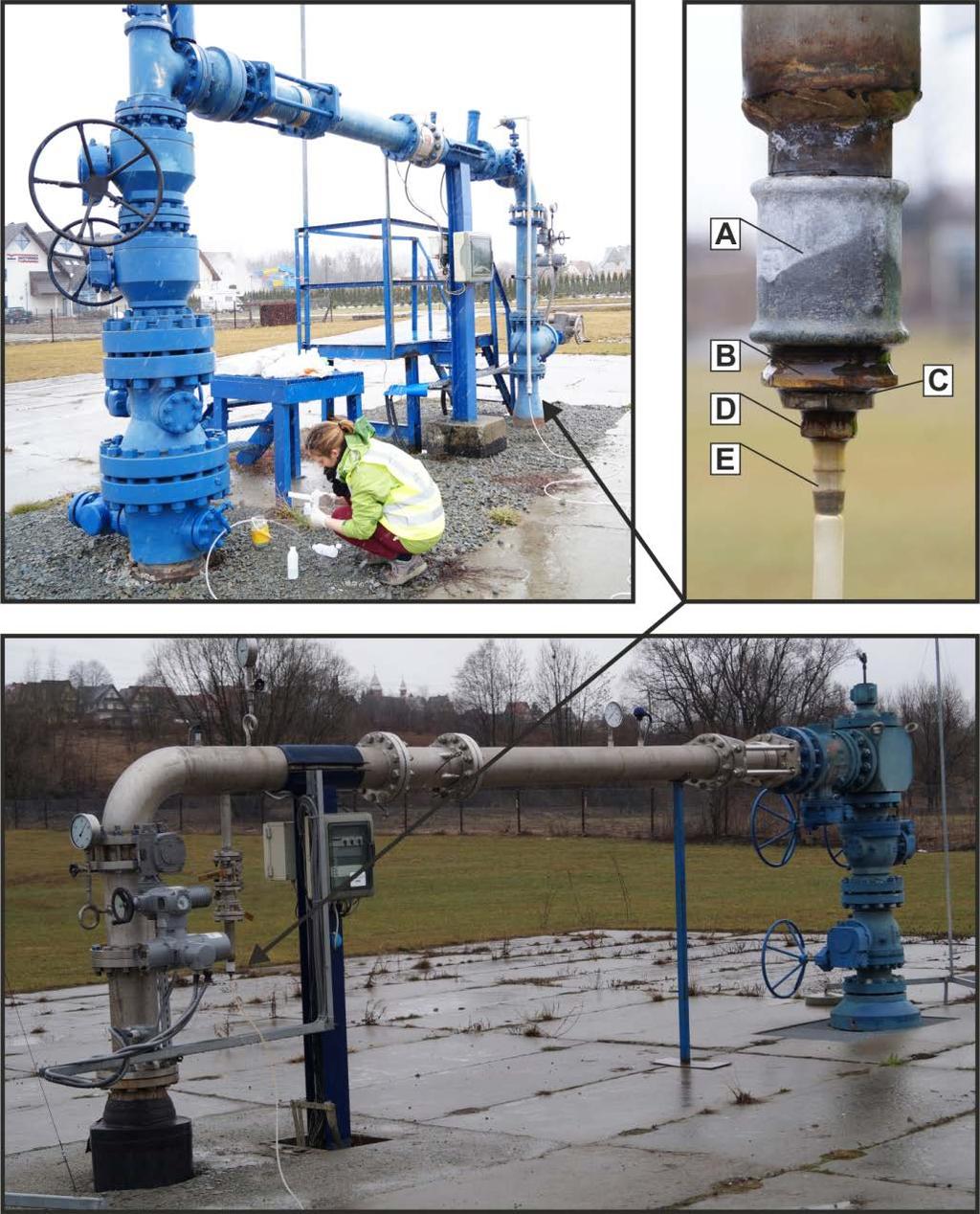

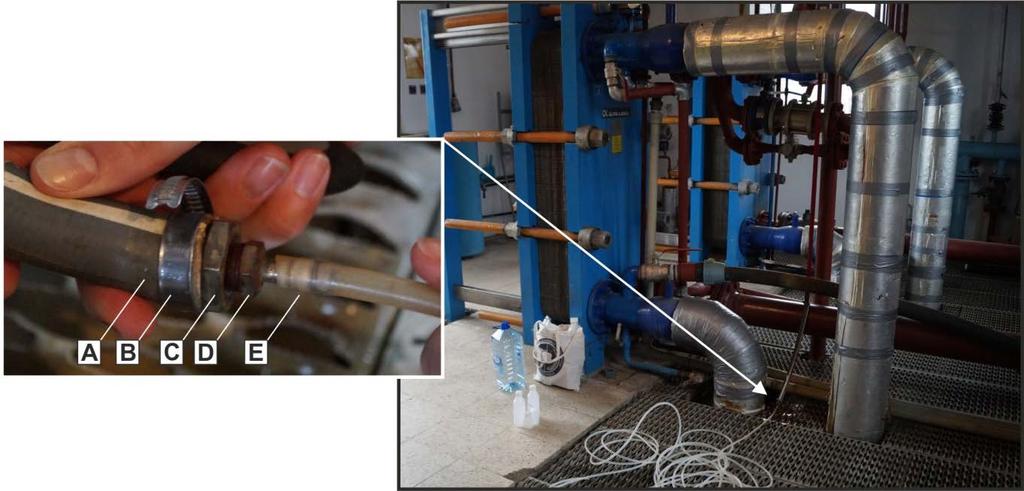

5 Rys. 2. Schemat łączenia króćca próbobiorczego na głowicy otworów Bańska PGP-1 oraz Bańska PGP-3 gdzie: A mufa o gwincie wewnętrznym φ = 1ʺ, B redukcja gwintowana dwustronnie 1ʺ ½ʺ, C redukcja gwintowana dwustronnie ½ʺ ¼ʺ, D redukcja gwintowana jednostronnie z karbowaną końcówką do mocowania wężyka, E wężyk do poboru Fig. 2. The scheme of the connection sampling tube to the sampling spigots located at the wells (Banska PGP-1 and Banska PGP-3) where: A-coupler with external thread φ = 1ʺ, B reduction threaded on both sides 1ʺ ½ʺ, C reduction threaded on both sides ½ʺ ¼ʺ, D reduction threaded unilaterally with crimped terminal for fixing sampling tube, E sampling tube 79

6 strefa otworu Bańska IG-1 króciec zakończony wężem gumowym o średnicy wewnętrznej φ = ½ʺ (rys. 3), instalacja ciepłowni, miejsce przepływu wód za wymiennikiem ciepła gumowy wąż o średnicy wewnętrznej φ = 3/8ʺ (rys. 4). Rys. 3. Schemat łączenia w strefie otworu Bańska IG-1 gdzie: A wąż gumowy o średnicy φ = ½ʺ, B stalowa opaska zaciskowa, C redukcja gwintowana dwustronnie ½ʺ ¼ʺ, D redukcja gwintowana jednostronnie z karbowaną końcówką do mocowania wężyka, E wężyk do poboru Fig. 3. The scheme of the connection sampling tube to the sampling spigots located in the Banska IG-1 well area where: A-rubber tube φ = ½ʺ, B hose clamp, C reduction threaded on both sides ½ʺ ¼ʺ, D reduction threaded unilaterally with crimped terminal for fixing sampling tube, E sampling tube Ponieważ średnica wewnętrzna wężyka służącego do poboru próbek wynosiła 6 mm, należało skonstruować odpowiednie połączenie umożliwiające właściwy i bezpieczny pobór próbek badanych wód. Ze względu na różnicę ciśnień, wynikającą ze zmiany średnicy połączeń, musiały być one odpowiednio trwałe, aby zapewnić niezawodność połączenia oraz wykonane z materiału niewchodzącego w reakcję z wodą. Jednocześnie wszystkie wykorzystane elementy konstrukcyjne musiały być stosunkowo proste do zdemontowania w celu ich czyszczenia i/lub wymiany. W przypadku głowic otworów Bańska PGP-1 oraz Bańska PGP-3, zastosowano połączenie zbudowane z gwintowanych redukcji kolejno: 1ʺ na ½ʺ, ½ʺ na ¼ʺ, ¼ʺ z karbowaną końcówką do wężyka o średnicy wewnętrznej φ = 6 mm. Zastosowane rozwiązanie przedstawiono na rysunku 2. W przypadku strefy otworu Bańska IG-1, króciec próbobiorczy zakończony jest wężem gumowym o średnicy wewnętrznej φ = ½ʺ, dlatego zastosowano rozwiązanie podobne do powyższego z pominięciem redukcji 1ʺ ½ ʺ. Aby zapewnić stałość połączenia w miejscu montowania gumowego węża z połączeniem zastosowano dodatkowo stalową opaskę zaciskową (rys. 3) 80

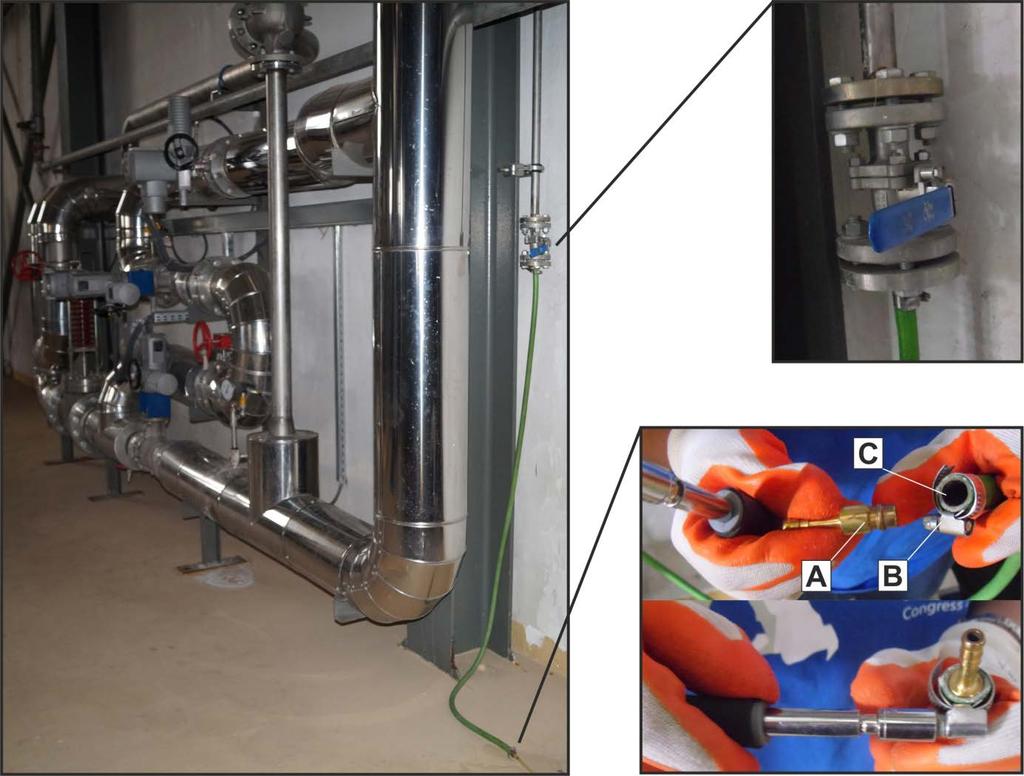

7 Rys. 4. Schemat łączenia króćca umieszczonego za wymiennikiem ciepła gdzie: A końcówka o średnicy φ = 3/8ʺ z karbowanym wyjściem na wężyk do poboru, B stalowa opaska zaciskowa, C wąż gumowy o średnicy φ = 3/8ʺ Fig. 4. The scheme of the connection sampling tube to the sampling spigots located at the heat exchanger where: A terminal φ = 3/8ʺ with crimped terminal for fixing sampling tube, B hose clamp, C rubber tube φ = 3/8ʺ Dla króćca zlokalizowanego za wymiennikiem ciepła zastosowano końcówkę o średnicy φ = 3/8ʺ z karbowanym wyjściem na wężyk do poboru. W celu zapewnienia stałości połączenia, końcówkę umieszczoną w środku gumowego węża zaciskano na zewnątrz opaską stalową (rys. 4). Aby zapewnić możliwość dokonania pomiarów in situ i poboru próbek wód bez dostępu tlenu, skonstruowano celkę przepływową wykonaną ze szkła, umożliwiającą ciągłe doprowadzenie oraz odprowadzanie badanej wody. Kolejnym aspektem wykonywania pomiarów parametrów nietrwałych było użycie odpowiedniego miernika. Miernik dostosowany do badania wód termalnych posiada elektrody pozwalające na pomiar odpowiednich wskaźników w wysokim zakresie temperatur, co jednak wiąże się nie tylko z wysokimi kosztami zakupu samego miernika, ale i wysokimi kosztami części eksploatacyjnych (elektrod). W wyniku braku możliwości stałego korzystania z takiego miernika, zaproponowano wykorzystanie miernika dostosowanego do niższych temperatur, którego części eksploatacyjne mają zdecydowanie niższy koszt. Wymagało to 81

8 skonstruowania schematu chłodzenia badanych wód bez ich kontaktu z powietrzem atmosferycznym oraz przeprowadzenia eksperymentu pomiarowego, mającego na celu sprawdzenie, czy przyjęte rozwiązanie nie będzie miało wpływu na wyniki oznaczeń. Eksperyment pomiarowy polegał na wykonaniu oznaczeń dwoma miernikami. Miernikiem A dostosowanym do wód termalnych (temperatura wody może wynosić nawet 120 C) oraz miernikiem B, którego elektrody pozwalają na pomiary w niższych temperaturach (do ok. 35 C). Pomiary wykonano jednego dnia we wszystkich czterech punktach pomiarowych. Wyniki przeprowadzonych pomiarów przedstawiono w tabeli 2. Tabela 2 Wyniki pomiarów przewodności elektrolitycznej właściwej, ph i temperatury za pomocą różnych mierników (A dostosowanego do wód termalnych; B standardowego, dostosowanego do niższych temperatur) Tabela 2 Measurement results of the instable parameters (conductivity, ph, temperature) using different gauges (A adapted to thermal water; B standard model, designed to lower temperature) Punkt pomiarowy Rodzaj pomiaru Pomierzona wartość przewodności elektrolitycznej właściwej γ 25 [ms/cm] Procentowa różnica pomiędzy pomiarami przewodności elektrolitycznej właściwej γ 25 dla wody chłodzonej i niechłodzonej [%] Pomierzona wartość ph [ ] Procentowa różnica pomiędzy pomiarami ph dla wody chłodzonej i niechłodzonej [%] Pomierzona wartość temperatury przy pomiarze [ C] Bańska PGP-1 Bańska PGP-3 Bańska IG-1 Ciepłownia Woda chłodzona 3,43 6,67 23,1 3,2 1,0 Woda niechłodzona 3,32 6,74 67,0 Woda chłodzona 3,49 6,58 24,9 3,4 0,8 Woda niechłodzona 3,37 6,63 67,1 Woda chłodzona 3,50 6,60 21,4 1,7 1,2 Woda niechłodzona 3,44 6,72 62,4 Woda chłodzona 3,44 6,58 25,0 1,7 0,9 Woda niechłodzona 3,38 6,64 50,9 Interpretacja uzyskanych wyników powinna uwzględniać fakt, że obserwowane różnice mogą wynikać z zastosowania dwóch różnych mierników, a tym samym różnych krzywych kalibracyjnych. Można jednak zauważyć pewną prawidłowość, że woda chłodzona ma minimalnie wyższą wartość przewodności elektrolitycznej właściwej γ 25 oraz niższą wartość ph. Warto również zwrócić uwagę na fakt, że temperatura wód termalnych pomierzona miernikiem A jest niższa niż rejestrowana na czujnikach umieszczonych wewnątrz instalacji. Może 82

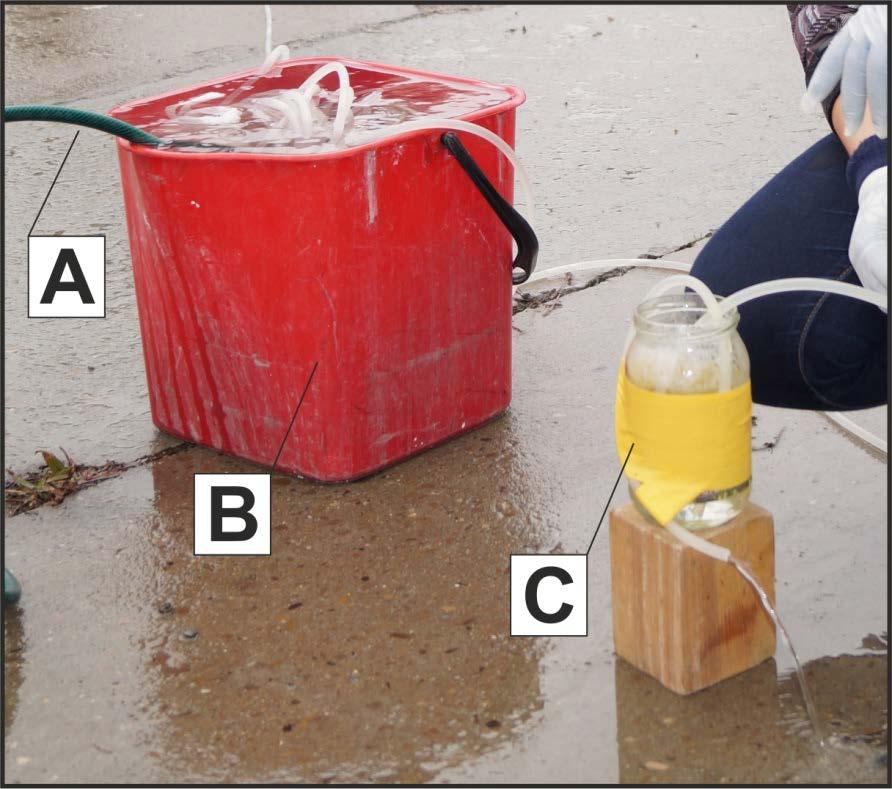

9 być to spowodowane wykonaniem pomiarów poza instalacją i jej wychłodzeniem na użytym odcinku wężyka do poboru. Ponieważ założona w laboratorium wykonującym analizy fizykochemiczne niepewność rozszerzona pomiarów ph i przewodności elektrolitycznej właściwej wynosi 5% (współczynnik rozszerzenia k = 2), a obliczona dla przeprowadzonego eksperymentu procentowa różnica pomiędzy wynikami uzyskanymi dla wód chłodzonych i niechłodzonych nie przekraczała tej wartości, potwierdzono słuszność założonej metodyki. Skonstruowany schemat chłodzenia wód bez bezpośredniego kontaktu z powietrzem opierał się na podłączeniu do króćca próbobiorczego stumetrowego zwoju wężyka do poboru oraz umieszczeniu go w pojemniku, do którego w sposób ciągły dostarczana była zimna woda (rys. 5). Skutkowało to obniżeniem temperatury badanych wód o około 40 C, co pozwalało na wykonanie pomiarów dostępnymi elektrodami, jednocześnie nie dopuszczając do napowietrzenia wody. Rys. 5. Schemat chłodzenia wód termalnych bez kontaktu z powietrzem, w celu wykonania pomiarów na przepływie A wąż doprowadzający zimną wodę w sposób ciągły, B pojemnik do umieszczenia chłodzonego zwoju, C celka przepływowa wykonana ze szkła Fig. 5. The scheme of thermal waters cooling without contact with air for measurement on the flow A ruber tube supply cool water constantly, B container for placing a cooled roll, C glass sampling cell 83

10 3. Zapewnienie jakości próbek wód termalnych Aparatura użyta do poboru próbek powinna zapobiegać adsorpcji składników na ściankach przyrządu lub naczyń, chronić przed zanieczyszczeniem spowodowanym niewłaściwym oczyszczeniem przyrządu lub naczynia oraz zanieczyszczeniem próbki materiałem, z którego zbudowany jest przyrząd (ISO ). Zaleca się używanie pojemników wykonanych z polietylenu, polipropylenu, poliwęglanów i szkła, w zależności od rodzaju i charakteru wykonywanych badań (ISO ; Witczak i in. 2013; Zdechlik i in. 2013). Najczęstsze błędy popełnianie w trakcie opróbowania związane są właśnie z użyciem niewłaściwych pojemników, niepełnym ich oczyszczeniem oraz nieodpowiednim zabezpieczeniem (Ármannsson, 2012). Na niepewność opróbowania może mieć również wpływ zmiana próbobiorcy oraz metody poboru (Kmiecik, Podgórni 2009). Z tego względu próbki wód do badań laboratoryjnych oraz do oznaczenia parametrów nietrwałych w terenie pobierane były przez jednego próbobiorcę, a użyte materiały były zgodne z obowiązującymi wytycznymi (ISO ; Witczak i in. 2013; Zdechlik i in. 2013). Pojemniki oraz wężyk używane do poboru były wykonane z polietylenu o dużej gęstości (HDPE). Przed każdym wykonaniem pomiarów parametrów nietrwałych pozwolono na swobodny przepływ wody z odpowietrznika przez wężyk przez około 15 min. Celka przepływowa użyta do pomiarów wykonana została ze szkła oraz wężyka polietylenowego. Zarówno celka jak i pojemniki, do których pobierane były próbki wody, każdorazowo trzykrotnie przepłukiwane były wodą termalną. Pojemnik napełniany był do pełna i zamykany w taki sposób, aby w próbce nie został żaden pęcherzyk powietrza. Ograniczyło to wzajemne oddziaływanie próbki z fazą gazową oraz zminimalizowało mieszanie podczas transportowania. Ze względu na to, że oznaczenie form rozpuszczonych wymaga przefiltrowania próbki bezpośrednio po jej poborze przez filtr membranowy o średnicy porów 0,45 μm (Witczak i in. 2013), w obranej metodyce zastosowano wskazany filtr. Z uwagi na to, że próbki są podatne na zmiany wynikające z reakcji fizycznych, chemicznych i biologicznych, które mogą zachodzić w nich w okresie od pobrania do rozpoczęcia analizy, należy zadbać o ich odpowiednie utrwalanie (ISO ). W celu zminimalizowania ewentualnych zmian, próbki w których oznaczano zawartość metali, utrwalano kwasem azotowym. Następnie wszystkie pobrane próbki chłodzono do temperatury poniżej 5 o C. W celu maksymalnego skrócenia czasu od pobrania do analizy, próbki transportowane były do laboratorium bezpośrednio po poborze oraz poddawane analizie w ciągu 48 godzin. Podsumowanie Głównym celem badania było opracowanie programu pobierania próbek wód termalnych, umożliwiającego określenie charakterystyki hydrogeochemicznej badanych wód. Aby uzyskane wyniki były wiarygodne i mogły posłużyć do oceny czasowo-przestrzennej 84

11 zmienności eksploatowanych wód, należało zapewnić reprezentatywność pobranych próbek. W tym celu wprowadzono szereg rozwiązań pozwalających na zastosowanie wytycznych do opróbowania (ISO ; ISO ; ISO ) oraz wskazówki zawarte w literaturze międzynarodowej (Ármannsson 2012; Ármannsson, Óafsson 2010; Kania 2003; Süer i in. 2008). Opracowano rozwiązania podłączeń króćców próbobiorczych znajdujących się na głowicach otworów eksploatacyjnych oraz elementach instalacji ciepłowni za pomocą tanich i łatwo dostępnych materiałów. Zaprezentowano wyniki eksperymentu pomiarowego polegającego na wykonaniu oznaczeń parametrów nietrwałych dwoma miernikami z elektrodami o różnych zakresach temperatur. Przeprowadzone badania wykazały, że zaproponowany system chłodzenia wód termalnych bez kontaktu z powietrzem nie wpływa na wyniki oznaczeń, których procentowa różnica pomiędzy wynikami dla próbki chłodzonej i niechłodzonej wynosi od 1,7% do 3,4% dla przewodności elektrolitycznej właściwej γ 25 oraz od 0,8% do 1,2% dla wartości ph, a zatem mieści się w granicach niepewności pomiaru, wynoszącej w przypadku obu parametrów 5% (k = 2, 95%). Przedstawione rozwiązania techniczne pokazują, że możliwe jest zastosowanie prostych, indywidualnych rozwiązań, pozwalających na wdrożenie wytycznych dotyczących opróbowania wód termalnych za pomocą łatwo dostępnych materiałów oraz instrumentów. Autorki pracy składają serdeczne podziękowania firmie PEC Geotermia Podhalańska S.A. za możliwość przeprowadzenia badań. Praca finansowana z umowy AGH , AGH oraz AGH LITERATURA ÁRMANNSSON H., 2012 Geochemical Aspects of Gethermal Utilization. [W:] Sayigh A. (red.), Comprehensive Renewable Enrgy Vol. 7, ÁRMANNSSON H., ÓLAFSSON M., 2010 Geothermal sampling and analysis. Short Course V on Exploration for Geothermal Resources. UNU-GTP,GDC and KenGen. BUJAKOWSKI W., MOKRZYCKI E., BARBACKI A., BIELEC B., HOŁOJUCH G., KASZTE- LEWICZ A., KĘPIŃSKA B., MIECZNIK M., PAJĄK L., SKRZYPCZAK R., TOMASZEW- SKA B., 2014 Dokumentacja Hydrogeologiczna ustalająca zasoby eksploatacyjne wód termalnych z utworów eocenu i triasu ujętych otworem Bańska PGP-3. Archiwum PEC Geotermia Podhalańska S.A., Kraków. BUJAKOWSKI W., MOKRZYCKI E., BARBACKI A., BIELEC B., HOŁOJUCH G., KASZTE- LEWICZ A., KĘPIŃSKA B., MIECZNIK M., PAJĄK L., SKRZYPCZAK R., TOMASZEW- SKA B., 2015 Dokumentacja hydrogeologiczna określająca warunki hydrogeologiczne w związku z wtłaczaniem wód do górotworu otworem Biały Dunajec PAN1. Archiwum PEC Geotermia Podhalańska S.A., Kraków. 85
